Type de produit	Haut-parleur passif pour écran plasma Daewoo

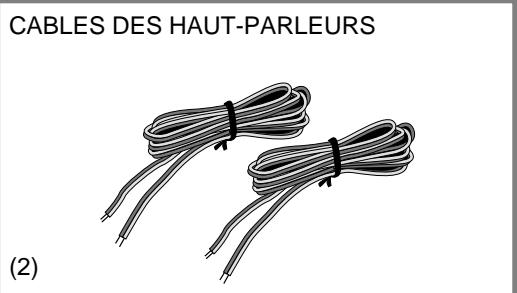

Accessoires fournis	Crochets de fixation, bandes anti-vibration, câbles haut-parleur (rouge/noir), kit de fixation murale (règles A et B, structure de raccordement, chevilles, vis), support de sol
Compatibilité	Exclusivement conçu pour écrans plasma Daewoo
Connexion	Bornes (+) et (-) avec câbles rouge et noir
Fixation	Montage mural ou sur support fourni, nécessite 2 personnes
Matériau	Non spécifié dans la notice, probablement plastique et métal
Dimensions du haut-parleur	Non fournies, adapté à l'écran plasma
Poids du haut-parleur	Non spécifié, léger
Alimentation	Passif, alimenté par l'écran plasma via câbles
Instructions de sécurité	Utiliser uniquement les pièces fournies, éviter l'humidité et la chaleur, ne pas modifier
Entretien	Nettoyer avec un chiffon sec, éviter les solvants, stocker dans un endroit sec
Réglage	Angle de visualisation réglable après montage mural à l'aide d'un levier
Poids supporté (support mural)	Jusqu'à 35 kg (pour l'écran plasma)

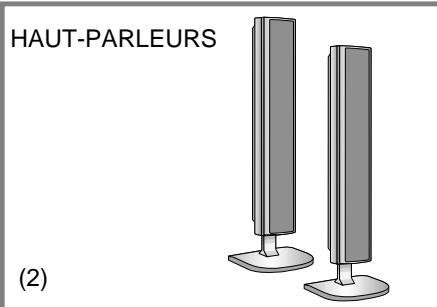

Nombre de haut-parleurs	2 (gauche et droite)

FOIRE AUX QUESTIONS - DT-4220NH,HANGER,STAND,SPEAKER DAEWOO

Quels sont les accessoires fournis avec le haut-parleur DAEWOO DT-4220NH ?

Le kit comprend des crochets de fixation, des bandes anti-vibration, deux câbles haut-parleur (rouge et noir), un kit de fixation murale avec règles A et B, structure de raccordement, chevilles et vis, ainsi qu'un support de sol.

Comment fixer les haut-parleurs sur l'écran plasma ?

Montez d'abord les crochets de fixation sur les haut-parleurs en respectant les côtés droit et gauche. Nettoyez la surface et appliquez les bandes anti-vibration. Accrochez ensuite les haut-parleurs aux trous carrés à l'arrière de l'écran plasma.

Comment brancher les câbles des haut-parleurs ?

Reliez le cordon rouge à la borne (+) et le cordon noir à la borne (-) de chaque haut-parleur et de l'écran plasma. Un mauvais raccordement peut provoquer une distorsion sonore.

Puis-je utiliser ces haut-parleurs avec un autre téléviseur ?

Non, ces haut-parleurs sont exclusivement conçus pour les écrans plasma Daewoo afin d'optimiser votre plaisir d'écoute et d'éviter tout dommage.

Quelles précautions de sécurité dois-je respecter lors de l'installation ?

Utilisez uniquement les pièces fournies, ne modifiez rien, évitez les surfaces inclinées ou instables. Empêchez les enfants de grimper dessus. Lors du montage mural, faites appel à un centre technique agréé et portez des gants.

Comment nettoyer les haut-parleurs ?

Nettoyez avec un chiffon sec et propre. Ne pas utiliser d'essence, de graisse, ni de produits chimiques. Évitez l'exposition à l'humidité et à la chaleur.

Le support mural est-il inclus ?

Oui, le kit de fixation murale est inclus avec les règles A et B, la structure de raccordement, les chevilles pour béton et les vis nécessaires.

Quel est le poids maximal supporté par le support mural ?

Le support mural peut supporter jusqu'à 35 kg, correspondant au poids de l'écran plasma Daewoo. Veillez à bien fixer les chevilles dans un mur en béton ou un montant en bois.

Comment régler l'angle de visualisation après l'installation ?

Dévissez les vis de la partie supérieure de la règle B, insérez le levier de réglage dans le créneau, puis tirez-le vers vous pour ajuster l'angle. Ne faites ce réglage qu'après avoir solidement fixé l'écran.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service après-vente Daewoo pour obtenir des pièces de rechange. N'utilisez que des pièces d'origine fournies avec le produit.

MODE D'EMPLOI DT-4220NH,HANGER,STAND,SPEAKER DAEWOO

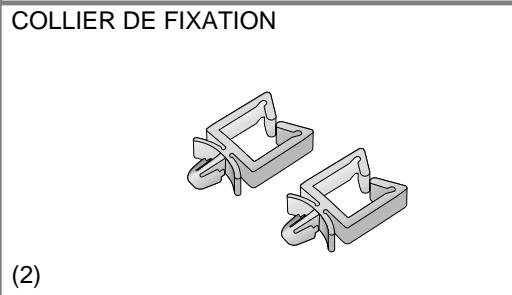

1. Vérification des pièces livrées
2. Instructions de sécurité importantes 2
3. Instructions pour le montage

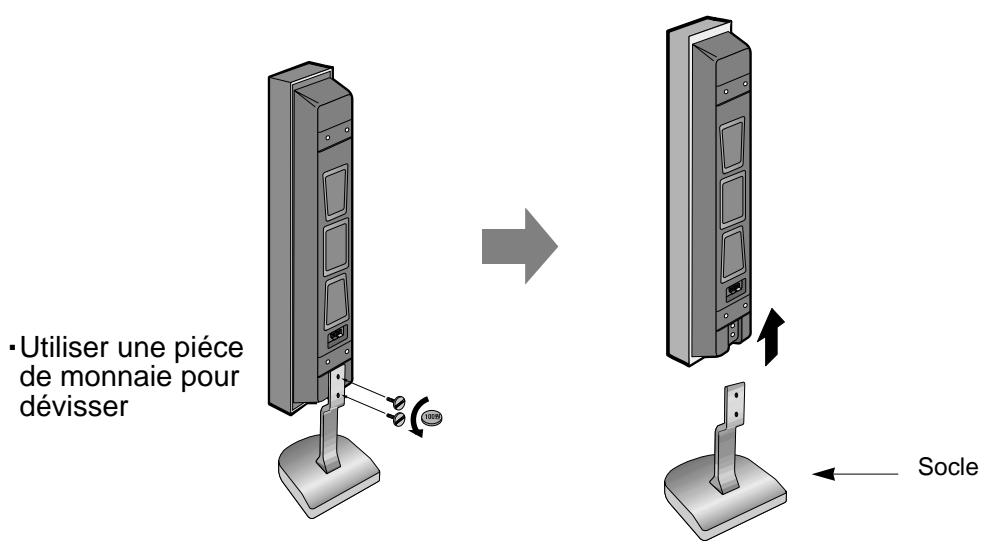

1) Utilisation des haut-parleurs fixés à l'écran plasma. 2) Montage/Démontage des haut-parleurs sur leurs supports.

Pour votre sécurité, veuillez suivre ces instructions.

POUR VOTRE SÉCURITÉ ET AFIN DE PRÉVENIR TOUT DOMMAGE DES HAUT-PARLEURS

AVERTISSEMENT : le non- peut provoquer des blessures graves.

ATTENTION : le non- entraînera une mauvaise utilisation des haut-parleurs susceptible de les endommager et de provoquer des blessures.

Seules les pièces fournies doivent être utilisées.

Le non-respect de cette instruction peut provoquer la chute et la casse des haut-parleurs.

Toutes les pièces doivent être utilisées lors de l'assemblage. Veillez à monter chaque pièce comme indiqué.

(Le non-respect de cette instruction peut provoquer des vibrations et la chute des haut-parleurs.)

Aucune pièce ne doit être altérée ni modifiée.

Le non-respect de cette instruction peut provoquer la chute et la casse des haut-parleurs.

Les haut-parleurs ne doivent pas être utilisés pour d'autres produits. Ces haut-parleurs sont exclusivement conçus pour l'écran plasma Daewoo afin d'optimiser votre plaisir d'écoute.

(Le non-respect de cette instruction peut endommager les circuits des haut-parleurs et provoquer un incendie.)

Empêchez les enfants de s'accrocher aux haut-parleurs ou de grimper dessus.

(L'enfant pourrait recevoir une décharge électrique ou se blesser.)

Les haut-parleurs ne doivent pas être placés sur des surfaces inclinées ou instables.

(Le non-respect de cette instruction peut provoquer la chute ou le basculement des haut-parleurs et entraîner des blessures et des dommages).

Veuillez respecter ces précautions de sécurité lors de l'installation ou de la manipulation.

Veillez à ne pas souiller les haut-parleurs d'essence ou de graisse.

(L'aspect physique des haut-parleurs pourrait être altéré.)

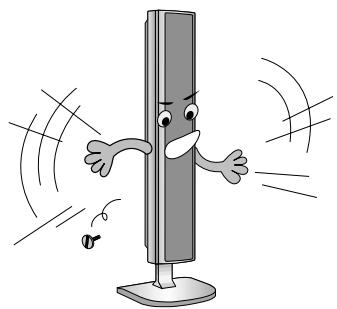

Lors du montage, seules les pièces fournies doivent être utilisées et solidement vissées selon les indications données.

Le non-respect de cette instruction peut endommager les haut-parleurs et générer des nuisances sonores.

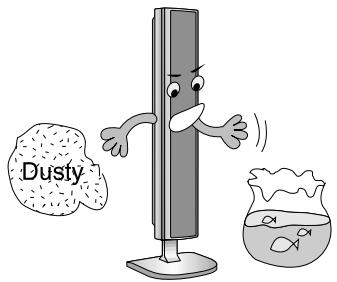

Placez les haut-parleurs dans un endroit sec et propre.

(Le non-respect de cette instruction peut endommager les haut-parleurs.)

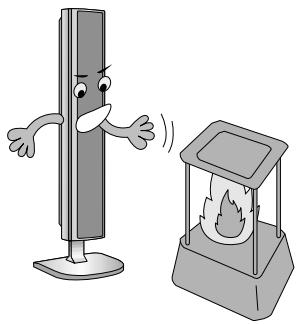

Eloignez les haut-parleurs de toute source de chaleur.

Le non-respect de cette instruction peut altérer les haut-parleurs.

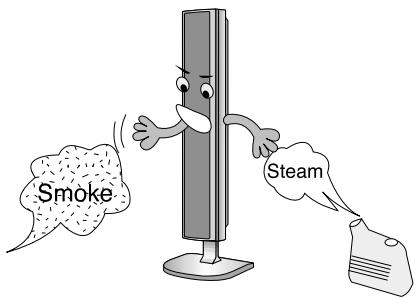

Les haut-parleurs ne doivent pas être placés à proximité d'un humidificateur ou d'un réchaud où ils pourraient être exposés à de la vapeur ou à de la fumée.

Le non-respect de cette instruction peut décolorer ou endommager les haut-parleurs.

Veillez à respecter les bornes (+) et (-) lors de la connexion des haut-parleurs à l'écran plasma.

(Un mauvais raccordement peut provoquer une distorsion du son.)

3. Instructions pour le montage

UTILISATION DES HAUT-PARLEURS FIXES À L'ÉCRAN PLASMA

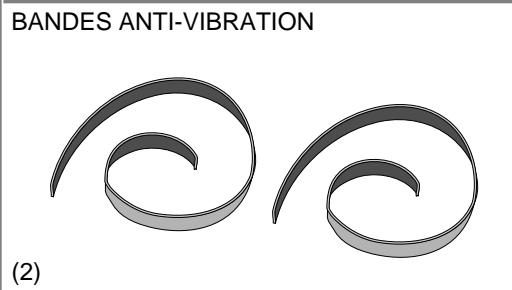

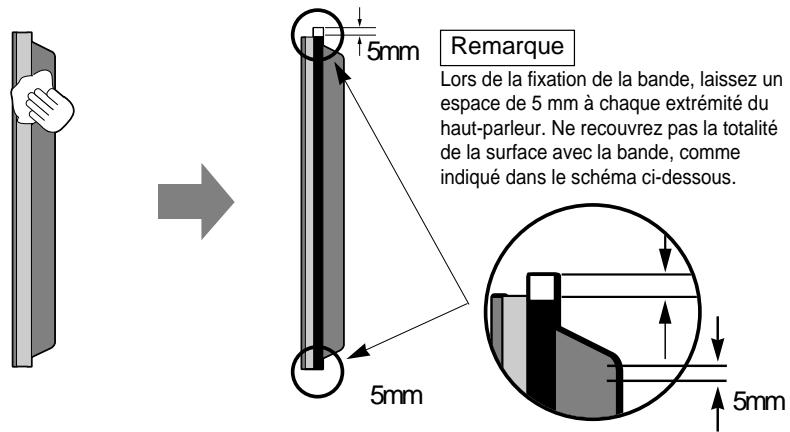

Fixation des bandes anti-vibration aux haut-parleurs

• Nettoyez la surface destinée à rec
• Appliquez la bande sur le côté

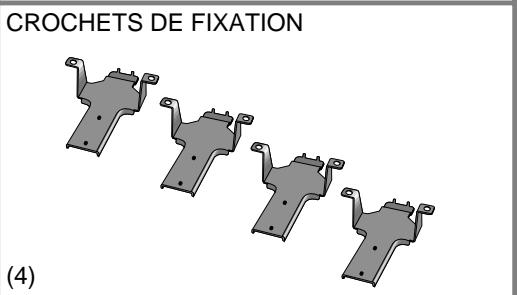

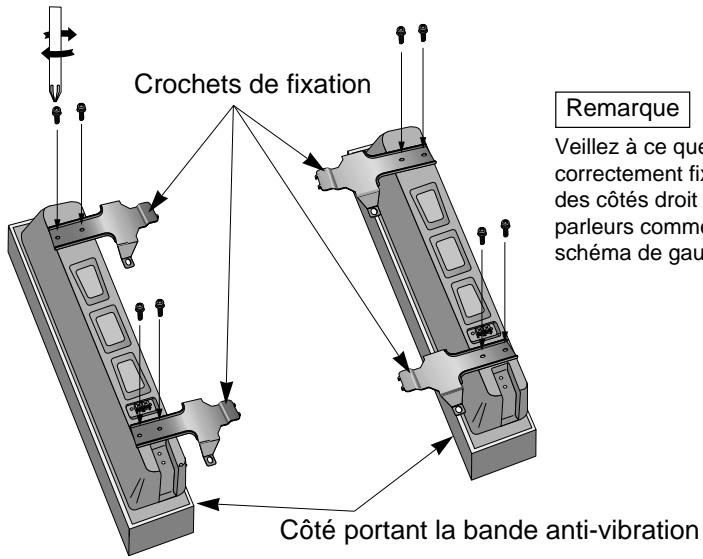

Montage des crochets de fixation sur les haut-parleurs

Montez les crochets de fixation sur les haut-parleurs avant de fixer ceux-ci à l'écran plasma.

Remarque

Veillez à ce que les crochets soient correctement fixés en tenant compte des côtés droit et gauche des haut-parleurs comme indiqué dans le schéma de gauche.

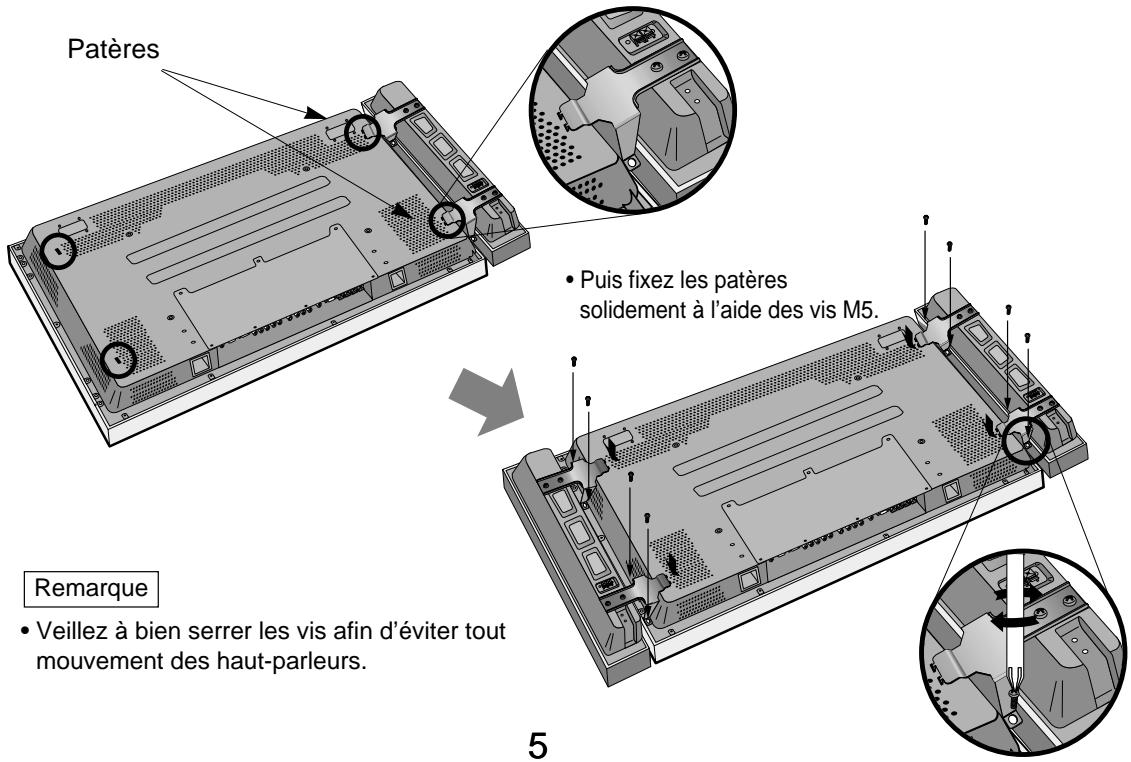

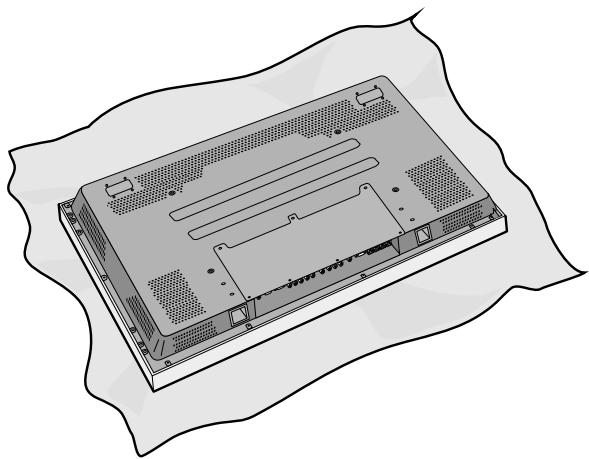

Montage des haut-parleurs sur l'écran plasma

• Protégez votre surface de travail et posez l'écran plasma comme indiqué dans le schéma ci-dessous.

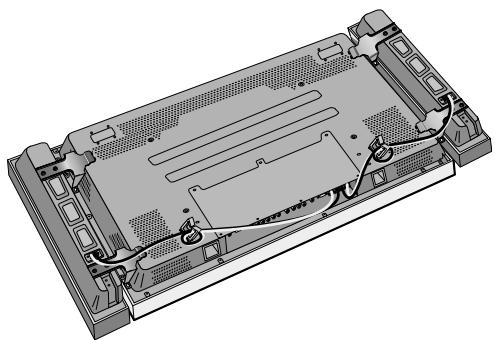

• Accrochez les haut-parleurs équipés de crochets à l'arrière de l'écran plasma. Placez les patères des crochets de fixation sur les trous carrés à l'arrière de l'écran plasma.

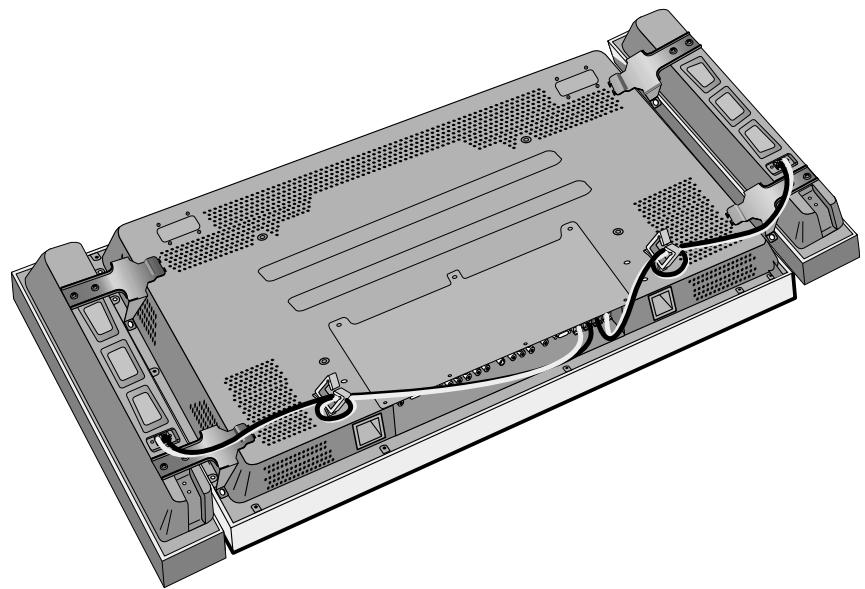

4. Branchement des câbles des haut-parleurs

• Reliez l'entrée (+) de chaque haut-parleur à la borne correspondante de l'écran plasma à l'aide du cordon rouge, et l'entrée (-) à l'aide du cordon noir des câbles pour haut-parleurs (2).

Remarque

• Veillez bien à connecter les cordons rouges aux entrées (+) et les cordons noirs aux entrées (-), afin d'éviter toute distorsion sonore.
• Veuillez conserver les accessoires inutilisés.

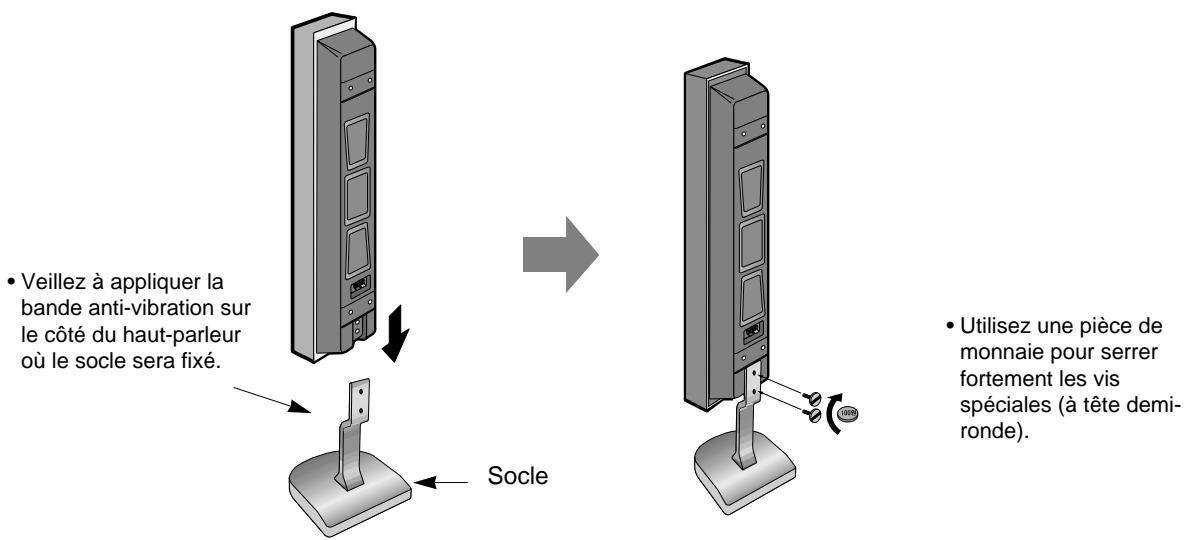

Remarque

• Afin d'éviter toute fixation lâche, assurez-vous que les vis ont été fortement serrées. Dans le cas contraire, des vibrations ou des distorsions du son peuvent être générées.

Table des matières

1. Vérification des pièces livrées
2. Instructions de sécurité importantes 2
3. Instructions pour le montage 5
4. Réglage des angles de visualisation après installation 11

Veuillez vérifier que vous disposez des pièces figurant ci-dessous.

RÈGLES DE FIXATION A (2)

RÈGLES DE FIXATION B (2)

STRUCTURE DE RACCORDEMENT

CHEVILLES POUR MUR EN BÉTON

(1) VIS M5 (20 MM) (8)

VIS M5 (20 MM) (8)

SCHEMA PAPIER

VIS M5 (30 MM) (2)

Merci d'avoir choisi l'unité de suspension murale pour écran plasma Daewoo. Cette unité murale est spécialement conçue pour les écrans plasma Daewoo. Pour une utilisation en toute sécurité de l'écran, veuillez lire les instructions suivantes avant de procéder à l'installation.

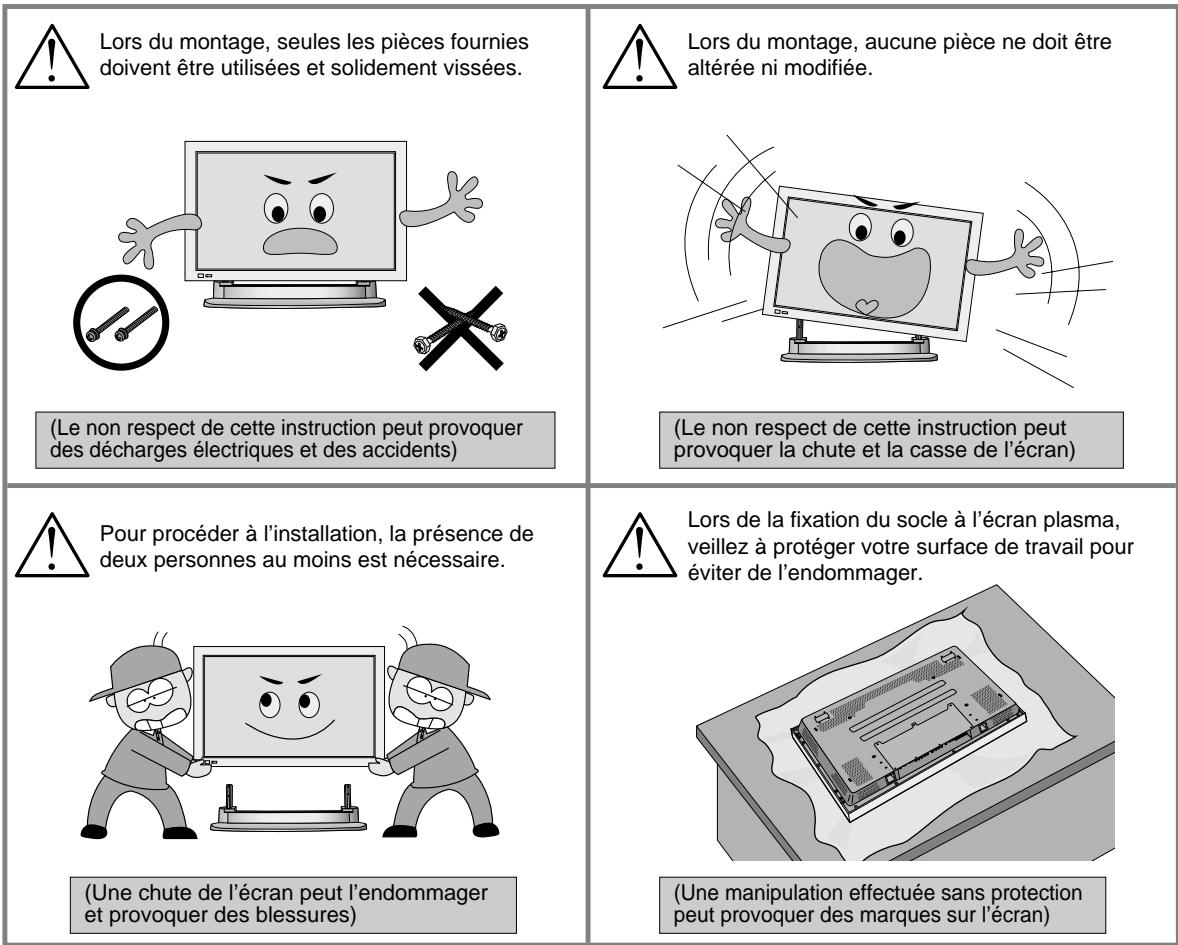

Pour votre sécurité, veuillez suivre ces instructions.

POUR VOTRE SÉCURITÉ ET AFIN DE PRÉVENIR TOUT DOMMAGE DE L'ÉCRAN .

AVERTISSEMENT : le non- peut provoquer des blessures graves.

ATTENTION : le non- entraînera une mauvaise utilisation de l'écran susceptible de l'endommager et de provoquer des blessures.

Pour installer l'unité de suspension murale, veuillez consulter un centre technique agréé.

Pour installer l'unité de suspension murale, veuillez consulter un centre technique agréé.

(Le non-respect de cette instruction peut provoquer la chute et la casse de l'écran.)

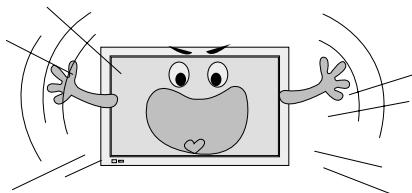

L'unité de suspension murale doit être fixée suffisamment solidement pour pouvoir supporter des tremblements de terre ou de longues périodes de vibration.

Le non-respect de cette instruction peut provoquer la chute et la casse de l'écran.

Lors du montage, seules les pièces fournies doivent être utilisées et solidement fixées.

Le non-respect de cette instruction peut provoquer la chute et la casse de l'écran.

Toutes les pièces doivent être utilisées lors de l'assemblage. Veuillez monter chaque pièce comme indiqué.

Le non-respect de cette instruction peut provoquer la vibration et la chute de l'écran.

Aucune pièce ne doit être altérée ni modifiée.

(Le non-respect de cette instruction peut provoquer la chute et la casse de l'écran.)

L'unité de suspension murale ne doit pas être utilisée pour d'autres produits. Cette unité est exclusivement conçue pour l'écran plasma Daewoo.

(Le non-respect de cette instruction peut provoquer la chute et la casse de l'écran.)

Veuillez suivre ces précautions de sécurité lors de l'installation ou de la manipulation.

En raison du poids de l'appareil (35 kg), il convient de porter une attention toute particulière lors de sa suspension au mur.

mur en béton, veillez à utiliser les chevilles pour béton fournies.

panneau de bois, un support supplémentaire peut être nécessaire pour supporter le poids de l'écran plasma.

Lors de l'installation, veuillez porter des gants de travail.

Si vous procédez à l'installation sans protection, vous risquez de vous blesser.

Assurez-vous que personne alentour ne viendra perturber vos travaux d'installation.

(Vous ou d'autres personnes risquez de vous blesser.)

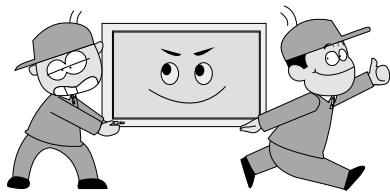

Pour l'installation, prévoyez la présence d'au moins deux personnes.

En raison de son poids, l'unité peut tomber et provoquer des blessures.

Veillez à ce que le mur choisi pour l'installation soit parfaitement droit pour assurer une fixation correcte de l'écran au mur.

L'installation de l'unité sur un mur irrégulier peut provoquer sa chute.

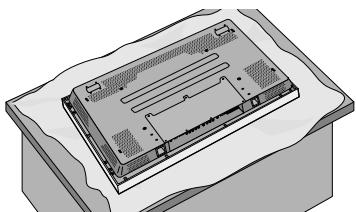

Protégez votre surface de travail lors de la manipulation de l'écran plasma et des pièces de la suspension murale.

(Le non-respect de cette instruction peut abîmer l'unité.)

Une fois le montage effectué, assurez-vous que l'écran est fermement fixé.

Veuillez suivre ces précautions de sécurité lors de l'installation ou de la manipulation.

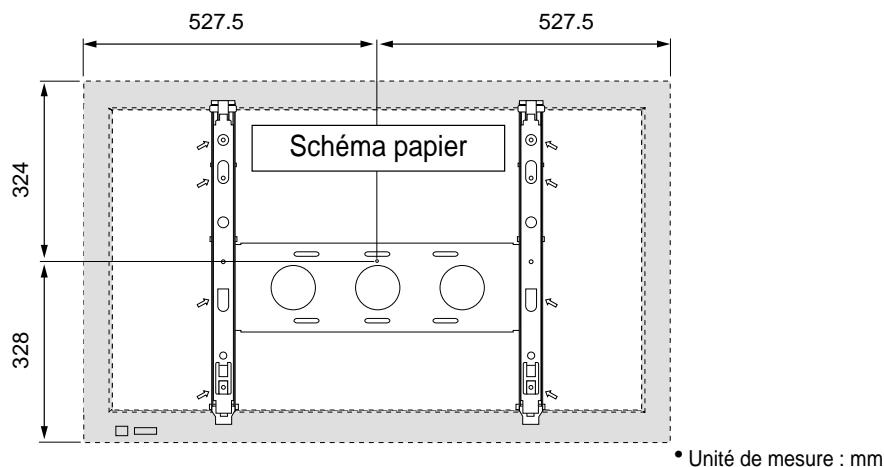

Pour procéder à l'installation, veuillez tenir compte des dimensions de référence indiquées ci-dessous pour choisir un emplacement et y fixer le schéma papier.

Il est important d'utiliser le schéma papier pour déterminer l'emplacement adéquat. Sinon, vous risquez d'endommager votre mur et de ne pas pouvoir installer l'unité.

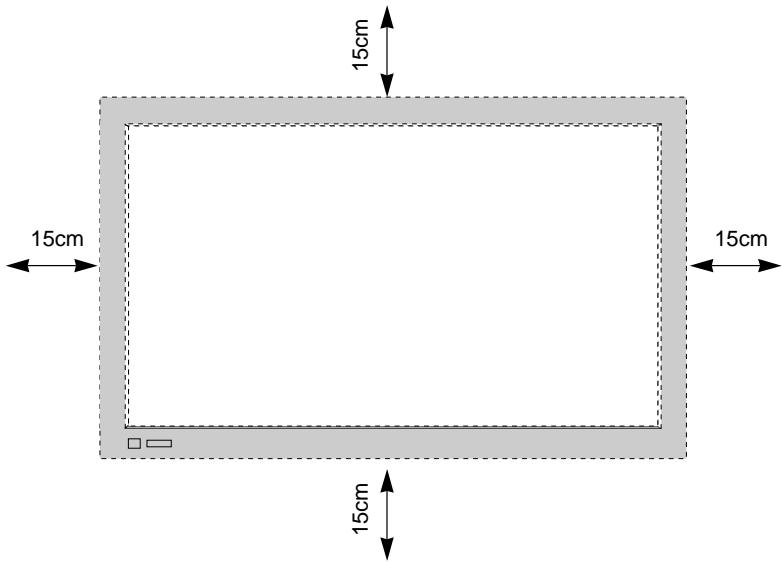

Pour procéder à l'installation, prévoyez une marge de 15 cm minimum en haut, en bas, à gauche et à droite de l'emplacement choisi et retirez tout objet se trouvant dans ce périmètre.

L'absence d'espace suffisant autour de l'écran peut générer une surchauffe de l'appareil, susceptible de l'endommager ou de provoquer un incendie.

3. Instructions pour le montage

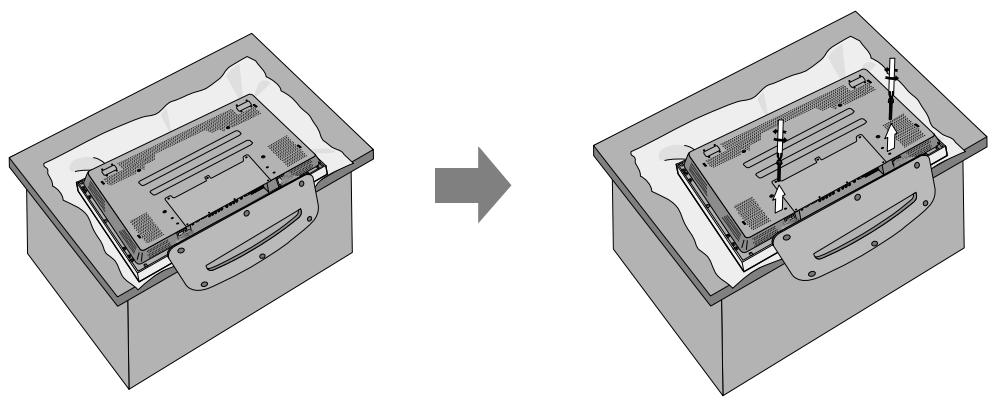

DÉMONTAGE PRÉALABLE

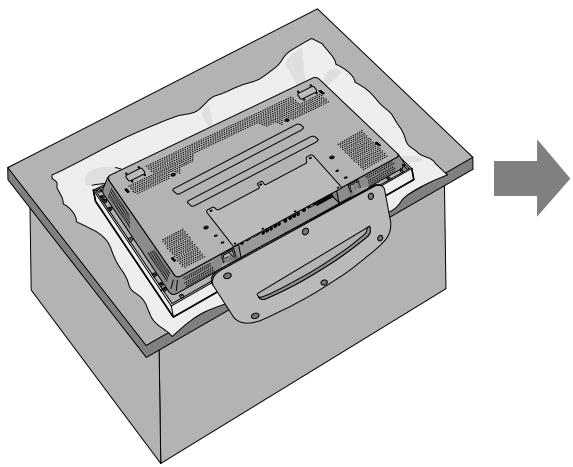

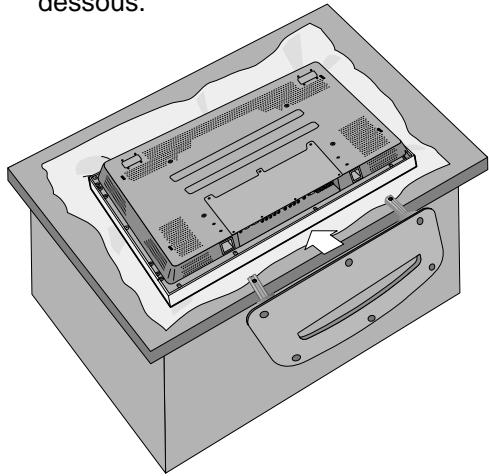

• Pour éviter d'abîmer l'appareil, protégez votre surface de travail et posez l'écran plasma comme indiqué sur le schéma ci-dessous

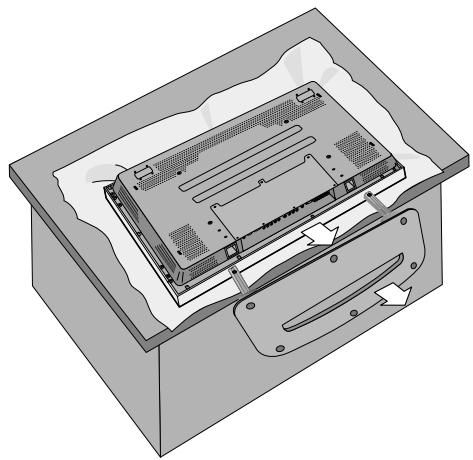

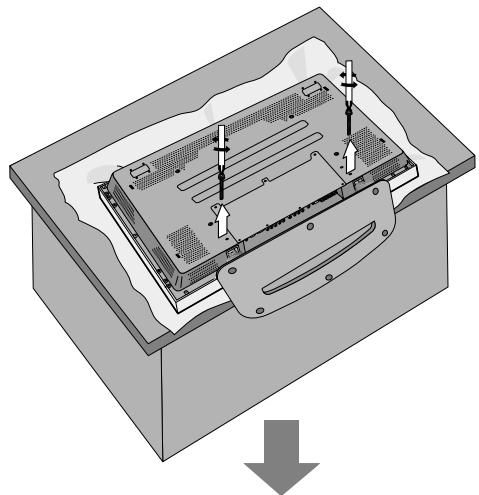

• Dévissez complètement les deux vis et retirez le socle de l'écran plasma.

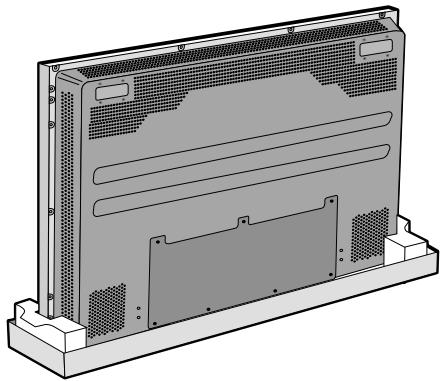

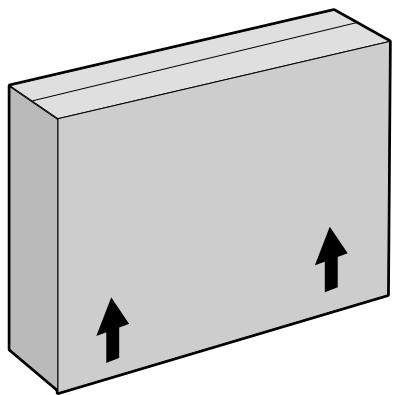

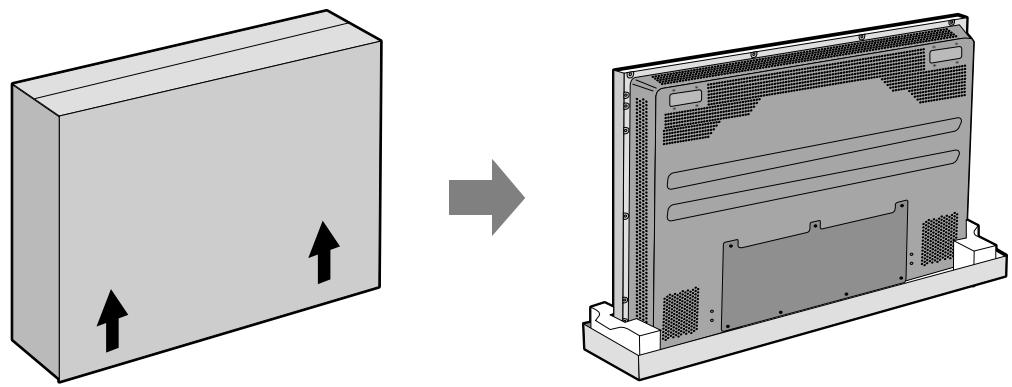

Déballage de l'écran plasma

Tirez d'abord la languette de l'emballage et soulevez le haut de la boîte pour l'ouvrir.

• Retirez ensuite le polystyrène expansé et l'emballage plastique.

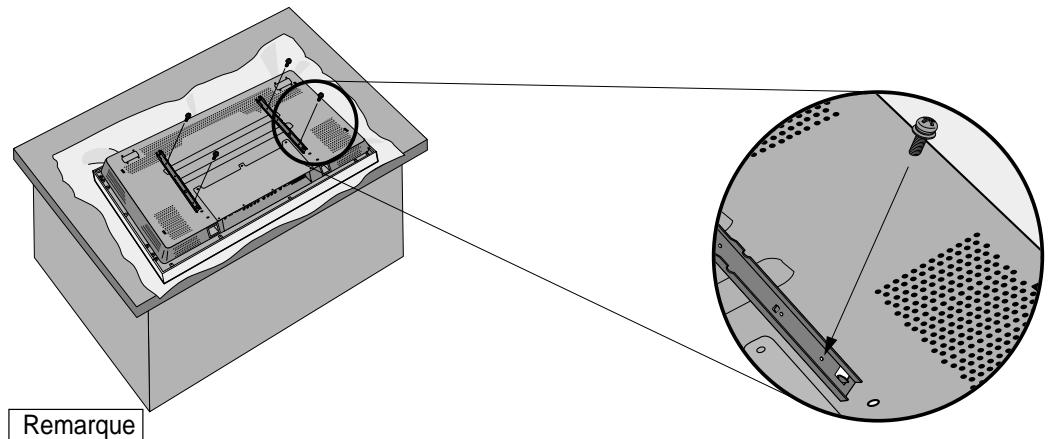

Montage des règles de fixation sur l'appareil

• Pour éviter d'abimer l'appareil, protégez votre surface de travail et posez l'écran plasma comme indiqué sur le schéma cédssous.
• Placez les règes de fixation A à gauche et à droite de l'appareil et utilisez les vis (M5) fournies pour les fixer solidement. (4 vis de chaque côté)

Lors de la fixation des règles A sur l'écran plasma, assurez-vous qu'elles s'adaptent parfaitement aux trous. Si elles ne s'ajustent pas correctement, l'installation ne pourra pas être effectuée.

MONTAGE DES RÈGLES DE FIXATION MURALES B ET DE LA STRUCTURE DE RACCORDEMENT

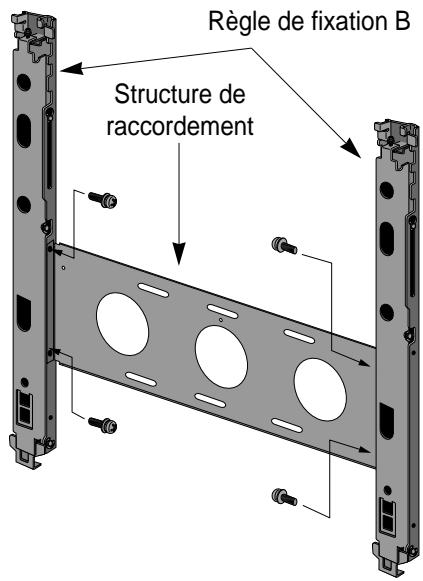

Montage des règles de fixation murales B et de la structure de raccordement

• Placez les règles de fixation B à gauche et à droite de l'appareil et utilisez les vis (M5) fournies pour les fixer solidement.

Remarque

• Veillez à ne pas trop serrer les vis lors de la fixation de la règle B à la structure de raccordement.
• Si le serrage est trop fort, la fixation à la règle A sera entravée.

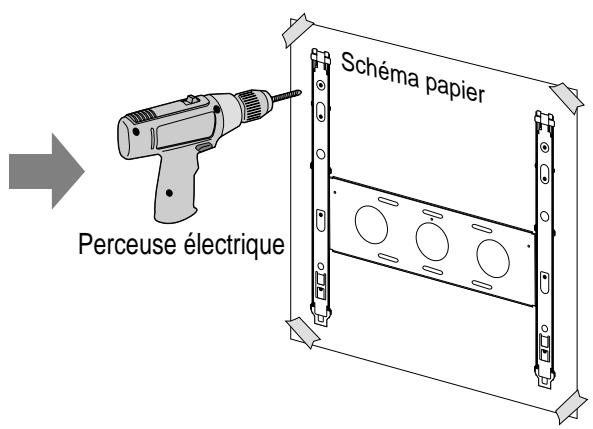

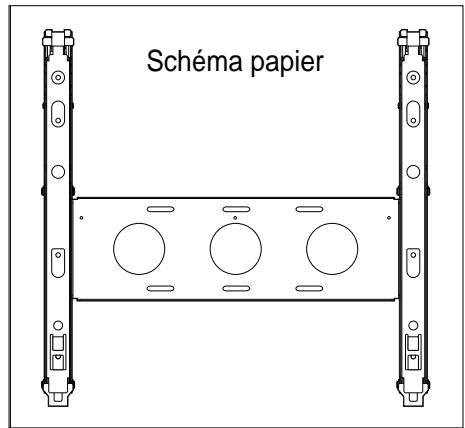

Fixation du schéma papier au mur

Fixez le schéma papier (grandeur réelle) au mur à l'aide de colle ou de ruban adhésif.

À l'aide d'une perceuse électrique, percez des trous dans le mur comme indiqué sur le schéma papier et enfoncez correctement les chevilles (8) pour béton à l'aide d'un marteau.

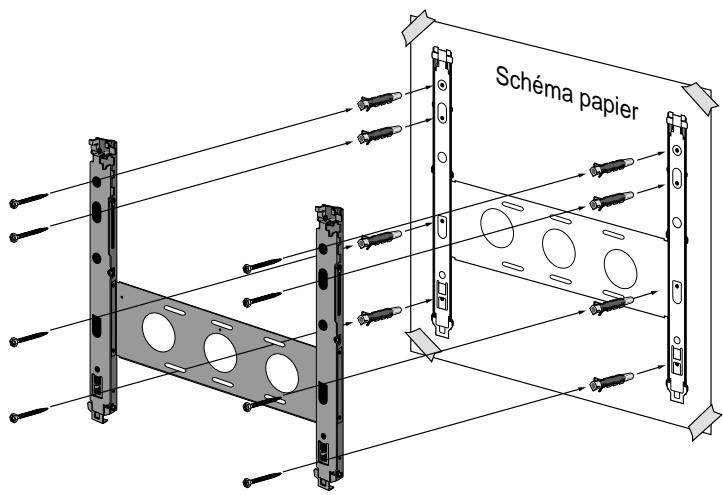

Montage des règles de fixation au mur

• Pour installer les règles de fixation au mur, enfoncez les chevilles pour béton dans les trous percés dans le mur, puis ajustez l'unité en face des trous et fixez-la fermement à l'aide des vis murales (8) fournies.

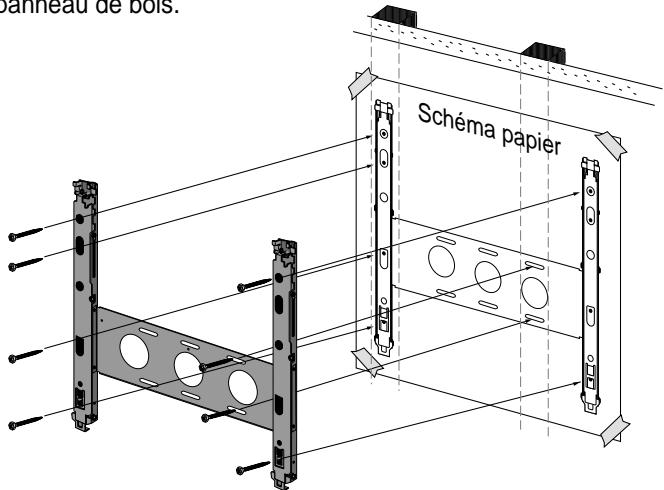

Montage mural de l'unité sur une structure de support en bois

• S'il n'est pas possible, en raison de la distance séparant les deux montants supportant le panneau de bois, de fixer fortement et complètement les règles B, il convient de visser fermement l'un des côtés B sur l'un des montants en bois et de fixer l'autre côté en utilisant deux des trous de la structure de raccordement (6) se trouvant au niveau d'un montant supportant le panneau de bois.

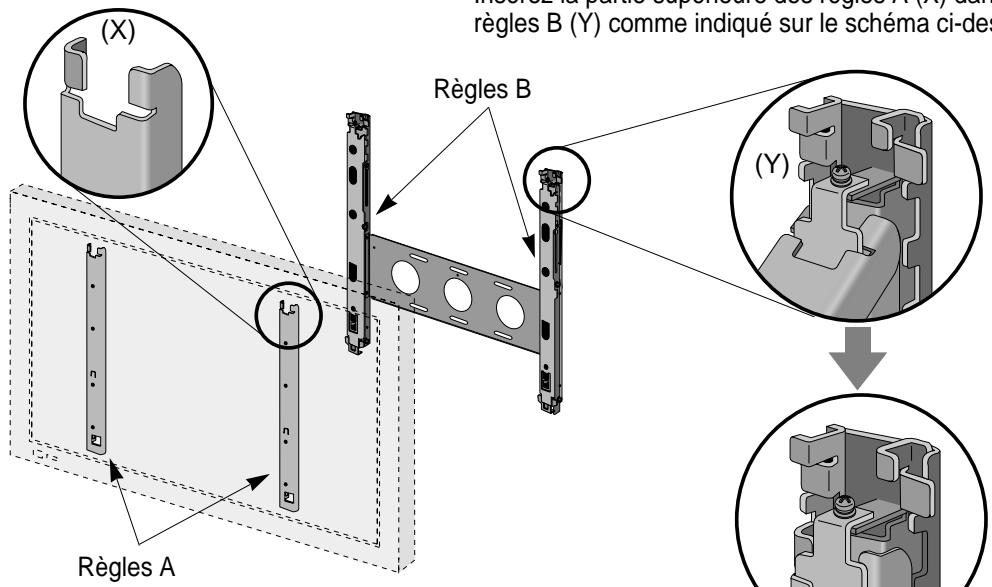

Emboîtement des parties supérieures des règles A et B

• Insérez la partie supérieure des règles A (X) dans celle des règles B (Y) comme indiqué sur le schéma ci-dessous.

• La présence de deux personnes au moins est nécessaire pour le montage de ces deux structures.

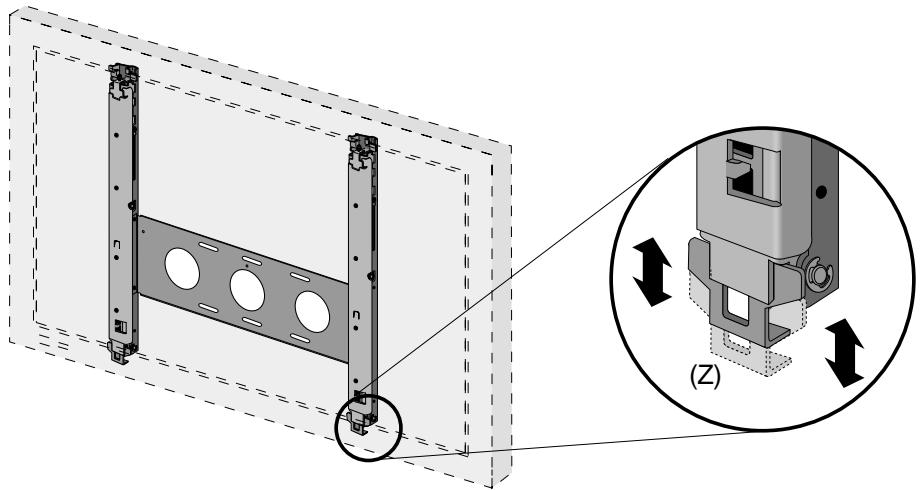

2. Emboîtement des parties inférieures des règles A et B

• Plaquez l'écran plasma contre les règles B, puis remontez doucement la partie inférieure des règles B (Z) pour l'enclencher, comme indiqué sur le schéma ci-dessous.

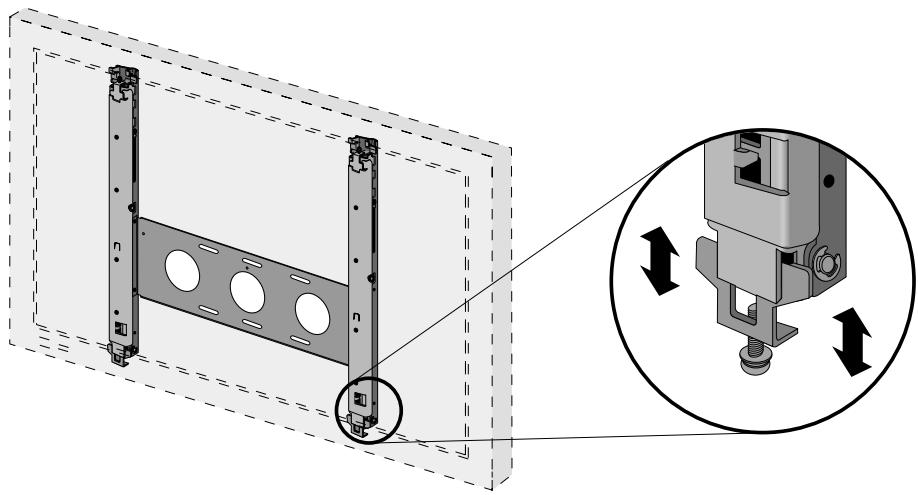

Pour assurer une fixation solide

• Après avoir monté les règles de fixation murales et l'écran plasma au mur, et afin d'assurer une fixation plus solide, serrez les vis M5 (30 x M5) sur la partie Z, comme indiqué sur le schéma ci-dessous, de façon à l'immobiliser.

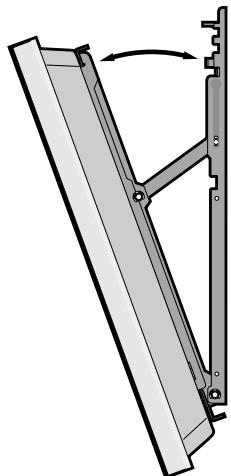

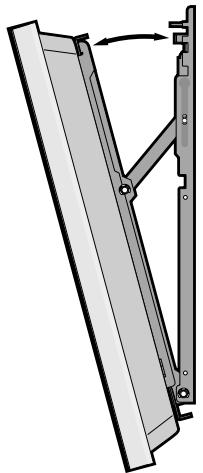

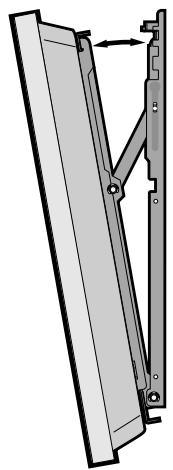

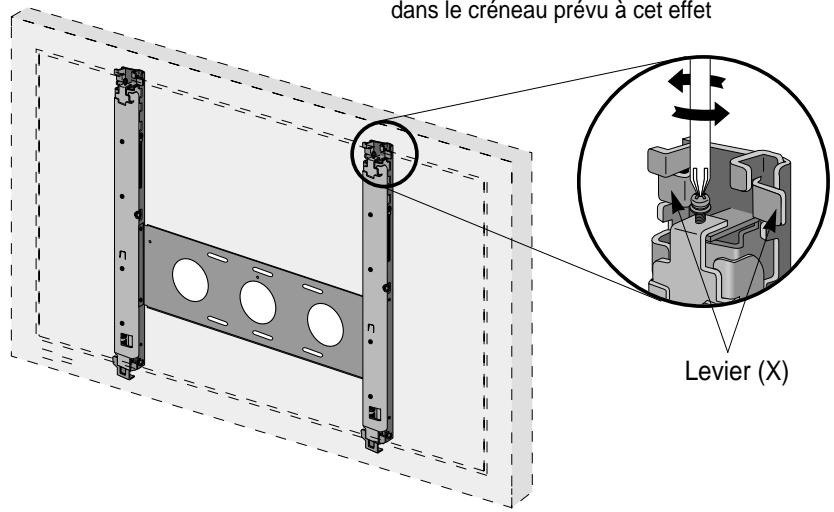

Réglage des angles de visualisation

• Dévissez les vis de la partie supérieure de la règle de fixation B.
• Insérez la partie supérieure du levier de réglage des règles de fixation B dans le créneau prévu à cet effet.
• comme indiqué dans le

• Comme indiqué dans le schéma ci-dessous, tirez le levier vers vous et positionnez-le selon l'angle de visualisation désiré.

Remarque

• Ce réglage ne doit être effectué qu'une fois l'écran plasma correctement fixé. Si ce n'est pas le cas, l'appareil peut tomber et se casser.
• Veuillez conserver les deux vis pour vos réglages d'angle ultérieurs.
• La présence de deux personnes au moins est nécessaire lors de la modification de l'angle de visualisation.

Table des matières

1. Vérification des pièces livrées
2. Instructions de sécurité importantes 2
3. Instructions pour le montage 3
4. Instructions pour le démontage 5

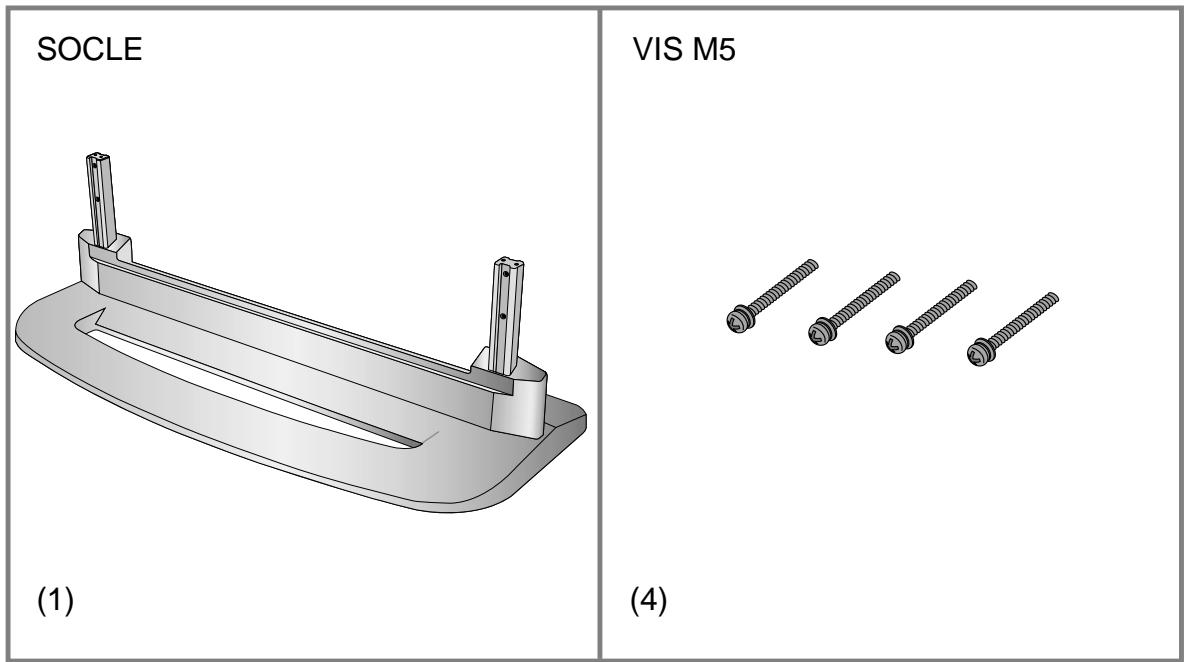

Veuillez vérifier que vous disposez des pièces figurant ci-dessous.

Merci d'avoir choisi le socle pour écran plasma Daewoo. Ce socle est spécialement conçu pour l'écran plasma Daewoo. Pour une utilisation en toute sécurité de l'écran, veuillez lire les instructions suivantes avant de procéder à l'installation.

Pour votre sécurité, veuillez suivre ces instructions.

POUR VOTRE SÉCURITÉ ET AFIN DE PRÉVENIR TOUT DOMMAGE DE L'ÉCRAN

AVERTISSEMENT peut provoquer des blessures graves.

ATTENTION entraînera une mauvaise utilisation de l'appareil susceptible de l'endommager et de provoquer des blessures.

Déballage de l'écran plasma

Tirez d'abord la languette de l'emballage et soulevez le haut de la boîte pour l'ouvrir.

• Retirez ensuite le polystyrène expansé et l'emballage plastique.

Montage du socle de l'écran plasma

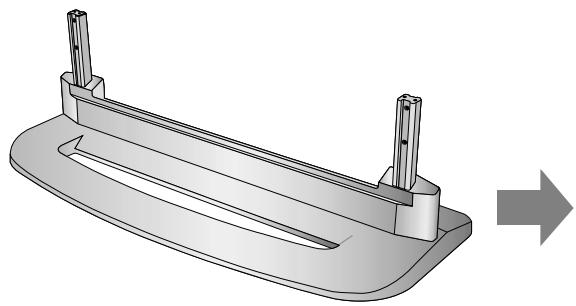

• Ouvrez le carton et sortez le socle. Retirez l'emballage.

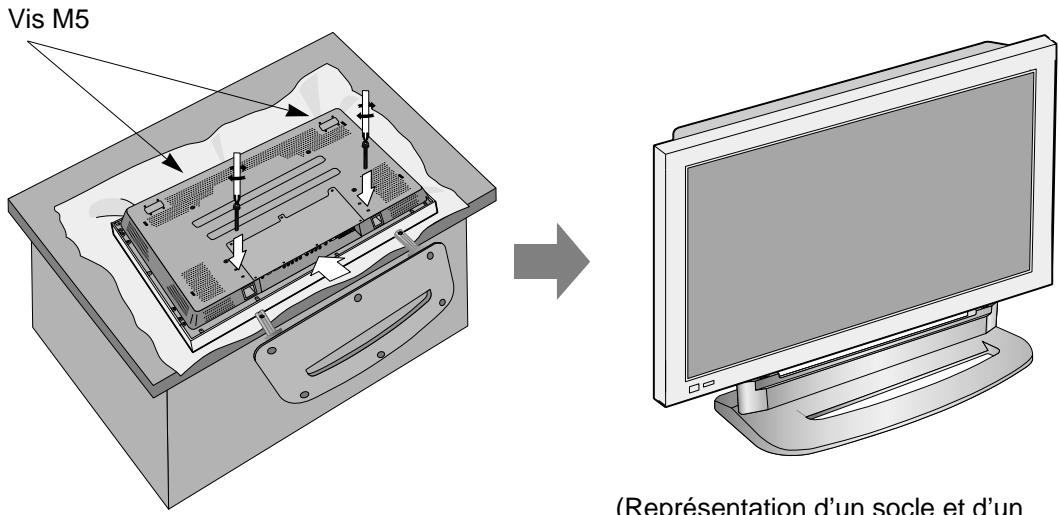

• Gillessez le socle sous l'écran plasma comme indiqué dans le schéma cédssous.

• Utilisez les 2 vis M5 fournies pour fixer le socle à l'écran.

(Représentation d'un socle et d'un écran correctement installés)

Démontage du socle de l'écran plasma

• Protégéz votre surface de travail et posez l'écran plasma comme indiqué sur le schéma ci-dessous.
• Dévissez complètement les 2 vis.

• Retirez le socle de l'écran plasma pour le démonter.
