Marque	Black & Decker
Modèle	CD601
Type de produit	Scie circulaire à fil
Puissance	1100 W
Tension	230 V
Fréquence	50 Hz
Vitesse à vide	5000 tr/min
Diamètre de lame	170 mm
Alésage	16 mm
Profondeur de coupe	55 mm
Coupe de biais	0–45°
Extraction des poussières	Oui
Lame TCT (carbure)	Oui
Guide parallèle	Oui
Interrupteur de sécurité	Oui
Longueur de câble	2 m
Poids estimé	4,2 kg
Entretien et nettoyage	Nettoyer régulièrement les fentes de ventilation et le logement de la lame. Utiliser un chiffon sec pour l’extérieur.
Sécurité	Porter des lunettes et un masque anti-poussière. Débrancher avant tout réglage.

FOIRE AUX QUESTIONS - BLACK & DECKER CD601 BLACK & DECKER

Comment changer la lame de la scie circulaire Black & Decker CD601 ?

Débranchez l’outil. Bloquez l’arbre à l’aide de la butée, dévissez la vis centrale avec la clé fournie, retirez la bride extérieure et remplacez la lame. Remontez dans l’ordre inverse en respectant le sens de rotation indiqué sur la lame.

Comment régler la profondeur de coupe ?

Déverrouillez le levier de réglage de profondeur situé à l’arrière du sabot. Faites glisser le sabot vers le haut ou le bas jusqu’à la profondeur souhaitée (max 55 mm) et refermez le levier.

Comment réaliser une coupe en biais ?

Desserrez le bouton de réglage de biais à l’avant du sabot. Inclinez le sabot entre 0° et 45° selon l’angle désiré, puis resserrez le bouton. Utilisez le guide parallèle pour une coupe droite.

La scie dispose-t-elle d’un système de sécurité ?

Oui, elle est équipée d’un interrupteur de sécurité qui empêche les démarrages intempestifs. De plus, une gâchette à deux doigts réduit les risques de mise en marche accidentelle.

Comment brancher un aspirateur pour l’extraction des poussières ?

L’outil possède un adaptateur de sortie de poussière. Raccordez un tuyau d’aspirateur (diamètre standard) directement sur la buse à l’arrière de la scie. Activez l’aspirateur simultanément.

Quel type de lame est fourni avec la CD601 ?

La scie est livrée avec une lame TCT (carbure de tungstène) de 170 mm de diamètre et 24 dents, adaptée au bois et aux panneaux dérivés.

Quel entretien régulier est nécessaire ?

Nettoyez les fentes de ventilation et le logement de la lame après chaque utilisation. Vérifiez le serrage des vis et l’état du câble. Lubrifiez les pièces mobiles si nécessaire.

Quelles sont les précautions de sécurité à prendre ?

Portez des lunettes de protection, un masque anti-poussière et des gants. Assurez-vous que la pièce est bien fixée. Ne jamais forcer la coupe et débranchez l’outil avant tout réglage.

La scie est-elle adaptée à la coupe de métaux ?

Non, la CD601 est conçue pour le bois et les matériaux tendres (panneaux, contreplaqué). Pour le métal, utilisez une lame spéciale et réduisez la vitesse.

Où trouver des pièces détachées pour ce modèle ?

Les pièces détachées (lame, charbons, interrupteur) sont disponibles sur le site officiel Black & Decker ou chez les revendeurs agréés. Utilisez toujours des pièces d’origine.

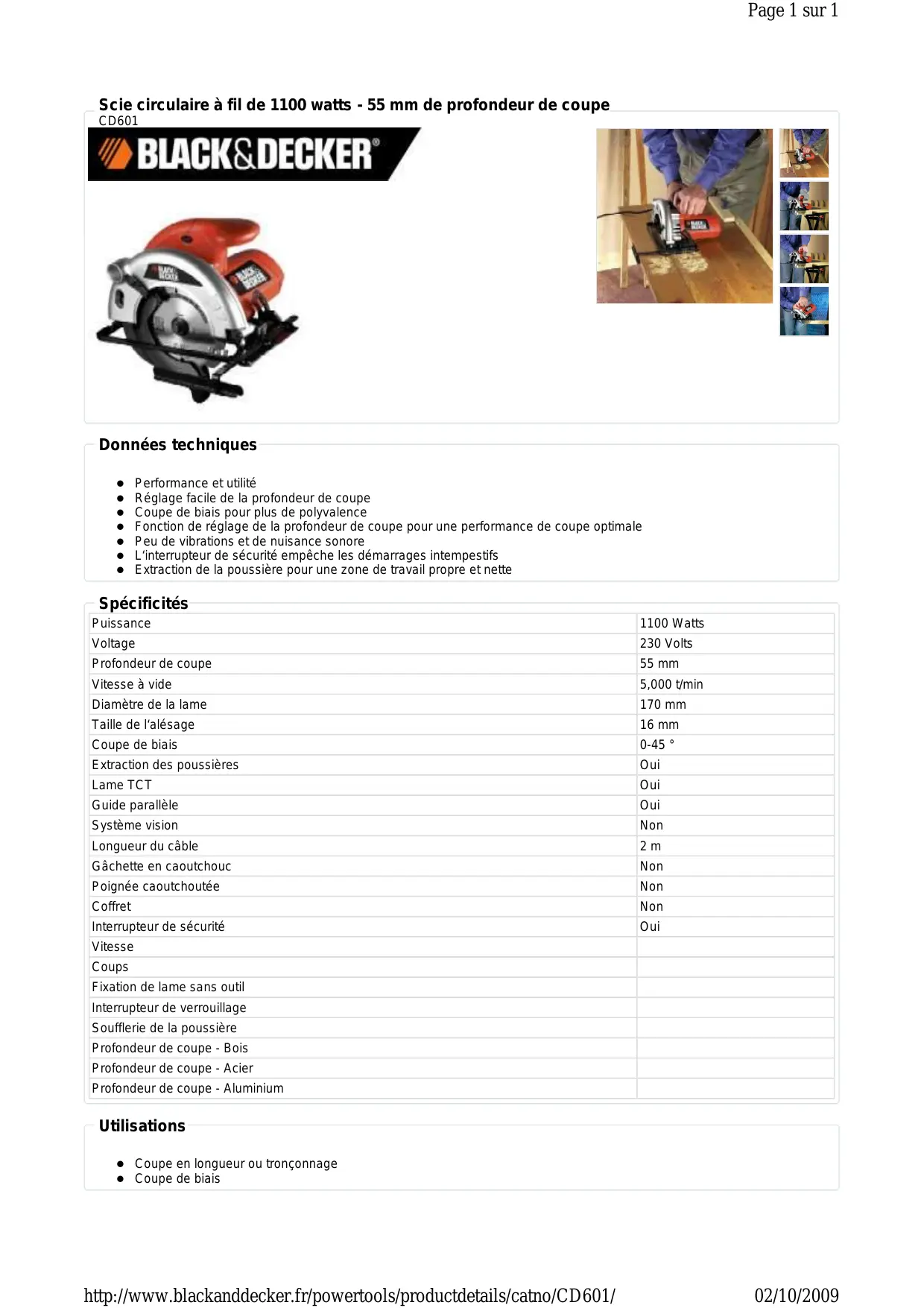

MODE D'EMPLOI BLACK & DECKER CD601 BLACK & DECKER

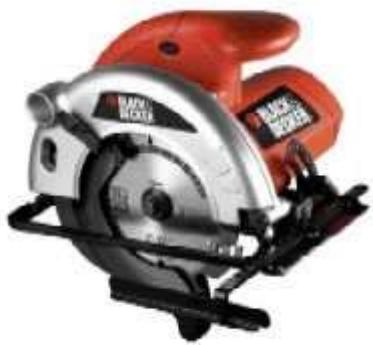

Scie circulaire à fil de 1100 watts - 55 mm de profondeur de coupe

CD601

Données techniques

Performance et utilité - Réglage facile de la profondeur de coupe - Coupe de biais pour plus de polyvalence - Fonction de réglage de la profondeur de coupe pour une performance de coupe optimale - Peu de vibrations et de nuisance sonore - L'interrupteur de sécurité empêche les démarrages intempestifs - Extraction de la poussière pour une zone de travail propre et nette

Spécificités

Puissance	1100 Watts
Voltage	230 Volts
Profondeur de coupe	55 mm
Vitesse à vide	5,000 t/min
Diamètre de la lame	170 mm
Taille de l'alésage	16 mm
Coupe de biais	0-45 °
Extraction des poussières	Oui
Lame TCT	Oui
Guide parallelle	Oui
Système vision	Non
Longueur du cable	2 m
Gâchette en caoutchouc	Non
Poignée caoutchoutée	Non
Coffret	Non
Interrupteur de sécurité	Oui
Vitesse
Coups
Fixation de lame sans outil
Interrupteur de verrouillage
Soufflerie de la poussière
Profondeur de coupe - Bois
Profondeur de coupe - Acier
Profondeur de coupe - Aluminium

Utilisations

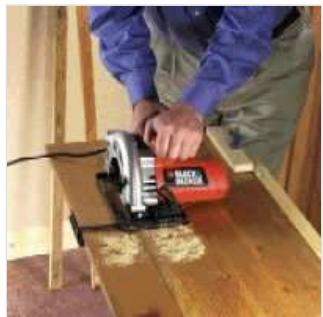

• Coupe en longueur ou tronçonnage
• Coupe de biais
