| Type de produit | Nettoyeur de sol avec aspiration |
| Marque | Powr-Flite |
| Modèle | Multiwash PFMW14 |
| Usage | Intérieur : sols durs, carrelage, linoléum |
| Type d'alimentation | Filaire (secteur 230 V) |
| Puissance nominale | 1400 W |
| Capacité du réservoir d'eau propre | 4,5 L |
| Capacité du réservoir d'eau sale | 3,8 L |
| Largeur de nettoyage | 45 cm |
| Longueur du câble | 10 m |
| Dimensions (L x l x h) | 50 x 35 x 90 cm |
| Poids | 12 kg |
| Niveau sonore | 75 dB(A) |
| Fonctions principales | Lavage, aspiration, séchage |
| Système de brosses | Brosses rotatives |
| Filtration | Filtre à mousse lavable |
| Entretien | Nettoyage des filtres et réservoirs après chaque utilisation |
| Stockage | Vertical, avec support de rangement |
| Sécurité | Arrêt automatique en cas de surchauffe |
| Pièces détachées disponibles | Brosses, filtres, courroies, réservoirs |
| Réparabilité | Indice de réparabilité : 7/10 |
FOIRE AUX QUESTIONS - Multiwash PFMW14 Powr-Flite
Comment utiliser le Multiwash PFMW14 pour la première fois ?
Assurez-vous que l'appareil est débranché. Remplissez le réservoir d'eau propre avec de l'eau tiède et un détergent adapté (max 1 bouchon par litre). Branchez l'appareil, allumez-le et commencez à nettoyer en effectuant des passes lentes.
Quel type de détergent utiliser ?
Utilisez un détergent spécial pour nettoyeurs de sol, sans mousse excessive. Évitez les produits contenant de l'ammoniaque ou de l'eau de Javel.
Comment nettoyer les filtres ?
Retirez le filtre à mousse, rincez-le à l'eau tiède, essorez-le doucement et laissez-le sécher à l'air libre avant de le remettre en place.
Que faire si l'appareil n'aspire pas bien ?
Vérifiez que le réservoir d'eau sale n'est pas plein, que les filtres ne sont pas obstrués et que les brosses tournent librement. Nettoyez si nécessaire.
Comment entretenir les brosses ?
Retirez les brosses après utilisation, nettoyez les cheveux ou fibres accumulés avec une paire de ciseaux ou un peigne. Vérifiez l'usure tous les 6 mois.
L'appareil peut-il être utilisé sur moquette ?
Non, le Multiwash PFMW14 est conçu uniquement pour les sols durs (carrelage, parquet stratifié, linoléum). L'utilisation sur moquette peut l'endommager.
Comment vidanger le réservoir d'eau sale ?
Débranchez l'appareil, ouvrez le réservoir d'eau sale et versez le contenu dans un évier. Rincez le réservoir à l'eau claire après chaque utilisation.
Le câble d'alimentation est trop court, que faire ?
Utilisez une rallonge adaptée de section minimale 1,5 mm² et déroulée complètement. Ne branchez pas plusieurs appareils sur la même prise.
Comment ranger l'appareil ?
Videz et rincez les réservoirs, nettoyez les brosses et le filtre. Enroulez le câble autour des crochets. Rangez l'appareil debout dans un endroit sec.
Où trouver des pièces de rechange ?
Les pièces détachées (brosses, filtres, courroies, réservoirs) sont disponibles sur le site officiel de Powr-Flite ou auprès des revendeurs agréés.
Questions des utilisateurs sur Multiwash PFMW14 Powr-Flite
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Nettoyeur de sol au format PDF gratuitement ! Retrouvez votre notice Multiwash PFMW14 - Powr-Flite et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Multiwash PFMW14 de la marque Powr-Flite.
MODE D'EMPLOI Multiwash PFMW14 Powr-Flite
Powr-Flite®
MULTIWASH 14 PFMW14 PARTS LIST
WARNING: OPERATOR MUST READ AND UNDERSTAND THIS MANUAL COMPLETELY BEFORE OPERATING THIS EQUIPMENT.
SCHEMATICS - PARTS LISTS

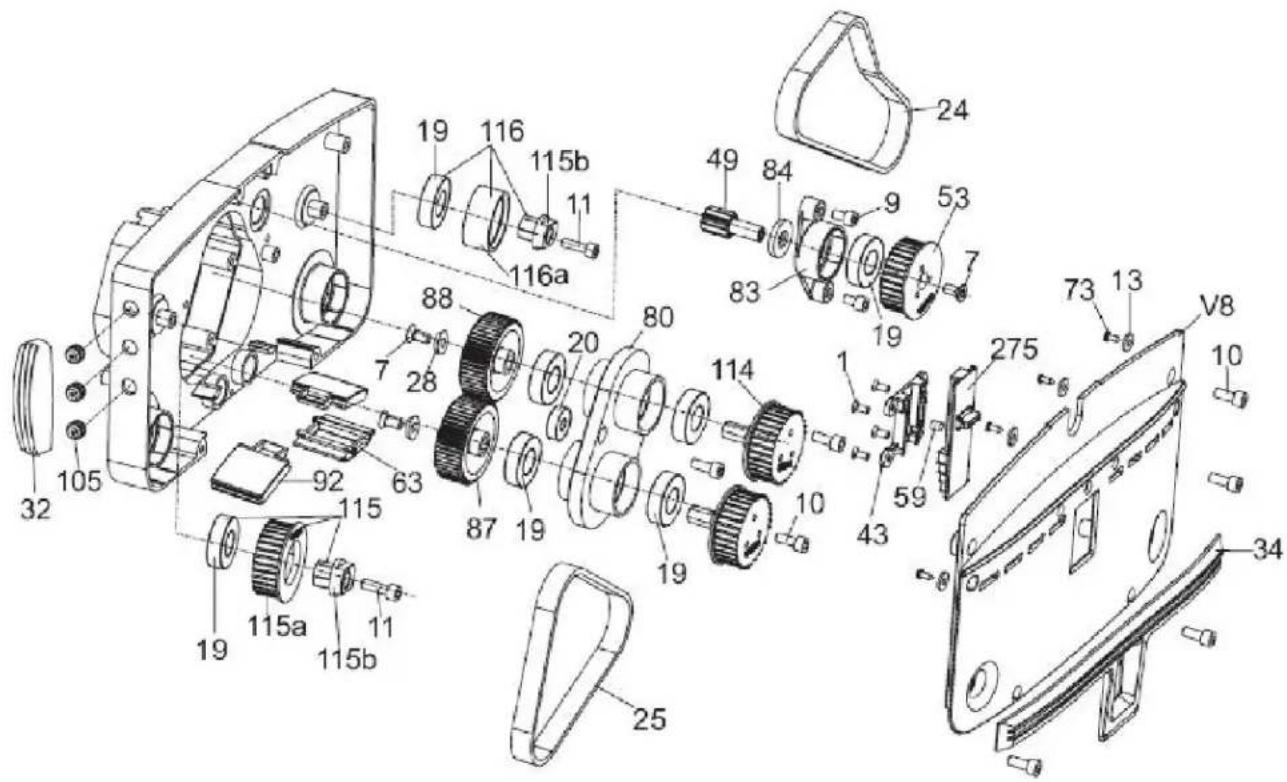

PFMW14 DRIVE SIDE HOUSING
SCHEMATICS - PARTS LISTS
PFMW14 DRIVE SIDE HOUSING
| No. Part No. Qty Description | |||
| 1 90-02 | 58-0000 4 Screw | M4 x | 10 |
| 2 90-00 | 01-0000 6 Screw | M3x6 | |
| 7 90-01 | 43-0000 3 Screw | M6 x | 14 |
| 9 90-02 | 93-0000 2 Screw | M6 x | 10 |
| 10 90-01 | 144-0000 7 Screw | M6 x | 16 |
| 11 90-00 | 005-0000 2 Screw | M6 x | 20 |
| 13 90-00 | 007-0000 4 Washer | ||
| 19 90-00 | 009-0000 9 Bearing | 60 | 03 2RS |
| 20 90-01 | 121-0000 1 Bearing | 60 | 8 2Z |
| 24 90-00 | 011-0000 1 Belt | ||
| 25 90-00 | 012-0000 1 Belt | ||
| 28 90-01 | 152-0000 2 Washer | ||
| 32 90-01 | 154-0000 1 Bumper | ||
| 34 90-01 | 156-0000 1 Bumper | ||
| 42 90-00 | 024-0000 1 Brush | Slider | |
| 43 90-00 | 025-0000 1 Slider | Housing | |
| 46 90-00 | 027-0000 2 Seal | ||
| 49 3386 | 9 1 Drum Pinion | Assembly (includes 49, 84, 83, 19, 53, and 7) | |
| 53 90-00 | 031-0000 1 Drum | Sproket | |
| 59 90-00 | 035-0000 1 Pin | ||
| 62 90-01 | 176-0000 2 O-Ring | ||
| 63 90-00 | 040-0000 1 Shield | ||
| 73 90-01 | 183-0000 4 Self Tapping | Screw | |
| 77 90-00 | 020-0000 2 Cap | ||
| 80 90-02 | 285-0000 1 Gear Housing | ||
| 83 90-02 | 268-0000 1 Housing Sproket | ||
| 84 90-02 | 264-0000 1 Seal | ||
| 87 90-02 | 286-0000 1 Gear-LH | ||
| 88 90-02 | 287-0000 1 Gear-RH (Use P/N 925530A Complete Gear Set) | ||
| 92 90-02 | 267-0000 2 Shield | ||
| 93 90-02 | 294-0000 2 Roller | ||
| 105 90-03 | 0390-0000 3 Bumper Sleeve | ||

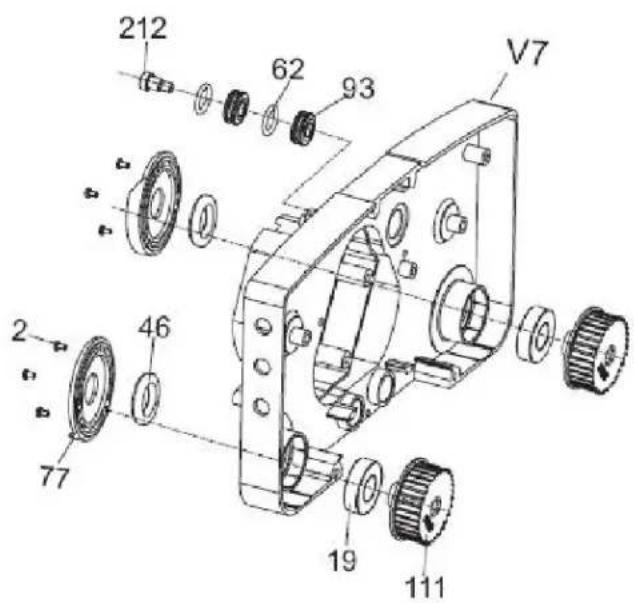

SCHEMATICS - PARTS LISTS
PFMW14 DRIVE SIDE HOUSING
| No. Part No. Qty Description | |||
| 111 90- | 0061-0000 2 Brush Sproket | ||
| 114 90- | 0063-0000 2 Gear Sproket | ||
| 115 90- | 0065-0000 1 Idler Assembly | ||
| 115a 90- | 0169-0000 1 Sproket | ||
| 115b 90- | 0161-0000 2 Hub | ||
| 116 90- | 0197-0000 1 Idler Assembly | ||
| 116a 90- | 0166-0000 1 Sleeve | ||
| 212 90- | 0392-0000 1 Stub Axle | ||
| V7 5525 | 80171 1 Drive Housing | ||
| V8 5525 | 80180 1 Cover | ||
SCHEMATICS - PARTS LISTS
PFMW14 IDLE SIDE HOUSING
SCHEMATICS - PARTS LISTS
PFMW14 IDLE SIDE HOUSING
| No. Part No. Qty Description | ||
| 1 90-0258-0000 4 Screw M4 x | 10 | |
| 2 90-0001-0000 6 Screw M3x6 | ||
| 6 90-0261-0000 2 Screw M5 x | 25 | |
| 9 90-0293-0000 1 Screw M6 x | 10 | |
| 10 90-0144-0000 6 Screw M6 x | 16 | |
| 13 90-0007-0000 4 Washer | ||
| 15 90-0147-0000 1 Washer | ||
| 16 90-0395-0000 1 Washer | ||
| 17 90-0298-0000 1 Spring Washer | ||
| 18 90-0148-0000 1 Toothed Washer | ||
| 19 90-0009-0000 2 Bearing 6003 2RS | ||
| 21 90-0149-0000 3 Wire Tie | ||
| 32 90-0154-0000 1 Bumper | ||
| 33 90-0155-0000 2 Bushing | ||
| 34 90-0156-0000 1 Bumper | ||
| 39 90-0123-0000 1 Stub Axle | ||
| 43 90-0025-0000 1 Slider Housing | ||
| 46 90-0027-0000 2 Seal | ||
| 58 90-0033-0000 1 Transport Slider | ||
| 59 90-0035-0000 1 Pin | ||
| 62 90-0176-0000 2 O-Ring | ||
| 63 90-0040-0000 1 Shield | ||
| 68 90-0179-0000 1 Fan Cover | ||
| 72 90-0045-0000 2 Gromet | ||
| 73 90-0183-0000 6 Self Tapping Screw | ||
| 75 90-0048-0000 1 Cap | ||
| 77 90-0020-0000 2 Cap | ||
| 79 90-0188-0000 1 Stopper | ||
| 81 90-0259-0000 1 Pedal Arm | ||
| 86 90-0297-0000 2 Nut | ||
| 89 90-0269-0000 1 Connector | ||
| 92 90-0267-0000 1 Shield | ||
| 93 90-0294-0000 2 Roller | ||
| 94 90-0290-0000 1 Socket Assembly | ||
| 94a 90-0291-0000 1 Socket | ||
| 94b 90-0292-0000 3 Terminal | ||
| 95 90-0278-0000 2 Cable | ||
| 96 90-0279-0000 1 Cable | ||
| 97 90-0280-0000 1 Cable | ||
| 98 90-0281-0000 1 Cable |
SCHEMATICS - PARTS LISTS
PFMW14 IDLE SIDE HOUSING
| No. Part No. Qty Description | ||
| 99 90-0282-0000 1 Cable | ||
| 100 90-0260-0000 1 Pedal Spring | ||
| 105 90-0390-0000 3 Bumper Sleeve | ||
| 106 90-0396-0000 1 Screw M4 x 8 | ||
| 129 90-0265-0000 1 Switch Lever | ||
| 131 90-0262-0000 1 Top Insulation | ||
| 132 90-0263-0000 1 Bottom Insulation | ||
| 133 90-0295-0000 1 Nut | ||
| 188 90-0397-0000 3 Tie Rod Sleeve | ||
| 212 90-0392-0000 1 Stub Axle | ||
| 242 33864 1 Wire Clamp | ||
| 248 33865 1 Cable Assembly | ||
| 252 33866 2 Switch 21A | ||
| 313 90-0536-0000 1 Electrical Box Assembly | ||
| V3 90-0056-0000 1 Circuit Breaker 10A | ||
| V5 552580172 1 Housing | ||
| V8 552580180 1 Cover | ||
SCHEMATICS - PARTS LISTS
PFMW14 LEVER and GUIDE MECHANISM
SCHEMATICS - PARTS LISTS
PFMW14 LEVER and GUIDE MECHANISM
| No. Part No. Qty Description | ||
| 4 90-00 46-0000 2 Screw M4 x 12 | ||
| 26 90-0151-0000 5 Clevis Pin | ||
| 29 90-0153-0000 1 Clevis Pin | ||
| 41 90-0159-0000 1 Link | ||
| 45 90-0162-0000 8 Shield | ||
| 47 90-0163-0000 2 Lever | ||
| 64 90-0177-0000 4 Lever Button | ||
| 76 90-0051-0000 6 Circlip | ||
| 78 90-0186-0000 1 Guide Link | ||
| 82 90-0284-0000 1 Spring | ||
| 91 90-0257-0000 1 Bushing | ||
| 113 90-0196-0000 4 Wheel | ||
| 118 90-0068-0000 1 Lever Assembly | ||
| 118a 90-0173-0000 1 Lever | ||
| 119 90-0069-0000 2 Lever Assembly | ||
| 119a 90-0174-0000 2 Lever | ||
| 120 90-0070-0000 1 Lever Assembly | ||
| 120a 90-0175-0000 1 Lever | ||
| 128 90-0266-0000 1 Lever Switch |
SCHEMATICS - PARTS LISTS

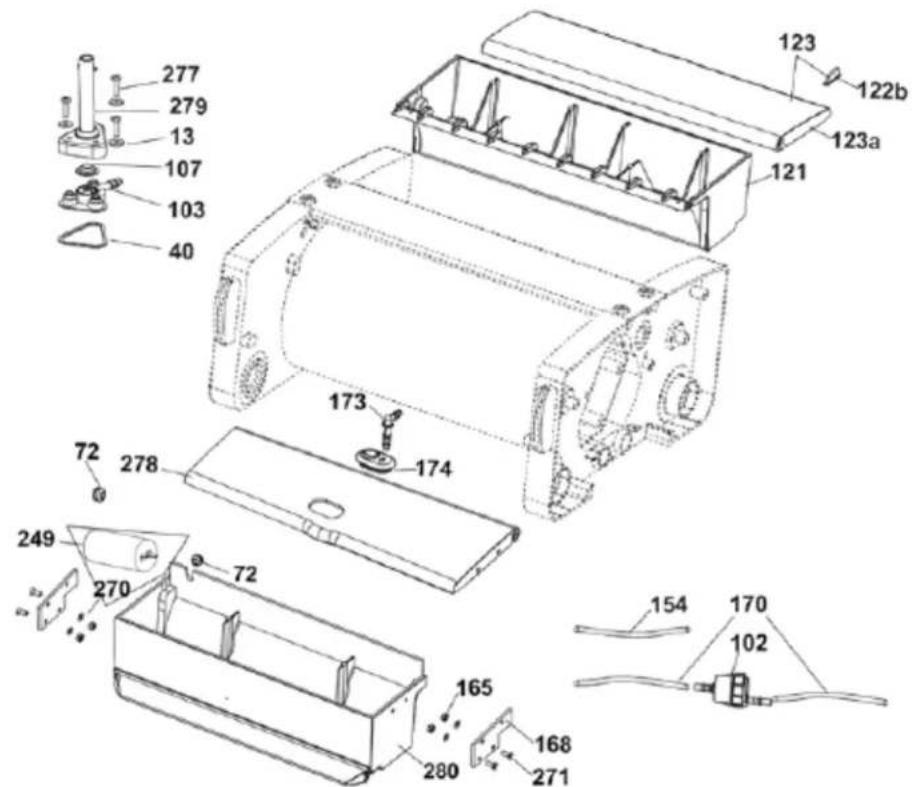

PFMW14 PUMP HOUSING
PUMP HOUSING
SCHEMATICS - PARTS LISTS
PFMW14 PUMP HOUSING
| No. Part No. Qty Description | ||
| 13 90-0007-0000 3 Washer | ||
| 40 90-0023-0000 1 Gasket | ||
| 72 90-0045-0000 1 Gromet | ||
| 102 90-0113-0000 1 Filter | ||
| 103 90-0192-0000 1 Valve Body | ||
| 107 90-0224-0000 1 Seal | ||
| 121 90-0072-0000 1 Dirty Water Tank | ||
| 122b 90-0055-0000 2 Lid Pad | ||
| 123 90-0075-0000 1 Dirty Water Tank Lid Assembly | ||
| 123a 90-0184-0000 1 Dirty Water Tank Lid | ||
| 154 90-0104-0000 1 Hose | ||
| 165 90-0141-0000 4 Nut | ||
| 168 90-0349-0000 2 Lid Strip | ||
| 170 90-0403-0000 2 Hose | ||
| 173 90-0404-0000 1 Hose Connector | ||
| 174 90-0405-0000 1 Lid Boot | ||
| 249 33879 1 Capacitor 63.5 mfd | ||
| 270 33874 4 Washer | ||
| 271 33875 4 Screw M4 x 15 | ||
| 277 818106 3 Screw M4 x 16 | ||
| 278 90-0074-0000 1 Lid | ||
| 279 552530028 1 Valve Cap | ||
| 280 90-0077-0000 Housing Assembly |
SCHEMATICS - PARTS LISTS

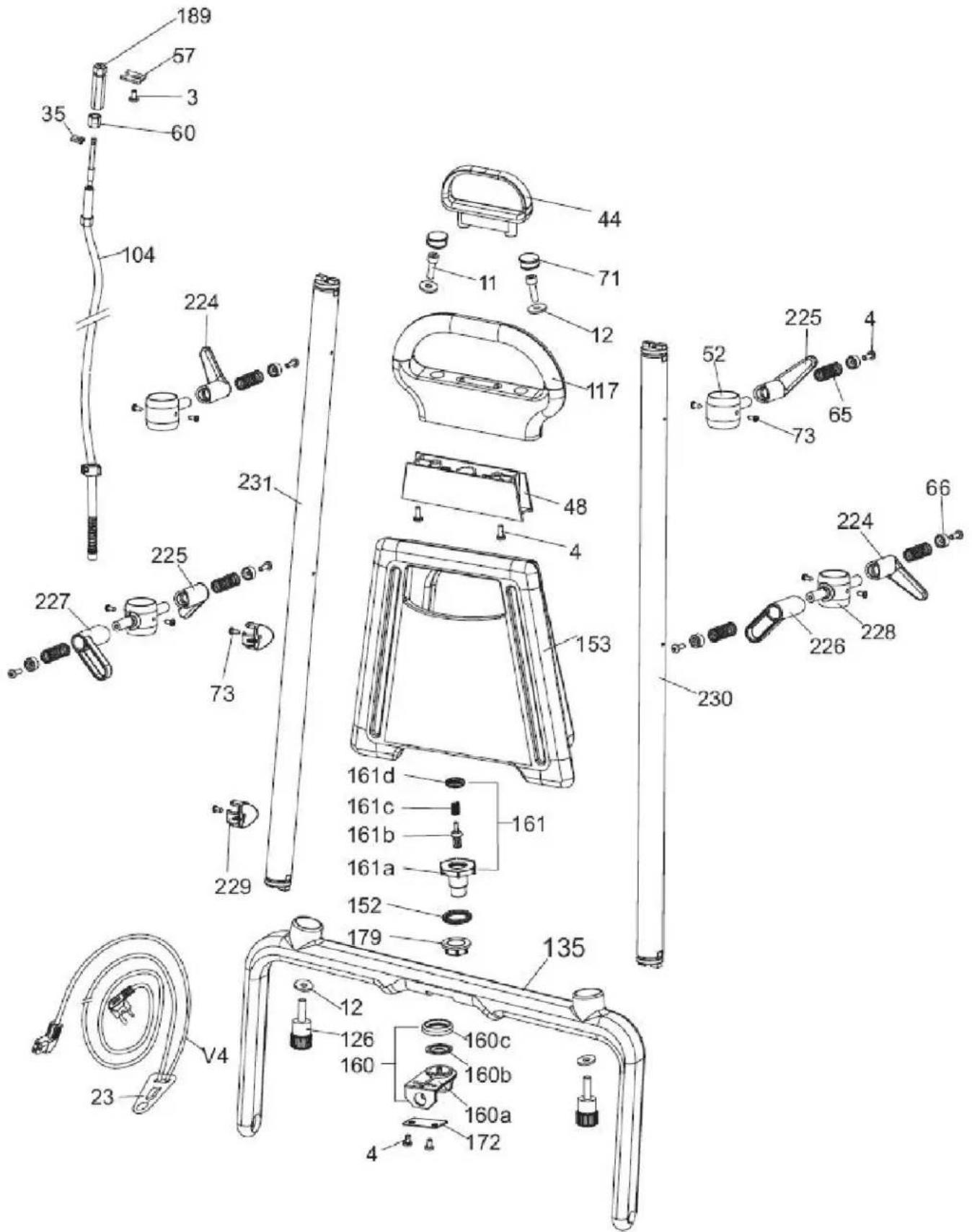

PFMW14 HANDLE ASSEMBLY
SCHEMATICS - PARTS LISTS
PFMW14 HANDLE ASSEMBLY
| No. Part No. Qty Description | ||
| 3 90-0002-0000 1 Screw M4 x 8 | ||
| 4 90-0046-0000 10 Screw M4 x | 12 | |
| 11 90-0005-0000 2 Screw M6 x | 20 | |
| 12 90-0006-0000 4 Washer | ||
| 23 90-0010-0000 1 Cable Restraint | ||
| 35 90-0018-0000 1 Clamp | ||
| 44 90-0026-0000 1 Pull Handle | ||
| 48 90-0165-0000 1 Cap | ||
| 52 90-0168-0000 2 Cable Holder Base | ||
| 57 90-0032-0000 1 Clamp | ||
| 60 90-0038-0000 1 Nut | ||
| 65 90-0041-0000 6 Spring | ||
| 66 90-0042-0000 6 Washer | ||
| 71 90-0044-0000 2 Plug | ||
| 73 90-0183-0000 10 Self Tapping Screw | ||
| 104 552580183 1 Pull Cable | ||
| 117 90-0067-0000 1 Top Handle | ||
| 126 90-0296-0000 2 Knob | ||
| 135 90-0235-0000 1 Bottom Handle | ||
| 152 90-0101-0000 1 Gasket | ||
| 153 90-0103-0000 1 Tank | ||
| 160 90-0110-0000 1 Base Valve Assembly | ||
| 160a 90-0202-0000 1 Base Use | 90-01 | 10-0000 |
| 160b 90-0206-0000 1 Seal Use | 90-01 | 10-0000 |
| 160c 90-0210-0000 1 Valve Cap | Use | 90-0110-0000 |
SCHEMATICS - PARTS LISTS
PFMW14 HANDLE ASSEMBLY
| No. Part No. Qty Description | ||
| 161 90-0111-0000 1 Valve Complete (161a-161d) | ||
| 161a 90-0203-0000 1 Valve Body | ||
| 161b 90-0341-0000 1 Seal | ||
| 161c 90-0229-0000 1 Spring | ||
| 161d 90-0204-0000 1 Spring Cap | ||
| 172 90-0412-0000 1 Plate | ||
| 179 90-0092-0000 1 Nut | ||
| 189 33881 1 Sleeve | ||
| 224 90-0402-0000 2 Cable Holder Knob II | ||
| 225 90-0429-0000 2 Cable Holder Knob I | ||
| 226 90-0443-0000 1 Tank Holdedre Knob-LH | ||
| 227 90-0444-0000 1 Tank Holder Knob-RH | ||
| 228 90-0445-0000 2 Cable and Tank Holder Base | ||
| 229 33882 2 Guide | ||
| 230 90-0451-0000 1 Pipe-LH | ||
| 231 90-0452-0000 1 Pipe-RH | ||
| V4 33883 1 Yellow Power Cord | 40' | |
SCHEMATICS - PARTS LISTS

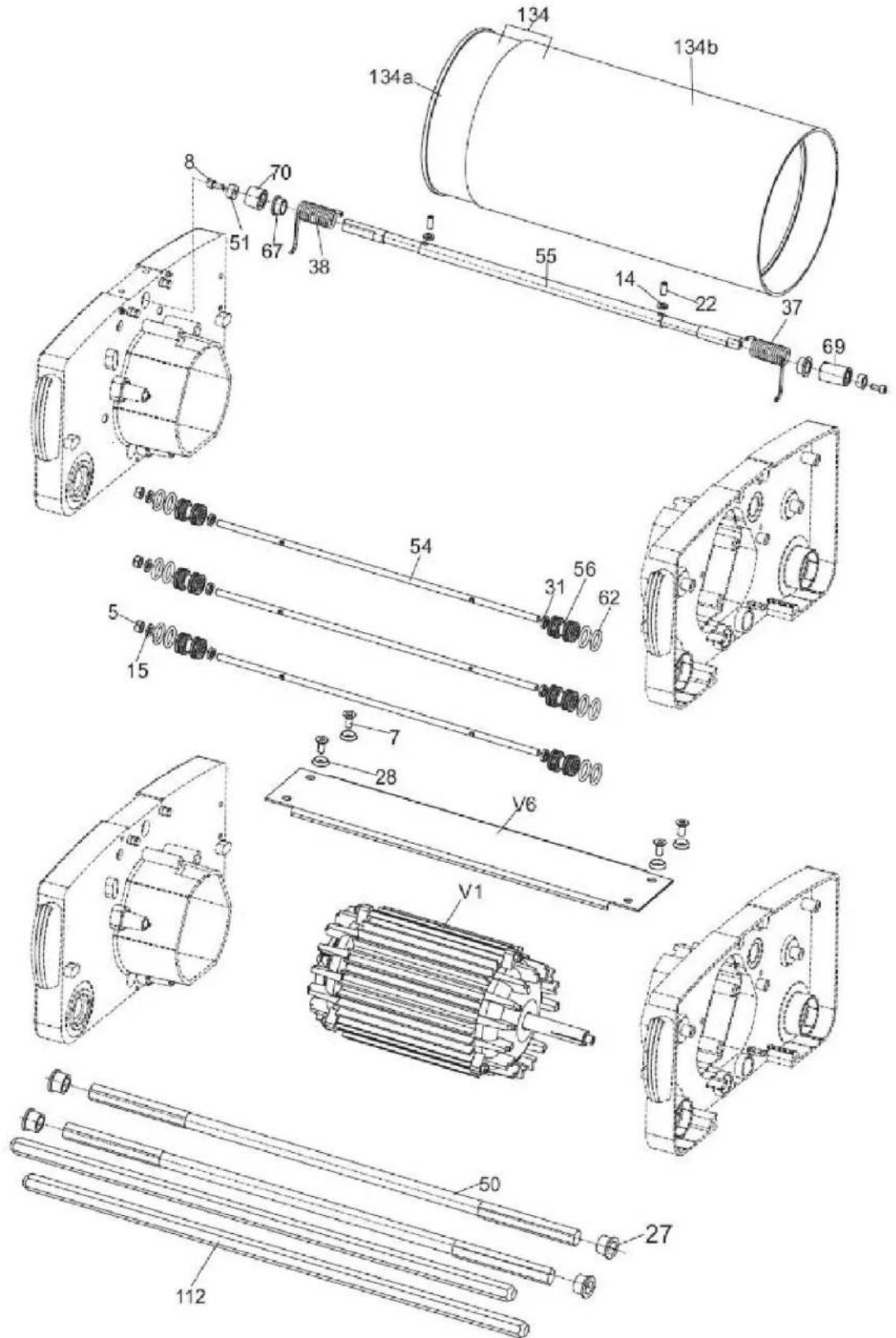

PFMW14 MOTOR, DRUM, and BRIDGE ASSEMBLY
SCHEMATICS - PARTS LISTS
PFMW14 MOTOR, DRUM, and BRIDGE ASSEMBLY
| No. Part No. Qty Description | ||
| 5 90-01 42-0000 3 Nut | ||
| 7 90-01 43-0000 4 Screw M6 x 14 | ||
| 8 90-0004-0000 2 Screw M4 x 10 | ||
| 14 90-0146-0000 2 Washer | ||
| 15 90-0147-0000 3 Washer | ||
| 22 90-0150-0000 2 Screw 5 x 12 | ||
| 27 90-0015-0000 4 Bushing | ||
| 28 90-0152-0000 4 Washer | ||
| 31 90-0017-0000 6 Washer | ||
| 38 90-0157-0000 1 Spring | ||
| 50 90-0167-0000 2 Hex Shaft | ||
| 51 90-0030-0000 2 Washer | ||
| 54 90-0170-0000 3 Tie Rod | ||
| 55 90-0171-0000 1 Shaft | ||
| 56 90-0172-0000 6 Roller | ||
| 62 90-0176-0000 12 O-Ring | ||
| 67 90-0178-0000 2 Bushing | ||
| 69 90-0180-0000 1 Bushing | ||
| 70 90-0181-0000 1 Bushing | ||
| 112 90-0062-0000 2 Brush Shaft | ||
| 134 90-0306-0000 1 Drum Assembly | ||
| 134a 90-0306-0000 1 Drum | ||
| 134b 90-0304-0000 1 Drum Sleeve | ||
| V1 90-0193-0000 1 Motor (110V/60Hz) | ||
| V6 33885 1 Black Bridge Assembly | ||
SCHEMATICS - PARTS LISTS
PFMW14 ACCESSORIES
SCHEMATICS - PARTS LISTS
PFMW14 ACCESSORIES
| No. Part | No. Qty Description | ||
| 1 PFMW | WSB 1 Black Side Brush | ||
| 2 05-339 | 95-0500 1 Transport Cart | ||
| 3 PFMW | VSD 1 Black Standard Brush | ||
| PFMWSF AR Grey Soft Brush | |||
| PFMWHBD AR Blue Hard Brush | |||
| PFMWEB AR Blue Escalator Brush |
For warranty information go to www.Powr-Flite.com
Powr-Flite®
A Tacony Company
3101 Wichita Court • Fort Worth, TX 76140-1755
1-800-880-2913 • Fax: 1-817-551-0719
PFMW14 PARTMAN 06/2020
Sommaire
Cliquez un titre pour y accéder
Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit
Marque : Powr-Flite
Modèle : Multiwash PFMW14
Catégorie : Nettoyeur de sol
