ZZR1400 ABS - Moto KAWASAKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moto sportive
Marque	Kawasaki
Modèle	ZZR1400 ABS
Cylindrée	1 352 cm³
Puissance maxi	106 ch (78,2 kW) à 8 000 tr/min
Couple maxi	119 N·m à 4 500 tr/min
Type d'alimentation	Injection électronique (4 Mikuni 44 mm)
Allumage	Électronique
Démarreur	Électrique
Boîte de vitesses	6 rapports
Transmission finale	Chaîne à joints en X
Embrayage	Multidisque en bain d'huile, commande manuelle
Cadre	Monocoque en aluminium
Suspension avant	Fourche inversée de 43 mm réglable
Suspension arrière	Uni-Trak avec amortisseur à gaz réglable
Frein avant	Double disque semi-flottant 310 mm, étriers radiaux 4 pistons
Frein arrière	Simple disque 250 mm, étrier 2 pistons
Dimensions (L x l x H)	2 170 mm x 760 mm x 1 170 mm
Empattement	1 460 mm
Hauteur de selle	800 mm
Garde au sol	125 mm
Capacité du réservoir	22 litres
Poids tous pleins faits	257 kg
Pneu avant	120/70ZR17M/C (58W)
Pneu arrière	190/50ZR17M/C (73W)

FOIRE AUX QUESTIONS - ZZR1400 ABS KAWASAKI

Quel type d'huile moteur utiliser pour la Kawasaki ZZR1400 ABS ?

Utilisez une huile moteur 10W40 de qualité API SG ou supérieure, conforme à la norme JASO MA pour embrayage humide.

Comment régler la précharge de la suspension arrière ?

Tournez la molette de réglage située sur l'amortisseur arrière. Tourner dans le sens horaire augmente la précharge, antihoraire la diminue. Utilisez une clé à molette si nécessaire.

Quelle pression de pneus recommander pour la ZZR1400 ?

Pour une utilisation normale, gonflez le pneu avant à 2,5 bar et le pneu arrière à 2,9 bar. Pour un usage avec passager ou chargé, augmentez de 0,2 bar.

Comment vidanger l'huile moteur ?

Placez la moto sur une surface plane, déposez le carter inférieur, dévissez le bouchon de vidange (clé de 12 mm) et laissez couler l'huile chaude. Remplacez le joint du bouchon et le filtre à huile avant de remplir avec 3,8 litres d'huile neuve.

Quel est l'entretien de la chaîne de transmission ?

Nettoyez et lubrifiez la chaîne tous les 500 km ou après une conduite sous la pluie. Vérifiez la tension : le jeu vertical doit être de 25 à 35 mm au point milieu.

Comment vérifier le niveau de liquide de frein ?

Vérifiez le niveau dans les réservoirs de liquide de frein avant et arrière. Le niveau doit se situer entre les repères MIN et MAX. Utilisez du liquide DOT 4.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord la batterie, le coupe-circuit d'urgence et la béquille latérale (elle doit être relevée). Assurez-vous que le réservoir contient assez d'essence et que le starter est actionné à froid.

Comment régler les suspensions pour une conduite sportive ?

Augmentez la précharge et la détente des deux suspensions. Pour l'avant, réglez la détente sur la fourche (11 positions) et la précharge du ressort. Pour l'arrière, réglez la compression et la détente progressivement selon votre poids et le terrain.

Quelle est la capacité du réservoir d'huile moteur ?

La capacité totale d'huile moteur est d'environ 4,2 litres, mais lors d'une vidange avec changement de filtre, remplissez avec 3,8 litres et ajustez après contrôle du niveau.

Comment nettoyer le filtre à air ?

Retirez le filtre à air situé sous le réservoir. Nettoyez-le à l'air comprimé de l'intérieur vers l'extérieur. S'il est très sale, remplacez-le. Ne jamais utiliser d'huile ou d'eau sur un filtre à air sec.

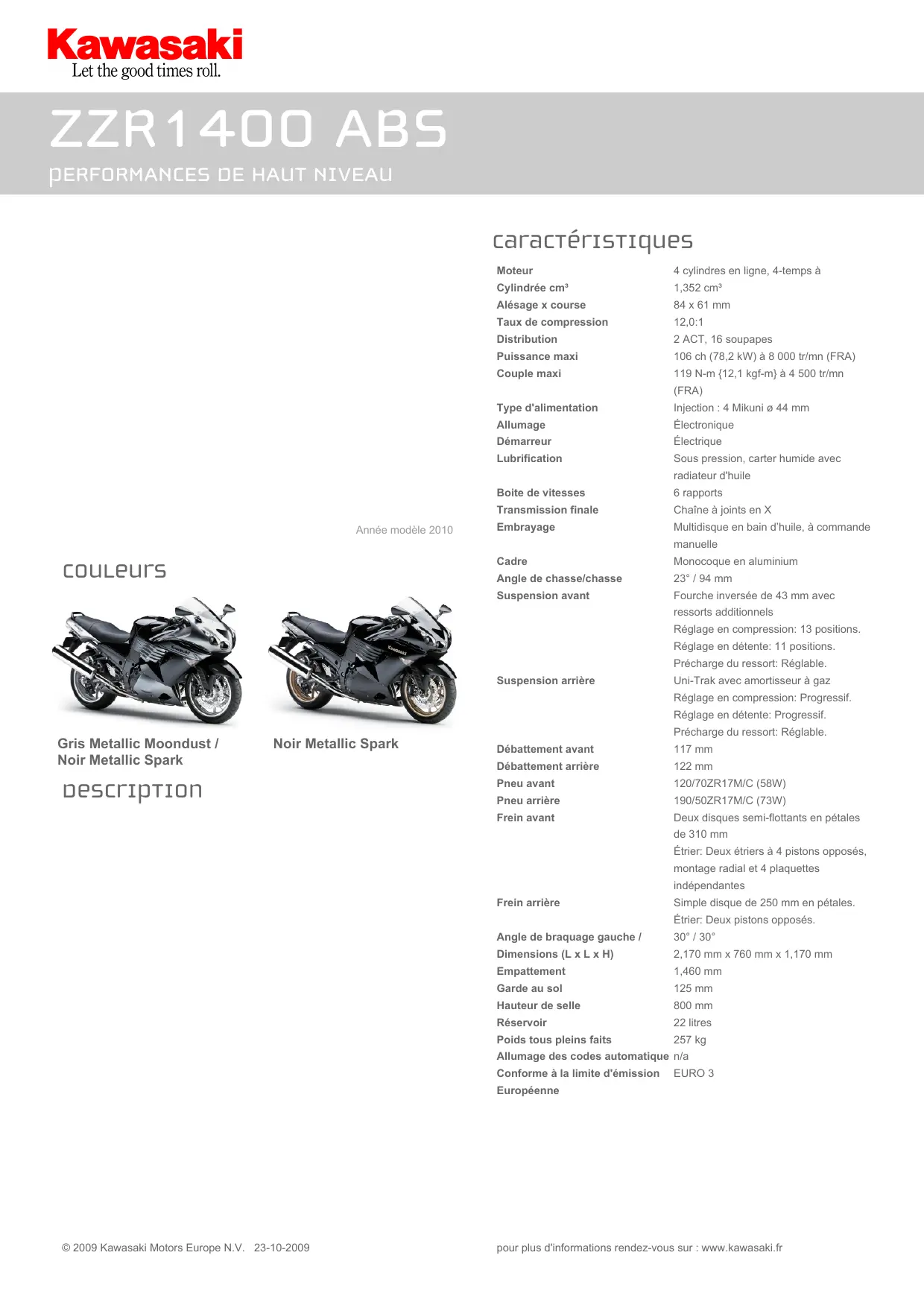

MODE D'EMPLOI ZZR1400 ABS KAWASAKI

4 cylindres en ligne, 4-temps à

Cylindrree cm3

1,352 cm³

Alésage x course

84 × 61 mm

Taux de compression

12,0:1

Distribution

2 ACT, 16 soupapes

Puissance maxi

106 ch (78,2 kW) à 8 000 tr/min (FRA)

Couple maxi

119 N-m {12,1 kgf-m} à 4500 tr/min

(FRA)

Type d'alimentation

Injection: 4 Mikuni 44 mm

Allumage

Électronique

Démarreur

Électrique

Lubrification

Sous pression, carter humide avec

radiateur d'huile

Boîte de vitesses

6 rappers

Transmission finale

Chaîne à joints en X

Embrayage

Multidisque en bain d'huile, à commande manuelle

Cadre

Monocoque en aluminium

Angle de chasse/chasse

23° / 94mm

Suspension avant

Fourche inversée de 43mm avec

Réglage en détente: 11 positions.

Précharge du ressort: Régulable.

Suspension arrêté

Uni-Trak avec amortisseur à gaz

Réglage en compression: Progressif.

Réglage en détente: Progressif.

Précharge du ressort: Régable.

117 mm

Débattement avant

122 mm

Pneu avant

120/70ZR17M/C (58W)

Pneu arrirée

190/50ZR17M/C (73W)

Frein avant

Deux disques semi-flottants en pétales de 310 mm

Étrier: Deux étriers à 4 pistons opposés,

montage radial et 4 plaquettes

indépendantes

Frein arrirée

Simple disque de 250 mm en pétales.

Étrier : Deux pistons opposés.

Angle de braquage gauche /

30° / 30°

2,170 mm × 760 mm × 1,170 mm

Dimensions (L × L × H)

1,460 mm

Empattement

125 mm

Garde au sol

800 mm

Hauteur de selle

22 litres

Reservoir

257 kg

Poids tous pleins faits

n/a

Allumage des codes automatique n/a

Conforme à la limite d'émission

EURO 3

Européenne
