Type de produit	Moto supermotard
Marque	KAWASAKI
Modèle	D-TRACKER 125
Dimensions (L x l x H)	1 900 x 770 x 1 060 mm
Empattement	1 255 mm
Garde au sol	230 mm
Hauteur de selle	805 mm
Poids (en ordre de marche)	114 kg
Capacité du réservoir	7,0 litres
Type de moteur	4 temps, monocylindre, refroidi par air
Cylindrée	125 cm³
Puissance max	7,6 kW (10,3 ch) à 8 000 tr/min
Couple max	10,0 Nm à 6 400 tr/min
Transmission	5 vitesses, à chaîne
Frein avant	Disque pétale 240 mm, étrier double piston
Frein arrière	Disque pétale 190 mm, étrier simple piston
Suspension avant	Fourche inversée 35 mm, débattement 150 mm
Suspension arrière	Uni-Trak, débattement 180 mm
Pneu avant	100/80-14
Pneu arrière	120/80-14

FOIRE AUX QUESTIONS - D-TRACKER 125 KAWASAKI

Comment démarrer le D-TRACKER 125 ?

Assurez-vous que le kill switch soit en position Run. Insérez la clé et tournez à ON. Si le moteur est froid, activez l'enrichisseur (starter). Pressez le bouton démarreur sans accélérer jusqu'à ce que le moteur tourne.

Quel type d'huile moteur utiliser ?

Utilisez une huile 4 temps de viscosité 10W-40 ou 15W-40 répondant à la norme JASO MA ou API SG ou supérieure. Évitez les huiles pour voitures.

À quelle fréquence vidanger l'huile ?

La vidange est recommandée tous les 3 000 km ou tous les 6 mois selon la première échéance. En usage intensif (piste, ville), réduisez l'intervalle à 2 000 km.

Comment régler la chaîne ?

Placez la moto sur sa béquille centrale. Desserrez l'axe de roue et les écrous de réglage. Ajustez la tension pour obtenir un jeu vertical de 25 à 35 mm au milieu du brin inférieur. Resserrez et vérifiez l'alignement.

Quelle pression des pneus recommander ?

Pour une utilisation solo, pneu avant 2,0 bar (29 psi), pneu arrière 2,2 bar (32 psi). En duo ou chargé, augmentez de 0,2 bar.

Que faire si le voyant d'huile s'allume ?

Arrêtez immédiatement le moteur. Vérifiez le niveau d'huile avec la jauge. Si bas, complétez avec l'huile recommandée. Si le voyant persiste, consultez un concessionnaire Kawasaki.

Comment entretenir le filtre à air ?

Retirez le cache latéral et le filtre. Nettoyez-le avec un nettoyant spécial filtre à air et huilez légèrement. Remplacez-le tous les 12 000 km ou plus souvent en milieu poussiéreux.

Où trouver le numéro de série de la moto ?

Le numéro de série (VIN) est gravé sur le côté droit du tube de direction. Il est également indiqué sur la carte grise.

Quels sont les intervalles de révision principaux ?

Les révisions majeures sont à 6 000 km (vidange, filtre à huile, bougie, jeu des soupapes) et 12 000 km (ajout du filtre à air, liquide de frein). Suivez le manuel d'entretien.

Comment remplacer un fusible ?

Localisez la boîte à fusibles sous la selle. Identifiez le fusible grillé (fil rompu). Remplacez-le par un fusible de même ampérage. Ne jamais utiliser de fusible de valeur supérieure.

MODE D'EMPLOI D-TRACKER 125 KAWASAKI

D-TRACKER 125 / 2010

Street freedom

Kawasaki proudly presents the new D-TRACKER, a brand new

Supermoto styled model, with superb balance, aggressive urban looks

and a compact size making it ideal for novice riders.

£ 2,999

Price includes VAT at 20% delivery

to dealer and preparation of

motorcycle. Government charges

are charged in addition

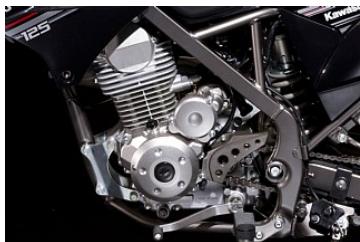

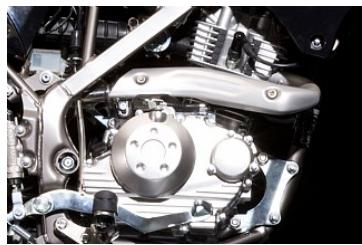

Simple engine

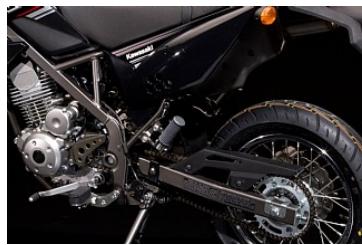

Highly rigid perimeter frame purpose-built for the 125 cm³ class

Small wheels and tyres

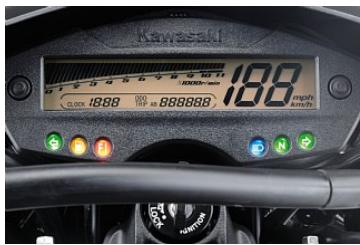

Digital instrumentation

Big-bike FI system

Well-balanced proportions

More features

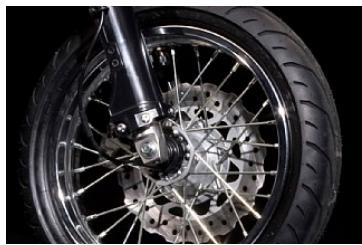

Petal disc brakes

Lightweight & compact

Engine

Engine type	Air-cooled, 4-stroke Single
Displacement	125 cm3
Bore x stroke	54.0 x 54.4 mm
Compression ratio	9.5:1
Valve/Induction system	SOHC, 2 valves
Fuel system	Fuel injection:ø20 mm x 1
	[Keihin]

Ignition

Starting

Lubrication

Transmission

Transmission	5-speed, return
Final Drive	Chain
Primary reduction ratio	2.880 [72/25]
Gear ratios: 1st	2.917 [35/12]
Gear ratios: 2nd	2.000 [32/16]
Gear ratios: 3rd	1.474 [28/19]
Gear ratios: 4th	1.182 [26/22]
Gear ratios: 5th	1.000 [24/24]
Final reduction ratio	3.143 [44/14]
Clutch	Wet multi-disc, manual

Frame

Frame type	Perimeter, steel
Rake/Trail	26° / 94 mm
Wheel travel, front	150 mm
Wheel travel, rear	180 mm
Tyre, front	100/80-14
Tyre, rear	120/80-14
Steering angle, left / right	38° / 38°

Suspension

Suspension, front	35 mm inverted fork
Suspension, rear	New Uni-Trak

Brakes

Brakes, front	Single 240 mm petal disc
	Twin-piston
Brakes, rear	Single 190 mm petal disc
	Single-piston

Dimensions

Dimensions (L x W x H)	1,900 mm x 770 mm x 1,060 mm
Wheelbase	1,255 mm
Ground Clearance	230 mm
Seat height	805 mm
Fuel capacity	7.0 litres
Curb Mass	114 kg

Performance

Maximum power	7.6 kW {10.3 PS} / 8,000 rpm
Maximum torque	10.0 N.m {1.0 kgf.m} / 6,400 rpm
