MODE D'EMPLOI MD 13735 MEDION

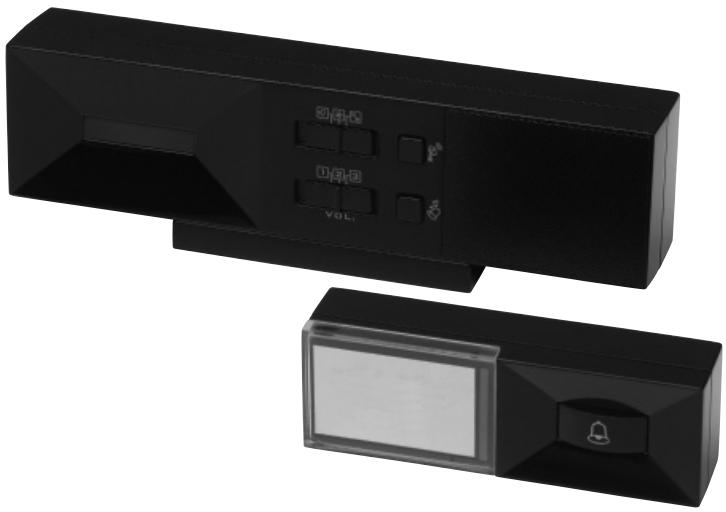

Sonnette extérieure sans fil

QUIGG ^® MD 13735

À propos de ce mode d'emploi....3

Symboles et avertissements utilisés dans ce mode d'emploi .... 4

Consignes de sécurité ....5

Utilisation conforme .... 5

Danger en cas d'utilisation de l'appareil par des enfants et personnes à capacité restreinte...... 5

Informations sur les piles 6

Conditions d'utilisation ....8

Émetteur 8

Récepteur 8

Ne jamais réparer soi-même l'appareil...... 9

Contenu de la livraison....9

Vue d'ensemble de l'appareil ......10

Récepteur 10

Émetteur 11

Mise en service de la sonnette....12

Insertion des piles.... 12

Première mise en service ....13

Sonnerie et volume 14

Signaux lorsque la sonnette est activée...... 14

Installation et montage 15

Récepteur fixé.... 15

Récepteur posé.... 15

Montage du pied.... 16

Montage de l'émetteur.... 16

Vissage du support mural.... 17

Remplacement de la pile de l'émetteur ..... 18

Synchronisation 18

Nettoyage de l'émetteur et du récepteur19

Recyclage....19

Données techniques.... 20

Déclaration de conformité......21

À propos de ce mode d'emploi

Lisez attentivement les consignes de sécurité avant de mettre l'appareil en marche et respectez les avertissements figurant dans le mode d'emploi.

Toutes les opérations sur et avec le présent appareil doivent être exécutées uniquement comme décrit dans le présent mode d'emploi.

Ayez toujours le mode d'emploi à portée de main. Si vous vendez ou donnez l'appareil, remettez impérativement aussi ce mode d'emploi.

Symboles et avertissements utilisés dans ce mode d'emploi

	DANGER !Avertissement d'un risque vital immédiat !AVERTISSEMENT !Avertissement d'un risque vital possible et/ou de blessures graves irréversibles !
	PRUDENCE !Respecter les consignes pour éviter toute blessure et tout dommage matériel !ATTENTION !Respecter les consignes pour éviter tout dommage matériel !
	REMARQUE !Information supplémentaire pour l'utilisation de l'appareil.
	REMARQUE !Respecter les consignes du mode d'emploi !
	AVERTISSEMENT !Avertissement d'un risque d'électrocution !
	Énumération / information sur des événements se produisant en cours d'utilisation
	Action à exécuter

Utilisation conforme

Cette sonnette extérieure sans fil est prévue pour envoyer un signal acoustique et/ou optique au récepteur lorsque le bouton de sonnette sur l'émetteur est actionné. Ne modifiez pas l'appareil et ne l'utilisez pas dans un autre but.

Consignes de sécurité

Danger en cas d'utilisation de l'appareil par des enfants et personnes à capacité restreinte

• Le présent appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes à capacités physiques, sensorielles ou mentales restreintes ou manquant d'expérience et/ou de connaissances s'ils sont surveillés ou s'ils ont reçu des instructions pour pouvoir utiliser l'appareil en toute sécurité et ont compris les dangers en résultant.
• Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil par l'utilisateur ne doivent pas être exécutés par des enfants, sauf si ceux-ci sont âgés de 8 ans et plus et sont surveillés.
• Conservez l'appareil hors de la portée des enfants de moins de 8 ans.
• Conservez les accessoires dans un endroit hors de la portée des enfants.

DANGER!

Conservez également les films d'emballage hors de la portée des enfants : risque d'asphyxie !

Informations sur les piles

Cette sonnette extérieure sans fil fonctionne avec des piles.

Les piles peuvent contenir des substances inflammables. En cas de manipulation incorrecte, les piles peuvent fuir, chauffer fortement, s'enflammer, voire même exploser, ce qui pourrait endommager votre appareil et nuire à votre santé.

Avertissement !

Risque d'explosion en cas de remplacement incorrect des piles.

Élimination des piles usées selon les consignes.

Veuillez respecter les consignes suivantes :

• Conservez les piles hors de la portée des enfants.
• En cas d'ingestion accidentelle d'une pile, informez immédiatement votre médecin.
• Ne chargez jamais de piles non rechargeables. Risque d'explosion !
• Ne court-circuitez jamais ni les piles ni les bornes d'alimentation de l'appareil !
• N'exposez jamais les piles à des températures élevées, p. ex. rayonnement solaire, feu ou similaire.
• Ne démontez pas les piles et n'essayez pas de les déformer.
  Vous risqueriez de vous blesser aux mains/doigts ou le liquide qui se trouve à l'intérieur des piles pourrait entrer en contact avec vos yeux ou votre peau. Si cela devait se produire, rincez les parties affectées abondamment à l'eau claire et consultez immédiatement votre médecin.
• Évitez tout choc brutal et toute secousse.
• Si nécessaire, nettoyez les piles et les contacts

de l'appareil avant d'insérer les piles.

• N'inversez jamais la polarité.
- Veillez à respecter le pôle plus (+) et le pôle moins (-) afin d'éviter tout court-circuit.
- Ne mélangez jamais des piles neuves avec des piles usées ni de piles de type différent pour éviter tout dysfonctionnement de l'appareil. De plus, la pile la plus faible se déchargerait trop fortement.

Si les piles sont usées, retirez-les immédiatement de l'appareil.

Retirez les piles de l'appareil si vous n'avez pas l'intention de l'utiliser pendant une période prolongée.

Remplacez simultanément toutes les piles usées d'un appareil par des piles neuves du même type.

Pour entreposer ou recycler des piles, isolez les contacts avec du ruban adhésif.

Conditions d'utilisation

Émetteur

• L'émetteur est équipé d'un boîtier étanche.
- En conditions optimales, l'émetteur a une portée de 100 m. Celle-ci peut être réduite par des bâtiments environnants.
- Des sources de brouillage possibles de l'émetteur sont notamment : le montage sur ou contre des pièces en métal ou du béton armé, les interférences haute fréquence de tout type, des appareils utilisant des fréquences voisines, des ordinateurs insuffisamment blindés.

Récepteur

• Protégez le récepteur de la sonnette sans fil de l'humidité et de la chaleur.
• Évitez de poser ou de fixer le récepteur dans des endroits insuffisamment aérés (p. ex. entre des étagères ou là où des rideaux ou meubles recouvrent les ouvertures d'aération).
• Faites en sorte qu'aucun corps étranger ou liquide ne puisse pénétrer dans l'appareil. Ne l'exposez pas à des gouttes d'eau ou éclaboussures ! Ne posez pas sur l'appareil d'objets remplis de liquide tels qu'un vase.
• Ne posez aucune source de feu nu (p. ex. des bougies allumées) sur l'appareil.

Ne jamais réparer soi-même l'appareil

ATTENTION!

Pour éviter tout danger, adressez-vous en cas de problème au centre de service après-vente Medion ou à un autre atelier spécialisé.

Contenu de la livraison

Au cours du déballage, vérifiez que les éléments suivants ont bien été livrés :

• Émetteur
  • 1 pile 3 V de type CR2032 pour l'émetteur
• Récepteur
  • 2 piles Mignon AA pour le récepteur
• Matériel de montage (4 vis, 4 chevilles, 5 étiquettes nominatives)
• Le présent mode d'emploi et les documents relatifs à la garantie

Si la livraison est incomplète, veuillez nous en informer dans les quinze jours suivant l'achat.

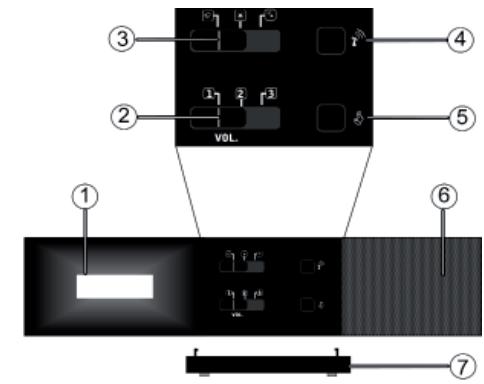

Vue d'ensemble de l'appareil Récepteur

③ ② ① VOL ④ ⑤ ⑥ ⑦

2) Bouton de réglage du volume

3) Bouton de sélection du signal

4) Touche d'émetteur

5) Touche de sélection de la sonnerie

6) Haut-parleur

7) Pied

8) Œillets de fixation

9) Compartiment à piles

10) Couvercle du compartiment à piles

11) Plaquettes d'arrêt

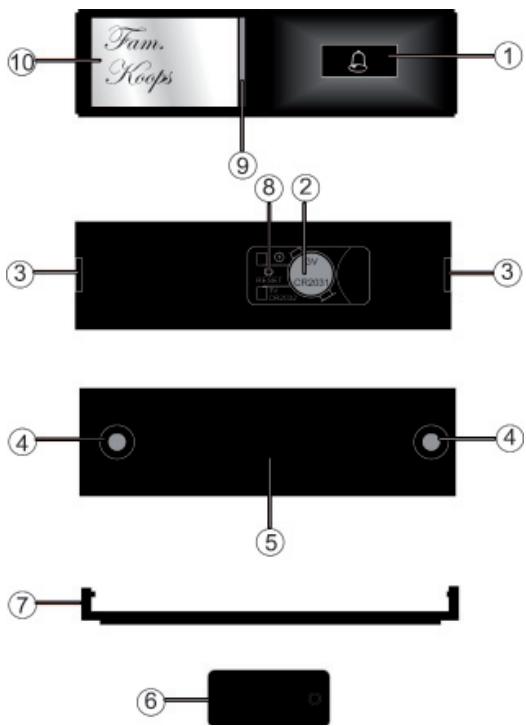

Émetteur

10 Fam. Keeps ① ⑨ ⑧ ② ③ ④ ⑤ ④ ⑦ ⑥

1) Bouton de sonnette

6) Couvercle du compartiment à pile

2) Compartiment à pile

7) Brides de montage mural

3) Rainures de ver-rouillage pour le support mural

8) Touche de reset

4) Œillets de montage mural

9) LED

5) Support mural

10) Porte-nom

Mise en service de la sonnette

Insertion des piles

Émetteur

L'émetteur fonctionne avec une pile de 3 V, type CR2032.

Desserrez les ergots de retenue pour enlever le cache frontal.
Dévissez la vis du couvercle du compartiment à pile.
L'émetteur est protégé contre les projections d'eau et le couvercle du compartiment à pile tient solidement sur ce dernier. Utilisez un objet dur et fin (tel qu'un petit tournevis plat) pour soulever prudemment le couvercle du compartiment à pile.
Veillez à respecter la polarité de la pile (le pôle + doit être dirigé vers le haut). Insérez la pile sous les ergots de guidage (2). Appuyez doucement sur la pile jusqu'à ce qu'elle s'enclenche distinctement dans l'ergot de retenue (1).

CR 2032 +

Remettez le couvercle du compartiment à pile en place et revissez-le solidement.

Pour remettre le cache frontal en place sur le boîtier, accrochez l'ergot de retenue dirigé vers la platine dans la rainure de verrouillage supérieure puis appuyez prudemment le cache frontal sur le boîtier jusqu'à ce qu'il s'enclenche distinctement.

Récepteur

Le récepteur fonctionne avec deux piles de 1,5 V, type AA (L6/LR6).

Enlevez le couvercle du compartiment à piles.
- Insérez les deux piles en veillant à respecter la polarité ! Le pôle moins des deux piles doit être en contact avec le ressort.
Remettez le couvercle du compartiment à piles en place.

Première mise en service

Pour que la sonnette extérieure sans fil fonctionne, l'émetteur et le récepteur doivent être synchronisés.

Une fois les piles insérées dans le récepteur, une sonnerie retentit pendant quelques secondes et la LED s'allume.

Procédez alors comme suit pour synchroniser l'émetteur et le récepteur :

Appuyez sur le bouton de sonnette de l'émetteur pendant que la LED du récepteur est allumée.
Une sonnerie retentit et l'émetteur est synchronisé avec le récepteur.

Si la LED s'éteint avant que les deux appareils soient synchronisés, redémarrez l'opération de synchronisation.

Sonnerie et volume

Sur le récepteur, vous pouvez régler et modifier à tout moment la sonnerie et le volume.

▶ Sélectionnez l'une des 16 sonneries ou mélo-dies disponibles en appuyant plusieurs fois sur la touche de sélection de la sonnerie.
Réglez le volume avec le bouton de réglage du volume VOL :

1 = faible ; 2 = moyen ; 3 = fort.

Sélectionnez le type de signal avec le bouton de sélection du signal :

	Uniquement sonnerie
	Uniquement LED bleue clignotante
	Sonnerie et LED bleue clignotante

Signaux lorsque la sonnette est activée

Selon le réglage choisi avec le bouton de sélection du signal, la LED bleue clignote sur le récepteur et/ou la sonnerie/mélodie retentit.

Installation et montage

Récepteur fixé

AVERTISSEMENT !

Pour monter les appareils, choisissez un endroit approprié et veillez à ne pas endommager de lignes électriques ou d'installation passant dans le mur lorsque vous percez les trous.

Les œillets de fixation au dos permettent d'accrocher le récepteur sur un mur.

Percez deux trous pour des chevilles de 6 mm.
▶ Insérez les chevilles dans les trous.
Vissez les grandes vis dans les chevilles en laissant la tête dépasser légèrement.

Vous pouvez maintenant accrocher le récepteur sur les têtes de vis.

Récepteur posé

Le bas du récepteur est en forme de pied et vous pouvez donc aussi simplement le poser sur un support.
Veillez à ce que ce support soit plat et antidérapant.

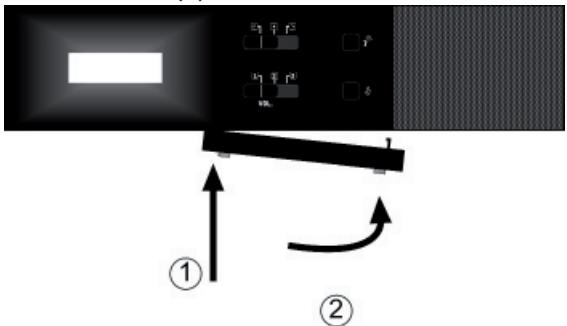

Montage du pied

Accrochez un crochet du pied dans le récepteur (1).
Puis appuyez comme illustré le pied contre l'émetteur jusqu'à ce que le deuxième crochet s'enclenche (2).

Montage de l'émetteur

Choisissez près de la porte un endroit approprié où vous souhaitez fixer la sonnette.

REMARQUE!

Avant de monter la sonnette, faites un essai pour vérifier si le signal est bien transmis de l'émetteur au récepteur. Ne montez pas l'émetteur sur du métal (cf. les remarques à la page 9).

Vissage du support mural

Enlevez le support mural de l'émetteur.
Le support mural se monte comme plaque arrière sur le mur.
▶ Marquez les deux trous à percer sur le mur.
Percez deux trous pour des chevilles de 6 mm.
- Insérez les chevilles dans les trous.
▶ Vissez le support mural avec deux des vis.
▶ Mettez le boîtier en place sur le support mural et appuyez ce dernier prudemment jusqu'à ce qu'il s'enclenche distinctement.

Porte-nom

▶ Inscrivez votre nom sur l'une des étiquettes fournies.
Si vous écrivez à la main, nous vous conseillons d'utiliser un crayon à encre indélébile.
Poussez le cache du porte-nom sur le côté et insérez l'étiquette avec votre nom.
Veillez à ce que l'étiquette repose directement sur la LED pour que le cache puisse être refermé complètement.
▶ Repoussez le porte-nom sur la sonnette.

Remplacement de la pile de l'émetteur

▶ Ouvrez le compartiment à pile de l'émetteur.
Soulevez prudemment du doigt ou à l'aide d'un objet pointu (p. ex. la pointe d'un stylo à bille ou un cure-dents) la pile du compartiment (1).

CR 2032 +

Synchronisation

Si les piles ont été remises dans l'appareil ou remplacées, l'émetteur et le récepteur doivent éventuellement être synchronisés. Après le remplacement des piles, veuillez tout d'abord tester le fonctionnement. En cas d'absence de connexion, synchronisez l'émetteur et le récepteur comme suit :

Appuyez sur la touche d'émetteur du récepteur.
Appuyez sur le bouton de sonnette de l'émetteur. La mélodie sélectionnée retentit et/ou la LED du récepteur clignote. L'émetteur et le récepteur sont alors synchronisés.

Vous pouvez synchroniser un émetteur du modèle MD 13735 avec plusieurs récepteurs du modèle MD 13735. Procédez pour cela comme décrit ci-dessus.

Nettoyage de l'émetteur et du récepteur

• Pour nettoyer le récepteur, utilisez un chiffon sec et doux.
• Pour nettoyer l'émetteur, vous pouvez utiliser un chiffon doux mouillé et un produit nettoyant non agressif.
• Évitez les solvants et produits d'entretien chimiques qui risqueraient d'endommager la surface et/ou les inscriptions de l'appareil.

Recyclage

Emballage

Votre appareil se trouve dans un emballage de protection afin d'éviter qu'il ne soit endommagé au cours du transport. Les emballages sont des matières premières et peuvent être recyclés ou réintégrés dans le circuit des matières premières.

Ne jetez pas les pièces de la sonnette sonnette extérieure sans fil dans les ordures ménagères. Contactez votre centre administratif local afin de vous informer des différentes possibilités de recyclage.

Les piles usagées ne sont pas des déchets domestiques. Elles doivent être déposées dans un lieu de collecte des piles usagées.

Données techniques

Pile du récepteur : 1,5 VDC, type AA/LR6/R6

Piles de l'émetteur : 3 VDC, type CR2032

Émetteur étanche : IPX4

Portée : 100 m max.

Fréquence : 433 MHz

CE

Copyright © 2012. Tous droits réservés.

Le copyright est la propriété de la société Medion®.

Sous réserve de modifications techniques et visuelles ainsi que d'erreurs d'impression !

Déclaration de conformité

Par la présente, Medion AG déclare que cette sonnette extérieur sans fil est conforme aux exigences fondamentales ainsi qu'aux autres prescriptions pertinentes de la directive 1999/5/CE.

Vous trouverez la déclaration de conformité sur Internet à l'adresse : http://www.medion.com/conformity.

QUIGG®

Medion France 75 Rue de la Foucaudière 72100 LE MANS France

Service Hotline: [phone] (appel non surtaxé) Service PREMIUM hors garantie: 08 92 35 05 40 (0.34 EUR/min)

E-Mail: Pour nous contacter, merci de vous rendre sur notre site internet (www.medion.fr) à la rubrique « Service » puis « Contact »
