PUNISHER 10D2 - Caisson de basses Rockville - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer)
Marque	Rockville
Modèle	PUNISHER 10D2
Diamètre du haut-parleur	10 pouces (25.4 cm)
Configuration de la bobine	Double bobine 2+2 ohms
Impédance nominale	2 ohms (bobines en parallèle) ou 4 ohms (bobines en série)
Puissance RMS recommandée	400-600 watts RMS
Puissance crête	1200 watts
Réponse en fréquence	30 Hz - 250 Hz
Sensibilité	86 dB (1W/1m)
Profondeur de montage	Environ 14 cm
Type de cône	Polypropylène ou papier traité (selon série)
Matériau de la suspension	Caoutchouc
Dimensions du panneau avant	28 cm x 28 cm
Poids	Environ 8 kg
Utilisation recommandée	Caisson de basses pour voiture ou home cinéma
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Éviter l'humidité.
Sécurité	Ne pas dépasser la puissance RMS recommandée. Vérifier les connexions.
Pièces détachées	Contacter le service client Rockville pour remplacement de bobine ou membrane.

FOIRE AUX QUESTIONS - PUNISHER 10D2 Rockville

Quelle est l'impédance du PUNISHER 10D2 ?

Le caisson possède deux bobines de 2 ohms chacune. Vous pouvez les câbler en parallèle (1 ohm) ou en série (4 ohms). Vérifiez la capacité de votre amplificateur.

Quelle puissance d'ampli recommandez-vous ?

Une puissance RMS de 400 à 600 watts est idéale. Veillez à ne pas dépasser la puissance crête de 1200 watts pour éviter d'endommager le haut-parleur.

Comment installer le caisson dans une voiture ?

Placez le caisson dans le coffre ou sous un siège. Assurez-vous qu'il est bien fixé pour éviter les vibrations. Connectez les câbles d'alimentation et de signal selon le schéma fourni.

Quel type de caisson convient ?

Ce subwoofer est conçu pour un caisson clos ou bass-reflex. Un volume de 20 à 30 litres est recommandé pour une performance optimale.

Comment nettoyer le haut-parleur ?

Utilisez un chiffon doux et sec pour dépoussiérer le cône et la suspension. Évitez les produits chimiques et l'humidité qui pourraient endommager les matériaux.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage est d'environ 14 cm. Assurez-vous que votre caisson a assez d'espace intérieur pour accueillir le moteur et l'aimant.

Puis-je utiliser ce caisson avec un ampli home cinéma ?

Oui, à condition que l'amplificateur délivre la puissance adaptée (400-600W RMS) et que l'impédance soit correcte (4 ohms si vous câblez les bobines en série).

Que faire si le cône émet un bruit de frottement ?

Un bruit anormal peut indiquer une bobine endommagée ou un défaut d'alignement. Arrêtez immédiatement l'utilisation et contactez le service après-vente Rockville.

Quelle est la garantie du produit ?

Rockville offre généralement une garantie de 1 à 3 ans selon le revendeur. Conservez la facture d'achat pour toute réclamation.

Comment vérifier la polarité des connexions ?

Utilisez une pile 1,5V pour tester : reliez les bornes du haut-parleur à la pile. Si le cône se déplace vers l'extérieur, la polarité est correcte. Sinon, inversez les fils.

MODE D'EMPLOI PUNISHER 10D2 Rockville

10" DVC 2-OHM CAR SUBWOOFER

PUNISHER|10D2

1250W RMS CEA RATED · 2500W PROGRAM · 5000W PEAK

SPECIFICATIONS

Application: Subwoofer

Basket Type: Cast aluminum with black sanded finish

Cone: Ultra stiff black non-pressed paper cone

Dust Cap: Ultra-stiff polypropylene dustcap

Surround Style: High density thick stitched foam

Magnet Weight: 15.38 lbs

3" Dual 2 ohm 4 Layer Black Aluminum Voice Coil

Impedance: 2 ohm

CEA / RMS / Peak Watts: 1250 / 2500 / 5000

Frequency Response: 32.749Hz - 500Hz

TECHINCAL DATA

Cut-out Diameter: 10.04" (255.016mm)

Mounting Depth: 6.69" (169.926mm)

Gap Plate Inside Diameter: 3.31" (84.1mm)

Gap Plate Outside Diameter: 8.27" (210mm)

Gap Plate Thickness: 0.47" (12mm)

Yoke Outside Diameter: 8.27" (210mm)

Yoke Pole Diameter: 2.95" (75mm)

Yoke Thickness: 0.59" (15mm)

Washer Diameter: 0.47" (12mm)

Weight: 37.49Lbs

RECOMMENDED BOX DIMENSIONS

Sealed enclosure: 0.88 - 1.41 cubic feet

Vented Enclosure: 1.6 - 2.12 cubic feet

TS PARAMETERS SERIES

- Fs: 32.749Hz

• Qms: 2.729

• Cms: 0.076923m mm/N

- BI: 26.54 N/A

• Zmin: 10.5054 ohm

• Re: 4 ohm ±0.2 ohm

- Qes: 0.352

• Mms: 307.039g

- dBspl: 82.6

- Sd: 330.006cm²

- Qts: 0.312

• VAS: 11.9L/0.47 cu ft

PARALLEL

- Fs: 30.523Hz

• Qms: 2.387

• Cms: 0.088336m mm/N

- BI: 13.876 N/A

• Zmin: 2.704 ohm

• Re: 1 ohm ±0.2 ohm

- Qes: 0.307

• Mms: 307.785g

- dBspl: 82.9

- Sd: 330.006cm²

- Qts: 0.272

• VAS: 13.665L/0.47cu ft

XMAX

- 1-way: 27mm

- 2-way: 54mm

RockvilleAudio.com

LET'S GET SOCIAL

DESIGNED AND ENGINEERED IN THE USA, MANUFACTURED IN CHINA.

WOOFER WIRING CONFIGURATIONS

ONE 2Ω DVC WOOFER = 1Ω LOAD

ONE 2Ω DVC WOOFER = 4Ω LOAD

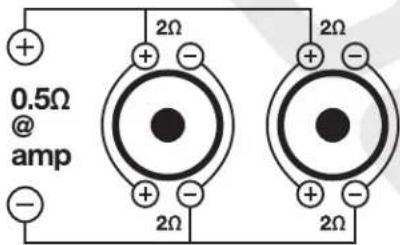

TWO 2Ω DVC WOOFERS = 0.5Ω LOAD

TWO 2Ω DVC WOOFERS = 2Ω LOAD

TWO 2Ω DVC WOOFERS = 8Ω LOAD

THIS DIAGRAM IS NOT RECOMMENDED FOR ROCKVILLE AMPLIFIERS
THREE 2Ω DVC WOOFERS = 1.34Ω LOAD

THREE 2Ω DVC WOOFERS = 3Ω LOAD

FOUR 2Ω DVC WOOFERS = 1Ω LOAD

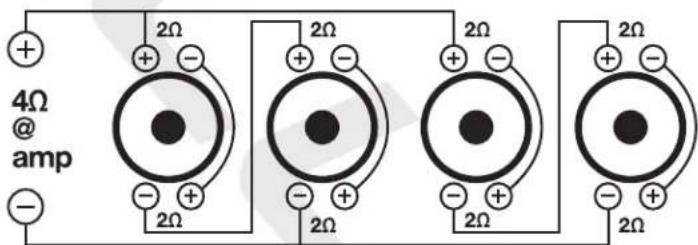

FOUR 2Ω DVC WOOFERS = 4Ω LOAD
