Type de produit	Climatisation split murale
Marque	Midea
Modèle	MIH22Q1HN18
Dimensions unité intérieure (LxHxP)	770 x 250 x 180 mm
Dimensions unité extérieure (LxHxP)	700 x 450 x 250 mm
Poids unité intérieure	8 kg
Poids unité extérieure	22 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance de refroidissement	2,5 kW (9000 BTU/h)
Puissance de chauffage	2,7 kW (9200 BTU/h) avec pompe à chaleur
Réfrigérant	R32
Modes de fonctionnement	Refroidissement, Chauffage, Déshumidification, Ventilation, Auto
Télécommande incluse	Oui, avec affichage LCD
Fonctions spéciales	Minuterie (veille/mise en marche), Mode nuit, Débit d'air silencieux, Mémorisation de panne
Filtre à air	Filtre lavable anti-poussière et antibactérien
Entretien et nettoyage	Nettoyer les filtres toutes les 2 semaines, nettoyer l'unité extérieure avec un chiffon humide
Consignes de sécurité	Ne pas utiliser de rallonge, installer sur un disjoncteur dédié, éviter les obstructions
Classe d'efficacité énergétique	A+ (refroidissement) / A+ (chauffage)
Niveau sonore unité intérieure	25-40 dB(A) selon mode
Niveau sonore unité extérieure	50-55 dB(A)
Pièces détachées et réparabilité	Filtres, télécommande, capteurs, ventilateur disponibles auprès du service après-vente

FOIRE AUX QUESTIONS - MIH22Q1HN18 MIDEA

Comment installer correctement le climatiseur Midea MIH22Q1HN18 ?

L'installation doit être réalisée par un professionnel qualifié. L'unité intérieure se fixe au mur avec un support, à au moins 15 cm du plafond. L'unité extérieure doit être placée sur une surface solide et dégagée. Effectuez les raccordements frigorifiques et électriques conformément au manuel.

Comment nettoyer les filtres de mon climatiseur Midea ?

Éteignez l'appareil et débranchez-le. Ouvrez le panneau avant, retirez les filtres. Lavez-les à l'eau claire (pas de détergent) et laissez sécher complètement. Remettez-les en place. Il est recommandé de les nettoyer toutes les deux semaines.

Que signifie le code d'erreur E1 sur l'afficheur ?

Le code E1 indique un défaut de la sonde de température de l'unité intérieure. Vérifiez les connexions de la sonde et contactez le service après-vente si le problème persiste.

Comment utiliser la fonction minuterie (timer) ?

Appuyez sur la touche 'TIMER' de la télécommande. Réglez l'heure d'arrêt ou de mise en marche souhaitée avec les touches +/-. Confirmez. Le symbole de minuterie s'affiche.

Le climatiseur ne refroidit pas assez, que faire ?

Vérifiez que les filtres ne sont pas encrassés, que les unités intérieure et extérieure ne sont pas obstruées, et que la température de consigne est inférieure à la température ambiante. Assurez-vous que la télécommande est en mode 'Cool' (Refroidissement).

Quel est le niveau sonore en mode nuit ?

Le mode nuit réduit le niveau sonore de l'unité intérieure à environ 25 dB(A), ce qui est très silencieux, idéal pour la chambre.

Puis-je utiliser une rallonge électrique pour l'alimentation ?

Non, il est impératif de brancher le climatiseur directement sur une prise secteur dédiée avec fusible ou disjoncteur. Une rallonge peut provoquer une surchauffe ou un incendie.

Comment obtenir la télécommande de remplacement ?

Vous pouvez commander une télécommande de rechange auprès du service client Midea ou sur des sites de pièces détachées. Utilisez la référence indiquée dans le manuel.

Quel type de gaz réfrigérant est utilisé ?

Ce modèle utilise le réfrigérant R32, qui est plus écologique et efficace que les R410A ou R22. Veillez à ce que les interventions sur le circuit frigorifique soient effectuées par un professionnel certifié.

Le climatiseur produit des bruits d'écoulement d'eau, est-ce normal ?

Oui, ce bruit est généralement dû à l'écoulement du condensat dans le tuyau d'évacuation. C'est normal. Si le bruit est excessif, vérifiez que le tuyau n'est pas bouché ou mal incliné.

MODE D'EMPLOI MIH22Q1HN18 MIDEA

Dimensions (unit: mm)

Capacity(kW)	A	B	C	D	E	F	G	H	I	J	K
kW 2.2	475	425	325	746	786	980	130	303	243	188	60
2.2 < kW 3.6	475	425	325	946	986	1180	130	303	243	188	60
3.6 < kW 7.1	475	425	325	1246	1286	1480	130	303	243	188	60

Specifications

Model		MIH8QIHNIB(A) MIH2QIHNIB(A) MIH2QIHNIB(A) MIH36QIHNIB(A)
Power supply		1-phase, 220-240V, 50/60Hz
Cooling1	Capacity	kW	1.8	2.2	2.8	3.6
		kBtu/h	6.1	7.5	9.6	12.5
	Power input W		15	19	27	29
Heating1	Capacity	kW	2.0	2.5	3.2	4.0
		kBtu/h	6.7	8.5	10.9	12.9
	Power input W		15	21	29	29
Airflow rate1	m3/h	300/263/266/250/233/26/200	400/575/550/525/500/275/250	550/464/428/392/356/320/285	550/469/439/409/378/349/38
Sound pressure level2	dB(A)	28/27/26/25/24/23/23	32/30/29/28/27/26/25	33/31/30/29/27/26/25	36/34/33/32/30/29/28
Indoor unit Packed	Net dimensions1(WxHxD)	mm	700x130x425		900x130x425
	Net dimensions(WxHxD)	mm	880x225x510		1080x225x510
	Net/Gross weight	kg	9.6/8.9	11.2/13.8/24.7	11.2/13.8/24.7
Panel	Net dimensions(WxHxD)	mm	980x64x475		1800x64x475
	Packed dimensions(WxHxD)	mm	1070x100x560		1270x100x560
	Net/Gross weight	kg	2.4/4.4		3/5.2
Pipe connections	Liquid/gas pipe	mm		963/90/27
	Drain pipe	mm		00/Φ3

Model			MIH45QI9N18(A) MIH56QI8N18(A) MIH7IQI9N18(A)
Power supply 1-phase, 220-240V, 50/60Hz
Cooling 1	Capacity	kW	4.5	5.6	7.1
		kBtu/h	15.4	19.1	24.2
	Power input W		30	40	52
Heating 1	Capacity	kW	5.0	6.3	8.0
		kBtu/h	17.1	21.5	27.3
	Power input W		30	40	52
Airflow rate 1		m3/h	850/702/655/607/560/512/465	1000/845/791/737/683/629/575	1050/96/853/790/726/663/600
Sound pressure level 1		dB(A)	39/37/36/35/34/33/32	45/43/42/40/59/57/56	47/45/44/43/42/41/40
Indoor unit	Net dimensions 2 (W×HxD)	mm	1200x130x425
	Packed dimensions (W×HxD)	mm	1280x225x950
	Net/Gross weight kg		14.3/7.7 15.5/18.8
Panel	Net dimensions (W×HxD) mm		1480x64x475
	Packed dimensions (W×HxD) mm		1570x100x560
	Net/Gross weight kg		3.8/6.5
Pipe connections 1	Liquid/gas pipe	mm	6.35/ 12.7	OD :25	9.52 / 15.9
	Drain pipe	mm

Notes: 1. Indoor temperature 27°C DB, 19°C WB; outdoor temperature 35°C DB; equivalent refrigerant piping length 7.5m with zero level difference. 2. Indoor temperature 20°C DB; outdoor temperature 7°C DB, 6°C WB; equivalent refrigerant piping length 7.5m with zero level difference. 3. Air flow rates are from the highest speed to the lowest speed, total / rates for each model. 4. Sound pressure level is from highest level to lowest level, total 7 levels for each model. Sound pressure level is measured 1.4m below the unit in an anechoic chamber. 5. Unit body dimensions given are the largest external dimensions of the unit, including hanger attachments.

Midea Building Technologies Division

Midea Group

Add.: Midea Headquarters Building, 6 Midea Avenue, Shunde, Foshan, Guangdong, China

Postal code: 528311

mbt.midea.com/global www.midea-group.com ics.midea.com

Midea reserves the right to change the specifications of the product, and to withdraw or

replace products without prior notification or public announcement. Midea is constantly

developing and improving its products.

4

Why Choose V8 One-way Cassette Indoor Units

True Feelings 1: During the installation of VRF systems, errors often occur when connecting the communication line, often resulting in project delay

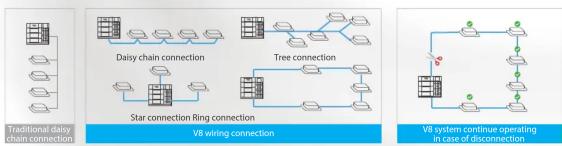

Support any topology communication*

En plus de la connexion traditionnelle en guirlande, le câble de communication prend en charge les connexions en arbre, en étoile, en anneau, etc. Le câblage est flexible, ce qui réduit considérablement les coûts d'installation et élimine tout risque de mauvais câblage sur site.

*Uniquement lors de l'utilisation de la communication HyperLink.

Vécu 2 : Je passais 200 jours par an dans d'autres hôtels à cause de voyages d'affaires. Le plus ennuyeux était de ne pas pouvoir dormir à cause du bruit du climatiseur la nuit.

Fonctionnement silencieux

Grâce à l'optimisation de la conception du moteur du ventilateur, du conduit d'air et de l'échangeur de chaleur, le nouveau conduit fonctionne avec un bruit aussi faible que 23 dB(A), créant un environnement plus silencieux et plus confortable.

Vécu 3 : Lors de l'utilisation du climatiseur chaque été, le climatiseur goutte toujours et salit le sol.

Anti-condensation automatique

Le cassette unidirectionnel peut automatiquement entrer et sortir du mode anti-condensation en détectant ses propres données de fonctionnement ; en mode anti-condensation, la machine peut modifier l'angle de sortie de l'aube directrice par intermittence pour éviter que la différence de température locale du panneau de guidage ne soit trop importante et éviter l'apparition de condensation.

2

Caractéristiques

Commutation automatique refroidissement-chauffage

Sélectionne automatiquement le mode refroidissement ou chauffage pour atteindre la température réglée.

Conception de corps ultra-mince

Conception de corps ultra-mince, la hauteur du corps de toute la série n'est que de 130 mm, ce qui permet d'économiser considérablement de l'espace et d'offrir une installation plus flexible.

Pompe de relevage à courant continu à retour numérique

Pompe à eau DC à retour numérique : détecte activement la vitesse de la pompe et le débit d'eau pour déterminer s'il y a un blocage, une atténuation ou un dommage, et donne un avertissement précoce pour éviter les fuites d'eau.

Une pompe de vidange avec une hauteur de relevage de 1200 mm est fournie en standard, simplifiant l'installation de la tuyauterie de vidange.
