MODE D'EMPLOI PRO-CFX DS18

OWNER'S MANUAL

MANUAL DEL USUARIO

PRO-CFX

2-WAY PASSIVE CROSSOVER

CROSSOVER PASIVO DE 2 VIAS

GENERAL SPECIFICATIONS / ESPECIFICACIONES GENERALES:

Passive Crossover Ways / Vias de Crossover Pasivo....2-Ways (High and Low Frequency)

2-Vías (Alta y Baja Frecuencia)

Frequency Crossover Point / Punto de Cruce de Frecuencia....3.5KHz (@ 4 OHMS)

Power Handling / Manejo de Potencia .... Up to 300 Watts / Hasta 300 Watts

Cut-Off Slope / Pendiente de Corte 12 dB/oct

Tweeter Attenuation / Atenuación del Tweeter ....(-3 dB/-6 dB)

Top Cover Material / Material de la Cubierta Superior....Steel / Acero

Bottom Cover Material / Material de la Cubierta Inferior......Clear Acrylic / Acrílico Transparente

CROSSOVER FEATURES / CARACTERISTICAS DEL CROSSOVER:

Capacitor Type / Tipo de Capacitador....NP Mylar

Coil Type / Tipo de Embobinado .... KSV

Terminal Type / Tipo de Terminal....Screw-On / Atornillable

Housing Material / Material de la Carcasa ......Metallic housing + plastic side covers + Clear Acrylic /

Carcasa metálica + Cubiertas Laterales de Plástico + Acrílico Transparente

Adjustments / Ajustes ...... Tweeter Attenuation/ Atenuación del Tweeter

MEASUREMENTS / MEDIDAS:

Overall Length / Largo Total 6.3" / 160 mm

Overall Depth / Profundidad Total 3.5" / 88 mm

Overall Height / Altura Total 1.5" / 38 mm

DS18® PRO

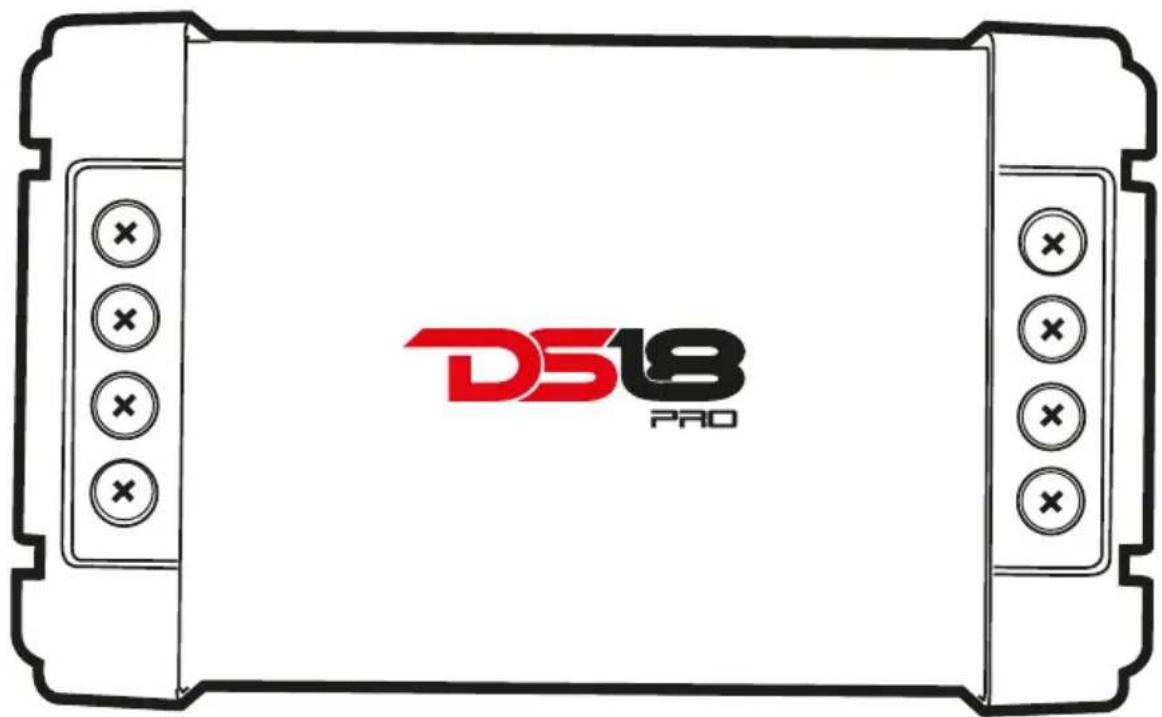

CONNECTORS / CONNECTORES:

■ TW-: Tweeter (Negative)
- 0dB: Tweeter (Positive)
- -3dB: Tweeter Attenuation -3dB (Positive)
- -6dB: Tweeter Attenuation -6dB (Positive)
- W +: Woofer (Positive) Connect to Speaker
- W-: Woofer (Negative) Connect to Speaker
- IN +: Input (Positive) Connect to Amp.
- IN-: ErInput (Negative) Content to App.

■ TW-: Tweeter (negativo)
■ 0dB: Tweeter (positivo)
-3dB: Atenuación del Tweeter -3dB (positivo)
- -6dB: Atenuación del Tweeter -6dB (positivo)
- W +: Woofer (positivo) Conectar al Altavoz
■ W-: Woofer (negativo) Conectar al Altavoz
- IN +: Entrada (Positiva) Conectar al Amp.
IN-:
