LS-T22 - Adaptateur d'objectif Neewer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur d'objectif
Marque	Neewer
Modèle	LS-T22
Fonction principale	Montage d'objectifs sur boîtiers avec des montures différentes
Compatibilité	Objectifs et boîtiers spécifiques (consulter la notice pour les montures supportées)
Matériau	Alliage métallique de haute qualité
Dimensions (diamètre)	Environ 70 mm
Dimensions (longueur)	Environ 30 mm
Poids	Environ 100 g
Monture côté objectif	Monture compatible avec les objectifs ciblés
Monture côté boîtier	Monture correspondant au boîtier
Finition	Noir mat, résistant aux rayures
Précision de fabrication	Haute précision avec ajustement sans jeu
Entretien	Nettoyer régulièrement avec un chiffon doux et sec
Nettoyage	Éviter l'utilisation de produits chimiques ou abrasifs
Sécurité	Ne pas utiliser sur des supports instables ; éviter les chocs
Stockage	Dans un endroit sec et à l'abri de la poussière
Accessoires inclus	Adaptateur uniquement
Garantie	Garantie fabricant standard (consulter le revendeur)
Service client	Contacter Neewer ou le revendeur agréé

FOIRE AUX QUESTIONS - LS-T22 Neewer

Cet adaptateur est-il compatible avec tous les objectifs ?

Non, la compatibilité dépend des montures spécifiques. Veuillez vérifier les montures supportées dans la notice ou sur le site du fabricant.

Puis-je utiliser cet adaptateur avec un objectif Nikon sur un boîtier Canon ?

Cela dépend du modèle LS-T22. Certaines versions permettent la conversion Nikon F vers Canon EF, mais il est essentiel de confirmer la compatibilité exacte avant achat.

Y a-t-il des contacts électroniques sur l'adaptateur ?

Le modèle LS-T22 est un adaptateur mécanique sans contacts électroniques. L'autofocus et le contrôle du diaphragme ne seront pas disponibles.

Comment installer l'adaptateur correctement ?

Alignez les repères de montage sur l'objectif et l'adaptateur, puis tournez doucement jusqu'à entendre un clic. Pour le retrait, appuyez sur le bouton de déverrouillage si présent.

L'adaptateur est-il stable une fois monté ?

Oui, l'adaptateur est conçu pour un ajustement précis et sans jeu. Assurez-vous qu'il est bien verrouillé pour éviter tout mouvement.

Puis-je utiliser des filtres ou des parasoleils avec l'adaptateur ?

Oui, si l'objectif dispose d'un filetage pour filtre, l'adaptateur n'interfère pas. Le parasoleil peut être utilisé normalement.

Comment nettoyer l'adaptateur ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les solvants ou les nettoyants abrasifs qui pourraient endommager la surface.

L'adaptateur affecte-t-il la qualité d'image ?

En théorie, un adaptateur peut légèrement dégrader la qualité, mais le LS-T22 est fabriqué avec précision pour minimiser les aberrations et préserver la netteté.

Que faire si l'adaptateur est bloqué ?

Ne forcez pas. Vérifiez l'alignement et appuyez sur le bouton de déverrouillage si disponible. Si le problème persiste, consultez un professionnel.

L'adaptateur est-il garanti ?

Oui, Neewer offre une garantie limitée. Contactez le revendeur pour les détails et les modalités de retour.

MODE D'EMPLOI LS-T22 Neewer

Les avertissements qui figurent dans cette notice ont été rédigés pour votre sécurité et celle d'autrui. Nous vous prions de lire attentivement ces remarques avant d'utiliser votre appareil. Il est fortement conseillé de conserver cette notice pour toute consultation ultérieure.

Aperçu du produit

L'appareil LS-T22 est un oculaire intelligent avec une fonctionnalité Wi-Fi intégrée. Il se fixe à un télescope et dispose d'une application dédiée (Neewer View App) pour la prise de photos et vidéos astronomiques avec votre téléphone ou votre tablette. Grâce à l'application, il est possible de choisir différents modes de caméra, de régler les paramètres de l'image et de partager vos captures sur les réseaux sociaux. La conception ergonomique de cet appareil réduit la fatigue oculaire et musculaire par rapport aux oculaires traditionnels.

• 7 réglages d'image : exposition, ISO, zoom, balance des blancs, saturation, contraste et netteté.
• 3 modes de prise de vue : photo, vidéo et time-lapse.

Précautions relatives à la batterie

1. Ne tentez pas de démonter, modifier ou réparer la batterie pour prévenir des fuites, une surchauffe, un incendie ou une explosion de la batterie.
2. Chargez toujours la batterie avec le chargeur d'origine ou homologué pour éviter les surcharges, les courts-circuits et autres risques.
3. Si vous remarquez une vitesse de charge ou un état du voyant inhabituels, arrêtez immédiatement la charge et contactez notre service client.
4. Gardez le produit à l'écart des matériaux ou substances inflammables et explosives.

Contenu de l'emballage

Oculaire électronique ×1

Chiffon de nettoyage ×1

Câble USB A vers USB C ×1

Pochette de rangement ×1

Illustration du produit

① Objectif
② Bouton d'alimentation : appui long
③ Micro
④ Port USB C
⑤ Logement pour carte
⑥ Antenne
⑦ Bouton de réinitialisation Wi-Fi : appui long

⑧ Voyant Blanc fixe : sous tension Rouge fixe : en charge Rouge clignotant : batterie faible (<5 %) Éteint : hors tension
⑨ Indication d'état Wi-Fi Blanc clignotant : connexion en cours Blanc fixe : connecté Éteint : hors tension ou non connecté

Mode d'emploi

I. Connexion de l'appareil (autorisations de l'application).
1. Téléchargez l'application NEEWER View. Ouvrez l'application et autorisez l'accès aux fonctions suivantes.

Accès aux services de localisation (choisir l'option de la localisation précise)

(Accès aux photos et medias)

(Access à l'appareil photo)

Mode d'emploi

II. Ajout d'appareils

1. Dans l'interface d'accueil (Home UI), appuyez sur "Ajouter des appareils intelligents" ou sur le bouton "+" de la barre de navigation.

(Interface d'accueil)

(A)out d'apparels

1. Sélectionnez un appareil à connecter. Si le Wi-Fi n'est pas activé sur votre téléphone une invite vous redirigera pour vous connecter à un réseau Wi-Fi nommé "NEEWER-LST22-XXXX" (mot de passe : 12345678). Une fois le réseau connecté, un point vert et le nom du réseau s'afficheront. Si le Wi-Fi est déjà activé, appuyez sur "Veuillez connecter l'appareil" et suivez les instructions ci-dessus.

(Demande d'activation du Wi-Fi)

1. Une fois l'appareil connecté, appuyez sur l'icône de l'appareil pour entrer dans l'interface de contrôle. De gauche à droite sur la barre d'état supérieure : signal Wi-Fi, batterie restante, affichage de l'application activé/désactivé, mode MUTE activé/désactivé.

(Interface de contrôle)

1. Sur le côté gauche, les utilisateurs peuvent régler l'exposition, l'ISO, le zoom, la balance des blancs, la saturation, la netteté et le contraste. Appuyez sur un réglage et faites glisser le curseur pour un ajustement précis. Pour masquer le curseur il faut appuyez sur la zone vide de l'écran.

(1) Exposition (EV) : 0-5000 (réglage manuel/automatique, incrément : 1 par défaut)

Définition : L'exposition détermine la luminosité ou l'obscurité d'une image.

(2) ISO : 0-100 (incrément : 1)

Définition : Une valeur ISO plus élevée laisse entrer plus de lumière dans l'image.

(3) Zoom (X): 100%-500% (1X, 2X, 3X, 4X, 5X, incrément: 1X)

Définition : Pour effectuer un zoom sur les sujets pour une vue plus détaillée.

(4) Balance des blancs (WB) : 2800K-6500K (réglage manuel/automatique, incrément : 1 par défaut)

Définition : Le réglage la balance des blancs permet de donner un aspect plus naturel à l'image.

(5) Saturation (Sat) : 0-128 (incrément : 1)

Définition : La saturation fait référence à la pureté des couleurs dans une image. Une saturation plus élevée donne des couleurs plus vives.

(6) Netteté (Sharp) : 1-100, (réglage manuel/automatique, incrément : 1 par défaut)

Définition : L'augmentation de la netteté permet d' ajouter de la définition aux contours des sujets.

Mode d'emploi

(7) Contraste : 0-100 (incrément : 1)

Définition : Le contraste définit la différence entre les zones claires et sombres d'une image. Si vous avez plus de contraste, vous ferez ressortir les détails et améliorerez la clarté.

1. Depuis le côté droit, les utilisateurs peuvent changer de mode caméra, ajuster les paramètres d'affichage, utiliser le bouton de déclenchement, accéder à la galerie et revenir à l'interface d'accueil (Home UI).

- Modes caméra : Sélectionnez entre photo, vidéo et time-lapse.

Les paramètres sur le côté gauche restent inchangés irrespective du mode.

(1) Photo : Pour la prise des photos et l'ajustement des réglages.
(2) Vidéo : Ce mode permet d'enregistrer des vidéos (lecture/pause), capturer le son (le microphone est activé par défaut) et ajuster les paramètres.
(3) Time-lapse : Pour la prise des vidéos en time-lapse et l'ajustement des paramètres.

Temps restant : Temps restant = Nombre de photos × vitesse d'obturation + (nombre de photos - 1) × intervalle (00:00.00, hh/mm/ss).

Durée finale de la vidéo : Durée finale = Nombre de photos/fréquence d'images (s), format : 00:00.00 (hh/mm/ss).

Intervalle : 1-60 s (1 s par défaut), ajustez en glissant/cliquant

Nombre de photos : 10-2000, ∞ (illimité), 10 (par défaut), 30, 50, 70, 100, 130, 150, 170, 200, 230, 250, 270, 300, 330, 350, 370, 400, 430, 450, 470, 500, 550, 600, 650, 700, 750, 800, 850, 900, 1000, 1300, 1700, et 2000, réglable en glissant/appuyant dessus.

Fréquence d'images : 24 (par défaut), 25, 30 et 60.

Interface de changement de mode de la caméra)

Mode d'emploi

(Interface des réglages Time-lapse)

(Interface video Time-Lapse)

Mode d'emploi

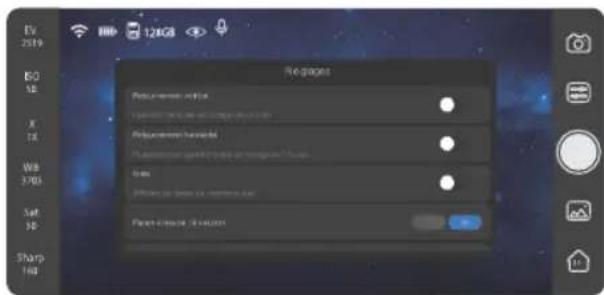

4. Paramètres d'affichage

Flip vertical : Appuyez sur la barre de défilement pour l' activer (désactivé par défaut).

Flip horizontal : Appuyez sur la barre de défilement pour l'activer (désactivé par défaut).

Grille : Appuyez sur la barre de défilement pour l' activer (désactivé par défaut). Résolutions : 1080P/2K (2K par défaut)

Réinitialiser les paramètres ISP : Appuyez sur ""Réinitialiser"" pour restaurer les valeurs par défaut.

(Paramètres d'affichage 10)

(Paramètres d'affichage II)

Mode d'emploi

5. Galerie

Retour : pour retourner à l'interface de contrôle.

Sélectionner : pour sélectionner plusieurs photos/vidéos.

Télécharger : Pour l'enregistrement des photos/vidéos sélectionnées (stockage local).

Supprimer : Pour la suppresion des photos/vidéos sélectionnées Pour télécharger/supprimer une certaine photo/vidéo, ouvrez la photo/vidéo et appuyez sur l'icône "télécharger" ou "supprimer.

(Interface utilisateur de la galerie)

(Interface de sélection)

Interface utilisateur sélectionnée)

Mode d'emploi

FR

(Interface de téléchargement)

(Interface utilisateur téléchargée)

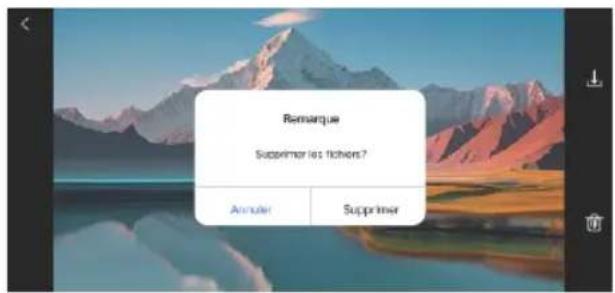

(Interface de confirmation de suppression)

Mode d'emploi

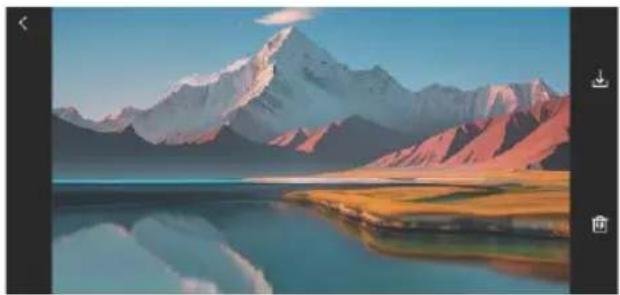

Pour télécharger/supprimer une photo/vidéo donnée, ouvrez la photo/vidéo et appuyez sur l'icône « télécharger » ou « supprimer ».

1. Depuis l'interface de l'appareil connecté, appuyez sur "Paramètres" pour le nom de l'appareil, le formatage de la carte TF, la réinitialisation des données et la vérification des informations relative à la version. Un point rouge apparaîtra lorsqu'une mise à jour du firmware sera disponible.

(Interface utilisateur des appareils connectés)

(Interface Paramètres)

12

Mode d'emploi

(Interface de layoutage de la carte TF)

Interface de réinitialisation d'usine

1. Si vous constatez qu'une mise à jour du firmware est disponible, appuyez sur "Version", puis sur "Mise à jour du firmware" pour effectuer la mise à jour. Une fois la mise à jour réussie, appuyez sur "Confirmer" pour redémarrer l'application. En cas d'échec de la mise à jour, les causes probables de l'échec seront affichées.

(Interface utilisateur de la version)

Mode d'emploi

V. Aide

1. Appuyez sur le bouton «> dans l'interface d'accueil pour accéder à la page d'aide et lire la notice.

VI. Barre latérale

1. Depuis l'interface de l'appareil connecté, appuyez sur l'icône à trois barres pour développer la barre latérale. Album, Paramètres et Mon Service Client seront affichés. Appuyez sur Album pour accéder à l'interface de l'album. Appuyez sur Paramètres pour accéder à l'interface des paramètres. Appuyez sur Mon Service Client pour accéder à l'interface du service client, écrire et soumettre votre feedback.

(Interface de l'album)

Interface de sélection d'album

Mode d'emploi

1. Ouvrez une photo dans l'album. La photo peut être visualisée en mode portrait/paysage, partagée et supprimée.

(Interface utilisateur de mon 5AV)

Consignes de sécurité

1. Manipulez l'appareil avec précaution lors de son déballage afin d'éviter les rayures indésirables.
2. Ne faites pas tomber le produit et ne le soumettez pas à des chocs violents.
3. Tenez-le à l'écart du feu, des produits inflammables et des explosifs.
4. Tenir à l'écart des acides forts. Ne pas immerger le produit dans l'eau ou l'exposer à l'humidité,
5. Ne pas démonter le produit, sauf si cela est préconisé dans ce document.
6. Ne pas charger le produit à proximité d'un feu ou dans un environnement chauffé.

Caractéristiques techniques

Modèle	LS-T22
Capacité de la batterie	3,7V 1900mAh 7,03Wh
Entrée DC	CC 5V, 2A
Taille	Diamètre de l'objectif : 31,6 mmDiamètre de l'oculaire : 54 mmHauteur : 87 mm (sans l'antenne)
Matériaux	Alliage d'aluminium, silicone
Poids	184g
Température de fonctionnement	-10~40°C
