| Type de produit | Ordinateur de bureau |
| Marque | MEDION |
| Modèle | MS 7091 |
| Système d'exploitation | Microsoft Windows XP |
| Processeur | Intel Pentium (modèle variable selon configuration) |
| Mémoire vive | 512 Mo à 1 Go (estimation) |
| Disque dur | Partitionné en 3 : système, sauvegarde, restauration |
| Lecteur optique | Graveur CD/DVD multiformat |
| Carte graphique | Sorties VGA, DVI, TV (S-video, composite) |
| Carte son | Stéréo, sorties surround, entrée microphone |
| Connectique | USB 2.0, IEEE 1394, PS/2, série, parallèle, LAN, modem/RNIS |
| Réseau | Fast Ethernet, Wi-Fi 802.11g, Bluetooth (optionnel) |
| Alimentation | 230 V, 50 Hz, puissance max. 300 W (estimation) |
| Dimensions | Environ 180 x 400 x 420 mm |
| Poids | Environ 10 kg |
| Sécurité | Arrêt d'urgence, protection contre les surtensions, débrancher avant ouverture |
| Entretien | Nettoyage avec chiffon doux, éviter l'humidité et la poussière |
FOIRE AUX QUESTIONS - MS 7091 MEDION
Questions des utilisateurs sur MS 7091 MEDION
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ordinateur de bureau au format PDF gratuitement ! Retrouvez votre notice MS 7091 - MEDION et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MS 7091 de la marque MEDION.
MODE D'EMPLOI MS 7091 MEDION
Ayez toujours ce manuel à portée de main à côté de votre PC. Conservez bien le mode d'emploi et l'emballage du PC pour pouvoir les remettre au nouveau propriétaire en cas de vente.
Nous avons articulé ce mode d'emploi de façon à ce que vous puissiez à tout moment, à l'aide de l'index, trouver les informations, classées par thèmes, dont vous avez besoin.
Vous trouverez un index à la fin de ce manuel. Afin de démarrer le PC immédiatement, veuillez vous reporter au chapitre « Consignes de sécurité » et « Branchements et Mise en marche »
Nous vous conseillons de lire également les autres chapitres afin d'obtenir des explications détaillées et des conseils d'utilisation de votre PC.
Le but de ce mode d'emploi est de vous informer sur votre PC dans un langage facilement compréhensible. La traduction de termes du jargon micro-informatique est souvent troublante, c'est pourquoi nous avons gardé des termes informatiques courants.
Vous trouverez également d'autres explications concernant votre PC dans l'aide En Ligne sur la page d'accueil de votre PC. Cliquer sur :
Informations sur votre PC

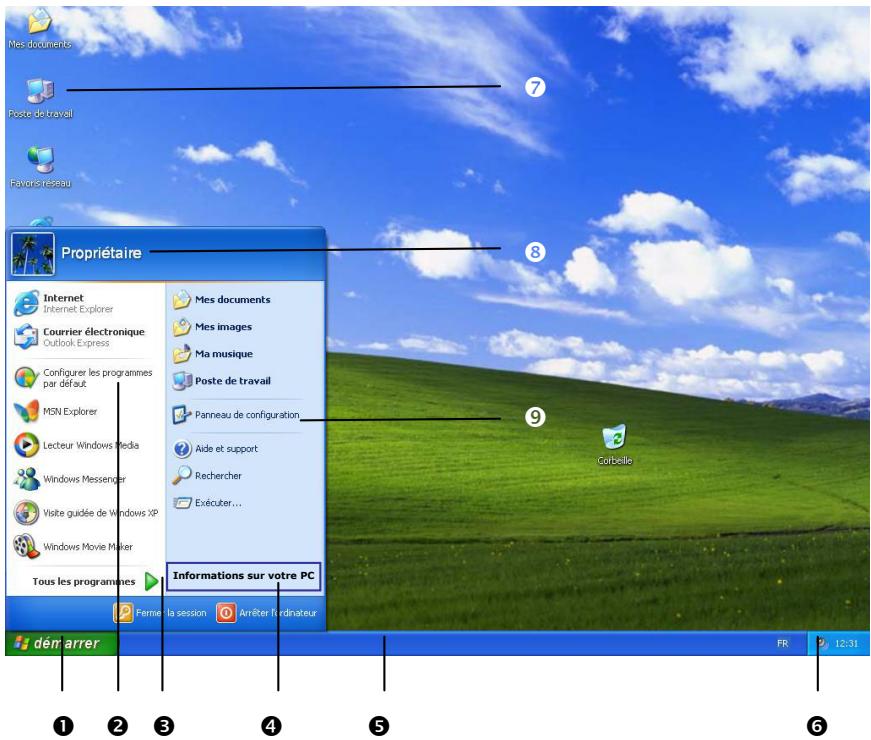

Pour vous servir des programmes d'application et du système d'exploitation, vous pouvez utiliser les aides qui vous sont proposées dans les programmes lorsque vous appuyez sur une touche (F1, la plupart du temps) ou que vous cliquez sur le bouton de la souris. Ces aides seront disponibles lorsque vous utiliserez le système d'exploitation Microsoft Windows® ou les programmes d'application.
Windows XP propose une présentation (voir sur la barre d'outils) à la découverte du système d'exploitation. Nous avons listé d'autres sources d'information intéressantes à partir de la page 77.
Il s'adresse aussi bien aux débutants qu'aux utilisateurs confirmés. Mis à part l'utilisation professionnelle que l'on peut en faire, le PC est conçu pour être utilisé dans les foyers. Les nombreuses possibilités d'utilisation conviennent à toute la famille.
Identification
Pour conserver la preuve de l'origine de votre PC, notez ici les informations suivantes :
Numéro de série
Date d'achat
Lieud'achat
Vous trouverez le numéro de série de votre PC au dos de votre ordinateur. Notez également le numéro sur votre carte de garantie.
LA QUALITE
Nous avons, par le choix des composants de l'ordinateur, fait particulièrement attention à la fonctionnalité, la simplicité d'utilisation, la sécurité et la fiabilité. Grâce à un concept matériel et logiciel équilibré, nous pouvons vous présenter maintenant un PC évolutif, qui vous procurera du plaisir aussi bien au travail que pour vos loisirs. Nous vous remercions de la confiance que vous accordez à notre produit et nous sommes heureux de vous accueillir comme nouveau client.
Copyright © 2005
Tous droits réservés.
Ce manuel est protégé par le code de la propriété intellectuelle.
Copyright Medion.
Marques:
MS-DOS® et Windows® sont des marques déposées Microsoft®.
Pentium® est une marque déposée Intel®.
Les autres noms de produit mentionnés dans ce document sont des marques de leurs propriétaires respectifs.
Sous réserve de toutes modifications.
Sommaire
Présentation de ce mode d'emploi
Sécurité 3
Sauvegarde des données 4
Vérification du matériel 7
L'emplacement du PC 8
L'emplacement de l'écran 8 Travailler comfortable 11 Lieux d'installation 11 Température ambiante 12
Branchement 13
Effectuer les connexions 13
Ouvrir et fermer le couvercle frontal 14 Connexion du moniteur 15 Installation du clavier et souris sans fil 16
Connexion du clavier/souris USB 18
Connexion du clavier/souris PS/2 18 Connexion de périphériques sur port parallèle 19 Connexion de périphériques sur port série 19 Connexion du modem/RNIS 19
LAN (Réseau local) 20 Connexion d'appareils sur le port USB 21 Connexion d'enceintes 21 Connexion d'appareils de réception 22 Connexion d'un microphone 22 Raccordement de l'antenne pour la réception TV/radio 22 Connexion du PC à un téléviseur 23 Raccorder une source d'enregistrement / Entrée Vidéo 2.3 USB/IEEE-1394 24 Connexion de l'alimentation 25
Première mise sous tension 26
Mise sous tension 26 Interrupteur secteur 26 Interrupteur principal 26 Description succincte de la page de démarrage de Windows 28
Travailler avec votre PC 33
La Souris 33
Leclavier. 33
Angle d'inclinaison du clavier 33 Les touches Alt, Alt Gr et Ctrl 34 Touches de fonctions multimedia 35 Nouveau réglage de la Souris et du Clavier 36
Le disque dur 37
Répertoire important 38
Le lecteur de disques optiques 39
Pour insérer un disque : 40 Écouter des CD / Établir une sélection 40 Comment retirer un CD 41 Lecteur de CD-ROM/DVD comme lecteur d'amorce 41
La technologie DVD 41
Les différences de formats du DVD 42 Le DVD-Video 42 Informations sur le CD-ReWriter 45
Le lecteur de carte 46
Le système graphique 47
Caractéristiques de performance 47 Fréquence de rafraîchissement élevé 47 Connexion du PC à un téléviseur 48
La carte son 50
Raccordement USB 51
IEEE 1394 (Cable électrique) 52
Possibilité d'utilisation du IEEE1394 52 Spécifications techniques 52
La carte radio/tv 53
Écouter la radio ou regarder la télévision 53
Fonctionnement du réseau 54
Qu'est-ce qu'un réseau ? 54 De quoi a-t-on besoin pour un réseau ? 55 Wireless LAN (réseau radio) 57 Bluetooth 58 Désactivation / Activation de Bluetooth/WLAN 59 Régler les problèmes dus au réseau 60
Modem/RNIS. 61
Qu'est-ce qu'un modem? 61 Port série COM 61
Logiciels 62
Découvrir Windows 62 Enregistrement sur CD 64 Installation de logiciels 65 Activation de Windows 67 BIOS Setup 67
Trucs et astuces 68
Options de présentation 68 Aides à l'utilisation 71 Programmation du système et information 72
Travail personnel. 77
Sauvegarde de Données et de Système 77
Sauvegarde de données 77 Programmes de maintenance 77 Fichier de réinstallation du mot de passe 77
Réinstallation du système 78 Correction d'erreurs 78
Windows® Update 79
Réinstallation de la configuration d'origine 80
Limites de la réinstallation 81 Mise en place de la réinstallation. 81
Service après-vente 82
Première aide sur les dysfonctionnements 82
Localisation de la cause 82 Erreurs et causes possibles 83 Assistance pour les pilotes 84 Avez-vous encore besoin d'aide ? 84
Nettoyage et entretien 85
Recyclage et élimination 85 Consignes de sécurité relatives à l'utilisation des piles 86
Transport. 87 Réparation 87 Consignes pour le technicien de maintenance. 88
L'ordinateur (PC) 91
Comment fonctionne un PC ? 91 Les logiciels 91 Saisie 91 La mémoire 91 Le CPU (processeur) 91 La sortie 92
Les utilisations du PC. 92
Traitement de texte 92 Bases de données 93 Dessiner et présenter 93
Apprendre et informer 93 Les jeux 94 Multimédia 94 Internet 95
Conformité aux normes 96
Compatibilité électromagnétique (CEM) 96 Sécurité électrique. 96 Ergonomie 96 Émissions acoustiques 97 Information sur la conformité du modem 97 Informations de conformité du clavier/souris sans fil, Bluetooth et du réseau sans fil 97
Conditions de Garantie 98 Responsabilité limitée 99
Sujet
Sécurité de fonctionnement 3
Sauvegarde des données 4
Veuillez lire ce chapitre attentivement et respectez les instructions. Vous serez ainsi assuré du bon fonctionnement et de la durée de vie de votre PC.
Ne laissez pas d'enfants sans surveillance jouer avec des appareils électriques. Les enfants ne sont pas toujours conscients des éventuels dangers. Ne laissez pas de sacs plastiques en évidence auprès des enfants, ils pourraient s'étouffer! N'ouvre jamais le boîtier du PC! Vous risqueriez une électrocution et seriez en danger de mort. N'utilise jamais votre PC lorsque le boîtier est ouvert. (Sauf si un de nos techniciens habilité vous le propose; débranchez la prise secteur AVANT toute ouverture du boîtier!) Les lecteurs de CD-ROM/CDRW/DVD contiennent des dispositifs laser classe 1, dans la mesure où ces appareils fonctionnent dans un boîtier de PC fermé. N'ôtez pas le couvercle des lecteurs, car des rayons laser invisibles peuvent en sortir. Ne regardez pas le rayon laser, même avec des instruments optiques, afin d'éviter de vous abîmer les yeux. N'introduisez notamment aucun objet à l'intérieur du PC par les fentes et ouvertures du boîtier. Vous pourriez ainsi provoquer un court-circuit, une décharge électrique ou même un feu, ce qui endommagerait votre PC. Les fentes et ouvertures du PC servent à son aération. Ne les couvrez pas, vous pourriez provoquer une surchauffe.
Reportez-vous au chapitre «Service après-vente» (voir page 82) afin de connaître les démarches à adopter :
si le cordon d'alimentation a fondu ou a été endommagé; si du liquide a été renversé sur l'appareil; si le PC ne fonctionne pas correctement; si le PC est tombé ou que le boîtier est endommagé.
Sauvegarde des donnees
Après chaque mise à jour de vos données, effectuez une sauvegarde sur un support externe (disquette, CD-R). Le fabricant ne peut être tenu pour responsable d'une perte de données et de ses éventuelles conséquences.
Sujet
Vérification du matériel 7
L'emplacement du PC 8
L'emplacement de l'écran 8
Première mise sous tension 26
Vérifiez qu'aucun élément ne manque à la livraison et informez-nous dans les 15 jours suivant votre achat si un élément avait manqué. Il vous faudra alors absolument fournir votre numéro de série.
Le PC que vous venez d'acquérir contient les éléments suivants :
PC et câbles
Télécommande et récepteur USB*
Clavier Windows+
Souris
Manuel de Microsoft Windows® + CD Recovery pour la réinstallation de votre système
CD de sauvegardes et de pilotes
Ce mode d'emploi
Carte de garantie
- optionnel
- Ces périphériques peuvent optionnellement être fournis avec une station réceptrice en tant qu'ensemble USB sans fil.
Un aspect à ne pas négliger est le lieu d'installation de votre PC. Nous allons donc nous attacher d'abord à celui-ci :

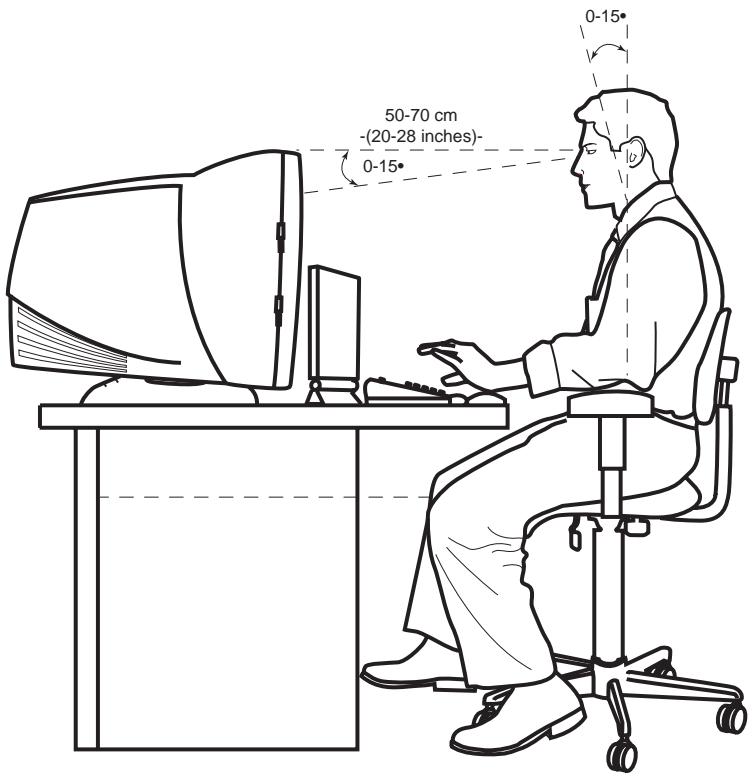

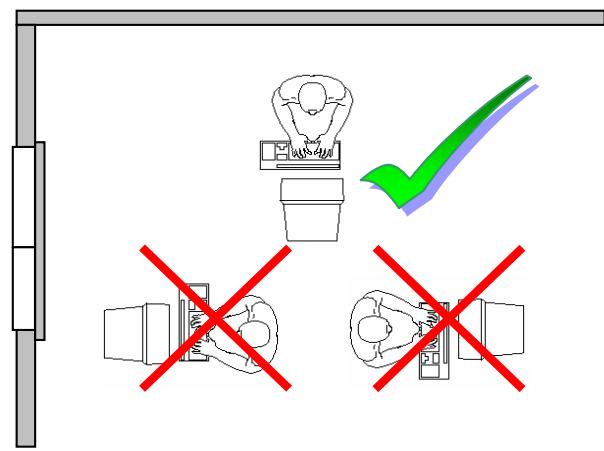

L'emplacement de l'ecran
Tenez compte du fait que le moniteur doit être installé de façon à éviter les reflets, les lumières aveuglantes et les contrastes trop forts (malgré la vue admirable par la fenêtre!).
L'écran ne doit jamais se trouver à proximité d'une fenêtre car c'est à cet endroit que la pièce est la plus claire à cause de la lumière du jour. Cette clarté rend plus difficile l'adaptation de l'œil à l'écran plus souvent.
L'écran doit toujours être disposé de façon à ce que le regard soit parallèle à la fenêtre.
La position avec le regard dos à la fenêtre n'est pas bonne étant donné que le reflet du jour à travers la fenêtre est directement en contact avec l'écran.
De même, le regard directement en face de la fenêtre n'est pas bon en raison du contraste entre l'écran sombre et la clarté de la lumière du jour peut provoquer des difficultés d'adaptation et des douleurs.
L'orientation en parallèle devrait également valoir pour la lumière artificielle.
Ceci signifie que les mêmes critères et raisons sont valables pour l'éclairage des bureaux et des lieux de travail avec une lumière artificielle.
Au cas où la pièce ne permette pas de positionner l'écran comme indiqué, il existe beaucoup d'autres solutions afin d'éviter les lumières aveuglantes, les reflets, les contrastes trop importants entre clair et nombre.... Par exemple : tourner, rabaisser ou rehausser l'écran.
On peut également améliorer cette installation en installant des stores à lames ou verticaux aux fenêtres, des murs de séparation ou en modifier les installations d'éclairage.
Attention : l'écran doit être positionné de manière à éviter les reflets, les lumières aveuglantes et les forts contrastes de luminosité.
Surface d'appui pour les mains : 5 - 10 cm Ligne supérieure de l'écran à la hauteur des yeux ou un petit peu en dessous Distance des yeux : de 50 à 70 cm
Espace pour les jambes (vertical) : au moins 65 cm Espace pour les jambes (horizontal) : au moins 60 cm
Travailer confortablement
Le fait de rester assis dans la même position pendant une période prolongée peut à la longue devenir inconfortable. Pour augmenter votre confort et réduire les risques de lésion, vous devez adopter une position d'assise correcte.
Dos - Lorsque vous êtes assis à votre poste de travail, veillez à ce que votre dos soit soutenu par le dossier de la chaise, en position droite ou légèrement inclinée vers l'arrière. Bras - Vos bras doivent être coulés et détendus, coudes près du corps, avant-bras et mains parallèles au sol. Poignets - Vos poignets doivent être aussi droits que possibles lorsque vous utilisez le clavier, la souris ou la boule de commande. Ils ne doivent pas être pliés vers le haut ou vers le bas ou latéralement de plus de 10 degrés. Jambes - Vos cuisses doivent être horizontales ou légèrement inclinées vers le bas. Vos jambes doivent pratiquement former un angle droit avec vos cuisses. Vos pieds doivent reposer à plat sur le sol. Au besoin, utilisez un repose-pied mais avant d'en occuper un, assurez-vous que la hauteur de votre chaise est correctement réglée. Tête - Notre tête doit être droite ou légèrement inclinée vers l'avant. Évitez de travailler avec la tête ou le tronc tordu dans une position non naturelle. Général - Changez fréquemment de position et faites souvent des pauses pour éviter la fatigue.
LIEU d'installation
Tenez YOUR ordinateur et tous ses périphériques à l'abri de l'humidité, de la poussière, de la chaleur et des rayons directs du soleil. Le non-respect de ces recommandations peut provoquer des pannes ou endommager le PC.
Placez et utilisez tous les composants sur une surface plane, stable et sans vibrations, afin d'éviter que le PC ne tombe.
Utilisez le PC à une température ambiante comprise entre +10°C et +35°C et une humidité relative comprise entre 30% et 70% (sans condensation). Éteint, le PC peut supporter des températures comprises entre -20°C et 50°C. En cas d'orage, débranchez l'appareil et tout le câble de l'antenne TV ou Radio (optionnel). Pour plus de sécurité, nous recommandons l'utilisation d'un dispositif de protection électrique, afin de protéger votre PC contre les dommages causés par les surtensions ou la foudre qui peuvent toucher le réseau électrique.
Ouvrez le rabat de gauche pour voir les illustrations correspondantes.
Remarque : les appareils décrits ne sont pas obligatoirement livrés avec l'ordinateur.
Effectuer les connexions
Tenez compte des remarques suivantes pour brancher correctement votre PC :
Rangez les câbles de façon à ce qu’on ne puisse pas marcher ou trébucher dessus. Ne posez aucun objet sur les câbles, cela pourrait les endommager. Ne branchez les appareils périphériques tels que le clavier, la souris, le moniteur, etc. que lorsque le PC est éteint afin d’éviter l’endommagement du PC ou des périphériques. Certains appareils peuvent être branchés lorsque le PC est en marche. Il s’agit en général d’appareils avec une connexion USB ou IEEE 1394 (FireWire). Dans tous les cas, suivez impérativement les consignes de sécurité des modes d’emploi correspondants. Installez le PC à au moins un mètre de distance des sources de brouillage magnétiques et de haute fréquence (division, enceintes, téléphone mobile, etc.) pour éviter les défaillances et les pertes de données. Prenez soin, en outre, de n’utiliser que des câbles blindés pour les branchements (max. 3 mètres). N’utilisez que le cordon d’alimentation fourni. Veillez à ce que tous les câbles de connexion soient raccordés aux périphériques correspondants afin d’éviter les ondes parasites. Débranchez les câbles dont vous ne vous servez pas. Seuls les appareils conformes aux normes EN60950 „sécurité pour les matériels de l’information” ou EN60065 „exigences de sécurité pour les appareils audio, vidéo et appareils électroniques analogiques” peuvent être raccordés à l’ordinateur.
Remarque: Vous n'avez besoin de brancher que les composants que vous utilisez avec votre PC. Si vous n'avez pas l'appareil décrit (par exemple l'imprimante), vous pouvez sauter ce passage et éventuellement y revenir plus tard.

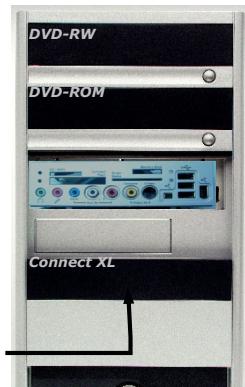

OUVRIR et FERMER le couvercle frontal
Quelques prises sont situées derrière le couvercle frontal. Cela présente un grand avantage : les connexions que vous utilisez fréquemment peuvent être rétablies facilement et rapidement sans devoir retourner l'ordinateur. Le couvercle protège les connexions.
Appuyez sur cette fermeture afin de faire glisser le couvercle vers le haut. Sur l'image à droite, le couvercle est ouvert.
Faites glisser doucement le couvercle vers le haut jusqu'à ce que vous entendiez un clic.
(Image symbolique)
Connexion du moniteur
Position sur la vue d'ensemble : W, W2 (optionnel)
Si votre ordinateur possède deux sorties moniteur, peu importe la sortie. Votre PC peut optionnellement être équipée d'une connexion numérique (DVI, W2). À l'aide d'un adaptateur, vous pouvez brancher la prise VGA de votre moniteur au port DVI. Faites attention à bien ajuster la prise et la fiche. Grâce à sa forme asymétrique, la prise ne peut être mise que dans une seule position dans la fiche.
- Branchez le câble de données du moniteur à la fiche bleue de la carte graphique (Vue d'ensemble: W, W2 = DVI, (optionnel) avec un câble de connexion numérique). Enlevez, le cas échéant, la bague de protection blanche de la prise du moniteur.
- Serrez bien les vis du câble du moniteur.
ATTENTION: Le système a été préconfiguré pour une résolution d'écran de 1024 x 768 pixels et un taux de rafraîchissement (refresh rate) 75Hz. Si votre moniteur n'est pas adapté à ces valeurs, il peut être endommagé.
Veuillez consulter le mode d'emploi de votre moniteur.
Si votre moniteur ne fonctionne pas avec ces valeurs, changez la configuration de la façon suivante :
- À propos du démarrage de votre PC, appuyez tout de suite sur la touche F8, jusqu'à ce qu'un menu de démarrage apparaisse. Si vous n'appuyez pas sur F8 au bon moment, le menu de démarrage n'apparaîtra pas et vous serez obligé de redémarrer le PC.
- Sélectionnez l'option de démarrage « Mode sans échec ». Vous pouvez ensuite ajuster les « Propriétés d'affichage »
Installation clavier et SOURIS sans FIL
(optionnelle). La transmission et la réception du clavier et de la souris sont libres de toute restriction angulaire. Il existe deux canaux de fréquence, l'un pour le clavier et l'autre pour la souris, permettant d'éviter tout dysfonctionnement lorsque vous travaillerez avec plusieurs appareils de transmission radio simultanément.
Avant de commencer à travailler avec votre nouveau clavier et votre nouvelle souris, prenez le temps d'effectuer quelques manipulations classiques.
Attention : Veuillez tirer et suivre les consignes de sécurité relatives à l'utilisation des piles à la page 86.
Mise en PLACE des PILES dans la SOURIS
La souris nécessite deux piles alcalines (Type: AAA).
Cache Compartment à piles (Image symbolique)
- Retirez le couvercle du compartiment des piles de la souris dans le sens de la flèche.
- Insérez les deux piles alcalines dans le compartiment qui leur est réservé.
- Remettez en place le couvercle du compartiment des piles.
Mise en PLACE des PILES dans le clavier
(Image symbolique)
Le clavier nécessite deux piles AA.
- Retirez le cache du compartiment à piles (1) sous le clavier en le poussant dans le sens de la flèche.
- Insérez deux piles AA. L'illustration dans le compartiment à piles indique comment insérer correctement les piles.
- Refermez le compartiment à piles.

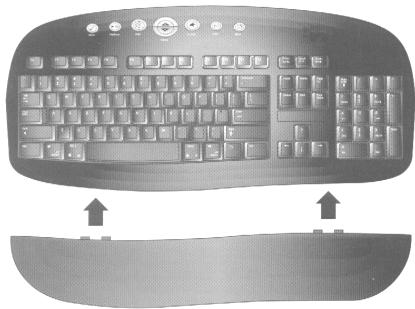

FIXER l'appuie-poignets
- Fixer l'appuie-poignets au clavier.
Connexion du récepteur
- Branchez le récepteur USB de la souris et du clavier à un port USB libre. Dans un souci d'esthétique, il est recommandé d'effectuer le branchement à l'arrière du PC.
Afin de conserver un fonctionnement optimal, la distance entre la station de réception et l'émetteur (clavier et souris) ne doit pas excéder 50 cm. Si la saisie n'est plus tout à fait fluide, remplacez les piles. L'utilisation du clavier et de la souris est décrite à partir des pages 33.
Si votre ordinateur est équipé d'un clavier et d'une souris reliés par câble, procédez comme suit :
Connexion du clavier/souris USB
Position sur la vue d'ensemble : E
Branchez le clavier/souris USB au port USB.
Connexion du clavier/souris ps/2
Position sur la vue d'ensemble : PS2-1 / PS2-2
Si vous branchez un clavier USB, veuillez vous reporter à l'étape suivante, sinon, n'en tenez pas compte.
Branchez le clavier au port PS/2 bleu situé à gauche de l'ordinateur. Si vous branchez une souris USB, veuillez vous reporter à l'étape suivante, sinon, n'en tenez pas compte.
Branchez le cordon de la souris au port PS/2 vert situé à droite de l'ordinateur.
Connexion de peripheriques sur PORT parallele
Position sur la vue d'ensemble: P (optionnel)
Grâce à leur forme asymétrique, la prise ne peut être mise que dans une seule position dans la fiche.
Si vous souhaitez connecter une imprimante à câble parallèle (25 broches), branchez le câble de l'imprimante à la fiche
d'imprimante de couleur bordeaux située à l'arrière de votre PC.
Serrez bien les vis.
Si vous souhaitez utiliser un scanner, qui doit être branché au port parallèle, vous devez également brancher le câble du scanner ici. L'imprimante sera alors branchée au scanner.
Connexion de peripheriques sur PORT SERIES
Position sur la vue d'ensemble: S (optionnel)
Vous pouvez connecter un modem externe, un lecteur de cartes ou un autre périphérique série.
Pour éviter l'endommagement des contacts, mettez la prise dans la fiche correctement. Grâce à leur forme asymétrique, la prise ne peut être mise que dans une seule position dans la fiche.
- Branchez le câble série à la fiche de connexion turquoise (S) située à l'arrière de votre PC.
- Serrez bien les vis.
Connexion du modem/rnis
Position sur la vue d'ensemble: Z
Selon le modèle que vous avez acquis, votre PC peut être équipé d'une carte modem ou d'une carte RNIS (Réseau Numérique avec Intégration de Services) afin de préparer votre PC à l'accès à Internet et à l'utilisation de fax.
MODEM
Le câble du modem a une prise RJ11 qui doit être branchée au modem, et une prise TAE qui s'adapte à une prise téléphonique analogique en N. Vous trouvez des informations complémentaires sur le modem au chapitre «Modem». ATTENTION! N'utilisez que des prises téléphoniques analogiques. Le modem intégré n'admet pas les valeurs de tension des systèmes téléphoniques numériques.
RNIS (RESEAU Numerique avec integration de services)
Le câble RNIS possède deux prises RJ45, de sorte que le côté branché à la fiche femelle importe peu.
- Branchez l'extrémité du câble de transmission à la fiche Z de votre PC. La fiche porte l'inscription «Line».
- Branchez l'autre extrémité à la prise téléphonique ou à la prise réseau existante.
ATTENTION! Utilisez exclusivement les appareils RNIS avec des installations téléphoniques numériques. Vous garantissez ainsi le fonctionnement correct de l'appareil et vous évitez que l'appareil ou les installations connexes soient eventuellement endommagées.
LAN (RESEAU LOCAL)
Position sur la vue d'ensemble : Q (optionnel)
Selon le modèle que vous avez acquis, votre PC peut être équipé d'une carte LAN (réseau local).
Le câble RNIS possède deux prises RJ45, de sorte que le côté branché à la fiche femelle importspe.
- Branchez l'extrémité du câble de transmission à la fiche de votre PC.
- Branchez l'autre extrémité à l'ordinateur.
Vous trouverez des informations détaillées sur le branchement au réseau dans le chapitre « Fonctionnement du réseau ».
Connexion d'appareils sur le PORT JEUX
Position sur la vue d'ensemble : G (optionnel)
Sur le port USB orange à plusieurs broches (G), on peut connecter des appareils de jeu (manettes de jeu, interfaces de jeu, volants, etc.) ainsi que des adaptateurs MIDI.
Grâce à leur forme asymétrique, la prise ne peut être mise que dans une seule position dans la fiche. Serrez bien les vis.
- Branchez le câble série à la fiche de connexion orange (G) située à l'arrière de votre PC.
- Serrez bien les vis.
Connexion d'enceintes
Position sur la vue d'ensemble : H, H2, H3, H4, U, U2
Vous pouvez connecter un casque, des enceintes amplifiées ou un cable de connexion audio (à l'amplificateur). Dans le manuel d'utilisation de votre chaîne stéréo, vous trouverez quel canal vous devez utiliser à cet effet (généralement Line In ou Aux).
- Branchez le câble à l'aide d'une prise jack stéréo de 3,5 mm dans la fiche verte (position H).
ORDINATEUR AVEC UN SYSTEME SURROUND
Si votre système est équipé d'un système surround, branchez le câble ainsi :
- Branchez le câble à l'aide d'une prise jack stéréo de 3,5 mm dans la fiche verte (position H).
- Connectez les haut-parleurs par la face arrêté au port rear (position H2).
- Vous pouvez brancher un haut-parleur central ou un subwoofer au port centre/subwoofer (position H3).
- Branchez d'autres haut-parleurs au port Back Surround en option (emplacement H4) et placez-les derrière vous pour la sonorisation d'ambiance.
- (optionnel) Afin de relier la sortie audio numérique, veuillez brancher le cable Cinch dans la fiche en position U (optical U2) et reliez le cable à un appareil audio ayant une entrée numérique Cinch selon le standard SPDIF.
Connexion d'appareils de reception
Position sur la vue d'ensemble: J, J2, T, T2
Ce port peut recevoir un cable servant à alimenter des sources audio externes (par exemple, un appareil stéréo, un clavier / synthétiseur).
- Branchez le cable à l'aide d'une prise jack stéréo de 3,5 mm à la fiche bleu clair (position J). Il est également possible de connecter un cable Cinch Stéréo (Position J2).
- Pour utiliser une source audio numérique, utilisez l'entrée (optionnel) en position T (optical T2). Veuillez utiliser un câble SPDIF-Cinch.
Connexion d'un microphone
Position sur la vue d'ensemble : I
- Branchez le microphone à la fiche rose (position I) à l'aide d'une prise jack mono de 3,5 mm.
- Ne placez pas le microphone directement devant les enceintes de façon à éviter un effet acoustique désagréable, qui se manifeste par du « larsen ».
Raccordement de l'antenne pour la reception TV/ RADIO
Position dans le schéma : Y, Y2
Si votre ordinateur est équipé d'une carte TV-Tuner, vous devez raccorder les cables coaxiaux de l'antenne (terreste ou cable) de 75 Ohms correspondants pour assurer la réception radio et télé.
- Reliez l'antenne radio fournie à la carte TV au moyen du câble correspondant (Y).
- Raccordez à la prise TV (Y2) de votre carte TV une ANTENNE TERRESTRE ou un cable TV.

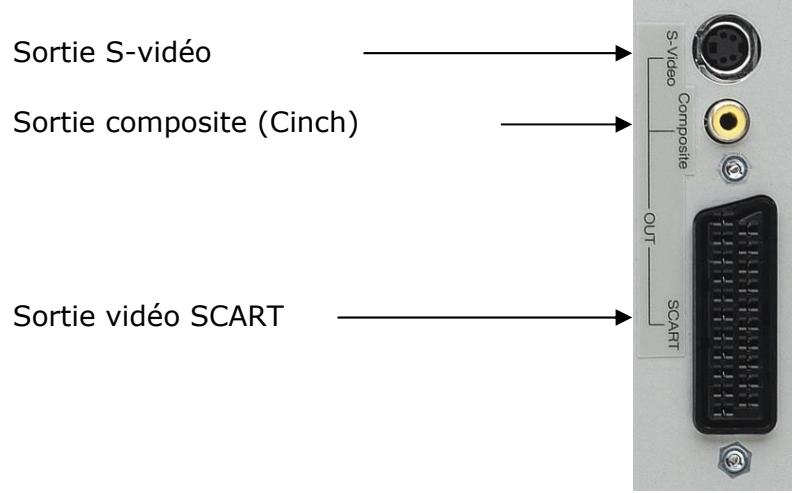

Connexion du PC a un televiseur
Position sur la vue d'ensemble : V, V2, V3 (optionnel)
Si votre carte graphique est munie d'une sortie TV, vous pouvez établir la connexion avec le câble nécessaire pour relier à votre téléviseur. Selon les possibilités du matériel, vous pouvez raccorder câble composite (Cinch, V), câble S-video (V2) ou câble Scart (V3).
Remarque: le port Scart ne peut être utilisé que pour la reproduction.
- Connectez votre PC à votre téléviseur avec le câble prévu pour votre téléviseur.
Raccorderune SOURCE d'enregistrement/entreevideo
Selon les possibilités du matériel, vous pouvez raccorder à votre ordinateur une source vidéo externe au moyen d'un cable S-video ou composite (Cinch). Ces raccordements vous permettent d'enregistrer des données vidéo et le cas échéant, de les retravailler.
- Insérez le câble de connexion Cinch dans la prise K et le câble S-video dans la prise L.
Attention: connectez votre module USB/IEEE 1394 après la première configuration de votre nouveau PC. De cette manière, vous évitez des confusions inutiles lors de l'installation. Normalement, ce module peut être connecté en cours de fonctionnement. Veuillez lire le mode d'emploi de votre périphérique pour plus d'informations.
Les tensions sortantes de l'ordinateur pour IEEE 1394 (6 pôles) ainsi que pour l'USB sont protégées par une sécurité (Limited Power Source conformément à EN60950). Ceci permet de protéger les périphériques reliés aux prises en question si l'ordinateur est l'objet d'un problème technique.
CONNEXION DES APPAREILS IEEE-1394 (FIL ELECTRIQUE)
Position sur la vue d'ensemble : F, F2 (optionnel)
Selon la nature des périphériques, différents câbles (6 pôles = F, 4 pôles = F2) peuvent être utilisés. Vérifiez le type de câble requis pour votre installation.
CONNEXION DES APPAREILS USB
Position sur la vue d'ensemble : E
La plupart du temps, vous trouverez plusieurs prises à votre disposition que vous pouvez utiliser au besoin.
- Branchez les appareils avec leurs fiches (imprimante, scanner, appareil photos) dans la prise correspondante.
Vous trouverez des informations détaillées dans les chapitres USB (à partir de la page 51) ainsi que IEEE-1394 (à partir de la page 52).
Remarque: Si possible, connectez toujours vos appareils sur leurs prises habituelles. Sinon, vous recevrez une information de « Nouveau périphérique détecté » et le système d'exploitation exigera une nouvelle installation du pilote.
Connexion de l'alimentation
Position sur la vue d'ensemble : X, X2
- Etablissez tout d'abord l'alimentation vers votre ordinateur et le moniteur en insérant le câble de raccordement secteur dans la prise et en le reliant à la connexion secteur de votre ordinateur (X).
Veuillez respecter les conseils de sécurité suivants :
Attention: même lorsqu'il l'interrupteur secteur est éteint, certaines pièces de l'appareil sont sous tension. Afin de couper l'alimentation électrique de votre ordinateur ou afin de mettre complètement l'appareil hors tension, retirez la fiche de la prise secteur.
La prise de courant doit se trouver après le PC et être facile d'accès. Ne branchez le PC qu'à une prise mise à la terre. N'utilisez que le cordon d'alimentation fourni. Pour plus de sécurité, nous recommandons l'utilisation d'un dispositif de protection électrique, afin de protéger votre PC contre les dommages causés par les surtensions ou la foudre qui peuvent toucher le réseau électrique. Si vous avez besoin d'une rallonge électrique, assurez-vous qu'elle corresponde aux caractéristiques exigées par le VDE. Demandez à votre Electricien. La partie alimentation électrique d'un ordinateur standard possède un interrupteur (position X2). Cet interrupteur vous permet d'allumer et d'éteindre l'ordinateur. Si l'interrupteur est sur OFF (0), le courant ne passe pas.
N'allumez pas encore votre PC !
Lisez d'abord le chapitre suivant pour savoir ce à quoi vous devez faire attention pour la mise en marche de votre PC.
Mise sous tension
Le PC est totalement pré-installé à la livraison. Vous n'avez pas à utiliser les CD livrés avec l'appareil. Pour certains programmes (par exemple le calcul de téléphonie ou les encyclopédies), il est cependant nécessaire d'insérer le CD correspondant, pour obtenir les données mémorisées sur le support. Le calcul vous le réclamera le cas échéant.
Une fois tous les branchements effectués et les vis serrées, vous pouvez démarrer le PC :
1ÈRE étape: démarrer
- Allumer le moniteur et les autres périphériques.
Interrupteur secteur
Position dans le schéma : X2
- Allumer l'interrupteur secteur en le mettant sur la position 1. (Mettez cet interrupteur sur 0 afin de couper l'alimentation électrique.)
Interrupteur principal
- Appuyez sur l'interrupteur principal (schéma N) une fois pour démarrer votre ordinateur.
Vous pouvez programmer la fonction interrupteur principal dans l'option gestion de l'énergie Windows® (voir aide en ligne). En général, l'ordinateur s'éteint si vous maintenez l'interrupteur principal enfoncé pendant plus de 4 secondes.
Attention! Si vous ne fermez pas correctement le système d'exploitation, (en utilisant arrêt), vous risquez de perdre des données.
2ÈME étape : démarrer la première installation
Le PC démarre et passe par différentes phases :
Remarque : aucun CD de démarrage (par exemple le CD Windows) ne doit se trouver dans le lecteur de CD-ROM, car le système d'exploitation ne serait pas chargé à partir du disque dur.
Le chargement dure un peu plus longtemps à la première installation. Une fois que toutes les données nécessaires ont été enregistrées, le système d'exploitation est complètement installé. Suivez les instructions sur l'écran. Chaque fenêtre explique les étapes à effectuer. La procédure d'accueil vous amène entre autres aux écrans et fenêtres suivants.
Si vous avez des questions, cliquez simplement sur
Contrat de licence
Lisez attentivement le contrat de licence. Vous obtiendrez des informations juridiques importantes sur l'utilisation de votre logiciel. Pour voir l'ensemble du texte, vous devez déplacer la barre de définition à l'aide de la souris, jusqu'à ce que vous arriviez à la fin du document. Donnez votre accord au contrat en cliquant sur l'option «J'accepte le contrat de licence». Cela vous donne le droit d'utiliser le produit suivant les conditions définies et d'ouvrir le pack Windows® «Premiers pas».
Nom de l'ordinateur
Lorsque vous indiquez un nom d'ordinateur, n’oubliez pas que le nom d’ordinateur doit être différent du nom d’utilisateur.
3ÈME étape: fin
Après le processus d'identification, la page de démarcation de Windows® s'affiche sur votre écran. Celle-ci peut être modifiée si vous souhaitez changer la présentation de l'écran de votre ordinateur. Cette modification n'entraîne cependant aucun changement fondamental d'utilisation.
Description succincte de la page de demarrage de windows
(L'illustration correspondante se trouve à la page suivante.)
Le bouton de démarrage
Cliquez une fois sur cette entrée avec le bouton gauche de la souris afin de faire apparaitre le menu démarrer.
2 Liste de programmes
Les programmes les plus récemment utilisés s'affichent alors. Le système d'exploitation les reconnaît automatiquement. En cliquant sur une entrée avec le bouton droit de la souris, vous pouvez déterminer quel programme vous souhaitez garder ou enlever de la liste. Cette opération n'efface pas le programme en question.
Tous les programmes
Vous trouvez tous les noms des programmes installés sur votre ordinateur. Vous pouvez également établir une sélection dans la liste en cliquant sur le bouton droit de la souris.
4 Informations sur votre ordinateur
Avec le bouton gauche de la souris, cliquez une fois sur cette entrée si vous souhaitez Broker des informations importantes sur votre ordinateur ainsi que des conseils utiles ou une aide.
5 Arrête
Pour arrêter votre ordinateur, cliquez avec le bouton gauche de la souris sur cette entrée.
6 Barre des tâches
La barre des tâches vous donne des informations sur le statut du système d'exploitation et sur les programmes en cours.
7 Icônes sur le bureau
Les icônes sont les symboles des programmes. En double-cliquant (appuyer deux fois sur le bouton gauche de la souris consécutivement et rapidement) sur le symbole, vous ouvrez l'application. Le bureau prend quasiment l'écran dans sa totalité et la page de démarrage ou autres liens auxquels vous pouvez avoir facilement accès.
Utilisateur
Le nom de l'utilisateur enregistré s'affiche. Pour modifier l'image affichée, cliquez simplement dessus.
9 Panneau de configuration
Il s'agit d'une partie importante de votre ordinateur. Elle vous permet de configurer celui-ci comme vous le souhaitez. Toutefois, nous vous recommandons de vous référer à „aide et solutions" pour connaître les effets de ces éventuelles modifications.
Sujet
La souris 33 Le clavier 33 Le disque dur 37 Le lecteur optique 39 Le lecteur de carte 46 Le système graphique 46 La carte son 50 Raccordement USB 51 IEEE 1394 (Cable électrique) 52 La carte radio/tv 53 Fonctionnement du réseau 54 Modem/RNSI 61 Logiciels 62 Trucs et astuces 68
La SOURIS
Vous pouvez soit faire rouler la molette de la souris (pour faire défilier les pages) soit cliquer dessus.
Pour faire défilier les pages en tournant ou cliquant sur la molette.
Si le pointeur de la souris ne se déplace pas sur l'écran de manière
fluide, essayez un autre support (tapis de souris). Les supports en verre ou métalliques peuvent poser des problèmes.
Le clavier
Dans cette section, vous trouverez des remarques utiles sur l'utilisation du clavier.
ANGLE d'inclinaison du clavier
À l'arrêt du clavier se trouvent deux pieds amovibles, grâce auxquels vous pouvez régler l'inclinaison du clavier. Tirez les pieds amovibles vers l'avant pour régler l'inclinaison du clavier.
pieds amovibles
Les touches ALT, ALT GR et CTRL
La touche Alt exécute, en combinaison avec d'autres touches, des fonctions bien précises. Ces fonctions sont définies par chaque programme. Pour avoir une combinaison de touches avec la touche Alt, tenez la touche Alt enfoncée pendant que vous appuyez sur une autre touche. La touche Alt Gr fonctionne de la même manière que la touche Alt, mais affiche des caractères spéciaux. La touche Ctrl (Contrôle ou Control) exécute, comme la touche Alt, des fonctions de programme.
Quelques combinaisons de touches utiles (selon le logiciel) :
| Combinaison de touches | Fonction et description |
| Alt + F4 | En général, quatre le programme actif ou ferme la fenêtre affichée. |
| Alt + Impr | Copie l'image de la fenêtre可以选择 dans le Presse-papiers. |
| Alt Gr + 8 | Produit la barre oblique inversée ( \ ). |
| Alt Gr + E | Produit le symbole de l'euro (€). |
| Alt Gr + à | Produit le symbole @ (prononcé « arobase ») utilisé pour les adresses de courrier électronique. |
| Ctrl + Alt + Suppr | Produit la « Sécurité de Windows » . |
(Certaines différences spécifiques à votre pays sont possibles)

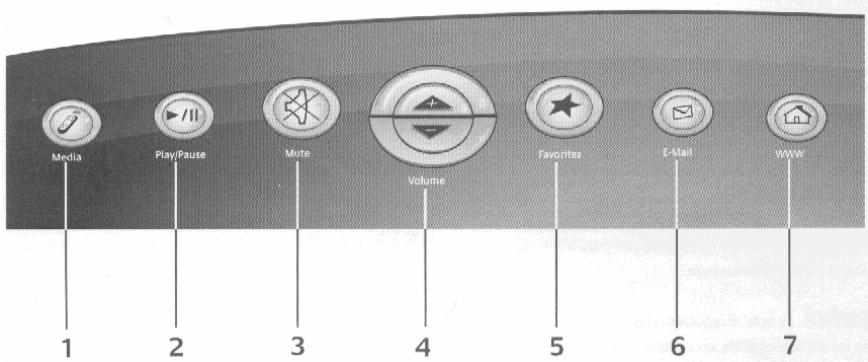

Touches de fonctions multimedia
En fonction de la configuration, vous trouvez sur votre clavier des touches multimédia ayant des fonctions correspondantes :
1 Media (par exemple mediaplayer)
Pour démarrer le programme intégré des fonctions de lecture.
2 Play/pause
Utilisez cette touche pour démarrer ou mettre en pause pour une courte période la lecture d'un titre, comme vous le feriez sur un lecteur CD traditionnel.
3 Mute
Pour activer ou désactiver les haut-parleurs connectés.
4 Volume
Cette touche augmente (+) ou diminue (-) le volume.
Permet d'ouvrir le dossier Favoris.
6 E-mail
Utilisez cette touche pour lancer le programme de messagerie électronique classique de votre système.
7 Internet
Avec cette touche, vous pouvez lancer le navigateur classique de votre système.
Nouveau reglage de la SOURIS et du clavier
Si vous vous trouvez dans une pièce où plusieurs appareils sont contrôlés par ondes radio, et si ces appareils interfèrent entre eux, un nouveau réglage du canal radio peut résoudre le problème. La procédure est très simple :
20 sec.
(3)
(4)
- Appuyez sur le bouton de connexion ("Connect") en haut du récepteur.
- Retournez la souris et appuyez sur la touche "Connect" à l'aide d'un objet pointu (par ex. un stylo à bille).
- Appuyez de nouveau sur le bouton de connexion ("Connect") en haut du récepteur.
- Retournez le clavier et appuyez sur la touche "Connect" à l'aide d'un objet pointu (par ex. un stylo à bille).
Vous trouverez des informations relatives au remplacement des piles à partir de la page 16.
Le DISQUE DUR
Le disque dur est la mémoire principale, qui offre une grande capacité et un accès rapide aux données.
Avec votre ordinateur, vous avez acquis une version OEM du système d'exploitation Microsoft Windows®, qui admet toutes les caractéristiques de performances de votre PC. Nous avons déjà configuré le disque dur de votre PC de telle manière que, en général, vous puissiez travailler de façon optimale sans avoir besoin de l'installer vous-même.
Le système d'exploitation Windows® ne peut pas utiliser toute la capacité du disque dur ; il existe à cet égard des différences entre l'affichage BIOS et l'affichage du système d'exploitation. Sur le disque dur se trouve le système d'exploitation du PC, d'autres programmes d'utilisation et des données de sécurité de telle sorte que toute la capacité est déjà utilisée.
Le disque dur est désigné par les lettres C, D ou E.
- N'essayez jamais d'éteindre l'ordinateur lorsque le voyant d'accès est allumé, vous pourriez perdre des données.
Habituellement, votre disque dur est partagé en plusieurs partitions (si votre configuration est différente, veuillez vous reporter au chapitre « Informations sur l'ordinateur » dans l'aide Windows®).
| Partition | Lecteur | Taille (env.) |
| Boot | C: | 50 % |
| Backup | D: | 40 % |
| Recover | E : | 10 % |
Dans la première partie (Boot) se trouve le système d'exploitation, les programmes d'utilisation et les documents et réglages des utilisateurs.
La deuxième partie (Backup) sert de sauvegarde des données et contient en plus des pilotes (D:\Driver) et des programmes d'utilisation (D:\Tools) pour votre PC.
La troisième partition (Recover) sert à la re-installation de la configuration d'origine de votre PC.
Repertoire important
Vous trouvez ci-après les répertoires les plus importants et la description de leur contenu.
ATTENTION: N'effacez ou ne modifiez pas ces répertoires ou leur contenu sinon les données seront perdues ou la fonctionnalité du système est mise en danger.
C:\ Dans le réseau de base du lecteur C: se trouvent des données importantes pour le démarrage de Windows. Dans la configuration d'origine, ces données sont masquées pour des raisons de sécurité. C:\Program Files Comme le nom le laisse déjà supposer, les programmes de ce répertoire installent les données de l'utilisateur. C:\Windows Le répertoire principal de Windows.
C'est ici que le système d'exploitation enregistre ses données.
C:\Documents and Settings Dans ce classeur se trouvent les réglages et les documents de tous les utilisateurs du PC. E:\ Recover C'est ici que se trouvent les données de sauvegarde avec lesquelles vous pouvez restaurer la configuration d'origine. D:\ Driver Dans ce classeur, vous trouverez les pilotes nécessaires à votre PC (déjà installés). D:\Tools Ici vous trouverez des programmes supplémentaires et d'autres documentations pour votre PC.
Le lecteur de disques optiques
Selon son modèle, votre PC est équipé d'un graveur CD-ROM, d'un lecteur DVD, d'un graveur DVD ou de ces lecteurs/graveurs combinés. Les lecteurs intégrés dans votre PC sont expressément désignés de sorte que vous puissiez sélectionner facilement le lecteur souhaité.
Le tableau ci-dessous vous indique les supports auxquels correspondent les lecteurs :
| Support | Graveur CD | DVD | Graveur DVD |
| CD | ✓ | ✓ | ✓ |
| DVD | × | ✓ | ✓ |
| CD-R/-RW | ✓ | ✓ | ✓ |
| DVD-R/-RW | × | ✓* | ✓* |
Vous pouvez lire un disque au moyen du lecteur approprié pour autant que le format du disque soit supporté par le lecteur et par le système d'exploitation. En d'autres termes, vous risquez de ne pas pouvoir lire un CD pour un autre système d'exploitation.
- Les supports DVD (DVD-R/RW) doivent être compatibles avec votre type de lecteur. Il existe différents formats (DVD-R, DVD+R, etc.) qui ne sont pas compatibles entre eux. La vitesse d'écriture propre à votre lecteur doit être supportée elle aussi.
Votre graveur de DVD est un lecteur multinorme, qui prend en charge les DVD-R et les DVD+R. Dans la mesure où cette technologie est encore relativement récente, il se peut que vous rencontriez des incompatibilités même en utilisant les médias appropriés. C'est pourquoi nous recommendons d'utiliser exclusivement des disques de marque et de vérifier leur compatibilité avec vos appareils. En revanche, les disques CD ne posent aucun problème et peuvent normalement être gravés sans aucune difficulté à l'aide de votre lecteur CD ou DVD (selon ce que vous possédez). Néanmoins, nous vous recommendons de vérifier quel média convient le mieux à votre appareil.
Pour inserer un DISQUE:
Remarque: Ne collez pas de feuilles de protection ou d'autres autocollants sur les CD. N'utilisez pas de CD déformés ou endommagés pour éviter d'abimer votre lecteur. Attention: N'utilisez pas de disques rayés, ébréchés, sales ou de mauvaise qualité. En raison de la vitesse de rotation élevée dans le lecteur, ils pourraient se casser, détruire vos données et endommager votre appareil. Examinez bien les disques avant de les insérer dans le lecteur. Si vous détectez des défauts ou des salissures, ne les utiliser pas. Les dommages provoqués par des supports défectueux sont exclus de la garantie et devront être réparés à vos frais.
Position sur la vue d'ensemble : a
- Appuyez sur la touche d'éjection (vue d'ensemble: B), à l'avant du lecteur optique, pour ouvrir le tiroir.
- Placez le disque, étiquette vers le haut, dans le tiroir, de façon à ce qu’il soit bien à plat.
- Appuyez de nouveau sur la touche d'éjection. Certains CD démarrent automatiquement lorsqu'ils sont insérés. Cela dépend du système d'exploitation et de la configuration correspondante.
Écouter des CD / établir une selection
Votre PC est en mesure de lire des CD audio, des DVD ou des CD/DVD de données de tous les lecteurs.
Lorsqu'un disque est inséré, une fenêtre s'ouvre et présente différentes options pour la reproduction. Les programmes suivants sont généralement à votre disposition :
Si la fenêtre ne s'ouvre pas, vous avez toujours la possibilité d'accéder au lecteur optique par l'explorateur ou le poste de travail.
Comment retirer un CD
Si vous souhaitez-retirer un CD, appuyez simplement sur le bouton d'éjection (vue d'ensemble: B).
Retirez le CD et placez-le dans la pochette CD dans un endroit sûr.
Lorsque l'ordinateur accède au lecteur de CD-ROM, le voyant correspondant est allumé. N'essayez pas alors de retirer le CD du lecteur.
Lecteur de cd-rom/dvd COMME lecteur d'amorce
On peut utiliser les lecteurs de disque optiques (CD/DVD/CDRW) pour le « Boot » (le démarrage) d'un système d'exploitation. Si
l'ordinateur ne démarre pas à partir du disque, bien qu'il s'agisse d'un disque de démarriage, insérez-le dans l'autre lecteur (si un second lecteur est disponible) et redémarrez l'ordinateur. Si cela ne fonctionne toujours pas, il se peut que cette fonction ne soit pas paramétrée dans le BIOS. Le cas échéant, vérifie cette éventualité.
La technologie DVD
Le Compact Disc (CD) a été introduit en 1982.
Le CD est aujourd'hui un moyen de stockage de données incontournable pour le multimédia, les yeux ordinateurs, et aussi en partie pour la vente. Un CD peut stocker jusqu'à 700 Mo de données, ce qui est trop peu pour memoriser un film entier de bonne qualité.
Le DVD (Digital Versatile Disc) a le même format qu'un CD, mais peut enregistrer davantage de données, parce qu'elles sont stockées de façon plus dense et éventuellement sur les deux faces.
Chaque face peut ainsi contenir deux couches d'informations (dual layer).
Grâce à la densité de données plus élevée, la vitesse de transfert est également beaucoup plus élevée que celle du CD, de telle sorte qu'un lecteur DVD 6 x transmet beaucoup plus de données qu'un lecteur de CD-ROM 6 x.
Le lecteur DVD est capable de lire aussi bien les DVD-ROM que les CD-ROM, et vous permet ainsi d'avoir accès à vos anciens supports de données.
Les differents formats du DVD
| Format | Face A | Face B | Capacité maxi |
| DVD-5 | SL | - | 4,7 Go |
| DVD-9 | DL | - | 8,5 Go |
| DVD-10 | SL | SL | 9,4 Go |
| DVD-14 | DL | SL | 13,2 Go |
| DVD-18 | DL | DL | 17,0 Go |
| SL=Single Layer, DL=Dual Layer | |||
Si certains médias ne fonctionnent pas sur votre lecteur, contrôlez sur notre site Internet l'éventuelle disponibilité de mises à jour du Firmware.
Le dvd-video
Propriétés particulières du DVD-Video :
jusqu'à 8 heures de film sur un DVD jusqu'à 8 pistes audio et 32 plages
meilleure qualité d'image que le VHS ou le SVHS navigation rapide, arrêt sur image, etc. choix de plusieurs perspectives de caméra Commandes de protection de la jeunesse - L'option « Contrôle parental » permet de rendre certaines scènes ou des films entiers accessibles uniquement à une tranche d'âge définie. Les lecteurs DVD peuvent être, par exemple, configurés de telle sorte que les scènes accessibles uniquement aux plus de 18 ans ne soient pas montrées.
Malgré la grande capacité de mémoire du DVD, les données doivent être extrêmement compressées pour parvenir à stocker un film entier. Cette compression extrême pour une qualité d'image excellente nécessite un système de codification d'images en MPEG2 du DVD. Ce système mobilise beaucoup de ressources du processeur, ce qui fait que l'ordinateur ne peut pas exécuter d'autres applications lorsqu'il lit un DVD-Video. Si vous le souhaitez ou que votre processeur est trop lent, nous vous conseillons d'utiliser ce que l'on appelle une carte MPEG2, qui possède un processeur propre pour la décompression.
Les films en version DVD sont distribués dans plusieurs régions, mais les règles CSS stipulent que chaque système de déchiffrement du CSS ne peut être installé que pour une seule région. La configuration de la région peut être modifiée jusqu'à cinq fois sur le logiciel de contrôle, la dernière configuration étant donc définitive. Si vous souhaitez modifier encore une fois la configuration de la région, vous devez faire appel au fabricant. Les frais d'envoi et de configuration sont à la charge de l'utilisateur.
Région 1
Tchécoslovaquie, Égypte, Finlande, France, Allemagne, États du Golfe, Hongrie, Islande, Iran, Irak, Irlande, Italie, Japon, Pays-Bas, Norvège, Pologne, Portugal, Arabie Saoudite, Écosse, Afrique du Sud, Espagne, Suède, Suisse, Syrie, Turquie, Grande-Bretagne, Grèce, ex-Yougoslavie, Slovaquie.
Région 3
Bruma, Indonésie, Corée du sud, Malaisie, Philippines, Singapour, Taiwan, Thaïlande, Vietnam
Région 4
Australie, Caraïbes (sauf les états US), Amérique centrale, Nouvelle-Zélande, Îles Pacifiques, Amérique du sud
Région 5
GUS, Indes, Pakistan, le reste de l'Afrique, Russie, Corée du nord
Région 6
VR Chine
Informations sur le CD-Rewriter
Tout d'abord, nous vous donnons quelques informations sur les CD Bruts. Les medias qui ont besoin d'un CD-ReWriter (Graveur) afin de creator des CD s'appellent des CD-Recordable (CD-R, écriture possible) ou CD-Rewritable (CDRW, réécriture possible).
CD BRUTS (cd-r / cd-rw)
Les CD bruts sont pressés et ensuite scellés. Dans le cas des CD bruts, les chiffres "zéro" et "un" sont brûlés par le laser du CD-ReWriter. Ils sont par conséquent plus sensibles que les CD traditionnels. Évitez pour cette raison
un rayonnement du soleil (UVA/UVB), des éraflures et des endommagements, des températures extrêmes
Le lecteur de CARTE
(Image symbolique)
Si votre ordinateur est équipé d'un lecteur de carte (schéma, D) vous pouvez utiliser les types de cartes suivants:
| Fente | Type de carte | Contacts de connexion |
| 1 | SmartMedia / XD | Présenter vers le bas |
| 2 | Memory Stick / Memory Stick Pro | Présenter vers le bas |
| 3 | SD (Secure Digital) MMC (MultiMediaCard) | Présenter vers le bas |
| 4 | CF (Compact Flash) IBM® Microdrive | Présenter vers l'avant |
| 5 | SmartCard (GSM, HBCI etc.) | Présenter vers le haut |
En insérant une carte dans une fente, un lecteur libre dans le poste de travail se met en marche et le voyant de contrôle (LED) s'allume.
Les connecteurs pour cartes à puce intelligentes (SmartCards) servent à insérer des cartes pour la banque à domicile (HBCI) ou le pilotage à distance. Si vous souhaitez utiliser l'interface de banque à domicile, demandez d'abord à votre banque si votre compte prend en charge l'accès par carte à puce.
- seulement s'il s'agit d'un support de données supplémentaire.
Votre ordinateur est équipé d'une carte graphique haute performance.
→ Accélération Haute Performance
Accélération interactive Direct3D Accélération vidéo pour DirectDraw/DirectVideo, MPEG-1, MPEG-2, DVD et la technologie vidéo Indeo® Gestion de l'alimentation ACPI
Frequency de rafraichissement ELEVEE
La carte graphique peut, en fonction de la résolution, offrir une fréquence de rafraîchissement de 60 Hz à 240 Hz.
| Résolution | Couleurs | Résolution | Couleurs |
| 640 x 480 | 8-, 16-, 32bit | 1600 x 900 | 8-, 16-, 32bit |
| 800 x 600 | 8-, 16-, 32bit | 1600 x 1200 | 8-, 16-, 32bit |
| 1024 x 768 | 8-, 16-, 32bit | 1920 x 1080 | 8-, 16-, 32bit |
| 1152 x 864 | 8-, 16-, 32bit | 1920 x 1200 | 8-, 16-, 32bit |
| 1280 x 960 | 8-, 16-, 32bit | 1920 x 1440 | 8-, 16-, 32bit |
| 1280 x 1024 | 8-, 16-, 32bit | 2048 x 1536 | 8-, 16-, 32bit |
Vous pouvez ajuster la configuration de la carte graphique à l'aide du programme d'aide «Propriétés de l'affichage»
Pour une restitution optimale, nous conseillons une fréquence de rafraîchissement de 75 Hz - 85 Hz, dans la mesure où votre moniteur le permet.
Une fréquence de rafraîchissement inférieure à 70Hz donne une image scintillante, à moins qu'il s'agisse d'un moniteur à cristaux liquides.
Connexion du PC a un televiseur
À l'aide des sorties vidéo à l'arrière de votre ordinateur, vous avez la possibilité d'utiliser un téléviseur comme écran du PC.
Pour connecter votre appareil à votre PC, il vous faut un câble S-video ou vidéo composite. Il n'est pas fourni, mais peut être acheté dans un magasin spécialisé. Regardez dans le mode d'emploi de votre téléviseur quel câble est nécessaire.
Pour connecter votre PC a votre televiseur, proceedz COMME SUIT:
Pour obtenir la fonction TV, il faut que la Télé soit connectée avant de démarrer le PC.
- Quittez Windows et éteignez le PC.
- Connectez l'entrée de vidéo composite, SCART ou de S-video de votre appareil à la sortie correspondante (position V/V2/V3) du PC.
Pour voir maintenant l'image de votre PC sur votre téléviseur, allumez le téléviseur.
- Démarrez le PC et attendez que Windows soit complètement chargé.
- Dans le programme « Propriétés de l'affichage » vous pouvez définir la configuration.
- Terminez la configuration en cliquant sur «OK».
- Les sorties vidéo à l'arrêt éo Cinch ou S-video située à l'avant de l'ordinateur.
La CARTE son
Votre ordinateur possède une carte son stéréo.
La carte son est compatible avec les standards Sound Blaster et Microsoft Sound System Version 2.0.
Elle garantit un fonctionnement optimal pour tous les programmes et les yeux courants.
Remarque: La sortie enceintes / casque est prévue pour des enceintes amplifiées ou un casque. Des enceintes non amplifiées ne vont pas sur cette sortie ou ne restituent qu'un son de qualité médiocre.
Si votre ordinateur est équipé d'une enceinte sonore (Surround), vous pouvez grâce au logiciel fourni, procéder aux installations nécessaires:
Cliquez sur le symbole suivant :
Double-cliquez sur ce symbole :
(Image symbolique)
Raccordement USB
Les appareils raccordés directement au bus USB ne doivent pas dépasser plus de 500 mA. La tension de sortie est protégée par une sécurité (Limited Power Source conformément à EN 60950). Si ces appareils nécessitent une puissance supérieure, il est nécessaire de vous munir d'un Hub (distributeur/ amplificateur). Jusqu'à 127 appareils peuvent être raccordés aux ports USB (Universal Serial Bus 1.1 et 2.0) à condition qu'ils respectent les normes USB. Le transfert de données s'effectue à 1,5 Mbits ou 12 Mbits, selon l'appareil connecté. USB 2.0 peut atteindre jusqu'à 480 Mbits.
Remarque: Branchez toujours, dans la mesure du possible, vos appareils USB au port sur lequel ils ont été installés. Sinon, ils recevront un nouveau code d'identification et le système d'exploitation voudra recommencer l'installation du pilote.
IEEE 1394 (cable electrique)
La connexion IEEE 1394 (optionnelle) également connue sous le nom de iLink® ou FireWire est un bus série standard pour le transfert rapide de données numériques TV/Video, PC et audio.
Possibilite d'utilisation du IEEE1394
Connexion d'appareils numériques de l'industrie des loisirs tels que : haut-parleurs, caméscope et magnétoscope numériques, Digital Video Disc (DVD), téléviseur etc.
Utilisations multimédia et vidéo.
Autres appareils comme par ex. imprimante, scanner etc.
Specifications techniques
Le transfert de données maximal correspond, en fonction de l'utilisation, à 100, 200 ou 400 Mbits/s, ce qui représente un transfert de données de jusqu'à 50 Mo par seconde.
Les appareils peuvent être branchés ou débranchés en cours de fonctionnement (Hot-Plugging).
Le câble standardisé (Shielded Twisted Pair -STP) comprend 6 veines. Deux conduits servent à l'alimentation (8 à 40V, 1,5 A max.) Les quatre conduits de signalisation servent au transfert de données, en particulier d'informations de contrôle. Certains appareils ne nécessitant pas d'alimentation électrique par câble, des prises à 4 pôles sont utilisées.
La tension de sortie est protégée par une sécurité (Limited Power Source conformément à EN 60950).
Remarque : Vous devez avoir raison parmi les portes IEEE 1394 à l'avant du PC, car ils ne peuvent pas fonctionner en même temps.
Si vous avez une carte combo, veillez aux points suivants :
Pour monter, démonter ou modifier une carte combo, vous devez disposer de la formation technique adaptée. Lisez à ce sujet le chapitre „conseils de sécurité" à partir de la page 1 ou demandez conseil à un technicien. Si vous souhaitez utiliser une autre carte modem ou RNIS, la carte combo modem/radio-TV ne peut être enlevée ou changée de place. La carte combo modem/radio-TV intégrée dans votre ordinateur ne fonctionne correctement que dans l'emplacement bleu prévu à cet effet.
Attention : dans un autre emplacement, il est possible que votre ordinateur ne redémarre plus.
La CARTE radio/tv
La carte radio/TV est une option. Notre ordinateur est peut-être équipée d'une carte combo. C'est le cas si, en plus du cable radio/TV, vous verrez une connexion modem ou RNIS vers l'extérieur. Les deux apparitions se trouvent alors sur une carte combo qui nécessite un emplacement combo spécial.
Écouter la RADIO ou regarder la television
Pour enregistrer ou écouter des programmes radio ou télévisés sur votre ordinateur, il vous faut un programme spécial. Vous trouvez ce logiciel facile à manipuler dans le menu démarrer dans la rubrique programmes; Home Cinema est déjà préinstallé sur votre ordinateur. Dans l'aide en ligne (F1), vous trouvez des indications supplémentaires. Dans la rubrique Paramètres → Autoscan vous pouvez lancer une recherche d'émetteurs afin de régler vos programmes. Vous pouvez utiliser le programme avec la commande à distance optionnelle (voir l'aide en ligne et/ou le mode d'emploi fourni séparément).
Le logiciel est réglé en fonction de la carte radio/TV intégrée et de la carte mère fournie. Si vous utilisez d'autres combinaisons de matériel, vous risquez de provoquer des dysfonctionnements.
Attention: Les enregistrements audio ou vidéo nécessitent beaucoup d'espace dans la mémoire (jusqu'à 2,4 Go/heure). Placez les données dont vous n'avez pas besoin dans „mes documents“ sur CD-Rs (CD enregistrables) ou enregistrez-les sur le lecteur D:
Fonctionnement du RESEAU
Si votre PC est relié à une connexion réseau Fast Ethernet, vous pouvez vous connecter au réseau.
Les explications suivantes concernent les PC qui sont munis d'une connexion réseau. Vous pouvez trouver d'autres explications sur le réseau dans le menu d'aide Windows®.
Qu'est-ce qu'un RESEAU?
On parle d'un réseau lorsque plusieurs PC sont reliés entre eux. Ainsi, les utilisateurs peuvent transférer des informations et des données de PC en PC et se partager leurs ressources (imprimante, modem et lecteurs optiques).
Voici quelques exemples en pratique :
Dans une entreprise, les informations sont échangées par Email et les rendez-vous sont centralisés.
Les utilisateurs se partagent une imprimante via le réseau et sauvegardent leurs données sur un serveur. Dans un foyer, les PC se partagent les accès au modem afin de se connecter à Internet. Il est possible de relier deux ou plusieurs PC afin de jouer à des jeux en réseau ou d'échanger des données.
De quoi a-t-on BESOIN pour un RESEAU?
Afin de permettre la communication entre PC, il faut remplir plusieurs conditions :
- Les PC doivent être munis d'une carte réseau qui supportent une technologie de réseau identique.
Si votre PC est muni d'une connexion réseau, celui-ci est compatible avec le Fast Ethernet Standard (10/100 Mbits), sauf contre-indication.
- âble de type Shielded Twisted Pair (CAT5) qui est muni d'une fiche RJ-45.
- Si deux pc sont reliés, il faut la variante type Cross-Link « câble croisé » de ce câble.
- Si plusieurs pc sont reliés, il faut disposer d'un boîtier commutateur ou Hub / Switch.
- Les PC reliés doivent avoir un système d'exploitation compatible avec une connexion réseau. C'est le cas avec Windows®.
- Les PC concernés doivent parler la même langue pour se comprendre. La langue du réseau est un protocole :
- Le protocole réseau est établi par l'intervention du service client. Si tous les PC ont charge le même client (par ex. « Client pour Réseau-Microsoft® »), la première condition est remplie. Notre PC, à condition qu'il soit muni de ce système, est pré-configéré en usine avec ce système.
- Afin que les données puissent être transportées par le réseau, un protocole de transport est nécessaire. Sur votre PC réseau, TCP/IP est pré-configéré. C'est le protocole le plus courant et absolument nécessaire pour l'accès à Internet. En général, vous n'avez besoin de IPX/SPX que si vous souhaitez vous connecter à un réseau Novell®.
- La configuration des protocoles doit être correcte. Dans votre PC réseau, le TCP/IP est configuré de telle manière que les réglages nécessaires sont automatiquement effectuels par le serveur DHCP. Celui-ci n'est disponible que dans des grands réseaux, Windows® ME et Windows® XP proposent un mecanisme qui automatise cette fonction et s'occupé de manière autonome des réglages. Vous pouvez aller chercher ces réglages dans la demande d'informations avec ipconfig/all.
- Afin de prendre possible l'accès général aux ressources, celles-ci doivent être autorisées. L'autorisation est donnée sur le PC sur lequel les ressources se trouvent (classeur ou imprimante). C'est là que peut être attribuée l'autorisation et éventuellement le mot de passe si nécessaire. Si l'autorisation a fonctionné, elle sera indiquée par une main tendue en dessous de l'icône : HP CLJ 8500 - PS
- Les ressources autorisées peuvent être affichées et reliées dans le Voisinage réseau.
Wireless LAN (RESEAU RADIO)
Wireless LAN est un équipement optionnel. Cette fonction vous permet d'établir une connexion réseau par radio vers le récepteur correspondant.
ATTENTION! N'utilisez la fonction WLAN dans des endroits (par ex.: hôpitaux, avion, etc) dans lesquels se trouvent des appareils sensibles aux ondes radio. Activez l'appareil uniquement lorsque vous êtes certain que ne subsiste aucun risque de détérioration.
Conditions
Il est possible d'utiliser comme récepteur un Point d'accès LAN. Un point d'accès est un appareil de transmission radio qui communique avec votre PC et pilote l'accès au réseau auquel vous êtes raccordé. Les points d'accès LAN sont fréquents dans les grandes entreprises, les aéroports, les gares, les universités ou les cafés internet. Ils permettent l'accès à leurs services propres et à des réseaux ou à Internet. Dans la plupart des cas, des droits d'accès seront nécessaires, qui peuvent éventuellement être payants.
On trouve des points d'accès avec modem DSL intégré. Ces routeurs établissent la liaison avec une connexion internet DSL existante et le Wireless LAN.
Il est également possible de créer une liaison à un autre terminal disposant d'une fonctionnalité Wireless LAN même sans point d'accès. Cependant, un réseau sans router est limité aux appareils qui lui sont directement connectés.
La liaison réseau sans fil fonctionne selon la norme IEEE 802.11g/802.11b. La norme 802.11a n'est pas supportée.
Si vous employez le cryptage lors du transfert de données, celui-ci doit fonctionner selon le même procédé sur tous les appareils. Le cryptage est un procédé qui permet d'éviter les accès non autorisés au réseau.
La vitesse de transfert, qui est au maximum de 54 Mbps, peut cependant varier en fonction de la distance et de la charge du récepteur. Si la station distante utilise le standard IEEE 802.11b, la vitesse de transfert maximale sera de 11 Mbps.
La technologie sans fil Bluetooth est conçue pour remplacer les cables entre les périphériques, tels que les imprimantes, les claviers et les souris.
La technologie sans fil Bluetooth fonctionne sur une courte distance. Les périphériques Bluetooth utilisent la transmission radio, qui permet aux ordinateurs, téléphones portables, imprimantes, claviers, souris et autres périphériques de communiquer les uns avec les autres sans câbles.
Plusieurs utilisations de la technologie sans fil Bluetooth existent, notamment :
- la création d'une connexion sans fil à Internet avec un téléphone portable ou un serveur modem;
- le transfert de fichiers entre ordinateurs ou entre un ordinateur et un autre périphérique;
- l'impression sur une imprimante sans fil Bluetooth;
- l'utilisation d'un clavier et d'une souris sans fil Bluetooth;
- la connexion à un réseau PAN (Personal Area Network);
La synchronisation d'un ordinateur de poche (PDA) avec un ordinateur ou un autre périphérique à l'aide de la technologie sans fil Bluetooth.
La vitesse de transfert des données pour la technologie sans fil Bluetooth peut atteindre 700 kilobits (Kbps) par seconde. Cette vitesse dépend du périphérique ou de l'environnement. Un périphérique Bluetooth peut transmettre au travers de murs, de poches et de porte-documents.
Le programme "BlueSoleil" vous aide à établir la bonne connexion. Dans l'aide en ligne, vous trouvez des renseignements détaillés sur l'utilisation de Bluetooth.
Comme la même fréquence est prévue pour les transferts WLAN, des perturbations peuvent se produire de part et d'autre.
Il peut donc être parfois nécessaire de désactiver momentanément la fonction inutilisée.
Attention: n'utilisez pas la fonction Bluetooth de votre ordinateur à des endroits (comme des hôpitaux) auxquels se trouvent des appareils sensibles aux ondes radio. Si vous n'êtes pas certain que ces appareils ne subiront aucun préjudice ou perturbation, désactivez cette option.

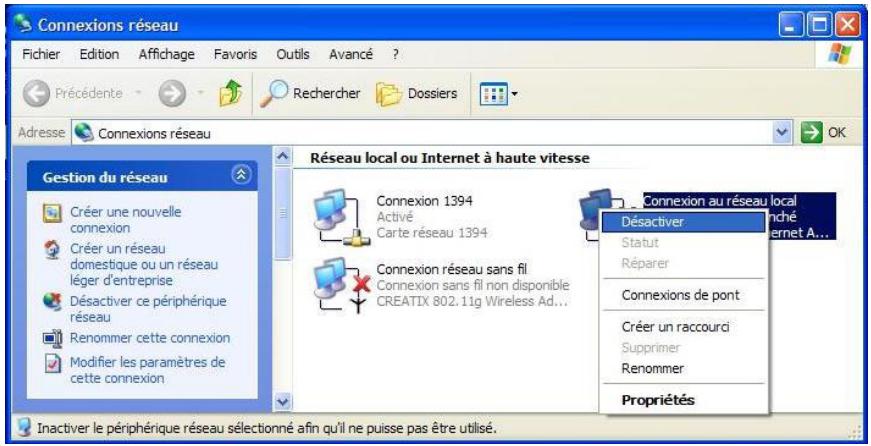

Desactivation / activation de bluetooth/wlan
- Ouvrez les connexions réseau dans le panneau de configuration.
- Cliquez sur la fonction à activer/désactiver avec le bouton droit de la souris.
Sélectionnez "Désactiver" ou "Activer".
Regler les problemes DUS au RESEAU
Pourquoi les autorisations n'apparaissent-elles pas dans le Voisinage réseau?
Vérifier l'autorisation en cherchant le nom du PC concerné.
Pourquoi reçoit-on un message d'erreur lorsqu'on clique dans le Voisinage réseau?
Le nom de l'ordinateur doit être unique dans le réseau et ne doit pas porter le même nom que le groupe de travail.
On a l'impression que les cartes réseau n'arrivent pas à communiquer entre elles. A quoi cela peut-il être dû?
Il se peut qu'une des cartes réseau en action travaille avec une vitesse différente des autres (par ex. 10 au lieu de 100 Mbits) et votre PC réseau n'est pas en mesure de la reconnaître. Dans ce cas, veuillez programmer la vitesse compatible dans le pilote réseau.
Si vous voulez relier deux PC, vous aurez besoin d'un câble croisé.
Veuillez également contrôler les protocoles et les configurations.
Le transfert de données est inexact ou très lent. À quoi cela peut-il être dû?
Peut être avec vous utilisé le mauvais câble (UTP / CAT3 ou inférieur) ou il est situé à côté d'un câble électrique ou d'une autre source d'électricité.
Ce chapitre traite des systèmes équipés d'un modem ou d'une carte RNIS.
Qu'est-ce qu'un MODEM?
Le terme "modem" est l'abréviation de MOdulateur/DEModulateur. Un modem transforme le flux de « bits » de l'ordinateur en signaux analogiques qui peuvent ensuite être transmis également par le réseau téléphonique (modulation). Le modem du poste récepteur annule la transformation (démodulation). De manière simplifiée, on peut dire que le modem transforme les données sortantes en sons et qu'il retransforme les sons arrivant par la ligne téléphonique en données. Le modem peut recevoir des données conformément à la norme ITU pour les transferts V.90 avec 56 Kbits/s au maximum. Etant donné que, selon les règlements de certains fournisseurs d'accès, le débit des modems est limité, la vitesse de téléchargement maximale possible peut être restreinte. La vitesse effective peut dépendre de plusieurs paramètres. Les données envoyées par l'utilisateur au serveur sont transmises avec une vitesse de 31,2 Kbits/s. La condition de cette réception haute vitesse est une ligne téléphonique analogique compatible avec la norme V.90 et un fournisseur d'accès Internet compatible correspondant ou un ordinateur hôte propre à l'entreprise.
Le port série à 9 broches sert à la connexion de périphériques série tels que modems externes, lecteurs de cartes ou périphériques de pointage. Ce port est désigné par les noms COM1 ou COM2 et gère le protocole de transmission et de réception asynchrone 16550. En général, il faut ce que l'on appelle un cable modem neutre, qui est la plupart du temps fourni avec les appareils.
Logiciels
Cette section traite du logiciel. Nous différencions entre le BIOS, les programmes d'utilisation et le système d'exploitation que nous traitons en premier.
Decouvrez windows
Le système d'exploitation Windows XP propose de nombreuses possibilités de comprendre son utilisation et d'utiliser les nombreuses options :
Windows XP HOME edition - premiers PAS
Ce mode d'emploi vous apporte une courte vue d'ensemble sur l'utilisation de votre système d'exploitation.
Nous conseillons cette lecture aux débutants ou aux possesseurs d'autres versions Windows.
AIDE Et support windows
Vous trouverez un ensemble complet de modes d'emploi, d'aides et de propositions pour la résolution de problèmes.
Cette aide recouvre le spectre tout entier des systèmes d'exploitation Windows.
Il est conseillé pour les débutants tout comme pour les professionnelles. Les informations réparties en thèmes peuvent être imprimées ou repérées par des index de lecture. Comment démarrer :
- Cliquez sur
- Choisissez lieutenant
Training (entrainement) interactif microsoft
Nous vous conseillons le programme « WindowsXP interactif pas à pas » afin d'obtenir une vue d'ensemble du fonctionnement et de l'utilisation de WindowsXP.
Le but de ce programme est de faciliter aux débutants ainsi qu'aux utilisateurs expérimentés de manière interactive l'apprentissage ou l'adaptation au monde de Windows XP.
Le programme est divisé en beaucoup de domaines thématiques de manière à ce que l'utilisateur puisse ajuster facilement le contenu à ses connaissances. Des présentations multimédia avec des séquences vidéo et vocales présentent le contenu de chaque domaine thématique clairement.
Afin de compléter l'apprentissage, des exercices interactifs vous donnent la possibilité de tester les contenus fournis dans la pratique par simulation.
« Windows XP interactif pas à pas » propose …
L'utilisation de Windows XP
Les nouvelles fonctions de WindowsXP
Le mode d’inscription et d’annulation, l’administration de l’utilisateur pour construire une structure sécurisée.
La configuration de l'accès à Internet
L'utilisation du programme de Messagerie... et encore plus. Utilisez le programme afin de comprendre mieux votre PC et de l'utiliser au mieux possible. Il vous servira aussi de source d'information complémentaire afin de reconnaître et d'éliminer des problèmes probables.
Comment démarrer le programme :
- Cliquez sur
- Sélectionnez
Tous les programmes
- Le programme se trouve dans le dossier « Accessoires », sous-dossier « Training interactif Microsoft »
Enregistrement sur CD
Nous décrivons ici la création de CD avec le logiciel Nero - Burning ROM. Ne suivez ces indications que si vous utilisez ce programme de gravure.
Vous trouvez des informations utiles pour Nero dans l'aide en ligne.
Remarque: Une opération d'écriture doit toujours avoir lieu seule. Fermez les programmes en cours (réception de télécopies, l'écran de veille, Gestion de l'Alimentation, etc...).
Démarrer NERO - express
Procédez comme suit pour lancer Nero - Express :
- Cliquez sur
démarrer
- Sélectionnez
Tous les programmes
- Le programme se trouve dans le répertoire « ahead Neuro ». Pour le lancer, cliquez une fois sur « nero - EXPRESS »
- Une zone apparait qui permet de paramétrer facilement les différents médias. Suivez les instructions à l'écran.
Remarque: Le programme Nero - BURNING ROM possède des fonctions avancées et s'adresse particulièrement aux utilisateurs expérimentés. Vous pouvez lancer ce programme via le réseau « ahead Nero » ou en le sélectionnant directement dans le menu rapide Programmes. Pour des informations détaillées, reportez-vous à l'aide en ligne exhaustive (touche F1).
Installation de logiciels
Remarque: Si votre système d'exploitation est programmé de telle manière que l'installation de logiciels et de pilotes n'est acceptée que lorsque ceux-ci sont signés (autorisés par Microsoft), le dialogue correspondant apparaîtra.
Les logiciels livrés avec le PC sont déjà pré-installés.
Lors de l'installation de programmes ou de pilotes, des données importantes peuvent être écrasées ou modifiées. Pour pouvoir accéder aux données d'origine lors de problèmes eventuels après l'installation, vous devez sauvegarder le contenu du disque dur avant l'installation. Veuillez vous reporter aux indications plus précises sur la sauvegarde de données.
Comment installer vos logiciels :
Suivez les indications livrées par l'éditeur du logiciel. Nous décrivons ici une installation « typique » comme suit. Lorsque vous insérez le CD, le menu d'installation démarre automatiquement. Si vous n'êtes pas sûr de la compatibilité des programmes à installer, démarrez l'assistant de compatibilité de programmes sous le menu Programme, Accessoires.
Remarque: Si le démarrage automatique ne fonctionne pas, cela signifie que la fonction « Autorun » ne fonctionne pas. Veuillez vous reporter à l'aide de WindowsXP pour y remédier.

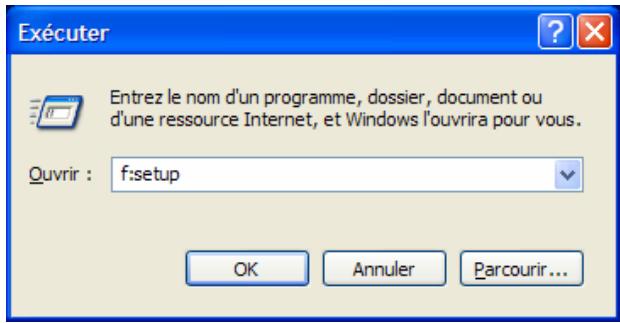

Exemple d'une installation manuelle sans Autorun :
Exécuter...
- Saisissez la lecture du lecteur de CD-R dans la fenêtre « ouvrir », suivi d'un double point et du nom du programme setup ou install.
- Confirmez votre saisie en cliquant sur « OK »
- Suivez les instructions du programme.
Desinstallation des logiciels
Pour retirer les logiciels installés sur votre PC, veuillez suivre les instructions suivantes :
Panneau de configuration
- Puis besoinse le programme suivant :
Ajouter ou supprimer des programmes
Choisissez le programme adapté, démarrez la désinstallation et suivez les instructions sur l’écran. Si le système devient instable par l’installation ou la désinstallation de logiciels ou de pilotes, vous pouvez recouvrer la stabilité du système selon différentes méthodes. Vous n’avez ensuite pas besoin de désinstaller le pilotes.
Activation de windows
Microsoft a inséré l'activation du produit pour se protéger contre la piraterie de logiciels. Vous n'avez pas besoin d'activer les logiciels installés sur votre PC ni WindowsXP étant donné qu'ils sont actifs pour votre PC. Une activation est seulement nécessaire si vous échangez plusieurs composants importants du PC ou si vous utilisez un BIOS non autorisé. Vous pouvez activer WindowsXP autant de fois que vous le souhaitez si cela avait été nécessaire. Vous trouverez des informations détaillées dans le système d'aide.
LE PROGRAMME BIOS SETUP
Dans le BIOS Setup (configuration matérielle de base de votre système) vous avez de nombreuses possibilités de configuration pour le fonctionnement de votre ordinateur.
Vous pouvez par exemple modifier le fonctionnement des interfaces, les caractéristiques de sécurité ou la gestion de l'alimentation.
L'ordinateur est configuré à la sortie de l'usine de façon à vous garantir un fonctionnement optimal. Ne changez les configurations que si c'est absolument nécessaire ou si vous êtes familiarisé avec ce type de manipulations.
Demarrage du SETUP BIOS
Vous ne pouvez démarrer le programme de configuration qu'au démarrage du système. Si le PC a déjà été lancé, fermez Windows XP et redémarrez-le.
Avant de redémarrer le PC, appuyez sur la touche « Suppr » et gardez-la enfoncée jusqu'à ce que le message « Entering Setup » apparaisse.
Modifier la définition de l'écran
Les symboles (icônes) et fenêtres sont trop grands ou trop petits. Voici comment professionnel :
- Cliquez avec la touche droite de la souris sur une zone vide de la surface de travail Windows (Bureau).
- Choisissez l'option „Propriétés". Les „Propriétés de l'affichage" s'affichent.
- Vous pouvez choisir le réglage souhaité sur l'onglet «Paramètres »
Nous vous conseillons les valeurs suivantes:
| Faible définition | Grande définition | |
| Ecran 15" | 640 x 480 Pixel | 800 x 600 Pixel |
| Ecran 17" | 800 x 600 Pixel | 1024 x 768 Pixel |
| Ecran 19" | 1152 x 864 Pixel | 1280 x 1024 Pixel |
Programmer un économiseur d'écran
- Cliquez avec la touche droite de la souris sur une zone vide de la surface de travail Windows (Bureau).
- Choisissez l'option „Propriétés". Les „Propriétés de l'affichage" s'affichent.
- Sur l'onglet „Écran de veille“, vous pouvez procéder à vos programmations. La plupart des écrans de veille peuvent être adaptés à vos souhaits. Vous pouvez également programmer un mot de passe qui vous sera demandé lorsque l'écran de veille doit être désactivé.
Modifier la taille et la position des barres d'outils
Vous pouvez modifier la position et la taille de la barre d'outils :
- Cliquez avec la touche droite de la souris sur une zone vide et faites glisser en laissant la touche de la souris enfoncée jusqu'au bord gauche, droit ou supérieur et laissez la touche de la souris.
- Vous pouvez modifier la taille de la barre d'outils comme celle de la fenêtre : faites glisser la flèche de la souris sur le bord jusqu'à ce que la flèche devienne double. Vous pouvez alors agrandir la barre d'outils à votre goût. Cela est utile, lorsque vous procédez à beaucoup de modifications à la fois et que chaque icône n'a plus beaucoup de place.
Le menu démarrer sous windowsxp
Le menu démarrer sous Windows XP a été modifié et élargi par rapport à l'ancienne version.
Si vous souhaitez quand même travailler avec le menu démarrer que vous connaissez de l'ancienne version, vous pouvez le programmer comme suit.
- Cliquez sur la barre d'outils avec la touche droite de la souris.
- Cliquez sur „Propriétés" avec la touche droite de la souris.
- Choisissez l'onglet „Menu démarrer".
- Cliquez sur l'option „Menu démarrer classique"
Vous pouvez également programmer des adaptations personnelles sur cet onglet. Vous trouvez des informations à ce sujet dans la fenêtre Windows.
Vous pouvez faire apparaître ou disparaître les symboles Poste de travail, Mes documents, Voisinage réseau et Corbeille sur le bureau.
Pour cela, veuillez suivre les indications suivantes:
- Cliquez sur le bureau avec la touche droite de la souris.
- Choisissez "Propriétés" dans le menu.
- Cliquez sur l'onglet Bureau puis « Personnalisation du Bureau ». Vous pouvez alors choisir dans la partie supérieure de la fiche quels symboles vous souhaitez faire apparaitre sur le bureau.
- Sélectionnez les éléments à faire apparaître.
- Cliquez sur „OK“, pour pouvoir partager aux modifications et fermer la fenêtre.
Vous trouvez des explications plus détaillées dans l'aide Windows.
Adapter la fenêtre „panneau de configuration
Avec Windows XP, vous avez la possibilité de modifier l'aspect du Panneau de configuration.
Vous pouvez également choisir entre la nouvelle version de Windows et la version classique.
Voici comment professionnel :
- Cliquez sur la touche „Démarrer" avec la touche gauche de la souris.
- Puis dirigez-vous sur „Panneau de configuration".
- Cliquez sur le côté gauche sous le point du menu „Panneau de configuration" sur „Basculer vers l'affichage classique".
Réglage windows du clavier
Vous trouverez des indications sur le clavier à la page 33.
Avec ALT + TAB vous pouvez changer de fenêtre active. Avec la touche TAB, vous pouvez passer au texte ou au champ de données suivant, avec SHIFT + TAB au précédent. ALT + F4 ferme le programme ou la fenêtre en cours.
Ctrl + F4 la fenêtre d'un programme. Si vous n'avez pas de touche Windows () sur votre clavier, vous pouvez également initiaiser le menu „Démarrer" par Ctrl + ESC. On peut minimiser toutes les fenêtres par la touche Windows + M. La fenêtre en cours est minimisée avec ALT + Barre d'espace + N. Avec la touche ALT, vous passez au menu programme dans lequel vous pouvez naviguer avec les flèches.
Démarrage rapide de l'explorateur
Appuyez sur la touche Windows () + E.
Modifier la programmation de la souris
Les possibilités de programmation de la souris se trouvent dans le panneau de configuration :
- Cliquez sur „Démarrer“, en bas à gauche sur l'écran puis sur „Panneau de configuration“.
- Ouvrez « Imprimante et autres périphériques » et cliquez sur « Souris »
- Vous pouvez alors procéder au réglage de la souris en fonction de vos besoins (configuration de la surface de clique, vitesse du double clique, indicateur de la souris...).
Comment copier des données, un texte ou des images vers un autre endroit?
Le but est d'utiliser les dossiers intermédiaires. Sélectionnez le texte avec la souris (faites glisser la flèche de la souris sur le texte en appuyant sur la touche gauche) ou cliquez sur l'image.
| Fonction | Raccourci |
| Couper | [Ctrl]+[X] |
| Insérer | [Ctrl]+[V] |
| Copier | [Ctrl]+[C] |
| Coller | [Suppr] |
Appuyez sur CTRL + C pour copier la sélection dans le dossier intermédiaire. Puis allez à l'emplacement où vous souhaitez copier la sélection. Appuyez sur CTRL + V pour y copier le contenu du dossier intermédiaire.
Changement de l'organisation des programmes
Windows XP enregistre l'organisation des données dans les programmes correspondants dans un réseau. Si vous souhaitez ouvrir une autre dans un autre programme, veuillez suivre les instructions suivantes :
- Sélectionnez les données concernées.
- Appuyez sur la touche Shift et ouvrez le menu avec un clic sur la touche droite de la souris. Ce dernier contient l'option „Ouvrir avec...”, et le programme souhaité pour ouvrir le document peut être choisi confortablement.
Droits d'administration sous windowsxp personnel
Les droits d'administration sont intégrés pour des raisons de sécurité, pour protéger votre PC contre des accès non autorisés et empêcher les utilisateurs de modifier le système involontairement.
Si le PC est utilisé par plusieurs personnes, le PC peut être programmé de manière à ce que les données personnelles ne soient pas accessibles par les autres utilisateurs. L'administrateur peut accéder à toutes les données.
Il existe des différences de sécurité de base entre les systèmes de données FAT32, qui ne propose pas de sécurité d'accès active comme NTFS.
- Vous pouvez utiliser le compte d'un autre utilisateur avec les droits de l'administrateur.
- Vous avez sauvegardé par sécurité une disquette de sécurité mot de passe afin d'éviter ce cas.
Sieldom de ces deux points ne vous concerne, vous avez un veritable problème.
Si il était possible de contourner ce problème, il y aurait un gros risque d'insécurité.
Sujet
Sauvegarde de Données et de Système... 77
Réinstallation du système 78
Première aide sur les dysfonctionnements 82
Assistance pour les pilotes 84
Recyclage et élimination 85
Transport 86
Réinstallation et réparation 87
Sauvegarde de donnees et de systeme
Les programmes décrits sont intégrés dans Windows. Vous trouvez des informations détaillées en rentrant les mots clés en gras dans la fenêtre Windows d'aide du menu « Démarrer ». Veuillez également lore les indications page 4.
Sauvegarde de donnees
Procédez régulièrement à des sauvegardes sur des supports externes comme des CD-R ou des CD-RW. Windows propose pour cela le programme « Sauvegarde » et en plus le programme « Transfert de données et programmation ». Les deux programmes se trouvent sous « accessoires, programmes du système ». Procédez à la sauvegarde sur disquette de vos mots de passe et de la configuration de votre système.
Programmes de maintenance
L'utilisation régulière des programmes « Défragmentation » et « Nettoyage de disques » peut éliminer les sources d'erreur et augmenter les performances du système. Le programme d'aide « Informations du système » est également très pratique. Il vous donne des informations détaillées sur la configuration de votre système. Vous trouvez tous ces programmes dans le dossier de programmes sous « Accessoires, Outils système ».
Fichier de reinstallation du MOT de PASSE
Afin de pouvoir protéger le compte d'un utilisateur au cas où un utilisateur oublie son mot de passe, chaque utilisateur local devrait sauvegarder ses mots de passe et les conserver en un endroit sûr. Si l'utilisateur oublie son mot de passe, le mot de passe peut être réinstallé à l'aide du fichier de sauvegarde afin que l'utilisateur puisse avoir à nouveau accès à son compte local. Vous trouvez des informations sur la méthode de sauvegarde sur disquette dans le programme d'aide Windows.
Reinstallation du systeme
Windows XP propose une fonction utile qui permet d'enregistrer des points de réinstallation.
Le système enregistre la configuration actuelle en tant qu'enregistrement momentané et en cas de besoin, il y revient. Ceci a l'avantage qu'une installation mal faite peut être annulée.
Les points de réinstallation sont créés automatiquement par le système mais ils peuvent également être établis manuellement. Vous pouvez prendre vous-même les décisions et configurer en fonction de la place prise par l'enregistrement. Vous trouvez ce programme dans le Dossiers programmes sous « Accessoires, Outils du système ».
Nous vous conseillons de programmer des points de réinstallation avant de procéder à l'installation d'un nouveau logiciel ou d'un nouveau driver. Si votre système ne fonctionne plus de manière stable, vous avez en général la possibilité de revenir à la configuration stable sans que le nouveau document ait besoin d'être effacé. Veuillez lire dans le paragraphe suivant les possibilités pour remédier à une mauvaise installation.
Correction d'erreurs
Windows XP contient plusieurs fonctions qui assurent que le PC ainsi que les différentes applications et périphériques fonctionnent correctement. Ces fonctions vous aident pour la résolution de problèmes qui peuvent apparaitre lors d'une insertion, de l'annulation ou du remplacement de données qui sont nécessaires au fonctionnement du système d'exploitation, des applications et des périphériques.
Le choix de la ou des fonctions de réinstallation est dépendant du type de problèmes ou d'erreurs qui apparaissent. Vous trouverez des informations détaillées dans la fenêtre d'aide Windows.
Saissez les termes comme suit afin d'estimer quelle fonction parmi les suivantes résoudra le plus facilement votre problème.
Sécurité > Réinstallation des drivers/pilotes de périphériques > Désactivation des périphériques > Console de réinstallation > Réinstallation du système > Dernière configuration connue en fonction > Mode de sécurité et réinstallation du système > CD d'installation Windows
Windows Update est l'extension en ligne de Windows. Utilisez Windows Update pour charger à partir d'Internet des éléments tels que des mises à jour de sécurité, des mises à jour importantes, les derniers fichiers d'aide, des pilotes et des produits Internet.
Le site Web est régulièrement complété par de nouveaux contenus, ce qui vous permet de télécharger en permanence les toutes dernières mises à jour et corrections d'erreur; votre portable est ainsi protégé et son bon fonctionnement assure.
Windows Update explore le portable et dresse une liste de mises à jour individuelles spécialement adaptées à la configuration de votre portable.
Chaque mise à jour considérée par Microsoft comme étant importante pour le fonctionnement du système d'exploitation, de programmes ou de composants matériel, est classée sous l'appellation "mise à jour recommandée" et automatiquement sélectionnée pour installation.
Les mises à jour sont préparées afin de remédier aux problèmes connus et de protéger le portable des menaces connues pouvant porter atteinte à sa sécurité.
Pour télécharger les mises à jour nécessaires et réactualiser votre ordinateur, il vous suffit de suivre les quatre étapes suivantes :
- Ouvrez Windows Update dans l'aide et le centre de Support.
- Cliquez sur Recherche des mises à jour.
- Lorsque vous explorez les mises à jour disponibles dans chacune des catégories, cliquez sur Ajouter afin de sélectionner la mise à jour souhaitée et l'ajouter aux mises à jour à installer. En cliquant sur le raccourci Plus d'infos, vous pouvez également voir une description complète de chacun des éléments.
- Une fois que vous avez sélectionné toutes les mises à jour souhaitées, cliquez sur Examiner les mises à jour et les installer, puis sur Installer.
Informations de mise a jour windows relatives a la securite des donnees
Pour pouvoir dresser une liste adaptée des mises à jour, Windows Update a besoin de certaines informations relatives au portable concerné. Ces informations incluent les éléments suivants :
- Numéro de version du système d'exploitation
- Numéro de version d'Internet Explorer
- Numéros de version d'autres programmes logiciels Identificateurs Plug & Play du matériel
La mise à jour ne peut se faire que par Internet. Assurez-vous que votre ordinateur est connecté pour télécharger la mise à jour.
Reinstallation de la configuration d'origine
Si votre système ne fonctionne plus correctement malgré les résolutions d'erreurs décrites ci-dessus, vous pouvez réinstaller la configuration d'origine. Utilisez pour cela le disque application/support fourni. Cette méthode de restauration vous propose plusieurs possibilités pour la restauration du système :
Restauration du système à partir du disque dur
- Restaurer les fichiers de démarrage
- Restauration des fichiers systèmes et des pilotes
- Restaurer l'état initial
Limites de la reinstallation
- Les modifications de configuration entreprises sur la configuration d'origine et les installations de logiciels ne seront pas reproduites.
- Les mises à jour de drivers et les compléments de Hardware ne seront pas pris en compte.
- Attention! Toutes les données du disque C, ainsi que le dossier « Documents et réglages » seront effacés. Le cas échéant, faites une copie sur le disque D et sur des supports externes (suivez impérativement les indications des pages 4 et 77).
La réinstallation sera toujours celle de la configuration d'origine. Les installations et les configurations auxquelles vous aurez procédé devront éventuellement être renouvelées.
Mise en PLACE de la reinstallation
- Lisez avant tout impérativement le paragraphe « Réinstallation du système » et les conseils indiqués.
- Introduisez le CD support/d'application et démarrez le PC.
- Choisissez l'option « Boot from CD-Rom »
- Dans le menu qui s'affiche maintenant, CHOISSEZ la langue répondant à vos besoins.
- Lisez les conditions de licence et appuyez ensuite sur la touche Échap.
- Approuvez les conditions de licence à l'aide du bouton Oui et suivez les instructions qui s'affichent à l'écran.
- Choisissez une des options proposées pour effectuer la restauration du système.
Le PC redémarre et est à nouveau dans sa configuration d'origine.
Premiere AIDE sur les dysfunctionnements
Les mauvais fonctionnements ont des causes diverses, parfois banales, parfois dues à un périphérique matériel défectueux. Nous nous efforçons de vous montrer le fil conducteur pour solutionner le problème.
Si les mesures que nous vous indiquons n'apportent pas la solution, n'hésitez pas à nous appeler, nous vous aiderons volontiers!
Commencer par un contrôle visuel minutieux des câbles de connexion. Si les voyants lumineux ne fonctionnent pas, assurez-vous que l'ordinateur et le périphérique matériel sont alimentés par le secteur.
Contrôlez la prise électrique, le câble secteur et tous les interrupteurs à proximité de la prise de courant.
Eteignez l'ordinateur et vérifiez tous les câbles de liaison. Vérifiez également la bonne connexion du périphérique matériel rattaché à votre ordinateur. N'intervertissez pas sans discernement les câbles des différents appareils, même si ils sont absolument identiques. Les attributions de broches peuvent être différentes. Après vous être assuré que l'ordinateur est alimenté et que toutes les connexions sont intactes, redémarrez l'ordinateur.
L'exécution régulière des programmes Windows® "Défragmentation" et "Vérification du disque" permet d'éliminer des sources d'erreur et d'augmenter la puissance du système.
Le programme d'aide "Informations système" se trouvant dans le classeur de programmes "Programmes système" s'avère également très utile.
Assurez-vous que votre ordinateur n'est pas en mode "Standby/Veille". Activez pour cela n'importe quelle touche du clavier.
L'heure et la date sont fausses.
- Double-cliquez sur le symbole heure situé dans la barre des tâches et entrez les données exactes.
Le lecteur de cd-rom ne lit plus de données.
- Vérifiez que le CD est bien en place.
- Vérifiez que le lecteur figure bien dans l'explorateur et testez un autre CD.
La souris ne fonctionne pas.
- Vérifiez le câble de connexion.
- Testez le fonctionnement de la souris dans une autre application. Est-ce que les périphériques sont désactivés?
L'imprimante ne fonctionne pas.
- Contrôlez le câble de connexion de l'imprimante.
- Faites un auto-test de l'imprimante.
- Au cas où plusieurs périphériques matériel (scanner, lecteur Zip) sont rattachés à cette connexion, vérifiez exclusivement l'imprimante et installez à nouveau le pilote de l'imprimante.
Assistance pour les pilotes
Nous avons longuement et avec succès testé dans nos laboratoires d'essai le système équipé des pilotes installés. En informatique il est cependant de coutume d'actualiser les pilotes de temps en temps. D'éventuels problèmes de compatibilité avec d'autres composants qui n'ont pas encore été testés peuvent surgir. Vous trouverez les pilotes actuels à l'adresse Internet suivante:
http://www.medion.fr
Avez-vous ENCORE BESOIN d'aide?
Si les suggestions indiquées au chapitre précédent n'aboutissent pas à la solution souhaitée, contactez notre hotline. Nous essaierons de vous aider par téléphone. Avant de faire appel à notre Centre Technique, munissez-vous des renseignements suivants:
Avez-vous procédé à des modifications ou extensions de la configuration de base? Avec quel type de périhérique matériel travailliez-vous?
Quels messages s'affichent sur l'écran, à supposer que vous ayez des messages? Quel logiciel avez-vous employé quand la panne s'est produite? Quelles démarches de dépannage avez-vous entreprises pour solutionner le problème?
Nettoyage et entretien
La durée de vie de votre PC peut être prolongée si vous prenez les précautions suivantes :
Attention! Le boîtier du PC ne contient aucune pièce à entretenir ou à nettoyer. Débranchez toujours tous les câbles de connexion et le cordon d'alimentation avant le nettoyage. Nettoyez le PC à l'aide d'un linge humide et propre. N'utilisez aucun solvant, ni produit de nettoyage caustique ou gazéiforme. N'utilisez pas de CD-ROM de nettoyage pour nettoyer le lecteur de CD-ROM/CDRW/DVD ni aucun autre produit prévu pour le nettoyage de la lentille du laser. Le laser n'a pas besoin d'être nettoyé.
Recyclage et elimination
Cet ordinateur ainsi que son emballage ont été réalisés autant que possible dans des matériaux qui, une fois éliminés, ne nuisent pas à l'environnement et qui permettent un recyclage approprié.
En fin d'utilisation, l'appareil est repris pour être réutilisé et recyclé (pour certains composants) pour peu que son état puisse le permettre.
Les composants non recyclables sont éliminés de manière appropriée.
Attention! Une batterie au lithium se trouve sur la carte mère. Les batteries et les accumulateurs ne peuvent être jetés avec les déchets ménagers. Ils sont repris gratuitement par le fabricant, le vendeur ou un distributeur qui procédera à leur recyclage ou à leur élimination.
Si vous avez des questions concernant l'élimination, veuillez contacter votre point de vente ou notre service après-vente.
Consignes de sécurité relatives à l'utilisation des PILES
Les piles peuvent contenir des matériaux inflammables. En cas de mauvaise manipulation, les piles peuvent couler, CHAuffer fortement, s'enflammer voire exploser, ce qui peut endommager votre appareil et porter atteinte à votre santé.
Il est impératif que vous respectiez les consignes suivantes :
Conservez les piles hors de portée des enfants. En cas d'ingestion accidentelle d'une pile, consultez immédiatement votre médecin. Ne chargez jamais des piles (à moins que cela ne soit indiqué expressément). Ne déchargez jamais les piles en utilisant une puissance de sortie élevée. Ne court-circuitez jamais les piles. Évitez la chaleur et ne jetez pas les piles au feu. Ne démontez pas et ne déformez pas les piles.
Vous risqueriez de blesser vos mains ou vos doigts, et vos yeux ou votre peau pourrait entrer en contact avec le liquide des piles. Si cela avait eu lieu, rincez abondamment les zones concernées à l'eau claire et consultez immédiatement votre médecin.
Évitez les coups et les fortes secousses. N'intervertissez jamais la polarité.
Veillez à ce que les pôles Plus (+) et Moins (-) soient correctement positionnés afin d'éviter les courts-circuits.
N'utilisez pas ensemble des piles neuves et usagées ou bien des piles de types différents.
Cela pourrait engendrer un dysfonctionnement de votre appareil. En outre, la pile la plus faible se déchargerait trop rapidement.
Retirez immédiatement les piles usagées de l'appareil. Retirez les piles en cas d'inutilisation prolongée de votre appareil. Remplacez simultanément toutes les piles usagées d'un appareil par de nouvelles piles de même type. Si vous souhaitez stocker ou éliminer des piles, isolez leurs contacts à l'aide de ruban adhésif.
Les piles usagées ne sont pas des déchets domestiques! Protégez notre environnement et éliminez les piles usagées de façon appropriée. Le cas échéant, adressez-vous à votre revendeur ou à notre service clientèle - Merci!
Transport
Tenez compte des remarques suivantes pour le transport de votre PC :
Afin d'éviter tout dommage lors du transport, emballez le PC dans son carton d'origine. Consultez en outre l'entreprise de transport que vous avez mandatée. Après avoir transporté le PC, attendez qu'il ait pris la température ambiante pour le mettre en marche. Des variations importantes de température ou d'humidité peuvent provoquer de la condensation à l'intérieur du PC et cette humidité peut être à l'origine d'un court-circuit.
Reparation
Confiez la réparation de votre PC exclusivement à du personnel qualifié. Si vous n'avez pas les qualifications nécessaires, faites appel à un technicien de maintenance. Adressez-vous à votre service après-vente si vous avez des problèmes avec votre PC. Si une réparation est nécessaire, adressez-vous exclusivement à nos partenaires/agréés.
Consignes pour le technicien de maintenance
Débranchez tous les câbles d'alimentation et de branchement avant d'ouvrir le boîtier. Si l'alimentation du PC n'est pas coupée avant l'ouverture, il y a danger de mort par électrocution. En outre, les composants risquent d'être endommagés. Les composants internes du PC peuvent être endommagés par une décharge electrostatique. Effectuez les extensions du système et les remplacements de pièces, ainsi que les réparations, dans un endroit antistatique. S'il n'en existe pas, portez une manchette antistatique ou touchez un corps métallique conducteur. Les dommages causés par une mauvaise manipulation seront réparés à vos frais. N'utilisez que des pièces de rechange du fabricant.
ATTENTION: Ne pas exposer des piles au lithium ni à des températures élevées ni au feu. Ne pas les laisser à la portée des enfants. Si l'échange d'une pile n'est pas fait de manière appropriée, il y a risque d'explosion. Remplacez la pile par une pile du même type (CR2032) qui vous est recommandé par le fabricant. Les piles au lithium sont des déchets spéciaux dont il convient de se débarrasser comme il est prévu.
Consignes sur le rayonnement laser :
Le PC peut utiliser des dispositifs laser de la classe 1 à la classe 3b. Lorsque le boîtier du PC est fermé, le dispositif répond aux caractéristiques du laser classe 1. En ouvrant le boîtier du PC, vous avez accès à des dispositifs laser allant jusqu'à la classe 3b.
Lors de la dépose et/ou de l'ouverture de ces dispositifs laser, tenez compte des remarques suivantes : Les lecteurs de CD-ROM/CDRW/DVD intégrés ne contiennent aucune pièce nécessitant entretien ou réparation. La réparation des lecteurs de CD-ROM/CDRW/DVD est de la compétence exclusive du fabricant. Ne regardez pas le rayon laser, même avec des instruments optiques. Ne vous exposez pas au rayon laser. Évitez l'irradiation des yeux ou de la peau par un rayonnement direct ou diffusé.
Sujet
L'ordinateur (PC) 91
Les utilisations du PC 92
Conformité aux normes 96
L'ordinateur (PC)
Nous souhaitons vous donner une vue d'ensemble sur le fonctionnement et les possibilités d'utilisation de votre PC.
Comment fonctionne un PC?
Les PC ont dépassé leur fonction première qui était en effet de calculer des exercices mathématiques complexes.
Les nouvelles technologies ont transformé les PC en un outil multimédia à tout faire, qui englobe toujours plus de domaines.
Pourtant : que ce soit vidéo, musique, traitement de texte ou quelques informatiques, ce sont toujours les calculs compliqués qui sont à la base de ces résultats.
Par la suite, nous expliquerons le principe de fonctionnement d'un PC de façon simplifiée et abstraite.
Les logiciels
Le fonctionnement de votre PC est contrôlé par des logiciels. Le calcul du système d'exploitation met à votre disposition un espace utilisé au travers duquel vous pouvez donner vos instructions.
SAISIE
La saisie des données à fournir au PC est à effectuer avec le clavier ou la souris. Les données sont transférées dans la mémoire par confirmation des instructions.
LA MEMOIRE
La mémoire (RAM) du PC est nécessaire pour prévoir de la place pour les données à modifier. Cette place est systématiquement préparée et divisée en unités.
La plus petite unité est un Bit et peut prendre deux formes : zéro ou un (on ou off). Les données saisies sont transformées et réduites en une combinaison correspondante de zéros et de uns.
Le CPU (processeur)
Le processeur est chargé des calculs. Il traite les données en fonction des instructions qu'il se procure auprès de la mémoire.
La SORTIE
En règle générale, la sortie est l'écran. C'est là qu'apparaissent les résultats du calcul. Une imprimante peut également être considérée comme une sortie.
Les utilisations du PC
La quantité des différentes utilisations du PC est indéfinissable. C'est pourquoi nous nous limiterons aux domaines d'utilisation les plus importants. Les programmes décrits ne correspondent pas forcément au matériel délivré.
Traitement de TEXTE
Le classique parmi les modes d'utilisation d'un PC.
Le traitement et la création de courriers et de textes ont été révolutionnés par le PC.
Les avantages d'un traitement de texte moderne sur PC comme
Microsoft Works, Word ou Lotus Word Pro sont :
La variété des mises en page
La correction de l'orthographe < La correction de l'orthographe L'échange de données La variété de modèles et d'exemples
Calculer
L'avantage des tables de calcul modernes telles que Microsoft - Works, Excel ou Lotus - 123 réside dans les actualisations de résultats permanentes de vos calculs.
Elle est bien plus performante qu'une calculatrice. Lorsque, par exemple dans un calcul tel que vos coûts de véhicule ou vos calculs de compte personnel, vous ne modifiez qu'une valeur, vous constatez immédiatement le résultat dans le total. Ainsi, en créant de nouveaux scénarios, vous pouvez rapidement constater les possibilités de faire des économies.
Les programmes évoqués proposent une variété d'exemples de calculs et de modèles dans des domaines différents.
BASES De donnees
Qu'il s'agisse d'un carnet d'adresses, de collections, de recettes, de pièces ou de CD, vous pouvez catégoriser les informations très facilement avec une base de données, les ouvrir en quelques secondes et les sortir dans le format souhaité.
Les programmes standard comme Microsoft Works, Access ou Lotus Approach proposent une variété de solutions standard qui peuvent être adaptées en fonction de vos besoins.
La palette de performances des programmes de logiciels avec lesquels vous pouvez dessiner et partager va du simple programme de dessin jusqu'aux utilisations CAO professionnelles.
La présentation de cartes d'invitation, de calendriers, d'affiches et autres, est le domaine d'utilisation majeur pour un particulier.
Ces exercices peuvent être pratiqués rapidement et simplement grâce à des programmes tels que Microsoft Works ou Paint. Pour des buts professionnels, les programmes graphiques comme Paint Shop Pro, Corel Draw ou les produits des sociétés Adobe et Macromedia sont très appréciés.
Le domaine « apprendre et informer », souvent appelée « Edu-ta-niment », est une branche très appréciée parmi les utilisations de logiciels.
Les encyclopédies, les dictionnaires et les programmes d'apprentissage sur CD sont présentés grâce au multimédia avec le son, l'image et la vidéo.
Ils permettent d'apprendre par l'image, de façon interactive et efficace. Une des encyclopédies les plus appréciées est Encarta de Microsoft qui existe dans plusieurs versions.
Les programmes modernes d'apprentissage linguistique peuvent prendre en charge la prononciation correcte et vérifier la prononciation de l'élève par l'intermédiaire d'un micro.
Les programmes d'apprentissage pour les enfants aident les enfants de tous les âges, à approfondir ce qu'ils apprennent à l'école et à le retravailler afin de se préparer parfaitement à l'avoir.
Les JEUX
Le PC n'a aujourd'hui rien à envier à une console de produits classique. Le PC peut pleinement dévoiler son grand potentiel de prestations par des animations 3-D compliquées et nécessitant des calculs. Qu'il s'agisse de quelques d'adresse, de stratégie ou de rôle, d'utilisation sportive ou de simulation, les produits modernes sont aujourd'hui très proches de la réalité.
Le marché propose une variété d'accessoires comme par exemple des volants, des manettes de jeu et autres accessoires de conduite qui rendent le jeu encore plus réaliste.
Le PC, qui à l'origine n'était utilisé que comme calculateur, peut aujourd'hui, avec l'équipement nécessaire, également couvrir les domaines, entre autres, de la musique, de la vidéo et de la télévision.
Qu'il s'agisse de studio sonore, de photographie numérique, de montages vidéo ou de production de dessins animés, tout ceci est réalisable aujourd'hui à prix bas avec le PC.
De plus, il est la plupart du temps supérieur aux techniques conventionnelles. Il y a une variété d'utilisations dans tous les domaines grâce auxquelles vous pouvez exercer votre hobby de manière encore plus professionnelle.
Pratiquement aucune technique n'a révolutionné le monde autant qu'Internet. Le réseau de données mondial propose un flux de possibilités.
Internet, souvent également décrit par WWW (World Wide Web), est un marché global pour le commerce mondial : actions, voyages, livres, même les pizzas peuvent être aujourd'hui commandées par un simple clique de la souris.
Une des utilisations les plus appréciées est le E-Mail. Le courrier électronique a révolutionné la communication.
Les forums de discussion à thème (Newsgroups) et les salles de chat virtuelles (contact direct avec d'autres utilisateurs d'Internet sur le réseau) sont très appréciés et favorisent les échanges d'expériences.
Les moteurs de recherche sont à la recherche d'articles et de publications. Presque toutes les universités ont actuellement leur propre domaine et offrent ainsi leur savoir au monde entier. Grâce à la possibilité de rechercher des données directement par Internet, des programmes Gratis (Free- ou Shareware), des drivers/pilotes, des documents, de la musique et beaucoup d'autres choses peuvent être téléchargés directement sur votre PC.
Pour pouvoir accéder à Internet, vous avez besoin d’un Navigateur. Le système d’exploitation Windows contient Internet-Explorer ou de manière alternative, le Navigator de Netscape est également souvent utilisé.
Votre ordinateur est conforme aux normes et directives suivantes:
Compatibilite electromagnetique (CEM)
Exigences de compatibilité électromagnétique définies par les normes suivantes:
| EN 55022 | Appareils de traitement de l'information - Caractéristiques des perturbations radioélectriques - Limites et méthodes de mesure |
| EN 55024 | Appareils de traitement de l'information - Caractéristiques d'immunité - Limites et procédures de contrôle |
| EN 61000-3-2 | Compatibilité electromagnétique - Limites pour les émis-sions de courant harmonique (courant appelé par les appa-reils <= 16A par phase) |
| EN 61000-3-3 | Compatibilité electromagnétique (CEM) - Limitation des fluctuations de tension et du flicker dans les réseaux basse tension pour les équipements ayant un courant appelé <= 16 A (par phase) |
Securite electrique
Exigences de sécurité électrique définies par la norme suivante:
EN 60950 Sécurité des appareils de traitement de l'information
Ergonomie
Exigences ergonomiques définies par les normes suivantes:
| DIN EN 29241-3 | Exigences ergonomiques pour le travail de bureau avec terminaux à écran de visualisation (TEV) - Partie 3: Exigences relatives aux écrans de visualisation |
| DIN EN ISO 9241-8 | Exigences ergonomiques pour le travail de bureau avec terminaux à écran de visualisation - Partie 8: Exigences relatives aux couleurs affichées |
Emissions acoustiques
Exigences en matière d'émissions acoustiques définies par la norme suivante:
ISO 7779 (ISO 9296)
Acoustique - mesure des émissions acoustiques émises par les équipements liés aux technologies de l'information et aux télécommunications
L'ordinateur est conforme aux exigences en matière d'émissions acoustiques, selon ISO 7779, lorsque les valeurs suivantes sont respectées:
| Mode de fonctionnement | Puisance sonore Lwad dB(A) (conforme à ISO 9296) |
| Fonctionnement à vide | 4,8 (max.) |
| Accès aux lecteurs de disques | 5,2 (max.) |
| Pression sonore LpAm dB(A) (conforme à ISO 9296) | |
| Mesuré en position de marche lors-que le fonctionnement se fait à vide | 40 (max.) |
| Mesuré en position de marche lors de l'accès aux lecteurs de disques | 47 (max.) |
Information sur la conformite du MODEM
S'il est équipé d'un modem, cet ordinateur a fait l'objet d'un contrôle et répond à la directive européenne concernant les équipements hertziens et les équipements terminaux de télécommunications (R&TTE 1999/5/CE).
Informations de conformite du clavier/souris sans FIL, bluetooth et du RESEAU sans FIL
D'après les directives R&TTE (1999/5/EC) des émetteurs radio vérifiés et homologués, les appareils suivants livrés séparément avec ce PC peuvent être de puissance plus faible :
-Récepteur / Clavier / Souris sans fil
-Réseau sans fil
Ces émetteurs radio sans fil sont pourvus d'un marquage CE séparé.
Vous pourrez obtenir les déclarations de conformité à l'adresse
Le ticket de caisse ou la facture tiennent lieu de justificatif de premier achat, conservez-le soigneusement. Vous en aurez besoin si vous devez prétendre à la garantie. Vos droits statutaires ne sont aucune-ment limités par ces conditions de garantie. Si vous cédez le produit à un autre utilisateur, celui-ci aura droit à la garantie jusqu'à son expiration. Le justificatif d'achat et cette déclaration devront lui être remis en cas de changement de propriétaire.
Nous garantissons que cet appareil est en état de bon fonctionnement et correspond sur le plan technique aux descriptions figurant dans la documentation ci-jointe. Sur présentation du justificatif, le reste de la période de garantie s'applique, en cas d'échange, automatiquement de la pièce originale à la pièce de remplacement.
Si vous nevez returner cet appareil et prétendre à la garantie, prenez soin de retirerierAAParavant tous les programmes, données et supports-mémoire amovibles. Le matériel returné sans accessoires sera échéné sans accessoires.
L'obligation de la garantie perd sa validité en cas d'accident, cataclysme, vandalisme, abus, utilisation non-appropriée, non-respect des directives de sécurité et d'entretien, modifications par logiciels supplémentaires, virus, ou bien utilisation d'un autre matériel ou accessoires ou autres modifications auxquelles nous n'aurions pas donné notre accord.
Cette déclaration de garantie limitée remplace toutes les autres garanties de nature explicite ou implicite. Ceci inclut la garantie de la liberté de vente ou bien l'appropriation dans un but précis sans s'y limiter. Dans certains pays, l'exclusion des garanties implicites n'est légalement pas admise. Dans ce cas, la validité des garanties explicites et implicites se limite à la période de garantie. À l'expiration de cette période, toutes les garanties perdent leur validité.
Une limitation de la durée de validité de garanties implicites n'est légalement pas admise dans certains pays, en sorte que la limitation ci-dessus n'entre pas en vigueur.
Si vous avez des questions concernant les conditions de garantie, contactez-nous.
Responsabilite limitee
Le contenu de ce manuel dépend de modifications qui n'ont pu être prévues à l'avance puisqu'elles sont le produit de l'évolution technique. Fabricant et distributeur ne pourraient prendre la responsabilité pour des dommages causés par des erreurs ou des omissions suite aux informations contenues dans ce manuel.
En aucun cas nous n'engageons notre responsabilité dans les cas suivants:
Revendication de tiers élevée contre vous en raison de pertes ou dommages.
Perte ou dépréciation de vos enregistrements ou données.
Dommages économiques concomitants (perte de bénéfices et économies inclues) ou consécutifs, même dans le cas où nous aurions été informés de ces dommages.
L'exclusion ou la limitation des dommages concomitants ou consécutifs n'est, dans certains pays, légalement pas admise, en sorte que la limitation ci-dessus n'entre pas en vigueur.
Activation Bluetooth 59
WLAN 59
Arreter. 26
Assistance pour les pilotes.....84
BIOS Setup 67
Bluetooth Activer / Désactiver 59
Branchement et mise en marche 8
Carte graphique 47
Carte son 50
CD bruts 45
CD-ROM 39
CF. 46
Changement de l'organisation des programmes. 72
Cible.
Clavier. 33
Fixer l'appuie-poignets.....17
Mise en place des piles.....17
Touches Multimedia 35
Compact Flash 46
Conformité aux normes. Compatibilité électromagnétique. 96
Émissions acoustiques.....97
Ergonomie. 96
Sécurité électrique. 96
Conformité aux normes. 96
Connexion Antenne Radio/TV 22
Connexion du récepteur 18
Consignes de sécurité 3
Copier des données 72
Couvercle frontal : Ouverture et fermeture.....14
Demarrer 26
Désactivation Bluetooth 59
WLAN 59
Disque dur. 37
DVD-Video 42
Dysfonctionnements 82
Émissions acoustiques 97
Enregistrement sur CD. 64
Entretien 85
Ergonomie 96
Explorer Démarrage rapide.... 71
Fréquence de rafraîchissement 47
Hotline 84
IBM® Microdrive. 46
Installation du Clavier et de la Souris sans fil 16
Interrupteur principal 26
Lecteur de carte. 46
Lecteur de disques 39
Lecteur de disques optiques... 39
Memory Stick. 46 MMC. 46 Modem 61, 62 Modifier la définition de l'écran 68 MPEG2 43 MultiMediaCard 46
Nero. 64 Nettoyage 85 Numéro de série.
Page de démarrage Windows® 28
Première aide 82
Produit de nettoyage. 85
Qu'est-ce que le DVD ? 41
Qualité.
Raccordement Entrée vidéo...23 Source d'enregistrement....23 USB...51 Rayonnement laser...88 Réglage Windows du clavier...71 Réseau
LAN Access Point 57 Wireless LAN 57
Sauvegarde des données....4 SD 46 Secure Digital 46 SmartMedia 46
Technicien maintenance....88 Température ambiante 12 Touches de fonctions multimedia 35 Transport. 87 Trucs et astuces Changement de l'organisation des programmes 72 Copier des données 72 Explorer Demarrage rapide. 71 Modifier la définition de l'écran 68 Réglage Windows du clavier 71
Wireless LAN 57
WLAN
Activer / Désactiver...... 59
