BDAPC8800 - Ordinateur de bureau MEDION - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Ordinateur de bureau MEDION BDAPC8800
Processeur	Intel Core i5 (10ème génération)
RAM	8 Go DDR4
Stockage	1 To HDD + 256 Go SSD
Carte graphique	NVIDIA GeForce GTX 1650
Système d'exploitation	Windows 10 Home
Alimentation électrique	500 W
Dimensions approximatives	40 x 20 x 40 cm
Poids	8 kg
Connectivité	USB 3.0, HDMI, Ethernet, Wi-Fi
Compatibilités	Compatible avec la plupart des périphériques USB et écrans HDMI
Fonctions principales	Jeux, bureautique, multimédia
Entretien et nettoyage	Nettoyage régulier de la poussière et mise à jour des logiciels
Pièces détachées et réparabilité	Accès facile aux composants internes pour upgrades
Sécurité	Antivirus préinstallé, mises à jour de sécurité régulières
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - BDAPC8800 MEDION

Comment réinitialiser le MEDION BDAPC8800 ?

Pour réinitialiser le MEDION BDAPC8800, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant 10 secondes.

Pourquoi mon MEDION BDAPC8800 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Essayez de changer de prise ou de câble d'alimentation si nécessaire.

Comment mettre à jour le logiciel du MEDION BDAPC8800 ?

Pour mettre à jour le logiciel, connectez le MEDION BDAPC8800 à Internet, allez dans le menu des paramètres, puis sélectionnez 'Mise à jour du système' et suivez les instructions.

Le son de mon MEDION BDAPC8800 est faible, que faire ?

Assurez-vous que le volume est réglé correctement. Vérifiez également les paramètres audio dans le menu et assurez-vous que les haut-parleurs sont correctement connectés.

Comment connecter le MEDION BDAPC8800 à un téléviseur ?

Utilisez un câble HDMI pour connecter le MEDION BDAPC8800 à un port HDMI de votre téléviseur. Ensuite, sélectionnez le bon port HDMI sur votre téléviseur.

Que faire si le MEDION BDAPC8800 ne reconnaît pas mon disque dur externe ?

Vérifiez que le disque dur est formaté en NTFS ou FAT32. Essayez de le connecter à un autre port USB ou de tester le disque dur sur un autre appareil.

Comment résoudre des problèmes de connexion Wi-Fi sur le MEDION BDAPC8800 ?

Vérifiez que le Wi-Fi est activé dans les paramètres de l'appareil. Redémarrez le routeur et le MEDION BDAPC8800, puis essayez de vous reconnecter au réseau.

Mon MEDION BDAPC8800 surchauffe, que faire ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par des objets. Éteignez-le pendant un moment pour le laisser refroidir.

Comment retourner à la configuration d'usine du MEDION BDAPC8800 ?

Allez dans les paramètres, sélectionnez 'Sauvegarde et réinitialisation', puis choisissez 'Réinitialiser aux paramètres d'usine'. Cela effacera toutes les données, alors assurez-vous de sauvegarder les fichiers importants.

Où trouver le manuel utilisateur du MEDION BDAPC8800 ?

Le manuel utilisateur peut être téléchargé depuis le site officiel de MEDION dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI BDAPC8800 MEDION

Presentation de ce mode d'emploi

Ayez toujours ce manuel à portée de main à côté de votre PC. Conservez bien le mode d'emploi et l'emballage du PC pour pouvoir les remettre au nouveau propriétaire en cas de vente.

Nous avons articulé ce mode d'emploi de façon à ce que vous puissiez à tout moment, à l'aide de l'index, trouver les informations, classées par thèmes, dont vous avez besoin.

Vous trouverez un index à la fin de ce manuel. Afin de démarrer le PC immédiatement, veuillez vous reporter au chapitre « Sécurité » et « Branchements et Mise en marche ».

Nous vous conseillons de lire également les autres chapitres afin d'obtenir des explications détaillées et des conseils d'utilisation de votre PC.

Le but de ce mode d'emploi est de vous informer sur votre PC dans un langage facilement compréhensible. La traduction de termes du jargon micro-informatique est souvent troublante, c'est pourquoi nous avons gardé des termes informatiques courants.

Vous trouvez également d'autres explications concernant votre PC dans l'aide En Ligne sur la page d'accueil de votre PC. Cliquez sur :

Informations sur votre PC

Pour vous servir des programmes d'application et du système d'exploitation, vous pouvez utiliser les aides qui vous sont proposées dans les programmes lorsque vous appuyez sur une touche (F1, la plupart du temps) ou que vous cliquez sur le bouton de la souris. Ces aides seront disponibles lorsque vous utiliserez le système d'exploitation Microsoft Windows® ou les programmes d'application.

Windows XP propose une présentation (voir sur la barre d'outils) à la découverte du système d'exploitation. Nous avons listé d'autres sources d'information intéressantes à partir de la page 68.

Il s'adresse aussi bien aux débutants qu'aux utilisateurs confirmés. Mis à part l'utilisation professionnelle que l'on peut en faire, le PC est donc pour être utilisé dans les foyers. Les nombreuses possibilités d'utilisation conviennent à toute la famille.

Identification

Pour conserver la preuve de l'origine de votre PC, notez ici les informations suivantes :

Numéro de série

Date d'achat

Lieud'achat

Vous trouverez le numéro de série de votre PC au dos de votre ordinateur. Notez également le numéro sur votre carte de garantie.

LA QUALITE

Nous avons, par le choix des composants de l'ordinateur, fait particulièrement attention à la fonctionnalité, la simplicité d'utilisation, la sécurité et la fiabilité. Grâce à un concept matériel et logiciel équilibré, nous pouvons vous présenter maintenant un PC évolutif, qui vous procurera du plaisir aussi bien au travail que pour vos loisirs. Nous vous remercions de la confiance que vous accordez à notre produit et nous sommes heureux de vous accueillir comme nouveau client.

Copyright © 2005

Tous droits réservés.

Ce manuel est protégé par le code de la propriété intellectuelle.

Copyright Medion

Marques:

MS-DOS® et Windows® sont des marques déposées Microsoft®.

Pentium® est une marque déposée Intel®.

Les autres noms de produit mentionnés dans ce document sont des marques de leurs propriétaires respectifs.

Sous réserve de toutes modifications.

Sécurité 1

Sécurité 3

Sauvegarde des données 4

Branchement & mise en route 5

Vérification du matériel 7

L'emplacement du PC 8

Température ambiante 8

Ergonomie 9

Branchement 13

Effectuer les connexions 13

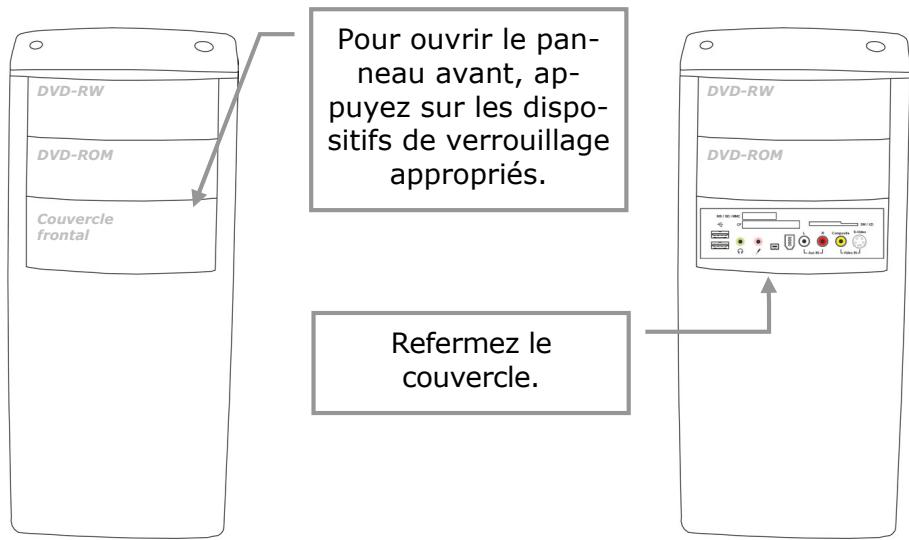

Ouvrir et fermer le couvercle frontal 14

Connexion du moniteur 15

Installation du Clavier et de la Souris sans fil 16

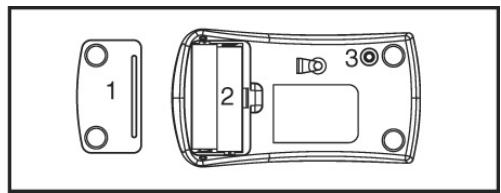

Mise en place des piles dans la souris. 16

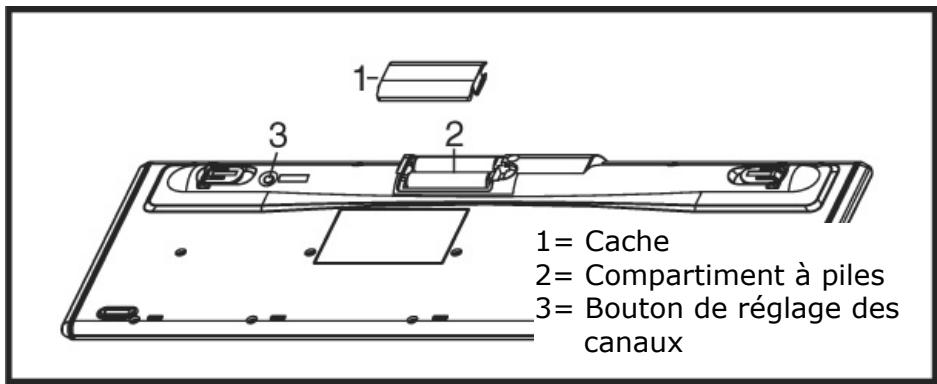

Mise en place des piles dans le clavier 17

Réglage du canal de fréquence ou d'identification... 18

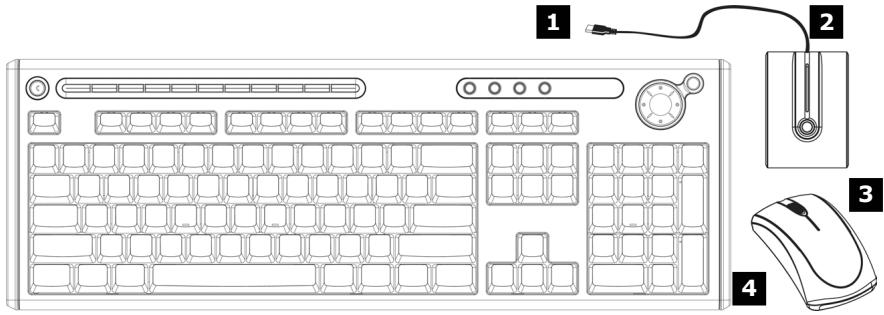

Connexion du récepteur 19

Connexion du clavier/souris PS/2 20

Connexion du clavier/souris USB 20

Connexion de périphériques sur port parallèle 20

Connexion du modem/RNIS 21

Modem 21

RNIS 21

Connexion de périphériques sur port série. 22

LAN (Réseau local) 22

Connexion d'enceintes 23

Ordinateur avec un système surround 23

Connexion d'appareils de réception 24

Raccorder une source d'enregistrement / Entrée Video24

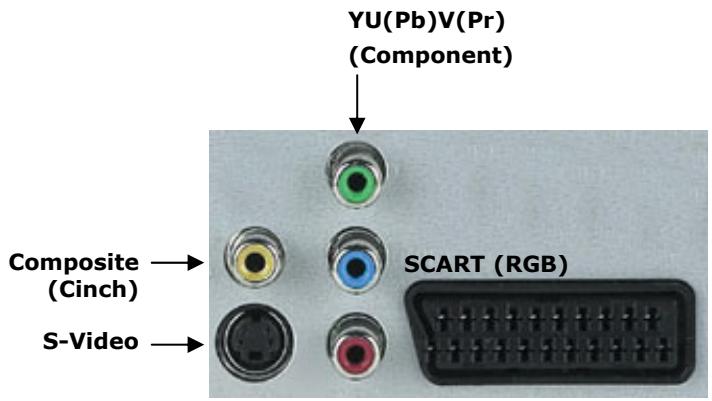

Connexion du PC à un téléviseur 25

Connexion d'un microphone 25

Raccordement de l'antenne pour la réception TV. 26

Fonctionnement avec une antenne 26

Fonctionnement avec deux antennes 26

Réception de la TV par satellite 26

USB/IEEE-1394 27

Connexion des appareils IEEE-1394 (Fil électrique) … 27

Connexion des appareils USB 27

Connexion de l'alimentation 28

Première mise sous tension 29

1ère étape : démarrer 29

Interrupteur secteur 29

Interrupteur principal 29

2ème étape : Démarrer la première installation 30

3ème étape: Fin 31

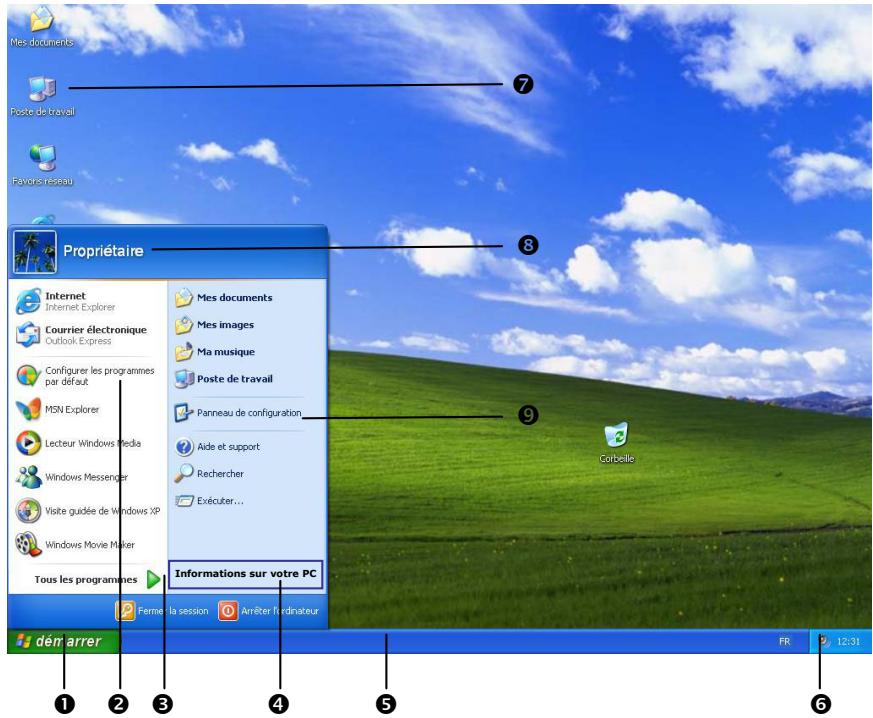

Description succincte de la page de démarrage de Windows 31

Travailler avec votre PC 33

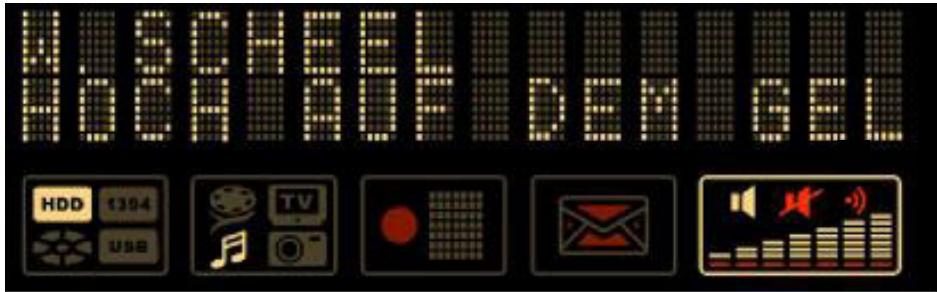

L'écran multifonctions 35

Le multimédia à une touche 36

Fonction d'économie d'énergie 37

Leclavier. 38

Angle d'inclinaison du clavier 38

Les touches Alt, Alt Gr et Ctrl 39

Touches de fonctions multimédia 40

Le disque dur 42

Connecter un disque dur externe 44

Le lecteur de disques optiques 45

Écouter des CD / Établir une sélection 45

Comment retirer un CD 46

Lecteur de CD-ROM/DVD comme lecteur d'amorce... 46

Informations sur le code régional du DVD 47

Informations sur le Graveur 48

LightScribe 48

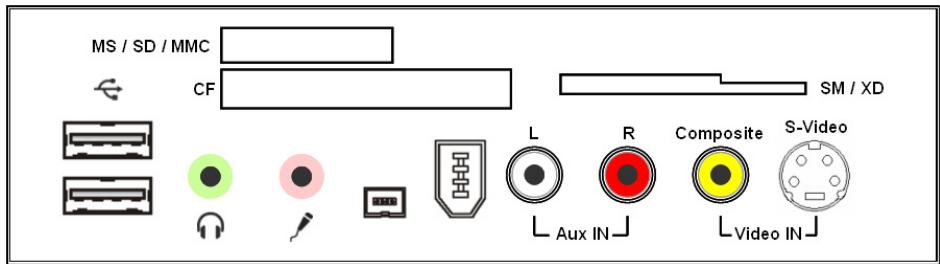

Le lecteur de cartes 49

Le système graphique 50

Caractéristiques de performance 50

Fréquence de rafraîchissement élevée 50

Connexion du PC à un téléviseur 51

Pour connecter notre PC à votre téléviseur, procédez comme suit : 52

La carte son 53

Raccordement USB 54

IEEE 1394 (Cable électrique) 55

Possibilité d'utilisation du IEEE1394 55 Spécifications techniques 55

La carte TV 56

Regarder la télévision. 56 Les fonctions de double tuner 57

Réglage 1 (Fonctionnement avec une ANTENNE) 57 Réglage 2 (Fonctionnement avec deux antennes).... 57

La télécommande 59

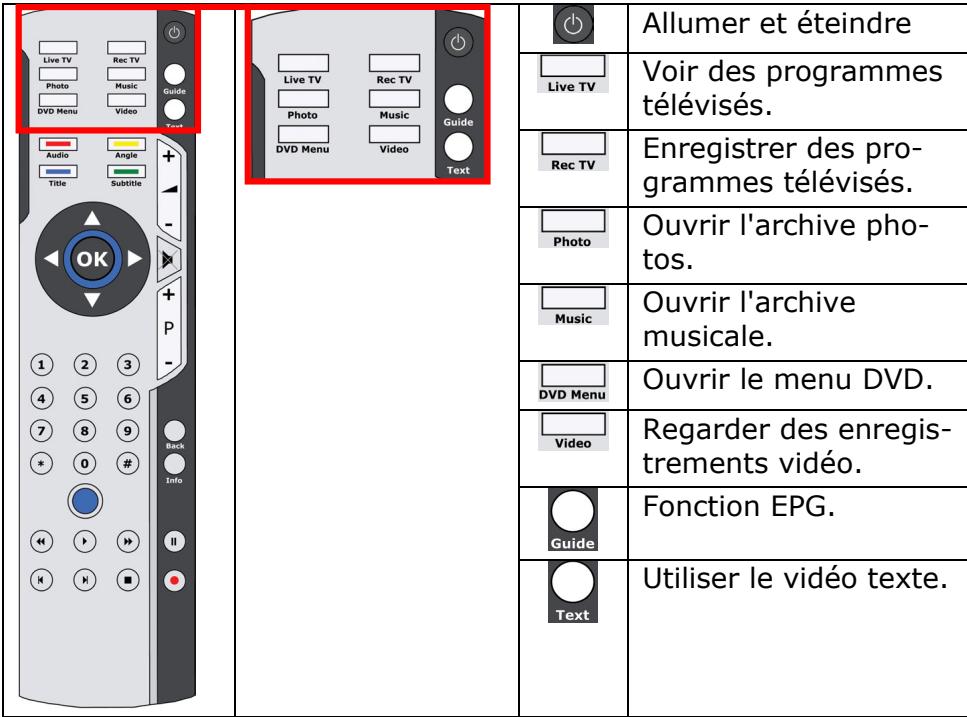

Placer les batteries 59 Fonctions des touches 60 Modification des canaux d’émission/de réception 63

Fonctionnement du réseau 64

Qu'est-ce qu'un réseau ? 64 Wireless LAN (réseau radio) 65

Information de sécurité 65 Conditions 65 Régler les problèmes dus au réseau 66

Modem/RNIS 67 Port série COM 67

Logiciels 68

Découvrir Windows 68 Windows XP Home Edition - Premiers pas 68 Aide et support Windows 68 Formation Microsoft Interactive 69

Enregistrement sur CD 70 Démarrer Nero - Express 70

Installation de logiciels 71

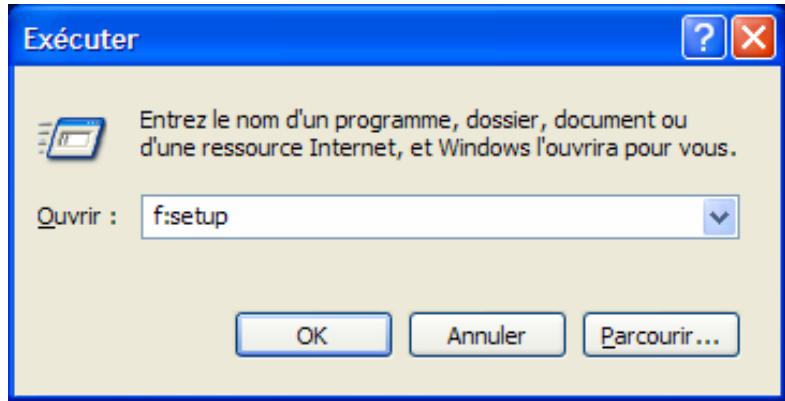

Comment installer vos logiciels : 71 Désinstallation des logiciels : 72

Activation de Windows 73

Activation du produit avec votre ordinateur 73 IOS Setup 74

Trucs et astuces 75

Aides à l'utilisation 75 Programmation du système et information 76

Service après-vente & travail personnel 77

Sauvegarde de Données et de Système 79

Sauvegarde de données 79 Programmes de maintenance 79 Fichier de réinstallation du mot de passe 80

Réinstallation du système 81

Correction d'erreurs 82 Windows® Update 83 Réinstallation de la configuration d'origine 85

Limites de la réinstallation 85 Mise en place de la réinstallation 86

Service après-vente 87

Première aide sur les dysfonctionnements 87 Localisation de la cause. 87

Erreurs et causes possibles 88 Avez-vous encore besoin d'aide ? 89

Assistance pour les pilotes 89 Transport 90 Nettoyage et entretien 90 Recyclage et élimination 91 Réparation 93

PowerCinema Linux License Agreement 97 Conformité aux normes 98 Conditions de garantie 100

Responsabilité limitée 101

Index 102

Appareil

Lorsque l'appareil arrive en fin de vie, ne le jetez jamais dans une poubelle classique. Informez-vous des possibilités d'élimination écologique.

Piles

Les piles usagées ne sont pas des déchets domestiques! Elles doivent être déposées dans un lieu de collecte de piles usagées.

Sujet

Sécurité de fonctionnement 3

Sauvegarde des données. 4

Sécurité

Veuillez lire ce chapitre attentivement et respectez les instructions. Vous serez ainsi assuré du bon fonctionnement et de la durée de vie de votre PC.

Ne laissez pas d'enfants sans surveillance jouer avec des appareils électriques. Les enfants ne sont pas tous conscients des éventuels dangers. Ne laissez pas de sacs plastiques en évidence auprès des enfants, ils pourraient s'étouffer!

N'ouvre jamais le boîtier du PC! Vous risqueriez une électrocution et seriez en danger de mort. N'utilisez jamais votre PC lorsque le boîtier est ouvert. (Sauf si un de nos techniciens habilités vous le propose; débranchez la prise secteur AVANT toute ouverture du boîtier!)

Les lecteurs de CD-ROM/CDRW/DVD contiennent des dispositifs laser classe 1, dans la mesure où ces appareils fonctionnent dans un boîtier de PC fermé. N'ôtez pas le couvercle des lecteurs, car des rayons laser invisibles peuvent en sortir. Ne regardez pas le rayon laser, même avec des instruments optiques, afin d'éviter de vous abîmer les yeux.

N'introduisez aucun objet à l'intérieur du PC par les fentes et ouvertures du boîtier. Vous pourriez ainsi provoquer un court-circuit, une décharge électrique ou même un feu, ce qui endommagerait votre PC.

Les fentes et ouvertures du PC servent à son aération. Ne les couvrez pas, vous pourriez provoquer une surchauffe. À l'installation du PC, veillez à laisser 20 cm d'espace de tous les côtés.

Éteignez tout de suite l'ordinateur ou ne l'allumez surtout pas, débranchez-le et adressez-vous au service client si...

• ... le câble électrique ou la prise a fondu ou est endommagée. Faites replacer le câble ou le bloc d'alimentation défectueux par une pièce neuve. Ces pièces ne doivent en aucun cas être réparées.
• ... le boîtier de l'ordinateur est endommagé ou si du liquide a coulé à l'intérieur. Faites examiner l'ordinateur par le service client. Autrement, l'ordinateur pourrait ne pas fonctionner dans les conditions de sécurité indispensables. Il y a en effet danger de mort par électrocution et/ou risque de rayonnement laser nocif !

Sauvegarde des donnees

Attention! Avant chaque mise à jour de vos données, effectuez une sauvegarde sur un support externe (disquette, CD-R). Le fabricant ne peut être tenu pour responsable d'une perte de données et de ses éventuelles conséquences.

Sujet

Vérification du matériel 7

L'emplacement du PC. 8

L'emplacement de l'écran 8

Première mise sous tension 29

Vérification du matériel

Vérifiez qu'aucun élément ne manque à la livraison et informez-nous dans les 15 jours suivant votre achat si un élément avait manqué. Il vous faudra alors absolument fournir votre numéro de série.

Le PC que vous venez d'acquérir, contient les éléments suivants :

PC et câbles - Clavier Windows + souris - Casques avec microphone - Télécommande - Manuel de Microsoft Windows® + Product Recovery Disc - Application-/Support-Disc (Disc de sauvegardes et de pilotes) - Documentation

L'emplacement du PC

Un aspect à ne pas négliger est le lieu d'installation de votre PC.

LIEU d'installation

• Tenez votre ordinateur et tous ses périphériques à l'abri de l'humidité, de la poussière, de la chaleur et des rayons directs du soleil. Le non-respect de ces recommandations peut provoquer des pannes ou endommager le PC.
• Placez et utilisez tous les composants sur une surface plane, stable et sans vibrations, afin d’éviter que le PC ne tombe.
• Notre PC n'est pas prévu pour être utilisé avec des écrans de bureau au sens du §2 de la disposition concernant les écrans de bureau.

Utilisez le PC à une température ambiantecomprise entre +10°C et +35°C et une humidité relative comprise entre 30% et 70% (sans condensation). - Éteint, le PC peut supporter des températures comprises entre -20°C et 50°C. - En cas d'orage, débranchez l'appareil et tout le câble de l'antenne TV. Pour plus de sécurité, nous recommandons l'utilisation d'un dispositif de protection électrique, afin de protéger notre PC contre les dommages causés par les surtensions ou la foudre qui peuvent toucher le réseau électrique. - Après avoir transporté le PC, attendez qu'il ait pris la température ambiante pour le mettre en marche. Des variations importantes de température ou d'humidité peuvent provoquer de la condensation à l'intérieur du PC et cette humidité peut être à l'origine d'un court-circuit.

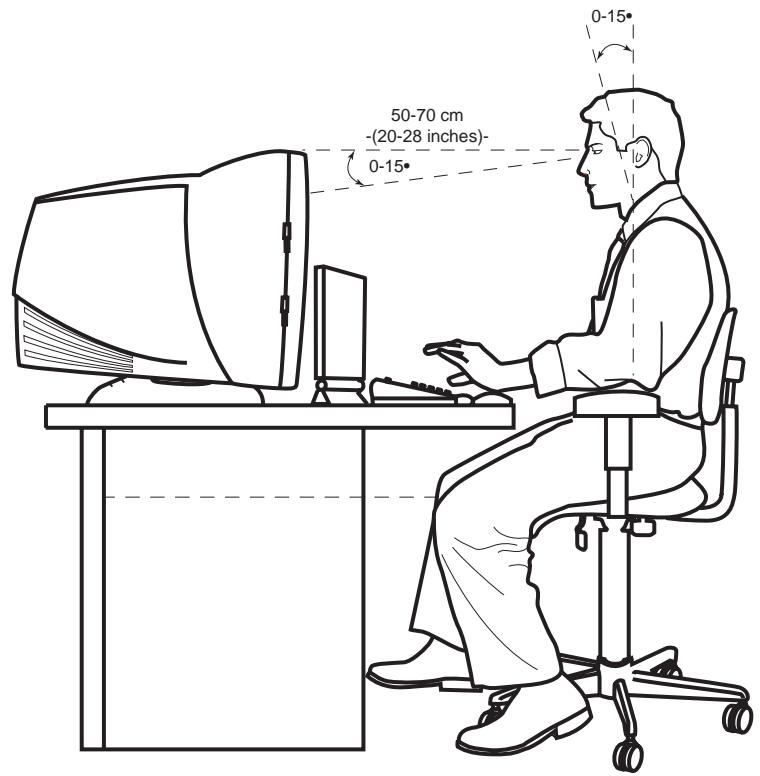

Ergonomie

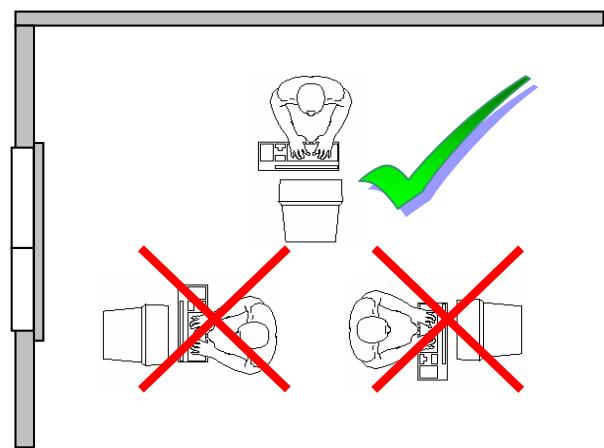

Remarque: l'écran doit être positionné de manière à éviter les reflets, les lumières aveuglantes et les forts contrastes de luminosité.

L'écran ne doit jamais se trouver à proximité d'une fenêtre car c'est à cet endroit que la pièce est la plus claire à cause de la lumière du jour. Cette clarté rend plus difficile l'adaptation de l'œil à l'écran plus souvent.

L'écran doit toujours être disposé de façon à ce que le regard soit parallèle à la fenêtre.

L'orientation en parallèle devrait également valoir pour la lumière artificielle. Ceci signifie que les mêmes critères et raisons sont valables pour l'éclairage des bureaux et des lieux de travail avec une lumière artificielle.

Au cas où la pièce ne permette pas de positionner l'écran comme indiqué, il existe beaucoup d'autres solutions afin d'éviter les lumières aveuglantes, les reflets, les contrastes trop importants entre clair et nombre.... Par exemple : tourner, rabaisser ou rehausser l'écran.

On peut également améliorer cette installation en installant des stores à lames ou verticaux aux fenêtres, des murs de séparation ou en modifiant les installations d'éclairage.

Remarque : faites des pauses régulières lorsque vous travaillez face à votre écran pour prévenir les tensions et la fatigue.

Le fait de rester assis dans la même position pendant une période prolongée peut à la longue devenir inconfortable. Pour augmenter votre confort et réduire les risques de lésion, vous devez adopter une position d'assise correcte.

Général - Changez fréquemment de position et faites souvent des pauses pour éviter la fatigue.

Dos - Lorsque vous êtes assis à votre poste de travail, veillez à ce que votre dos soit soutenu par le dossier de la chaise, en position droite ou légèrement inclinée vers l'arrière.

Bras - Vos bras doit être coulés et détendus, coudes près du corps, avant-bras et mains parallèles au sol.

Poignets - Vos poignets doivent être aussi droits que possibles lorsque vous utilisez le clavier, la souris ou la boule de commande. Ils ne doivent pas être pliés vers le haut ou vers le bas ou latéralement de plus de 10 degrés.

Jambes - Vos cuisses doivent être horizontales ou légèrement inclinées vers le bas. Vos jambes doivent pratiquement former un angle droit avec vos cuisses. Vos pieds doivent reposer à plat sur le sol. Au besoin, utilisez un repose-pied mais avant d'en acquérir un, assurez-vous que la hauteur de votre chaise est correctement réglée.

Tête - Notre tête doit être droite ou légèrement inclinée vers l'avant. Évitez de travailler avec la tête ou le tronc tordu dans une position non naturelle.

• Surface d'appui pour les mains : 5 - 10 cm
• Ligne supérieure de l'écran à la hauteur des yeux ou un petit peu en dessous
• Distance des yeux : de 50 à 70 cm
• Espace pour les jambes (vertical) : au moins 65 cm
• Espace pour les jambes (horizontal) : au moins 60 cm

Branchement

Ouvrez le rabat de gauche pour voir les illustrations correspondantes.

Remarque : les appareils décrits ne sont pas obligatoirement livrés avec l'ordinateur. Tous les ports indiqués dans la liste sont en option et ne sont pas forcément disponibles sur votre PC.

Effectuer les connexions

Tenez compte des remarques suivantes pour brancher correctement votre PC :

• Rangez les câbles de façon à ce qu'on ne puisse pas marcher ou trébucher dessus.
• Ne posez aucun objet sur les câbles, cela pourrait les endommager.
• Ne branchez les appareils périphériques tels que le clavier, la souris, le moniteur etc. que lorsque le PC est éteint afin d’éviter l’endommagement du PC ou des périphériques. Certains appareils peuvent être branchés lorsque le PC est en marche. Il s’agit en général d’appareil avec une connexion USB ou IEEE 1394 (FireWire). Dans tous les cas, suivez impérativement les consignes de sécurité des modes d’emploi correspondants.
• Installez le PC à au moins un mètre de distance des sources de brouillage magnétiques et de haute fréquence (division, enceintes, téléphone mobile, etc.) pour éviter les défaillances et les pertes de données.
• Veillez à n'utiliser avec ce PC que des câbles blindés de moins de 3 mètres pour les interfaces externes. Utilisez exclusivement le câble fourni, qui a subi de nombreux tests dans nos laboratoires.

Pour les câbles d'imprimante, n'utilisez que des câbles à double blindage.

• Veillez à ce que tous les câbles de connexion soient raccordés aux périphériques correspondants afin d'éviter les ondes parasites. Débranchez les câbles dont vous ne vous servez pas.
• Seuls les appareils conformes aux normes EN60950 „sécurité pour les matériels de l'information" ou EN60065 „exigences de sécurité pour les appareils audio, vidéo et appareils électroniques analogiques" peuvent être raccordés à l'ordinateur.

Remarque : vous n'avez besoin de brancher que les composants que vous utilisez avec votre PC. Si vous n'avez pas l'appareil précrit (par exemple l'imprimante), vous pouvez sauter ce passage et éventuellement y revenir plus tard.

OUVRIR et FERMER le couvercle frontal

Quelques prises sont situées derrière le couvercle frontal.

Cela présente un grand avantage : les connexions que vous utilisez fréquemment peuvent être rétablies facilement et rapidement sans devoir retourner l'ordinateur. Le couvercle protège les connexions.

Connexion du moniteur

Position sur la vue d'ensemble : W, W2

Si votre ordinateur possède deux sorties moniteur, peu importe la sortie. Notre PC peut optionnellement être équipé d'une connexion numérique (DVI, W2). À l'aide d'un adaptateur, vous pouvez brancher la prise VGA de votre moniteur au port DVI.

Remarque : faites attention à bien ajuster la prise et la fiche. Grâce à sa forme asymétrique, la prise ne peut être mise que dans une seule position dans la fiche.

1. Branchez le câble de données du moniteur à la fiche bleue de la carte graphique (Vue d'ensemble: W, W2 = DVI, avec un câble de connexion numérique). Enlevez, le cas échéant, la bague de protection blanche de la prise du moniteur.
2. Serrez bien les vis du câble du moniteur.

Attention! Le système a été préconfiguré pour une résolution d'écran de 1024 x 768 pixels et un taux de rafraîchissement (refresh rate) 75Hz. Si votre moniteur n'est pas adapté à ces valeurs, il peut être endommagé. Veuillez consulter le mode d'emploi de votre moniteur.

Si votre moniteur ne fonctionne pas avec ces valeurs, changez la configuration de la façon suivante :

1. Après le démarrage de votre PC, appuyez tout de suite sur la touche F8, jusqu'à ce qu'un menu de démarrage apparaisse.

Remarque: si vous n'appuyez pas sur F8 au bon moment, le menu de démarrage n'apparaîtra pas et vous serez obligé de redémarrer le PC.

1. Sélectionnez l'option de démarrage « Mode sans échec »
2. Vous pouvez ensuite ajuster les «Propriétés d'affichage».

Installation clavier et SOURIS sans FIL

La transmission et la réception du clavier et de la souris sont libres de toute restriction angulaire. Il existe deux canaux de fréquence, l'un pour le clavier et l'autre pour la souris, permettant d'éviter tout dysfonctionnement lorsque vous travaillerez avec plusieurs appareils de transmission radio simultanément.

Avant de commencer à travailler avec votre nouveau clavier et votre nouvelle souris, prenez le temps d'effectuer quelques manipulations classiques.

Attention! Veuillez tirer et suivre les consignes de sécurité relatives à l'utilisation des piles à la page 91.

Mise en PLACE des PILES dans la SOURIS

La souris nécessite deux piles alcalines (Type: AAA).

Remarque : n'utilisez que des piles rechargeables.

L'utilisation de piles normales peut provoquer des dysfonctionnements ou endommager votre appareil.

1 = Cache 2 = Compartiment à piles 3 = Bouton de réglage des canaux

1. Veuillez retirer le cache du compartiment à piles situé sous la souris.
2. Insérez les deux accumulateurs NiMH dans le compartiment qui leur est réservé.
3. Refermez le cache du compartiment à piles sous la souris.
4. Le chargement de la souris s'effectue avec votre PC, par l'intermédiaire du câble USB fourni. Insérez l'extrémité droite des petites fiches à l'avant de la souris, et l'autre extrémité dans le PC allumé. Le processus de chargement dure env. 8 heures. La souris peut continuer à être utilisée au cours de ce processus.

Mise en PLACE des PILES dans le clavier

Le clavier nécessite deux piles AA.

1. Retirez le cache du compartiment à piles sous le clavier en le poussant dans le sens de la flèche.
2. Insérez deux piles AA. L'illustration dans le compartiment à piles indique comment insérer correctement les piles.
3. Refermez le compartiment à piles en poussant sur le fermoir sous le compartiment à piles.

Remarque: veuillez à ne pas enclencher le bouton de réglage des canaux (3) sur le côté du cache du compartiment à piles. Cela pourrait endommager le changement de canal ou d'identification.

Reglage du CANAL de frequency ou d'identification

Important : n'effectuez l'installation décrite ci-dessous qu'après avoir mis le PC en service suivant les instructions des pages suivantes.

Pour la connexion radio, reliez le clavier et la souris au récepteur, avec le même canal de fréquence ou d'identification.

Des signaux d'identification différents permettent au clavier et à la souris de fonctionner correctement avec le même canal de fréquence. Il existe 255 signaux d'identification pour le clavier et pour la souris. Changer le canal de fréquence peut empêcher des interférences entre deux apparls.

Réglage du canal de fréquence sur le clavier et sur la souris

1. Appuyez sur le bouton de connexion en haut du récepteur. L'indicateur se mettra à clignoter.
2. Appuyez sur le bouton sous le clavier ou sous la souris. Le canal changera dès que vous relâcherez le bouton.

Remarque: veuillez ne pas maintenir le bouton enfoncé plus de trois secondes. Cela modifierait le signal d'identification, au lieu du canal.

Réglage d'identification sur le clavier et sur la souris

1. Appuyez sur le bouton de connexion en haut du récepteur. L'indicateur en haut du récepteur clignotera.
2. Maintenez le bouton sous le clavier ou sous la souris enfoncé pendant au moins trois secondes. Le signal d'identification changera lorsque vous relâcherez le bouton.

Connexion du resepteur

Position sur la vue d'ensemble : E

1 = Prise du récepteur USB (noire) 2 = Récepteur 3 = Souris 4 = Clavier

1. Branchez la prise (1, noire) du récepteur à un port USB de votre ordinateur. L'ordinateur activera alors votre souris et votre clavier au bout de 10 secondes.
2. Placez le récepteur à 20 cm au moins de tout autre appareil électrique (par exemple un moniteur) afin de garantir une performance optimale. La distance entre le clavier, la souris et le récepteur ne doit pas excéder 1,50 m. Ne placez pas le récepteur sur une surface métallique.

Remarque: si la saisie n'est plus tout à fait fluide, remplacez les piles.

L'utilisation du clavier et de la souris est décrite à partir des pages 37.

Connexion du clavier/souris ps/2

Position sur la vue d'ensemble : R/O

Si vous branchez un clavier USB, veuillez vous reporter à l'étape suivante, sinon, n'en tenez pas compte.

1. Branchez le clavier au port PS/2 bleu situé à gauche de l'ordinateur. Branchez le cordon de la souris au port PS/2 vert situé à droite de l'ordinateur.

Connexion du clavier/souris USB

Position sur la vue d'ensemble : E

1. Branchez le clavier/souris USB au port USB.

Connexion de peripheriques sur PORT parallele

Position sur la vue d'ensemble : P

Remarque : grâce à leur forme asymétrique, la prise ne peut être mise que dans une seule position dans la fiche.

1. Si vous souhaitez connecter une imprimante à câble parallèle (25 broches), branchez le câble de l'imprimante à la fiche d'imprimante P de couleur bordeaux située à l'arrière de votre PC.
2. Serrez bien les vis.

Si vous souhaitez utiliser un scanner, qui doit être branché au port parallèle, vous devez également brancher le câble du scanner ici. L'imprimante sera alors branchée au scanner.

Connexion du modem/rnis

Position sur la vue d'ensemble: Z

Selon le modèle que vous avez acquis, votre PC peut être équipé d'une carte modem ou d'une carte RNIS (Réseau Numérique avec Intégration de Services) afin de préparer votre PC à l'accès à Internet et à l'utilisation de fax.

MODEM

Le câble du modem a une prise RJ11 qui doit être branchée au modem, et une prise TAE qui s'adapte à une prise téléphonique analogue en N. Vous trouverez des informations complémentaires sur le modem au chapitre «Modem».

Attention! N'utilisez que des prises téléphoniques analogiques. Le modem intégré n'admet pas les valeurs de tension des systèmes téléphoniques numériques.

(RESEAU Numerique avec integration de services)

Le câble RNIS possède deux prises RJ45, de sorte que le côté branché à la fiche femelle importspe.

1. Branchez l'extrémité du câble de transmission à la fiche Z de votre PC. La fiche porte l'inscription «Line».
2. Branchez l'autre extrémité à la prise téléphonique ou à la prise réseau existante.

Attention! Utilisez exclusivement les appareils RNIS avec des installations téléphoniques numériques. Vous garantissez ainsi le fonctionnement correct de l'appareil et vous évitez que l'appareil ou les installations connexes soient eventuellement endommagées.

Connexion de peripheriques sur PORT SERIE

Vous pouvez connecter un modem externe, un lecteur de cartes ou un autre périphérique série.

Remarque : pour éviter l'endommagement des contacts, mettez la prise dans la fiche correctement. Grâce à leur forme asymétrique, la prise ne peut être mise que dans une seule position dans la fiche.

1. Branchez le câble série à la fiche de connexion turquoise (S) située à l'arrière de votre PC.
2. Serrez bien les vis.

LAN (RESEAU LOCAL)

Position sur la vue d'ensemble : Q

Le câble RNIS possède deux prises RJ45, de sorte que le côté branché à la fiche femelle importspe.

1. Branchez l'extrémité du câble de transmission à la fiche de votre PC.
2. Branchez l'autre extrémité à l'ordinateur ou à un Hub/commutateur.

Vous trouverez des informations détaillées sur le branchement au réseau dans le chapitre « Fonctionnement du réseau ».

Connexion d'enceintes

Position sur la vue d'ensemble : H

Vous pouvez connecter un casque, des enceintes amplifiées ou un cable de connexion audio (à l'amplificateur). Dans le manuel d'utilisation de votre chaîne stéréo, vous trouverez quel canal vous devez utiliser à cet effet (généralement Line In ou Aux).

1. Branchez le câble à l'aide d'une prise jack stéréo de 3,5 mm dans la fiche verte (position H).

Ordinateur avec un systeme surround

Position sur la vue d'ensemble : H, H2, H3, H4, U, U2

Remarque : vous obtiendrez des informations sur la position des haut-parleurs lors du démarrage du logiciel audio via la barre des tâches.

Si votre système est équipé d'un système surround, branchez le câble ainsi :

1. Branchez le câble à l'aide d'une prise jack stéréo de 3,5 mm dans la fiche verte (position H).
2. Connectez les haut-parleurs par la face arrière au port surround 1 (position H2).
3. Vous pouvez brancher un haut-parleur central ou un subwoofer au port centre/subwoofer (position H3).
4. Branchez d'autres haut-parleurs au port surround 2 en option (emplacement H4) et placez-les derrière vous pour la sonorisation d'ambiance.

Afin de relier la sortie audio numérique, veuillez brancher le câble Cinch dans la fiche en position U. La sortie optique est positionnée en U2. Raccordez le câble à un appareil audio disposant d'une entrée numérique appropriée.

Connexion d'appareils de reception

Position sur la vue d'ensemble: J, J2, T, T2

Ce port peut recevoir un câble servant à alimenter des sources audio externes (par exemple, un appareil stéréo, un clavier / synthétiseur).

1. Branchez le câble à l'aide d'une prise jack stéréo de 3,5 mm à la fiche bleu clair (position J). Il est également possible de connecter un câble Cinch Stéréo (Position J2).

Pour utiliser une source audio numérique, utilisez l'entrée (optionnelle) en position T ou T2. Utilisé pour T un câble Cinch SPDIF, T2 est une prise optique.

Raccorder une SOURCE d'enregistrement / ENTREE VIDEO

Selon les possibilités du matériel, vous pouvez raccorder à votre ordinateur une source vidéo externe au moyen d'un cable S-vidéo ou composite (Cinch). Ces raccordements vous permettent d'enregistrer des données vidéo et le cas échéant, de les retravailler.

1. Insérez le câble de connexion Cinch dans la prise K et le câble S-vidéo dans la prise L.

Remarque : les prises S-Vidéo ou Composite (Cinch) de la façade ne peuvent pas être utilisées simultanément.

Connexion du PC a un televiseur

Position sur la vue d'ensemble : V, V2, V3, V4

Si votre carte graphique est munie d'une sortie TV, vous pouvez établir la connexion avec le câble nécessaire pour relier à votre téléviseur. Vous pouvez utiliser un câble composite (Cinch, V), un câble S-video (V2), un câble SCART (V3) ou un câble composante (V4).

Remarque : le port SCART ne peut être utilisé que pour la reproduction.

1. Connectez votre PC à votre téléviseur avec le câble prévu pour votre téléviseur.

Connexion d'un microphone

Position sur la vue d'ensemble : I

1. Branchez le microphone à la fiche rose (position I) à l'aide d'une prise jack mono de 3,5 mm.
2. Ne placez pas le microphone directement devant les enceintes de façon à éviter un effet acoustique désagréable, qui se manifeste par du « larsen ».

Raccordement de l'antenne pour la reception TV

Position dans le schéma: Y, Y2, Y3, Y4

Attention! En raison de la grande capacité de votre carte TV, la chaleur que produit le tuner intégré peut être transmise aux prises de l'antenne. Avant de brancher ou de débrancher le câble d'antenne, laissez donc absolument la carte TV refroidir afin d'éviter d'éventuels réchauffements.

Fonctionnement avec une antenne

Cette configuration correspond à l'objet initial. Branchez un seul câble d'antenne à la prise principale Y2 pour recevoir la télévision numérique terrestre ou analogique (câble, par ex.). Avec un câble, vous pouvez recevoir deux émissions en même temps. Utilisez cette configuration si vous n'avez qu'une antenne.

Fonctionnement avec deux antennes

Pour pouvoir utiliser ces fonctions, vous devez l'interrupteur de la carte TV en position 2. Cette modification n'est nécessaire que si vous souhaitez utiliser en même temps la télévision numérique terrestre (DVB-T) et la télévision analogue (câble, par ex.). Les deux antennes doivent alors être branchées (Y et Y2).

Reception de la TV par satellite

Les deux prises DVB-S de télévision par satellite (Y3 et Y4) vous permettent de recevoir la télévision par votre installation satellite numérique. Les deux prises sont des entrées. Une réduction du signal SAT n'est pas possible.

Remarque : lisez absolument les informations page 57 et suivantes pour en apprendre davantage sur la carte TV et l'utilisation des prises d'antenne.

USB/IEEE-1394

Attention! Connectez votre module USB/IEEE 1394 après la première configuration de votre nouveau PC. De cette manière, vous évitez des confusions inutiles lors de l'installation. Normalement, ce module peut être connecté en cours de fonctionnement. Veuillez lire le mode d'emploi de votre périphérique pour plus d'informations.

Les tensions sortantes de l'ordinaire pour IEEE 1394 (6 pôles) ainsi que pour l'USB sont protégées par une sécurité (Limited Power Source conformément à EN60950). Ceci permet de protéger les périphériques reliés aux prises en question si l'ordinaire est l'objet d'un problème technique.

Connexion des appareils IEEE-1394 (FIL electrique)

Position sur la vue d'ensemble : F, F2 (optionnel)

Remarque: selon la nature des périphériques, différents câbles (6 poles = F, 4 poles = F2) peuvent être utilisés. Vérifiez le type de câble requis pour votre installation.

Important! Les prises à l'avant ne peuvent pas être utilisées en même temps.

Connexion des appareils USB

Position sur la vue d'ensemble : E

La plupart du temps, vous trouverez plusieurs prises à votre disposition que vous pouvez utiliser au besoin.

1. Branchez les appareils avec leurs fiches (imprimante, scanner, appareil photos) dans la prise correspondante.

Remarque: si possible, connectez toujours vos appareils sur leurs prises habituelles. Sinon, vous recevrez une information de « Nouveau périphérique détecté » et le système d'exploitation exigera une nouvelle installation du pilote.

Connexion de l'alimentation

Position sur la vue d'ensemble : X, X2

Etablissez tout d'abord l'alimentation vers votre ordinateur et le moniteur en insérant le câble de raccordement secteur dans la prise et en le reliant à la connexion secteur de votre ordinateur (X).

Veuillez respecter les conseils de sécurité suivants :

Attention: même lorsque l'interrupteur secteur est éteint, certaines pièces de l'appareil sont sous tension. Afin de couper l'alimentation électrique de votre ordinateur ou afin de mettre complètement l'appareil hors tension, retirez la fiche de la prise secteur.

• La prise de courant doit se trouver après le PC et être facile d'accès.
• Ne branchez le PC qu'à une prise mise à la terre.
• N'utilisez que le cordon d'alimentation fourni.
• Pour plus de sécurité, nous recommandons l'utilisation d'un dispositif de protection électrique, afin de protéger votre PC contre les dommages causés par les surtensions ou la foudre qui peuvent toucher le réseau électrique.
• Si vous avez besoin d'une rallonge électrique, assurez-vous qu'elle corresponde aux caractéristiques exigées par le VDE. Demandez à votre Electricien.
• La partie alimentation électrique d'un ordinateur standard possède un interrupteur (position X2). Cet interrupteur vous permet d'allumer et d'éteindre l'ordinateur. Si l'interrupteur est sur OFF (0), le courant ne passe pas.

N'allumez pas encore votre PC !

Lisez d'abord le chapitre suivant pour savoir ce à quoi vous devez faire attention pour la mise en marche de votre PC.

Première mise sous tension

Le PC est totalement pré-installé à la livraison. Vous n'avez pas à utiliser les CD livrés avec l'appareil.

Pour certains programmes (par exemple le calcul de téléphonie ou les encyclopédies), il est cependant nécessaire d'insérer le CD correspondant, pour obtenir les données mémorisées sur le support. Le calcul vous le réclamera le cas échéant.

Une fois tous les branchements effectués et les vis serrées, vous pouvez démarrer le PC :

1. Allumer le moniteur et les autres périphériques.

Interrupteur secteur

Position dans le schéma: X2 (optionnel)

1. Allumer l'interrupteur secteur en le mettant sur la position 1. (Mettez cet interrupteur sur 0 afin de couper l'alimentation électrique.)

Interrupteur principal

1. Appuyez sur l'interrupteur principal (schéma N) une fois pour démarrer votre ordinateur.

Vous pouvez programmer la fonction interrupteur principal dans l'option gestion de l'énergie Windows® (voir aide en ligne). En général, l'ordinateur s'éteint si vous maintenez l'interrupteur principal pendant plus de 4 secondes.

Attention! Si vous ne fermez pas correctement le système d'exploitation, (en utilisant arrêt), vous risquez de perdre des données.

2 EME ETAPE: Demarrer la première installation

Le PC démarre et passe maintenant par différentes phases :

Remarque : aucun CD de démarrage (par exemple le CD Windows) ne doit se couver dans le lecteur de CDROM, car le système d'exploitation ne serait pas chargé à partir du disque dur.

Le chargement dure un peu plus longtemps à la première installation. Une fois que toutes les données nécessaires ont été enregistrées, le système d'exploitation est complètement installé. Suivez les instructions sur l'écran. Chaque fenêtre explique les étapes à effectuer. La procédure d'accueil vous amène entre autres aux écrans et fenêtres suivants.

Si vous avez des questions, cliquez simplement sur

Contrat de licence

Lisez attentivement le contrat de licence. Vous obtiendrez des informations juridiques importantes sur l'utilisation de votre logiciel. Pour voir l'ensemble du texte, vous devez déplacer la barre de défiling à l'aide de la souris, jusqu'à ce que vous arriviez à la fin du document. Donnez votre accord au contrat en cliquant sur l'option «J'accepte le contrat de licence». Cela vous donne le droit d'utiliser le produit suivant les conditions définies et d'ouvrir le pack Windows® «Premiers pas».

Nom de l'ordinateur

Lorsque vous indiquez un nom d'ordinateur, n’oubliez pas que le nom d’ordinateur doit être différent du nom d’utilisateur.

3EME ETAPE: fin

Après le processus d'identification, la page de démarrage de Windows® s'affiche sur votre écran. Celle-ci peut être modifiée si vous souhaitez changer la présentation de l'écran de votre ordinateur. Cette modification n'entraîne cependant aucun changement fondamental d'utilisation.

Description succincte de la page de demarrage de windows®

(L'illustration correspondante se trouve à la page suivante.)

Le bouton de démarrage

Cliquez une fois sur cette entrée avec le bouton gauche de la souris afin de faire apparaître le menu démarrer.

2 Liste de programmes

Les programmes les plus fréquemment utilisés s'affichent alors. Le système d'exploitation les reconnaît automatiquement. En cliquant sur une entrée avec le bouton droit de la souris, vous pouvez déterminer quel programme vous souhaitez garder ou enlever de la liste. Cette opération n'efface pas le programme en question.

Tous les programmes

Vous trouverez tous les noms des programmes installés sur votre ordinateur. Vous pouvez également établir une sélection dans la liste en cliquant sur le bouton droit de la souris.

4 Informations sur votre ordinateur

Avec le bouton gauche de la souris, cliquez une fois sur cette entrée si vous souhaitez obtenir des informations importantes sur votre ordinateur ainsi que des conseils utiles ou une aide.

6 Arrêter

Pour arrêter votre ordinateur, cliquez avec le bouton gauche de la souris sur cette entrée.

6 Barre des tâches

La barre des tâches vous donne des informations sur le statut du système d'exploitation et sur les programmes en cours.

7 Icônes sur le bureau

Les icônes sont les symboles des programmes. En double-cliquant (appuyer deux fois sur le bouton gauche de la souris consécutivement et rapidement) sur le symbole, vous ouvrez l'application. Le bureau prend quasiment l'écran dans sa totalité et la page de démarrage ou d'autres liens auxquels vous pouvez avoir facilement accès.

Utilisateur

Le nom de l'utilisateur enregistré s'affiche. Pour modifier l'image affichée, cliquez simplement dessus.

9 Panneau de configuration

Il s'agit d'une partie importante de votre ordinateur. Elle vous permet de configurer celui-ci comme vous le souhaitez. Toutefois, nous vous recommandons de rester dans „aide et solutions" pour connaître les effets de ces éventuelles modifications.

Sujet

L'écran multifonctions 35

Le multimédia à une touche 36

La souris 37

Leclavier 38

Le disque dur 42

Le lecteur optique 45

Le lecteur de cartes 49

Le système graphique 50

La carte son 53

Raccordement USB 54

IEEE 1394 (Cable électrique) 55

La carte TV 56

La télécommande 59

Fonctionnement du réseau 64

Modem/RNSI 67

Logiciels 68

Trucs et astuces 75

L'écran multifonctions

Votre PC est livré avec un écran multifonctions qui vous transmettra différentes informations, comme par exemple la chaîne de télévision reçue ou le titre et les interprètes d'un morceau.

Le symbole correspondant à l'application ou à la fonction exécutée s'allume à l'écran.

Dans l'état initial, ce sont la date et l'heure qui s'y affichent. Le symbole à droite de la barre des tâches vous permet d'ouvrir le logiciel de configuration pour effectuer divers réglages, comme par exemple la saisie d'un texte d'accueil personnalisé.

Le multimédia à une touche

Cet ordinateur est fourni avec une fonction Multimédia supplémentaire vous permettant d'exécuter des diaporamas photo, de lire des DVD-video, CD audio ou MP3 en appuyant sur une touche, sans avoir à lancer le système d'exploitation de Windows®.

La partie suivante vous explique comment utiliser le programme « Power Cinema Linux ».

Activer POWER CINEMA

L'ordinateur éteint, appuyez sur la touche Multimédia (N2) à gauche de l'écran multimédia pour démarrer l'application Power Cinema Linux. L'interface utilisateur apparait rapidement : vous pouvez l'utiliser à l'aide de la télécommande.

Pour quitter l'application, vous pouvez procéder de trois façons :

1. Appuyez brièvement sur le bouton Marche/Arrêt (N) de l'ordinateur.

1. Appuyez sur le bouton Marche/Arrêt de la télécommande.

1. Choisissez le point de menu « Arrêt »

La souris

Vous pouvez soit faire rouler la molette de la souris (pour faire défilier les pages) soit cliquer dessus.

Pour faire défilier les pages en tournant ou cliquant sur la molette.

Si le pointeur de la souris ne se déplace pas sur l’écran de manière fluide, essayez un autre support (tapis de souris). Les supports en verre ou métalliques peuvent poser des problèmes.

Fonction d'economie d'energie

Si vous ne souhaitez pas utiliser votre souris pendant longtemps, parce que vous devez effectuer un long travail de frappe, par exemple, vous pouvez activer la fonction d'économie d'énergie de votre souris en appuyant plusieurs secondes sur les deux boutons à la fois. Cela sert à minimiser l'utilisation des piles.

Pour désactiver la fonction d'économie d'énergie, maintenez à nouveau les deux boutons de la souris enfoncés en même temps pendant quelques secondes, jusqu'à ce que le voyant s'allume de nouveau.

Le clavier

Dans cette section, vous trouvez des remarques utiles sur l'utilisation du clavier. Les illustrations sont toutes schématiques.

ANGLE d'inclinaison du clavier

À l'arrière du clavier se trouvent deux pieds amovibles, grâce auxquels vous pouvez régler l'inclinaison du clavier. Tirez les pieds amovibles vers l'avant pour régler l'inclinaison du clavier.

pieds amovibles

Les touches ALT, ALT GR et CTRL

La touche Alt exécute, en combinaison avec d'autres touches, des fonctions bien précises. Ces fonctions sont définies par chaque programme. Pour avoir une combinaison de touches avec la touche Alt, tenez la touche Alt enfoncée pendant que vous appuyez sur une autre touche. La touche Alt Gr fonctionne de la même manière que la touche Alt, mais affiche des caractères spéciaux. La touche Ctrl (Contrôle ou Control) exécute, comme la touche Alt, des fonctions de programme.

Quelques combinaisons de touches utiles (selon le logiciel) :

Combinaison de touches	Fonction et description
Alt + F4	En général, quitte le programme actif ou ferme la fenêtre affichée.
Alt + Impr	Copie l'image de la fenêtrecision dans le Presse-papiers.
Alt Gr + 8	Produit la barre oblique inversée (\).
Alt Gr + E	Produit le symbole de l'euro (\).
Alt Gr + à	Produit le symbole @ (prononcé « arobase ») utilisé pour les adresses de courrier électronique.
Ctrl + Alt + Suppr	Produit la « Sécurité de Windows ».

(Certaines différences spécifiques à votre pays sont possibles)

Touches de fonctions multimedia

En fonction de la configuration, vous trouverez sur votre clavier des touches multimédia ayant des fonctions correspondantes:

Mode standby

Selon les réglages du BIOS ou du système d'exploitation, l'ordinateur passe en mode veille.

Précédente

Reviens à la page Web précédente.

Suivante

Passe à la page Web suivante.

Arrêter

Sert à interrompre le chargement d'une page web.

Actualiser

Sert à recharger la page web actuellement affichée.

Internet (www)

Avec cette touche, vous pouvez lancer le navigateur classique de votre système.

Utilisez cette touche pour lancer le programme de messagerie électronique classique de votre système.

Active la fonction de Recherche par défaut du système d'exploitation.

Permet d'ouvrir le dossier « Favorites »

Média (par exemple mediaplayer)

Pour démarrer le programme intégré des fonctions de lecture.

Calculatrice

Active la calculatrice par défaut de Windows.

Poste de travail

Ouvrez votre poste de travail.

Lire/suspendre

Utilisez cette touche pour démarrer ou mettre en pause pour une courte période la lecture d'un titre, comme vous le feriez sur un lecteur CD traditionnel.

Précédent

Utilisez cette touche pour revenir à la piste précédente dans le lecteur actif.

Suivant

Pour passer à la piste suivante sur le lecteur actif.

Arrêter

Utilisez cette touche pour interrompre la lecture du titre.

Contrôle du volume

Augmente/Diminue le volume des haut-parleurs connectés.

Mute

Pour activer ou désactiver les haut-parleurs connectés.

Le disque dur

Le disque dur est la mémoire principale, qui offre une grande capacité et un accès rapide aux données.

Avec votre ordinateur, vous avez acquis une version OEM du système d'exploitation Microsoft Windows®, qui admet toutes les caractéristiques de performances de votre PC. Nous avons déjà configuré le disque dur de votre PC de telle manière que, en général, vous puissiez travailler de façon optimale sans avoir besoin de l'instructeur vous-même.

Le système d'exploitation Windows® ne peut pas utiliser toute la capacité du disque dur ; il existe à cet égard des différences entre l'affichage BIOS et l'affichage du système d'exploitation. Sur le disque dur se trouve le système d'exploitation du PC, d'autres programmes d'utilisation et des données de sécurité de telle sorte que toute la capacité est déjà utilisée.

Le disque dur est désigné par les lettres C, D ou E.

Remarque: n'essayez jamais d'éteindre l'ordinateur lorsque le voyant d'accès est allumé, vous pourriez perdre des données.

Habituellement, votre disque dur est partagé en plusieurs partitions (si votre configuration est différente, veuillez vous reporter au chapitre « Informations sur l'ordinateur » dans l'aide Windows®).

Dans la première partition (Boot) se trouve le système d'exploitation, les programmes d'utilisation et les documents et réglages des utilisateurs.

La deuxième partition (Backup) sert de sauvegarde des données et contient en plus des pilotes (D:\Driver) et des programmes d'utilisation (D:\Tools) pour votre PC.

La troisième partition (Recover) sert à la re-installation de la configuration d'origine de votre PC.

Repertoire important

Vous trouverez ci-après les répertoires les plus importants et la description de leur contenu.

Attention! N'effacez ou ne modifiez pas ces répertoires ou leur contenu sinon les données seront perdues ou la fonctionnalité du système est mise en danger.

C:\ Dans le réseau de base du lecteur C: se trouvent des données importantes pour le démarrage de Windows. Dans la configuration d'origine, ces données sont masquées pour des raisons de sécurité.

Comme le nom le laisse déjà supposer, les programmes de ce répertoire installent les données de l'utilisateur.

C'est ici que le système d'exploitation enregistre ses données.

Dans ce classeur se trouvent les réglages et les documents de tous les utilisateurs du PC.

C'est ici que se trouvent les données de sauvegarde avec lesquelles vous pouvez restaurer la configuration d'origine.

Dans ce classeur, vous trouvez les pilotes nécessaires à votre PC (déjà installé).

Ici vous trouverez des programmes supplémentaires et d'autres documentations pour votre PC.

Connecter un DISQUE DUR externe

Votre PC dispose d'un connecteur appelé Databay, qui vous permet de brancher facilement un disque dur externe MEDION HDDrive 2 Go.

La connexion se fait, comme pour une clé USB, lorsque le système d'exploitation est en marche. Le disque dur est alors automatiquement reconnu comme support de données supplémentaire et se voit attribuer une lettre de lecteur.

Remarque : seuls les disques durs MEDION peuvent être connectés à la Databay.

Important ! Les ports sont protégés de la poussière par des capuchons qui doivent être retirés avant l'utilisation des prises. Si on n'utilise pas les ports, il faut absolument remettre en place ces capuchons.

Pour inserer un DISQUE:

Attention! N'utilisez pas de disques rayés, ébréchés, sales ou de mauvaise qualité. En raison de la vitesse de rotation élevée dans le lecteur, ils pourraient se casser, détruire vos données et endommager votre appareil. Examinez bien les disques avant de les insérer dans le lecteur. Si vous détectez des défauts ou des salissures, ne les utiliser pas. Les dommages provoqués par des supports défectueux sont exclus de la garantie et devront être réparés à vos frais.

Position sur la vue d'ensemble : A

1. Tirez la touche d’éjection (vue d’ensemble : B), à droite du lecteur optique, pour ouvrir le tiroir.
2. Placez le disque, étiquette vers le haut, dans le tiroir, de façon à ce qu’il soit bien à plat.
3. Tirez de nouveau la touche d'éjection.

Remarque : certains CD démarrent automatiquement lorsqu'ils sont insérés. Cela dépend du système d'exploitation et de la configuration correspondante.

Écouter des CD / établir une selection

Votre PC est en mesure de lire des CD audio, des DVD ou des CD/DVD de données de tous les lecteurs.

Lorsqu'un disque est inséré, une fenêtre s'ouvre et présente différentes options pour la reproduction. Divers programmes sont généralement mis à votre disposition.

Si la fenêtre ne s'ouvre pas, vous avez toujours la possibilité d'accéder au lecteur optique par l'explorateur ou le poste de travail.

Comment retirer un CD

1. Si vous pouvez retirer un CD, tirez simplement le bouton d'éjection (vue d'ensemble : B).
2. Retirez le CD et placez-le dans la pochette CD dans un endroit sûr.

Remarque : lorsque l'ordinateur accède au lecteur de CD-ROM, le voyant correspondant est allumé. N'essayez pas alors de retirer le CD du lecteur.

Lecteur de cd-rom/dvd COMME lecteur d'amorce

On peut utiliser les lecteurs de disque optiques (CD/DVD/CDRW) pour le « Boot » (le démarrage) d'un système d'exploitation. Si l'ordinateur ne démarre pas à partir du disque, bien qu'il s'agisse d'un disque de démarriage, insérez-le dans l'autre lecteur (si un second lecteur est disponible) et redémarrez l'ordinateur. Si cela ne fonctionne toujours pas, il se peut que cette fonction ne soit pas paramétrée dans le BIOS. Le cas échéant, vérifie cette éventualité.

Informations sur le code regional du DVD

La lecture de films DVD inclut le décodage vidéo MPEG2, des données audio numériques AC3 et du déchiffrement des contenus protégés par le CSS. CSS (parfois connu sous le nom Copy Guard) désigne un programme de protection des données mis en place par l'industrie du film afin de contrer les copies illégales.

Compte tenu des nombreuses réglementations des concessionnaires, les contenus spécifiques aux pays représentent les plus importantes restrictions de lecture.

Afin de faciliter la délimitation géographique des autorisations des films, les titres DVD sont autorisés pour une région particulière. Les lois sur le Copyright exigent que chaque film DVD se limite à une région particulière (généralement la région dans laquelle il est commercialisé).

Les versions des films DVD peuvent certes être publiées dans différentes régions, mais les règles CSS exigent que chaque système de déchiffrement CSS puisse être employé pour une seule région à la fois.

Attention! La configuration de la région peut être modifiée jusqu'à cinq fois sur le logiciel de contrôle, la dernière configuration étant donc définitive. Si vous souhaitez modifier encore une fois la configuration de la région, vous devez faire appel au fabricant. Les frais d'envoi et de configuration sont à la charge de l'utilisateur.

Informations sur le graveur

Tout d'abord, nous vous donnons quelques informations sur les CD bruts.

Les medias qui ont besoin d'un CD-ReWriter (Graveur) afin de creer des CD s'appellent des CD-Recordable (CD-R, écriture possible) ou CD-Rewritable (CDRW, réécriture possible).

Les CD bruts sont pressés et ensuite scellés. Dans le cas des CD bruts, les chiffres "zéro" et "un" sont brûlés par le laser du CD-ReWriter. Ils sont par conséquent plus sensibles que les CD traditionnels.

Évitez donc absolument, en particulier pour les supports vierges :

• un rayonnement du soleil (UVA/UVB), des éraflures et des endommagements, des températures extrêmes

Selon la version, votre graveur peut prendre en charge la technologie LightScribe. Grâce à cette technologie, vous pouvez graver une étiquette en sérigraphie, très contrastée, sur la surface de CD ou de DVD spéciaux. Les avantages sont la qualité d'impression professionnelle et la manipulation aisée.

Pour créer un disque LightScribe, il vous faut des supports recouverts d'une couche spéciale. Le logiciel correspondant (Nero Burning ROM) ainsi que le graveur de CD/DVD intégré prenant en charge la technologie LightScribe dans son ensemble.

Le lecteur de cartes

Si votre ordinateur est équipé d'un lecteur de cartes (schéma, D) vous pouvez utiliser les types de cartes suivants:

Fente	Type de carte	Contact de connexion
MS	Memory Stick	Présenter vers le bas
SD	Memory Stick Pro
MC	SD (Secure Digital)
	MMC (MultiMediaCard)
CF	CF (Compact Flash)	Présenter vers l'avant
	IBM® Microdrive
SM/XD	SmartMedia / XD	Présenter vers le bas

En insérant une carte dans une fente, un lecteur libre dans le poste de travail se met en marche.

• seulement s'il s'agit d'un support de données supplémentaire.

Le système graphique

Votre ordinateur est équipé d'une carte graphique haute performance.

• Accélération Haute Performance
• Accélération interactive Direct3D
• Accélération vidéo pour DirectDraw/DirectVideo, MPEG-1, MPEG-2, DVD et la technologie vidéo Indeo®
• Gestion de l'alimentation ACPI

Frequency de rafraichissement ELEVEE

La carte graphique peut, en fonction de la résolution, offrir une fréquence de rafraîchissement de 60 Hz à 240 Hz.

Résolution	Couleurs	Résolution	Couleurs
640 x 480	8-, 16-, 32bit	1600 x 900	8-, 16-, 32bit
800 x 600	8-, 16-, 32bit	1600 x 1200	8-, 16-, 32bit
1024 x 768	8-, 16-, 32bit	1920 x 1080	8-, 16-, 32bit
1152 x 864	8-, 16-, 32bit	1920 x 1200	8-, 16-, 32bit
1280 x 960	8-, 16-, 32bit	1920 x 1440	8-, 16-, 32bit
1280 x 1024	8-, 16-, 32bit	2048 x 1536	8-, 16-, 32bit

Vous pouvez ajuster la configuration de la carte graphique à l'aide du programme d'aide «Propriétés de l'affichage»

Le pilote graphique garantit qu'on ne puisse pas désirer une résolution inadaptée au système graphique. La fréquence de rafraîchissement recommandée pour les équipements à tube cathodique (CRT) est de 75-85 Hz, et de 60-75 Hz pour les moniteurs à cristaux liquides. Consultez à ce sujet le manuel d'utilisation de votre moniteur.

Connexion du PC a un televiseur

À l'aide des sorties vidéo (TV-out) à l'arrière de votre ordinateur, vous avez la possibilité d'utiliser un téléviseur comme écran du PC.

Remarque : pour connecter votre appareil à votre PC, il vous faut un câble SCART, S-video, vidéo composite ou component. Il n'est pas fourni, mais peut être acheté dans un magasin spécialisé. Regardez dans le mode d'emploi de votre téléviseur quel câble est nécessaire.

Pour connecter votre PC a votre televiseur, procedez COMME SUIT:

Remarque : pour obtenir la fonction TV, il faut que la télé soit connectée avant de démarrer le PC.

1. Quittez Windows et éteignez le PC.
2. Connectez l'entrée de vidéo composite, SCART, de S-vidéo ou de component de votre appareil à la sortie correspondante (position V/V2/V3/V4) du PC.
3. Pour voir maintenant l'image du PC sur votre téléviseur, allumez le téléviseur.
4. Démarrez le PC et attendez que Windows soit complètement chargé.
5. Dans le programme « Propriétés de l'affichage » vous pouvez définir la configuration.
6. Terminez la configuration en cliquant sur «OK».

Remarque : les sorties vidéo à l'arrière de votre ordinateur ne sont prévues que pour la reproduction. Pour l'enregistrement, utilisez l'entrée vidéo Cinch ou S-video située à l'avant de l'ordinateur.

La carte son

Votre PC possède une puce audio haute définition Intel® High Definition Audio Soundchip.

Ce garantit un fonctionnement optimal pour tous les programmes et les yeux courants.

Remarque : la sortie enceintes / casque est prévue pour des enceintes amplifiées ou un casque. Des enceintes non amplifiées ne vont pas sur cette sortie ou ne restituent qu'un son de qualité médiocre.

Vous pouvez effectuer les réglages nécessaires pour la configuration des haut-parleurs, etc. par l'intermédiaire du logiciel fourni.

À l'aide du symbole à droite de la barre des tâches, vous pourrez ouvrir le logiciel de configuration pour effectuer les réglages utilisés.

Raccordement USB

Remarque : les appareils raccordés directement au bus USB ne doivent pas dépasser 500 mA. La tension de sortie est protégée par une sécurité (Limited Power Source conformément à EN 60950). Si ces appareils nécessitent une puissance supérieure, il est nécessaire de vous munir d'un Hub (distributeur/ amplificateur).

Jusqu'à 127 appareils peuvent être raccordés aux ports USB (Universal Serial Bus 1.1 et 2.0) à condition qu'ils respectent les normes USB.

Le transfert de données s'effectue à 1,5 Mbits ou 12 Mbits, selon l'appareil connecté. USB 2.0 peut atteindre jusqu'à 480 Mbits.

Remarque : branchez toujours, dans la mesure du possible, vos appareils USB au port sur lequel ils ont été installés. Sinon, ils recevront un nouveau code d'identification et le système d'exploitation vous obligera à recommencer l'installation du pilote.

IEEE 1394 (câble électrique)

La connexion IEEE 1394, également connue sous le nom de iLink ou FireWire, est un bus série standard pour le transfert rapide de données numériques TV/Vidéo, PC et audio.

Possibilite d'utilisation du IEEE1394

• Connexion d'appareils numériques de l'industrie des loisirs tels que : haut-parleurs, caméscope et magnétoscope numériques, Digital Video Disc (DVD), téléviseur etc.
• Utilisations multimédia et vidéo.
• Autres appareils comme par exemple imprimante, scanner, etc.

Specifications techniques

• Le transfert de données maximal correspond, en fonction de l'utilisation, à 100, 200 ou 400 Mbits/s, ce qui représente un transfert de données de jusqu'à 50 Mo par seconde.
• Les appareils peuvent être branchés ou débranchés en cours de fonctionnement (Hot-Plugging).
• Le câble standardisé (Shielded Twisted Pair -STP) comprend 6 veines. Deux conduits servent à l'alimentation (8 à 40V, 1,5 A max.). Les quatre conduits de signalisation servent au transfert de données, en particulier d'informations de contrôle. Certains appareils ne nécessitant pas d'alimentation électrique par câble, des prises à 4 pôles sont utilisées.
• La tension de sortie est protégée par une sécurité (Limited Power Source conformément à EN 60950).

Remarque : vous devez avoir raison parmi les ports IEEE 1394 à l'avant du PC, car ils ne peuvent pas fonctionner en même temps.

Regarder la television

Pour enregistrer ou écouter des programmes télévisés sur votre ordinateur, il vous faut un programme spécial. Vous trouvez ce logiciel facile à manipuler dans le menu démarrer dans la rubrique programmes ; Home Cinema est déjà préinstallé sur votre ordinateur. Dans l'aide en ligne (F1), vous trouvez des indications supplémentaires. Dans la rubrique Paramètres → Autoscan vous pouvez lancer une recherche d'émetteurs afin de régler vos programmes. Vous pouvez utiliser le programme avec la commande à distance optionnelle (voir l'aide en ligne et/ou le mode d'emploi fourni séparément).

Le logiciel est réglé en fonction de la carte TV intégrée et de la carte mère fournie. Si vous utilisez d'autres combinaisons de carte, vous risquez de provoquer des dysfonctionnements.

Attention! Les enregistrements audio ou vidéo nécessitent beaucoup d'espace dans la mémoire (jusqu'à 2,4 Go/heure). Placez les données dont vous n'avez pas besoin dans „mes documents" sur CD-Rs (CD enregistrables) ou enregistrez-les sur le lecteur D.:

Les fonctions de DOUBLE TUNER

La carte TV fournie avec votre PC comprend un double tuner analogue/DVB-T et un double tuner DVB-S.

Vous pouvez choisir parmi les deux possibilités de connexion à l'aide de l'interrupteur placé sur la carte. Pour ce faire, il faut retirer la paroi gauche du boîtier du PC.

Attention! Respectez en toutes circonstances les consignes de Sécurité données à partir de la page 3! Si l'alimentation du PC n'est pas coupée avant l'ouverture du boîtier, il y a danger de mort par électrocution. En outre, des composants risquent d'être endommagés. Ne mettez pas le PC ouvert sous tension!

Ne travaillez sur des composants électroniques que dans un endroit antistatique. S'il n'en existe pas, portez une manchette antistatique ou touchez un corps métallique conducteur.

Reglage 1 (fonctionnement avec une antenne)

Cette configuration correspond à l'objet initial. Branchez un seul câble d'antenne à la prise principale Y2 pour recevoir la télévision numérique terrestre ou analogique (câble, par ex.). Avec un câble, vous pouvez recevoir deux émissions en même temps. Utilisez cette configuration si vous n'avez qu'une antenne.

Reglage 2 (fonctionnement avec deux antennes)

Pour pouvoir utiliser ces fonctions, vous devez l'interrupteur de la carte TV en position 2. Cette modification n'est nécessaire que si vous souhaitez utiliser en même temps la télévision numérique terrestre (DVB-T) et la télévision analogue (câble, par ex.). Les deux antennes doivent alors être branchées (Y et Y2).

Le tableau suivant présente les différentes combinaisons de branchements.

Position de l'interrupteur	Antenne TV 1 (raccordement Y2)	Antenne TV 2 (raccordement Y)
1	DVB-T	-
1	Analogue	-
1	2 x DVB-T*	-
1	2 x Analogue*	-
2	DVB-T	Analogue
2	Analogue	DVB-T

• Fonction double à régler à l'aide du logiciel fourni.

Le fonctionnement des ports DVB-S (Y3 et Y4) ne dépend pas de la position de l'interrupteur de la carte TV.

Quels que soient les signaux TV reçus, vous ne pouvez pas en utiliser plus de deux en même temps.

La télécommande

Remarque : Cette télécommande exige uniquement que le programme Power Cinema soit installé sur votre PC.

Pour qu'elle fonctionne, les conditions suivantes doivent être remplies :

• Le PC doit être allumé.
• Windows® XP doit être complètement chargé.
• Le calculateur du pilote est installé *.
• Le programme Power Cinema est installé *.
• Ces conditions sont remplies à la livraison.

PLACER les batteries

1. Retournez la télécommande.
2. Ouvrez le tiroir à piles en tirant le couvercle dans la direction indiquée par la flèche.
3. Placez deux piles (de type AAA ou Micro) dans le tiroir à piles. Veillez à respecter la polarité indiquée sur l’illustration gravée dans le tiroir à piles (+ et + ainsi que - et - doivent correspondre).
4. Refermez le couvercle du tiroir à piles.

Fonctions des touches

Remarque : les fonctions décrites ici sont des fonctions standard.

La fonction de ces touches peut varier selon le mode de fonctionnement (TV, vidéo, photos, etc.).

Live TV Rec TV Photo DVD Menu Géné Text	Audio Angle Title Subtitle OK	Audio	Touché de fonction spéciale (par ex. : sélection de la piste sonore) En mode plein écran, elle affiche le menu de modification du canal audio.
Audio Angle Subtitle OK 1 2 3	+ -	Angle	Touché de fonction spéciale (par ex. : sélection de l'appa-reil photo) En mode plein écran, elle affiche le menu de modification du tuner primaire.
4 5 6 7 8 9 * 0 # Info	Back
+ -	#
+ -	#
+ -	#
+ -	#
+ -	#
Live TV Rec TV Music Video Audio Angle Angle Subtile	1 2 3 4 5 6 7 8 9 0 # Back Info	Back	Passé au point de sélection précédente.
		Info	Afficher des informations d'aide relatives à l'application.
		II	La touche de sélection s'allume lors-qu'une touche de la télécommande est utilisée. Elle sert à sélectionner certaines fonctions, par ex. la modification des canaux d'émission/de réception de la télé-commande.
OK + P	Back Info
		II	Retour rapide
		III	Démarre la lecture
		IV	Avance rapide
II	Arrêté la lecture.
	Titre/image précédente
	Titre/image suivante
	Termine la lecture/l'enregistrement
	Lance l'enregistrement
1 2 3 4 5 6 7 8 9 * 0 #	Sélection directe des programmes TV par le biais des chiffres. Saisie de numérios pour certaines fonctions (vidéotexte, etc.).Avec la touche *, vous passez du mode fenêtre au mode plein écran et vice-versa.

Modification des CANAUX d'emission/de reception

Si plusieurs ordinateurs sont gérés par télécommande dans un espace proche (env. 10 mètres), cela peut engendrer des interférences. Pour les éviter, il convient d'utiliser différents canaux.

Réorganisez la commande à distance uniquement si des problèmes surviennent.

Voici comment procéder :

1. Démarrez le programme Power Cinema dans le dossier de programme Home Cinema.
2. Choisissez le point de menu Réglages, puis Régler le canal de la télécommande dans la fenêtre suivante.
3. Indiquez ensuite le nouveau canal (un chiffre entre 1 et 16) dans le logiciel et confirmez votre réglage avec la touche OK. Vous êtes automatiquement amené à la modification du canal de la télécommande.
4. Appuyez sur la touche de sélection ronde et bleue et maintenez-la enfoncée jusqu'à ce que le voyant de la télécommande commence à clignoter.
5. Saisissez alors le nouveau canal pour la télécommande et confirmez avec la touche OK.
6. Terminez la modification des canaux en appuyant sur la touche de sélection.

Fonctionnement du réseau

Votre PC est relié à une connexion réseau Fast Ethernet pour vous connecter au réseau.

Vous pouvez trouver d'autres explications sur le réseau dans le menu d'aide Windows®.

Qu'est-ce qu'un RESEAU?

On parle d'un réseau lorsque plusieurs PC sont reliés entre eux. Ainsi, les utilisateurs peuvent transférer des informations et des données de PC en PC et se partager leurs ressources (imprimante, modem et lecteurs optiques).

Voici quelques exemples en pratique :

• Dans une entreprise, les informations sont échangées par Email et les rendez-vous sont centralisés.
• Les utilisateurs se partagent une imprimante via le réseau et sauvegardent leurs données sur un serveur.
• Dans un foyer privé, les PC se partagent les accès au modem afin de se connecter à Internet.
• Il est possible de relier deux ou plusieurs PC afin de jouer à des jeux en réseau ou d'échanger des données.

Wireless LAN (RESEAU RADIO)

Votre PC est équipé d'une fonction de réseau local sans fil (WLAN). Les composants (module, antennes) sont déjà intégrés à votre ordinateur et actifs. Vous pouvez au besoin couper cette fonction dans le Gestionnaire de périphériques de Windows®.

Cette fonction vous permet d'établir une connexion réseau par radio vers le récepteur correspondant.

Information de sécurité

Attention! N'utilisez la fonction WLAN dans des endroits (par ex.: hôpitaux, avion, etc.) dans lesquels se trouvent des appareils sensibles aux ondes radio. Activez l'appareil uniquement lorsque vous êtes certain que ne subsiste aucun risque de détérioration.

Conditions

Il est possible d'utiliser comme récepteur un Point d'accès LAN. Un point d'accès est un appareil de transmission radio qui communique avec votre PC et pilote l'accès au réseau auquel vous êtes raccordé.

Les points d'accès LAN sont fréquents dans les grandes entreprises, les aéroports, les gares, les universités ou les cafés Internet. Ils permettent l'accès à leurs services propres et à des réseaux ou à Internet. Dans la plupart des cas, des droits d'accès seront nécessaires, qui peuvent éventuellement être payants.

On trouve souvent des points d'accès avec modem DSL intégré. Ces routeurs établissent la liaison avec une connexion Internet DSL existante et le Wireless LAN.

Il est également possible de créer une liaison à un autre terminal disposant d'une fonctionnalité Wireless LAN même sans point d'accès. Cependant, un réseau sans router est limité aux appareils qui lui sont directement connectés.

La liaison réseau sans fil fonctionne selon la norme IEEE 802.11g/802.11b. Autres normes (par exemple 802.11a) ne sont pas supportées.

Si vous employez le cryptage lors du transfert de données, celui-ci doit fonctionner selon le même procédé sur tous les appareils. Le cryptage est un procédé qui permet d'éviter les accès non autorisés au réseau.

La vitesse de transfert, qui est au maximum de 54 Mbps, peut cependant varier en fonction de la distance et de la charge du récepteur. Si la station distante utilise le standard IEEE 802.11b, la vitesse de transfert maximale sera de 11 Mbps.

Regler les problemes DUS au RESEAU

Pourquoi les autorisations n'apparaissent-elles pas dans le Voisinage réseau?

Vérifier l'autorisation en cherchant le nom du PC concerné.

Pourquoi reçoit-on un message d'erreur lorsqu'on clique dans le Voisinage réseau?

Le nom de l'ordinateur doit être unique dans le réseau et ne doit pas porter le même nom que le groupe de travail.

On a l'impression que les cartes réseau n'arrivent pas à communiquer entre elles. À quoi cela peut-il être dû?

Il se peut qu'une des cartes réseau en action travaille avec une vitesse différente des autres (par ex. 10 au lieu de 100 Mbits) et votre PC réseau n'est pas en mesure de la reconnaître. Dans ce cas, veuillez programmer la vitesse compatible dans le pilote réseau.

Si vous voulez relier deux PC, vous aurez besoin d'un câble croisé.

Veuillez également contrôler les protocoles et les configurations.

Le transfert de données est inexact ou très lent. À quoi cela peut-il être dû?

Peut-être que vous avez utilisé le mauvais câble (UTP / CAT3 ou inférieur) ou il est situé à côté d'un câble électrique ou d'une autre source d'électricité.

Vous trouvez d'autres erreurs traitées dans l'aide de Windows à l'aide du mot-clé « erreur de réseau »

Modem/rnis

Ce chapitre traite des systèmes équipés d'un modem.

Le modem incorpore peut recevoir des données conformément à la norme ITU pour les transferts V.90 avec 56 Kbits/s au maximum.

Etant donné que, selon les règlements de certains fournisseurs d'accès, le débit des modems est limité, la vitesse de téléchargement maximale possible peut être restreinte. La vitesse effective peut dépendre de plusieurs paramètres.

Les données envoyées par l'utilisateur au serveur sont transmises avec une vitesse de 31,2 Kbits/s. La condition de cette réception haute vitesse est une ligne téléphonique analogique compatible avec la norme V.90 et un fournisseur d'accès Internet compatible correspondant ou un ordinateur hôte propre à l'entreprise.

Port série COM

Le port série à 9 broches sert à la connexion de périphériques série tels que modems externes, lecteurs de cartes ou périphériques de pointage. Ce port est désigné par les noms COM1 ou COM2 et gère le protocole de transmission et de réception asynchrone 16550. En général, il faut ce que l'on appelle un câble modem neutre, qui est la plupart du temps fourni avec les appareils.

Logiciels

Cette section traite du logiciel. Nous différencions entre le BIOS, les programmes d'utilisation et le système d'exploitation que nous traitons en premier.

Decouvrez windowsxp

Le système d'exploitation Windows XP propose de nombreuses possibilités de comprendre son utilisation et d'utiliser les nombreuses options :

Ce mode d'emploi vous apporte une courte vue d'ensemble sur l'utilisation de votre système d'exploitation.

Nous conseillons cette lecture aux débutants ou aux possesseurs d'autres versions Windows.

AIDE et support WindowsXP

Vous trouverez un ensemble complet de modes d'emploi, d'aides et de propositions pour la résolution de problèmes.

Cette aide recouvre le spectre tout entier des systèmes d'exploitation Windows.

Il est conseillé pour les débutants tout comme pour les professionnels. Les informations réparties en thèmes peuvent être imprimées ou repérées par des index de lecture. Comment démarrer :

1. Cliquez sur

Démarrer

1. Choisissez maintenant

Formation microsoftinteractive

Nous vous conseillons le programme « Formation Microsoft Interactive » afin d'obtenir une vue d'ensemble du fonctionnement et de l'utilisation de Windows XP.

Le but de ce programme est de faciliter aux débutants ainsi qu'aux utilisateurs expérimentés de manière interactive l'apprentissage ou l'adaptation au monde de Windows XP.

Le programme est divisé en beaucoup de domaines thématiques de manière à ce que l'utilisateur puisse ajuster facilement le contenu à ses connaissances. Des présentations multimédia avec des séquences vidéo et vocales représentent le contenu de chaque domaine thématique clairement.

Afin de compléter l'apprentissage, des exercices interactifs vous donnent la possibilité de tester les contenus fournis dans la pratique par simulation.

« Formation Microsoft Interactive » propose …

L'utilisation de Windows XP - Les nouvelles fonctions de Windows XP - Le mode d'inscription et d'annulation, l'administration de l'utilisateur pour construire une structure sécurisée. - La configuration de l'accès à Internet L'utilisation du programme de Messagerie... et encore plus

Utilisez le programme afin de comprendre pour PC et de l'utiliser. Il vous servira aussi de source d'information complémentaire afin de reconnaître et d'éliminer des problèmes probables.

Comment démarrer le programme :

1. Cliquez sur

Tous les programmes

1. Sélectionnez
2. Le programme se trouve dans le dossier « Accessoires », sous-dossier « Formation Microsoft Interactive »

Enregistrement sur CD

Nous décrivons ici la création de CD avec le logiciel Nero. Ne suivez ces indications que si vous utilisez ce programme de gravure. Vous trouverez des informations utiles pour Nero dans l'aide en ligne.

Remarque : une opération d'écriture doit toujours avoir lieu seule. Fermez les programmes en cours (réception de télécopies, l'écran de veille, Gestion de l'Alimentation, etc...).

Procédez comme suit pour lancer Nero - Express :

1. Cliquez sur

Démarrer

1. Sélectionnez

Tous les programmes

1. Le programme se trouve dans le réseau «Nero», dans le sous-dossier «Nero OEM», et on peut le lancer en cliquant sur «Nero-Express».
2. Une zone apparait qui permet de paramétrer facilement les différents médias. Suivez les instructions à l'écran.

Remarque: le programme Nero - Burning ROM SE possède des fonctions avancées et s'adresse particulièrement aux utilisateurs expérimentés. Vous pouvez lancer ce programme via le réseau « Nero » ou en le sélectionnant directement dans le menu rapide Programmes.

Pour des informations détaillées, reportez-vous à l'aide en ligne exhaustive (touche F1).

Installation de logiciels

Remarque: si votre système d'exploitation est program mé de telle manière que l'installation de logiciels et de pilotes n'est acceptée que lorsque ceux-ci sont signés (autorisés par Microsoft), le dialogue correspondant apparaîtra.

Les logiciels livrés avec le PC sont déjà pré-installés.

Attention! Lors de l'installation de programmes ou de pilotes, des données importantes peuvent être écrasées ou modifiées. Pour pouvoir accéder aux données d'origine lors de problèmes éventuels après l'installation, vous devez sauvegarder le contenu du disque dur avant l'installation. Veuillez vous reporter aux indications plus précises sur la sauvegarde de données.

Comment installer vos logiciels :

Suivez les indications livrées par l'éditeur du logiciel. Nous décrivons ici une installation « typique » comme suit. Lorsque vous insérez le CD, le menu d'installation démarre automatiquement.

Si vous n'êtes pas sûr de la compatibilité des programmes à installer, démarrez l'assistant de compatibilité de programmes sous le menu Toutes les programmes ⇒ Accessoires ⇒ Assistant Compatibility des programmes.

Remarque : si le démarrage automatique ne fonctionne pas, cela signifie que la fonction « Autorun » ne fonctionne pas. Veuillez vous reporter à l'aide de Windows XP pour y remédier.

Exemple d'une installation manuelle sans Autorun :

1. Cliquez sur Démarrer puis Exécuter...
2. Saisissez la lecture du lecteur de CD-R dans la fenêtre « Ouvrir », suivi d’un double point et du nom du programme setup.

1. Confirmez votre saisie en cliquant sur « OK »
2. Suivez les instructions du programme.

Desinstallation des logiciels

Pour retirer les logiciels installés sur votre PC, veuillez suivre les instructions suivantes :

1. Cliquez sur Démarrer
2. Cliquez sur Panneau de configuration
3. Puis CHOISISSEZ le programme suivant:

1. Choisissez le programme adapté, démarrez la désinstallation et suivez les instructions sur l'écran.

Activation de windows

Microsoft a inséré l'activation du produit pour se protéger contre la piraterie de logiciels. Vous n'avez pas besoin d'activer les logiciels installés sur votre PC ni Windows ^XP étant donné qu'ils sont activés pour votre PC. Une activation est seulement nécessaire si vous échangez plusieurs composants importants du PC ou si vous utilisez un BIOS non autorisé.

Vous pouvez activer Windows XP autant de fois que vous le souhaitez si cela avait être nécessaire. Vous trouvez des informations détaillées dans le système d'aide.

Activation du produit avec votre ordinateur

Dans de rares cas, l'activation de Windows XP peut vous être demandée. Si l'activation par Internet se termine par un message d'erreur, veuillez suivre les étapes suivantes.

1. Veuillez sélectionner Activation par téléphone et cliquez sur Suivant jusqu'à atteindre l'écran suivant.
2. Cliquez ensuite sur Changer de clé de produit. Une nouvelle fenêtre apparait. Veuillez saisir ici la clé du produit. Elle se trouve sur le certificat d'authenticité (Certificate of Authenticity, COA), sous le portable.
3. Confirmez votre saisie et suivez les instructions apparues à l’écran. Le cas échéant, précisez au conseiller Microsoft que vous possédez une version OEM.

Dans le BIOS Setup (configuration matérielle de base de votre système) vous avez de nombreuses possibilités de configuration pour le fonctionnement de votre ordinateur.

Vous pouvez par exemple modifier le fonctionnement des interfaces, les caractéristiques de sécurité ou la gestion de l'alimentation.

L'ordinateur est configuré à la sortie de l'usine de façon à vous garantir un fonctionnement optimal. Ne changez les configurations que si c'est absolument nécessaire ou si vous êtes familiarisé avec ce type de manipulations.

Démarrage du setup bios

Vous ne pouvez démarrer le programme de configuration qu'au démarrage du système. Si le PC a déjà été lancé, fermez Windows XP et redémarrez-le.

Avant de redémarrer le PC, appuyez sur la touche « Suppr » et gardez-la enfoncée jusqu'à ce que le message « Entering Setup » apparaisse.

Réglage windows du clavier

Youtrouvrezdesindicationssurleclavieràla page37.

• Avec ALT + TAB vous pouvez changer de fenêtre active.
• Avec la touche TAB, vous pouvez passer au texte ou au champ de données suivant, avec SHIFT + TAB au précédent.
• ALT + F4 ferme le programme ou la fenêtre en cours.
• Ctrl + F4 la fenêtre d'un programme.

Si vous n'avez pas de touche Windows (®) sur votre clavier, vous pouvez également initiaiser le menu « Démarrer » par Ctrl + ESC. On peut minimiser toutes les fenêtres par la touche Windows + M. La fenêtre en cours est minimisée avec ALT + Barre d'espace + U.

• Avec la touche ALT, vous passez au menu programme dans lequel vous pouvez naviguer avec les flèches.

Démarrage rapide de l'explorateur

Appuyez sur la touche Windows (E) + E.

Modifier la programmation de la souris

Les possibilités de programmation de la souris se trouvent dans le panneau de configuration :

1. Cliquez sur „Démarrer“, en bas à gauche sur l’écran puis sur „Panneau de configuration“.
2. Ouvrez « Imprimante et autres périphériques » et cliquez sur « Souris »

Vous pouvez alors procéder au réglage de la souris en fonction de vos besoins (configuration de la surface de clic, vitesse du double clic, indicateur de la souris...).

Comment copier des données, un texte ou des images vers un autre endroit ?

Le but est d'utiliser les dossiers intermédiaires. Sélectionnez le texte avec la souris (faites glisser la flèche de la souris sur le texte en appuyant sur la touche gauche) ou cliquez sur l'image.

Appuyez sur CTRL + C pour copier la sélection dans le dossier intermédiaire. Puis allez à l'emplacement où

vous souhaitez copier la sélection. Appuyez sur CTRL + V, pour y copier le contenu du dossier intermédiaire.

Fonction	Raccourci
Couper	[Ctrl]+[X]
Insérer	[Ctrl]+[V]
Copier	[Ctrl]+[C]
Coller	[Suppr]

Fonction de démarrage automatique du lecteur optique.

Lorsque vous introduisez un CD, celui-ci sera lu selon son contenu (musique, vidéo etc.). Si ce n'est pas le cas, il peut y avoir plusieurs raisons:

Le CD n'a pas de fonction de démarrage automatique, la fonction est désactivée ou la fonction est désactivée pour ce type de CD.

Voici comment vous pouvez activer ou désactiver la fonction en général :

1. Ouvrez le « Bureau »
2. Cliquez avec la touche droite de la souris sur le lecteur de CD concerné.
3. Sélectionnez « Propriétés » dans le menu.
4. Sélectionnez la fiche « Exécution automatique »
5. Activez l'option « Me demander à chaque fois de choisir une action » afin d'activer le démarrage automatique.

Gardez la touche Shift enfoncée pendant que vous insérez ou lisez le CD afin d'annuler momentanément la fonction de démarrage automatique.

Sujet

Sauvegarde de Données et de Système.... 79

Réinstallation du système 81

Première aide sur les dysfonctionnements... 87

Assistance pour les pilotes 89

Transport 90

Recyclage et élimination 91

Réinstallation et réparation 93

Sauvegarde de données et de système

Les programmes décrits sont intégrés dans Windows. Vous trouvez des informations détaillées en rentrant les mots clés en gras dans la fenêtre Windows d'aide du menu « Démarrer ». Veuillez également voir les indications page 4.

Sauvegarde de donnees

Procédez régulièrement à des sauvegardes sur des supports externes comme des CD-R ou des CD-RW. Windows propose pour cela le programme « Backup » et en plus le programme « Assistant Transfert de fichiers et de paramètres ». Les deux programmes se trouvent sous Toutes les programmes ⇒ Accessoires ⇒ Outils système. Procédez à la sauvegarde sur disquette de vos mots de passe et de la configuration de votre système.

Programmes de maintenance

L'utilisation régulière des programmes « Défragmentateur de disque » et « Nettoyage de disque » peut éliminer les sources d'erreur et augmenter les performances du système. Le programme d'aide « Informations système » est également très pratique. Il vous donne des informations détaillées sur la configuration de votre système. Vous trouvez tous ces programmes dans le dossier de programmes sous Toutes les programmes ⇒ Accessoires ⇒ Outils système.

Fichier de reinstallation du MOT de PASSE

Afin de pouvoir protéger le compte d'un utilisateur au cas où un utilisateur oublie son mot de passe, chaque utilisateur local devrait sauvegarder ses mots de passe et les conserver en un endroit sûr. Si l'utilisateur oublie son mot de passe, le mot de passe peut être réinstallé à l'aide du fichier de sauvegarde afin que l'utilisateur puisse avoir à nouveau accès à son compte local. Vous trouverez des informations sur la méthode de sauvegarde sur disquette dans le programme d'aide Windows.

Réinstallation du système

Windows XP propose une fonction utile qui permet d'enregistrer des points de réinstallation.

Le système enregistre la configuration actuelle en tant qu'enregistrement momentané et en cas de besoin, il y revient. Ceci a l'avantage qu'une installation mal faite peut être annulée.

Les points de réinstallation sont créés automatiquement par le système mais ils peuvent également être établis manuellement. Vous pouvez prendre vous-même les décisions et configurer en fonction de la place prise par l'enregistrement. Vous trouvez ce programme dans Toutes les programmes ⇒ Accessoires ⇒ Outils système.

Nous vous conseillons de programmer des points de réinstallation avant de réaliser l'installation d'un nouveau logiciel ou d'un nouveau driver. Si votre système ne fonctionne plus de manière stable, vous avez généralement la possibilité de revenir à la configuration stable sans que le nouveau document ait besoin d'être effacé. Veuillez lire dans le paragraphe suivant, les possibilités pour remédier à une mauvaise installation.

Correction d'erreurs

Windows XP contient plusieurs fonctions qui assurent que le PC ainsi que les différentes applications et périphériques fonctionnent correctement. Ces fonctions vous aident pour la résolution de problèmes qui peuvent apparaitre lors d'une insertion, de l'annulation ou du remplacement de données qui sont nécessaires au fonctionnement du système d'exploitation, des applications et des périphériques.

Le choix de la ou des fonctions de réinstallation est dépendant du type de problèmes ou d'erreurs qui apparaissent. Vous trouvez des informations détaillées dans le centre d'aide et de support de Windows.

Saisissez les termes « Vue d’ensemble de la réparation » afin d’estimer quelle fonction parmi les suivantes résoudra le plus facilement votre problème.

• Sécurité
• Réinstallation des drivers/pilotes de périphériques
• Désactivation des périphériques
• Console de réinstallation
• Réinstallation du système
• Dernière configuration connue en fonction Mode de sécurité et réinstallation du système
• CD d'installation Windows

Windows Update est l'extension en ligne de Windows. Utilisez Windows Update pour charger à partir d'Internet des éléments tels que des mises à jour de sécurité, des mises à jour importantes, les derniers fichiers d'aide, des pilotes et des produits Internet.

Le site Web est régulièrement complété par de nouveaux contenus, ce qui vous permet de télécharger en permanence les toutes dernières mises à jour et corrections d'erreur ; votre portable est ainsi protégé et son bon fonctionnement assuré.

Windows Update explore le portable et dresse une liste de mises à jour individuelles spécialement adaptées à la configuration de votre portable.

Chaque mise à jour considérée par Microsoft comme étant importante pour le fonctionnement du système d'exploitation, de programmes ou de composants matériel, est classée sous l'appellation "mise à jour recommandée" et automatiquement sélectionnée pour installation.

Les mises à jour sont préparées afin de remédier aux problèmes connus et de protéger le portable des menaces connues pouvant porter atteinte à sa sécurité.

Pour télécharger les mises à jour nécessaires et réactualiser votre ordinateur, il vous suffit de suivre les quatre étapes suivantes :

1. Ouvrez Windows Update dans l'aide et le centre de Support.
2. Cliquez sur Rechercher des mises à jour.
3. Lorsque vous explorez les mises à jour disponibles dans chaque des catégories, cliquez sur Ajouter afin de sélectionner la mise à jour souhaitée et l'ajouter aux mises à jour à installer. En cliquant sur le raccourci Plus d'infos, vous pouvez également voir une description complète de chacun des éléments.
4. Une fois que vous avez sélectionné toutes les mises à jour souhaitées, cliquez sur Examiner les mises à jour et les installer, puis sur Installer.

Informations de mise a jour windows relatives a la securite des donnnees

Pour pouvoir dresser une liste adaptée des mises à jour, Windows Update a besoin de certaines informations relatives au portable concerné. Ces informations incluent les éléments suivants :

• Numéro de version du système d'exploitation
• Numéro de version d'Internet Explorer
• Numéros de version d'autres programmes logiciels
• Identificateurs Plug & Play du matériel

Windows Update respecte la confidentialité de vos données privées et n'enregistre pas votre nom, votre adresse, votre adresse e-mail ou toute autre forme de données personnelles. Les informations rassemblées sont utilisées uniquement lorsque vous visitez le site Web. Elles non plus ne sont pas enregistrées.

Remarque : la mise à jour ne peut se faire que par Internet.

Assurez-vous que votre ordinateur est connecté pour télécharger la mise à jour.

Reinstallation de la configuration d'origine

Si votre système ne fonctionne plus correctement malgré les résolutions d'erreurs décrites ci-dessus, vous pouvez réinstaller la configuration d'origine.

Utilisez pour cela le disque application/support fourni. Cette méthode de restauration vous propose plusieurs possibilités pour la restauration du système :

Option 1: Restaurer les fichiers de démarrage

Option 2 : Restauration des fichiers systèmes et des pilotes

Option 3 : Restaurer l'état initial

Limites de la reinstallation

Ces limites ne concernent que l'option 3 :

• Les modifications de configuration entreprises sur la configuration d'origine et les installations de logiciels ne seront pas reproduites.
• Les mises à jour de drivers et les compléments de Hardware ne seront pas pris en compte.

Attention! Toutes les données du disque C, ainsi que le dossier « Documents and Settings » seront effacés. Le cas échéant, faites une copie sur le disque D et sur des supports externes (suivez impérativement les indications des pages 4 et 79).

La réinstallation de l'option 3 sera toujours celle de la configuration d'origine. Les installations et les configurations auxquelles vous aurez procédé devront éventuellement être renouvelées.

Attention! Si vous effacez le réseau E:\Recover ou les fichiers qui s'y trouvent, la restauration n'est plus possible. Pour plus de suture, vous pouvez copier le fichier FACTORY. PQI et tous les autres fichiers FACTORY.00X sur un CD-R.

Mise en PLACE de la reinstallation

1. Lisez avant tout impérativement le paragraphe « Réinstallation du système » et les conseils indiqués.
2. Introduisez le disc Application-/Support et démarrez le PC.
3. Choisissez l'option « Boot from CD-Rom »
4. Choisissez une des options proposées pour effectuer la restauration du système.

Le PC redémarre et est à nouveau dans sa configuration d'origine.

Premiere AIDE sur les dysfunctionnements

Les mauvais fonctionnements ont des causes diverses, parfois banales, parfois dues à un périphérique matériel défectueux. Nous nous efforçons de vous montrer le fil conducteur pour solutionner le problème.

Si les mesures que nous vous indiquons n'apportent pas la solution, n'hésitez pas à nous appeler, nous vous aidrons volontiers!

Commencer par un contrôle visuel minutieux des câbles de connexion. Si les voyants lumineux ne fonctionnent pas, assurez-vous que l'ordinateur et le périphérique matériel sont alimentés par le secteur.

• Contrôlez la prise électrique, le câble secteur et tous les interrupteurs à proximité de la prise de courant.
• Eteignez l'ordinateur et vérifiez tous les câbles de liaison. Vérifiez également la bonne connexion du périphérique matériel rattaché à votre ordinateur. N'intervertissez pas sans discernement les câbles des différents appareils, même si ils sont absolument identiques. Les attributions de broches peuvent être différentes. Après vous être assuré que l'ordinateur est alimenté et que toutes les connexions sont intactes, redémarrez l'ordinateur.

L'exécution régulière des programmes Windows® « Défragmentateur de disque » et « Nettoyage de disque » permet d'éliminer des sources d'erreur et d'augmenter la puissance du système.

Le programme d'aide « Informations système » se trouvant dans le classeur de programme « Outils système » s'avère également très utile.

Assurez-vous que votre ordinateur n'est pas en mode "Stand-by/Veille". Activez pour cela n'importe quelle touche du clavier.

L'heure et la date sont fausses.

• Double-cliquez sur le symbole heure situé dans la barre des tâches et entrez les données exactes.

Après le redémarrage, une autre lecture de lecteur est affectée aux cartes du lecteur de cartes.

• Cela peut se produire lorsque le lecteur de cartes actualise ses éléments au moment du démarrage du système. Le cas échéant, de nouveaux identificateurs sont attribués, ce qui peut créer de nouvelles lettres de lecteur pour certaines cartes.

Le lecteur optique ne lit plus de données.

• Vérifiez que le disque est bien en place.
• Vérifiez que le lecteur figure bien dans l'explorateur et testez un autre disc.

La souris ne fonctionne pas.

• Vérifiez le câble de connexion.
• Testez le fonctionnement de la souris dans une autre application. Est-ce que les périphériques sont désactivés?
• Les piles sont-elles vides? Installez de nouvelles piles de même type.
• Configurez un nouvel identificateur pour la souris et le clavier, tel que décrit à la page 18.

Le disque dur ne dispose pas de suffisamment de place.

• Les enregistrements audio ou vidéo nécessitent beaucoup d'espace mémoire (jusqu'à 2,4 Go/heure). Sauvegardez sur des CD-R les fichiers inutilisés se trouvant dans "Mes Documents" ou déplacez-les sur le lecteur D:.

Le PC ne démarre pas.

• Si les câbles sont correctement raccordés, essayez de rétablir l'alimentation du PC. Placez l'interrupteur de l'alimentation situé à l’arrière du PC sur la position 0 (ÉTEINT). Maintenez appuyé l'interrupteur principal de la façade durant 10 secondes. Attendez 5 secondes supplémentaires puis redémarrez le PC.

Avez-vous ENCORE BESOIN d'aide?

Si les suggestions indiquées au chapitre précédent n'aboutissent pas à la solution souhaitée, contactez notre hotline. Nous essaierons de vous aider par téléphone. Avant de faire appel à notre Centre Technique, munissez-vous des renseignements suivants:

• Avez-vous procédé à des modifications ou extensions de la configuration de base ?
• Avec quel type de périphérique matériel travailliez-vous
• Quels messages s'affichent sur l'écran, à supposer que vous ayez des messages ?
• Quel logiciel avez-vous employé quand la panne s'est produite?
• Quelles démarches de dépannage avez-vous entreprises pour solutionner le problème ?

Assistance pour les pilotes

Nous avons longuement et avec succès testé dans nos laboratoires d'essai le système équipé des pilotes installés. En informatique il est cependant de coutume d'actualiser les pilotes de temps en temps.

D'éventuels problèmes de compatibilité avec d'autres composants qui n'ont pas encore été testés peuvent surgir.

Vous trouverez les pilotes actuels à l'adresse Internet suivante:

http://www.medion.fr

Transport

Tenez compte des remarques suivantes pour le transport de votre PC :

• Afin d’éviter tout dommage lors du transport, emballez le PC dans son carton d’origine. Consultez en outre l’entreprise de transport que vous avez mandatée.

Nettoyage et entretien

La durée de vie de votre PC peut être prolongée si vous prenez les précautions suivantes :

Attention! Le boîtier du PC ne contient aucune pièce à entretenir ou à nettoyer.

• Débranche toujours tous les câbles de connexion et le cordon d'alimentation avant le nettoyage. Nettoyez le PC à l'aide d'un linge humide et propre. N'utilisez aucun solvant, ni produit de nettoyage caustique ou gazéiforme. N'utilisez pas de CD-ROM de nettoyage pour nettoyer votre lecteur de CD-ROM/CDRW/DVD ni aucun autre produit prévu pour le nettoyage de la lentille du laser. Le laser n'a pas besoin d'être nettoyé.
• La surface brillante de votre PC est très sensitive. Il est donc recommandé de ne la nettoyer qu'avec un chiffon doux pour éviter toute rayure.

Recyclage et elimination

Cet appareil ainsi que son emballage ont été réalisés autant que possible dans des matériaux qui, une fois éliminés, ne nuisent pas à l'environnement et qui permettent un recyclage approprié.

En fin d'utilisation, l'appareil est repris pour être réutilisé et recyclé (pour certains composants) pour peu que son état puisse le permettre.

Les composants non recyclables sont éliminés de manière appropriée.

Attention! Une batterie au lithium se trouve sur la carte mère. Les batteries et les accumulateurs ne peuvent être jetés avec les déchets ménagers. Ils sont repris gratuitement par le fabricant, le vendeur ou un distributeur qui procédera à leur recyclage ou à leur élimination.

Si vous avez des questions concernant l'élimination, veuillez contacter votre point de vente ou notre service après-vente.

Consignes de sécurité relatives à l'utilisation des PILES

Les piles peuvent contenir des matériaux inflammables. En cas de mauvaise manipulation, les piles peuvent couler, CHAuffer fortement, s'enflammer voire exploser, ce qui peut endommager votre appareil et porter atteinte à votre santé.

Il est impératif que vous respectiez les consignes suivantes :

• Conservez les piles hors de portée des enfants. En cas d'ingestion accidentelle d'une pile, consultez immédiatement votre médecin.
• Ne chargez jamais des piles (à moins que cela ne soit indiqué expressément).
• Ne déchargez jamais les piles en utilisant une puissance de sortie élevée.
• Ne court-circuitez jamais les piles.
• Évitez la chaleur et ne jetez pas les piles au feu.
• au pourrait entrer en contact avec le liquide des piles. Si cela avait arrivé, rincez abondamment les zones concernées à l'eau claire et consultez immédiatement votre médecin.
• Évitez les coups et les fortes secousses.
• N'intervertissez jamais la polarité.

Veillez à ce que les pôles Plus (+) et Moins (-) soient correctement positionnés afin d'éviter les courts-circuits.

• N'utilisez pas ensemble des piles neuves et usagées ou bien des piles de types différents. Cela pourrait engendrer un dysfonctionnement de votre appareil. En outre, la pile la plus faible se déchargerait trop rapidement.
• Retirez immédiatement les piles usagées de l'appareil.
• Retirez les piles en cas d'inutilisation prolongée de votre appareil.
• Remplacez simultanément toutes les piles usagées d'un appareil par de nouvelles piles de même type.
• Si vous souhaitez stocker ou éliminer des piles, isolez leurs contacts à l'aide de ruban adhésif.
• Les piles usagées ne sont pas des déchets domestiques! Protégez notre environnement et éliminez les piles usagées de façon appropriée. Le cas échéant, adressez-vous à votre revendeur ou à notre service clientèle - Merci!

Reparation

• Confiez la réparation de votre PC exclusivement à du personnel qualifié. Si vous n'avez pas les qualifications nécessaires, faites appel à un technicien de maintenance. Adressez-vous à votre service après-vente si vous avez des problèmes avec votre PC.
• Si une réparation est nécessaire, adressez-vous exclusivement à nos partenaires/agréés.

Consignes pour le technicien de maintenance

• Débranche tous les câbles d'alimentation et de branchement avant d'ouvrir le boîtier. Si l'alimentation du PC n'est pas coupée avant l'ouverture, il y a danger de mort par électrocution. En outre, les composants risquent d'être endommagés.
• Les composants internes du PC peuvent être endommagés par une décharge electrostatique. Effectuez les extensions du système et les remplacements de pièces, ainsi que les réparations, dans un endroit antistatique. S'il n'en existe pas, portez une manchette antistatique ou touchez un corps métallique conducteur. Les dommages causés par une mauvaise manipulation seront réparés à vos frais.
• N'utilisez que des pièces de rechange du fabricant.

Attention! Ne pas exposer des piles au lithium ni à des températures élevées ni au feu. Ne pas les laisser à la portée des enfants. Si l'échange d'une pile n'est pas fait de manière appropriée, il y a risque d'explosion. Remplacez la pile par une pile du même type (CR2032) qui vous est recommandé par le fabricant. Les piles au lithium sont des déchets spéciaux dont il convient de se débarrasser comme il est prévu.

Consignes sur le rayonnement laser :

• Le PC peut utiliser des dispositifs laser de la classe 1 à la classe 3b. Lorsque le boîtier du PC est fermé, le dispositif répond aux caractéristiques du laser classe 1.
• En ouvrant le boîtier du PC, vous avez accès à des dispositifs laser allant jusqu'à la classe 3b.

Lors de la dépose et/ou de l'ouverture de ces dispositifs laser, tenez compte des remarques suivantes :

• Les lecteurs de CD-ROM/CDRW/DVD intégrés ne contiennent aucune pièce nécessitant entretien ou réparation.
• La réparation des lecteurs de CD-ROM/CDRW/DVD est de la compétence exclusive du fabricant.
• Ne regardez pas le rayon laser, même avec des instruments optiques.
• Ne vous exposez pas au rayon laser.
• Évitez l'irradiation des yeux ou de la peau par un rayonnement direct ou diffusé.

Sujet

PowerCinema Linux Lizenzinformationen.... 97

Conformité aux normes 98

Conditions de garantie 100

Index 102

Votre ordinateur est conforme aux normes et directives suivantes:

Compatibilite electromagnetique (CEM)

Exigences de compatibilité électromagnétique définies par les normes suivantes:

EN 55022	Appareils de traitement de l'information -Caracteristiques des perturbations radioélectriques - Limites et méthodes de mesure
EN 55024	Appareils de traitement de l'information - Caracteristiques d'immunité - Limites et procédures de contrôle
EN 61000-3-2	Compatibilité electromagnétique - Limites pour les émissions de courant harmonique (courant appelé par les apparciels <= 16A par phase)
EN 61000-3-3	Compatibilité electromagnétique (CEM) - Limitation des fluctuations de tension et du flicker dans les réseaux basse tension pour les équipements ayant un courant appelé <= 16 A (par phase)

Les prises d'antenne de la carte TV sont conformes aux normes EN55013 et EN55020.

Securite electrique

Exigences de sécurité électrique définies par la norme suivante:

EN 60950-1

Sécurité des appareils de traitement de l'information

Ergonomie

Exigences ergonomiques définies par les normes suivantes:

DIN EN ISO		Exigences ergonomiques pour travail de bureau avec termi-naux à écran de visualisation (TEV)
9241-3	Partie 3: Exigences relatives aux écrans de visualisation
9241-4	Partie 4: Exigences relatives aux claviers
9241-8	Partie 8: Exigences relatives aux couleurs affichées
9241-9	Partie 9: Exigences relatives aux dispositifs d'entrée autres que les claviers

Emissions acoustiques

Exigences en matière d'émissions acoustiques définies par la norme suivante :

ISO 7779 (ISO 9296)

Acoustique - mesure des émissions acoustiques émises par les équipements liés aux technologies de l'information et aux télécommunications

L'ordinateur est conforme aux exigences en matière d'émissions acoustiques, selon ISO 7779, lorsque les valeurs suivantes sont respectées:

Mode de fonctionnement	Puisance sonore Lwad dB(A) (conforme à ISO 9296)
Fonctionnement à vide	4,8 (max.)
Accès aux lecteurs de disques	5,2 (max.)
	Pression sonore LpAm dB(A) (conforme à ISO 9296)
Mesuré en position de marche lorsque le fonctionnement se fait à vide	40 (max.)
Mesuré en position de marche lors de l'accès aux lecteurs de disques	47 (max.)

Information sur la conformite du MODEM

S'il est équipé d'un modem, cet ordinateur a fait l'objet d'un contrôle et répond à la directive européenne concernant les équipements hertziens et les équipements terminaux de télécommunications (R&TTE 1999/5/CE).

Information sur la conformite du clavier/souris sans FIL

D'après les directives R&TTE (1999/5/EC) des émetteurs radio déclarés et homologués, les appareils suivants livrés séparément avec ce PC peuvent être de puissance plus faible :

• Récepteur / Clavier / Souris sans fil

Ces émetteurs radio sans fil sont pourvus d'un marquage CE séparé. Vous pourrez obtenir les déclarations de conformité à l'adresse www.medion.com/conformity

Conditions de garantie

Le ticket de caisse ou la facture tiennent lieu de justificatif de premier achat, conservez-le soigneusement. Vous en aurez besoin si vous devez prétendre à la garantie. Vos droits statutaires ne sont aucunement limités par ces conditions de garantie. Si vous cédez le produit à un autre utilisateur, celui-ci aura droit à la garantie jusqu'à son expiration. Le justificatif d'achat et cette déclaration devront lui être remis en cas de changement de propriété.

Nous garantissons que cet appareil est en état de bon fonctionnement et correspond sur le plan technique aux descriptions figurant dans la documentation ci-jointe. Sur présentation du justificatif, le reste de la période de garantie passé, en cas d'échange, automatiquement de la pièce originale à la pièce de remplacement.

Si vous devez retourner cet appareil et prétendre à la garantie, prenez soin de supprimer auparavant tous les programmes, données et supports mémoire amovibles. Le matériel retourné sans accessoires sera échangé sans accessoires.

L'obligation de la garantie perd sa validité en cas d'accident, cataclysme, vandalisme, abus, utilisation non appropriée, non-respect des directives de sécurité et d'entretien, modifications par logiciels supplémentaires, virus, ou bien utilisation d'un autre matériel ou accessoires ou autres modifications auxquelles nous n'aurions pas donné notre accord.

Cette déclaration de garantie limitée remplace toutes les autres garanties de nature explicite ou implicite. Ceci inclut la garantie de la liberté de vente ou bien l'appropriation dans un but précis sans s'y limiter. Dans certains pays, l'exclusion des garanties implicites n'est légalement pas admise. Dans ce cas, la validité des garanties explicites et implicites se limite à la période de garantie. À l'expiration de cette période, toutes les garanties perdent leur validité.

Une limitation de la durée de validité de garanties implicites n'est légalement pas admise dans certains pays, en sorte que la limitation ci-dessus n'entre pas en vigueur.

Si vous avez des questions concernant les conditions de garantie, contactez-nous.

Responsabilite limitee

Le contenu de ce manuel dépend de modifications qui n'ont pu être prévues à l'avance puisqu'elles sont le produit de l'évolution technique.

Fabricant et distributeur ne pourraient prendre la responsabilité pour des dommages causés par des erreurs ou des omissions suite aux informations contenues dans ce manuel.

En aucun cas nous n'engageons notre responsabilité dans les cas suivants :

1. Revendication de tiers élevée contre vous en raison de pertes ou dommages.
2. Perte ou dépréciation de vos enregistrements ou données.
3. Dommages économiques concomitants (perte de bénéfices et économies inclues) ou consécutifs, même dans le cas où nous aurions été informés de ces dommages.

L'exclusion ou la limitation des dommages concomitants ou consécutifs n'est, dans certains pays, légalement pas admise, en sorte que la limitation ci-dessus n'entre pas en vigueur.

Activation de Windows 73

Arreter. 29

Assistance pour les pilotes.....89

Branchement et mise en marche 8

Carte graphique 50

Carte radio/TV 56

Carte son 53

CD-ReWriter 48

CD-ROM. 45

CF. 49

Cible.

Clavier. 38

Touches Alt, Alt Gr et Ctrl...39

Touches Multimédia. 40

Compact Flash 49

Conditions de Garantie..... 100

Conformité aux normes. Compatible électromagnétique. 98

Émissions acoustiques.....99

Ergonomie. 98

Sécurité électrique. 98

Conformité aux normes 98

Connexion

Alimentation 28

Antenne TV 26

Appareils de réception...... 24

Appareils USB 27

Clavier et souris sans fil..... 16

Enceintes 23

Entrée vidéo 24

LAN (Réseau local) 22

Microphone 25

Modem/RNIS. 21

Moniteur. 15

Périphériques sur port parallèle 20

Paramètres sur port série 22

Téléviseur 25

USB/IEEE1394. 27

Consignes de sécurité 3

Consignes de sécurité relatives à 91

Contrat de licence 30

Copier des données. 76

Couvercle frontal : ouverture et fermeture.... 14

Demarrer 29

Disque dur. 42

Doubletuner 57

Dysfonctionnements 87

Emissions acoustiques. 99 Enregistrement sur CD.........70 Entretien. 90 Ergonomie. 9, 98 Erreurs et causes possibles....88 Exploration Démarrage rapide....75

Fréquence de rafraîchissement 50

Hotline. 89

IBM® Microdrive 49

IEEE 1394 (Câble électrique)............55

Installation du Clavier et de la Souris sans fil. 16

Interrupteur principal. 29

Interrupteur secteur 29

LAN (Réseau local) 22 Lecteur de cartes. 49 Lecteur de disques. 45 Lecteur de disques optiques... 45 Lieu d'installation 8 Limites de la réinstallation..... 85 Logiciels. 68

Maintenance. 90 Memory Stick 49 MMC 49 Modem 67 Modem/RNIS 21 MultiMediaCard. 49

Nero 70 Nettoyage 90 Numéro de série... ii

Page de démarrage Windows® 31 Port parallèle. 20 Port série 22 Port série COM 67 Première aide. 87 Produit de nettoyage 90

Qualité. ii

Raccordement source d'enregistrement.... 24 USB 54 Rayonnement laser 94 Recyclage et élimination 91

Réinstallation de la configuration d'origine.....85 Réinstallation du système......81 Réparation 93 Répertoire important. 43 Réseau 64 LAN Access Point. 65 Régler les problèmes dus au réseau. 66 Wireless LAN 65 Responsabilité limitée 101

Sauvegarde des données..... 4 SD 49 Secure Digital 49 Service après-vente. 87 SmartMedia. 49 Souris. 37

Technicien de maintenance...93

Température ambiante 8 Touche de sélection 62 Touches de fonctions multimédia 40 Transport. 90 Trucs et astuces. 75 Copier des données. 76 Explorer Démarrage rapide. 75

USB 27 USB/IEEE-1394 27

Vérification du matériel......... 7

Windows® Update 83 Wireless LAN 65
