B550M WiFi - Carte mère ASROCK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	ASRock
Modèle	B550M WiFi
Format	Micro-ATX
Dimensions	24,4 cm x 24,4 cm
Poids	Environ 0,8 kg
Socket	AM4 (pour processeurs AMD Ryzen)
Chipset	AMD B550
Mémoire RAM	4 x DDR4 DIMM, jusqu'à 128 Go, DDR4-4733+ (OC)
Slots d'extension	1 x PCIe 4.0 x16, 1 x PCIe 3.0 x16 (x4), 1 x PCIe 3.0 x1
Stockage	1 x M.2 (PCIe Gen4 x4), 1 x M.2 (PCIe Gen3 x4 & SATA), 6 x SATA3
Connectivité USB	1 x USB 3.2 Gen2 Type-C, 1 x USB 3.2 Gen2 Type-A, 6 x USB 3.2 Gen1, ports USB 2.0
Sorties vidéo	1 x HDMI, 1 x DisplayPort
Réseau filaire	Realtek Gigabit LAN
Réseau sans fil	802.11ax WiFi 6 + Bluetooth 5.1
Audio	Realtek ALC887, audio HD 7.1 canaux
Alimentation requise	ATX 24 broches + 8 broches CPU
Entretien	Dépoussiérer régulièrement avec air comprimé ; éviter l'humidité
Sécurité	Déchargez l'électricité statique avant manipulation ; utilisez un bracelet antistatique
Garantie	2 ans (selon revendeur)

FOIRE AUX QUESTIONS - B550M WiFi ASROCK

Quel type de processeur est compatible avec la carte mère ASRock B550M WiFi ?

La carte mère est compatible avec les processeurs AMD Ryzen série 5000, 4000 G-series et 3000 sur le socket AM4.

Comment mettre à jour le BIOS de la B550M WiFi ?

Vous pouvez mettre à jour le BIOS via l'utilitaire Instant Flash intégré au BIOS, ou via Windows avec l'outil ASRock Live Update & App Shop.

Quelle est la vitesse maximale de la mémoire RAM supportée ?

La carte supporte la DDR4 jusqu'à 4733 MHz en overclocking (OC), selon les capacités du processeur et des barrettes.

La carte mère prend-elle en charge le WiFi 6 ?

Oui, le modèle ASRock B550M WiFi est équipé d'un module WiFi 6 (802.11ax) et Bluetooth 5.1 intégré.

Combien de ventilateurs peut-on connecter ?

La carte dispose de 4 connecteurs pour ventilateurs (CPU_FAN1, CPU_FAN2, CHA_FAN1, CHA_FAN2) avec support PWM.

Quel est le nombre de ports SATA disponibles ?

Il y a 6 ports SATA3 (6 Gb/s) prenant en charge RAID 0, 1 et 10.

Puis-je utiliser un refroidisseur de processeur compatible AM4 ?

Oui, le socket AM4 est compatible avec la plupart des refroidisseurs conçus pour ce socket.

Comment activer le XMP pour la mémoire ?

Dans le BIOS, allez dans l'onglet OC Tweaker et activez le profil XMP correspondant à votre mémoire.

La carte possède-t-elle un éclairage LED intégré ?

Oui, la carte dispose de bandes LED RGB intégrées et de connecteurs pour bande LED adressable (3 broches).

Quel est le format de la carte mère ?

Il s'agit d'un format Micro-ATX, mesurant 24,4 cm x 24,4 cm.

MODE D'EMPLOI B550M WiFi ASROCK

Coordonnées / Contact

Si vous souhaitez contacter ASRock ou en savoir plus sur l'entreprise, veuillez visiter leur site web à l'adresse suivante : www.asrock.com. Vous pouvez également contacter votre revendeur pour plus d'informations. Pour toute question technique, veuillez soumettre un formulaire de demande de support à l'adresse : https://event.asrock.com/tsd.asp

ASRock Incorporation

E-mail: [e-mail]

ASRock EUROPE B.V.

E-mail: [e-mail]

ASRock America, Inc.

E-mail: [e-mail]

Scannez le code QR pour accéder à d'autres manuels et documents.

Table des matières

Chapitre 1 Introduction 1

1.1 Contenu de l'emballage 1
1.2 Spécifications 2
1.3 Disposition de la carte mère 7
1.4 Panneau E/S 9
1.5 Diagramme fonctionnel 11
1.6 Module 802.11axe Wi-Fi 6E et antenne ASRock WiFi 2,4/5/6 GHz 12

Chapitre 2 Installation 14

2.1 Installation de l'unité centrale 15

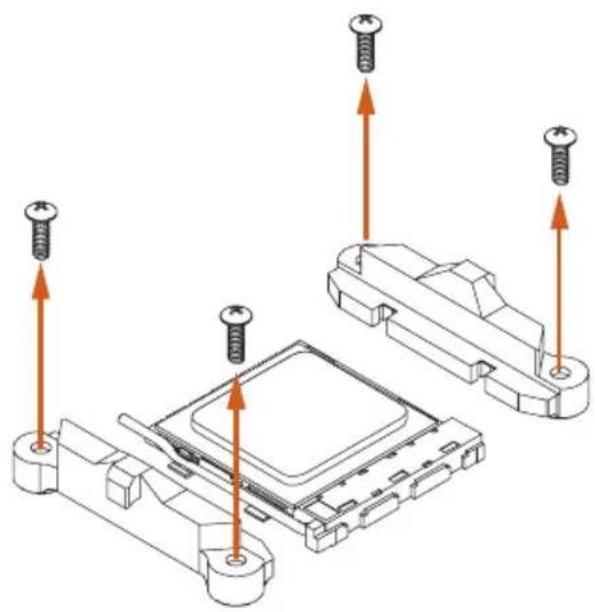

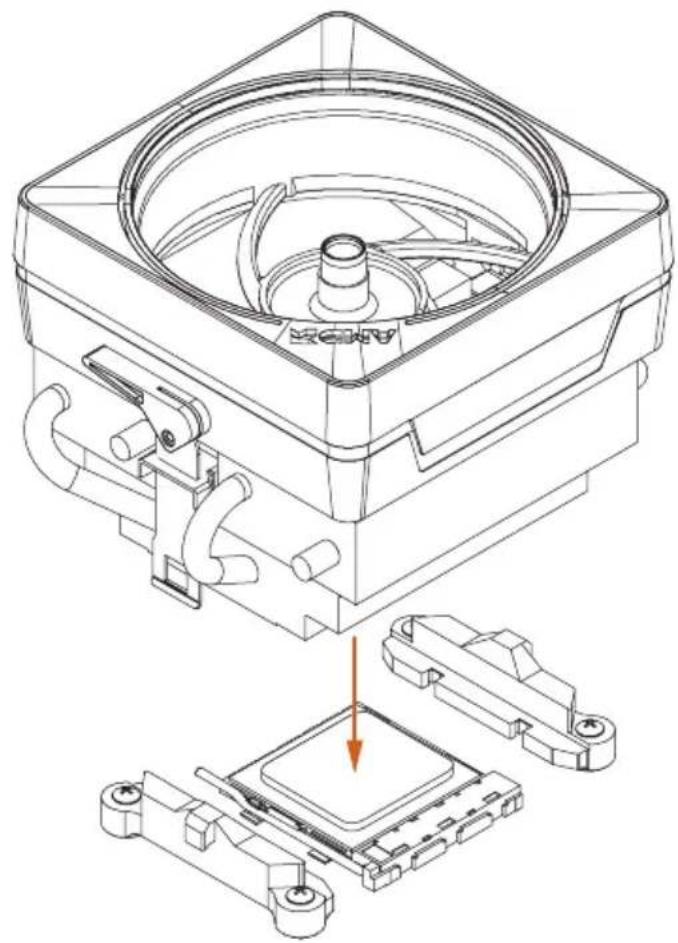

2.2 Installation du ventilateur et du dissipateur thermique de l'unité centrale 17

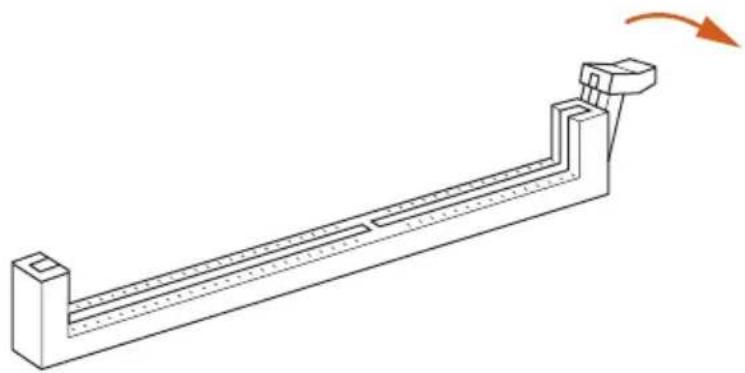

2.3 Installation des modules de mémoire (DIMM) 25
2.4 Connexion à l'embase du panneau avant 28
2.5 Installation de la protection du panneau d'E/S 29
2.6 Installation de la carte mère 30
2.7 Installation des disques SATA 31
2.8 Installation d'une carte graphique 33
2.9 Connexion des périphériques 35
2.10 Connexion des connecteurs d'alimentation 36
2.11 Mise sous tension 37
2.12 Configuration des cavaliers (jumpers) 38
2.13 Embases et connecteurs de la carte mère 39

2.14 Post Status Checker 52

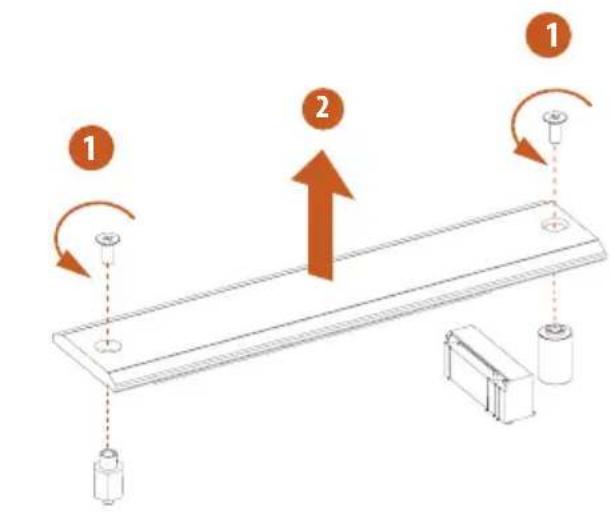

2.15 Guide d'installation d'un SSD M.2 (M2_1) 53

Chapitre 1 Introduction

Nous vous remercions d'avoir acheté cette carte mère ASRock B550M WiFi, une carte mère fiable fabriquée selon les normes de contrôle de qualité rigoureuses et constantes d'ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site web ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site web pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site web de ASRock. Site Web d'ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock B550M WiFi (facteur de forme Micro ATX)
  • 1 x panneau de protection E/S
• 2 x câbles de données Serial ATA (SATA) (Optionnel)
  • 2 x antennes Wi-Fi 2,4/5/6 GHz ASRock (Optionnel)

1.2 Spécifications

Plateforme

• Facteur de forme Micro ATX
• PCB cuivre 2 onces

Processeur

- Prend en charge les processeurs de bureau AMD AM4 socket Ryzen™ 3000, 3000 G Series, 4000 G Series, 5000 et 5000 G Series* * Veuillez vous reporter à la liste des CPU pris en charge pour plus de détails.

Puces

- AMD B550

Mémoire

• Technologie mémoire double canal DDR4
• 4 x fentes DIMM DDR4
- Les Processeurs AMD série Ryzen (Vermeer) prennent en charge les mémoires sans tampon ECC et non ECC DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133*
- Les Processeurs AMD série Ryzen (Matisse) prennent en charge les mémoires sans tampon ECC et non ECC DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133*
- Les APU AMD série Ryzen (Cezanne) prennent en charge les mémoires sans tampon ECC et non ECC DDR4 4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133*
- Les APU AMD série Ryzen (Renoir) prennent en charge les mémoires sans tampon ECC et non ECC DDR4 4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133*
- Les APU AMD série Ryzen (Picasso) prennent en charge les mémoires sans tampon non ECC DDR4 3333+(OC)/3200(OC)/2933/2667/2400/2133*

* Sur les APU série Ryzen (Picasso, Cezanne et Renoir), ECC est pris en charge uniquement avec les processeurs PRO.
* Pour plus d'informations sur les modules de mémoires compatibles, veuillez consulter la liste sur le site web d'ASRock.

(http://www.asrock.com/)

* Veuillez consulter la page 25 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4.

• Capacité max. de la mémoire système : 128Go
• Prend en charge les modules mémoire Extreme Memory Profile (XMP)
• Contacts dorés 15μ sur fentes DIMM

Fente d'extension

Processeur :

- 1 x Fente PCIe 4.0 x16 (PCIE1), prend en charge le mode x16* Chipset :

- 1 x Fente PCIe 3.0 x16 (PCIE3), prend en charge le mode x4*

• 1 x Fent PCIe 3.0 x1 (PCIE2)

* PCIE1 fonctionnera à Gen4x16 avec Vermeer et Matisse, à Gen3x16 avec Cezanne et Renoir et à Gen3x8 avec Picasso.

* Prend en charge les SSD NVMe comme disques de démarrage

- Prend en charge AMD CrossFire ^TM

- 1 x socket M.2 (clé E), prend en charge les modules Wi-Fi/BT PCIe type 2230

Graphiques

- Carte graphique AMD Radeon™ série Vega intégrée dans APU série Ryzen (la prise en charge réelle peut varier selon le processeur)

- Prend en charge la technologie HDMI 2.1 avec résolution maximale de 4K x 2K (4096x2160) @ 60Hz

- Prend en charge DisplayPort 1.4 avec résolution maximale jusqu'à 5K (5120x2880) à 120 Hz

Audio

- Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1220)

- Audio Nahimic

Réseau local

• PCIE x1 Gigabit LAN 10/100/1000 Mo/s

• Realtek RTL8111H

Réseau local sans fil

• Module Wi-Fi 6E 802.11axe
  • Prend en charge IEEE 802.11a/b/g/n/ac/ax/axe
• Prend en charge 2x2 double bande avec extension de la bande à 6GHz*

* Microsoft® Windows® 11 prendra en charge le Wi-Fi 6E (bande 6GHz). La disponibilité de cette fonctionnalité dépendra des réglementations spécifiques à chaque pays et région. Pour les pays pris en charge, elle sera activée via Windows Update une fois les mises à jour logicielles disponibles.

* Un routeur compatible 6GHz est nécessaire pour la fonctionnalité 6E.

- 2 antennes pour prendre en charge la technologie de diversité 2 (émission) x 2 (réception)

• Prend en charge Bluetooth 5.2

• Prend en charge MU-MIMO

USB

Processeur :

- 6 x USB 3.2 Gen1 Type-A (4 à l'arrière (USB3_12 et USB3_34), 2 à l'avant (F_USB3_1_2))

Chipset :

- 2 x USB 3.2 Gen1 Type-A (à l'avant (F_USB3_3_4))

• 6 x USB 2.0 (2 à l'arrière, 4 à l'avant)

* Tous les ports USB prennent en charge la protection ESD

Connectique du panneau arrière

• 2 x ports antenne
  • 1 x port souris/clavier PS/2
• 1 x port HDMI
• 1 x DisplayPort 1.4
  • 4 x ports USB 3.2 Gen1
• 2 x ports USB 2.0
• 1 x port LAN RJ-45
• Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone

Stockage

Processeur :

- 1 x Socket Hyper M.2 (M2_1, Key M), Prend en charge le mode PCIe Gen4x4 (64 Go/s) de type 2280*

Chipset :

• 4 x connecteurs SATA3 6,0 Go/s

* Prend en charge les SSD NVMe comme disques de démarrage

* Un SSD NVMe n'est pas pris en charge avec les processeurs AMD Athlon™ 3000G

* M2_1 fonctionnera à Gen4x4 avec Vermeer et Matisse et à Gen3x4 avec Cezanne, Renoir et Picasso.

RAID

- Prend en charge RAID 0, RAID 1 et RAID 10 pour les périphériques de stockage SATA

Connecteur

• 1 x embase pour port COM
• 1 x embase SPI TPM
- 1 x embase LED d'alimentation et haut-parleur
- 2 x embase LED RVB*
- 2 x embases LED adressables**
- 1 x connecteur pour ventilateur de processeur (contrôle de vitesse de ventilateur intelligent)***
- 3 x connecteurs pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)***

* CHA_FAN1/WP, CHA_FAN2/WP et CHA_FAN4/WP peuvent détecter automatiquement l'utilisation d'un ventilateur à 3 ou 4 broches.

• 1 x connecteur d'alimentation ATX 24 broches
  • 1 x connecteur d'alimentation 12V 8 broches
  • 1 x connecteur audio panneau frontal
  • 2 x embases USB 2.0 (pour 4 ports USB 2.0)
• 2 x embases USB 3.2 Gen1 (pour 4 ports USB 3.2 Gen1)

* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total ** Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total

*** CPU_FAN1 prend en charge un ventilateur d'une puissance jusqu'à 1A (12W).

*** CHA_FAN1/WP, CHA_FAN2/WP et CHA_FAN4/WP prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).

*** CHA_FAN1/WP, CHA_FAN2/WP et CHA_FAN4/WP peuvent détecter automatiquement l'utilisation d'un ventilateur à 3 ou 4 broches.

Caractéris- tiques du BIOS

- BIOS UEFI AMI avec prise en charge d'interface graphique

Système d'exploitation

• Microsoft® Windows® 10 64-bits / 11 64-bits

Certifications

- FCC, CE

• ErP/EuP Ready (alimentation ErP/EuP ready requise)

* Pour en savoir davantage sur nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overclocking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par cette pratique. Effectivement, elle peut provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous déclinons toute responsabilité pour les éventuels dommages causés par celle-ci.

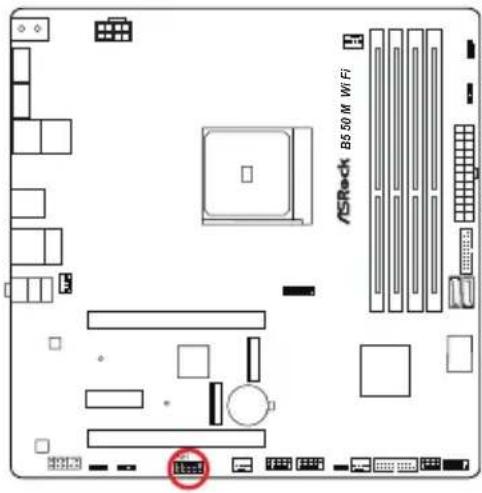

1.3 Disposition de la carte mère

No. Description

1 Connecteur d'alimentation 12V 8 broches (ATX12V1)

2 Connecteurs pour ventilateur de processeur (CPU_FAN1)

3 2 x fentes DDR4 DIMM 288-broches (DDR4_A1, DDR4_B1)

4 2 x fentes DDR4 DIMM 288-broches (DDR4_A2, DDR4_B2)

5 Embase LED RVB (RVB_LED1)

6 Embase LED adressable (ADDR_LED1)

7 Connecteur d'alimentation ATX (ATXPWR1)

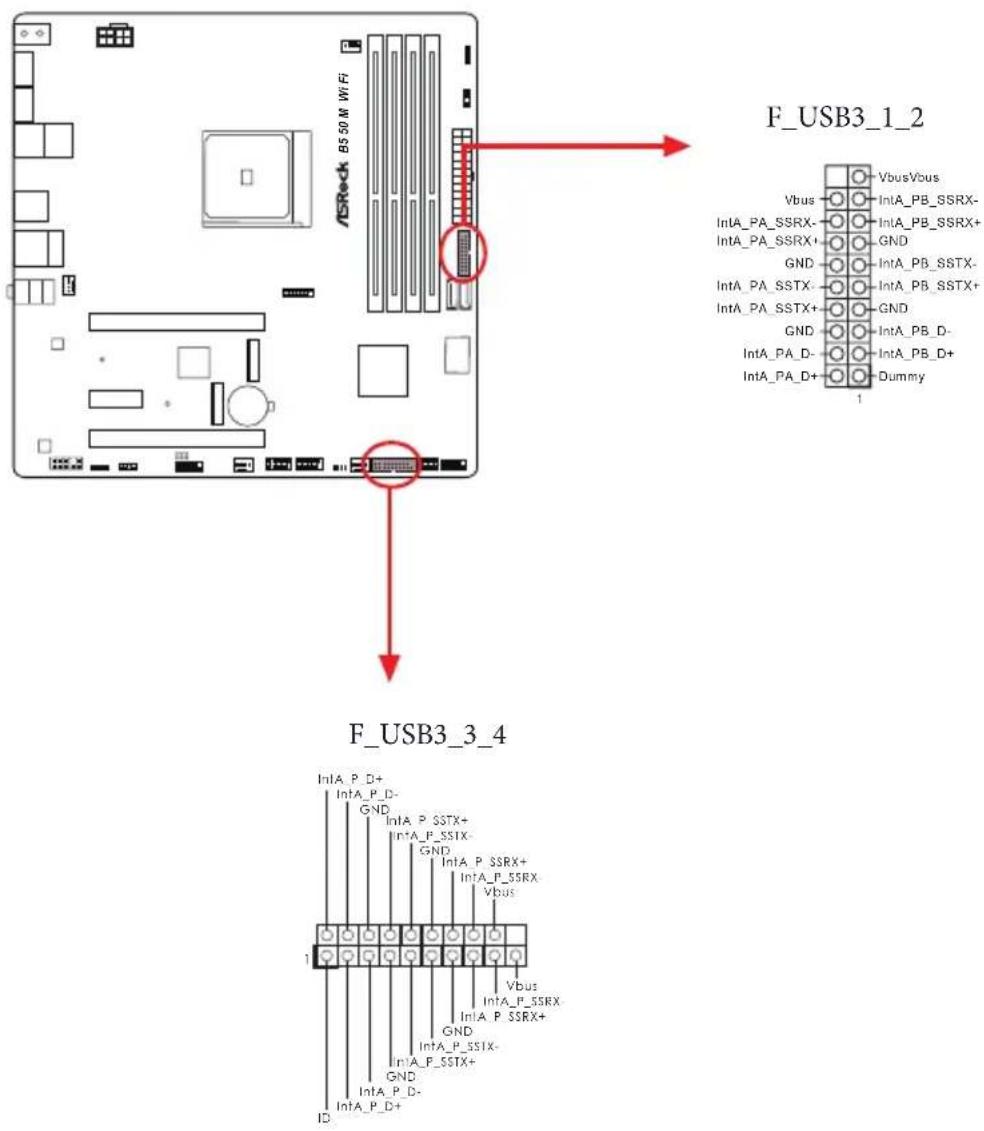

8 Embase USB 3.2 Gen1 (F_USB3_1_2)

9 Connecteurs SATA3 (SATA3_2)

10 Connecteurs SATA3 (SATA3_1)

11 Connecteur SATA3 (SATA3_4) (supérieur), connecteur SATA3 (SATA3_3) (inférieur)

12 Embase du panneau système (PANEL1)

13 Embase LED d'alimentation et haut-parleur (SPK_PLED1)

14 Embase USB 3.2 Gen1 (F_USB3_3_4)

15 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN4/WP)

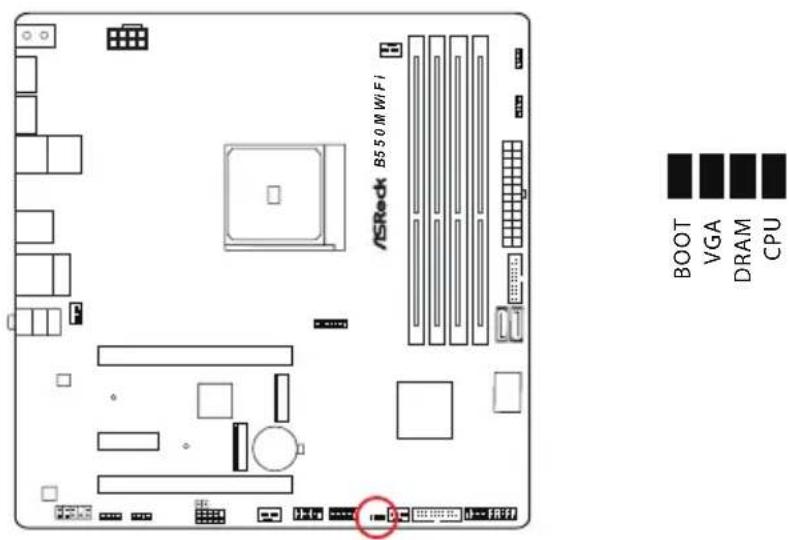

16 Post Status Checker (PSC)

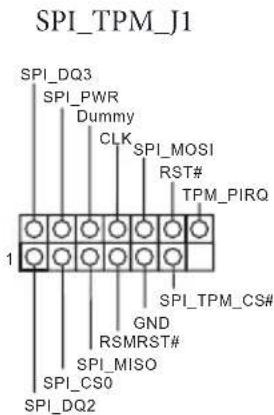

17 Embase SPI TPM (SPI_TPM_J1)

18 Embase USB 2.0 (USB_3_4)

19 Embase USB 2.0 (USB_5_6)

20 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN2/WP)

21 Vider le jumper CMOS (CLRCMOS1)

22 Embase pour port COM (COM1)

23 Embase LED adressable (ADDR_LED2)

24 Embase LED RVB (RVB_LED2)

25 Embase audio du panneau frontal (HD_AUDIO1)

26 Connecteurs du ventilateur de châssis/pompe à eau (CHA_FAN1/WP)

1.4 Panneau E/S

1 Ports USB 2.0 (USB_12)* 7 Ports USB 3.2 Gen1 (USB3_12)
2 Port LAN RJ-45** 8 Port de souris/clavier PS/2
3 Entrée ligne (voyant bleu)*** 9 DisplayPort 1.4
4 Haut-parleur frontal (Ligne)*** 10 Port HDMI
5 Microphone (Rose)*** 11 Ports d'antenne
6 Ports USB 3.2 Gen1 (USB3_34)

LED ACTIVITE/LIEN

Port LAN

LED activité / lien LED vitesse

État Description État Description

Eteint Aucun lien	Eteint Connexion 10Mbps
Clignotant	Activité données	Orange	Connexion 100Mbps
Allumé	Lien	Vert	Connexion 1Gbps

*** Fonction des ports audio en configuration 7.1 canaux :

Port Fonction

Bleu clair (panneau arrière) Sortie de haut-parleur arrière

Ligne (panneau arrière) Sortie du haut-parleur avant

Rose (panneau arrière) Sortie de haut-parleur central/subwoofer

Ligne (panneau frontal) Sortie de haut-parleur latéral

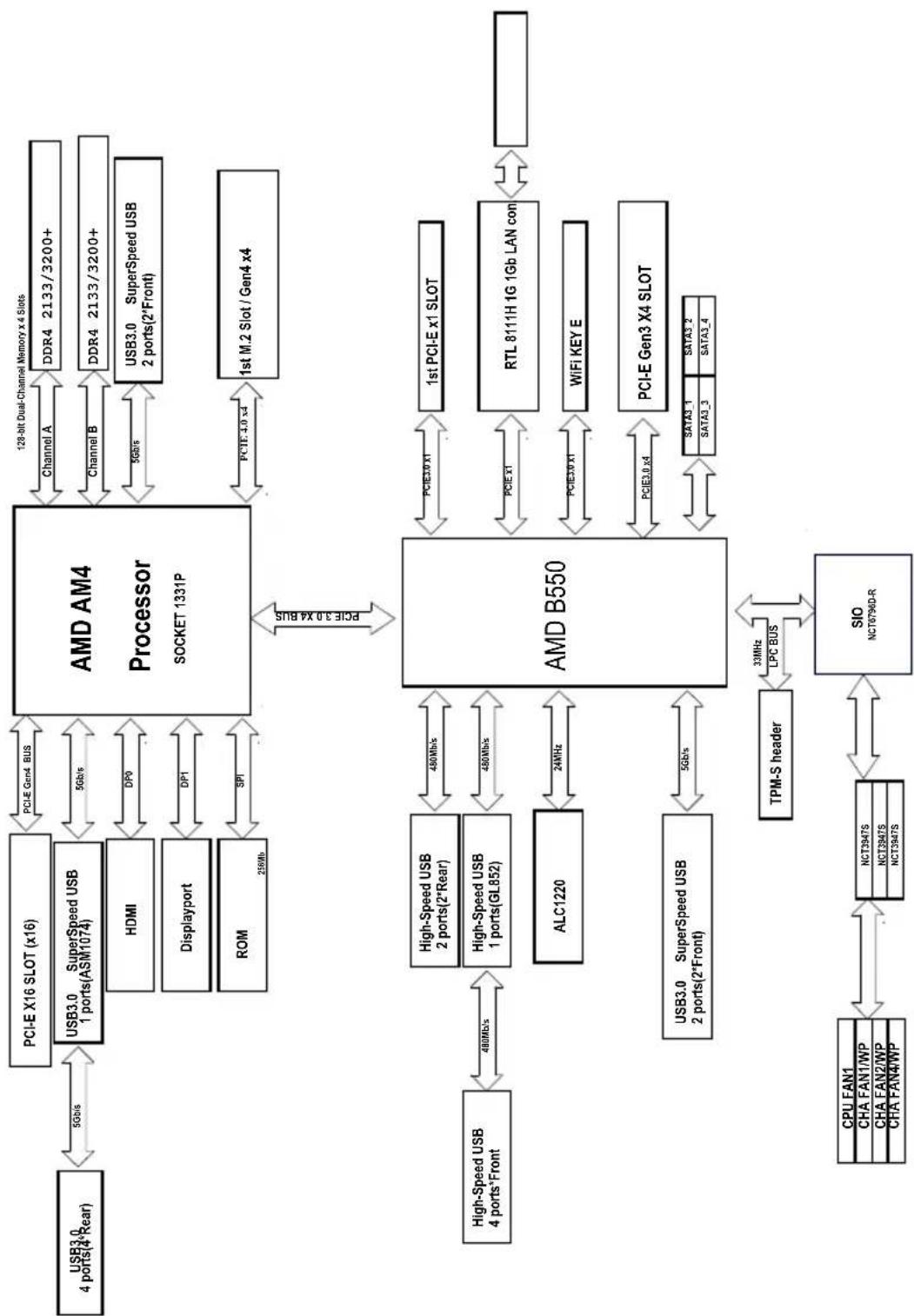

1.5 Diagramme fonctionnel

1.6 Module 802.11axe Wi-Fi 6E et antenne ASRock WiFi 2,4/5/6 GHz

Module Wi-Fi 6E 802.11axe + BT

Cette carte mère est équipée d'un module exclusif 802.11 a/b/g/n/ac/ax/axe Wi-Fi 6E + BT v5.2 qui prend en charge les normes de connectivité 802.11 a/b/g/n/ac/ax/axe Wi-Fi 6E ainsi que Bluetooth v5.2. Le module Wi-Fi 6E + BT est un adaptateur de réseau local sans fil (WLAN) facile à utiliser qui prend en charge la norme Wi-Fi 6E + BT. La norme Bluetooth v5.2 est dotée de la technologie Smart Ready qui ajoute une toute nouvelle catégorie de fonctionnalités aux appareils mobiles. BT v5.2 inclut également la technologie Énergie faible et garantit une consommation d'énergie extraordinairement faible pour les PC.

* La vitesse de transmission peut varier en fonction de l'environnement.

* Le Wi-Fi 6E (bande 6GHz) sera pris en charge par Microsoft® Windows® 11. La disponibilité va dépendre des différents statuts réglementaires de chaque pays et région. Il sera activé (pour les pays pris en charge) via Windows Update et les mises à jour logicielles une fois disponibles.

* Un routeur compatible 6GHz est nécessaire pour la fonctionnalité 6E.

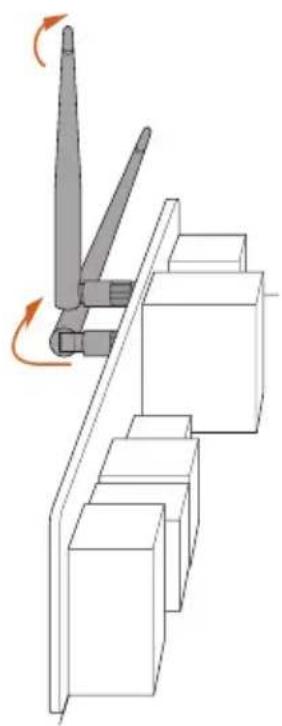

Guide d'installation des antennes Wifi

Préparez les antennes WiFi 2,4/5/6 GHz fournies dans l'emballage.

Raccordez les deux antennes Wifi 2,4/5/6 GHz aux connecteurs d'antenne. Tournez-les dans le sens horaire jusqu'à ce qu'elles soient bien connectées.

Réglez les antennes Wifi 2,4/5/6 GHz comme indiqué sur l'illustration.

*Vous devrez peut-être ajuster leur orientation pour obtenir un signal plus fort.

Chapitre 2 Installation

Il s'agit d'une carte mère de format Micro ATX. Avant son installation, étudiez la configuration de votre châssis pour vous assurer qu'elle peut y être insérée.

Précautions avant l'installation

Prenez note des précautions suivantes avant d'installer les composants ou de modifier les paramètres de la carte mère.

• Débranchez toujours le cordon d'alimentation avant d'installer ou de retirer les composants de la carte mère au risque de les endommager ou de vous blesser.
• Pour éviter que l'électricité statique n'endommage les composants de la carte mère, ne posez JAMAIS celle-ci directement sur un tapis. Pensez également à utiliser un bracelet relié à la terre ou à toucher un objet relié à la terre avant de manipuler les composants.
• Tenez toujours les composants par les bords et ne touchez pas les circuits intégrés.
• Chaque fois que vous désinstallez des composants, placez-les sur un tapis antistatique relié à la terre ou dans le sac fourni.
• Lorsque vous fixez la carte mère sur le châssis, ne serrez pas trop les vis ! Cela pourrait endommager la carte mère.

2.1 Installation de l'unité centrale

Débranchez tous les câbles d'alimentation avant d'installer l'e CPU.

1

2.2 Installation du ventilateur et du dissipateur thermique de l'unité centrale

Une fois que vous avez installé l'unité centrale dans cette carte mère, il faut installer un dissipateur plus grand et un ventilateur de refroidissement pour dissiper la chaleur. Vous devez également asperger de la pâte thermique entre l'unité centrale et le dissipateur pour améliorer la dissipation de chaleur. Assurez-vous que l'unité centrale et le dissipateur sont fermement fixés et en bon contact l'un avec l'autre.

Veuillez mettre l'ordinateur hors tension ou débrancher le cordon d'alimentation avant de remplacer l'unité centrale ou le dissipateur thermique.

Installation du refroidisseur de boîtier CPU SR1

1

Installation du refroidisseur de boîtier AM4 SR2

1

Les diagrammes indiqués ici ne sont données qu'à titre de référence. Les connecteurs peuvent être à des endroits différents sur votre carte mère.

Installation du refroidisseur de boîtier AM4 SR3

1

Les diagrammes indiqués ici ne sont données qu'à titre de référence. Les connecteurs peuvent être à des endroits différents sur votre carte mère.

2.3 Installation des modules de mémoire (DIMM)

Cette carte mère offre quatre emplacements DIMM DDR4 (Double Data Rate 4) à 288 broches, et prend en charge la technologie de mémoire double canal.

1. Pour une configuration avec mémoire double canal, vous devez installer uniquement des paires de DIMM DDR4 identiques (même marque, même vitesse, même taille et même type de puce).
2. Il est impossible d'utiliser la technologie de mémoire double canal avec seulement un ou trois modules de mémoire installés.
3. Il est interdit d'installer un module de mémoire DDR, DDR2 ou DDR3 dans un emplacement DDR4, vous pourriez endommager la carte mère ainsi que le module DIMM.
4. Nous vous conseillons d'installer d'abord les modules de mémoire DDR4_A2 et DDR4_B2 pour une meilleure compatibilité DRAM sur une configuration 2 DIMMs.

Prise en charge de la fréquence de la mémoire AMD non-XMP

Processeurs série Ryzen (Vermeer et Matisse) :

Emplacement mémoire UDIMM

A1 A2 B1 B2

Fréquence

(MHz)

- SR -- 3200

-DR--3200

- SR - SR 3200

- DR - DR 3200

SR SR SR SR 2933

SR/DR DR SR/DR DR 2667

SR/DR SR/DR SR/DR SR/DR 2667

APU série Ryzen (Cezanne et Renoir) :

Emplacement mémoire UDIMM A1 A2 B1 B2

Fréquence (MHz)

- SR -- 3200

- DR -- 3200

- SR - SR 3200

- DR - DR 3200

SR SR SR SR 2933

SR/DR DR SR/DR DR 2667

SR/DR SR/DR SR/DR SR/DR 2667

APU de la série Ryzen (Picasso) :

Emplacement mémoire UDIMM A1 A2 B1 B2

Fréquence (MHz)

- SR -- 2933

- DR -- 2667

- SR - SR 2667

- DR - DR 2400

SR SR SR SR 2133

SR/DR DR SR/DR DR 1866

SR/DR SR/DR SR/DR SR/DR 1866

SR : DIMM à rangée unique, 1Rx4 ou 1Rx8 sur l'étiquette du module DIMM

DR : DIMM à double rangée, 2Rx4 ou 2Rx8 sur l'étiquette du module DIMM

Le module DIMM ne peut être inséré que dans un seul sens. Si vous forcez son insertion dans le mauvais sens, vous risquez de l'endommager définitivement avec la carte mère.

1

2.4 Connexion à l'embase du panneau avant

1

2

Embase du panneau système
Fils du panneau avant

2.5 Installation de la protection du panneau d'E/S

2.6 Installation de la carte mère

2.7 Installation des disques SATA

1

2

Câble de données SATA

3

Connecteur de données SATA

2.8 Installation d'une carte graphique

Fentes d'extension (Fentes PCIe)

La carte mère possède 3 fentes PCIe.

Avant d'installer une carte d'extension, veuillez vous assurer que l'alimentation est éteinte ou que le cordon d'alimentation est débranché. Veuillez lire la documentation de la carte d'extension et effectuer les réglages matériels nécessaires pour la carte avant de commencer l'installation.

Fentes PCIe :

PCIE1 (fente PCIe 4.0 x16) est utilisé pour les cartes graphiques de largeur de ligne PCIe x16. PCIE2 (fente PCIe 3.0 x1) est utilisé pour les cartes de largeur de ligne PCIe x1. PCIE3 (fente PCIe 3.0 x16) est utilisé pour les cartes graphiques de largeur delgine PCIe x4.

Configurations des fentes PCIe

	PCIE1 PCIE2 PCIE3
Processeurs de la série Ryzen(Vermeer et Matisse)	Gen4x16 Gen3x1 Gen3x4
APU de la série Ryzen(Cezanne et Renoir)	Gen3x16 Gen3x1 Gen3x4
APU de la série Ryzen(Picasso)	Gen3x8 Gen3x1 Gen3x4

Pour un meilleur environnement thermique, veuillez connecter un ventilateur de châssis au connecteur du ventilateur de châssis de la carte mère (CHA_FAN1/WP, CHA_FAN2/WP ou CHA_FAN4/WP) lorsque vous utilisez plusieurs cartes graphiques.

2.9 Connexion des périphériques

2.10 Connexion des connecteurs d'alimentation

2.11 Mise sous tension

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». En revanche, si celui-ci n'est pas installé, le cavalier est « ouvert ».

Short

Open

Cavalier Effacer CMOS

(CLRCMOS1) (voir p.7, No. 21)

CLRCMOS1 vous permet d'effacer les donnés de la CMOS. Les données de la CMOS incluent les informations de configuration du système telles que mot de passe, date, heure et paramètres de réglage du système. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation ; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes. N'oubliez pas de retirer le capuchon du cavalier une fois les données CMOS effacées. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS.

Cavalier (jumper) à 2 broches

Court-circuité : Clear CMOS

Ouvert : Par défaut

2.13 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système

(PANNEAU 1 9-broches) (voir p.7, No. 12)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation) :

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton d'alimentation.

RESET (bouton de réinitialisation) :

Pour brancher le témoin LED d'activité du disque dur situé sur le panneau frontal du châssis.

Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d'alimentation, d'un témoin LED d'activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Embase LED d'alimentation et de haut-parleur

(SPK_PLED1 7-broches) (voir p.7, No. 13)

Veuillez brancher la LED d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.

Connecteurs Serial ATA3

Vertical :

(SATA3_1) (voir p.7, No. 10)

(SATA3_2) (voir p.7, No. 9)

Angle droit :

(SATA3_3) (voir p.7, No. 11) (inférieur)

(SATA3_4) (voir p.7, No. 11) (supérieur)

Ces quatre connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

Embases USB 2.0

(USB_3_4 9-broches) (voir p.7, No. 18)

(USB_5_6 9-broches) (voir p.7, No. 19)

Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.

(F_USB3_1_2 19-broches) (voir p.7, No. 8)

(F_USB3_3_4 19-broches) (voir p.7, No. 14)

Cette carte mère comprend deux connecteurs. Chaque embase USB 3.2 Gen1 peut prendre en charge deux ports.

Embase audio du panneau frontal

(HD_AUDIO1 9-broches) (voir p.7, No. 25)

Cette embase sert au branchement des appareils audio du panneau audio frontal.

L'HD AUDIO prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.

Connecteurs du ventilateur de pompe à eau du châssis

(CHA_FAN1/WP 4-broches) (voir p.7, No. 26)

(CHA_FAN2/WP 4-broches) (voir p.7, No. 20)

(CHA_FAN4/WP 4-broches) (voir p.7, No. 15)

Ce connecteur vous permet de connecter un ventilateur de boîtier ou de radiateur. Si vous envisagez de connecter un ventilateur à 3 broches, veuillez le brancher sur la broche 1-3.

Connecteur du ventilateur du processeur

(CPU_FAN1 4-broches) (voir p.7, No. 2)

Ce connecteur vous permet de connecter le ventilateur du processeur. Si vous envisagez de connecter un ventilateur à 3 broches, veuillez le brancher sur la broche 1-3.

Connecteur d'alimentation ATX

(ATXPWR1 24-broches) (voir p.7, No. 7)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

Connecteur d'alimentation ATX 12 V

(ATX12V1 8-broches) (voir p.7, No. 1)

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

* Avertissement : Veuillez vérifier que le cordon d'alimentation est bien connecté à l'unité centrale et non à la carte graphique. Ne branchez pas le cordon d'alimentation PCIe sur ce connecteur.

Embase pour port série

(COM1 à 9-broches) (voir p.7, No. 22)

Cette embase COM1 prend en charge un module de port série.

(SPI_TPM_J1 13-broches) (voir p.7, No. 17)

Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Ce module permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

Embase LED RVB

(RGB_LED1 4-broches) (voir p.7, No. 5)

(RGB_LED2 4-broches) (voir p.7, No. 24)

Ces deux embases RVB servent à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.

Attention : N'installez jamais le câble LED RGB dans le mauvais sens au risque de l'endommager.

Connectez votre ruban LED RVB à l'embase RVB LED (RVB_LED1 / RVB_LED2) sur la carte mère.

1. N'installez jamais le câble LED RGB dans le mauvais sens au risque de l'endommager.
2. Avant d'installer ou de retirer votre câble LED RGB, veuillez éteindre votre système et débrancher le cordon d'alimentation de la prise de courant. Si vous ne le faites pas, vous risquez d'endommager les composants de la carte mère.

1. Veuillez noter que les rubans LED RGB ne sont pas fournies dans l'emballage.
2. L'embase LED RGB prend en charge les rubans LED RGB standard 5050 (12V/G/R/B), avec une puissance maximale de 3A (12V) et une longueur maximale de 2 mètres.

Embases LED adressables

(ADDR_LED1 3-broches) (voir p.7, No. 6)

(ADDR_LED2 3-broches) (voir p.7, No. 23)

Ces embases servent à connecter un câble de rallonge LED adressable permettant aux utilisateurs de choisir parmi différents effets lumineux LED.

Attention : N'installez jamais le câble LED adressable dans le mauvais sens au risque de l'endommager.

Connectez vos rubans LED RGB adressables aux Embases LED adressables (ADDR_LED1 / ADDR_LED2 / ADDR_LED3) sur la carte mère.

1. N'installez jamais le câble LED adressable dans le mauvais sens au risque de l'endommager.
2. Avant d'installer ou de retirer votre câble LED adressable, veuillez éteindre votre système et débrancher le cordon d'alimentation de la prise de courant. Si vous ne le faites pas, vous risquez d'endommager les composants de la carte mère.

1. Veuillez noter que les rubans LED adressable ne sont pas fournies dans l'emballage.
2. L'embase LED adressable prend en charge les rubans LED RGB adressables WS2812B (5V/ Données/GND), avec une puissance maximale de 3A (5V) et une longueur maximale de 2 mètres.

2.14 Post Status Checker

Le Post Status Checker (PSC) diagnostique l'ordinateur lorsque les utilisateurs allument l'ordinateur. Il émet une lumière rouge pour indiquer si l'unité centrale, la mémoire, la carte VGA ou le stockage ne fonctionnent pas correctement. La lumière s'éteint si les quatre éléments mentionnés ci-dessus fonctionnent normalement.

2.15 Guide d'installation d'un SSD M.2 (M2_1)

Le M.2 est un petit connecteur de bord de carte polyvalent qui remplace mPCIe et mSATA. Le Hyper M.2 Socket (M2_1, Key M) supporte le mode PCIe Gen4x4 (64 Go/s) de type 2280. * M2_1 fonctionnera à Gen4x4 avec Vermeer et Matisse et à Gen3x4 avec Cezanne, Renoir et Picasso.

Installation d'un SSD M.2

Préparez le SSD M.2.

En fonction du type de PCB et de la longueur de votre SSD M.2, trouvez l'emplacement correspondant à utiliser.

No. 1

Emplacement de l'écrou A

Longueur PCB 8cm

Type module Type 2280

Avant d'installer le SSD M.2, veuillez desserrer les vis pour retirer le dissipateur thermique M.2.

*Veuillez retirer les films de protection sur la face inférieure du dissipateur thermique M.2 avant d'installer le SSD M.2.

Alignez et insérez délicatement le SSD M.2 dans l'emplacement M.2. Gardez à l'esprit que le SSD M.2 ne peut être inséré que dans un seul sens.

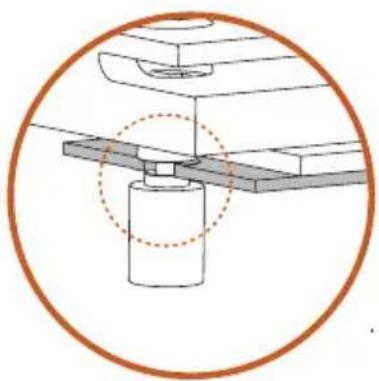

Installation correcte :

Le circuit imprimé du SSD est bien placé et le dissipateur thermique M.2 peut être vissé.

Installation incorrecte :

Le circuit imprimé du SSD se trouve entre le dissipateur thermique M.2 et l'entretoise. Ne continuez pas.

Étape 5

Avant de fixer le dissipateur thermique M.2, assurez-vous d'aligner l'encoche du SSD sur l'entretoise de la carte mère ; autrement le module SSD pourrait être endommagé.

Serrez les vis avec un tournevis pour fixer le module et le dissipateur thermique M.2 en place dans l'ordre indiqué. Serrez d'abord la vis opposée au connecteur M.2 (2), puis serrez celle qui se trouve à côté du connecteur M.2 (3).

*Ne serrez pas trop la vis, au risque d'endommager le module et le dissipateur thermique M.2.

Pour consulter les dernières mises à jour sur la liste des SSD M.2 compatibles, veuillez visiter notre site web : http://www.asrock.com

Version 1.0

Publié en octobre 2024

Copyright©2024 ASRock INC. Tous droits réservés.

Avis de droit d'auteur :

Aucune partie de ce manuel ne peut être reproduite, transcrite, transmise ou traduite dans quelque langue que ce soit, sous quelque forme ou par quelque moyen que ce soit, sans le consentement écrit d'ASRock Inc., à l'exception de la duplication de la documentation par l'acheteur à des fins de sauvegarde.

Les noms de produits et d'entreprises qui apparaissent dans ce manuel peuvent ou non être des marques commerciales ou droits d'auteurs enregistrés de leurs sociétés respectives et ne sont utilisés qu'à titre d'identification et d'explication et au bénéfice de leurs propriétaires, sans intention de les enfreindre.

Clause de non-responsabilité :

Les spécifications et les informations contenues dans ce document sont fournies à titre d'information uniquement et peuvent être modifiées sans préavis, et ne doivent pas être considérées comme un engagement de la part d'ASRock. ASRock décline toute responsabilité pour les éventuelles erreurs ou omissions dans ce document.

Dans la mesure où la loi le permet et en ce qui concerne le contenu de ce document, ASRock ne fournit aucune garantie d'aucune sorte, explicite ou implicite, y compris mais sans s'y limiter, les garanties ou conditions implicites de qualité marchande ou d'adéquation à un usage particulier. En aucun cas, ASRock, ses directeurs, officiers, employés ou agents ne pourront être tenus responsables de tout dommage indirect, spécial, accidentel ou consécutif (y compris les dommages pour perte de profits, perte d'activité, perte de données, interruption d'activité et autres), même si ASRock a été informé de la possibilité de tels dommages résultant d'un défaut ou d'une erreur dans la documentation ou le produit.

Déclaration de conformité FCC

FC

Cet appareil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant entraîner un fonctionnement non désiré.

Cet appareil a été testé et déclaré conforme aux limites définies pour les appareils numériques de Classe B suivant l'article 15 du règlement de la FCC. Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie sous forme de radiofréquences ; et s'il n'est pas installé et utilisé en conformité avec les instructions du fabricant, il peut causer des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut tenter de résoudre le problème de l'une des façons suivantes :

- Réorienter ou déplacer l'antenne de réception.

- Augmenter la distance entre l'appareil et le récepteur.

- Brancher l'appareil sur une prise avec un circuit différent de celle sur lequel le récepteur est branché.

- Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Notes de sécurité sur les piles boutons

ATTENTION

• RISQUE D'INGESTION : Ce produit contient une pile bouton ou une pile cellule.
• LA MORT ou des blessures graves peuvent survenir en cas d'ingestion.
• Si une pile bouton ou une pièce cellule a été avalée, cela peut causer des brûlures chimiques internes en seulement 2 heures.
  • GARDER les piles neuves et usagées HORS DE LA PORTÉE DES ENFANTS
• Consulter immédiatement un médecin si vous soupçonnez qu'une pile a été avalée ou insérée dans une partie du corps.

• Retirez et recyclez les piles usées ou mettez-les au rebut conformément aux réglementations locales et gardez-les hors de portée des jeunes enfants. Ne jetez PAS les piles dans les ordures ménagères et ne les incinérez pas.
• Même les piles usées peuvent causer des blessures graves ou mortelles.
• Appelez un centre antipoison local pour obtenir des informations sur le traitement.
• Type de pile : CR2032
• Tension de la pile : 3V
• Les piles non rechargeables ne doivent pas être rechargées.
• Ne pas les décharger, recharger, démonter, incinérer ou chauffer au-delà de la température nominale spécifiée par le fabricant. Vous pourriez vous blesser à cause des vapeurs, d'une fuite ou d'une explosion causant des brûlures chimiques.
• Ce produit contient une batterie non remplaçable.
• Cette icône indique qu'avaler une pile bouton peut causer des blessures graves ou mortelles. Veuillez garder les piles hors de vue ou de portée des enfants.

CALIFORNIE, ÉTATS-UNIS UNIQUEMENT

La pile au lithium utilisée sur cette carte mère contient du perchlorate, une substance toxique contrôlée par les réglementations sur les meilleures pratiques de gestion (BMP) du perchlorate adoptées par la législature de Californie. Lorsque vous mettez au rebut la batterie au lithium en Californie, aux États-Unis, veuillez toujours respecter les réglementations correspondantes.

“Produits à base de perchlorate - une manipulation spéciale peut être nécessaire, voir www.dtsc.ca.gov/hazardouswaste/perchlorate”

CALIFORNIE, ÉTATS-UNIS UNIQUEMENT

ATTENTION : Cancer et effets néfastes sur la reproduction www.P65Warnings.ca.gov

Conformité CE

CE

ASRock INC. déclare par la présente que ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives correspondantes. Le texte complet de la déclaration de conformité pour l'UE est disponible sur : http://www.asrock.com

ASRock suit le principe d'éco-conception pour concevoir et fabriquer ses produits, et s'assure que chaque étape du cycle de vie du produit ASRock est conforme aux réglementations environnementales mondiales. De plus, ASRock divulgue les informations pertinentes en fonction des exigences réglementaires.

Veuillez consulter https://www.asrock.com/general/about.asp?cat=Responsibility pour obtenir des informations sur les exigences réglementaires auxquelles ASRock se conforme.

Conformité UKCA

UK CA

ASRock INC. déclare par la présente que ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives UKCA correspondantes. Le texte complet de la déclaration de conformité UKCA est disponible sur : http://www.asrock.com

Garantie limitée pour les consommateurs - Australie

Nos produits viennent avec des garanties qui ne peuvent pas être exclues en vertu des Loi relatives aux droits du consommateur de l'Australie. Vous avez droit à un remplacement ou un remboursement en cas d'un échec majeur et d'une compensation pour toute autre perte ou dommage raisonnablement prévisible causé par nos produits. Vous avez également le droit d'avoir les produits réparés ou remplacés si les produits ne sont pas d'une qualité acceptable et si la panne ne constitue pas une défaillance majeure. Si vous avez besoin d'aide, veuillez contacter ASRock Tél : [phone] ext.123 (Frais d'appel internationaux standard applicables)

ATTENTION

En cas d'ingestion, une pile bouton peut provoquer des blessures graves ou mortelles.

Veuillez garder les piles hors de vue ou de portée des enfants.

Mise au rebut

NE JETEZ PAS la carte mère avec les ordures ménagères. Ce produit a été conçu de façon à permettre la réutilisation de ses éléments et le recyclage. Ce symbole de la poubelle barrée indique que le produit (équipement électrique et électronique) ne doit pas être jeté avec les ordures ménagères. Vérifiez la réglementation local pour la mise au rebut de produits électroniques.

Informations sur les marques commerciales

Les termes HDMI ^® et HDMI High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Déclaration de conformité à la Directive de la Communauté européenne relative aux équipements hertziens

Cet appareil est conforme à la directive 2014/53/UE émise par la Commission de la Communauté européenne. Cet appareil est conforme aux limites d'exposition aux radiations définies par l'UE pour un environnement non contrôlé.

Cet appareil doit être installé et utilisé avec une distance minimale de 20cm entre le ventilateur et votre corps.

Le fonctionnement dans les bandes 5,15-5,35/6GHz est limité à une utilisation en intérieur uniquement.

	AT	BE	BG	CH	CY	CZ	DE
	DK	EE	EL	ES	FI	FR	HR
	HU	IE	IS	IT	LI	LT	LU
	LV	MT	NL	NO	PL	PT	RO
	SE	SI	SK	TR

CE

Bandes de fréquences radio et niveaux de puissance maximale

• Fonctions: Wi-Fi 6E, BT, Wi-Fi 7
• Plage de fréquence : 2,4 GHz : 2400-2485 MHz; 5 GHz : 5150-5350 MHz, 5470-5725 MHz, 5725-5850 MHz; 6 GHz : 5955-6415 MHz
  • Niveau de puissance maximale : 2,4 GHz : 20dBm; 5 GHz : 23dBm; 6 GHz : 23dBm

Déclaration de conformité d'Innovation, Sciences et Développement économique de Canada (ISED)

Cet appareil est conforme au(x) RSS(s) exempté(s) de licence d'Innovation, Sciences et Développement économique du Canada. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences, et (2) cet appareil doit résister aux interférences, y compris les interférences qui peuvent causer un fonctionnement indésirable de l'appareil. Le fonctionnement dans la bande 5150-5250 MHz est réservé à l'utilisation à l'intérieur pour réduire les risques d'interférences nuisibles aux systèmes mobiles par satellite à canal commun. CAN ICES-003(B)/NMB-003(B)

ASRock Incorporation

Contains Wi-Fi 6E module with Bluetooth

AMD® Wi-Fi 6E RZ616

Model: MT7922A22M

FCC ID: RAS-MT7922A22M

IC:7542A-MT7922A22M

CCAI21Y10050T2

5.15\~5.35/6GHz indoor use only
