Type de produit	Caisson de basses
Marque	Rockville
Modèle	W12T4S2
Diamètre du haut-parleur	12 pouces (30,48 cm)
Impédance	4 ohms
Puissance maximale	1200 Watts
Puissance RMS	600 Watts
Sensibilité	90 dB
Réponse en fréquence	20 Hz - 250 Hz
Dimensions (L x P x H)	35,6 x 30,5 x 30,5 cm
Poids	10,0 kg
Matériau du cône	Polypropylène avec fibre de verre
Aimant	Ferrite de haute qualité
Bobine acoustique	Double bobine de 2 pouces
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Éviter l'exposition à l'humidité ou aux liquides
Pièces détachées et réparabilité	Contacter le service client pour les pièces
Informations générales	Utilisation en intérieur uniquement

FOIRE AUX QUESTIONS - W12T4S2 Rockville

Quelle est la puissance recommandée pour l'amplificateur ?

Il est recommandé d'utiliser un amplificateur délivrant entre 600 et 1200 Watts RMS sous 4 ohms pour des performances optimales.

Comment câbler ce caisson de basses ?

Le W12T4S2 dispose d'une double bobine acoustique. Vous pouvez le câbler en série (8 ohms) ou en parallèle (2 ohms) selon votre amplificateur. Consultez le schéma de câblage dans la notice.

Quel type de caisson est recommandé ?

Un caisson clos ou bass-reflex de volume adapté (environ 1,5 à 2,0 pieds cubes) est recommandé. Les dimensions sont disponibles dans la notice.

Comment améliorer la qualité sonore ?

Assurez-vous que le caisson est solidement fixé et que les réglages de crossover et de niveau sont correctement ajustés sur l'amplificateur.

Peut-on utiliser ce caisson en extérieur ?

Non, ce caisson est conçu pour une utilisation en intérieur uniquement. L'exposition à l'humidité ou aux intempéries peut l'endommager.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon doux et sec pour dépoussiérer la surface. Évitez les produits chimiques ou abrasifs.

Dois-je roder le haut-parleur ?

Oui, un rodage d'environ 10 à 15 heures à volume modéré permet de détendre la suspension et d'optimiser les performances.

Quelle est l'impédance de ce caisson ?

Le W12T4S2 a une impédance nominale de 4 ohms par bobine. Le câblage peut donner 2 ou 8 ohms.

Où trouver les pièces de rechange ?

Contactez le service client Rockville ou un revendeur agréé pour commander des pièces détachées.

Ce caisson est-il compatible avec une installation home cinéma ?

Oui, il peut être utilisé dans un système home cinéma avec un amplificateur adapté, en réglant le filtre passe-bas autour de 80-100 Hz.

MODE D'EMPLOI W12T4S2 Rockville

ROCKVILLE W12 T4 sz

SPECIFICATIONS

Application: Ultra Slim Subwoofer

Basket Type: Rolled Steel

Cone: Ultra-Stiff Paper Composite

Dust Cap: 3D Molded Acrylic Dust Cap

Surround Style: Laminated Butyl Rubber

Magnet Weight: 3.125 lbs (50 oz)

2" Single 2 Ohm Aluminum Voice Coil

Impedance: 2 ohm

Peak/Program/RMS (CEA): 1400 Watts/700 Watts/350 Watts

Frequency Response: 34Hz - 500Hz

SPL @ 1w/1m: 90.6dB

TS PARAMETERS

2 Ohm

RMSE (free): 0.62 Ohms

L1: 1.11 mH

RMSE (load): 0.41 Ohms

L2: 1.48 mH

Fs: 36.97 Hz

R2: 5.71 Ohms

Re: 2.14 Ohms

VAS: 61.15 Liters

Res: 22.06 Ohms

MMS: 129.50 Grams

QMS: 7.86

CMS: 143 μM/Newton

QES: 0.76

BI: 9.19 Tesla-M

QTS: 0.70

SPL: 90.6 dB

RECOMMENDED BOX DIMENSIONS

Sealed enclosure: 0.67 - 1.7 cu ft

Vented Enclosure: 1.00 - 2.00 cu ft

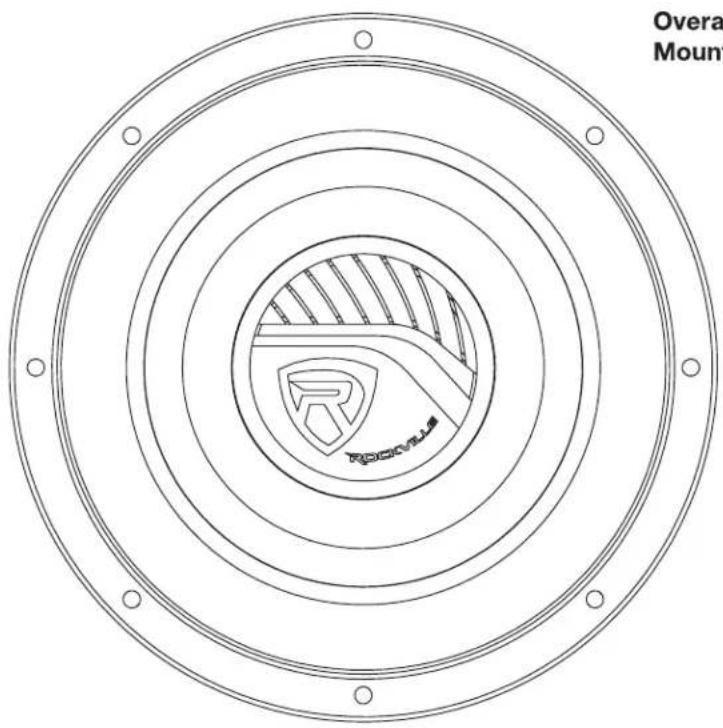

Overall Diameter: 12.51"

Mounting Diameter: 11.57"

Overall Depth: 4.33"

Mounting Depth: 3.7"

WOOFER WIRING CONFIGURATIONS

Mono Block Amplifier Connections

Dual Voice Coil subwoofers have multiple wiring options that are available to you. You can create a final impedance load to match the final impedance load of your amplifier.

1 Ohm Stable

You can run a final impedance load of 1 ohm to take advantage of your amplifiers full power output. If you don't want to run your amplifier as hard and are OK with less power output, you may also run a final impedance load of 2 ohms.

2 Ohm Stable

A 2 ohm stable amplifier can run the final impedance at 2 ohms to maximize the power output. The final impedance load can also be 4 ohms which will run your amplifier at cooler temperatures but provide you with less power.

Multi-Channel Amplifier Connections

Most multi-channel amplifiers are 2 ohm stable per channel. So, if you run one or two subwoofers to one channel then be sure the final impedance load of the subwoofer(s) is 2 ohms or greater. If you bridge a multi-channel amplifier then it will be a 4 ohm stable minimum, which means you can only run a 4 ohm load or higher to the bridged output. If you run 2 ohm or less to the bridged output then your amplifier will burn out over time.

ONE 2Ω SVC WOOFER = 2Ω LOAD

TWO 2Ω SVC WOOFERS = 1Ω LOAD

TWO 2Ω SVC WOOFERS = 4Ω LOAD

THREE 2Ω SVC WOOFERS = 0.67Ω LOAD

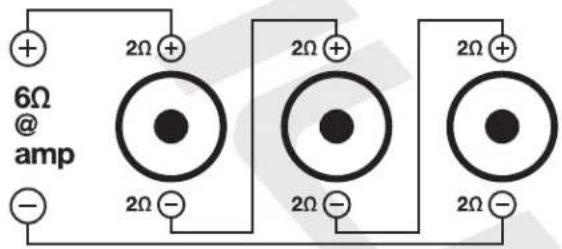

THREE 2Ω SVC WOOFERS = 6Ω LOAD

THIS DIAGRAM IS NOT RECOMMENDED FOR ROCKVILLE AMPLIFIERS

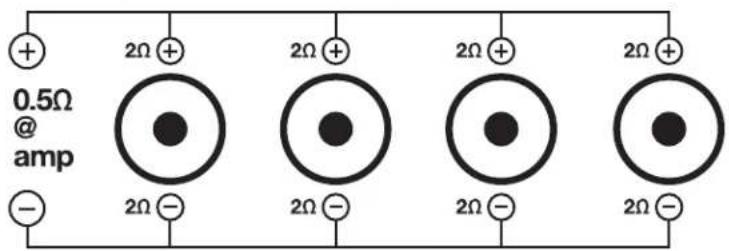

FOUR 2Ω SVC WOOFERS = 0.5Ω LOAD

FOUR 2Ω SVC WOOFERS = 2Ω LOAD

THIS DIAGRAM IS NOT RECOMMENDED FOR ROCKVILLE AMPLIFIERS
