Marque	SCOTT
Modèle	SCALE CARBON
Type de produit	Vélo de route en carbone (cadre XC Racing)
Matériau du cadre	Carbone
Tailles disponibles	26" : S, M, L, XL ; 29" : M, L, XL
Diamètre du tube de selle	34,9 mm
Collier de selle	Intégré ou standard (diamètre intérieur 38,2 mm)
Diamètre du tube de direction	1 1/8" - 1,5" conique
Jeu de direction	PressFit Taper 18 mm (semi-intégré)
Débattement de fourche	100 mm
Longueur de fourche recommandée	471 mm (axe roue - haut du té)
Boîtier de pédalier	PF BB 92 (89 mm, Ø int. 41 mm) ou PF BB 30 (73 mm, Ø int. 46 mm)
Largeur du moyeu arrière	135 mm
Largeur de pneus max	57,0 mm (2,25")
Plateaux compatibles	22 à 45 dents
Frein arrière	Postmount (PM) pour disques 160 mm (6") ou 185 mm (7") avec adaptateur
Patte de dérailleur	Interchangeable (réf. 206473)
Collier de dérailleur avant	Ø 34,9 mm (BB PF92) ou Ø 38,2 mm (BB PF30)
Câblage	Interne (gaines extérieures jusqu'au tube inférieur)
Couple de serrage collier de selle	Max 5 Nm (44 in/lbs)
Couple de serrage vis antidéraillement	Max 3 Nm (27 in/lbs)
Garantie cadre	5 ans (sous condition d'entretien annuel chez un revendeur agréé), sinon 3 ans
Garantie composants	2 ans (fourches SCOTT)

FOIRE AUX QUESTIONS - SCALE CARBON SCOTT

Quels sont les tailles disponibles pour le SCALE CARBON ?

Le SCALE CARBON est disponible en tailles S, M, L, XL pour les roues 26" et M, L, XL pour les roues 29". Consultez le tableau de géométrie dans la notice pour les dimensions détaillées.

Quel type de boîtier de pédalier est utilisé sur le SCALE CARBON ?

Deux standards sont possibles : PF BB 92 (largeur 89 mm, diamètre intérieur 41 mm) ou PF BB 30 (largeur 73 mm, diamètre intérieur 46 mm). Vérifiez votre modèle spécifique.

Quelle est la longueur de fourche recommandée pour le SCALE CARBON ?

La longueur de fourche recommandée est de 471 mm (mesurée du milieu de l'axe de la roue à l'arête supérieure du té de fourche) pour préserver la géométrie du cadre.

Comment monter un frein à disque arrière sur le SCALE CARBON ?

Le frein arrière utilise un montage Postmount (PM) sur la base gauche. Il est optimisé pour des disques de 160 mm (6") sans adaptateur. Pour un disque de 185 mm (7"), utilisez un adaptateur fourni par le fabricant du frein.

Puis-je remplacer la patte de dérailleur ?

Oui, la patte de dérailleur arrière est interchangeable. La référence pièce est 206473 et peut être commandée chez un distributeur SCOTT agréé.

Quels sont les couples de serrage importants à respecter ?

Couple max pour le collier de selle : 5 Nm (44 in/lbs). Couple max pour la vis de la plaque antidéraillement : 3 Nm (27 in/lbs). Un serrage excessif peut endommager le cadre ou les composants.

Comment entretenir le câblage interne du SCALE CARBON ?

Pour remplacer les câbles, retirez le guide-câble plastique sous le boîtier de pédalier, glissez les nouveaux câbles depuis l'avant dans le tube inférieur jusqu'au boîtier, puis tirez-les par les ouvertures prévues (dérailleur avant à droite, arrière à gauche). Rebranchez le guide-câble.

Quelle est la garantie offerte sur le cadre du SCALE CARBON ?

SCOTT offre une garantie de 5 ans sur le cadre et le bras oscillant, à condition qu'un entretien annuel soit effectué par un revendeur SCOTT agréé. Sans cet entretien, la garantie est réduite à 3 ans. La garantie de 2 ans s'applique aux fourches SCOTT.

Le SCALE CARBON est-il compatible avec des fourches à pivot standard 1 1/8" ?

Oui, mais il faut alors utiliser un jeu de direction avec une bague réductrice adaptée (par exemple, un modèle spécifique). Le jeu de direction d'origine est conçu pour un pivot conique 1 1/8" à 1,5".

Comment régler le système antidéraillement sur le SCALE CARBON ?

Le système antidéraillement utilise trois plaquettes correspondant aux tailles de grand plateau (39, 42, 44 dents). Vissez la plaquette appropriée avec un couple max de 3 Nm. Cela optimise le changement de vitesses avec un double plateau.

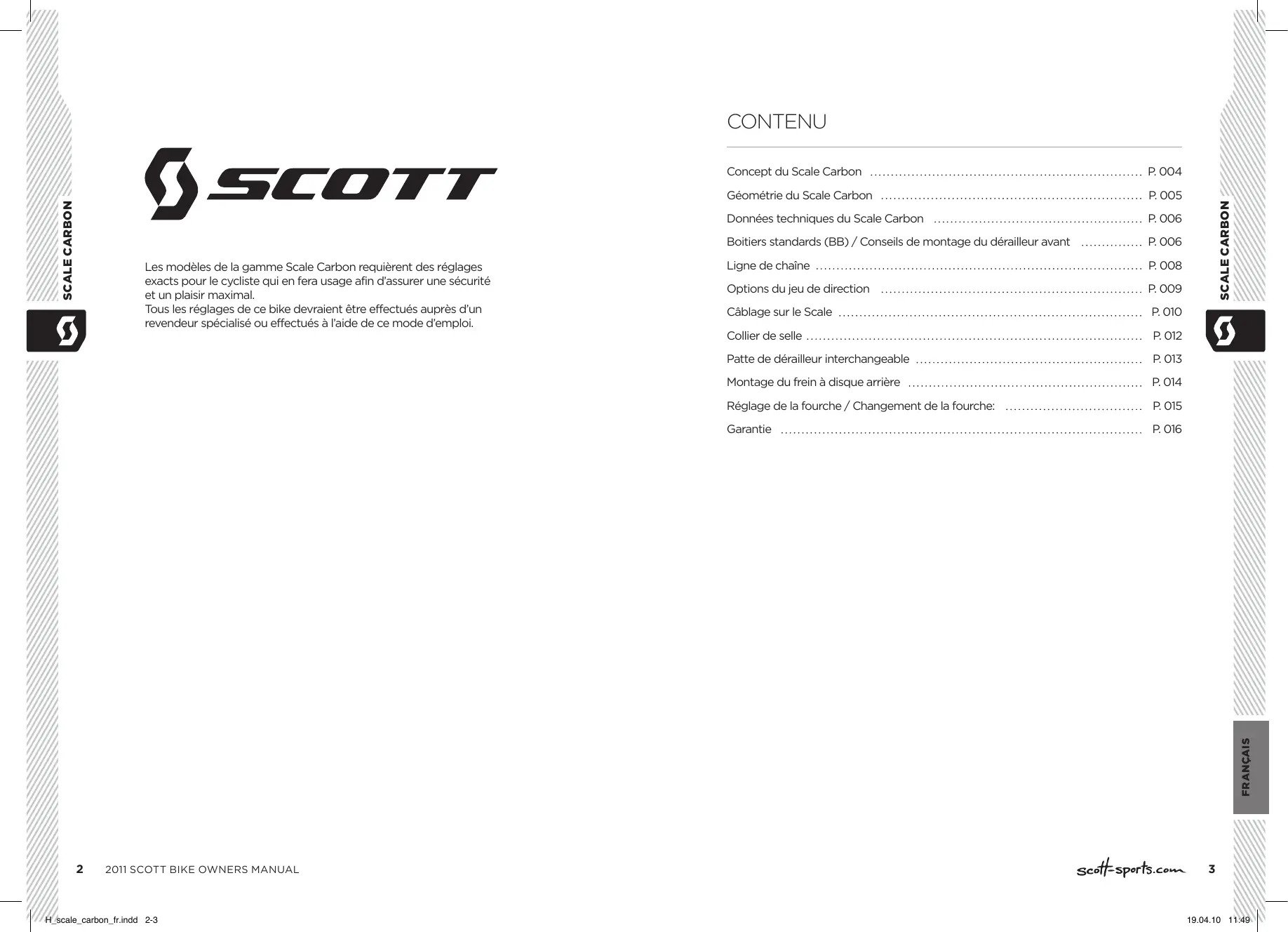

MODE D'EMPLOI SCALE CARBON SCOTT

Les modèles de la gamme Scale Carbon requièrent des réglages exacts pour le cycliste qui en fera usage afin d'assurer une sécurité et un prise maximal.

Tous les réglages de ce bike devraient être effectués auprès d'un revendeur spécialisé ou effectués à l'aide de ce mode d'emploi.

Concept du Scale Carbon P.004

Géométrie du Scale Carbon P.005

Données techniques du Scale Carbon P.006

Boîtiers standards (BB) / Conseils de montage du dérailleurs avant P.006

Ligne de chaîne P.008

Options du jeu de direction P.009

Câblage sur le Scale P.010

Collier de selle P.012

Patte de dérailler interchangeable P.013

Montage du frein à disque arrêté p.014

Réglage de la fourche / Changement de la fourche: p.015

Garantie P.016

Le Scale est le résultat de recherches basées sur les commentaires du Team Scott-Swisspower, dont le but était de construire le cadre de XC Racing le plus léger du marché.

Notre objectif n'était pas seulement de réduire le poids, mais aussi d'atteindre des valeurs précises de rigidité pour optimiser le comportement et la maniabilité.

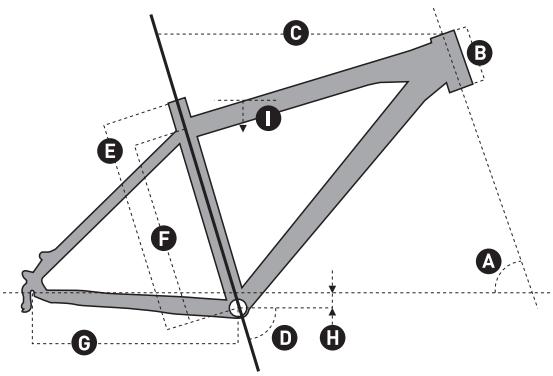

Géométrie du SCALE

	A	B	C	D	E	F	G	H	I
taille	angle de direction	longueur tube de direction	longueur tube supérieur	angle tube de selle	axe boiter - top du tube de selle	axe boiter - centre tube supérieur	base	excentrage axe de péd.	hauteur entre-jambes	longueur de la potentie	longueur de la potentie
	°	mm inches	mm inches	°	mm inches	mm inches	mm inches	mm inches	mm	mm

SCALE 26"
S	70.0°	110	4.3	555	21.9	73.5°	390	15.4	324	12.8	420	16.5	-30	-1.2	733	28.9	90	170
M	70.0°	120	4.7	585	23.0	73.5°	440	17.3	374	14.7	420	16.5	-30	-1.2	765	30.1	90	175
L	70.0°	135	5.3	610	24.0	73.5°	480	18.9	414	16.3	420	16.5	-30	-1.2	792	31.2	100	175
XL	70.0°	160	6.3	640	25.2	73.5°	530	20.9	464	18.3	420	16.5	-30	-1.2	830	32.7	110	175

SCALE 29"
M	69.5°	105	4.1	600	23.6	72.5°	440	17.3	375	14.8	438	17.2	-60	-2.4	760	29.9		175
L	69.5°	115	4.5	620	24.4	72.5°	480	18.9	415	16.3	438	17.2	-60	-2.4	810	31.9		175
XL	69.5°	125	4.9	640	25.2	72.5°	530	20.9	465	18.3	438	17.2	-60	-2.4	860	33.9		175

Données techniques du SCALE

Diamètre du tube de selle	34.9mm
Collier de selle	38,2mm, certains modèles avec collier intégrée
Diam. du tube de direction	11/8" /1.5", tapered, cups semi-integrated, 50-61mm cup OD
Fourche	100mm
Longueur de la fourche	471mm
Boîtier (BB)	PF BB 92, PF BB 30
Largeur moyeu arrêté	135mm
Largeur de pneus max	57.0mm/2,25"
Plateaux	Min. 22T, max. 45T

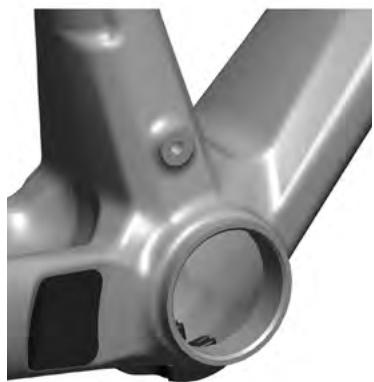

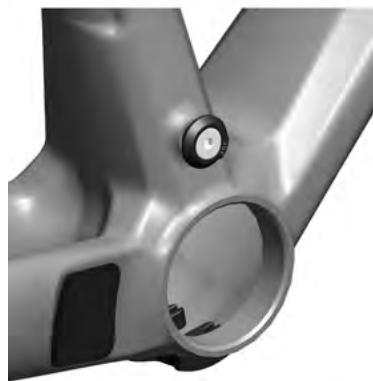

Boitiers standards (BB)/ conseils de montage FD

Le Scale est disponible dans deux standards de boîtiers de pédaliers différents. Les deux sont conçus pour des cartouches PressFit (PF).

La largeur du boîtier pour le BBPF92 est de 89mm et le diamètre intérieur pour les roulements de 41mm.

Le diamètre interieur du collier du dérailleur avant est de 34.9mm, le câblage est prévu pour des modèles « down route / pull - down swing »

La largeur du boitier pour le BBPF30 est de 73mm et le diamètre interieur pour les roulements de 46mm.

Le diamètre intérieur du collier du dérailleur avant est de 38.2mm, le câblage est prévu pour des modèles « down route / pull - down swing »

Important

Veuillez respecter le couple de serrage indiqué par Shimano/Sram.

Un couple trop élevé pourrait endommager la bride du dér AV ou le cadre.

Ligne de châine

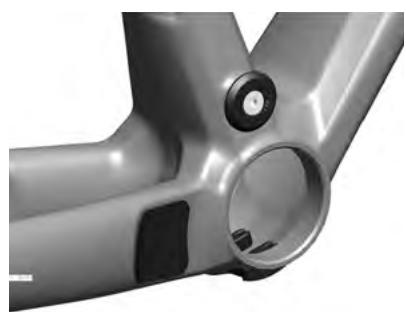

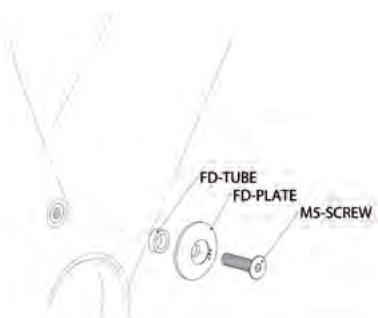

Sur certains modèles de la gamme Scale Carbon, vous trouverez un système d'anti-déralillagement qui optimise le changement des vitesses lors de l'utilisation d'un double plateau.

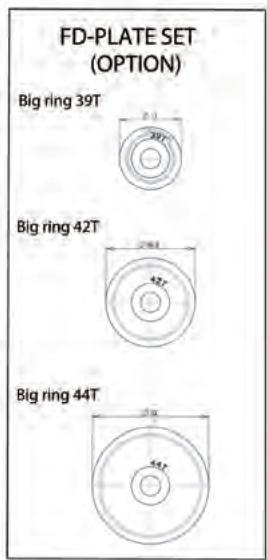

3 plaquettes anti-dérallement sont disponibles, correspondant aux différentes tailles du grand plateau (39 / 42 / 44 T).

Veuillez prendre note que le couple de serrage maximum de la vis de la plaque antidérallement est de 3Nm / 27in/lbs.

Options du JEU de direction

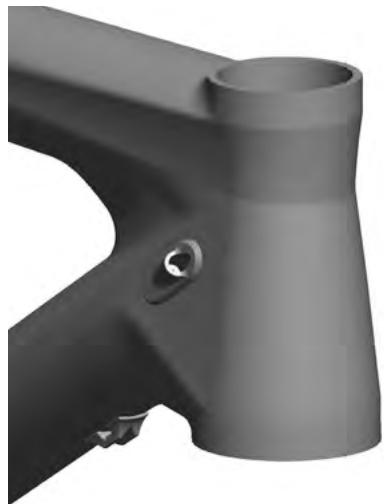

Le Scale Carbon possède un jeu de direction de type „tapered“ (conique), de dimension 11/8" côté potentiomètre et 1.5" côté fourche.

Le pivot des fourches compatibles est conique (de 11/8" à 1.5").

Les diamètres du pivot de fourche et du tube de direction du cadre surdimensionnés permettent d'augmenter la rigidité sans concession sur le poids, et offrent donc une effective maniabilité du bike.

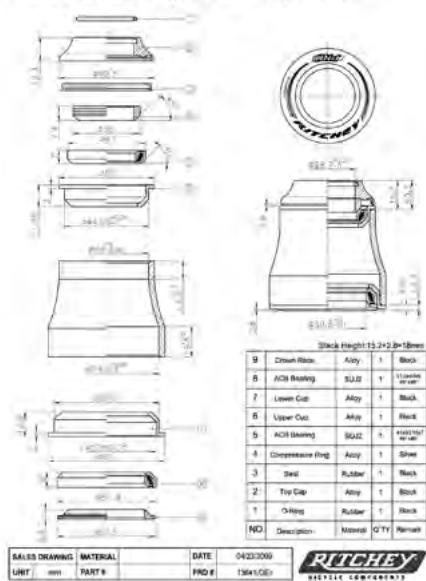

Headset Pro Zero Logic Press Fit Taper 18mm

Il est aussi possible de monter une fourche avec un pivot standard de 11/8, ce qui implique toutefois d'utiliser un jeu de direction avec une bague réduite, comme par exemple :

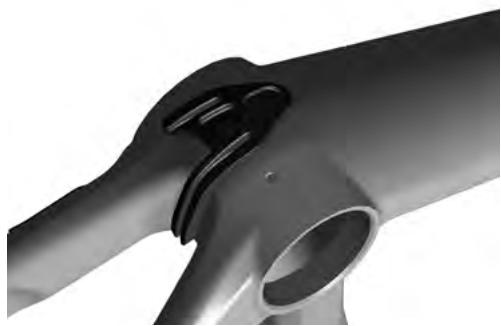

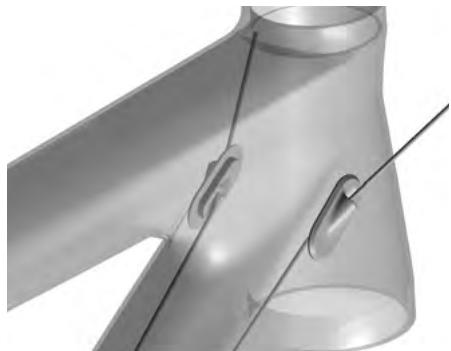

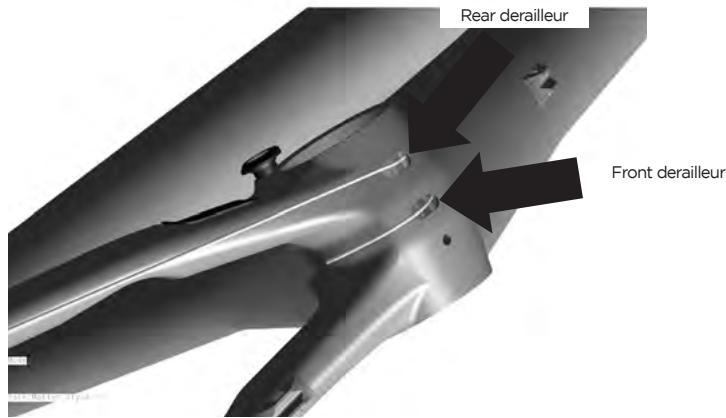

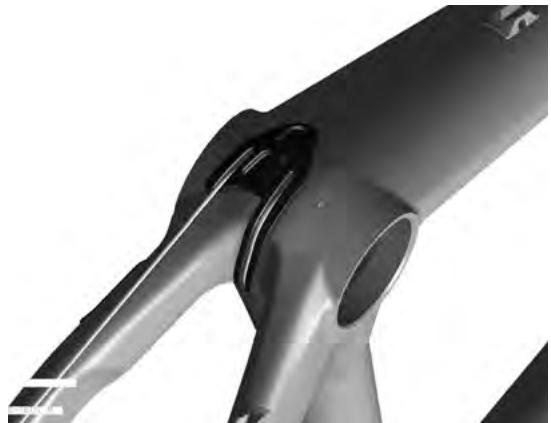

Le Scale Carbon possède un câblage interne des dérailleurs avant et arrière.

Un système de câblage spécial a été développé pour le Scale Carbon et peut être commandé comme pièces de rechange auprès du distributeur Scott.

Veuillez prendre note que les gains extérieurs du dérailleur avant et arrière ne vont que jusqu'aux butées de gaine du tube inférieur.

Si vous souhaitez changer les câbles, procédez comme suit :

1. Otez le guide-cable plastique clipé sous le boitier de pédalier
2. Glissez les câbles depuis l'avant à l'intérieur du tube inférieur jusqu'au boîtier de pédalier.
3. Tirez le câble pour l'ouverture prévue dans le boîtier (dérailleur avant : côté droit ; dérailleur arrière : côté gauche)

1. Poussez les câbles pour les trous prévus à cet effet et clipez le guide-cable dans le boîtier.

1. Suivez les instructions de réglages du fournisseur pour le réglage des vitesses.

Collier de SELLE

Le Scale Carton est disponible dans deux versions de collier de selle :

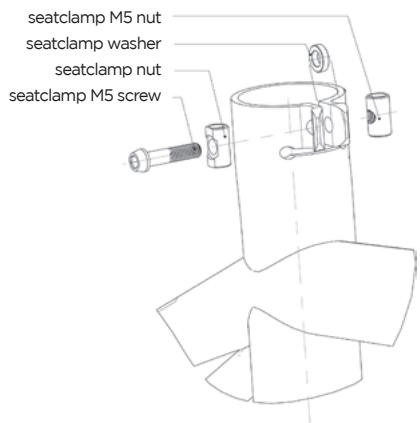

Collier de selle intégré:

Grâce à ce serrage, vous pouvez économiser environ 15 gr par rapport à un système de serrage ordinaire.

Veuillez prendre note que le couple de serrage maximum est de 5 Nm/44 in/lbs, afin d'éviter tout dommage sur le cadre, le serrage ou la tige de selle.

Assurez-vous que la rondelle se trouve toujours entre les deux parties du serrage, ce afin d'éviter tout dommage sur le cadre, la tige de selle ou le serrage.

Collier de selle standard:

N'utilisez qu'un collier de selle avec un diamètre intérieur de 38.2mm et notez que le couple de serrage maximum est de 5 Nm / 44 in / lbs

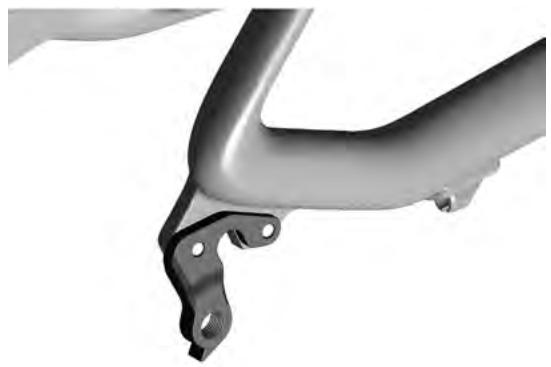

PATTE de dérailleur interchangeable

La patte de dérailler interchangeable montée sur le Scale Carbon est la même que sur le Spark ou le Genius.

Cette pièce peut être commandée auprès du distributeur Scott, avec la référence 206473.

Montage du FREIN à DISQUE arrière

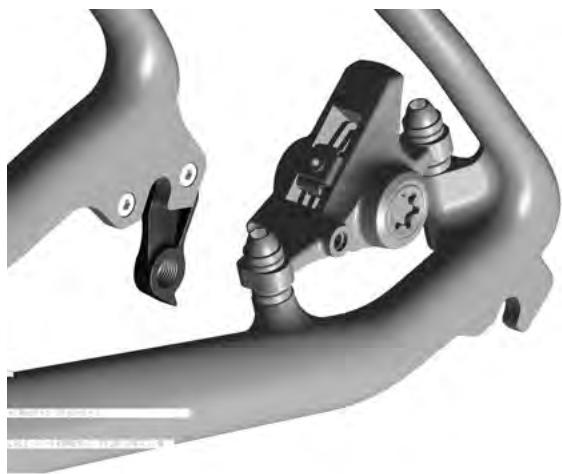

Le frein à disque arrière est monté avec le standard Postmount (PM) sur la base gauche et est optimisé pour l'utilisation de disques de 160mm (6").

Grâce à cela, le frein peut directement être fixé, sans autre adaptateur, sur le support postmount.

Veuillez prendre note que le Scale Carbon est conçu pour des disques de 160mm / 6" et de 185mm / 7" (nécessitant un adaptateur fourni par le constructeur du frein)

Réglage de la fourche / changement de la fourche:

Pour le réglage de la fourche, réferez-vous à la notice de montage du fournisseur ci-jointe.

De manière générale, pour les modèles de la gamme Scale Carbon, il se justifie uniquement de monter des fourches avec une longueur de 471mm / 18.54" (milieu de l'axe de la roue - arête supérieure du Té de fourche), ce afin d'éviter de trop grandes variations de la géométrie du cadre et, par conséquent, du comportement du vélo.

Garantie

Modèle

Année

Taille

Numéro de cadre

Garantie

Les vélos SCOTT sont produits selon des procédés de fabrication issus des dernières innovations technologiques. Ils sont équipés des meilleurs composants représentés sur le marché.

C'est pourquoi SCOTT s'engage, pour l'achat d'un vélo neuf entièrement monté, en offrant une garantie de 5 ans (seulement lors de l'observation des intervalles d'entretien, voir ci-dessous) sur le cadre et bras oscillant inclus pour tout défaut matériel et erreur de fabrication. SCOTT offre également une garantie de 2 ans sur le cadre, et sur les fourches (à condition qu'elles aient été fournies par SCOTT. Le cas échéant, la garantie du fabricant s'applique).

La garantie citée de 5 ans sur les cadres n'est accordée toutefois que si un entretien a eu lieu 1 × par an et a été effectué par un marchand SCOTT agréé conformément au guide d'entretien ci-joint dans ce manuel. Le marchand SCOTT agréé doit confirmer l'entretien effectué par timbre et signature. Si un tel entretien ne devait pas avoir lieu, la période de garantie de 5 ans sur les cadres se raccourcit à 3 ans. Les frais d'inspection et d'entretien sont à la charge du propriétaire du vélo SCOTT.

Pour les modèles Gambler, Voltage FR et Volt-X, la garantie est de 2 ans.

La garantie prend effet à compter de la date d'achat.

Dans tous les cas, cette garantie est exclusivement valable pour l'acheteur initial du vélo, c'est-à-dire celui qui utilise le vélo à l'état de neuf, pour la première fois et dans le cadre de l'utilisation prévue à son effet. Elle reste applicable uniquement pour l'achat d'un vélo chez un revendeur SCOTT/agréé.

La garantie est accordée uniquement lors d'achats de vélos complètement montés, les vélos achetés non-montés entièrement sont exclus de toute garantie.

Dans le cas d'une demande de prise en charge par la garantie, SCOTT a la possibilité de réparer ou de remplacer la pièce défectueuse. Les pièces non défectueuses ne seront que replacées à la charge du détenteur de la garantie.

Les pièces d'usure dans le cadre d'une utilisation normale du vélo ne sont pas prises en compte au titre de la garantie. Une liste détaillée de ces pièces et la description des caractéristiques d'usure sont définies à la fin du manuel d'utilisation.

À la dernière page, un certificat de cession du vélo, dont le revendeur conservera une copie après acceptation et signature de votre part, est à compléter.

L'application de la garantie est subordonnée à la présentation de ce document à chaque intervention, ainsi qu'à la présentation du vélo ou de la pièce faisant l'objet de la garantie. Ce certificat fait acte de preuve d'achat sans lequel aucune réclamation n'est possible.

En principe, la garantie est accordée mondialement. Pour les demandes de garantie, adressez-vous directement, avec votre certificat de cession, à votre revendeur, qui fera ensuite le nécessaire. En cas d'impossibilité, veuillez contacter l'importateur SCOTT national.

La garantie ne s'applique qu'à condition que le vélo vendu n'ait subi aucune modification au niveau de la construction d'origine ou de l'équipement et qu'il n'ait pas fait l'objet d'une utilisation non conventionnelle.

Par cette garantie SCOTT accorde une garantie de producteur. Revendications supplémentaires conformément à la législation nationale sont sous réserve.
