Type de produit	Microphone sans fil
Marque	Rockville
Modèle	RWM132V
Type de microphone	Dynamique à main
Fréquence de fonctionnement	UHF 500-900 MHz (selon région)
Portée maximale	Jusqu'à 100 m en champ libre
Autonomie de la pile	Environ 8 heures avec piles AA
Alimentation de l'émetteur	2 piles AA (non incluses)
Alimentation du récepteur	Adaptateur secteur 12V DC inclus
Dimensions de l'émetteur	250 x 50 x 50 mm
Dimensions du récepteur	200 x 120 x 40 mm
Poids de l'émetteur	300 g (sans piles)
Poids du récepteur	500 g
Nombre de canaux	4 canaux commutables
Fonctions principales	Transmission UHF, réglage du volume, indicateur de batterie, commutation de canal
Entretien et nettoyage	Essuyer avec un chiffon doux et sec; ne pas utiliser de produits abrasifs
Sécurité	Ne pas exposer à l'humidité; utiliser uniquement l'adaptateur fourni; remplacer les piles usagées rapidement
Pièces détachées et réparabilité	Grille de microphone, piles, adaptateur secteur disponibles en ligne
Accessoires inclus	Récepteur, adaptateur secteur, câble audio (6,35 mm), guide de démarrage rapide
Garantie	1 an contre les défauts de fabrication
Certifications	CE, FCC
Informations générales	Microphone sans fil professionnel adapté aux spectacles, conférences et événements

FOIRE AUX QUESTIONS - RWM132V Rockville

Comment allumer le microphone RWM132V ?

Insérez deux piles AA dans l'émetteur, puis appuyez sur le bouton d'alimentation situé sur le côté. Le voyant LED s'allume en vert.

Comment connecter le récepteur à une enceinte ?

Utilisez le câble audio fourni (jack 6,35 mm) pour brancher la sortie audio du récepteur à l'entrée de l'enceinte ou de la table de mixage.

La portée du micro est limitée, que faire ?

Vérifiez que les piles sont neuves et que la fréquence du micro et du récepteur correspondent. Éloignez les obstacles métalliques entre l'émetteur et le récepteur.

Comment changer la fréquence du micro ?

Utilisez le sélecteur de canal sur l'émetteur et le récepteur pour choisir l'un des 4 canaux disponibles. Assurez-vous que les deux sont réglés sur le même numéro.

Les piles se déchargent rapidement, est-ce normal ?

L'autonomie est d'environ 8 heures avec des piles alcalines neuves. Si elle est inférieure, remplacez les piles par des modèles de qualité. Évitez de laisser le micro allumé inutilement.

Puis-je utiliser le micro avec un smartphone ?

Non, ce micro nécessite un récepteur avec sortie audio analogique. Il n'est pas compatible directement avec les smartphones sans adaptateur supplémentaire (non inclus).

Comment nettoyer le microphone ?

Essuyez la grille et le corps avec un chiffon doux et sec. Pour la grille, vous pouvez la dévisser et la laver à l'eau tiède savonneuse, puis la sécher complètement avant de la remettre.

Le son est saccadé ou il y a des interférences, que faire ?

Changez de canal pour éviter les interférences avec d'autres appareils sans fil. Rapprochez le récepteur de l'émetteur et éloignez-le des sources WiFi ou Bluetooth.

Où puis-je acheter des pièces de rechange ?

Les pièces détachées comme la grille de micro, les piles et l'adaptateur secteur sont disponibles sur le site officiel de Rockville ou chez les revendeurs agréés.

Comment savoir si le micro est bien couplé au récepteur ?

Allumez les deux appareils. Si le voyant LED sur le récepteur est vert fixe, la connexion est établie. S'il clignote, vérifiez les piles et les canaux.

MODE D'EMPLOI RWM132V Rockville

ROCKVILLE

ROCKVILLE

Thank you for purchasing this Rockville RWM132V Wireless VHF Microphone System. Please read this owner's manual carefully for proper use of your Rockville Wireless Microphone System. Should you need technical assistance please call our technical help line at 1-646-758-0144, Monday through Friday, 9am to 5pm EST.

INCLUDES

• (2) wireless handheld microphones
• (1) receiver unit
- Power cable
- User manual
- Batteries
• 3.25 ft 1/4 " to 1/4 " Unbalanced Cable

Table of Contents

Features/Specs 3

Receiver (Front) 4

Receiver (Back) 4

Microphones 5

Setup and Operation 6

Troubleshooting 7

FCC Statement 8

FEATURES

• Large display on receiver + digital display on each mic
- Improved high performance wireless handheld microphone capsule
- Includes transmitter with two handheld, high sensitivity, unidirectional, wireless cardioid microphones
- Featuring a dual filter design to limit feedback and interference
- Ultra-signal stability eliminates unwanted distortion
• Transmitter automatically links to receiver for ease of use
- Use two handheld mics at once with no interference
- Individual microphone volume controls
- Low power consumption for longer battery life

SPECIFICATIONS

SYSTEM

Operating Range: 150 feet or more Channel: Two Channel Frequency Range: 210MHz – 270MHz Frequency Response: 40Hz – 18KHz S/N.: >103dB (1KHz-A) Operating Temp: 14°F – 122°F Oscillation Mode: Quartz Crystal Frequency Stability: ±0.005% Modulation Mode: VHF Harmonic Radiation : <65dBm RF Output Power: 10mW Power Voltage: AC 110V/60Hz Mic Battery: AA x 2

RECEIVER

Sensitivity: (S/N=30dB) >2mV Audio Output Impedance: 600 Ω Audio Output Level.: 0 – 0.5V Power Supply: AC 110V/60Hz Current Consumption: 50mA Audio Out Connector: ¼" unbalanced

TRANSMITTER

Frequency Stability: ±0.005% RF Output Power: 10mW Modulation Mode: VHF Maximum Deviation Range: ±48KHz Microphone Mode: Fixed Power Supply: AA × 2 Current Consumption: 35mA

*Operating range is subject to environmental conditions. Results may vary.

Receiver (Front)

a. Antennas
b. Power on/off switch
c. MIC A Volume adjustment knob
d. MIC A RF/AF signal LED indicators
e. LCD display
f. MIC B RF/AF signal LED indicators
g. MIC B Volume adjustment knob

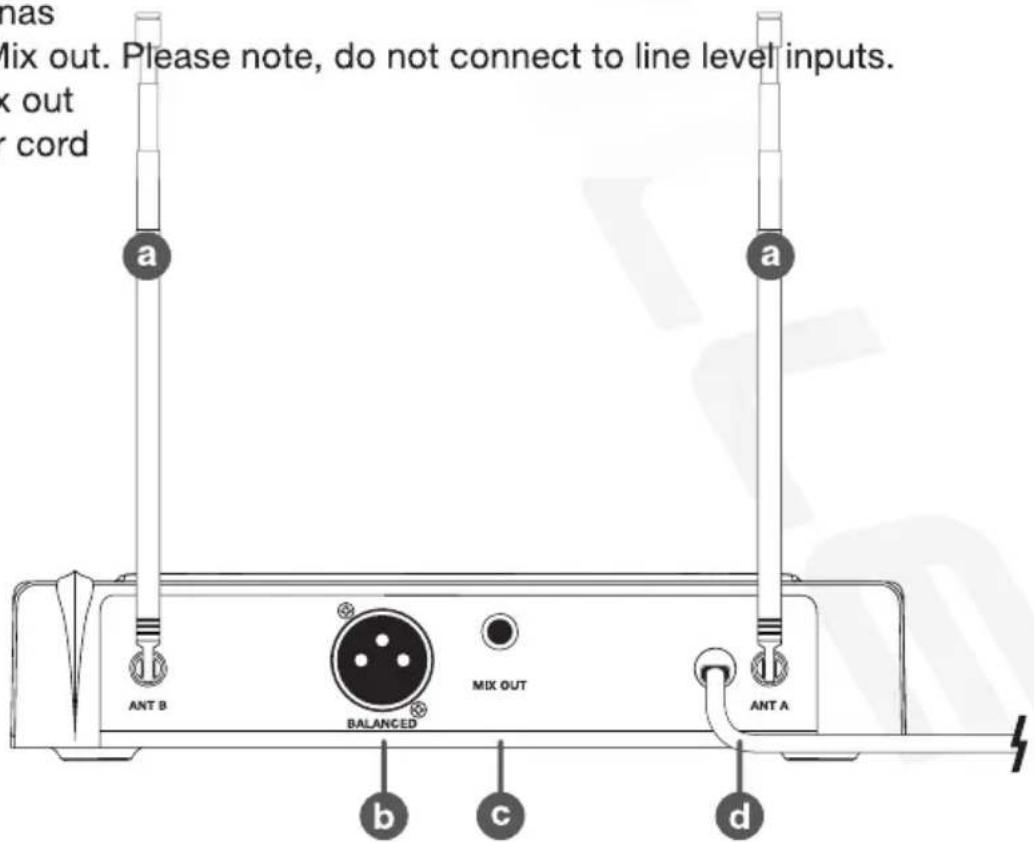

Receiver (Back)

a. Antennas
b. XLR Mix out. Please note, do not connect to line level inputs.
c. 1/4" Mix out
d. Power cord

a. Microphone windscreen
b. LCD display
c. Power on/off switch
d. Battery compartment

For best performance of the wireless microphone system you should make sure that you run the cable from the receiver output (XLR or 1/4 " mix out) into a line input on a powered speaker or mixing board. If you run it right into a mic level input then the audio level will distort. Most mixers and powered speakers have both a Microphone input and a line level input.

• Plug in and turn on the receiver.
• The receiver should be at least 3' off the ground for optimal transmission.
• Extend the antennas.
• Depending on your set-up, connect the appropriate outputs.
  • Make sure the microphone batteries are properly inserted.
• Turn on the microphone. It should automatically connect to the receiver.
• Adjust channel volume as necessary.

Tip:

To minimize feedback avoid operating the microphones in close proximity of or in front of speakers.

Problem	Solution
No sound or faint sound	·Verify all sound system connections or adjust channel volume as needed.·Verify that the receiver is connected to the mixer/amplifier.
	·Verify your mics are turned on.·Make sure the batteries are installed correctly.·Change the battery if necessary.
	·Make sure the unit is securely connected to an electrical outlet.·Make sure receiver is powered on.
Audio artifacts or dropouts	·Identify nearby sources of interference (cell phones, Wi-Fi access points, signal processor, etc...) and shutdown or remove source.·Change the microphones' batteries.·System must be set up within recommended range and receiver kept away from metallic surfaces.·Microphone must be used in line of sight from receiver for optimal sound.
Distortion	Reduce microphone channel volume.
Transmitter information does not appear on the Receiver LCD	Microphone is off. Please turn it on.

FEDERAL COMMUNICATIONS COMMISSION COMPLIANCE INFORMATION

Responsible party name: Rockville

Address: 600 Bayview Ave, Entrance A, Inwood, NY 11096

Hereby declares that the product Rockville RWM132V VHF microphone kit complies with FCC rules as mentioned in the following paragraph:

This device complies with Part 15 of the FCC rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
