MODE D'EMPLOI OPTI-ECO ATERNO
1 • Caractéristiques
- Fréquence 868 MHz Porte moyenne entre émetteur et récepteur : 100m en champ libre (variable en fonction de l'environnement électromagnétique).
- Adressage : 65536 combinaisons Installation en milieu normalement pollué
Émetteur
- Alimentation par 3 piles alcalines 1,5V de type LR6 / LR06 - AA (autonomie supérieure à 2 ans).
- Choix parmi 4 modes : Automatique (1 programme personnalisable par jour), Hors gel, Arrêt et Thermostat simple
- Dérogation Confort ou Economie jusqu'au prochain changement de programme. Les 4 températures de consigne sont régibles : de à 30°C pour Economie, Confort et Thermostat simple, de à 15°C pour Hors-gel.
- Régulation proportionnelle intégrale (catégorie B) base de temps : 15 mn
- Affichage digital rétro-éclairé Boîtier d'ambiance: 153 x 77 x 20 mm
- Porte coulissante d'accès aux touches de programmation (avec aide-mémoire à l'intérieur) Fixation murale
- Indice de protection: IP 30 Isolement classe II T de stockage: -10°C à +70°C T de fonctionnement: 0°C à +40°C
Récepteur
- Isolement classe I
- Compatible avec un gestionnaire d’énergie courants porteurs Eco Pilote (asservissement tarifaire, délestage, télécommande du Hors-gel...)

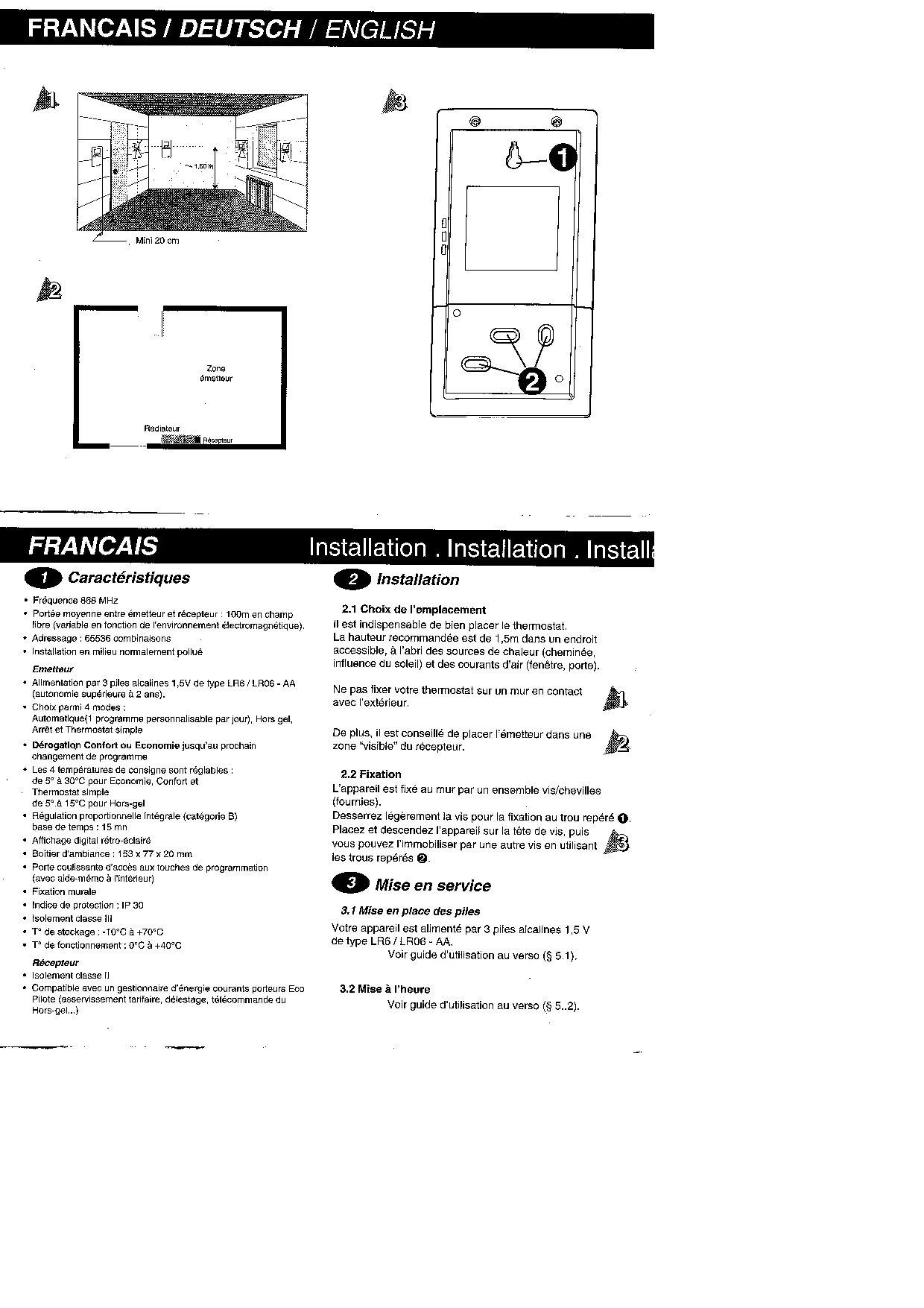

2.1 Choix de l'emplacement
Il est indispensable de bien placer le thermostat. La hauteur recommandée est de 1,5m dans un endroit accessible, à l'abri des sources de chaleur (cheminée, influence du soleil) et des courants d'air (fenêtre, porte).
Ne pas fixer votre thermostat sur un mur en contact avec l'extérieur.
De plus, il est conseillé de placer l'émetteur dans une zone "visible" du récepteur.
2.2 Fixation
L'appareil est fixé au mur par un ensemble vis/chevilles (fournies).
Desserrez légèrement la vis pour la fixation au trou repéré. Placez et descendez l'appareil sur la tête de vis, puis vous pouvez l'immobiliser par une autre vis en utilisant les trous repères ②.
3.1 Mise en place des piles
Votre appareil est alimenté par 3 piles alcalines 1,5 V de type LR6 / LR06 - AA.
Voir guide d'utilisation au verso (§ 5.1).
3.2 Mise à l'heure
Voir guide d'utilisation au verse (§ 5..2).
3.3 Configuration / reconfiguration
A un récepteur correspond un émetteur (possibilité de plusieurs récepteurs pour un émetteur). Le mode de configuration permet d'associer le ou les récepteurs à un émetteur (pas de conflit possible avec des installations voisines). Il permet aussi de vérifier la transmission radio.
Association d'un récepteur à un thermostat
Sur le thermostat, appuyez sur la touche. L'appareil affiche 3 tirets.
Appuyez 3 secondes environ sur la touche. L'appareil affiche Cnt et un barre-graphe défile en bas de l'écran.
Sur le récepteur:
Le voyant vert "RF/OK" est allumé fixe, le récepteur est déjà configuré.
Pour le reconfigurer, appuyez pendant 10 sec. sur la touche du récepteur, jusqu'à ce que le voyant vert "RF/OK" clignote lentement, relâchez.
Appuyez de nouveau sur la touche. Le voyant vert "RF/OK" s'allume fixe, le récepteur est "reconfigure".
Le voyant vert "RF/OK" clignote lentement, le récepteur n'est pas configuré.
Appuyez sur la touche du récepteur. Le voyant vert "RF/OK" s'allume fixe. Le récepteur est configuré.
Appuyez sur pour sortir du mode configuration. Le récepteur suit la commande du thermostat. Le voyant rouge M/A signale l'état du contact. Allumé = Fermé Éteint = Ouvert
3.4 Vérification de la transmission radio
Appuyez sur la touche. L'appareil affiche 3 tirets.
• Appuyez 3 secondes environ sur la touche.
L'appareil affiche TEST et un barre-graphe défile en bas de l'écran.
La transmission est correcte si le voyant rouge "M/A" clignote (toutes les 3 secondes). Vous pouvez alors entendre le relais s'ouvrir et se former au rythme du clignotement.
Appuyez sur pour sortir du mode test de transmission.
3.5 Un problème ?
Le voyant vert "RF/OK" clignote (le récepteur n'a pas reçu d'informations depuis plus d'une heure).
1) Vérifiez les piles du thermostat
2) Placez-vous dans le mode de test de transmission (§ 3.4)
- Si le voyant rouge "M/A" ne clignote pas (toutes les 3 secondes), déplacez-vous émetteur - Si le problème persiste, reconfigurez vos appareils (3.3).
En cas de défaut, lorsque le voyant vert "RF/OK" du récepteur clignote, il est possible de forcer la mise en marche ou en arrêt du radiateur par le bouton pouvoir.
ATERNO
Siège Social / Head Office : Rue Forlen
Thermostat d'ambiance sans fil à programmation hebdomadaire
Type / Type : Émetteur / Transmitter
Déclaré que le produit lié référencé ci-dessus est conforme aux
Exigences essentielles de la directive R&TTE1999/5/CE
3.1a Sécurité électrique / Safety:
NF EN 60950 (oct. 2000) / produit TBTS / classe III
3.1b Compatibilité électromagnétique / electromagnetic compatibility:
EN 301489_3 {ull 2000}
3.2 Utilisation efficace du spectre radioélectrique / effective use
Déclaré que les essais radio essentiels ont été effectués.
Le marquage CE est apposé sur le produit
Déclaration CE constructeur
| Problème | Diagnostic Solutions |
| Rien n'apparait sur l'écran. | • Pas d'alimentation
Changez les piles ou vérifie leurs polarités (sens) |
| Tout l'affichage clignote | L'apparil vient d'être mis sous tension.
Vérifiez et réglez si nécessaire l'horloge et les températures, sinon appuyez sur une touche. |
| Le symbole P I L E apparait. | • Les piles sont usées
Changez les piles |
Garantie
Votre appareil est garanti 3 ans à partir de sa date d'achat.
Cette garantie s'applique dans les conditions des articles 1641 et suivants du code civil (France uniquement).
Pour en bénéficier, il est nécessaire de joindre à l'envoi de votre appareil défectueux la preuve d'achat sur laquelle doit figurer la date d'acquisition. Cette garantie couvre le remplacement des pièces défectueuses, la main-d'œuvre et le port retour chez le client.
Sont exclus de la garantie :
- Les matériels dont le numéro de série a été détérrioné, modifié ou effacé.
- Les matériels dont le raccordement ou l'utilisation n'ont pas été
exécutés conformément aux indications figurant sur l'appareil ou sur la notice.
- Les matériels modifiés sans accord préalable du constructeur.
- Les matériels dont la dépréciation serait consécutive à des chocs.
4 Présentation

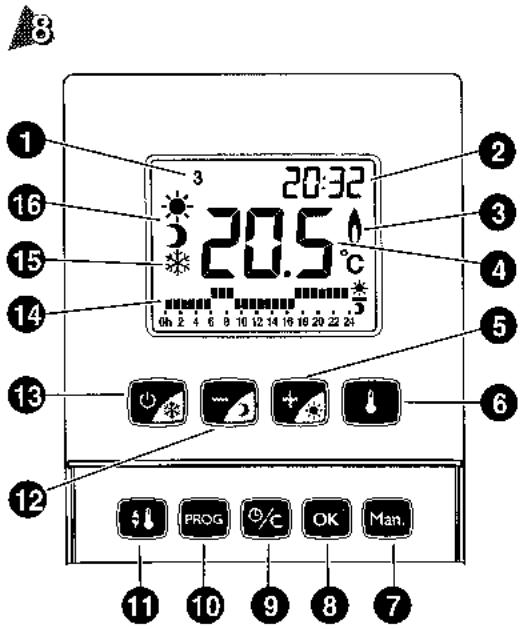

Jour Heure 3 Etat de sortie du chauffage Valeur de la température 5 Touche plus ou dérogation Confort 6 Affichage de la température mesurée 7 Touche thermostat simple 8 Touche validation 9 Réglage de l'heure ou annulation (C) 10 Programmation 1 Réglage des consignes Confort / Economie 12 Touche moins ou dérogation Economie 13 Touche Arrêt / Hors-gel 14 Programme en cours 15 Mode Hors-gel 16 Mode Confort ou Economie
5.1 Mise en place des piles
3 piles alcalines 1,5 V de type LR6 / LR06 - AA (autonomie supérieure à 1 an). "Pas de piles rechargeables".

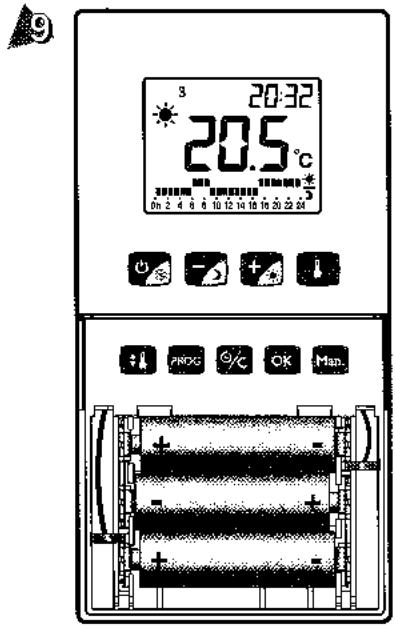

Pour les mettre en place, enlevez la porte coulissant de l'appareil, inserez les piles en prenant soin de respecter les polarités puis remettez la porte.
Remplacement des piles :
Le mot PILE clignote à la place de l'heure, ne laissez pas les piles usées séjourner dans l'appareil (la garantie ne couvre pas les dégradations dues à des piles ayant coulé).
Vous disposez d'environ 1 minute pour mettre en place les nouvelles piles sans perdre vos réglages.
5.2 Mise à l'heure
À partir du mode Automatique, appuyez sur la touche

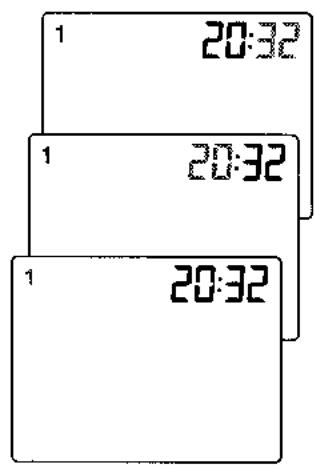

Les minutes clignotent.
Appuyez sur + ou - pour modifier, sur OX pour valider et passer au réglage des heures. Les heures clignotent.
Appuyez sur + ou pour modifier, sur pour valider et passer au réglage des jours. Le jour clignote.
Appuyez sur + ou pour modifier, sur + pour valider et revenir au mode automatique.
Réglage des consignes confort et économie
6.1 Réglement de la consigne Confort
Appuyez sur la touche 1. Appuyez sur 3 ou 5, choix de la température (5 à 30^). Appuyez sur la touche pour passer au réglage de la consigne Economie.
6.2 Réglage de la consigne Economie
À la mise en service : Economie = 16°C. • Avec avoir validé la température Confort. Appuyez sur 4 ou 1, choix de la température (5 à 30^). Appuyez sur la touche OK pour valider et revenir au mode Automatique.
Modes de fonctionnement.
Vous disposez de 4 modes de fonctionnement.
À partir de ces modes, vous pouvez consulter la température intérieure mesurée, par un appui maintenu sur la touche 1.
7.1 Mode Automatique
Le thermostat suit la programmation heure par heure en alternant les périodes de Confort et d'Économie.
Dérivation au mode Automatique
Un appui sur 3 ou 3 permet une dérogation jusqu'au prochain changement du programme.
Exemple: La programmation en cours est Économie, un appui sur la touche permet une dérogation Confort jusqu'au prochain changement du programme ou appui sur 2.
Les créneaux horaires de la période de dérogation passent en Confort et le symbole clignote.
Pour annuler la dérogation, appuyez sur
7.2 Mode thermostat simple
À la mise en service : Consigne Thermostat simple = 18^
A partir du mode Automatique, vous pouvez passer en mode thermostat simple par un appui sur la touche
L'appareil n'affiche que la température de consigne.
18.0°c
À partir de ce mode, appuyez sur ou pour régler la température (5 à 30°C).
Pour revenir au mode Automatique, appuyez de nouveau sur la touche Mon.
7.3 Mode hors-gel
Pour éviter le risque de gel de l'installation lors d'une absence prolongée.
Maintenez appuyée la touche environ 5 secondes pour passer en mode Hors-gel.
À partir de ce mode, appuyez sur ou pour régler la température (5 à 15°C).
Pour revenir au mode Automatique ou au mode thermostat simple, appuyez de nouveau sur la touche.
7.4 Mode arrêt
Pour arrêter tout chauffage hors saison de chauffe.
À partir du mode Automatique ou Thermostat simple,
appuyez sur la touche, ou à partir du mode Hors-gel,
appuyez 2 fois sur la touche
Pour revenir au mode Automatique ou mode Thermostat simple, appuyez de nouveau sur la touche
Programmation hebdomadaire
Pour chaque jour, il est possible de réaliser un programme personnalisé.
À partir du mode Automatique, appuyez sur la touche.
Le premier créneau horsaire clignote.
Appuyez sur la touche pour 1h de Confort ou appuyez sur la touche pour 1h d'Economie. Le créneau suivant clignote.
Répétez l'opération pour chaque créneau horsaire.
Appuyez sur la touche OK pour valider le programme en cours et passer au jour suivant.
La validation du jour 7 valide également la semaine et permet de revenir au mode Automatique.
Pour sortir du mode programmation à tout moment :
- Un appui d'environ 3 secondes sur permet de valider le programme en cours et de sortir du mode.
- Un appui d'environ 3 secondes sur 10%, permet de ne pas valider le programme en cours et de sortir du mode.
