HME 120 - Casque de communication SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Casque de communication
Caractéristiques techniques principales	Casque circum-aural avec microphone à perche
Alimentation électrique	Non applicable (pas de batterie, alimenté par l'appareil connecté)
Dimensions approximatives	Dimensions non spécifiées
Poids	Environ 300 g
Compatibilités	Compatible avec les systèmes de communication Sennheiser et autres appareils avec prise jack standard
Type de batterie	Non applicable
Tension	Non applicable
Puissance	Non spécifiée
Fonctions principales	Communication claire, réduction du bruit ambiant, microphone réglable
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Pièces de rechange disponibles pour le microphone et les coussinets
Sécurité	Utiliser à des niveaux de volume raisonnables pour éviter les dommages auditifs
Informations générales	Idéal pour les environnements bruyants, comme les centres d'appels ou les événements sportifs

FOIRE AUX QUESTIONS - HME 120 SENNHEISER

Comment connecter le Sennheiser HME 120 à mon appareil ?

Pour connecter le Sennheiser HME 120, assurez-vous que l'appareil est allumé, puis branchez le câble de connexion dans la prise appropriée de votre appareil. Consultez le manuel d'utilisation pour des instructions spécifiques sur les appareils compatibles.

Que faire si je n'entends pas de son dans mon casque ?

Vérifiez d'abord que le volume de votre appareil est réglé correctement. Assurez-vous également que le casque est correctement branché. Si le problème persiste, essayez de le connecter à un autre appareil pour vérifier si le problème vient du casque ou de l'appareil source.

Comment ajuster le microphone du Sennheiser HME 120 ?

Le microphone du Sennheiser HME 120 peut être ajusté en le déplaçant le long de son bras flexible. Positionnez-le près de votre bouche pour une meilleure clarté audio.

Le Sennheiser HME 120 est-il compatible avec les appareils Bluetooth ?

Non, le Sennheiser HME 120 n'est pas un casque Bluetooth. Il nécessite une connexion filaire et n'est pas conçu pour se connecter à des appareils via Bluetooth.

Comment entretenir mon casque Sennheiser HME 120 ?

Pour entretenir votre casque, nettoyez régulièrement les coussinets avec un chiffon doux et sec. Évitez les produits chimiques agressifs. Rangez-le dans un endroit sec et évitez une exposition prolongée à la chaleur.

Que faire si le son est distordu ou de mauvaise qualité ?

Vérifiez que le câble de connexion est bien inséré et qu'il n'est pas endommagé. Testez le casque avec un autre appareil pour voir si le problème persiste. Si le problème continue, il peut être nécessaire de contacter le service client.

Quelle est la durée de la garantie pour le Sennheiser HME 120 ?

La durée de garantie standard pour le Sennheiser HME 120 est généralement de deux ans à partir de la date d'achat. Veuillez conserver votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI HME 120 SENNHEISER

Conseils et précautions 4

Pointsforts 5

Varianthes 6

Contenu 8

Preparation des casques micros à l'utilisation 9

Raccordement des casques micros 9

Réglage du serre-tête 10

Position du microphone 11

Utilisation des casques micros 13

Commutation Mono/Stéréo (HME 100 uniquely) 13

Réglage de volume 13

Ajuster le gain du micro 14

Pliage du casque 14

Pièces de remplacement 15

Remplacement de la protection antivent 15

Remplacement des coussins d'oreillettes 15

Câblage des connecteurs 16

En cas de difficulté 17

Caracteristiques techniques 18

Déclarations du fabricant 20

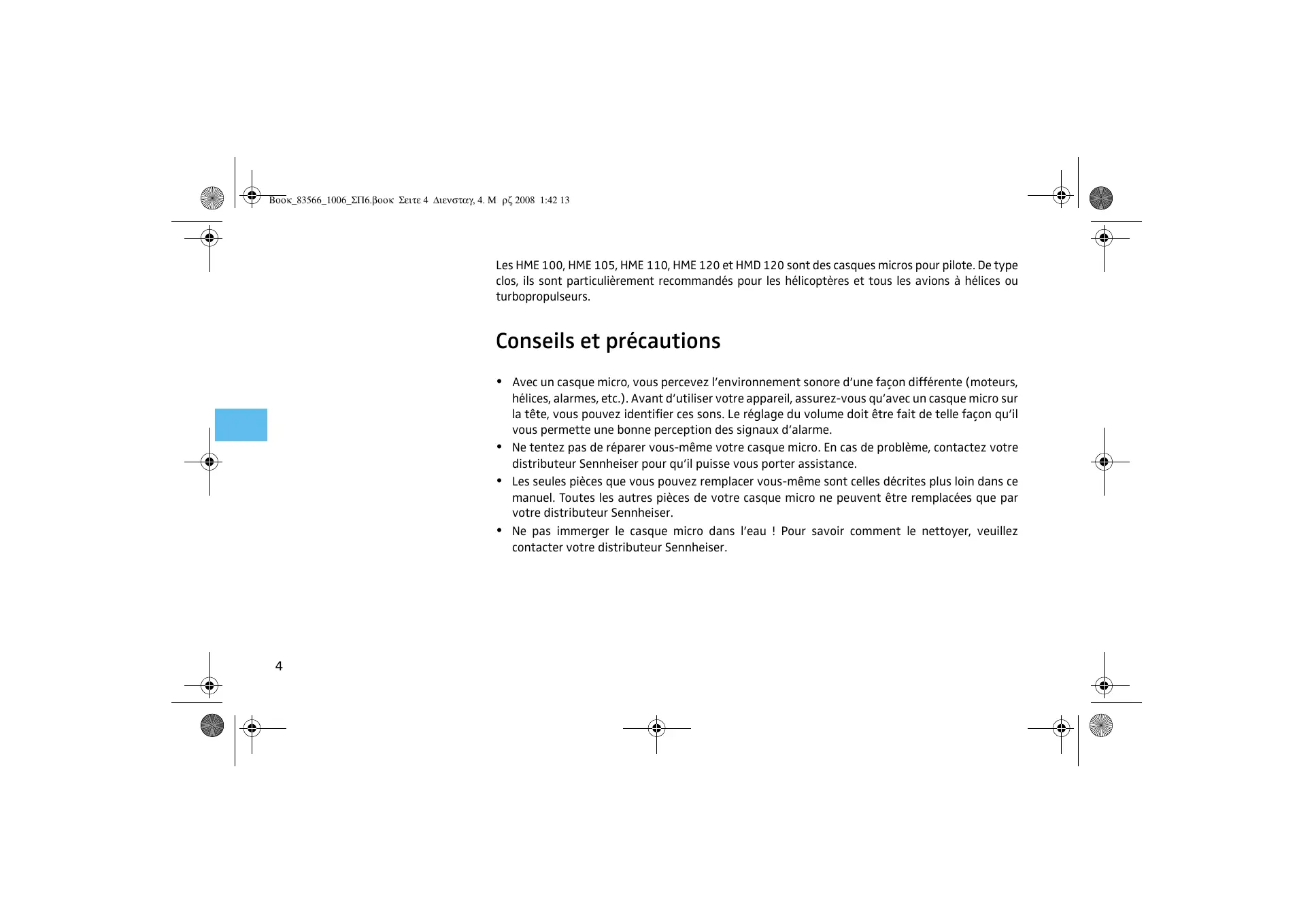

Les HME 100, HME 105, HME 110, HME 120 et HMD 120 sont des casques micros pour pilote. De type clos, ils sont particulièrement recommendés pour les héliocôtères et tous les avions à hélices ou turbopropulseurs.

Conseils et précautions

• Avec un casque micro, vous-percevez l'environnement sonore d'une façon différente (moteurs, hélices, alarmes, etc.). Avant d'utiliser votre apparéil, assurez-vous qu'avac un casque micro sur la tête, vous pouvez identifier cessons. Le réglage du volume doit être fait de telle façon qu'il vous permette une bonne perception des signaux d'alarme.
• Ne tentez pas de réparer vous-même votre casque micro. En cas de problème, contactez votre distributeur Sennheiser pour qu'il puisse vous porter assistance.
• Les seules pièces que vous pouvez replacer vous-même sont celles décrites plus loin dans ce manuel. Toutes les autres pièces de votre casque micro ne peuvent être replacées que par votre distributeur Sennheiser.
• Ne pas immerger le casque micro dans l'eau! Pour savoir comment le nettoyer, veuillez contacter votre distributeur Sennheiser.

Points forts

Casque micro HME 100

• Nouveau casque micro passif avec une excellente atténuation des bruits.
• Excellent comport grâce à un poids réduit, des oreillettes STANDARD offrant un contact/agréable et un serre-tête réglable. Voiture libre de mouvement est maximum grâce à un cable de raccordement unilatéral.
• Casque repliable pour une capacité de rangement optimale et un transport facilité.
• Des communications claires grâce au micro à électret MKE 45-1 avec sensibilité régliable (le réglage de sensibilité doit être effectué par un personnel qualifié).
• Le micro peut être aisément positionné d'un côté ou de l'autre de la bouche grâce à un système de fixation rapide du flexible.
• Réception radio optimale grâce à une ↔quence en fréquence étendue.
• Contrôle de volume intégré.
• Adaptation au système d'intercom du bord via un commutateur Mono/Stériso.
• Conforme aux règlementations JTSO
  Fabriqué en Allemagne. 5 ans de garantie.
• Personnalisation du casque

Nom :

Variantes

Casque micro HME 105

Le HME 105 diffère du HME 100 par les caractéristiques suivantes :

• Pas de commutateur Mono/Stériso
  Raccordement casque et microphone via un connecteur XLR-5

Casque serre-tete HME 110

Le casque serre-tête HME 110 se désigne du casque HME 100 au niveau des points suivants :

• Capuchons noirs
• Mousses d'écouteur souples LUXURY
• Serre-tête avec rembourse rupture couple

Casque micro HME 120

Le HME 120 diffère du HME 100 par les caractéristiques suivantes :

• Pas de commutateur Mono/Stériso
  Cable spirale
• Raccordement casque et microphone via un connecteur jack U-174/U à une interface haute impédance dans un hélicoptère

Casque micro HMD 120

Le HMD 120 diffère du HME 100 par les caractéristiques suivantes :

• Pas de commutateur Mono/Stéroide
  Cable spirale
• Micro dynamique M-87/AIC et casqueasse impedance
• Raccordement casque te microphone via un connecteur jack U-174/U à une interface basse impédance dans un helicopter

Contenu

HME 100, HME 105, HME 110 et HME 120

Casque micro
- Sac de rangement et de transport pour casque micro et accessoires
Protection antivent pour micro
- Clip de cable

HMD 120

Casque micro
- Sac de rangement et de transport pour casque micro et accessoires
- Clip de cable

Accessoires recommendés

• Oreillettes gel, replácables GOP

Câble de raccordement pour HME 100, HME 110

Préparation des casques micros à l'utilisation

Raccordement des casques micros

HME 100, HME 110

1 jack stéreo 6,35 mm pour le raccordement du casque
1 jack PJ-068 pour le raccordement du microphone
Raccorder le jack 6,35 mm pour le casque et le jack PJ-068 pour le micro aux prises correspondantes de votre système intercom.

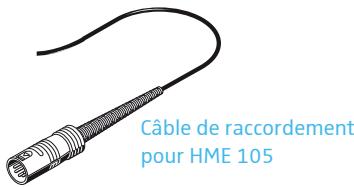

ME 105

1 connecteur XLR-5 pour le raccordement casque et micro
Raccorder le connecteur XLR-5 pour le casque et le micro à la prise XLR-5 de votre système intercom.

Câble de raccordement pour HME 120 et HMD 120

HME 120 et HMD 120

1 jack U-174/U pour le raccordement casque et micro

Raccorder le jack U-174/U pour le casque et le micro à la prise U-174/U de votre système intercom.

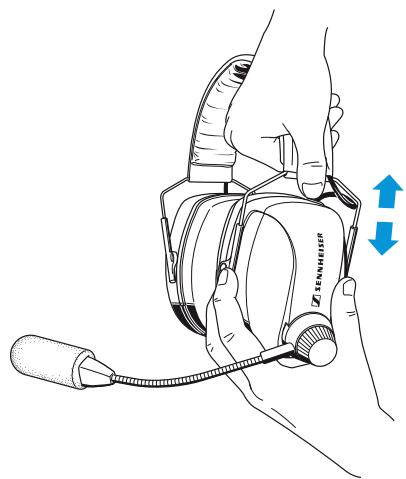

Réglage du serre-tête

Pour une bonne atténuation des bruits et un comport optimum, le serre-tête doit être ajusté en fonction de la vente :

Placer le casque micro, la bande du serre-tête sur le dessus de votre tête.

Ajuster la longueur du serre-tête :

• Vos oreilles doivent être complètement à l'intérieur des oreillettes
• Vous ne devez dessentir qu'une légere pression sur vos oreilles
• Un comport optimum est assure

Note:

Assurez-vous qu'aucun cable ne vient se prendre dans le serre-tete lorsque vous l'ajustez. Dans le cas contraire il y a un risque d'endommager le cable.

Parfaire le réglage pour une efficacité optimum, surtout en environnement bruyant.

Position du microphone

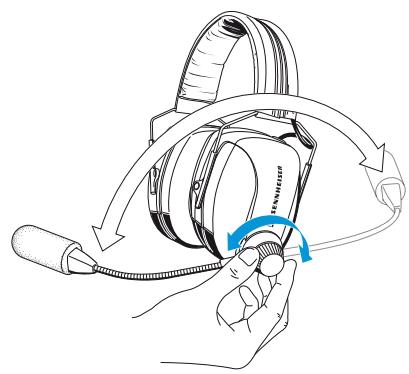

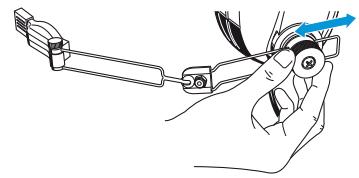

Déplacement du flexible de micro

Le flexible de micro peut être placé d'un côté ou de l'autre de la bouche.

Desserrer le système de fixation rapide.
Tournier le flexible de 180^
Resserrer le système de fixation rapide.

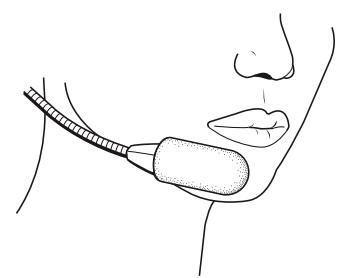

Positionner le micro devant le coin de votre boute

Les HME 100, HME 105, HME 110 et HME 120 sont dotés d'un flexible micro. Pour un rendement optimum, le micro doit être positionné au coin de la bouche. Maintenir une distance d'environ 2 cm entre le micro et la bouche.

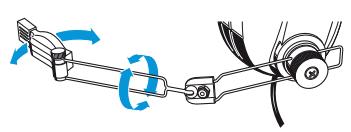

Pour positionner le micro du HMD 120, procéder de la façon suivante :

Ajuster la longueur du support micro de façon à ce que le micro soit place au coin de votre bouche. Pour ce faire, desserrer la fixation rapide et ajuster la longueur du support micro.
Tirer la partie mediane du support micro vers la bouche jusqu'à ce que la distance micro/bouche soit d'environ 2 cm.
Orienter le micro pour parfaire le réglage.

Utilisation des casques micros

Commutation Mono/Stéréo (HME 100, HME 110)

En général, vous receivez un son mono. Le commutateur Mono/StéRéo doit alors être placé sur 'Mono'. Lors de l'utilisation d'un système intercom stéRéo, le casque micro doit être commuté en mode stéRéo. Retirer le coussin de l'oreillette portant le flexible de micro (voir „Remplacement des coussins d'oreillettes" à la page 15) et placer le commutateur Mono/StéRéo sur 'StéRéo'.

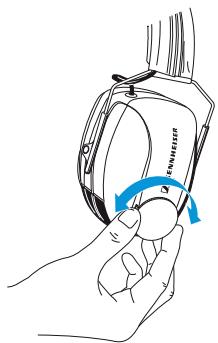

Réglage de volume

L'exposition à dessons de très fort niveau peut être la cause de dommages irréversibles de l'audition!

Régler le contrôle de volume sur une valeur moyenne. Assurez-vous que vous pouvez entendre lessons importantes comme les signaux d'alarme.

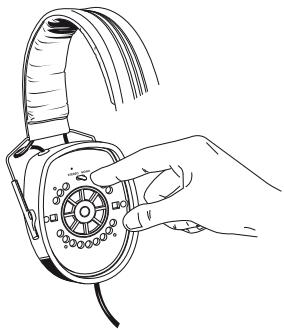

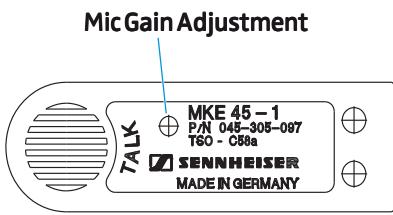

Ajuster le gain du micro (sauf HMD 120)

En conformité avec la norme JTSO C58a, la tension de sortie du microphone est calibrée en usine à 400 mV/114 dB. Si le niveau d'entrée micro de votre système d'intercom est plus élevé ou plus faible, la tension de sortie micro peut être réajustée sur celui-ci. Pour ce faire, utilisez un petit tournevis et tournez la vis 'Mic Gain Adjustment' (voir l'illustration à gauche) jusqu'à la valeur de réglage désirée.

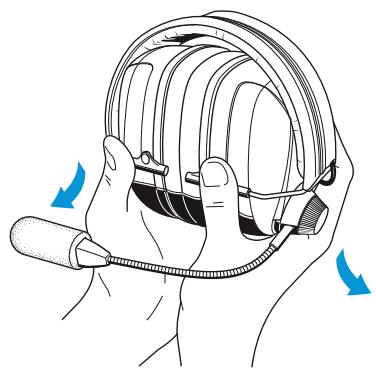

Pliage du casque

Pour faciliter le rangement et le transport, les oreillettes du casque peuvent être repliées à l'intérieur du serre-tête.

Pour déplier le casque, saisir les oreillettes et les tirer vers le bas à l'extérieur du serre-tête.

Pièces de remplacement

Les pièces suivantes sont disponibles chez votre distributeur Sennheiser :

Protection antient pour mic MKE 45-1 (No Ref. 075823 bulk ou 092804 paquet, 1 piece)
- Clip pour cable MZQ 2002-01(No Réf. 044740)
- Clip pour cable HZC 08 (No Réf. 525787)
- Sac de rangement et de transport (No Réf. 078366)
- Coussins d'oreillettes STANDARD (No Réf., 077960)
- Coussins d'oreillettes GOP (No Réf. 092807)
Coussins d'oreillettes LUXURY (No Ref. 528127)

Remplacement de la protection antivient

Si la protection antivent du micro électret est endommagée ou présente des trous, vous devez la remplacer. Retirer la protection antivient du micro. Faites glisser doucement la nouvelle protection et assurez-vous qu'elle est convenablement mise en place.

Remplacement des coussins d'oreillettes

Pour remplacer une mousse d'écouteur endommagée, proceder comme suit :

Tenir les oreillettes sur le côte et au niveau du casque d'écoute.
Saisir la mousse d'ecouteur sous le support plastique sur lequel la mousse est collée.
Retirer ensemble le support plastique et la mousse d'écouteur.
Introduire les nouvelles mousse s'découteur sur les oreillettes.

Câblage des connecteurs

Jack U174/U

1 Micro point froid
2 Audio point chaud
3 Micro point chaud
4 Audio point froid

Jack stereo 6,35 mm

1 Audio point chaud gauche
2 Audio point chaud droit
3 Audio point froid

Connecteur XLR-5

1 Audio point chaud
2 Audio point froid
3 Micro point chaud
4 Micro point froid
5-

Jack PJ-068

1 Non assigné!
2 Micro point chaud
3 Micro point froid

En cas de dificulté

Si un problème apparait, et ne fait pas partie de la liste ci-dessous, veuillez contacter votre distributeur Sennheiser.

Problème	Causes possibles / Solutions
Communications claires, mais compensation de bruit inactive (HME 100, HME 110)	Vous utilisez un système d'intercom stéréo, mais le casque micro est en mode mono. ► Vérifiéz que le commutateur Mono/Stéréo est bien sur 'Stéréo'. Vous receivez une source mono, mais le casque micro est en mode stéréo. ► Vérifiéz que le commutateur Mono/Stéréo est bien sur 'Mono'.
Communications à un niveau très faible	Le contrôle de volume est réglé trop bas. ► Vérifier le réglage de volume sur le casque. La connexion casque est peut-être débranchée. ► Vérifier que le jack du casque est correctement raccordé.
Réduction de l'intelligibilité	La connexion microphone est peut-être débranchée. ► Vérifier que le jack du micro est correctement raccordé.
Le niveau de sortie micro est trop élevé ou trop faible	La tension de sortie micro peut être réajustée de la façon suivante : ► A l'aide d'un petit tournevis tournez la vis 'Mic Gain Adjustment' (voir l'illustration page 14) jusqu'à la valeur de réglage désirée.

Caracteristiques techniques

Casque

	HME 100, HME 110	HME 105, HME 120	HMD 120
Principe transducteur	dynamique	dynamique	dynamique
Couplage oreille	circumaural, fermé	circumaural, fermé	circumaural, fermé
Réponse en fréquence	45 – 15000 Hz	45 – 15000 Hz	45 – 15000 Hz
Impédance nominale	150 Ω, mono, 300 Ω, stéréo	150 Ω, mono	16 Ω, mono
Atténuation	> 10 – 40 dB	> 10 – 40 dB	> 10 – 40 dB
Pression de contact	env. 10 N	env. 10 N	env. 10 N

Micro, préampli inclus (sauf HMD 120)

	HME 100, HME 110	HME 105	HME 120	HMD 120
Principe transducteur	capsule mic électret, compensation de bruit MKE 45-1	capsule mic électret, compensation de bruit MKE 45-1	capsule mic électret, compensation de bruit MKE 45-1	dynamique, M-87/AIC
Réponse en fréquence	300 – 5.000 Hz	300 – 5.000 Hz	300 – 5.000 Hz	500 – 4.000 Hz
Sensibilité	-	-	-	1,8 – 4 μV / 74 dB / 5 Ω
Pression acoustique max.	120 dB	120 dB	120 dB	-
Impédance de charge min.	150 Ω	150 Ω	150 Ω	-
Tension de sortie	400 mV ± 3dB à 114 dB (RTCA/DO 214)	400 mV ± 3dB à 114 dB (RTCA/DO 214)	400 mV ± 3dB à 114 dB (RTCA/DO 214)	1,8 μV – 4 μV à 74 dB à 5 Ω
Tension d'alimentation	typ. 16 V CC (8-16 V CC, env. 8-25 mA RTCA/DO 214)	typ. 16 V CC (8-16 V CC, env. 8-25 mA RTCA/DO 214)	typ. 16 V CC (8-16 V CC, env. 8-25 mA RTCA/DO 214)	-

\section*{Caracteristiques générales}

	HME 100, HME 110	HME 105	HME 120	HMD 120
Câble de raccordement	1,5 m, unilatéral	1,5 m, unilatéral	câble spiralé, unilatéral	câble spiralé, unilatéral
Poids sans câble	350 g	350 g	350 g	350 g
Connecteurs	jack stéréo 6,35 mm pour casque, jack PJ-068 pour microphone	connecteur XLR-5 pour casque et microphone	jack U-174/U pour casque et microphone	jack U-174/U pour casque et microphone
Contrôles	commutateur Mono/Stéréo	-	-	-
Températureutilisationstockage	-15°C ... + 55°C-55°C ... + 55°C	-15°C ... + 55°C-55°C ... + 55°C	-15°C ... + 55°C-55°C ... + 55°C	-15°C ... + 55°C-55°C ... + 55°C

Déclarations du fabricant

Garantie

5 ans

Certification

Sennheiser electronic GmbH & Co. KG déclarons que cet apparéil est en conformité avec les normes CE.

Piles et accus

Déposez les batteries usagées dans un point de collecte spécifique ou ramenez-les à votre revendeur.

Voutrouvezé également toutes les informations actuelles relatives aux produits Sennheiser sur Internet à l'adresse Web "http://www.sennheiser.com".
