HME 110 - Casque de communication SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Casque de communication pour pilote, fermé
Marque	Sennheiser
Modèle	HME 110
Principe transducteur (casque)	Dynamique
Couplage oreille	Circumaural, fermé
Réponse en fréquence (casque)	45 – 15000 Hz
Impédance nominale	150 Ω mono / 300 Ω stéréo
Atténuation	> 10 – 40 dB
Pression de contact	Env. 10 N
Microphone	Électret, compensation de bruit MKE 45-1
Réponse en fréquence (micro)	300 – 5000 Hz
Tension de sortie micro	400 mV ± 3 dB à 114 dB
Poids sans câble	350 g
Longueur de câble	1,5 m, unilatéral
Connecteurs	Jack stéréo 6,35 mm pour casque, jack PJ-068 pour micro
Contrôles	Commutateur Mono/Stéréo, réglage de volume, gain micro (via vis)
Température d'utilisation	-15°C à +55°C
Température de stockage	-55°C à +55°C
Garantie	5 ans
Pièces détachées disponibles	Protection antivent, coussins d'oreillettes (STANDARD, GOP, LUXURY), clip de câble, sac de transport
Entretien	Ne pas immerger dans l'eau ; contacter le distributeur pour le nettoyage
Conformité	JTSO, CE

FOIRE AUX QUESTIONS - HME 110 SENNHEISER

Comment ajuster la longueur du serre-tête du HME 110 ?

Placez le casque sur la tête, puis ajustez la longueur du serre-tête jusqu'à ce que vos oreilles soient complètement à l'intérieur des oreillettes et que vous ressentiez une légère pression. Veillez à ce qu'aucun câble ne se prenne dans le serre-tête.

Comment positionner le microphone correctement ?

Le micro doit être placé au coin de la bouche, à environ 2 cm de distance. Pour le HME 110, utilisez le système de fixation rapide pour tourner le flexible du micro d'un côté ou de l'autre.

Comment passer du mode mono au mode stéréo sur le HME 110 ?

Retirez le coussin de l'oreillette du côté du flexible micro, puis placez le commutateur Mono/Stéréo sur la position 'Stéréo'. Utilisez 'Mono' pour les systèmes d'intercom mono.

Comment régler le gain du microphone ?

Utilisez un petit tournevis pour tourner la vis 'Mic Gain Adjustment' (visible après retrait du coussin d'oreillette). Ajustez la tension de sortie micro selon votre système d'intercom.

Comment remplacer les coussins d'oreillettes ?

Saisissez le support plastique sous la mousse et retirez l'ensemble. Insérez les nouveaux coussins (STANDARD, GOP ou LUXURY) en les clipsant sur les oreillettes. Disponibles chez votre distributeur Sennheiser.

Que faire si le son est très faible ?

Vérifiez d'abord le réglage du volume sur le casque. Si le problème persiste, assurez-vous que le jack du casque est correctement branché. Si rien ne change, contactez votre distributeur.

Comment plier le casque pour le rangement ?

Pliez les oreillettes à l'intérieur du serre-tête. Pour déplier, saisissez les oreillettes et tirez-les vers le bas et l'extérieur.

Quels sont les accessoires recommandés pour le HME 110 ?

Les accessoires incluent des oreillettes gel (GOP), un clip de câble (MZQ 2002-01 ou HZC 08), un sac de transport (réf. 078366) et une protection antivent (réf. 075823 ou 092804).

Comment remplacer la protection antivent du micro ?

Retirez délicatement l'ancienne protection antivent. Faites glisser la nouvelle protection sur le micro et assurez-vous qu'elle est bien fixée. Utilisez les références 075823 (vrac) ou 092804 (paquet).

Le HME 110 est-il compatible avec les systèmes d'intercom stéréo ?

Oui, il dispose d'un commutateur Mono/Stéréo. Pour une utilisation stéréo, basculez le commutateur sur 'Stéréo' après avoir retiré le coussin d'oreillette.

MODE D'EMPLOI HME 110 SENNHEISER

Conseils et précautions 4

Pointsforts 5

Varianthes 6

Contenu 8

Préparation des casques-micros à l'utilisation 9

Raccordement des casques micros 9

Réglage du serre-tête 10

Position du microphone 11

Utilisation des casques micros 13

Commutation Mono/Stéréo (HME 100 uniquely) 13

Réglage de volume 13

Ajuster le gain du micro 14

Pliage du casque 14

Pièces de remplacement 15

Remplacement de la protection antivibrations 15

Remplacement des coussins d'oreillettes 15

Câblage des connecteurs 16

En cas de difficulté 17

Caractéristiques techniques 18

Déclarations du fabricant 20

Les HME 100, HME 105, HME 110, HME 120 et HMD 120 sont des casques micros pour pilote. De type clos, ils sont particulièrement recommandés pour les hélicoptères et tous les avions à hélices ou turbopropulseurs.

Conseils et précautions

• Avec un casque micro, vous percevez l'environnement sonore d'une façon différente (moteurs, hélices, alarmes, etc.). Avant d'utiliser votre appareil, assurez-vous qu'avec un casque micro sur la tête, vous pouvez identifier ces sons. Le réglage du volume doit être fait de telle façon qu'il vous permette une bonne perception des signaux d'alarme.
• Ne tentez pas de réparer vous-même votre casque micro. En cas de problème, contactez votre distributeur Sennheiser pour qu'il puisse vous porter assistance.
• Les seules pièces que vous pouvez remplacer vous-même sont celles décrites plus loin dans ce manuel. Toutes les autres pièces de votre casque micro ne peuvent être remplacées que par votre distributeur Sennheiser.
• Ne pas immerger le casque micro dans l'eau! Pour savoir comment le nettoyer, veuillez contacter votre distributeur Sennheiser.

Casque micro HME 100

• Nouveau casque micro passif avec une excellente atténuation des bruits.
• Excellent confort grâce à un poids réduit, des oreillettes STANDARD offrant un contact agréable et un serre-tête réglable. Voiture libre de mouvement est maximum grâce à un câble de raccordement unilatéral.
• Casque repliable pour une capacité de rangement optimale et un transport facilité.
• Des communications claires grâce au micro à électret MKE 45-1 avec sensibilité réglable (le réglage de sensibilité doit être effectué par un personnel qualifié).
• Le micro peut être aisément positionné d'un côté ou de l'autre de la bouche grâce à un système de fixation rapide du flexible.
• Réception radio optimale grâce à une séquence en fréquence étendue.
• Contrôle de volume intégré.
• Adaptation au système d'intercom du bord via un commutateur Mono/Stéréo.
• Conforme aux règlementations JTSO. Fabriqué en Allemagne. 5 ans de garantie.
• Personnalisation du casque

Nom :

Casque micro HME 105

Le HME 105 diffère du HME 100 par les caractéristiques suivantes :

• Pas de commutateur Mono/Stéréo. Raccordement casque et microphone via un connecteur XLR-5

Casque serre-tête HME 110

Le casque serre-tête HME 110 se distingue du casque HME 100 au niveau des points suivants :

• Capuchons noirs
• Mousses d'écouteur souples LUXURY
• Serre-tête avec rembourrage en cas de rupture du couple

Casque micro HME 120

Le HME 120 diffère du HME 100 par les caractéristiques suivantes :

• Pas de commutateur Mono/Stéréo Cable spirale
• Raccordement casque et microphone via un connecteur jack U-174/U à une interface haute impédance dans un hélicoptère

Casque micro HMD 120

Le HMD 120 diffère du HME 100 par les caractéristiques suivantes :

• Pas de commutateur Mono/Stéréo Cable spiralé
• Micro dynamique M-87/AIC et casque basse impedance
• Raccordement casque et microphone via un connecteur jack U-174/U à une interface basse impédance dans un hélicoptère

HME 100, HME 105, HME 110 et HME 120

Casque micro - Sac de rangement et de transport pour casque micro et accessoires Protection antivent pour micro - Clip de câble

HMD 120

Casque micro - Sac de rangement et de transport pour casque micro et accessoires - Clip de câble

Accessoires recommandés

• Oreillettes gel, remplaçables GOP

Câble de raccordement pour HME 100, HME 110

HME 100, HME 110

1 jack stéreo 6,35 mm pour le raccordement du casque 1 jack PJ-068 pour le raccordement du microphone Raccorder le jack 6,35 mm pour le casque et le jack PJ-068 pour le micro aux prises correspondantes de votre système intercom.

ME 105

1 connecteur XLR-5 pour le raccordement casque et micro Raccorder le connecteur XLR-5 pour le casque et le micro à la prise XLR-5 de votre système intercom.

Câble de raccordement pour HME 120 et HMD 120

HME 120 et HMD 120

1 jack U-174/U pour le raccordement casque et micro

Raccorder le jack U-174/U pour le casque et le micro à la prise U-174/U de votre système intercom.

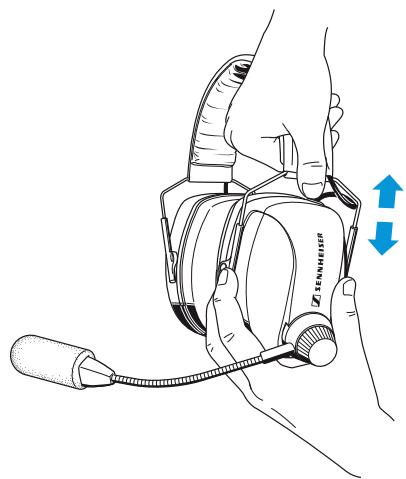

Réglage du serre-tête

Pour une bonne atténuation des bruits et un comportement optimum, le serre-tête doit être ajusté en fonction de la tête :

Placer le casque micro, la bande du serre-tête sur le dessus de votre tête.

Ajuster la longueur du serre-tête :

• Vos oreilles doivent être complètement à l'intérieur des oreillettes
• Vous ne devez ressentir qu'une légère pression sur vos oreilles
• Un comportement optimum est assuré

Assurez-vous qu'aucun câble ne vient se prendre dans le serre-tête lorsque vous l'ajustez. Dans le cas contraire, il y a un risque d'endommager le câble.

Parfaire le réglage pour une efficacité optimale, surtout en environnement bruyant.

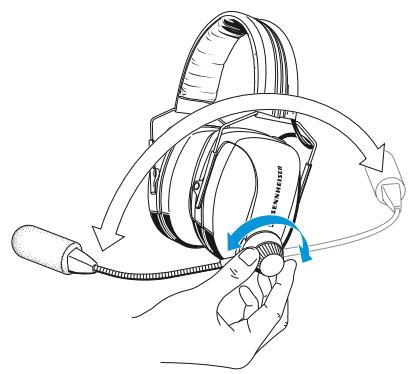

Déplacement du flexible de micro

Le flexible de micro peut être placé d'un côté ou de l'autre de la bouche.

Desserrer le système de fixation rapide. Tourner le flexible de Resserrer le système de fixation rapide.

Positionner le micro devant le coin de votre boute

Les HME 100, HME 105, HME 110 et HME 120 sont dotés d'un flexible micro. Pour un rendement optimum, le micro doit être positionné au coin de la bouche. Maintenir une distance d'environ 2 cm entre le micro et la bouche.

Pour positionner le micro du HMD 120, procéder de la façon suivante :

Ajuster la longueur du support micro de façon à ce que le micro soit placé au coin de votre bouche. Pour ce faire, desserrer la fixation rapide et ajuster la longueur du support micro. Tirer la partie médiane du support micro vers la bouche jusqu'à ce que la distance micro/bouche soit d'environ 2 cm. Orienter le micro pour parfaire le réglage.

Commutation mono/stéréo (HME 100, HME 110)

En général, vous recevez un son mono. Le commutateur Mono/Stéréo doit alors être placé sur 'Mono'. Lors de l'utilisation d'un système intercom stéréo, le casque micro doit être commuté en mode stéréo. Retirer le coussin de l'oreillette portant le flexible de micro (voir „Remplacement des coussins d'oreillettes" à la page 15) et placer le commutateur Mono/Stéréo sur 'Stéréo'.

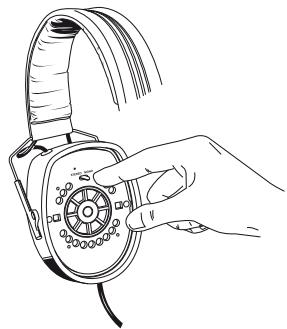

Réglage de volume

L'exposition à des sons de très fort niveau peut être la cause de dommages irréversibles de l'audition!

Régler le contrôle de volume sur une valeur moyenne. Assurez-vous que vous pouvez entendre lessons importantes comme les signaux d'alarme.

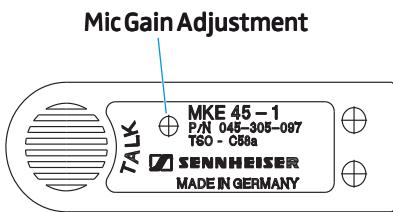

Ajuster le gain du micro (sauf HMD 120)

En conformité avec la norme JTSO C58a, la tension de sortie du microphone est calibrée en usine à 400 mV/114 dB. Si le niveau d'entrée micro de votre système d'intercom est plus élevée ou plus faible, la tension de sortie micro peut être réajustée sur celui-ci. Pour ce faire, utilisez un petit tournevis et tournez la vis 'Mic Gain Adjustment' (voir l'illustration à gauche) jusqu'à la valeur de réglage désirée.

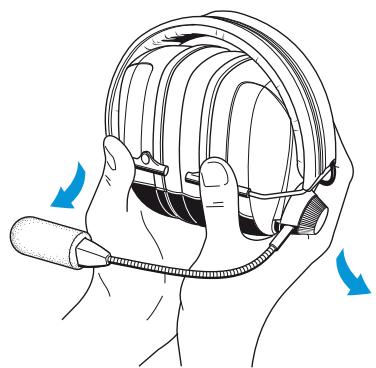

Pliage du casque

Pour faciliter le rangement et le transport, les oreillettes du casque peuvent être repliées à l'intérieur du serre-tête.

Pour déplier le casque, saisir les oreillettes et les tirer vers le bas à l'extérieur du serre-tête.

Pièces de remplacement

Les pièces suivantes sont disponibles chez votre distributeur Sennheiser :

Protection antivent pour mic MKE 45-1 (No Réf. 075823 bulk ou 092804 paquet, 1 piece) - Clip pour cable MZQ 2002-01 (No Réf. 044740) - Clip pour cable HZC 08 (No Réf. 525787) - Sac de rangement et de transport (No Réf. 078366) - Coussins d'oreillettes STANDARD (No Réf. 077960) - Coussins d'oreillettes GOP (No Réf. 092807) - Coussins d'oreillettes LUXURY (No Réf. 528127)

Remplacement de la protection antivibrante

Si la protection antivent du micro électret est endommagée ou présente des trous, vous devez la remplacer. Retirer la protection antivent du micro. Faites glisser doucement la nouvelle protection et assurez-vous qu'elle est convenablement mise en place.

Remplacement des coussins d'oreillettes

Pour remplacer une mousse d'écouteur endommagée, procéder comme suit :

Tenir les oreillettes sur le côté et au niveau du casque d'écoute. Saisir la mousse d'écouteur sous le support plastique sur lequel la mousse est collée. Retirer ensemble le support plastique et la mousse d'écouteur. Introduire les nouvelles mousse d'écouteur sur les oreillettes.

Câblage des connecteurs

Jack U174/U

1 Micro point froid 2 Audio point chaud 3 Micro point chaud 4 Audio point froid

Jack stéréo 6,35 mm

1 Audio point chaud gauche 2 Audio point chaud droit 3 Audio point froid

Connecteur XLR-5

1 Audio point chaud 2 Audio point froid 3 Micro point chaud 4 Micro point froid 5-

Jack PJ-068

1 Non assigné! 2 Micro point chaud 3 Micro point froid

En cas de difficulté

Si un problème apparait et ne fait pas partie de la liste ci-dessous, veuillez contacter votre distributeur Sennheiser.

Problème	Causes possibles / Solutions
Communications claires, mais compensation de bruit inactive (HME 100, HME 110)	Vous utilisez un système d'intercom stéréo, mais le casque micro est en mode mono. ► Vérifiéz que le commutateur Mono/Stéréo est bien sur 'Stéréo'. Vous receivez une source mono, mais le casque micro est en mode stéréo. ► Vérifiéz que le commutateur Mono/Stéréo est bien sur 'Mono'.
Communications à un niveau très faible	Le contrôle de volume est réglé trop bas. ► Vérifier le réglage de volume sur le casque. La connexion casque est peut-être débranchée. ► Vérifier que le jack du casque est correctement raccordé.
Réduction de l'intelligibilité	La connexion microphone est peut-être débranchée. ► Vérifier que le jack du micro est correctement raccordé.
Le niveau de sortie micro est trop élevé ou trop faible	La tension de sortie micro peut être réajustée de la façon suivante : ► A l'aide d'un petit tournevis tournez la vis 'Mic Gain Adjustment' (voir l'illustration page 14) jusqu'à la valeur de réglage désirée.

Caractéristiques techniques

Casque

	HME 100, HME 110	HME 105, HME 120	HMD 120
Principe transducteur	dynamique	dynamique	dynamique
Couplage oreille	circumaural, fermé	circumaural, fermé	circumaural, fermé
Réponse en fréquence	45 – 15000 Hz	45 – 15000 Hz	45 – 15000 Hz
Impédance nominale	150 Ω, mono, 300 Ω, stéréo	150 Ω, mono	16 Ω, mono
Atténuation	> 10 – 40 dB	> 10 – 40 dB	> 10 – 40 dB
Pression de contact	env. 10 N	env. 10 N	env. 10 N

Micro, préampli inclus (sauf HMD 120)

	HME 100, HME 110	HME 105	HME 120	HMD 120
Principe transducteur	capsule mic électret, compensation de bruit MKE 45-1	capsule mic électret, compensation de bruit MKE 45-1	capsule mic électret, compensation de bruit MKE 45-1	dynamique, M-87/AIC
Réponse en fréquence	300 – 5.000 Hz	300 – 5.000 Hz	300 – 5.000 Hz	500 – 4.000 Hz
Sensibilité	-	-	-	1,8 – 4 μV / 74 dB / 5 Ω
Pression acoustique max.	120 dB	120 dB	120 dB	-
Impédance de charge min.	150 Ω	150 Ω	150 Ω	-
Tension de sortie	400 mV ± 3dB à 114 dB (RTCA/DO 214)	400 mV ± 3dB à 114 dB (RTCA/DO 214)	400 mV ± 3dB à 114 dB (RTCA/DO 214)	1,8 μV – 4 μV à 74 dB à 5 Ω
Tension d'alimentation	typ. 16 V CC (8-16 V CC, env. 8-25 mA RTCA/DO 214)	typ. 16 V CC (8-16 V CC, env. 8-25 mA RTCA/DO 214)	typ. 16 V CC (8-16 V CC, env. 8-25 mA RTCA/DO 214)	-

\section*{Caractéristiques générales}

	HME 100, HME 110	HME 105	HME 120	HMD 120
Câble de raccordement	1,5 m, unilatéral	1,5 m, unilatéral	câble spiralé, unilatéral	câble spiralé, unilatéral
Poids sans câble	350 g	350 g	350 g	350 g
Connecteurs	jack stéréo 6,35 mm pour casque, jack PJ-068 pour microphone	connecteur XLR-5 pour casque et microphone	jack U-174/U pour casque et microphone	jack U-174/U pour casque et microphone
Contrôles	commutateur Mono/Stéréo	-	-	-
Températureutilisationstockage	-15°C ... + 55°C-55°C ... + 55°C	-15°C ... + 55°C-55°C ... + 55°C	-15°C ... + 55°C-55°C ... + 55°C	-15°C ... + 55°C-55°C ... + 55°C

Garantie

5 ans

Certification

Sennheiser electronic GmbH & Co. KG déclarons que cet appareil est en conformité avec les normes CE.

Piles et accus

Déposez les batteries usagées dans un point de collecte spécifique ou ramenez-les à votre revendeur.

Vous trouvez également toutes les informations actuelles relatives aux produits Sennheiser sur Internet à l'adresse Web "http://www.sennheiser.com".
