Type de produit	Routeur sans fil
Marque	Edimax
Modèle	D5G-8459
Norme WiFi	IEEE 802.11n (jusqu'à 300 Mbps)
Fréquence	2,4 GHz
Ports LAN	4 ports Ethernet Gigabit (10/100/1000 Mbps)
Port WAN	1 port Ethernet Gigabit
Dimensions (L x P x H)	150 x 120 x 30 mm
Poids	200 g
Alimentation	5 V DC, 1 A
Consommation électrique	5 W (max)
Fonctions principales	Routeur, point d'accès WiFi, pare-feu NAT, serveur DHCP, contrôle parental, VPN pass-through
Sécurité sans fil	WEP 64/128 bits, WPA/WPA2-PSK, WPA2-Enterprise, filtrage MAC
Antennes	2 antennes externes amovibles (2 dBi)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Pièces détachées et réparabilité	Aucune pièce détachée disponible. Appareil non réparable par l'utilisateur.
Informations générales	Routeur sans fil Edimax D5G-8459, compatible avec les réseaux ADSL/câble/fibre. Configuration via interface web.

FOIRE AUX QUESTIONS - D5G-8459 Edimax

Quelles sont les adresse IP par défaut et identifiants de connexion du routeur Edimax D5G-8459 ?

L'adresse IP par défaut est 192.168.2.1. Le nom d'utilisateur est admin et le mot de passe est 1234 (ou laisser vide sur certains modèles).

Comment réinitialiser le routeur Edimax D5G-8459 aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez, le routeur redémarrera avec les paramètres par défaut.

Comment changer le mot de passe WiFi du routeur Edimax D5G-8459 ?

Connectez-vous à l'interface web (192.168.2.1), allez dans Wireless > Security, saisissez le nouveau mot de passe dans le champ Pre-Shared Key et enregistrez.

Le voyant Power ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise fonctionne. Essayez un autre câble d'alimentation si possible. Si le problème persiste, le routeur peut être défectueux.

Comment configurer le routeur Edimax D5G-8459 en mode point d'accès ?

Connectez-vous à l'interface, allez dans Operation Mode, sélectionnez Access Point, puis appliquez. Connectez le câble Ethernet du modem au port LAN du routeur.

Quelle est la portée maximale du WiFi sur le Edimax D5G-8459 ?

En intérieur, la portée est d'environ 30 mètres en conditions normales, mais peut varier selon les obstacles et interférences.

Comment mettre à jour le firmware du routeur Edimax D5G-8459 ?

Téléchargez le dernier firmware depuis le site d'Edimax. Connectez-vous à l'interface, allez dans System > Firmware Upgrade, sélectionnez le fichier et cliquez sur Upgrade.

Comment bloquer un appareil sur le réseau WiFi ?

Dans l'interface, allez dans Wireless > MAC Filtering, activez le filtrage, ajoutez l'adresse MAC de l'appareil à bloquer et enregistrez.

Que faire si j'ai oublié le mot de passe administrateur du routeur ?

Vous devez effectuer une réinitialisation matérielle en maintenant le bouton Reset enfoncé pendant 10 secondes. Tous les paramètres seront effacés.

Est-ce que le routeur Edimax D5G-8459 supporte le VPN ?

Oui, il supporte les protocoles PPTP et L2TP pass-through, ainsi que le serveur VPN PPTP intégré (selon firmware). Configurez dans VPN > Pass-through ou Server.

MODE D'EMPLOI D5G-8459 Edimax

Guide d'installation rapide

07-2024 / V1.0

Edimax Technology Co., Ltd.

I. Informations sur le produit......1

I-1. Contenu de l'emballage ....1
I-2. Vue d'ensemble du matériel ....1
I-3. État des voyants....2

II. Installation ....3

II-1. Installation de la carte SIM....3
II-2. Allumez le routeur....4
II-3. Installer le routeur ....4
II-3-1. Installation murale....4
II-3-2. Installation sur rail DIN 6

III. Configuration via le Web......7

III-1. Connectez la configuration via le Web....7

IV. Plus d'informations ....8

V. Consignes de sécurité....8

D5G-8459 : Routeur industriel à poser sur rail DIN 5G NR

I-1. Contenu de l'emballage

Guide d'installation rapide

Adaptateur électrique

I-2. Vue d'ensemble du matériel

I-3. État des voyants

Fonction	Couleur	État	Descriptif
PWR/SYS	Bleu	Allumé	Système en bon fonctionnement
		Éteint	Alimentation coupée ou défaillance du système
		Clignotant	Démarrage ou mise à niveau du firmware en cours
5G	Bleu	Allumé	Connecté au réseau 5G NR
		Éteint	Déconnecté du réseau 5G NR
4G	Bleu	Allumé	Connecté au réseau 4G LTE
		Éteint	Déconnecté du réseau 4G LTE
(1) 4G/5G	Bleu	Séquence Allumé	1. Connexion à un réseau cellulaire en cours2. Pas de connexion à un réseau cellulaire
		Allumé	Connecté à internet via cellulaireUn voyant : Connexion médiocreDeux voyants : Bonne connexionTrois voyants : Excellente connexion

Lisez les rubriques qui suivent et exécutez les procédures dans le bon ordre. Une installation incorrecte peut endommager le produit.

II-1. Installation de la carte SIM

Insérez délicatement la ou les cartes SIM standard dans la ou les fentes de carte SIM.

Type de carte SIM compatible pour le D5G-8459 :

SIM standard

□v

Micro SIM

□x

Nano SIM

□X

Remarque :

1. Hot Swapping n'est pas pris en charge.
2. Il est nécessaire de réinitialiser le routeur 5G ou 4G. Au contraire, vous ne pourrez pas établir la connexion à Internet.
3. Assurez-vous que le code PIN de la carte SIM est désactivé avant de l'insérer dans le routeur 5G ou 4G.

II-2. Allumez le routeur

Branchez l'adaptateur électrique dans le port d'alimentation du produit puis dans la prise murale.

Remarque :

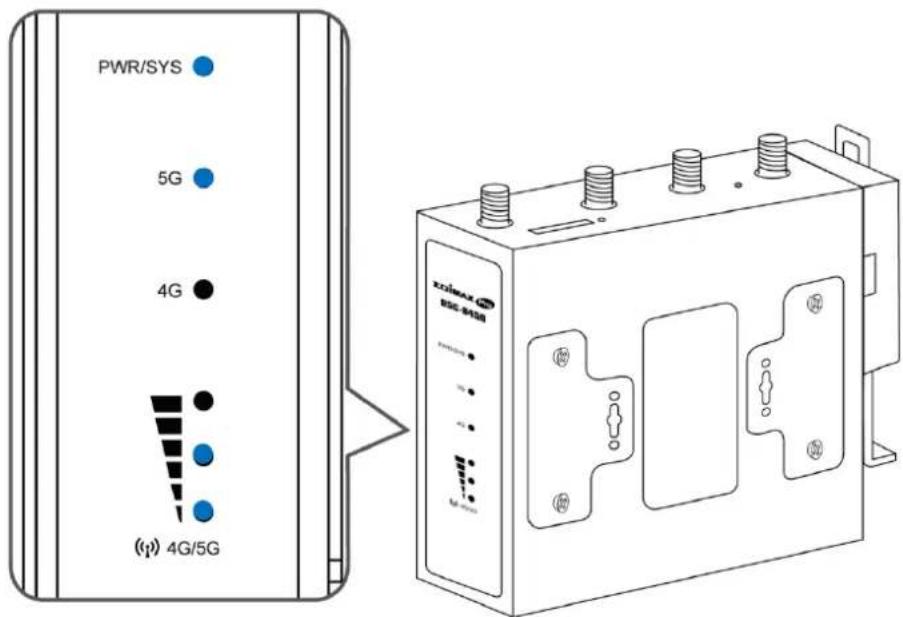

1. Assurez-vous que le voyant "PWR/SYS" est allumé (Bleu), la durée de clignotement du voyant "PWR/SYS" est de 90 s.

2. Assurez-vous que le voyant "5G" ou "4G" est allumé (Bleu).

II-3. Installer le routeur

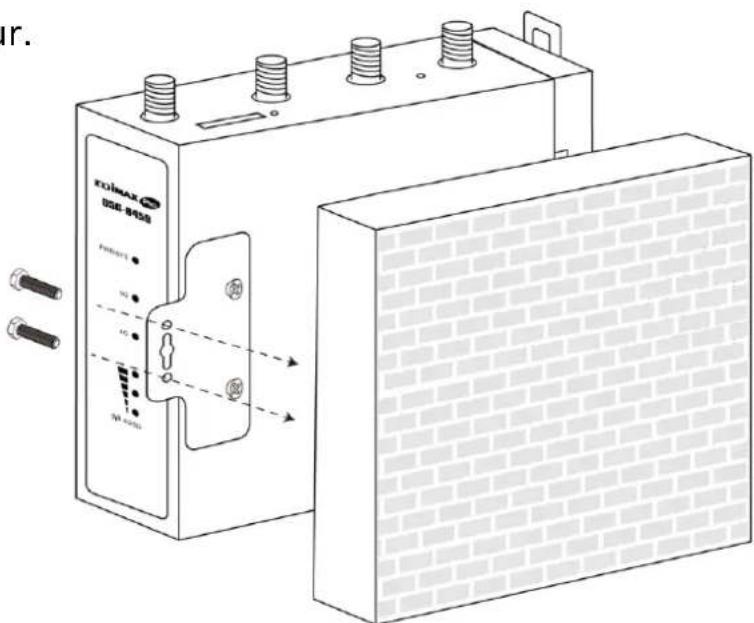

II-3-1. Installation murale

Étape 1 : Dévissez les supports de fixation au mur.

Étape 2 : Changez la position des supports.

Étape 3 : Revissez les supports de fixation au mur.

Étape 4 : Fixez au mur.

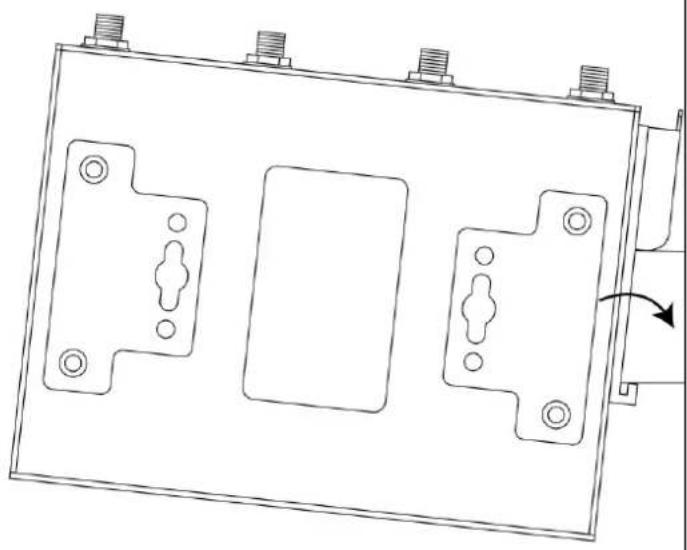

II-3-2. Installation sur rail DIN

Étape 1 : Insérez l'extrémité haute du support de fixation sur rail DIN dans le rail DIN par le haut.

Étape 2 : Poussez le bas du support de fixation sur rail DIN dans le rail.

Cette section décrit comment naviguer dans l'utilitaire de configuration via le Web par l'intermédiaire d'un navigateur Web. Veillez à désactiver toutes les fonctions de blocage de fenêtres contextuelles du navigateur.

Lancement de l'utilitaire de configuration via le Web

Les illustrations suivantes concernent la configuration poursmartphones.

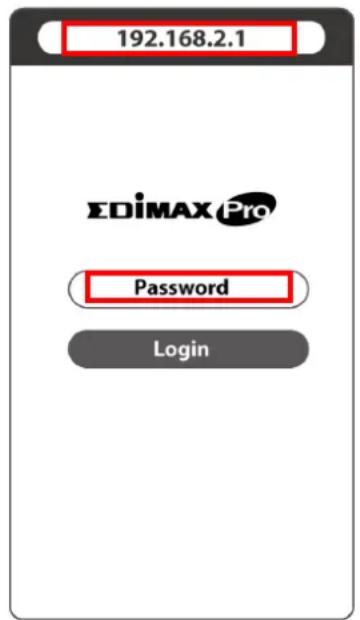

III-1. Connectez la configuration via le Web

Consultez l'adresse IP et le mot de passe de connexion sur l'étiquette du produit.

1. Saisissez l'adresse IP par défaut "192.168.2.1" dans la barre d'adresse d'un navigateur Web.
2. Saisissez le mot de passe par défaut "1234".

Adresse IP par défaut	192.168.2.1
Mot de passe par défaut	1234

Pour plus de précisions, toutes les notices et tous les documents associés sont accessibles grâce au lien ci-dessous ou via le code QR :

Recherchez le nom de modèle "D5G-8459" pour accéder à la page concernée.

Download

V. Consignes de sécurité

Les directives de sécurité générale qui suivent sont là pour vous aider à garantir votre propre sécurité et pour protéger votre produit d'éventuels dommages. Pensez à consulter la notice d'utilisation du produit pour en savoir plus.

• Ce produit n'est destiné à servir qu'à l'intérieur.
• L'électricité statique peut nuire aux composants électroniques. Déchargez toute l'électricité statique de votre corps (en touchant une barre métallique reliée à la terre par exemple) avant de toucher le produit.
• Le produit ne contient aucune pièce réparable par l'utilisateur. Ne tentez jamais de réparer le produit et de le démonter.
• Ne renversez pas de nourriture ou de liquide sur le produit et n'insérez jamais aucun objet dans les ouvertures.
• N'utilisez pas ce produit près de liquides, dans des zones très humides ou avec trop de condensation.
• Gardez le produit loin des radiateurs et des autres sources de chaleur.
• Cet appareil n'est pas destiné à être utilisé par des enfants.
• Veillez à toujours débrancher le produit de la source d'alimentation secteur avant de le nettoyer et à utiliser uniquement un chiffon sec non pelucheux pour le nettoyer.

COPYRIGHT

Français: Cet équipement est conforme aux exigences essentielles et autres dispositions de la directive 2014/30/EU.
