CF-10SUB - Caisson de basses DS18 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses
Marque	DS18
Modèle	CF-10SUB
Diamètre du haut-parleur	10 pouces (25,4 cm)
Impédance nominale	4 ohms
Puissance RMS	600 W
Puissance maximale	1200 W
Réponse en fréquence	30 Hz - 250 Hz
Dimensions (L x H x P)	34,5 x 31 x 34,5 cm environ
Poids	9,5 kg environ
Alimentation	12 V DC (système audio de véhicule)
Fonctions principales	Reproduction des basses fréquences pour système audio de voiture
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les solvants
Sécurité	Ne pas exposer à l'humidité ni aux chocs violents
Pièces détachées	Non fournies, contacter un revendeur agréé
Réparabilité	Faire réparer par un professionnel
Garantie	1 an (selon revendeur)

FOIRE AUX QUESTIONS - CF-10SUB DS18

Quelle est l'impédance du DS18 CF-10SUB ?

L'impédance nominale est de 4 ohms, ce qui permet une compatibilité avec la plupart des amplificateurs de voiture.

Quelle puissance RMS supporte ce caisson ?

La puissance RMS est de 600 W. Veillez à ne pas dépasser cette valeur pour éviter d'endommager le haut-parleur.

Ce subwoofer est-il adapté pour une utilisation en voiture ?

Oui, il est conçu pour un système audio de voiture en 12 V et peut être installé dans un coffre ou espace dédié.

Comment brancher le CF-10SUB ?

Connectez le caisson à un amplificateur externe en respectant la polarité. Utilisez un câble de haute qualité pour les basses fréquences.

Quelle est la taille du cône ?

Le cône a un diamètre de 10 pouces (25,4 cm), offrant une bonne surface de frappe pour des basses profondes.

Le caisson nécessite-t-il un filtre passe-bas ?

Il est recommandé d'utiliser un filtre passe-bas sur votre amplificateur autour de 80-100 Hz pour limiter les fréquences aiguës.

Puis-je utiliser ce subwoofer dans un caisson de basses auto-alimenté ?

Non, ce modèle est passif et nécessite un amplificateur externe. Il n'a pas d'alimentation intégrée.

Quels sont les dimensions approximatives du caisson ?

Les dimensions sont d'environ 34,5 x 31 x 34,5 cm (L x H x P). Vérifiez l'espace disponible dans votre véhicule.

Comment nettoyer le caisson ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez tout produit chimique qui pourrait abîmer la finition.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles auprès des revendeurs DS18 ou de centres de service agréés. Contactez le support client.

MODE D'EMPLOI CF-10SUB DS18

OWNER'S MANUAL

MANUAL DEL USUARIO

NXL-10SUB CF-10SUB

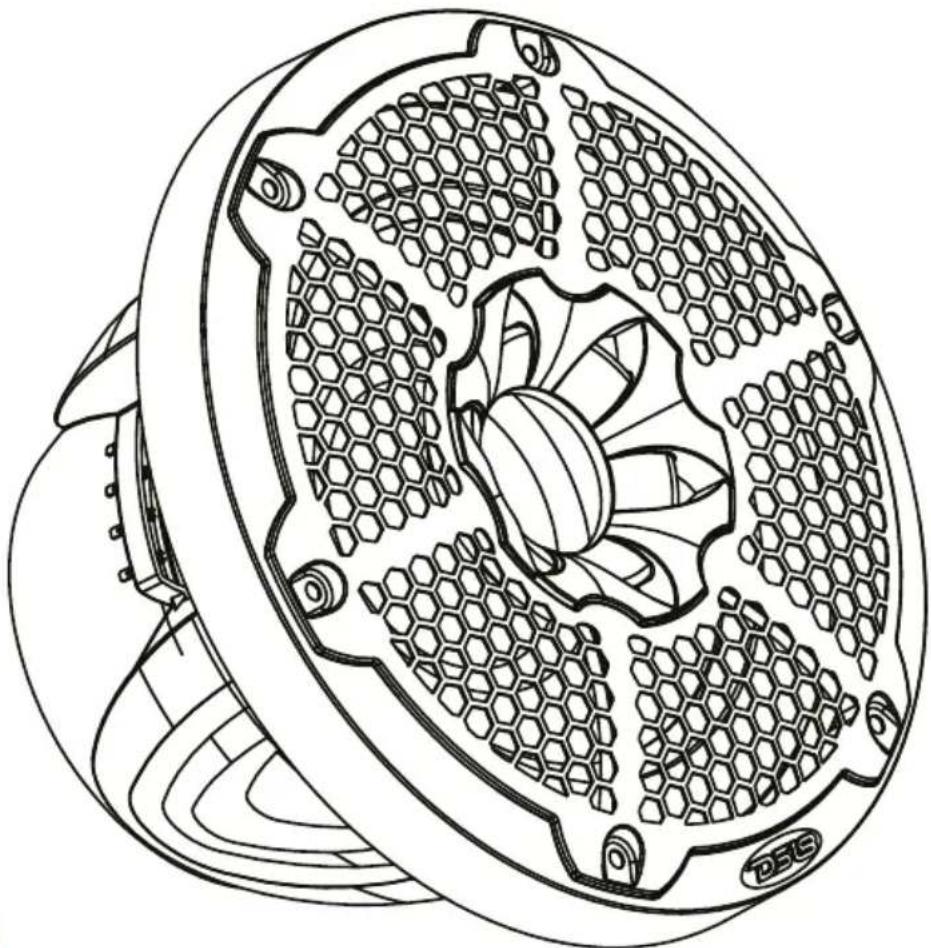

10" MARINE GRADE SUBWOOFER WITH STAINLESS STEEL MESH AND RGB LED LIGHTS

SUBWOOFER DE GRADO MARINO

DE 10" CON MALLA DE ACERO INOXIDABLE

Y LUCES LED RGB

FEATURES

• 10" Subwoofer for Marine & Motorsports
  ■ Continuous Power Handling 300W RMS
  ■ Peak Music Power 600W MAX
  ■ Sensitivity: 89dB at 1W/1M
  ■ Nominal Impedance: 4 Ohm
  ■ IP65 Marine Grade Compliant Specifications, 100% UV Stable
  ■ Motor Structure Use Y35 Ferrite Main Magnet
• Injection Molded Polypropylene Cone with UV Protection and Butyl Surround
• Grill with Injection Molded Composite with 316 Stainless Steel mesh
  ■ Integrated RGB LED Lighting
• LED Controller with Smartphone App Available. For Multi-Function RGB LED Lighting option (Sold Separately)

PACKAGE INCLUDES

• 1 X 10" Subwoofer for Marine & Motorsport
  ■ 1 X 1.5M #18 Speaker Input Wires With Fast Terminal
  ■ 1 X 1.5M #22 RGB LED Power Input Wires With Fast Terminal
  ■ 6 X M5.2 Philips Inner Hex Head 304 Stainless Screw (4mm Hex Tool)
  ■ 1 X Owner's Manual

READ BEFORE INSTALLATION

1. Be sure to carefully read and understand the instructions before attempting to install these speakers.
2. For safety, disconnect the negative battery terminal from the battery prior to beginning the installation.
3. For easier assembly, we suggest you run all wires prior to mounting speakers in place.
4. Use high quality connectors for a reliable installation and to minimize signal or power loss.
5. Think before you drill! Be careful not to cut or drill into gas tanks, fuel lines, brake or hydraulic lines, vacuum lines or electrical wiring when working on any vehicle. If installation in a boat, take care not to cut or drill through the main hull.

CARATERÍSTICAS

• Subwoofer para uso marino y Motorsports de 10"
• Manejo de potencia continuo 300W RMS
• Manejo de la potencia máxima de la música 600W MAX
  ■ Sensibilidad: 89dB at 1W/1M
  ■ Impedancia Nominal: 4 Ohm
• Especificaciones que cumplen con el grado Marino IP65 y 100% estable a los rayos UV
• La estructura del motor utiliza el imán principal de ferrita Y35
• Cono moldeado por inyección con protección UV y Borde de Butyl (goma)
• Malla con compuesto moldeado por inyección con malla de acero inoxidable 316
• Iluminación LED RGB integrada
• Controlador LED con aplicación para teléfono inteligente disponible. Para la opción de iluminación LED RGB multifunción (Se vende por separado)

EL PAQUETE INCLUYE

■ 1 X Subwoofer de 10 "para uso marino y powersports
■ 1 X 1.5M #18 cables de entrada de altavoz con terminal rápido
■ 1 X 1.5M #22 cables de entrada de alimentación LED RGB con terminal rápido
- 6 X M5.2 Tornillo de acero inoxidable 304 con cabeza hexagonal interior Philips (herramienta hexagonal de 4 mm)
■ 1 X Manual del propietario

LEER ANTES DE LA INTALACIÓN

1. Asegúrese de leer detenidamente y entender las instrucciones antes de intentar instalar estos altavoces.
2. Por seguridad, desconecte el terminal negativo de la batería antes de comenzar la instalación.
3. Para facilitar el montaje, le sugerimos que tenga todas sus herramientas a mano: taladro, juego de llaves Allen, engarzadores, soldador, pelacables, tubo termo retráctil, etc.

4. Utilice conectores "a prueba de agua" de alta calidad para una instalación confiable y para minimizar la pérdida de señal o energía.
   5.¡Piense antes de perforar! Tenga cuidado de no cortar ni perforar tanques de gasolina, líneas de combustible, líneas de frenos o hidráulicas, líneas de vacío o cableado eléctrico cuando trabaje en cualquier vehículo. Si se instala en un barco, tenga cuidado no cortar ni perforar el casco principal.

5. Never run wires underneath the vehicle. Running the wires inside the vehicle or hull area provides the best protection.

6. Avoid running wires over or through sharp edges. Use rubber or plastic grommets to protect any wires routed through metal, especially the firewall.

INSTALLATION

1. Determine where the speakers will be mounted. Ensure an area large enough for the speaker to mount evenly. Be sure that the mounting location is deep enough for the speaker to fit; only mount to a flat surface. Use extra caution when mounting on panels with urethane foam.
2. Refer to the specification chart to determine the proper diameter hole to cut for your speakers.
3. Mark the locations for the mounting screws. Drill the holes with a 0.157" bit.
4. Feed the speaker wires through the cutout and connect to the speaker terminals. Be sure to observe proper polarity when connecting the wires. The speaker's positive terminal is indicated with a"+'.
5. Fit the speaker and mount it into place using six (6) screws.
6. Tighten the screws until the speaker is snug in place
7. LED CONNECTIONS: There are two options to choose from:

WIRING

1. If you have an LED Control Module (LED-BTC), Connect as shown in the Following diagram:

2. Nunca coloque cables cerca de líneas de combustible o de energía (si es posible). Pasar los cables dentro del área del casco proporciona la mejor protección.

3. Evite pasar cables por encima o a través de bordes afilados. Utilice arandelas de goma o plástico para proteger los cables que atraviesan el metal, especialmente el cortafuegos.

INSTALACIÓN

1. Determine dónde se instalarán los altavoces. Asegúrese de que haya un área lo suficientemente grande para que el altavoz se monte de manera uniforme. Asegúrese de que la ubicación de montaje sea lo suficientemente profunda para que encaje el altavoz; móntelo únicamente en una superficie plana. Tenga especial cuidado al montar en paneles con espuma de uretano.
2. Consulte la tabla de especificaciones para determinar el orificio del diámetro adecuado para cortar su modelo de altavoz.
3. Marque la ubicación de los tornillos de montaje. Taladre los agujeros con una broca de 0.157".
4. Pase los cables de los altavoces a través del corte y conéctelos a los terminales de los altavoces. Asegúrese de observar la polaridad adecuada al conectar los cables. El terminal positivo del altavoz se indica con un "+".
5. Coloque el altavoz y móntelo en su lugar con seis (6) tornillos.
6. Apriete los tornillos hasta que el altavoz esté ajustado en su lugar.
7. CONEXIONES LED: Hay dos opciones para elegir:

CABLEADO

1. Si tiene un módulo de Control LED (LED-BTC), conecte como se muestra en el siguiente diagrama:

1. To connect without LED Control Module (LED-BTC), Connect as Shown in the Following Diagram:

1) Green Color: "G" Fast Terminal Connect to Battery Negative
2) Red Color: "R" Fast Terminal Connect to Battery Negative
3) Blue Color: "B" Fast Terminal Connect to Battery Negative
4) Purple Color: "R" And "B" Fast Terminal Connect to Battery Negative
5) Yellow Color: "R' And "G' Fast Terminal Connect to Battery Negative
6) Cyan Color: "B" And "G" Fast Terminal Connect to Battery Negative
7) While Color:"R' And 'B' And "G' Fast Terminal Connect to Battery Negative

1. Para conectar sin el módulo de Control LED (LED-BTC), conecte como se muestra en el siguiente diagrama:

1) Green Color: "G" Fast Terminal Connect to Battery Negative
2) Red Color: "R' Fast Terminal Connect to Battery Negative
3) Blue Color: "B" Fast Terminal Connect to Battery Negative
4) Purple Color: "R" And "B" Fast Terminal Connect to Battery Negative
5) Yellow Color: "R' And "G' Fast Terminal Connect to Battery Negative
6) Cyan Color: "B" And "G" Fast Terminal Connect to Battery Negative
7) While Color:"R' And 'B' And "G' Fast Terminal Connect to Battery Negative

EXAMPLE OF GREEN LIGHT CONNECTION:

EJEMPLO DE CONEXIÓN DE LUZ VERDE:

GENERAL SPECIFICATIONS / ESPECIFICACIONES GENERALES:

Nominal Diameter / Diámetro Nominal 10" / 254mm

Nominal Impedance / Impedancia Nominal .... 4 Ohm

RMS Power Handling / Manejo de Potencia RMS 300W

MAX Power Handling / Manejo de Potencia MAX....600W

Sensitivity (1w/1m) / Sensibilidad (1w/1m) 89dB

Frequency Response/ Respuesta de Frecuencia....35-250Hz

Recommended Low Pass Crossover / Crossover de Paso Bajo Recomendado.... 100Hz

BODY - FEATURES / CARACTERISTICAS DE LA CARCAZA

UV Compliant / Compatible con UV ....Yes, 100% Stable / Sí 100% estable

Marine Grade Type / Tipo de Grado Marino.... IP65

RGB LED......Yes, RGB integrated / Si, Integrado

Grill Type / Tipo de Malla....Injection Molded Composite with 316 Stainless Steel mesh /

Compuesto con molde inyectado con malla de acero inoxidable 316

Sold as Single / Vendido individualmente....Yes / Si

WOOFER SPECIFICATIONS / ESPECIFICACIONES DEL WOOFER

Voice Coil Diameter / Diámetro de la Bobina de Voz....2" / 50.8mm

Voice Coil Former Material / Material Interior de Bobina Móvil ....Glass Fiber / Fibra de Cristal

Winding Material / Material de Bobinado....CCAW

Cone Material / Material del Cono ....Injection Molded Polypropylene + UV Compliant /

Polipropileno Moldeado por Inyección + Cumplimiento UV

Surround Material / Material de la Suspensión ....Butyl (Rubber) / Goma

Basket Material / Material de la Canasta...... High Temp Injection Molded Composite with UV Protection coating

Compuesto moldeado por inyección de alta temperatura con revestimiento de protección UV

Magnet Material / Material del Imán ......Ferrite / Ferrita

Magnet Weight / Peso del Imán 72 oz

THIELE & SMALL PARAMETERS / PARÁMETROS T/S:

Equivalent Volume / Volumen Equivalente....Vas....26.7L / 0.94ft3

Excursion (one way) / Excursión (1 vía)....Xmax.... 13mm

Free Air Resonance / Resonancia al Aire Libre ...... Fs ...... 45Hz

Mechanical Factor / Factor Mecánico ....Qms....8.919

Electrical Factor / Factor Eléctrico ....Qes ....0.805

Total Factor / Factor Total ....Qts....0.457

Moving Mass / Masa en Movimiento ....Mms....73.229g

Compliance / Cumplimiento Mecánico....Cms....0.171 mm/N

BI Factor / Factor BI .... BI .... 9.68

Voice Coil Inductance / Inductancia de Bobina de Voz...... Le...... 1.8418mH

Diaphragm Area / Área del Diafragma ....Sd .... 333.29 Cm3

DC Resistance / Resistencia DC ....Re .... 3.65 ohm

Efficiency Bandwidth Product /

Eficiencia del Ancho de Banda del Producto ....EBP....55.9

RECOMMENDED ENCLOSURES / CAJAS RECOMENDADAS:

Sealed Internal Volume / Volumen Interno Sellado 0.6\~2ft3

Sealed Box Output Response / Respuesta de salida de Caja Sellada .. F3 64\~45Hz

Free Air or Baffle Mount / Montaje de aire libre o Deflector ....Yes recommended / Sí recomendado

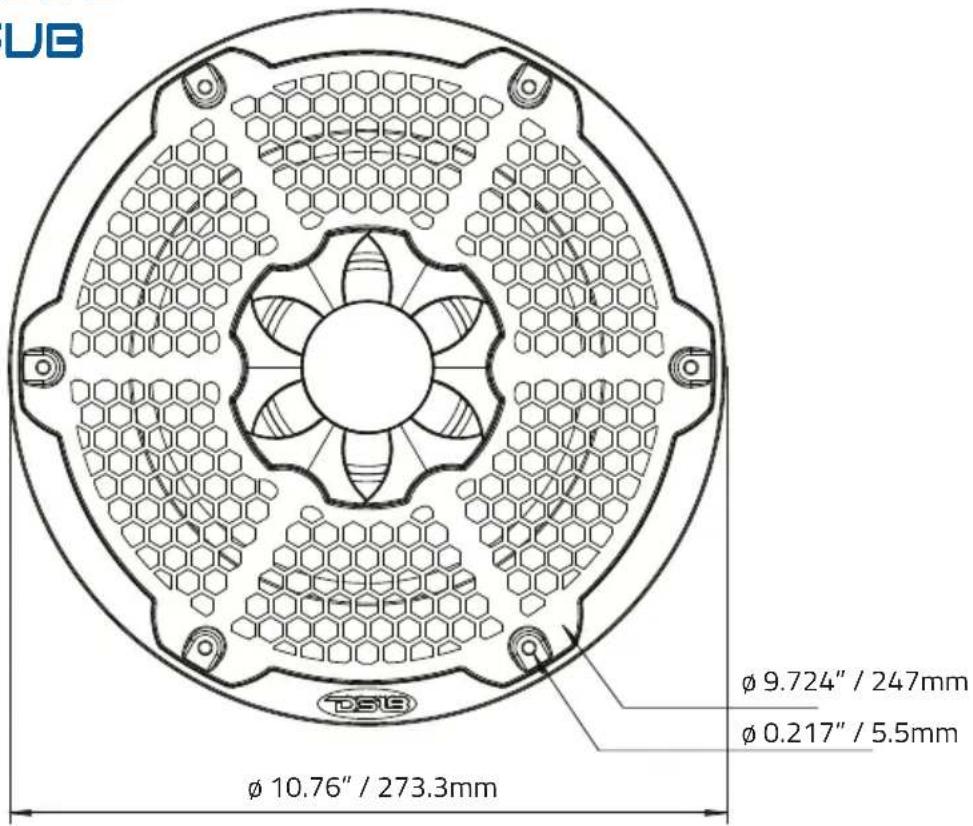

MEASUREMENT / MEDIDAS:

Overall Diameter/ Diámetro Total 10.76" / 273.3mm

Overall Depth/ Profundidad Total 6.73" / 171mm

Front Mount Baffle Cutout / Corte del Orificio de Montaje....8.78" / 223mm

Mounting Depth / Profundidad de Montaje 5" / 127.5mm

Motor Diameter/ Diámetro del Motor....5.51" / 140mm

COLOR AVAILABLE / COLORES DISPONIBLES

Black Satin / Negro Satinado.... NXL-10SUB/BK

White Gloss / Blanco Brillante....NXL-10SUB/WH

Carbo Fiber Texture Gloss / Textura de Fibra de Carbón Brillante CF-10SUB

WARRANTY GARANTIA

Should your NXL-10SUB or CF-10SUB require service please consult with the dealer from which it was purchased, or contact DS18 local dealer. Do not attempt to return your subwoofer directly to us without first calling for a Return Authorization Number. Units received without an accompanying Return Authorization Number will be processed more slowly. Additionally, your must include a copy of your purchase receipt from an authorized dealer for consideration of in-warranty service; otherwise repair charges will apply. Units received without a receipt will be held for 30 days, allowing us time to contact you and obtain a copy of the receipt. After 30 days, all units will be returned.

Si su NXL-10SUB o CF-10SUB requiere servicio, consulte con el distribuidor al que lo compró o póngase en contacto con el distribuidor local de DS18. No intente devolvernos su subwoofer directamente sin antes llamar para solicitar un número de autorización de devolución. Las unidades recibidas sin un número de autorización de devolución adjunto se procesarán más lentamente. Además, debe incluir una copia de su recibo de compra de un distribuidor autorizado para considerar el servicio dentro de la garantía; de lo contrario, se aplicarán cargos por reparación. Las unidades recibidas sin un recibo se guardarán durante 30 días, lo que nos dará tiempo para comunicarnos con usted y obtener una copia del recibo. Después de 30 días, todas las unidades serán devueltas

NXL-10SUB CF-10SUB

1.71" / 43.5mm

We reserve the right to change products and specifications at any time without notice. Images may or may not included optional equipment.
