Type de produit	Hotte aspirante murale
Marque	Kernau
Modèle	KBH 2360 B
Largeur	60 cm
Profondeur	50 cm
Hauteur (sans conduit)	15 cm
Poids net	10 kg
Alimentation électrique	220-240 V / 50-60 Hz
Puissance maximale d'extraction	600 m³/h
Niveau sonore (max)	55 dB
Éclairage	LED, 2 x 2 W
Type de filtre à graisse	Filtre aluminium lavable au lave-vaisselle
Filtre à charbon (optionnel)	Oui, adaptable
Commandes	Boutons poussoirs mécaniques
Vitesses	3 vitesses + fonction boost
Installation	Murale, évacuation extérieure ou recyclage
Diamètre conduit d'évacuation	150 mm
Classe énergétique	A (éclairage A, aspiration A)
Entretien	Nettoyer le filtre à graisse tous les mois ; remplacer le filtre à charbon tous les 3-6 mois
Garantie	2 ans

FOIRE AUX QUESTIONS - KBH 2360 B Kernau

Comment nettoyer le filtre à graisse ?

Le filtre à graisse en aluminium peut être lavé au lave-vaisselle à 60°C ou à la main avec une éponge non abrasive et du détergent doux. Séchez-le complètement avant de le remettre en place.

Faut-il un filtre à charbon ?

Un filtre à charbon actif est nécessaire si vous utilisez la hotte en mode recyclage (sans évacuation extérieure). Il se place derrière le filtre à graisse et doit être remplacé tous les 3 à 6 mois selon l'utilisation.

Comment installer la hotte en mode évacuation ?

Raccordez le conduit d'évacuation (diamètre 150 mm) à la sortie de la hotte et dirigez-le vers l'extérieur. Assurez-vous que le conduit soit le plus court et droit possible pour une efficacité maximale.

Pourquoi ma hotte fait-elle du bruit ?

Le bruit peut provenir d'un filtre à graisse encrassé, d'une obstruction dans le conduit, ou d'un moteur mal fixé. Nettoyez le filtre et vérifiez le conduit. Si le bruit persiste, contactez le SAV.

Les lumières LED ne fonctionnent plus, que faire ?

Vérifiez d'abord l'alimentation électrique. Si la hotte est sous tension, les LED sont peut-être grillées. Comme elles sont non remplaçables individuellement, contactez le service après-vente.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage. Il faut alors installer un filtre à charbon actif en option. L'air est filtré puis renvoyé dans la cuisine.

Quelles sont les dimensions exactes pour l'installation ?

La hotte mesure 60 cm de large, 50 cm de profondeur et 15 cm de hauteur (sans conduit). Prévoyez un espace d'au moins 65 cm au-dessus d'une plaque électrique et 75 cm pour une plaque à gaz.

Comment régler la vitesse d'aspiration ?

Utilisez les boutons poussoirs sur la façade : appuyez sur le bouton correspondant à la vitesse souhaitée (1, 2, 3 ou boost). La fonction boost dure environ 5 minutes puis revient automatiquement à la vitesse précédente.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la prise est branchée et que le disjoncteur n'a pas sauté. Si le voyant ne s'allume pas, le variateur ou le module d'alimentation peut être défectueux. Contactez un technicien.

Peut-on commander la hotte à distance ?

Ce modèle ne dispose pas de télécommande. Les commandes se font exclusivement via les boutons poussoirs sur l'appareil.

MODE D'EMPLOI KBH 2360 B Kernau

INSTRUKCJA MONTAŻU I OBSŁUGI OKAPU

KBH 2360

KERNAU

Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji:

Ważne informacje dotyczące bezpieczeństwa użytkownika urządzenia oraz prawidłowej jego eksploatacji.

Informacje dotyczące ochrony środowiska naturalnego.

Okap pracujący jako wyciąg.

Okap pracujący jako pochłaniacz.

Okap należy używać dopiero po przeczytaniu tej instrukcji.

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap został zaprojektowany wyłącznie do użytku domowego. Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

! Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.

! Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcz dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.

! Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.

Uwaga: Elementy oznaczone symbolem “(*)” wchodzą wyłącznie w skład wybranych modeli, w pozostałych przypadkach powinny być zakupione osobno.

Ostrzeżenia Uwaga!

• Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.
• Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazda-ka lub wyłączając główny wyłącznik zasilania.
• Wszelkie czynności montażowe i konserwacyjne wykonywać w ręka - wicach ochronnych.
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co naj--mniej 8 lat i przez osoby o obniżonych możliwościach fizycznymysłowych i osoby o braku doświadczenia i znajomości sprzęt jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
  • Dzieci nie powinny bawić się sprzętem.
• Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
• Nie należy nigdy używać okapu bez prawidł owo zamontowanych filtrów!
• Okap nie powinien być NIGDY używany jako płaszczyzna oparci chyba, że taka możliwość została wyraźnie wskazana. Pomieszczenie,

w którym okap jest używany łącznie z innymi urządzeniami spalającymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację.

- Zasysane powietrze nie powinno być odprowadzane do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo.

Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (flambirowanie)

- Użycie otwartego ognia jest groźne dla filtrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem.

Podczas smażenia. należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą używane z urządzeniasmi przeznaczonymi do gotowania

• W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne
- Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wska-zówek dotyczących konserwacji podanych w niniejszej instrukcji).
- Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia filtrów powoduje powstanie zagrożenia pożarem.
- Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie, a wynikające z nieprzestrzegania zaleceń podanych niniejszej instrukcji.

• Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unij na 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektro-nicznego (WEEE).
• Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Obstuga

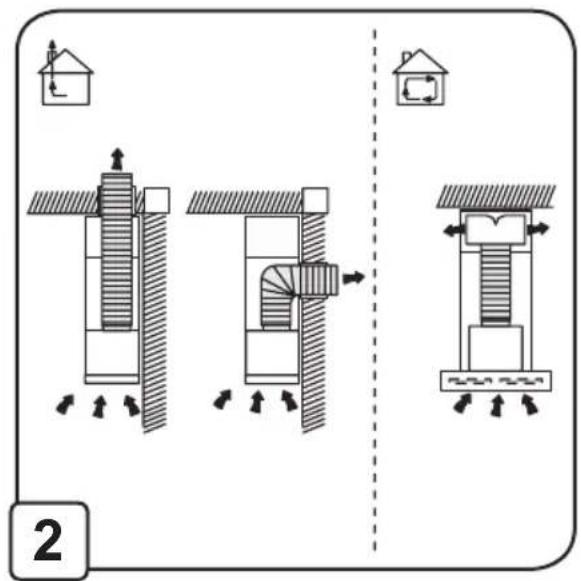

Urządzenie można używać jako wyciąg (odprowadzanie oparów na ze- wnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z po- wrotem do pomieszczenia). Modele okapów, które nie posiadają we tylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą by połączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu). Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wyciągowym.

Okap pracujący jako wyciąg

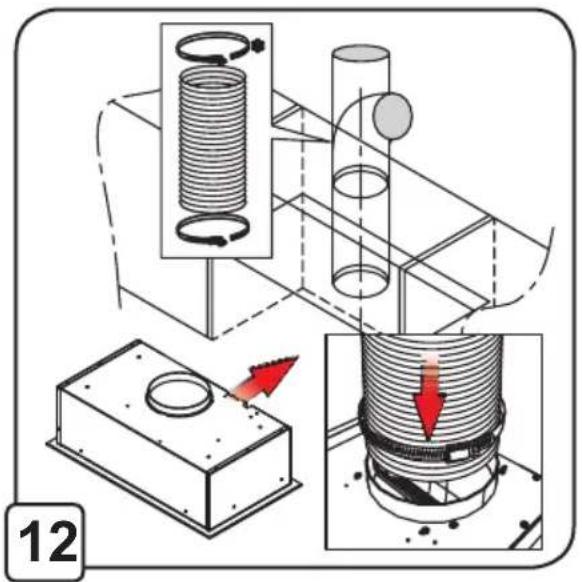

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną kołnierza łączeniowego.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego.

Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

W części poziomej, rura musi mieć lekką inklinację do góry (około 10°), tak aby ułatwić przepływ powietrza na zewnątrz. Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączeniowy) Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu.

Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

! Używać jak najkrótszego przewodu.
! Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°).
! Unikać radykalnych zmian przekroju przewodu.
! Używać przewodu o jak najgładszej powierzchni wewnętrznej.
! Materiał przewodu musi być zgodny z obowiązującymi normami.

Uwaga! Montaż klap zwrotnych możliwy jedynie w przypadku wylotu 150mm.

Producent kategorycznie odradza montowanie klap, jeśli zachodzi konieczność użycia redukcji wylotu ze względu na możliwą awarię okapu.

Okap pracujący jako pochłaniacz

Aby używać okapu w tej wersji należy zainstalować filtr węglowy. Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.

Instalacja okapu

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 55cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu mieszanego.

Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest więksą odległość, należy dostosować się do takich wskazań.

Połączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Okap wyposażony jest wtyczkę którą, należy podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany. Okap wyposażony jest w specjalny przewód zasilający.

W przypadku uszkodzenia tego przewodu, wymiany może dokonać tylko wykwalifikowany elektryk lub autoryzowany serwis naprawy.

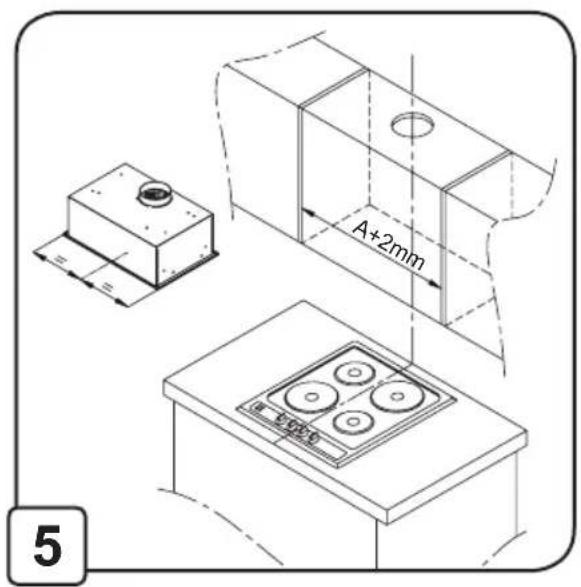

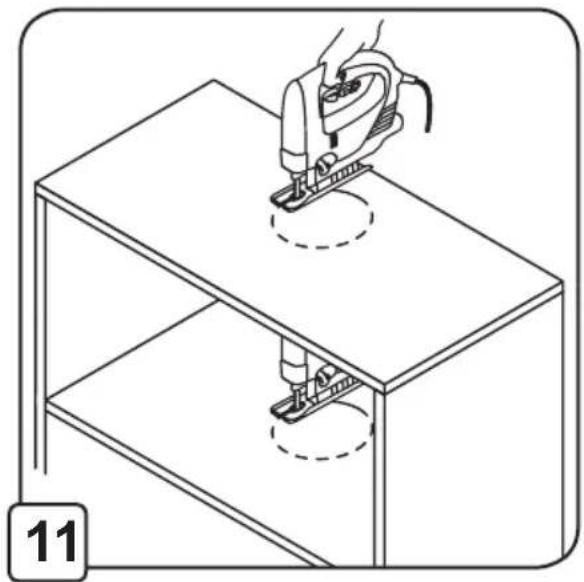

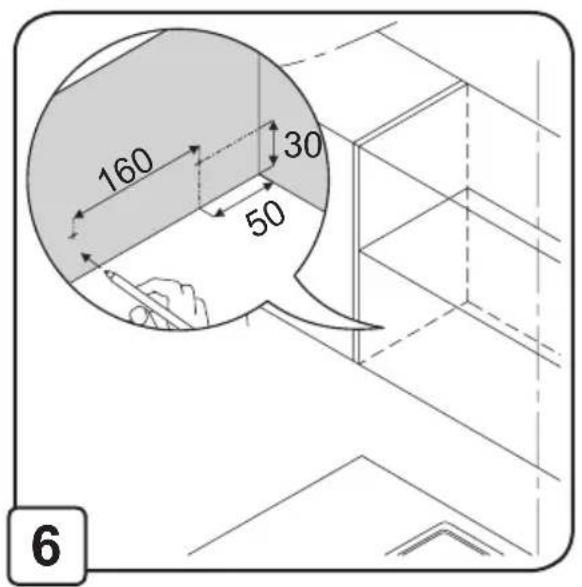

Montaż okapu

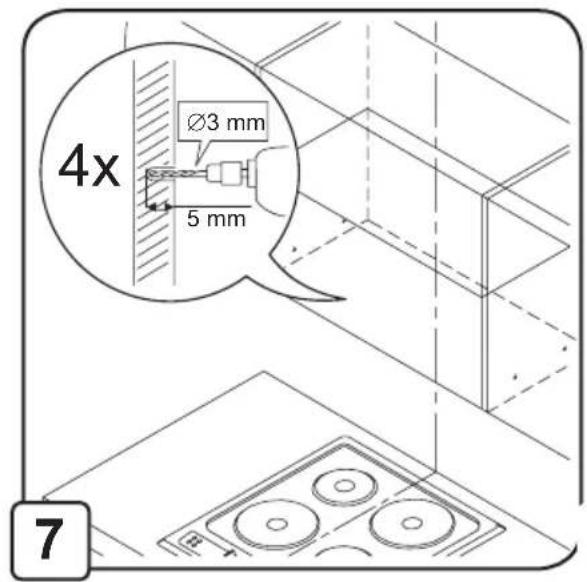

Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów. Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić się co do doboru materiałów w zależności od typu ściany lub sufitu. Ściana lub sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

Działanie okapu

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższansprędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

1. OFF urządzenia
2. ON urządzenia / Zwiększenie prędkości
   Prędkość 1: 1
   Prędkość 2: 2
   Prędkość 3: 3
3. ON/OFF świateł.

Konserwacja

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

Czyszczenie okapu

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie filtrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych.

NIE STOSOWAĆ ALKOHOLU!

Uwaga: Nie przestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów powoduje powstanie zagrożenia pożarem.

Zaleca się zatem przestrzeganie podanych wskazówek.

Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

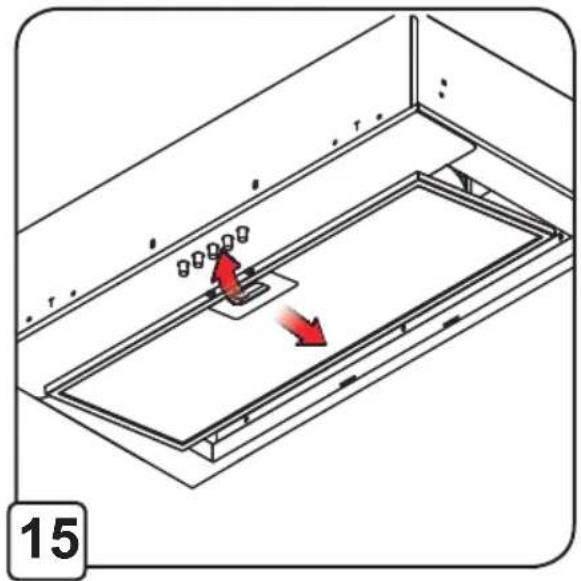

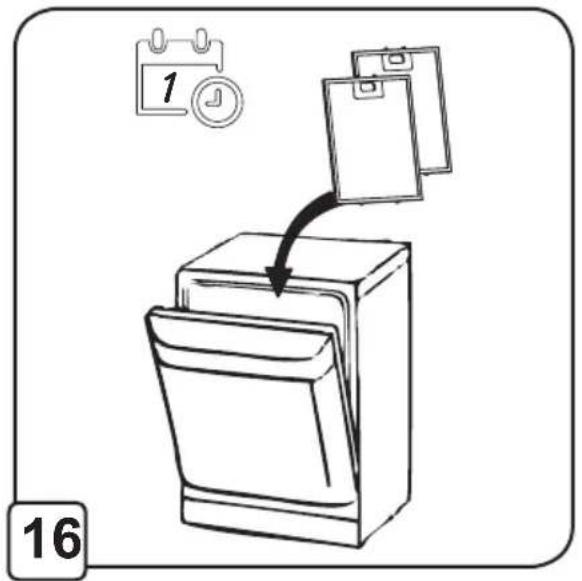

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmienia się jego charakterystyczne cechy filtrujące. Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę sprężynową.

Filtr węglowy

Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 4 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.

Wymiana oświetlenia

Instalacja oświetleniowa to listwa ledowa o mocy 6W.

W przypadku, gdy oświetlenie nie działa należy, najpierw sprawdzić, czy listwa LED została prawidłowo zamontowana. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.

UWAGA: Należy uważać, aby nie dotykać demontowanej listwy ledowej bezpośrednio gołymi rękami.
