HYDRO NXL-X1200.8D - Recepteur DS18 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio marin
Marque	DS18
Modèle	HYDRO NXL-X1200.8D
Catégorie	Récepteur / Amplificateur
Dimensions (L x l x H)	320 x 200 x 60 mm
Poids net	2,8 kg
Alimentation	12 V DC (10-16 V)
Classe d'amplification	Classe D
Nombre de canaux	8 canaux
Puissance RMS par canal (4 ohms)	75 W
Puissance RMS par canal (2 ohms)	150 W
Puissance maximale totale	1200 W
Réponse en fréquence	20 Hz - 20 kHz
Rapport signal/bruit	> 90 dB
Impédance d'entrée	10 kΩ
Entrées	4 entrées RCA (stéréo/mono)
Sorties	8 canaux haut-parleur (bornes à vis)
Protections	Court-circuit, surchauffe, surtension, protection DC
Fonctions	Filtre passe-bas, passe-haut, full range; télécommande optionnelle
Entretien	Nettoyer avec un chiffon non pelucheux. Éviter l'humidité.
Sécurité	Couper l'alimentation avant entretien. Installation par un professionnel.
Pièces détachées	Fusibles (80 A x2), connecteurs, télécommande en option
Réparabilité	Réparation par un centre agréé. Garantie limitée.
Informations générales	Convient aux applications marines et automobiles. Certifié conformité CE.

FOIRE AUX QUESTIONS - HYDRO NXL-X1200.8D DS18

Quelle est la puissance de l'amplificateur HYDRO NXL-X1200.8D ?

L'amplificateur délivre une puissance maximale de 1200 W. En RMS, il fournit 75 W par canal sous 4 ohms et 150 W par canal sous 2 ohms, pour une puissance RMS totale de 600 W sous 4 ohms.

Puis-je utiliser cet amplificateur dans une voiture ?

Oui, cet amplificateur est conçu pour une utilisation automobile et marine. Il fonctionne sur une alimentation 12 V DC et est équipé de protections adaptées aux environnements vibrants et humides.

Comment câbler les haut-parleurs en 2 ohms ?

Pour obtenir une impédance de 2 ohms, vous devez connecter deux haut-parleurs de 4 ohms en parallèle sur un même canal. Assurez-vous que la puissance totale ne dépasse pas les spécifications de l'amplificateur.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez d'abord le fusible d'alimentation (80 A x2). Assurez-vous que la tension d'alimentation est comprise entre 10 et 16 V. Contrôlez également le câble de télécommande (REM) qui doit recevoir un signal +12 V.

Quelle taille de fusible est recommandée ?

L'amplificateur est équipé de deux fusibles de 80 A chacun (type ATO ou mini-ATO). Utilisez toujours des fusibles de remplacement identiques pour éviter les dommages.

Est-il possible d'utiliser une télécommande ?

Oui, une télécommande de gain optionnelle (non fournie) peut être connectée. Elle permet de régler le volume à distance. Consultez le manuel pour le branchement.

Comment régler les filtres passe-bas et passe-haut ?

L'amplificateur dispose de filtres réglables (passe-bas, passe-haut, full range). Utilisez les potentiomètres sur le panneau de commande pour choisir la fréquence de coupure (de 50 Hz à 250 Hz) adaptée à vos haut-parleurs.

L'amplificateur est-il compatible avec une batterie 24 V ?

Non, cet amplificateur est conçu pour une alimentation 12 V DC uniquement. Une tension supérieure peut endommager les composants. Utilisez un convertisseur 24 V vers 12 V si nécessaire.

Quelle est la garantie de ce produit ?

La garantie standard est de 1 an (pièces et main-d'œuvre). Elle peut varier selon le revendeur. Conservez la facture d'achat et enregistrez le produit sur le site DS18 pour une extension possible.

Où puis-je trouver le manuel complet ?

Le manuel complet est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également le demander par email en choisissant votre langue.

MODE D'EMPLOI HYDRO NXL-X1200.8D DS18

DS18®

HYDRO

MANUEL DU PROPRIÉTAIRE

MANUEL DEL USUARIO

NXL-X

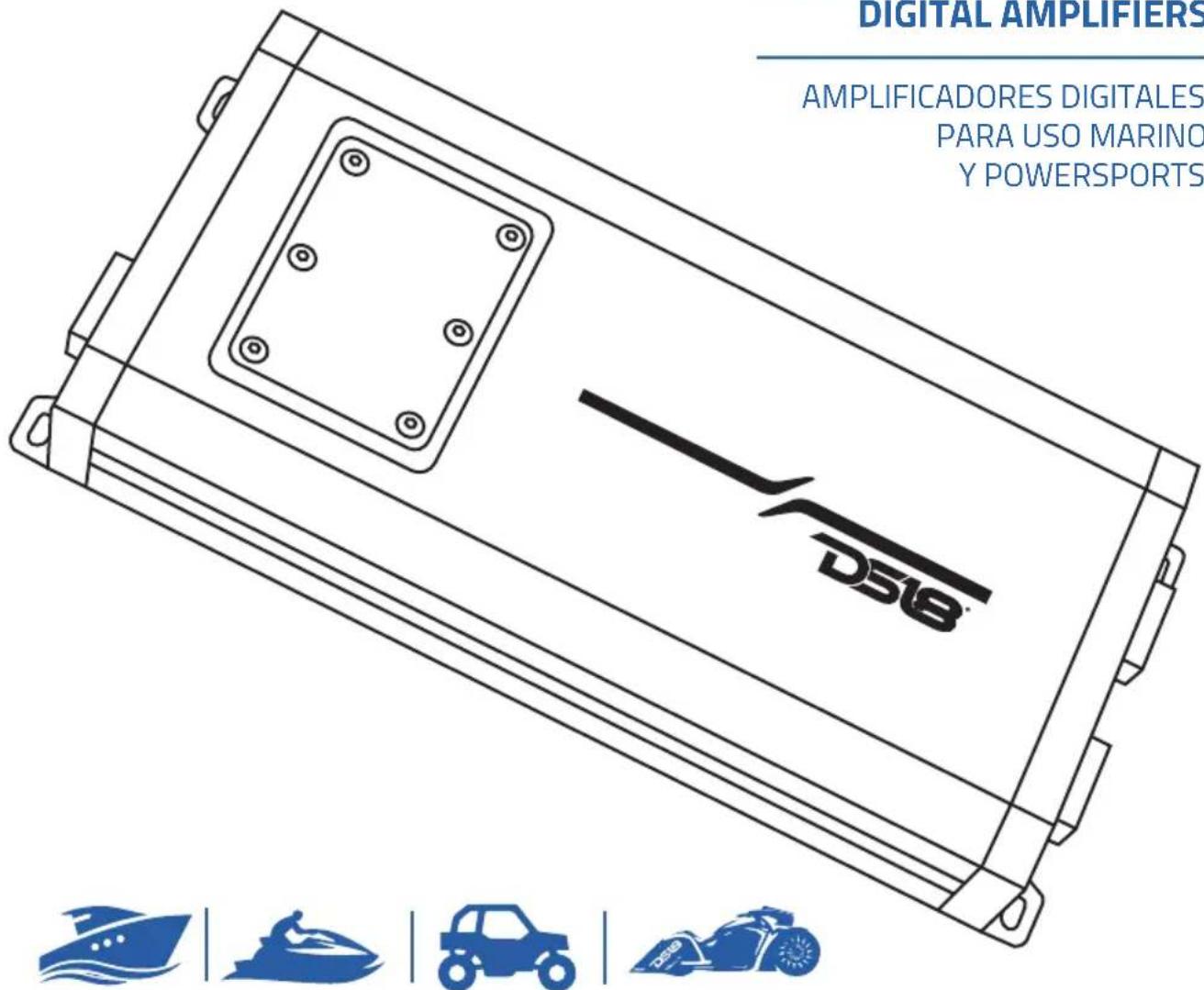

AMPLIFICATEURS NUMÉRIQUES MARINS ET POWERSPORTS

AMPLIFICATEURS NUMÉRIQUES

POUR USAGE MARIN

ET POWERSPORTS

PARFAIT POUR : BATEAUX • JET SKIS • VTT • UTV • SXS • VOITURETTES DE GOLF • MOTOS

NXL-X360.2D

NXL-X600.4D

NXL-X850.4D

NXL-X1200.5D

NXL-X900.6D

NXL-X1200.8D

NXL-X1000.1D

NXL-X1500.1FR

AMPLIFICATEUR NUMÉRIQUE MARIN ET POWDERSPORTS

AMPLIFICATEURS NUMÉRIQUES POUR USAGE

MARIN ET POWDERSPORTS

CONTENU

DESCRIPTION DES ÉLÉMENTS ...... 2

INSTALLATION DE L'AMPLIFICATEUR ....5

CÂBLAGE....7

SPÉCIFICATIONS....19

DIMENSIONS....27

DÉPANNAGE....28

INTRODUCTION

Félicitations pour l'achat de l'amplificateur NXL-X. Il a été conçu, développé et fabriqué pour offrir le plus haut niveau de performance et de qualité.

DS18 présente le meilleur amplificateur de classe numérique pour obtenir les meilleures performances de vos haut-parleurs marins. Cet amplificateur est conçu pour résister sans effort aux rigueurs de l'environnement des sports motorisés, notamment l'eau, la poussière et les vibrations. Vous pouvez avoir confiance qu'il fonctionnera sans aucun souci.

INTRODUCTION

Félicitations pour l'achat de l'amplificateur NXL-X. Il a été conçu et fabriqué pour le plus haut niveau de performance et de qualité.

DS18 présente le meilleur amplificateur de classe numérique qui offrira les meilleures performances de vos haut-parleurs. Ils sont préparés pour résister à tous les éléments, l'eau, la poussière et les vibrations du monde des sports motorisés ; ce ne sera pas un problème.

CARACTÉRISTIQUES

• Sélecteur d'entrée (N/A pour NXL-X360.2D, NXL-X1500.1FR et NXL-X1000.1D) ■ Indice d'étanchéité IPX6
• Protection contre les UV, le sel et le brouillard
• Conception de faisceau d'alimentation directe avec fils en cuivre étamé de qualité marine
• Dernière conception d'amplificateur numérique avec technologie SMC

CARACTÉRISTIQUES

• Sélecteur d'entrée (non disponible pour le NXL-X360.2D, le NXL-X1500.1FR et le NXL-X1000.1D)
• Indice d'étanchéité IPX6 ■ Protection contre les UV, le sel et le brouillard
• Conception de faisceau d'alimentation directe avec fils en cuivre étamé de qualité marine
• Dernière conception d'amplificateur numérique avec technologie SMC

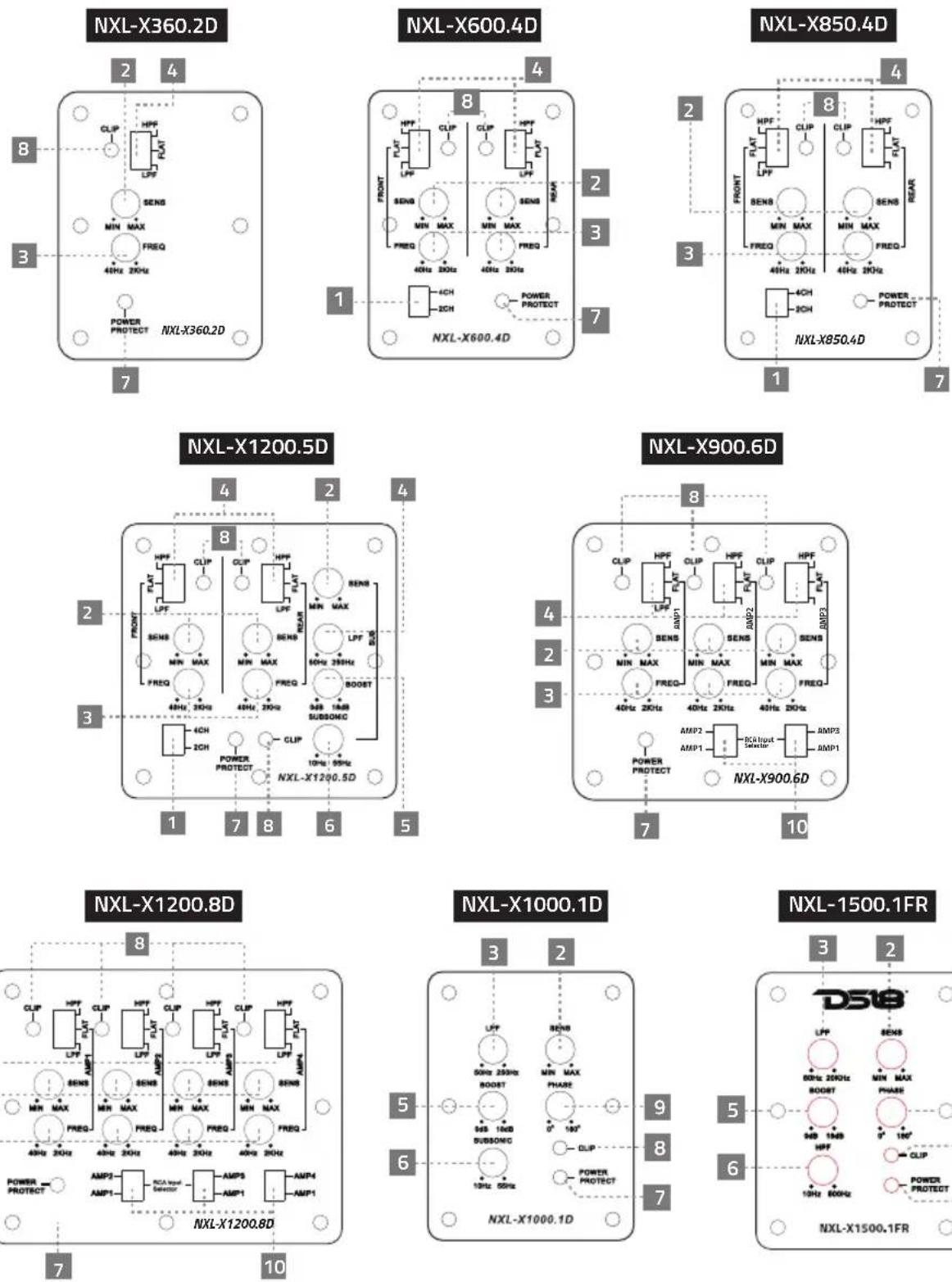

DESCRIPTION DES ÉLÉMENTS

NXL-X AMPS

DESCRIPTION DES ÉLÉMENTS

1. MODE D'ENTRÉE - Sélection du mode :

Lorsque l'interrupteur est réglé sur « 4CH », l'amplificateur ne produira une sortie que sur le canal recevant un signal d'entrée.

En mode « 2CH », CH3 peut recevoir la sortie de CH1, et CH4 peut recevoir la sortie de CH2. Lorsque des signaux d'entrée sont présents à la fois sur CH1 et CH2, les quatre canaux produiront une sortie.

1. SENS - Bouton de réglage du gain d'entrée, allant de 0,25 V à 6 V de signal d'entrée.
2. FREQ - Bouton de réglage de la fréquence, le crossover varie de 40 Hz à 2 kHz sur les canaux pleine gamme et de 50 Hz à 250 Hz pour les canaux de subwoofer.
3. LPF / FLAT / HPF - Sélecteur de crossover pour HPF (passe-haut) / LPF (passe-bas) / FLAT (pleine gamme) sur les canaux avant ou arrière.
4. BASS BOOST - Ajuste le niveau du boost de basses à 42 Hz de l'amplificateur, jusqu'à 18 dB.
5. CROSSOVER SUBSONIQUE - Ajuste le réglage de fréquence du crossover subsonique. La plage de fréquences est de 10 Hz à 55 Hz. Les fréquences inférieures au réglage seront filtrées du signal audio.
6. Indicateur POWER/PROTECT - À la mise sous tension de l'appareil, la LED s'allume en bleu. Si l'appareil entre en mode de protection, la LED passe à une couleur rouge bien visible.
7. CLIP - Lorsque le signal est écrêté, la LED devient JAUNE.
8. PHASE - Le réglage de phase synchronise la phase de la sortie de votre subwoofer avec celle des autres haut-parleurs de la voiture. Réglez votre ampli sur 0 et écoutez un morceau avec des basses. Ensuite, réglez la phase sur 180 degrés et vérifiez si la sortie des basses s'améliore ou se dégrade avec le même morceau. Laissez le commutateur sur le réglage qui donne les meilleurs résultats.
9. SÉLECTEUR D'ENTRÉE - Choix de la source du signal d'entrée : lorsque vous avez le choix entre trois, deux ou une seule paire de signaux provenant de l'autoradio, utilisez le commutateur Amp2 pour désigner la source de signal préférée entre Amp1 et Amp2.

Alternativement, le commutateur Amp3 peut être utilisé pour déterminer la source du signal d'entrée, vous permettant de choisir entre Amp1 et Amp3.

DESCRIPTION DES ÉLÉMENTS

1. MODE D'ENTRÉE - Sélection du mode : lorsque le commutateur est sur "4CH", il n'y aura de sortie que sur le canal où il y a une entrée ; lorsque le commutateur est sur "2CH", CH3 peut prendre la sortie de CH1, CH4 peut prendre la sortie de CH2 ; s'il y a une entrée sur CH1 et CH2, il y aura une sortie sur les 4 canaux.
2. SENSIBILITÉ - Bouton de réglage du gain d'entrée, variant de 0,25 V à 6 V de signal d'entrée.
3. FRÉQUENCE - Bouton de réglage de la fréquence, les plages de crossover de 40 Hz à 2 kHz sur les canaux pleine gamme et de 50 Hz à 250 Hz pour le canal subwoofer.
4. LPF / FLAT / HPF - Sélecteur X-OVER pour HPF (passe-haut) / LPF (passe-bas) / FLAT (pleine gamme) sur le canal avant ou arrière.
5. RENFORCEMENT DES GRAVES - Réglez le niveau de renforcement des graves à 42 Hz des amplificateurs jusqu'à 18 dB.
6. CROSSOVER SUBSONIQUE - Réglez la configuration de fréquence du crossover subsonique. La plage de fréquence est de 10 Hz à 55 Hz. Les fréquences inférieures au réglage seront filtrées du signal audio.
7. MARCHE/PROTECTION : lorsque les appareils sont allumés, la LED s'allume en BLEU. Lorsque l'appareil entre en protection, la LED s'allume en ROUGE.
8. CLIP : lorsque le signal est écrêté, la LED s'allume en jaune.
9. PHASE - Le réglage de phase synchronise la phase de la sortie de votre subwoofer avec celle des autres haut-parleurs de la voiture. Mettez votre amplificateur à 0 et écoutez un morceau avec un peu de basse. Ensuite, réglez la configuration de Phase sur 180 degrés et voyez si la sortie des graves s'améliore ou se dégrade avec le même morceau. Laissez l'interrupteur sur la configuration qui donne les meilleurs résultats.
10. SÉLECTEUR D'ENTRÉE : sélectionnez la source d'entrée du signal pour Amp2 et Amp3, au cas où vous auriez 3, 2 ou 1 paire de signaux de l'unité principale. Utilisez l'interrupteur Amp2 pour sélectionner l'entrée du signal depuis Amp1 ou Amp2. Utilisez l'interrupteur Amp3 pour sélectionner l'entrée du signal depuis Amp1 ou Amp3.

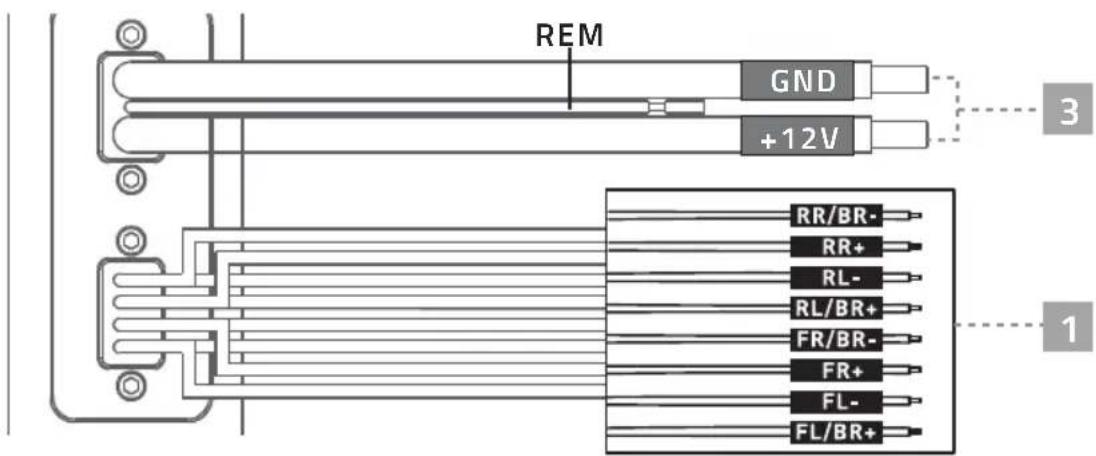

CONNEXION DU CÂBLAGE

1. SORTIE HAUT-PARLEURS - Câbles de connexion des haut-parleurs.

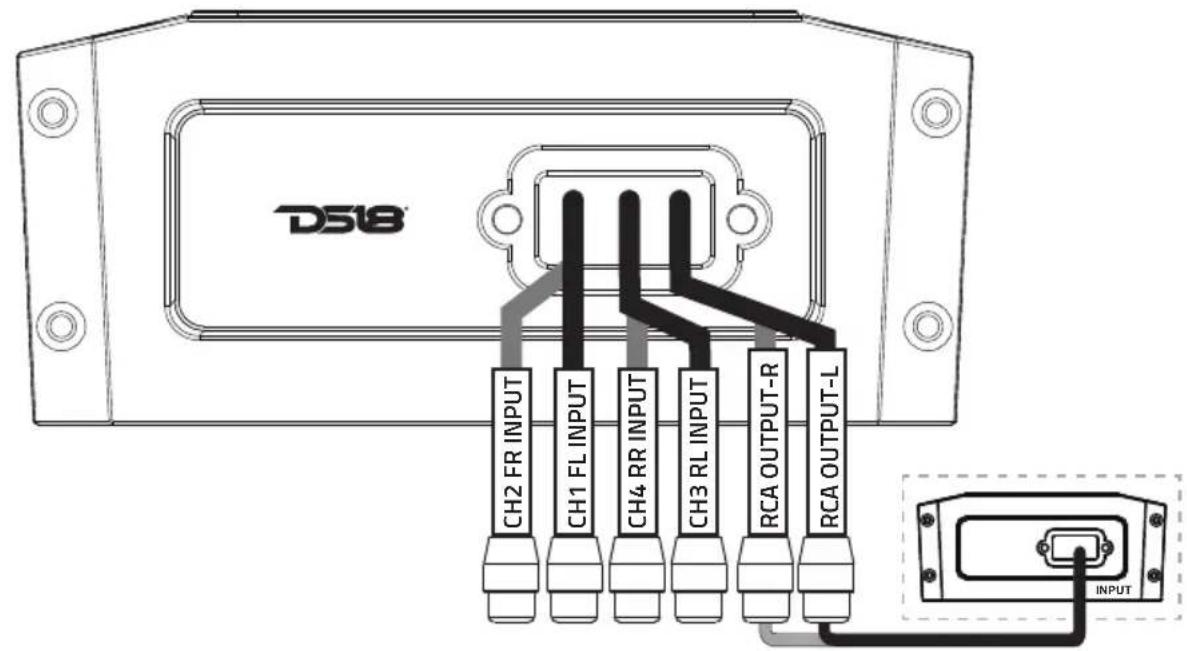

2. ENTRÉE - Entrée de bas niveau, c'est le signal audio RCA provenant de la source (autoradio).
3. ENTRÉE D'ALIMENTATION - Câbles de connexion de l'alimentation.
4. +12V - Borne positive, à l'aide d'un câble de calibre 8Ga ou 4Ga, connectez-la directement à la borne positive (+) de la batterie.
5. REM - Borne pour le câble de télécommande, qui provient de la source et commande la mise sous tension de l'amplificateur. (La tension appliquée doit être comprise entre 10 et 15,5 V CC).
6. GND - Borne de masse, à l'aide d'un câble de calibre 8Ga ou 4Ga, connectez-la au châssis. Gardez la longueur du câble de masse aussi courte que possible.

CONNEXION DU CÂBLAGE

1. SORTIE HAUT-PARLEURS - Câbles de connexion des haut-parleurs.

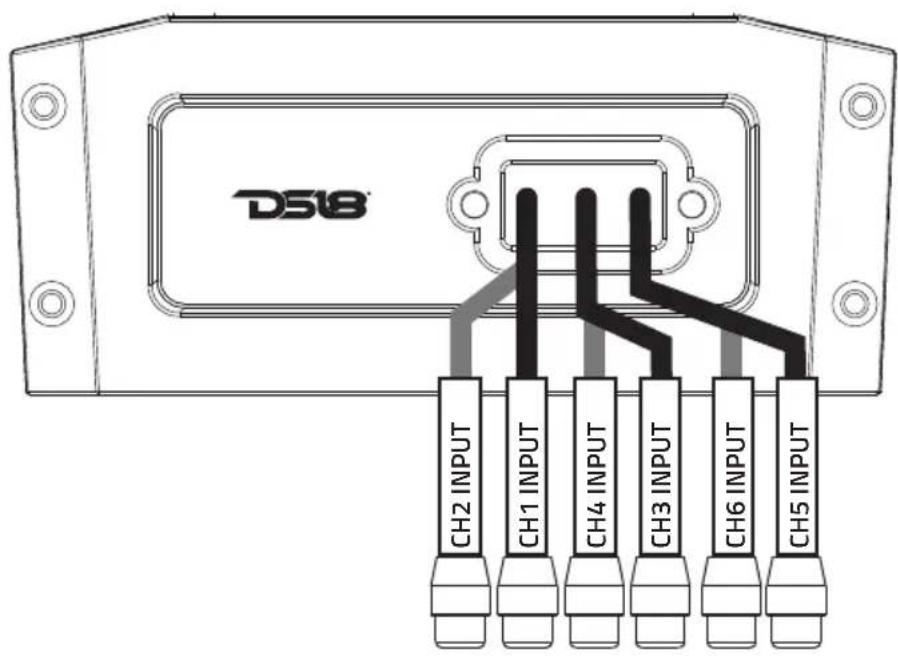

2. ENTRÉE - Entrée de bas niveau, c'est le signal audio RCA provenant de la source (autoradio).
3. ENTRÉE D'ALIMENTATION - Câbles de connexion de l'alimentation.
4. +12V - Borne positive, à l'aide d'un câble de calibre 8Ga ou 4Ga, connectez-la directement à la borne positive (+) de la batterie.
5. REM - Borne de télécommande, qui vient de la source et contrôle la mise sous tension de l'amplificateur. (La tension appliquée doit être comprise entre 10 et 15,5 VDC).
6. GND - Borne de masse, en utilisant un câble de 8Ga ou 4Ga et connectez-le au châssis. Gardez la longueur du câble de masse au minimum.

Sortie de ligne (N/A pour NXL-X1200.5D, NXL-X900.6D et NXL-X1000.1D) utilisez-la pour alimenter un autre amplificateur, par exemple vous pouvez l'utiliser pour ajouter un amplificateur de subwoofer.

Sortie de ligne (Non disponible pour le NXL-X1200.5D, NXL-X900.6D et NXL-X1000.1D) utilisez-la pour alimenter un autre amplificateur, par exemple vous pouvez l'utiliser pour ajouter un amplificateur de subwoofer.

AMPLIFICATEURS NXL-X

LIRE AVANT L'INSTALLATION

1. Assurez-vous de lire et de comprendre attentivement les instructions avant de tenter d'installer ces haut-parleurs.
2. Pour des raisons de sécurité, débranchez la borne négative de la batterie avant de commencer l'installation.
3. Pour un processus d'assemblage plus fluide, nous recommandons de faire passer tous les câbles avant de fixer les haut-parleurs à leurs emplacements désignés. De plus, assurez-vous d'avoir tous les outils nécessaires à portée de main, tels qu'une perceuse, un jeu de clés Allen, des pinces à sertir, un fer à souder, des pinces à dénuder, des gaines thermorétractables, etc. Cette préparation simplifiera la procédure d'installation.
4. Utilisez des connecteurs de haute qualité pour une installation fiable et pour minimiser les pertes de signal ou de puissance.
5. Faites preuve de prudence et de réflexion avant de percer ! Veillez à éviter de couper ou de percer par inadvertance des réservoirs de gaz, des conduites de carburant, des conduites de frein ou hydrauliques, des conduites de vide ou des câblages électriques lors de travaux sur un véhicule. Pour les installations sur bateau, faites preuve de la même prudence pour éviter de couper ou de percer la coque principale.
6. Ne placez jamais les câbles à proximité des conduites de carburant ou des câbles d'alimentation (si possible), et ne faites jamais passer les fils sous le véhicule ; faire passer les fils à l'intérieur du véhicule ou de la zone de la coque offre la meilleure protection.
7. Évitez de faire passer les câbles sur ou à travers des bords tranchants. Pour garantir la sécurité des câbles, utilisez des passe-fils en caoutchouc ou en plastique lors du passage des fils à travers les surfaces métalliques, en particulier la cloison pare-feu.

INSTALLATION DE L'AMPLIFICATEUR

Les amplificateurs sont généralement montés dans des compartiments fermés du véhicule ou du bateau. Choisissez un emplacement qui assure une ventilation adéquate pour l'amplificateur. Évitez de monter l'amplificateur dans des zones exposées. Fixez l'amplificateur avec les vis fournies. Avant de fixer l'amplificateur, inspectez soigneusement l'emplacement de montage pour vous assurer de ne pas percer ou endommager des lignes électriques, hydrauliques, de fluide ou de carburant.

1. Avant de commencer, déconnectez le câble négatif de la batterie et isolez son extrémité avec du ruban adhésif pour éviter tout contact avec la batterie.
2. Faites passer un câble de section appropriée de la batterie à l'amplificateur. Planifiez soigneusement cette partie de l'installation. Ce câble transporte un courant très élevé. S'il venait à court-circuiter avec la carrosserie et qu'il n'est pas correctement fusible, il pourrait provoquer un incendie.
3. Connectez le câble d'alimentation à la batterie à l'aide d'un fusible capable de supporter le courant total de tous les amplificateurs connectés. Placez le fusible le plus près possible de la batterie.

LIRE AVANT L'INSTALLATION

1. Assurez-vous de lire attentivement et de comprendre les instructions avant d'essayer d'installer ces haut-parleurs.
2. Par sécurité, déconnectez la borne négative de la batterie avant de commencer l'installation.
3. Pour faciliter le montage, nous vous suggérons de faire passer tous les câbles avant de monter les haut-parleurs en place. Ayez également à portée de main tous vos outils : perceuse, jeu de clés Allen, pince à sertir, fer à souder, pince à dénuder, gaine thermorétractable, etc.
4. Utilisez des connecteurs de haute qualité pour une installation fiable et pour minimiser la perte de signal ou d'énergie.
5. Réfléchissez avant de percer ! Faites attention à ne pas couper ou percer les réservoirs d'essence, les conduites de carburant, les conduites hydrauliques ou de frein, les conduites de vide ou le câblage électrique lorsque vous travaillez sur un véhicule. Si l'installation se fait sur un bateau, faites attention à ne pas couper ou percer la coque principale.
6. Ne placez jamais les câbles à proximité des conduites de carburant ou d'énergie (si possible), et ne faites pas passer les câbles sous le véhicule. Faire passer les câbles à l'intérieur du véhicule ou de la zone de la coque offre la meilleure protection.
7. Évitez de faire passer les câbles sur ou à travers des bords tranchants. Utilisez des passe-fils en caoutchouc ou en plastique pour protéger tout câble traversant le métal, en particulier au niveau du pare-feu.

INSTALLATION DE L'AMPLIFICATEUR

Les amplificateurs sont généralement montés dans des compartiments fermés du véhicule ou du bateau. Choisissez un emplacement qui assure une ventilation adéquate pour l'amplificateur. Évitez de monter l'amplificateur dans des zones exposées.

Fixez l'amplificateur avec les vis fournies. Avant de fixer l'amplificateur, inspectez soigneusement l'emplacement de montage pour vous assurer de ne pas percer ou endommager des lignes électriques, hydrauliques, de fluide ou de carburant.

1. Avant de commencer, débranchez le câble négatif de la batterie, puis collez l'extrémité avec du ruban adhésif pour l'isoler de la batterie.
2. Tirez un câble de section appropriée de la batterie à l'amplificateur. Planifiez soigneusement cette partie de l'installation. Ce câble transporte un courant très élevé. S'il y a un court-circuit quelque part et qu'il n'est pas correctement protégé par un fusible, il pourrait prendre feu.
3. Connectez le câble d'alimentation à la batterie en utilisant un fusible capable de supporter le courant total de tous les amplificateurs connectés. Attendez la fin et placez le fusible aussi près que possible de la batterie.
4. Localisez la surface métallique nue la plus proche de l'amplificateur pour établir une connexion à la masse. Enlevez soigneusement toute peinture ou antirouille de la carrosserie en ponçant, meulant ou grattant, et fixez solidement la masse à l'aide d'une vis. Dans certains véhicules ou bateaux, une connexion directe à la batterie est nécessaire pour le fil de masse. Utilisez un fil de section appropriée et de couleur distincte pour l'identifier clairement comme fil de masse, évitant toute confusion avec les fils positifs.

Il est conseillé d'évaluer la qualité de la connexion à la masse à l'aide d'un ohmmètre, en mesurant la résistance entre le câble de masse et le câble négatif de la batterie. Cette étape permet de garantir une connexion solide et à faible résistance. Gardez à l'esprit que certains alliages utilisés dans les véhicules modernes peuvent ne pas offrir une mise à la masse optimale. Si vous pensez que cela peut être le cas, il est prudent de consulter le fabricant du véhicule pour obtenir des conseils.

1. Acheminez le fil de haut-parleur vers les haut-parleurs respectifs. Nous recommandons de laisser un peu de fil supplémentaire à ce stade, qui pourra être rangé plus tard si nécessaire. Notamment, cet amplificateur possède une conception multicanal, avec plusieurs sorties haut-parleur. Son faisceau est équipé d'un surmoulage, qui doit être connecté avec soin et de manière ordonnée.

Lors de ces connexions, dénudez soigneusement le fil et torsadez solidement les brins exposés. Utilisez des connecteurs marins étanches à buttage isolés pour une jonction fiable et résistante à l'eau. Il est crucial d'empêcher les fils d'entrer en contact les uns avec les autres, car un contact peut déclencher le mode de protection de l'amplificateur.

1. Connectez les fils des haut-parleurs à l'amplificateur et aux haut-parleurs (assurez-vous que l'amplificateur est éteint au préalable). Vérifiez que la polarité (+) et (-) est correcte.
2. Connectez le fil de télécommande et le signal audio RCA de l'autoradio à l'amplificateur.
3. Si vous n'avez pas encore effectué cette étape, procédez maintenant au montage de l'amplificateur. Il est important de noter que vous ne devez rebrancher le câble négatif à la batterie qu'après avoir terminé avec succès le processus de montage de l'amplificateur.
4. Vous pouvez maintenant allumer votre amplificateur ! L'amplificateur de la série NXL-X est équipé de commandes essentielles pour optimiser votre système de haut-parleurs, notamment les réglages de crossover et de gain. Ajustez finement ces paramètres pour obtenir un résultat de qualité sonore optimale.

AVERTISSEMENT

L'installation professionnelle par un revendeur agréé DS18 amps est fortement recommandée ! Sinon, les performances de votre nouvel équipement pourraient ne pas être satisfaisantes. Si vous décidez de faire votre propre installation, veuillez lire et suivre ce manuel très attentivement. Le non-respect de cette consigne peut compromettre l'intégrité de ce produit, de votre véhicule, et éventuellement annuler la garantie du produit.

1. Trouvez la zone de métal nu la plus proche de l'amplificateur pour la mise à la terre. Poncez, meulez ou grattez toute la peinture et la couche de base de l'habitacle et vissez solidement le fil de terre en place.

Sur certains véhicules ou bateaux, le câble de terre doit aller directement à la batterie. Utilisez un câble de couleur et de taille appropriées pour l'identifier comme câble de terre et évitez de le mélanger avec le câble positif.

Il est conseillé de tester la terre avec un ohmmètre entre le câble de terre et le câble négatif de la batterie pour assurer une bonne connexion à faible résistance. Certains alliages utilisés dans les véhicules modernes n'offrent pas la meilleure terre. Si vous pensez que c'est le cas, consultez d'abord le fabricant du véhicule.

1. Acheminez le câble du haut-parleur jusqu'aux haut-parleurs. Il est conseillé de laisser un peu de fil en plus à ce stade. Vous pourrez l'ajuster plus tard. Cet amplificateur a une conception multicanal, ce qui signifie qu'il possède plus d'un canal de sorties haut-parleur. Il est équipé d'un faisceau surmoulé. Connectez-le avec soin et propreté ; dénudez le fil en arrière, torsadez les fils exposés et utilisez un connecteur ou une épissure marine étanche isolée. Si les fils entrent en contact, l'amplificateur passera en mode de protection.
2. Connectez les câbles des haut-parleurs à l'amplificateur et aux haut-parleurs (assurez-vous que l'amplificateur est éteint au préalable). Assurez-vous que la polarité (+) et (-) est correcte.
3. Connectez le câble de télécommande et le signal audio RCA de l'unité principale à l'amplificateur.
4. Si vous ne l'avez pas encore fait, montez l'amplificateur maintenant. Ce n'est qu'après cette étape que vous reconnecterez le câble négatif à la batterie.
5. C'est maintenant un bon moment pour allumer l'amplificateur pour la première fois. Cet amplificateur de la série NXL-X dispose de tous les contrôles nécessaires pour ajuster votre système de haut-parleurs, comme le crossover et le réglage du gain. Il est temps de les régler en conséquence pour obtenir un bon résultat en qualité sonore.

PRÉCAUTION

L'installation professionnelle par un revendeur agréé d'amplificateurs DS18 est fortement recommandée ! Sinon, les performances de votre nouvel équipement pourraient ne pas être satisfaisantes. Si vous décidez de faire votre propre installation, lisez et suivez ce manuel avec beaucoup d'attention. Le non-respect de ces instructions peut compromettre l'intégrité de ce produit, de votre véhicule et éventuellement annuler la garantie du produit.

NXL-X360.2D

CONNEXION DES ENCEINTES EN MODE STÉRÉO 2 CANAUX

CONNEXION DES ENCEINTES EN MODE STÉRÉO 2 CANAUX

NXL-X360.2D

CONNEXION DES ENCEINTES 1 CANAL

CONNEXION DES ENCEINTES 1 CANAL

MÉDIUM / PLEINE GAMME OU SUBWOOFER / (4-8 OHM) MÉDIUM / PLEINE GAMME OU SUBWOOFER / (4-8 OHM) Fusible marin inclus pour la protection contre les courts-circuits.

BATTERIE BATTERIE

CÂBLAGE / CÂBLAGE

NXL-X600.4D

NXL-X850.4D

CONNEXION DES ENCEINTES EN MODE STÉRÉO 4 CANAUX CONNEXION DES ENCEINTES EN MODE STÉRÉO 4 CANAUX

NXL-X600.4D

NXL-X850.4D

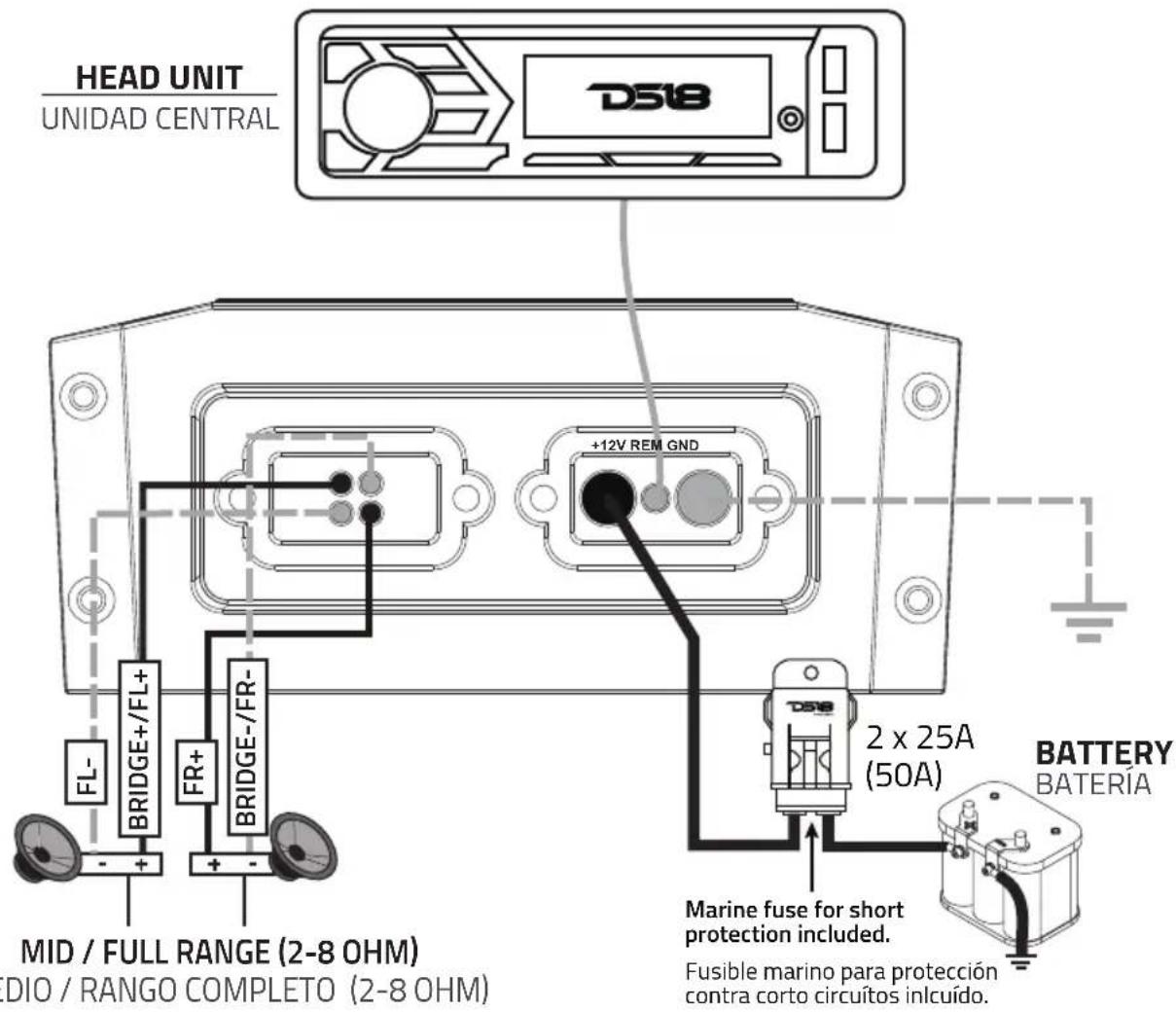

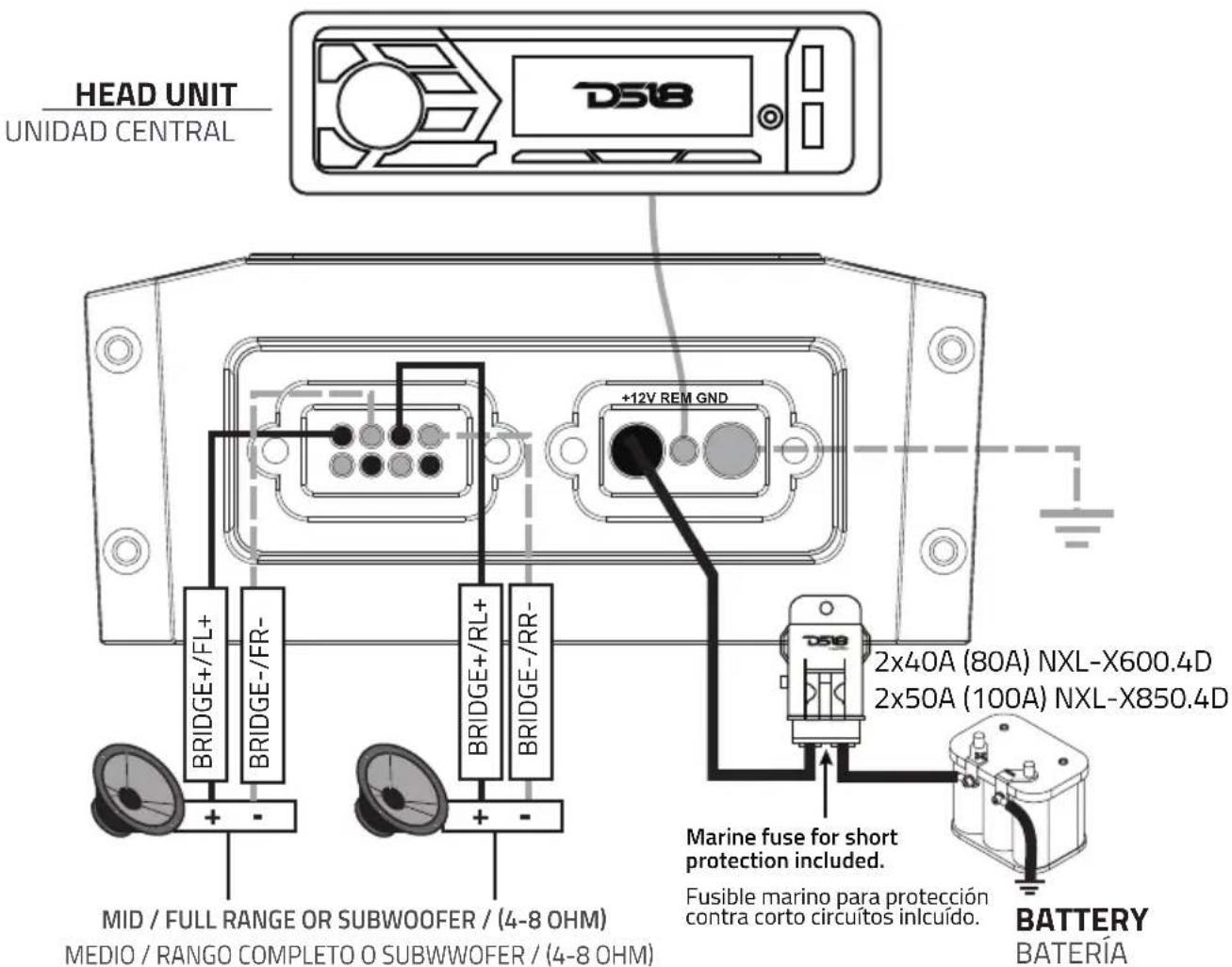

CONNEXION DES ENCEINTES 2 CANAUX

CONNEXION DES ENCEINTES 2 CANAUX

NXL-X1200.5D

CONNEXION DES HAUT-PARLEURS EN MODE STÉRÉO À 5 CANAUX

CONNEXION DES HAUT-PARLEURS EN MODE STÉRÉO À 5 CANAUX

NXL-X1200.5D

CONNEXION DES HAUT-PARLEURS À 2 CANAUX

CONNEXION DES HAUT-PARLEURS À 2 CANAUX

BATTERIE

NXL-X900.6D

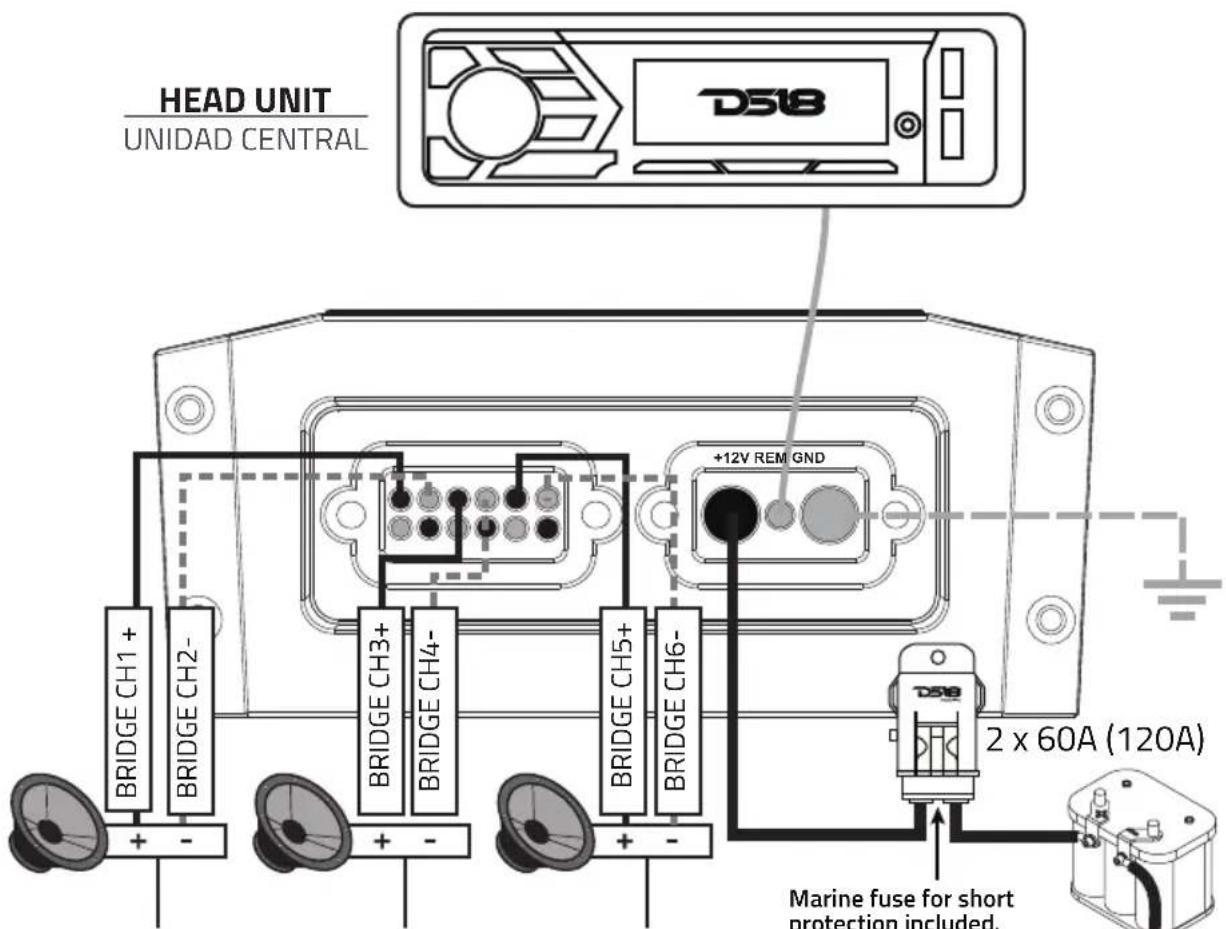

CONNEXION DES HAUT-PARLEURS EN MODE STÉRÉO À 6 CANAUX

CONNEXION DES HAUT-PARLEURS EN MODE STÉRÉO À 6 CANAUX

NXL-X900.6D

CONNEXION DES HAUT-PARLEURS À 3 CANAUX

CONNEXION DES HAUT-PARLEURS À 3 CANAUX

MÉDIUM / PLEINE GAMME OU SUBWOOFER / (4-8 OHM) Fusible marin inclus pour la protection contre les courts-circuits.

BATTERIE

BATTERIE

CÂBLAGE

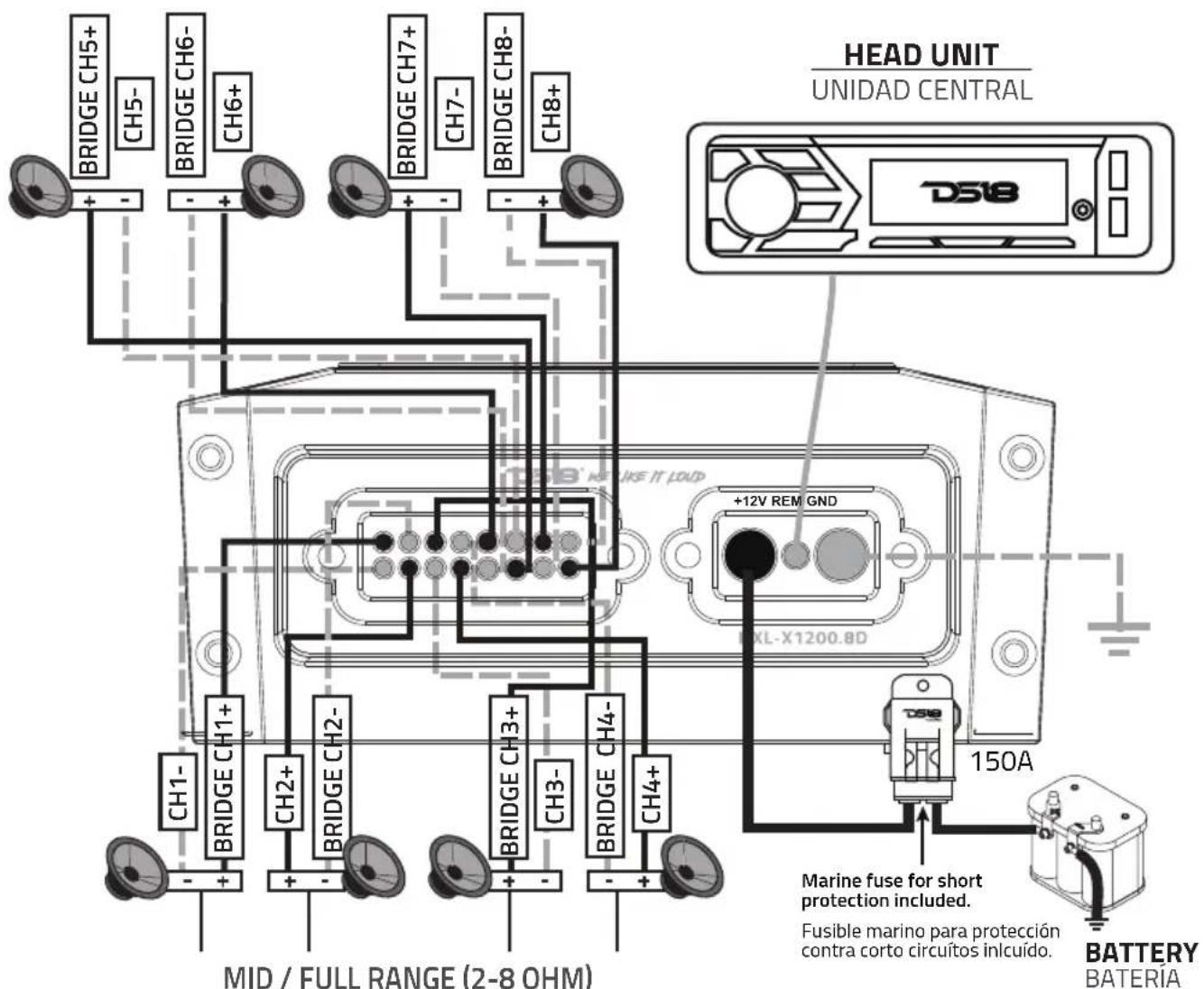

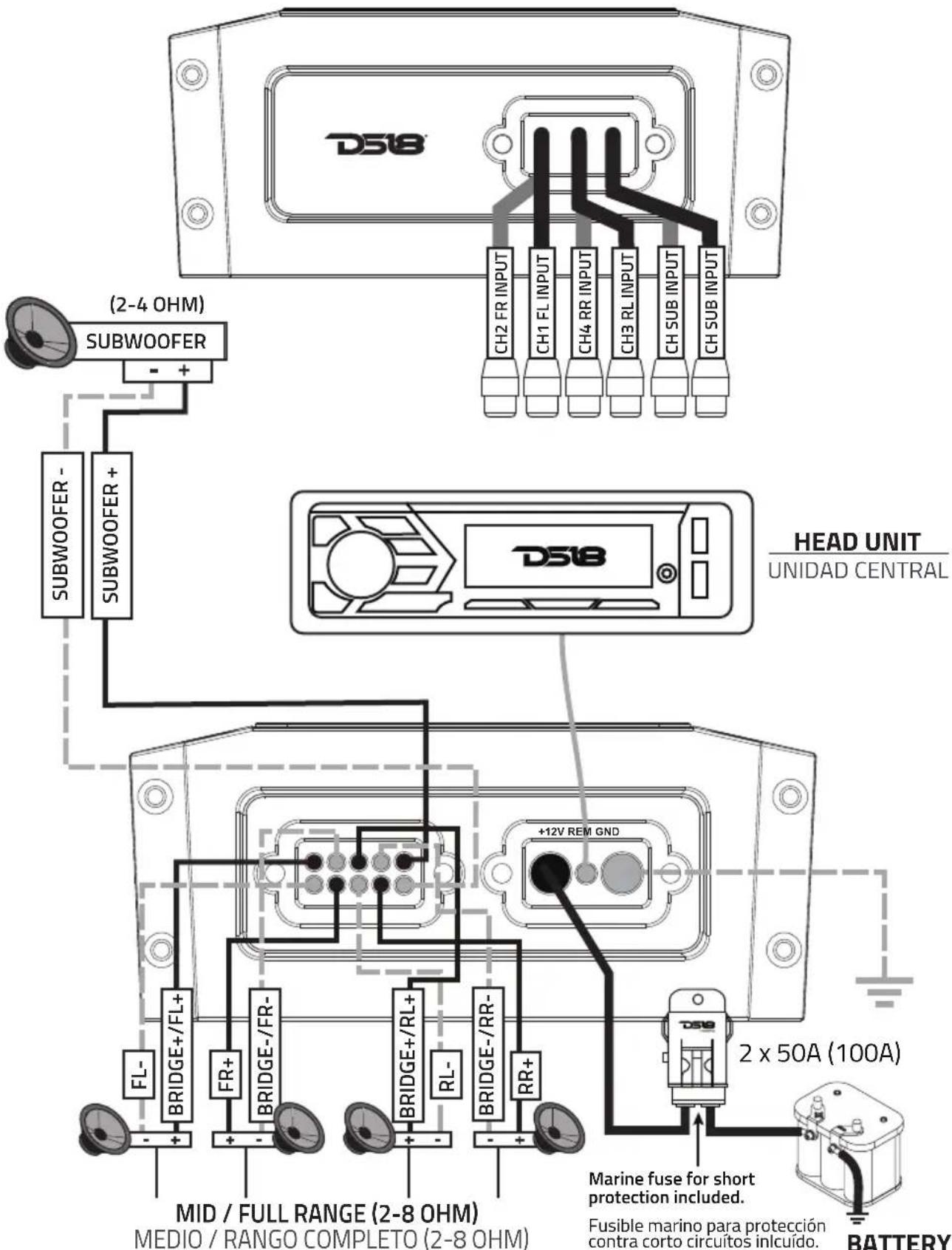

NXL-X1200.8D

CONNEXION DES HAUT-PARLEURS EN MODE STÉRÉO 8 CANAUX

CONNEXION DES HAUT-PARLEURS EN MODE STÉRÉO 8 CANAUX

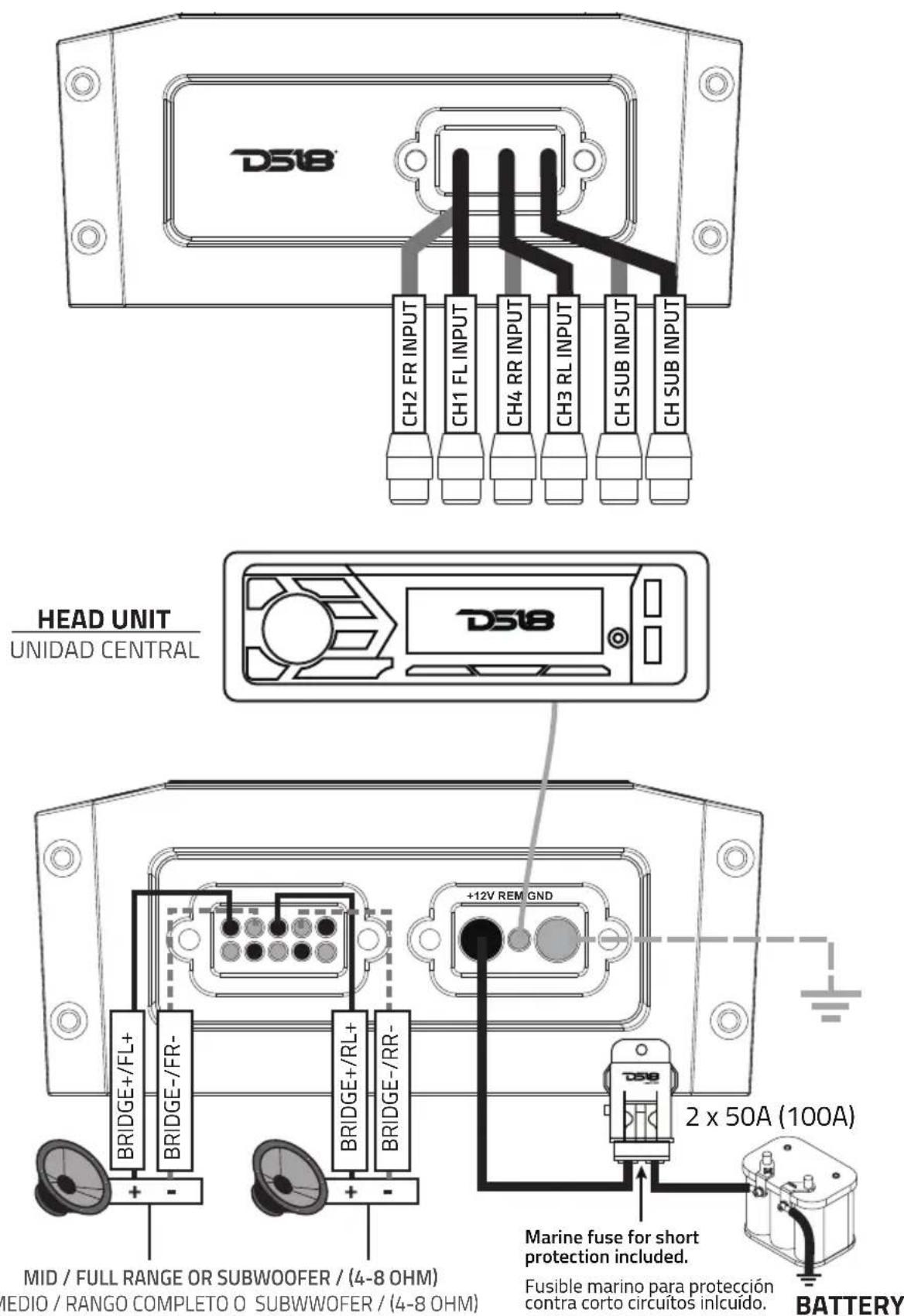

NXL-X1200.8D

CONNEXION DES HAUT-PARLEURS 4 CANAUX

CONNEXION DES HAUT-PARLEURS 4 CANAUX

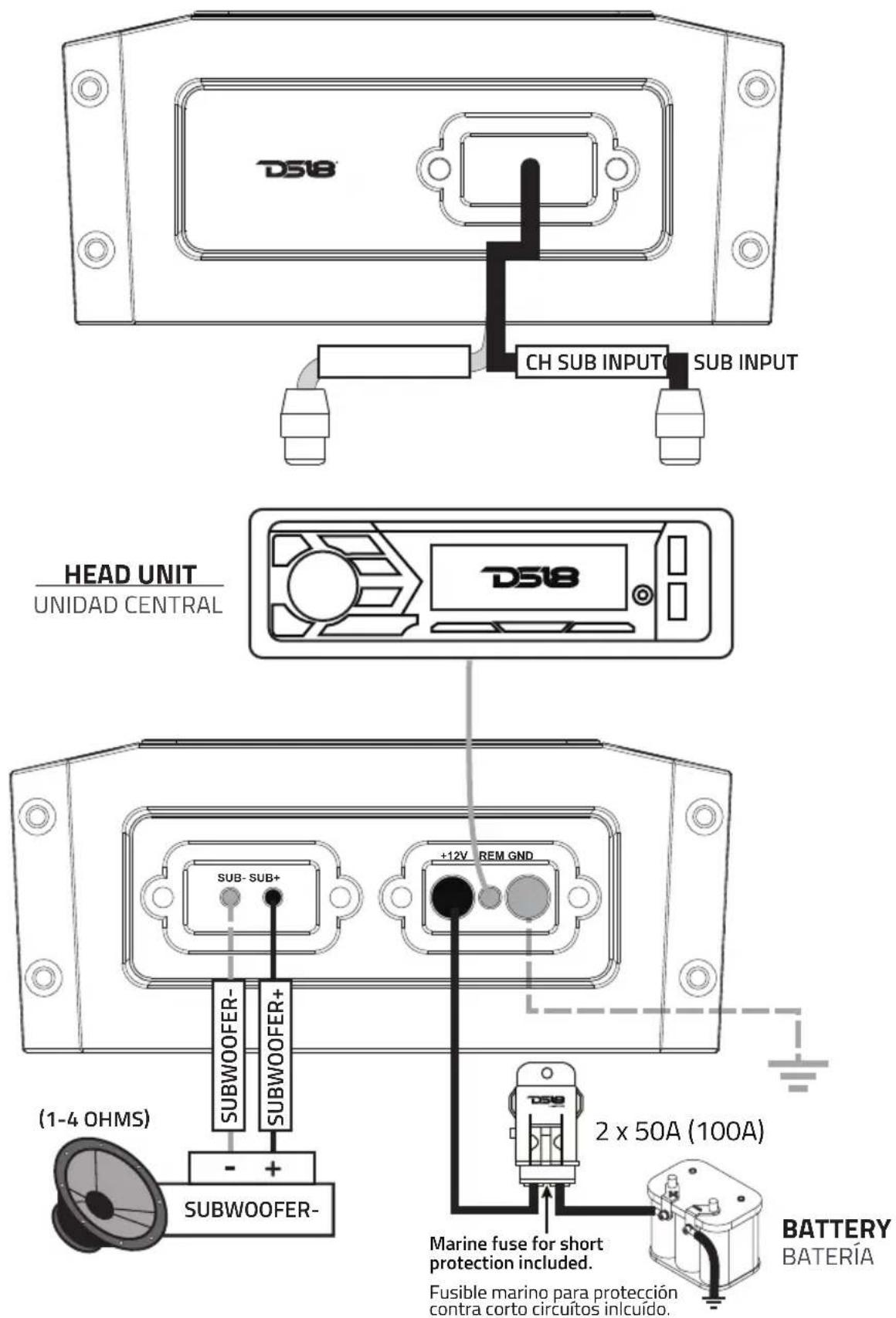

NXL-X1000.1D

CONNEXION DES HAUT-PARLEURS 1 CANAL

CÂBLAGE

NXL-X1500.1FR

CONNEXION DES HAUT-PARLEURS 1 CANAL

CONNEXION DES HAUT-PARLEURS 1 CANAL

SPÉCIFICATIONS

PUISSANCE

Watts totaux (crête) 1000W

Puissance RMS @ 4 ohms 2 x 180W

Puissance RMS @ 2 ohms 2 x 250W

Puissance RMS @ 4 ohms en pont 500W

AUDIO

Réponse en fréquence 10Hz-20KHz

Rapport signal/bruit 1W @ 4Ω >82dB

Rendement @ 4 ohms 84%

Impédance d'entrée 20K OHM

Séparation des canaux 60dB

Distorsion harmonique totale (THD) < 0.03%

Plage d'entrée de bas niveau 200mV-5V

Filtre sélectionnable (HPF/Full/LPF)

Plage de fréquence du filtre 40Hz-2KHz

CARACTÉRISTIQUES

Classe d'amplificateur ...... Numérique

Type d'amplificateur .... Stéréo pleine gamme

Nombre de canaux 2

Impédance minimale.... 2 Ohms (stéréo) / 4 Ohms (ponté)

Indicateur LED ...... Alimentation | Protection | Écrêtage

Taille d'entrée d'alimentation ....8GA OFC étamé

Taille de fusible....2 x 25A (50A)

Protection thermique.....Oui (75°C)

Protection contre la surcharge ....Oui

Protection de sortie contre les courts-circuits......Oui

Protection d'entrée de tension....Oui (7-16V)

Couleur du corps | Finition .... Aluminium brossé noir

CARACTÉRISTIQUES SUPPLÉMENTAIRES

Sortie audio RCA Oui

Indice d'étanchéité / Classification à l'épreuve de l'eau IP67

Protection UV / contre le brouillard salin......Oui / Oui

Conception du faisceau d'alimentation directe......Oui / Oui

Fiche de connexion rapide ....Oui / Oui

Technologie de composants à montage en surface ....Oui / Oui

Porte-fusible de qualité marine .... Oui / Oui

MESURES / MESURES

Longueur totale 8,3" / 211 mm

Largeur totale....4,4" / 112 mm

Hauteur totale 1,77" / 45 mm

Longueur du dissipateur de chaleur 6,7" / 171 mm

Poids unitaire brut....1,6 kg

SPÉCIFICATIONS / SPÉCIFICATIONS

PUISSANCE / PUISSANCE

Watts totaux (crête) / (crête) 1600 W

Puissance RMS @ 4 ohms / Puissance continue @ 4 OHM 4 x 150 W

Puissance RMS @ 2 ohms / Puissance continue @ 2 OHM 4 x 200 W

Puissance RMS @ 4 ohms en pont / Puissance continue @ 4 OHM en pont ....2 x 400 W

AUDIO / AUDIO

Réponse en fréquence / Réponse en fréquence....10 Hz-20 kHz

Rapport signal/bruit 1 W @ 4 Ω / Rapport signal/bruit....>85 dB

Rendement @ 4 ohms / Rendement @ 4 OHM 87 %

Impédance d'entrée / Impédance d'entrée....20 kOHM

Séparation des canaux / Séparation des canaux....60 dB

Distorsion harmonique totale (THD) / Distorsion harmonique totale (THD) ....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../.....< 0,05 %

Plage d'entrée de bas niveau / Plage d'entrée de bas niveau 200 mV-5 V

Croisement sélectionnable / Croisement sélectionnable ....HPF/Full/BPF

Plage du filtre de croisement / Plage du filtre de croisement 40 Hz-2 kHz

CARACTÉRISTIQUES / CARACTÉRISTIQUES

Classe d'amplificateur / Classe d'amplificateurs ...... Numérique / Numérique

Type d'amplificateur : stéréo pleine gamme

Nombre de canaux : 4

Impédance minimale : 2 ohms (stéréo) / 4 ohms (ponté)

Indicateur LED : alimentation | protection | écrêtage

Taille de l'entrée d'alimentation : 8GA OFC étamé

Taille du fusible : 2x40A (80A)

Protection thermique : oui (75°C)

Protection contre la surcharge : oui

Protection de sortie contre les courts-circuits : oui

Protection d'entrée contre les surtensions : oui (7-16V)

Couleur du corps | finition : aluminium noir brossé

CARACTÉRISTIQUES SUPPLÉMENTAIRES

Sélecteur d'entrée 2 canaux / 4 canaux : oui

Sortie audio RCA : oui

Indice d'étanchéité : IP67

Protection UV / contre le brouillard salin.... Oui

Conception du faisceau d'alimentation directe.... Oui

Fiche de connexion rapide.... Oui

Technologie des composants montés en surface.... Oui

Porte-fusible de qualité marine.... Oui

MESURES

Longueur totale 9,92" / 252 mm

Largeur totale 4,4" / 112 mm

Hauteur totale 1,77" / 45 mm

Longueur du dissipateur thermique 9,11" / 231,6 mm

Poids unitaire brut....1,8 kg

SPÉCIFICATIONS

PUISSANCE

Watts totaux (crête) 2400 W

Puissance RMS @ 4 ohms 4 x 200 W

Puissance RMS @ 2 ohms / Puissance continue @ 2 OHM 4 x 300W

Puissance RMS @ 4 ohms en pont / Puissance continue @ 4 OHM en pont ....2 x 600W

AUDIO / AUDIO

Réponse en fréquence / Réponse en fréquence....10Hz-20KHz

Rapport signal/bruit 1W @ 4Ω / Rapport signal/bruit....>83dB

Rendement @ 4 ohms / Rendement @ 4 OHM 83%

Impédance d'entrée / Impédance d'entrée....20K OHM

Séparation des canaux / Séparation des canaux....60dB

Distorsion harmonique totale (THD) / Distorsion harmonique totale (THD) ....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../.....< 0.04%

Plage d'entrée de bas niveau / Plage d'entrée de bas niveau 200mV-5V

Filtre sélectionnable / Filtre sélectionnable.... HPF/Full/LPF

Plage de filtre / Plage de filtre 40Hz-2KHz

CARACTÉRISTIQUES / CARACTÉRISTIQUES

Classe d'amplificateur / Classe d'amplificateur ...... Numérique / Numérique

Type d'amplificateur / Type d'amplificateur ....Stéréo pleine gamme / Stéréo pleine gamme

Nombre de canaux : 4

Impédance minimale : 2 Ohms (stéréo) / 4 Ohms (ponté)

Indicateur LED : Alimentation | Protection | Écrêtage

Taille d'entrée d'alimentation : 8GA OFC étamé

Taille de fusible : 2x50A (100A)

Protection thermique : Oui (78°C)

Protection contre la surcharge : Oui

Protection de sortie contre les courts-circuits : Oui

Protection d'entrée contre les surtensions : Oui (7-16V)

Couleur du corps | Finition : Aluminium noir brossé

CARACTÉRISTIQUES SUPPLÉMENTAIRES

Sélecteur d'entrée 2 canaux / 4 canaux : Oui

Sortie audio RCA : Oui

Indice d'étanchéité : IP67

Protection contre les UV / brouillard salin : Oui

Conception du faisceau d'alimentation directe .... Oui

Fiche de connexion rapide .... Oui

Technologie des composants montés en surface .... Oui

Porte-fusible de qualité marine .... Oui

MESURES

Longueur totale 11,8" / 301 mm

Largeur totale .... 4,4" / 112 mm

Hauteur totale 1,77" / 45 mm

Longueur du dissipateur de chaleur 10,2" / 261 mm

Poids unitaire brut .... 2,4 kg

SPÉCIFICATIONS

PUISSANCE

Puissance totale (crête) 2800 W

Puissance RMS à 4 ohms .... 4 x 150 W + 350 W (SUB)

Puissance RMS à 2 ohms 4 x 200 W + 600 W (SUB)

Puissance RMS @ 4 ohms en pont / Puissance continue @ 4 ohms en pont ....2 x 400W

AUDIO / AUDIO

Réponse en fréquence / Réponse en fréquence....10Hz-20KHz

Rapport signal/bruit 1W @ 4Ω / Rapport signal/bruit....>85dB

Rendement @ 4 ohms / Rendement @ 4 ohms 85%

Impédance d'entrée / Impédance d'entrée....20K OHM

Séparation des canaux / Séparation des canaux....60dB

Distorsion harmonique totale (THD) / Distorsion harmonique totale (THD) ....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../....../.....< 0.05%

Plage d'entrée de bas niveau / Plage d'entrée de bas niveau 200mV-5V

Filtre sélectionnable / Filtre sélectionnable .... (HPF/Full/LPF) / LPF fixe (SUB)

Plage de filtre de croisement / Plage de filtre de croisement 40Hz-2KHz / 50Hz-250Hz (SUB)

Plage de renforcement des basses / Plage de renforcement des basses 0-18dB (SUB)

Fréquence de renforcement des basses / Fréquence de renforcement des basses....42Hz (SUB)

Filtre infrasonique / Filtre infrasonique 10Hz-55Hz (SUB)

CARACTÉRISTIQUES / CARACTÉRISTIQUES

Classe d'amplificateur ...... Numérique

Type d'amplificateur ..... Stéréo pleine gamme + caisson de basses

Nombre de canaux 5

Impédance minimale....2 Ohms (stéréo) / 4 Ohms (ponté) / 2 Ohms (SUB)

Indicateur LED ...... Alimentation | Protection | Écrêtage

Taille d'entrée d'alimentation ....4GA OFC étamé

Taille de fusible....2 x 50A (100A)

Protection thermique......Oui (75°C)

Protection contre la surcharge ....Oui

Protection de sortie contre les courts-circuits......Oui

Protection d'entrée de tension....Oui (7-16V)

Couleur du corps | Finition ...... Aluminium brossé noir

CARACTÉRISTIQUES SUPPLÉMENTAIRES

Sélecteur d'entrée 2 canaux / 4 canaux...... Oui / Entrée SUB dédiée

Sortie audio RCA Non

Indice d'étanchéité / Classification à l'épreuve de l'eau IP67

Protection UV / contre le brouillard salin....Oui / Oui

Conception du faisceau d'alimentation directe....Oui / Oui

Fiche de connexion rapide....Oui / Oui

Technologie de composants à montage en surface....Oui / Oui

Porte-fusible de qualité marine....Oui / Oui

MESURES / MESURES

Longueur totale 12,67" / 322 mm

Largeur totale....4,4" / 112 mm

Hauteur totale 1,77" / 45 mm

Longueur du dissipateur de chaleur 11,87" / 301,7 mm

Poids unitaire brut....2,4 kg

SPÉCIFICATIONS / SPÉCIFICATIONS

PUISSANCE / PUISSANCE

Watts totaux (crête) / (crête) 3000 W

Puissance RMS @ 4 ohms / Puissance continue @ 4 OHM 6 x 150 W

Puissance RMS @ 2 ohms / Puissance continue @ 2 OHM 6 x 250 W

Puissance RMS @ 4 ohms en pont / Puissance continue @ 4 OHM en pont ....3 x 500 W

AUDIO / AUDIO

Réponse en fréquence / Réponse en fréquence....10 Hz-20 kHz

Rapport signal/bruit 1 W @ 4 Ω: / Rapport signal/bruit....>84 dB

Rendement @ 4 ohms / Efficacité @ 4 OHM 87 %

Impédance d'entrée / Impédance d'entrée....20 kΩ

Séparation des canaux / Séparation des canaux....60 dB

Distorsion harmonique totale (THD) / Distorsion harmonique totale (THD) ........ < 0,03 %

Plage d'entrée de niveau bas / Plage d'entrée de bas niveau 200 mV-5 V

Filtre sélectionnable / Filtre sélectionnable....(HPF/Full/LPF)

Plage du filtre / Plage du filtre....40 Hz-2 kHz

CARACTÉRISTIQUES / CARACTÉRISTIQUES

Classe d'amplificateur / Classe d'amplificateurs ...... Numérique / Numérique

Type d'amplificateur : stéréo pleine gamme

Nombre de canaux : 6

Impédance minimale : 2 ohms (stéréo) / 4 ohms (ponté)

Indicateur LED : alimentation | protection | écrêtage

Taille d'entrée d'alimentation : 4GA OFC étamé

Taille de fusible : 2 x 60 A (120 A)

Protection thermique : oui (75 °C)

Protection contre les surcharges : oui

Protection de sortie contre les courts-circuits : oui

Protection d'entrée contre les surtensions : oui (7-16 V)

Couleur du corps | finition : aluminium noir brossé

CARACTÉRISTIQUES SUPPLÉMENTAIRES

Sélecteur d'entrée 2 canaux / 4 canaux : oui (2/4/6 canaux)

Sortie audio RCA : non

Indice de protection contre l'eau : IP67

Protection UV / contre le brouillard salin......Oui

Conception du faisceau d'alimentation directe....Oui

Fiche de connexion rapide ....Oui

Technologie des composants à montage en surface ......Oui

Porte-fusible de qualité marine ....Oui

MESURES

Longueur totale 14" / 360mm

Largeur totale....4.4" / 112mm

Hauteur totale 1.77" / 45mm

Longueur du dissipateur de chaleur 12.5" / 320mm

Poids unitaire brut....2.6kg

SPÉCIFICATIONS

PUISSANCE

Watts totaux (crête) 2800W

Puissance RMS @ 4 ohms 8 x 150W

Puissance RMS @ 2 ohms / Puissance continue @ 2 OHM 8 x 220W

Puissance RMS @ 4 ohms en pont / Puissance continue @ 4 OHM en pont ....4 x 450W

AUDIO / AUDIO

Réponse en fréquence / Réponse en fréquence.... 10Hz-20kHz

Rapport signal/bruit 1W @ 4Ω: / Rapport signal/bruit....>>80dB

Rendement @ 4 ohms / Rendement @ 4 OHM 81%

Impédance d'entrée / Impédance d'entrée....20K OHM

Séparation des canaux / Séparation des canaux....60dB

Distorsion harmonique totale (THD) / Distorsion harmonique totale (THD) ....<0.04%

Plage d'entrée de niveau faible / Plage d'entrée de niveau faible 200mV-5V

Filtre sélectionnable / Filtre sélectionnable .... Oui / Oui (HPF/Full/LPF)

Plage de filtre / Plage de filtre....40Hz-2kHz

CARACTÉRISTIQUES / CARACTÉRISTIQUES

Classe d'amplificateur / Classe d'amplificateur ...... Numérique / Numérique

Type d'amplificateur / Type d'amplificateur .... Stéréo pleine gamme / Stéréo pleine gamme

Nombre de canaux : 8

Impédance minimale : 2 Ohms (stéréo) / 4 Ohms (ponté)

Indicateur LED : Alimentation | Protection | Écrêtage

Taille d'entrée d'alimentation : câble OFC étamé 4GA

Taille de fusible : 150A

Protection thermique : Oui (75°C)

Protection contre la surcharge : Oui

Protection de sortie contre les courts-circuits : Oui

Protection d'entrée contre les surtensions : Oui (7-16V)

Couleur du boîtier | Finition : Aluminium brossé noir

CARACTÉRISTIQUES SUPPLÉMENTAIRES

Sélecteur d'entrée des canaux : Oui (2/4/6/8 canaux)

Sortie audio RCA : Non

Indice de protection contre l'eau : IP67

Protection contre les UV et le brouillard salin : Oui

Conception du faisceau d'alimentation directe....Oui

Fiche de connexion rapide....Oui

Technologie des composants montés en surface....Oui

Porte-fusible de qualité marine....Oui

MESURES

Longueur totale 14" / 360mm

Largeur totale....4.4" / 112mm

Hauteur totale 1.77" / 45mm

Longueur du dissipateur de chaleur 12.5" / 320mm

Poids brut unitaire....2.5kg

SPÉCIFICATIONS

PUISSANCE

Watts totaux (crête) 2000W

Puissance RMS @ 4 ohms 350W

Puissance RMS @ 2 ohms 600W

Puissance RMS @ 1 ohm / Puissance continue @ 1 OHM 1000W

AUDIO / AUDIO

Réponse en fréquence / Réponse en fréquence....10Hz-250Hz

Rapport signal/bruit 1W @ 4Ω: / Rapport signal/bruit....>82dB

Rendement @ 4 ohm / Efficacité @ 4 OHM 83%

Impédance d'entrée / Impédance d'entrée....20K OHM

Distorsion harmonique totale (THD) / Distorsion harmonique totale (THD) ....... < 0.05%

Plage d'entrée de bas niveau / Plage d'entrée de bas niveau 200mV-5V

Croisement sélectionnable / Croisement sélectionnable.... LPF fixe / Fixe

Plage du filtre de croisement / Plage d'augmentation des basses....50Hz-250Hz

Plage de renforcement des basses / Plage de renforcement des graves 0-18dB

Fréquence de renforcement des basses / Fréquence du renforcement des graves 42Hz

Filtre infrasonique / Filtre infrasonique.... 10Hz-55Hz

Sélecteur de phase / Sélecteur de phase 0-180°

CARACTÉRISTIQUES / CARACTÉRISTIQUES

Classe d'amplificateur / Clase de Amplificadores ...... Numérique / Digital

Type d'amplificateur / Tipo de Amplificador Monobloc Subwoofer / Subwoofer Monobloque

Nombre de canaux / Número de Canales 1

Impédance minimale / Impedancia Mínima....1 Ohm

Indicateur LED / Indicador Led ...... Alimentation | Protection | Écrêtage / Encendido | Protección | Recorte

Taille d'entrée d'alimentation / Tamaño de Entrada de Alimentación ....4GA OFC étamé / OFC estañado 4GA

Taille de fusible / Tamaño de Fusible....2 x 50A (100A)

Protection thermique / Protección Térmica.....Oui / Si (75°C)

Protection contre les surcharges / Protección Contra la Sobrecarga....Oui / Si

Protection de sortie contre les courts-circuits / Protección de Salida de Cortocircuito.....Oui / Si

Protection d'entrée de tension / Protección de Entrada de Voltaje ....Oui / Si (7-16V)

Couleur du corps | Finition / Color del Cuerpo | Acabado .... Aluminium brossé noir / Aluminio Negro Cepillado

CARACTÉRISTIQUES SUPPLÉMENTAIRES / CARACTERÍSTICAS ADICIONALES

Sortie audio RCA / Salida de Audio RCA Non

Indice d'étanchéité / Clasificación a Prueba de Agua IP67

Protection UV / contre le brouillard salin....Oui / Oui

Conception du faisceau d'alimentation directe....Oui / Oui

Fiche de connexion rapide....Oui / Oui

Technologie des composants montés en surface....Oui / Oui

Porte-fusible de qualité marine....Oui / Oui

MESURES

Longueur totale 11,8" / 302 mm

Largeur totale....4,4" / 112 mm

Hauteur totale 1,77" / 45 mm

Longueur du dissipateur thermique 11" / 281,6 mm

Poids brut unitaire.... 2,21 kg

SPÉCIFICATIONS

PUISSANCE

Watts totaux (crête) 3000 W

Puissance RMS @ 4 ohms / Puissance continue @ 4 OHM 700 W

Puissance RMS @ 2 ohms / Puissance continue @ 2 OHM 1000W

Puissance RMS @ 1 ohm / Puissance continue @ 1 OHM 1500W

AUDIO / AUDIO

Réponse en fréquence / Réponse en fréquence....10Hz-250Hz

Rapport signal/bruit 1W @ 4Ω: / Rapport signal / bruit....>81dB

Rendement @ 4 ohms / Rendement @ 4 OHM ......92%

Impédance d'entrée / Impédance d'entrée....20K OHM

Distorsion harmonique totale (THD) / Distorsion harmonique totale (THD) ....... < 0.05%

Plage d'entrée de bas niveau / Plage d'entrée de bas niveau 200mV-5V

Filtre sélectionnable / Filtre sélectionnable Passe-bande

Plage de filtre / Plage de filtre.....LPF: 50Hz-20KHz / HPF: 10Hz-500Hz

Plage de renforcement des basses / Plage de renforcement des graves 0-18dB

Fréquence de renforcement des basses / Fréquence de renforcement des graves 42Hz

Sélecteur de phase / Sélecteur de phase 0-180°

CARACTÉRISTIQUES / CARACTÉRISTIQUES

Classe d'amplificateur / Clase de Amplificadores ...... Digital / Digital

Type d'amplificateur / Tipo de Amplificador....Full Range / Rango Completo

Nombre de canaux / Número de Canales....1

Impédance minimale / Impedancia Mínima....1 Ohm

Indicateur LED / Indicador Led ...... Power | Protection | Clip / Encendido | Protección | Recorte

Taille d'entrée d'alimentation / Tamaño de Entrada de Alimentación....4GA Tinned OFC / OFC estañado 4GA

Taille de fusible / Tamaño de Fusible 150A

Protection thermique / Protección Térmica.....Oui / Si (75°C)

Protection contre la surcharge / Protección Contra la Sobrecarga ....Oui / Si

Protection de sortie contre les courts-circuits / Protección de Salida de Cortocircuito......Oui / Si

Protection d'entrée de tension / Protección de Entrada de Voltaje....Oui / Si (7-16V)

Couleur du corps | Finition / Color del Cuerpo | Acabado .... Aluminium brossé noir / Aluminio Negro Cepillado

CARACTÉRISTIQUES SUPPLÉMENTAIRES / CARACTERÍSTICAS ADICIONALES

Indice d'étanchéité / Clasificación a Prueba de Agua IP67

Protection UV / brouillard salin / Protección Contra la Niebla de Sal....Oui / Sí

Conception du faisceau d'alimentation directe : Oui

Fiche de connexion rapide : Oui

Technologie des composants montés en surface : Oui

Porte-fusible de qualité marine : Oui

MESURES

Longueur totale : 13,4" / 341 mm

Largeur totale : 4,4" / 112 mm

Hauteur totale : 1,77" / 45 mm

Longueur du dissipateur de chaleur : 11,8" / 301 mm

Poids unitaire brut : 2,7 kg

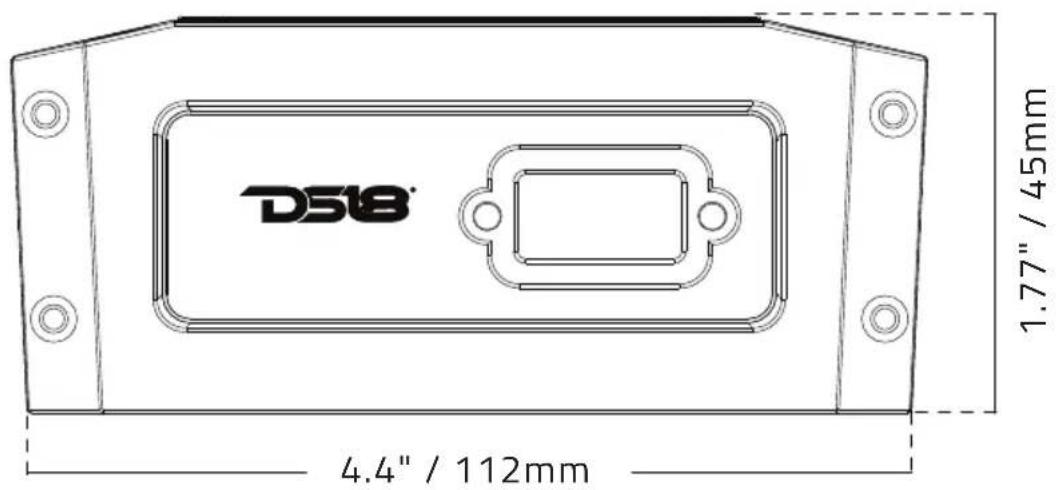

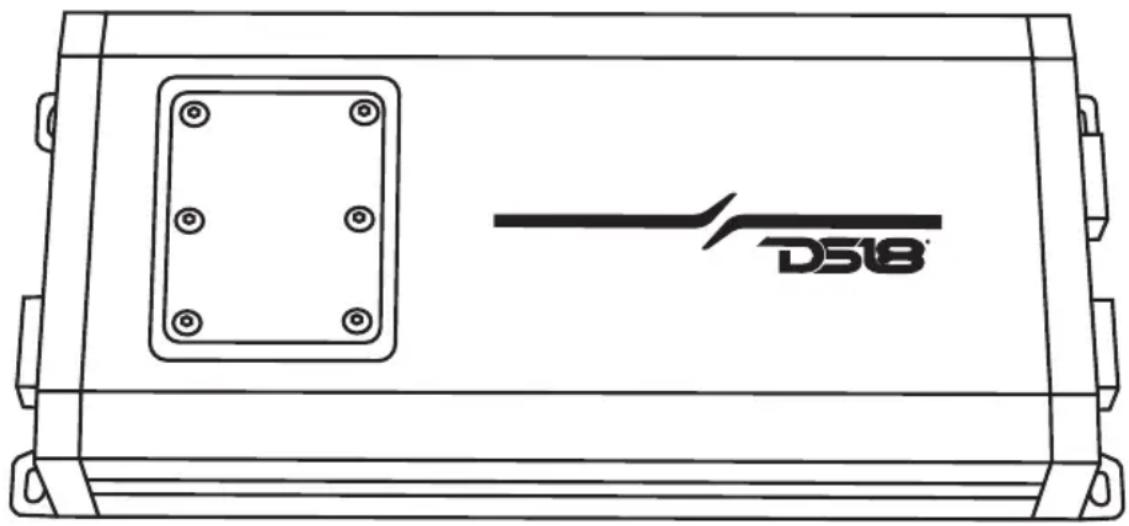

DIMENSIONS

DÉPANNAGE

Avant de retirer votre amplificateur, consultez la liste ci-dessous et suivez les procédures suggérées. Testez toujours les haut-parleurs et leurs fils en premier.

L'AMPLIFICATEUR NE S'ALLUME PAS

• Vérifiez la qualité de la connexion à la masse.
• Vérifiez que la borne CC à distance a au moins 10 V CC.
• Vérifiez qu'il y a de l'alimentation de la batterie sur la borne +.
• Vérifiez tous les FUSIBLES.
• Vérifiez que le voyant de protection n'est pas allumé. S'il est allumé, coupez brièvement l'amplificateur puis remettez-le sous tension.

SIFFLEMENT ÉLEVÉ OU BRUIT DE MOTEUR (GÉNÉRATEUR) DANS LES HAUT-PARLEURS.

Débranchez toutes les entrées RCA de l'amplificateur. Si le sifflement disparaît, rebranchez le composant qui alimente l'amplificateur et débranchez ses entrées. Si le sifflement disparaît, continuez jusqu'à ce que le composant défectueux ou bruyant soit trouvé. Il est préférable de régler le niveau d'entrée de l'amplificateur aussi insensible que possible. "Le meilleur rapport signal/bruit subjectif est obtenu de cette façon. Essayez de transmettre un niveau de signal aussi élevé que possible depuis l'autoradio.

LE VOYANT DE PROTECTION S'ALLUME LORSQUE L'AMPLIFICATEUR EST MIS SOUS TENSION.

Vérifiez les courts-circuits sur les câbles des haut-parleurs. Vérifiez que le contrôle du volume de l'autoradio est réglé sur bas. Retirez les câbles des haut-parleurs et réinitialisez l'amplificateur. Si le voyant de protection s'allume toujours, l'amplificateur est défectueux. L'amplificateur s'éteindra automatiquement lorsque la température des unités atteint 85 °C. Cela protégera les unités contre les dommages.

L'AMPLIFICATEUR DEVIENT TRÈS CHAUD.

Vérifiez que l'impédance minimale des haut-parleurs pour ce modèle est correcte. Vérifiez les courts-circuits des haut-parleurs. Vérifiez qu'il y a une bonne circulation d'air autour de l'amplificateur. Dans certaines applications, un ventilateur de refroidissement externe peut être nécessaire.

Avant de retirer votre amplificateur, consultez la liste ci-dessous et suivez les procédures suggérées. Testez toujours d'abord les haut-parleurs et leurs câbles.

L'AMPLIFICATEUR NE S'ALLUME PAS

• Vérifiez qu'il y a une bonne connexion à la terre.
• Vérifiez que la borne CC à distance a au moins 10 V CC.
• Vérifiez qu'il y a de l'alimentation de la batterie sur la borne + ■ Vérifiez tous les FUSIBLES.
• Vérifiez que le voyant de protection ne soit pas allumé. S'il est allumé, éteignez-le brièvement puis rallumez-le.

Sifflement ou bruit moteur fort (bruit d'alternateur) dans les haut-parleurs.

Débranchez toutes les entrées RCA de l'amplificateur. Si le sifflement ou le bruit disparaît, branchez le composant qui alimente l'amplificateur et débranchez ses entrées. Si le sifflement/bruit disparaît, continuez jusqu'à trouver le composant défectueux bruyant. Il est préférable de régler le niveau d'entrée de l'amplificateur au niveau le plus insensible possible. "Le meilleur rapport signal/bruit subjectif peut être obtenu de cette manière. Essayez de conduire un niveau de signal aussi élevé que possible depuis l'unité principale.

Le voyant de protection s'allume lorsque l'amplificateur est mis sous tension.

Vérifiez s'il y a des courts-circuits dans les câbles des haut-parleurs. Vérifiez que le contrôle de volume de l'unité principale est bas. Retirez les câbles des haut-parleurs et redémarrez l'amplificateur. Si le voyant de protection s'allume toujours, l'amplificateur est défectueux. L'amplificateur s'éteindra automatiquement lorsque la température des unités atteindra 85°C. Cela protégera les unités contre les dommages.

L'amplificateur chauffe beaucoup.

Vérifiez que l'impédance minimale des haut-parleurs pour ce modèle est correcte. Vérifiez s'il y a des courts-circuits dans les haut-parleurs. Vérifiez qu'il y a une bonne circulation d'air autour de l'amplificateur. Dans certaines applications, un ventilateur de refroidissement externe peut être nécessaire.

Son distordu.

Vérifiez que les contrôles de niveau sont réglés pour correspondre au niveau de signal de l'unité principale. Vérifiez que toutes les fréquences de crossover ont été correctement réglées. Vérifiez s'il y a des courts-circuits sur les fils des haut-parleurs.

Bruit de sifflement aigu provenant des haut-parleurs.

Ceci est toujours causé par un câble RCA mal mis à la terre.

Son distordu.

Vérifiez que les contrôles de niveau sont réglés pour correspondre au niveau de signal de l'unité principale. Vérifiez que toutes les fréquences de crossover ont été correctement réglées. Vérifiez s'il y a des courts-circuits sur les fils des haut-parleurs.

Bruit de sifflement aigu provenant des haut-parleurs.

Ceci est toujours causé par un câble RCA mal mis à la terre.

GARANTIE

Veuillez visiter notre site Web DS18.com pour plus d'informations sur notre politique de garantie

Nous nous réservons le droit de modifier les produits et les spécifications à tout moment sans préavis. Les images peuvent ou non inclure un équipement en option.

GARANTIE

Veuillez visiter notre site Web DS18.com pour plus d'informations sur notre garantie

Nous nous réservons le droit de modifier les produits et les spécifications à tout moment sans préavis. Les images peuvent ou non inclure un équipement en option.

AVERTISSEMENT :

Cancer et effets nocifs sur la reproduction. www.P65Warning.ca.gov

AVERTISSEMENT :

Cancer et effets nocifs sur la reproduction. www.P65Warning.ca.gov

POUR PLUS D'INFORMATIONS

VEUILLEZ VISITER

DS18.COM

NOUS AIMONS LE SON FORT
