MODE D'EMPLOI Rome 1156M RM BLAUPUNKT

BLAUPUNKT

ROME 1140M RM

ROME 1140A RM

ROME 1156M RM

ROME 1156A RM

ROME 1156M TYAL

ROME 1156A TYAL

Enjoy it.

Consignes de sécurité

Cet appareil a été fabriqué conformément aux directives de sécurité établies. Cependant, des dangers peuvent encore survenir si les consignes de sécurité de ce manuel ne sont pas respectées. Ce manuel est destiné à familiariser l'utilisateur avec les fonctions importantes de l'appareil. Lisez-le attentivement avant d'utiliser le produit. Conservez ce manuel dans un endroit facilement accessible. De plus, observez les instructions des autres appareils utilisés en conjonction avec cet appareil. Ne démontez pas et ne modifiez pas l'appareil. L'installation et les réparations, si nécessaires, doivent être effectuées par un spécialiste. Une installation, un démontage ou une modification non autorisés peuvent entraîner des dysfonctionnements de l'unité et annuler la garantie.

Attention

• L'interface utilisateur (UI) affichée dans le manuel provient de divers modèles d'unités principales. Cette approche vise à améliorer l'expérience utilisateur en fournissant des conseils adaptés à la navigation sur différents moniteurs.
• Choisissez un emplacement de montage qui garantit que la visibilité du conducteur n'est pas obstruée en toutes circonstances et qui évite les blessures aux conducteurs et aux passagers lors de freinages d'urgence ou d'accidents.
• Avant d'installer l'unité dans le support, vérifiez les connexions des fils et assurez-vous que l'unité fonctionne correctement. Évitez de toucher l'unité pendant un éclair, car il y a un risque de choc électrique.
• Évitez d'appliquer ou de laisser tomber une pression sur le panneau avant de votre moniteur vidéo. • Faites attention à ne pas endommager les composants du véhicule lors du perçage des trous pour le support.
• Cette unité est adaptée à une installation sur le toit d'une voiture. Les véhicules peuvent différer de la description fournie ; consultez un revendeur Blaupunkt agréé ou le fabricant du véhicule si les informations ne correspondent pas à vos exigences d'installation spécifiques.
• Évitez de surcharger le chargeur d'allume-cigare avec plus d'un appareil à la fois.
• Soyez particulièrement prudent avec les liquides dans votre véhicule. En cas de déversement sur l'équipement, rangez-vous prudemment sur le côté de la route et coupez le contact pour déconnecter ou essuyez délicatement les zones affectées avec une serviette. Évitez d'utiliser l'équipement jusqu'à ce que tous les liquides aient séché naturellement ou jusqu'à ce qu'un technicien qualifié dans un centre de service ait inspecté l'équipement. Le non-respect de ces consignes peut entraîner des dommages importants ou des dangers. • L'appareil est conçu pour un véhicule 12V et n'enregistre pas de vidéo.
• N'installez pas cette unité près d'une sortie de chauffage. Évitez de couvrir ou d'obstruer les conduits ou les bouches de chauffage, car cela peut présenter un risque d'incendie ou de choc électrique. • Utilisez uniquement un chiffon légèrement humide pour nettoyer l'écran, en veillant à ce qu'il soit imbibé d'eau purifiée. Avant d'essuyer, assurez-vous que l'excès d'eau est essoré du chiffon. Évitez d'utiliser des nettoyants ou des produits chimiques sur l'écran. Dans de nombreux cas, un chiffon sec suffira pour le nettoyage.
• Une utilisation prolongée du moniteur sans que le moteur ne tourne peut entraîner une décharge de la batterie du véhicule. • Utilisez exclusivement les pièces fournies avec l'unité.

Avertissement

• Blaupunkt n'est pas responsable des pertes ou dommages causés ou résultant d'un démontage ou d'une modification non autorisés du produit. • En aucun cas, Blaupunkt ne pourra être tenu responsable de tout dommage direct, indirect, punitif, accessoire ou spécial consécutif, qu'il soit lié à des biens ou à la vie, découlant de ou lié à l'utilisation ou à la mauvaise utilisation de nos produits, y compris, mais sans s'y limiter, les problèmes de stockage inapproprié.
• ÉTATS-UNIS ET CANADA : Ce produit n'est pas destiné à la vente aux États-Unis et au Canada. S'il est acquis aux États-Unis ou au Canada, il est obtenu sur une base « tel quel ». Aucune garantie, expresse ou implicite, n'est fournie aux États-Unis et au Canada.

Ce manuel peut être mis à jour de temps à autre sans préavis. Visitez www.blaupunkt.com pour plus d'informations.

Couvercle inférieur du moniteur de toit

Bouton marche/arrêt / Bouton de fonction

Emplacement pour carte Micro SD

Port USB

Écran LCD

Télécommande pour

ROME 1140M RM

ROME 1156M RM

Marche/Arrêt/Économiseur d'écran

Volume -

OK

Gauche

Retour

Accueil

Contrôleur de souris

Précédent

Suivant

Muette

Volume +

Haut

Droite

Bas

Réglage

Télécommande pour

ROME 1140A RM

ROME 1156A RM

ROME 1156A TYAL

Marche/Arrêt

Moniteur vers le haut

Page précédente

Gauche

Page suivante

Retour

Précédent

Accueil

Suivant

Supprimer

Moniteur éteint

OK

Droite

Réglage

Volume +

Volume -

Contrôleur de souris Marche/Arrêt

Télécommande pour

ROME 1156M TYAL

Marche/Arrêt

Lecture/Pause

Page précédente

Gauche

Page suivante

Retour

Précédent

Accueil

Suivant

Supprimer

Contrôleur de souris Marche/Arrêt

OK

Droite

Réglage

Volume +

Volume -

Muette

Screen size	14 inch (Rome 1140 x XX) / 15.6inch (Rome 1156x XX)
Screen Type	Touch Screen
Display mode	16:9
Resolution	1920 x 1080 (RGB)
View angle	Left/Right/Up/Down : 85° (Opens up to 110°)
Operating System	Android 9.0
Bluetooth	Supported
RAM Memory	4G DDR3
Flash memory	32G
Audio format	MPEG/MP3/WMA
Video format	AVI/MKV/MP4/MOV/RMVB
Video Resolution	Support 1080P
Picture format	JPG/BMP/JEPG/GIF
Micro SD Slot	2x support up to 128GB
USB2.0 Slot	2x support up to 128GB
HDMI Input	1x rear video-in
Atmosphere Light	Support multicolour
Speaker	2 x 2W
Operation Temperature	-10°C ~ 55°C
Storage Temperature	20°C ~ 60°C
Power supply	DC12V
Input & Output	1x video-in, 1x audio-out
Accessories	1x Wire Harness, 4x Screws, 1x Remote Control, 3x pairs of coloured cover

4x vis longues pour

Rome 1140A RM

Rome 1156A RM

Rome 1140M RM

Rome 1156M RM

Télécommande pour

Rome 1140A RM

Rome 1156A RM

Rome 1156A TYAL

1x faisceau de câbles

Télécommande pour

Rome 1140M RM

Rome 1156M RM

Télécommande pour

Rome 1156M TYAL

3 paires de caches inférieurs interchangeables pour moniteur de toit (beige, noir, bleu) Applicable pour Rome 1140A RM / Rome 1156A RM / Rome 1140M RM / Rome 1156M RM uniquement

Compatible avec

Rome 1156A TYAL

Rome 1156M TYAL

Conçu pour Toyota Alphard (années 2018 - 2023)

Retirez le moniteur de toit d'origine de la voiture.

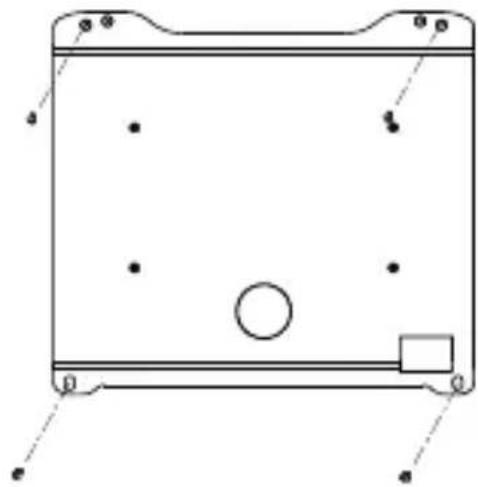

1. Installez la plaque de fer sur la barre transversale de la voiture en vissant ces 4 trous.

1. Tirez les câbles à travers le trou pour câbles de la plaque de fer.

1. Vissez l'ensemble de l'appareil sur la plaque de fer.

Compatible avec

ROME 1140M RM

ROME 1140A RM

ROME 1156M RM

ROME 1156A RM

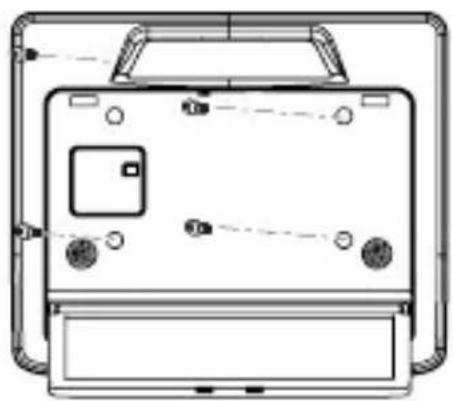

1. Séparez la plaque de fer de l'unité principale en retirant les 4 vis.

1. Marquez la position de l'unité au centre avec des mesures similaires de chaque côté. Découpez le tapis de toit marqué.

1. Tirez le câble à travers le trou prévu à cet effet dans la plaque de fer avant de visser l'ensemble du dispositif sur le toit.

1. Choisissez des vis de taille appropriée pour installer la plaque de fer sur le toit.

Compatible avec

ROME 1140M RM

ROME 1140A RM

ROME 1156M RM

ROME 1156A RM

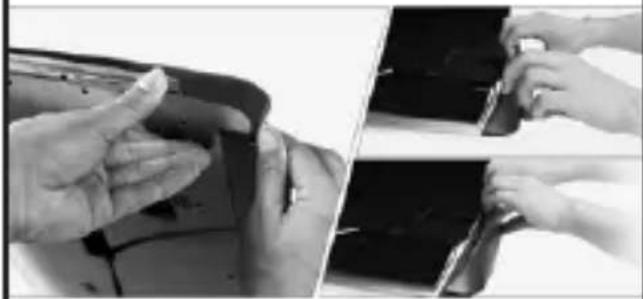

1. Retirez le capot du moniteur existant. Assurez-vous de tirer simultanément sur les côtés du capot pour éviter tout dommage.

1. Sélectionnez la couleur de capot amovible de votre choix et alignez le loquet du capot gauche avec la rainure gauche du moniteur, puis fixez soigneusement le reste du capot sur le moniteur.

1. Assurez-vous qu'il n'y a pas d'espace entre les bords du capot et le moniteur en aplatissant le capot.

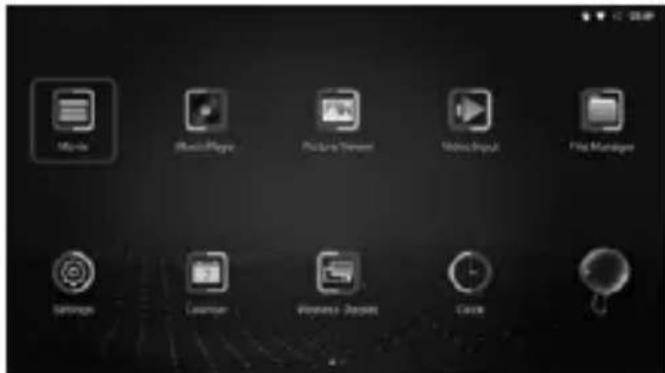

Page d'accueil

Réglage des fonctions

- Appuyez sur Réglages pour ajuster les paramètres de l'appareil.

Lecture de musique

- Sélectionnez l'icône Musique sur la page d'accueil pour lire les médias connectés via la carte SD locale ou le port USB.

Lecture vidéo

- Sélectionnez l'icône Vidéo sur la page d'accueil pour lire les médias connectés via un appareil local, une carte SD ou un port USB.

Gestionnaire de documents

- Sélectionnez l'icône Gestionnaire de fichiers pour gérer les documents et les médias de lecture connectés via un appareil local, une carte SD ou un port USB.

Entrée vidéo HDMI

- Sélectionnez l'icône Entrée vidéo pour regarder des vidéos connectées via l'entrée vidéo HDMI ou AV.

Mirrorlink

- Sélectionnez l'icône Affichage sans fil pour configurer Mirrorlink depuis l'écran du smartphone. (Sous réserve que les paramètres du smartphone le prennent en charge)

- Android : Activez le Miracast sans fil en connectant le Wi-Fi du smartphone au Wi-Fi du moniteur.

- Apple : Assurez-vous de connecter le moniteur au point d'accès du smartphone. Ensuite, ouvrez AirPlay pour vous connecter à CastE8t.

Autres applications

- Sélectionnez l'icône Applications pour gérer d'autres applications et paramètres.

DÉPANNAGE

Si l'un des problèmes suivants survient, veuillez vous référer à la section Dépannage pour des solutions potentielles. Si le problème persiste, demandez l'aide d'un revendeur Blaupunkt agréé.

Problem	Solution
Display monitor / car radio does not show surround view.	Restart the display monitor / car radio.
Surround view does not show even after restarting the display monitor/ car radio.	Examine if the power supplies is properly connected.
Surround view does not show even though power supplies of the reverse light or the rear car plate light is properly connected.	Examine if the power supply cables is damaged. Repair/replace if the cables are damaged.

Blaupunkt Car Entertainment - Centre de compétence Asie-Pacifique

ROME 1140M RM

1 105 24 003 33 01

ROME 1140A RM

1 105 24 004 33 01

ROME 1156M RM

1 105 24 005 33 01

ROME 1156A RM

1 105 24 006 33 01

ROME 1156M TYAL

1 105 24 007 33 01

ROME 1156A TYAL

1 105 24 008 33 01
