SET 810 S - Écouteurs et casques audio SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Système de transmission audio sans fil
Caractéristiques techniques principales	Émetteur et récepteur avec technologie infrarouge
Alimentation électrique	Adaptateur secteur pour émetteur, batteries rechargeables pour récepteur
Dimensions approximatives	Émetteur : 220 x 150 x 50 mm, Récepteur : 120 x 60 x 30 mm
Poids	Émetteur : 500 g, Récepteur : 150 g
Compatibilités	Compatible avec les téléviseurs et appareils audio avec sortie audio analogique
Type de batterie	Batteries lithium-ion rechargeables
Tension	5 V pour l'émetteur, 3.7 V pour le récepteur
Puissance	Puissance de sortie audio : 30 mW
Fonctions principales	Transmission audio sans fil, réglage du volume, indicateur de niveau de batterie
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Pièces de rechange disponibles, réparabilité limitée selon les composants
Sécurité	Ne pas exposer à des températures extrêmes, utiliser uniquement avec l'adaptateur fourni
Informations générales utiles	Idéal pour les personnes malentendantes, portée d'environ 100 mètres en champ libre

FOIRE AUX QUESTIONS - SET 810 S SENNHEISER

Comment régler le volume des écouteurs SENNHEISER SET 810 S ?

Utilisez le bouton de volume situé sur le récepteur pour ajuster le niveau sonore selon vos préférences.

Que faire si le son est faible ou absent ?

Vérifiez que le récepteur est correctement branché à votre source audio et que le niveau de volume est suffisamment élevé. Assurez-vous également que les écouteurs sont correctement chargés.

Comment charger les écouteurs SENNHEISER SET 810 S ?

Placez les écouteurs sur la station de charge. Les voyants lumineux indiqueront l'état de la charge.

Les écouteurs SENNHEISER SET 810 S fonctionnent-ils avec tous les appareils audio ?

Les écouteurs sont compatibles avec la plupart des appareils audio dotés d'une sortie audio standard, comme les téléviseurs et les systèmes audio.

Comment coupler les écouteurs avec un nouvel émetteur ?

Éteignez les écouteurs, puis maintenez le bouton d'alimentation enfoncé jusqu'à ce que le voyant clignote. Cela mettra les écouteurs en mode de couplage.

Que faire si les écouteurs ne se connectent pas à l'émetteur ?

Assurez-vous que l'émetteur est sous tension et qu'il est correctement connecté à votre source audio. Essayez de redémarrer les écouteurs et l'émetteur.

Puis-je utiliser les SENNHEISER SET 810 S avec un appareil Bluetooth ?

Non, les SENNHEISER SET 810 S ne sont pas compatibles avec les connexions Bluetooth. Ils utilisent une connexion radio sans fil propre.

Comment nettoyer les écouteurs SENNHEISER SET 810 S ?

Utilisez un chiffon doux et sec pour essuyer les écouteurs. Évitez les produits chimiques et l'eau pour ne pas endommager les composants.

Que faire si la station de charge ne fonctionne pas ?

Vérifiez que la station est correctement alimentée et que le câble d'alimentation est en bon état. Essayez de redémarrer la station puis de recharger les écouteurs.

Quelle est la portée maximale des écouteurs SENNHEISER SET 810 S ?

La portée maximale est d'environ 100 mètres en champ libre, mais cela peut varier en fonction des obstacles et de l'environnement.

MODE D'EMPLOI SET 810 S SENNHEISER

Le Set 810 S est un système permettant d'écouter le son de votre radio, TV, chaîne hi-fi ou autres sources similaires au volume que vous désirez, sans déranger les autres. Dans la pièce où l'émetteur est placé, le système vous permet de vous déplacer librement sans être entravé dans vos mouvements par un câble. Le système utilise la lumière infrarouge pour la transmission du son.

Le récepteur stéreo infrarouge RI 810 S possède une prise audio permettant de brancher un casque, des accessoires d'induction ou des aides auditives poursuivies d'une entrée audio. Le RI 810 S reçoit ses signaux par transmission sans fil depuis un émetteur stéreo infrarouge TI 810.

La boucle d'induction EZT 1011 transmet le signal du récepteur par induction à une aide auditive en position T.

Contenu

Le Set 810 S compte les composants et accessoires suivants :

• Accu BA 151
• Bloc secteur NT 810
• Boucle d'induction EZT 1011
• Microphone MKE 800 TV (États-Unis / UK seulement)
• Câble de raccordement pour sortie casque
• Adaptateur PERITEL (sauf États-Unis / Canada)
• Adaptateur RCA (Etats-Unis / Canada seulement)
• Notice d'emploi

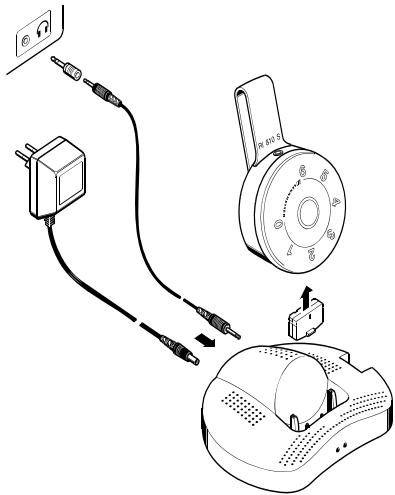

Raccordement de l'émetteur (chargeur)

L'arrière de l'émetteur comporte deux entrées audio : une entrée (LIGNE) pour le raccordement à la prise casque ou PERITEL de votre TV et une entrée microphone (MIC).

Branchez une extrémité du câble à la prise casque de votre TV et l'autre extrémité à l'entrée LIGNE de l'émetteur.

Si votre téléviseur est doté d'une prise PERITEL, utilisez l'adaptateur fourni. Si votre TV n'a pas de prise casque ou de prise PERITEL, vous pouvez utiliser un microphone externe tel que décrit dans la section "Accessoires".

N'utilisez qu'une seule des deux entrées audio de l'émetteur (MIC ou LIGNE).

Reliez le câble du bloc secteur à la prise d'alimentation (Power) de l'émetteur. Branchez le bloc secteur sur une prise de courant.

Lors d'une interruption prolongée de l'appareil (par exemple quand vous êtes en vacances), débranchez le bloc secteur de la prise de courant.

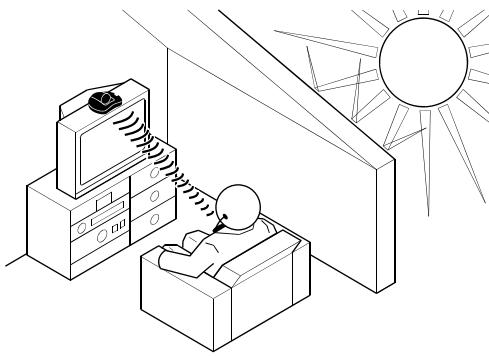

Où placer l'émetteur ?

Disposez l'émetteur de façon que le rayonnement infrarouge soit dirigé directement vers le récepteur. Il ne doit y avoir aucun obstacle entre l'émetteur et le récepteur. Disposez les câbles vers l'arête.

Évitez une exposition directe du système à la lumière du soleil. La lumière solaire directe peut perturber la réception et même endommager l'émetteur.

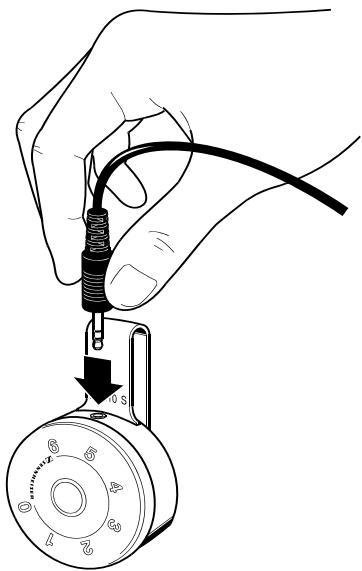

Utilisation du récepteur

Le récepteur se met automatiquement en marche dès l'insertion d'un jack (3,5 mm stéreo) dans la prise audio située dans sa partie supérieure.

Fixez le récepteur aux vêtements par l'intermédiaire de sa pince. Vérifiez qu'il est correctement fixé, avec le bouton de contrôle accessible, et attention à n'interposer aucun obstacle sur le chemin des rayons infrarouges entre l'émetteur et le récepteur.

Utilisation de la boucle d'induction

Mettez la boucle d'induction autour de votre cou et branchez le connecteur dans la prise audio sur le dessus du récepteur. Mettez votre aide auditive sur la position T.

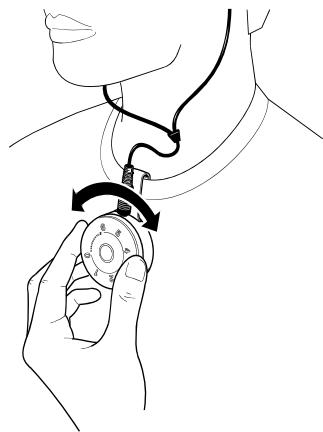

Réglage du volume

Ajustez le volume du récepteur avec le contrôle prévu à cet effet. Assurez-vous que votre main ne couvre pas complètement le bouton de contrôle. Dans le cas contraire, la réception peut être perturbée ou interrompue.

Si vous n'utilisez pas le récepteur, enlevez le jack de la prise audio, afin d'économiser l'accu. Le récepteur s'éteint alors de lui-même.

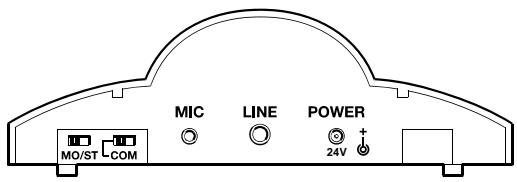

Compression automatique

Le commutateur COM (compression) situé à l'arrière de l'émetteur permet de rendre actif le système de compression automatique du son. Ce système permet de reproduire les passages doux plus fort et

d'atténuer les sons forts. Choisissez d'utiliser un dispositif en fonction de vos préférences.

Le commutateur MO/ST permet de choisir entre transmission stéréo ou mono. Avec des TVs mono et quand vous utilisez le micro MKE 800 TV, ce commutateur doit être réglé sur mono.

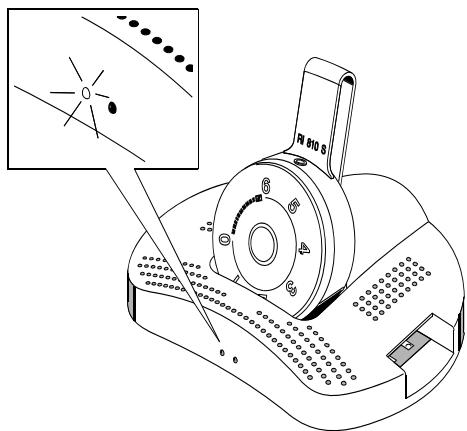

Charge de l'accu

Placez le récepteur dans le compartiment de charge de l'émetteur TI 810. Assurez-vous que le récepteur est correctement positionné, bouton de contrôle vers l'avant. Enlevez le jack de la prise audio, de façon à éteindre le récepteur. La LED gauche de l'émetteur doit s'allumer en vert.

Chargez l'accu pendant 24 heures avant sa première utilisation. Après cette charge initiale, toutes les autres

recharges ne prendront que 4 à 5 heures (ou - si l'accu est rechargé dans le petit compartiment situé dans la partie droite de l'émetteur - 12 à 14 heures).

Le système de recharge est donc pour ne jamais surcharger l'accu. Le récepteur peut rester sur l'émetteur même lorsque l'accu est chargé.

Un accu utilisé dans des conditions normales a une durée de vie comprise entre 1 et 2 ans. Si vous constatez une diminution significative d'autonomie, l'accu doit être remplaçé.

Les accus Sennheiser peuvent être recyclés. Afin de protégler l'environnement, ne jetez jamais un accu usage mais déposez-le chez votre revendeur.

Informations complémentaires

Ce système utilise la lumière infrarouge émise par l'émetteur, reçue par le récepteur. Notez que la lumière infrarouge émise par d'autres sources peut interférer avec le signal du Set 810 S. Si un obstacle vient s'interposer entre l'émetteur et le récepteur (vêtement, écharpe, etc), la réception peut être perturbée.

Le vernis ou l'encaustique peuvent attaquer les pieds en caoutchouc de l'émetteur. Comme ceux-ci pourraient dans ce cas tacher vos meubles, il est conseillé de placer l'émetteur sur un tapis antidérivant.

Pour le nettoyage de l'appareil, employez un tissu doux, non pelucheux. N'employez aucun système de nettoyage abrasif.

Selon les connaissances scientifiques actuelles, la lumière infrarouge émise par cet appareil ne peut nuir aux personnes ou aux animaux.

Avertissement : ne réglez jamais le volume à fond !

Au casque, on a toujours tendance à régler le niveau d'écoute beaucoup plus fort qu'en écoute sur enceintes. Cependant, si votre audition est déteriorée et que vous utilisez un casque comme aide auditive, veuillez éviter une écoute prolongée à des niveaux élevés. Veillez à protéger votre ouïe !

Danger de court-circuit

Ni l'émetteur ni le récepteur doit être mouillés ou soumis à une humidité excessive, par exemple en raison de liquides renversés ou l'utilisation dans des pièces humides.

Accessoires

Utilisez uniquement des pièces de rechange et des accessoires Sennheiser.

ATTENTION : Les composants d'autres fabricants (par ex. le bloc secteur ou l'accu) peuvent endommager l'appareil et annuler la garantie.

Les accessoires suivants sont disponibles chez votre revendeur spécialiste :

Accu BA 151

Chargeur L 151-2

Émetteur TI 810

Microphone externe MKE 800 TV

Plaquettes d'induction EZI 120

Casque dynamique HD 25 SP

Câble de raccordement série HZL

(pour branchement direct à des aides auditives)

Accu BA 151

En utilisant un accu supplémentaire, vous pouvez utiliser le récepteur durant plus de 4 heures consécutives. Stockez toujours l'accu de rechange dans le petit compartiment prévu à cet effet à la droite de l'émetteur. La LED droite de l'émetteur s'allume en vert pour signaler la charge. Lorsqu'un accu est placé dans le petit compartiment de charge, son temps de recharge est de 10-12 heures.

Chargeur L 151-2

Il est également possible de recharger les accus via le chargeur L 151-2.

Un émetteur peut être employé pour transmettre le son à plusieurs récepteurs. Des récepteurs complémentaires (désignation RI 810 S) sont disponibles chez votre revendeur spécialiste.

Microphone externe MKE 800 TV

Dans le cas où votre TV est dépourvue de prise casque, péritel ou RCA, vous pouvez utiliser le micro externe MKE 800 TV avec votre Set 810 S.

Fixez le micro au haut-parleur de votre TV au moyen de la bande Velcro. Reliez le connecteur de micro à la prise MIC de l'émetteur et placez le commutateur MO/ST sur mono.

Casque dynamique HD 25 SP

Casque dynamique de type fermé pour branchement au récepteur RI 810 S.

Tout casque dynamique doté d'un jack stéreo 3,5 mm et d'une impédance minimale de 32 ohms peut être raccordé au récepteur RI 810 S.

Plaquettes d'induction EZI 120

Transmettent le signal du récepteur par induction à une aide auditive.

En cas de problème...

• Tous les connecteurs sont-ils correctement branchés ?
• Le récepteur et la source sonore sont-ils en fonction ; les volumes du récepteur et de la source sont-ils suffisants ?
• L'accu est-il inséré correctement dans le récepteur ?
• Avez-vous chargé l'accu pendant au moins 20 minutes ?
• Les LEDs de l'émetteur sont-elles dirigées vers le récepteur ?
• Le système de contrôle du récepteur est-il orienté vers l'émetteur ?
• N'y a-t-il aucun obstacle entre l'émetteur et le récepteur ?
• Si le problème persiste, entrez en contact avec votre revendeur spécialiste.

N'ouvrez jamais l'appareil !

Attention :

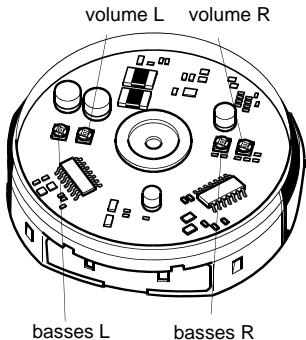

Pour une réception sans interférence, utiliser uniquement les potentiomètres montrés ci-dessous.

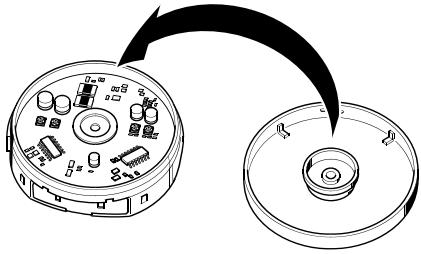

Tournez le bouton de contrôle entièrement à gauche (0). Enlevez le système de contrôle en le boulevant délicatement puis en le faisant passer au-dessus du guide interne. Utilisez les 4 potentiomètres placés sur le circuit pour ajuster individuellement le volume maximum et la réponse des basses pour la voie droite et gauche de l'écouteur.

Réglage du volume maximum :

Potentiomètre tourné entièrement à gauche : minimum Potentiomètre tourné entièrement à droite : maximum

Réglage de la réponse des basses :

Potentiomètre tourné entièrement à gauche : atténuation de 25 dB à 100 Hz Potentiomètre tourné entièrement à droite : atténuation de 0 dB

Les réglages peuvent aussi être faits pendant l'utilisation du récepteur.

En replaçant le bouton de contrôle, assurez-vous que les ergots situés à l'intérieur du bouton sont placés du côté des branches de l'écouteur.

Une fois le bouton de contrôle remis en place, réinitialisez le système de contrôle en effectuant une rotation complète du bouton à gauche et une rotation complète à droite.

Système

Modulation

FM, stéreo

Fréquences porteuses

2,3/2,8MHz

Réponse en fréquence

40 Hz...... 15 kHz

Rapport S/B

60 dB A eff

Émetteur

Tension d'entrée BF

50mV.....5V

Entree audio

Temps de recharge de l'accu

approx. 4 h

Temps de recharge accu de rechange

approx. 10-12 h

Alimentation

24 V CC via bloc secteur NT 810

Poids

diamètre : 150 mm, hauteur : 47 mm

Récepteur

Réponse en fréquence

Rapport S/B

Alimentation

Autonomie

Poids

Dimensions

Tension de sortie

Boucle d'induction

Réponse en fréquence

Impedance

Force du champ magnétique

de l'aide auditive

Garantie

40 Hz...... 15 kHz

60 dB A eff

2,4V via accu BA 151

approx. 4 heures par accu

longueur : 95 mm, largeur : 63 mm, épaisseur : 35 mm

max. 700mV sous 32

300 Hz...... 10 kHz

47Ω

100 mA/m à 1 kHz et 10 mVA

2 ans

Déclaration de conformité pour la CEE

Ces appareils sont conformes aux exigences essentielles et aux autres dispositions pertinentes de la Directive 2006/95/EC. Vous trouvez cette déclaration dans la internet sous www.sennheiser.com. Avant d'utiliser l'appareil, veillez observer les dispositions légales en vigueur dans votre pays.

WEEE déclaration du fabricant

Votre produit Sennheiser a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu’ils sont arrivés en fin de vie, doivent être éliminés séparation des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l’environnement.

Accus

Les accus fournis peuvent être recyclés. Jetez les accus usagés dans un conteneur de recyclage ou ramenez-les à votre revendeur. Afin de protégert l'environnement, déposez uniquement des accus complètement déchargés.

Sennheiser electronic GmbH & Co. KG
