MODE D'EMPLOI SET 810 SENNHEISER
Nous vous remercions d'avoir porté votre choix sur Sennheiser! C'est grâce à un plus d'un demi-siècle d'expérience dans la conception et la fabrication d'équipements electroacoustiques de haute qualité que Sennheiser est aujourd'hui un leader en matière d'audio.
Le SET 810 est un système permettant d'écouter le son de votre radio, TV, chaîne hi-fi ou autre source semblable au volume que vous désirez, sans déranger les autres. Dans la pièce où l'émetteur est placé, le système vous permet de vous déplacer librement sans être entravé dans vos mouvements par un câble. Le système utilise la lumière infrarouge pour la transmission du son.
Contenu
Le Set 810 compte les composants et accessoires suivants :
- Récepteur stéthoscope RI 810
- Émetteur (également chargeur du récepteur) TI 810
- Accu BA 151
- Bloc secteur NT 810
- Câble de raccordement pour sortie casque
- Adaptateur PERITEL (sauf ETATS-UNIS / CANADA)
- Adaptateur RCA (ETATS-UNIS / CANADA seulement)
- Oreillettes de rechange
- Notice d'emploi

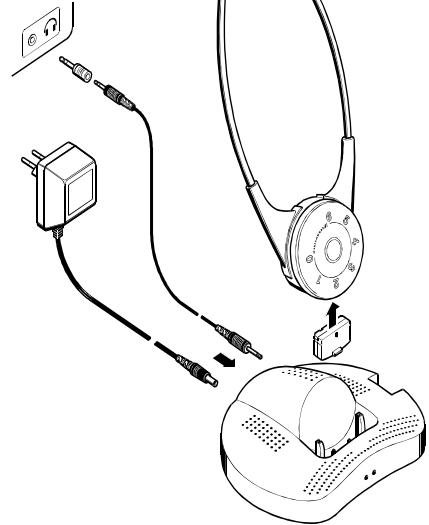

Raccordement de l'émetteur (chargeur)
L'arrière de l'émetteur comporte deux entrées audio : une entrée (LIGNE) pour le raccordement à la prise casque ou PERITEL de votre TV et une entrée microphone (MIC).
Branchez une extrémité du câble à la prise casque de votre TV et l'autre extrémité à l'entrée LIGNE de l'émetteur.
Si votre téléviseur est doté d'une prise PERITEL, utilisez l'adaptateur fourni. Si votre TV n'a pas de prise casque ou de prise PERITEL, vous pouvez utiliser un microphone externe tel que décrit dans la section ACCESSOIRES.
N'utilisez qu'une seule des deux entrées audio de l'émetteur (MIC ou LIGNE).
Reliez le câble du bloc secteur à la prise d'alimentation (Power) de l'émetteur. Branchez le bloc secteur sur une prise de courant.

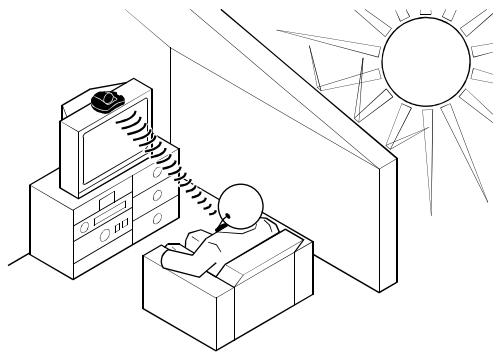

Où placer l'émetteur ?
Disposez l'émetteur de façon que le rayonnement infrarouge soit dirigé directement vers le récepteur. Il ne doit y avoir aucun obstacle entre l'émetteur et le récepteur. Disposez les cables vers l'arête.
Évitez une exposition directe du système à la lumière du soleil. La lumière solaire directe peut perturber la réception et même endommager l'émetteur.
Lors d'une interruption prolongée de l'appareil (par exemple quand vous êtes en vacances), débranchez le bloc secteur de la prise de courant.

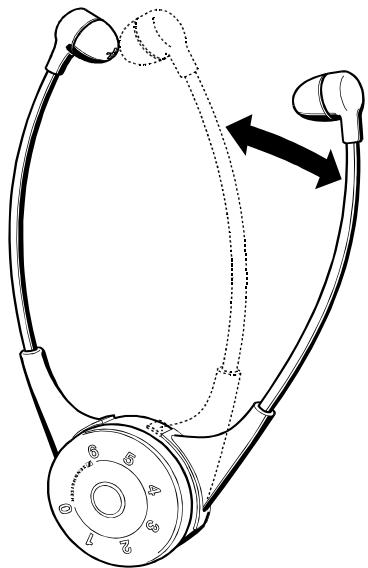

Utilisation du récepteur stethoset
Le récepteur stéthoset doit être placé sur vos oreilles, système de contrôle en bas et inscriptions vers l'avant.
Le récepteur stéthoset se met en marche lorsqu vous écartez les branches des écouteurs.

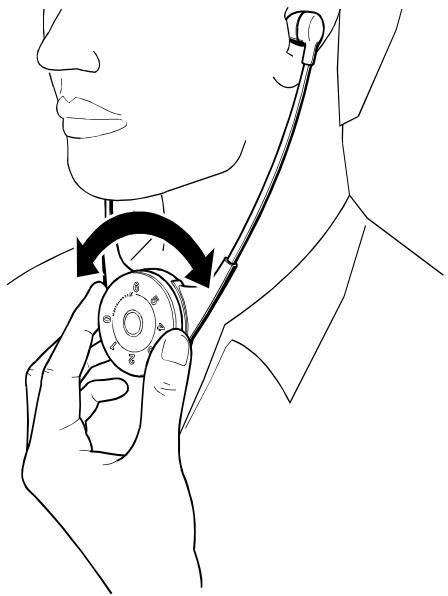

Réglage du volume
Ajustez le volume du récepteur avec le contrôle prévu à cet effet. Assurez-vous que votre main ne couvre pas complètement le bouton de contrôle. Dans le cas contraire, la réception peut être perturbée ou interrompue.
Si vous n'utilisez pas le récepteur stéthoset, placez-le sur l'émetteur pour que l'accu puisse être rechargé.

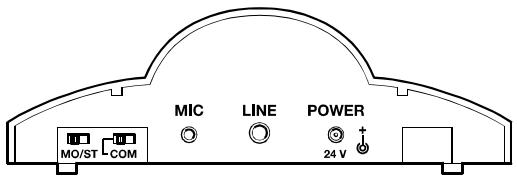

Compression automatique
Le commutateur COM (compression) situé à l'arrière de l'émetteur permet de rendre actif le système de compression automatique du son. Ce système permet de reproduire les passages doux plus fort et
d'atténuer les sons forts. Choisissez d'utiliser ou non le dispositif en fonction de vos préférences.
Le commutateur MO/ST permet de choisir entre transmission stéréo ou mono. Avec des TVs mono et quand vous utilisez le micro MKE 800 TV, ce commutateur doit être réglé sur mono.

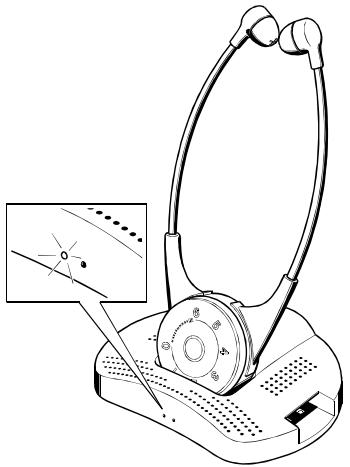

Charge de l'accu
Placez le récepteur dans le logement chargeur de l'émetteur. Assurez-vous que le récepteur est correctement positionné, système de contrôle vers l'avant. La LED gauche de l'émetteur doit s'allumer en vert.
Lors d'une première utilisation, chargez l'accu pendant 24 heures. Après une charge initiale de 24 heures, le temps de charge est de 4-5 heures. Un accu entièrement chargé offre une autonomie d'environ 4 heures.
Stockez toujours le récepteur sur l'émetteur pour être sûr qu’il soit rechargé avant chaque
utilisation. L'émetteur est automatiquement désactivé lors de la charge. Le système de recharge est créé pour ne jamais surcharger l'accu. Le récepteur peut rester sur l'émetteur même lorsque l'accu est chargé.
Informations complémentaires
Ce système utilise la lumière infrarouge émise par l'émetteur, reçue par le récepteur stéthoset. Notez que la lumière infrarouge émise par d'autres sources peut interférer avec le signal du Set 810. Si un obstacle vient s'interposer entre l'émetteur et le récepteur (vêtement, écharpe, etc), la réception peut être perturbée.
Le vernis ou l'encaustique peuvent attaquer les pieds en caoutchouc de l'émetteur. Comme ceux-ci pourraient dans ce cas tacher vos meubles, il est conseillé de placer l'émetteur sur un tapis antidéraptant.
Une paire d'oreillettes de rechange est livrée avec le Set 810. Lorsque cela devient nécessaire, enlevez les oreillettes usagées pour les replacer par les nouvelles.
Pour le nettoyage de l'appareil, employez un tissu doux, non pelucheux. N'employez aucun système de nettoyage abrasif.
Selon les connaissances scientifiques actuelles, la lumière infrarouge émise par cet appareil ne peut nuir aux personnes ou aux animaux.
Avertissement :
L'écoute à forts niveaux peut endommager votre audition. Une dégradation déjà existante de l'audition pourra de même être aggravée.
Accessoires
Utilisez uniquement des pièces de rechange et des accessoires Sennheiser.
ATTENTION : les composants d'autres fabricants (comme le bloc secteur ou l'accu) peuvent endommager l'appareil et annuler la garantie.
Les accessoires suivants sont disponibles chez votre revendeur spécialiste :
Accu BA 151
Chargeur L 151-2
Récepteur stéthoscope RI 810
Émetteur TI 810
Microphone externe MKE 800 TV
Accu BA 151
En utilisant un accu supplémentaire, vous pouvez utiliser le récepteur stéthoset durant plus de 4 heures consécutives. Stockez toujours l'accu de rechange dans le petit logement prévu à cet effet à la droite de l'émetteur. La LED droite de l'émetteur s'allume en vert pour signaler la charge. Lorsqu'un accu est placé dans le petit logement chargeur, son temps de recharge est de 1 0-12 heures.
Un accu utilisé dans des conditions normales a une durée de vie comprise entre 1 et 2 ans. Si vous constatez une diminution significative d'autonomie, l'accu doit être remplacé.
Les accus Sennheiser peuvent être recyclés. Afin de protégler l'environnement, ne jetez jamais un accu usage mais déposez-le chez votre revendeur.
Chargeur L 151-2
Il est également possible de recharger les accus via le chargeur L 151-2.
Récepteur complémentaire stéthoset RI 810
Un émetteur peut être employé pour transmettre le son à plusieurs récepteurs. Des récepteurs complémentaires (désignation RI 810) sont disponibles chez votre revendeur spécialiste.
Au lieu de branches avec écouteurs, ce récepteur est doté d'une prise permettant de connecter un casque ou un cable de connexion pour un appareil acoustique.
Microphone externe MKE 800 TV
Dans le cas où votre TV est dépourvue de prise casque, péritel ou RCA, vous pouvez utiliser le micro externe MKE 800 TV avec votre SET 810.
Fixez le micro au haut-parleur de votre TV au moyen de la bande Velcro. Reliez le connecteur de micro à la prise MIC de l'émetteur et placez le commutateur MO/ST sur mono.
En cas de problème...
- Tous les connecteurs sont-ils correctement branchés ?
- Le récepteur et la source sonore sont-ils en fonction ; les volumes du récepteur et de la source sont-ils suffisants ?
- Avez-vous écarté les branches du récepteur ?
- L'accu est-il inséré correctement dans le récepteur ?
- Avez-vous chargé l'accu pendant au moins 20 minutes ?
- Les LEDs de l'émetteur sont-elles dirigées vers le récepteur ?
- Le système de contrôle du récepteur est-il orienté vers l'émetteur ?
- N'y a-t-il aucun obstacle entre l'émetteur et le récepteur ?
- Si le problème persiste, entrez en contact avec votre revendeur spécialiste.
N'ouvrez jamais l'appareil !
Réglage de la pression des branches
Desserrer la vis à l'arrière du récepteur stéthoset.
Déplacez la vis dans le trou oblong jusqu'à la position désirée (régulable continûment).
1 = pression mini 2 = pression maxi
Serrer la vis.

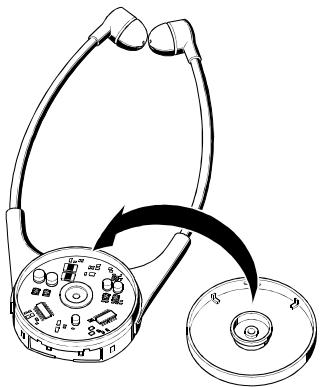

Réglages en fonction de l'audition des malentendants
Tournez le bouton de contrôle entièrement en sens inverse des aiguilles d'une montre (0). Enlevez le système de contrôle en le soulevant délicatement pour le déclipser. Utilisez les 4 potentiomètres placés sur le circuit pour ajuster individuellement le volume maximum et la réponse des basses pour la voie droite et gauche de l'écouteur.
1 = volume maxi D/G 2 = réponse des basses D/G
Réglage du volume maximum :
Potentiomètre tourné entièrement en sens inverse des aiguilles d'une montre : 0 dB Potentiomètre tourné entièrement dans le sens des aiguilles d'une montre : 125 dB
Réglage de la réponse des basses :
Potentiomètre tourné entièrement en sens inverse des aiguilles d'une montre : atténuation de -25 dB à 100 Hz
Potentiomètre tourné entièrement dans le sens des aiguilles d'une montre : atténuation 0 dB
Les réglages peuvent aussi être faits pendant l'utilisation du récepteur.
En replaçant le bouton de contrôle, assurez-vous que les ergots situés à l'intérieur du bouton sont placés du côté des branches de l'écouteur.
Une fois le bouton de contrôle remis en place, réinitialisez le système de contrôle en effectuant une rotation complète du bouton en sens inverse des aiguilles d'une montre et une rotation complète dans le sens des aiguilles d'une montre.
Système
Modulation
FM, stereo
Fréquences porteuses
2,3/2,8MHz
Réponse en fréquence
40 Hz...... 15 kHz
Rapport S/B
60 dB A rms
Émetteur
Tension d'entrée BF
50mV.....5V
Entrée audio
Temps de recharge de l'accu
approx. 4 h
Temps de recharge accu de rechange
approx. 10-12 h
Alimentation
24 V CC via bloc secteur NT 810
Poids
diamètre : 150 mm, hauteur : 47 mm
Récepteur
Niveau de pression acoustique maximal
125dB
Alimentation
2,4 V via accu BA 151
Autonomie
plus de 4 heures par accusateur
Poids
longueur:230mm, largeur:125mm
épaisseur:25mm
Sennheiser electronic GmbH & Co. KG
D-30900 Wedemark
Imprimé en Allemagne
Publ.08/00
Téléphone +49 (0) 5130/600-0
Téléfax +49 (0) 5130/600-300
www.sennheiser.com
81896/A01
