HME 46-3S - Casque de communication SENNHEISER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HME 46-3S SENNHEISER au format PDF.
| Type de produit | Casque de communication monaural |
| Marque | SENNHEISER |
| Modèle | HME 46-3S |
| Principe transducteur (casque) | Dynamique, ouvert |
| Couplage oreille | Supra-aural |
| Réponse en fréquence (casque) | 20 – 14 000 Hz |
| Impédance (casque) | 300 Ω (mono) |
| Niveau de pression acoustique nominal (casque) | 92 dB SPL à 1 kHz, 1 mW (mono) |
| Distorsion harmonique totale | < 1% à 98 dB SPL |
| Pression de contact | 3,5 N (350-3 000 Hz) |
| Type de microphone | Microstatique à polarisation permanente, anti-bruit (BKE 46) |
| Réponse en fréquence (microphone) | 100 – 15 000 Hz |
| Tension de sortie (microphone) | 80 mV/Pa (préréglé usine), réglable de 17 à 100 mV/Pa |
| Impédance de charge (microphone) | 150 – 2 200 Ω |
| Alimentation (microphone) | 8 – 16 V CC |
| Poids (sans câble) | Environ 110 g |
| Plage de température (utilisation) | -15 °C à +55 °C |
| Plage de température (stockage) | -55 °C à +55 °C |
| Garantie | 2 ans |
| Fonctions principales | Arceau auto-ajustable, oreillette relevable (écoute mono), micro flexible orientable gauche/droite, protection ActiveGard™, touche PTT intégrée au câble |
| Entretien et nettoyage | Chiffon doux légèrement humide ; ne pas utiliser de solvants ; remplacer les coussinets d’oreilles régulièrement |
| Pièces détachées et réparabilité | Coussinets d’oreilles (réf. 515295), câbles interchangeables (ex. Cable-6, Cable-PTT-6), protection anti-vent ; réparation par agent Sennheiser uniquement |
FOIRE AUX QUESTIONS - HME 46-3S SENNHEISER
Questions des utilisateurs sur HME 46-3S SENNHEISER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Casque de communication au format PDF gratuitement ! Retrouvez votre notice HME 46-3S - SENNHEISER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HME 46-3S de la marque SENNHEISER.
MODE D'EMPLOI HME 46-3S SENNHEISER
Consignes de sécurité
- Lisez soigneusement et intégralement la présente notice avant d'utiliser le casque/micro.
- Pour une utilisation ultérieure, conservez cette notice à un endroit accessible à tout moment pour tous les utilisateurs.
- Si vous mettez le casque/micro à la disposition d'un tiers, joignez-y toujours la notice.
- Ce casque/micro permet de générer des niveaux de pression sonore supérieurs à 85 dB(A). Ce chiffre correspond au niveau sonore maximal légalement autorisé dans certains pays dans le cadre d'une exposition permanente, tout au long de la journée de travail. De tels niveaux, ou des durées d'écoute trop longues, peuvent endommager votre audition!
- Ne réparez jamais vous-même un casque/micro défectueux. Veuillez contacter votre agent Sennheiser ou un service après-vente/agréé Sennheiser.
- Les seules pièces que vous pouvez remplacer vous-même sont celles décrites plus loin dans cette notice. Toutes les autres pièces de votre casque/micro ne peuvent être remplacées que par votre agent Sennheiser.
- Protégez le casque/micro contre l'humidité. Nettoyez exclusivement le casque/micro à l'aide d'un chiffon légèrement humide. Pour savoir comment le nettoyer, veuillez contacter votre distributeur Sennheiser.
Utilisation de l'appareil conforme aux directives
L'utilisation conforme aux directives de cet appareil impliquée
- que vous ayez lu cette notice et en particulier le chapitre "Consignes de sécurité".
- que vous n'utilisiez l'appareil que dans les conditions décrites dans la présente notice.
Utilisation non conforme aux directives
Est considérée comme une utilisation non conforme aux directives l'utilisation d'une autre manière que celle écrite dans la présente notice ou le non-respect des conditions d'utilisation décrites ici.
HMD 46 / HME 46 / HME 46-3S
Le casque/micro HMD 46 / HME 46 / HME 46-3S, pourvu d'écouteurs dynamiques ouverts, est conçu pour une utilisation en contrôle aérien et d'autres applications de communication. Le micro anti-bruit assure une excellente transmission de la parole même dans des environnements bruyants.
Points forts
- Extrêmement léger
- Très confortable à porter, grâce à son arceau breveté en deux parties, ajustable automatiquement, et à des coussinets d'oreilles très doux
- Le procédé ActiveGard™ protège l'utilisateur des effets des niveaux acoustiques trop élevés (sauf HMD 46-31 et HME 46-31)
- Oreillette repliante, autorisant l'écoute d'une seule oreille
- Support micro flexible, se fixe côté gauche ou côté droit
- Micro anti-bruit, assurant une excellente transmission de la parole
- Câble unidirectionnel, remplacement facile
- Touche PTT intégrée au câble (voir "Variantes" en page 11)
Contenu
- 1 casque/micro HMD 46 / HME 46 / HME 46-3S 1 pince câble 1 protection anti-vent 1 notice d'emploi

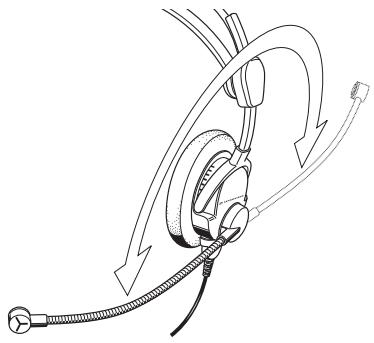

Orienter le support micro
Le support micro peut tourner. Vous pouvez au besoin, par rotation du support micro, utiliser celui-ci à droite ou à gauche.

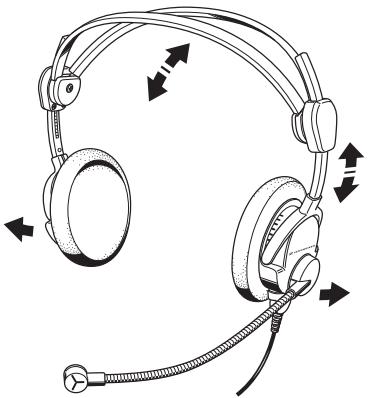

Mettre le casque/micro sur la tête
En mettant le casque/micro sur la tête, le double arceau breveté s'ajuste automatiquement.

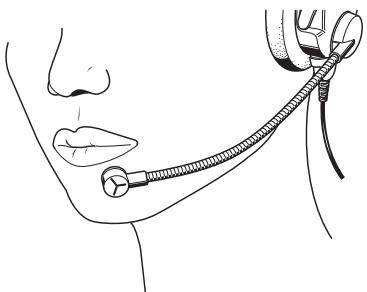

Positionner le microphone
Pliez le support micro flexible de façon à ce que le microphone vise la commissure des lèvres. Respectez une distance d'env. 2 cm entre le microphone et la bouche.

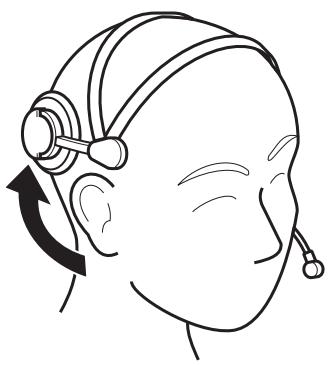

Oreillette relevable
Le casque/micro possède une oreillette relevable permettant d'écouter d'une seule oreille.
Régler le volume directement sur le système audio
Raccordez le casque/micro aux prises correspondantes de votre système audio et réglez-y directement le volume.
Attention! endommagement de l'ouïe à cause des volumes trop élevés!
Ce casque/micro est capable de générer des niveaux de pression sonore élevés. De tels niveaux, ou des durées d'écoute trop longues, peuvent endommager votre audition!
Réglez le volume sur un niveau modéré. S'assurez que vous pouvez entendre les sons importants comme les signaux d'alarme.

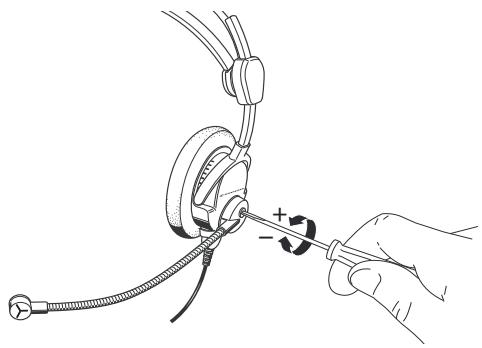

Régler la sensibilité du microphone
La sensibilité du microphone est pré-réglée d'usine sur 80mV / Pa. Pour changer la sensibilité du microphone, tournez en direction de la flèche.
Nettoyer le casque/micro
Nettoyez le casque/micro de temps en temps avec un chiffon doux et légèrement humide. Si nécessaire, utilisez un chiffon légèrement imbibé d'eau savonneuse. N'utilisez jamais de solvant ou de détergent.
Attention! danger de court-circuit à cause d'une infiltration d'eau!
Une infiltration d'eau dans le boîtier de l'appareil peut causer des courts-circuits et endommager les composants électroniques.
Remplacer les coussinets d'oreilles
Pour des raisons d'hygiène, vous devrez remplaçer les coussinets d'oreilles noirs de temps en temps. Saisissez les coussinets par l'envers et tirez-les, en les éloignant des oreillettes. Faites glisser les nouveaux coussinets sur les oreillettes.
Accessoires et pièces de rechange
En changeant le câble, vous pouvez adapter le casque/micro à vos besoins (voir "Variantes" en page 11).
Cable-6 NoRef.500836 Cable-7 NoRef.502360 Cable-H-6 NoRef.502533 Cable-L NoRef.502365 Cable-PTT-6 NoRef.500844 Cable-PTT-6-1 N°Réf.502418 Cable-PTT-L N°Ref.500845 Cable-PTT-LA N°Réf.502187 Cable D-3PTT-M No Ref. 500930 Cable E-3PTT-M NoRef.500931 - Rembourse de l'arceau, 1 paire N° Réf. 515629 Coussinets d'oreilles, 1 paire N° Réf. 515295 Coussinets d'oreilles, 100 paires N° Réf. 515296 - Bonnettes hygiéniques HZH 46, N° Réf. 502194 200 paires Protection anti-vent pour BKE 46, N° Réf. 515297 1 pièce Protection anti-vent pour BKE 46, N° Réf. 514217 en toute quantité Protection anti-vent pour BMD 46, N° Réf. 034177 en toute quantité
Pince câble MZQ 2002 Pince câble HZC 08
N°Réf.044740
No Ref. 525787
Pinces cables
HZC08
(uniquement pour cable rond)
MZQ 2002
(pour câble rond ou plat)
Variantes
| Variante (N° Réf.) | Description | Câble rond unilatéral |
| HMD 46-3 (500849) | Casque/micro avec micro dynamique | - |
| HMD 46-31 (502483) | Casque/micro avec micro dynamique | - |
| HMD 46-3-6 (500466) | Casque/micro avec micro dynamique | avec extrémités dénudées, longueur 1,85 m |
| HMD 46-3PTT-M (500873) | Casque/micro avec micro dynamique | avec touche PTT et connecteur mini-DIN, longueur 2,45 m |
| HME 46-3 (500857) | Casque/micro avec micro statique | - |
| HME 46-31 (502484) | Casque/micro avec micro statique | - |
| HME 46-3S (502592) | Casque/micro monaural avec micro statique | - |
| HME 46-3-6 (500467) | Casque/micro avec micro statique | avec extrémités dénudées, longueur 1,85 m |
| HME 46-3PTT-M (500874) | Casque/micro avec micro statique | avec touche PTT et connecteur mini-DIN, longueur 2,45 m |
| HME 46-3PTT-6 (500468) | Casque/micro avec micro statique | avec touche PTT et extrémités dénudées, longueur 1,85 m |
| HME 46-3PTT-L (500469) | Casque/micro avec micro statique | avec connecteur LEMO FFP.3S.310.CLA.252A, longueur 1,85 m |
| HME 46-3PTT-LA (502172) | Casque/micro avec micro statique | avec connecteur LEMO FHG.2B.310.CLAD52Z, longueur 2,30 m |
| HME 46-ATC (500851) | Casque/micro avec micro statique | avec connecteur LEMO FFP.3S.310.CLA.252A, longueur 2 m |
Connexion du casque/micro
Audio point chaud gauche
Audio pt. chaud droit
Audio pt. froid gauche
Audio pt. froid droit
non assigné
Micro pt. chaud
Micro pt. froid
Blindage
CABLE-6
blanc Audio pt. chaud gauche
orange Audio pt. chaud droit
marron Audio pt. froid gauche
vert Audio pt. froid droit
jaune non assigné
rouge Micro pt. chaud
bleu Micro pt. froid
Blindage
Câble -7 (câble en acier)
jaune Audio pt. chaud gauche
rouge Audio pt. chaud droit
gris Audio pt. froid gauche
bleu Audio pt. froid droit
rouge Micro pt. chaud
bleu Micro pt. froid
Blindage
Connexion pour des variantes à deux connecteurs
| blanc | Audio pt. chaud gauche |
| orange | Audio pt. chaud droit |
| marron | Audio pt. froid gauche |
| vert | Audio pt. froid droit |
| rouge | Micro pt. chaud |
| bleu | Micro pt. froid |
| Blindage | Blindage |
Cable-L
Côté soudure
1 Audio pt. chaud droit 2 Audio pt. froid droit 3 non assigné 4 Blindage 5 Audio pt. chaud gauche 6 Audio pt. froid gauche 7 Micro pt. chaud 8 Micro pt. froid 9 Pont vers broche 10 10 Pont vers broche 9

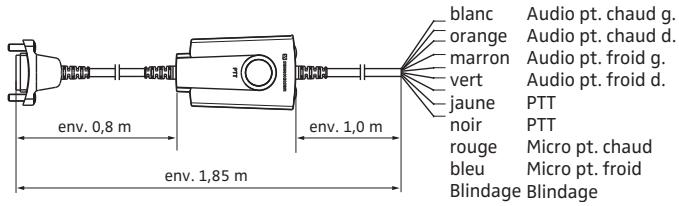

CABLE-PTT-6
| blanc | Audio pt. chaud g. |
| orange | Audio pt. chaud d. |
| marron | Audio pt. froid g. |
| vert | Audio pt. froid d. |
| jaune | PTT |
| noir | PTT |
| rouge | Micro pt. chaud |
| bleu | Micro pt. froid |
| Blindage | Blindage |
HME 46-3PTT-L
Côtésoudure
1 Audio pt. chaud gauche 2 Audio pt. froid gauche 3 PTT 4 PTT (pont vers broche 10) 5 Audio pt. froid droit 6 Audio pt. chaud droit 7 Micro pt. chaud 8 Micro pt. froid 9 Blindage 10 PTT (pont vers broche 4)
HME 46-3PTT-LA
Côté soudure
1 Audio pt. chaud droit 2 Audio pt. froid droit 3 PTT 4 PTT / blindage / pont vers broche 9 5 Audio pt. chaud gauche 6 Audio pt. froid gauche 7 Micro pt. chaud 8 Micro pt. froid 9 Pont vers broche 4 / PTT / blindage 10 Résistance (75 Ω) entre broche 4 et 10 / blindage
HMD 46-3PTT-M
Côté soudure
1 Audio pt. chaud 2 Audio pt. froid 3 Micro, pt. chaud 4 non assigné 5 non assigné 6 PTT 7 PTT / blindage 8 Micro pt. froid
Casque
Principe transducteur
Couplage oreille
Réponse en fréquence
Impedance
Niveau de pression acoustique nominale
DHT
Pression de contact
Microphone
Type
Principe transducteur
Réponse en fréquence
Tension de sortie
Impedance
Généralités
Plage de température
Poids sans câble
dynamique, ouvert
supra-aural
20-14.000 Hz
300Ω par système
95 dB SPL à 1 kHz, 1 mW, mono
83 dB SPL à 1 kHz, 1 V
<1% à 95 dB SPL
(350-3.000 Hz)
BMD 46-413
micro dynamique, anti-bruit
100-12.000 Hz
0,5 mV/Pa
200Ω
utilisation: -15 °C à 55 °C
stockage: -55°C à 55°C
env.150g
Casque
Principale transducteur
Couplage oreille
Réponse en fréquence
Impedance
Niveau de pression acoustique nominale
DHT
Pression de contact
dynamique, ouvert
supra-aural
20-14.000 Hz
300 Ω par système
95 dB SPL à 1 kHz, 1 mW, mono
83 dB SPL à 1 kHz, 1 V
<1% à 95 dB SPL
(350-3.000 Hz)
Microphone
Type
Principe transducteur
BKE 46
microstatique à
polarisation permanente,
anti-bruit
Réponse en fréquence
Tension de sortie
(HME 46-3, -3PTT-6,)
-3PTT-M, -3PTT-6, -3PTT-L)
100-15.000 Hz
réglable de 17-100 mV/Pa,
80 mV/Pa -2 dB
(pré-réglé d'usine)
= 800 mV -2 dB à 114 dB SPL
Tension de sortie
(HME 46-3PTT-LA, -ATC)
réglable de 17-215 mV/Pa,
152 mV/Pa (pré-réglé d'usine)
= 1520mV à 114 dB SPL
Impédance de charge
Alimentation
150-2,200Ω
8-16 V DC
Généralités
Plage de température
utilisation: -15 °C à 55 °C
stockage: -55°C à 55°C
Poids sans câble
env. 150 g
Casque
Principe transducteur
Couplage oreille
Réponse en fréquence
Impedance
Niveau de pression acoustique nominale
DHT
Pression de contact
Microphone
Type
Principale transducteur
Réponse en fréquence
Tension de sortie
Impédance de charge
Alimentation
Généralités
Plage de température
Poids sans câble
dynamique, ouvert
supra-aural
20-14.000 Hz
300Ωmono
92 dB SPL à 1 kHz, 1 mW, mono
83 dB SPL à 1 kHz, 1 V
<1% à 98 dB SPL
(350-3.000 Hz)
BKE 46
microstatique à
polarisation permanente,
anti-bruit
100-15.000 Hz
réglable de 17-100 mV/Pa,
80 mV/Pa -2 dB
(pré-réglé d'usine)
= 800mV -2 dB à 114 dB SPL
150-2,200Ω
8-16 V DC
utilisation: -15 °C à 55 °C
stockage: -55°C à 55°C
env.110g
Casque
Principale transducteur
Couplage oreille
Réponse en fréquence
Impedance
Niveau de pression acoustique nominale
DHT
Pression de contact
dynamique, ouvert
supra-aural
20-14.000 Hz
300 Ω par système
95 dB SPL à 1 kHz, 1 mW, mono
103 dB SPL à 1 kHz, 1 V
<1% à 95 dB SPL
(350-3.000 Hz)
Microphone
Type
Principe transducteur
Réponse en fréquence
Tension de sortie
Impedance
BMD 46-413
micro dynamique, anti-bruit
100-12.000 Hz
0,5 mV/Pa
200Ω
Généralités
Plage de température
utilisation: -15 °C à 55 °C
stockage: -55°C à 55°C
Poids sans câble
env. 150 g
Casque
Principe transducteur
Couplage oreille
Réponse en fréquence
Impedance
Niveau de pression acoustique nominale
DHT
Pression de contact
Microphone
Type
Principe transducteur
Réponse en fréquence
Tension de sortie
Impédance de charge
Alimentation
Généralités
Plage de température
Poids sans câble
dynamique, ouvert
supra-aural
20-14.000 Hz
300 Ω par système
95 dB SPL à 1 kHz, 1 mW, mono
103 dB SPL à 1 kHz, 1 V
<1% à 110 dB SPL
(350-3.000 Hz)
BKE 46
microstatique à
polarisation permanente,
anti-bruit
100-15.000 Hz
réglable de 17-100 mV/Pa,
80 mV/Pa -2 dB
(pré-réglé d'usine)
= 800mV -2 dB à 114 dB SPL
150-2,200Ω
8-16 V DC
utilisation: -15 °C à 55 °C
stockage: -55°C à 55°C
env.150g
Garantie
Sennheiser electronic GmbH & Co. KG offre une garantie de deux ans sur ce produit.
Pour des conditions de garantie actuelles, veuillez visiter notre site web sur www.sennheiser.com ou contacter votre partenaire Sennheiser.
Déclaration de conformité pour la CEE
Cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 89/336/EC. Vous trouvez cette déclaration dans l'Internet sous www.sennheiser.com.
Avant d'utiliser cet appareil, veuillez observer les dispositions légales en vigueur dans votre pays!
Sennheiser electronic GmbH & Co. KG
- Consignes de sécurité
- Utilisation de l'appareil conforme aux directives
- Utilisation non conforme aux directives
- HMD 46 / HME 46 / HME 46-3S
- Points forts
- Contenu
- Orienter le support micro
- Mettre le casque/micro sur la tête
- Positionner le microphone
- Oreillette relevable
- Régler le volume directement sur le système audio
- Attention! endommagement de l'ouïe à cause des volumes trop élevés!
- Régler la sensibilité du microphone
- Nettoyer le casque/micro
- Attention! danger de court-circuit à cause d'une infiltration d'eau!
- Remplacer les coussinets d'oreilles
- Accessoires et pièces de rechange
- Connexion du casque/micro
- CABLE-6
- Câble -7 (câble en acier)
- Cable-L
- CABLE-PTT-6
- HME 46-3PTT-L
- HME 46-3PTT-LA
- HMD 46-3PTT-M
- Casque
- Microphone
- Généralités
- Garantie
- Déclaration de conformité pour la CEE
Marque : SENNHEISER
Modèle : HME 46-3S
Catégorie : Casque de communication
