Marque	SENNHEISER
Modèle	SZI 30
Type de produit	Diffuseur infrarouge (mini diffuseur)
Dimensions (L x H x P)	118 x 25 x 90 mm
Poids	135 g
Alimentation	24-27 V DC via prise Texas 2 pôles
Consommation électrique	150 mA
Nombre de diodes IR	11
Couverture maximale (monocanal)	80 m²
Fréquence porteuse maximale	1,3 MHz (canal 31)
Excursion nominale	±50 kHz
Distorsion harmonique totale (DHT)	≤ 1% (1 kHz)
Rapport signal/bruit audio	60 dB(A) eff.
Entrée HF	Jack mono 3,5 mm
Sortie HF	Jack mono 3,5 mm avec terminaison 50 Ω
Impédance de sortie	env. 20 kΩ ou 50 Ω
Fonctions principales	Réception et diffusion infrarouge, terminaison automatique, compatible avec émetteurs SI 30
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Utiliser uniquement l'alimentation recommandée (NT 20). Éviter toute exposition à l'eau.
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du fabricant. Réparation par un professionnel agréé.
Accessoires recommandés	Bloc secteur NT 20-4, câbles KK 20, pince IZK 20, kit IZM 20
Informations générales	Diffuseur compact pour systèmes infrarouge, idéal pour petites surfaces, musées, expositions.

FOIRE AUX QUESTIONS - SZI 30 SENNHEISER

Quelle est la différence entre le SI 30 et le SZI 30 ?

Le SI 30 est un émetteur/diffuseur avec entrée audio et chargeur pour accus, tandis que le SZI 30 est un diffuseur uniquement, sans entrée audio ni chargeur. Le SZI 30 reçoit le signal d'un émetteur comme le SI 30.

Quelle est la couverture maximale du SZI 30 ?

En mode monocanal, la couverture maximale est d'environ 80 m². En mode stéréo (avec un émetteur compatible), elle est réduite à environ 40 m².

Comment alimenter le SZI 30 ?

Le SZI 30 se raccorde via une prise Texas 2 pôles à un bloc secteur NT 20 fournissant 24-27 V DC. Il peut être alimenté en chaîne avec d'autres diffuseurs à l'aide du répartiteur KKY 20-015.

Quel type de câble utiliser pour connecter le SZI 30 à un émetteur ?

Utilisez un câble coaxial RG 58 (impédance 50 Ω) ou les câbles Sennheiser KK 20. La connexion se fait via des prises jack mono 3,5 mm.

Comment fonctionne la terminaison automatique sur le SZI 30 ?

La prise J1 est spéciale : si aucun connecteur n'y est branché, une terminaison 50 Ω est automatiquement mise en circuit. Pour utiliser un émetteur SI 20, branchez-le sur J1 pour désactiver la terminaison.

Puis-je utiliser le SZI 30 avec un récepteur infrarouge ?

Non, le SZI 30 est un diffuseur (émetteur infrarouge). Il reçoit le signal HF d'un émetteur comme le SI 30 et le diffuse en infrarouge. Les récepteurs (comme le RI 150) captent ce signal.

Quels sont les accessoires disponibles pour le SZI 30 ?

Parmi les accessoires : bloc secteur NT 20-4, câbles prolongateurs KK 20, répartiteur KKY 20-015, pince IZK 20 pour fixation, kit de montage en cluster IZM 20.

Comment nettoyer le SZI 30 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs. Évitez de toucher les diodes IR.

Le SZI 30 peut-il être utilisé en extérieur ?

Non, il est conçu pour un usage en intérieur. L'infrarouge nécessite une ligne de vue et fonctionne mal en plein soleil ou avec une forte lumière ambiante.

Que faire si le SZI 30 ne s'allume pas ?

Vérifiez l'alimentation : la LED à droite de la face avant doit indiquer la présence de tension. Assurez-vous que le bloc secteur est correctement branché et que les câbles ne sont pas endommagés. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI SZI 30 SENNHEISER

Description générale

Le SI 30 est un émetteur bande large avec diffuseur intégré. Il peut être commuté en mode canal 1 (2,3 MHz), canal 2 (2,8 MHz) et stéreo. De chaque côté, le SI 30 dispose d'un logement chargeur pour accus BA 90. À cause de leurs faibles dimensions, émetteur / diffuseur SI 30 et diffuseur SZI 30 conviennent aux espaces de petites et moyennes dimensions. Ils peuvent assurer la couverture de réduits ou répondre aux applications impliquant la diffusion d'informations audio dans des zones bien définies, par exemple dans un musée.

Points forts

Diffuseur compact et émetteur / diffuseur pour les fréquences porteuses 2,3 MHz et 2,8 MHz Installation facile et positionnement précis Contenu :

SI 30 : 1 émetteur / diffuseur SI 30,

1 adaptateur jack stéréo 3,5 / 6,3 mm

SZI 30 : 1 diffuseur SZI 30

Le bloc secteur NT 20-1 n'est pas inclus. Sur commande spécifique, vous pouvez obtenir la version requise (versions Europe, UK ou USA disponibles).

Caractéristiques techniques SI 30

Fréquences porteuses : 2,3/2,8 MHz

Entrée BF..... prise Texas 3-pôles

Tension d'entrée BF

pour excursion nominale. 45 mV - 4 V (Contrôle

autom. de modulation)

Réponse en fréquence BF 30 - 18.000 Hz

DHT (1 kHz, excursion nом.) ≤ 1%

Rapport S/B BF. 60 dB(A)

Sortie HF. 3,5 mm jack mono

Impédance de sortie..... env. 50

Nombre de diodes IR : 11

Couverture max. env. 80m², monocanal

Puissance de rayonnement.. env. 0,5 W

Logements chargeur 2, pour accus BA 90

Tension d'alimentation : 24-27 V DC via

prise Texas 2 pôles

Consommation.. env. 180 mA

Dimensions en mm....... env. 118 x 25 x 90

Poids... env. 140 g

Caractéristiques techniques SZI 30

Excursion nominale : ± 50kHz

Fréquences porteuses max 1,3 MHz

Réponse en fréquence audio... fonction de l'émetteur

DHT (1 kHz, excursion noma.) ≤ 1%

Rapport S/B audio. 60 dB(A) eff.

Entrée HF. 3,5 mm jack mono

Sortie HF 3,5 mm jack mono ave

terminaison 50

Impédance de sortie... env. 20k ou 50

Diodes IR. 11

Couverture max. env. 80m², monocanal

Puissance de rayonnement.... env. 0,5 W

Tension d'alimentation 24-27 V DC via

prise Texas 2 pôles

Consommation env. 150 mA

Dimensions en mm....... env. 118 x 25 x 90

Poids... env. 135 g

Systèmes de transmission infrarouge | émetteurs / diffuseurs

Dimensions du SI 30 / SZI 30

Couverture assurée par SI 30 / SZI 30

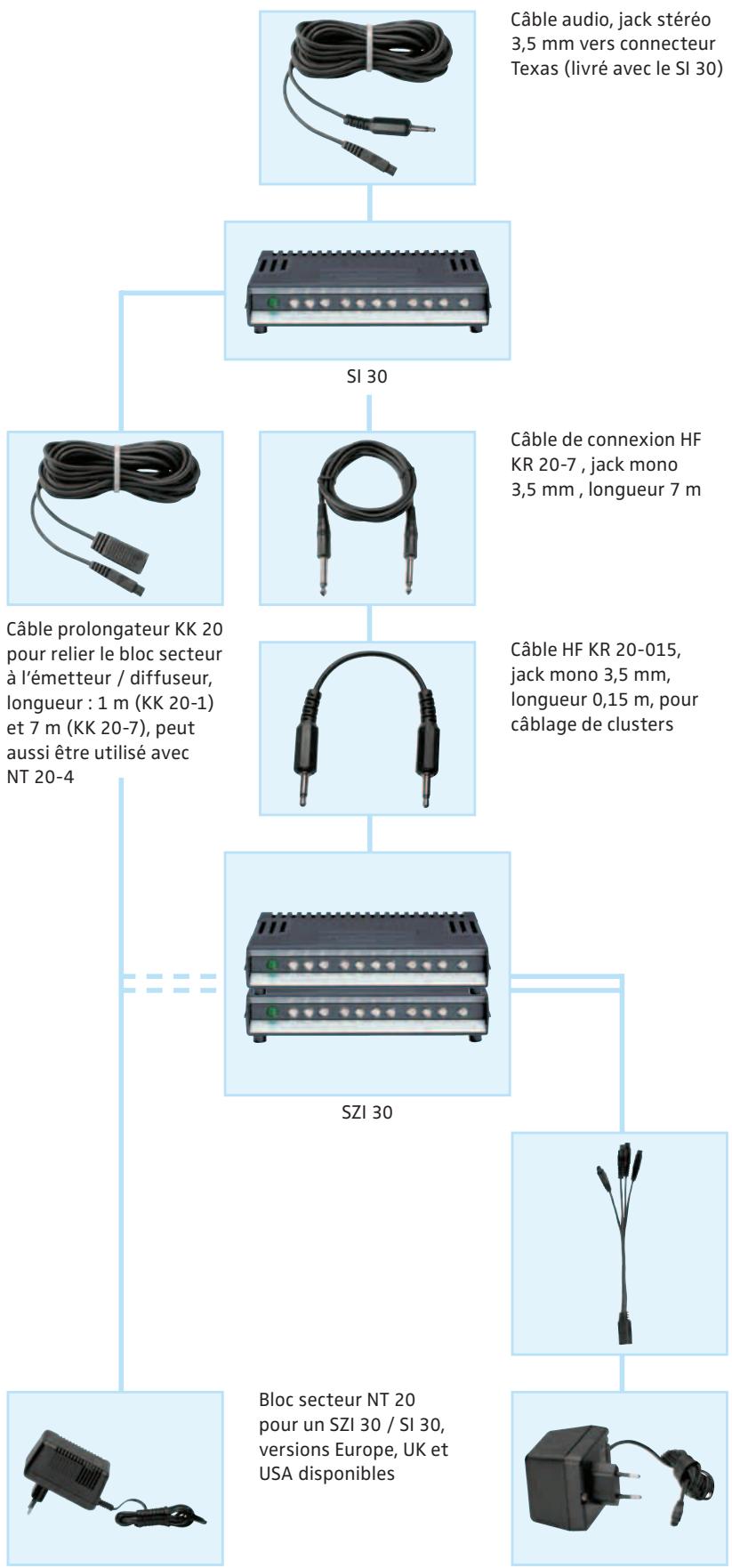

Accessoires conseillés

Bloc secteur

Alimentation (jusqu'à quatre SI 30 / SZI 30)

Cable prolongateur BF

KK 20-1 (1 m)

(2 x Texas) KK 20-7 (7,5 m)

Répartiteur 4 voies (Texas) KK 20-015 Pince de fixation IzK 20 Kit de montage en cluster IZM 20

No ref. 003600 N° ref. 003601 No ref. 003602 No ref. 003603 N° ref. 003604 N° ref. 003605 N° ref. 003535 N° ref. 003536 N° ref. 003557 N° ref. 003558 No ref. 003599 No ref. 003560 N° ref. 003561

Variantes

SI 30 SZ130

N° ref. 004632

N° ref. 004633

Systèmes de transmission infrarouge | émetteurs / diffuseurs

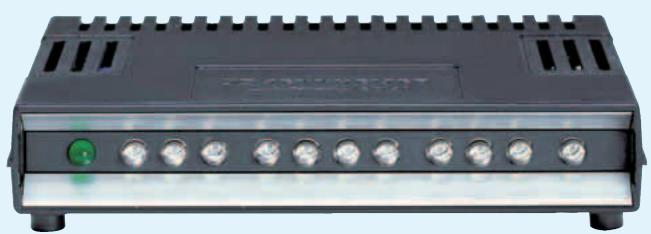

1- LED d'indication d'émission 2-11 diodes émettrices IR

Face avant SI 30

1 Entrée BF (prise Texas 3 pôles) 2 Commut. canal (stéréo, canal 1, canal 2) 3 Sortie HF (jack mono 3,5 mm) 4 Prise alimentation (Texas 2 pôles)

Arrière du SI 30

Connecteur en mode stéréo

Connecteur en mode monocanal

Émetteur / diffuseur si 30

Le SI 30 est un émetteur / diffuseur miniature. Il a environ la même taille qu'un paquet de cigarettes et couvre des surfaces jusqu'à 80m² en mode mono. L'émetteur intégré fonctionne en stéreo bande large. Dès que le signal audio arrivant à l'entrée du SI 30 dépasse un certain seuil, l'émetteur / diffuseur s'allume automatiquement. Il est automatiquement désactivé en l'absence de signal pendant environ 2 minutes. Une LED verte, à gauche de la face avant, indique que l'appareil est en fonctionnement.

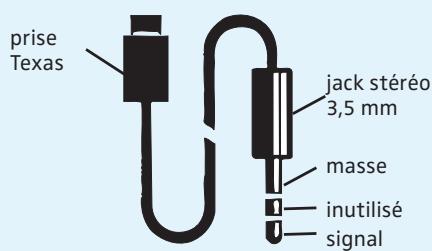

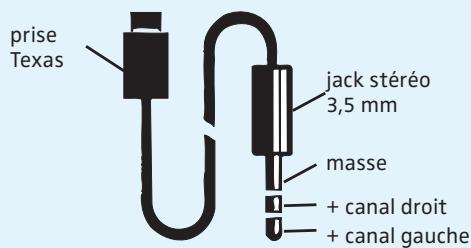

Le diffuseur du SI 30 compte 11 diodes émettrices IR montées en série. L'entrée audio du SI 30 s'effectue sur une prise Texas 3 pôles située à l'arrière de l'appareil, sur la gauche. C'est une entrée asymétrique stéréo qui ne doit pas être raccordée par une grande longueur de câble. Un câble de raccordement de 2 m équipé d'un jack mono 3,5 mm / connecteur Texas à 3 pôles est livré avec l'appareil.

Un contrôle automatique de modulation permet l'adaptation à tout signal audio compris entre 45 mV et 4 V. Ce processus entre en fonction après 1 minute, de façon à ce qu'une courte pause du commentaire ne provoque pas une augmentation d'amplification. Des problèmes peuvent se poser si vous utilisez des micros délivrant des niveaux de sortie très différents. De longues pauses peuvent entraîner une augmentation d'amplification. Lors du raccordement du SI 30 à une prise casque de téléviseur ou autre source similaire, régler le niveau sur une valeur moyenne. Un niveau trop faible peut entraîner l'apparition de bruit de fond.

Le sélecteur de canal permet de choisir entre canal 1 ou 2 ou mode stéréo. En mode mono, le diffuseur intégré et tous les diffuseurs raccordés couvrent une surface plus grande. Pour une transmission mono, choisissez toujours une fréquence adaptée au récepteur : par exemple, 2,3 MHz (canal 1) pour le RI 150.

La sortie HF pour le raccordement d'autres diffuseurs s'effectue sur une prise jack mono 3,5 mm. Vous pouvez y raccorder aussi bien des mini diffuseurs SZI 30 que des diffuseurs haute puissance SZI 1029. Pour les courtes distances, vous pouvez utiliser les câbles de raccordement figurant dans la gamme des accessoires Sennheiser. Pour des grandes distances, vous pouvez confectionner vous-même vos câbles de liaison dans du coaxial RG 58 représentant une impédance de 50 Ω. Le bloc secteur NT 20 se raccorde sur une prise Texas 2 pôles à l'arrière du SI 30. Pour alimenter, par exemple, un émetteur / diffuseur SI 30 et deux diffuseurs SZI 30, vous pouvez utiliser le bloc secteur NT 20-4 et un cable répartiteur KKY 20-015. Vous pouvez ainsi alimenter jusqu'à quatre SI 30 / SZI 30.

Systèmes de transmission infrarouge | émetteurs / diffuseurs

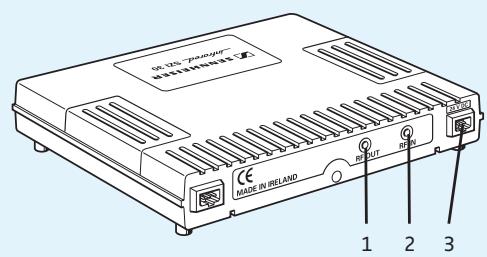

1 Prise HF J2 (jack mono 3,5 mm) 2 Prise HF J1 (jack mono 3,5 mm) 3 Alimentation (Texas 2 poles)

Arrière du SZI 30

Diagramme polaire SI 30 / SZI 30

champ libre, rayonnement résiduel < 100 lx, mode monocanal Quatre SZI 30, montés à l'un par rapport à l'autre. Pour comparaison le diagramme polaire d'un seul SZI 30 orienté à

Mini diffuseur SZI 30

Le SZI 30 est un diffuseur miniature pouvant recevoir le signal d'un SI 30 ou de tout autre émetteur. Au sein d'un système bande étroite, il peut transmettre les fréquences jusqu'à 1,3 MHz (canal 31). Il ne dispose pas de compartiment de charge. La LED à droite de la face avant sert de contrôle de présence d'alimentation.

À l'arrière du SZI 30 on trouve, outre la prise d'alimentation, deux prises HF. La prise J1 est spéciale : si aucun connecteur n'y est raccordé, une terminaison 50 se trouve automatiquement commutée sur la connexion HF de la prise J2. Quand vous utilisez un émetteur SI 20 veillez à utiliser J1 comme entrée HF. Dans ce cas, la terminaison 50 ne sera pas mise en circuit. Dans le cas d'utilisation de fréquences peu élevées et de câblages de faible longueur, une terminaison 50 n'est pas nécessaire. En l'absence de terminaison, le SZI 30 est alimenté par un signal HF de tension plus élevé. Pour tout autre émetteur, utiliser l'entrée J2. Sur le dernier SZI 30 de la chaîne, l'entrée J1 reste donc automatiquement libre et la terminaison 50 se trouve de ce fait mise en circuit.

Si 30 / SZI 30 - Caractéristiques techniques communes

Avec leurs 12 diodes d'émission IR, les SI 30 et SZI 30 peuvent couvrir des surfaces jusqu'à 80m². En mode 2 canaux (stéréo), la couverture est de 40m². Avec un rapport S/B de 26 dB (courbe extérieure du diagramme ci-contre), le signal est intelligible mais perturbé par du bruit de fond. Seul un rapport S/B > 40 dB peut assurer un bon comportement d'écoute sans bruit parasite.

L'émetteur / diffuseur SI 30 et le diffuseur SZI 30 sont particulièrement destinés aux applications suivantes :

Petits systèmes bande large, par exemple pour transmettre son TV. De tels systèmes peuvent être entièrement composés de SI 30 et SZI 30. - Comme diffuseur d'appoint associé avec le SZI 1029, pour assurer la couverture de réduits et recoins. - Comme solution pour des zones isolées, par exemple dans une exposition ou dans un musée. Un système réalisé à partir de SI 30 est très économique. A condition que les différentes zones soient séparées optiquement, le visiteur capte les informations correspondant à chaque objet ou vitrine sans avoir besoin de changer de canal.

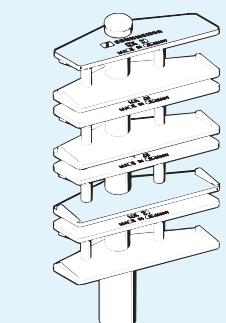

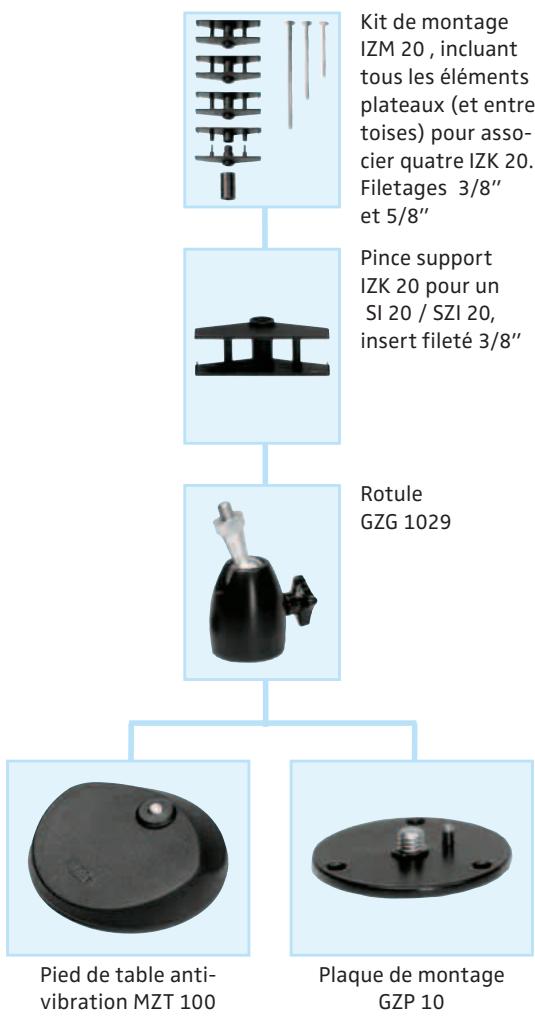

Avec les supports à pince IZK 20 et le kit de montage IZM 20, il est possible de superposer jusqu'à quatre SI 30 / SZI 30. Chaque diffuseur peut être orienté individuellement très facilement et avec précision de façon que les angles de couverture soient complémentaires. Le diagramme ci-contre montre le résultat obtenue avec une installation dans laquelle les diffuseurs font entre eux un angle de, l'ensemble assurant la couverture régulière selon un angle de.

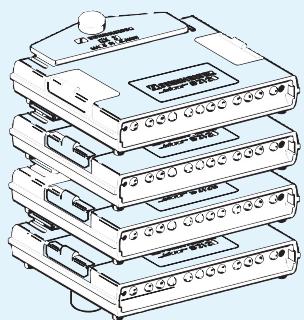

Ensemble de quatre, réalisé avec quatre pinces supports IZK 20 et un kit de montage IZM 20

Systèmes de transmission infrarouge | émetteurs / diffuseurs

Répartiteur 4 voies

KKY 20-015 pour

alimenter un cluster

de SZI 20 / SI 20 à

partir d'un même

bloc secteur NT 20-4

Bloc secteur NT 20-4

pour alimenter jusqu'à

quatreL30/S130,

versions Europe, UK

et USA disponibles
