Type de produit	Système casque audio sans fil (émetteur + récepteur stéthoscope)
Modulation	FM, stéréo
Réponse en fréquence	40 Hz – 15 kHz
Rapport signal/bruit	60 dB (A) RMS
Puissance de sortie HF (émetteur)	Jusqu'à 10 mW
Alimentation émetteur	12 V CC via bloc secteur NT 820
Alimentation récepteur	2,4 V via accu BA 151
Autonomie du récepteur	Plus de 4 heures par accu
Temps de charge (première utilisation)	24 heures
Temps de charge (ensuite)	4–5 heures
Portée maximale	100 mètres (selon obstacles)
Canaux de transmission	2 canaux sélectionnables (Canal 1 ou 2)
Entrées audio de l'émetteur	Entrée ligne (LINE) et entrée micro (MIC)
Fonctions spéciales	Compression automatique (COMP), commutateur MO/ST (mono/stéréo), bouton TUNE, veille automatique
Réglages d'audition	Réglage individuel du volume max (0–125 dB) et de la réponse des basses (-25 dB à 0 dB à 100 Hz)
Dimensions émetteur	Diamètre 150 mm, hauteur 47 mm
Dimensions récepteur	Longueur 230 mm, largeur 125 mm, épaisseur 25 mm
Poids du récepteur (sans accu)	Environ 60 g
Accessoires fournis	Émetteur TR 820, récepteur RR 820, accu BA 151, bloc secteur NT 820, câble de raccordement, adaptateur Péritel, oreillettes de rechange, notice
Entretien	Nettoyer avec un chiffon doux non pelucheux, sans produit abrasif
Sécurité	Ne pas ouvrir l'appareil, éviter une écoute prolongée à fort volume, protéger l'ouïe
Piles et environnement	Accus recyclables, ne pas jeter avec les ordures ménagères ; éliminer selon réglementation WEEE
Réparabilité	Utiliser exclusivement des pièces de rechange et accessoires Sennheiser ; contacter un revendeur agréé

FOIRE AUX QUESTIONS - SET 820 SENNHEISER

Comment brancher l'émetteur SET 820 à ma télévision ?

Branchez le câble fourni entre la prise casque de votre TV et l'entrée LIGNE de l'émetteur. Si votre TV possède une prise Péritel, utilisez l'adaptateur Péritel fourni. Assurez-vous de n'utiliser qu'une seule entrée audio (LINE ou MIC).

Comment charger l'accu du récepteur ?

Placez le récepteur dans le logement chargeur de l'émetteur, le système de contrôle vers l'avant. La LED verte gauche s'allume. La première charge doit durer 24 heures. Ensuite, le temps de charge est de 4 à 5 heures. Le récepteur peut rester sur l'émetteur sans risque de surcharge.

Que faire si je n'entends aucun son ?

Vérifiez que tous les connecteurs sont correctement branchés, que la source sonore est allumée et que le volume est suffisant. Assurez-vous que les branches du récepteur sont écartées (mise en marche) et que l'accu est inséré et chargé (au moins 20 minutes). Essayez de changer de canal ou d'utiliser le bouton TUNE pour réaccorder.

Comment changer le canal de transmission pour éviter les interférences ?

Sur l'émetteur, utilisez le sélecteur de canal : position 1 ou 3 = canal 1, position 2 = canal 2. Sur le récepteur, appuyez sur le bouton TUNE jusqu'à obtenir un son clair. Si vous changez de canal sur l'émetteur, refaites la recherche avec TUNE.

Quelle est la portée du système et peut-elle varier ?

La portée maximale est de 100 mètres en champ libre. Elle peut être réduite par les murs, les objets métalliques ou le béton armé. Placez l'émetteur loin de surfaces métalliques pour optimiser la réception.

Comment régler le volume et les basses pour une écoute adaptée ?

Utilisez le potentiomètre de volume sur le récepteur. Pour un réglage fin, retirez le bouton de contrôle et ajustez les quatre potentiomètres internes : le volume maximum (0 à 125 dB) et la réponse des basses (-25 dB à 0 dB à 100 Hz) pour chaque oreille. Replacez le bouton en alignant les ergots.

Puis-je utiliser plusieurs récepteurs avec un seul émetteur ?

Oui, plusieurs récepteurs RR 820 peuvent être utilisés simultanément avec le même émetteur. Ils sont disponibles chez votre revendeur Sennheiser.

Comment nettoyer le casque et l'émetteur ?

Utilisez un chiffon doux et non pelucheux. N'employez aucun produit de nettoyage abrasif. Évitez que le vernis ou l'encaustique n'entre en contact avec les pieds en caoutchouc de l'émetteur.

Comment remplacer les oreillettes ?

Retirez les oreillettes usagées en les tirant doucement. Placez les neuves en les enfonçant jusqu'à ce qu'elles soient bien en place. Une paire de rechange est fournie dans l'emballage.

Puis-je utiliser un microphone externe avec le SET 820 ?

Oui, branchez le microphone externe MKE 800 TV (vendu séparément) sur l'entrée MIC de l'émetteur. Fixez le micro au haut-parleur de votre TV avec la bande Velcro. Réglez le commutateur MO/ST sur mono.

MODE D'EMPLOI SET 820 SENNHEISER

Nous vous remercions d'avoir porté votre choix sur Sennheiser ! Avec plus d'un demi-siècle d'expérience dans la conception et la fabrication d'équipements electroacoustiques de haute qualité, Sennheiser est aujourd'hui un leader dans le domaine audio.

Le Set 820 est un système permettant d'écouter le son de votre radio, TV, chaîne hi-fi ou autres sources semblables au volume que vous désirez, sans déranger les autres. L'émetteur possède une portée maxi de 100 mètres, ce qui permet de se déplacer librement - sans les restrictions dues aux fils. Le système utilise des signaux radiofréquence pour la transmission sonore.

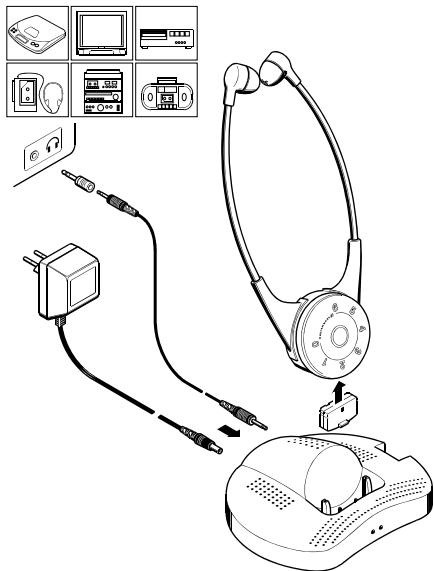

L'emballage contient

Le Set 820 comporte les composants et accessoires suivants :

• Récepteur stéthoscope RR 820
• Émetteur (également chargeur du récepteur) TR 820
• Accu BA 151
• Bloc secteur NT 820
• Câble de raccordement pour sortie casque
• Adaptateur PERITEL
• Oreillettes de rechange
• Notice d'emploi

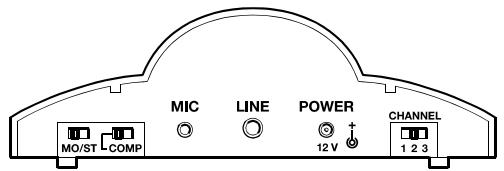

Raccordement de l'émetteur (chargeur)

L'arrête de l'émetteur comporte deux entrées audio : une entrée (LINE) pour le raccordement à la prise casque ou PERITEL de votre TV et une entrée microphone (MIC).

Branchez une extrémité du câble à la prise casque de votre TV et l'autre extrémité à l'entrée LIGNE de l'émetteur.

Si votre téléviseur est doté d'une prise PERITEL, utilisez l'adaptateur fourni.

Si votre TV n'a pas de prise casque ou de prise PERITEL, vous pouvez utiliser un microphone externe tel que décrit dans la section "Accessoires".

N'utilisez qu'une seule des deux entrées audio de l'émetteur (MIC ou LINE).

Reliez le câble du bloc secteur à la prise d'alimentation (POWER) de l'émetteur. Branchez le bloc secteur sur une prise de courant.

Lors d'une interruption prolongée de l'appareil (par exemple quand vous êtes en vacances), débranchez le bloc secteur de la prise de courant.

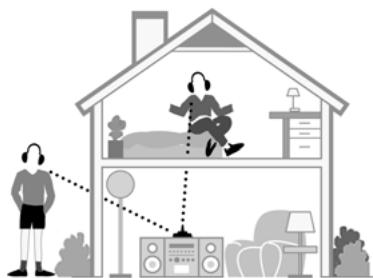

Une complète liberté de mouvement

Il n'est pas nécessaire que l'émetteur et le récepteur soient à portée visuelle l'un de l'autre. Vous pouvez vous déplacer librement dans votre maison et même dans votre jardin en profitant d'une réception de haute qualité. Plusieurs récepteurs peuvent être utilisés avec un même émetteur. La portée de l'émetteur peut varier en fonction des matériaux et de la surface des murs.

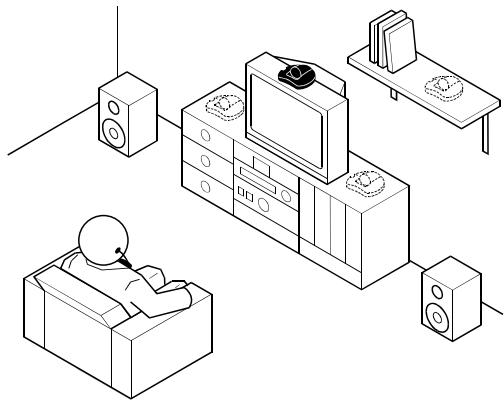

Où placer l'émetteur

Choisissez un emplacement ajustat à proximité (par ex. à côté ou au-dessus) de votre chaîne hi-fi ou de votre téléviseur.

Ne pas placer l'émetteur à proximité immédiate d'un objet métallique comme une étagère en métal, un mur en béton armé, etc.

L'émetteur se met automatiquement-

ment en service à la réception d'un signal audio. En cas d'absence du signal sonore pendant plus de 3 minutes, l'émetteur passe automatiquement en mode "veille". En mode "veille", la consommation de l'émetteur est extrêmement faible, ce qui permet de le laisser branché sur secteur en permanence. Les accus peuvent être rechargés dès que l'émetteur est raccordé au secteur.

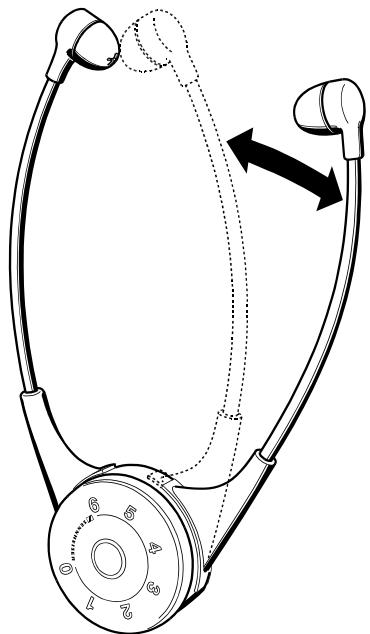

Utilisation du récepteur stéthoset

Le récepteur stéthoset doit être placé sur vos oreilles, système de contrôle en bas et inscriptions vers l'avant.

Le récepteur se met en marche lorsque vous écartez les branches des écouteurs.

Après utilisation, le récepteur s'eteint automatiquement.

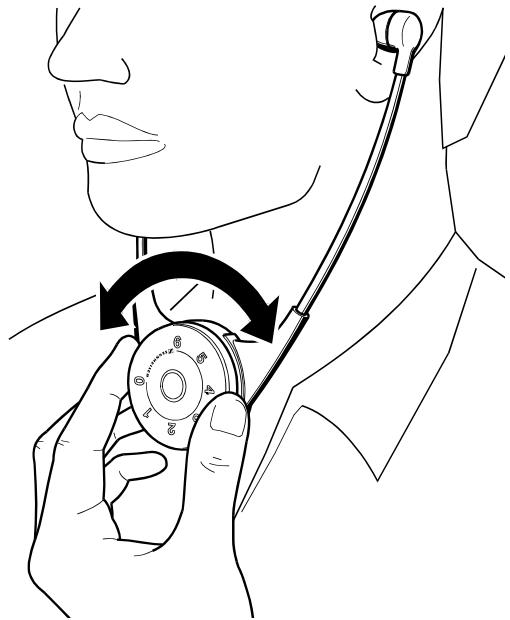

Réglage du volume

Réglez le volume du récepteur avec le potentiamètre prévu à cet effet.

Si vous n'utilisez pas le récepteur stéthoset, placez-le dans le logement chargeur de l'émetteur afin de recharger son accu (voir la section "Charge de l'accu").

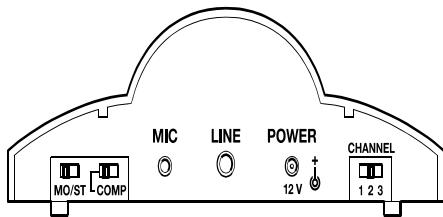

Changement du canal de transmission

Afin d'éviter les interférences dues à l'utilisation simultanée de plusieurs émetteurs, sélectionnez un canal différent sur chaque émetteur. L'émetteur possède plusieurs canaux de transmission (CHANNEL). Pour des raisons techniques d'agrément, deux canaux peuvent être sélectionnés :

Position 1 ou 3 = Canal 1 Position 2 = Canal 2

Compression automatique

Le commutateur COMP (compression) situé à l'arrière de l'émetteur permet de reproduire les passages deux plus fort et d'atténuer les sons forts.

Le commutateur MO/ST permet de choisir entre transmission stéréo ou mono. Avec des TVs mono et quand vous utilisez le micro MKE 800 TV, ce commutateur doit être réglé sur mono.

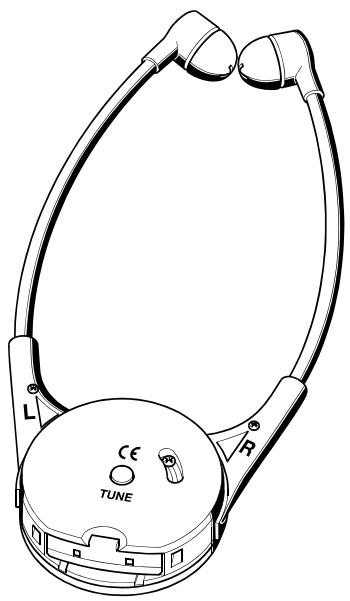

Réglage de la réception

Il est nécessaire que l'émetteur soit en fonction (voir la section "Où placer l'émetteur"). Une fois le récepteur stéthoset mis en marche, la recherche et l'accord sur l'émetteur se font automatiquement. Si, pour une raison ou une autre, le canal sélectionné ne convient pas (par ex. à cause d'interférences ou d'un système voisin), appuyez sur le bouton TUNE à l'arrête du récepteur jusqu'à ce que vous puissiez entendre le signal audio fort et clair. Si un canal différent est sélectionné sur l'émetteur, la recherche d'émetteur et le réglage d'accord doivent être à nouveau effectués en utilisant le bouton TUNE (voir la section "Changement du canal de transmission").

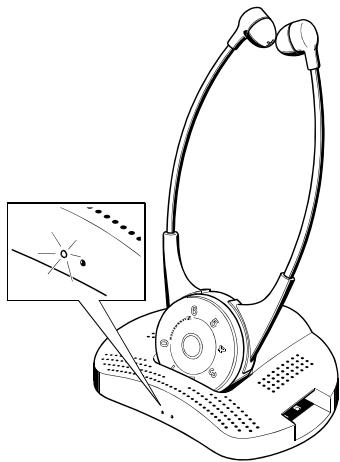

Charge de l'accu

Placez le récepteur dans le logement chargeur de l'émetteur. Assurez-vous que le récepteur est correctement positionné, système de contrôle vers l'avant. La LED gauche de l'émetteur doit s'allumer en vert.

Lors d'une première utilisation, chargez l'accu pendant 24 heures. Avec une charge initiale de 24 heures, le temps de charge est de 4-5 heures. Un accu entièrement chargé offre une autonomie d'environ 4 heures.

Rangez toujours le récepteur sur l'émetteur pour être sûr qu’il soit rechargé avant chaque utilisation. Le système de recharge est donc pour ne jamais surcharger l'accu. Le récepteur peut rester sur l'émetteur même lorsque l'accu est chargé.

Informations complémentaires

La technologie de transmission audio de cet appareil fait appel aux ondes radio. Selon les connaissances scientifiques actuelles, les ondes radio émises sont sans danger.

Le vernis ou l'encaustique peuvent attaquer les pieds en caoutchouc de l'émetteur. Comme ceux-ci pourraient dans ce cas tacher vos meubles, il est conseillé de placer l'émetteur sur un tapis antidérivant.

Une paire d'oreillettes de rechange est livrée avec le Set 820. Lorsque cela devient nécessaire, enlevez les oreillettes usagées pour les replacer par les neuves.

Pour le nettoyage de l'appareil, employez un tissu doux, non pelucheux. N'employez aucun produit de nettoyage abrasif.

Ne réglez jamais le volume à fond!

Au casque, on a toujours tendance à régler le niveau d'écoute beaucoup plus fort qu'en écoute sur enceintes. Cependant, si votre audition est déteriorée et que vous utilisez un casque comme aide auditive, veuillez éviter une écoute prolongée à des niveaux élevés. Veillez à protéger votre ouïe!

Accessoires

Utilisez uniquement des pièces de rechange et des accessoires Sennheiser.

ATTENTION: Les composants d'autres fabricants (par ex. le bloc secteur ou l'accu) peuvent endommager l'appareil et annuler la garantie!

Les accessoires suivants sont disponibles chez votre revendeur spécialiste :

Accu BA 151

Chargeur L 151-2

Récepteur stéthoscope RR 820

Émetteur TR 820

Microphone externe MKE 800 TV

Accu BA 151

En utilisant un accu supplémentaire, vous pouvez utiliser le récepteur stéthoset durant plus de 4 heures consécutives. Stockez toujours l'accu de rechange dans le petit logement prévu à cet effet à la droite de l'émetteur. La LED droite de l'émetteur s'allume en vert pour signaler la charge. Lorsqu'un accu est placé dans le petit logement chargeur, son temps de recharge est de 1 0-12 heures.

Un accu utilisé dans des conditions normales a une durée de vie comprise entre 1 et 2 ans. Si vous constatez une diminution significative d'autonomie, l'accu doit être remplacé.

Les accus Sennheiser peuvent être recyclés. Afin de protégér l'environnement, ne jetez jamais un accu usage mais déposez-le chez votre revendeur spécialiste.

Chargeur L 151-2

Il est également possible de recharger les accus via le chargeur L 151-2.

Récepteur stéthoscope compatible RR 820

Un même émetteur peut transmettre le son à plusieurs récepteurs. Des récepteurs complémentaires (désignation RR 820) sont disponibles chez votre revendeur spécialiste.

Au lieu de branches avec écouteurs, ce récepteur est doté d'une prise audio permettant de connecter un casque ou un cable de connexion pour un appareil acoustique.

Microphone externe MKE 800 TV

Dans le cas où votre TV est dépourvue de prise casque, PERITEL ou RCA, vous pouvez utiliser le micro externe MKE 800 TV avec votre.

Fixez le micro au haut-parleur de votre TV au moyen de la bande Velcro. Reliez le connecteur de micro à la prise MIC de l'émetteur et placez le commutateur MO/ST de l'émetteur sur mono.

En cas de problème...

• Tous les connecteurs sont-ils correctement branchés ?
• Le récepteur et la source sonore sont-ils en fonction ; les niveaux du récepteur et de la source sont-ils suffisants ?
• Avez-vous écarté les branches du récepteur ?
• L'accu est-il inséré correctement dans le récepteur ?
• Avez-vous chargé l'accu pendant au moins 20 minutes?
• Êtes-vous toujours dans la zone couverte par l'émetteur?
• Choisissez un canal différent.
• Ajustez le réglage en utilisant le bouton TUNE.
• Si le problème persiste, entrez en contact avec votre revendeur spécialiste.

N'ouvrez jamais l'appareil !

Réglage de la pression des branches

Desserrez la vis à l'arrière du récepteur stéthoset.

Déplacez la vis dans le trou oblong jusqu'à la position désirée (continuellement régla ble).

1 = pression mini 2 = pression maxi

Serrez la vis.

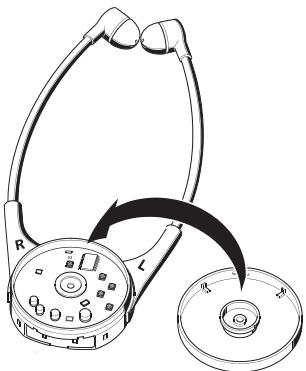

Réglages en fonction de l'audition des malentendants

Tournez le bouton de contrôle entièrement en sens inverse des aiguilles d'une montre (0). Enlevez le système de contrôle en le soulevant délicatement puis en le faisant passer au-dessus du guide interne. Utilisez les 4 potentiomètres placés sur le circuit pour régler individuellement le volume maximum et la réponse dans les graves pour la voie droite et gauche de l'écouteur.

Réglage du volume maximum :

Potentiomètre tourné entièrement en sens inverse des aiguilles d'une montre : 0 dB

Potentiomètre tourné entièrement dans le sens des aiguilles d'une montre : 125 dB

Réglage de la réponse des basses :

Potentiomètre tourné entièrement en sens inverse des aiguilles d'une montre :

atténuation de -25 dB à 100 Hz

Potentiomètre tourné entièrement dans le sens des aiguilles d'une montre :

atténuation 0 dB

Les réglages peuvent aussi être effectués pendant

l'utilisation du récepteur.

En remettant en place le bouton de contrôle, assurez-vous que les ergots situés à l'intérieur du bouton sont placés du côté des branches de l'écouteur.

Une fois le bouton de contrôle remis en place, réinitialisez le système de contrôle en effectuant une rotation complète du bouton en sens inverse des aiguilles d'une montre et une rotation complète dans le sens des aiguilles d'une montre.

Caractéristiques techniques

Modulation

Plage de fréquences

Réponse en fréquence

Rapport S/B

FM, stereo

voir la plaque d'identification à la base de l'émetteur 40 Hz..... 15 kHz 60 dB A rms

Émetteur

Puissance de sortie HF

Entree audio

Entree micro

Temps de recharge de l'accu

Temps de recharge accu de rechange

Alimentation

Poids

Dimensions

typ. jusqu'à 10 mW

12 V CC via bloc secteur NT 820

diamètre : 150 mm, hauteur : 47 mm

Récepteur

Niveau de pression acoustique maximal

Alimentation

Autonomie

Poids

Dimensions

125dB

2,4VviaaccuBA151

plus de 4 heures par accu

approx. 60g (sans accu)

longueur : 230mm, largeur : 125mm, épaisseur : 25mm

Déclaration de conformité pour la CEE

Ces appareils sont conformes aux exigences essentielles et aux autres dispositions pertinentes des Directives 1999/5/EC, 89/336/EC et 73/23/EC. Vous trouvez cette déclaration dans l'internet sous www.sennheiser.com. Avant d'utiliser l'appareil, veuillez observer les dispositions légales en vigueur dans votre pays.

WEEE déclaration du fabricant

Votre produit Sennheiser a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu’ils sont arrivés en fin de vie, doivent être éliminés séparation des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l’environnement.

Accus

Les accus fournis peuvent être recyclés. Jetez les accus usagés dans un conteneur de recyclage ou ramenez-les à votre revendeur. Afin de protégér l'environnement, déposez uniquement des accus complètement déchargés.

Sennheiser electronic GmbH & Co. KG
