MODE D'EMPLOI MZA 900 P SENNHEISER

L'adaptateur d'alimentation fantôme MZA 900 P sert à relier des microphones electrostatiques à polarisation permanente, munis d'un connecteur jack 3,5 mm ou d'une prise spéciale à 3 contacts, à une alimentation fantôme de 10 - 52 Volts (P12 - P48; transportant la tension sur les deux conducteurs). C'est l'adaptateur qui assure l'alimentation du microphone.

Les combinaisons possibles entre le MZA 900 et les microphones Sennheiser sont les suivantes :

MZA 900 P

908B

908D

HSP 2 ew

HSP 4 ew

ME2

ME3

ME4

MKE 2 ew gold

MKE 40 ew

MZA 900 P-4

HSP 2

HSP 4

HS2

ME 102

ME 104^2

ME 1052

MKE 2-4

MKE Platinum-4-C

1 associé au KA 100 S-4
2 associé au KA 100 -4

Le MZA 900 P constitue également une solutionouple et flexible si vous doivent utiliser un même microphone, tour à tour,pour des applications avec fil et sans fil. Il suffit de le relier au MZA 900 P(-4) pour des applications avec fil (par ex., en studio) ou avec un émetteur de poche pour des applications sans fil (par ex., sur scène).

Le MZA 900 P peut également servir de tester de cable micro XLR (voir page 5).

Contenu de l'emballage

• MZA 900 P avec clip de ceinture
  Mode d'emploi
• Certificat de garantie

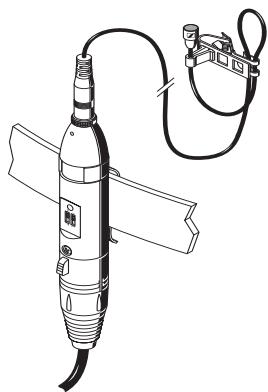

Branchement du microphone

Reliez le connecteur jack du microphone à la prise du MZA 900 P. Verrouillez le connecteur jack en vissant vers le bas l'anneau de couplage. Vous évitez ainsi tout "mou" dans le branchement, et tout bruit parasite si le cable se met à bouger.

Sortie

La sortie XLR du MZA 900 P respecte la mise en phase du microphone back-électret qui lui est relié. Autrement dit, une augmentation de la pression sonore en face de la membrane du microphone se traduit par l' apparition d'une tension positive entre le point 2 et la masse, et d'une tension négative entre le point froid et la masse.

L'étage de sortie est symétrisé électroniquement, symétrie de type flottant.

Utilisez un cable XLR symétrique pour relier la sortie XLR à l'entrée microphone avec alimentation fantôme de l'appareil désiré. Si nécessaire, vous pouvez vous passer de cable, et brancher directement le MZA 900 P sur la prise d'entrée XLR de l'appareil.

Fixation du MZA 900 P aux vêtements

Le clip de ceinture permet de fixer discretement le MZA 900 P aux vêtements (ceinture, etc.).

Pré-atténuation commutable

Vous pouvez réduire le gain de 12 dB. Ceci est recommende si l'entrée micro à laquelle vous avez relié le MZA 900 P est saturaée ou s'il est lui-même surcharge par le signal qui le traverse (surmodulation), à cause des niveaux de pression

sonore elevés généres par le micro électret (battery, cuivres, etc.).

Si vous utilisez le MZA 900 P sur une alimentation fantôme 12 Volts, son niveau de sortie maximal est beaucoup plus faible que pour 48 Volts. Dans ce cas, n'hésitez pas à activer la pré-atténuation.

Filtre coupe-bas commutable

Le filtrte coupe-bas (roll-off) permet d'adapter le MZA 900 P aux modèles Sennheiser HSP et aux micros cravate. Dès que ce filtrte coupe-bas est activé ( 🚀 ), les fréquences graves du signal (en dessous de 125Hz ) sont attenuées, ce qui améliore l'intelligibilité de la voix. Simultanément, les plosives et les bruits d'air sont supprimés efficacement.

Indication de fonctionnement et de surmodulation

Le MZA 900 P possède une LED bicolare.

La LED s'allume en vert :

Le MZA 900 P est correctement alimenté, et ne subit aucune surmodulation (conditions de fonctionnement normales).

La LED s'allume en rouge :

Une LED rouge clignotante sur les niveaux sonores elevés indique une surmodulation du microphone ou une surcharge de la sortie du MZA 900 P.

Une LED rouge allumée en permanence indique un cable défectueux.

Utilisation du MZA 900 P comme testeur de cable

Le MZA 900 P peut également servir de testeur de cable pour des cables micro XLR. Il est inutil, dans ce cas, de lui relier un microphone.

Reliez une extrémité du cable à tester à une console de mixage dont l'alimentation fantôme est activée. Relief l'autre extrémité du cable au MZA 900 P.

La LED s'allume en vert :

Le cable est OK.

La LED s'allume en rouge. Erreurs possibles :

Un conducteur est coupé.
- Un conducteur est en court-circuit avec le blindage.

La LED ne s'allume pas. Erreurs possibles :

• Les deux conducteurs sont coupés.
  Le blindage est interrompu.
• Les deux conducteurs sont en court-circuit avec le blindage.

Assignation des contacts

Mikrofon
3,5 mm

Mikrofon
prise spéciale à 3 contacts
face avant

MZA 900 P
3.5 mm
XLR-3M

MZA 900 P-4
XLR-3M
face arrière
face arrrière

Kabel
XLR-3 F
XLR-3 M
symmetrisch

\section*{Caracteristiques techniques}

Réponse en fréquence

Filtre coupe-bas, commutable

Tension maxi. de sortie

• pré-atténuation 0 dB
• pré-atténuation -12 dB

Tension de bruit de fond en sortie avec pondéré

Impedance de sortie

Impedance mini. de charge avec

• pré-atténuation 0 dB
• pré-atténuation -12 dB

Alimenation

Connecteur

Prise d'entrée

MZA 900 P

MZA 900 P-4

Dimensions

Poids

Température de fonctionnement

Taux d'humidité

20-20.000 Hz (-1 dB)
0/-12dB
125 Hz (-3 dB),
12 dB/oct

1,8V(P48)

0,6 V (P12)

0,45 V (P12 - P48)

CCIR: 12 V (0/-12 dB)

A: 3 V (0/-12 dB)

100Ω

5 kΩ (P12 - P48)

2 kΩ (P12 - P48)

P12-P48

10-52V

2,6-2,8 mA

XLR-3 M

jack 3,5 mm, verrouillable

prise spéciale à 3 contacts

-20 à +60 °C
<95 % humidité relative

Déclarations du fabricant

Garantie

2 ans

Certification

Sennheiser electronic GmbH & Co. KG déclarons que cet apparéil est en conformité avec les normes CE.

WEEE Déclaration

En fin de vie veuillez rapporter cet apparéil à la déchetterie communale ou à un centre de recyclage.

Sennheiser electronic GmbH & Co. KG
