MODE D'EMPLOI HME 100 SENNHEISER

Conseils et précautions 49

Pointsforts 50

Variantes 51

Contenu 53

Préparation des casques-micros à l'utilisation 54

Raccordement des casques-micros 54 Ajustement du serre-tête 56 Position du microphone 57

Utilisation des casques-micros 59

Commutation Mono/Stéréo (HME 100 uniquely) 59 Réglage de volume 59 Ajuster le gain du micro 60 Pliage du casque 60 Information complémentaire pour l'utilisation du HME 120 dans un hélicoptère …… 61

Pièces de remplacement 62

Remplacement de la protection antivent 62 Remplacement des oreillettes 62

Câblage des connecteurs 63

En cas de difficulté 64

Caractéristiques techniques 66

Les HME 100, HME 105, HME 120 et HMD 120 sont des casques micros pour pilote. De type clos, ils sont particulièrement recommandés pour les hélicoptères et tous les avions à hélices ou turbopropulseurs.

Conseils et précautions

• Avec un casque micro, vous percevez l'environnement sonore d'une façon différente (moteurs, hélices, alarmes, etc.). Avant d'utiliser votre appareil, assurez-vous qu'avec un casque micro sur la tête, vous pouvez identifier ces sons. Le réglage du volume doit être fait de telle façon qu'il vous permette une bonne perception des signaux d'alarme.
• Ne tentez pas de réparer vous-même votre casque micro. En cas de problème, contactez votre distributeur Sennheiser pour qu'il puisse vous porter assistance.
• Les seules pièces que vous pouvez remplacer vous-même sont celles décrites plus loin dans ce manuel. Toutes les autres pièces de votre casque micro ne peuvent être remplacées que par votre distributeur Sennheiser.
• Ne pas immerger le casque micro dans l'eau! Pour savoir comment le nettoyer, veuillez contacter votre distributeur Sennheiser.

Casque micro HME 100

• Nouveau casque micro passif avec une excellente atténuation des bruits. Excellent confort grâce à un poids réduit, des oreillettes offrant un contact agréable et un serre-tête réglable. Notre liberté de mouvement est maximale grâce à un câble de raccordement unilatéral. Casque repliable pour une capacité de rangement optimale et un transport facilité.
• Des communications claires grâce au micro à électret MKE 45-1 avec sensibilité réglable (le réglage de sensibilité doit être effectué par un personnel qualifié). Le micro peut être aisément positionné d'un côté ou de l'autre de la bouche grâce à un système de fixation rapide du flexible. Réception radio optimale grâce à une réponse en fréquence étendue.
• Contrôle de volume intégré. Adaptation au système d'intercom du bord via un commutateur Mono/Stéréo.
• Fabriqué en Allemagne. Deux ans de garantie.

Casque micro HME 105

Le HME 105 diffère du HME 100 par les caractéristiques suivantes :

• Pas de commutateur Mono/Stéréo. Raccordement casque et microphone via un connecteur XLR-5

Casque micro HME 120

Le HME 120 diffère du HME 100 par les caractéristiques suivantes :

• Pas de commutateur Mono/Stéréo reproduction Câble spiralé
• Raccordement casque et microphone via un connecteur jack U-174/U à une interface haute impédance dans un hélicoptère

Casque micro HMD 120

Le HMD 120 diffère du HME 100 par les caractéristiques suivantes :

• Pas de commutateur Mono/Stéréo reproduction Cable spirale
• Micro dynamique M-87/AIC et casque impédance
• Raccordement casque et microphone via un connecteur jack U-174/U à une interface basse impédance dans un hélicoptère

HME 100, HME 105 et HME 120

Casque micro - Sac de rangement et de transport avec courroie d'épaule pour casque micro et accessoires Protection antivibrat pour micro - Clip de câble MZQ 2002-1 (N° Réf. 44740)

HMD 120

Casque micro - Sac de rangement et de transport avec courroie d'épaule pour casque micro et accessoires - Clip de câble MZQ 2002-1 (N° Réf. 44740)

Accessoires recommandés

• Oreillettes gel, remplaçables (N° Réf. 83140)

Cable de raccordement pour HME 100

Cable de raccordement pour HME 105

HME 100

1 jack stéréo 6,35 mm pour le raccordement du casque 1 jack PJ-068 pour le raccordement du microphone Raccorder le jack 6,35 mm pour le casque et le jack PJ-068 pour le micro aux prises correspondantes de votre système intercom.

HME 105

1 connecteur XLR-5 pour le raccordement casque et micro Raccorder le connecteur XLR-5 pour le casque et le micro à la prise XLR-5 de votre système intercom.

Cable de raccordement pour HME 120 et HMD 120

HME 120 et HMD 120

1 jack U-174/U pour le raccordement casque et micro

Raccorder le jack U-174/U pour le casque et le micro à la prise U-174/U de votre système intercom.

Réglage du serre-tête

Pour une bonne atténuation des bruits et un comportement optimal, le serre-tête doit être ajusté en fonction de votre tête :

Placer le casque micro, la bande du serre-tête sur le dessus de votre tête. Ajuster la longueur du serre-tête :

• Vos oreilles doivent être complètement à l'intérieur des oreillettes
• Vous ne devez ressentir qu’une légère pression sur vos oreilles
• Un comportement optimal est assuré

Assurez-vous qu'aucun câble ne vient se prendre dans le serre-tête lorsque vous l'ajustez. Dans le cas contraire, il y a un risque d'endommager le câble.

Parfaire le réglage pour une efficacité optimale, surtout en environnement bruyant.

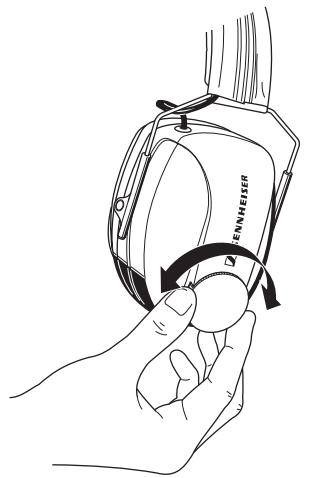

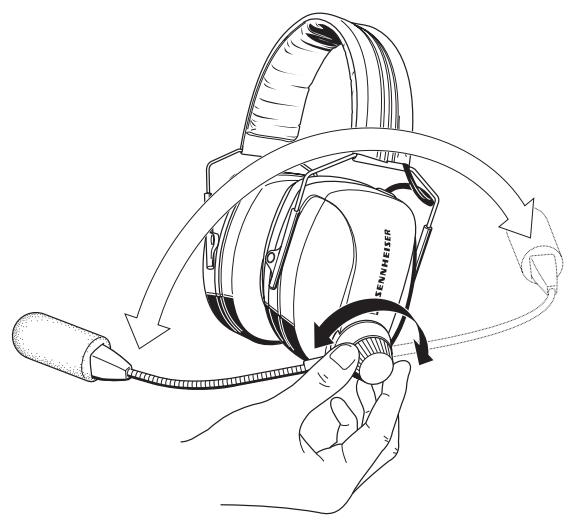

Déplacement du flexible de micro

Le flexible de micro peut être placé d'un côté ou de l'autre de la bouche.

Desserrer le système de fixation rapide. Tourner le flexible de. Resserrer le système de fixation rapide.

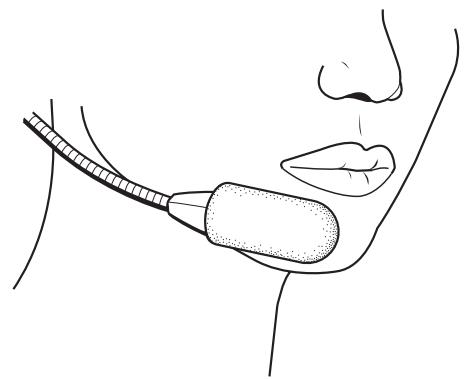

Positionner le micro devant le coin de votre bouche

Les HME 100, HME 105 et HME 120 sont dotés d'un flexible micro. Pour un rendement optimum, le micro doit être positionné au coin de la bouche. Maintenir une distance d'environ 2 cm entre le micro et la bouche.

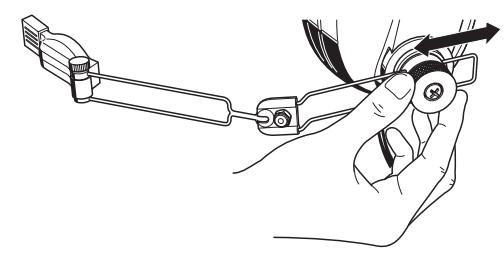

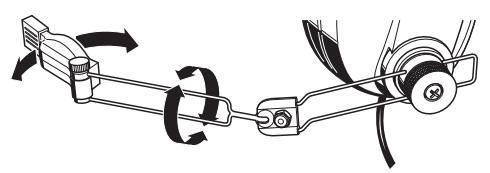

Pour positionner le micro du HMD 120, procéder de la façon suivante :

Ajuster la longueur du support micro de façon à ce que le micro soit placé au coin de votre bouche. Pour ce faire, desserrer la fixation rapide et ajuster la longueur du support micro. Tirer la partie médiane du support micro vers la bouche jusqu'à ce que la distance micro/bouche soit d'environ 2 cm. Orienter le micro pour parfaire le réglage.

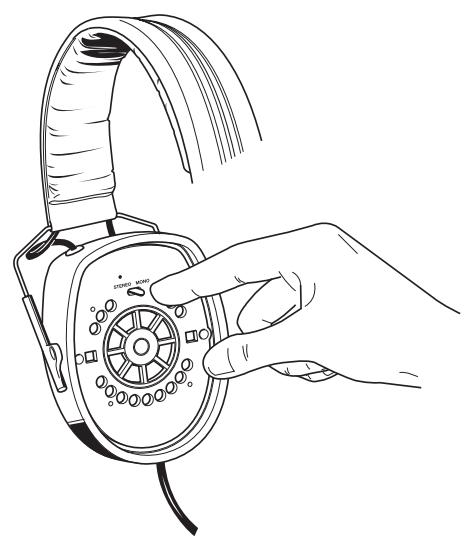

Commutation mono/stéris (HME 100 uniquely)

En général, vous recevez un son mono. Le commutateur Mono/Stéréo doit alors être placé sur 'Mono'. Lors de l'utilisation d'un système intercom stéréo, le casque micro doit être commuté en mode stéréo. Retirer le coussin d'oreillette portant le flexible de micro (Remplacement des coussins d'oreillettes) et placer le commutateur Mono/Stéréo sur 'Stéréo'.

Réglage de volume

L'exposition à des sons de très fort niveau peut être la cause de dommages irréversibles de l'audition !

Régler le contrôle de volume sur une valeur moyenne. Assurez-vous que vous pouvez entendre les sons importants comme les signaux d'alarme.

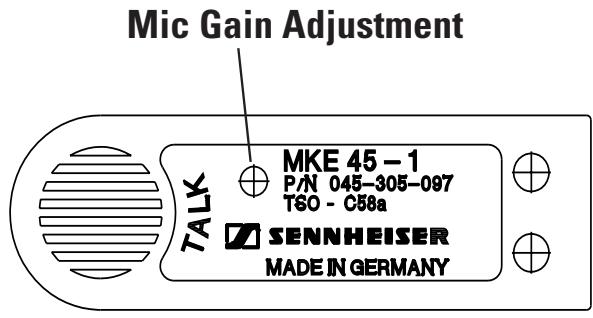

Ajuster le gain du micro

En conformité avec la norme JTSO C58a, la tension de sortie du microphone est calibrée en usine à 400 mV. Si le niveau d'entrée micro de votre système d'intercom est plus élevé ou plus faible, la tension de sortie micro peut être réajustée sur celui-ci. Pour ce faire, utilisez un petit tournevis et tournez la vis 'Mic Gain Adjustment' (voir l'illustration à gauche) jusqu'à la valeur de réglage désirée.

Pliage du casque

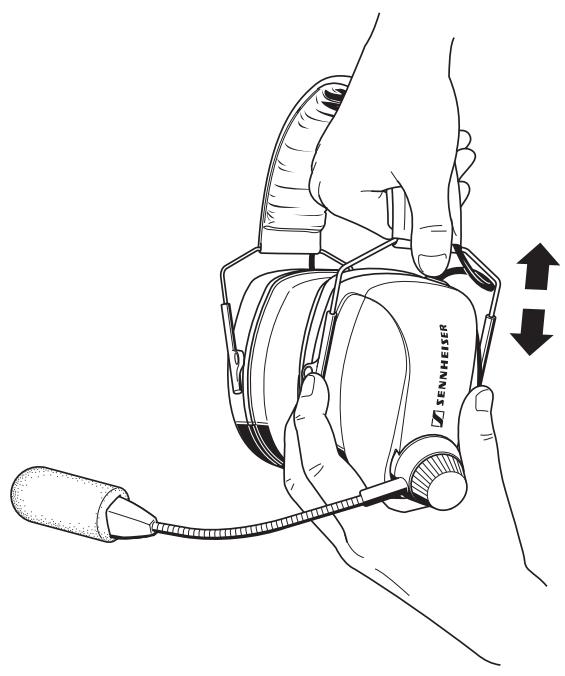

Pour faciliter le rangement et le transport, les oreillettes du casque peuvent être repliées à l'intérieur du serre-tête.

Pour déplier le casque, saisir les oreillettes et les tirer vers le bas à l'extérieur du serre-tête.

Information complémentaire pour l'utilisation du HME 120 dans un hélicoptère

La polarité de branchement d'un microphone dans les hélicoptères n'est pas standardisée. Si le microphone de votre casque n'est pas conforme avec la polarité existante, vous pouvez changer la polarité sur le casque en faisant simplement tourner le module de microphone. Pour ce faire, procédez comme suit:

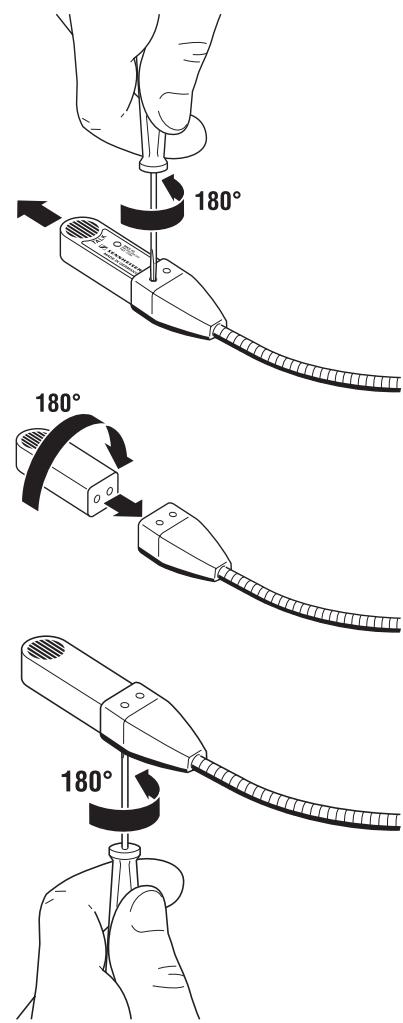

1. Retirer la protection antivent du microphone.
2. Déserrer les vis d'environ un demi tour.
3. Opérez une traction sur le module micro par rapport à son bras support.
4. Faites tourner le module micro de.
5. Repoussez le module micro en place sur son bras support.
6. Resserrez les vis de l'autre côté.
7. Remplacez la protection antivent sur le microphone.

La rotation du module microphone ne change pas ses propriétés acoustiques. En raison de son système de compensation de bruit, le microphone peut être utilisé de l'un ou l'autre côté.

Pièces de remplacement

Les pièces suivantes sont disponibles chez votre distributeur Sennheiser :

Protection antivent pour microphone electret MKE 45-1 - Clip pour câble - Sac de rangement et de transport avec courroie d'épaule - Coussins d'oreillettes

Remplacement de la protection antivibrante

Si la protection antivent du micro électret est endommagée ou présente des trous, vous devez la remplacer. Retirer la protection antivent du micro. Faites glisser doucement la nouvelle protection et assurez-vous qu'elle est convenablement mise en place.

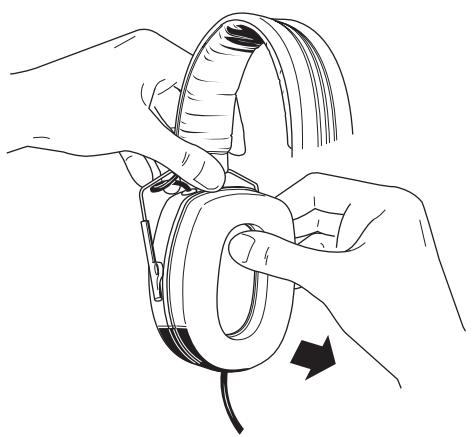

Remplacement des coussins d'oreillettes

Remplacer les coussins d'oreillettes dès qu'ils sont endommagés. Saisir l'arrière du coussin et tirer vers vous de façon à le désolidariser de l'oreillette. Mettre en place un nouveau coussin sur l'oreillette.

Câblage des connecteurs

Jack U174/U

1 Micro point froid 2 Audio point chaud 3 Micro point chaud 4 Audio point froid

Jack stéréo 6,35 mm

1 Audio point chaud gauche 2 Audio point chaud droit 3 Audio point froid

Connecteur XLR-5

1 Audio point chaud 2 Audio point froid 3 Micro point chaud 4 Micro point froid 5 —

Jack PJ-068

1 Non assigné! 2 Micro point chaud 3 Micro point froid

En cas de difficulté

	Si un problème apparait, et ne fait pas partie de la liste ci-dessous, veuiliez contacter votre distributeur Sennheiser.
Problème	Causes possibles / Solutions
Communications claires, mais compensation de bruit inactive	Vous utilisez un système d'intercom stéréo, mais le casque micro est en mode mono. ► Vérifiez que le commutateur Mono/Stéréo est bien sur 'Stéréo'. Vous receivez une source mono, mais le casque micro est en mode stéréo. ► Vérifiez que le commutateur Mono/Stéréo est bien sur 'Mono'.
Communications à un niveau très faible	Le contrôle de volume est régle trop bas. ► Vérifier le réglage de volume sur le casque. La connexion casque est peut-être débranchée. ► Vérifier que le jack du casque est correctement raccordé.
Réduction de l'intelligibilité	La connexion microphone est peut-être débranchée. ► Vérifier que le jack du micro est correctement raccordé.

Problème

Le niveau de sortie micro est trop élevé ou trop faible

La tension de sortie micro peut être réajustée de la façon suivante :

À l'aide d'un petit tournevis, tournez la vis 'Mic Gain Adjustment' (voir l'illustration page 60) jusqu'à la valeur de réglage désirée.

Casque

Principe transducteur

Couplage oreille

Réponse en fréquence

Impédance nominale

Attenuation

Pression de contact

Micro, préampli inclus

Principe transducteur

Réponse en fréquence

Sensibilité

Pression acoustique max.

Impédance de charge min.

Tension de sortie

HME 100 | HME 105 et HME 120 | HMD 120

dynamique
circumaural, fermé
45-15.000 Hz
150 Ω, mono, 300 Ω, stéréo	150 Ω, mono	16 Ω, mono
> 10-40 dB
env. 10 N

capsule mic électret, compensation de bruit MKE 45-1	capsule mic électret, compensation de bruit MKE 45-1	dynamique, compensation de bruit M-87/AIC
300-5.000 Hz	300-5.000 Hz	500-4.000 Hz
-	-	1,8-4 μV / 74 dB / 5 Ω
120 dB	120 dB	-
150 Ω	150 Ω	-
400 mV ± 3 dB à 114 dB (RTCA/DO 214)	400 mV ± 3 dB à 114 dB (RTCA/DO 214)	-

	HME 100	|HME 105	|HME 120	|HMD 120
Tension d'alimentation	typ. 16 V CC(8-16 V CC,env. 8-25 mARTCA/DO 214)	|typ. 16 V CC|(8-16 V CC,env. 8-25 mA|RTCA/DO 214)	|typ. 16 V CC|(8-16 V CC,env. 8-25 mA|RTCA/DO 214)	-
Caracteristiques générales
Cable de raccordement	1,5 m,unilatéral		cable spiralé,unilatéral
Poids sans cable	350 g
Connecteurs	jack stéréo 6,35 mmpour casque,jack PJ-068 pour microphone	connecteur XLR-5 pourcasque et microphone	jack U-174/U pourcasque et microphone	jack U-174/U pourcasque et microphone
Contrôles	commutateur Mono/Stéréoctrlôle de volume pour casque	-	-	-
Température	utilisationstockage	-15°C ... + 55°C-55°C ... + 55°C

Déclarations de conformité pour la CEE

Sennheiser electronic GmbH & Co. KG déclarons que cet appareil est en conformité avec les normes CE.

Vous trouvez également toutes les informations actuelles relatives aux produits Sennheiser sur Internet à l'adresse Web "http://www.sennheiser.com".
