Type de produit	Motoculteur
Marque	STAFOR
Modèle	S62
Moteur	Bernard 145 cc, 4 temps, refroidissement par air pulsé
Carburant	Essence sans mélange, réservoir 1,5 à 1,75 L
Transmission	Par courroie trapézoïdale, 3 vitesses (lente, moyenne, grande)
Embrayage	Automatique
Largeur de travail	0,54 m (outils standard)
Outils rotatifs	Couteaux type bineur amovibles montés en couronne
Options d'outils	Sarcleur, faucille, bêche (supplémentaires)
Mancherons	Réversibles, réglables en hauteur et latéralement
Roue avant	Oui, réglable en hauteur
Éperon	Réglable en hauteur, support fixe ou oscillant
Poids	Environ 60 kg (estimation)
Dimensions (L x l x h)	Non spécifiées, env. 1,2 x 0,6 x 0,9 m (estimation)
Capacité d'huile moteur	0,6 L, huile multigrade 10W/30 ou 10W/40
Entretien moteur	Vidange toutes les 30 h, vérification niveau toutes les 3 h
Filtre à air	Changer chaque saison, nettoyer pré-filtre toutes les 10 h
Sécurité	Bouton d'arrêt moteur (mise à la masse), embrayage automatique
Accessoires	Disques protège-plantes, capots protecteurs, butoir, remorque, charrue, pareuse, etc.

FOIRE AUX QUESTIONS - S62 STAFOR

Comment démarrer le motoculteur STAFOR S62 ?

Placez la machine en position béquille. Déplacez la manette d'accélération vers la gauche, mettez le starter en position fermée (I), puis tirez sur la poignée du lanceur. Une fois le moteur lancé, passez le starter en position médiane puis en grande ouverture (II).

Comment changer de vitesse sur le S62 ?

Le S62 dispose de trois vitesses sélectionnables via un levier : vitesse lente pour les travaux avec outils rotatifs, vitesse moyenne pour le binage de surface et accessoires, et grande vitesse uniquement pour le déplacement.

Comment régler la hauteur des mancherons ?

Débloquez la clé de réglage située sur le pivot du mancheron. Ajustez la hauteur puis revissez la clé. Les mancherons sont également réglables latéralement.

Quel type d'huile moteur utiliser et comment faire l'appoint ?

Utilisez une huile multigrade 10W/30 ou 10W/40. Pour l'appoint, dévissez le bouchon H, faites le niveau au ras du trou de remplissage (capacité 0,6 L). Vérifiez toutes les 3 heures de fonctionnement.

Comment nettoyer ou changer le filtre à air ?

Nettoyez le pré-filtre toutes les 10 heures environ et la cartouche toutes les 30 heures. Changez le filtre chaque saison. Suivez les instructions sur le boîtier du carburateur.

Quand effectuer la vidange d'huile moteur ?

La vidange est recommandée toutes les 30 heures de fonctionnement. Utilisez une huile multigrade 10W/30 ou 10W/40.

Comment remplacer les outils rotatifs (couteaux) ?

Les couteaux sont montés en couronne et sont amovibles. Dévissez les écrous de fixation, retirez les couronnes usagées et installez les nouvelles. Un montage asymétrique est possible (ex. 2 couronnes à gauche, 4 à droite).

Comment transporter le motoculteur ?

Pour le transport, mettez la roue avant en position basse, débloquez la clé de réglage des mancherons, soulevez la machine en faisant pivoter les mancherons vers le bas pour former une béquille. Utilisez la roue de transport fournie.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau de carburant, le starter, et l'état du filtre à air. Assurez-vous que le bouton d'arrêt n'est pas enfoncé. Par temps froid, accélérez légèrement. Si le problème persiste, consultez un professionnel.

Comment ranger le motoculteur en fin de saison ?

Videz le réservoir d'essence, vidangez l'huile moteur, nettoyez les outils et le carter. Rangez-le dans un endroit sec. Tirez sur la poignée du lanceur pour amener le moteur en compression afin d'éviter la corrosion.

MODE D'EMPLOI S62 STAFOR

S2 Motoherbe S 4 Motobineuse

TYPE	moleur	vitesse	réducteur	embryagel	mancheron	outils	option
S 2	Technamotor HBL 35.4T	1 av.	a chaine carter acier	progressifia gallet tendur	reglable en hauteur	diametre 300 largeur 0,54 m.	disques protage plantes roude de transport
S 200	Robin EY 15 B 4T	2 av.	a chaine carter acier	progressifia gallet tendur	reglable en hauteur et lateralemment	diametre 300 largeur 0,54 m.	disques protage plantes buttor
S 4	Technamotor HBL 35.4T	2 av. 1 ar.	a chaine carter acier	progressifia gallet tendur	reglable en hauteur	diametre 300 largeur 0,54 m. rouse avant	disques protage plantes Equipement labour
S 55	Technamotor HBL 40. ou Robin EY 15 D. 4T	3 av.	a chaine carter acier	progressifia gallet tendur	reglable en hauteur et lateralemment	diametre 300 largeur 0,54 m. rouse avant	equipment labour
S 62	Robin EY 15 D Technamotor HBL 40 Bernard moteur 417. 4T	3 av. 1 ar.	a chaine carter acier	progressifia gallet tendur	reglable en hauteur et lateralemment	livre en cellulie	equipment bineur avec roue avant equipement labour butoir remouquage etc
S 8	MAG 1021 4T	3 av. 1 ar.	a chaine carter acier	progressifia gallet tendur	reglable en hauteur et lateralemment	livre en cellulie	equipment bineur avec roue avant labour, tauche rectale, émerque, etc.
S 10	Briggs et Straton MAG 1021 4T	5 av. 1 ar.	par pionons en acier monte sur roulement	progressifia gallet tendur	reglable en hauteur et lateralemment	livre en cellulie avec délabolage au mancheron	equipment de traisse avec roue avant 0,5m. labour remouquage etc.

S 55 Motobineuse

S 62 Cellule motrice avec équipement labour.

S 10 cellule motrice avec équipement labour.

S 8 Cellule motrice avec équipement fraise.

Motobineuse type S6

1978.10.156

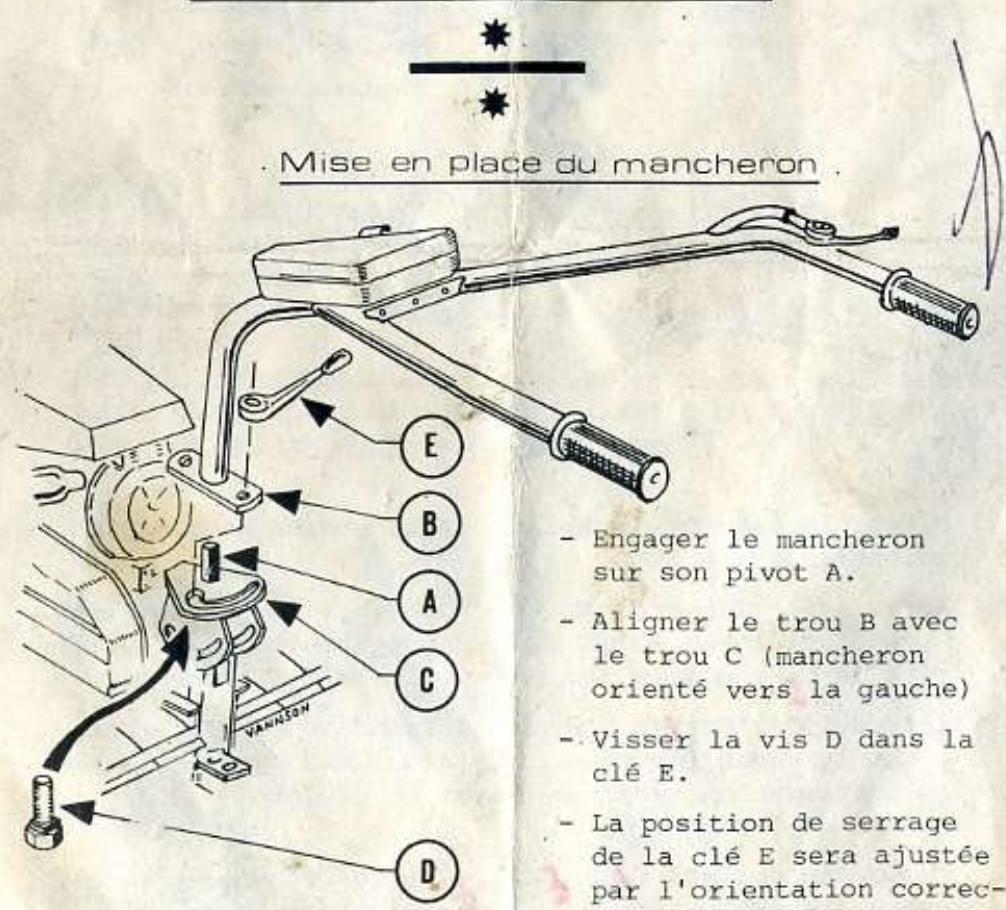

• Engager le mancheron sur son pivot A. Aligner le trou B avec le trou C (mancheron orienté vers la gauche)
• Visser la vis D dans la clé E. La position de serrage de la clé E sera ajustée par l'orientation correcte de la vis D.

MOTEUR : BERNARD - 145 cc - 4 temps - Refroidissement à air pulse.

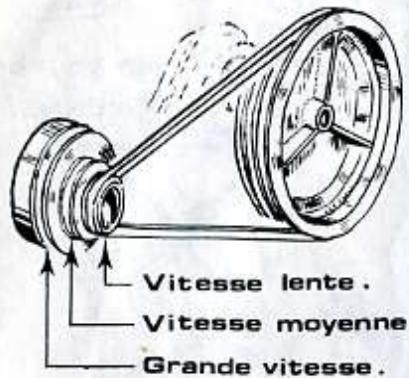

TRANSMISSION: Par courroie trapezoidale procurant trois vitesses.

Changement de vitesse

La vitesse est nécessaire en fonction du travail à exécuter

VITESSE LENTE: pour tous travaux avec outils rotatifs. VITESSE MOYENNE: pour binage de surface et entraînement d'accessoires (pompe, poulie motrice, tondeuse etc...) GRANDE VITESSE: pour le déplacement exclusivement.

EMBRAYAGE : Automatique.

CARTER DE DEMULTIPLICATION : Étanche, en acier.

Tous les organes étant graissés au montage, aucun entretien n'est nécessaire.

Vérifier périodiquement le serrage des boulons et vis de fixation.

MANCHERONS : Réversibles, réglables en hauteur et latéralement. En position basse, ils forment béquille pour faciliter le changement des outils.

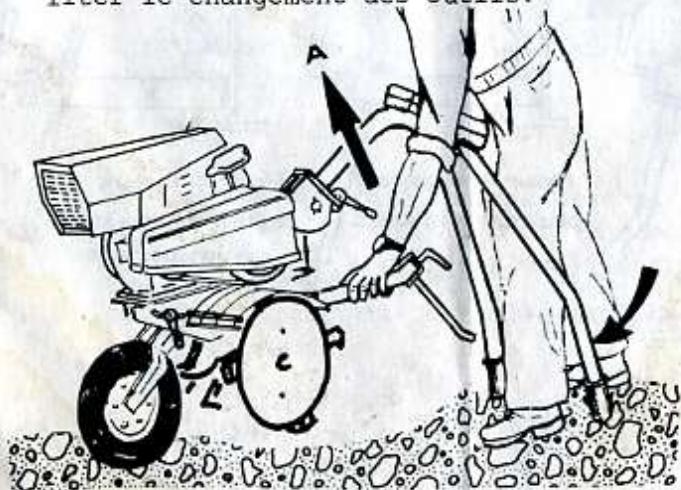

Mise de la motobineuse en béquille.

-Mettre la roue en position basse. - Débloquer la clé de réglage de hauteur de mancheron. - Soulever la motobineuse en A en faisant pivoter le mancheron vers le bas.

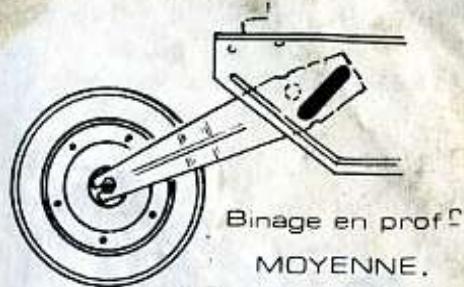

ROUE AVANT Binage en profondeur MAXI.

Position pour mise en béquille.

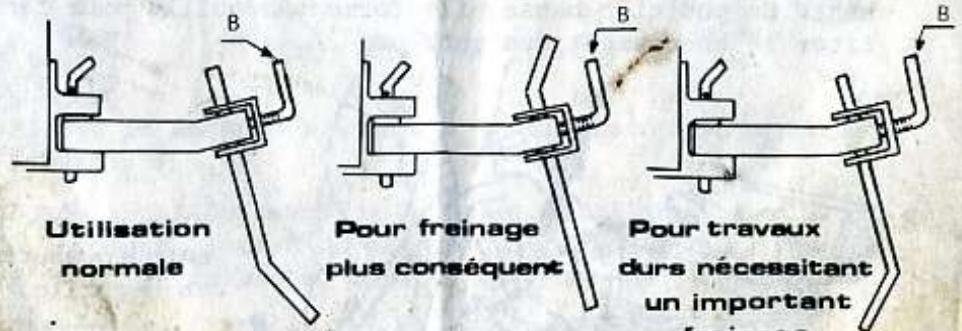

EPERON : Régable en hauteur par la clé B située à l'extrémité du support d'éperon.

SUPPORT D'EPERON FIXE Binage precis

OBCILLANT Tous travaux

OUTILS : Amovibles, montés en couronne, les couteaux type bineur permettent l'ameublissement de la terre.

Livrable sur demande et en supplément :

• 1 outil "sarcleur" pour terrain très caillouteux,
• l'outil "faucille" pour terrain très sale et enfouissement,
• 1 outil "bêche" pour l'aération rationnelle de la terre.

Possibilité de montage asymétrique. (exemple: 2 couronnes à gauche et 4 couronnes à droite).

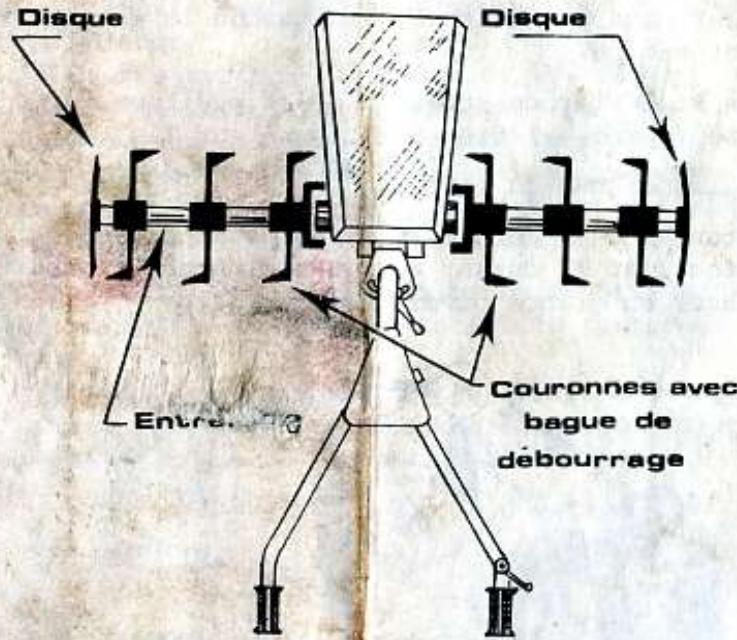

DISQUES PROTEGE-PLANTES : Conseillés pour les travaux délicats en largeur réduite.

Lorsque les outils sont montés sans disque, placer à chaque extrémité de la tige d'assemblage une rondelle épaulée et un écrou (Ecrou dont le blocage sera vérifié fréquemment).

CAPOTS PROTECEURS : Divisés en éléments, peuvent être adaptés à la largeur désirée.

• Avec équipement standard :

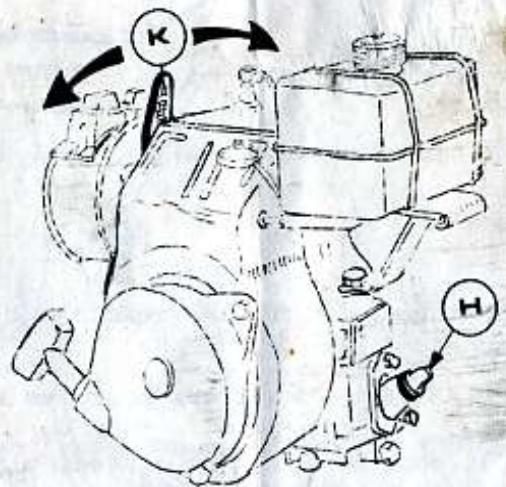

MOTEUR - Mise en marche :

En principe, un moteur démarre en position ralenti. Toutefois, selon les conditions atmosphériques, il peut être nécessaire de l'accélérer plus ou moins pour obtenir un résultat immédiat. Aussi, par mesure de sécurité, il est recommandé de placer la Motobineuse en position "bequille" pour effectuer les premières mises en marche :

1°/ Déplacer plus ou moins vers la gauche la manette d'accélération. / Mettre le levier de starter (K) en position fermé ou médiane (ferme : levier positionné sur I). / Tirer la poignée du lanceur. 4°/ Le moteur lance, mettre le levier starter entre la position I et II durant quelques minutes et ensuite le placer en grande ouverture (sur II).

Arrêt :

Appuyer sur le bouton de mise à la masse. Si le moteur doit rester à l'arrêt durant une période prolongée, tirer doucement sur la poignée de lanceur pour amener le moteur en compression (point dur).

La Motobineuse STAFOR est équipée d'un embrayage automatique. Le moteur en marche, il suffit de déplacer la manette d'accélération vers la gauche pour faire avancer et travailler la machine. En ramenant le moteur au ralenti, la machine se débraye automatiquement.

Entretien

MOTEUR :

Huile : Remplissage : Dévisser le bouchon H du carter (capacité 0,6 litre), faire le plein au ras du trou de remplissage. Toutes les 3 heures de fonctionnement, vérifier le niveau d'huile qui ne doit pas descendre en-dessous de la base du filtre, le moteur étant dans une position parfaitement horizontale.

Qualité d'huile : Employer une huile à très haut indice de viscosité. Nous conseillons l'huile MULTIGRADE 10W/30 ou 10W/40.

Vidange : L'huile sera vidangée toutes les 30 heures env. Essence : sans mélange.

Capacité du réservoir : 1,5 litre et 1,75 litre.

Les gicleurs de carburateur étant très petits, il est vivement recommandé d'utiliser des récipients parfaitement propres pour replir le réservoir qu'avec de l'essence filtrée ayant été entreposée. Sous cette condition, le fonctionnement du moteur sera des plus satisfaisants.

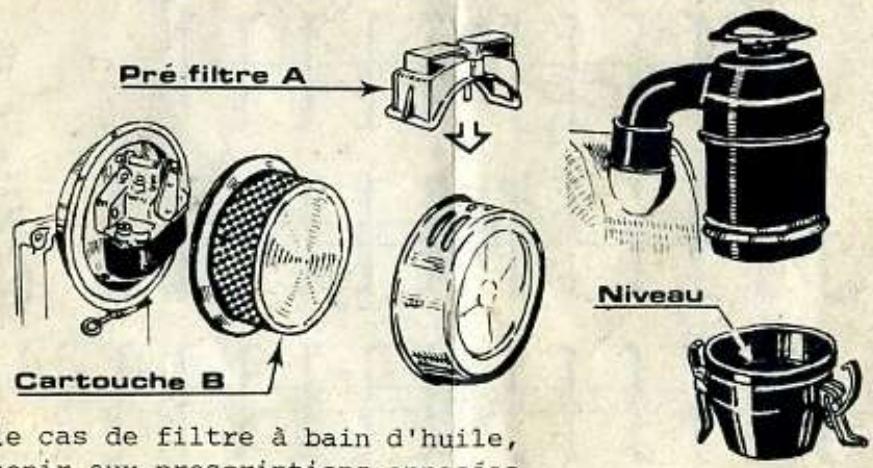

IMPORTANT: FILTRE À AIR : Pour la bonne conservation du moteur, il est conseillé de changer le filtre toutes les saisons.

• Nettoyer le pré-filtre A toutes les 10 heures environ et la cartouche B toutes les 30 heures environ (se reporter aux instructions apposées sur le boîtier de carburateur).

Dans le cas de filtré à bain d'huile, s'en tenir aux prescriptions apposées sur ce dernier.

CONSEIL : Il est recommandé de procéder à un resserrage de la culasse moteur après les 5 premières heures de fonctionnement (le resserrage sur moteurs froids, couple 2,5 MKG).

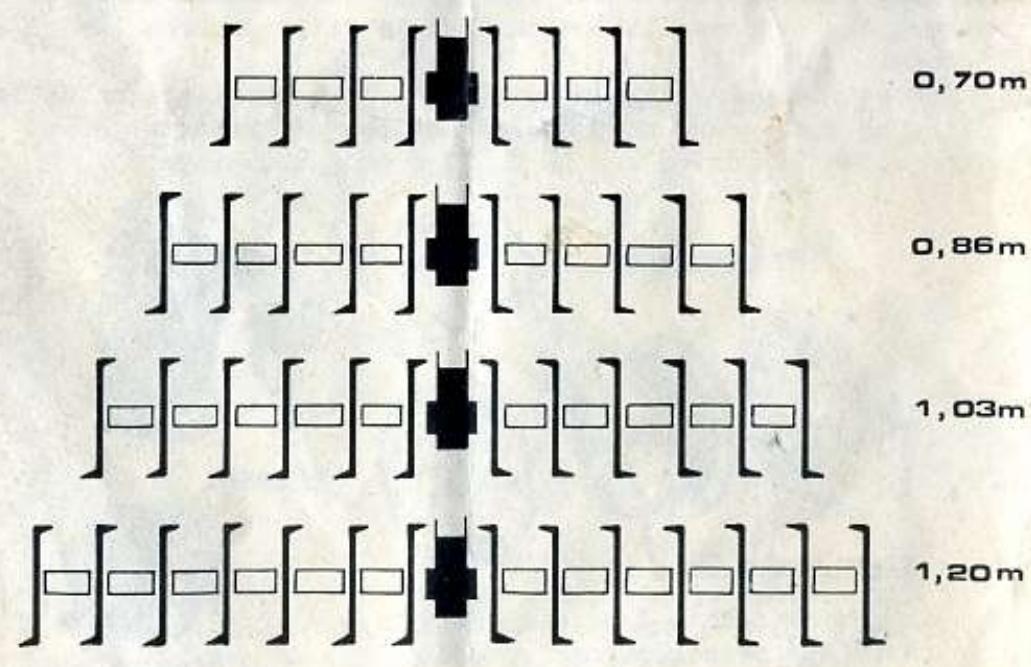

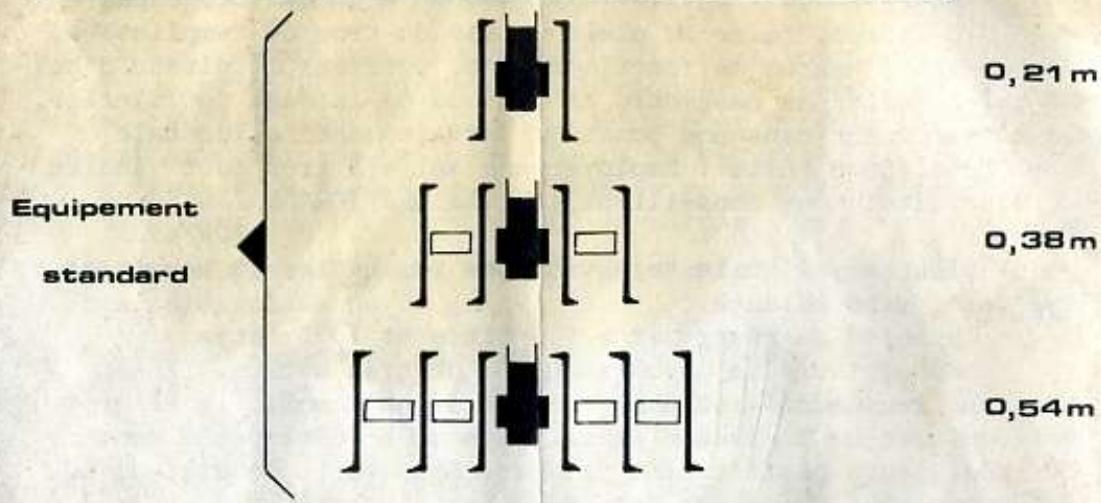

Largeur de travail motobineuse

SA. STAFOR. BP111.88200. REMIREMONT. FRANCE

Tél:[phone]

Repro Girocompa 88310 Cominont

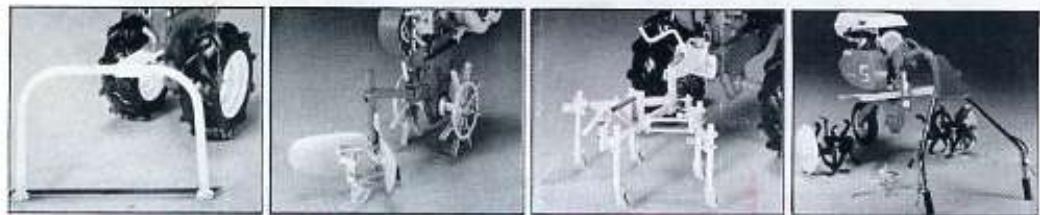

Pareuse d'allées

Dotée d'une lame acier traitée, desherbe les allées en un temps record, largeur de travail 0.45m.

Buteur

Réglable avec talon de profondeur. Complément nécessairea la culture de vos légumes. Butte et ouvre des sillons de0,27 a 0,40 m de largeur.

Canadien extensible

Aère et nettoie la terre entre les travaux de labour.

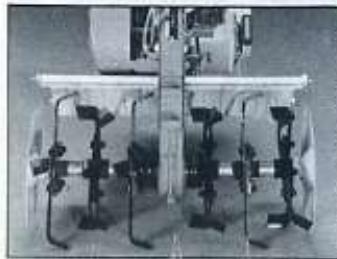

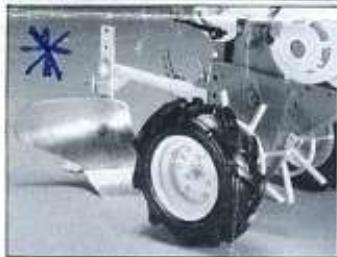

Position ire pied

Obtenue en association avec la roue de transport et le mancheron en position basse

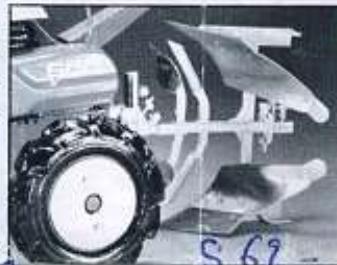

Carter

En acier embouti au pied très étroit (moins de 50 mm). La autorisée des travaux de binage en interrige d'une rare efficacité. Avec les outils rotatifs, la qualité duraisage est rehaussée par l'action des capots protecteurs dont le galbe favorise l'émittage de la terre

Charrue monosoc

Munie de ses réglages pour un labour partait du potager-cramponneurs intercalés entre la roue et le carter offrent une partable adhérence.

Remorque

Tout acier Charge utle 300 kg. Benne basculante-freins à disques-frein de parking-hayon arrière amovible Le fidèle accosire de toute l'année
