SI 29 - écouteurs SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Modulateur infrarouge pour transmission audio
Marque	SENNHEISER
Modèle	SI 29
Modulation	Bande étroite FM
Nombre de canaux	32 (canaux 0 à 31)
Plage de fréquences	55 kHz - 1 335 kHz
Entrées BF	5 entrées symétriques (XLR-3 ou SUB-D 25 pôles)
Sensibilité d'entrée BF	50 mV - 2,5 V (ligne) ; option micro (0,5 mV - 30 mV)
Bande passante BF	50 - 12 000 Hz
Distorsion harmonique	<0,5%
Rapport signal/bruit BF	>70 dB(A) eff
Sorties HF	2 x BNC (0,6 V avec protection courts-circuits) + 2 x BNC somme (30 mV)
Impédance de sortie	Environ 50 Ω
Séparation canaux	>60 dB
Alimentation	Bloc-secteur 12 V AC, 20 W
Consommation	Max 17 W
Dimensions (L x P x H)	485 x 340 x 45 mm (1U rack 19")
Poids	Environ 4,0 kg
Fonctions principales	Modulation infrarouge, 5 entrées BF, chaînage jusqu'à 7 modulateurs, écoute de contrôle intégrée
Sécurité	Protection contre les courts-circuits sur les sorties HF

FOIRE AUX QUESTIONS - SI 29 SENNHEISER

Comment raccorder les diffuseurs infrarouges au modulateur SI 29 ?

Reliez les diffuseurs aux prises situées à l'arrière du modulateur (repère ⑤). Le modulateur peut alimenter jusqu'à 50 diffuseurs en fonctionnement mixte (SZI 20, SZI 1029, SZI 1029-10).

Combien de modulateurs SI 29 peut-on chaîner ensemble ?

Vous pouvez chaîner jusqu'à 7 modulateurs pour obtenir un maximum de 32 canaux de transmission. Reliez les prises de chaînage (Σ) ⑥ entre les modulateurs.

Comment sélectionner une entrée BF ?

Appuyez simultanément sur les boutons INPUT et + ou - pour choisir l'entrée (1 à 5). Un appui bref incrémente d'un pas, un appui long active la recherche rapide. Relâchez les deux boutons pour mémoriser.

Comment ajuster le niveau BF pour un canal ?

Appuyez simultanément sur les boutons AF-LEVEL et + ou - pour augmenter ou diminuer le niveau. Le niveau est correct quand l'indicateur de modulation ⑨ dévie occasionnellement dans le rouge. Relâchez pour mémoriser.

Comment mettre un canal hors service ?

Sélectionnez le canal avec les boutons CHANNEL et + ou - jusqu'à atteindre la position entre 00 et le premier canal. L'affichage montre un tiret et la LED correspondante s'éteint. Il est important de désactiver les canaux inutilisés pour éviter une réduction de la surface rayonnée.

Quelle est la portée de l'écoute de contrôle intégrée ?

Derrière la fenêtre frontale, deux diodes infrarouges rayonnent le signal complet. La distance de transmission est d'environ 1,2 mètre avec un récepteur approprié.

Quels diffuseurs infrarouges sont compatibles ?

Les diffuseurs compatibles sont : SZI 20 (petite salle), SZI 1029 (5 W), SZI 1029-10 (10 W). Ils peuvent être raccordés en fonctionnement mixte, dans la limite de 50 diffuseurs.

Comment alimenter le modulateur SI 29 ?

Utilisez le bloc-secteur NT 29-5 fourni. Vissez son connecteur à la prise ①. Des versions spéciales existent pour différentes tensions (NT 29-EU 230 V, NT 29-120 120 V, NT 29-UK 240 V).

Quelle est la sensibilité d'entrée BF ?

La sensibilité en mode ligne est de 50 mV à 2,5 V. Une option micro (0,5 mV à 30 mV) peut être installée par votre agent Sennheiser, avec alimentation fantôme possible.

Comment chaîner plusieurs modulateurs pour augmenter le nombre de canaux ?

Reliez les prises de chaînage (Σ) ⑥ des modulateurs entre elles. Chaque modulateur ajoute 5 canaux, jusqu'à un maximum de 32 canaux avec 7 modulateurs. Chaque canal ne doit être utilisé qu'une fois.

MODE D'EMPLOI SI 29 SENNHEISER

Mise en service/raccordement au secteur

Le modulateur SI 29-5 est raccordé au secteur par le bloc-secteur NT 29-5. Vissez son connecteur à la prise ①.

Pour l'utilisation dans des pays différents, les versions spéciales suivantes du NT 29-5 sont disponibles :

• NT 29-EU 230 V 50/60 Hz N°Réf. 04002 NT29-120 120V50/60Hz N°Réf.04003
• NT 29-UK 240 V 50/60 Hz N° Réf. 04004

Les entrées BF

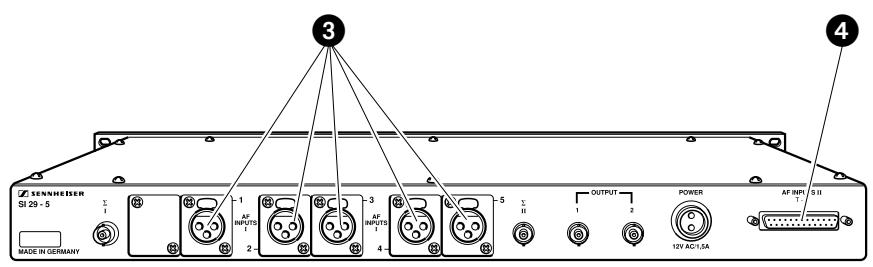

À l'arrière du modulator SI 29-5, il y a 5 connecteurs XLR destinés à relier 5 sources BF mono.

Les entrées sont symétriques et isolées de la masse.

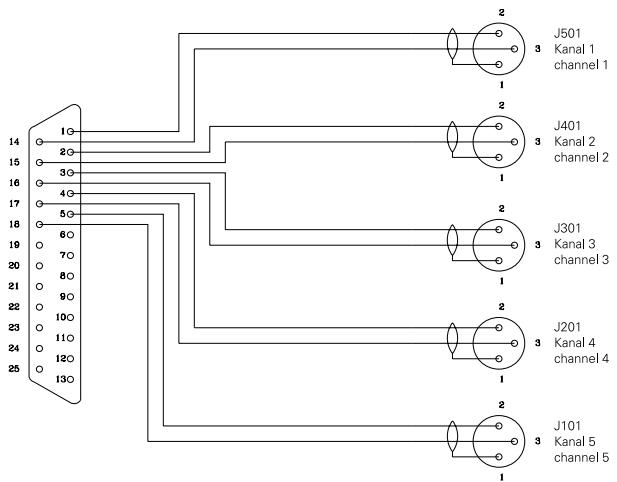

De plus, toutes les entrées sont disponibles sur connecteur à 25 pôles. Pour l'assignation des différents pôles, veuillez vous reporter au manuel de maintenance pour ce modulator.

Raccordement des diffuseurs infrarouges

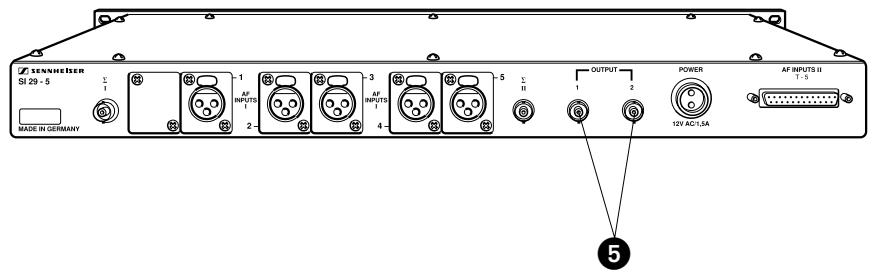

Reliez les diffuseurs infrarouges aux prises ⑤. Le modulateur SI 29-5 modulera la lumière infrarouge, et ensuite, les diffuseurs la rayonneront.

Au maximum, vous pouvez relier 50 diffuseurs au modulateur SI 29-5. Vous pouvez même utiliser des diffuseurs différents (fonctionnement mixte):

SZI20

Diffuseur infrarouge destiné à couvrir une petite salle, possibilité de raccorder d'autres diffuseurs

SZI 1029

Diffuseur infrarouge haute puissance, puissance émettrice 5 W, possibilité de raccorder d'autres diffuseurs SZI 1029, SZI 1029-10 ou SZI 20.

SZI 1029-10

Diffuseur infrarouge haute puissance, puissance émettrice 10 W, possibilité de raccorder d'autres diffuseurs SZI 1029, SZI 1029-10 ou SZI 20.

N. B. : Il faut absolument que vous lisiez aussi les notices d'emploi des diffuseurs !

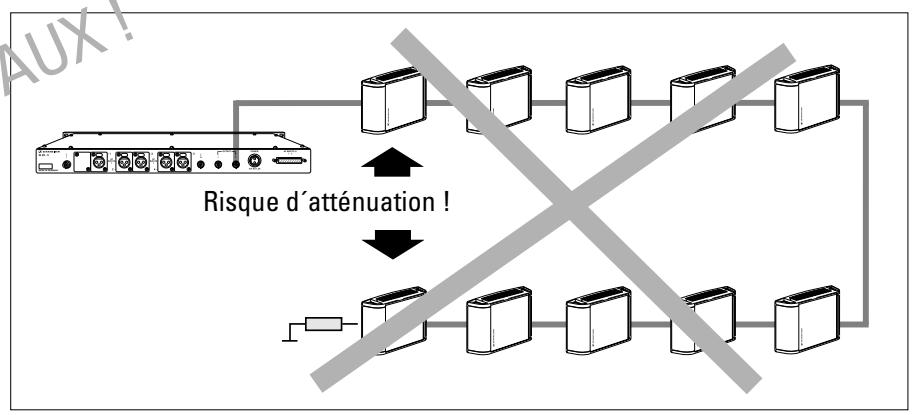

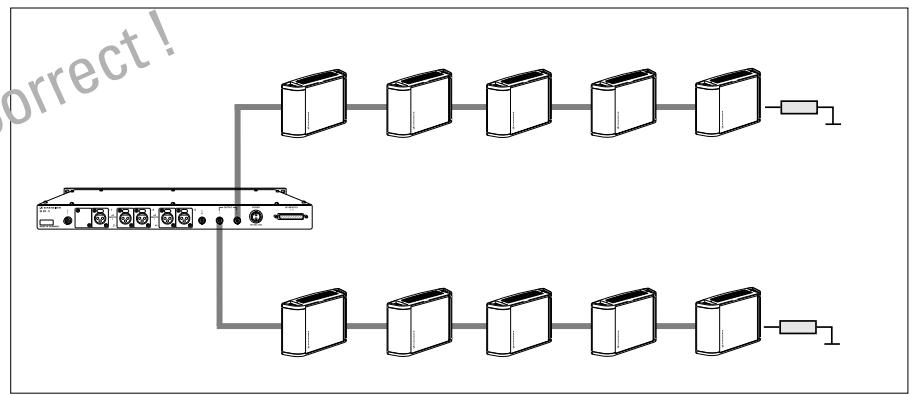

Évitez à tout prix des longueurs de câble importantes, car il y a le risque d'atténuation du signal si les diffuseurs se trouvent en face d'autres diffuseurs:

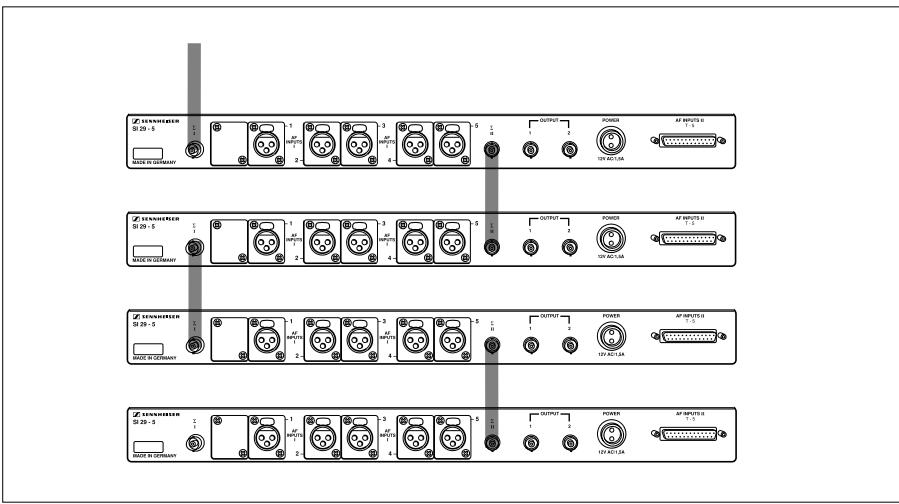

Chaînage de plusieurs modulateurs si 29-5

Pour assembler des systèmes plus importants, vous avez la possibilité de chaîner plusieurs modulateurs. Avec le système le plus grand, vous pouvez utiliser un maximum de 32 canaux de transmission:

Nombre de modulateurs	Nombre maximal de canaux de transmission
1	5
2	10
3	15
4	20
5	25
6	30
7	32

Chaque canal de transmission ne doit être assigné qu'une fois !

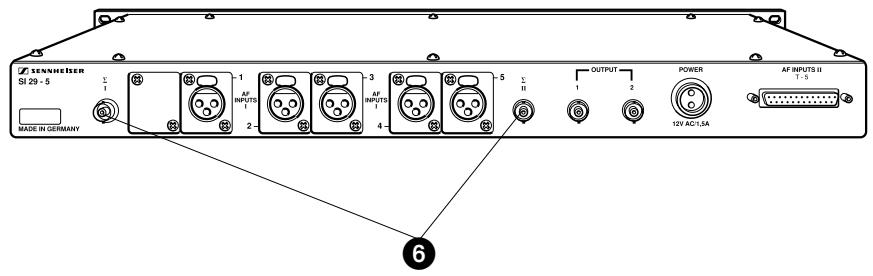

Chaînez les modulateurs en reliant les prises de chaînage (Σ) ⑥. Puisque les prises sont mises en parallèle, vous pouvez utiliser la prise ⑥ droite ou la prise gauche.

Comment désirez l'entrée BF

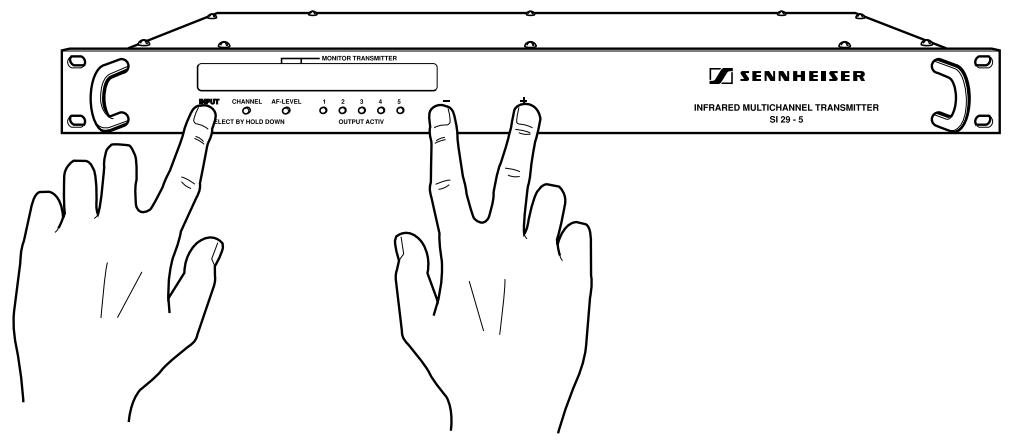

En appuyant simultanément sur les boutons, INPUT" et,+“ ou,-“, vous commencez la sélection de l'entrée BF (les entrées 1 à 5 à l'arrêt du modulator).

Avec le bouton „+“, vous choisissez une entrée plus haute. Avec le bouton „-“, vous choisissez une entrée plus basse.

Si vous appuyez brièvement sur le bouton „+“ ou „-“, vous incrementez d'un pas. Si vous appuyez plus longtemps sur le bouton „+“ ou „-“, la recherche rapide commence (toujours en reconnaissant au début).

Quand vous lâchez les deux boutons „INPUT“ et „+“ ou „-“, l'entrée sera mémorisée automatiquement.

Maintenant, il faut désirer le canal de transmission infrarouge que vous pouvez assigner à cette entrée.

Comment désigner le canal de transmission infrarouge

Comment mettre un canal hors service

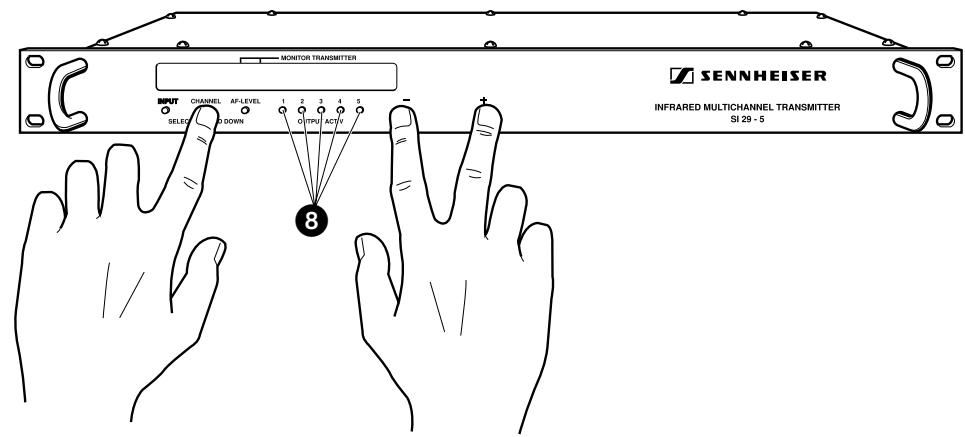

En appuyant simultanément sur les boutons „CHANNEL“ et „+“ ou „-“, vous commencez la recherche du canal de transmission infrarouge que vous pouvez assigner à l'entrée BF.

Pour permettre un canal hors service, faites la recherche des canaux comme décrit ci-dessus. La position se trouve entre et 00^. L'affichage montrera, au lieu d'un numéro de canal, que le canal sera mis hors service et la LED ⑧ correspondante s'éteindra.

N. B. : Il est important que vous mettiez les canaux non-utilisés hors service. Sinon, la surface rayonnée est réduite! (Veuillez vous référer au passage correspondant dans le manuel livré avec le diffuseur.)

Comment ajuster le niveau BF

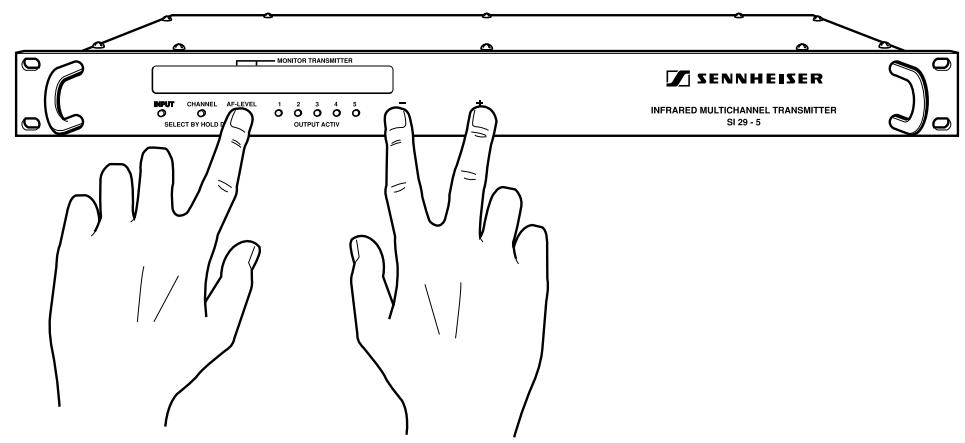

En appuyant simultanément sur les boutons „AF-LEVEL“ et „+“ ou „-,“, vous ajustez le niveau BF pour le canal de transmission que vous venez de choisir.

Avec le bouton, vous choisissez un niveau BF plus haut. Avec le bouton, vous choisissez un niveau BF plus bas.

Le niveau est ajusté correctement quand l'indicateur de modulation ⑨ devie occasionnellement dans le rouge (modulation maximale).

Quand vous lâchez les deux boutons „AF-LEVEL“ et „+“ ou „-“, le niveau BF choisi sera mémorisé automatiquement.

Maintenant vous avez fini tous les réglages pour un canal d'entrée. Pour ajuster les autres canaux, commencez à nouveau avec COMMENT CHOISIR L'ENTREE BF.

Écoute de contrôle

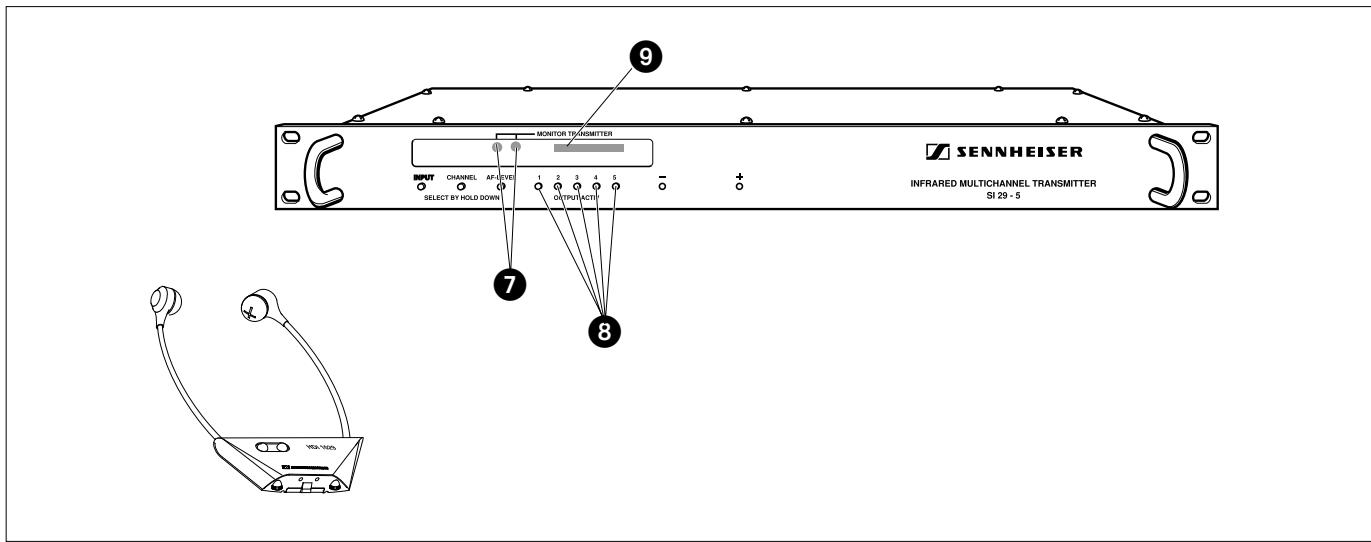

Derrière la fenêtre sur la partie frontale du modulator, il y a deux diodes émettrices infrarouges ⑦ qui rayonnent le signal infrarouge complet et donc permettent une écoute de contrôle. Avec un récepteur approprié, vous pouvez écouter le canal de transmission choisi. La distance de transmission des diodes est approx. 1,2m.

Affichage de canal

Tous les canaux utilisés sont affichés : quand une entrée transmet son signal à un canal de transmission infrarouge, la LED ③ correspondante s'allume.

Caractéristiques techniques

Type de modulation	Bande étroite FM
Fréquences canaux	55 - 1.335 kHz
Canaux	Canal 0	55 kHz	Affichage: 50	Canal 16	735 kHz	Affichage: 55
	Canal 1	95 kHz	Affichage: 51	Canal 17	775 kHz	Affichage: 11
	Canal 2	135 kHz	Affichage: 52	Canal 18	815 kHz	Affichage: 18
	Canal 3	175 kHz	Affichage: 53	Canal 19	855 kHz	Affichage: 19
	Canal 4	215 kHz	Affichage: 54	Canal 20	895 kHz	Affichage: 20
	Canal 5	255 kHz	Affichage: 55	Canal 21	935 kHz	Affichage: 25
	Canal 6	295 kHz	Affichage: 56	Canal 22	975 kHz	Affichage: 27
	Canal 7	335 kHz	Affichage: 57	Canal 23	1015 kHz	Affichage: 23
	Canal 8	375 kHz	Affichage: 58	Canal 24	1055 kHz	Affichage: 24
	Canal 9	415 kHz	Affichage: 59	Canal 25	1095 kHz	Affichage: 25
	Canal 10	495 kHz	Affichage: 60	Canal 26	1135 kHz	Affichage: 60
	Canal 11	535 kHz	Affichage: 61	Canal 27	1175 kHz	Affichage: 61
	Canal 12	575 kHz	Affichage: 62	Canal 28	1215 kHz	Affichage: 62
	Canal 13	615 kHz	Affichage: 63	Canal 29	1255 kHz	Affichage: 63
	Canal 14	655 kHz	Affichage: 64	Canal 30	1295 kHz	Affichage: 64
	Canal 15	695 kHz	Affichage: 65	Canal 31	1335 kHz	Affichage: 65
Excursion nominale/crete	±6 kHz / ±7 kHz
Limitation de la dynamique	Amplificateur limiter (max. 30 dB)
Affichage du niveau	Par 12 LEDs: crête, 5 dB, 3 dB, 1 dB, 0 dB, -1 dB, -3 dB, -5 dB, -7 dB, -10 dB, -15 dB, -20 dB
Entrées BF	5 entrées symétriques XLR-3 ou connecteur SUB-D à 25 pôles
Sensibilité d'entrée BF	50 mV - 2,5 V line; option micro: 0,5 mV - 30 mV; peut être installée par votre agent Sennheiser. L'alimentation fantôme pour les microphones peut également être installée.
Bande passante BF	50 - 12.000 Hz
Distorsion hamonique	<0,5%
Rapport signal/bruit BF	>70 dB(A) eff
Sorties HF	2 x BNC (protection contre les court-circuits), 0,6 V 2 x BNC (somme, pour relier plusieurs diffuseurs), 30 mV
Impédance de sortie	approx. 50 Ω
Séparation canaux	>60 dB
Alimentation	par bloc-secteur 12 V AC, 20 W
Consommation	max 17 Watt
Dimensions	485 x 340 x 45 (1 unité H en rack 19")
Poids	approx. 4,0 kg

Sous réserve de modification.
