SET 810 - Casque audio sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Casque audio sans fil
Marque	SENNHEISER
Modèle	SET 810
Technologie de transmission	Infrarouge
Modulation	FM, stéréo
Fréquences porteuses	2,3/2,8 MHz
Réponse en fréquence	40 Hz - 15 kHz
Rapport signal/bruit	60 dB A rms
Alimentation émetteur	24 V CC via bloc secteur NT 810
Alimentation récepteur	2,4 V via accu BA 151
Autonomie récepteur	Plus de 4 heures par accu chargé
Temps de charge (accu principal)	Environ 4 heures (première charge 24 heures)
Temps de charge (accu de rechange)	Environ 10-12 heures
Dimensions émetteur	Diamètre 150 mm, hauteur 47 mm
Dimensions récepteur	Longueur 230 mm, largeur 125 mm, épaisseur 25 mm
Niveau de pression acoustique max	125 dB
Fonctions	Compression automatique, sélection stéréo/mono, contrôle de volume, charge d'accu intégrée
Entrées audio émetteur	Ligne (prise casque/Peritel) et microphone (MIC)
Entretien	Tissu doux non pelucheux, pas de produits abrasifs
Sécurité	Ne pas ouvrir l'appareil ; écoute à fort volume peut endommager l'audition ; éviter exposition directe au soleil
Pièces détachées disponibles	Accu BA 151, chargeur L 151-2, récepteur RI 810, émetteur TI 810, micro externe MKE 800 TV, oreillettes de rechange

FOIRE AUX QUESTIONS - SET 810 SENNHEISER

Comment brancher l'émetteur du SET 810 à ma télévision ?

Utilisez le câble de raccordement fourni pour relier la prise casque de votre TV à l'entrée LIGNE de l'émetteur. Si votre TV possède une prise Péritel, utilisez l'adaptateur fourni. Branchez ensuite le bloc secteur sur l'émetteur et sur une prise de courant.

Combien de temps faut-il charger l'accu avant la première utilisation ?

Lors de la première utilisation, chargez l'accu pendant 24 heures. Les charges suivantes durent environ 4 à 5 heures.

Peut-on utiliser plusieurs récepteurs avec un seul émetteur ?

Oui, un seul émetteur peut transmettre le son à plusieurs récepteurs. Des récepteurs supplémentaires (modèle RI 810) sont disponibles chez votre revendeur.

Que faire si je n'entends aucun son ?

Vérifiez que tous les câbles sont correctement branchés, que le récepteur est allumé (branches écartées) et que l'accu est chargé. Assurez-vous qu'aucun obstacle ne se trouve entre l'émetteur et le récepteur, et que les LEDs de l'émetteur sont dirigées vers le récepteur.

Comment régler le volume maximum et les basses pour les malentendants ?

Tournez le bouton de contrôle à fond dans le sens inverse des aiguilles d'une montre (0), puis retirez-le délicatement. Utilisez les 4 potentiomètres sur le circuit pour ajuster séparément le volume maximum et la réponse des basses pour chaque oreille.

Puis-je utiliser un microphone externe avec le SET 810 ?

Oui, si votre TV n'a pas de prise casque ou Péritel, vous pouvez utiliser le micro externe MKE 800 TV. Fixez-le au haut-parleur de la TV avec le Velcro et branchez-le à l'entrée MIC de l'émetteur.

Comment nettoyer mon casque SET 810 ?

Utilisez un tissu doux et non pelucheux. N'utilisez jamais de produits abrasifs ou de nettoyants agressifs.

Quelle est l'autonomie du récepteur ?

Un accu complètement chargé offre une autonomie d'environ 4 heures d'utilisation continue.

Puis-je laisser le récepteur en charge en permanence ?

Oui, le système de recharge est conçu pour ne jamais surcharger l'accu. Vous pouvez donc laisser le récepteur sur l'émetteur même après une charge complète.

Comment ajuster la pression des branches du récepteur stéthoset ?

Desserrez la vis à l'arrière du récepteur, déplacez la vis dans le trou oblong pour régler la pression (position 1 = mini, position 2 = maxi), puis resserrez la vis.

MODE D'EMPLOI SET 810 SENNHEISER

Nous vous remercions d'avoir porté votre choix sur Sennheiser! C'est grâce à un plus d'un demi-siècle d'expérience dans la conception et la fabrication d'équipements electroacoustiques de haute qualité que Sennheiser est aujourd'hui un leader en matière d'audio.

Le SET 810 est un système permettant d'écouter le son de votre radio, TV, chaîne hi-fi ou autre source semblable au volume que vous désirez, sans déranger les autres. Dans la pièce où l'émetteur est placé, le système vous permet de vous déplacer librement sans être entravé dans vos mouvements par un câble. Le système utilise la lumière infrarouge pour la transmission du son.

Contenu

Le Set 810 compte les composants et accessoires suivants :

• Récepteur stéthoscope RI 810
• Émetteur (également chargeur du récepteur) TI 810
• Accu BA 151
• Bloc secteur NT 810
• Câble de raccordement pour sortie casque
• Adaptateur PERITEL (sauf ETATS-UNIS / CANADA)
• Adaptateur RCA (ETATS-UNIS / CANADA seulement)
• Oreillettes de rechange
• Notice d'emploi

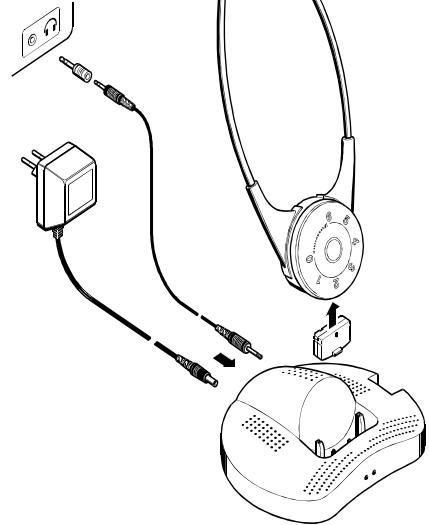

Raccordement de l'émetteur (chargeur)

L'arrière de l'émetteur comporte deux entrées audio : une entrée (LIGNE) pour le raccordement à la prise casque ou PERITEL de votre TV et une entrée microphone (MIC).

Branchez une extrémité du câble à la prise casque de votre TV et l'autre extrémité à l'entrée LIGNE de l'émetteur.

Si votre téléviseur est doté d'une prise PERITEL, utilisez l'adaptateur fourni. Si votre TV n'a pas de prise casque ou de prise PERITEL, vous pouvez utiliser un microphone externe tel que décrit dans la section ACCESSOIRES.

N'utilisez qu'une seule des deux entrées audio de l'émetteur (MIC ou LIGNE).

Reliez le câble du bloc secteur à la prise d'alimentation (Power) de l'émetteur. Branchez le bloc secteur sur une prise de courant.

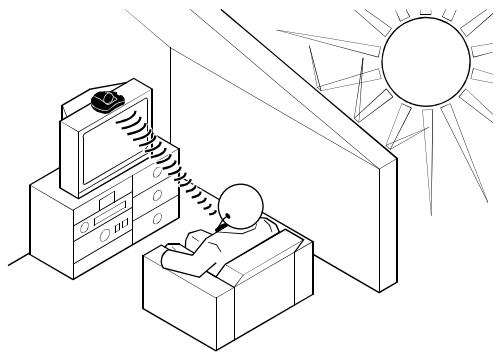

Où placer l'émetteur ?

Disposez l'émetteur de façon que le rayonnement infrarouge soit dirigé directement vers le récepteur. Il ne doit y avoir aucun obstacle entre l'émetteur et le récepteur. Disposez les cables vers l'arête.

Évitez une exposition directe du système à la lumière du soleil. La lumière solaire directe peut perturber la réception et même endommager l'émetteur.

Lors d'une interruption prolongée de l'appareil (par exemple quand vous êtes en vacances), débranchez le bloc secteur de la prise de courant.

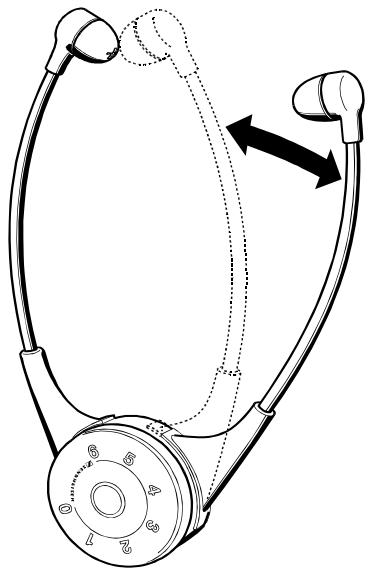

Utilisation du récepteur stethoset

Le récepteur stéthoset doit être placé sur vos oreilles, système de contrôle en bas et inscriptions vers l'avant.

Le récepteur stéthoset se met en marche lorsqu vous écartez les branches des écouteurs.

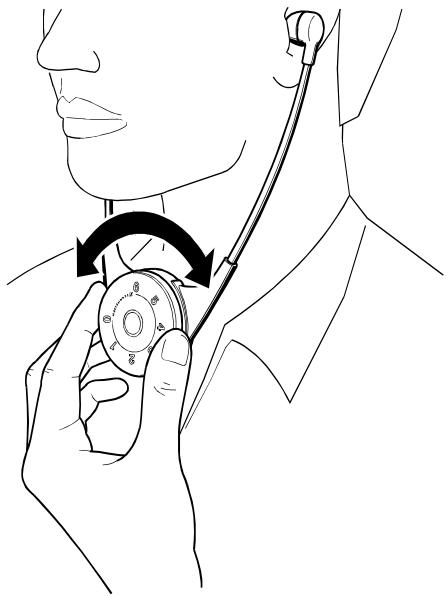

Réglage du volume

Ajustez le volume du récepteur avec le contrôle prévu à cet effet. Assurez-vous que votre main ne couvre pas complètement le bouton de contrôle. Dans le cas contraire, la réception peut être perturbée ou interrompue.

Si vous n'utilisez pas le récepteur stéthoset, placez-le sur l'émetteur pour que l'accu puisse être rechargé.

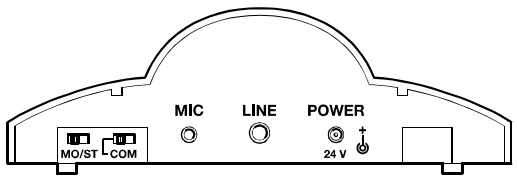

Compression automatique

Le commutateur COM (compression) situé à l'arrière de l'émetteur permet de rendre actif le système de compression automatique du son. Ce système permet de reproduire les passages doux plus fort et

d'atténuer les sons forts. Choisissez d'utiliser ou non le dispositif en fonction de vos préférences.

Le commutateur MO/ST permet de choisir entre transmission stéréo ou mono. Avec des TVs mono et quand vous utilisez le micro MKE 800 TV, ce commutateur doit être réglé sur mono.

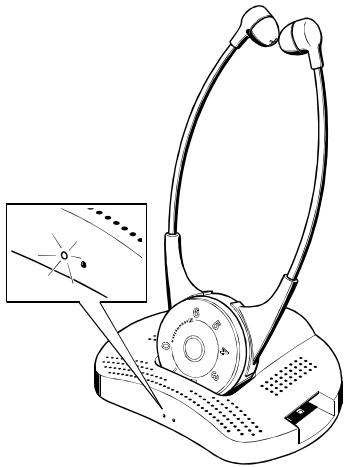

Charge de l'accu

Placez le récepteur dans le logement chargeur de l'émetteur. Assurez-vous que le récepteur est correctement positionné, système de contrôle vers l'avant. La LED gauche de l'émetteur doit s'allumer en vert.

Lors d'une première utilisation, chargez l'accu pendant 24 heures. Après une charge initiale de 24 heures, le temps de charge est de 4-5 heures. Un accu entièrement chargé offre une autonomie d'environ 4 heures.

Stockez toujours le récepteur sur l'émetteur pour être sûr qu’il soit rechargé avant chaque

utilisation. L'émetteur est automatiquement désactivé lors de la charge. Le système de recharge est créé pour ne jamais surcharger l'accu. Le récepteur peut rester sur l'émetteur même lorsque l'accu est chargé.

Informations complémentaires

Ce système utilise la lumière infrarouge émise par l'émetteur, reçue par le récepteur stéthoset. Notez que la lumière infrarouge émise par d'autres sources peut interférer avec le signal du Set 810. Si un obstacle vient s'interposer entre l'émetteur et le récepteur (vêtement, écharpe, etc), la réception peut être perturbée.

Le vernis ou l'encaustique peuvent attaquer les pieds en caoutchouc de l'émetteur. Comme ceux-ci pourraient dans ce cas tacher vos meubles, il est conseillé de placer l'émetteur sur un tapis antidéraptant.

Une paire d'oreillettes de rechange est livrée avec le Set 810. Lorsque cela devient nécessaire, enlevez les oreillettes usagées pour les replacer par les nouvelles.

Pour le nettoyage de l'appareil, employez un tissu doux, non pelucheux. N'employez aucun système de nettoyage abrasif.

Selon les connaissances scientifiques actuelles, la lumière infrarouge émise par cet appareil ne peut nuire aux personnes ou aux animaux.

Avertissement :

L'écoute à forts niveaux peut endommager votre audition. Une dégradation déjà existante de l'audition pourra de même être aggravée.

Accessoires

Utilisez uniquement des pièces de rechange et des accessoires Sennheiser.

ATTENTION : les composants d'autres fabricants (comme le bloc secteur ou l'accu) peuvent endommager l'appareil et annuler la garantie.

Les accessoires suivants sont disponibles chez votre revendeur spécialiste :

Accu BA 151

Chargeur L 151-2

Récepteur stéthoscope RI 810

Émetteur TI 810

Microphone externe MKE 800 TV

Accu BA 151

En utilisant un accu supplémentaire, vous pouvez utiliser le récepteur stéthoset durant plus de 4 heures consécutives. Stockez toujours l'accu de rechange dans le petit logement prévu à cet effet à la droite de l'émetteur. La LED droite de l'émetteur s'allume en vert pour signaler la charge. Lorsqu'un accu est placé dans le petit logement chargeur, son temps de recharge est de 1 0-12 heures.

Un accu utilisé dans des conditions normales a une durée de vie comprise entre 1 et 2 ans. Si vous constatez une diminution significative d'autonomie, l'accu doit être remplacé.

Les accus Sennheiser peuvent être recyclés. Afin de protégler l'environnement, ne jetez jamais un accu usage mais déposez-le chez votre revendeur.

Chargeur L 151-2

Il est également possible de recharger les accus via le chargeur L 151-2.

Récepteur complémentaire stéthoset RI 810

Un émetteur peut être employé pour transmettre le son à plusieurs récepteurs. Des récepteurs complémentaires (désignation RI 810) sont disponibles chez votre revendeur spécialiste.

Au lieu de branches avec écouteurs, ce récepteur est doté d'une prise permettant de connecter un casque ou un cable de connexion pour un appareil acoustique.

Microphone externe MKE 800 TV

Dans le cas où votre TV est dépourvue de prise casque, péritel ou RCA, vous pouvez utiliser le micro externe MKE 800 TV avec votre SET 810.

Fixez le micro au haut-parleur de votre TV au moyen de la bande Velcro. Reliez le connecteur de micro à la prise MIC de l'émetteur et placez le commutateur MO/ST sur mono.

En cas de problème...

• Tous les connecteurs sont-ils correctement branchés ?
• Le récepteur et la source sonore sont-ils en fonction ; les volumes du récepteur et de la source sont-ils suffisants ?
• Avez-vous écarté les branches du récepteur ?
• L'accu est-il inséré correctement dans le récepteur ?
• Avez-vous chargé l'accu pendant au moins 20 minutes?
• Les LEDs de l'émetteur sont-elles dirigées vers le récepteur ?
• Le système de contrôle du récepteur est-il orienté vers l'émetteur ?
• N'y a-t-il aucun obstacle entre l'émetteur et le récepteur ?
• Si le problème persiste, entrez en contact avec votre revendeur spécialiste.

N'ouvrez jamais l'appareil !

Réglage de la pression des branches

Desserrer la vis à l'arrière du récepteur stéthoset.

Déplacez la vis dans le trou oblong jusqu'à la position désirée (régulable continûment).

1 = pression mini 2 = pression maxi

Serrer la vis.

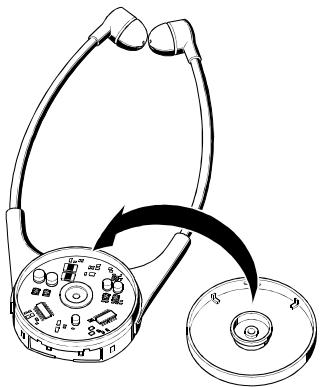

Réglages en fonction de l'audition des malentendants

Tournez le bouton de contrôle entièrement en sens inverse des aiguilles d'une montre (0). Enlevez le système de contrôle en le soulevant délicatement pour le déclipser. Utilisez les 4 potentiomètres placés sur le circuit pour ajuster individuellement le volume maximum et la réponse des basses pour la voie droite et gauche de l'écouteur.

1 = volume maxi D/G 2 = réponse des basses D/G

Réglage du volume maximum :

Potentiomètre tourné entièrement en sens inverse des aiguilles d'une montre : 0 dB Potentiomètre tourné entièrement dans le sens des aiguilles d'une montre : 125 dB

Réglage de la réponse des basses :

Potentiomètre tourné entièrement en sens inverse des aiguilles d'une montre : atténuation de -25 dB à 100 Hz

Potentiomètre tourné entièrement dans le sens des aiguilles d'une montre : atténuation 0 dB

Les réglages peuvent aussi être faits pendant l'utilisation du récepteur.

En replaçant le bouton de contrôle, assurez-vous que les ergots situés à l'intérieur du bouton sont placés du côté des branches de l'écouteur.

Une fois le bouton de contrôle remis en place, réinitialisez le système de contrôle en effectuant une rotation complète du bouton en sens inverse des aiguilles d'une montre et une rotation complète dans le sens des aiguilles d'une montre.

Système

Modulation

FM, stereo

Fréquences porteuses

2,3/2,8MHz

Réponse en fréquence

40 Hz...... 15 kHz

Rapport S/B

60 dB A rms

Émetteur

Tension d'entrée BF

50mV.....5V

Entrée audio

Temps de recharge de l'accu

approx. 4 h

Temps de recharge accu de rechange

approx. 10-12 h

Alimentation

24 V CC via bloc secteur NT 810

Poids

diamètre : 150 mm, hauteur : 47 mm

Récepteur

Niveau de pression acoustique maximal

125dB

Alimentation

2,4 V via accu BA 151

Autonomie

plus de 4 heures par accusateur

Poids

longueur:230mm, largeur:125mm

épaisseur:25mm

Sennheiser electronic GmbH & Co. KG

D-30900 Wedemark

Imprimé en Allemagne

Publ.08/00

Téléphone +49 (0) 5130/600-0

Téléfax +49 (0) 5130/600-300

www.sennheiser.com

81896/A01
