MODE D'EMPLOI SDC CU SENNHEISER

Système de conférence SDC Notice d'emploi

Système de conférence SDC Notice d'emploi

Notice d'utilisation

You've aze fait le bon choix!

Ces produits Sennheiser vous séduiront pendant de longues années par leur fiabilité, leur économique et la simplicité de leur maniement. C'est ce que garantit Sennheiser, fabricant réputé de produits electroacoustiques de grande valeur, fruits de compétences accumulées depuis plus de 50 ans.

Consacrez quelques minutes à la lecture de cette notice. Nous désirons en effet que vous puissiez profiter simplement et rapidement de cette technologie de pointe.

Table des matières

1 Table des matieres
2 Un mot pour votre sécurité
3 SDC-Le système de conférence numérique
4 A quoi ressemblant les éléments du système
5 Structurer le système de conférence SDC
6 Monter le système de conférence
7 Configurer le système de conférence
8 Utiliser les éléments du système de conférence
9 Commande par PC de l'installation de conférence SDC
10 Le programme de configuration "SDC 3000 Configuration"
11 Le programme de gestion de conférence "SDC 3000 Control"

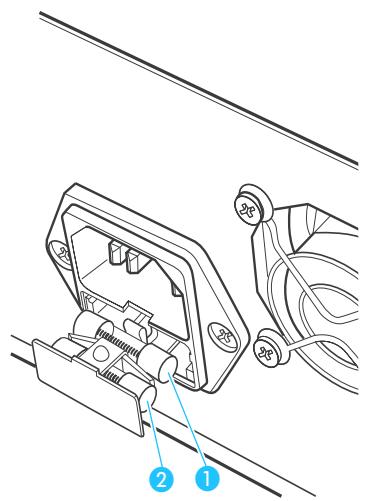

12 Lorsque des pannes surviennent
13 Entretien et maintenance
14 Accessoires disponibles
15 Caractéristiques techniques

Table des matières

Unmot pourvoiresecurite 13

SDC-Le système de conférence numérique 15

Les composants du système de conférence SDC 15

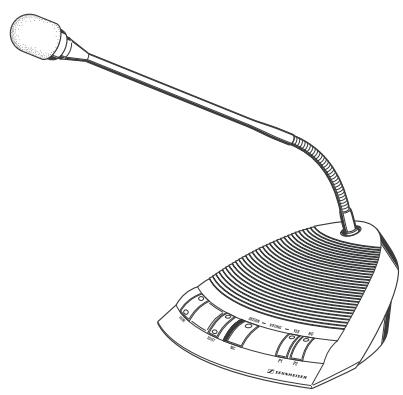

Les postes délégué 16

L'unité centrale 16

Les blocs d'alimentation 17

Les cables système 17

Lelogiciel decommande 17

Un regard sur la technologie 17

Les éléments du système de conférence SDC 19

Les postes 19

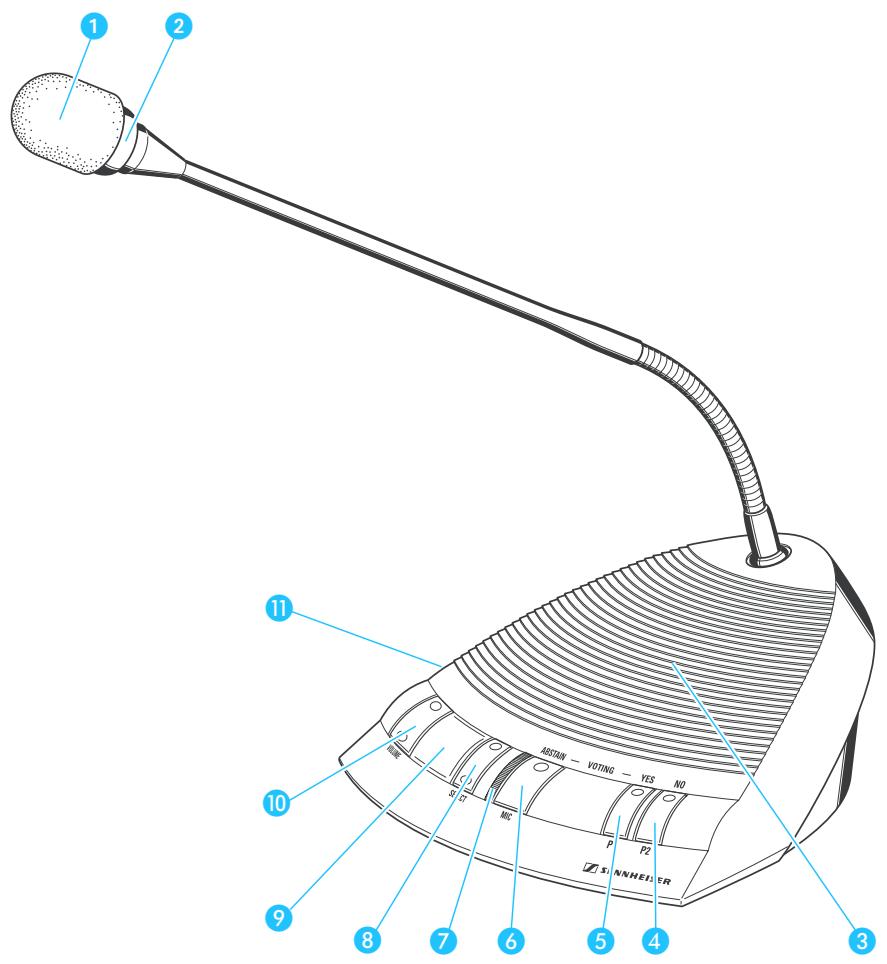

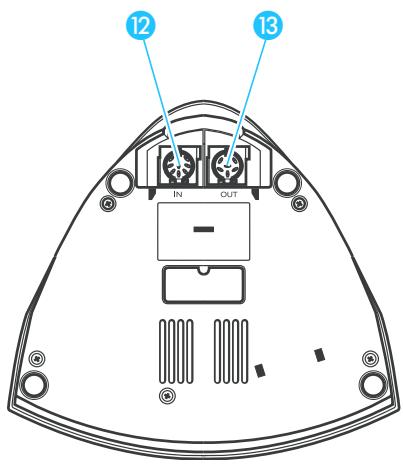

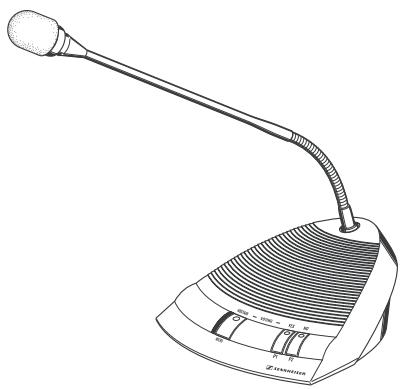

Poste SDC 3000 D 20

Poste SDC 3000 DC 21

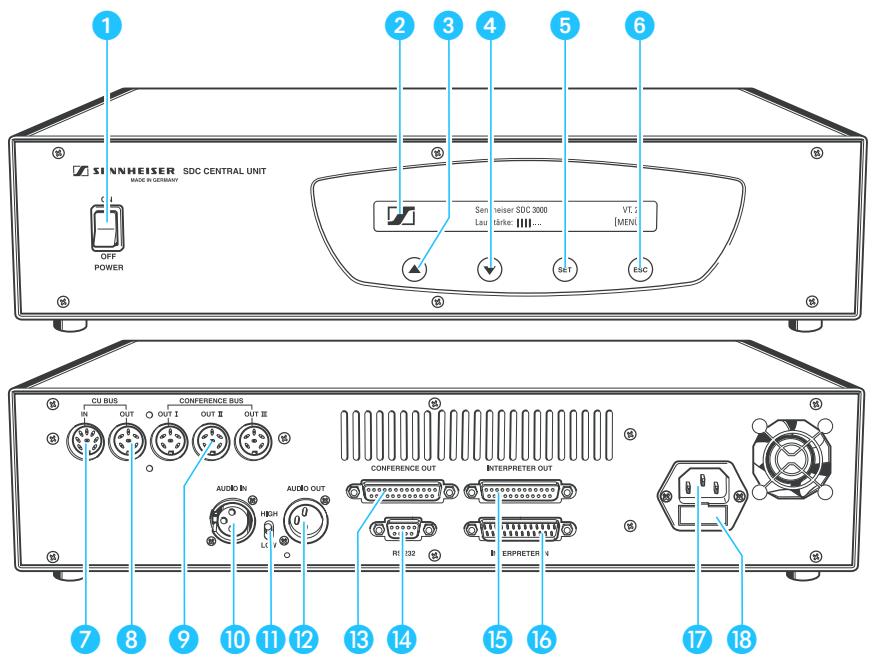

L'unité centrale SDC 3000 CU 22

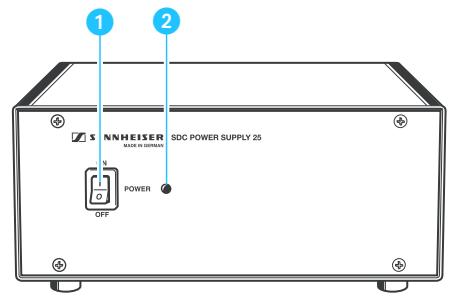

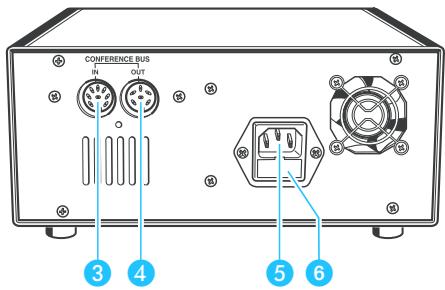

Le bloc d'alimentation SDC PS 25 24

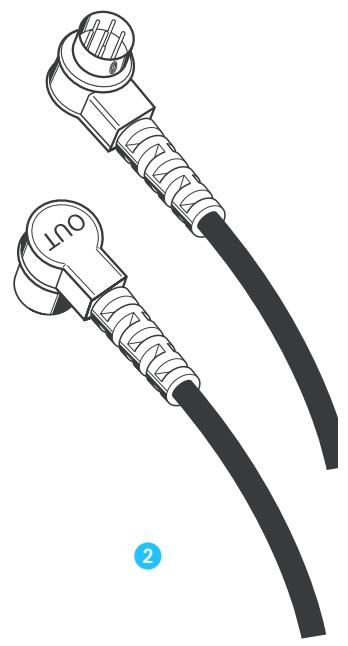

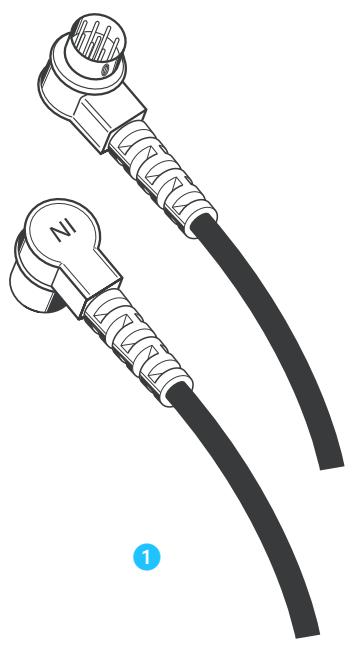

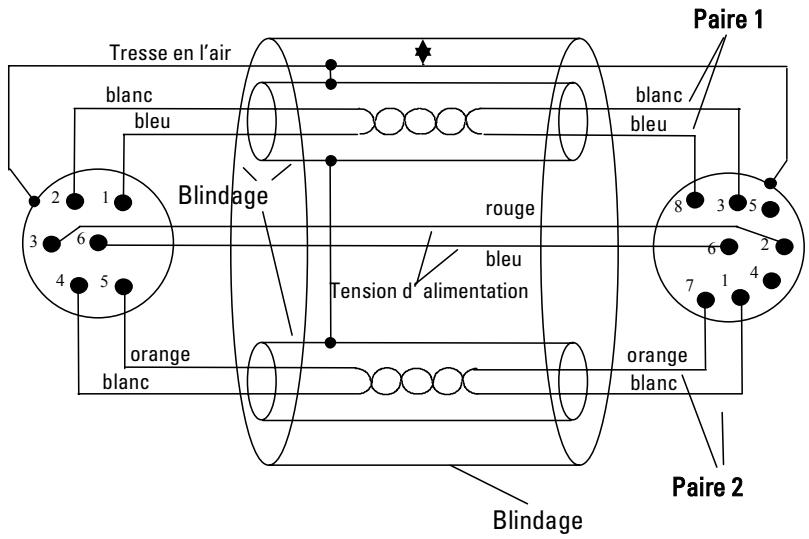

Les cables système 25

Structurer le système de conférence SDC 27

Niveau d'extension possibles 27

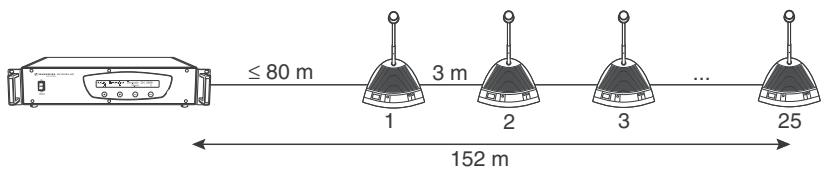

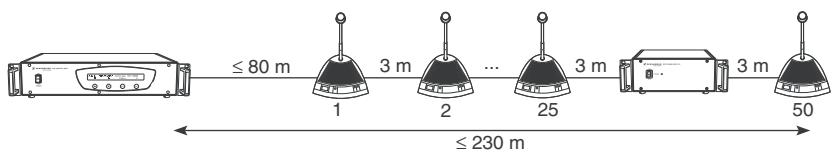

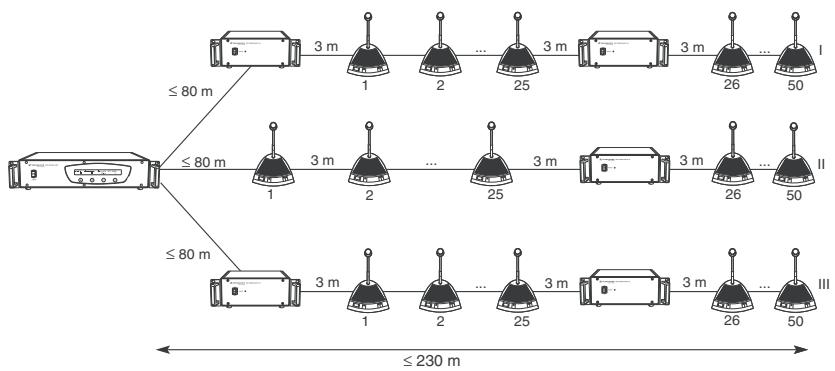

Niveau d'extension (1): jusqu'25 postes délégués 27

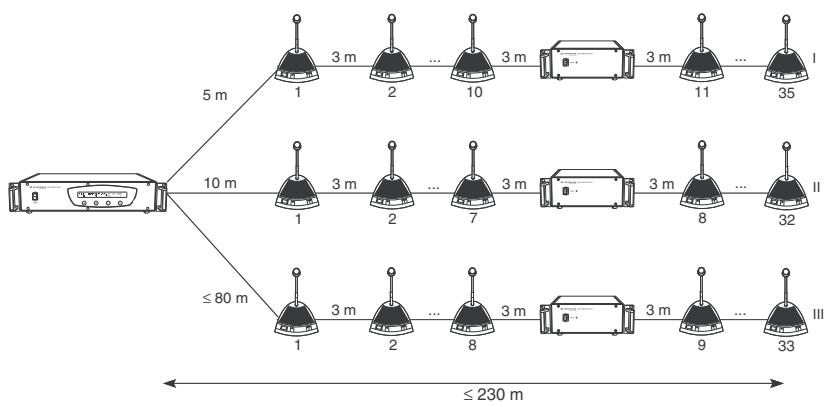

Niveau d'extension (2): jusqu'50 postes délégués 29

Niveau d'extension (3): jusqu'150 postes délégués 29

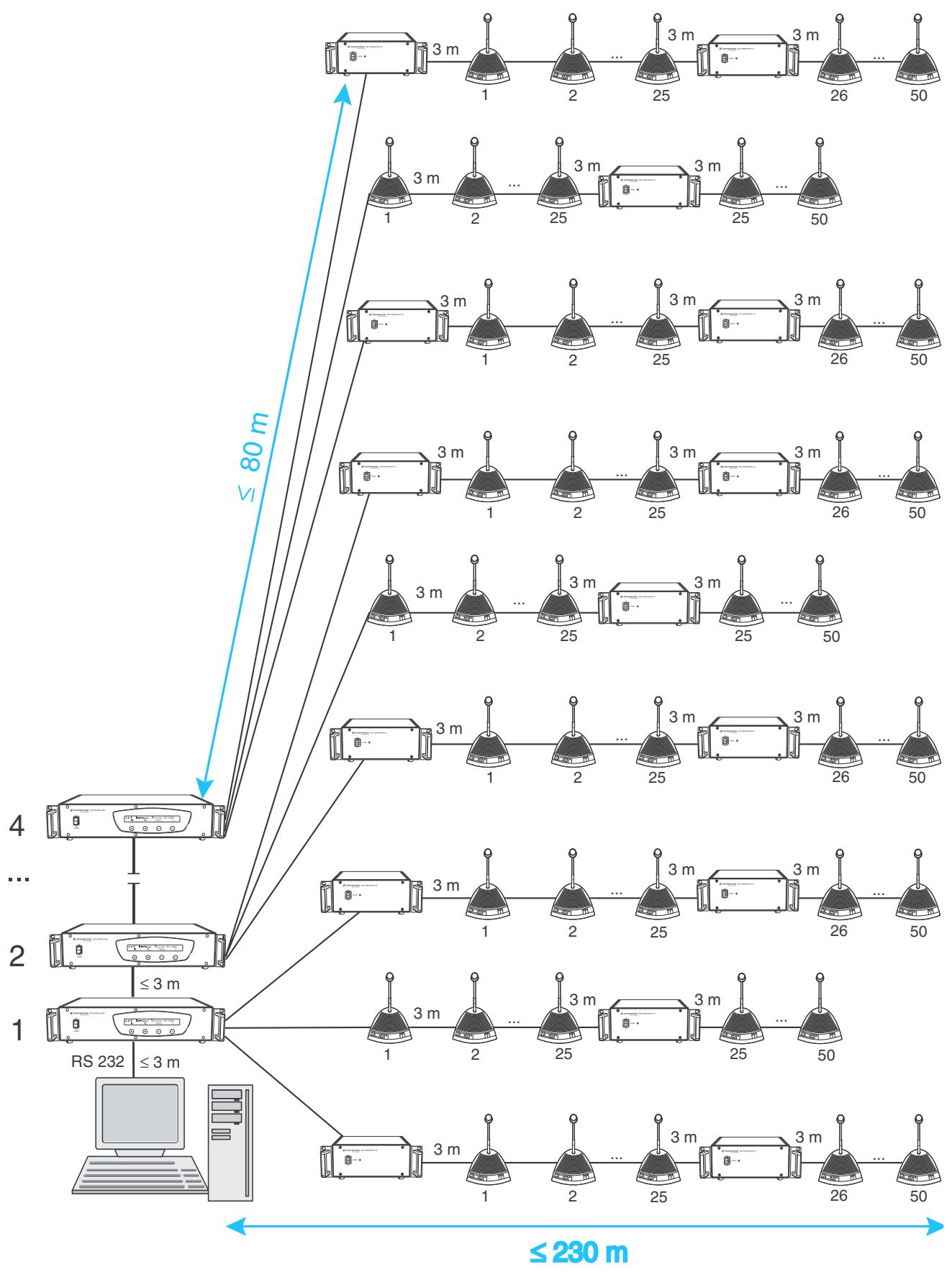

Niveau d'extension (4): jusqu'600 postes délégués 30

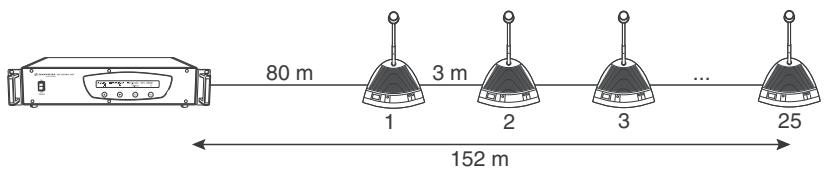

Définir la longueur maximale des câbles 32

Tenez compte de la baisse de tension sur les câbles système 32

Tenez compte des propriétés d'amortissement des cables système 33

Les differentes modes de conférence 34

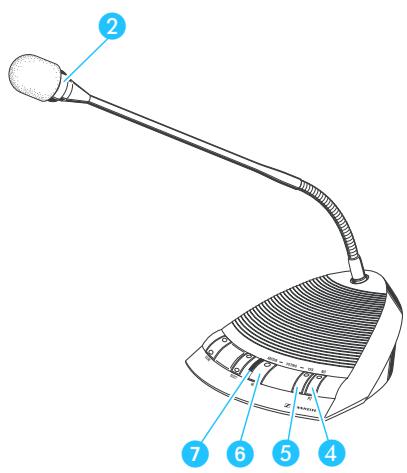

Le mode de conférence "Automatique": 34

Le mode de conférence "Prioritaire": 35

Le mode de conférence "A la demande" 36

Appareils supplémentaires pour votre système de conférence 37

Raccorder une installation d'interprétation 37

Raccorder une source audio externe 37

Raccorder un microphone sans fil 37

Envoyer le canal de la conférence à un émetteur radio ou télévision 38

Envoyer le canal de la conférence par le système de diffusion 38

Envoyer le canal de la conférence par une ligne émettrice infrarouge 38

Le systeme de vote 39

Monter le système de conférence 41

Preparer les éléments de l'installation de conférence au montage 41

Preparer les postes délegué 41

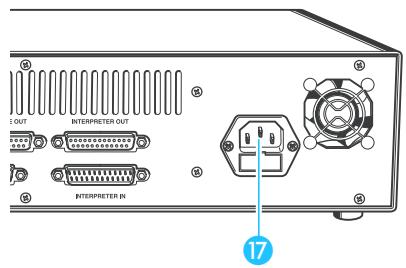

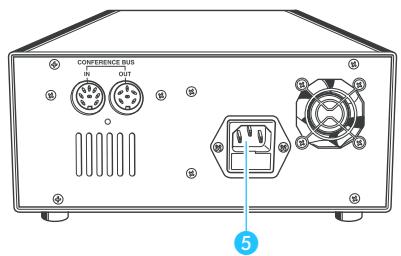

Preparer l'unité centrale 41

Encastrer les éléments du système de conférence dans une baie . 41

Preparer le bloc d'alimentation 41

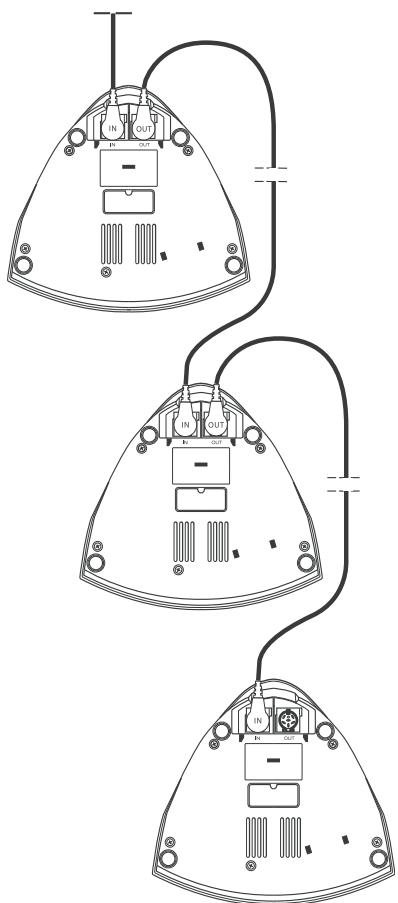

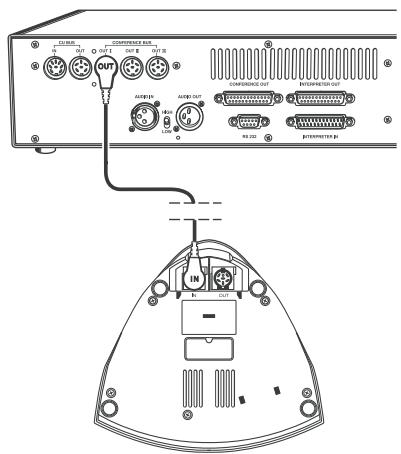

Raccorder ensemble tous les éléments du système de conférence 42

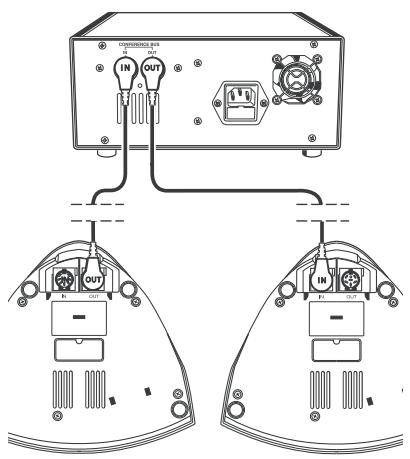

Raccorder ensemble les postes délégué 42

Raccorder les blocs d'alimentation 43

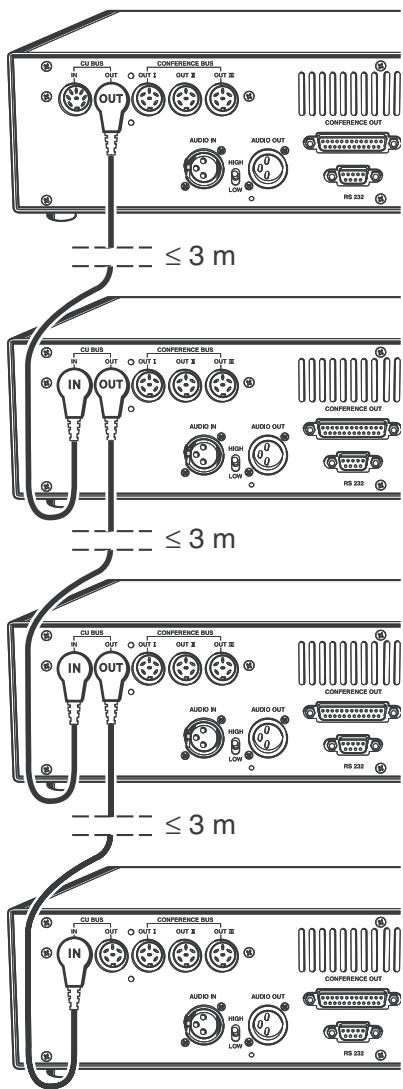

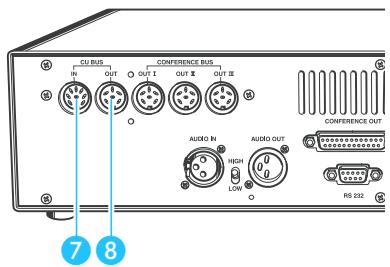

Raccorder un faisceau de cables avec postes délégués et blocs

d'alimentation à l'unité centrale 43

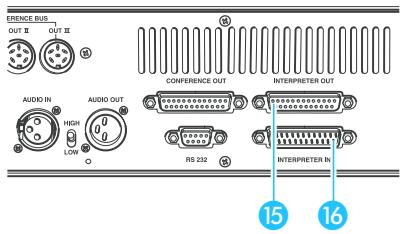

Raccorder ensemble plusieurs unités centrales 44

Raccorder des appareils supplémentaires 45

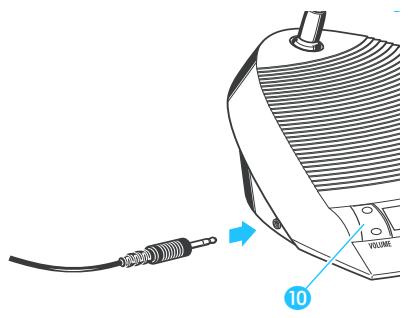

Raccorder des casques d'ecoute aux postes délegués 45

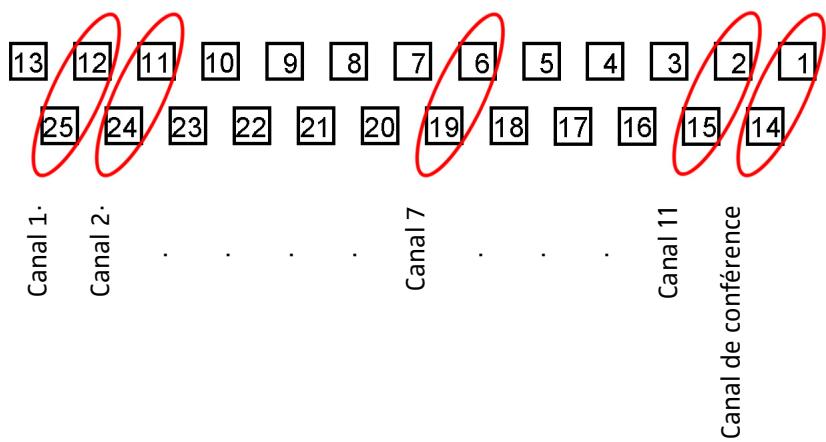

Raccorder une installation d'interprétation 45

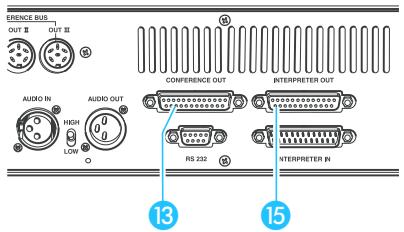

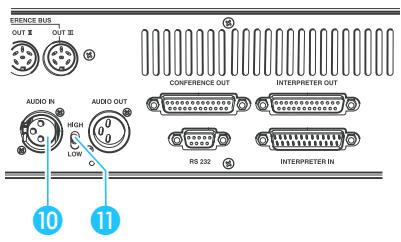

Raccorder une source audio externe 46

Raccorder un microphone sans fil 47

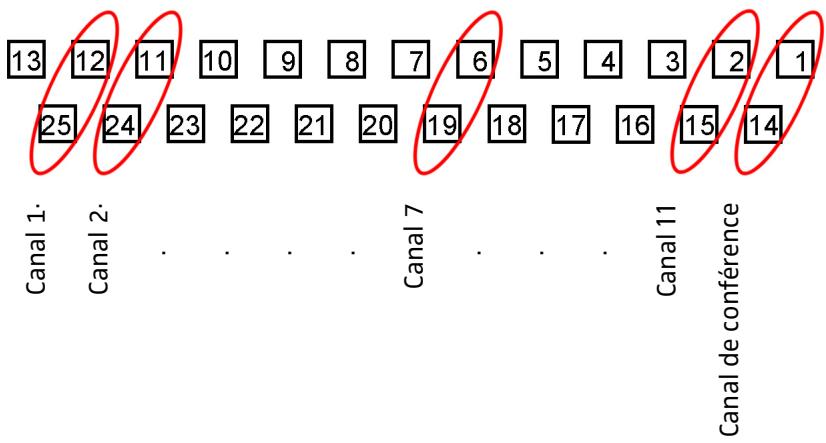

Envoyer le canal de conférence 47

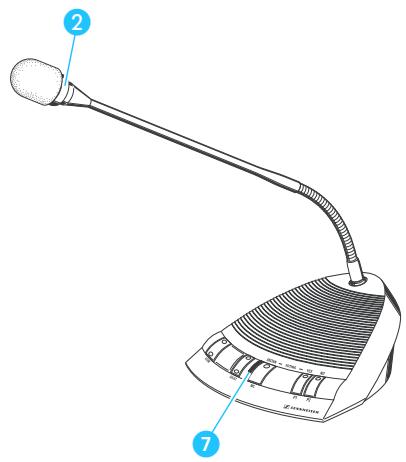

Allumer et eteindre les unités centrales et les blocs d'alimentation 48

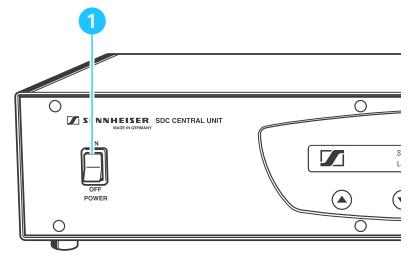

Allumer l'unité centrale 48

Eteindre l'unité centrale 48

Allumer les blocs d'alimentation 49

Eteindre les blocs d'alimentation 49

Configurer le système de conférence 51

Entrer dans le menu de commande de l'unité centrale 51

L'écran de démarrage 51

Affichage des menus principaux et des sous-menus 51

Les quatre touches de menu 52

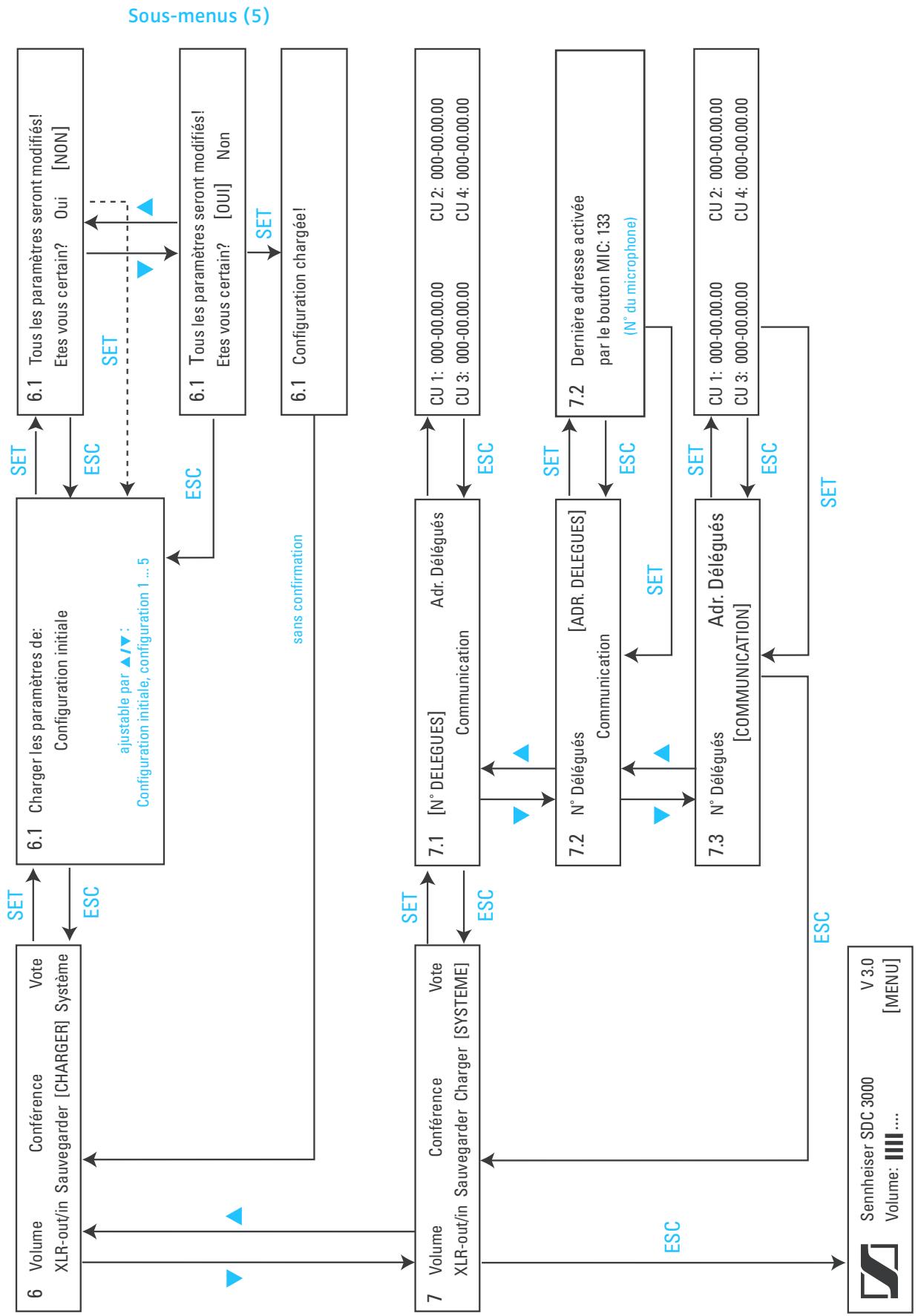

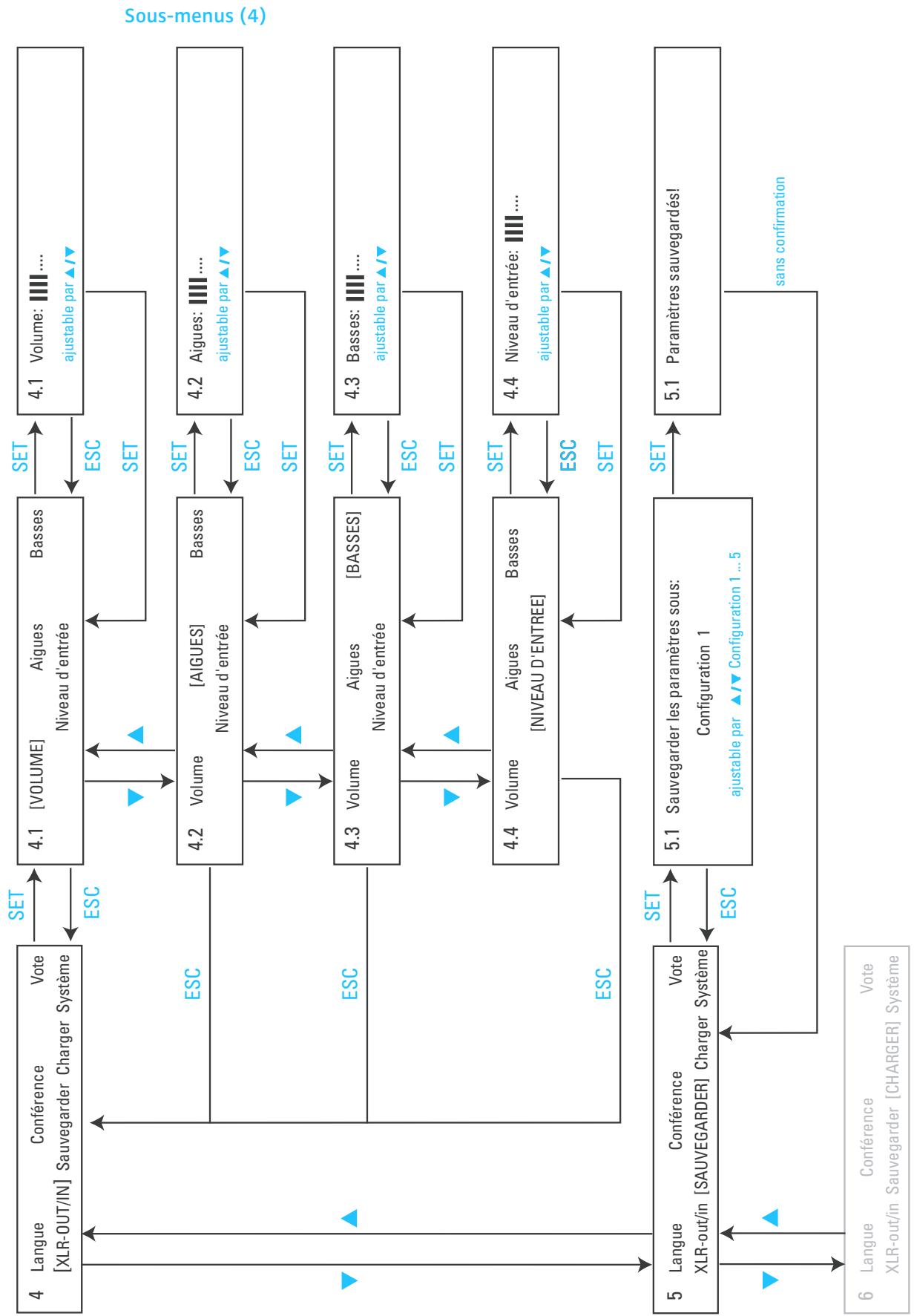

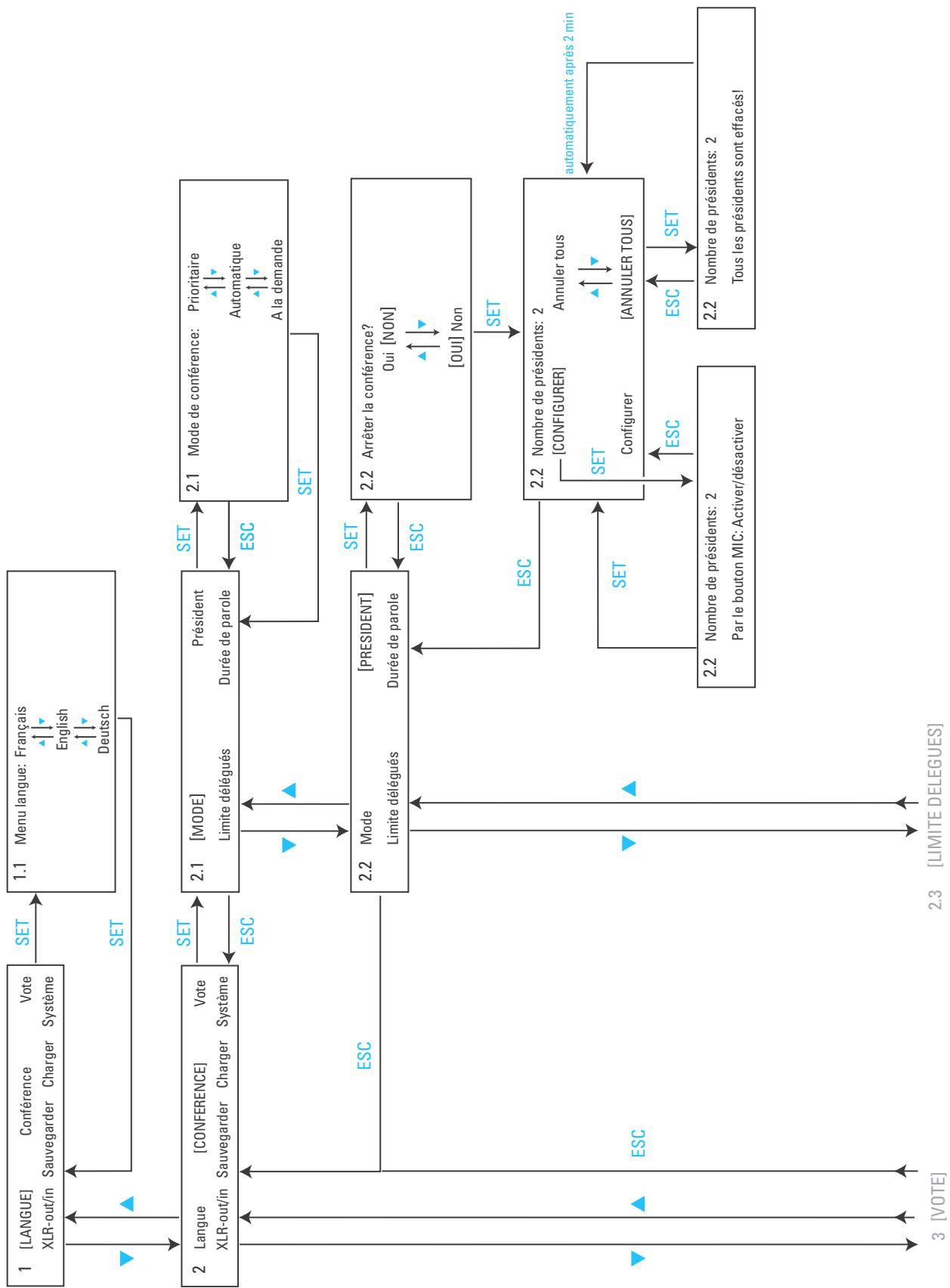

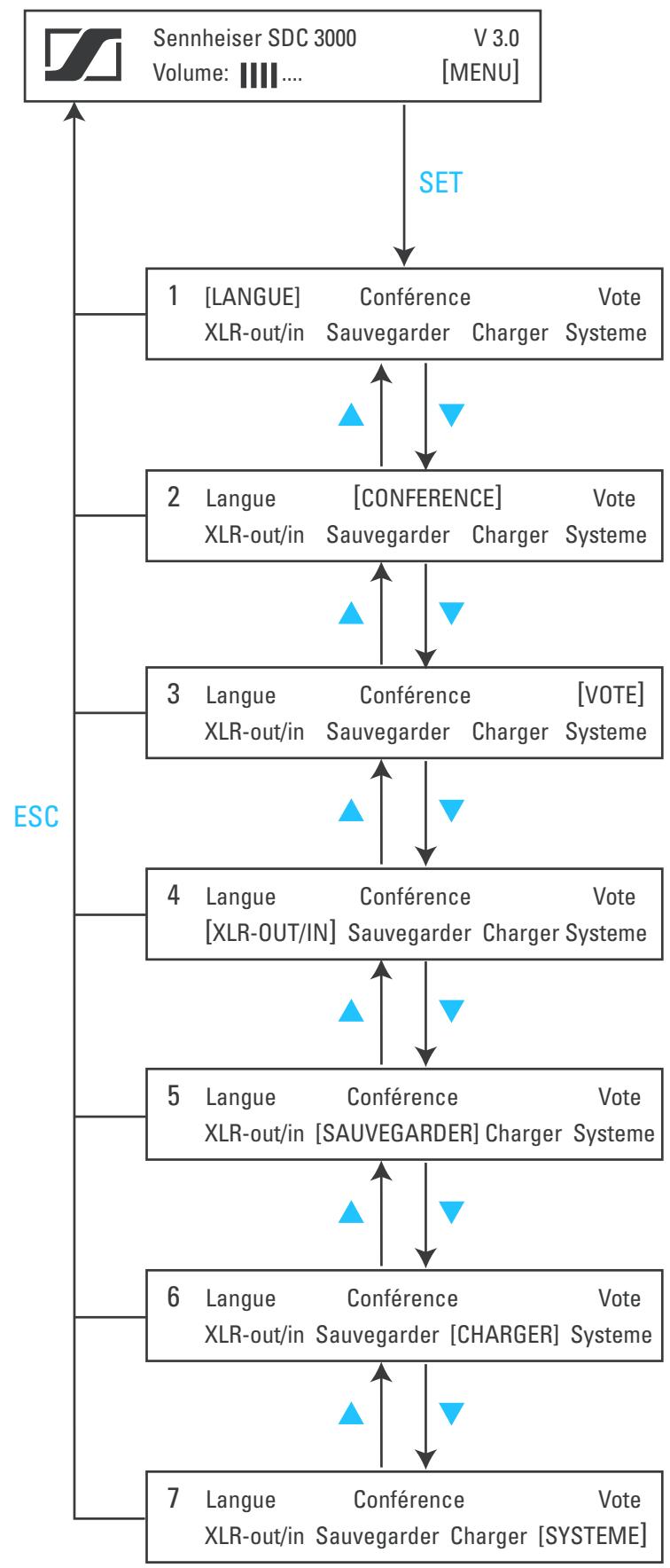

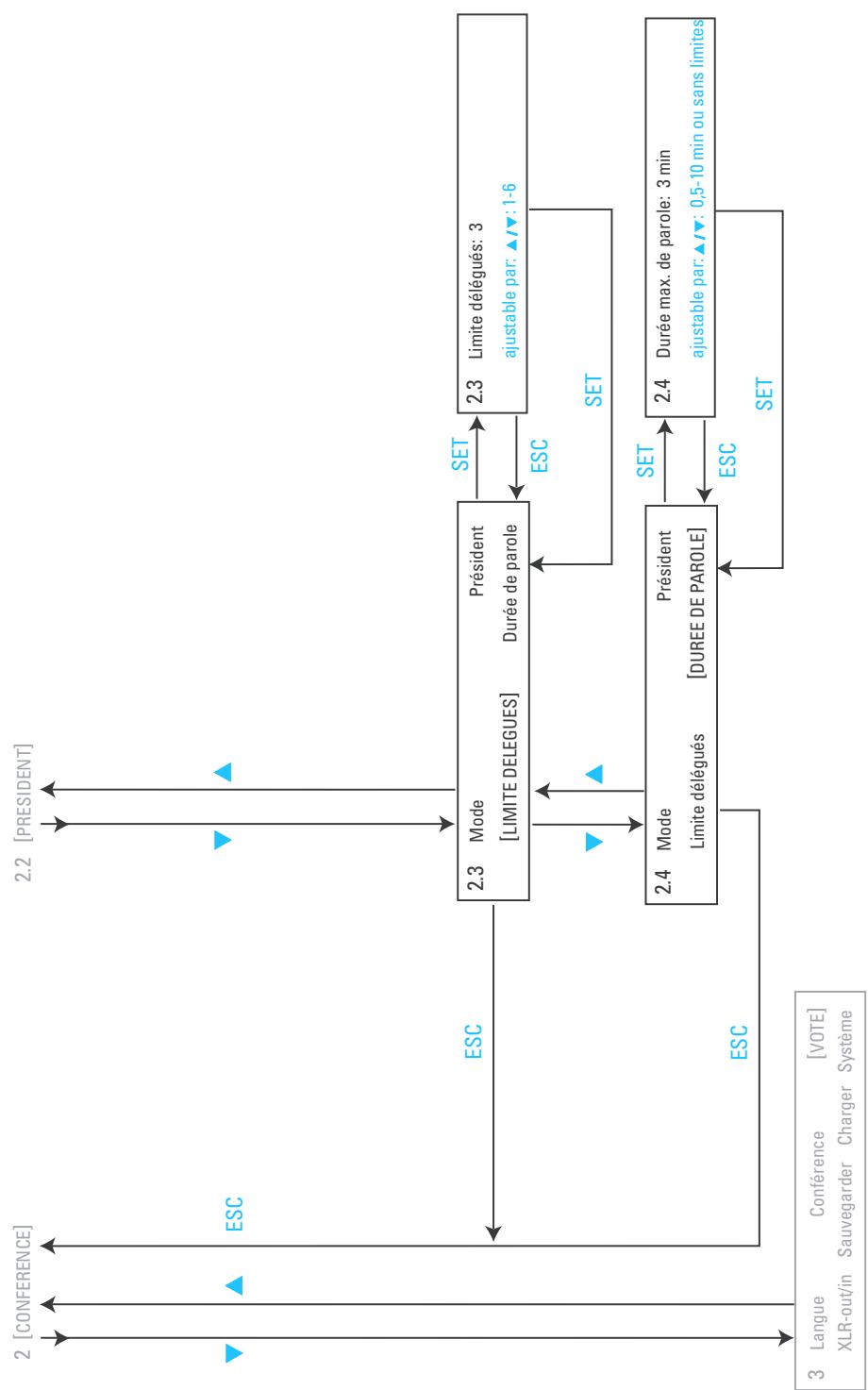

Structure du menu de commande de l'unité centrale 53

Configurer le volume des haut-parleurs des postes délégué 61

Configurer la langue du menu 61

Selectionner un mode de conférence 61

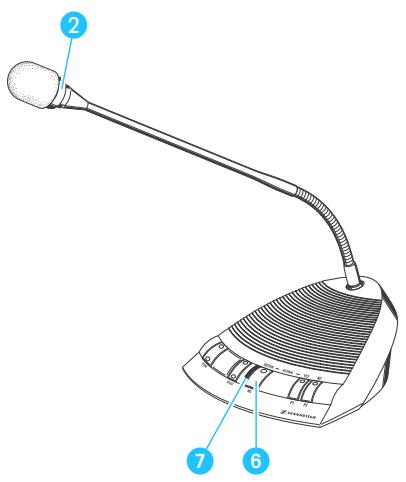

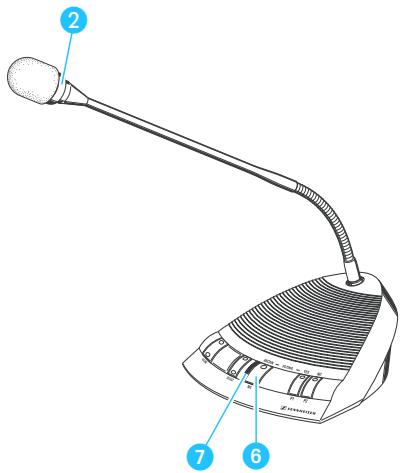

Configurer les postes président 62

Définir un poste de président 62

Retirer les attributs de poste président à un poste 63

Retirer les attributs de président à tous les postes président . 63

Configurer le nombre de délégués parlant simultanément 65

Proceder à un vote 65

Configurer la durée du vote 65

Demarrer un vote 65

Utiliser les éléments du système de conférence 67

Utiliser les postes délégué 67

Régler le volume du casque d'écoute (uniquement SDC 3000 DC). 67

Selectionner la langue de la conférence 67

Demandar la parole 68

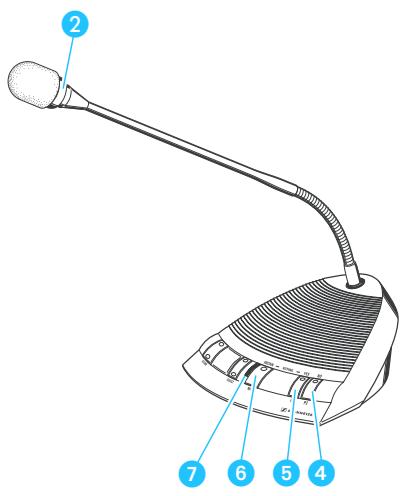

Metre un terme à son intervention 68

Voter 69

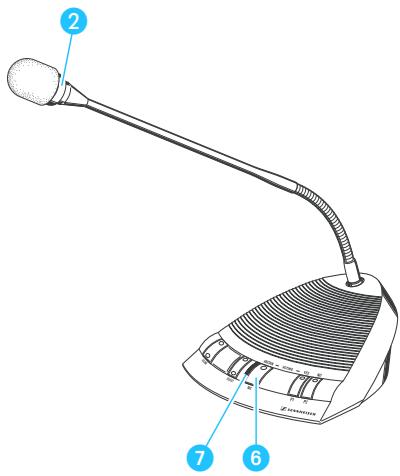

Utiliser les postes président 70

Touche MIC: 70

Touche P1: 70

Touche P2: 71

Commande par PC de l'installation de conférence SDC 73

Vue d'ensemble de la commande par logiciel 73

Le programme de configuration (SDC 3000 Configuration) 73

Le programme de gestion de conférence "SDC 3000 Control" .74

Le programme Affichage "SDC 3000 View" 74

Système requis 75

PC pour l'installation et la commande de l'installation de conférence 75

PC d'affichage pour l'observation de la conférence 75

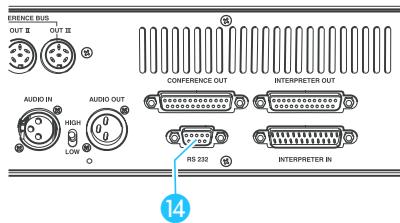

Ordinateur et installation de conférence connectés entre eux 76

Raccorder les unités centrales au PC 76

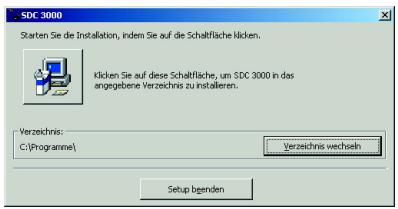

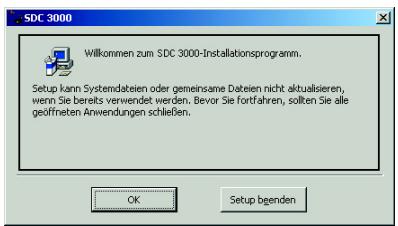

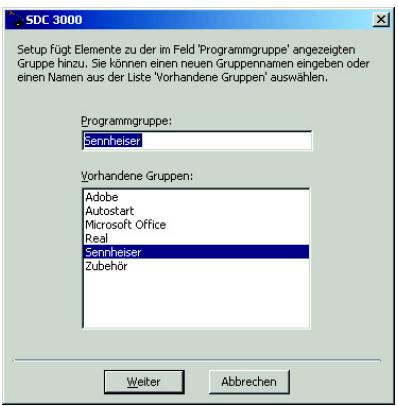

Installer les logiciels 77

Désinstaller les logiciels 78

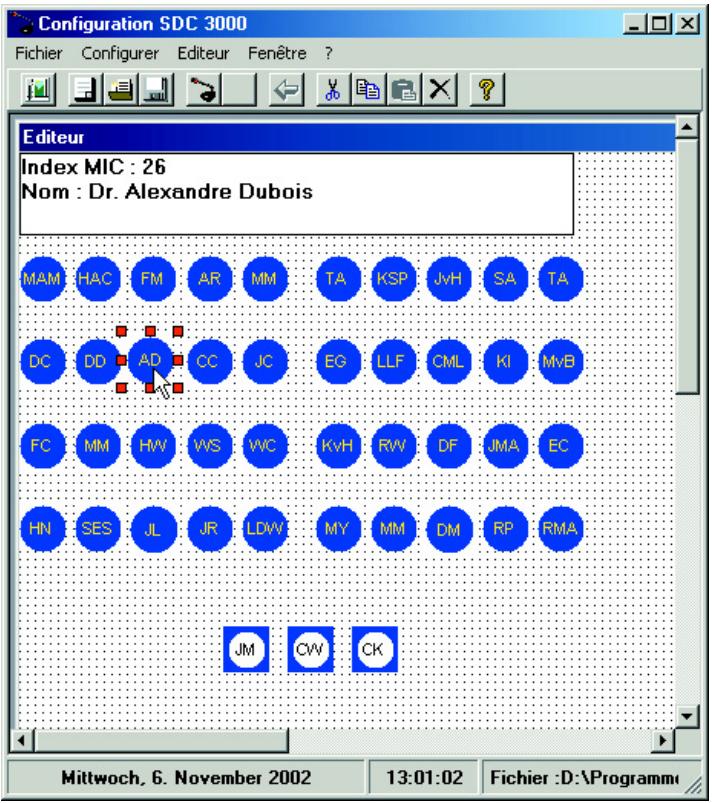

Le programme de configuration "SDC 3000 Configuration". 79

La fenetre du programme de configuration 79

La barre de titre 80

La barre de menu 80

La barre d'outils 80

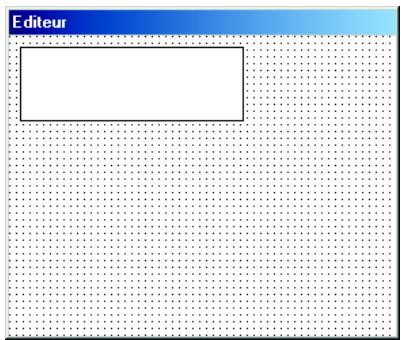

La fenêtre "Editeur" 81

La fenêtre "Lister les microphones" 82

Le bas de page 82

Les menus du programme de configuration 83

Le menu "Fichier" 83

Le menu "Configurer" 83

Le menu "Editeur" 83

Le menu "Fenêtre" 83

Le menu "?" 84

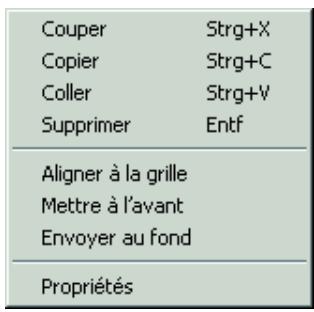

Le menu contextuel 84

Créer, ouvrir et enregistrer des fichiers de configuration 85

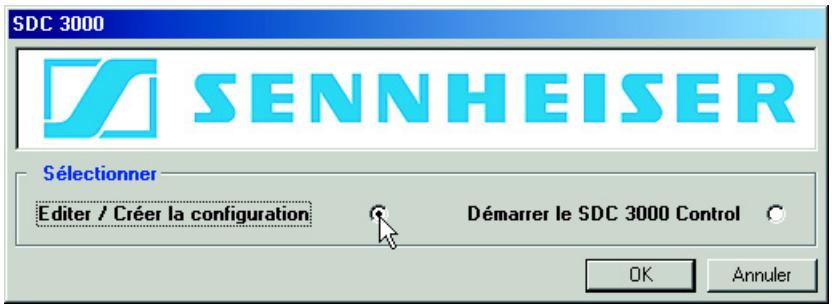

Créer un nouveau fichier de configuration 85

Ouvrir un fichier de configuration (*.cfg) enregistré 87

Enregistrer le fichier de configuration 87

Enregistrer le fichier de configuration sous un nouveau nom . 88

Demarrer le programme de gestion de conférence 88

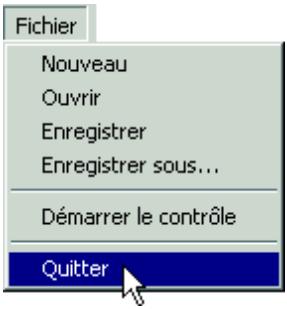

Fermer le programme de configuration 88

Dessiner un plan de situation de la conférence 89

Inséorer les icônes de poste 89

Supprimer les icônes de poste 89

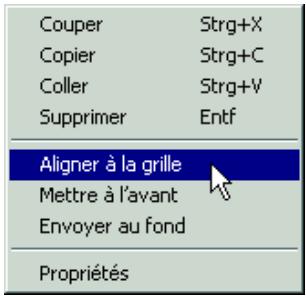

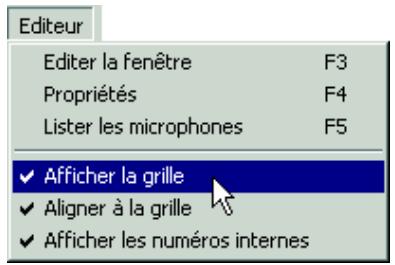

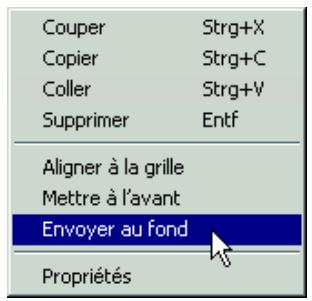

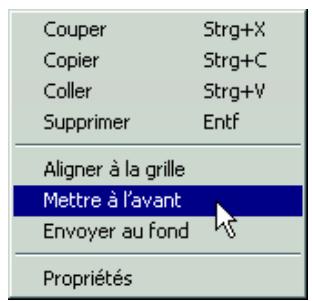

Positionner les icônes de poste 90

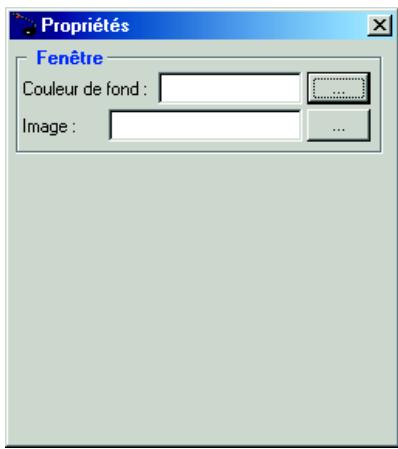

Editor la fenêtre "Editeur" 91

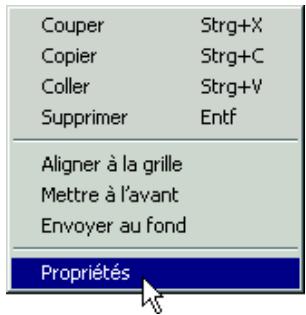

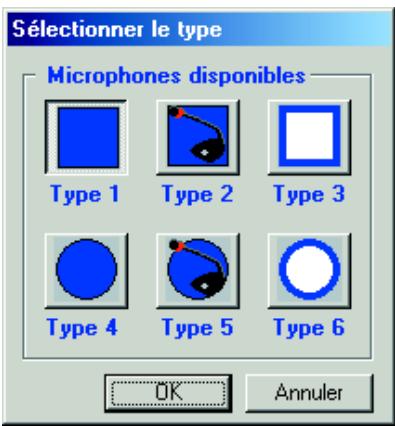

Adapter les icônes de poste 94

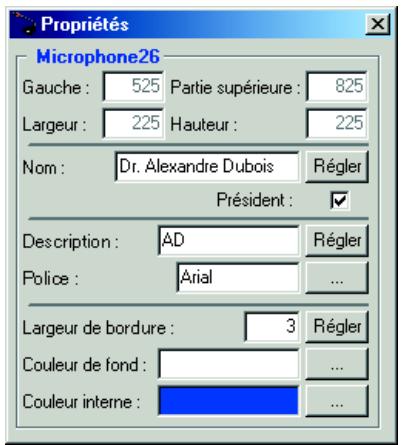

Associer le nom d'un participant à la conférence à une icône de poste 95

Ajouter une brève description à un poste 95

Modifier les couleurs de l'icône de poste : 96

Copier des icônes de poste 97

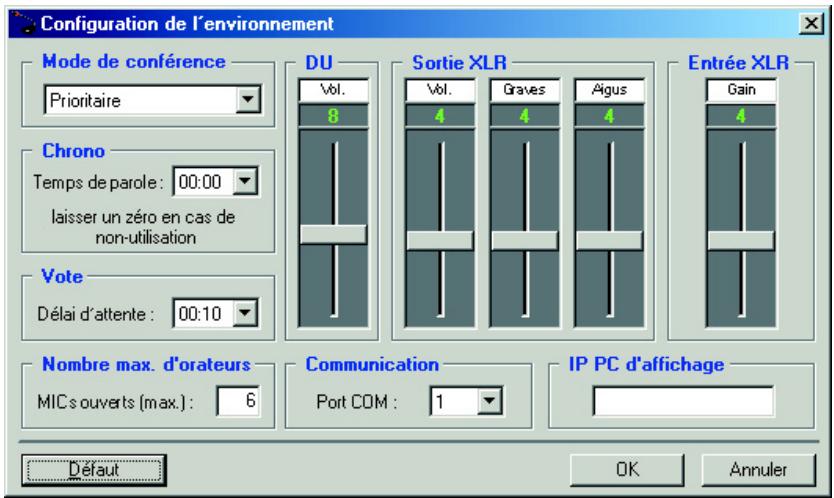

Configurer les détails techniques et le mode de conférence 98

Déterminer le mode de conférence 98

Définir le temps de parole maximal 98

Déterminer la durée d'un vote 99

Définir le nombre maximal d'orateurs 99

Sélectionner le port COM pour le raccordement à l'unité centrale . 99

Entrer l'adresse de l'ordinateur supporting le programme d'affichage

(option) 100

Définir le volume sonore des haut-parleurs de poste 100

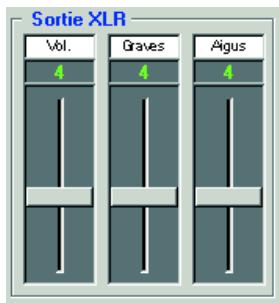

Régler le niveau de sortie du raccord XLR-Out 101

Régler le niveau d'entrée du raccord XLR-In 101

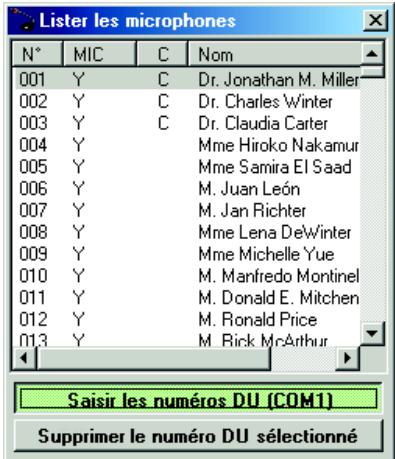

Rétablir les valeurs techniques par défaut 101

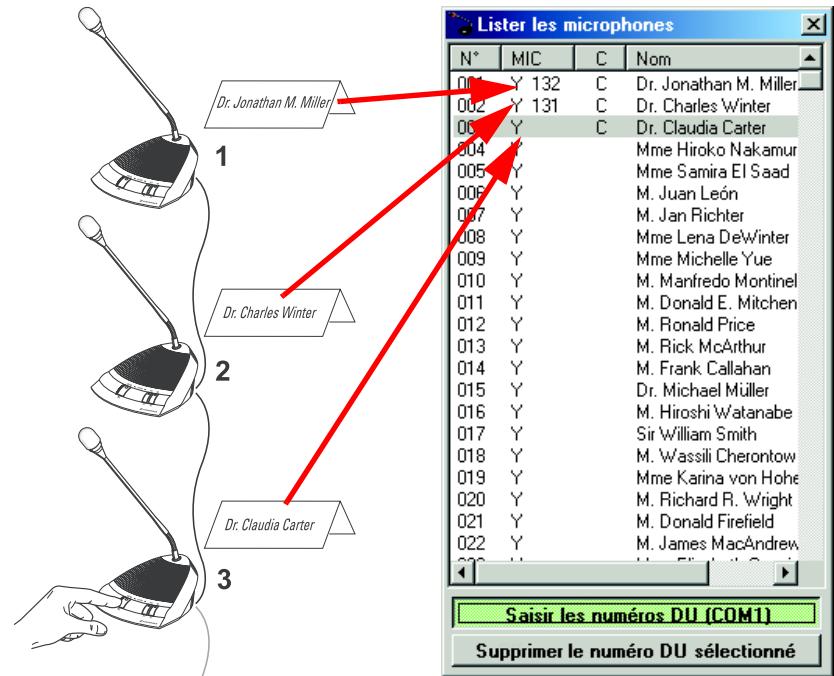

Exécuter l'affection des postes 102

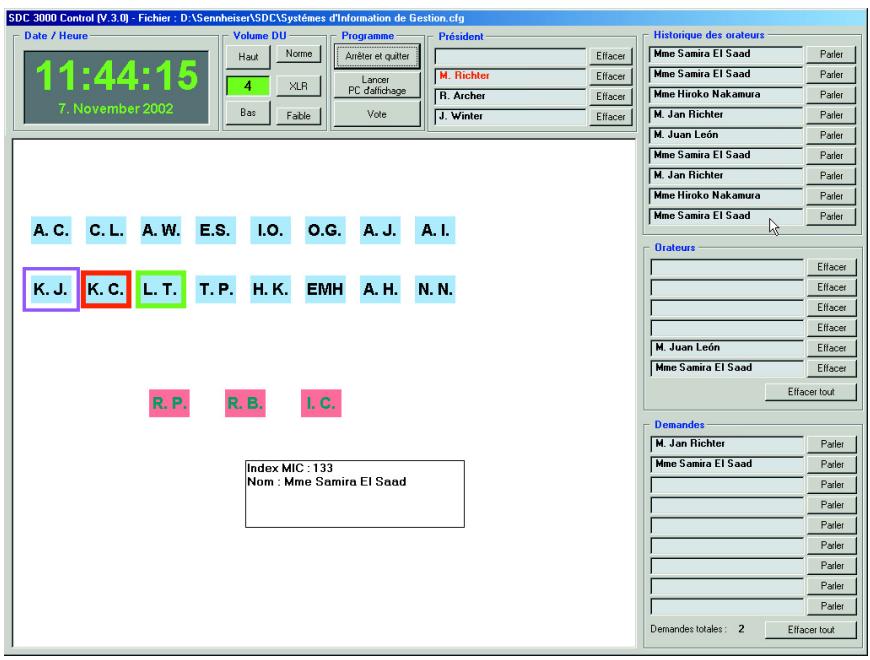

Le programme de gestion de conférence "SDC 3000 Control" 105

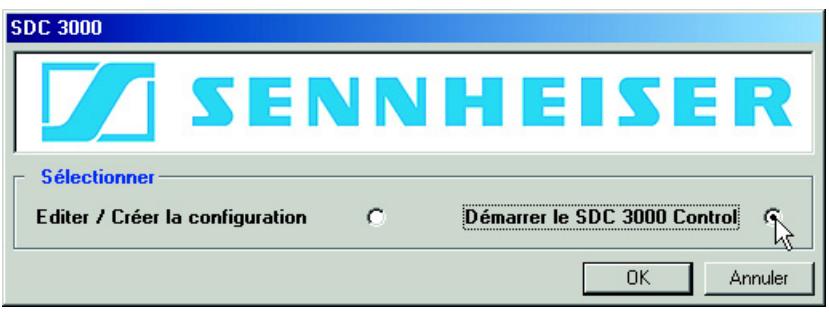

Demarrer le programme de gestion de conférence 106

La surface du programme de gestion de conférence 107

La barre de titre 107

Le groupe "Date / Heure" 107

Le groupe "Volume DU" 107

Le groupe "Programme" 107

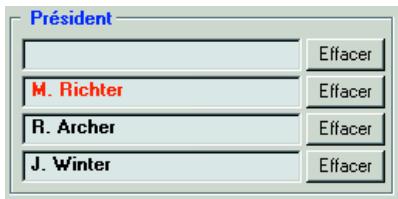

Le groupe "Président" 108

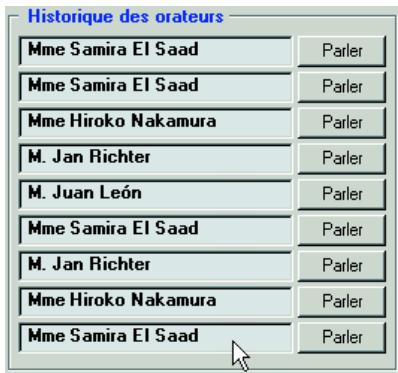

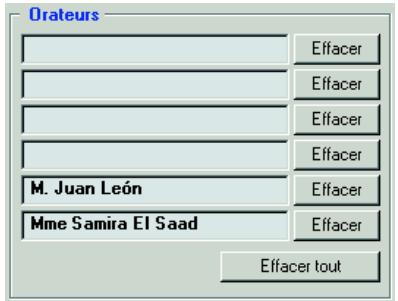

Le groupe "Historique des orateus" 108

Le groupe "Orateurs" 108

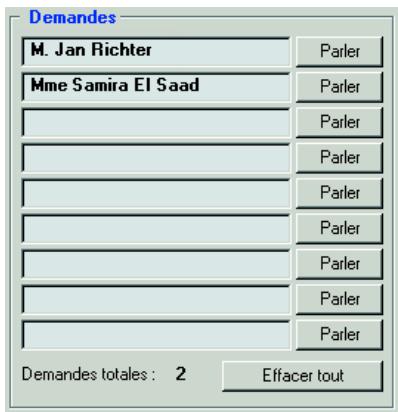

Le groupe "Demandes" 109

La fenetre principale 109

Intervenir dans une conférence 110

Afficher le nom d'un participant à la conférence 110

Accorder le droit de parole à un participant 110

Retirer le droit de parole à un participant 110

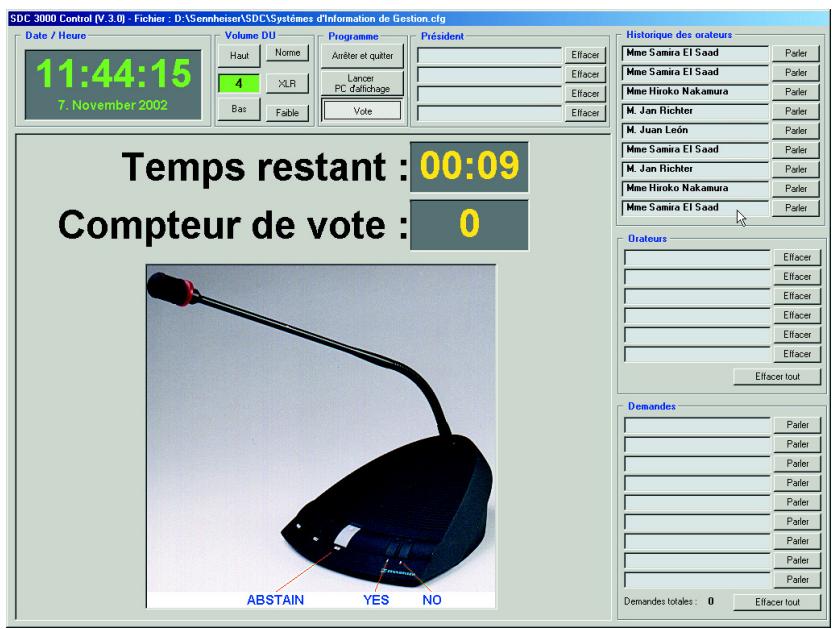

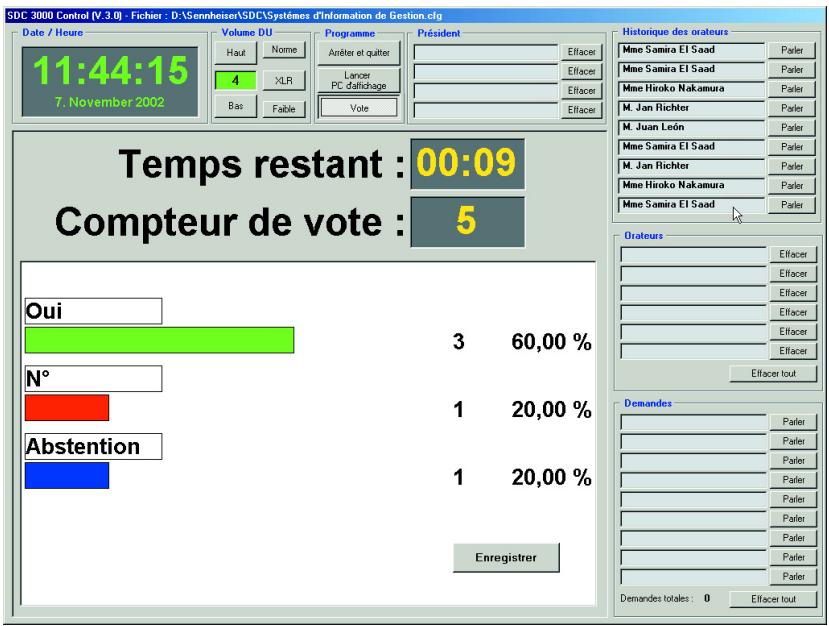

Effectuer un vote 111

Modifier le volume des haut-parleurs de poste 112

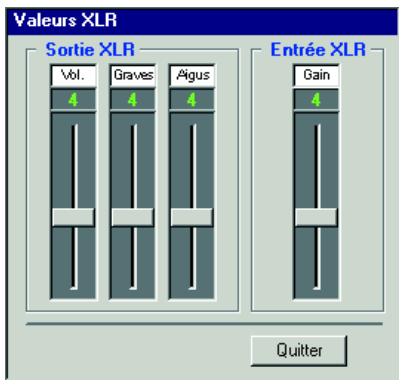

Régler l'entrée et la sortie XLR pendant une conférence 113

Fermer le programme de gestion de conférence 113

Lorsque des pannes surviennent 115

Entretien et maintenance 121

Accessoires disponibles 123

Caracteristiques techniques 127

Un mot pour votre sécurité

Le système de conférence SDC a été fabriqué conformément à l'état actuel de la technique et aux directives en vigueur. Toutefois, il est possible que certains composants du système de conférence représentent des dangers pour les personnes et les objets, notamment

• si le système de conférencen'est pas utilisé conformément aux directives,
• si le système de conférence a été monté par des personnes qui n'y sont pas familiariées,
• si le système de conférence a été transformé ou modifié de manière non ajustate
  ou si les directives en matière de sécurité n'ont pas ete respectees.

Pour votre propre sécurité, veuillez respecter les consignes suivantes :

Assurez-vous d'une circulation d'air suffisante dans les zones entourant les blocs d'alimentation et les unités centrales. Ne couvrez pas les grilles d'aération. Ménagez un espace libre d'au moins 10 cm avant des grilles d'aération des blocs d'alimentation et des unités centrales.
- Posez toujours les composants du système de conférence sur des surfaces planes.
- Les composants du système de conférence ne sont pas protégés contre les éclaboussures. Ne déposezaucun récipient contenant des liquides sur les apparèils.
- Déconnectez l'ensemble des blocs d'alimentation et unités centrales du réseau électrique avant de nettoyer les éléments du système de conférence.
- Pour nettoyer les éléments du système de conférence, utilisez exclusivement avec un chiffon légarement humide. N'utilisez aucun solvant : cela pourrait endommager les surfaces.
- Utilisez exclusivement les cables système disponibles chez Sennheiser electronic GmbH (voir "Les cables système" à page 25). Le système de conférence n'est plus couvert par la garantie si vous utilisez des cables confectionnés par vos soins.

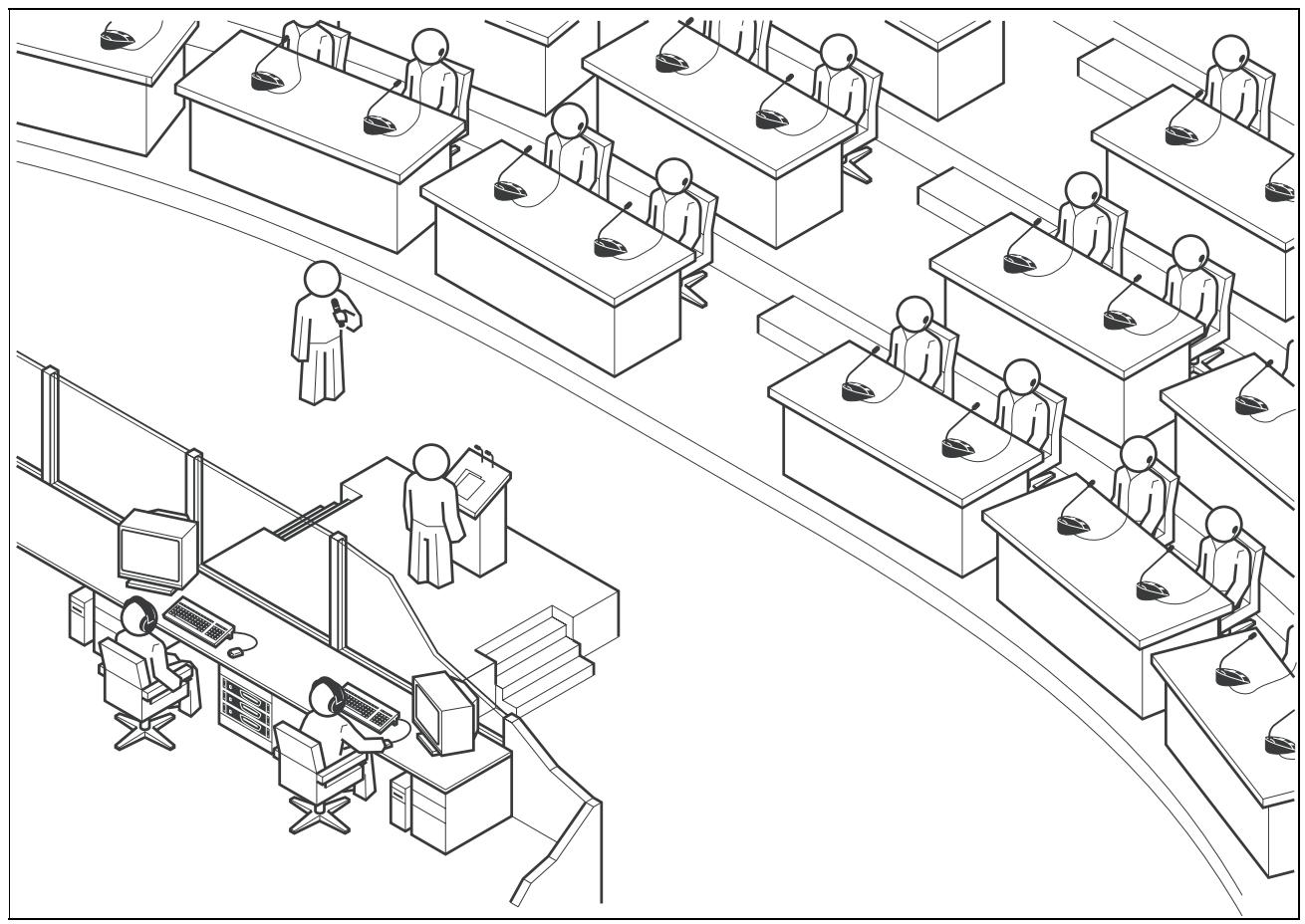

SDC - Le système de conférence numérique

Toute salle de réunion - qu'elle se trouve dans une mairie, à la direction d'une entreprise, dans un centre de formation ou dans une salle de congrès - nécessite une installation de conférence capable de supporter efficacement les difficilles processus de communication. Le nouveau système de conférence SDC exploite pour ce faire tous les avantages de la technologie de la communication numérique et offre aux utilisateurs de nombreux avantages importants :

• transmission du son claire à chaque poste de conférence,
• qualité vocale très intelligible par une transmission audio professionnelle 16 bits,
• demande de la parole simple pour tous les participants,
• options flexibles pour l'attribution et la transmission du droit à la parole,
• exécution simple de toutes les commandes par les présidents

SDC est l'abréviation de Sennheiser Digital Conference System - la nouvelle génération des installations de conférence mobiles et extensibles.

Le système de conférence SDC conviendra aux petits séminaires comptant 25 participants comme aux congrès internationaux rassemblant jusqu'600 personnes.

Une des caractéristiques principales du système de conférence SDC est sa structure modulaire. Mème si au départ, vous n'avez besoin de l'installation que pour des conférences de taille réduite, il vous sera facile de lui ajouter par la suite d'autres postes délégués ou de la pouvoir d'un logiciel de commande.

• Dans tous les cas de figure, le montage et le démontage du système de conférence sont extrémement aisés, en raison du raccordement en série des postes délégué.
• Il vous sera tout aussi simple et rapide de l'adapter à tout local et à tout nombre de participants.

Les composants du système de conférence SDC

Un système de conférence SDC est constitué des éléments suivants :

• Postes délegué
• Unités centrales
• Blocs d'alimentation
• Câbles système
• le cas échéant, logiciel de gestion du système de conférence

Les postes délegué

Tout participant à la conférence dispose d'un poste délégué propre. Au pied de ce poste se trouve un haut-parleur qui diffuse toutes les sources sonores - que ce soit les interventions, les discours ou les signaux audio des média - directement au participant à la conférence. Cette sonorisation individuelle garantit la clarté de la qualité sonore et un volume/agréable pour chaque participant.

Le microphone à électret intégré au poste délégué communique les interventions des participants à l'assistance dans une qualité sonore très intelligible. L'anneau lumineux situé autour du microphone indique qui a droit à la parole ou a demandé à pouvoir intervenir.

C'est également par le poste délégué que les participants ont la possibilité de prendre part aux votes.

Les postes des participants et des prêsents sont construits de manière identique. Il est à la fois simple et rapide de convertir un poste délégué en un poste président disposant de fonctions élargies. Le président peut:gérer l'ensemble de la conférence à partir de deux touches seulement. En cas de conférences plus importantes, il est possible de définir jusqu'à quatre postes président.

Les postes sont disponibles en deux versions - une sans besoin de canal interprête et une avec.

Les postes sont raccordés en série de manière simple et rapide. Un faisceau de cables peut relier jusqu'à 25 postes (niveau d'extension minimal) sans bloc d'alimentation supplémentaire. Vous pouvez toutefoismettre sur pied un système de conférence comptant jusqu'à 600 postes délégué.

L'unité centrale

L'unité centrale constitue le cœur du système de conférence SDC et en même temps l'interface avec d'autres systèmes audio.

Durant la conférence, les canaux vocaux sont gérés par l'unité centrale. Durant les votes, c'est l'unité centrale qui assure le comptage des voix et l'affichage du résultat sur l'écran de l'unité centrale. De plus, c'est par le menu de l'unité centrale que l'on configure le poste président.

L'unité centrale vous donne la possibilité de faire votrechioix entre trois modes de conférence : Automatique, Prioritaire et A la demande.

L'unité centrale dispose d'un bloc d'alimentation intégré qui peut assurer l'alimentation électrique de max. 25 postes délégués et suffit ainsi au niveau d'extension minimal. Vous monterez des systèmes de conférence plus larges avec jusqu'à quatre unités centrales et des blocs d'alimentation supplémentaires.

Les blocs d'alimentation

Les systèmes de conférence comptant plus de 25 postes délégués requiérant d'intégrer des postes d'alimentation supplémentaires dans les faisceaux de câbles. Un bloc d'alimentation assure l'alimentation électrique de max. 25 post-tes délégué.

Les cables système

Les câbles systèmes assurent la transmission des informations numériques des signaux audio et des états ainsi que de l'alimentation en énergie des postes délégué.

Le logiciel de commande

En option est disponible un logiciel de commande pour système de conférence SDC qui permet au manager de la conférence de génér l'ensemble du congrès à partir d'un PC. Le logiciel de commande offre quelques particularités par rapport à la gestion par unités centrales :

• Fonctionnalité étendue dans la commande du microphone :

Le manager de la conférence peut visualiser facilement sur l'écran quel participant a demandé la parole, qui a actuèlement droit à la parole et quel est le dernier participant à avoir pris la parole.

• Présentation graphique des résultats de votes :

Les résultats de votes peuvent êtreprésentés graphiquement et affichés à tous les participants par un videoprojecteur raccordé.

• Présentation libre de l'affection des sièges :

Vous pouvez afficher à l'écran l'affection des sièges de votre conférence et donner ainsi un aperçu global au manager de la conférence, ce qui facilitera sa tâche.

Un regard sur la technologie

Le système de conférence SDC est un système entièrement numérique, tant dans la gestion que dans les transmissions audio. Le système de conférence offre par conséquent une qualité sonore très intelligible. Les canaux vocaux sont transmis dans une plage de fréquence de 125Hz à 14 kHz en résolution 16 bits.

Les postes délégués sont reliés à la fois entre eux et avec l'unité centrale par des câbles système. Vous disposez des canaux vocaux suivants :

• 6 canaux vocaux
  1 Canal président
  11 Canaux interprete
• 1 Canal pour un microphone externe (XLR-IN)
  1 Canal conference

Les éléments du système de conférence SDC

Les éléments suivants sont disponibles pour les systèmes de conférence. Les éléments dont vous avez besoin dépendent du niveau d'extension souhaité pour votre système de conférence SDC (voir "Niveau d'extension possibles" à page 27).

Les postes

Pour le système de conférence SDC, deux versions de postes sont disponibles, offrant chacun une fonctionnalité différente. Les postes SDC 3000 DC se distinguent des postes SDC 3000 D par le fait qu'ils disposent des fonctions supplémentaires suivantes :

• une touche supplémentaire pour le choix du canal interprête,
• un écran LCD pour l'affichage du canal interprête sélectionné ou du volume,
• une touche supplémentaire pour régler le volume du casque d'écoute.

Sur l'écran de l'unité centrale, les postes sont représentés par l'abréviation "DU".

Remarque :

Dans les chapitres suivants, nous décrirons les différentes fonctions et les affichages lumineux correspondants qui peuvent être activées sur les postes délégués SDC 3000 D et SDC 3000 DC avec les mêmes touches, numéroétées de la même manière. Dans ce cas, ce sera toujours le poste délégué SDC 3000 DC qui sera présente dans les figures. Quand est décrite la manière d'utiliser une fonction qui n'est disponible que sur le poste SDC 3000 DC, ce sera est indiqué par l'ajout de la mention "Uniquement SDC 3000 DC" dans le titre.

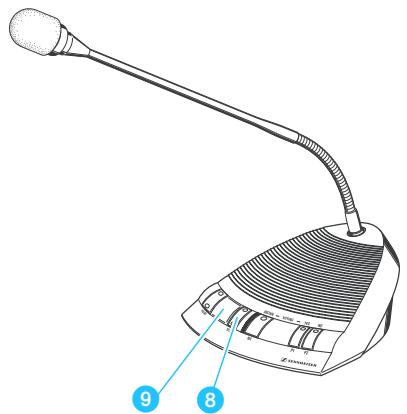

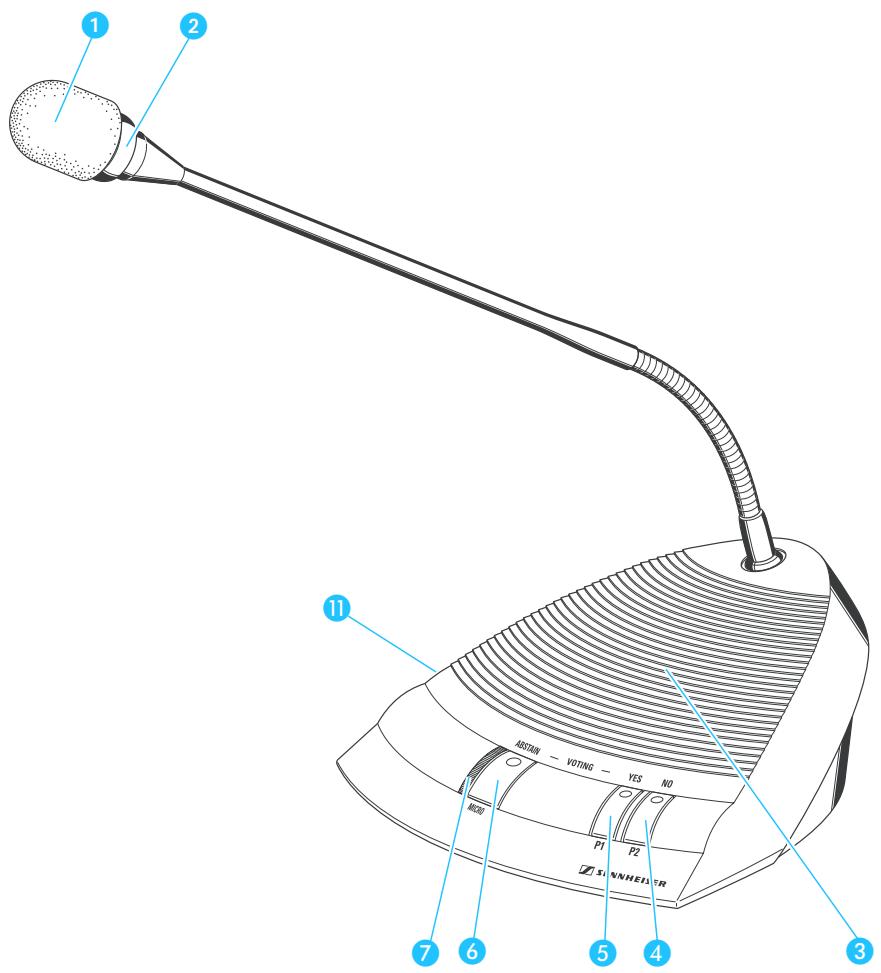

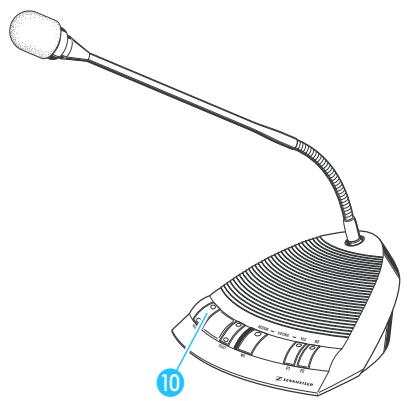

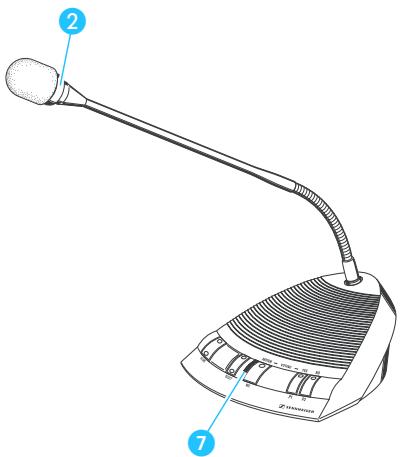

Poste SDC 3000 D

Microphone
2 Anneau lumineux
3 Haut-parleur

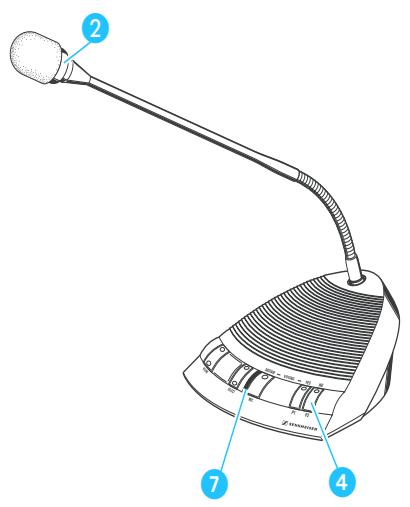

en mode conférence : Touche P2 (uniquement active au poste président) en mode vote : Touche NO (non)
en mode conférence : Touche P1 (uniquement active au poste président) en mode vote : Touche YES (oui)
6 en mode conférence : Touche MIC en mode vote : Touche ABSTAIN (abstention)
7 LED rouge
Prise femelle pour casque d'ecoute pour jack 3,5 mm
12 Connecteur femelle 8 broches (IN)
13 Connecteur femelle 6 broches (OUT)

Poste SDC 3000 DC

Microphone
2 Anneau lumineux
3 Haut-parleur
en mode conférence : Touche P2 (uniquement active au poste président) en mode vote : Touche NO (non)
en mode conférence : Touche P1 (uniquement active au poste président) en mode vote : Touche YES (oui)
6 en mode conférence : Touche MIC en mode vote : Touche ABSTAIN (abstention)
7 LED rouge
8 Touche SELECT
9 Affichage du canal/affichage du volume
10 Touche VOLUME
Prise femelle pour casque d'ecoute pour jack 3,5 mm
12 Connecteur femelle 8 broches (IN)
13 Connecteur femelle 6 broches (OUT)

L'unité centrale SDC 3000 CU

1 Commutateur réseau POWER avec positions ON/OFF
Ecran LCD
3 Touche (UP)
4 Touche (DOWN)
5 Touche SET
6 Touche ESC
7 Connecteur femelle 8 broches pour raccordement avec d'autres unités centrales (CU-BUS IN)
Connecteur femelle 6 broches pour raccordement à d'autres unités centrales (CU-BUS OUT)
9 Connecteur femelle 6 broches pour raccordement des faisceaux de câbles aux postes délégués (CONFERENCE BUS OUT I-II-III)
10 Connecteur femelle intégré XLR-3 pour signal d'entrée symétrique (AUDIO IN)
1 Adaptation du niveau d'entrée pour le commutateur AUDIO IN (High/Low)
12 Connecteur male intégré XLR-3 pour signal de sortie symétrique du canal de la conférence (AUDIO OUT)
13 Connecteur femelle SUB-D 25 broches pour signal de sortie (CONFERENCE OUT)
14 Connecteur femelle SUB-D 9 broches, interface RS 232 pour raccordement d'un ordinateur
15 Connecteur femelle SUB-D 25 broches pour signal de sortie (CONFERENCE OUT - 11 canaux)
16 Connecteur mâle SUB-D 25 broches pour signal d'entrée (CONFERENCE OUT - 11 canaux)
17 Connecteur femelle de raccordement pour cable reseau
18 Porte-fusible

L'unité centrale prend en charge l'ensemble de la gestion du système de conférence pouvant compter jusqu'à 150 postes délégué. Pour des systèmes de conférence avec maximum 600 participants, vous pouvez raccorder avec les cables système jusqu'à 4 unités centrales (voir "Niveau d'extension possibles" à page 27).

Grçá à la commande Menu de l'unité centrale, vous pouvez :

• régler le système de conférence sur un des trois modes de conférences, "Automatique", "Prioritaire" et "A la demande" (voir "Niveau d'extension possibles" à page 27),
• configurer maximum quatre postes président,
• fixer le nombre de postes délégués actifs simultanément (max. 6),
• fixer le temps de parole des participants (entre 0,5 et 10 minutes ou illimité)
• proceeds à des votes et calculer les résultats,
• procéder aux réglages du son pour les entrées et sorties XLR,
• sauvegarder les réglages de max. 5 configurations différentes du système de conférence,
• refaire appel à une configuration sauvegardée ou à la configuration d'usine pour simplifier la configuration du système de conférence.

Il est possible de raccorder aux prises femelles XLR intégrées pour jacks (AUDIO IN) 10 de l'unité centrale des microphones avec une pré-amplification appropriée ou de boucler les signaux audio d'accessoires (p. ex. une console de mixage, e. a.). La sortie du signal du système de conférence se trouve sur la prise intégrée XLR 3 (AUDIO OUT) 12. La prise XLR 3 incorporee vous permet de

• raccorder un système de diffusion et de faire partager le signal audio du canal de conférence,
• transférer le signal audio du canal de conférence comme canal son original à une installation émettrice.

Vous pouvez raccorder une installation d'interprétation au système de conférence SDC par les raccords SUB-D 25 broches (INTERPRETER IN) 16 et (INTERPRETER OUT) 15. Une installation d'interprétation doit fournir un signal d'entrée symétrique de +6 dB. Cela permet aux participants de selectionner, autre le son de la conférence sur le canal 0, jusqu'à 11 signaux vo-caux supplémentaires sur les canaux 1-11.

Les deux connecteurs fémelles 25 broches (INTERPRETER OUT) 15 ou (CONFERENCE OUT) 13 vous permettent de raccorder la commande d'un émetteur infrarouge. Les participants ou spectateurs qui ne disposent pas de postes délégués peuvent ainsi suivre la conférence par un casque d'écoute infrarouge. Si une installation d'interpretation est raccordée, ces spectateurs ou participants pourront désirir entre max. 11 signaux vocaux différents en plus de la langue originale de la conférence.

En option, vous pouvez transférer directement le canal de la conférence dans la langue de la conférence avec les traductions correspondantes à un émetteur radio et télévision par les deux connecteurs fémelles SUB-D 25 broches (CONFERENCE OUT) ⑬ ou (INTERPRETER OUT) ⑮. Ainsi, les émet

teurs radio et télévision du monde entier pourront retransmettre les interventions de la conférence dans la langue désirée.

Le bloc d'alimentation SDC PS 25

Pour les installations de conférence de taille plus réduite, avec max. 25 postes délégué, les postes sont alimentés en électricité par l'unité centrale. Toutefois, si vous installation de conférence compte davantage de postes, vous aurez besoin d'un bloc d'alimentation supplémentaire par 25 postes délégués (voir "Niveau d'extension possibles" à page 27).

1 Commutateur réseau POWER
LED vertepour affichaged'alimentationsecteur
3 Connecteur fémelles 8 broches pour raccordement à un poste délégué ou à une unité centrale (IN).
4 Connecteur fémelle 6 broches pour raccordement à d'autres postes délégués (OUT)
5 Connecteur fémelle pour raccordement à un cable réseau
6 Porte-fusible

Les câbles système

Les câbles système relient entre euxles postes délégués et raccordent les faisceaux de câbles et les blocs d'alimentation à l'unité centrale.

Vous dispose de câbles système de 2 m, 3 m, 5 m, 10 m, 20 m, et 80 m de longueur.

Utilisez les câbles de 2 m et 3 m :

• pour raccorder entre euxlespostedesdélegué,
• pour ajouter des blocs d'alimentation dans les faisceaux de câbles
• et pour relier entre elles jusqu'à quatre unités centrales dans un système de conférence de grande taille.

Utilisez les câbles système de 5 m, 10 m, 20 m, et 80 m pour raccorder les faisceaux de câbles aux unités centrales (voir "Niveau d'extension possibles" à page 27).

Connecteur âle 8 broches avec inscription "IN"
Connecteur âle 6 broches avec inscription "OUT"

Structurer le système de conférence SDC

Dans ce chapitre, vous verrez comment il est possible de structurer votre système de conférence en différents niveaux d'extension et quels sont les éléments nécessaires aux différents niveaux d'extension. De plus, vous fêrez connaissance avec les différents modes de conférence, leurs caractéristiques et le fonctionnement du système de vote intégré.

Enfin, nous vous donnerons encore un aperçu des accessoires qu'il est possible de raccorder au système de conférence et de leurs implications.

Niveau d'extension possibles

On désigne, en fonction du nombre de participants à la conférence, quatre niveaux d'extension pour le système de conférence :

1. Le niveau d'extension (1) comprend jusqu'que 25 postes délegué.
2. Le niveau d'extension (2) comprend jusqu'à 50 postes délegué.
3. Le niveau d'extension (3) comprend jusqu'que 150 postes délégué.
4. Le niveau d'extension (4) comprend jusqu'600 postes délégué.

Dans toutes les dispositions, les câbles systèmes relient les postes délégués entre euxs,assurent leur alimentation électrique et assurent la transmission numérique de toutes les informations d'etat et audio.

Remarque :

Vous trouvrez ci-dessous des exemples pour chacun des quatre niveaux d'extension. Les câbles de raccordement entre les postes y ont toujours la longueur standard "3 m". Vous pouvez toute fois utiliser sans problème d'autres longueurs de cable ou des cables de longueurs différentes au sein du même faisceau. Cependant, pour être certain que tous les postes sont suffisamment alimentés, veuillez consulter le chapitre „Les différents modes de conférence" auf Seite 34.

Niveau d'extension (1): jusqu'25 postes délégués

Dans le niveau d'extension (1), le plus petit, les max. 25 postes délégués sont reliés à une unité centrale.

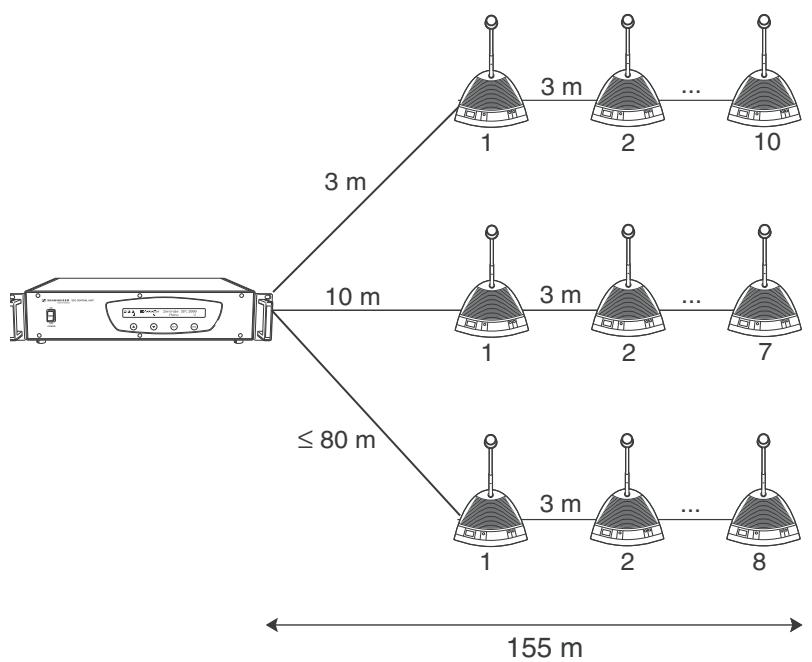

Example 1:

La distance entre l'unité centrale et le premier poste ne peut dépasser 80 m. La longueur standard du cable entre les postes est de 3 m. Vous pouze donc relier 25 postes à un faisceau de cables. Ces 25 postes délégués peuvent tous être alimentés en électricité à partir de l'unité centrale.

Au lieu de raccorder les 25 postes délégués à un seul faisceau de câbles, vous pouvez également les répartir sur trois faisceaux.

Example 2 :

Le bloc d'alimentation interne à l'unité centrale assure l'alimentation électrique de max. 25 postes délégué, qui peuvent également être raccordés à trois faisceaux de câbles différents :

1er faisceau : 10 postes

2e faisceau : 7 postes

3e faisceau : 8 postes

Les distances entre l'unité centrale et les premiers postes peuvent être égales ou différentes pour les trois faisceaux de câbles, du moment que la longueur maximale de 80 m n'est pas dépasse. La longueur standard des câbles système entre les postes est de 3 m et la longueur d'un faisceau de câbles ne dépasse donc pas 155 m.

Niveau d'extension (2): jusqu'à 50 postes délégués

Dans le niveau d'extension (2), max. 50 postes délégués sont reliés à une unité centrale. Lci, la distance entre l'unité centrale et le dernier poste délégué du faisceau de câbles ne peut dépasser 230m .

Exemple :

La distance entre l'unité centrale et le premier poste ne peut dépasser 80 m; la distance standard entre les postes est de 3 m. comme l'unité centrale ne peut assurer l'alimentation électrique que de max. 25 postes, vous devrez raccorder un bloc d'alimentation après 25 postes délégué. Le bloc d'alimentation est également raccordé avec deux câbles système de max. 3 m de long. Vous pouvez donc relier jusqu'à 50 postes à un faisceau de câbles.

Niveau d'extension (3): jusqu'150 postes délégués

Dans le niveau d'extension (3), max. trois faisceaux de câbles avec chacun max. 50 postes délégués sont reliés à une unité centrale. C'est le nombre maximal de postes délégués que vous pouvez raccarder à une unité centrale. lui, la distance entre l'unité centrale et le dernier poste du faisceau de câbles ne peut dépasser 230 m.

Example 1:

Le bloc d'alimentation interne à l'unité centrale assure l'alimentation électrique des 25 postes délégués du faisceau de câbles II. Pour les 25 autres postes du faisceau de câbles II ainsi que pour les faisceaux de câbles I et III, vous aurez besoin au total de cinq autres blocs d'alimentation.

Example 2 :

Les 25 postes délégués qui sont alimentés en électricité par l'unité centrale sont raccordés à trois faisceaux de cables différents :

Faisceau de câbles I: 10 postes

Faisceau de câbles II: 7 postes

Faisceau de câbles III: 8 postes

Pour les postes suivants, vous doivent intégrer à chaque fois un bloc d'alimentation au faisceau de câbles. ÀpRES cela, vous pouvez raccorder 25 autres postes délégués par faisceau de cable.

Niveau d'extension (4): jusqu'600 postes délégués

Vous ne pouvez raccorder qu'au maximum trois faisceaux de câbles avec chaque fois 50 postes délégués à une unité centrale. Pour construire un système de conférence comptant jusqu'à 600 postes délégué, vous aurez donc besoin au total de quatre unités centrales. A ce moment, l'unité centrale à laquelle les autres unités centrales sont raccordées devient automatiquement l'unité centrale maitresse, et les trois autres unités centrales des unités centrales esclaves (voir "Raccorder ensemble plusieurs unités centrales" à page 44). Si vous désírez gérer le système de conférence par un ordinateur, vous devrez donc le raccorder à l'unité centrale maitresse.

Pour constituer un système de conférence avec plusieurs unités centrales, vous doivent d'abord raccorder les faisceaux de chaque unité centrale comme décrit dans le niveau d'extension (3) (voir "Niveau d'extension (3) : jusqu'à 150 postes délégués" à page 29). La distance séparant alors une unité centrale du premier poste délégué ou du premier bloc d'alimentation d'un faisceau de câbles ne pourra dépasser 80 m. La distance séparant un unité centrale du dernier poste délégué d'un faisceau de câbles ne pourra dépasser 230 m.

Les câbles système avec lesquels les unités centrales sont reliées entre elles ne pourront dépasser trois mètres.

Définir la longueur maximale des câbles

Dans les exemples précédents, les câbles de raccordement entre les postes avaient toujours une longueur standard de "3 m". Vous pouvez toute fois utiliser sans problème d'autres longueurs de cable ou des câbles de longueurs différentes au sein du même faisceau.

Si vous utilisez de plus longs câbles, vous devez toute fois vous assurer que tous les postes – même le dernier d'un faisceau – reçoivent au minimum une alimentation de 20 V!

Tenez compte de la baisse de tension sur les cables système

Chaque mètre de cable système et chaque poste d'un faisceau engendrent une perte de tension. Plus un poste est éloigné dans le faisceau, moins il est alimenté. La méthode suivante vous permet de calculer facilement les pertes de tension aux différents points du faisceau. Vous savez ainsi avant le montage si votre installation de conférence va fonctionner.

Voussouspoucez calculer la perte de tension sur un segment de cable à l'aide de la formule suivante:

perte de tension = 0,04V× longueur du cable x nombre de postes qui suivevent

Selon cette formule, un cable système de 10 m de long, sur lequel viennent encore se raccorder 25 postes, subit une perte de tension équivalente à :

$$ 4 \mathrm {m V} \times 1 0 \mathrm {m} \times 2 5 \text {p o s t e s} = 1, 0 \mathrm {V} $$

Calculez les pertes de tension pour tous les câbles du faisceau que vous prévoyez d'élaborer et faites-en la somme.

Example :

25 postes sont raccordés à une unité centrale. La longueur du cable entre l'unité centrale et le premier poste est de 80m ; la longueur de cable entre les postes est toujours de 3m .

Vous obtenez lors les pertes de tension suivantes :

80 m jusqu'au premier poste : 4 mV x80 x25 = 8,000 V

3 m entre le premier et le deuxième poste : 4 mV x 3 x24 = 0,288 V

3 m entre le deuxième et le troisième poste : 4 mV x 3 x23 = 0,276 V

etc.

3 m entre le 24^ème et le 25^ème poste : 4 mV x 3 x 1 = 0,012 V

Somme de toutes les pertes de tension : 11,600 V

Si l'on déduit la somme des pertes de tension (11,6 V) de la tension du bloc d'alimentation (33 V), on obtient alors la tension au dernier poste :

$$ 3 3 \mathrm {V} - 1 1, 6 \mathrm {V} = 2 1, 4 \mathrm {V} $$

Cette tension doit être supérieure à 20 V!

Si la tension au dernier poste est inférieure à 20V , vous doivent soit utiliser des câbles plus courts, soit raccorder moins de postes sur ce faisceau.

Tenez compte des propriétés d'amortissement des cables système

Outre les pertes de tension, vous devez également faire attention aux propriétés d'amortissement des cables système

• Vous ne pouvez utiliser qu'un seul cable de 80 m dans chaque faisceau!
• La longueur totale du faisceau ne peut dépasser 230m !

Les différents modes de conférence

En seLECTIONnant un mode de conférence, vous influencez considérablement le caractère de la discussion.

• Vous donnerez plus ou moins de marge de manœuvre auprésident.
• En outre, vous établirez si les délégués peuvent parler sans devoir attendre ou si la parole doit leur être donnée par le président.

Le mode de conférence "Automatique":

Dans ce mode de conférence, les participantsOrganisent la discussion eux-mêmes.

Si un des participants appuie sur la touche MIC 6 de son poste et si un canal vocal est libre, il peut parler immédiatement. L'anneau lumineux 2 et la LED 7 de son poste s'allument.

Si le nombre limite de délégué parlant simultanément (tel que configuré) est atteint et qu'aucun canal vocal n'est donc libre, le participant suivant à appuyer sur la touche MIC 6 est placé sur la liste d'attente. Dans ce cas, l'anneau lumineux 2 et la LED 7 du poste clignotent. Dès qu'un canal vocal se libéré, le participant en attente obtient automatiquement la parole, et l'anneau lumineux 2 et la LED 7 s'allument.

Il existe trois manières pour un participant de perdre la parole :

1. Le participant remet lui-même son canal vocal en ré-appuyant sur la touche MIC 6.
2. Le temps de parole régle est écoulé.
3. Leprésident retire la parole à tous les postes délégués actifs en appuyant sur la touche P2 4. Ensuite, les max. 6 participants qui se trouvent sur la liste d'attente peuvent parler immédiatement.

Dans les trois cas, l'anneau lumineux 2 et la LED 7 rouge des postes des participants qui n'ont plus la parole s'éteignent.

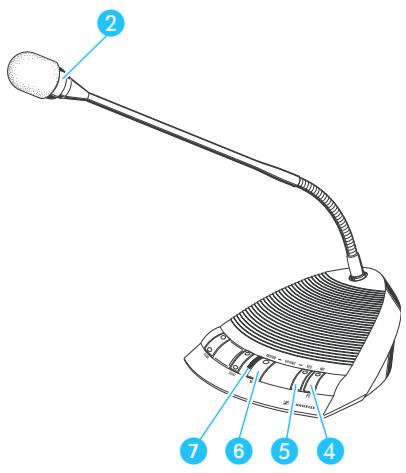

Levr president dispose de deux possibilites pour participer à la discussion :

1. Par le canal supérieur du système de conférence SDC, il peut prendre part à une discussion sans limitation (p. ex. limites de temps de parole). Il lui suffit de presser la touche MIC 6, pour pouvoir parler immédiatement.

Si une conférence compte plusieurs prêsidents, leurs postes fonctionnent comme celui des participants, c'est-à-dire que si un canal vocal est libre, ils peuvent parler des qu'ils ont la parole. Si aucun canal vocal n'est libre, ils doivent en attendre un sur la liste d'atte.

Si le présent libéré à nouveau le canal présent en ré-appuyant sur la touche MIC 6, un autre présent peut prendre part à la discussion par le canal présent.

1. D'autre part, le président peut faire usage de son droit de parole privilégie en appuyant sur la touche P1 5. Ce faisant, il désactive tous les postes délégués actifs des participants et peut parler immédiatement. En ré-appuyant sur la touche P1 5, il rend la parole aux participants. Tous les participants dont le poste a été désactivié par le président obtiennent à nouveau la parole.

Le mode de conférence "Prioritaire":

En mode de conférence "Prioritaire", la limite du nombre de délégués parlant simultanément (à configurer) est particulièrement importante.

Si elle n'est pas encore atteinte, un participant qui appuie sur la touche MIC 6 obtient automatiquement la parole. L'anneau lumineux 2 et la LED 7 de son poste s'allument et le participant peut parler immédiatement.

Si elle est atteinte et qu'aucun canal vocal n'est donc libre, le participant suivant qui appuie sur la touche MIC 6 coupe la parole du participant qui a parlé le plus longtemps.

Il existe trois manières supplémentaires pour un participant de perdre la parole :

1. Le participant remet lui-même son canal vocal en ré-appuyant sur la touche MIC 6.
2. Le temps de parole régle est écoulé.
3. Leprésident retire le droit à la parole à tous les postes délégués actifs en appuyant sur la touche P2 4. Ensuite, les max. 6 participants suivants de la liste d'attente peuvent se partager la parole.

Levr president dispose de deux possibilites pour participer à la discussion :

1. Par le canal président du système de conférence SDC, il peut prendre part à une discussion sans limitation (p. ex. limites de temps de parole). Il lui suffit de presser la touche MIC 6, pour pouvoir parler immédiatement.

Si une conférence compte plusieurs prêsents, leur poste fonctionne toutefois comme ceux des participants.

Si le préident libre à nouveau le canal préident en ré-appuyant sur la touche MIC 6, un autre préident peut prendre part à la discussion par le canal préident.

1. D'autre part, le président peut faire usage de son droit de parole privilégie en appuyant sur la touche P1 5. Ce faisant, il désactive tous les postes délégués actifs des participants et peut parler immédiatement. En ré-appuyant sur la touche P1 5, il rend la parole aux participants. Tous les participants dont le poste a été désactivié par le président obtiennent à nouveau la parole.

Le mode de conférence "A la demande"

En mode de conférence "A la demande", un participant demande la parole et attend que le président la lui donne.

Le participant demande un canal vocal en appuyant sur la touche MIC 6 de son poste délégué. Dès ce moment, l'anneau lumineux 2 et la LED 7 rouges de son poste clignotent. La participant n'a pas encore la parole. Le réseau attribue un canal vocal au participant en appuyant sur la touche P1 5. L'anneau lumineux 2 et la LED 7 rouge du posteprésident s'allument alors un court instant. L'anneau lumineux 2 et la LED 7 rouges du poste du participant s'allument maintainant en continu (ils ne clignotent plus) et le participant peut parler.

En mode de conférence "A la demande", maximum 6 participants - en fonction de la limite de délégués - peuvent avoir la parole en même temps. De plus, les 9 demandes de paroles suivantes sont enregistrées sur une liste d'attente. L'anneau lumineux ② et la LED ⑦ rouges des participants placés sur la liste d'attente clignotent. L'anneau lumineux ② et la LED ⑦ rouges des postes de tous les autres participants qui demandent la parole clignotent brievement et s'éteignent pour leur indiquer que la liste d'atte est pleine.

Il existe quatre manières pour un participant de perdre son droit à la parole :

1. Le participant remet lui-même son canal vocal en ré-appuyant sur la touche MIC 6.
2. Le temps de parole régle est écoulé.
3. Leprésident retire le droit à la parole à tous les postes délégués actifs en appuyant sur la touche P2 4. Ensuite, les max. 6 participants suivants de la liste d'attente peuvent se partager la parole.
4. Leprésident peut-retirer la parole au participant qui a parlé le plus longtemps en appuyant sur la touche P1 5. Ce faisant, il donne la parole au participant suivant sur la liste d'attente.

Dans ces quatre cas, l'anneau lumineux ② et la LED ⑦ rouges des postes des participants qui n'ont plus la parole s'éteignent.

Le système de conférence SDC prévoit un canal président permettant au président de prendre part à la discussion à tout moment et sans limitation (p. ex. limites de temps de parole). Il lui suffit de presser la touche MIC 6, pour pouvoir parler immédiatement. Si une conférence compte plusieurs présidents, leurs postes fonctionnent comme celui des participants, c'est-à-dire que si un canal vocal est libre, ils peuvent parler des qu'ils ont le droit de parole. Si aucun canal vocal n'est libre, ils doivent en attendre un sur la liste d'attente. Si le président libère à nouveau le canal président en ré-appuyant sur la touche MIC 6, un autre président peut prendre part à la discussion par ce canal.

Appareils supplémentaires pour votre système de conférence

Raccorder une installation d'interprétation

Grçé à une installation d'interprétable, les participants disposent de 11 signaux supplémentaires en plus du signal audio de la conférence.

Les participants peuvent selectionner la langue dans laquelle ils désirent suivre la conférence à l'aide de la touche de selection de canal SELECT du poste SDC 3000 DC. Au canal 0, ils receivefront le canal de la conférence dans la langue de la conférence. Maximum 11 autres langues sont disponibles sur les canaux 1-11. Le canal selectionné s'affiche à l'écran.

Les participants peuvent écouter le signal de la conférence (canal 0) par le haut-parleur intégré au poste délégué ou au casque d'écoute. Toutes les autres langues des canaux 1-11 sont uniquement transmises par le casque d'écoute. Si un casque d'écoute est raccordé au poste délégué, le haut-parleur est automatiquement désactivé.

Raccorder une source audio externe

Vous pouvez raccorder au système de conférence des sources audio externes qui délivrent un signal mono symétrique par le connecteur fémelle intégré XLR-3 (AUDIO IN). Par exemple, il peut s'agir de :

• microphone relié par cable,
• microphone sans fil (voir ci-dessous)
• console de mixage,
• l'intervention d'un participant qui est relié par téléphone.

Raccorder un microphone sans fil

Afin de laisser à l'orateur sa liberté de mouvement et de ne pas le forcer à parler d'un poste délegué ou d'un endroit déterminé dans le local, vous avec la possibilité de raccorder au système de conférence SDC des microphones sans fil.

Les microphones sans fil sont disponibles dans les sets ew 565, ew 522, ew 365 et ew 322 de la série Sennheiser Evolution Wireless et peuvent être combinés avec le système de conférence SDC (voir "Niveau d'extension possibles" à page 27). Ces sets comprehennent un récepteur et un microphone sans fil ou un récepteur et un émetteur de poche relié à un micro cravate.

Le récepteur, qui capte le signal du microphone sans fil ou de l'émetteur de poche, est raccordé à l'unité centrale ou à l'unité centrale maitresse du système de conférence.

Envoyer le canal de la conférence à un émetteur radio ou télévision

Les conférences importantes et les congrès professionnels peuvent éveiller un grand intérêt auprès du grand public. Pour cette raison, le système de conférence SDC vous donne la possibilité de envoyer soit uniquement le canal de la conférence par la fiche intégrée XLR-3 (AUDIO OUT), soit le canal de la conférence et ses traductions par les deux connecteurs fémelles SUB-D 25 broches (CONFERENCE OUT ou INTERPRETER OUT).

La diffusion du canal de la conférence par la prise XLR-3 intégrée est sur-tout intéressante pour les conférences à caractère national ou lorsque le canal de la conférence est archivé.

Pour les conférences internationales par contre, la sortie du canal de la conférence et des max. 11 traductions par un des deux connecteurs fénelles SUB-D 25 broches est plus intéressante. Ainsi, les radios et télévisions du monde entier peuvent retransmettre les interventions de la conférence dans la bonne langue.

Envoyer le canal de la conférence par le système de diffusion

C'est pourquoi nous avons prévu la possibilité de raccorder par le connecteur mâle XLR-3 intégré un système de diffusion publique et de transférer ainsi le canal de la conférence p. ex. dans un foyer ou dans une autre salle.

Envoyer le canal de la conférence par une ligne émettrice infrarouge

Les deux connecteurs fémilles SUB-D 25 broches (INTERPRETER OUT) ou (CONFERENCE OUT) vous permettent de raccarder la commande d'un émetteur infrarouge. Les participants ou spectateurs qui ne disposent pas de postes délégués peuvent ainsi suivre la conférence par un casque d'écoute infrarouge.

Si une installation d'interprétation est raccordée, ces spectateurs ou participants peuvent également seLECTIONner le canal de la conférence ou une des max. 11 langues différentes.

Le système de vote

Le système de conférence SDC 3000 est équipé d'un système de vote qui vous permet de procéder à des votes et d'en donner immédiatement les résultats.

Le système de vote est activé par leprésident ou l'administrateur de la conférence par le menu de l'unité centrale. Cela interrompt le mode de conférence normal et désactive les fonctions particulières disponibles sur les postesprésidents (touches P1 et P2).

Lorsque le système de vote est activé, toutes les LED rouges situées à côté de la touche MIC des postes délégués s'allument et les participants ont entre 10 secondes et 2 minutes, selon le temps de vote configuré, pour voter.

En mode vote, les touches MIC, P1 et P2 de tous les postes, y compris les postes président, sont affectées des fonctions de vote :

Touche MIC : Abstention

Touche P1: Oui

Touche P2 : Non

Après que les participants ont voté, les LED rouges situées à côté de la touche MIC s'éteignent et les voix sont comptées. Seules sont comptabilisées les voix qui ont été exprimées dans le temps imparti. Le nombre de voix non exprimées n'est pas comptabilisé.

Le résultat du vote (oui, non et abstentions) est affiché à l'écran de l'unité centrale.

Monter le système de conférence

Dans ce chapitre, vous verrez comment monter un système de conférence SDC et leMETRE en service.

Préparer les éléments de l'installation de conférence au montage

Préparer les postes délégué

D'usine, les postes sont préparés de manière à ce que vous n'ayez qu'à monter le microphone.

Préparer l'unité centrale

Enfichez le cable reseau dans la prise de raccordement 17.
Raccordez le cable reseau au reseau electrique (100-240V, 50-60Hz).

Encastrer les éléments du système de conférence dans une baie

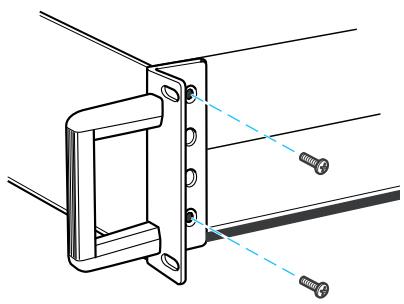

Pour les systèmes de conférence plus étendus, il est recommendé d'encastrer les éléments du système de conférence dans une baie. Vissez pour ce faire les poignées livrées à la face avant des unités centrales et des blocs d'alimentation.

Préparer le bloc d'alimentation

Enfichez le cable reseau dans la prise de raccordement 5.
Raccordez le cable reseau au reseau electrique (100-240 V, 50-60 Hz).

Raccorder ensemble tous les éléments du système de conférence

Selon le niveau d'extension de votre système de conférence, vous devez :

1. raccorder entre euxlespostedesdélegues(tous les niveaux d'extension),
2. intégrer le nombre nécessaire de blocs d'alimentation dans les faisceaux de câbles (niveau d'extension (2) à (4)),
3. relier entre elles les unités centrales,
4. si nécessaire raccarder un ordinateur à l'unité centrale maitresse pour la gestion par logiciel (en option).

Raccorder ensemble les postes délégué

Les postes délégués sont reliés entre eux à l'aide de la prise femelle à 8 broches (IN) et de la prise femelle à 6 broches (OUT) situées sur la face arrière du poste.

Raccordez ensemble les postes comme illustré ci-contre.

Remarque :

Veuillez tenir compte des informations sur les longueurs maximales des cables système (voir "Les différents modes de conférence" à page 34).

Raccorder les blocs d'alimentation

Tous les postes délégués sont alimentés en énergie par les cables système.

Les systèmes de conférence de taille réduite, avec max. 25 postes délégué, sont alimentés en électricité par le bloc d'alimentation interne à l'unité centrale. Si vous système de conférence comprend davantage de postes délégué, vousdezavrez raccorderd'autresblocks d'alimentation (voir "Niveau d'extension (1) : jusqu'25 postes délégués" à page 27).

Les postes délégués sont reliés au bloc d'alimentation à l'aide de la prise fé-melle à 8 broches (IN) ou de la prise fémelle à 6 broches (OUT) situées la face arrrière du poste.

Intégrez le bloc d'alimentation au faisceau de cables avec postes délégués comme illustré ci-contre.

Raccorder un faisceau de cables avec postes délégués et blocs d'alimentation à l'unité centrale

Une fois que vous avez raccordé ensemble les faisceaux de câbles avec les postes délégués et le cas échéant les blocs d'alimentation, vousdezvez raccorder le faisceau de câbles à l'unité centrale. Vous pouvez raccorder max. trois faisceaux de câbles à une unité centrale.

Raccordez le faisceau de câbles à une des six prises fémelles à 6 broches (CONFERENCE BUS OUT I), (CONFERENCE BUS OUT II) ou (CONFERENCE BUS OUT III).

Raccorder ensemble plusieurs unités centrales

Pour le niveau d'extension (4), complenant jusqu'600 postes délégué, vous doivent raccorder ensemble jusqu'que quatre unités centrales. Dans ce cas, encastrez les quatre unités centrales dans une baie.

Les connecteurs fémelles à 8 et 6 broches situés sur la face arrière permettent de relier les unités centrales entre elles. Le système définit automatiquement l'unité centrale chez laquelle est utilisé uniquement la prise à 6 broches comme l'unité centrale maitresse. Toutes les unités centrales suivantes sont des unités centrales esclaves.

Si l'installation de conférence est gérée par ordinateur (en option), vous devez raccorder l'ordinateur à l'unité centrale maitresse. Cela est également possible pour les systèmes de conférence plus réduits, comptant jusqu'à 150 participants et une unité centrale.

Les unités centrales maitresses et esclaves sont raccordées ensemble comme suit, au moyen des connecteurs femelles à 6 et 8 broches situées à l'arrière des unités centrales :

Raccordez à la première unité centrale l'extrémité du cable système avec l'inscription "OUT" à la prise femelle à 6 broches (CU-BUS OUT). La prise à 8 broche (CU-BUS IN) reste libre. Cette unité centrale sera automatiquement l'unité centrale maitresse.
Reliez, comme sur la figure ci-contre, les autres unités centrales avec les câbles système par les connecteurs fémelles à 6 et 8 broches.
Raccordez à la première unité centrale le cable système à la prise femelle à 8 broches (CU-BUS IN), la prise à 6 broches (CU-BUS OUT) restant libre.

Raccorder des apparils supplémentaires

Raccorder des casques d'écoute aux postes délegués

Lorsque vous raccordez un casque d'écoute à un poste délegué, le haut-parleur intégré est mis automatiquement hors service.

Raccordez un casque d'écoute mono Sennheiser à la prise jack mono 3,5 mm.
Dans un premier temps, réduisez le volume du casque d'écoute au minimum avec la touche VOLUME 10.
Réglez alors lentement un volume moyen.

Volume élevé ? - NON !

Avec un casque d'écoute, on a tendance à écouter à un volume plus élevé. Écouter à un volume élevé pendant une longue période peut endommager durablement l'ouie. Protégez votre ouïe, les casques d'écoute Sennheiser permettre de très bien entendre même à volume réduit.

Raccorder une installation d'interprétation

Raccordez l'installation d'interprétation comme suit :

Raccordez l'entrée du canal de conférence de l'installation d'interpréta-tion à la sortie (INTERPRETER OUT) 15 de l'unité centrale.
Raccordez la sortie de l'installation d'interprétable à la fiche SUB-D 25 broches (INTERPRETER IN) 16 de l'unité centrale.
Réglez si nécessaire le niveau de sortie de l'installation d'interprétable.

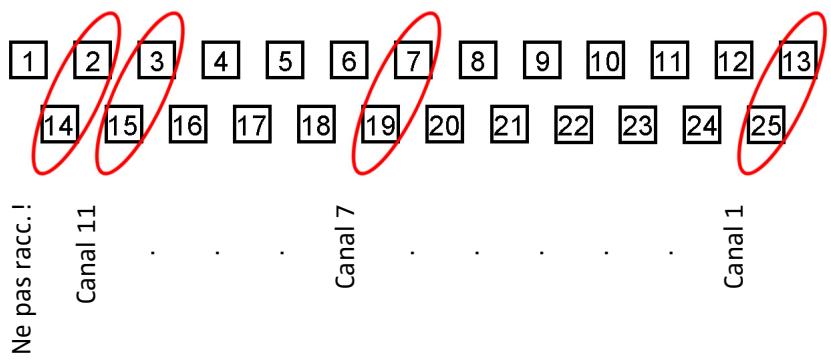

Affectation des broches de la fiche SUB-D 25 broches (INTERPRETER IN):

Pin 1: GND

Pin 2 et Pin 14: ne peuvent être raccordées!

Affectation des broches des prises SUB-D 25 broches (CONFERENCE OUT) ou (INTERPRETER OUT):

Pin 13: GND

Raccorder une source audio externe

Vous pouvez raccorder au système de conférence des sources audio externes comme des microphones reliés par fil, des microphones sans fil (voir "Raccorder un microphone sans fil" à page 37), une console de mixage, etc. Les appeareils à raccorder doivent délivrer un signal mono symétrique à un connecteur fémelle XLR-3 intégré. Selon la puissance du signal délivré par la source audio, vous pouvez augmenter la sensibilité à l'entrée du système de conférence de 20 dB.

Raccordez les apparèils comme suit :

Raccordez la source audio à la prise femelle XLR-3 intégrée (AUDIO IN 10).
Adaptez, si nécessaire, la sensibilité à l'entrée avec le commutateur 11 AUDIO IN.

Commutateur en position "high": la source sonore raccordée délivre un signal faible, la sensibilité à l'entière est augmentée à 20 dB; Exemple: Microphone relié par cable, dynamique

Commutateur en position "low": la source sonore délivre un signal suffisamment puissant la sensibilité minimum à l'entrée reste à 0 DB; Exemple: source musique, console de mixage

De plus, vous pouvez affiner le réglage de la sensibilité à l'entrée en 8 niveaux via le menu de l'unité centrale.

Raccorder un microphone sans fil

Les sets ew 565, ew 522, ew 365 et ew 322 de la série Sennheiser Evolution Wireless, complennt soit des microphones sans fil FM, soit des micro cravates avec émetteurs de poche et peuvent être combinés avec le système de conférence SDC.

En outre, vous devez raccarder le recepteur stationnaire d'un set à l'unité centrale ou à l'unité centrale maitresse.

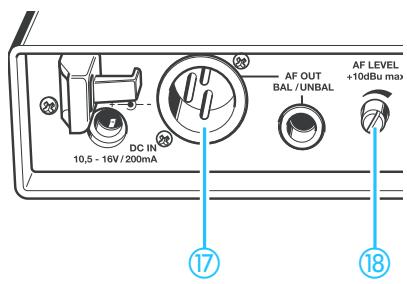

Connectez la fiche XLR-3 (AF OUT BAL/UNBAL) du récepteur stationnaire à la prise XLR-3 intégrée (AUDIO IN) de l'unité centrale.
Mettez le commutateur 1 AUDIO IN en position "low".
Réglez le niveau de sortie du récepteur stationnaire du raccord XLR-3 [18] comme indiqué dans le manuel d'utilisation du récepteur stationnaire.

Envoyer le canal de conférence

La sortie du canal de conférence et des max. 11 traductions se fait par les deux prises fémelles SUB-D 25 broches CONFERENCE OUT 13 et INTERPRETER OUT 15. Cela vous permet par exemple d'y connecter un émetteur infrarouge multicanaux ou de diffuser le canal de la conférence et les traductions à la radio et à la télévision.

Affectation des broches des prises SUB-D 25 broches (CONFERENCE OUT) ou (INTERPRETER OUT):

：

Pin 13: GND

Allumer et étéindre les unités centrales et les blocs d'alimentation

Lorsque vous mettez en service le système de conférence, l'ordre dans lequel vous allumez les différents éléments est important.

Allumez d'abord les unités centrales. Si votre système se compose de plusieurs unités centrales, commencez toujours par l'unité centrale maitresse.
Allumez ensuite les blocs d'alimentation.

Allumer l'unité centrale

Mettez le commutateur réseau POWER en position "ON". Les postes délégués qui sont alimentés en électricité par l'unité centrale, ainsi que l'unité centrale, sont maintainant prêts à être utilisés. L'écran LC de l'unité centrale affiche l'écran de démarrage.

Sennheiser SDC 3000

Volume: 1111...

V 3.0

[MENU]

Les anneaux lumineux ② et les LED ⑦ de tous les postes délégués raccordés s'allument pendant env. trois secondes, clignotent ensuite deux fois et s'éteignent à nouveau. Tous les postes délégués raccordés sont maintainant prêts à être utilisés.

Eteindre l'unité centrale

• Mettez le commutateur réseau POWER en position "OFF". Les postes délégués alimentés par l'unité centrale ne sont maintainant plus sous tension.

Allumer les blocs d'alimentation

Mettez le commutateur réseau POWER 1 en position "l".

La LED 2 verte s'allume. Les anneaux lumineux 2 et les LED 2 de tous les postes délégués suivants s'allument pendant env. trois secondes, clignotent ensuite deux fois et s'éteignent à nouveau. Tous les postes délégués raccordés sont maintainant prêts à être utilisés.

Si la LED 7 de certains ou de tous les postes délégués clignote après la mise en service, c'est qu'il y a un problème.

Eteindre les blocs d'alimentation

Mettez le commutateur réseau POWER 1 en position "0".

La LED 2 verte s'eteint. Les postes délegués alimentés par le bloc d'alimentation ne sont maintainant plus sous tension.

Remarque :

Il est normal que l'anneau lumineux ② et la DEL ⑦ des postes clignotent si vous éteignez d'abord l'unité centrale alors que les blocs d'alimentation sont encore en service.

Configurer le système de conférence

Ce chapitre vous informera de la manière de :

• configurer le mode conférence,
• configurer les postes président,
• fixer le nombre de postes délégués actifs simultanément,
• fixer le temps de parole des participants,
• proceeds à des votes et calculer les résultats,
• procéder aux réglages du son pour les entrées et sorties XLR,
• sauvegarder les configurations du système de conférence,
• charger les configurations enregistrées.

Entrer dans le menu de commande de l'unité centrale

L'écran de démarrage

Lorsque vous allumez l'unité centrale, l'écran de démarrage s'affiche. Il indique le réglage du volume pour les haut-parleurs situés au pied des postes délégué, le numéro de version du logiciel et l'options [MENU] pour démarrer le menu de commande de l'unité centrale.

Affichage des menus principales et des sous-menus

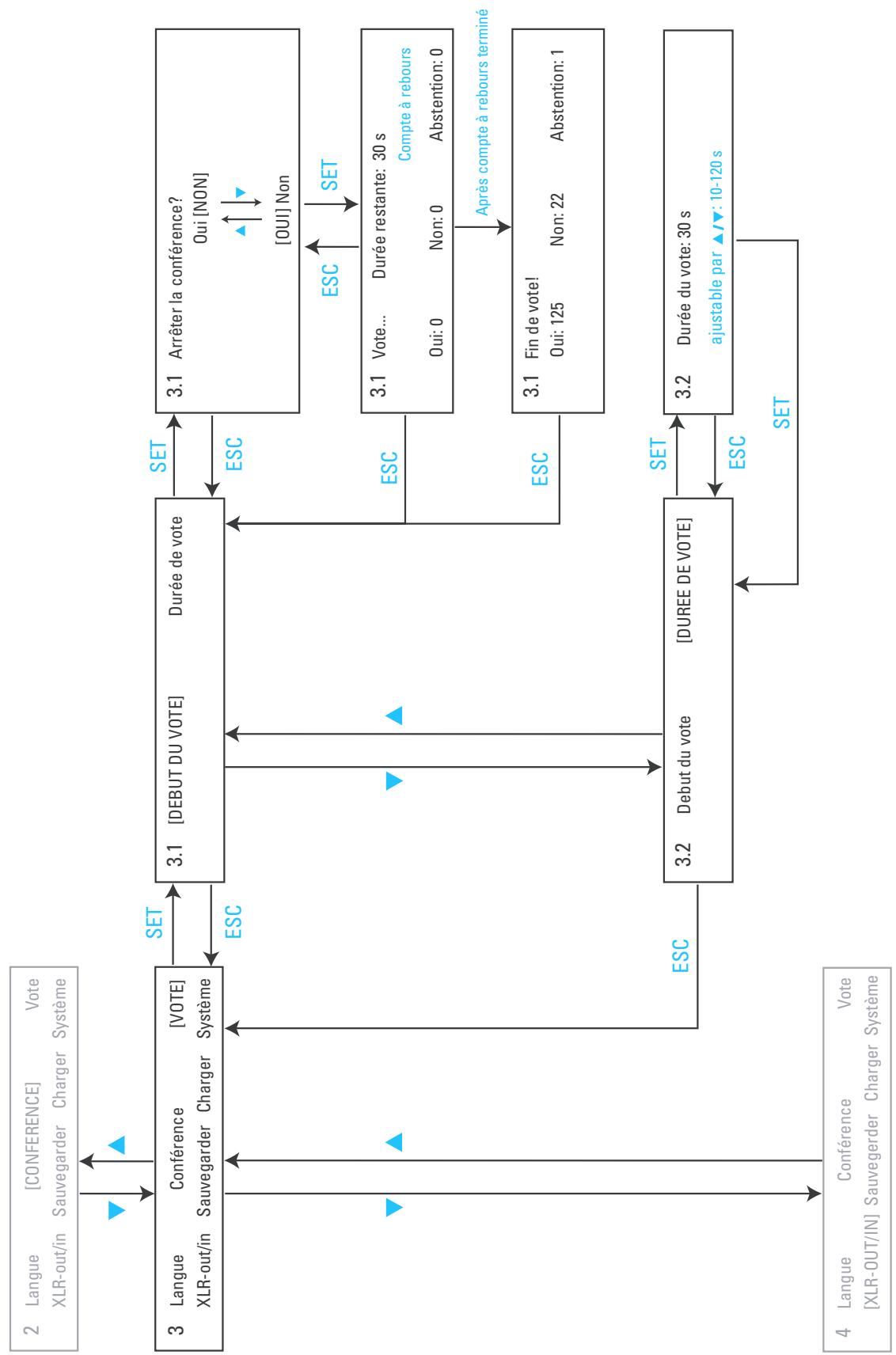

Le menu de commande de l'unité centrale comprend le niveau de menu principal et deux à trois niveaux de sous-menus.

Le menu principal et le premier niveau de sous-menu sont numérotés - le menu principal avec un chiffre 4, le sous-menu à deux chiffres 6 ou le 1er chiffre indique le menu principal correspondant. Les deuxieme et troisieme niveaux des sous-menus ont le même numéro que le premier niveau.

Il y a au total sept menus principaux différents.

3.1 Arrête la conférence? Oui [NON]

Sous-menu 2e et 3e niveaux

Les quatre touches de menu

Les quatre touches de menu , , SET et ESC de l'unité centrale vous permèttent de naviguer dans les menus de l'unité centrale.

Touché de menu ▲	Menu principal	Option du menu principal précédent, Ordre : de droite à gauche
	Sous-menu	Option du sous-menu précédent, Ordre : de droite à gauche ou Procéder aux réglages : Augmenter la valeur ou possibilité de sélectionner
Touché de menu ▼	Menu principal	Le menu principal de l'option du menu principal suivant Ordre : de gauche à droite
	Sous-menu	Sous-menu suivant, ordre : de gauche à droite ou procéder aux réglages : Diminuer la valeur ou sélectionner une option
Touché menu SET	menu principal et sous-menu	Activer l'option pour entrer une valeur ou Sauvegarder la configuration et revenir vers le niveau de menu précédent
Touches menu ESC	menu principal et sous-menu	Quitter l'option sans sauvégarder et revenir au niveau de menu supérieur

Structure du menu de commande de l'unité centrale

Voussouspoucepedacroguftionssuivantesde l'ensemble du système de conférence dans le menu principal et les sous-menus :

0 Volume du haut-parleur du poste délegué

1 Langue

1.1 Configurer la langue du menu de commande

2 Conference

2.1 Sélectionner le mode de conférence
2.2 Définir les postes président
2.3 Configurer le nombre limite de délegué
2.4 Configurer la limite du temps de parole

3Vote

3.1 Commencer un vote
3.2 Configurer la durée du vote

4 XLR OUT/IN (réglage du son pour les raccords XLR)

4.1 Réglage du niveau de sortie de la fiche XLR intégrée (AUDIO OUT)
4.2 Réglage des aiguès pour la fiche XLR intégrée (AUDIO OUT)
4.2 Réglage des graves pour la fiche XLR intégrée (AUDIO OUT)
4.3 Réglage du niveau d'entrée de la prise femelle XLR intégrée (AU-DIO IN)

5 Sauvegarder

5.1 Sauvegarder la configuration actuelle pour des utilisations ultérieures

6 Charger

6.1 Chargement d'une configuration sauvégadée ou de la configura-tion initiale, d'usine

7 Système (uniquement pour les techniciens du service clientèle)

7.1 Compter le nombre de postes délegués raccordés à chaque faisceau de cables des unités centrales (Contrôle de fonctionnement des postes délégué)
7.2 Affichage de l'adresse du poste délégué sur lequel on a pressé la touche MIC pour la première fois (Contrôle de fonctionnement des postes délégué)
7.3 Contrôle de la communication entre les unités centrales et les postes délégués (contrôle de fonctionnement du système de cables)

L'arborescence de menu ci-après vous montre la structure du menu de commande. Si vous avez déjà une petite expérience du maniement du menu, il pourra vous servir de bref récapitulatif lors de la configuration du système de conférence.

L'arborescence des menus indique pour chaque option :

• les réglages possibles
• les touches de menu vous permettant d'acceder aux différentes options
• les touches de menu vous permettant d'effectuer les réglages
• les réglages que vous pouvez effectuer dans les points du menu
• la touche de menu vous permettant de sauvegarder vos réglages
• la touche de menu vous permettant de quitter une option sans sau-vegarder les réglages
• le point de menu vers lequel le programme revient lorsque vous avez enregistré les données que vous avez entrez ou le point de menu vers laquelle le programme revient lorsque vous avez interrompu l'entrée de données.

Les configurations qui doivent faire l'objet de plus amples explications ou qui sont liées à d'autres étapes de commande, sont décrites dans l'annexe de l'arborescence des menus.

Les septs menus principaux

Sous-menus (1)

Sous-menus (2)

Sous-menus (3)

Configurer le volume des haut-parleurs des postes délégué

Vous pouvez modifier le volume des haut-parleurs intégrés dans les postes délégués dans le menu de démarrage. Vous pouvez régler le volume dans une fourchette de 1 à 8.

Assurez-vous que l'écran de démarrage avec le volume ① s'affiche.
Fixez un volume moyen pour les haut-parleurs intégrés dans les postes délegués avec la touche de menu / .

Les barres affichées dans le menu de démarrage indiquent le niveau de volume. Le nouveau volume devient effective immédiatement.

1 [LANGUE]

Conference

Vote

XLR-out/in

Sauvegarden

Charger

Systeme

1	Langue	[CONFÉRENCE]	Vote
	XLR-out/in	Sauvegarder	Charger
			Systeme

2.1 [MODE]

Président

Limite Delegués

Durée de parole

Configurer la langue du menu

Vous pouvez faire afficher le menu de l'unité centrale en allemand, français ou anglsis.

Sélectionnez avec les touches de menu / le menu principal [LANGUE].
Pressez la touche de menu SET pour activer l'option.
Sélectionnez une langue avec les touches de menu / .

Vous avez le choix entre l'allemand, l'anglais et la français.

Confirmez votrechoix en pressant la touche de menu SET.
La langue du menu est modifiée.

Sélectionner un mode de conférence

Lors de la configuration du système de conférence, vous pouvez désir entre trois modes de conférence : Automatique, Prioritaire et A la demande. Pour de plus amples détails au sujet des modes de conférence, voyagez le point “Les différents modes de conférence” à page 34.

Sélectionnez avec les touches de menu / le menu principal [CONFERENCE].
Presse la touche de menu SET pour activer l'option.
Sélectionné le sous-menu [MODE] avec les touches de menu / .
Sélectionnez un mode avec les touches de menu / .

Vous avez lechioix entre les modes "Automatique", "Prioritaire" et "A la commande".

Confirmez votrechoix en pressant la touche de menu SET. Le mode de conférence est modifié.

Configurer les postes président

Vous pouvez configurer au max. quatre postes comme postes président. Les autres postes restent des postes délégué. Le poste de président octroi des droits et fonctions particuliers, qui dépendent du mode de conférence.

1 [LANGUE]

XLR-out/in

Conference

Sauvegarden

Charger

Vote

Systeme

2.1

Mode

[PRESIDENT]

Limete Delegués

Durée de parole

2.2 Arrête la conférence?

[OU1] Non

2.2 Nombre de prêsidents: 2

[CONFIGURER]

Annuler tous

Définir un poste de président

Sélectionnez le menu principal [CONFERENCE] avec les touches de menu / .
Presse la touche de menu SET pour activer l'option.
Selectionnez le sous-menu [PRESIDENTS] avec les touches de menu /
Pressez la touche de menu SET pour activer l'option. Le message "Arrête la conférence ?" s'affiche à l'écran.
Confirmer le message "Arreter la conférence?" en scélectionnant [0UI] avec les touches de menu / La conférence est interrompue, tous les postes délégués sont désacti
vés.
Sélectionnez [CONFIGURER] dans le sous-menu suivant avec les touches / .
Pressez la touche de menu SET pour activer l'option. Le nombre de postes qui sont définis comme postes présidents s'affiche et l'anneau lumineux ② et la LED ⑦ rouges de ces postes s'allument.
Pressez la touche MIC du poste que vous poulez ajouter comme poste de président. L'anneau lumineux et la LED rouges de ce poste s'allument.
Appuyez sur la touche de menu SET de l'unité centrale. Le poste sélectionné est maintainant configuré comme poste supérieur.
Une fois que vous avez défini tous les postes président, vous pouvez quitter l'option 2.2 en pressant la touche ESC. L'anneau lumineux et la LED s'éteignent.

1 Langue

XLR-out/in

[CONFÉRENCE]

Sauvegarder

]

Systeme

2.1 Mode

Liminé Délégués

[PRESIDENT]

Durée de parole

2.2 Nombre de prêsidents: 2

[CONFIGURER]

Annuler tous

1 Langue

[CONFÉRENCE]

Vote

XLR-out/in

Sauvegarder

Charger Systeme

2.1 Mode

Liminé Delegués

[PRESIDENT]

Durée de parole

2.2 Arrête la conférence?

[OUI] Non

2.2 Nombre de responsés: 2

Configurer

[ANNULER TOUS]

Retirer les attributs de poste président à un poste

Sélectionnez le menu principal [CONFERENCE] avec les touches de menu / .
Presse la touche de menu SET pour activer l'option.
Selectionnez le sous-menu [PRESIDENTS] avec les touches de menu /
Presse la touche de menu SET pour activer l'option.

Le message "Arrête la conférence?" s'affiche à l'écran de l'unité centrale.

Confirmer la remarque "Arrêtier la conférence?" en scélectionnant [0UI] avec les touches de menu / . La conférence est interrompue, tous les postes délégués sont désactivés.
Sélectionnez [CONFIGURER] dans le sous-menu suivant avec les touches / .
Pressez la touche de menu SET pour activer l'option.

Le nombre de postes définis comme postes présidents s'affiche.

L'anneau lumineux 2 et la LED 7 de tous les postes présidents s'allurement.
Appuyez sur la touche MIC 6 des postes présidents auxquels vous désirezPTRer les attributs de prsident.

L'anneau lumineux 2 et la LED 7 de ce poste s'eteignent. Ce poste n'est plus un poste président.

Pressez sur la touche de menu SET.
Les attributs de poste supérieur du poste seLECTIONné sont maintainant rétérés.
Pressez la touche de menu ESC pour quitter le sous-menu 2.2.

Retirer les attributs de président à tous les postes président

Sélectionnez le menu principal [CONFERENCE] avec les touches de menu / .

Sélectionnez le sous-menu [PRESIDENT] avec les touches de menu ▲/ ▼.
Pressez la touche de menu SET pour activer l'option.

Le message "Arrêter la conférence?" s'affiche à l'écran de l'unité centrale.

Confirmer le message "Arrêté la conférence?" en scélectionnant [0UI] avec les touches de menu / .
La conférence est interrompue, tous les postes délégués sont désactivés. L'anneau lumineux 2 et la LED 7 de tous les postes présidents s'allument..

Sélectionnez dans le sous-menu suivant [ANNULER TOUS].

Appuyez sur la touche de menu SET de l'unité centrale.
L'anneau lumineux 2 et la LED 7 de tous les postes présidents s'éteignent. L'écran de l'unité centrale affiche le message "Tous les prêsents sont effacés".
Pressez la touche de menu ESC pour quitter le sous-menu 2.2.

1	[LANGUE]	Conférence	Vote
	XLR-out/in	Sauvegarder	Charger Systeme
2.1	Mode	Président
	[LIMITE DELEGUES]	Durée de parole

Configurer le nombre de délégués parlant simultanément

Comme le système de conférence dispose de six canaux vocaux, max. six participants peuvent parler simultanément.

Sélectionnez le menu principal [CONFERENCE] avec les touches de menu / .
Pressez la touche de menu SET pour activer l'option.
Sélectionnez le sous-menu [LIMITE DELEGUES] avec les touches de menu / .
Pressez la touche de menu SET pour activer l'option.
Le nombre limite (preréglé) de délégués parlant simultanément s'affiche.
Fixez un nombre limite d'orateurs simultanés, entre 1 et 6, avec les touches de menu / .
Pressez la touche SET pour enregistrer votre choix et pour revenir à l'option suivante.

Proceder à un vote

L'installation de conférence SDC 3000 est équipée d'un système de vote qui peut être activé par leprasident ou le manager de la conférence par le menu de commande de l'unité centrale. Cela interrupt le mode de conférence normal et déactive les fonctions particulières disponibles sur les postes présidents (touches P1 et P2).

3.2	Durée de vote: 30 s

Configurer la durée du vote

Sélectionnez le menu principal [VOTE] avec les touches de menu / .
Presse la touche de menu SET pour activer l'option.
Sélectionnez le sous-menu [DUREE DE VOTE] avec les touches de menu / .
Presse la touche de menu SET pour activer l'option.
Reglez une durée de vote comprende entre 10 et 120 secondes avec les touches de menu / . Chaque pression sur les touches de menu ou , modifier la durée du vote de 10 secondes.
Pressez la touche SET pour enregistrer votre choix et pour revenir au point de menu suivant.

Démarrer un vote

Sélectionnez le menu principal [VOTE] avec les touches de menu / .
Presse la touche de menu SET pour activer l'option.

3.1 [DEBUT DU VOTE] Durée de vote
3.1 Arrêter la conférence? [OUI] Non

Sélectionnez le sous-menu [DEBUT DU VOTE] avec les touches de menu /
Pressez la touche de menu SET pour activer l'option. Le message "Arrêté la conférence ?" s'affiche à l'écran.
Confirmer le message "Arreter la confidence?" en selectionnant [0UI] avec les touches de menu / .

Remarque :

Si vous pressez maintainant la touche de menu SET, le vote commence immédiatement et la durée du vote commence à s'écouler. Pendant ce temps, tous les canaux vocaux des postes délégués sont désactivés, ainsi que les fonctions particulières des postes de président. Cela signifie que le président ne peut pas faire d'allocation pendant ce temps.

Pressez la touche de menu SET pour commencer le vote.

L'anneau lumineux du microphone et la LED de la touche MIC s'allument sur tous les postes délégué. Le décompte de la durée du vote s'affiche à l'écran.

Les participants votent maintainant avec les touches MIC, P1 et P2. Une fois qu'un participant a voté, l'anneau lumineux ② et la LED ⑦ s'éteignent. Si la durée de vote est écoulée, l'anneau lumineux ② et la LED ⑦ de tous les postes délégués s'éteignent, même ceux ou l'on n'a pas voté. L'écran affiche le message "Fin de vote" et les résultats du vote s'affichent.

Utiliser les éléments du système de conférence

Utiliser les postes délegué

Régler le volume du casque d'écoute (uniquement SDC 3000 DC)

Vous pouvez écouter le canal de la conférence ou, si une installation d'interprétable est raccordée, une des traductions proposées, par un casque d'écoute.

Dans un premier temps, réduisez le volume du casque d'écoute au minimum avec la touche VOLUME 10.
Branchez alors le casque d'écoute et établissez lentement un volume moyen.

Volume élevé ? - NON !

Avec un casque d'écoute, on a tendance à écouter à un volume plus élevé. Écouter à un volume élevé pendant une longue période peut endommager durablement l'ouïe. Protégez votre ouïe, les casques d'écoute Sennheiser permettent de très bien entendre même à volume réduit.

Sélectionner la langue de la conférence

Si une installation d'interprétation est raccordée au système de conférence, il est possible d'éçouter, autre le signal audio de la conférence, jusqu'à 11 autres signaux audio. Au canal 0, vous entendrez le canal de la conférence dans la langue de la conférence. Toutes les autres langues sont disponibles sur les canaux 1-11.

Maintenez la touche SELECT 8 enforcée jusqu'à ce que vous entendiez la langue souhaitée.

L'affichage du canal ⑨ affichera le numero du canal correspondant.

Demander la parole

Pour demander la parole, tous les délégués doivent presser la touche MIC 6. Selon le mode de conférence, le micro sera libéré automatiquement ou ils devront attendre jusqu'à ce que le préident les autorise à parler :

Mode de conférence "Automatique"

Appuyez sur la touche MIC 6. Si le nombre limite de délégués n'est pas encore atteint, vous obtenez le droit de parler des que vous appuyez sur la touche MIC. L'anneau lumineux 2 et la LED 7 de votre poste délégué s'allument et vous pouvez parler.

Si le nombre limite de délégués est atteint et qu'il n'y a plus de canal vocal libre, vous étés place sur une liste d'attente. Dans ce cas, l'anneau lumineux ② et la LED ⑦ de votre poste clignotent.

Dès qu'un canal vocal se libéré, l'anneau lumineux ② et la LED ⑦ s'allument en continu et vous pouvez parler aussiôt.

Mode de conférence "Prioritaire"

Appuyez sur la touche MIC 6. Si le nombre limite de délégués n'est pas encore atteint, vous obtenez le droit de parler des que vous appuyez sur la touche MIC 6. L'anneau lumineux 2 et la LED 7 s'allument et vous pouvez parler immédiatement.

Si le nombre limite de délégués est atteint et qu'aucun canal n'est libre, vous coupez la parole au participant qui a parlé le plus longtemps dés que vous appuyez sur la touche MIC 6. Vous pouvez parler.

Mode de conférence "A la demande"

Appuyez sur la touche MIC 6. Vous etes placé sur une liste d'atte et l'anneau lumineux 2 et la LED 7 de votre poste délegué clignotent. Si le président vous donne la parole, l'anneau lumineux 2 et la LED 7 de votre poste s'allument et vous pouvez parler immédiatement.

Si la liste d'attente est pleine, l'anneau lumineux ② et la LED ⑦ s'allument brievement et s'éteignent à nouveau. Vousdez attendre un autre moment pour demander le droit de parler.

Mettre un terme à son intervention

Le droit à la parole d'un délégué se termine automatiquement lorsque le temps de parole configuré est écoulé. Dans ce cas, l'anneau lumineux ② et la LED ⑦ de votre poste clignotent 15 secondes avant la fin de votre temps de parole.

Mais vous pouvez également rendre la parole activivement :

Pour libérer un canal vocal une fois que vous avez terminé de parler ou pour renoncer à votre demande du canal vocal, pressez à nouveau la touche MIC 6.

L'anneau lumineux 2 et la LED 7 rouges s'éteignent et indiquent ainsi que le poste délégué n'est plus actif.

Voter

En mode vote, les touches MIC, P1 et P2 de tous les postes, y compris les postes président, sont affectées des fonctions de vote :

Dès que le système de vote est activé, l'anneau lumineux 2 et la LED 7 de votre poste s'allument et vous avez, selon la configuration de la durée de vote, entre 10 secondes et 2 minutes pour voter.

Pendant la durée du vote, les fonctions spéciales des touches P1 5 et P2 4 des postes présidents sont inactives.

Après que vous avez voté, l'anneau lumineux ② et la LED ⑦ de votre poste s'éteignent. Une fois la durée de vote éçoulée, l'anneau lumineux ② et la LED ⑦ de tous les postes délégués s'éteignent, même ceux où l'on n'a pas voté.

Utiliser les postes président

Sur les postes de président, les trois touches MIC, P1 et P2 ont des fonctions particulières.

Touche MIC :

En plus des 6 canaux vocaux, le système de conférence SDC dispose d'un canal supérieur par lequel le supérieur peut prendre part à la discussion de manière illimitée.

Appuyez sur la touche MIC 6.

L'anneau lumineux 2 et la LED 7 de votre poste délégué s'allument et vous pouvez parler immédiatement.

Une fois votre intervention terminée, vous pouvez rendre la parole en appuyant à nouveau sur la touche MIC 6.

L'anneau lumineux 2 et la LED 7 s'éteignent et le canal supérieur est à nouveau libre.

Si la conférence est placée sous l'autorité de plusieurs prêsidents, et si le canal président est déjà occupé par un président, les postes des autres prêsidents réagissant comme les postes des participants (voir "Demander la parole", page 68).

Touche P1:

Modes de conférence "Automatique" et "Prioritaire"

Avec la touche P1 5, leprésident fait usage de son droit privilégiié à la parole (priorité). Ce faisant, leprésident désactive tous les postes délégués et obtient immédiatement le droit à la parole.
L'anneau lumineux 2 et la LED du poste président s'allument. Simultanément, les anneaux lumineux 2 et les LED de tous les postes délégués désactivés clignotent.
Le président rend son droit privilégie à la parole en appuyant à nouveau sur la touche P1 5.
L'anneau lumineux ② et la LED ⑦ de posteprésident s'éteignent. Tous les postes délégués qui avaient été coupés sont à nouveau actifs et leurs anneaux lumineux ② et LED ⑦ s'allument à nouveau.

Mode de conférence "A la demande":

Avec la touche P1 5, le président donne la parole au participant qui se trouve au début de la liste d'atte.

Touche P2 :

En appuyant sur la touche P2 4, le président retire ainsi la parole à tous les postes délégués actifs - indépendamment du mode de conférence.

Tous les canaux vocaux sont libéré et leprasident peut les attribuer à nouveau.

Commande par PC de l'installation de conférence SDC

Vous pouvez commander votre installation de conférence SDC de manière centralisée à partir d'un PC. Cette commande centralisée vous offre les avantages suivants :

• Vous disposez à tout moment d'une vue d'ensemble totale :
  -若您 VOYZEZquel participant a le droit de parole, qui I'a demandé et qui a parlé en dernier lieu. Tous les participants sont affichés par leur nom.
  -若您 VOYZENoit que le participant est assis à une place.
• Vous détenez toujours le contrôle:
  Indépendamment du mode de conférence, vous pouvez accorder ou retirer à tout moment le droit de parole au participant youlu. Vous pouvez interrompre des débats de manière ciblée en retardant le droit de parole à tous les orateurs. Vous pouvez vider la liste des demandes de parole pour lancer un nouveau début par exemple.
• Vous pouvez afficher et<memoriser le résultat de votes.
• À l'aide d'un deuxième ordinateur ("View-PC") disponible en option, vous pouvez afficher les informations sur un grand écran pour tous les participants à la conférence.
• Les postes délégués et président fonctionnent exactement de la même manière que sans mode PC.

Pour ce faire, vous avez besoin des logiciels "SDC 3000 Config" et "SDC 3000 Control", ainsi que d'au moins un ordinateur, que vous devez raccorder à l'unité centrale maître.

Pour les participants à la conférence, rien ne change : ils commandent leur poste comme d'habitude.

Vue d'ensemble de la commande par logiciel

La commande par logiciel de l'installation de conférence SDC se compose de trois modules logiciels, qui travaillent en étroite collaboration :

• le programme de configuration (SDC 3000 Configuration)
• le programme de gestion de conférence (SDC 3000 Control)
• le programme d'affichage en option (SDC 3000 View)

Le programme de configuration (SDC 3000 Configuration)

Le programme de configuration vous permet de planifier et organiser les conférences. Ce qui inclut plus précisément les tâches suivantes :

• Vous pouvez établier un plan de situation avec l'affection des sièges de la conférence.
• Vous associez à chaque siege le nom d'un participant à la conférence.

• Vous définissez le(s) poste(s) président.

• Vous déterminez dans quel mode de conférence, la conférence doit se dérouler ("À la demande", "Automatique" ou "Prioritaire").

• Vous déterminez combien de participants peuvent parler simultanément.
• Vous déterminez le temps de parole maximale des participants ou autorisez un temps de parole illimité.
• Vous déterminez le volume des microphones et des haut-parleurs.
• Vous reglez le volume, les graves et les aiguës pour le canal somme émis à la sortie XLR (AUDIO OUT).
• Vous déterminez le niveau d'entrée d'appareils externes raccordés.

Le programme de gestion de conférence "SDC 3000 Control"

Le programme de gestion de conférence vous permet de surveiller et commande dans les détails la conférence.

• Vous VOYZ tous les noms des participants qui ont demandé ou possèdent le droit de parole ou à qui ce droit de parole a été refusé. Une vue d'ensemble graphique vous permet de voir à qu'elle place chaque participant est assis.
• Vous pouvez accorder ou-retirer le droit de parole à chaque participant à la conférence en un seul cig de souris, et ce qu'il ait demandé le droit de parole ou non.
• Vous pouvez interrompree un début de maniere ciblée en retardant le droit de parole à tous les orateurs.
• Lorsqu'un nouveau thème est abordé dans le début, vous pouze annulier la file d'attente des participants qui avaient demandé, mais n'avaient pas encore obtenu, le droit de parole concernant le thème précédent. Vous pouze ainsi libérer l'accès pour les interventions relatives au nouveau thème.
• Vous pouvez réagir face à des orateurs parlant particulièrement fort ou bas en modifiant le volume des postes ou de la source audio externe.
• Vous pouvez activer le PC d'affichage en option, de sorte à voir tous les participants, qui parle précisé ou qui a demandé le droit de parole et àprésenter à tous le résultat des votes.

Le programme Affichage "SDC 3000 View"

À l'aide d'un PC d'affichage ("View-PC") distinct, tous les participants à la conférence peuvent suivre, via un moniteur ou un projecteur raccordé, qui parle précisément, qui a demandé ou a rendu le droit de parole et à quelles places sont assist les différents participants.

Remarque :

La fonction Affichage n'est pas supportée par cette version du programme. Demandez une mise à jour logicielle auprès de Sennheiser electronic si vous souhaitez profiter d'un PC d'affichage.

Système requis

Les deux ordinateurs, avec lesquels vous commandez et observez l'installation de conférence, doivent satisfaire aux recommendations minimales suivantes.

PC pour l'installation et la commande de l'installation de conférence

Votre PC central pour la commande de l'installation de conférence doit sa-tisfaire aux recommendations minimales suivantes :

• processeur de min. 450 MHz (Intel-Pentium ou AMD Athlon)
• min. 64 Mo de RAM (nous recommendons 128 Mo de RAM)
• min. 1 Go d'espace libre sur disque dur
• lecteur CD- ou DVD-ROM
• carte graphique, écran TFT 15" ou moniteur 17" avec une résolution de min. 1024 x 768 pixels
• min. un port USB pour la clé électronique
• min. une interface série pour la connexion à l'unité centrale
• (en option) une carte réseau pour la connexion à un réseau ou le PC d'affichage ("View-PC")
• Microsoft Windows 2000, NT, 98, 98 SE, ou 95.

PC d'affichage pour l'observation de la conférence

Votre PC d'affichage ("View-PC") pour l'observation de l'installation de conférence doit satisfaire aux recommandations minimales suivantes :

• min. processeur de 450 MHz (Intel-Pentium ou AMD Athlon)
• min. 64 Mo de RAM
• min. 1 Go d'espace libre sur disque dur
• lecteur CD- ou DVD-ROM
• carte graphique, écran TFT 15" ou moniteur 17" avec une résolution de min. 1024 x 768 pixels
• une carte réseau pour la connexion à un réseau ou au PC pour commande l'installation de conférence.
• Microsoft Windows 2000, NT, 98, 98 SE, ou 95.

Ordinateur et installation de conférence connectés entre euxs

Raccorder les unités centrales au PC

L'unité centrale (l'unité centrale maitresse dans le cas du quatrième degré d'extension) est raccordée au PC central par un cable RS 232.

Raccordez la sortie RS 232 de l'unité centrale à une interface série du PC central.

Remarque :

Après avoir installé le logiciel et enché la clé électronique dans un port USB libre de votre PC central (voir "Installer les logériels" à page 77), vous devez indiquer surquel port COM de l'ordinateur l'unité centrale est raccordée (voir " Sélectionner le port COM pour le raccordement à l'unité centrale" à page 99).

Sur la plupart des ordinateurs, l'interface série correspond au port COM 1 (ou 2).

Si vous souhaitez utiliser un PC d'affichage ("View-PC") distinct, vous dévez connecter celui-ci au PC central.

Pour ce faire, connectez les deux ordinateurs via un réseau Ethernet.
Entrez dans le programme de configuration l'adresse IP du PC d'affichage (voir "Entrer l'adresse de l'ordinateur supporting le programme d'affichage (option)" à page 100).
Dans le programme de gestion de conférence, activez ensuite le PC d'affichage (voir "Le groupe "Programme"" à page 107).

Installer les logiciels

Pour installer le logiciel SDC, le logiciel "SDC 3000 Config" et "SDC 3000 Control" sur votre disque dur, veuillage procéder comme suit :

Fermez tous les programmes en cours, également ceux qui tournent en arrêtre-plan, tels que par ex. l'anti-virus.
Insérez le CD du logiciel dans le lecteur de CD-ROM de votre ordinateur. Si le programme d'installation ne démarre pas automatiquement après quelques secondes, double-cliquez sur l'icone "Poste de travail" et ensuite sur l'icone de votre lecteur de CD-ROM. Double-cliquez sur le dossier "Setup".
Double-cliquez ensuite sur "hldr.v.exe".
- Les fichiers de commandes hardlock sont installés dans le dossier "C : \System" (Windows 98) ou "C : \WINNT\system" (Windows 2000).
Double-cliquez ensuite sur "setup.exe". Le programme d'installation démarre.

Pendant l'installation, suivez les indications d'entrée du programme d'installation.

Le programme d'installation propose d'effectuer l'installation dans le dossier "C:\Programmes\Config". Si vous souhaitez que le logiciel soit installé dans un autre dossier,clinquez sur [Changer de repertoire] et entrez le repertoire souhaité.
Cliquez ensuite sur le bouton pour installer le logiciel. Le logiciel est copied dans le dossier selectionné sur le disque dur.
Ensuite, le programme d'installation create l'icone du programme (SDC3000.exe) pour le logiciel SDC. Indiquez alors dans quel groupe de programmes du dossier "Demarrer\Programmes" l'icone du programme doit etre placee. Vous pouvez etglement enter un nouveau groupe de programmes.
Insérez la clé électronique dans un port USB libre de votre PC central.
Assurez-vous que l'unité centrale de votre installation de conférence est reliée au PC central et connectez l'unité centrale.
Votre installation de confrence est a present prete pour le mode PC.

Déinstaller les logiciels

Pour supprimer totalement les logiciels SDC de votre ordinateur, veuillez procéder comme suit :

Cliquez successivement sur "Démarrer", "Paramètres" et "Panneau de configuration".
Double-cliquez sur "Logiciels".
Cliquez dans la plage gauche de la fenêtre sur "Ajout/Suppression de programmes" (Windows 2000).
Dans la liste, cliquez sur "Hardlock Device Driver".
Cliquez sur [Supprimer] (Windows 2000) ou [Ajouter/Supprimer] (Windows 98).

Validate le message d'advertisement en cliquant sur [OK]. Les fichiers de commandes Hardlock sont alors supprimés.
Dans la liste, cliquez sur "SDC3000".
Cliquez sur [Supprimer] (Windows 2000) ou [Ajouter/Supprimer] (Windows 98).
Validatez le message d'advertisement en cliquant sur [OK]. Le logiciel SDC est supprimé.

Le programme de configuration "SDC 3000 Configuration"

Le programme de configuration vous permet de préparer des conférences :

• Vous dessinez un plan de situation avec l'affection des sièges ;
• vous attribuées les sièges aux participants;
• vous sélectionné un mode de conférence;
• vous organisez les détails techniques de l'installation de conférence ;
• vous lancez l'affection des postes.

Vou enregistrez tous les paramètres d'une conférence dans un fichier de configuration (*.cfg).

La fenêtre du programme de configuration

La fenêtre du programme de configuration se compose de :

• la barre de titre ;
• la barre de menu;
• la barre d'icone;
• le zone de travail;
  lebasdepage.

Configuration SDC 3000

La barre de titre

Sur le bord supérieur de l'écran se trouve la barre de titre. Outre l'icone de programme, elle affiche également le nom du programme. Elle contient par ailleurs les boutons de restauration, fermeture et réduction de la fenêtre du programme.

Fichier Configurer Editeur Fenetre ?

La barre de menu

Juste en dessous de la barre de titre se trouve la barre de menu. Celle-ci comprend les options suivantes :

• "Fichier" - pour ouvrir, fermer et enregistrer les fichiers de configuration
• "Configurer" - pour entrer les paramètres techniques de la conférence
• "Editeur" - pourtraiter les fichiers de la conférence
• "Fenêtre" - pour faire basculer la fenêtre de programme en avant-plan
• "?" - pour appeler l'aide du programme et les informations système.

La barre d'outils

Sous la barre de menu se trouve la barre d'outils, à partir de laquelle vous pouvez appeler rapidement les options les plus importantes.

Dans la barre d'outils, vous trouvez (de gauche à droite) les boutons suivants:

[Quitter]

Fermeleprogramme

Crée une nouvelle configuration

[Ouvrir une configuration]

Ouvre une configuration enregistrée

[Enregister la configuration]

Enregistre une configuration

[Ajouter un microphone]

Ajoute un poste dans le plan de situation

[Annuler]

Annule la dernière opération

[Couper]

Coupe un objet sélectionné

[Copier]

Copie un objet sélectionné dans le presse-papiers

[Coller]

Colle le contenu du presse-papiers dans le coin supérieur gauche de la fenêtre d'edition

[Supprimer]

Supprime les objets sélectionnés

[Aide]

Ouivre le programme d'aide

La fenêtre "Editeur"

Le programme de configuration vous permet de dessiner un plan de situation de votre conférence. Ce plan de situation est affché ultérieurement dans le programme de gestion de conférence. Vous pouvez directement y activer oumettre en silencieux les postes. En outre, vous pouvez afficher pour chaque poste le nom du participant à la conférence.

Ce plan de situation est créé dans la fenêtre "Editeur" et contient :

• les emplacements de tous les postes;
• le nom du participant au niveau d'un poste ;
• une brève annotation de l'icone de poste et
• une apparcence (couleur, forme) déterminée de l'icone de poste (par ex. afin de différencier plus facilement différents postes).

La fenêtre "Editeur" contient le champ "Information MIC", qui est également affchéé ultérieurement dans le programme de gestion de conférence. Lorsque vous orientez le pointeur de la souris vers un poste du plan de situation, les informations correspondant à celui-ci, telles le nom du participant, l'adresse de microphone et le statut duprésident, sont affichées dans le champ "Information MIC".

Vous pouvez déplacer le champ "Information MIC" à l'aide de la souris. De plus, vous pouvez également l'agrandir ou le réduire en cliquant dessus et en faisant glisser l'un des 8 tirets rouges avec le bouton de la souris enforcé. En outre, vous pouvez modifier le type et la taille de la police du champ "Information MIC" en cliquant sur celle-ci et en cliquant ensuite avec le bouton droit de la souris dans la fenêtre "Editeur". Sélectionnez "Propriétés" dans le menu contextual (voir "Editor le champ "Information MIC"" à page 92)

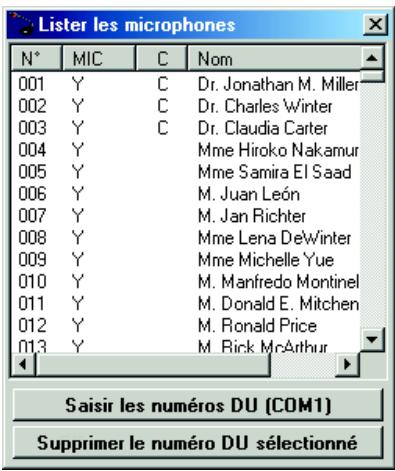

La fenêtre "Lister les microphones"

Dans la fenêtre "Lister les microphones" se trouve une liste de tous les postes. Les postes sont numérotés de 1 à max. 600.

Derrière chaque numéro apparaît un "Y" si vous avez introduit une icône de poste avec le numéro interne correspondant dans la fenêtre "Editeur". Si vous avez affecté au poste le nom du participant à la conférence, il apparaît également dans cette liste.

Dès que vous avez lancé la reconnaissance automatique des postes (voir "Exécuter l'affoctation des postes" à page 102), chaque poste reconnu dans la colonne "MIC" recoit un numéro de micro.

Dans la fenêtre "Lister les microphones", vous trouvez également les boutons Saisir les numéro DSU (COM1) et Supprimer le nombre DU sélectionné avec les-quels vous exécuterez ou traiterez la reconnaissance automatique des postes. Sur le bouton Saisir les numéro DSU (COM1) se trouve le port COM via lequel le programme tente d'appeler l'unité centrale (pour modifier, voir " SéLECTIONNER le port COM pour le raccordement à l'unité centrale" à page 99).

Vous pouvez masquer cette fenêtre en cliquant sur "Lister les microphones" dans le menu "Editeur" ou en actionnant la touche "F5".

Le bas de page

Dans le bas de page, la date et l'heure du jour, le chemin d'accès du fichier et le nom du fichier de configuration ouvert à ce moment ainsi que la position du pointeur de la souris dans la fenêtre "Editeur" sont indiqués.

Les menus du programme de configuration

Les options des cinq menus vous permettent de configurer votre conférence et d'enregistrer tous les paramètres dans un fichier *.cfg.

Fichier

Nouveau

Ouvrir

Enregistrer

Enregistre sous...

Demarrer le contrôle

Quitter

Le menu "Fichier"

Les options du menu "Fichier" vous permettent d'ouvrir, d'enregistrer et de fermer un fichier de configuration.

À l'aide de l'option "Démarrer le contrôle", vous démarrez le programme de gestion de conférence.

En outre, vous trouvrez dans le menu "Fichier" l'option "Quitter" vous permettant de fermer le programme de configuration.

Configurer

Environnement SDC 3000 F6

Le menu "Configurer"

L'option "Environnement SDC 3000" du menu "Configurer" permet d'ouvrir la fenêtre "Environment Configuration", dans laquelle il est possible de configurer les différents détails techniques, ainsi que le mode de conférence. En alternative, vous pouvez également actionner la touche "F6".

Editeur

Editor la fenetre F3

Propriétés F4

Lister les microphones F5

Afficher la grille
Aligner à la grille
Afficher les numéroes internes

Le menu "Editeur"

Avec les options de ce menu, vous exploitez une configuration et ouvre la fenêtre nécessaire à cet effet. En alternative, vous pouvez également actionner les touches "F3", "F4" ou "F5".

Les trois options inférieures commandent l'affichage de la fenêtre "Editeur", dans laquelle vous développpez le plan de situation de votre conférence, ainsi que les postes qui y sont affichés.

Fenêtre

1 Editeur

2 Lister les microphones

3 Propriétés
4 Configuration de l'environnement

Le menu "Fenêtre"

Dans le menu Editeur, vous pouvez voir une liste de toutes les fenêtres, qui sont ouvertes dans la surface du programme.

Une marque de selection devant le nom de la fenêtre signifie : la fenêtre est active (c.-à-d. que cette fenêtre est édité pour l'instant, sa barre de titre est bleue).

Si aucune marque de selection ne se trouve devant le nom de la fenêtre, elle n'est pas active pour le moment (la barre de titre apparait en gris) ou n'est pas visible en arrêté-plan. Vous pouvez partager sur un nom pour faire apparaitre la fenêtre correspondante à éoperator en avant-plan.

Le menu "?"

L'option "Index d'aide" vous permet d'ouvrir le programme d'aide. Pour ce faire, vous pouze également cliquer sur le bouton correspondant dans la barre d'outils.

L'option "Info système" ouvre la fenêtre "Information système", dans laquelle se trouvent les numéros actuels de la version logicielle du programme, ainsi que les fichiers de commandes.

Le menu contextual

En cliquant avec le bouton droit de la souris dans la fenêtre "Editeur", vous ouvrez le menu contextual. Il se refère à chaque fois au dernier objet activé dans la fenêtre "Editeur".

Les options du menu contextuel vous permettent de couper (voir le bouton [Couper]), copier (voir le bouton [Copier], coller (voir le bouton [Coller] ou supprimer (voir le bouton [Supprimer]) des objets. En outre, vous pouvez aligner les icônes de poste dans la fenêtre "Editeur" sur la grille ("Aligner à la grille") et regrouper les icônes de poste qui se superposent de sorte à ouvrir la fenêtre "Propriétés".

Créer, ouvrir et enregistrer des fichiers de configuration

Tous les paramètres d'une conférence, tels les noms des participants, l'affection des sièges et la configuration de toute l'installation, sont enregistrés dans un fisier de configuration. Vous pouze créé et tener prêts pour chaque conférence différente les fichiers de configuration adaptés.

Pour configurer une conférence, il faut compter entre 1 12 à 2min . par poste. Une conférence complenant 45 participants peut donc être configurée en 1 à 1 12 heures.

Remarque :

Pour configurer une conférence, les postes ne doivent pas être raccordés!

Si vous ouvrez une configuration déjà existante sur le PC de votre installation de conférence, il ne vous reste qu'à attribuer les adresses de microphones (voir "Exécuter l'affection des postes" à page 102) et à démarrer le programme de gestion de conférence. La conférence peut commencer immidiatement.

[Nouveau]

Créer un nouveau fichier de configuration

Avant de pouvoir diriger pour la première fois une conférence avec le logiciel SDC 3000, vous nevez créé un fichier de configuration.
Démarrez le programme "SDC 3000".

La fenêtre "SDC 3000" s'ouvre.

Dans le groupe " Sélectionner", cliquez sur le bouton d'option "Editor / Créer la configuration" et validez votre choix en cliquant sur OK. Le programme de configuration s'ouvre.
Dans le menu "Fichier", cliquez sur "Nouveau" ou sur le bouton [Nouvelle configuration] dans la barre d'icone.

Fichier

Nouveau

0

Uvrir

Enregisterer

Enregistrer sous...

Demarrer le contrôle

Quitter

La fenêtre de dialogue " Sélectionner le type" s'ouvre.

Dans cette fenêtre, vous pouvez selectionner l'affichage des postes dans votre configuration.

Les types "3" et "6" comprendnent la plupart des possibilités de mise en forme.

Faites vousCHOix dans "Type 1" si vous préférez un affichage sembla ble aux exemple suivants :

Faites vousCHOix dans "Type 2" si vous preferez un affichage sembla ble aux exemples suivants et si vous confonce compte moins de 150 participants :

Faites vousCHOix dans "Type 3"si vous préférez un affichage sembla ble aux exemple suivants :

Faites vousCHOix dans "Type 4"si vous préférez un affichage sembla ble aux exemple suivants :

Faites vousCHOix dans "Type 5" si vous preferez un affichage sembla ble aux exemples suivants et si vous confidence compte moins de 150 participants :

Faites vousCHOix dans "Type 6"si vous préférez un affichage sembla ble aux exemple suivants :

Remarque :

Vous pouvez afficher les postes des différents participants à la conférence dans différentes couleurs. Ce qui vous permet de vous repérer plus facilement dans le cas de grandes conférences. Toutefois, il n'est pas possible de mélanger différents types entre eux. Toutes les icônes de poste doivent être du même type.

Évitez les couleurs rouge, vert, noir et bleu, car plus tard celles-ci représenteront l'état des postes dans le programme de gestion de conférence.

▶ Cliquez sur OK pour valider votrechoix.

La fenêtre "Editeur" s'ouvre. Vous pouvez maintainant commencer à créé une affectation des sièges et à configurer les postes.

[Ouvrir]

Ouvrir un fjichier de configuration (\*.cfg) enregistré

Vou puez rééditer, adapter ou modifier un fichier de configuration (*.cfg) créé antérieurement.

Dans le menu "Fichier", cliquez sur "Ouvrir" ou sur le bouton [Ouvrir une configuration] dans la barre d'icône.

La fenêtre "Ouverture de fichier" s'ouvre alors.

Cliquez sur un fichier de configuration enregistré. L'extension du fichier doit être "cfg".

Example :

Systèmes d'Information de Gestion.cfg

Confirmez votrechoix enclient sur Ouvrir

Le fichier de configuration sélectionné est ouvert et apparait dans la fenêtre "Editeur". Vous pouvez à présent réécoder cette configuration.

Remarque :

Veuillez tenir compte du fait que vous ne pouvez ouvrir qu'un seul fichier de configuration à la fois et non plusieurs en parallèle. Lorsque vous ouvrez un nouveau fichier, celui qui était ouvert jusqu'àlors est fermé.

[Enregister]

Enregistrer le fichier de configuration

Pour enregistrer un fichier édité :

Fichier

Nouveau

Ouvrir

Enregisterer

Enregister sous...

Demarrer le contrôle

Quitter

Dans le menu "Fichier", cliquez sur "Enregistrer" ou sur le bouton [Enregistrer la configuration] dans la barre d'icone.

Le fichier de configuration est enregistré sous le nom et dans le dossier dans lequel il a été enregistré pour la première fois. Si vous enregistrrez le fichier pour la première fois, vous devez entre un nom de fichier et de dossier.

[Enregister sous...]

Enregister le fichier de configuration sous un nouveau nom

Vous pouvez enregistrer les fichiers de configuration sous un nouveau nom ou dans un autre repertoire.

Dans le menu "Fichier", cliquez sur "Enregistrer sous..." La fenêtre "Enregistrer sous..." s'ouvre.
Sous "Nom de fichier", entrez le nouveau nom du fichier et/ou sous "Enregistrer sous", Sélectionnez un nouveau réseau.
Confirmez votre entrée avec Enregistrer ou annulez l'enregistrement avec Annuler.

[Démarrer le contrôle]

Démarrer le programme de gestion de conférence

Après avoir préparé une configuration et affecté les adresses de microphones (voir "Exécuter l'affection des postes" à page 102), vous pouze directement basculer dans le programme de gestion de conférence.

Dans le menu "Fichier", cliquez sur "Démarrer le contrôle". Le programme de gestion de conférence s'ouvre (voir "Le programme de gestion de conférence "SDC 3000 Control"" à page 105).

[Quitter]

Fermer le programme de configuration

Pour arrêter le programme :

• Dans le menu "Fichier", cliquez sur "Quitter" ou cliquez dans la barre d'outil sur le bouton [Quitter]. Avant que le programme soit arrêté, apparait entre autres un message d'advertissement vous invitant à enregistrer votre configuration.

Dessiner un plan de situation de la conférence

Vous doivent dessiner un plan de situation de votre conférence, duquel il resort quel participant à la conférence est à quel poste et où les postes se trouvent. Pour ce faire, insérez les iconônes de poste, faites-les glisser sur l'emplacement souhaité, affectez-leur des couleurs et joignez-y une brève description, ainsi que le nom d'un participant à la conférence.

[Ajouter un microphone]

Insérer les icônes de poste

Pour insérer une icône de poste :

Créez un nouveau fjichier de configuration (voir "Créer un nouveau fjichier de configuration" à page 85) ou ouvrez un fjichier de configuration que vous souhaitez rééditer (voir "Ouvrir un fjichier de configuration (*.cfg) enregistré" à page 87).
Cliquez sur [Ajouter un microphone] dans la barre d'outil.

Dans le coin supérieur gauche de la fenêtre "Editeur" apparait l'icone de poste. L'affichage de l'icone dépend du type que vous avez choisi lors de la création du fichier de configuration (voir "Créer un nouveau fichier de configuration" à page 85).

Dans la fenêtre "Lister les microphones", un "Y" apparait dans la colonne "MIC".

Veuillez notes que les postes reçoivent un nombre interne lors de l'insertion. Les postes apparaissent dans l'ordre de ces nombres internes dans la fenêtre "Lister les microphones".

You pouvez afficher ces numérores internes comme suit :

Editeur

Editor la fenetre F3

Propriétés F4

Listeres microphones F5

Afficher la grille
Aligner à la grille

Afficher les nombres internes

Cliquez sur "Afficher les numérores internes" dans le menu "Editeur". Une marque de selection apparaît dans le menu. Les numérots sont affichés dans la fenêtre "Editeur" sur les icônes de poste.

Si vous avez entre une brève description pour les icônes de poste (voir "Ajouter une brève description à un poste" à page 95), celle-ci n'est plus visible à présent. Soit la description, soit le nombre peut être affché.

Vous pouvez à présent adapter l'affichage de cette icône, entra r une brève description et y associier le nom d'un participant à la conférence.

Supprimer les iconônes de poste

Pour supprimer une icône de poste :

Cliquez sur l'icone à supprimer.

Les huit tirets rouges apparaisent.

Cliquez sur [Supprimer] dans la barre d'outil ou actionnez la touche [Suppr].

L'icone est supprimée.

Positionner les icônes de poste

Pour glisser une icône de poste à un autre endroit :

En Maintenant le bouton de souris enfoncé, tirez un cadre autour d'un groupe d'icones de poste à glisser, puis relâchez le bouton de la souris. Toutes les icones de poste sélectionnées sont marquées de bords verts.
Cliquez sur l'icone de poste (ou le groupe d'icones de poste) et maintenez le bouton de la souris enforcé.
Glissez l'icone à l'emplacement souhaité en maintainant le bouton de souris enforcé. Alignez l'icone autant que possible sur la grille. Pendant le déplacement, les contours de l'icone sont affichés.
Lorsque l'icône se trouve à l'endetroit souhaité, relâchéz le bouton de la souris.

You pouze aligner les icônes de poste automatiquement sur la grille.

Assurez-vous que la grille est affichée dans la fenêtre "Editeur".
Vous pouvez afficher ou masquer la grille en cliquant sur "Afficher la grille" dans le menu "Editeur".
En Maintenant le bouton de souris enfoncé, tirez un cadre autour d'un groupe d'icones de poste à aligner. Toutes les icônes de poste sélectionnées sont marquées de bords verts.
Ou alors cliquez sur une seule icône. Les huit tirets rouges apparaisent.
Cliquez avec le bouton droit de la souris dans la fenêtre "Editeur". Le menu contextualuel apparait.
Pour aligner automatiquement les icones selectionnées sur la grille, cliquez dans le menu contextuel sur "Aligner à la grille". Les icones sont alors alignées.

Vous pouvez également opter pour une disposition en tuiles des icônes de poste de sorte qu'une icône recouvre partiellement une autre. L'ordre selon lequel les icônes se chevauchent peut être modifié en suivant comme suit :

Cliquez sur l'icone de poste souhaitée. Les huit tirets rouges apparais-. sent.
Cliquez avec le bouton droit de la souris dans la fenêtre "Editeur". Le menu contextual apparaît.

Pour déplacer vers le bas une icône qui en recouvre partiellement une autre, cliquez dans le menu contextuel sur "Envoyer au fond". L'icône est glissée en dessous de l'autre.

Pour rendre totallyment visible une icône partiellement cachée, cliquez dans le menu contextual sur "Mettre à l'avant". L'icône n'estès lors plus cachée.

Pour faciliter l'obtention d'un alignement précis, une grille se trouve dans la fenêtre "Editeur". Vous pouvez afficher ou masquer cette grille.

Cliquez sur "Afficher la grille" dans le menu "Editeur". S'il y a une marque de selection devant l'option, la grille est affichee; si, par contre, il n'y a pas de marque de selection, la grille n'est pas affi- chée.

Vous pouvez aligner automatiquement les icônes de poste du plan de disposition sur la grille. Ce qui donne une mise en page homogène.

Cliquez sur "Aligner à la grille" dans le menu "Editeur". Les iconônes sélectionnées sont alors alignées automatiquement sur la grille.

Editor la fenêtre "Editeur"

Vous pouvez affecter à l'arrière-plan de la fenêtre "Editeur" une couleur déterminée ou une image, par ex. le plan de la salle de conférence.

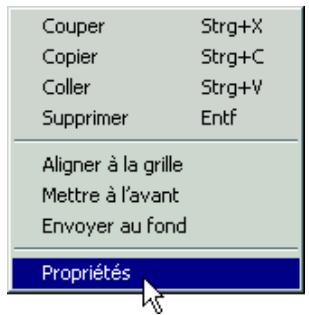

Cliquez avec le bouton droit de la souris dans la fenêtre "Editeur". Le menu contextual s'ouvre.

Cliquez sur "Propriétés". La fenêtre "Propriétés" s'ouvre.
Cliquez sur le bouton ... derrière le champ "Couleur de fond" et seLECTIONnez une couleur de fond.
- Cliquez sur le bouton ... derrière le champ "Image" et seLECTIONnez un fichier .bmp qui doit être inséré dans le fond. Les fichiers .bmp sont des graphiques pixel et sont fournis par scanner par exemple.
Enregistrez le fichier *.cfg et quitterze le programme.
Redémarrez le programme.
Le fichier * .bmp sélectionné se trouve à créé en arrêté-plan.

Remarque :

Veuillez notes que vous fichier *.bmp est mis à l'échelle totale de la fenêtre "Editeur". Par conséquent, l'image peut être endommagée ou sa résolution influencée.

Vous obtiendrez le meilleur affichage en configurant votre image sur précisément 1046 x 863 Pixel et 72 dpi à l'aide d'un logiciel de traitement d'image (par ex. "Démarrer\Programmes\Accessoires\Imaging").

Le champ "Information MIC" permet d'afficher les informations des postes. Il peut être affiché ultérieurement dans le programme de gestion de conférence.

Pour éditer le champ "Information MIC":

Cliquez sur le champ.
Les huit tirets rouges apparaisent. Vous pouvez agrandir ou réduire le champ et en modifier la forme en faisant glisser l'un des tirets en Maintenant le bouton de la souris enforcé.
Cliquez avec le bouton droit de la souris dans la fenêtre "Editeur". Le menu contextual s'ouvre.

Index MIC:2 Nom: Dr. Alexandre Dubois Président

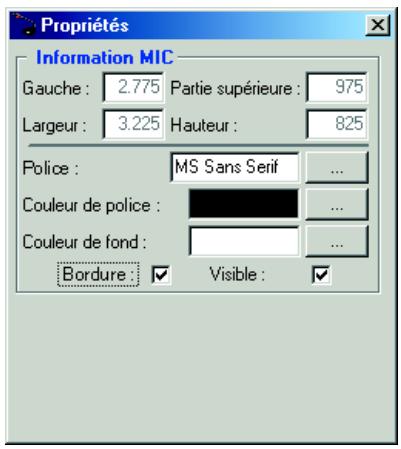

• Cliquez sur "Propriétés" dans le menu contextuel ou actionnez la touche "F4".
• La fenêtre "Propriétés" s'ouvre.
  Pour modifier le type et la taille de la police dans le champ "Information MIC", cliquez sur le bouton ... derrière le champ "Police" et seLECTIONnez une police et une taille.
  Pour modifier la couleur de la police dans le champ "Information MIC", cliquez sur le bouton ... derrière le champ "Couleur de police" et seLECTIONnez une couleur.
  Pour modifier la couleur de fond dans le champ "Information MIC", cliquez sur le bouton ... derrière le champ "Couleur de fond" et selectionnez une couleur de fond.
• Cliquez sur "Bordure" si vous souhaitez qu'il n'y ait pas de marges autour du champ "Information MIC". La marque de seLECTION disparait. Le champ "Information MIC" est affiché sans bordure.
  Si vous ne souhaitez pas afficher le champ "Information MIC" ni dans le programme de configuration, ni dans le programme de gestion de conférence, cliquez sur "Visible". La marque de seLECTION disparaît. Le champ "Information MIC" n'est pas affchéé et les noms des participants ne sont pas affichés dans le programme de gestion de conférence.

Adapter les icones de poste

Vous pouze adapter les icônes de poste en attribuant des couleurs pour l'arrière-plan et l'avant-plan et en insérant une brève description.

Pour adapter l'affichage d'une icône de poste :

En Maintenant le bouton de souris enforcé, tirez un cadre autour d'un groupe d'icones de poste à éditer.
Toutes les icônes de poste sélectionnées sont marquées de bords verts.
Ou alors cliquez sur une seule icône.
Les huit tirets rouges apparaiscent.

Vous pouvez cliquer sur l'un de ces tirets et agrandir ou réduire l'icone en tirant dessus en Maintenant le bouton de souris enforcé.
Cliquez avec le bouton droit de la souris dans la fenêtre "Editeur". Le menu contextual s'ouvre.
Cliquez sur "Propriétés" dans le menu contextuel ou actionnez la touche "F4".

La fenêtre "Propriétés" s'ouvre. Les champs "Largeur de cordure", "Couleur de fond" et "Couleur interne" du type d'icone que vous avez sélectionné lors de la création du fichier de configuration sont affichés.

Dans la fenêtre "Propriétés", vous pouvez :

• associé le nom d'un participant à la conférence (siehe Seite 95),
  definir le statut du président (siehe Seite 95),
• entrre une brève description pour l'icone de poste et seLECTIONner le type et la taille de la police pour celle-ci (siehe Seite 95),
• déterminer l'importance du contour de l'icone de poste (siehe Seite 96),
• attribuer une couleur de fond à l'icone de poste (siehe Seite 96),
• modifier la couleur de l'icone de poste (siehe Seite 96).

Associer le nom d'un participant à la conférence à une icône de poste

Pour associier le nom d'un participant à la conférence à une icône de poste, procédez comme suit :

Cliquez sur l'icône de poste à éditer.
Cliquez avec le bouton droit de la souris dans la fenêtre "Editeur". Le menu contextual s'ouvre.
Cliquez sur "Propriétés" dans le menu contextuel. La fenêtre "Propriétés" s'ouvre.
Dans la fenêtre "Propriétés", cliquez sur le champ "Nom".
Entrez le nom du participant à la conférence.
Cliquez sur le bouton Regeri derriere le nom. Lorsque vous passez a present le pointeur de la souris sur l'icone de poste (voir "La fenetre "Editeur""a page 81), le nom du participant a la conférence correspondant est affché.

Lorsque vous affichez la fenêtre "Lister les microphones" (voir "La fenêtre "Lister les microphones"" à page 82), le nom y est affchéé.

Remarque :

Si le participant doit receivevoir le statut de président, cliquez sur "Président". Une marque de seLECTION apparait. Vous pouvez configurer un maximum de quatre présidents!

Ajouter une brève description à un poste

Pour ajouter une brève description à un poste, procédez comme suit : Cette description est affichée ultérieurement dans le programme de gestion de conférence.

Cliquez sur l'icone de poste à éditer ou tirez un cadre autour d'un groupe d'icones à éditer en maintainant le bouton de la souris enforcé.
Cliquez avec le bouton droit de la souris dans la fenêtre "Editeur". Le menu contextual s'ouvre.
Cliquez sur "Propriétés". La fenêtre "Propriétés" s'ouvre.
Dans la fenêtre "Propriétés", cliquez sur le champ "Description".
Entrez la description. Nous recommendons d'entrer les initiales du participant ou une autre abréviation et de ne pas utiliser plus de 2 à 3 caractères. Vous pouvez modifier le type et la taille de la police en cliquant sur le bouton ... derrière le champ "Police" et en seLECTIONnant une autre police ou une autre taille.
Cliquez sur le bouton Régier derrière la description. La description apparait sur l'icone.

Modifier les couleurs de l'icone de poste :

En fonction du type d'icone seLECTIONné, vous pouvez seLECTIONner l'importance de la cordure, ainsi que la couleur dans et à l'extérieur de la cordure, par ex. afin de pouvoir mieux désigner les différents groupes de participants.

Cliquez sur l'icone de poste à éditer ou tirez un cadre autour d'un groupe d'icones à éditer en maintainant le bouton de la souris enforcé.
Cliquez avec le bouton droit de la souris dans la fenêtre "Editeur". Le menu contextual s'ouvre.
Cliquez sur "Propriétés" dans le menu contextuel. La fenêtre "Propriétés" s'ouvre.

• Cliquez sur le champ "Largeur de cordure" dans la fenêtre "Propriétés" en entrant la largeur de la cordure. Ultérieurement, cette cordure devient rouge dans le programme de gestion de conférence lorsque le poste est actif.
  Cliquez sur le bouton Régier derrière le champ "Largeur de cordure". La nouvelle définition est appliquée à l'icône.
  Cliquez sur le bouton derriere le champ "Couleur de fond" et selectionnez une couleur pour la zone située à l'extérieur de la bor
  dure. Le champ "Couleur de fond" est uniquement disponible pour les types
  de microphone 4, 5 et 6.

  Confirmez votrechoix en cliquant sur OK La couleur selectionnee pour la zone à l'extérieur de la cordure est appliquée à l'icone.
  Cliquez sur le bouton ... derrière le champ "Couleur interne" et selec tionnez une couleur pour la zone située à l'intérieur de la cordure. Le champ "Couleur interne" est uniquement disponible pour les types de microphone 3 et 6.
  Confirmez votrechoix en cliquant sur OK La couleur selectionnee pour la zone à l'intérieur de la cordure est appliquée a l'icone.

[Copier] Copier des icônes de poste

Après avoir inséré, configuré ou positionné une première icône ou un premier groupe d'icones, vous pouvez copier ceux-ci. De cette façon, vous pouvez obtenir des icônes ou des groupes d'icones ayant toujours la même appearance sans devoir éoperator une icône à la fois.

Pour copier une icône de poste ou un groupe d'icônes :

Sélectionnez l'icône ou le groupe en tirant un cadre autour de celui-ci en maintenant le bouton de la souris enforcé.

Relâchez le bouton de la souris.

Les icônes de poste encadrées sont marquées en vert.

Cliquez sur [Copier] dans la barre d'outil ou utilisez la combinaison de touches (Ctrl) + [C].

Les icones sélectionnées sont copiées dans le presse-papiers.

Cliquez sur [Coller] dans la barre d'outil ou utilisez la combinaison de touches (Ctrl) + [V].
Les icônes apparaissent dans le coin supérieur gauche de la fenêtre "Editeur". Des numérios internes en continu sont automatiquement associés aux icônes.
Faites ensuite glisser le groupe d'icones à l'emplacement souhaité en maintainant le bouton de souris enforcé.
Collez les iconônes copiés autant de fois que vous le désirez.

Remarque :

Les groupes d'icones peuvent être coupés [Couper]), suprimés (X [Supprimer]) ou déplacés de la même manière.

Configurer les détails techniques et le mode de conférence

Après avoir terminé le plan de situation de votre conférence, vous doivent configurer les détails techniques, ainsi que le mode de conférence.

Pour ce faire, ouvre la fenêtre "Environment Configuration" en cliquant sur "SDC 3000 Environment" dans le menu "Configurer" ou en actionnant la touche "F6".

[Mode de conférence]

Déterminer le mode de conférence

Vous doivent configurer l'un des trois modes de conférence possibles. Vous ne pouvez plus modifier ce choix pendant une conférence!

Pour configurer le mode de conférence :

Ouivre la fenêtre "Configuration de l'environnement" (voir "Configurer les détails techniques et le mode de conférence" à page 98).
Cliquez sur le champ de liste dans le groupe "Mode de conférence" et sélectionné le mode de conférence souhaité.
Fermez la fenêtre "Configuration de l'environnement" en cliquant sur OK.

[Chronomètre]

Définir le temps de parole maximal

Voussouspoucelimiterle tempsdeparolemaximaldesparticipantsàla conférence:

Ouivre la fenêtre "Configuration de l'environnement" (voir "Configurer les détails techniques et le mode de conférence" à page 98).
Cliquez sur le champ de liste "Conversation" dans le groupe "Chronomètre" et selectionné le temps de parole maximal.
Vous pouvez configurer un minimum de 0,5 min. et un maximum de 10 min.

Fermez la fenêtre "Configuration de l'environnement" en cliquant sur OK.

Remarque :

Si vous ne souhaitez pas limiter le temps de parole, seLECTIONnez "00:00".

[Vote] Dététerminer la durée d'un vote

Vous doivent désigner leur voixpendant cette limite de temps.

Ouvrez la fenêtre "Configuration de l'environnement" (voir "Configurer les détails techniques et le mode de conférence" à page 98).
Cliquez sur le champ de liste "Délai d'attente" dans le groupe "Vote" et sélectionné la limite de temps.

Vous pouvez configurer un maximum de 2 min.

Fermez la fenêtre "Configuration de l'environnement" enclistuant sur

OK

[Nombre max. d'orateurs]

Définir le nombre maximal d'orateurs

Vous pouvez limiter le nombre de participants qui ont le droit de parole simultanément.

Ouvrez la fenêtre "Configuration de l'environnement" (voir "Configurer les détails techniques et le mode de conférence" à page 98).
Cliquez sur le champ "MICs ouverts (max.)" dans le groupe "Liminé du haut-parleur" et entrez le nombre de participants qui doivent avoir le droit de parole simultanément.
Vous pouvez configurer un maximum de 6 orateurs.
Fermez la fenêtre "Configuration de l'environnement" en cliquant sur OK.

[Communication]

Selectionner le port COM pour le raccordement à l'unité centrale

Vou devez configurer le port COM de votre PC central, auquel l'unité centrale de l'installation de conférence doit être raccordée.

Ouvrez la fenêtre "Configuration de l'environnement" (voir "Configurer les détails techniques et le mode de conférence" à page 98).
Cliquez sur le champ de liste "Port COM" dans le groupe "Communication" et selectionnez le port COM, auquel l'unité centrale est raccardée. Sur la plupart des ordinateurs, l'interface série, à laquelle l'unité centrale est raccardée, correspond au port COM "1" ou "2".
Fermez la fenêtre "Configuration de l'environnement" en cliquant sur OK.

[IP PC d'affichage]

Entrer l'adresse de l'ordinateur supporting le programme d'affichage (option)

Si vous souhaitez, pendant la conférence, utiliser un PC d'affichage ("View-PC") qui fournit toutes les informations importantes à tous les participants de la conférence via un moniteur ou un projecteur, vous devez indiquer l'adresse IP de l'ordinateur.

Ouvrez la fenêtre "Configuration de l'environnement" (voir "Configurer les détails techniques et le mode de conférence" à page 98).
Cliquez sur le champ du groupe "IP PC d'affichage" et entrez l'adresse IP.
Fermez la fenêtre "Configuration de l'environnement" en cliquant sur OK.

Remarque :

Cette version du programme ne supporte pas l'utilisation d'un PC d'affichage distinct. Demandez une mise à jour logicielle auprès de Sennheiser electronic si vous souhaitez profiter d'un PC d'affichage.

[DU] Définir le volume sonore des haut-parleurs de poste

Vous doivent indiquer le volume pour les haut-parleurs de poste. Le volume doit être suffisamment élevé de sorte que tous les participants puissant bien se comprendre ; il ne peut toute fois être trop élevé au risque d'entendre un fort sifflement désagréable (larsen). Vous pouvez encore modifier cette configuration dans le programme de gestion de conférence :

Ouvre la fenêtre "Configuration de l'environnement" (voir "Configurer les détails techniques et le mode de conférence" à page 98).
Faites glisser le curseur "Vol." dans le groupe "DU". Vous pouvez régler le volume sonore sur 16 niveaux.
Fermez la fenêtre "Configuration de l'environnement" en cliquant sur OK.

[Sortie XLR]

Régler le niveau de sortie du raccord XLR-Out

Vous pouze regler le volume, les graves et les aiguës du signal de sortie XLR de l'unité centrale :

Ouvrez la fenêtre "Configuration de l'environnement" (voir "Configuér les détails techniques et le mode de conférence" à page 98).
Faites glisser le curseur "Vol." dans le groupe "Sortie XLR" pour régler le volume sonore.
Vous peuvent régler le volume sur 8 niveaux.
Faites glisser le curseur "Graves" dans le groupe "Sortie XLR" pour augmenter ou diminuer les graves du signal de sortie.
Vous peuvent régler les graves sur 8 niveaux.
Faites glisser le curseur "Aigus" dans le groupe "Sortie XLR" pour aug
menter ou diminuier les aigus du signal de sortie.
Vou陏vez egalement regler les aigus sur 8 niveaux.
Fermez la fenêtre "Configuration de l'environnement" en cliquant sur OK.

[Entrée XLR]

Régler le niveau d'entrée du raccord XLR-In

Si vous avez raccordé une source sonore externe, telle le récepteur d'un microphone sans fil, à l'entrée XLR de l'unité centrale, vous pouvez modifier la sensibilité à l'entrée pour ce signal d'entrée, afin d'éviter un dépas-. sement par exemple.

Ouvrez la fenêtre "Configuration de l'environnement" (voir "Configurer les détails techniques et le mode de conférence" à page 98).
Faites glisser le curseur "Gain" dans le groupe "Entrée XLR" pour régler la sensibilité à l'entrée.
Vous peuvent régler le niveau de sensibilité sur 8 niveaux.
Fermez la fenêtre "Configuration de l'environnement" en cliquant sur OK

[Défaut]

Rétablir les valeurs techniques par défaut

Si vous souhaitez rétablier les valeurs par défaut dans la fenêtre "Configuration de l'environnement", procédez comme suit :

Ouvrez la fenêtre "Configuration de l'environnement" (voir "Configuér les détails techniques et le mode de conférence" à page 98).
Cliquez sur le bouton Deforeaut
Fermez la fenêtre "Configuration de l'environnement" enclistuant sur OK

Saisir les nombres DU (COM1)

Exécuter l'affection des postes

Après avoir établi un plan de situation de votre conférence, associé les noms des participants aux postes délégués et configuré les détails techniques, vous devez associer de vais microphones aux icônes de poste de votre plan de situation.

Assurez-vous d'abord que votre PC central est raccordé à l'unité centrale via l'interface série et que tous les postes sont correctement raccordés à l'unité centrale.
Veuillez vous assurer que le nombre du port COM est correctement configuré (voir " Sélectionner le port COM pour le raccordement à l'unité centrale" à page 99).
Ouvrez la fenêtre "Lister les microphones" enclistuant sur "Lister les microphones" dans le menu "Editeur" ou en actionnant la touche "F5".
Dans la fenêtre "Lister les microphones", cliquez sur le bouton Saisir les nombres DU (COM1)

Le bouton apparait en vert et le message "PC Mode" est affiché à l'écran de l'unité centrale.

Actionnez successivement pour tous les postes la touche "MIC" - et ce en suivant le même ordre que celui des postes dans la fenêtre "Lister les microphones"!

Vous pouvez également cliquer sur un poste dans la fenêtre "Lister les microphones" et ensuite actionner la touche "MIC" pour le poste correspondant.

La LED située à côté de la touche "MIC" et l'anneau lumineux rouge du microphone s'allument. Dans la fenêtre "Lister les microphones", l'adresse de microphone à trois chiffres apparait à côté du "Y" dans la colonne "MIC".

Remarque :

Ces adresses micro sont toujours attribuées de la façon suivante :

Première unité centrale: Faisceau 1: 1 à 64

Faisceau 2: 65 à 128

Faisceau 3: 129 à 192

Deuxieme unité centrale: Faisceau 1: 193 à 256

Faisceau 2: 257 à 320

Faisceau 3: 321 à 384

Troisieme unité centrale: Faisceau 1: 385 à 448

Faisceau 2: 449 à 512

Faisceau 3: 513 à 576

Quatrième unité centrale: Faisceau 1: 577 à 640

Faisceau 2: 641 à 704

Faisceau 3:705a768

Supprimer le numero DU selectionné

Chaque micro et chaque bloc d'alimentation occupe une adresse dans le faisceau.

S'il vous est arrivé d'actionner la touche "MIC" pour un mauvais poste, cliquez sur le poste correspondant dans la fenêtre "Lister les microphones" et ensuite sur le bouton Supprimer le nombre DU sélectionné.

L'adresse de microphone à trois chiffres du poste sélectionné disparait.

Avec actionné une fois la touche "MIC" pour tous les postes et associé à tous les postes un adresse de microphone à trois chiffres dans la fenêtre "Lister les microphones", cliquez à nouveau sur le bouton Saisir les numéroros DU [COM1].

La couleur du bouton change à nouveau pour devenir grise.

Enregistrez cette configuration en cliquant sur "Enregister" dans la menu "Fichier".

Votre configuration est à créé terminée. Vous pouvez basculer dans le programme de gestion de conférence et commander votre installation de conférence à l'aide de votre PC central.

Le programme de gestion de conférence "SDC 3000 Control"

Grçace au programme de gestion de conférence "SDC 3000 Control", vous pouvez suivre et diriger le déroulement d'une conférence :

• Vous pouvez voir le plan de situation que vous avez établi à l'aide du programme de configuration. Vous pouvez ainsi afficher quel participant est assisté à chaque place.
• Vous pouvez voir les noms des participants qui ont le droit de parole, qui l'on demandé ou qui ont parlé en dernier.
• Pendant la conférence, vous pouvez accorder ou-retirer le droit de parole à des participants au besoin.
• Vous pouvez interrompre ou redémarrer des débats.
• Vous pouvez modifier le volume des postes si nécessaire.
• Vous pouvez afficher et enregistrer le résultat de votes.
• A l'aide d'un deuxième ordinateur, le PC d'affichage ("View-PC"), vous pouvez afficher les informations sur un grand écran pour tous les participants à la conférence.

Démarrer le programme de gestion de conférence

Vous avez deux possibilités pour démarrer le programme de gestion de conférence :

Assurez-vous d'abord que votre PC central est raccordé à l'unité centrale via l'interface série et que tous les postes sont correctement raccordés à l'unité centrale.
Démarrez le programme "SDC 3000". La fenêtre "SDC 3000" s'ouvre.

Systèmes d'Information de Gestion.cfg

Dans le groupe " Sélectionner", cliquez sur le bouton d'option "Démarrer le SDC 3000 Control" et validez votre choix en cliquant sur OK. La fenêtre "Ouverture de fichier" s'ouvre.

Sélectionnez un fichier de configuration.

Le programme de gestion de conférence s'ouvre et le plan de situation de la configuration sélectionnée est affché. A l'écran de l'unité centrale, le "PC Mode" est affché. La conférence peut à présent commencer.

Si vous venez d'ouvoir le programme de configuration et de créé une configuration, vous pouze également basculer directement dans le programme de gestion de conférence en cliquant sur "Démarrer le contrôle" dans le menu "Fichier".

La surface du programme de gestion de conférence

La barre de titre

Sur le bord supérieur de l'écran se trouve la barre de titre.

SDC 3000 Control [V.3.0] - Fichier: D\Sennheimer\SDC\Systemes d'Information de Gestion.cfg

La barre de titre vous indique :

• le nom du programme;
• le nombre de la version du programme;
• le nom et le chemin d'accès du fichier de configuration qui vient d'être ouvert.

Le groupe "Date / Heure"

Le groupe "Date / Heure" vous indique :

• l'heure en cours;
• la date actuelle.

Cet affichage est lié à l'horloge système de votre ordinateur. C'est pourquoi vous ne pouvez pas la modifier avec la commande du logiciel.

Le groupe "Volume DU"

Le groupe "Volume DU" vous permet :

• avec les boutons Haut et Bas, de modifier le volume des haut-parleurs de poste;
• avec le bouton Norme , de rétablit le réglage du volume de la configuration;
• avec le bouton Faible, de réduire au minimum le volume des haut-parleurs de poste pour éviter la réaction;
• avec le bouton XLR, d'ouvoir la fenêtre "Valeurs XLR", dans laquelle vous pouvez régler les niveaux d'entrée et de sortie des interfaces XLR de l'unité centrale.

Le groupe "Programme"

Le groupe "Programme" comprend les boutons suivants :

• Anlter et qalter pour fermer le programme;
  Lancer PC d'affichage pour activer le PC d'affichage;
  Vote pour activer le mode vote.

Le groupe "Président"

Dans le groupe "Président" sont affichés les noms desprésidents. Si un président demande la parole à l'aide de la touche "P1" et désactive ainsi tous les postes des autres participants (uniquement dans les modes de conférence "Automatique" et "A la demande"), son nom apparait en rouge.

Derrière le nom se trouve un bouton Efface/. Vous pouvez ainsi retarder à tout moment le droit de parole à un président et désactiver son poste.

Le groupe "Historique des orateus"

Dans le groupe "Historique des orateurs" sont affichés les noms des neuf participants qui ont parlé en dernier lieu. Vous avez ainsi une vue d'ensemble des participants qui on recemment participé au début. Le participant qui a parlé en dernier lieu, apparait en dernier dans la liste; le participant qui l'a precedé, est mentionné juste avant.

Derrière le nom se trouve un bouton Paler. Vous pouze ainsi prendre à tout moment le droit de parole au participant correspondant (dans le cas d'une question par ex.).

Le groupe "Orateurs"

Dans le groupe "Orateurs" sont affichés les noms des participants qui ont le droit de parole en ce moment.

Les noms des prêsidents n'apparaissent alors dans ce groupe que si vous avez cliqué sur l'icone d'un président dans la fenêtre principale.

Derrière le nom se trouve un bouton Effacer. Vous pouvez ainsisteroler le croit de parole à un participant qui est en train de parler et désactiver son micro.

Le bouton Effacer tout vous permet desterolirle droitde parolea tous les orateurs, a l'exception des prsidents. Les participants qui ont demande le croit de parole (ils se trouvent dans le groupe "Demandes": voir ci-apres), recoivent automatiquement les canaux vocaux qui se libereNT! Si vous ne le souhaitez pas, videz d'abord la liste des demandes de parole (voir ci-apres).

Le groupe "Demandes"

Dans le groupe "Demandes" sont listedes tous les participants à la conférence qui ont demandé le droit de parole ou qui ne l'on pas encore reçu. Dans le mode de conférence "Prioritaire", ce groupe reste vide.

Les noms des prêsidents n'apparaissent dans le groupe que si plusieurs prêsidents ont ete configurés et que plus d'un president viennent de demander le droit de parole.

Derrière le nom se trouve un bouton Paller. Vous pouvez ainsi attribuer immédiatement le droit de parole au participant correspondant (dans le cas d'une question par ex.).

Le nombre total des participants qui ont demandé le droit de parole, mais qui ne l'ont pas encore reçu, est indiqué sous "Demandes totales".

Le bouton Effacer tout vous permet d'effacer toutes les demandes de parrole et de vider cette liste. Si le thème du début a été modifié, vous pouze ainsi effacer les demandes de parole devenues inutiles et libérer la voie pour le nouveau thème du début.

La fenêtre principale

Dans la fenêtre principale apparait le plan de situation, avec la disposition des sièges de la conférence, que vous avez établi dans le programme de configuration. Le champ "Information MIC" y est égalementprésent.

L'affichage des icones de poste peut prendre les couleurs suivantes :

• Aucun marquage (A):

Le poste n'est pas actif. Le droit de parole n'a pas ete demandé. Aucun probleme n'est survenu sur ce poste.

• Encadrement violet (B):

Le pointeur de la souris indique le nom du participant à ce poste dans l'une des fenêtres "Historiques des orateurs", "Demandes", "Orateurs" ou "Président". Dans le champ "Information MIC", le nom, l'adresse de microphone et éventuellesment le statut de président du participant à ce poste sont affichés.

• Marquage vert (C):

Le participant correspondant à cette icône de poste a demandé le droit de parole. Son nom se trouve dans le groupe "Demandes".

• Marquage rouge (D):

Le participant correspondant à cette icône de poste a reçu le droit de pa-
role. Son nom se trouve dans le groupe "Orateurs".

• Marquage bleu (E):

L'unité centrale ne peut pas étabir de contact avec le poste. Apparemment, un cable n'a pas été branché correctement.

Remarque :

Veuillez notes que la forme et la couleur des icônes de poste dépendant de votre configuration. Les couleurs de l'encadrement (violet) et des marquages (rouge, vert ou bleu) sont toute fois indépendantes de leur configuration.

Intervenir dans une conférence

Afficher le nom d'un participant à la conférence

Pour le manager d'une grande conférence, il peut être utile de connaître le nom d'un participant à la conférence assis sur un siège déterminé.

Pour afficher l'adresse de microphone et le nom d'un participant à la conférence :

Index MIC:3

Nom: Dr. Claudia Carter

Président

Orientez le pointeur de la souris sur une icône de poste.

Dans le champ "Information MIC", l'adresse de microphone (Index MIC) et le nom du participant à la conférence sont affichés.

S'il s'agit d'unprésident, ce point est affiché comme information supplémentaire.

Accorder le droit de parole à un participant

Vous avez deux possibilités pour accorder le droit de parole à un participant. Si le nom du participant qui doit receivevoir le droit de parole apparait dans le groupe "Demandes" ou "Historiques des orateurs":

Parler

Cliquez sur le bouton Pater derrière le nom du participant qui doit receivevoir le droit de parole.

Si le nom du participant qui doit receivevoir le droit de parole n'apparait pas dans le groupe "Demandes" ou "Historiques des orateurs":

Cliquez dans la fenetre principale sur l'icone de poste du participant qui doit receivevoir le droit de parole.

Dans le groupe "Orateurs" apparaît le nom du participant qui a été activé. Un autre participant est eventuellement repoussé. Dans la fenêtre principale, l'icone de poste du nouvel orateur est marqué en rouge.

Sur le poste du participant s'allument la LED située à côté de la touche "MIC" et l'anneau lumineux rouge du micro.

Retirer le droit de parole à un participant

You've both possibilities pour-retirer le droit de parole à un participant :

Effacer

Cliquee soit dans le groupe "Orateurs" ou "Président" sur le bouton Eifacer derrière le nom de l'orateur, a qui vous souhaitez-retirer le droit de parole.

Ou cliquez dans la fenetre principale sur l'icone de poste marqué en rouge.

Sur le poste du participant s'éteignent la LED située à côté de la touche "MIC" et l'anneau lumineux rouge du micro.

Le nom du participant disparaît dans le groupe "Orateurs" et apparait à nouveau dans le groupe "Historiques des orateurs". Le marquage rouge de l'icone de poste disparaît.

Effectuer un vote

Pour effectuer un vote :

Vote

Clique dans le groupe "Programme" sur le bouton Vote La fenêtre principale est désactivée dans le mode vote. Les groupes "Orateurs" et "Demandes" sont vidés. Pendant un vote, tous les postes sont inactifs.

Dans le champ "Temps restant" s'effectue un décompte. Cette limite de temps a été fixée dans le programme de configuration (voir "Déterminer la durée d'un vote" à page 99). Les participants doivent voter durant cette limite de temps.

Le champ "Compteur de vote" indique le nombre de délégués qui ont déjà voté.

• Pour voter "Oui", les participants doivent enforcer la touche "Yes" sur leur poste.
• Pour voter "Non", les participants doivent enforcer la touche "No" sur leur poste.
• Pour s'abstenir de voter, les participants doivent enforcer la touche "Abstain" sur leur poste.

Vous pouvez interrompre le vote à tout moment en cliquant à nouveau sur le bouton Vote

Dès que la limite de temps pour le vote est dépasse, le résultat du vote est affché.

Si vous souhaitez enregistrer le résultat du vote, cliquez sur le bouton Enregistrer
Le résultat est enregistré sous la forme d'un fichier *.csv. Vous pouvez ouvrir et éoperator ce fichier à l'aide de tous les tableurs courants.
Cliquez à nouveau sur le bouton Vote pourmettre fin au mode vote. Les postes sont à nouveau libérés.

Modifier le volume des haut-parleurs de poste

Lorsque vous démarrez le programme de gestion de conférence est affché dans le groupe "Volume DU" le volume des haut-parleurs que vous avez configuré avec le programme de configuration de conférence. Vous pouvez adapter cette configuration pendant la conférence.

Pour augmenter le volume des haut-parleurs de poste :

▶ Cliquez dans le groupe "Volume DU" sur le bouton Hout.
Pour diminuier le volume :
Cliquez sur le bouton Bae.

Le nouveau volume est affché. La couleur de fond de l'affichage dépend du volume régle :

Volume réglé				Couleurs de fond
1	à	4	(faible à normal)	vert
5	à	7	(normal à fort)	jaune
8			(maximal)	rouge

Souhaitez-vous ramener le volume à la valeur du fichier de configuration ?

Cliquez sur le bouton Norme

Le volume du fichier de configuration est rétabli et affché.

Si un fort sifflement (réaction) apparait soudainement :

Cliquez sur le bouton Faible.
Le volume est réglé sur la valeur "1". Le fort sifflement s'arrête.
Augmentez progressivement le volume des haut-parleurs de poste en cliquant sur le bouton Haut.

Augmentez le volume jusqu'à ce que tous les participants puissant comprendre correctement l'orateur, sans que la réaction ne réapparaisse.

Régler l'entrée et la sortie XLR pendant une conférence

Si vous devez modifier les réglages XLR que vous avez établis dans le configuration pendant une conférence, vous pouvez régler le niveau de l'entrée et de la sortie XLR comme suit :

▶ Cliquez dans le groupe "Volume DU" sur le bouton XLR.
La fenêtre "Valeurs XLR" s'ouvre.
Déplacez le régulateur souhaité.
Cliquez sur le bouton Quitter. La fenêtre "Valeurs XLR" se ferme. Les nouveaux réglages sont immédiatement actifs.

Fermer le programme de gestion de conférence

Pour fermer le programme de gestion de conférence :

Cliquez dans le groupe "Programme" sur le bouton Aniter et quitter

La fenêtre "SDC 3000 Control" apparait.

Confirmez que vous souhaitez fermer le programme en cliquant sur le bouton OK.

Le programme est fermé. Sur l'écran de l'unité centrale, l'affichage "PC Mode" s'estint. L'anneau lumineux du microphone et la LED située à côte de la touche MIC s'éteignent sur tous les postes.

Lorsque des pannes surviennent

Le poste délégué ne fonctionne pas :

Dans un faisceau de cables, les postes délégués situés en aval d'un poste clignotent

Remplacer les fusibles

Si le fusible d'une unité centrale ou d'un bloc d'alimentation est défectueux, les postes situés en aval ne sont plus alimentés en courant. Le remplacement du fusible se déroule de la même manière sur les deux apparciels :

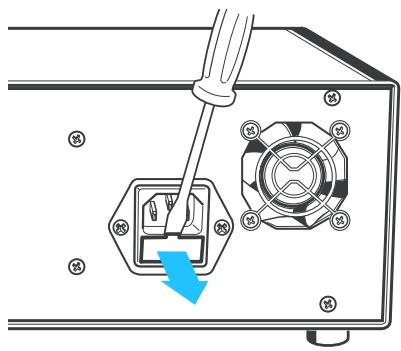

Ouvrez prudemment le support du fusible avec un tournevis et extrayez entiement le support du fusible.
Otez le fusible situé à l'arrière ①, vous pouvez le tirer par le dessus. C'est le fusible défectueux.
Le fusible situé à l'avant 2 est le fusible de rechange. Retirez du support le fusible de rechange par le côté.
Replacez le fusible de rechange par le dessus dans le support arrriere.
Refermez le support du fusible.

Conseils pour la recherche des erreurs

Contrôlez si le cable système entre le bloc d'alimentation et le poste délégué ou entre l'unité centrale et le poste délégué n'est pas défectueux, ou si le cable système est bien connecté.

Contrôle si l'unité centrale ou le bloc d'alimentation sont raccordés au réseau électrique et en service.

Les postes clignotent lorsqu'ils ne recoivent pas de données. La cause peut etre:

• Le premier poste du faisceau qui clignote est défectueux. Remplacez le poste défectueux.
• Le cable situé avant le premier poste qui clignote est défectueux. Remplacez le cable.

Après la mise en service d'un système, un faisceau de cables n'arrête pas de clignoter

• Que le poste délégué situé en amont du poste qui clignote est défectueux (il recoit des données, mais ne les transmet pas en aval). Remplacez le poste délégué précédant le poste qui clignote.
• Qu'un bloc d'alimentation défectueux précède dans le faisceau de câbles le poste délégué qui clignote. Remplacez le bloc d'alimentation défectueux.

Procedez de la maniere suivante. Remplacez dans un premier temps un des éléments (poste délegué, cable ou bloc d'alimentation). Si cela n'a pas réglé le problème, contrôle un autre élément en le remplaçant.

L'ensemble du faisceau de cables ne recoit pas de données. La cause peut etre:

1. Que le cable situé entre l'unité centrale et le premier poste délegué dans le faisceau de cables est défectueux. Remplacez le cable.
2. Que le premier poste délégué dans le faisceau de cables est défectueux. Remplacez le premier poste délégué.
3. Qu'un bloc d'alimentation est placé en première position dans le faisceau de câbles en aval de l'unité centrale. Ce bloc d'alimentation est défectueux. Remplacez-le.

Procedez de la manière suivante. Contrôlez ou remplacez les éléments dans l'ordre indiqué ci-dessus. Àpres le remplacement d'un élément, le faisceau de câbles devrait à nouveau receivevoir des données. Si cela n'est pas le cas, contrôlez un autre élément en le remplaçant.

Dans le chapitre suivant, intitulé "Diagnostic du système", vous trouvez d'autres indications pour la recherche d'erreurs.

Le diagnostic du système

Le système de conférence SDC est équipé d'un système de diagnostic qui contrôle le fonctionnement de tous les postes délégués raccordés. Le diagnostic du système est intégré dans le menu de l'unité centrale et n'a d'intérêt que pour le technicien du service clientèle.

Nombre de postes raccordés à une unité centrale

Vous pouvez afficher par le diagnostic du système et pour toutes les unités centrales d'un système de conférence le nombre de postes délégués raccordés à une unité centrale et la répartition des postes délégués entre les faisceaux de câbles.

Vous trouvrez cette option de diagnostic au point 7.1 du menu de commande de l'unité centrale :

Sélectionnez le menu principal [SYSTEME] avec les touches de menu / .
Pressez la touche de menu SET pour activer l'option

7.1 [N° DELEGUE]

Adr. Delegué

Communication

CU1:000-00.00.00

CU 2:000-00.00.00

CU3:000-00.00.00

CU4:000-00.00.00

7

Lanque

Conference

Vote

Sélectionnez le sous-menu [N° DELEGUE] avec les touches de menu ▼/△.
Pressez la touche de menu SET pour activer l'option. L'écran indique, triés par unité centrale, le nombre de postes délégués raccordés à une unité centrale, leur proportion par rapport au nombre total de postes raccordés et la répartition des postes délégués entre les faisceaux de câbles.

CU 1:048-25.10.13

CU 2:000-00.00.00

CU3:000-00c.00

CU4:000-00.00.00

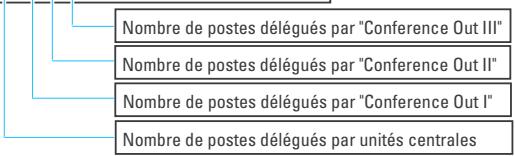

Si les postes délégués raccordés fonctionnent correctement, vous seront indiqués les paramètres suivant pour chaque unité centrale :

• le nombre total de postes délégués raccordés à l'unité centrale
• le nombre de postes délégués raccordés à la prise "Conference Out I"
• le nombre de postes raccordés à la prise "Conference Out II"
• le nombre de postes raccordés à la prise "Conference Out III"

Il est possible que le nombre de postes délégués raccordés ne corresponde pas au nombre de postes affiché à l'écran.

Example :

You've raccordé à un faisceau de cables 25 postes délegué, mais l'écran n'en affiche que 16. Il est possible que cela soit dû aux d'erreurs suivantes:

• Le sezième poste délégué ne recoit plus de données, parce qu'il est défectueux. Remplacez le 16e poste délégué.
• Le cable situé entre le 15e et le 16e poste délégué est défectueux. Remplacez le cable.
• Le 15e poste délégué est défectueux. Il recoit des données, mais ne les transmet plus en aval. Remplacez le 15e poste délégué.

Afficher l'adresse du poste délegué

Vous pouvez afficher l'adresse du poste délégué sur lequel on a pour la dernière fois appuyé sur la touche MIC, c.-à-d. le poste délégué qui a été utilisé pour la dernière fois.

Vous trouvrez cette option de diagnostic au point 7.2 du menu de commande de l'unité centrale :

Sélectionnez le menu principal [SYSTEME] avec les touches de menu / .
Presse la touche de menu SET pour activer l'option.
Sélectionnez le sous-menu [ADR. DELEGUE] avec les touches de menu / .

Dernière adresse activée par le bouton MIC: 24

Presse la touche de menu SET pour activer l'option.

L'écran affiche l'adresse du poste sur lequel on a pour la dernière fois appuyé sur la touche MIC.

Dernière adresse activée par le bouton MIC: 24

Affiche le numero du poste sur lequel on a pour la derniere fois appuyé sur la touche MIC.

Le numéro affché correspond à l'adresse du microphone, qui s'affiche également lors de l'affection des postes (voir "Exécuter l'affection des postes", page 102).

Appuyez sur la touche MIC d'un poste délegué situé sur le faisceau de câbles.

L'affichage est actualisé et un autre numéro de microphone apparait à l'écran. Si l'affichage ne s'actualise pas, le poste sur lequel vous avez enforcé la touche MIC est défectueux.

Contrôler la communication dans un faisceau de câbles

Vous trouvrez cette option de diagnostic au point 7.2 du menu de commande de l'unité centrale :

7 Langue Conférence Vote XLR-out/in Sauvegader Charger [SYSTEME]

7.2 N' délégués Adr. délégués [COMMUNICATION]

CU1:000-00.00.00 CU2:000-00.00.00
CU3:000-00.00.00 CU4:000-00.00.00

Sélectionnez le menu principal [SYSTEME] avec les touches de menu /
Presse la touche de menu SET pour activer l'option.
- Sélectionnez le sous-menu [COMMUNICATION] avec les touches de menu / .
Presse la touche de menu SET pour activer l'option.

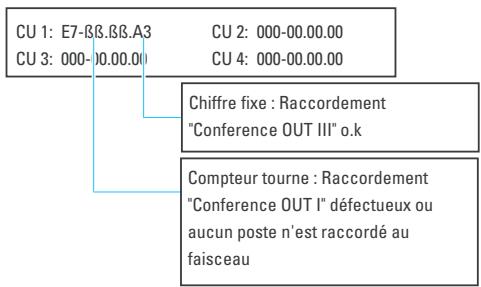

Ce point du diagnostic permet de contrôler la qualité de la transmission des données. Si l'affichage tourne, la cause peut être les erreurs suivantes :

1. Que le premier poste délégué dans le faisceau de cables est défectueux. Remplacez le premier poste délégué.

2. Le cable situé entre l'unité centrale et le premier poste délégué est défectueux. Remplacez le cable situé entre le poste délégué et l'unité centrale.

3. Un bloc d'alimentation est raccordé au début du faisceau de câbles (entre l'unité centrale et le premier poste délégué). Ce bloc d'alimentation est défectueux. Remplacez-le.

4. Le cable situé entre l'unité centrale et le premier poste délegué ou le premier bloc d'alimentation est trop long. Raccourcisse le cable (voir "Niveau d'extension possibles", page 27).

Entretien et maintenance

Nettoyez régulierement les éléments du système de conférence avec un chiffon humide. N'utilisez pas de solvant ou de détergent contenant des solvants, car ils pourraient endommager la surface des éléments.

Remplacer la protection en mousse d'un micro

Si la protection en mousse d'un microphone présente des fissures ou des trous, vous doivent la remplacer. Pour ce faire, retirez la protection et remplacez-la par une nouvelle (voir "Accessoires disponibles", page 123).

Remplacer le microphone d'un poste

Si un microphone est défectueux, faites-le replacer par un partenaire du service clientèle de Sennheiser.

Accessoires disponibles

04881	SDC PS 25	Bloc d'alimentation pour 25 postes délégué
04883	SDCCBL2	Câble système, Longueur 2 m
05114	SDCCBL3	Câble système, Longueur 3 m
04884	SDC CBL5	Câble système, Longueur 5 m
04885	SDC CBL10	Câble système, Longueur 10 m
04886	SDC CBL20	Câble système, Longueur 20 m
05321	SDCCBL80	Câble système, Longueur 80 m
P. sup.	SDC CBL	Câble système, longueur sur demande
04971	SDC Manuel D	Notice d'installation et d'utilisation, allemand
04972	SDC Manuel E	Notice d'installation et d'utilisation, anglais
04973	SDC Manuel F	Notice d'installation et d'utilisation, français
04776	Sennheiser ew 565	Jeu de récepteur stationnaire EM 500 et de micro sans fil FM SKM 500
04772	Sennheiser ew 522	Jeu de récepteur stationnaire EM 500 et d'émetteur de poche SKM 500 avec micro cravate
04767	Sennheiser ew 365	Jeu de récepteur stationnaire EM 300 et de micro sans fil FM SKM 300
04762	Sennheiser ew 322	Jeu de récepteur stationnaire EM 300 et d'émetteur de poche SK 300 avec micro cravate
03985	HD 1029	Casque d'écoute pour conférence (mono)
02146	HD 410	Casque d'écoute pour conférence (mono)
P. sup		Mousse de protection pour micro
80521		Câble, 50 m, sans connecteur (voir note ci-dessus!)
89329	MAWI 60 B	Connecteur coude à angle droit, blindé (voir note ci-dessus!)
89330	MAWI 80 SB	Connecteur coude à angle droit, blindé (voir note ci-dessus!)

Note :

Faites monter par un expert en câblage les connecteurs (89329 et 89330) sur les cables (80521)! Veuillez vous conformer au câblage des connecteurs suivant :

Connecteur DIN 45 322
Connecteur DIN 41 524

Câblage des connecteurs

Connecteur 6 broches MAWI 60 B (DIN 45 322)	Connecteur 8 broches MAWI 80 SB (DIN 41 524)	Câbles
Broche 2	Broche 3	Câble de données blanc (paire torsadée)
Broche 1	Broche 8	Câble de données bleu (paire torsadée)
Broche 3	Broche 2	Câble d'alimentation rouge (1,0 mm²)
Broche 6	Broche 6	Câble d'alimentation bleu (1,0 mm²)
Broche 5	Broche 7	Câble de données orange (paire torsadée)
Broche 4	Broche 1	Câble de données blanc (paire torsadée)
	Broches 4 et 5	Non assignées

Caracteristiques techniques

Unité centrale

Tension de secteur : 100 à 240 V (50-60 Hz)

Consommation max.: 200 VA

Tension de sortie (BUS conférence): 33 V

Courant de sortie (max.): 3,2 A

Classe de protection : 1

Fusible miniature: 2,5 AT

Domaine de température: +5 à +50 °C

Humidité de l'air max.: 95 %

Domaine de transmission : de 150 Hz à 14 kHz

Niveau de puissance sonore

duventilatour: 36dB(A)

Niveau d'entrée max.: -17 bB à +18 bB adaptable

Préamplification raccordable: 20 dB avec commutateur en position "High"

XLR AUDIO OUT:

Niveau de sortie max.: +10 bB

S/N: +88 dBA

Facteur de distorsion harmonique: < 0,1 % 3 dB au niveau d'entrée max.

INTERPRETER IN:

Niveau d'entrée max.: +10 ~bB_u

Niveau de sortie max.: +10 bB

S/N: +90 dBA

Facteur de distorsion harmonique : < 0,1 %3 dB au niveau d'entrée max.

Postedélegué

SDC 3000 DU:

Alimentation: 20 à 33 V DC

Consommation max.: env. 3 W

Domaine de température: +5 à +50 °C

Domaine de transmission : de 150 Hz à 14 kHz

Impedance du casque d'écoute: ≥ 32

Dimensions: env. 192 × 470 × 375 ~mm

Poids: env. 600 g

SDC 3000 DC supplémentaire :

écran LC avec deux endroits : grandeur visible en :

affichage 7 segments 18× 11mm

Bloc d'alimentation

Tension de secteur : 100 à 240 V (50-60 Hz)

Consommation max.: 200 VA

Domaine de température: +5 à +50 °C

Humidité de l'air max.: 95%

Niveau de puissance sonore du ventilateur : 37 dB(A)

Dimensions: (242 x 96 x 375) mm

Poids: 2,8 kg.

Vous trouvez également toutes les informations actuelles relatives aux produits Sennheiser sur Internet à l'adresse Web "www.sennheiser.com".
