MODE D'EMPLOI HMEC 356 SENNHEISER
Conseils et précautions 3
Pointsforts 4
Variantes 5
Contenu 8
Accessoires recommendés 9
Raccordement des casques micros 10
Cables de raccordement pour casques micros 10
Câblage des connecteurs 12
Possibilities d'alimentation 13
Preparation des casques micros à l'utilisation 19
Réglageduserre-tete 19
Position du microphone 20
Utilisation des casques micros 22
Commutation Marche/Arrêt du NoiseGard™ 22
Commutation Mono/Stérisé (sauf HMEC 355, HMEC 355-C, HMEC 372 et HMDC 372) 22
Réglage de volume 22
Fixation du clip de cable 23

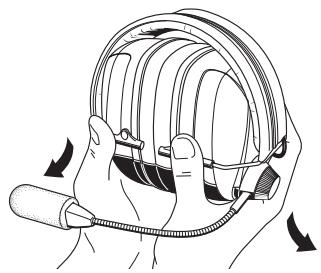

Pliage du casque 23

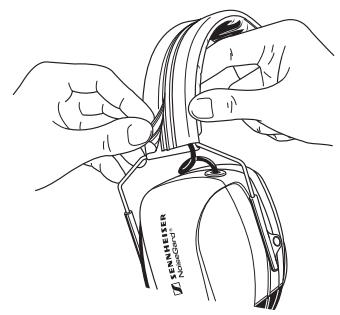

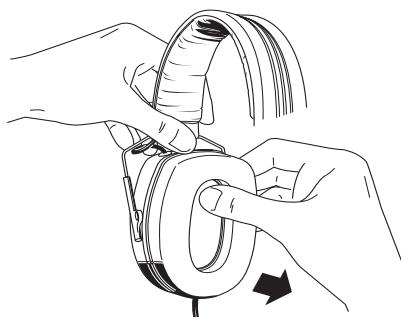

Pièces de remplacement 24

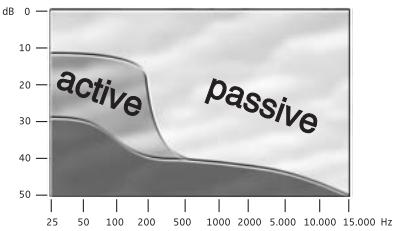

Informations utiles sur le NoiseGardTM 26
En cas de difficulté 28
Ca racteistiques techniques 30
Les HMEC 350, HMEC 352, HMEC 355, HMEC 355-C, HMEC 356, HMEC 372, HMEC 450 et HMDC 372 sont des casques micros pour pilote. De type clos, ils sont dotés de la compensation active de bruit NoiseGard™. Ils sont particulièrement recommends pour les héliocoptères et tous les avions à hélices ou turbopropulseurs.
Conseils et précautions
- Avec le système de compensation actif de bruit NoiseGard™ en fonction, vous percevez l'environnement sonore d'une façon différente (moteurs, hélices, alarmes, etc.). Avant d'utiliser votre apparéil, assurez-vous qu'avac le système NoiseGard™ actif, vous pouvez identifier cessons. Le réglage du volume doit être fait de telle façon qu'il vous permette une bonne perception des signaux d'alarme.
- Ne tentez pas de réparer vous-même votre casque micro. En cas de problème, contactez votre distributeur Sennheiser pour qu'il puisse vous porter assistance.
- Les seules pièces que vous pouvez replacer vous-même sont celles décrites plus loin dans ce manuel. Toutes les autres pièces de votre casque micro ne peuvent être replacées que par votre distributeur Sennheiser.
- Ne pas immerger le casque micro dans l'eau! Pour savoir comment le nettoyer, veuillez contacter votre distributeur Sennheiser.
Pointsforts
Casque micro NoiseGard™ HMEC 350
- Nouveau casque micro actif avec atténuation efficace des bruits environnants sur la totalité du spectre grâce au système de compensation de bruit NoiseGard™
- Le système de compensation actif de bruit NoiseGard™ assures des communications claires même dans des environnementes bruyants
- Propriétés acoustiques améliorées : par comparaison avec la gamme HMEC 300, la réponse en fréquence du casque a été optimisée de 1 à 4 kHz améliorant ainsi l'intelligibilité de façon significative
- Excellent comport grâce à un poids réduit, des oreillettes offrant un contact/agréable et un serre-tête réglable. Voiture liberté de mouvement est maximum grâce à un cable de raccordement unilatéral
- Casque repliable pour une capacité de rangement optimale et un transport facilité
- Des communications claires grâce au micro électrostatique à polarisation permanente MKE 45-1 avec sensibilité régliable
- Le micro peut être aisément positionné d'un côté ou de l'autre de la bouche grâce à un système de fixation rapide du flexible
- Contrôle de volume intégré
-
Adaptation au système d'intercom du bord via un commutateur mono/stéreo
-
Avec le système NoiseGard™ désactifé, le casque micro peut être utilisé comme un modele conventionnel
- L'alimentation du système NoiseGard™ peut être réalisée via l'alimentation du tableau de bord, une prise allume-cigare, ou un pack de piles
- Sécurité d'utilisation assurée en cas de défaut d'alimentation
- Tension d'alimentation du NoiseGard™ adaptée par l'électronique intégrée au cable d'alimentation
- Fabriqué en Allemagne, 5 ans de garantie (HMEC 450 : 10 ans de garantie)
Variantes
Casque micro NoiseGard™ HMEC 352
Le HMEC 352 diffère du HMEC 350 par les caractéristiques suivantes :
- Raccordement microphone et de l'électronique NoiseGard™ via un connecteur jack PJ-068
Casque micro NoiseGard™ HMEC 355
Le HMEC 355 diffère du HMEC 350 par les caractéristiques suivantes :
- Pas de commutateur mono/stéroides
- Raccordement casque, microphone et de l'électronique NoiseGard™ à l'alimentation du tableau de bord (12-35 V CC) via un connecteur XLR-5
Casque micro NoiseGard™ HMEC 355-C
Le HMEC 355-C differe du HMEC 350 par les caractéristiques suivantes :
- Pas de commutateur Mono/Stériso
Raccordement casque et microphone via un connecteur XLR-5
Raccordement de I'electronique NoiseGard™ via un connecteur XLR-3
Casque micro NoiseGard™ HMEC 356
Le HMEC 356 diffère du HMEC 350 par les caractéristiques suivantes :
- Raccordement casque, microphone et de l'électronique NoiseGard™ à l'alimentation du tableau de bord (12-35 V CC) via un connecteur Redel à 6 broches
Casque micro NoiseGard™ HMEC 372
Le HMEC 372 diffère du HMEC 350 par les caractéristiques suivantes :
- Pas de commutateur Mono/Stériso
Cable spiralé - Raccordement casque et microphone via un connecteur jack U-174/U à une interface haute impédance dans un hélicoptête
Casque micro NoiseGard™ HMEC 450
Le HMEC 450 diffère du HMEC 350 par les caractéristiques suivantes :
Elegant design argent
- Oreillettes similii cur
Le rembourse de l'arceau se boutonne
Casque micro NoiseGard™ HMDC 372
Le HMDC 372 diffère du HMEC 350 par les caractéristiques suivantes:
- Pas de commutateur Mono/Stériso
Cable spiralé - Micro dynamique M-87/AIC et casqueasse impédance
- Raccordement casque et microphone via un connecteur jack U-174/U à une interfaceasse impédance dans un helicoptère
Contenu
HMEC 350, HMEC 355-C, HMEC 372, HMEC 450 et HMDC 372
Casque micro
- Prise XLR-3 pour tableau de bord d'avion (alimentation par système de bord)
- Sac de rangement et de transport avec courroie d'épaule pour casque micro et accessoires
Protection anti vent pour micro (sauf HMDC 372)
- Clip de cable MZQ 2002-1 (N° Réf. 044740)
HMEC 352, HMEC 355 et HMEC 356
Casque micro
- Sac de rangement et de transport avec courroie d'épaule pour casque micro et accessoires
Protection anti vent
- Clip de cable MZQ 2002-1 (N° Réf. 044740)
Accessoires recommendés
Oreillettes gel, remplaçables (N° Réf. 450807)
Pack de piles BP-04 (N° Réf. 500357) (sauf HMEC 352, HMEC 355 et HMEC 356)
Pack de piles avec prise XLR-3 pour alimenter l'électronique NoiseGard™ des casques micros HMEC 350, HMEC 355-C, HMEC 372, HMEC 450 et HMDC 372. Quatre piles alcalines 1,5 V (IEC LR 6) assurent plus de 15 heures d'utilisation (les piles ne sont pas inclus). Longueur du cable de raccordement: 0,9 m.
ACX-11
Câbles adaptateurs (sauf HMEC 352, HMEC 355 et HMEC 356)
Sennheiser propose des cables adaptateurs spéciaux pour raccarder l'électronique NoiseGard™ des HMEC 350, HMEC 355-C, HMEC 372, HMEC 450 et HMDC 372 à l'alimentation du bord via une prise allume-cigare :
- ACX-1 - Câble adaptateur pour alimenter un casque micro
- ACX-2 - Câble adaptateur pour alimenter deux casques micros
Les câbles adaptateurs sont également disponibles avec un jack coude doté d'un fusible 7,5 A et d'un témoin de fonctionnement LED (vert):
- ACX-11 - Câble adaptateur pour alimenter un casque micro
- ACX-22 - Câble adaptateur pour alimenter deux casques micros

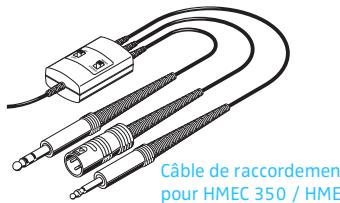

Câble de raccordement pour HMEC 350 / HMEC 450

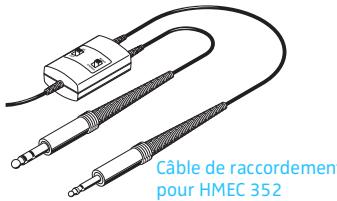

Cable de raccordement pour HMEC 352
Raccordement des casques micros
Câbles de raccordement pour casques micros
HMEC 350 et HMEC 450 :
1 jack stereo 6,35 mm pour le raccordement du casque
1 jack PJ-068 pour le raccordement du microphone
1 connecteur XLR-3 pour l'alimentation de I'electronique NoiseGardTM
HMEC 352:
1 jack stereo 6,35 mm pour le raccordement du casque
1 jack PJ-068 pour le raccordement de l'alimentation de l'électronique NoiseGard™ et du microphone
HMEC 355:
1 connecteur XLR-5 pour le raccordement du casque, de l'alimentation de l'électronique NoiseGard™ et du microphone

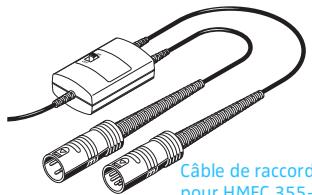

Cable de raccordement pour HMEC 355-C
Cable de raccordement pour HMEC 356
HMEC 355-C:
1 jack stereo 6,35 mm pour le raccordement du casque et du microphone
1 connecteur XLR-3 pour l'alimentation de I'électronique NoiseGard™
HMEC 356:
1 connecteur Redel à 6 broches pour le raccordement du casque, de l'alimentation de l'electronique NoiseGard™ et du microphone

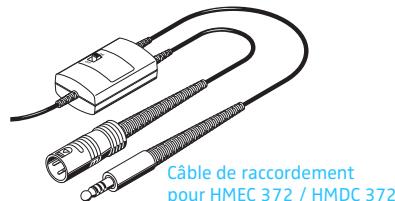

HMEC 372 et HMDC 372 :
1 jack U-174/U pour le raccordement casque et micro
1 connecteur XLR-3 pour l'alimentation de l'électronique NoiseGard™
Câblage des connecteurs
Connecteur Redel (NoiseGardTM)
1 Alim. NoiseGardTM (CC+)
2 Audio point froid CC -
3 Audio point chaud gauche
4 Audio point chaud droit
5 Micro point chaud
6 Micro point froid
Connecteur XLR-3 (NoiseGardTM)
1 Alim. NoiseGardTM (CC+)
2 Masse
3 -*
Connecteur XLR-5
HMEC 355
1 Audio point chaud
2 Audio point froid / CC-
3 Micro point chaud
4 Micro point froid
5 Alim. NoiseGardTM (CC+)
HMEC 355-C
1 Audio point chaud
2 Audio point froid
3 Micro point chaud
4 Micro point froid
5 Non assigné!
Jack stereo 6,35 mm
1 Audio point chaud gauche
2 Audio point chaud droit
3 Audio point froid
Jack U174/U
1 Micro point froid
2 Audio point chaud
3 Micro point chaud
4 Audio point froid
Jack PJ-068
HMEC 352
1 Alim. NoiseGardTM (CC+)
2 Micro point chaud
3 Micro point froid / CC -
HMEC 350
1 Non assigné!
2 Micro point chaud
3 Micro pont froid
Possibilities d'alimentation
Il existe trois possibilités d'alimentation du système de compensation active NoiseGard™ :
- Raccordement au système de bord (12-35 V CC)
- Raccordement à un pack de piles BP-04 (accessoire, sauf HMEC 352, HMEC 355 et HMEC 356)
- Raccordement à une prise allume-cigare (12-35 V CC) via un cable adaptateur (accessoire, sauf HMEC 352, HMEC 355 et HMEC 356)
La tension d'alimentation pour le système NoiseGard™ est adaptée par l'électronique intégrée au cable de raccordement.
Danger de court-circuit!
Avant demettre en fonction le NoiseGard™, assurez-vous que le systemé d'alimentation du bord est protégé par un fusible de 1 A.

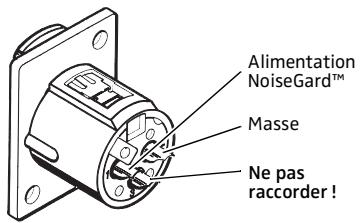

Prise XLR-3
1. Raccorder un casque micro au système de bord
L'électronique NoiseGard™ peut être raccordée à l'alimentation du bord pour des tensions comprises entre 12 et 35 V CC.
Danger de court-circuit!
Avant demettre en fonction le NoiseGard™,assurez-vous que le système d'alimentation du bord est protégé par un fusible de 1 A.
Les casques micros HMEC 350, HMEC 355-C, HMEC 372, HMEC 450 et HMDC 372 sont fournis avec une prise XLR-3 destinée à être montée dans le tableau de bord d'un avion. Ce montage doit être effectué par un technicien qualifié pour ce type d'installation.
HMEC 350 et HMEC 450 :
Raccorder le jack 6,35 mm pour le casque et le jack PJ-068 pour le micro aux prises correspondantes de votre système intercom.
Raccorder le connecteur XLR-3 à la prise XLR-3 du bord.
HMEC 352 :
Raccorder le jack 6,35 mm pour le casque et le jack PJ-068 pour le micro aux prises correspondantes de votre système intercom.
HMEC 355 :
Raccorder le connecteur XLR-5 à la prise XLR-5 de votre avion.
HMEC 355-C:
Raccorder le connecteur XLR-5 pour le casque et le micro à la prise XLR-5 de votre avion.
Raccorder le connecteur XLR-3 à la prise XLR-3 du bord.
HMEC 356 :
Raccorder le connecteur Redel à 6 broches à la prise 6 broches de votre avion.
HMEC 372 et HMDC 372 :
Raccorder le jack U-174/U pour le casque et le micro à la prise U-174/U de votre intercom.
Raccorder le connecteur XLR-3 à la prise XLR-3 du bord.
2. Raccorder un casque micro au pack de piles (sauf HMEC 352, HMEC 355 et HMEC 356)
L'électronique NoiseGard™ des HMEC 350, HMEC 355-C, HMEC 372, HMEC 450 et HMDC 372 peut aussi être alimentée via le pack de piles BP-04 (voir “Accessoires recommends” à la page 9). Le pack de piles peut être utilisé avec des piles ou des accus (les piles/accus ne sont pas inclus). Pour profiter d'une autonomie d'env. 15 heures nous vous recommendons d'utiliser des piles alcalines 1,5 V (IEC LR 6) ou des accus NiMH.
Insertion / remplacement des piles
Ouvrir le couvercle du compartment des piles.
Insérer quatre piles alcalines de type AA (IEC LR 6). Respecter la polarité lors de la mise en place des piles.
Refermer le couvercle du compartment des piles.
LED de fonctionnement et d'etat des piles
Le pack de piles dispose de deux LEDs de contrôle.
LED jaune allumée : Le pack de piles est en fonction et la capacité des piles et suffisante. LED rouge allumée : Les piles sont faibles. Remplacez-les.
Raccordement du casque micro, mise en fonction du pack de piles
Raccorder le connecteur XLR-3 du cable de raccordement à la prise XLR-3 du cable de raccordement du pack de piles.
HMEC 350 et HMEC 450: Raccarder le jack stéreo 6,35 mm pour le casque et le jack PJ-068 pour le micro aux prises correspondantes de votre intercom.
HMEC 355-C: Raccorder le connecteur XLR-5 pour le casque et le micro à la prise XLR-5 de votre avion.
HMEC 372 et HMDC 372 : Raccorder le jack U-174/U pour le casque et le micro à la prise U-174/U de votre intercom.
Mettre en fonction le pack de piles à l'aide du commutateur ON/OFF (position "ON"). La LED jaune doit s'allumer.
Note :
En utilisant le pack de piles, le commuteur ON/OFF intégré au cable de raccordement du casque micro est hors service.
Fixer le pack de piles à un vêtement
Le pack de piles peut être fixé à un vêtement à l'aide du clip de fixation, une bande Velcro est également fournie.
3. Raccorder un casque micro via un cable adaptateur (sauf HMEC 352, HMEC 355 et HMEC 356)
Sennheiser propose des cables adaptateurs spéciaux avec prise XLR-3 pour raccarder l'électronique NoiseGard™ des HMEC 350, HMEC 355-C, HMEC 372, HMEC 450 et HMDC 372 à l'alimentation du bord via une prise allume-cigare :
- ACX-1 - Câble adaptateur pour alimenter un casque micro
- ACX-2 - Câble adaptateur pour alimenter deux casques micros
Les cables adaptateurs sont également disponibles avec un jack coude doté d'un fusible 7,5 A et d'un tímein de fonctionnement LED (vert):
- ACX-11 - Câble adaptateur pour alimenter un casque micro
- ACX-22 - Câble adaptateur pour alimenter deux casques micros
Raccordement du casque micro
Raccorder le connecteur XLR-3 du cable de raccordement à la prise XLR-3 du cable adaptateur.
Raccorder le jack ou le jack coude du cable adaptateur à la prise allume-cigare.
Préparation des casques micros à l'utilisation

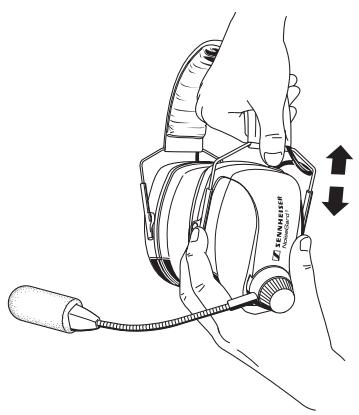

Réglage du serre-tête
Pour une bonne atténuation des bruits et un comport optimum, le serre-tête doit être ajusté en fonction de votre tête :
Placer le casque micro, la bande du serre-tete sur le dessus de votre tete.
Ajuster la longueur du serre-tête :
- Vos oreilles doivent être complètement à l'intérieur des oreillettes.
- Vous ne devez ressentir qu'une légère pression sur vos oreilles.
- Un comport optimum est assure.
Note :
Assurez-vous qu'aucun cable ne vient se prendre dans le serre-tete lorsque vous l'ajustez. Dans le cas contraire il y a un risque d'endommager le cable.
Mettre en fonction la compensation active NoiseGard™ en plaçant le commutateur ON/OFF sur "ON" (voir "Commutation Marche/Arrêt du NoiseGard™" à la page 22).
Parfaire le réglage pour une efficacité optimum, surtout en environnement bruyant.
Position du microphone

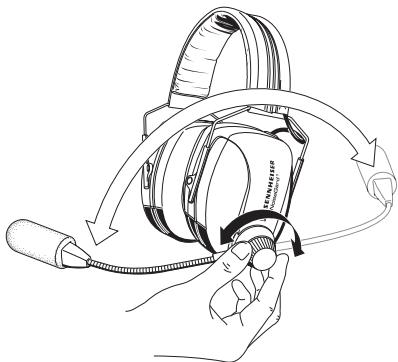

Déplacement du flexible de micro
Le flexible de micro peut être placé d'un côté ou de l'autre de la bouche.
Desserrer le système de fixation rapide.
Tournier le flexible de 180^
Resserrer le système de fixation rapide.

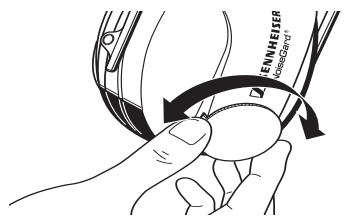

Positionner le micro devant le coin de votre bouche
Les HMEC 350, HMEC 352, HMEC 355, HMEC 355-C, HMEC 356, HMEC 372 et HMEC 450 sont dotés d'un flexible micro. Pour un rendement optimum, le micro doit être positionné au coin de la bouche. Maintenir une distance d'env. 2 cm entre le micro et la bouche.
Pour positionner le micro du HMDC 372, procéder de la façon suivante :
Ajuster la longueur du support micro de façon à ce que le micro soit place au coin de votre bouche. Pour ce faire, desserrer la fixation rapide et ajuster la longueur du support micro.
Tirer la partie mediane du support micro vers la bouche jusqu'à ce que la distance micro/bouche soit d'env. 2 cm.
Orienter le micro pour parfaire le réglage.
Utilisation des casques micros
Commutation Marche/Arrêt du NoiseGard™
Avec le système de compensation de bruit NoiseGard™ hors fonction, le casque micro peut être utilisé comme un modele conventionnel.
Pourmettre en marche le système NoiseGard™,placez le commutateur ON/OFF sur "ON". Quand le pack de piles BP-04 estutilisé,placez le commutateur ON/OFF du NoiseGard™ sur"ON"etutilisezle commutateur ON/OFFdu packde piles.
Commutation Mono/StéRéo (sauf HMEC 355, HMEC 355-C, HMEC 372 et HMDC 372)
En général, vous receivez un son mono. Le commutateur Mono/Stéréo doit alors être placé sur "Mono". Lors de l'utilisation d'un système intercom stéréo, placez le commutateur Mono/Stéréo sur "Stéréo".
Réglage de volume
L'exposition à dessons de très fort niveau peut être la cause de dommages irréversibles de l'audition!
Régler le contrôle de volume sur une valeur moyenne. Assurez-vous que vous pouvez entendre lessons importantes comme les signaux d'alarme.
Fixation du clip de cable
Le cable du casque peut être fixé au moyen d'un clip. Guidez le cable sur le clip comme indiqué sur l'illustration ci-contre. Fixez le clip sur les vêtements et ajustez le cable de façon à ce qu'il ne vous dérange pas.
Pliage du casque
Pour facilitier le rangement et le transport, les oreillettes du casque peuvent être repliées à l'intérieur du serre-tête.
Pour déplier le casque, saisir les oreillettes et les tirer vers le bas à l'extérieur du serretête.
Pieces de remplacement
Les pièces suivantes sont disponibles chez votre distributeur Sennheiser :
Protection antivent pour MKE 45-1 N° Ref. 075823
Coussinets d'oreilles pour tous les modèles sauf HMEC 450 N° Réf. 077966
Coussinets d'oreilles pour HMEC 450 N° Ref. 085764
Coussinets d'oreilles doux pour HMEC 450 N° Ref. 089382
- Rembourse de l'arceau N° Ref. 086628
- Clip pour cable MZQ 2002-1 N° Réf. 044740
- Sac de rangement et de transport avec courroie d'épaule N° Réf. 078366
Remplacement de la protection antivent
Si la protection antivient est endommagée ou présente des trous, vousdez la replacer. Retirer la protection antivent du micro. Faire glisser doucement la nouvelle protection et s'assurer qu'elle est convenablement mise en place.
Remplacement des coussinets d'oreilles
Remplacer les coussinets d'oreilles dés qu'ils sont endommagés. Saisir l'arrière du coussinet et tirer vers vous de façon à le désolidariser de l'oreillette. Coller un nouveau coussinet sur l'oreillette.
Remplacement du rembourse de l'arceau
Remplacer le rembourse de l'arceau dess qu'il est endommaged.
Tirer sur la fixation ressemblant à une fermeture Éclair se trouvant sur le rembourse, puis enlever le rembourse use.
Mettre en place le nouveau rembourse, tout autour de l'arceau.
Tirer sur les bords du nouveau rembourse, de façon à ce que les dispositifs de fixation se retrouvent face à face et débordent légèrement l'un sur l'autre.
Faire se rejoindre les deux bords de cette fermeture Éclair.
Remplacement du rembourse de I'arceau du HMEC 450
Remplacer le rembourse de l'arceau dess qu'il est endommaged.
Ouvrir les bouton-pressions du rembourse et enlever le rembourse.
Mettre en place le nouveau rembourse, tout autour de l'arceau.
Tirer sur les deux cotsés du rembourse et refermer les bouton-pressions.
Informations utiles sur le NoiseGard™
Le principe NoiseGardTM
Aujourd'hui, le bruit est l'un des principaux facteurs de stress. Des recherches ont montré que le bruit affecte le système nerveux, pouvant entraîner de la fatigue, une baisse de concentration, de l'irritabilité et de la tension. Lorsque le niveau sonore est très élevé, il peut survenir des dommages irréversibles de l'audition.
Ce problème concerne particulièrement les pilotes. Dans le cockpit d'un jet, le niveau de bruit dépasse souvent 80 dB(A) et 90, voir même 97 dB(A) dans les apparils à turbopropulseurs. Durant le décollage et l'atterrissage, le niveau de bruit est encore plus élevé. Pour comprendre les communications radio dans ces conditions, il faut monter le niveau du signal à une valeur de l'ordre de 95 dB(A). Subir en permanence une telle aggression sonore explique que de nombreux pilotes doivent arrêter prématurément leur activité professionnelle, se voyant même parfoissterolir leur licence.
Les casques micro anti-bruit attenuent effectivement les bruits de moyennes et haute fréquences, mais les bruits de basses fréquences comme les bruits d'air, les moteurs, qui sont les bruits dominants dans les avions actuels, ne sont que très peu attenués. Pour répondre à ce problème, Sennheiser a développé un système de compensation active du bruit, le NoiseGard™, combinant une excellente protection passive et une atténuation active très efficace du bruit sur toute l'étendue du spectre audio. Le bruit est réduit dans son ensemble et le niveau d'écoute des communications radio peut être abaisse, le pilote pouvant toujours percevoir lessons liés à la sécurité (alarmes, moteurs, etc.).
Le NoiseGard™ opère selon le principe suivant : un signal de niveau sonore et de contenu spectral identique au bruit, mais en opposition de phase, est généré dans le casque. Sachant que deux signaux en opposition de phase s'annulent, le NoiseGard™ assure de la sorte une très forte atténuation du bruit.
La compensation active du bruit est réalisée comme suit : chaque oreillette contient un micro, un circuit d'analyse et un transducteur. Les micros captent la totalité du son dans chaque oreillette, à la fois le signal radio et les bruits indésirables. Le signal est amplifié et le signal radio en est soustrait. Le signal résultat (du bruit) est filtré et inversé en phase et le signal radio est ajoute à nouveau. Finalement, le signal est amplifié dans son ensemble et réinjecté dans les oreillettes. comme seules les composantes de bruit du signal sont inversées, le bruit ambient correspondant se trouve annulé dans les oreillettes. Le signal radio n'est pas affecté car il n'est pas traité par le circuit de compensation.
Le schéma montre la compensation apportée par le NoiseGard™ : la protection passive atténue effectivement les bruits de moyennes et haute fréquences. L'effect décroît rapidement vers les fréquences basses. Par contre, NoiseGard™ et protection passive apportent globalement une réduction du bruit d'env. 25 dB dans la bande 25–500 Hz. Au total, l'atténuation procurée par NoiseGard™ et protection passive atteint 30 dB sur toute l'étendue du spectre. Une réduction de 10 dB est perché subjectivement comme une réduction de moitié du volume sonore. En conséquence, une réduction de bruit de 10 dB correspond à une diminution des bruits indésirables de 50 %.
En cas de dificulté
Si un problème apparait, et ne fait pas partie de la liste ci-dessous, veuillez contacter votre distributeur Sennheiser.
| Problème | Causes possibles / Solutions |
| Communications claires, mais compensation de bruit inactive | L'électronique NoiseGardTM n'est pas en fonction. ► Vérifier que le commutateur ON/OFF est positionné sur “ON”. Le connecteur XLR-3 est peut-être débranché de sa source d'alimentation. ► Vérifier si le connecteur XLR-3 est correctement branché sur sa source d'alimentation. Alimentation par l'avion : un fusible est défectueux. ► Vérifier les fusibles. Alimentation par piles (sauf HMEC 352, HMEC 355 et HMEC 356) : les piles sont faibles. ► Vérifier que la LED jaune du pack de piles est allumée. Si la LED rouge est allumée, replacer les piles. |
| Compensation active du bruit en fonction, mais communications à un niveau très faible | Le contrôle de volume est régé trop bas. ► Vérifier le réglage de volume sur le casque. La connexion casque est peut-être débranchée (sauf HMEC 355, HMEC 355-C et HMEC 356). ► Vérifier que le jack du casque est correctement raccordé. |
| Compensation active du bruit mais réduction de l'intelligibilité | La connexion microphone est peut-être débranchée (sauf HMEC 355, HMEC 355-C et HMEC 356). ► Vérifier que le jack du micro est correctement raccordé. |
| Communications perçues seulement d'une oreille (uniquement HMEC 350, HMEC 352, HMEC 356 et HMEC 356) | Vous utilisez un système d'intercom stéréo, mais le casque micro est en mode mono. ► Vérifiez que le commutateur Mono/Stéréo est bien sur "Stéréo". Vous receivez une source mono, mais le casque micro est en mode stéréo. ► Vérifiez que le commutateur Mono/Stéréo est bien sur "Mono". |
Caracteristiques techniques
| HMEC 350 | HMEC 352 | HMEC 356 | HMEC 450 | |
| Casque | ||||
| Principe transducteur | dynamique | |||
| Couplage oreille | circumaural, fermé | |||
| Réponse en fréquence | 45-15.000 Hz | |||
| Impédance nominale active/passive | 300/150 Ω, mono | |||
| 600/300 Ω, stéréo | ||||
| Atténuation active et passive | >25-40 dB | |||
| Pression acoustique max. | 120 dB (±5 %) | |||
| Pression de contact | approx. 10 N | |||
| Microphone avec préamplificateur | ||||
| Principe transducteur | capsule mic statique à polarisation permanente à compensation du bruit, MKE 45-1 | |||
| Réponse en fréquence | 300-5.000 Hz | |||
| Sensibilité | - | |||
| Pression acoustique max. | 120 dB | |||
| Impédance de charge min. | 150 Ω | |||
| Tension de sortie | 400 mV ± 3 dB à 114 dB (selon RTCA/DO 214) | |||
| Tension d'alimentation | typ. 16 V CC (8-16 V CC, approx. 8-25 mA, selon RTCA/DO 214) | |||
\section*{Caracteristiques générales}
Cable deraccordement
Poids sans cable
Alimentation NoiseGardTM
Consommation
Fusible
Connecteurs
Contrôles
Temperature
Autonomie pack de piles (sauf HMEC 352 et HMEC 356)
HMEC 350
| 1,5 m, unilatéral | |||
| 370 g | |||
| 12-35 V CC | |||
| 27 mA (hors signal), max. 80 mA | |||
| 500 mA | |||
| jack stéréo 6,35 mm pour casque, jack PJ-068 pour micro, XLR-3 pour NoiseGardTM | jack stéréo 6,35 mm pour casque, jack PJ-068 pour micro et NoiseGardTM | connecteur Redel à 6 broches pour casque, micro et NoiseGardTM | jack stéréo 6,35 mm pour casque, jack PJ-068 pour micro, XLR-3 pour NoiseGardTM |
| commutateur Mono/Stéréo commutateur ON/OFF pour NoiseGardTM contrôle de volume pour casque | |||
| utilisation -15 °C ... +55 °C | |||
| stockage -55 °C ... +55 °C | |||
| avec piles alkalines (4 x AA, 1,5 V) : approx. 15 heures avec accus NiMH : approx. 15 heures | |||
HMEC 352
HMEC 356
HMEC 450
Caracteristiques techniques
| HMEC 355 | HMEC 355-C | HMEC 372 | HMDC 372 | |
| Casque | ||||
| Principe transducteur | dynamique | |||
| Couplage oreille | circumaural, fermé | |||
| Réponse en fréquence | 45-15.000 Hz | |||
| Impédance nominale active/passive | 300/150 Ω, mono | 50/35 Ω, mono | ||
| Atténuation active et passive | >25-40 dB | |||
| Pression acoustique max. | 120 dB (±5 %) | |||
| Pression de contact | approx. 10 N | |||
| Microphone avec préamplificateur | ||||
| Principe transducteur | capsule mic statique à polarisation permanente à compensation du bruit, MKE 45-1 | capsule mic dynamique, à compensation du bruit, M-87/AIC | ||
| Réponse en fréquence | 300-5.000 Hz | 500-4.000 Hz | ||
| Sensibilité | - | 1,8-4 μV / 74 dB à 5 Ω | ||
| Pression acoustique max. | 120 dB | - | ||
| Impédance de charge min. | 150 Ω | - | ||
| Tension de sortie | 400 mV ± 3 dB à 114 dB (selon RTCA/DO 214) | - | ||
| Tension d'alimentation | typ. 16 V CC (8-16 V CC, approx. 8-25 mA, selon RTCA/DO 214) | - | ||
\section*{Caracteristiques générales}
Cable deraccordement
Poids sans cable
Alimentation NoiseGardTM
Consummation
Fusible
Connecteurs
Contrôles
Temperature
Autonomie pack de piles (sauf HMEC 355
HMEC 355
HMEC 355-C
HMEC 372
HMDC372
1,5 m, unilatéral | câble spiré, unilatéral
370g
12-35 V CC
27 mA (hors signal), max. 80 mA
500 mA
XLR-5 pour casque, XLR-5 pour casque
micro et NoiseGard™ | et micro,
et micro,
XLR-3 pour NoiseGardTM
jack U-174/U pour casque et micro,
XLR-3 pour NoiseGardTM
commutateur ON/OFF pour NoiseGard™
contrôle de volume pour casque
utilisation -15^ +55^
stockage -55°C ... +55°C
avec piles alkalines (4 x AA, 1,5 V) : approx. 15 heures
avec accus NiMH : approx. 15 heures
Déclaration de Conformité
Sennheiser electronic GmbH & Co. KG déclarons que ces apparèils sont conformes aux prescriptions fondamentales dans la Directive de la CEE 89/336/EEC et 73/23/EEC.
Document de Garantie
La période de garantie pour ce produit Sennheiser est de 5 ans à compter de la date d'achat. Sont exclues, les batteries rechargeables ou jetables livrées avec le produit. En raison de leurs caractéristiques ces produits ont une durée de vie plus courte liée principalement a la fréquence d'utilisation.
La période de garantie commence à la date de l'achat. Pour cette raison, nous vous recommendons de conserver votre facture comme preuve d'achat. Sans cette preuve – qui est vérifiée par Sennheiser – aucune prise en compte de la garantie ne pourrait être retenue.
La garantie comprend, gratuitement, la remise en etat de fonctionnement du materiel par la reparation ou le remplacement des pieces defectueuses ou dans le cas ou la reparation n'est pas possible, par echange du materiel. L'utilisation inadequate (mauvaise utilisation, degats mecaniques, tension electrique incorrecte), sont exclus de la garantie. La garantie est invalidée en cas d'intervention par des personnes non autorises ou des stations de reparation non agrées.
Pour faire jouer la garantie, returnez l'appareil et ses accessoires, accompagne de la facture d'achat, a votre distributeur/agree. Pour éviter des dégats durant le transport il est recommendé d'utiliser l'emballage d'origine. Notre droit légal de recours contre le vendeur n'est pas limité par cette garantie.
La garantie peut etre revendiquée dans tous les pays à l'extérieur des Etats-Unis a condition qu'aucune loi nationale n'en invalidate les termes.
Sennheiser electronic GmbH & Co. KG
