| Type de produit | Télécopieur (fax) de table |
| Dimensions (L x P x H) | 340 x 220-235 x 133-272 mm (avec extension du support papier) |
| Poids | Environ 2,5 kg |
| Alimentation | 220-240 VCA ou 110-240 VCA, 50-60 Hz (voir plaquette sous l'appareil) |
| Consommation électrique | Attente : ~4 W, Max : ~35 W |
| Affichage | Écran LCD 16+16 caractères |
| Compatibilité | ITU T30, compression MH/MR/MMR |
| Vitesse de transmission | 9600 bps avec fallback automatique (7200/4800/2400) |
| Mémoire de réception | Jusqu'à 19 pages (format ITU-TS n°1) |
| Capacité du chargeur de documents | ADF automatique : 5 feuilles A4 (70-90 g/m²), manuel : 1 feuille (70-110 g/m²) |
| Format de papier supporté | Papier ordinaire A4 (210 x 297 mm) |
| Capacité du bac papier | Jusqu'à 40 feuilles (80 g/m²) |
| Largeur d'impression maximale | 204 mm |

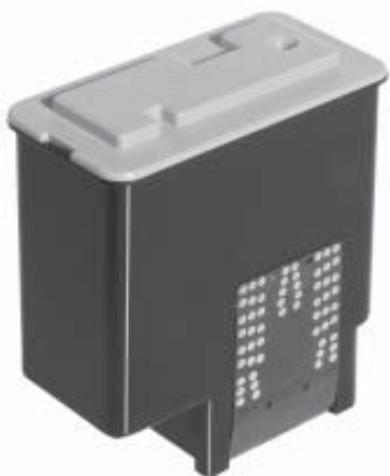

| Tête d'impression | Jet d'encre monochrome, code B0336F |
| Résolution de lecture | Horizontale : 8 points/mm, Verticale : Standard 3,85 lignes/mm, Fine 7,7 lignes/mm |
| Fonctions principales | Émission, réception, copie, téléphonie, numérotation rapide/abrégée, émission différée, multidiffusion, réception par relève (polling) |
| Entretien et nettoyage | Nettoyage du lecteur optique, des contacts électriques de la tête d'impression, de la carrosserie ; remplacement de la tête d'impression |
| Sécurité | Débrancher en cas d'orage ; ne pas verser de liquide ; ne pas réparer soi-même ; utiliser uniquement des têtes d'impression originales |
| Pièces détachées et réparabilité | Tête d'impression remplaçable (code B0336F) ; assistance technique via le fabricant |
| Informations générales | Fabricant : Olivetti Tecnost, S.p.A., Via Jervis 77, 10015 Ivrea, Italie |
FOIRE AUX QUESTIONS - FAX-LAB 95 OLIVETTI
Questions des utilisateurs sur FAX-LAB 95 OLIVETTI
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Fax au format PDF gratuitement ! Retrouvez votre notice FAX-LAB 95 - OLIVETTI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FAX-LAB 95 de la marque OLIVETTI.
MODE D'EMPLOI FAX-LAB 95 OLIVETTI
11020 ARNAD (Italie)
Olivetti Tecnost, S. p. A.
Via Jervis, 77 - 10015 Ivrea
ITALIE
Tous droits réservés
Fabricant :
Le constructeur se réserve le droit d'apporter des modifications au produit décrit dans cette documentation à tout moment et sans préavis.
Cet équipement a reçu l'agrément, conformément à la décision 482/98/CE du Conseil, concernant la connexion paneuropéenne de terminal unique aux réseaux téléphoniques publics commutés (RTPC). Toutefois, comme il existe des différences d'un pays à l'autre entre les RTPC, l'agrément en soi ne constitue pas une garantie absolue de fonctionnement optimal à chaque point de terminaison du réseau RTPC. En cas de problème, contactez en premier lieu le fournisseur du produit.
Le fabricant déclare, sous sa responsabilité exclusive, que ce produit est conforme à la directive 1999/05/CE.
La conformité est garantie par le label (C) appliqué sur le produit même.
Déclaration de compatibilité réseau
Nous déclarons que ce produit a été conçu pour fonctionner au sein de tous les réseaux des pays de la Communauté Européenne, de la Suisse et de la Norvège.
Dans chaque pays, la pleine compatibilité réseau pourrait dépendre de la prédisposition adéquate des interrupteurs logiciels nationaux. En cas de problème concernant la connexion à des réseaux autres que les réseaux RTPC CE, contactez votre centre d'assistance technique national.
Nous attirons votre attention sur les actions suivantes qui peuvent compromettre la conformité attestée ci-dessus et les caractéristiques du produit :
- Alimentation électrique erronée.
- Installation ou utilisation erronée ou non conforme aux indications exposées dans le manuel d'utilisation fourni avec le produit.
- Remplacement de composants ou d'accessoires originaux par des pièces non approuvées par le constructeur, ou effectué par du personnel non autorisé.
La prise doit être facilement accessible et doit se couvrir à proximité du fax. Pour déconnecter l'appareil du réseau électrique, débranchez la fiche du câble d'alimentation.
Notepourl'utilisateurfrançais
La réitération d'un numéro dont la connexion n'a pas abouti ne peut être effectuée (automatiquement ou manuellement) plus de cinq fois dans l'intervalle d'une heure. Après cinq tentatives, le numéro sélectionné sera désactivé. En cas de recomposition du même numéro, l'écran affichera le message "NUMERO BRULE". Cet état est indiqué par le code "BL" dans les rapports des activités de connexion.
Pour réactiver le numéro, il suffit d'effacer l'activité de connexion liée à celui-ci ou de relancer l'émission.
Avant l'utilisation
CONSULTATION DU MANUEL
REMARQUES CONCERNANT LE RECYCLAGE
PRECAUTIONS CONCERNANT LA SECURITE
PARAMETRES D'INSTALLATION ET DE CONFIGURATION....... I
APERCU Du telecopieur II
TABLEEAUDBORD
COMPOSANTS IV
Utilisation immediate v
CONTENU DE L'EMBALLAGE V
ENVIRONNEMENT D'INSTALLATION V
CONNEXION AU RESEAU TELEPHONIQUE ET AU SECTEUR ELECTRIQUE V
DEFINITION DES PARAMETRES INDISPENSABLES POUR UN CORRECT FONCTIONNEMENT VI
DEFINITION DE LA LANGUE ET DU PAYS DE DESTINATION... VI
DEFINITION DE LA DATE ET DE L'HEURE VII
MODIFICATION DE LA DATE ET DE L'HEURE VIII
DEFINITION DU NOM ET DU NUMERO DE FAX VIII

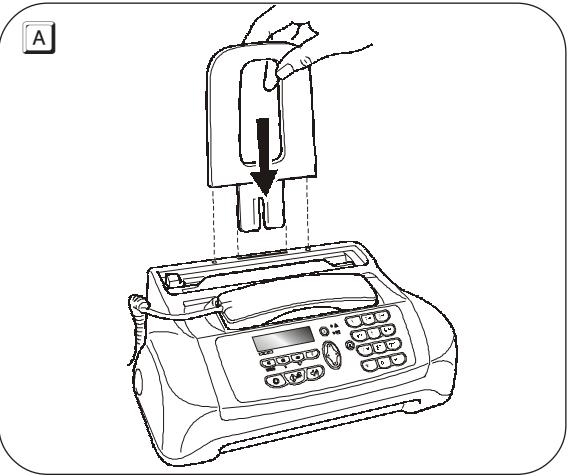

PREPARATION POUR L'UTILISATION X
EMISSION XII
LES ORIGINAUX QUE VOUS POUVEZ UTILISER XII

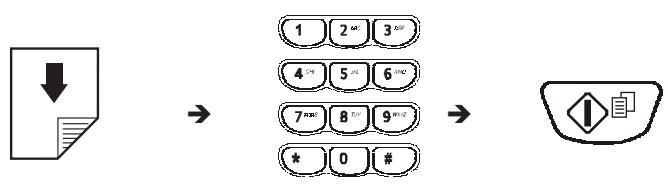

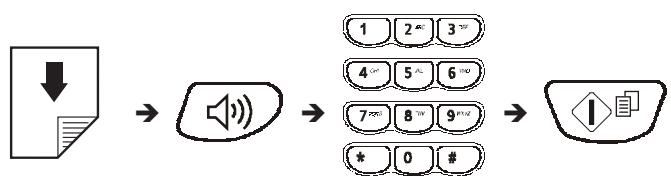

EMISSION D'UN ORIGINAL XIII
EMISSION AVEC ECOUTE DES TONALITES DE LIGNE...... XIII

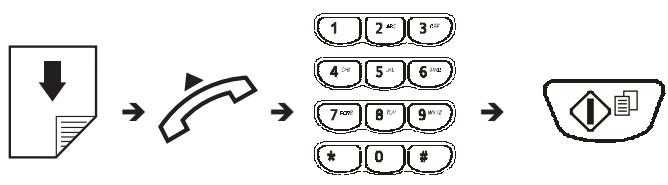

EMISSION AVEC DECROCHEMENT DU COMBINE TELEPHONIQUE XIII
RECEPTION XIII
CHOIX DU MODE DE RECEPTION XIII
Le manuel est divisé en deux sections principales : la première section, composée des chapitres "Aperçu du télécopieur" et "Utilisation immédiate", vous fournit une description sommaire du télécopieur, et vous permet de l'installer et de l'utiliser immédiatement, en n'exploitant toutes qu'une faible partie de son potentiel. Au terme de cette phase initiale, vous pouvez consulter la seconde section du manuel : cette section décrit de façon plus approfondie le télécopieur et ses nombreuses fonctions.
Remarques concernant le recyclage
Ne jetez en aucun cas le télécopieur dans les ordures ménagères. Informez-vous auprès de votre mairie pour connaître la procédure correcte de mise au rebut. Respectez les normes correspondantes en vigueur.
La boîte en carton, le plastique contenu dans l'emballage et les parties composant le télécopieur peuvent être recyclés, conformément aux normes en vigueur dans votre pays.
Risques de decharge electrique
- Ne réparez jamais le télécopieur personnellement : le retrait de la carrosserie vous expose à des risques de décharges électriques ou d'autre nature. Contactez toujours un technicien qualifié.
- En cas d'orage, déconnectez l'appareil de la prise secteur et de la prise téléphonique, pour éviter tout endommagement du télécopieur.
- Ne versez aucun liquide sur le télécopieur, et ne l'exposez jamais à l'humidité. Si un liquide pénètre à l'intérieur de l'appareil, déconnectez-le immédiatement de la prise secteur et de la prise téléphonique. Avant de le réutiliser, faites-le réparer par un technicien qualifié.
- N'exposez jamais le télécopieur aux températures. Raccordez le télécopieur à une prise électrique murale, uniquement si celle-ci est conforme aux normes en vigueur. Pour débrancher l'appareil du secteur électrique, tirez la fiche, et jamais le câble d'alimentation.
- Ne touchez jamais le câble ou la fiche d'alimentation si vos mains sont humides.
- Ne pliez ou n’écrasez jamais le câble d'alimentation électrique. Éloignez-le également des sources de chaleur.
- Avant d'effectuer toute opération de nettoyage, déconnectez l'appareil du secteur électrique.
- Avant d'utiliser le télécopieur, vérifie qu'il n'est pas endommagé et qu'il n'a subi aucun choc. Le cas échéant, faites-le contrôler par un technicien qualifié.
- Le télécopieur et ses accessoires sont emballés dans un film plastique. Ne laissez jamais des enfants sans surveillance jouer avec le matériel d'emballage.
Risques d'incendie
- Si vous n'utilisez pas le télécopieur pendant une longue période, déconnectez-le de la prise d'alimentation : vous évitez ainsi que des interférences ou des coupures de secteur puissent l'endomager.
Risques d'accident
- Placez le télécopieur sur une surface stable et horizontale, afin d'éviter des chutes qui pourraient blesser des personnes ou endommager le produit.
- Placez le câble d'alimentation de façon à ce qu'il ne puisse pas être piétiné et qu'il ne puisse pas provoquer de chute.
- Ne laissez jamais des enfants sans surveillance utiliser ou jouer avec le télécopieur.
Precautions concernant l'utilisation
- Evitez que le télécopieur entre en contact avec des liquides ou de la vapeur. Ne l'installez pas à proximité de sources de chaleur ou dans des lieux poussièreux. Ne l'exposez pas à la lumière directe du soleil.
- Ménagez un espace libre suffisant autour du télécopieur pour autoriser une bonne ventilation.
- Les conditions d'utilisation idéales prévoient une température de 5°C à 35°C et un taux d'humidité compris entre 15% et 85%.
- Éloignez également le télécopieur d'autres dispositifs électriques ou électroniques pouvant générer des interférences (appareils de radio, de télévision, etc.).
- En cas de coupure de courant ou d'interruption de l'alimentation, vous ne pouvez ni effectuer ni recevoir un appel téléphonique, car le pavé numérique est désactivé.
- En cas d'urgence, si vousvez absolument effectuer un appel, vous pouvez utiliser un téléphone homologué par le gestionnaire du réseau. Raccordez ce téléphone au télécopieur (dans les pays prévoyant ce type de connexion), ou raccordez-le directement à la prise murale du réseau téléphonique.
- Ménagez un espace suffisant devant la fente d'expulsion des originaux émis et copiés, afin que ceux-ci ne tombent pas au sol.
Utilisation conforme
L'appareil a été conçu uniquement pour émettre, recevoir et photocopier des documents originaux. Vous pouvez également l'utiliser en tant que téléphone. Tout autre usage est considéré comme non conforme, en particulier la connexion directe à une ligne ISDN (RNIS). Toute utilisation non conforme entraîne l'annulation de la garantie.
Parametres d'installation et de configuration
Les valeurs prédéfinies pour les paramètres nationaux d'installation et de configuration peuvent varier en fonction des exigences d'homologation ou des nécessités de certains utilisateurs. Par conséquent, ces valeurs ne correspondent pas obligatoirement à celles mentionnées dans ce manuel, et nous vous conseillons d'imprimer ces valeurs avant de les modifier.

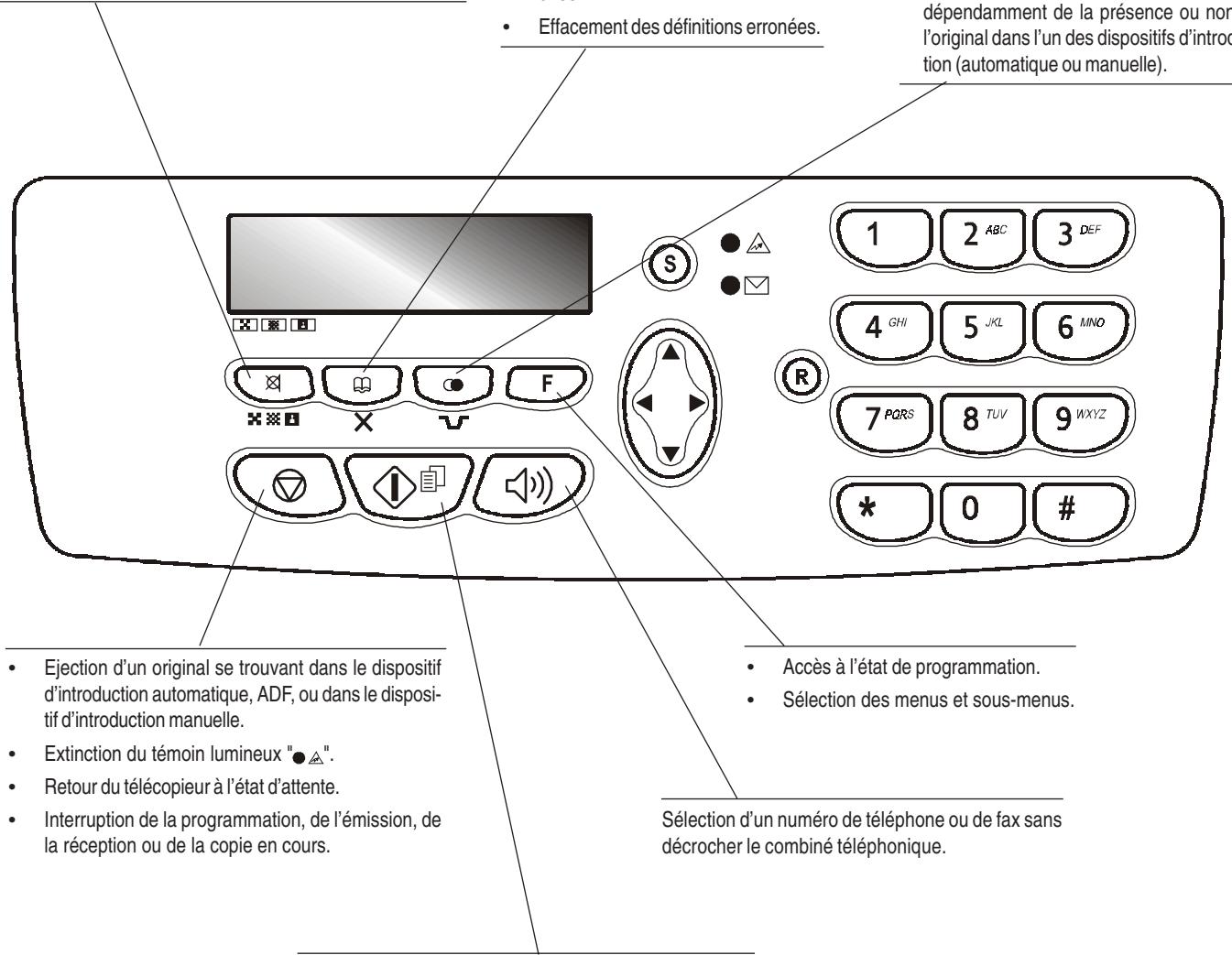

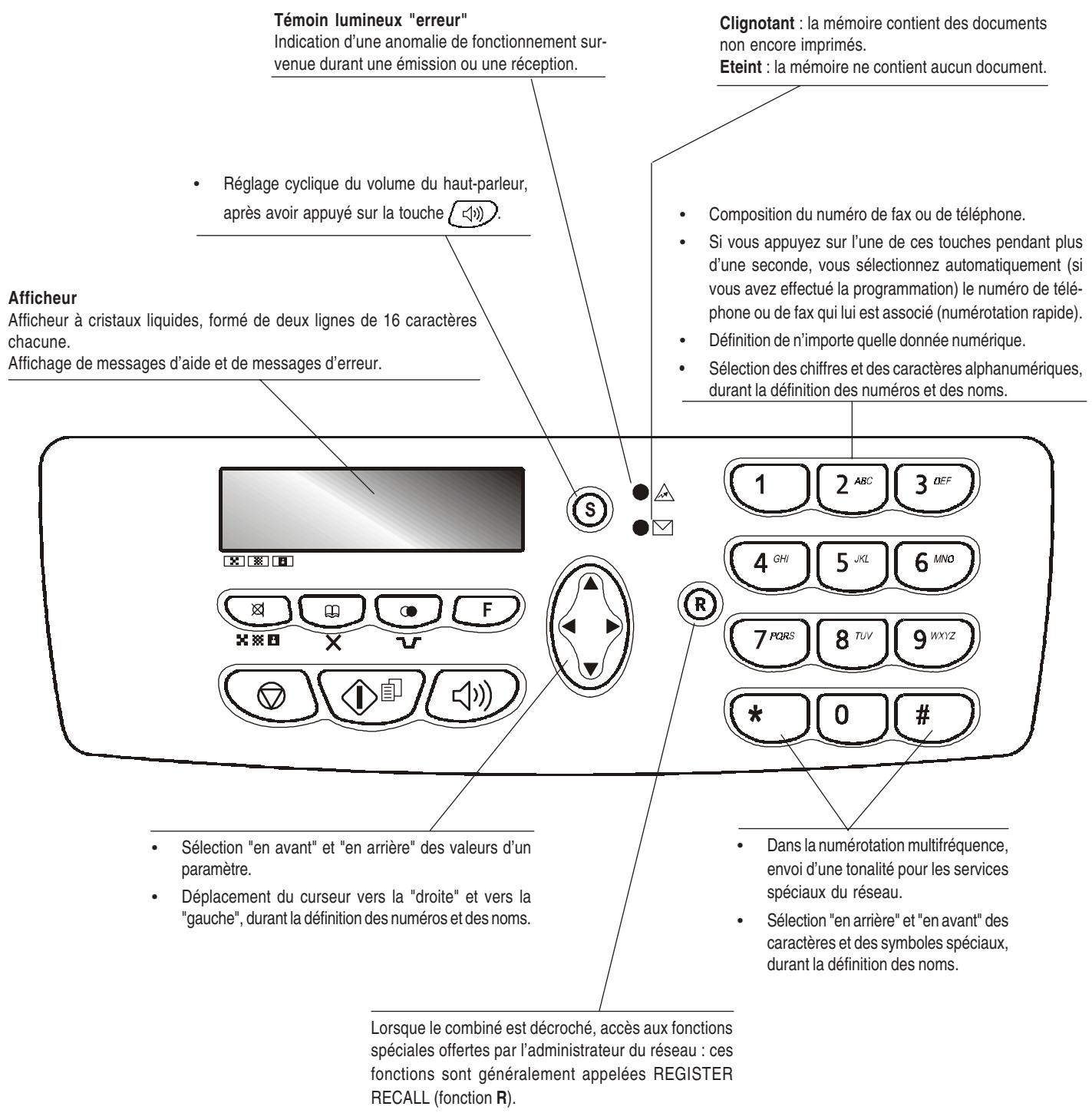

Tableau de BORD
- Réglage de la résolution des originaux à émettre et à copier (uniquement si l'original est inséré dans le dispositif d'introduction automatique, ADF, ou dans le dispositif d'introduction manuelle).
- Durant une conversation téléphonique, placement de la ligne en état d'attente (avec le combiné téléphonique décroché).
- Suivie de la pression de deux touches numériques (01-50), cette touche permet de sélectionner automatiquement (si vous avez effectué la programmation) le numé
- Insertion d'une pause durant la composition directe du numéro de téléphone ou de fax.
- Visualisation de la liste des 10 derniers numéros de fax ou de téléphone composés (appels sortants) ou des 20 derniers numéros qui ont appelé et auxquels vous n'avez pas répondu (appels entrants), indépendamment de la présence ou non de l'original dans l'un des dispositifs d'introduction (automatique ou manuelle).
Lancement de la réception. - Après avoir composé le numéro de fax, lancement de l'émission (uniquement si l'original est inséré dans le dispositif d'introduction automatique, ADF, ou dans le dispositif d'introduction manuelle). - Confirmation de la sélection des menus, sous-menus, paramètres et valeurs correspondantes, et passage à l'étape suivante. Lancement de la copie (uniquement si l'original est inséré dans le dispositif d'introduction automatique, AA, ou dans le dispositif d'introduction manuelle).

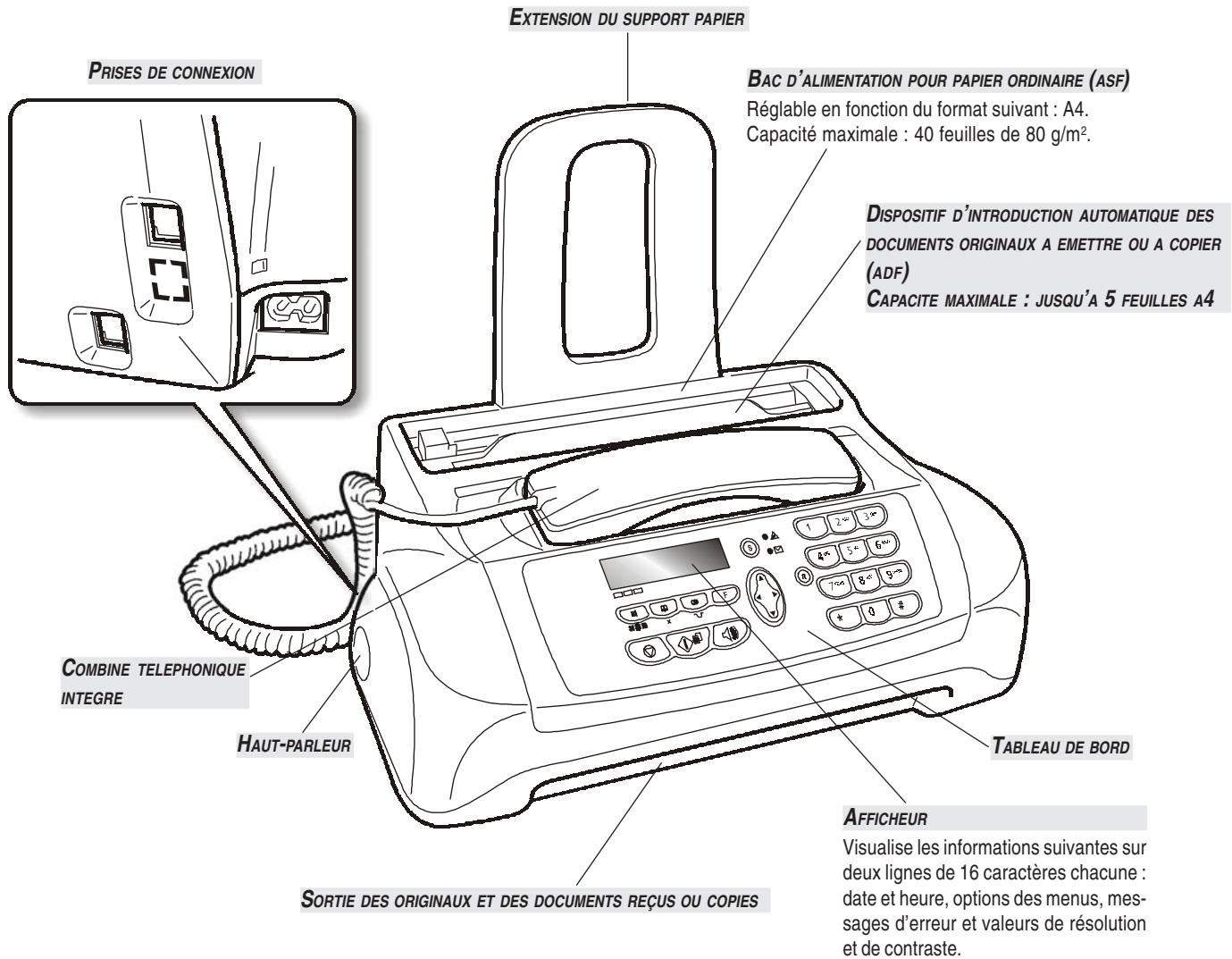

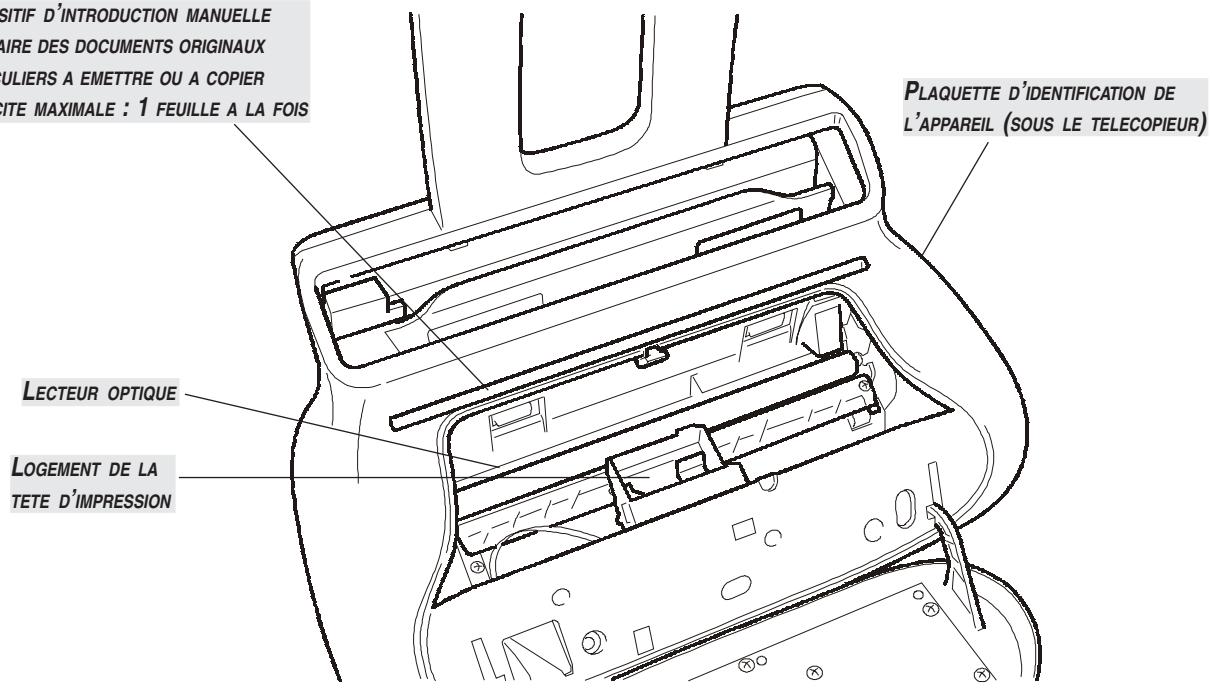

Les figures illustrent les composants externes et internes du télécopieur.

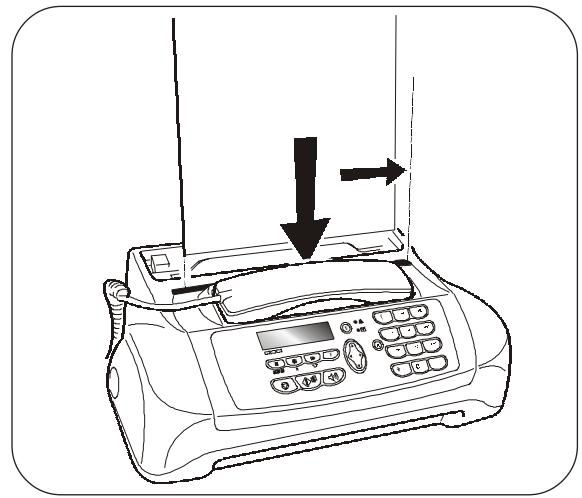

DISPOSITIF D'INTRODUCTION MANUELLE AUXILIAIRE DES DOCUMENTS ORIGINAUX PARTICULIERS A EMETTE OU A COPIER CAPACITE MAXIMALE : 1 FEUILLE A LA FOIS
Ce chapitre fournit une description de base du télécopieur : il indique les procédures relatives à son installation et à son utilisation immédiate, en n'exploitant toutefois qu'une faible partie de son potentiel. Pour une utilisation optimale du télécopieur, consultez les chapitres correspondants.
Ce chapitre est structuré de façon à vous fournir une approche graduelle et systématique du télécopieur : par conséquent, nous vous conseillons de consulter les arguments traités dans l'ordre indiqué.
Contenu de l'emballage
Outre l'appareil et le présent manuel, l'emballage contient les éléments suivants:
L'extension du support papier. Le câble de connexion à la ligne téléphonique. Le câble de connexion au secteur électrique. La fiche téléphonique (dans certains pays). - La conception contenant la tête d'impression monochrome fournie avec l'appareil.
Le combiné téléphonique. - Des informations sur l'assistance après-vente.

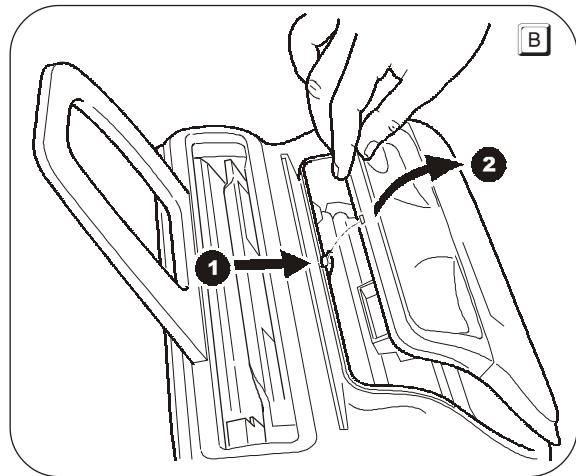

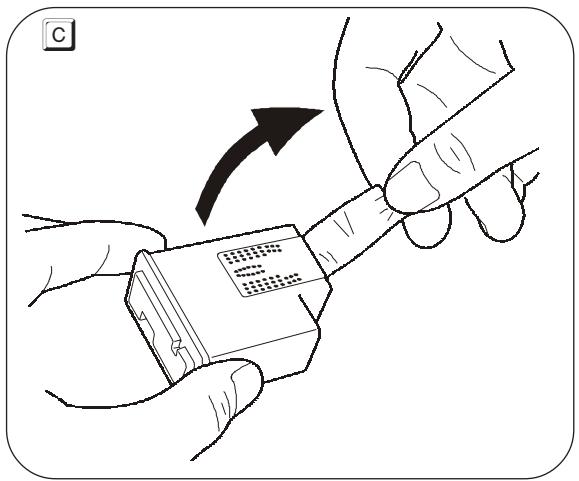

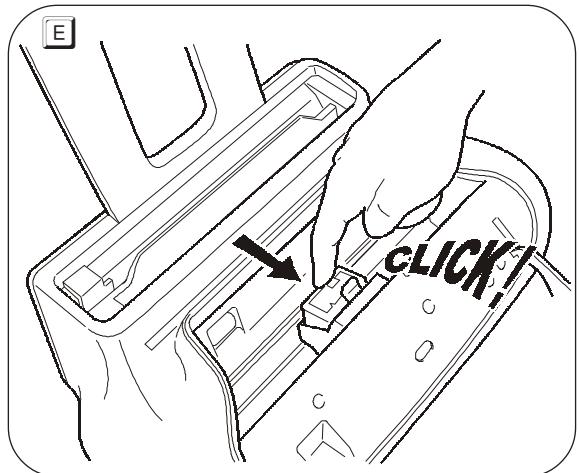

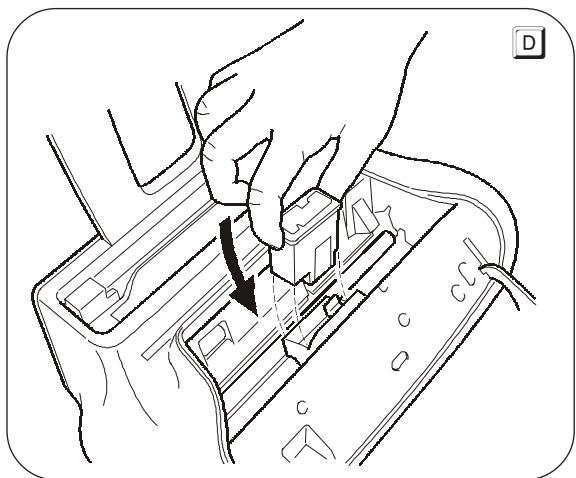

IMPORTANT
L'utilisation de têtes d'impression non originales provoque l'annulation de la garantie du produit.
Environnement d'installation
Placez le téleopieur sur une surface stable. Laissez un espace libre suffisant autour de l'appareil, pour garantir une belle circulation de l'air. Éloignez le téleopieur des sources de chaleur, et ne l'installez pas dans un endroit poussiereux ou humide. N'exposez pas l'appareil à la lumière directe du soleil.

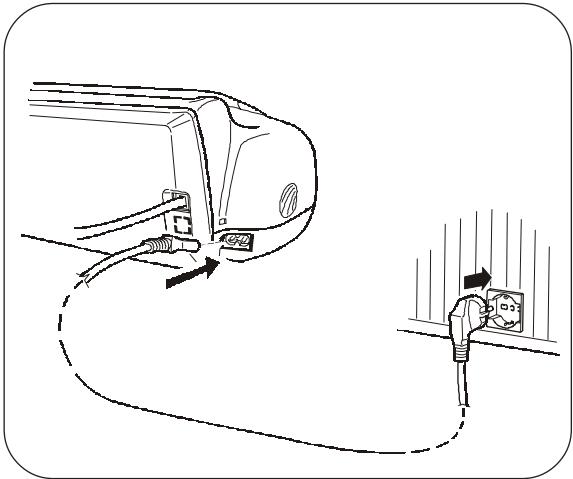

Connexion au RESEAU telephonique et au secteur electrique

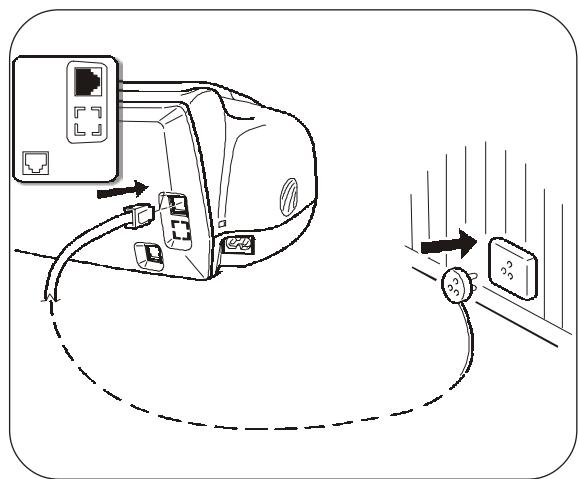

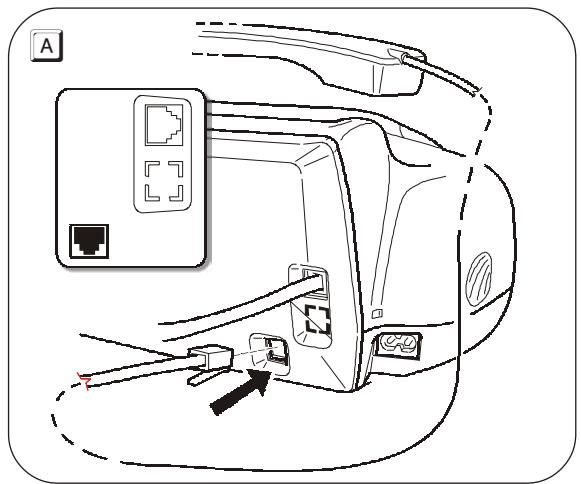

Connexion du télécopieur au réseau téléphonique.
Important
Le télécopieur est prédisposé pour être raccordé au réseau téléphonique public. Si vous souhaitez le raccorder à une ligne privée, consultez le chapitre "Configuration du télécopieur aux caractéristiques de ligne".

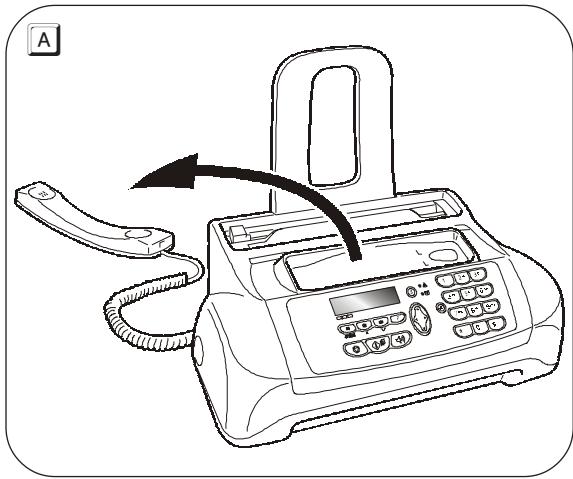

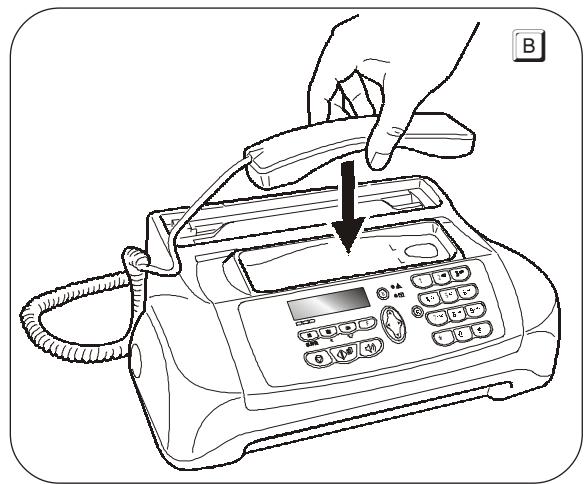

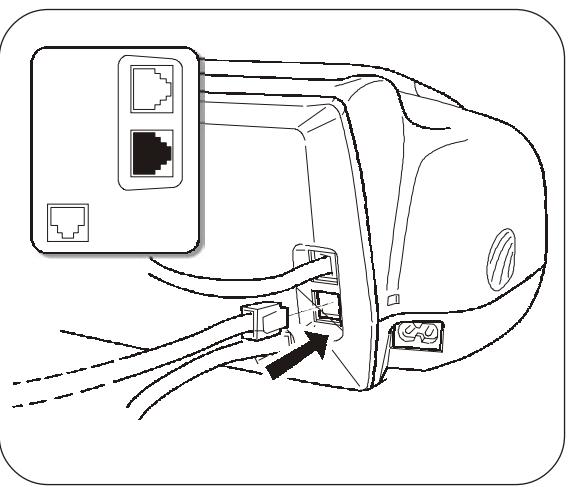

Connexion du combiné téléphonique.
En cas de coupure de courant ou d'absence d'alimentation, vous pourriez avoir besoin d'utiliser un téléphone d'urgence.
Important
Pour connecter le téléphone d'urgence directement au télécopieur, retirez le couvercle protégeant la prise de connexion à la ligne externe, et insérez ensuite le connecteur du téléphone d'urgence dans cette prise (voir la figure ci-contre).
Dans les pays dans lesquels ce type de connexion n'est pas prévu (Allemagne, Autriche, etc.), raccordez directement le téléphone d'urgence à la prise murale de connexion à la ligne téléphonique.
Important
La fiche du câble d'alimentation peut varier en fonction du pays.
Definition des parametres indispensables pour un correct fonctionnement
Après la connexion au secteur électrique, le télécopieur effectue automatiquement un bref test de contrôle du fonctionnement de ses composants, et l'afficheur visualise les informations suivantes : la langue d'affichage des messages, ou le message "AUTOMAT." sur la ligne supérieure et les messages "DEF. DATE/HEURE" et "VERIF. TETE IMP.", en alternance, sur la ligne inférieure.
Dans le premier cas, pour permettre au télécopieur de fonctionner correctement, vous devez définir la langue et le pays de destination (consultez la procédure suivante).
En revanche, dans le second cas, passez directement à la définition de la date et de l'heure.
L'afficheur visualise la langue qui sera appliquée aux messages. Par exemple :
- Pour sélectionner la langue désirée, appuyez sur les touches :
L'afficheur visualise la langue. Par exemple :
FRANCRIS
- Pour confirmer la définition, appuyez sur la touche :
L'afficheur visualise :
CHOISIR LE PAYS
- Pour confirmer la définition, appuyez sur la touche :
L'afficheur visualise un pays de destination. Par exemple : U. K.
- Pour sélectionner le pays désiré, appuyez sur les touches :
L'afficheur visualise le pays. Par exemple :
Si vous ne parvenez pas à visualiser votre pays, consultez le tableau suivant :
| PAYS | PAYS A SELECTIONNER |
| Afrique du Sud | S. AFRICA |
| Allemagne | DEUTSCHLAND |
| Argentine | AMERICA LATINA |
| Australie | NZL/AUSTRALIA |
| Autrique | ÖSTERREICH |
| Belgique | BELGIUM |
| Brésil | BRASIL |
| Chili | AMERICA LATINA |
| Chine | CHINA |
| Colombie | AMERICA LATINA |
| Danemark | DANMARK |
| Espagne | ESPÁÑA |
| Finlande | FINLAND |
| France | FRANCE |
| Grèce | GREECE |
| Hollande | HOLLAND |
| Irlande | U.K./IRELAND |
| Israël | ISRAEL |
| Italie | ITALIA |
| Luxembourg | BELGIUM |
| Mexique | AMERICA LATINA |
| Norvège | NORGE |
| Nouvelle-Zélande | NZL/AUSTRALIA |
| Pérou | AMERICA LATINA |
| Portugal | PORTUGAL |
| République Tchéque | CZECH |
| Reste du monde | INTERNATIONAL |
| Royaume-Uni | U.K. |
| Suède | SVERIGE |
| Suisse | SCHWEIZ |
| Turquie | TURKEY |
| Uruguay | AMERICA LATINA |
| Venezuela | AMERICA LATINA |
- Pour confirmer la définition, appuyez sur la touche :
- Pour terminer la procédure, appuyez sur la touche :
Remarque
Si, par la suite, vous souhaitez modifier cette programmation, appuyez sur les touches F + 1, répétez la procédure depuis le début, et confirmez le paramétrage effectué à l'aide de la touche
Definition de la DATE et de l'heure
La première fois que vous connectez le télécopieur au réseau d'alimentation, et à chaque coupure de courant, vous devez définir la date et l'heure de la façon suivante.
Après avoir été définies, la date et l'heure peuvent être modifiées à tout moment (consultez le paragraphe "Modification de la date et de l'heure", plus loin dans ce chapitre).
- Appuyez sur la touche :
L'afficheur visualise :
DATE et HEURE
- Appuyez sur la touche :
L'afficheur visualise :
- Si vous souhaitez sélectionner un autre format, appuyez sur les touches :
- Appuyez sur la touche :
L'affichage visualise :
FORMAT HEURE: 24 h
- Si vous souhaitez sélectionner l'autre format horaire (12 heures), appuyez sur les touches :
L'affichage visualise :
FORMAT HEURE: 12 h
- Appuyez sur la touche :
L'afficheur visualise :
JJ/IN/RA HH:
25-03-04 11:23
- Pour entrer la nouvelle date et la nouvelle heure (par exemple 15-04-04 et 12:00), appuyez sur les touches :
Dès qu'un chiffre est introduit, le curseur passe au chiffre suivant.
JJ/IMR HHH
15-04-04 12:00
- Pour ne déplacer le curseur que sur les chiffres à modifier, appuyez sur les touches :
- Ensuite, entrez les chiffres corrects à l'aide des touches :
- Pour confirmer la définition, appuyez sur la touche :
La procédure de modification de la date et de l'heure est terminée. La date et l'heure programmées se mettront à jour automatiquement et seront imprimées sur tous les documents émis.
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
L'état d'attente indique la condition d'inactivité dans laquelle se trouve le fax : il s'agit de l'état dans lequel vous pouvez effectuer les programmations.
Remarque
Si vous avez choisi le format sur 12 heures, la dette "p" (post meridiem) ou "a" (ante meridiem) apparait sur l'afficheur. Pour passer de l'une à l'autre, procédez de la façon suivante :
- A l'aide des touches «/», placez le curseur sous la dette à modifier.
- Appuyez sur la touche F
- Si vous avez commis une erreur ou si vous désirez interrompre la procédure en cours, appuyez sur la touche ANNULER.
Modification de la DATE et de l'heure
Si la date et l'heure visualisées sur l'afficheur sont erronées, vous pouvez les modifier à tout moment.
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise :
CONFIG. FRX
- Pour confirmer la définition, appuyez sur la touche :
L'afficheur visualise :
DATE ET HEURE
Ensuite, effectuez la procédure décrite dans le paragraphe "Définition de la date et de l'heure".
Definition du nom et du NUMERO de FAX
Après avoir été définis, le nom (16 caractères au maximum) et le numéro de fax (20 caractères au maximum) resteront valables jusqu'à ce que vous les modifiez, et seront imprimés sur toutes les pages reçues par le fax de votre correspondant.
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
INSTALLATION
- Appuyez sur la touche :
L'afficheur visualise :
CONFIG. LIGNE TEL
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
NON EMETTEUR
- Appuyez sur la touche :
L'afficheur visualise :
INTRO. NON EMET.
- Pour sélectionner de façon cyclique les caractères de chaque touche, appuyez sur les touches :
- Pour insérer un espace, appuyez sur les touches :
- Pour introduire dans votre nom des symboles spéciaux, par exemple &, appuyez sur les touches :
- Si vous avez commis une erreur, placez le curseur sur le caractère erroné à l'aide des touches :
- Ensuite, entrez le caractère correct à l'aide des touches :
- Pour effacer complètement le nom, appuyez sur la touche :
Par exemple, pour introduire le nom "LARA":
Jusqu'à ce que la lettre "L" soit visualisée.
Jusqu'à que la lettre "A" soit visualisée.
Jusqu'à que la lettuce "R" soit visualisée.
Jusqu'à que la lettre "A" soit visualisée.
- Pour confirmer le nom, appuyez sur la touche :
L'affichage visualise :
MUM. TEL. EMETTEUR
Pour introduire le numéro de fax, effectuez les opérations suivantes :
Definition du NUMERO de FAX
- Appuyez sur la touche :
L'affichage visualise :
- Pour entrer votre numéro de fax, appuyez sur les touches :
- Pour insérer un espace, appuyez sur les touches :
Si vous avez commis une erreur, suivez la même procédure que pour la définition du nom.
Si vous désirez entrer un indicatif de pays, appuyez, au lieu des zéros, sur la touche * ; le symbole "+" apparait sur l'afficheur.
- Pour confirmer le numéro de fax, appuyez sur la touche :
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Position du nom et du NUMERO de FAX
Les informations constituent l'en-tête de l'original à émettre (nom, numéro de fax, date et heures et nombre de pages) peuvent être reçues par le fax de votre correspondant dans les zones suivantes :
- A l'extérieur de la zone de texte (juste au-dessous du bord supérieur de la feuille).
- À l'intérieur de la zone de texte (légèrement plus bas que dans le cas précédent). Le fax est prédisposé pour envoyer ces informations à l'intérieur de la zone de texte.
Modification de la position :
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
CONFIG. FAX
- Appuyez sur la touche :
L'affichage visualise :
DATE et HEURE
- Appuyez sur la touche :
L'afficheur visualise :
Parametrage
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
- Pour sélectionner le paramètre alternatif, appuyez sur les touches :
L'afficheur visualise :
- Pour confirmer la programmation, appuyez sur la touche :
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Preparation pour l'utilisation
Chargement du papier d'impression.
Important
Si vous ajoutez des feuilles (40 au maximum) dans le bac papier (ASF), veillez à les introduire sous et non pas sur les feuilles générantes dans le bac. Grâce à la mémoire dont il est doté, le télécopieur peut recevoir jusqu'à un maximum de 19 pages, même si le bac ne contient aucune feuille.
Insertion de la tête d'impression.
Important
La tête d'impression fournie avec l'appareil vous permet d'imprimer jusqu'à 80 pages. En revanche, les têtes d'impression que vous acheterez par la suite, d'une plus grande capacité, vous permettront d'imprimer jusqu'à 450 pages.
- Format Test Chart ITU-TS n.1 (couverture du noir de 3,8%).
Important
Lorsque la tête d'impression fournie avec l'appareil sera épuisée, souvenez-vous de n'utiliser que des têtes d'impression originales (voir le code indiqué à la fin du manuel).
Si après avoir inséré la tête, le message "VERIF. TETE IMP." apparait de nouveau sur l'afficheur, retirez la tête, et essayez de la réintroduire en appuyant plus fermement. Si le message ne disparaît pas, retirez la tête d'impression, et nettoyez les contacts électriques de la tête et du chariot porte-tête (consultez le paragraphe "Nettoyage des contacts électriques de la tête d'impression", du chapitre "Opérations d'entretien").
Après avoir inséré la tête d'impression, fermé le tableau de bord et placé le combiné téléphonique sur son logement, le fax exécute la procédure de rétablissement et de contrôle des buses. Cette procédure se termine par :
- L'impression, sur la feuille automatiquement insérée, d'un résultat diagnostic. Cette impression contient :
- Une échelle graduée permettant de contrôler le flux d'encre et les circuits électriques des buses de la tête d'impression.
- De la graphique et du texte permettant d'évaluer la qualité d'impression.
- La visualisation sur l'afficheur du message suivant : "CONTROLE IMPRES.", "1 = SORTIE 0 = REPET."
Examinez l'impression du résultat diagnostic de la façon suivante:
- Contrôlez que l'échelle graduée ne présente aucune interruption, et que les zones noires ne présentent aucune ligne blanche horizontale. Si tel est le cas, cela signifie que la tête d'impression est parfaitement insérée et qu'elle fonctionne correctement. Dans ce cas, sélectionnez l'option 1. Le fax retourne à l'état d'attente initial, et est prêt à être utiliser. L'afficheur visualise le message suivant :
AUTONAT.
25-07-04 11:23
- En revanche, si vous remarquez des interruptions ou des lignes blanches, sélectionnez l'option 0 pour répéter le nettoyage des buses : si la qualité de la nouvelle impression ne vous satisfait toujours pas, répétez encore une fois la procédure. Ensuite, procédez de la façon suivante :
- Si la qualité d'impression est toujours insuffisante, nettoyez les contacts électriques et les buses (consultez les paragraphes "Nettoyage des contacts électriques de la tête d'impression", du chapitre "Opérations d'entretien").
- En revanche, si la qualité d'impression est satisfaisante, sélectionnez l'option 1. Le fax retourne à l'état d'attente initial, et est prêt à être utilisé.
Important
Lorsque l'encre de la tête d'impression est presque épuisée, l'afficheur visualise le message suivant:
PEU d'encre
En revanche, lorsque l'encre est épuisée, l'afficheur visualise le message suivant:
ENCRE Epuisee
Pour remplacer la tête d'impression, consultez le chapitre "Opérations d'entretien".
Pour acquérir de nouvelles têtes d'impression, consultez le code indiqué à la fin du manuel.
Emission
Si vous suivez les procédures schématiques décrites ci-dessous, vous pourrez utiliser immédiatement le télécopieur pour effectuer de simples opérations d'émission. Dans tous les cas, si ces procédures ne vous suffisent pas, consultez le chapitre "Opérations pour l'émission et la réception" : ce chapitre décrit de façon détaillée toutes les modalités d'émission disponibles et les autres procédures permettant de composer le numéro du correspondant (numérotation rapide, numérotation abrégée, etc.). Toutefois, pour bénéficier de ces dernières fonctions, vous devez programmer le télécopieur de façon adaptée (consultez le paragraphe "Programmation des numérotations rapide et abrégée").
Les originaux que vous POUVEZ utiliser
Toutes les émissions, quel que soit leur type, sont subordonnées à l'insertion préalable de l'original dans le dispositif d'introduction des documents originaux, que ce soit le plateau automatique (ADF) ou manuel.

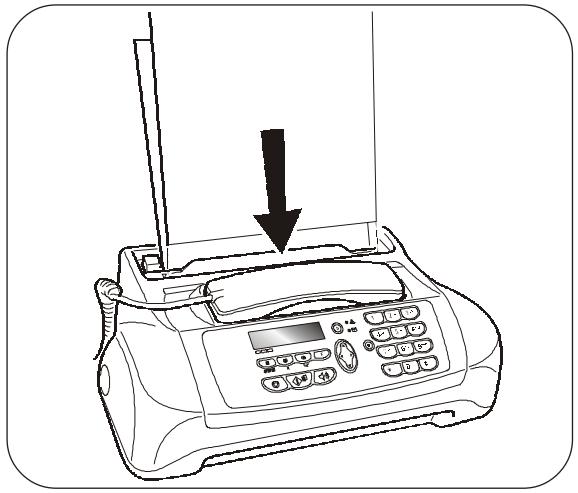

Dans le dispositif d'introduction automatique (ADF)
Largeur 210 mm. - Longueur 105 mm - 600 mm. - Grammage 70 - 90 g/m² (5 feuilles au maximum).
Insérez l'original dans le dispositif d'introduction, avec le côté à émettre orienté vers le bas.
Dans le dispositif d'introduction manuelle auxiliare
Largeur 148 mm - 216 mm. - Longueur 105 mm - 600 mm. - Grammage 70 - 110 g/m² (1 feuille à la fois).
Insérez l'original de la façon suivante :
- Placez l'original contre le bord droit du dispositif d'introduction (consultez l'indication sur la carrosserie du téLécopieur).
- Assurez-vous que le dispositif entraîne au moins trois centimètres de l'original : si tel est le cas, cela signifie que l'original a été inséré correctement. Dans le cas contraire, retirez l'original en appuyant sur la touche l et répétez l'opération.
Important
Après avoir inséré l'original dans l'un des deux dispositifs d'introduction, si vous n'effectuez aucune opération dans les 90 secondes suivantes, le télécopieur éjecte automatiquement l'original du dispositif.
Emission d'un original
Représentation schématique de la procédure :
Vous pouvez également consulter le paragraphe "Émission", du chapitre "Opérations pour l'émission et la réception".
Représentation schématique de la procédure :
Vous pouvez également consulter le paragraphe "Émission", du chapitre "Opérations pour l'émission et la réception".
Reception
Sur le fax, vous pouvez programmer trois modes distincts de réception des documents : réception manuelle, réception automatique et réception automatique avec reconnaissance du type d'appl. Pour accéder à ces modes, suivez la procédure ci-dessous :
Choix du mode de reception
- Appuyez sur la touche :
F jusqu'à ce que l'afficheur visualise : MODE RECEPTION
- Appuyez sur la touche :
L'afficheur visualise : AUTOMAT.
- Pour visualiser les autres options disponibles, "MANUELLE" et "FAX/TEL.", appuyez sur les touches :
- Pour confirmer la programmation, appuyez sur la touche :
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Emission avec decrochement du combine telephonique
Représentation schématique de la procédure :
Vous pouvez également consultez le paragraphe "Émission", du chapitre "Opérations pour l'émission et la réception".

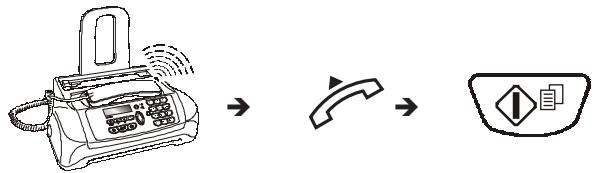

Reception manuelle
Ce mode de réception est indiqué lorsque vous êtes présent, et que vous pouvez répondre personnellement aux appels.
Vous pouvez également consulter le paragraphe "Réception", du chapitre "Opérations pour l'émission et la réception".
Reception automatique
Ce mode de réception convient si vous êtes absent, mais que vous désirez tout de même recevoir des documents. Il s'agit du mode de réception prédéfini sur le fax.

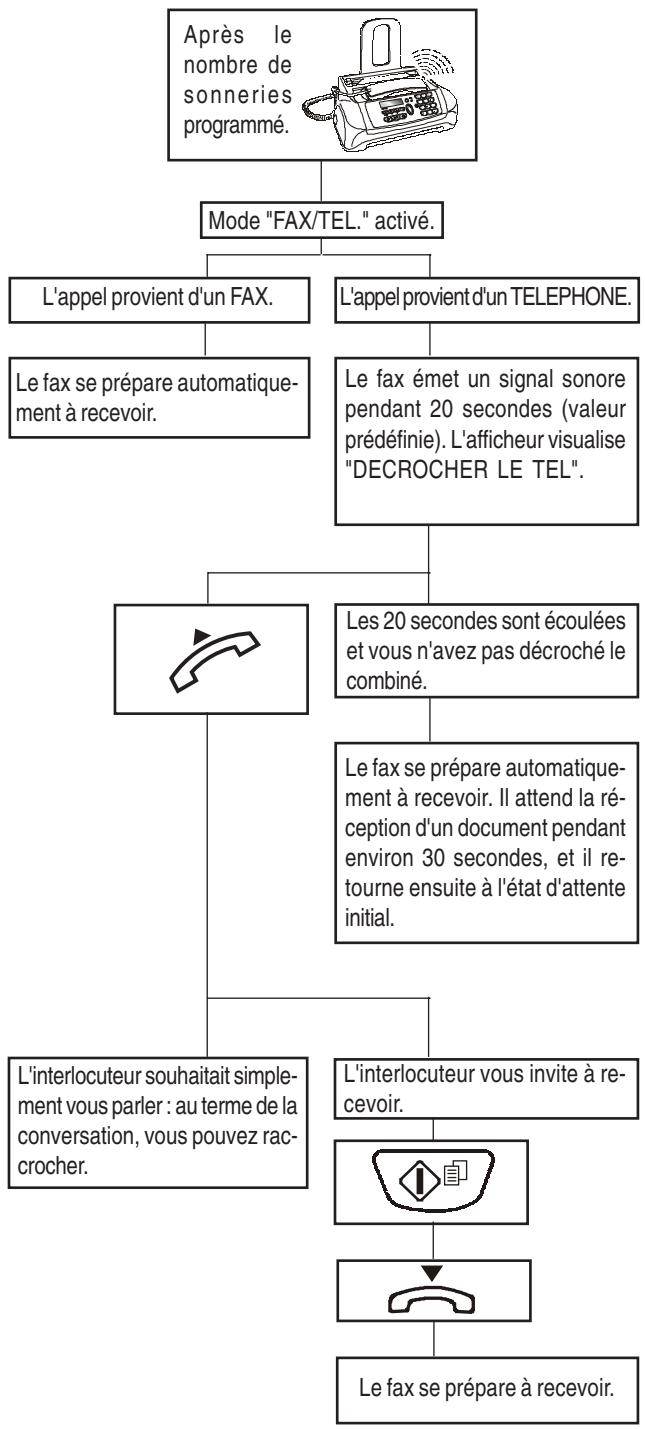

Reception en modalite "fax/tel."
Dans ce mode de réception, le comportement du fax dépend de la provenance de l'appel (fax ou téléphone), et de votre présence ou de votre absence au moment de la réception. Le schéma ci-dessous vous illustre ce comportement :
Utilisation du telephone
Lorsque vous prenez la ligne en décrochant le combiné, vous pouvez bénéficier de toutes les fonctions communes aux appareils téléphoniques traditionnels disponibles sur le marché.
Parmi ces fonctions, nous pouvons mentionner la fonction R (REGISTER RECALL, activée à l'aide de la touche R) : cette fonction vous permet d'accéder aux services spéciaux offerts par l'administrateur du réseau téléphonique.
Vous pouvez également bénéficier des fonctions suivantes :
Appeler un correspondant à l'aide des procédures de numérotation rapide programmées (consultez les paragraphes "Téléphoner à l'aide de la numérotation rapide" et "Téléphoner à l'aide de la numérotation abrégée" ci-dessous). - Suspendre momentanément une conversation téléphonique en appuyant sur la touche (ATTENTE). Pour reprendre la conversation, appuyez de nouveau sur cette touche.
Telephoner a l'aide de la numerotation RAPIDE
N'insérez aucun original dans le dispositif d'introduction automatique (ADF) ou d'introduction manuelle.
- Appuyez pendant plus d'une seconde sur la touche numérique désirée (par exemple 1).
0-9 L'afficheur visualise le numéro de téléphone associé à cette touche (consultez le paragraphe "Programmation des numérations rapide et abrégée", du chapitre "Opérations pour l'émission et la réception"). Si vous avez également programmé un nom, l'afficheur ne visualise. 2. Au terme de la numérotation, si le correspondant est libre, décrochez le combiné pour converser.
La durée de la conversation, exprimée en minutes et secondes, est visualisée dans l'angle supérieur droit de l'afficheur.
Telephoner a l'aide de la numerotation abregee
N'insérez aucun original dans le dispositif d'introduction automatique (ADF) ou d'introduction manuelle.
- Décollez le combiné pour prendre la ligne.
L'affichage visualise :
Dans l'angle supérieur droit, l'afficheur visualise également la durée de la conversation (exprimée en minutes et secondes). 2. Appuyez sur la touche :
L'afficheur visualise :
RPPEL TEL.
CODE OU < >
- Pour composer le code de numérotation abrégée désiré (par exemple 0 1), appuyez sur les touches:
0 9 L'afficheur visualise le numéro de téléphone associé à ce code (consultez le paragraphe "Programmation des numérations rapide et abrégée", du chapitre "Opérations pour l'émission et la réception"). Si vous avez correctement programmé un nom, l'afficheur le visualise. Au terme de la numérotation, si le correspondant est libre, vous pouvez commencer à converser.
Telephoner apres consultation du CARNET d'adresses
N'insérez aucun original dans le dispositif d'introduction automatique (ADF) ou d'introduction manuelle.
- Décrochez le combiné pour prendre la ligne.
L'afficheur visualise :
Dans l'angle supérieur droit, l'afficheur visualise également la durée de la conversation (exprimée en minutes et secondes). 2. Appuyez sur la touche :
L'afficheur visualise :
APPEL TEL
CODE OU<>
- Pour rechercher le numéro de téléphone ou le nom du correspondant auquel vous désirez téléphoner, appuyez sur les touches :
- Pour lancer la numérotation, appuyez sur la touche :
Au terme de la numérotation, si le correspondant est libre, vous pouvez commencer à converser.
Rappeler l'un des 20 derniers numeros entrants ou l'un des 10 derniers numeros sortants
N'insérez aucun original dans le dispositif d'introduction automatique (ADF) ou d'introduction manuelle.
- Décrochez le combiné pour prendre la ligne.
L'afficheur visualise :
Dans l'angle supérieur droit, l'afficheur visualise également la durée de la conversation (exprimée en minutes et secondes).
- Appuyez sur la touche :
L'afficheur visualise :
APPELS ENTRANTS
- Pour visualiser l'autre option disponible, "APPELS SONTANTS", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche :
- Pour rechercher, dans la liste des 20 derniers appels entrants ou des 10 derniers appels sortants, le numéro de téléphone ou le nom du correspondant auquel vous désirez téléphoner, appuyez sur les touches :
- Pour lancer la numérotation, appuyez sur la touche :
Au terme de la numérotation, si le correspondant est libre, vous pouvez commencer à converser.
Les originaux que vous POUVEZ COPIER
Comme pour l'émission, la copie est subordonnée à l'insertion préalable de l'original dans le dispositif d'introduction des documents originaux, que ce soit le plateau automatique (ADF) ou manuel. Par conséquent, avant d'effectuer une copie, assurez-vous que l'original est bien inséré dans l'un des deux dispositifs d'introduction, et qu'il respecte les caractéristiques indiquées précédemment dans la section "Émission".
Souvenez-vous également que pour effectuer la fonction de copie, vous ne pouvez insérer, dans le dispositif d'introduction automatique (ADF) ou d'introduction manuelle, qu'un seul original à la fois.
Execution d'une COPIE
Vous sous-pouces utilisez votre télécopieur comme un photocopieur. La qualité de la reproduction obtenue dépend du type de copie désirée, "Copie normale" ou "Copie de haute qualité", et des valeurs de contraste et de résolution sélectionnées avant l'exécution de la copie.
- Le type de contraste doit être choisi en fonction des critères suivants : NORMAL, si l'original n'est ni trop clair ni trop foncé. CLAIR, si l'original est particulièrement foncé. FONCE, si l'original est particulièrement clair.
- Le type de résolution doit être choisi en fonction des critères suivants :
- TEXTE, si l'original contient du texte facilement lisible ou des graphiques simples.
- PHOTO, si l'original contient des zones grises.
- Insérez l'original dans le dispositif d'introduction automatique (ADF) ou dans le dispositif d'introduction manuelle. Sur la ligne supérieure, l'afficheur visualise :
Sur la ligne inférieure, l'afficheur visualise la valeur initiale du contraste : "NORMAL".
- Appuyez sur la touche :
L'afficheur visualise les valeurs initiales de la reproduction, du contraste et de la résolution : respectivement, 100%, NORMAL et TEXTE. L'afficheur visualise également le nombre de copies programmé (1).
- Appuyez sur la touche :
L'affichage visualise :
- Pour visualiser l'autre option disponible, "COPIE: NORMAL", appuyez sur les touches :
- Pour confirmer la programmation, appuyez sur la touche :
L'afficheur visualise :
- Pour choisir les autres valeurs de reproduction disponibles, "140%," "70%" ou "50%", appuyez sur les touches :
- Pour confirmer la programmation, appuyez sur la touche :
L'afficheur visualise :
CONTRASTE: NORM
- Pour visualiser les autres types de contraste disponibles, "CONTRASTE: CLAIR" ou "CONTRASTE: FONCE", appuyez sur les touches :
- Pour confirmer la programmation, appuyez sur la touche :
L'afficheur visualise les valeurs que vous venez de sélectionner. Vous devez encore désirer le type de résolution et le nombre de copies à effectuer :
- Pour désirer le type de résolution désiré, "TEXTE" ou "PHOTO", appuyez sur la touche :
- Si vous souhaitez effectuer plusieurs copies (9 au maximum), frappez le nombre de copies désiré, en appuyant sur les touches:
- Pour n'effectuer qu'une seule copie, passez directement au point suivant.
- Pour effectuer la copie, appuyez sur la touche :
Le télécopieur commence à mémoriser l'original. Au terme de la mémorisation, la copie démarre.
Remarque
Pour interrompre la copie en cours, appuyez deux fois sur la touche
: à la première pression, le fax éjecte l'original de l'ADF, et à la seconde, il retourne à l'état d'attente initial.
Configuration du telecopieur aux characteristiques de ligne 1
CONNEXION DU TELECOPIEUR AU RESEAU PUBLIC 1
CONNEXION DU TELECOPIEUR A UNE LIGNE PRIVEE (PBX).. 1
Operations pour l'emission et la reception 3
EMISSION 3
LES ORIGINAUX QUE VOUS POUVEZ UTILISER 3
INSERTION DE L'ORIGINAL DANS LE DISPOSITIF D'INTRODUCTION AUTOMATIQUE (ADF) OU MANUELLE.... 3
RECEPTION 6
CHOIX DU MODE DE RECEPTION 6
FONCTIONNEMENT DES DIFFERENTS MODES DE RECEPTION 6
PROGRAMMATION DES NUMEROTATIONS RAPIDE ET ABREGEE 7
IMPRESSION DES RAPPORTS ET DES LISTES 9
Operations plus sophistiquees 12
DEFINITIONS SUPPLEMENTAires CONCERNANT LA RECEPTION 12
DEFINITIONS SUPPLEMENTAIRESCONCERNANT L'EMISSION 15
RECEPTION D'UN ORIGINAL PAR RELEV (POLLING) 17
LES CODES D'ERREUR 20
SIGNALISATIONS ET MESSAGES 21
Operations d'entretien 23
REEMPLACEMENT DE LA TETE D'IMPRESSION 23
RETABLISSEMENT DE LA TETE D'IMPRESSION ET CONTROLE DES BUSES 23
NETTOYAGE DES CONTACTS ELECTRIQUES DE LA TETE D'IMPRESSION 24
NETTOYAGE DU LECTEUR OPTIQUE 24
NETTOYAGE DE LA CARROSSEIRE 25
Connexion du telecopieur au RESEAU PUBLIC
Le fax est déjà prédisposé pour être connecté au réseau public. Toutefois, nous vous conseillons de contrôler que les conditions suivantes sont respectées :
Le paramètre "RESEAU PUBLIC" est sélectionné. - Le type de numérotation choisi (multifréquence ou à impulsions) est conforme à celui utilisé par le central téléphonique public gérant la ligne à laquelle le fax est connecté. En cas de doute, informez-vous auprès de l'administrateur du réseau téléphonique public.
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise :
INSTALLATION
- Appuyez sur la touche :
L'affichage visualise :
CONFIG. LIGNE TEL
- Appuyez sur la touche :
L'affichage visualise :
Si le fax est prédisposé pour la connexion à une "Ligne privée", appuyez sur les touches / pour sélectionner la connexion au "Réseau public". Dans le cas contraire, passez directement au point 4.
- Appuyez sur la touche :
L'afficheur visualise :
Dans certains pays uniquement, vous pouvez, à l'aide des touches «/», sélectionner la numérotation à impulsions. Dans ce cas, l'afficheur visualise :
SEL. PUBL: IMPUL.
- Pour confirmer la programmation, appuyez sur la touche :
Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Connexion du telecopieur a une ligne PRIVEE (PBX)
Pour connecter le fax à une ligne privée et l'utiliser également sur le réseau public, vous devez effectuer les opérations suivantes :
- Sélectionnez le paramètre "LIGNE PRIVÉE (PBX)".
- Adaptez le type de numérotation (multifréquence ou à impulsions) à celui utilisé par le central téléphonique privé (standard) gérant la ligne à laquelle le fax est connecté. En cas de doute, informez-vous auprès de l'administrateur du réseau téléphonique.
- Définissez le mode de sortie (indicatif ou flash) pour accéder au réseau téléphonique public à partir du central téléphonique privé (standard).
- Adaptez le type de numérotation (multifréquence ou à impulsions) à celui utilisé par le central téléphonique public.
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise :
INSTALLATION
- Appuyez sur la touche :
L'afficheur visualise :
CONFIG. LIGNE. TEL.
- Appuyez sur la touche :
L'affichage visualise :
RESEAU PUBLIC
- Pour visualiser l'autre option disponible, appuyez sur les touches:
L'affichage visualise :
LIGNE PRIVEE [PBX]
- Appuyez sur la touche :
L'afficheur visualise :
SEL. PBX: MULTIFR.
- Pour visualiser l'autre type de numération, appuyez sur les touches :
L'affichage visualise :
SEL. PBX: IMPULS.
- Pour confirmer votre choix, appuyez sur la touche :
L'affichage visualise :
LIGNEEXT. INDIC
- Pour visualiser l'autre option disponible, appuyez sur les touches :
L'affichage visualise :
LIGNEEXT: FLRASH
- Pour confirmer la programmation, appuyez sur la touche :
- Appuyez sur la touche :
5.10 L'afficheur visualise :
SEL. PUBL: MULTIF
- Pour visualiser l'autre type de numérotation, appuyez sur les touches :
L'afficheur visualise :
SEL. PUBL: IMPUL.
- Pour confirmer la programmation, appuyez sur la touche :
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Remarque
Si vous avez confirmé le mode de sortie "LIGNE EXT.: FLASH", pour accéder au réseau public à partir de la ligne privée, avant de composer le numéro de téléphone ou de fax du correspondant, appuyez sur la touche R : l'afficheur visualise la lecture "E" (externe).
Modification temporaire du type de numerotation
Si le fax est prédisposé pour la numérotation à impulsions, et si vous désirez le prédisposer pour la numérotation multifréquence :
Avant la composition du numéro de fax ou de téléphone, appuyez sur la touche * pour modifier temporairement le type de numérotation.
Au terme de l'émission, le fax restaure toujours le type de numérotation pour lequel il a été prédisposé.
Dimensions
DANS LE DISPOSITIF D'INTRODUCTION AUTOMATIQUE (ADF)
Largeur 210 mm. - Longueur 105 mm - 600 mm. - Grammage 70 - 90 g/m² (5 feuilles au maximum).
DANS LE DISPOSITIF D'INTRODUCTION MANUELLE AUXILIAIRE
Largeur 148 mm - 216 mm. - Longueur 105 mm - 600 mm. - Grammage 70 - 110 g/m² (1 feuille à la fois).
Du papier rouleau. Du papier trop fin. Du papier déchiré. Du papier mouillé ou humide. Du papier trop petit. Du papier froissé. Du papier carbone.
En outre, pour éviter des dommages qui pourraient mettre vos fax hors-service et qui annuleraient sa garantie, n'utilisez jamais d'originaux présentant:
- Des agrafes métalliques. Des trombones. Du ruban adhésif.
- De la colle ou du correcteur liquide non sec.
Dans ces cas, copiez l'original et envoyez la copie.
INSERTION DE L'ORIGINAL DANS LE DISPOSITIF D'INTRODUCTION AUTOMATIQUE (ADF) OU MANUELLE
- Insérez le support pour le papier d'impression dans la fente correspondante, et poussez-le jusqu'à ce qu'il s'enclenche en position.

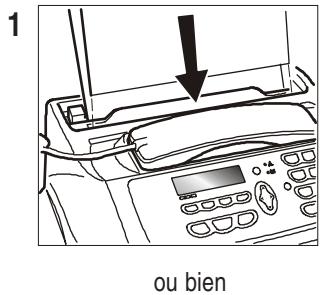

- Insérez l'original dans le dispositif d'introduction automatique (ADF) pour documents originaux (figure 1), avec le côté à émettre orienté vers le bas.
ou bien

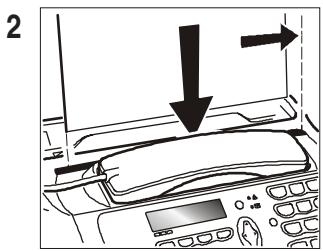

Insérez l'original dans le dispositif d'introduction manuelle auxiliaire de la façon suivante :
- Placez l'original contre le bord droit du dispositif d'introduction (figure 2). Assurez-vous que le dispositif entraîne au moins trois centimè
- ÀpRES avoir inséré l'original dans l'un des deux dispositifs d'introduction, l'afficheur visualise le message suivant sur la ligne supérieure :
Sur la ligne inférieure, l'afficheur visualise la valeur initiale du type de contraste : "NORMAL".
Avant d'émettre un original, vous pouvez effectuer des réglages afin d'optimiser la qualité de l'impression.
Reglage du contraste
- Appuyez sur la touche :
CONFIG. RFX
- Appuyez sur la touche :
L'afficheur visualise :
DATE ET HEURE
- Appuyez sur la touche :
L'afficheur visualise :
PARAMETRAGE
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise :
Contraste: NORM.
- Pour visualiser les autres valeurs disponibles, "FONCE" et "CLAIR", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche :
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Le contraste doit être choisi en fonction des critères suivants :
NORMAL, si l'original n'est ni trop clair ni trop foncé. La ligne inférieure de l'afficheur visualise "NORMAL". - CLAIR, si l'original est particulièrement foncé. La ligne inférieure de l'afficheur visualise "CLAIR". FONCE, si l'original est particulièrement clair. La ligne inférieure de l'afficheur visualise "FONCE".
Reglage de la resolution
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise la valeur de résolution désirée.
La résolution doit être précision en fonction des critères suivants :
STANDARD, si l'original contient des caractères facilement lisibles. La ligne inférieure de l'afficheur visualise "une flèche" en regard du symbole " [ ] " imprimé sur le tableau de bord. FIN, si l'original contient des caractères très petits ou des dessins. La ligne inférieure de l'afficheur visualise "une flèche" en regard du symbole [""] imprimé sur le tableau de bord. - DEMI-TONS, si l'original contient des zones grises. La ligne inférieure de l'afficheur visualise "deux flèches" en regard des symboles "[]" et "[]" imprimés sur le tableau de bord.
Emission d'un original
- Insérez l'original dans le dispositif d'introduction automatique (ADF), ou dans le dispositif d'introduction manuelle.
Sur la ligne supérieure, l'afficheur visualise le message suivant :
Sur la ligne inférieure, l'afficheur visualise la valeur initiale du type de contraste : "NORMAL". La valeur initiale du type de résolution est la suivante : [ ] (Standard). Si vous le souhaitez, modifier les valeurs de contraste et de résolution, en suivant les procédures décrites précédemment. 2. Pour composer le numéro du fax du destinataire, appuyez sur les touches :
Le numéro ne peut contenir que 64 chiffres au maximum.
- Pour lancer l'émission, appuyez sur la touche :
Au terme de l'émission, si celle-ci s'est bien déroulée, l'afficheur visualisera pendant quelques secondes le message "EMISSION ACHEVEE".
Remarque
Si vous avez commis une erreur, utilisez les touches «/» pour placer le curseur sur le chiffre erroné, et remplacez ce dernier par le chiffre correct. Pour supprimer complètement le numéro, appuyez sur la touche .
Remarque
Si vous le souhaitez, pour composer le numéro, vous pouvez utiliser les procédures accélérées de numérotation : consultez les paragraphs "Programmation des numérotations rapide et abrégée", "Emission à l'aide de la numérotation rapide" et "Emission à l'aide de la numérotation abrégée".
Remarque
Si vous désirez interrompre l'émission en cours, appuyez sur la touche : le fax éjecte l'original de l'ADF, et retourne à l'état d'attente initial.
Si l'original à retirer est composé de plusieurs feuilles, avant d'appuyer sur la touche pour éjecter la première feuille, retirez manuellement toutes les autres.
Emission avec ECOUTE des tonalites de ligne
- Insérez l'original dans le dispositif d'introduction automatique (ADF), ou dans le dispositif d'introduction manuelle.
Sur la ligne supérieure, l'afficheur visualise le message suivant :
Sur la ligne inférieure, l'afficheur visualise la valeur initiale du type de contraste : "NORMAL". La valeur initiale du type de résolution est la suivante : (Standard). Si vous le souhaitez, modifier les valeurs de contraste et de résolution, en suivant les procédures décrites précédemment. 2. Pour écouter les tonalités de ligne, appuyez sur la touche :
Dans l'angle supérieur droit, l'afficheur visualise également la durée de l'émission (exprimée en minutes et secondes). 3. Pour composer le numéro du fax du destinataire, appuyez sur les touches :
Le numéro ne peut contenir que 64 chiffres au maximum. 4. Dès que vous entendez la tonalité du fax, appuyez sur la touche :
L'émission démarre. L'afficheur visualise le message "CONNECTION".
Au terme de l'émission, si celle-ci s'est bien déroulée, l'afficheur visualisera pendant quelques secondes le message "EMISSION ACHEVEE".
Emission avec decrochement du combine telephonique
- Insérez l'original dans le dispositif d'introduction automatique (ADF), ou dans le dispositif d'introduction manuelle.
Sur la ligne supérieure, l'afficheur visualise le message suivant :
Sur la ligne inférieure, l'afficheur visualise la valeur initiale du type de contraste : "NORMAL".
La valeur initiale du type de résolution est la suivante : (Standard).
Si vous le souhaitez, modifier les valeurs de contraste et de résolution, en suivant les procédures décrites précédemment.
- Décrochez le combiné pour prendre la ligne.
L'affichage visualise :
Dans l'angle supérieur droit, l'afficheur visualise également la durée de l'émission (exprimée en minutes et secondes).
- Pour composer le numéro du fax du destinataire, appuyez sur les touches :
Le numéro ne peut contenir que 64 chiffres au maximum.
Si le fax du destinataire est prédisposé pour la réception automatique, vous entendrez la tonalité du fax.
En revanche, si le fax est prédisposé pour la réception manuelle, le destinataire décrochera le combiné, vous l'inviterez à appuyer sur la touche d'envoi de son fax, et vous entendrez ensuite la tonalité du fax.
- Pour lancer l'émission, appuyez sur la touche :
L'afficheur visualise le message "CONNEXION".
Au terme de l'émission, si celle-ci s'est bien déroulée, l'afficheur visualisera pendant quelques secondes le message "EMISSION ACHEVEE".
RAPPEL automatique
Si la connexion a échoué à cause d'une anomalie de ligne ou parce que le numéro du correspondant est occupé, le fax répète automatiquement et jusqu'à trois fois la composition du numéro.
Emission d'un original à plusieurs destinataires
Votre fax est doté d'une mémoire qui vous permet d'émettre un original à une heure prédéfinie (émission différée), et d'émettre un original à plusieurs destinataires (multidiffusion, à 10 destinataires au maximum). Consultez le paragraphe ci-dessous, "Emission d'un original depuis la mémoire".
Emission d'un original depuis la memoire
- Insérez l'original dans le dispositif d'introduction automatique (ADF), ou dans le dispositif d'introduction manuelle.
Sur la ligne supérieure, l'afficheur visualise le message suivant :
Sur la ligne inférieure, l'afficheur visualise la valeur initiale du type de contraste : "NORMAL".
La valeur initiale du type de résolution est la suivante : (Standard).
Si vous le souhaitez, modifiez les valeurs de contraste et de résolution, en suivant les procédures décrites précédemment.
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise :
EMIS. DEPUIS MEN.
- Appuyez sur la touche :
Le fax commence à mémoriser l'original. Au terme de la mémorisation, l'afficheur visualise pendant quelques secondes le message "DOC. N° XXX", et il visualise ensuite :
Introduire HEURE
- Pour frapper l'heure à laquelle vous souhaitez effectuer l'émission, par exemple "16:50", appuyez sur les touches :
- Pour confirmer l'heure courante ou l'heure définie au point 4, appuyez sur la touche :
L'afficheur visualise :
- Composez le numéro du destinataire dans l'un des modes prévus : directement sur le pavé numérique du fax, ou à l'aide des touches de numérotation rapide ou des codes de numérotation abrégée (consultez le paragraphe "Programmation des numérations rapide et abrégée").
Pour cela, appuyez sur les touches :
- Appuyez sur la touche :
7 Le fax vous invite à introduire un autre numéro :
Si vous désirez émettre l'original à plusieurs destinataires, repassez les deux points précédents pour chaque destinataire.
En revanche, si vous ne désirez émettre l'original qu'à un seul destinataire, passez directement au point suivant sans introduire d'ultérieurs numérots.
Pour terminer la procédure, appuyez sur la touche :
Au terme de la procédure, l'afficheur visualise :
AUTONAT.
EMIS. DEPUIS MEN
Remarque
En cas de coupure de courant, l'émission depuis la mémoire programmée est annulée.
Modification/repetition/annulation d'une emission depuis la memoire DEJA programmee
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
ENIS. DEPUIS MEM.
- Appuyez sur la touche :
L'afficheur visualise :
DEJAR ENREGISTREE
- Appuyez sur la touche :
L'afficheur visualise :
IMPR_CONFIGP
Vous pouvez choisir une des options suivantes:
IMPR. CONFIG.? : pour imprimer les paramètres relatifs à l'émission depuis la mémoire. Au terme de l'impression, le fax retourne automatiquement à l'état d'attente initial.
MODIF. PARAM.? : pour modifier le numéro du destinataire ou l'heure d'execution de l'émission.
- Pour visualiser l'une des options disponibles, appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche:
Si vous avez sélectionné "MODIF. PARAM.?", l'afficheur visuel :
INTRODUIRE HEURE
HH:
Suivez ensuite la procédure "Émission d'un original depuis la mémoire" à partir du point 4.
Reception
Sur votre fax, vous pouvez programmer trois modes distincts de réception des documents:
- Réception manuelle : ce mode de réception est indiqué lorsque vous êtes présent et que vous pouvez répondre personnellement aux appels.
- Réception automatique : ce mode de réception convient si vous ête
- e à la ligne téléphonique et peut reconnaître si l'appel provient d'un fax ou d'un téléphone.
Choix du mode de reception
- Appuyez sur la touche :
Jusqu'aucequeI'afficheurvisualise
MODE RECEPTION
- Appuyez sur la touche :
L'afficheur visualise :
AUTONAT.
- Pour visualiser les autres options disponibles, "MANUELLE" et "FAX/TEL.", appuyez sur les touches:
- Pour confirmer la programmation, appuyez sur la touche :
- Pour REPLACER le fax dans l'état d'attente initial, appuyez sur la touche :
Reception manuelle
- Dès que le téléphone sonne, décrochez le combiné pour prendre la ligne.
L'afficheur visualise :
APPEL TEL.
- Lorsque vous entendez la tonalité du fax ou lorsqu'il interlocuteur vous invite à recevoir, appuyez sur la touche :
L'afficheur visualise :
CONNECTION
- Raccrochez le combiné.
Le fax commence à recevoir, et l'afficheur visualise des informations sur la réception en cours, comme le numéro du fax de l'interlocuteur ou, s'il a été programmé, son nom.
Au terme de la réception, l'afficheur visualise pendant quelques secondes le message "RECEPTION ACHEVEE", et il visualise ensuite l'état d'attente initial.
Reception automatique
Après deux sonneries, le fax se prépare à recevoir. La réception se déroule comme indiqué pour la réception manuelle.
Reception automatique avec reconnaissance du type d'appel
Dans ce mode de réception, le comportement du fax dépend de la provenance de l'appel :
- Si l'appel provient d'un autre fax, après deux sonneries, votre fax se prépare automatiquement à recevoir.
- Si l'appel provient d'un téléphone, après deux sonneries, votre fax émet un signal sonore pendant 20 secondes et l'afficheur visualise "DECROCHER LE TEL". Si vous ne décrochez pas le combiné dans les 20 secondes, votre fax se prépare automatiquement à recevoir.
Si vous décrochez le combiné avant que le fax ne se connecte à la ligne téléphonique, et si vous entendez les tonalités de ligne, effectuez les opérations suivantes :
Appuyez sur la touche :
Raccrochez le combiné.
Remarque
Pour interrompre une réception en cours (quel que soit son type), appuyez sur la touche . Le fax retourne à l'état d'attente initial.
Programmation des numerotations RAPIDE et abregee
Le fax peut également effectuer des procédures accélérées de numération, telles que la numération rapide et la numération abrégée (pour utiliser ces numérations, vous nevez programmer le fax de façon ajustate).
Vous associez chacune des 10 touches numériques (0-9) un numéro de fax ou un numéro de téléphone et un nom, qui seront automatiquement sélectionnés lorsque vous appuyez sur la touche correspondante pendant plus d'une seconde.
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
CONFIG. FAX
- Appuyez sur la touche :
L'afficheur visualise :
DATE ET HEURE
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
NUMEROT. RAPIDE
- Appuyez sur la touche :
L'afficheur visualise :
PROG. NUM. RAPIDE
TOUCHE: 0-9
Appuyez sur la touche numérique à laquelle vous désirez associer le numéro de téléphone ou de fax (par exemple 1):
L'afficheur visualise :
1. NUMERO TEL.
Si un numéro de téléphone ou de fax a déjà été mémorisé, l'afficheur le visualise.
Composez le numéro de téléphone ou de fax du correspondant (64 chiffres au maximum).
Pour cela, appuyez sur les touches :
Si vous avez commis une erreur, placez le curseur sur le chiffre erroné.
Pour cela, appuyez sur les touches :
Ensuite, frappez le chiffre correct.
Pour cela, appuyez sur les touches :
Pour effacer complètement le numéro, appuyez sur la touche :
Si le fax est connecté à une ligne privée, et si vous avez sélectionné le mode de sortie "FLASH", accédez au réseau public : pour cela, avant de composer le numéro, appuyez sur la touche :
L'afficheur visualise la dette "E" (externe).
Pour confirmer la programmation, appuyez sur la touche :
L'afficheur visualise :
Si un nom a déjà été mémorisé, l'afficheur le visualise.
Entrez le nom du correspondant (16 caractères au maximum) : la procédure est identique à celle d'introduction de votre propre nom (consultez le paragraphe "Définition du nom et du nombre de fax", du chapitre "Utilisation immédiate").
Pour cela, appuyez sur les touches :
Si vous avez commis une erreur, placez le curseur sur le caractère erroné.
Pour cela, appuyez sur les touches :
Ensuite, frappez le caractère correct.
Pour cela, appuyez sur les touches :
Pour effacer complètement le nom, appuyez sur la touche :
Pour confirmer la programmation, appuyez sur la touche :
L'afficheur visualise :
PROGR. RUTRE. DUI
À ce niveau, vous pouvez soit interrompre la méthode, soit programmer une autre touche de numérotation rapide.
17.
18.
Pour interrompre la procédure, appuyez sur la touche :
Pour programmer une autre touche de numérotation rapide, répétez la procédure à partir des points concernant l'introduction du numéro et du nom du correspondant.
La numerotation abregee
Vous pouvez associer à des codes (01-50) des numéros de fax ou des numéros de téléphone et des noms supplémentaires, qui seront automatiquement sélectionnés lorsque vous appuierez sur la touche + et que vous frapperez le code correspondant.
Exécutez les deux premiers points de la procédure relative à la numérotation rapide, et effectuez ensuite les opérations suivantes:
Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise :
NUMEROT. ABREGEE
Appuyez sur la touche :
L'affichage visualise :
MUM. ABREGEE
(01-50):
Frappez le code de numérotation abrégée auquel vous désirez associer le numéro de téléphone ou de fax (par exemple 0 1).
Pour cela, appuyez sur les touches :
L'afficheur visualise :
07: NUMERO TEL.
À ce niveau, suivez la procédure du paragraphe "La numérotation rapide", à partir des points concernant l'introduction du numéro et du nom du correspondant.
Remarque
Si vous le souhaitez, vous pouvez imprimer les informations enregistrées dans les 10 touches de numérotation rapide et les 50 codes de numérotation abrégée (consultez le paragraphe "Impression des rapports et des listes" plus loin dans ce chapitre).
Modification d'une TOUCHE de numerotation RAPIDE ou d'un code de numerotation abregee
- Suívez les procédures concernant la numérotation rapide ou la numérotation abrégée jusqu'à ce que l'afficheur visuaïse :
- Pour la numérotation rapide
1: NUMERO TEL.
- Pour la numérotation abrégée
07: NUMERO TEL.
- Pour effacer complètement le numéro, appuyez sur la touche :
Frappez le nouveau numéro de téléphone ou de fax (64 chiffres au maximum).
Pour cela, appuyez sur les touches :
Pour confirmer la programmation, appuyez sur la touche :
L'affichage visualise :
1: NON
ou bien
01: NON
Pour effacer complètement le nom, appuyez sur la touche :
Frappez le nouveau nom (16 caractères au maximum).
Pour cela, appuyez sur les touches :
Pour confirmer la programmation, appuyez sur la touche :
Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Emission a l'aide de la numerotation RAPIDE
Insérez l'original dans le dispositif d'introduction automatique (ADF), ou dans le dispositif d'introduction manuelle. Sur la ligne supérieure, l'afficheur visualise le message suivant :
DOCUMENT PRET
Sur la ligne inférieure, l'afficheur visualise la valeur initiale du type de contraste : "NORMAL".
La valeur initiale du type de résolution est la suivante : (Standard).
Si vous le souhaitez, modifier les valeurs de contraste et de résolution (consultez le paragraphe "Réglage du contraste et de la résolution").
Appuyez pendant plus d'une seconde sur la touche numérique désirée (par exemple 1).
L'afficheur visualise le numéro de fax associé à cette touche. Si vous avez également programmé un nom, l'afficheur le visualise.
Au terme de la numérotation, l'émission est exécutée normalement.
Emission a l'aide de la numerotation abregee
Insérez l'original dans le dispositif d'introduction automatique (ADF), ou dans le dispositif d'introduction manuelle. Sur la ligne supérieure, l'afficheur visualise le message suivant :
DOCUMENT PRET
Sur la ligne inférieure, l'afficheur visualise la valeur initiale du type de contraste : "NORMAL".
La valeur initiale du type de résolution est la suivante : (Standard).
Si vous le souhaitez, modifiez les valeurs de contraste et de résolution (consultez le paragraphe "Réglage du contraste et de la résolution").
- Appuyez sur la touche :
L'afficheur visualise :
CARNET D'ADRESSES
CODE OU<>
- Composez le code de numérotation abrégée désiré (par exemple 0 1).
Pour cela, appuyez sur les touches :
L'afficheur visualise le numéro de fax associé à ce code. Si vous avez également programmé un nom, l'afficheur le visualise.
Au terme de la numérotation, l'émission est exécutée normalement.
Emission a l'aide des numerotations RAPIDE et abregee apres consultation du CARNET d'adresses
Si vous ne vous souvenez plus de la touche de numérotation rapide ou du code de numérotation abrégée associé à un numéro de fax particulier, vous pouvez tout de même lancer une émission, en consultant le carnet d'adresses de la façon suivante :
- Insérez l'original dans le dispositif d'introduction automatique (ADF), ou dans le dispositif d'introduction manuelle. Sur la ligne supérieure, l'afficheur visualise le message suivant :
Sur la ligne inférieure, l'afficheur visualise la valeur initiale du type de contraste : "NORMAL".
La valeur initiale du type de résolution est la suivante : (Standard).
Si vous le souhaitez, modifiez les valeurs de contraste et de résolution (consultez le paragraphe "Réglage du contraste et de la résolution").
- Appuyez sur la touche :
L'affichage visualise :
CARNET D'ADRESSES
CODE DU < >
- Pour rechercher le nombre de fax ou le nom du correspondant auquel vous désirez émettre l'original, appuyez sur les touches :
- Pour lancer l'émission, appuyez sur la touche :
Emission apres RAPPEL d'un des 20 derniers numeros entrants ou d'un des 10 derniers numeros sortants
- Insérez l'original dans le dispositif d'introduction automatique (ADF), ou dans le dispositif d'introduction manuelle. Sur la ligne supérieure, l'afficheur visualise le message suivant:
Sur la ligne inférieure, l'afficheur visualise la valeur initiale du type de contraste : "NORMAL".
La valeur initiale du type de résolution est la suivante : (Standard).
Si vous le souhaitez, modifiez les valeurs de contraste et de résolution (consultez le paragraphe "Réglage du contraste et de la résolution").
- Appuyez sur la touche :
L'affichage visualise :
APPELS entrants
- Pour visualiser l'autre option disponible, "APPELS SONTANTS", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche:
- Pour rechercher, dans la liste des 20 derniers appels entrants ou des 10 derniers appels sortants, le numéro de fax ou le nom du correspondant auquel vous désirez émettre l'original, appuyez sur les touches :
- Pour lancer l'émission, appuyez sur la touche :
Les rapports
Les rapports imprimés par le fax vous offrent la possibilité de vérifier le résultat de toutes les opérations effectuées (émissions et réceptions), le volume des documents gérés et d'autres informations importantes.
Le fax imprime les rapports suivants :
- Rapport de coupure de secteur : ce rapport est toujours imprimé de façon automatique, et si la mémoire contient des documents, à la suite d'une coupure de secteur.
Au rétablissement des conditions de fonctionnement, le fax imprime automatiquement un rapport indiquant le nombre des pages perdues (c'est-à-dire les pages qui étaient contenues dans la mémoire avant la coupure de secteur). Dans ce cas, nous vous conseillons d'imprimer le journal d'activités, pour identifier le numéro ou le nom de la personne qui vous a envoyé les documents perdus.
Journal d'activités : ce rapport contient des informations sur les 42 dernières opérations effectuées (émissions et réceptions). Le fax conserve ces informations en mémoire, et les imprime soit automatiquement après la trente-deuxième opération, soit sur votre demande. - Rapport de dernière émission : ce rapport contient des informations concernant la dernière émission, et peut être imprimé, par l'intermédiaire d'une programmation ajustée, soit automatiquement au terme de chaque émission, soit uniquement sur votre demande. - Rapport de non émission : ce rapport contient des informations sur la dernière émission, mais il n'est imprimé de façon automatique que si l'émission a échoué. Le fax est prédisposé pour l'impression automatique de ce type de rapport. Pour désactiver cette impression, consultez le paragraphe correspondant.
- Rapport de dernière multidiffusion : ce rapport contient des informations concernant la dernière multidiffusion, et peut être imprimé, par l'intermédiaire d'une programmation adéquate, soit automatiquement au terme de chaque multidiffusion, soit uniquement sur votre demande.
Interpretation des rapports
| • Act.n° | Numéro progressif des transactions effectuées (émissions et réceptions). |
| • N°Doc | Numéro de référence du document mé-morisé (ce numéro est assigné directement par le télécopieur). |
| • Type | Type d'activité :EMISSION pour l'émission.RECEPTION ou RELEVRE REC. pour la réception. |
| • Numéro composé | Numéro du fax du correspondant. |
| • Nom | Nom du correspondant que vous avez appelé. Ce nom n'est imprimé que si vous l'avez mémorisé dans les touches de num-étrotation rapide ou dans les codes de numérorotation abrégée. Ce champ n'appa-rait pas dans le journal d'activités. |
| • Identif. destinataire | Numéro (et évientuellesment nom) du cor-respondant. Ce numéro correspond au num-étroque vous avez composé uniquement si le destinataire a programmé correcte-ment son numéro de fax. Dans le cas contraire, le numéro peut être différent ou peut même ne pas être imprimé. |
| • Date/heure | Date et heures auxquelles la transaction a été effectué. |
| • Durée | Durée de la transaction (en minutes et se-condes). |
| • Pages | Nombre total des pages émises/reçues. |
| • Résul. | Résultat de la transaction :- OK : si la transaction a réussi.- CODE D'ERREUR XX : si l'opération a échoué à cause du problème indiqué par le code d'erreur (consultez le paragraphe "Les codes d'erreur", du chapitre "Problèmes et solutions"). |
Activation/desactivation de l'impression automatique des rapports d'emission et de NON emission
Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
CONFIG. FAX
Appuyez sur la touche :
L'affichage visualise :
DATE ET HEURE
Appuyez sur la touche :
L'afficheur visualise :
PARAMETRAGE
Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise :
Vous pouvez choisir l'une des options suivantes : "RAPPORT EMI. : OUI" et "RAPPORT EMI. : NON".
NON EMIS: RAPPORT : le fax n'imprimera automatiquement un rapport qu'après chaque émission échouée.
RAPPORT EMI.: OUI: le fax imprimera automatiquement un rapport au terme de chaque émission (independament de son résultat).
RAPPORT EMI.: NON: le fax n'imprimera aucun rapport.
Pour visualiser l'une des options disponibles, appuyez sur les touches :
Pour confirmer votre choix, appuyez sur la touche:
Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Activation/desactivation de l'impression automatique du rapport de multidiffusion
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
CONFIG. FAX
- Appuyez sur la touche :
L'afficheur visualise :
DATE ET HEURE
- Appuyez sur la touche :
L'afficheur visualise :
PARAMETRAGE
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise :
RAP. MULTID.: OUI
- Pour visualiser l'autre option disponible, "RAP. MULTID.: NON", appuyez sur les touches :
Pour confirmer votre choix, appuyez sur la touche:
Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
IMPRESSION SUR DEMANDE DU RAPPORT D'EMISSION, DU JOURNAL D'ACTIVITES, DU RAPPORT DE MULTIDIFFUSION ET DU RAPPORT D'IDENTIFICATION DES APPELANTS
- Appuyez sur la touche : jusqu'à ce que l'afficheur visualise : IMPR. RAPPORT
- Appuyez sur la touche :
L'affichage visualise :
RAPP. DERN. ENI.
Vou puezCHOISIR I'une des options suivantes:"RAP. DERN. MULT.", JOURNALACTIVITE", LISTEPAPPELANTS" et "PASD'IMPRESSION".
- Pour visualiser l'une des options disponibles, appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche:
Au terme de l'impression, le fax retourne automatiquement à l'état d'attente initial.
REMARQUE
Si vous choisissez "PAS D'IMPRESSION", appuyez sur la touche
pour replacer le fax dans l'état d'attente initial.
Les LISTES
Vous pouvez à tout moment obtenir une impression des listes complètes des paramètres d'installation et de configuration, ainsi qu'une impression des données enregistrées dans les touches de numération rapide et les codes de numération abrégée. L'impression des listes des paramètres d'installation et de configuration vous permet d'obtenir un compte rendu mis à jour des valeurs prédéfinies et des valeurs que vous avez programmées pour adapter le fax à vos exigences.
IMPRESSION DE LA LISTE DES PARAMETRES D'INSTALLATION ET DE LA LISTE DES NUMEROS EXCLUS
- Appuyez sur la touche : jusqu'à ce que l'afficheur visualise : INSTALLATION
- Appuyez sur la touche :
L'afficheur visualise : CONFIG. LIGNE TEL
- Appuyez sur la touche : jusqu'à ce que l'afficheur visualise : IMPR. INSTALL.
- Appuyez sur la touche :
L'affichage visualise :
IMPR. INSSTALL
- Pour visualiser les autres options disponibles, "IMPR. : N° EXCLUS" et "QUITTER MENU", appuyez sur les touches :
Pour confirmer votre choix, appuyez sur la touche:
Remarque
Si vous avez besoin "IMPR. INSTALL." ou "IMPR.: N° EXCLUS", au terme de l'impression, le fax retourne automatiquement à l'état d'attente initial. Si vous avez besoin "QUITTER MENU", appuyez sur la touche pour replacer le fax dans l'état d'attente initial.
IMPRESSION DE LA LISTE DES PARAMETRES DE CONFIGURATION ET DES DONNEEES RELATIVES A LA NUMEROTATION RAPIDE ET A LA NUMEROTATION ABREGEE
- Appuyez sur la touche :
jusqu'auceque l'afficheur visualise:
CONFIG. FAX
- Appuyez sur la touche :
L'afficheur visualise :
DATE ET HEURE
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise : IMPR. CONFIG.
- Appuyez sur la touche :
L'afficheur visualise :
PARAMETRES: OUI
- Pour visualiser les autres options disponibles, "NUM. RAPIDE: OUI", "NUM. ABREGEE: OUI" et "IMPRESSION: NON", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche:
Au terme de l'impression, le fax retourne automatiquement à l'état d'attente initial.
Remarque
Si vous choisissez "IMPRESSION: NON", appuyez sur la touche pour replacer le fax dans l'état d'attente initial.
Reduction de la ZONE d'impression d'un document en reception
- Appuyez sur la touche :
CONFIG. FRX
- Appuyez sur la touche :
L'afficheur visualise :
DATE et HEURE
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
PARAMETRES IMPR.
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
- Pour sélectionner l'une des autres valeurs de réduction disponibles, "80%", "76%", "70%" ou "NON" (aucune réduction), appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche :
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Reception d'un document plus LONG que le FORMAT de PAPIER utilise
Si vous recevez un document plus long que le format de papier utilisé, vous pouvez programmer le fax afin qu'il imprime le texte en excédent sur une autre feuille.
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise :
CONFIG. RFX
- Appuyez sur la touche :
L'afficheur visualise :
DATE et HEURE
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise :
PARAMETRES IMPR.
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
EXCEDENT: AUTO
- Pour sélectionner l'une des autres valeurs disponibles, "EXCEDENT: NON" ou "EXCEDENT: OUI", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche:
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Remarque
Si vous sélectionnez le paramètre "EXCEDENT : AUTO", le fax imprimera le texte en excédent sur une autre feuille, à condition que l'excédent dépasse 12 mm.
Si vous sélectionnez le paramètre "EXCEDENT : OUI", le fax imprimera toujours le texte en excédent sur une autre feuille.
Si vous sélectionnez le paramètre "EXCEDENT : NON", le fax n'imprimera pas le texte en excédent.
Activation/desactivation de la reception silencieuse
Dans les modes de réception "AUTOMAT." et "FAX/TEL.", vous pouvez programmer le fax de façon à ce qu'il reçoive les documents sans émettre aucune sonnerie à l'arrivée des appels.
Lorsque cette fonction est activée, le comportement du fax dépend du mode de réception sélectionné et de la provenance de l'appel :
- Dans le mode "AUTOMAT.", le fax ne sonne jamais à l'arrivée d'un appel.
- Dans le mode "FAX/TEL.", à l'arrivée d'un appel, le fax n'émet aucune sonnerie uniquement si l'appel provient d'un autre fax. S'il s'agit d'un appel téléphonique, le fax émet un signal sonore au lieu des sonneries, pour vous inviter à décrocher le combiné.
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
INSTALLATION
- Appuyez sur la touche :
L'afficheur visualise :
CONFIG LIGNE TEL
- Appuyez sur la touche :
L'afficheur visualise :
FONCTION. AVERINCEES
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise :
REC. SILEN.: TOUJ.
- Pour sélectionner l'une des autres valeurs disponibles, "REC. SILEN.: TOUJ." ou "REC. SILEN.: QUOT.", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche:
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Remarque
En cas de coupure de courant, la programmation de la réception silencieuse quotidienne ("REC. SILEN.: QUOT.") est annulée.
Visualisation de l'identification de la personne qui vous appelle
Cette fonction, qui peut être activée sur votre demande par l'administrateur du réseau téléphonique, n'est disponible que dans certains pays, et respecte la Norme ETSI ETS 300 778-1.
Cette fonction vous permet d'identifier immédiatement la personne qui vous appelle : ainsi, vous pouvez décider de répondre ou non à l'appel.
Grâce à cette fonction, lorsque le fax se trouve en état d'attente, à l'arrivée d'un appel, il visualise toujours et de façon automatique l'une des informations suivantes :
- Numéro ou nom du correspondant qui vous appelle.
- PRIVE: si le correspondant a besoin de ne pas révéler son identité.
- NON DISPONIBLE: si le correspondant est connecté à un central téléphonique qui ne dispose pas de ce service.
En revanche, si vous êtes en train de programmer le fax, et si vous désirez, à l'arrivée d'un appel, visualiser le numéro ou le nom de l'appelant, vous devez appuyer sur la touche (1) avant de répondre.
Si vous êtes connecté à un central téléphonique particulier, le numéro de la personne qui vous appelle pourrait ne pas être visualisé sur le fax. Si tel est le cas, contactez le centre d'assistance technique de votre pays.
Le fax est déjà prédisposé pour visualiser l'identification de l'appelant. Pour désactiver cette fonction, procédez de la façon suivante :
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise :
INSTALLATION
- Appuyez sur la touche :
L'afficheur visualise :
CONFIG. LIGNE TEL
- Appuyez sur la touche :
L'afficheur visualise :
FONCTION AVALANCESES
Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
ID. APPELLANT: QUI
Pour visualiser l'autre valeur disponible, "ID. APPELANT: NON", appuyez sur les touches :
Pour confirmer votre choix, appuyez sur la touche:
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Remarque
Lorsque cette fonction est activée, en cas de coupure de courant avec perte de la date et de l'heure, ces dernières sont restaurées à la réception du premier appel.
Modification du NOMBRE de sonneries
Cette fonction n'est activée que dans certains pays.
Si le fax est prédisposé pour le mode de réception "AUTOMAT." ou "FAX/TEL," il répond automatiquement aux appels après un certain nombre de sonneries.
Si vous le désirez, vous pouvez modifier le nombre de sonneries de la façon suivante :
Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise :
INSTALLATION
Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
No Sonneries : 02
Pour visualiser les autres valeurs disponibles, "01", "03", "04", "05", "06", "07" ou "08", appuyez sur les touches :
Pour confirmer votre choix, appuyez sur la touche:
Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Modification du volume des sonneries
- Appuyez sur la touche :
CONFIG. RFX
- Appuyez sur la touche :
L'afficheur visualise : DATE ET HEURE
- Appuyez sur la touche :
L'afficheur visualise : PARIETRAGE
- Appuyez sur la touche :
1) jusqu'à ce que l'afficheur visualise : V. SONNERIE: HAUT
- Pour visualiser les autres valeurs disponibles, "V. SONNERIE: BAS", "V. SONNERIE: MOYEN" ou "V. SONNERIE: NON", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche :
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Activation/desactivation de la reconnaissance de la cadence des sonneries
Dans certains pays, les centraux téléphoniques offrent la possibilité d'assigner à une même ligne téléphonique deux ou plusieurs numéros, correspondants à des usagers différents. À l'arrivée d'un appel, une cadence de sonneries différente indique quel usager doit répondre. Cette fonction se révèle particulièrement utile dans les environnements domestiques et dans les petits bureaux, dans lesquels une même ligne téléphonique est souvent partagée par plusieurs personnes.
Votre fax est en mesure de détecter une de ces cadences (voir la procédure suivante). Ainsi, lorsque le fax se trouve dans le mode de réception "FAX/TEL.", et qu'il reçoit un appel caractérisé par cette cadence de sonneries spécifique, il se prépare toujours et uniquement à la réception d'un document.
Nous vous conseillons d'utiliser cette fonction en association avec la réception silencieuse, car ainsi, le fax ne sonnera que s'il s'agit d'un appel téléphonique.
- Appuyez sur la touche :
Appuyez sur la touche F jusqu'à ce que l'afficheur visualise : INSTALLATION
- Appuyez sur la touche :
L'afficheur visualise : CONFIG. LIGNE TEL
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
FONCT. RAVINCEES
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
SONN. DIST.: NON
- Appuyez sur les touches :
jusqu'à ce que l'afficheur visualise:
CHANGER CADENCE
- Pour confirmer votre choix, appuyez sur la touche:
L'afficheur visualise :
DETECTION AUTO.
- Appelez le fax avec la cadence désirée, de façon à ce que le fax puisse la détecter.
L'afficheur visualise :
DETECTEE
- Pour REPLACER le fax dans l'état d'attente initial, appuyez sur la touche :
Remarque
Si le fax ne parvient pas à détecter cette cadence spécifique, l'afficheur visualise le message "NON DETECTEE". Si tel est le cas, appuyez sur la touche 7, et reprenez la procédure.
Modification de la DUREE du SIGNAL SONORE
Cette fonction n'est activée que dans certains pays.
Lorsque le fax est prédisposé pour la réception automatique avec reconnaissance du type d'appel, il se comporte de la façon suivante :
- Si l'appel provient d'un fax, il se prépare automatiquement à recevoir après le nombre de sonneries programmé.
- Si l'appel provient d'un téléphone, il émet un signal sonore d'une durée de 20 secondes. Au terme de ce délai, si vous n'avez pas décroché le combiné, le fax se prépare automatiquement à recevoir.
Si vous le désirez, vous pouvez modifier la durée du signal sonore de la façon suivante :
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
INSTALLATION
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
DELAI TEL/FAX: 20
- Pour visualiser les autres valeurs disponibles, "15", "30" ou "40", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche:
Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Modification du code de commande à distance
Si le fax est connecté à un téléphone dérivé fonctionnant en multifréquence et est prédisposé pour la réception manuelle, à chaque fois qu'un correspondant souhaitant vous envoyer un document vous appelle, vous pouvez prédisposer le fax à la réception en frappant le code ** sur le téléphone dérivé. Cette opération équivaut à la pression de la touche ① sur le fax.
Dans ce code, vous pouvez remplacer le second "astérisque" par un chiffre de 0 à 9.
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
INSTALLATION
- Appuyez sur la touche :
L'affichage visualise :
CONFIG. LIGNE TEL
- Appuyez sur la touche :
L'afficheur visualise le type de connexion programme, par exemple :
RESERU PUBLIC
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
CONTR. DIST: QUI
- Appuyez sur la touche :
L'afficheur visualise le code précédemment programmé, par exemple :
INTROOD. CODE
CODE[0/9, )] 8
- Pour frapper le nouveau code, appuyez sur les touches :
- Pour confirmer le nouveau code, appuyez sur la touche :
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Remarque
Si vous souhaitez désactiver cette fonction, après le quatrième point, appuyez sur les touches «/» pour visualiser "CONTR. DIST.: NON". Ensuite, appuyez sur la touche «/» pour confirmer votre choix, et sur la touche «/» pour replacer le fax dans l'objet d'atte initial.
Remarque
Si vous êtes connecté à une ligne privée, suivez la même procédure jusqu'à l'affichage du message "RESEAU PUBLIC" : ensuite, appuyez sur les touches / pour visualiser l'option "LIGNE PRIVEE", et continuez la procédure comme indiqué ci-dessus.
Modification de la position du nom et du NUMERO de FAX
Les informations constituent l'en-tête de l'original à émettre (nom, numéro de fax, date et heures et nombre de pages) peuvent être reçues par le fax de votre correspondant à l'extérieur de la zone de texte (juste au-dessous du bord supérieur de la feuille) ou à l'intérieur de la zone de texte (légèrement plus bas que dans le cas précédent).
Le fax est prédisposé pour envoyer ces informations à l'intérieur de la zone de texte.
Modification de la position :
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
CONFIG. RFX
- Appuyez sur la touche :
L'afficheur visualise :
DATE ET HEURE
- Appuyez sur la touche :
L'afficheur visualise :
PARAMETRAGE
- Appuyez sur la touche :
jusqu'auce que l'afficheur visualise:
EN-TETE INT.
- Pour sélectionner le paramètre alternatif, appuyez sur les touches :
L'affichage visualise :
EN-TETEXT.
- Pour confirmer votre choix, appuyez sur la touche :
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Activation/desactivation de la repetition d'une emission depuis la memoire echouee
- Appuyez sur la touche :
jusqu'auceque l'afficheur visualise:
CONFIG. FAX
- Appuyez sur la touche :
L'afficheur visualise :
DATE et HEURE
- Appuyez sur la touche :
L'afficheur visualise :
Parametrage
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
REEXPED. DOC: QUI
- Pour visualiser l'autre valeur disponible, "REEXPED. DOC: NON", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche:
- Pour REPLACER le fax dans l'état d'attente initial, appuyez sur la touche :
ECOUTE Des signaux de PRESE de ligne
- Appuyez sur la touche : jusqu'à ce que l'afficheur visualise : INSTALLATION
- Appuyez sur la touche : jusqu'ac que l'afficheur visualise : ECOUTE LIGNE: NON
- Pour visualiser l'autre valeur disponible, "ECOUTE LIGNE: OUI", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche :
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Si le volume des tonalités de ligne et des signaux de prise de ligne vous semble trop faible ou trop fort, réglez-le à l'aide de la touche S.
- Appuyez sur la touche :
L'afficheur visualise :
EN LIGNE
- Pour diminuer ou augmenter le volume du haut-parleur, appuyez sur la touche : Dans l'angle supérieur droit, l'afficheur visualise le niveau du volume.
Reglage du volume des signaux sonores
- Appuyez sur la touche :
Jusqu'à ce que l'afficheur visualise:
CONFIG. FRX
- Appuyez sur la touche :
L'afficheur visualise :
DATE ET HEURE
- Appuyez sur la touche :
L'afficheur visualise :
PARAMETRAGE
- Appuyez sur la touche :
Jusqu'à ce que l'afficheur visualise :
VOL. AVERT: BRS
- Pour visualiser les autres valeurs disponibles, "VOL. AVERT: HAUT", "VOL. AVERT: MOYEN" ou "VOL. AVERT: NON", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche :
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Reduction de la vitesse d'emission
Le fax émet normalement les documents à une vitesse de 9600 bps (bits par seconde). Sur les lignes téléphoniques perturbées, nous vous conseillons de réduire la vitesse d'émission à 4800 bps.
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
CONFIG. FAX
- Appuyez sur la touche :
L'affichage visualise :
DATE ET HEURE
- Appuyez sur la touche :
L'affichage visualise :
PARAMETRAGE
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
VITESSE EPI. 9.6
- Pour visualiser l'autre valeur disponible, "VITESSE EMI. 4.8", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche :
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
Activation/desactivation du mode ECM
Le mode ECM (Mode de correction des erreurs) est un système qui permet de corriger les erreurs provoquées par les perturbations de la ligne téléphonique. Pour bénéficier de ses avantages, cette fonction doit être activée aussi bien sur votre fax que sur celui de votre correspondant. La dette "E" visualisée sur l'afficheur indique l'activation de la fonction.
Votre fax est prédisposé pour émettre avec le mode ECM. Pour le programmer de façon à ce qu'il émette normalement, suivez la procédure décrite ci-dessous :
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
CONFIG. FAX
- Appuyez sur la touche :
L'afficheur visualise :
DATE ET HEURE
- Appuyez sur la touche :
L'afficheur visualise :
PARAMETRAGE
- Appuyez sur la touche :
L'affichage visualise :
ECN OUI
- Pour visualiser l'autre valeur disponible, "ECM NON", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche:
- Pour replacer le fax dans l'état d'attente initial, appuyez sur la touche :
La RELEVE (polling)
La fonction relève permet à un fax de demander à un appareil distant de lui envoyer automatiquement un document.
Les caractéristiques fondamentales de cette méthode de communication sont au nombre de deux :
- C'est le destinataire qui demande l'émission du document. En effet, vous pouvez vous connecter à un autre fax et faire en sorte que celui-ci vous envoie automatiquement un document (préparé au préalable), même en l'absence de votre correspondant.
- La transaction est à la charge de la personne qui invite à émettre (c'est-à-dire du destinataire), et non pas à la charge de la personne qui émet le document.
Programmation de la requete d'emission (reception par relevance)
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise :
RELEVREC.
- Appuyez sur la touche :
L'afficheur visualise :
INTRODUIRE HEURE
HH: MM
Pour frapper l'heure désirée, appuyez sur les touches :
- Pour confirmer l'heure courante ou la nouvelle heure, appuyez sur la touche :
L'afficheur visualise :
COMPOSER NUMERO
NUN/RAPIDE/ARBREG
- des prévus : directement sur le pavé numérique du fax, ou à l'aide des touches de numérotation rapide ou des codes de numérotation abrégée. Pour cela, appuyez sur les touches :
- Pour confirmer la programmation, appuyez sur la touche : Le fax visualise pendant quelques secondes le message "REL. PROGR", et il retourne ensuite automatiquement à l'état d'attente initial. La seconde ligne de l'afficheur visualise "REL. REC:18:20".
Remarque
Pour annuler la programmation de la réception par relève, appuyez sur la touche
Modification/annulation d'une reception par relevdeja programmee
- Appuyez sur la touche : jusqu'à ce que l'afficheur visualise:
- Appuyez sur la touche :
L'affichage visualise :
- Appuyez sur la touche :
L'affichage visualise :
MODIF. PARAN.2
Vous pouvez choisir l'une des options suivantes :
ANNULER CONFIG.? : Pour annuler la programmation. Le fax retourne à l'état d'attente initial.
MODIF. PARAM. ? : Pour modifier l'heure de la requête d'émission, ou le numéro du correspondant qui a effectué la "dépose" du document.
- Pour visualiser l'autre valeur disponible, "ANNULER CONFIG.?", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche:
Si vous avez sélectionné "MODIF. PARAM. ?", l'afficheur visualise :
Introduire HEURE
Suivez ensuite la procédure "Programmation de la re-quête d'émission (réception par relève)" à partir du point 3.
En cas de coupure de secteur
En cas de coupure de courant, le fax conserve toujours en mémoire les informations suivantes : les numéros programmés pour les numérotations rapide et abrégée et les rapports. En revanche, les documents contenus dans la mémoire sont perdus.
La date et l'heure sont également perdues : par conséquent, vous devrez les redéfinir à l'aide de la procédure "Définition de la date et de l'heure", du chapitre "Utilisation immédiate".
En cas d'epuisement du PAPIER ou de l'encre
Si au cours de la réception le papier se termine ou se coince, l'encre s'épuise, le couvercle du logement de la tête d'impression est ouvert, le support papier se referme ou le tableau de bord est soulevé, l'impression s'interrompt, le message correspondant est visualisé sur l'afficheur, et le document que vous êtes en train de recevoir est temporairement enregistré dans la mémoire. Le fax reprend l'impression dès que l'anomalie est éliminée.
Si l'emission ECHOUE
Parfois, à cause de problèmes survenant sur la ligne (trafic téléphonique trop intense ou interférences), le destinataire vous informe que la copie reçue est de mauvaise qualité, et vous demande de la lui retransmettre.
Dans ce cas, nous vous conseillons d'émettre à nouveau l'original à une vitesse inférieure. Le télécopieur émet normalement à une vitesse de 9600 bps (bits par seconde). Pour réduire la vitesse, suivez la procédure décrite dans le paragraphe "Réduction de la vitesse d'émission", du chapitre "Opérations plus sophistiquées".
Si l'émission échoue à cause d'un problème sur la ligne ou d'une défaillance du fax, le témoin lumineux d'erreur "●△" s'allume, et le fax émet un bref signal sonore : dans ce cas, le fax imprime automatiquement le rapport d'émission (consultez le paragraphe "Impression des rapports et des listes", du chapitre "Opérations pour l'émission et la réception"). Dans ce rapport, un code d'erreur indique la cause de l'anomalie (consultez la liste des codes d'erreur plus loin dans ce chapitre).
Si vous insérez un original dans l'un des deux dispositifs d'introduction pour documents originaux, alors que le fax est en train d'effectuer une copie, d'imprimer un rapport ou d'imprimer un document en réception, l'appareil se comporte de la façon suivante :
- Si le fax est en train d'effectuer une copie, des messages visualisés sur l'afficheur vous indiqueront comment interrompre la copie et retourner à l'état d'attente initial.
- Si le fax est en train d'imprimer un rapport, des messages visualisés sur l'afficheur vous indiqueront comment interrompre l'impression et retourner à l'état d'attente initial.
- Si le fax est en train de recevoir un document : - Le fax interrompt la réception et commence à mémoriser le document. L'afficheur visualise le message "REC. EN MEM."
Au terme de la mémorisation, l'afficheur visualise le message "DOCUMENT EN MEM."
À ce niveau, le télécopieur vous indique comment retirer l'original de l'un des deux dispositifs d'introduction ; ensuite, le fax imprime le document mémorisé.
Problemes de fonctionnement
La liste ci-dessous vous aidera à résoudre certains problèmes de fonctionnement.
| PROBLEM | SOLUTION |
| Le fax ne fonctionne pas. | Assurez-vous qu'il est connecté au secteur électrique. |
| L'original ne peut pas être inséré correctement. | Assurez-vous que l'original respecte les recommendations du paragraphe "Les originaux que vous pouvez utiliser", du chapitre "Opérations pour l'émission et la réception". |
| Le fax ne parvient pas à émettre. | Assurez-vous que l'original n'est pas coincide. |
| La ligne est occupée : attendez qu'elle se libère, et repêze la procédure d'émission. | |
| Le fax ne recoit pas de façon automatique. | Vous l'avez prédisposé pour la réception manuelle : programmez-le pour la réception automatique. |
| Le fax ne parvient ni à copier ni à receiveoir. | Assurez-vous que l'original ou le papier d'alimentation n'est pas coincide. |
| Vous utilisez un type de papier non ajustat : contrôle les caractéristiques du papier, dans le chapitre "Données techniques". | |
| Le fax imprime des copies complètement blanches. | Placez correctement l'original, avec le côte à copier tourné vers le haut. |
Remarque
Le fonctionnement défectueux du fax durant l'émission ou la réception peut également dépendre de causes différentes de celles mentionnées dans le tableau. Ces problèmes sont signalés par un code d'erreur imprimé dans le "Rapport d'émission" et dans le "Journal d'activités" (consultez le paragraphe "Impression des rapports et des listes", du chapitre "Opérations pour l'émission et la réception").
Les codes d'erreur imprimés dans le rapport d'émission et dans le journal d'activités sont composés de deux chiffres indiquant la cause de l'erreur. Par manque d'espace, le code est imprimé dans le journal d'activités sans aucun message.
| CODE | MESSAGE | CAUSE DE L'ERREUR | INTERVENTION |
| OK | Aucun message. Résultat positif. | Aucune intervention. | |
| 02 | CONNEXION IMPOSSIBLE | La tonalité de ligne n'est pas déetectée ou les signalisations sont irrégulières. | Vérifiez que le fax est correctement connecté à la ligne téléphonique et que le combiné est raccroché. Ensuite, retentez la connexion. |
| 03 | DESTINAT. NE REPEND PAS | Votre correspondant ne répond pas à l'appel ou il ne s'agit pas d'un fax. | Contrôlez l'exactitude du numéro du correspondant. |
| 04 | ERREURS EN EMISSION RENVOI A PARTIR DE PAGE: nn | Anomalie d'émission (nn = numéro de la page où l'erreur a été détectée). | Répétez l'émission à partir de la page indiquée dans le rapport. |
| 05 | RENVOYER LES PAGES: nn, ... nn | Le fax du correspondant a déetecté une mauvaise réception sur certaines pages (nn = numéro des pages où l'erreur a été détectée). | Répétez l'émission des pages indiquées dans le rapport. |
| 07 | DOCUMENT TROP LONG | L'original à émettre est trop long. Le temps d'émission dépasse les valeurs admises. | Divisez le document et émettez-le en plusieurs opérations. |
| 08 | CONTROLLER LE DOCUMENT | Le lecteur optique ne parvient pas à dire l'original. | Retirez l'original de l'ADF et réintroduisez-le avant de retenter l'émission. |
| 09 | INTERRUP. EMIS.AVEC STOP | You've avrez interrompu l'émission. | Aucune intervention. |
| 10 | Aucun message. | Le fax déTECTe une anomalie au cours de la réception. | Contactez votre correspondant et demandez-lui de renvoyer le document. |
| 11 | Aucun message. | Au cours de la réception, une défaillance de l'imprimante s'est produit. La réception a été méorisée, mais la mémoire s'est replie avant la fin de la transaction. | Elimine la cause de la défaillance, et attendez la fin de l'impression du document stocké en mémoire. |
| 13 | ERREUR LORS DE LA RELEVE | Le correspondant n'a pas introduit d'original dans l'ADF et n'a pas prédisposé son fax pour l'émission par dépose. | Contactez votre correspondant. |
| 16 | COUPURE SECTEUR SUR PAGENn | Coupure de courant au cours d'une émission ou d'une réception. | Répétez l'émission à partir de la page indiquée dans le rapport. |
| (OK) | Aucun message. | Le document a été reçu mai la qualité d'impression n'est pas satisfaisante. | Contactez votre correspondant. |
| OCC | LIGNE OCCUPEE | Détection de la tonality "occupée". | Retentez la connexion. |
Signalisations et messages
Les éventuelles anomalies pouvant survenir sont généralement indiquées par des signalisations sonores (parfois accompagnées de signalisations visuelles : témoin lumineux d'erreur "●△" allumé) ou par des messages d'erreur visualisés sur l'afficheur.
En outre, certaines signalisations sonores du fax et certains messages visualisés sur l'afficheur n'indiquent pas une condition d'erreur.
Signalisation brève de 1 seconde
- Vous avez appuyé sur une touche erronée durant une phase opérationnelle.
Signalisation prolongée de 3 secondes et témoin lumineux d'erreur allumé
Transaction échouée.
Signalisation continue
- Vous devez raccrocher le combiné.
Remarque
Pour éteindre le témoin lumineux d'erreur , appuyez sur la touche
Controle DOCUM., enfoncer
L'original n'est pas alimenté correctement : réinsérez l'original dans le plateau d'introduction automatique (ADF), et appuyez sur la touche pour restaurer les conditions de fonctionnement du fax.
Controle PAPIER, enfoncer
- Pas de papier dans le bac d'alimentation : ajoutez du papier et appuyez sur la touche 📁 pour effacer le message de l'afficheur.
- Le papier n'est pas alimenté correctement : réinsérez le papier dans le bac, et appuyez sur la touche 📁 pour restaurer les conditions de fonctionnement du fax.
COPIE Interrorp
- Vous avez interrompu la copie en appuyant sur la touche.
- Une erreur empêchant l'impression s'est produite durant la copie de l'original : vérifiez le type d'anomalie sur l'afficheur, et éliminez la cause de l'erreur.
Couvercle OUVERT
Le couvercle du logement de la tête d'impression est ouvert : referencé-le.
Le document reçu a été ménorisé à cause d'une anomalie qui en empêchait l'impression immédiate : vérifie le type d'anomalie (absence ou bourrage de papier, encre épuisée, couvercle ouvert, etc.), et remédiez à celle-ci.
ENCRE Epuisee!
La cartouche d'encre est épuisée : remplacez la tête d'impression (consultez le paragraphe "Remplacement de la tête d'impression", du chapitre "Opérations d'entretien").
- Un original s'est coincé durant la copie ou l'émission : appuyez sur la touche l et si l'original n'est pas éjecté automatiquement, retirez-le manuellement (consultez le paragraphe "Retrait d'un original coincé", du chapitre "Opérations d'entretien").
- Vous avez interrompu l'analyse de l'original en appuyant sur la touche.
ERREUR EMI.
Une erreur s'est produite durant l'émission : appuyez sur la touche pour éteindre le témoin lumineux d'erreur " ● △" et pour effacer le message de l'afficheur, et reprenez l'émission.
Une feuille s'est coincée durant la copie ou la réception : appuyez sur la touche • et si la feuille n'est pas éjectée automatiquement, vérifiez la zone du bourrage et retirez la feuille (consultez le paragraphe "Retrait d'une feuille de papier coincée", du chapitre "Opérations d'entretien").
ERREUR REC.
Une erreur s'est produite durant la réception : appuyez sur la touche pour éteindre le témoin lumineux d'erreur " ● △" et pour effacer le message de l'afficheur.
En raison d'une anomalie survenue durant la réception, un ou plusieurs documents ont été reçus en mémoire, et celle-ci est entièrement occupée : vérifie le type d'anomalie (absence ou bourrage de papier, encre épuisée, couvercle ouvert, etc.), et/remédiez à celle-ci. Les documents seront automatiquement imprimés et la mémoire sera ainsi libérée.
NON programme
Vous avez besoin d’une touche de numérotation rapide ou un code de numérotation abrégée nonprogrammé au préalable : programmez la touche ou le code (consultez le paragraphe "Programmation des numérotations rapide et abrégée", du chapitre "Opérations pour l'émission et la réception").
La connexion a échoué à cause d'une anomalie de la ligne ou parce que le numéro du correspondant est occupé : le fax est sur le point d'exécuter automatiquement des tentatives de réinitialisation de la numérotation.
La réception continue dans la mémoire à cause d'une anomalie qui empêche l'impression immédiate du document : vérifie le type d'anomalie sur la ligne inférieure de l'afficheur, et/remédiez à celle-ci.
Vous avez programmé une réception par relève, et la connexion a échoué à cause d'une anomalie de la ligne ou parce que le numéro du correspondant est occupé : le fax est sur le point d'exécuter automatiquement des tentatives de réitération de la numérotation.
Une anomalie a bloqué le fax : mettez le fax hors tension puis sous tension. Si le problème persiste, mettez le fax hors tension et contactez le service d'assistance technique.
VERIF. TETE IMP
- Le fax ne détecte pas la présence de la tête d'impression, car celle-ci est absente ou n'est pas insérée correctement : insérez/ réinsérez la tête d'impression.
- Endommagement de certaines des buses de la tête d'impression, ce qui influence négativement la qualité d'impression : effectuez la procédure de rétablissement de la tête (consultez le paragraphe "Rétablissement de la tête d'impression et contrôle des buses", du chapitre "Opérations d'entretien").
Signalisation brève de 1 seconde
Transaction terminée correctement.
Signalisation intermittente d'une durée de 20 secondes
- Décrochez le combiné pour répondre à un appel téléphonique.
AUTRES messages sur l'afficheur
Le fax est en train d'établir la connexion avec le fax de votre correspondant.
CONTROLE IMPRESSION.
1=SORTIE0=REPET
Le fax a effectué automatiquement un contrôle des buses de la tête d'impression et a imprimé le résultat du test : contrôlez la qualité d'impression et répondez de façon appropriée.
Decrocher LETEL
Le correspondant souhaite vous parler : décrochez le combiné et répondez à l'appel.
L'original a été inséré correctement dans l'ADF.
Vous avez programmé une émission depuis la mémoire.
Vous avez programmé une émission à une heure prédéfinie (émission différée).
EPIS. Interrorpue
Vous avez interrompu l'émission en appuyant sur la touche
Emission
Le fax est en train d'effectuer une émission.
Emission ACHVEE
Opération d'émission terminée correctement.
Voulezprilaligne téléphoniqueendecrochantlecombiné dutéléphoneconnecté.
Emregistrement
Le fax est en train d'enregistrer les pages de l'original à copier.
Impression en COURS
Le fax est en train d'imprimer un rapport ou une liste.
Vous avez momentanément interrompu une conversation téléphonique en appuyant sur la touche : pour reprendre la conversation, appuyez de nouveau sur la touche
RECEPT. Achevee
Opération de réception terminée correctement.
Vous avez interrompu la réception en appuyant sur la touche
REL. REC: HH: MM
Voici s'effectue une requête d'émission (réception par relevé).
Le fax est en train d'effectuer la sélection du numéro du correspondant que vous avez appelé.
TETE IMPR. NEUVER, 1=OUI O=non
Vous avez inséré pour la première fois une tête d'impression, ou bien vous l'avez retirée et reintroduite : répondez de façon appropriée. Si votre réponse est affirmative et si la tête n'est pas neuve, votre fax ne déetectera pas l'épuissement de l'encre.
Reemplacement de la TETE d'impression
- Décrochez le combiné téléphonique, et placez-le sur une surface stable (figure 1).
- Débloquez et soulevez le tableau de bord, comme indiqué par les flèches (figure 2).
- Débloquez la tête d'impression en agissant sur le levier, comme indiqué par la flèche (figure 3).
- Extrayez la tête d'impression épuisée de son logement (figure 4).
- Saisissez la tête neuve par ses deux côtes, sortez-la de son emballage, et enlevez le film de protection des buses (figure 5). ATTENTION!
- Évitez de toucher les buses (figure 7).
- Evitez de toucher les contacts électriques (figure 6).
- Insérez la tête neuve dans le logement, avec les contacts électriques orientés vers le bas (figure 8).
- Poussez la tête jusqu'à ce que vous entendiez un déclic qui confirme sa correcte insertion (figure 9).
- Ensuite, fermez le tableau de bord, et placez le combiné téléphonique sur son logement.
Remarque
Si vous avez replacé la tête d'impression à la suite de l'épuisement de l'encre, dès que vous fermez le tableau de bord, le fax détecte automatiquement le remplacement, et l'afficheur visualise le message "TETE IMPR. NEUVE? 1 = OUI 0 = NON". Sélectionnez 1.
Ensuite, le fax exécute automatiquement la procédure de rétablissement de la tête d'impression et le contrôle des buses : au terme de ces opérations, le fax imprime leur résultat de diagnostic. Examinez ce résultat : pour cela, consultez le paragraphe "Insertion de la tête d'impression", du chapitre "Utilisation immédiate".
En revanche, si vous avez replacé la tête à la suite d'une dépréciation de la qualité d'impression, effectuez les opérations suivantes :
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
MANIPULAT. TETE
- Appuyez sur la touche :
L'affichage visualise :
TETENUEVUE: QUI
- Appuyez sur la touche :
L'affichage visualise :
RETABL. ACTIF
Le fax exécute la procédure de rétablissement de la tête d'impression et le contrôle des buses : au terme de ces opérations, le fax imprime leur résultat diagnostic.
Examinez ce résultat : pour cela, consultez le paragraphe "Insertion de la tête d'impression", du chapitre "Utilisation immédiate".
Retablissement de la TETE d'impression et controle des BUSES
Si la qualité d'impression se détériore, vous pouvez effectuer une opération rapide qui rétablira la tête d'impression et contrôlera les buses, tout en vous fournissant l'impression du résultat du test.
- Appuyez sur la touche :
jusqu'à ce que l'afficheur visualise:
MANIPULAT. TETE
- Appuyez sur la touche :
L'afficheur visualise :
TETENUEVIE: QUI
- Pour visualiser l'autre option disponible, "TETE NEUVE: NON", appuyez sur les touches :
- Pour confirmer votre choix, appuyez sur la touche :
L'affichage visualise :
RETRABL. ACTIF
- Pour confirmer la programmation, appuyez sur la touche :
L'affichage visualise :
RETRABL. ACTIF
Le fax exécute la procédure de rétablissement de la tête d'impression et le contrôle des buses : au terme de ces opérations, le fax imprime leur résultat diagnostic.
Examinez ce résultat : pour cela, consultez le paragraphe "Insertion de la tête d'impression", du chapitre "Utilisation immédiate".
Remarque
Pour interrompre à tout moment la procédure, appuyez sur la touche
Remarque
Au terme de la procédure de rétablissement, si le résultat diagnostic n'est toujours pas satisfaisant, effectuez les opérations suivantes dans l'ordre indiqué, jusqu'à ce que vous obtieniez un résultat acceptable :
Effectuez sur le fax la copie d'un document représentant le type de graphique ou de texte désiré, et évaluez la qualité de cette copie. - Changez le type de papier (le papier utilisé pourrait être particulièrement poreux), et repésez encore une fois la procédure. - Retirez et réinsérez la tête d'impression. - Retirez la tête et vérifiez si un corps étranger se trouve sur les buses d'impression : si la réponse est affirmative, éliminez ce corps avec précaution, en évitant de toucher les contacts électriques. Ensuite réinsérez la tête d'impression. - Retirez la tête d'impression, et nettoyez les contacts électriques de la tête et du chariot porte-tête (consultez le paragraphe "Nettoyage des contacts électriques de la tête d'impression" ci-dessous). - Réinsérez la tête d'impression. - Contactez le service d'assistance technique.
Nettoyage des contacts electriques de la TETE d'impression
Le fax étant déconnecté de la prise secteur :
- Décrochez le combiné téléphonique, et placez-le sur une surface stable (figure 1).
- Débloquez et soulevez le tableau de bord, comme indiqué par les flèches (figure 2).
- Débloquez la tête d'impression en agissant sur le levier, comme indiqué par la flèche (figure 3).
- Extrayez la tête d'impression de son logement (figure 4).
- Nettoyez les contacts électriques à l'aide d'un chiffon légèrement humide (figure 5).
Ne touchez pas les buses.
- Nettoyez également avec un chiffon légèrement humide les contacts électriques du chariot porte-tête (figure 6).
- Réinsérez la tête d'impression dans le logement, avec les contacts électriques orientés vers le bas.
- Poussez la tête jusqu'à ce que vous entendiez un déclic qui confirme sa correcte insertion.
- Ensuite, fermez le tableau de bord, et placez le combiné téléphonique sur son logement.
Nettoyage du lecteur optique
L'accumulation de poussière sur le miroir du lecteur optique peut entraver la lecture des documents. Pour éviter cet inconvénient, nettoyez le miroir de temps à autre de la façon suivante :
Le fax étant déconnecté de la prise secteur :
- Décrochez le combiné téléphonique, et placez-le sur une surface stable (figure 1).
- Débloquez et soulevez le tableau de bord, comme indiqué par les flèches (figure 2).
- Déplacez le chariot porte-tête contre le bord gauche du télécopieur (figure 3).
- Débloquez le rouleau d'entraînement du papier en agissant sur le levier, comme indiqué par la flèche (figure 4).
- Extrayez le rouleau de son logement (figure 5).
- Nettoyez le miroir du lecteur optique avec un chiffon imbibé d'un produit de nettoyage pour les vitres, puis essuyez-le soigneusement (figure 6).
Attention!
Évitez de vaporiser ou de verser le produit directement sur le miroir.
- Placez une extrémité du rouleau sur le pivot situé sur la gauche du télécopieur, comme indiqué par la flèche (figure 7).
- Bloquez le rouleau en agissant sur le levier, comme indiqué par la flèche (figure 8).
- Ensuite, fermez le tableau de bord, et placez le combiné téléphonique sur son logement.
Remarque
Pour vérifier si le lecteur optique est propre, faites la copie d'une page blanche. Si des lignes verticales apparaissent sur la copie alors que le lecteur optique de votre appareil est propre, contactez le service d'assistance technique.
Nettoyage de la carrosseire
- Déconnectez le fax du secteur électrique et du réseau téléphonique.
- Utilisez uniquement un chiffon doux, sans peluches et imbibé d'un produit de nettoyage neutre dilué dans de l'eau.
Lors de l'émission ou de la copie, il est possible qu'un document original se coince. Cette situation est signalée sur l'afficheur par le message "ENLEVER DOCUMENT, ENFONCER "
Essayez dejecter l'original en appuyant sur la touche . Si l'original n'est pas éjecté automatiquement, retirez-le manuellement de la façon suivante:
ou bien
Retirez l'original coincé (faites attention à ne pas le déchirer).
Retrait d'une feuille de PAPIER coincee
Si le papier utilisé pour l'impression des documents reçus ou la copie des originaux cause un bourrage (cette situation est signalée sur l'afficheur par le message "ERREUR PAPIER, ENFONCER "), essayez d'éjecter la feuille de papier en appuyant sur la touche. Si la feuille de papier n'est pas éjectée automatiquement, retirez-la manuellement de la façon suivante:
ou bien
Retirez la feuille coincée (faites attention à ne pas la déchirer).
Remarque
Si, après avoir effectué les opérations décrites ci-dessus, vous ne parvenez toujours pas à retirer l'original coincé ou la feuille de papier coincée, cela signifie que ces derniers pourraient être bloqués à l'intérieur du télécopieur. Si tel est le cas, effectuez la procédure suivante:
- Décrochez le combiné téléphonique, et placez-le sur une surface stable (voir la figure 1 de la procédure "Nettoyage du lecteur optique").
- Débloquez et soulevez le tableau de bord (voir la figure 2 de la procédure "Nettoyage du lecteur optique").
- Déplacez le chariot porte-tête contre le bord gauche du télécopieur (voir la figure 3 de la procédure "Nettoyage du lecteur optique").
- Débloquez le rouleau d'entraînement du papier en agissant sur le levier (voir la figure 4 de la procédure "Nettoyage du lecteur optique").
- Extrayez le rouleau de son logement (voir la figure 5 de la procédure "Nettoyage du lecteur optique").
- Retirez l'original coincide ou la feuille de papier coincée.
- Placez une extrémité du rouleau sur le pivot situé sur la gauche du télécopieur (voir la figure 7 de la procédure "Nettoyage du lecteur optique").
- Bloquez le rouleau en agissant sur le levier (voir la figure 8 de la procédure "Nettoyage du lecteur optique").
- Ensuite, fermez le tableau de bord, et placez le combiné téléphonique sur son logement.
Modèle Télécopieur de table.
Afficheur. À cristaux liquides (LCD), 16 + 16 caractères.
Capacité mémoire : 19 pages (*)
Dimensions
Largeur 340 mm.
Profondeur 220 mm - 235 mm (^**)
Hauteur 133 mm - 272 mm (^**)
Poids 2,5 kg environ.
Réseau téléphonique. Public/private.
Compatibilité ITU T30.
Vitesse de communication 9600 - 7200 - 4800 - 2400
(avec "fall back" automatique).
Compression données : MH, MR, MMR.
Tension 220-240 VCA ou 110-240
VCA (voir la plaquette située)
sous le fax).
Fréquence 50-60 Hz (voir la plaquette)
située sous le fax.
Puissance absorbée :
- Attente 4 W environ.
- Puissance maximale 35 W.
Conditions ambientes
Température................................................................................ De +5°C à +35°C (fonctionnement).
De -15°C à +45°C (transport).
De 0°C à +45°C (stockage et entreposage).
Humidité relative 15% - 85% (fonctionnement, stockage et entreposage).
Méthode d'analyse CIS.
Résolution de lecture :
- Horizontale 8 points/mm.
- Verticale STANDARD 3,85 lignes/mm.
- Verticale FINE 7,7 lignes/mm.
Temps d'émission 11 s environ (9600 bps).
Capacité du dispositif d'introduction
des originaux Automatique (ADF) :
5 feuilles A4 (70 - 90g / m^2)
Manuel auxiliaire:
1 feuille A4, Letter ou Legal (70-110 g/m²).
Système d'impression. Sur papier ordinaire avec imprimante à jet d'encre.
Largeur maximale d'impression 204 mm.
Papier d'impression. A4 (210 x 297 mm).
Alimentation papier....... Bac pour papier ordinaire (40 feuilles de 80 g/m² au maximum).
(^*) = Format ITU-TS, Test Sheet n^1 (Sample Letter) en résolution standard et compression MH.
(^**) = Avec l'extension du support du papier.
STANDARD FORM CCITT R1
SAPORS LANE·BOOLE·DORSET·BH 25 8 ER
TELEPHONE BOOLO (94513) 51617-TELEX 123456
messages d'erreur 21
Caractéristiques de ligne
Connexion à une ligne privée (PBX) 1
Connexion au réseau public 1
ligneprivée 1
réseau public 1
Carrosserie
nettoyage 25
Central téléphonique
privilégié (standard) 1
public 1
Code de commande à distance 15
Codes d'erreur 19, 20
Configuration
définition de paramètres indispensables VI
exigences d'homologation /
Impression des paramètres de configuration 11
Connexion
au réseau téléphonique V
au secteur électrique VI
du combiné téléphonique V
prises de connexion IV
Contacts électriques
du chariot porte-tête 24
Contraste
réglage 3
Copie
exécution d'une copie XVI
interruption de la copie XVII
les originaux que vous pouvez copier XVI
valeurs de contraste et de résolution XV1
valeurs de reproduction XV1
Date et heute
définition de la date et de l'heure VII
modification de la date et de l'heure VIII
Dispositif d'introduction des documents originaux
dispositif automatique (ADF) IV
dispositif manuel IV
Données techniques
Caractéristiques de communication 27
caractéristiques de réception 27
caractéristiques d'émission 27
caractéristiques du lecteur 27
caractéristiques électriques 27
Caractéristiques générales 27
conditions ambiantes 27
ECM (Mode de correction des erreurs) 17
Emballage
Contenu de l'emballage
Emission
Activation/désactivation du mode ECM 17
Écoute des signaux de prise de ligne 16
Émission à l'aide de la numérotation abrégée 8
émission à l'aide de la numérotation rapide 8
Émission après consultation du carnet d'adresses 9
émission avec décrochement du combiné
téléphonique XIII, 5
émission avec écoute des tonalités de ligne XIII, 4
émission d'un original XIII, 4
Émission d'un original depuis la mémoire 5
interruption de l'émission 4
Les originaux que vous pouvez utiliser XII, 3
multidiffusion 5
Rappeler les derniers numéros 9
réduction de la vitesse d'émission 17
Réglement du contraste et de la résolution 3
réglage du volume des signaux sonores 16
réglage du volume du haut-parleur 16
Répétition d'une émission depuis mémoire échouée 16
Entretien
contrôle des buses 23
Nettoyage de la carrosserie 25
Nettoyage des contacts électriques 24
Nettoyage du lecteur optique 24
précautions concernant l'utilisation
Remplacement de la tête d'impression 23
rétablissement de la tête d'impression 23
Retrait d'un original coincé 25
Retrait d'une feuille de papier coincée 25
Environnement
recyclage /
Identification de l'émetteur
nom VIII
nom et numéro de fax
position 9, 15
numéro de fax IX
Lecteur optique
nettoyage 24
Listes
Données des numérotations rapide et abrégée 11
Liste des nombres exclus 11
Liste des paramètres de configuration 11
Liste des paramètres d'installation 11
Mémoire d'émission d'un original depuis la mémoire 5. Modification/répétition/annulation 6.
Messages autres messages sur l'afficheur 22 messages d'erreur sur l'afficheur 21
Numérotation à impulsions 1, 2 multifréquence 1, 2 Numérotation abrégée émission à l'aide de la numérotation abrégée 8 modification 8 programmation 8 déléphoner à l'aide de la numérotation abrégée XV Numérotation rapide émission à l'aide de la numérotation rapide 8 modification 8 programmation 7 déléphoner à l'aide de la numérotation rapide XV
Dispositifs d'introduction des documents originaux : dispositif automatique (ADF) XII, dispositif manuel XII. Les originaux que vous pouvez utiliser : 3. Retrait d'un original coincé : 25.
Papier bac d'alimentation pour papier ordinaire (ASF) IV chargement du papier d'impression X coincé 19 épuisement du papier 19 retrait d'une feuille de papier coincée 25 Problèmes et solutions coupure de secteur 19 épuisement du papier ou de l'encre 19 problèmes de fonctionnement 19 si l'émission échoue 19
Rappel automatique 5 Rapports d'impression automatique 10 Impression sur demande 11 Interprétation des rapports 10 Journal d'activités 9 Rapport de coupure de secteur 9 Rapport de dernière émission 9 Rapport de dernière multidiffusion 10 Rapport de non émission 10
Réception choix du mode de réception XIII, 6 modification de la durée du signal sonore 14 modification du code de commande à distance 15 modification du nombre de sonneries 13 modification du volume des sonneries 14 réception automatique XIV, 6 avec reconnaissance du type d'applé 7 réception en modalité "FAX/TEL." XIV réception manuelle XIII, 6 réception silencieuse 12 reconnaissance de la cadence des sonneries 14 réduction d'un document en réception 12 texte en excédent 12 visualisation de l'identification de l'appelant 13 Relève (Polling) modification/annulation d'une réception par relève 18 présentation 17 réception par relève 17 Résolution réglage 4
Signalisations autres signalisations sonores 22 signalisations sonores d'erreur 21 Signalisations sonores 21 Signaux de prise de ligne 16
Tableau de bord II, III Téléphone rappeler les derniers numéros XVI téléphoner à l'aide de la numérotation abrégée XV téléphoner à l'aide de la numérotation rapide XV téléphoner après consultation du carnet d'adresses XV utilisation du téléphone XV Témoin lumineux "ERREUR" 21 Tension coupure de secteur 19 Tête d'impression insertion de la tête d'impression X nettoyage des contacts électriques 24 remplacement de la tête d'impression 23 rétablissement et contrôle des buses XI, 23
Vitesse d'émission 17
Volume des signaux sonores 16
Volume des sonneries 14
Volume du haut-parleur 16
Code de la tête d'impression monochrome
Tête d'impression monobloc : code B0336F.
255975A
- Déclaration de compatibilité réseau
- Notepourl'utilisateurfrançais
- Avant l'utilisation
- APERCU Du telecopieur II
- Utilisation immediate v
- Remarques concernant le recyclage
- Risques de decharge electrique
- Risques d'incendie
- Risques d'accident
- Precautions concernant l'utilisation
- Utilisation conforme
- Parametres d'installation et de configuration
- Tableau de BORD
- Contenu de l'emballage
- Environnement d'installation
- Connexion au RESEAU telephonique et au secteur electrique
- Important
- Definition des parametres indispensables pour un correct fonctionnement
- Remarque
- Definition de la DATE et de l'heure
- DATE et HEURE
- FORMAT HEURE: 24 h
- FORMAT HEURE: 12 h
- Modification de la DATE et de l'heure
- Definition du nom et du NUMERO de FAX
- Definition du NUMERO de FAX
- Position du nom et du NUMERO de FAX
- Modification de la position :
- CONFIG. FAX
- Parametrage
- Preparation pour l'utilisation
- PEU d'encre
- ENCRE Epuisee
- Emission
- Les originaux que vous POUVEZ utiliser
- Dans le dispositif d'introduction automatique (ADF)
- Dans le dispositif d'introduction manuelle auxiliare
- Emission d'un original
- Reception
- Choix du mode de reception
- Emission avec decrochement du combine telephonique
- Reception manuelle
- Reception automatique
- Reception en modalite "fax/tel."
- Utilisation du telephone
- Telephoner a l'aide de la numerotation RAPIDE
- Telephoner a l'aide de la numerotation abregee
- Telephoner apres consultation du CARNET d'adresses
- Rappeler l'un des 20 derniers numeros entrants ou l'un des 10 derniers numeros sortants
- Les originaux que vous POUVEZ COPIER
- Execution d'une COPIE
- Configuration du telecopieur aux characteristiques de ligne 1
- Operations pour l'emission et la reception 3
- Operations plus sophistiquees 12
- Operations d'entretien 23
- Connexion du telecopieur au RESEAU PUBLIC
- Connexion du telecopieur a une ligne PRIVEE (PBX)
- Modification temporaire du type de numerotation
- Dimensions
- Reglage du contraste
- Le contraste doit être choisi en fonction des critères suivants :
- Reglage de la resolution
- La résolution doit être précision en fonction des critères suivants :
- Emission avec ECOUTE des tonalites de ligne
- RAPPEL automatique
- Emission d'un original à plusieurs destinataires
- Emission d'un original depuis la memoire
- Introduire HEURE
- Modification/repetition/annulation d'une emission depuis la memoire DEJA programmee
- Reception automatique avec reconnaissance du type d'appel
- Programmation des numerotations RAPIDE et abregee
- NUMERO TEL.
- PROGR. RUTRE. DUI
- La numerotation abregee
- Modification d'une TOUCHE de numerotation RAPIDE ou d'un code de numerotation abregee
- Emission a l'aide de la numerotation RAPIDE
- Emission a l'aide de la numerotation abregee
- Emission a l'aide des numerotations RAPIDE et abregee apres consultation du CARNET d'adresses
- Emission apres RAPPEL d'un des 20 derniers numeros entrants ou d'un des 10 derniers numeros sortants
- APPELS entrants
- Les rapports
- Interpretation des rapports
- Activation/desactivation de l'impression automatique des rapports d'emission et de NON emission
- Activation/desactivation de l'impression automatique du rapport de multidiffusion
- Les LISTES
- Reduction de la ZONE d'impression d'un document en reception
- Reception d'un document plus LONG que le FORMAT de PAPIER utilise
- Activation/desactivation de la reception silencieuse
- Visualisation de l'identification de la personne qui vous appelle
- Modification du NOMBRE de sonneries
- Modification du volume des sonneries
- Activation/desactivation de la reconnaissance de la cadence des sonneries
- Modification de la DUREE du SIGNAL SONORE
- Modification du code de commande à distance
- Modification de la position du nom et du NUMERO de FAX
- Activation/desactivation de la repetition d'une emission depuis la memoire echouee
- ECOUTE Des signaux de PRESE de ligne
- Reglage du volume des signaux sonores
- Reduction de la vitesse d'emission
- Activation/desactivation du mode ECM
- La RELEVE (polling)
- Programmation de la requete d'emission (reception par relevance)
- Modification/annulation d'une reception par relevdeja programmee
- MODIF. PARAN.2
- En cas de coupure de secteur
- En cas d'epuisement du PAPIER ou de l'encre
- Si l'emission ECHOUE
- Problemes de fonctionnement
- Signalisations et messages
- Signalisation brève de 1 seconde
- Signalisation prolongée de 3 secondes et témoin lumineux d'erreur allumé
- Signalisation continue
- Controle DOCUM., enfoncer
- Controle PAPIER, enfoncer
- COPIE Interrorp
- Couvercle OUVERT
- ENCRE Epuisee!
- ERREUR EMI.
- ERREUR REC.
- NON programme
- VERIF. TETE IMP
- Signalisation intermittente d'une durée de 20 secondes
- AUTRES messages sur l'afficheur
- Decrocher LETEL
- EPIS. Interrorpue
- Emission ACHVEE
- Emregistrement
- Impression en COURS
- RECEPT. Achevee
- REC: HH: MM
- TETE IMPR. NEUVER, 1=OUI O=non
- Reemplacement de la TETE d'impression
- Retablissement de la TETE d'impression et controle des BUSES
- Nettoyage des contacts electriques de la TETE d'impression
- Ne touchez pas les buses.
- Nettoyage du lecteur optique
- Attention!
- Nettoyage de la carrosseire
- Retrait d'une feuille de PAPIER coincee
- Conditions ambientes
- Code de la tête d'impression monochrome
Marque : OLIVETTI
Modèle : FAX-LAB 95
Catégorie : Fax
