Type de produit	Imprimante photo mobile
Marque	Olivetti
Modèle	MY WAY PLUS
Dimensions (H x L x P)	90 mm x 220 mm x 162 mm
Poids	1,6 kg
Alimentation	Alimentateur externe 100-240 V CA / Allume-cigare 12 V CC / 6 piles rechargeables NiMH 1,2 V, 2,2-2,5 Ah
Consommation électrique	35 W max
Technologie d'impression	Jet d'encre, 3 couleurs
Résolution d'impression	1200 x 1200 dpi, 4800 x 1200 dpi, 1200 x 600 dpi (texte)
Vitesse d'impression	1 page/90 s (photo A6 haute déf.) ; 1 page/60 s (papier normal A6)
Formats papier supportés	Carte postale 4x6" (102x152 mm), A6 (105x148.5 mm), double A6 (105x297 mm), 10x15 cm
Capacité bac papier	Jusqu'à 20 feuilles (papier photo 280 g/m²)
Affichage	Écran LCD couleur 2,4"
Interfaces	USB 2.0 (ordinateur), USB 1.1 PictBridge (appareil photo), Bluetooth 1.2 Classe 2
Cartes mémoire compatibles	CompactFlash I/II, Microdrive, SmartMedia, SecureDigital, MultiMedia, Memory Stick Duo/Pro/MagicGate, xD-Picture (jusqu'à 2 Go)
Impression sans fil	Bluetooth (portée ~10 m) ; compatible MIPC
Impression sans ordinateur	Oui, via carte mémoire, appareil photo PictBridge/DPOF, Bluetooth
Logiciel fourni	Toolbox (Windows/Mac), pilotes, logiciel supplémentaire
Entretien et nettoyage	Nettoyage extérieur avec chiffon doux ; nettoyage des buses via Toolbox
Pièces détachées	Cartouche d'encre originale Olivetti (3 couleurs) ; kit de recharge batterie en option
Temps de fonctionnement	Température : fonctionnement 15-35°C, stockage -5-45°C
Humidité	Fonctionnement : 15-85% sans condensation

FOIRE AUX QUESTIONS - MY_WAY PLUS OLIVETTI

Comment allumer et éteindre l'imprimante MY WAY PLUS ?

Appuyez sur le bouton ON/OFF situé sur le panneau de contrôle. Pour éteindre, appuyez à nouveau sur ce bouton ; tous les indicateurs et l'écran s'éteignent.

Puis-je imprimer des photos sans utiliser d'ordinateur ?

Oui, l'imprimante peut fonctionner en mode PC-free. Insérez une carte mémoire ou branchez un appareil photo numérique compatible PictBridge ou DPOF via USB, ou utilisez la connexion Bluetooth depuis un téléphone portable pour imprimer directement.

Comment insérer une carte mémoire dans l'imprimante ?

Ouvrez le portillon externe de l'imprimante. Insérez la carte mémoire dans la fente correspondante (CompactFlash, SD, etc.) en respectant l'orientation indiquée. Poussez doucement jusqu'à ce qu'elle s'enclenche. L'écran LCD affichera le nombre de photos détectées.

Comment imprimer une photo depuis un téléphone portable via Bluetooth ?

Allumez l'imprimante (le voyant Bluetooth doit être allumé). Sur votre téléphone, activez Bluetooth et lancez une recherche de périphériques. Sélectionnez l'imprimante (mot de passe par défaut : 0000). Envoyez la photo ; l'impression démarre automatiquement. Portée maximale : environ 10 mètres.

Que faire en cas de bourrage papier ?

Ouvrez le portillon intérieur droit de l'imprimante. Retirez délicatement le papier coincé. Si des morceaux restent, assurez-vous de les enlever complètement. Fermez le portillon, puis appuyez sur le bouton Annuler pour réinitialiser l'erreur et reprendre l'impression.

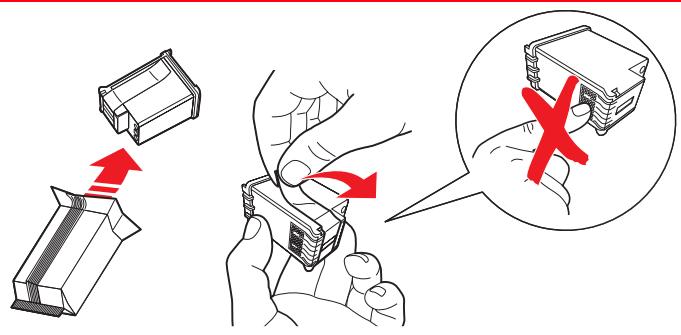

Comment remplacer la cartouche d'encre ?

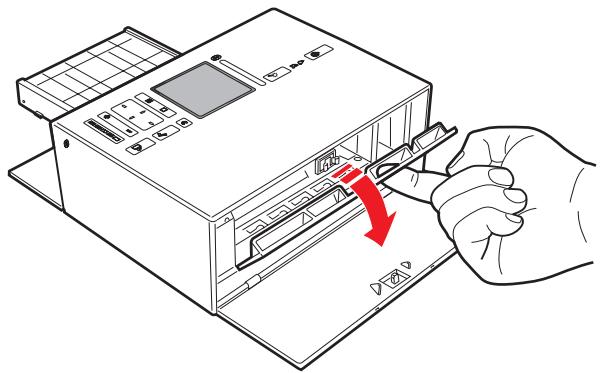

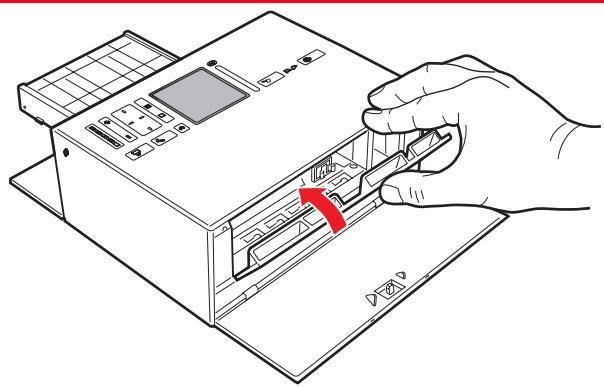

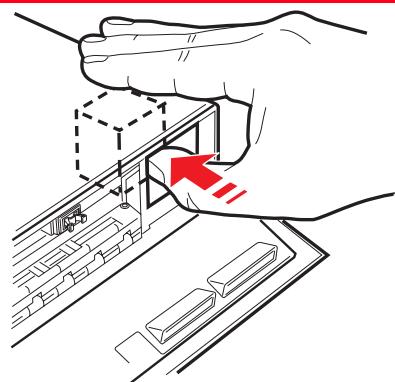

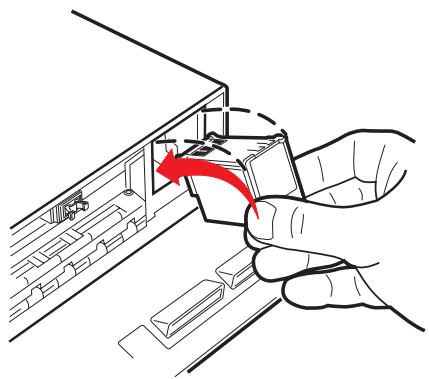

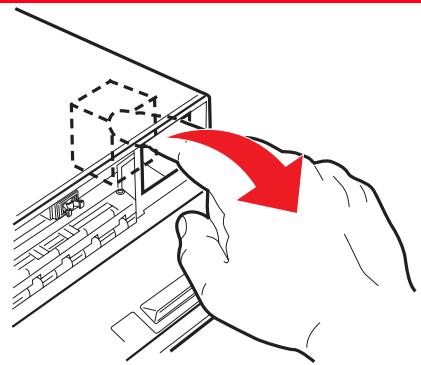

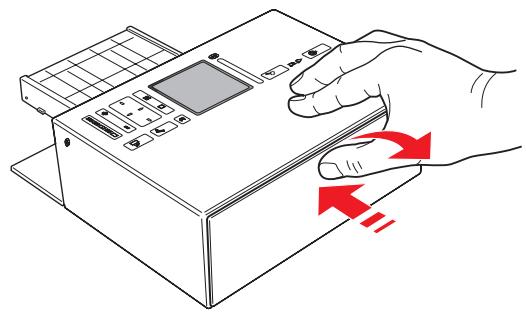

Ouvrez le portillon externe puis le portillon interne droit pour accéder au support de cartouche. Tirez la cartouche usagée vers le bas pour la retirer. Déballez la nouvelle cartouche, retirez la bande protectrice des buses. Insérez-la en orientant les buses vers le bas et poussez jusqu'au déclic. Fermez le portillon. L'imprimante effectuera automatiquement l'alignement.

Quels types de papier puis-je utiliser ?

L'imprimante supporte le papier photo, couché, glacé et les cartes postales aux formats 10x15 cm, A6, 4x6 pouces, ainsi que le papier ordinaire A4 plié en deux (double A6). Le bac peut contenir jusqu'à 20 feuilles de papier photo de 280 g/m².

Comment améliorer la qualité d'impression des photos ?

Utilisez le bouton Magic sur le panneau de contrôle. L'imprimante analyse l'image et applique des corrections. Vous pouvez également utiliser le logiciel Toolbox sur ordinateur pour ajuster le contraste, la netteté, etc., avant d'imprimer.

L'imprimante peut-elle fonctionner sur batterie ?

Oui, elle peut être alimentée par six piles rechargeables AA NiMH de 1,2 V (capacité minimale 2,2 Ah chacune). Les piles doivent être chargées dans un chargeur externe (vendu séparément) avant insertion. L'adaptateur allume-cigare (fourni) permet aussi une utilisation en voiture.

Que signifie le voyant d'encre allumé en continu ?

Le voyant d'encre fixe indique que la cartouche est presque vide ou vide. Il est conseillé de remplacer la cartouche par une neuve. Si le voyant clignote, la cartouche est faible mais encore utilisable temporairement. Utilisez uniquement des cartouches originales Olivetti pour garantir la qualité.

MODE D'EMPLOI MY_WAY PLUS OLIVETTI

Édité/Publié/Produit par :

Olivetti S. p. A.

Tous droits réservés

Ref: 527604fr

Date de publication : Juillet 2006

Marques déposées : Microsoft et Windows sont des marques déposées de Microsoft Corporation.

D’autres marques déposées et noms commerciaux peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms, ou à leurs produits. Olivetti dénie tout intérêt propriétaire aux marques déposées et noms commerciaux autres que les siens.

ENERGY STAR est une marque déposée des États-Unis.

Le programme ENERGY STAR est un plan de réduction d'énergie représenté par l'Agence pour la protection de l'Environnement des États-Unis afin de répondre aux problèmes concernant l'environnement et pour encourager le développement et l'utilisation d'équipement de bureau ayant un meilleur rendement énergétique.

Les qualités requises pour ce produit sont garanties par le label CE appliqué sur le produit lui-même.

1 Pour commencer 1

GENERALITÉS 2

Instructions de sécurité 2

RENSEIGNEMENTS SUR LA QUALITE D'IMPRESSION ET LA GARANTIE..... 2

Chargement du papier dans le tiroir papier 7

Chargement manuel d'une feuille de papier normal A4 pliée à moitié en vertical 7

ALIMENTATION DE LA IMPRIMANTE 8

Choix de la modalité d'alimentation pour l'imprimante 8

ALLUMAGE ET EXTINCTION DE L'IMPRIMANTE 9

Allumage de l'imprimante 9

Extinction de l'imprimante 9

BRANCHEMENT D'UN APPAREIL PHOTO NUMÉRIQUE À L'IMPRIMANTE 10

INSERTION ET RETRAIT DES CARTES MÉMOIRE 10

Insertion de la carte mémoire 10

Retrait de la carte mémoire 11

PREPARATION DE L'IMPRIMANTE POUR LE TRANSPORT 12

EXTRACTION DU TIROIR PAR LE BAS DE L'IMPRIMANTE 12

DEFINITIONS POUR L'IMPRESSION EN MODALITE BLUETOOTH 13

2 Utilisation de l'imprimante sans l'ordinateur 15

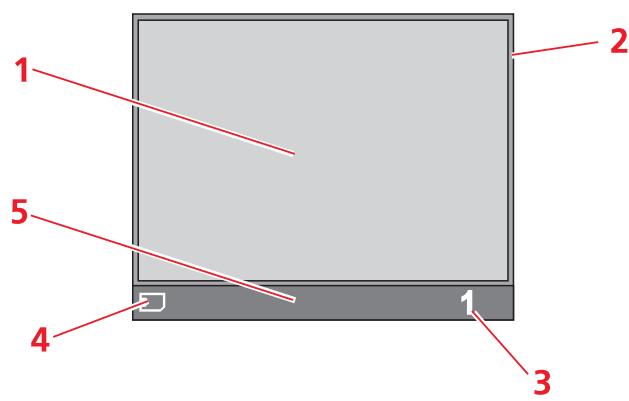

PHOTOS VUES SUR L'AFFICHEUR DE L'IMPRIMANTE 16

Vues à plein écran. 16

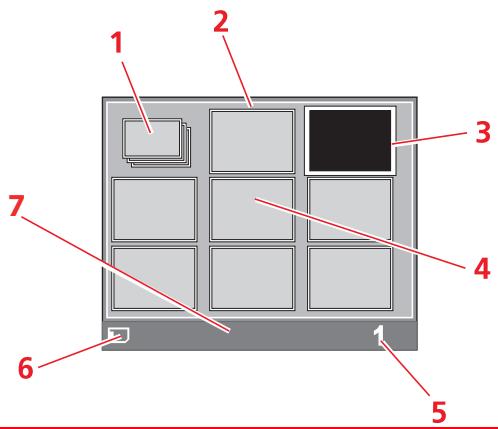

Vue Miniatures 17

Améliorer la qualité de l'impression des photos 17

SELECTION ET IMPRESSION PHOTOS DE LA CARTE MÉMOIRE 17

IMPRESSION D'UNE PHOTO D'UN APPAREIL PHOTO NUMÉRIQUE COMPATIBLE PICTBRIDGE 18

SELECTION ET IMPRESSION D'UNE PHOTO DE UN APPAREIL PHOTO NUMÉRIQUE DPOF 18

SELECTION ET IMPRESSION D'UNE PHOTO DE UN APPAREIL PHOTO NUMERIQUE PAS COMPATIBLE PICTBRIDGE/DPOF 19

IMPRESSON D'UNE PHOTO DEPUIS UN PERIPHERIQUE BLUETOOTH....20

3 Utilisation de l'imprimante de un ordinateur...21

AVANT DE COMMENCER 22

LE TOOLBOX 22

Le Gestionnaire D'État de l'Imprimante 23

IMPRESSION 24

Impression à l'aide de l'application en utilisant les propriétés d'impression 24 Impression à l'aide de l'outil imprimer des photos du Toolbox 25

TRANSFERT DE FICHIERS DEPUIS LA CARTE MÉMOIRE VERS L'ORDINATEUR 26

CONFIGURATION DES PARAMÈTRES POUR AMÉLIORER LA QUALITÉ DU TIRAGE DES CLICHES. 26

4 Cartouche d'encre 27

Contrôle du niveau d'encre 28

REEMPLACEMENT DE LA CARTOUCHE D'ENCRE 29

ALIGNEMENT DE LA CARTOUCHE D'ENCRE 31

Alignement de la cartouche d'encre à l'aide du Toolbox 31

5 Maintenance et dépannage 33

NETTOYAGE DE L'IMPRIMANTE 34

Nettoyage de la structure extérieure de l'imprimante 34

NETTOYAGE DES BUSES DE LA CARTOUCHE D'ENCRE 34

DÉPANNAGE 35

Problèmes pendant l'installation de l'imprimante 35

Problèmes à l'allumage de l'imprimante 38

Problèmes d'impression 38

Signification des indicateurs sur le panneau de contrôle 39

DEGAGEMENT DU BOURRAGE PAPIER 39

6 Caractéristiques techniques 41

Spécifications Générales 42

Spécifications de l'imprimante 44

SPECIFICATIONS DU PAPIER 44

Types de papier supportés 44

Formats et dimensions du papier supporté 44

INDEX ANALYTIQUE 45

Le MIPC est une association industrielle à but non lucratif fondée en 2004 par des sociétés leaders sur le secteur des imprimantes photographiques et des téléphones portables. Sa mission est de promouvoir et de soutenir des règles d'interopérabilité permettant l'impression d'images et d'autres contenus provenant de téléphones mobiles vers des systèmes d'impression. Ces règles ont pour but d'assurer un développement international des produits et services pour les utilisateurs de téléphones portables. http://www.mobileprinting.org

MY_WAY plus: Ce produit "Mobile Printing Ready" a été conçu pour donner la possibilité d'imprimer en toute simplicité à partir d'un téléphone mobile en suivant la norme "Mobile Imaging and Printing Consortium (MIPC) Implementation Guidelines for Printing with Mobile Terminals, Version 1.0" pour les Bluetooth, PictBridge, Memory Card.

1 Pour commencer

GÉNÉRALITÉS

INSTRUCTIONS DE SÉCURITÉ

RENSEIGNEMENTS SUR LA QUALITÉ D'IMPRESSION ET LA GARANTIE

Ce produit possède les fonctions d'une imprimante portable à jet d'encre haut de gamme et se désigne par son poids contenu et sa modalité de fonctionnement sans fil.

L'imprimante est pourvue d'une tête à 3 couleurs pour un tirage performant des clichés sur papier photographique ou sur papier standard sans bords.

L'imprimante peut travailler avec des batteries rechargeables et est pourvue d'une interface Bluetooth pour la connexion sans fil depuis téléphone portable, en devenant de cette manière un inséparable compagnon pour vos moments de délassement.

Elle peut être utilisée avec la modalité avantageuse PC-free (sans ordinateur) ou en modalité autonome grâce à laquelle on peut tirer des clichés en format 10 x 15 en reliant simplement l'appareil photo numérique PictBridge-compatible, DPOF ou non PictBridge/DPOF avec l'interface USB, sans la nécessité de devoir relier l'imprimante à un ordinateur et sans devoir allumer le PC. En outre, il est possible d'insérer des cartes mémoire dans les relatives fentes placées sur le côté latéral de l'imprimante pour la sélection et le tirage des clichés mémorisés.

Le tirage des photos est possible directement depuis téléphone portable ayant la technologie sans fil en utilisant l'interface Bluetooth intégrée dans l'imprimante.

L'imprimante peut être reliée à un ordinateur à travers la seconde interface USB.

Dans ce cas, comme dans la modalité sans ordinateur (PC-free), avec le programme Olivetti Toolbox on peut accéder rapidement à toutes les fonctions disponibles, utiliser le logiciel de gestion des documents et le logiciel supplémentaire fourni dans l'Installation CD-ROM ("Installation").

Remarque : si on peut relier l'imprimante à un ordinateur, ce dernier doit utiliser le système opérationnel Microsoft Windows 98 SE, Me, 2000 ou XP, ou bien MAC OS X 10.2 ou version successive.

Instructions de sécurité

Lire attentivement et suivre les renseignements indiqués au-dessous pour garantir votre sécurité :

• Brancher le cordon d'alimentation à la prise électrique qui est près du produit et facilement accessible.
• Ne pas utiliser l'imprimante après de l'eau ou avec les mains mouillées.
• Ne pas exposer l'imprimante à la pluie ou à l'humidité.
• Ne pas essayer de désassembler l'imprimante.
• Observer toutes les précautions et instructions indiquées sur l'imprimante. Lire et comprendre toute la documentation que vous avez reçue avec l'imprimante.

Remarque : ce produit fonctionne correctement, dans le respect des normes de sécurité, s'il est utilisé avec l'alimentateur c. a. fourni par le constructeur. Si le produit est utilisé avec des alimentateurs autres que celui qui est fourni dans son emballage, il relèvera de la responsabilité de l'utilisateur de garantir leur conformité aux normes de sécurité et à l'alimentation requise par le produit.

Renseignements sur la qualité d'impression et la garantie

Afin de garantir le bon fonctionnement de l'imprimante et la grande qualité de l'impression, il est essentiel dans le temps d'utiliser seulement des cartouches d'encre originales Olivetti.

Olivetti décline toute responsabilité pour les dommages à l'imprimante provoqués par la rupture, ou le remplissage des cartouches à jet d'encre. Ces actions comportent aussi la perte de la garantie.

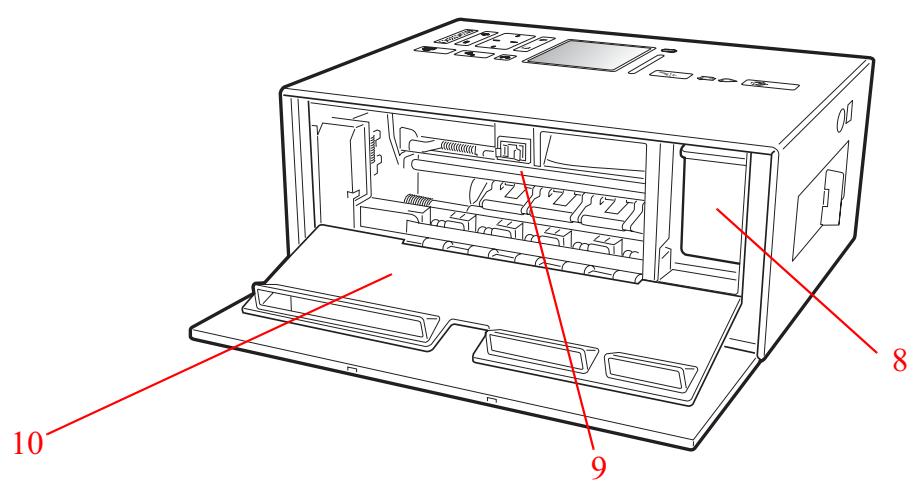

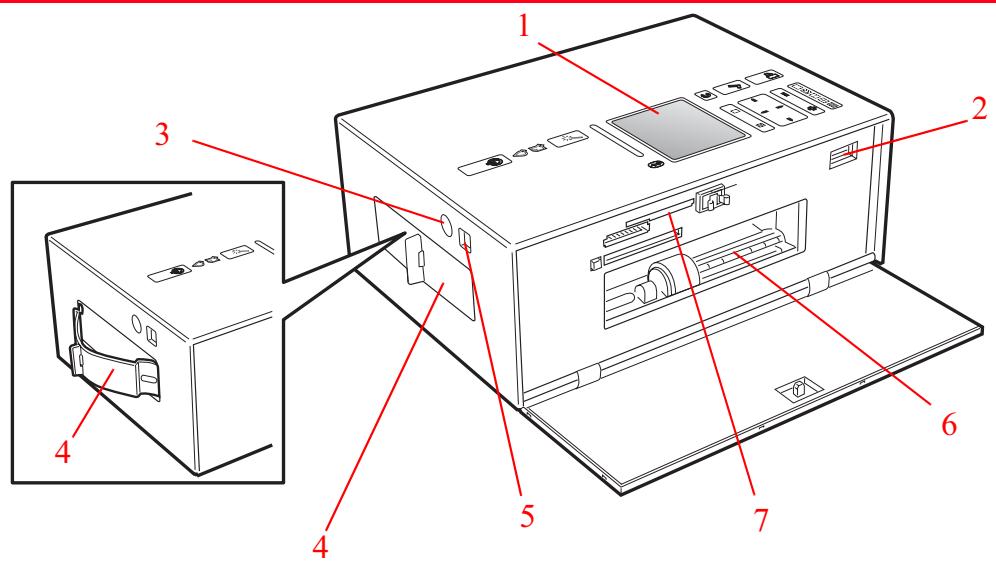

Référence	Parties	Description
1	Panneau de contrôle	Il est constitué par un afficheur à cristaux liquides en couleurs (LCD), par le bouton d'allumage, par un indicateur d'activité Bluetooth, par des indicateurs d'erreur et par de nombreux boutons qui permettent de personnelier les impressions et par des boutons d'allumage et de signalisation d'absence d'encre ou de papier. Voir "Panneau de contrôle de l'imprimante" pour une description des fonctions disponibles.
2	Interface USB	Brancher le cable USB de l'appareil photo, pour l'impression des photos directement à travers l'appareil photographique.
3	Prise électrique	Connecteur auquel est branché l'alimentateur c.a. extérieur de l'imprimante ou l'adaptateur c.c. de l'allume-cigare de la voiture, tous deux fournis dans l'emballage du produit.Remarque: connecter l'alimentateur c.a. extérieur à l'imprimante, puis à la prise électrique.
4	Poinnée pour le transport	Extraire cette poignée pour transporter tranquillement l'imprimante.
5	Interface USB à haute vitesse	Brancher le cable USB (pas inclus) employé pour la connexion à l'ordinateur. Brancher l'autre extrémité du cable à l'ordinateur.
6	Fente pour l'introduction du tiroir papier	Introduire dans cette fente le tiroir du papier.
7	Logements des cartes mémoire	Insérer la carte mémoire dans les logements correspondants, pour visualiser son contenu et selectionner les photos à imprimer. Se reporter à la rubrique "Insertion et retrait des cartes mémoire". On peut insérer de cartes Compact Flash I, II, Microdrive, SmartMedia, SecurDigital et MultiMedia, Memory Sticks et de cartes xD-Picture.
8	Support de la cartouche d'encre	Contient la cartouche d'encre en couleurs. pour les informations relatives à la substitution de la cartouche, voir "Substitution de la cartouche d'encre".
9	Fente pour l'expulsion du papier imprimé et logement pour le retrait du papier coince.	Fente à travers laquelle est expulsée la feuille imprimée. Le logement est aussi utilisé pour enlever les évventuels papiers coincés.Pour les informations relatives au retrait du papier coince, voir "Retrait papier coince".
10	Portillon interne droite	Couvre la fente d'expulsion papier et le support de la cartouche. L'ouverture de ce portillon durant les opérations d'impression intercompra l'impression en cours.

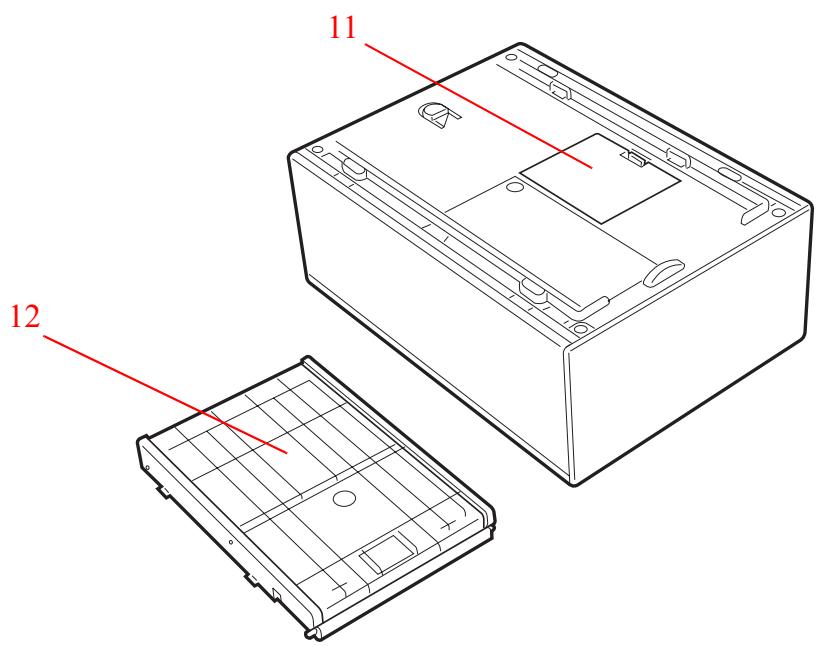

11	Logement batteries	Contient six piles AA rechargeables au nickel métal hydrate (NiMH) de 1,2 V ayant une capacité minimale de 2,2 à 2,5 Ah chacune pour alimenter l'imprimante en cas de non-utilisation de l'alimentateur CA extérieur ou de l'adaptateur c.c. de l'allume-cigare.Remarque: les piles doivent être complètement chargées avant d'être insérées dans l'imprimante. S'assurer de-disposer d'un spécifique chargeur de batteries (vendu séparément) pour pouvoir recharger les piles lorsque leur niveau baisse.
12	Tiroir papier	Peut contenir au maximum 20 feuilles de papier photographique de 280 gm2. Lorsqu'il n'est pas utilisé, le tiroir peut être enlevé pour le transport, sur le côté inférieur de l'imprimante.

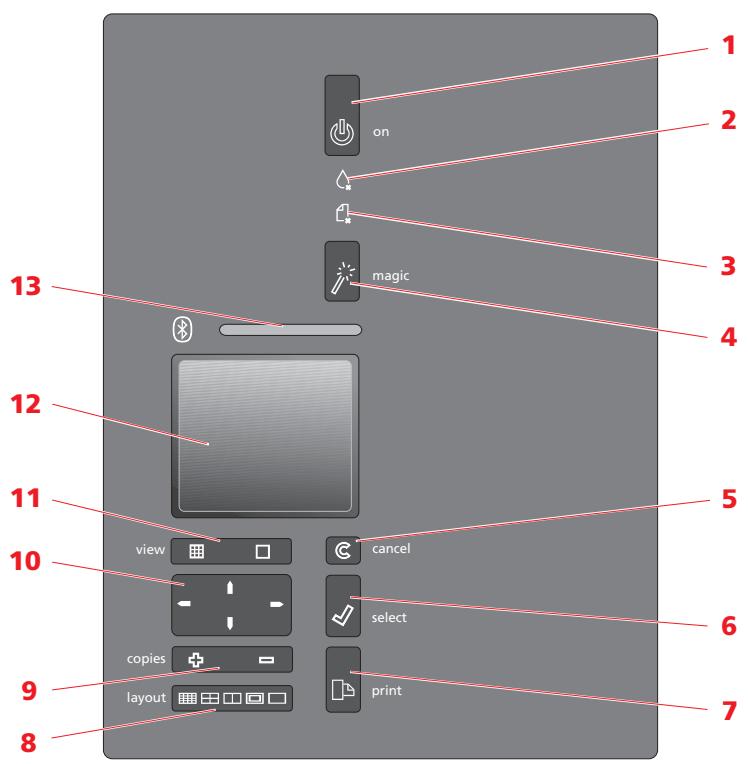

Le panneau de contrôle de l'imprimante permet de programmer le tirage des clichés reçus par un appareil photo numérique relié à l'imprimante, clichés qui sont mémorisés dans la carte mémoire insérée dans la relative fente de l'imprimante ou reçus à travers un périphérique Bluetooth. Grâce à l'afficheur en couleurs, on peut aussi parcourir et visualiser les clichés.

Le panneau comprend en outre de nombreux boutons qui permettent de sélectionner les clichés désirés et en personnaliser le tirage. Les icônes sur les boutons s'illuminent pour indiquer les fonctions actuellement actives.

Référence	Parties	Description
1	Bouton On/Off	Permet d'allumer et d'éteindre l'imprimante.
2	Indicateur encre terminée	Clignote ou s'illumine pour indiquer la condition de la cartouche/encre presque terminée, dans ce cas il est conseillé de replacer la cartouche. Voir "Substitution de la cartouche d'encre".
3	Indicateur erreur papier	S'illumine pour indiquer que le papier est terminé.S'illumine pour indiquer que le papier est coincé.S'illumine pour indiquer l'alimentation d'un format de papier non correct durant l'impression
4	Bouton Magic	Appuyer sur le bouton pour améliorer la qualité de toutes les images choisisies pour l'impression.La nouvelle image produit n'est pas visualisée sur l'afficheur ou sauvégardée mais elle est disponible pour l'impression.
5	Bouton Annuler	Permet d'annuler immédiatement l'exécution d'une impression en cours, en provoquant l'expulsion du papier et le retard aux prédispositions par défaut.
6	Bouton Sélection	Appuyer sur ce bouton pour sélectionner la photo visuaisée sur LCD.
7	Bouton d'impression	Appuyer sur pour tirer les clichés sélectionnés. Ce bouton clignote durant une impression.
8	Bouton de topologie page	Appuyer pour sélectionner la topologie où les photos devont être imprimées sur papier. Appuyer en série sur ce bouton pour sélectionner:1 cliché sans bords adapté au format de la feuille1 cliché avec bords adapté au format de la feuille2 clichés sans bords adaptés au format de la feuille4 clichés sans bords adaptés au format de la feuilleo l'index de vos clichés sera correctement imprimé si déjà rempli de la part d'un pérophérique (appareil photo numérique). Si l'index images n'est pas fourni par le pérophérique, l'imprimante créera son propre index qui pourrait ne pas être complèt.Seule l'icone sélectionnée reste allumée.
9	Bouton Nombre de copies	appuyer sur le bouton avec le signe (+) pour augmenter le nombre de copies à faire (maxi: 9).appuyer sur le bouton avec le signe (-) pour diminuer le nombre de copies à faire (min.: 1).Le numéro sélectionné est visualisé dans l'angle en bas à droite de l'image sélectionnée.
10	Bouton de Navigation	Permet de se déplacer parmi les images visuaisées en déplaçant un cadre blanc de marquage.Appuyer longuement sur le bouton pour parcourir automatiquement d'une image à l'autre.
11	Bouton de Visualisation	Appuyer sur ce bouton pour passer de la visualisation à plein écran à l'index (3x3 images).
12	Afficheur en couleurs	Afficheur à cristaux liquides (LCD) en couleurs 2,4", pour l'avant-première et la sélection des images.Afficheur actifDans la partie en bas de l'afficheur est présente la barre des icônes qui visualise à droite le nombre total des images sélectionnées pour l'impression, et à gauche l'icône qui représenté le dispositif relié.
13	Indicateur d'activité Bluetooth	S'illumine dés allumage de l'imprimante si la fonction Bluetooth est habilitée.Clignote durant le transfert d'un fichier d'un pérophériqueBluetooth vers l'imprimante.

L'imprimante est dotée d'un détecteur d'alimentation papier qui désigne automatiquement si le papier est alimenté manuellement ou par le tiroir.

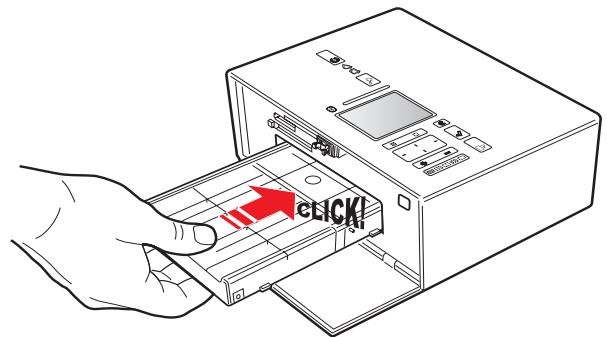

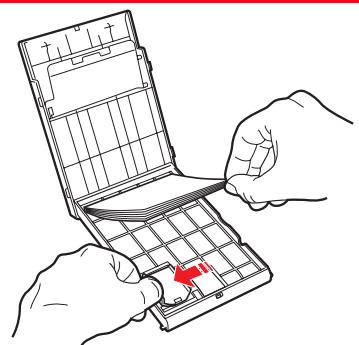

Chargement du papier dans le tiroir papier

1 Ouvrir le couvercle du tiroir papier, introduire 20 feuilles maximum de papier photographique dans le logement papier du tiroir avec le côté sur lequel imprimer vers le haut, en réglant de manière adéquate le guide papier. Refermer le couvercle du tiroir papier.

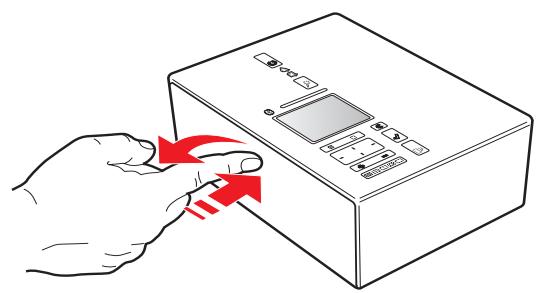

2 Ouvrir le portillon externe gauche de l'imprimante en appuyant sur la partie centrale pour le débloquer. Introduire le tiroir papier dans sa fente en le poussant en avant jusqu'à ce qu'il soit bloqué.

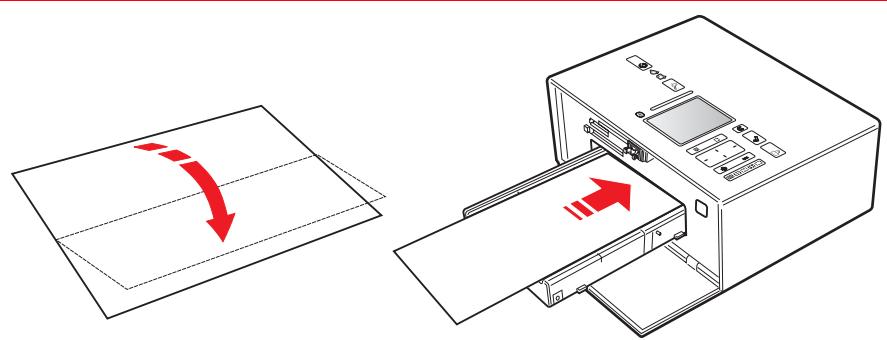

Chargement manuel d'une feuille de papier normal A4 pliée à moitié en vertical

On peut charger manuellement une feuille de papier normal A4 pliée à moitié en vertical correspondant à un double format A6 (105 x 297 mm).

1 Vérifier que l'imprimante soit allumée et que le tiroir papier soit inséré. Voir "Allumage de l'imprimante". 2 Plier une feuille A4 de papier normal à moitié en vertical. Introduire le papier entre les deux guides papier sur la partie supérieure du tiroir papier et pousser le bord du papier à l'intérieur de la fente d'entrée papier jusqu'à ce qu'il vienne capturé par le mécanisme de traitement papier de l'imprimante.

Choix de la modalité d'alimentation pour l'imprimante

L'imprimante peut être alimentée par le secteur via l'alimentateur c. a. extérieur fourni, par la batterie de la voiture via l'adaptateur c. c. de l'allume-cigare fourni ou par six piles AA rechargeables au nickel métal hydrate (NiMH) de 1,2 V ayant une capacité minimale de 2,2 à 2,5 Ah chacune, en vente dans les magasins de matériel électronique ou chez les grossistes. Les piles doivent être complètement chargeées avant d'être insérées dans l'imprimante.

Remarque: l'imprimante ne chargera pas les piles rechargeables. On peut commander le kit de recharge Olivetti en téléphonant au numéro hot-line indiqué sur le papier fourni avec l'imprimante, ou bien indiqué dans le logiciel de l'imprimante ou dans le site web Olivetti.

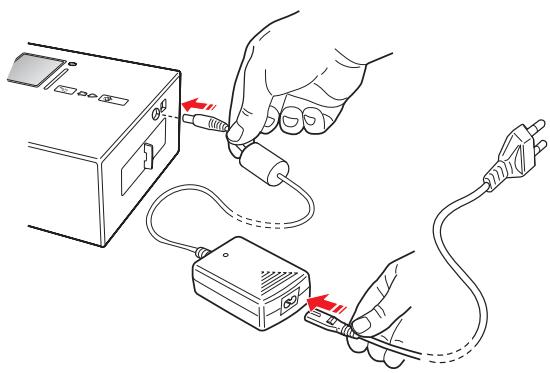

Alimentation à travers une prise de réseau électrique

1 Insérer le connecteur du câble de l'alimentateur c. a. extérieur dans la prise de l'imprimante, puis insérer une des extrémités du câble d'alimentation dans l'alimentateur et l'autre extrémité dans la prise murale.

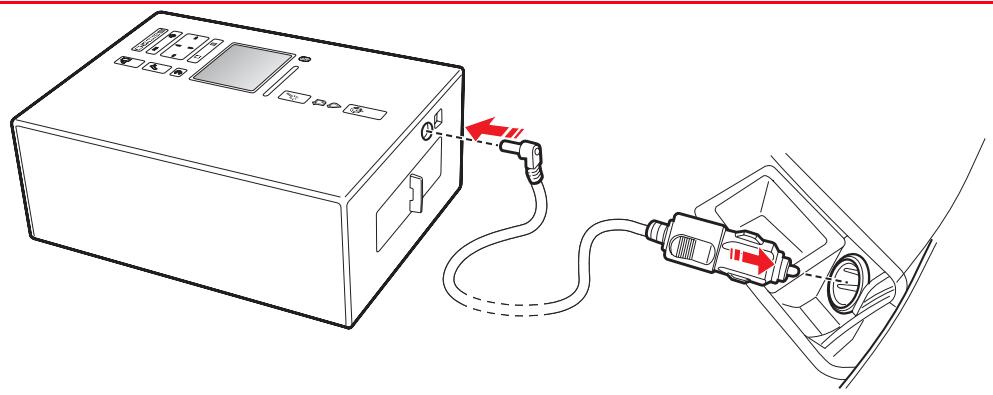

Alimentation c. c. à travers la batterie de la voiture à 12V

1 Connecter une des extrémités de l'adaptateur c. c. à la prise de l'imprimante et l'autre extrémité dans l'allume-cigare de la voiture.

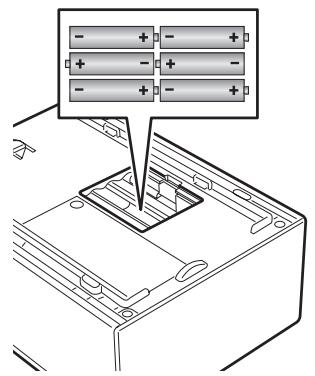

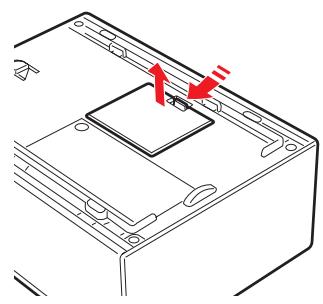

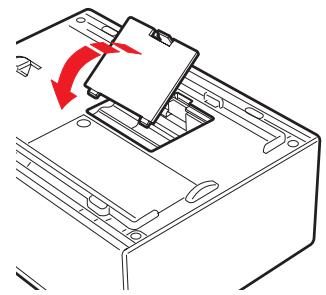

1 Renverser l'imprimante et enlever le portillon de couverture du logement batteries. 2 Insérer six piles AA rechargeables au nickel métal hydrure (NiMH) de 1,2 V ayant une capacité minimale de 2,2 à 2,5 Ah chacune dans le compartiment des piles, puis fermer le couvercle. Les piles doivent être complètement chargées avant d'être insérées dans l'imprimante.

Allumage de l'imprimante

Appuyer sur le bouton ON/OFF sur le panneau de contrôle.

Après avoir appuyé sur le bouton ON/OFF, l'imprimante exécute une série de preuves autodiagnostiques avec le but de localiser tous les éventuels dysfonctionnements du système. Toutes les erreurs détectées seront affichées sur le panneau de contrôle, ou par l'ordinateur, s'il est branché à l'imprimante.

Lorsqu'on branche à une imprimante un appareil photo numérique non-PictBridge ou qu'on insère une carte de mémoire dans la fente, toutes les icônes sur le panneau de contrôle s'illuminent. Lorsqu'on branche uniquement un appareil photo numérique compatible PictBridge le bouton d'impression s'éteindra pour indiquer que l'impression est contrôlée directement par l'appareil photographique numérique branchée.

Extinction de l'imprimante

Appuyer sur le bouton ON/OFF sur le côté droit du panneau de contrôle. Tous les indicateurs lumineux du panneau de contrôle et l'afficheur s'éteignent.

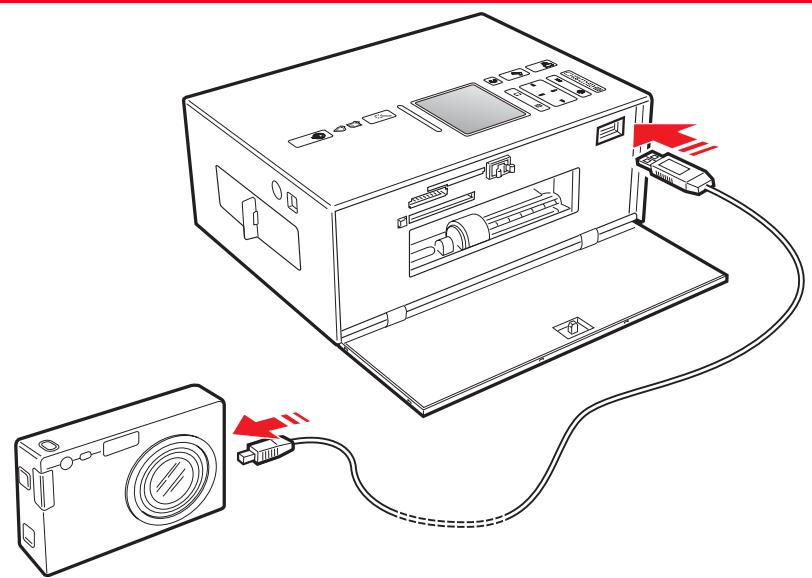

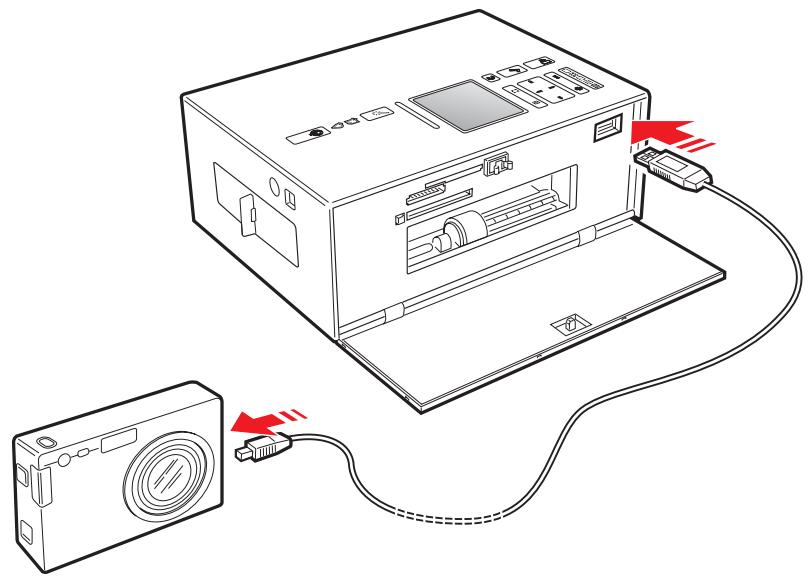

1 Allumer l'appareil photo numérique. Lire le Guide de l'Utilisateur de l'appareil photo pour des informations supplémentaires. 2 Avec l'imprimante allumée, brancher une extrémité du câble USB de l'appareil photo au connecteur USB de l'appareil photo. 3 Ouvrir le portillon ganche de l'imprimante en appuyant sur la partie centrale pour le débloquer. Brancher l'autre extrémité du câble au connecteur USB de l'imprimante.

Quand on branche un appareil photo numérique compatible PictBridge à l'imprimante, seulement l'icone du bouton d'impression sur le panneau de contrôle s'éteint pour indiquer que l'impression sera contrôlée directement par l'appareil photo même. Lire le Guide de l'Utilisateur de l'appareil photo pour des instructions supplémentaires sur imprimer des Photos.

Insertion et retrait des CARTES mémoire

L'imprimante peut lire les cartes mémoire suivantes : Compact Flash I, II, Microdrive, SmartMedia, SecureDigital et cartes MultiMedia, Memory Sticks (Duo, Pro, Magic Gate) et cartes xD-Picture.

Remarque : pour lire les cartes Mini SD et MS Pro, acheter séparément les adaptateurs correspondants. L'imprimante reconnaît et peut imprimer les formats suivants : DCF, JPEG, Exif et DPOF.

Insertion de la carte mémoire

• Quand on insère une carte CompactFlash, contrôle que l'étiquette soit positionnée avec la face vers le haut (si l'étiquette a une flèche, il faut qu'elle pointe vers l'imprimante) avec les trous d'épingles en métal qui entrent dans l'imprimante en premiers.
• Quand on insère une carte Multimedia et une carte SecureDigital cards, contrôle bas.
• Quand on insère une carte SmartMedia ou une Memory Stick, contrôler haut.
• Quand on insère une carte xD-Picture, contrôle que le côté courbé de la carte soit positionné avec la face vers vous et que les contacts métalliques soient positionnés avec la face vers le bas.

Procéder de la manière suivante :

1 Ouvrir le portillon externe de l'imprimante en appuyant sur la partie centrale pour le débloquer, on accède de cette manière aux fentes, besoin la bonne fente pour la carte de mémoire que l'on peut insérer. 2 Orienter la carte mémoire spécifique comme indiqué au début de cette section, en faisant attention, insérer la carte dans la fente et la pousser délicatement jusqu'à quand elle s'arrête. La figure suivante illustre l'insertion d'une carte Compact Flash.

Remarque: si la carte mémoire n'entre pas correctement, ne pas essayer à la force parce que on risque de endommager soit la carte soit l'imprimante.

Si la carte est insérée correctement, l'écran LCD affichera une icône indiquant le nombre total de photos mémorisées dans la carte mémoire (seulement les fichiers compatibles seront ouverts et comptés).

Retrait de la carte mémoire

En faisant attention, tirer la carte complètement en dehors de sa fente. Pour enlever une carte Compact Flash, appuyer sur le bouton d'extraction placé sur le côté de la fente d'insertion.

ATTENTION: NE PAS retirer la carte mémoire durant l'accès par l'imprimante ou l'ordinateur, car cela pourrait endommager les photos enregistrées sur la carte.

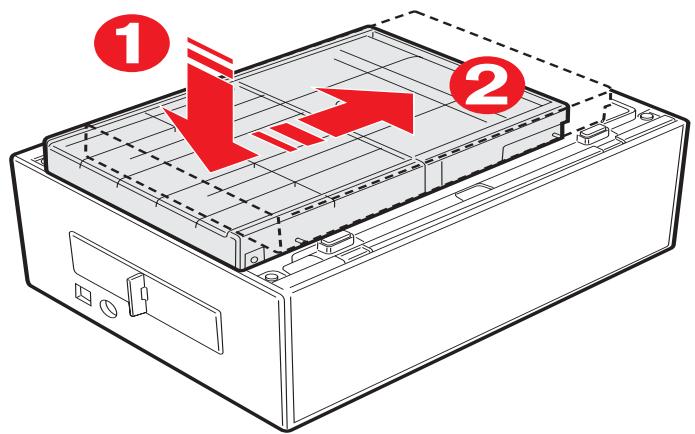

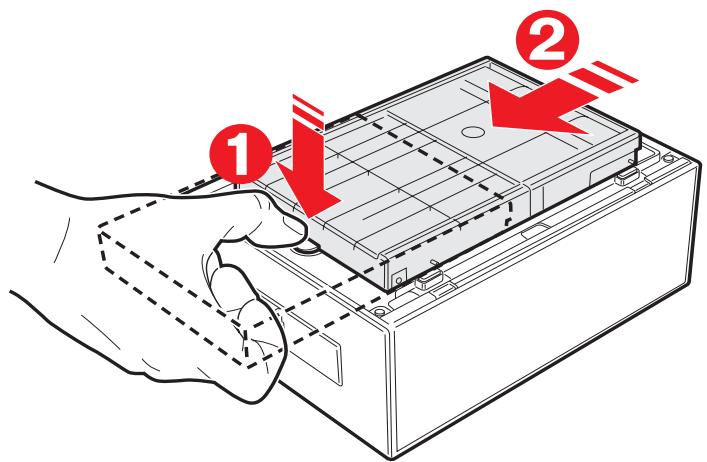

1 Extraire le tiroir papier de la fente d'insertion et fermer le portillon externe droit de l'imprimante. 2 Introduire le tiroir papier dans les rails en plastique placés sur le côté inférieur de l'imprimante. Pousser en avant le tiroir jusqu'à ce qu'il soit bloqué par la borne de fixation.

3 Extraire la poignée sur le côté supérieur de l'imprimante pour la transporter ou l'on peut.

Extraction du TIROIR par le BAS de l'imprimante

1 Retourner l'imprimante. 2 Appuyer sur le dispositif de fixation du tiroir et extraire ce dernier par le bas de l'imprimante en le faisant coulisser.

On peut imprimer sans fils de connexion avec le branchement Bluetooth si l'ordinateur est pourvu de cette fonctionnalité intégrée ou si un dispositif externe Bluetooth a été installé (par exemple une clé Bluetooth USB). La fonction Bluetooth sur l'imprimante doit être active.

La portée du système Bluetooth est normalement d'environ 10 mètres mais elle peut varier selon les caractéristiques du milieu à l'intérieur duquel il est installé.

L'imprimante supporte le système de communication Bluetooth 1.2 Classe 2 pour la connexion à l'ordinateur et aux téléphones portables compatibles.

Les modalités d'installation varient en fonction du type d'utilisation de l'imprimante.

Activation bluetooth

L'imprimante est configurée pour l'utilisation de Bluetooth depuis téléphone portable compatible et n'a besoin d'aucun type d'installation. Pour vérifier si la fonctionnalité Bluetooth est disponible, contrôle que sur le panneau frontal soit allumé le voyant bleu de l'icône Bluetooth.

Si le voyant bleu de l'icône Bluetooth est éteint, procéder de la manière suivante :

En milieu Windows :

1 Effectuer l'installation USB comme décrit dans la documentation "Installation de l'imprimante" (Setting Up Your Printer). remark : si l'installation a déjà été effectuée, il n'est pas nécessaire de la répéter. 2 Ouvrir le programme Toolbox (Démarrer> Olivetti> Programmes> Toolbox). remarque éder à la configuration des paramètres Bluetooth. 4 Activer la modalité Bluetooth et cliquer sur "envoyer assignations": attendre la réception automatique des données du réseau Bluetooth présent : la lumière bleue de l'imprimante s'allumera. Quitter le programme "Toolbox". 5 Maintenant l'imprimante est en mesure de travailler en milieu Bluetooth. Si en phase de connexion on demande un mot de passe, saisir "0000" (ou divers, si déjà saisi par l'usager).

En milieu Mac OS X: 1 Effectuer l'installation USB comme décrit dans la documentation "Installation de l'imprimante" (Setting Up Your Printer). Remarque: si l'installation a déjà été effectuée il n'est pas nécessaire de la répéter. 2 Démarrer le programme Toolbox depuis le bureau. Remarque : le câ éder à la configuration des paramètres Bluetooth. 4 Cliquer sur "Condition Bluetooth". Activer la modalité Bluetooth et attendre la réception automatique des données du réseau Bluetooth présent : appuyer sur "Appliquer". Quitter le programme "Toolbox". 5 Maintenant l'imprimante est en mesure de travailler en milieu Bluetooth.

Si en phase de connexion on demande un mot de passe, saisissez "0000" (ou divers, si déjà saisi par l'usager).

L'ordinateur

PHOTOS VUES SUR L'AFFICHEUR DE L'IMPRIMANTE

AMÉLIORER LA QUALITÉ DE L'IMPRESSION DES PHOTOS

SELECTION ET IMPRESSION PHOTOS DE LA CARTE MÉMOIRE

IMPRESSION D'UNE PHOTO DE UN APPAREIL PHOTO NUMÉRIQUE COMPATIBLE PICTBRIDGE

SELECTION ET IMPRESSION D'UNE PHOTO DE UN APPAREIL PHOTO NUMÉRIQUE DPOF

SELECTION ET IMPRESSION D'UNE PHOTO DE UN APPAREIL PHOTO NUMERIQUE PAS COMPATIBLE PICTBRIDGE/DPOF

IMPRESSON D'UNE PHOTO DEPUIS UN PERIPHERIQUE BLUETOOTH

Vues à plein écran

Référence	Partie	Description
1	Parcourir la fenêtre	Il affiche la photo courante.
2	Sélectionner frame	Il indique l'état de la sélection, en mettant en evidence quand le bouton Sélection est appuyé pour sélectionner la photo affichée.
3	Domaine Image Totale	Il s'agit du nombre des photos sélectionnées que l'on peut imprimer.
4	Icône/dispositif	Il représenté le dispositif branché.
5	Barre icône	Il s'agit de la barre où se trouvent les différentes icônes.

Navigation avec Vues à Plein Écran et Sélection Photos 1. Parcourir toutes les photos mémorisées dans le dispositif de mémorisation branché et affichées dans cette vue plein écran, appuyer sur le bouton du Navigator vers le droit et la gauche. 2. Sélectionner la photo affichée et que l'on peut imprimer, appuyer sur le bouton Sélection. 3. Deselectionner la photo affichée, appuyer de nouveau sur le bouton Sélection.

Référence	Partie	Description
1	Indicateur photo	Indique le nombre de photos compatibles mémorisées sur le dispositif connecté.
2	Sélectionner frame	Il indique que la photo a été sélectionnée en utilisant le bouton Sélectionner. Le numéro affchééd dans le coin inférieur du panneau indique le nombre de copies requises.
3	Parcourir frame	Il met en évidence l'image courante comme résultat de la pression du bouton de Navigation.
4	Grille miniatures	Il s'agit de 9 grilles, où les photos sont affichées en format miniature.
5	Domain d'images totales	Il indique le nombre total de photos que on peut imprimer.
6	Icône du dispositif	Il indique que le dispositif est branché.
7	Barre de l'icône	Il s'agit de la barre où se trouvent les différentes icônes.

Améliorer la qualité de l'impression des photos

L'imprimante peut améliorer la qualité d'impression des photos à travers le bouton Magic.

1 Appuyer sur le bouton Magic : l'imprimante procède à une analyse des images et procède aux opérations de correction.

Remarque: le résultat de cette élaboration n'est pas affiché sur l'LCD pour ne pas ALTERER la photo originale : le résultat est visible uniquement durant l'impression.

2 Appuyer sur le bouton Imprimer pour procéder au tirage des clichés modifiés : garder le bouton Magic sélectionné.

Selection et impression PHOTOS de la CARTE mémoire

1 Ouvrir le portillon externe de l'imprimante en appuyant sur la partie centrale pour le débloquer, et ensuite insérer la carte de mémoire dans la fente. L'écran de transfert de Fichiers est affiché sur l'écran LCD pour indiquer que l'imprimante vient de lire les fichiers compatibles mémorisés dans la carte mémoire insérée. 2 L'écran, où apparait le nombre total de photos compatibles mémorisées dans la carte mémoire, sera affiché sur le panneau de commandes de l'écran LCD. En cas de nécessité, appuyer sur le bouton Changement de Vue pour passer de plein écran à la vue des miniatures. Pour des informations supplémentaires, se reporter à la rubrique "Photos vue sur l'afficheur de l'imprimante". L'icône située dans la barre de l'icône de l'écran indiquera que le dispositif est branché. 3 En utilisant le bouton de Navigation en direction droite, gauche, haut, bas, parcourir les photos pour positionner le frame mis en évidence sur la photo que l'on peut imprimer.

4 Sélectionner le nombre de copies que l'on peut imprimer pour les photos sélectionnées en appuyant sur les boutons (+) ou (-). Un indicateur de copie est affiché sur la partie inférieure droite de la photo sélectionnée pour indiquer le nombre de copies requises pour cette photo. Le nombre total de photos sélectionnées est affiché sur la barre icônes sur le côté inférieur de l'écran. 5 Sélectionner la disposition selon laquelle on peut imprimer les photos sélectionnées, en appuyant sur le bouton Disposition de la Page plusieurs fois jusqu'à la sélection de la disposition désirée. On peut choisir entre les possibilités suivantes :

• Imprimer une Feuille d'Index de toutes les photos si l'onglet "Tous les photos" a été sélectionné (en cliquant sur l'icône qui montre le numéro total de photos mémorisées dans la carte mémoire).
• Imprimer 4 photos sans bords adaptées à la dimension de la page
• Imprimer 2 photos sans bords adaptées à la dimension de la page
• Imprimer 1 photo avec bords adaptée à la dimension de la page
• Imprimer 1 photo sans bords adaptée à la dimension de la page

6 Ouvrir le portillon extérieur croît de l'imprimante en appuyant sur la partie centrale supérieure prévue à cet effet. 7 Appuyer sur le bouton Imprimer pour imprimer les photos sélectionnées. Les icônes de boutons illuminés s'éteindront, l'écran indiquant le travail d'impression photos en cours sera affiché sur l'écran LCD. Au complètement de l'impression, l'affichage initial, indiquant le numéro de photos mémorisées, sera affiché de nouveau.

Impression d'une PHOTO de un appareil PHOTO numérique compatible pictbridge

1 Charger le papier sur lequel on peut imprimer. Pour des résultats optimaux quand on doit imprimer des photos, utiliser le papier photographique. Remarqué : si la dimension du papier charge dans l'imprimante est différente de celle du papier sélectionné de l'appareil photo numérique pour l'impression et que l'on commence à imprimer, l'impression résultata fausse. Seul une dimension de papier plus petite de la dimension sélectionnée de l'appareil photo numérique interrompra l'impression et provoquera l'illumination du bouton Imprimer sur le panneau antérieur. Charger le bon papier et appuyer sur le bouton Imprimer pour continuer le travail d'impression. 2 Ouvrir le portillon extérieur croît de l'imprimante en appuyant sur la partie centrale supérieure prévue à cet effet. 3 S'assurer que l'appareil photo numérique compatible PictBridge soit allumé et branché à l'imprimante. Pour des informations supplémentaires, se reporter à la rubrique "Branchement d'un appareil photo numérique à l'imprimante". 4 L'impression est controllee directement par l'appareil photo. Pour des instructions supplémentaires sur l'impression des photos, se reporter au Guide de l'Utilisateur de l'appareil photo. Pendant l'impression, le bouton Imprimer clignotera pour indiquer que l'opération d'impression est en cours.

Selection et impression d'une PHOTO de un appareil PHOTO numérique DPOF

L'imprimante est capable de reconnaître les informations DPOF associées aux fichiers images. En ce qui concerne l'appareil photo numérique DPOF, l'imprimante imprimera les photos qu'on a sélectionné directement de l'appareil photo numérique.

Remarque : avant de continuer, contrôle que l'appareil photo numérique DPOF soit compatible, en lisant le Guide de l'Utilisateur de l'appareil photo.

1 Charger le papier sur lequel on peut imprimer. Pour des résultats optimaux quand on doit imprimer des photos, utiliser le papier photographique. Pour des informations supplémentaires, se reporter à la rubrique "Chargement du papier". Remarque : si la dimension du papier chargé dans l'imprimante est différente de celle du papier sélectionné de l'appareil photo numérique pour l'impression et que l'on commence à imprimer, l'impression résultante sera fausse. Seule une dimension de papier plus petite de la dimension sélectionnée de l'appareil photo numérique interrompra l'impression et provoquera l'illumination du bouton Imprimer sur le panneau antérieur. Charger le bon papier et appuyer sur le bouton Imprimer pour continuer le travail d'impression. 2 Ouvrir le portillon extérieur croît de l'imprimante en appuyant sur la partie centrale supérieure prévue à cet effet. 3 S'assurer que l'appareil photo numérique DPOF soit allumé et branché à l'imprimante. Pour des informations supplémentaires, se reporter à la rubrique "Branchement d'un appareil photo numérique à l'imprimante".

4 Si une information DPOF est associée aux photos mémorisées dans la mémoire de l'appareil photo numérique, l'imprimante imprimera automatiquement les photos qui ont été sélectionnées. Lire le guide Utilisateur de l'appareil photo pour les instructions relatives à la sélection des photos que l'on peut imprimer. 5 Si une information DPOF n'est pas associée aux fichiers photos, est affiché sur le LCD du panneau de contrôle, une page qui indique le nombre total des photos mémorisées dans la mémoire de l'appareil photo numérique. Si nécessaire, appuyer sur le bouton Changer affiché pour passer de l'affichage à plein écran à l'affichage en miniature. Voir "Affichage des photographies sur l'afficheur de l'imprimante" pour les informations relatives aux affichages et aux indications sur le LCD. Une icône affichée sur la barre des icônes de l'afficheur indique que le dispositif est branché. 6 En utilisant le bouton de Navigation en direction Droite, Gauche, Haut, Bas, parcourir les photos pour positionner le frame mis en évidence sur la photo que l'on peut imprimer. 7 Sélectionner le nombre de copies que l'on peut imprimer pour les photos sélectionnées en appuyant sur les boutons (+) ou (-). Un indicateur de copie est affiché sur la partie inférieure droite de la photo sélectionnée pour indiquer le nombre de copies requises pour cette photo. Le nombre total de photos sélectionnées est affiché sur la barre icônes sur le côté inférieur de l'écran. 8 Sélectionner la disposition selon laquelle on peut imprimer les photos sélectionnées, en appuyant sur le bouton Disposition de la page plusieurs fois jusqu'à la sélection de la disposition désirée. On peut choisir entre les possibilités suivantes :

• Imprimer une Feuille d'Index de tous les photos si l'onglet "Toutes les photos" a été sélectionné (en cliquant sur l'icône qui montre le numéro total de photos mémorisées dans la carte mémoire).
• Imprimer 4 photos sans bords adaptées à la dimension de la page
• Imprimer 2 photos sans bords adaptées à la dimension de la page
• Imprimer 1 photo avec bords adaptée à la dimension de la page
• Imprimer 1 photo sans bords adapté à la dimension de la page

9 Appuyer sur le bouton Imprimer du panneau de contrôle de l'imprimante pour imprimer les photos.

Pour des informations supplémentaires, se reporter à la rubrique "Panneau de contrôle".

Selection et impression d'une PHOTO de un appareil PHOTO numerique PAS compatible pictbridge/dpof

1 Contrôler d'avoir chargé dans l'imprimante le papier sur lequel on désire imprimer. Pour des prestations optimales d'impression des photos, utiliser le papier photographique. 2 Ouvrir le portillon extérieur droit de l'imprimante en appuyant sur la partie centrale supérieure prévue à cet effet. 3 S'assurer que l'appareil photo numérique soit allumé et branché à l'imprimante. 4 Une page sur le LCD du panneau de contrôle est affichée qui indique le nombre total des photos mémorisées dans la mémoire de l'appareil photo numérique. Si nécessaire appuyer sur le bouton de Changer affichage pour passer de l'affichage à plein écran à l'affichage miniature. Voir "Affichage des photos sur l'afficheur de l'imprimante" pour les informations relatives aux affichages et aux indications sur le LCD. Une icône affichée sur la barre des icônes de l'affiche[se]ur indiquera que le dispositif est branché. 5 En utilisant le bouton de Navigation en direction droite, gauche, haut, bas, parcourir les photos pour positionner le frame mis en évidence sur la photo que l'on peut imprimer. 6 Sélectionner le nombre de copies que l'on peut imprimer pour les photos sélectionnées en appuyant sur les boutons de (+) ou (-). Un indicateur de copie est affiché sur la partie inférieure droite de la photo sélectionnée pour indiquer le nombre de copies requises pour cette photo. Le nombre total de photos sélectionnées est affiché sur la barre icônes sur le côté inférieur de l'écran. 7 Sélectionner la disposition selon laquelle on peut imprimer les photos sélectionnées, en appuyant sur le bouton Disposition de la page plusieurs fois jusqu'à la sélection de la disposition désirée. On peut désirer entre les possibilités suivantes :

• Imprimer une Feuille d'Index de tous les photos si l'onglet "Tous les photos" a été sélectionné (en cliquant sur l'icône qui montre le nombre total de photos mémorisées dans la carte mémoire).
• Imprimer 4 photos sans bords adaptées à la dimension de la page
• Imprimer 2 photos sans bords adaptées à la dimension de la page
• Imprimer 1 photo avec bords adaptée à la dimension de la page
• Imprimer 1 photo sans bords adapté à la dimension de la page

Appuyer sur le bouton Imprimer du panneau de contrôle de l'imprimante. Les photos sauvegardées dans la mémoire de l'appareil photo seront imprimées.

L'imprimante est équipée d'un composant intégré Bluetooth Classe 2.

L'adresse de défaut est 0000, donc il est possible d'imprimer directement tout fichier formé. JPEG transmis par un portable Bluetooth ou par un ordinateur positionné à une distance maximum de 10 mètres par rapport à l'imprimante.

Remarque: il est possible de changer l'adresse de défaut à travers un ordinateur s'il est branché à l'imprimante.

1 Vérifier qu'on ait chargé le papier dans l'imprimante. 2 Ouvrir le portillon extérieur côté de l'imprimante en appuyant sur la partie centrale supérieure prévue à cet effet. 3 Allumer l'imprimante. Les fonctions bluetooth sont activées automatiquement par l'imprimante. 4 Allumer le périphérique Bluetooth d'où l'on peut transférer les photos à imprimer, et, en restant à une distance inférieure à 10 mètres par rapport à l'imprimante, lancer directement depuis le périphérique, la procédure de recherche Bluetooth. Dès l'activation de cette procédure, le périphérique Bluetooth ira à la recherche d'un autre dispositif Bluetooth aux alentours (dans ce cas l'imprimante) avec lequel on puisse échanger des données. Pour les informations relatives à l'activation des procédures de recherche Bluetooth, voir le guide utilisateur du périphérique. 5 Lorsque le périphérique Bluetooth a détecté l'imprimante, lancer la procédure d'impression directement depuis le périphérique Bluetooth. Pour les informations relatives, voir le guide utilisateur du périphérique. L'indicateur d'activité Bluetooth du panneau de commande clignotera durant le transfert des photos du dispositif Bluetooth à l'imprimante. Les photos seront imprimées sans couverture.

3 Utilisation de l'imprimante de un ordinateur

AVANT DE COMMENCER

LE TOOLBOX

LE GESTIONNAIRE D'ETAT DE L'IMPRIMANTE

IMPRESSION

TRANSFERT DE FICHIERS DEPUIS LA CARTE MÉMOIRE VERS L'ORDINATEUR

CONFIGURATION DES PARAMÈTRES POUR AMÉLIORER LA QUALITÉ DU TIRAGE DES CLICHESS

Ce chapitre décrit en général les informations basiques pour le fonctionnement, lorsque l'imprimante est branchée à un ordinateur.

Avant de commencer :

1 Contrôler que l'imprimante et l'ordinateur soient branchés correctement et que le CD-ROM du logiciel "Installation" a été installé avec succès sur l'ordinateur, comme indiqué dans la Guide à l'Installation fourni avec l'imprimante. 2 Charger le papier sur lequel on peut imprimer. Pour des informations supplémentaires, se reporter à la rubrique "Chargement du papier". 3 Contrôler que l'indicateur de l'encre situés sur le panneau de contrôle ne clignotent pas, ou qu'il ne soit pas illuminé. S'ils clignotent ou sont illuminés, on conseille de replacer la cartouche. Pour des informations supplémentaires, se reporter à la rubrique "Remplacement de cartouche d'encre". 4 Noter que les boutons du panneau de contrôle ne sont pas actifs lorsque l'imprimante est utilisée depuis la Boîte à outils installée sur l'ordinateur. Seul le bouton Annuler peut être utilisé pour interrompre l'impression en cours.

Le Toolbox permet de contrôler l'impression directement d'une interface unique à l'aide de l'afficheur de l'ordinateur.

Le Toolbox se trouve dans le CD-ROM "Installation" et est installé automatiquement sur l'ordinateur quand on installe le logiciel contenu dans le CD-ROM.

Pour accéder au Toolbox :

1 Clique sur le bouton droit du souris sur l'icone Olivetti de la barre de tâches de Windows ou cliquer sur MY_WAY Toolbox, ou cliquer sur Démarrer > Programmes ou Toutes les programmes > Olivetti > MY_WAY Toolbox. Le Toolbox sera affiché.

Remarque : en environnement Mac OS X, pour accéder au programme Toolbox, cliquez sur l'icône affichée sur le bureau, ou sélectionnez-le dans la liste des programmes installés.

La zone principale du Toolbox comprend les icônes, qui représentent les différentes outils disponibles.

Imprimer des photos

• Parcourir le disque dur ou la mémoire de l'appareil photo numérique non pas compatible PictBridge/DPOF branché à l'ordinateur ou la carte de mémoire insérée dans l'imprimante, pour trouver le dossier contenant les photos à imprimer.
• Sélectionner toutes les photos mémorisées dans le dossier ou seulement les photos particulières que l'on peut, et désirer combien de copies imprimer.
• Sélectionner le type de papier sur lequel imprimer, et sa dimension.
• Sélectionner si imprimer les photos sur une seule page, deux photos sur une page ou quatre sur une page.
• Imprimer une Feuille d'Index des photos.
• Imprimer les photos qu'on a choisies.

Transfert de fichiers depuis la carte mémoire

• Le contenu de la carte mémoire insérée dans l'imprimante peut être transféré dans un dossier de l'ordinateur. Se reporter à la rubrique "Transfert de fichiers depuis la carte mémoire vers l'ordinateur".

L'affiche principale du Toolbox donne aussi les liaisons à l'Aide, Solutions et Assistance, et Paramètres.

Liaison du Toolbox :	On peut :
Aide	• Avoir des informations supplémentaires sur le sujeit affiché à ce moment-là.
Solutions et assistance	• Nettoyer et tester les cartouches d'encre.
	• Aligner automatiquement les cartouches d'encre. Pour des informations supplémentaires, se reporter à la rubrique “Alignment des cartouches d'encre à l'aide du Toolbox”
	• Trouver l'adresse du site web du producteur, où on peut avoir toutes les informations nécessaires à l'achat de cartouches d'encre neuves.
	• Accéder aux information sur le dépannage.
	• Accéder aux informations sur les contacts.
Paramètres	• Changer les paramètres standard du Toolbox.

Le gestionnaire d'etat de l'imprimante

Le Gestionnaire d'état de l'imprimante donne des informations sur l'état actuel de l'imprimante. S'il est installé d'une manière permanente sur l'ordinateur quand on installe le logiciel contenu dans le CD-ROM "Installation".

Affiché automatiquement au début de l'impression, le Gestionnaire d'état :

• affiche une représentation graphique du pourcentage d'impression déjà effectué.
• affiche le nombre de la page en train d'être imprimée, par rapport au nombre total de pages à imprimer ou copier.
• affiche une représentation graphique de la quantité supposée d'encre, en pourcentage, encore disponible dans la cartouche.
• permutation.
• fournit l'adresse du site web du producteur, où on peut avoir toutes les informations nécessaires à l'achat de cartouches d'encre neuves.

Le Gestionnaire d'état se ferme automatiquement une fois l'impression terminée, mais on peut l'arrêter à l'aide de l'icône sur la barre des tâches de Windows à tout moment.

Pour fermer le Gestionnaire d'état durant l'impression, il sera réaffiché automatiquement dans les conditions suivantes :

• quand le niveau d'encre restant dans la cartouche est bas, ou quand l'encre dans la cartouche est terminée. Un point d'exclamation coloré indiquera que la cartouche a un bas niveau d'encre et l'importance de la condition. Il apparaîtra des fenêtres à glissières, avec l'adresse du site web du producteur où on peut avoir les informations nécessaires relatives à l'achat de cartouches d'encre neuves.

Le Gestionnaire d'état de l'imprimante affiche aussi des fenêtres à glissières d'erreur quand :

l'imprimante a terminé le papier. - il y a un bourrage papier. - l'imprimante est occupée avec une autre tâche. - l'imprimante n'a pas été reconnue. - le chariot de cartouche d'encre est bloqué. - l'imprimante ne fonctionne pas (erreur de système).

Dans tous les cas ci-dessus indiqués, on peut désirer continuer ou annuler l'impression, en cliquant le bouton relatif sur l'écran.

Impression à l'aide de l'application en utilisant les propriétés d'impression

1 Avec le document ou la photo ouvert dans l'application que l'on est en train d'utiliser, cliquer sur Fichier > Imprimer. La boîte de dialogue Imprimer sera affichée. 2 Cliquer sur Prférences ou Propriétés, selon le système d'exploitation chargé. Il apparaitra l'affiche de l'interface utilisateur du pilote de l'imprimante. 3 Sur l'onglet Papier/Qualité, personnaliser les paramètres d'impression :

a Type de document : définit les caractéristiques du document qu'on peut imprimer. Sélectionner Auto détection de manière à ce que l'imprimante détecte automatiquement les caractéristiques du document (et pour cela considère le document comme une combinaison de textes ou graphiques noirs ou graphiques colorées ou photos), ou Sélection manuelle pour définir manuellement les caractéristiques.

Si on sélectionne Sélection manuelle, désir les caractéristiques du document à imprimer : Texte (seulément texte ou graphiques noir), Mixte (combinaison de textes noirs ou graphiques colorées ou photos), ou Photo (seulément photos).

Configuration papier : à l'aide du menu déroulant disponible, sélectionner le type de papier que l'on peut utiliser (Ordinaire, Couché, Photographique, Glacé, etc.) et la dimension.

• En sélectionnant papier Couché ou Carte postale comme type de papier à utiliser, l'onglet Sans bords sera affiché, de manière à ce que l'on puisse désirer d'imprimer sans bords.
• En sélectionnant papier Photo ou Glacé comme type de papier, par défaut l'onglet Sans bords sera sélectionné, en permettant d'imprimer sans bords les photos du papier sélectionné.
• Si on sélectionne le type de papier normal ou ordinaire, on sélectionne aussi la boîte Alimentation Manuelle. Dans ce cas, l'imprimante ne commencera pas à imprimer tant qu'on n'aura pas chargé le papier, et reconnaîtra automatiquement la dimension du papier chargé. La feuille de papier normal format A4 pliée à moitié en vertical peut être chargée à travers le guide sur la partie supérieure du tiroir papier.

Remarque : si on charge du papier plus petit de celui sélectionné, l'imprimante expulsera le papier en permettant de charger le papier correspondant à la dimension sélectionnée.

c Qualité : définit la qualité de l'impression. Sélectionner entre Vitesse (la vitesse d'impression la plus haute, la résolution la plus basse), Normal (vitesse d'impression et résolution moyenne), Haute (basse vitesse d'impression, haute résolution) et Qualité photographique (vitesse d'impression la plus basse, mais avec la plus haute résolution).

• On peut aussi sélectionner l'impression en Couleurs ou en N/B (Noir et blanc). Par défaut le bouton Couleur est toujours vérifié, en permettant une impression complètement en couleurs. Sélectionner N/B quand on nécessite d'imprimer les échelles de gris, ou de continuer à imprimer avec la cartouche colorée terminée.

Par défaut, l'onglet Commencer par la dernière page est sélectionné de manière à ce que, à la fin de l'impression, la première page d'un document multi-pages reste au sommet du document. Cliquez cet onglet pour le désélectionner si on peut imprimer en commençant par la première page du document.

Dans la boîte Nombre de copies, utiliser les échelles haut ou bas pour définir le nombre de copies que l'on peut imprimer.

Pour retourner aux différents paramètres de l'écran où il y a les valeurs standard, cliquer sur le bouton Défault.

Au fond de l'écran :

• Cliquer sur le bouton OK pour confirmer les paramètres effectués et quitter.
• Cliquer sur le bouton Annuler pour quitter sans sauvegarder les modifications faites.
• Cliquer sur le bouton ? pour des informations sur l'onglet Papier/Qualité.

Cliquer sur l'onglet Disposition pour sélectionner le format de la disposition :

a Le bouton Une seule page par impression est sélectionné par défaut. L'imprimante imprimera chaque page du document, ou les photos, sur une seule page.

Cliquer sur le bouton Plusieurs pages par impression pour adapter le nombre des pages sélectionnées dans une seule feuille de papier. En sélectionnant cette option :

• Le menu déroulant Pages par impression est affiché où on peut sélectionner d'imprimer soit 2 ou 4 pages du document dans une seule feuille.

Le menu déroulant Trier est affiché ou on peut sélectionner l'ordre dans lequel les pages multiples seront adaptées dans un seul feuille de papier. On peut sélectionner entre De la gauche vers la droite, de haut en bas, De la droite vers la gauche, de haut en bas, De la droite en bas vers la gauche ou De la gauche en bas vers la droite, selon le nombre de pages sélectionnées. - En cliquant l'onglet Bords, un cadre sera affiché autour des images à imprimer dans une seule feuille de papier.

Cliquez sur le bouton Poster pour étendre les contenus d'une seule page en plus d'une seule feuille de papier. Le résultat final sera que l'image poster sélectionnée sera distribuée parmi le nombre de pages définies :

• Le menu déroulant Pages par poster est affiché où on peut sélectionner 2x1, 2x2, 3x3 ou 4x4 pour définir sur combien de pages adapter l'image poster sélectionnée.
• En cliquant sur l'onglet Bords, l'imprimante affichera automatiquement un cadre autour de chaque image qui compose le poster. Une indication de la position de l'image dans le poster est aussi fournie.

Pour restaurer les différents paramètres aux valeurs standard, cliquer sur le bouton Défault.

Au fond de l'écran :

• Cliquez sur le bouton OK pour confirmer les paramètres effectués et quitter
• Cliquez sur le bouton Annuler pour quitter sans sauvegarder les modifications faites
• Cliquez sur le bouton ? pour des informations sur l'onglet Disposition.

5 Cliquer sur l'onglet Niveau d'encre pour savoir quelle est la quantité d'encre estimée encore disponible dans la cartouche. Il s'agit d'une information importante à considérer avant de commencer les longues travaux d'impression.

Sur l'onglet des Niveaux d'encre, il y a aussi l'onglet Lancer Toolbox, une liaison directe à l'écran d'entretien du Toolbox qui fournit une interface utilisateur pour la maintenance et le dépannage de l'imprimante. Pour des informations supplémentaires, se reporter à la rubrique "Le Toolbox". Au fond de l'onglet des Niveaux d'encre.

• Clique sur le bouton OK ou Annuler pour confirmer les paramètres effectués et quitter.
• Cliquer sur le bouton OK pour des informations sur l'onglet Niveau d'encre.

Cliquer sur le bouton OK dans la boîte de dialogue Imprimer pour commencer à imprimer.

Impression à l'aide de l'outil imprimer des photos du toolbox

1. Cliquer sur le bouton droit du souris sur l'icone Olivetti de la barre de tâches de Windows ou cliquer sur MY_WAY Toolbox, ou cliquer sur Démarrer > Programmes ou Toutes les programmes > Olivetti > ANY_WAY Toolbox. Le Toolbox sera affiché.

Remarque : en environnement Mac OS X, pour accéder au programme Toolbox, cliquez sur l'icône affichée sur le bureau, ou sélectionnez-le dans la liste des programmes installés.

2. Cliquer sur Imprimer des photos. Par défaut, le dossier Images du PC s'ouvre si un appareil photo numérique est connecté à l'imprimante. En revanche, en présence d'une carte mémoire, c'est le dossier contenant les données de la carte qui s'ouvre par défaut.

Remarque : l'imprimante imprime directement les photos mémorisées dans la carte de mémoire et donc ne pas enlever la carte de la fente durant le branchement.

Les images mémorisées dans le dossier sont affichées en puce dans la boîte de dialogue gauche ; la première photo du dossier, ou la photo sélectionnée, sera affichée dans une grande fenêtre sur la droite de l'écran. À partir de ce moment, on peut sélectionner ce que l'on peut faire :

Clique sur le bouton Ajouter tout pour adjoindre toutes les photos dans le dossier à la sélection de photos à imprimer. Sélectionner les photos que l'on peut imprimer en cliquant directement sur la photo désirée. Définir le nombre de copies à imprimer de la photo sélectionnée en cliquant sur les onglets plus (+) et moins (-) qui apparaissent sur la photo sélectionnée. On peut aussi sélectionner le nombre de copies en cliquant sur les flèches de sélection copie au fond de l'écran. La boîte située en haut à gauche de la photo sélectionnée indique le nombre de copies choisi. Utiliser la barre de défilement verticale droite de la boîte ou les boutons flèches pour se déplacer de bas en haut dans la sélection de photos disponibles.

Remarque: pour enlever toutes les photos de la sélection d'impression, cliquer sur le bouton Annuler sélection. Pour enlever des sélections photos uniques, cliquer sur l'onglet moins (-) de chaque photo, ou cliquer sur les flèches de sélection copie au fond de l'écran, pour réduire le nombre de copies à zéro.

4 Cliquer sur le bouton Imprimer. La boîte de dialogue Imprimer photos sera affichée. Note: il est possible d'améliorer la qualité des clichés en appliquant des filtres de correction disponibles dans cette fenêtre de sélection. Pour pouvoir les activer, il est nécessaire de pointer sur la boîte relative en correspondance du filtre désiré. Après avoir pointé, on peut voir une avant-première du résultat obtenu.

5 Personnalise les paramètres d'impression :

a Configuration papier : à l'aide du menu déroulant, sélectionner le papier chargé (Photographique, Couché ou Glacé) et définir sa dimension.

b Qualité : définit la qualité de l'impression. Sélectionner entre Vitesse (la vitesse d'impression la plus haute, la résolution la plus basse), Normal (vitesse d'impression et résolution moyenne), Haute (basse vitesse d'impression, haute résolution) et Qualité photographique (vitesse d'impression mineure mais à la plus haute résolution d'impression sur le papier photographique).

Sélectionner disposition pour désir la disposition préférée en cliquant sur la représentation graphique de l'une des deux options : Pleine page, Deux en un, Quatre en un et Index. Remarque : le disposition sans bords n'est pas disponible si on sélectionne le type de papier normal

Remarque : si on sélectionne le layout Deux en un et on a besoin d'un format papier 10 x 15, l'imprimante imprimera deux photos format portefeuille. Si on sélectionne le layout Quatre en un et on a besoin d'un format papier 10 x 15, l'imprimante imprimera quatre photos format photomaton.

Quand on sélectionne une disposition Index, toutes les images seront bordées.

6. Cliquer le bouton Imprimer pour commencer l'impression.

Transfert de fichiers depuis la CARTE mémoire vers l'ordinateur

1 Insérer la carte mémoire contenant les fichiers à transférer dans le logement correspondant de l'imprimante. Se reporter à la rubrique "Insertion et retrait des cartes mémoire". 2 Cliquez sur le bouton droit de la souris sur l'icône Olivetti de la barre de tâches de Windows ou cliquez sur MY_WAY Toolbox, ou cliquez sur Démarrer > Programmes ou Toutes les programmes > Olivetti > MY_WAY Toolbox. Le Toolbox sera affiché.

Remarque : en environnement Mac OS X, pour accéder au programme Toolbox, cliquez sur l'icône affichée sur le bureau, ou sélectionnez-le dans la liste des programmes installés.

3. Cliquer sur l'icone Transfert de fichiers depuis carte mémoire. 4. Cliquer sur le bouton Parcourir, et sélectionner le dossier de l'ordinateur dans lequel transférer les fichiers. 5. Pour sélectionner le dossier désiré, cliquer sur le bouton OK. 6. Cliquez sur le bouton Transférer, pour lancer le transfert des fichiers depuis la carte mémoire vers l'ordinateur.

Remarque: pour annuler le transfert des fichiers et retourner à l'écran principal du Toolbox, cliquer sur le bouton Annuler. Pour des informations supplémentaires, cliquer sur Aide.

Configuration des paramètres pour améliorer la qualité du TIRAGE des cliches

1 Entrer le programme Toolbox pour avoir accès aux fonctions d'amélioration de la qualité de l'image. 2 Sélectionner l'onglet Imprimer photo pour appliquer un contrôle de correction. 3 Sélectionner la photo à tirer en cliquant avec la souris sur la liste disponible sur l'écran pour appliquer un contrôle de correction du cliché. 4 Appliquer le filtre de correction désiré en cliquant sur la boîte qui le précède.

Les ajustements pour la correction sont multiples et dépendent du résultat que l'on peut obtenir.

On peut par exemple améliorer la définition des détails, appliquer un contraste approprié au cliché et d'autres effets.

Pour imprimer la photo modifiée, cliquer sur le bouton Imprimer.

On peut définir le nombre de tirages avant de cliquer sur le bouton Imprimer.

4 Cartouche d'encre

Contrôlé du niveau d'encre

REEMPLACEMENT DE LA CARTOUCHE D'ENCRE RECHANGE DE LA CARTOUCHE D'ENCRE

ALIGNEMENT DE LA CARTOUCHE D'ENCRE

Pour savoir quand la cartouche d'encre est terminée et a besoin d'être remplacée, contrôler le niveau d'encre de la cartouche.

Contrôler l'indicateur du niveau d'encre sur l'onglet Niveau d'encre de la boîte Préférences ou Propriétés du pilote de l'imprimante, comme suit :

a Avec le fichier du document ouvert dans l'application que l'on est en train d'utiliser, cliquer Fichier > Imprimer. La boîte de dialogue de l'Imprimante sera affichée. b Cliquer sur Préférences ou Propriétés, selon le système d'exploitation utilisé. L'interface utilisateur du pilote de l'imprimante sera affichée. c Cliquer sur l'onglet Niveau d'encre. L'indicateur de la capacité de l'encre montre le pourcentage d'encre qui reste dans la cartouche.

2 Depuis la Boîte à outils par affichage de l'indicateur du niveau d'encre situé en bas de la fenêtre principale de la Boîte à outils :

a Clique sur le bouton droit du souris sur l'icone Olivetti de la barre de tâches de Windows ou cliquer sur MY_WAY Toolbox, ou cliquer sur Démarrer > Programmes ou Toutes les programmes > Olivetti > MY_WAY Toolbox. Le Toolbox sera affiché. Remark: en environnement Mac OS X, pour accéder au programme Toolbox, cliquez sur l'icone affichée sur le bureau, ou selectionnez-le dans la liste des programmes installés. Le Toolbox sera affiché. b Cliquer sur Solutions et assistance. c Cliquer sur Sélectionner pour désir Cartouché d'encre neue. La boîte de dialogue Cartouché d'encre neue affichée comprend le indicateur du niveau d'encre, qui montrent la quantité d'encre restée dans la cartouché.

Les fenêtres à glissières affichées par le gestionnaire d'état de l'imprimante pendant l'impression indiqueront l'encre restée. Pour des informations supplémentaires, se reporter à la rubrique "Le gestionnaire d'état de l'imprimante". Du menu Démarrer :

Cliquez sur Démarrer > Programmes ou Tous les programmes > Olivetti > MY_WAY Cartouche d'encre neuve.

5 Directement sur le panneau antérieur de l'imprimante :

Quand l'indicateur de la cartouche commence à clignoter, le niveau de la cartouche est bas ; quand l'indicateur est fixe, la cartouche est presque sans encre.

Avant de procéder avec les procédures indiquées dans cette section, lire attentivement et se reporter aux informations fournies dans la rubrique "Instructions de sécurité" au début de ce guide.

Pour des informations sur comment acheter les cartouches d'encre neuves du fabricant, consulter les options Solutions et assistance du Toolbox. Pour des informations supplémentaires, se reporter à la rubrique "Utilisation des options Solutions et assistance du Toolbox". Afin de garantir le bon fonctionnement de l'imprimante et la grande qualité d'impression, il est essentiel dans le temps d'utiliser seulement des cartouches d'encre originales.

2 Contrôler d'avoir chargé du papier. Se reporter à la rubrique "Chargement du papier". 3 Ouvrir le portillon externe de l'imprimante en appuyant sur la partie centrale pour le débloquer, ensuite ouvrir, en le tirant, le portillon interne de l'imprimante. Le support de la cartouche d'encre se déplace dans la position de chargement sur le côté extrême de droite du chariot.

4 En utilisant l'index, tirer, en tournant vers le bas, le bord supérieur de la cartouche d'encre. Enlever la cartouche de son support.

5 Si on est en train d'installer une nouvelle cartouche d'encre, déballer la cartouche de sa boîte et ensuite enlever délicatement la bande protectrice qui recouvre les buses d'encre. NE PAS TOUCHHER LES CONTACTS des buses d'encre. Ténir les cartouches d'encre par les deux côtés.

Prendre la cartouche avec les buses tournées vers le bas et avec les contacts tournés vers la partie postérieure de l'imprimante, ensuite insérer la cartouche dans son support, avec un mouvement de rotation, en insérant d'abord le côté des buses.

7 Presser la cartouche d'encre vers l'intérieur jusqu'à ce qu'elle sera bloquée par le déclic de sécurité.

8 Fermer le portillon intérieur droit de l'imprimante.

9 En cas d'installation d'une nouvelle cartouche, l'imprimante effectuera automatiquement la procédure de reconnaissance de cartouche, qui durera environ 1 minute. Ensuite, elle imprimera la feuille d'alignement pour indiquer que la nouvelle cartouche insérée a été automatiquement aligné ".

La cartouche d'encre est automatiquement alignée par l'imprimante à chaque fois qu'une nouvelle cartouche est installée. De toute façon, il faut aligner manuellement la cartouche d'encre quand les bords des photos imprimées ne sont plus nets, ou quand des lignes ondulées apparaissent aussi après avoir nettoyé les buses de la cartouche d'encre. Pour des informations supplémentaires, se reporter à la rubrique "Alignment de la cartouche d'encre à l'aide du Toolbox".

Alignement de la cartouche d'encre à l'aide du toolbox

Si la couleur des photos n'est pas encore claire, ou quand des lignes ondulées apparaissent aussi après avoir nettoyé les buses de la cartouche d'encre :

1 Cliquer sur le bouton droit de la souris sur l'icone Olivetti de la barre de taches de Windows ou cliquer sur MY_WAY Toolbox, ou cliquer sur Démarrer > Programmes ou Toutes les programmes > Olivetti > MY_WAY Toolbox. Le Toolbox sera affiché. Remark : en environnement Mac OS X, pour accéder au programme Toolbox, cliquez sur l'icone affichée sur le bureau, ou sélectionnez-le dans la liste des programmes installés. Le Toolbox sera affiché. 2 Cliquer sur Solutions et assistance et ensuite Sélectionner l'option "Imprimer la page d'alignement". 3 Cliquer sur Sélectionner puis sur Imprimer. 4 Quand la feuille d'alignement est imprimée, la cartouche d'encre sera alignée. Cliquer sur Annuler pour retourner à la précédente fenêtre de la Boite à outils.

5 Maintenance et dépannage

NETTOYAGE DE L'IMPRIMANTE

NETTOYAGE DES BUSES DE LA CARTOUCHE D'ENCRE

DéPANNAGE

DEGAGEMENT DU BOURRAGE PAPIER

ATTENTION: Ne pas nettoyer l'intérieur de l'imprimante et ne pas utiliser un enlève-tache, ou des produits à base d'acétone, détergents liquides ou atomiseurs, parce qu'ils peuvent endommager la boîte de l'imprimante.

Nettoyage de la structure extérieure de l'imprimante

Pour nettoyer la structure extérieure de l'imprimante, utiliser un chiffon sec et doux ou l'humidifier dans de l'eau tiède pour enlever la poussière, la saleté ou détacher seulement le revêtement extérieur de l'imprimante.

Nettoyage des BUSES de la cartouche d'encre

Quand peut-il être nécessaire de nettoyer les buses de la cartouche d'encre :

Lorsque des lignes blanches apparaisent dans les graphiques ou dans les zones de noir. Lorsque les couleurs sont fades, ne s'impriment pas ou pas complètement. Lorsque les lignes verticales ne sont pas droites et les bords sont irréguliers.

Pour nettoyer les buses des cartouches d'encre :

1 S'assurer d'avoir chargé dans l'imprimante du papier. Pour des informations supplémentaires, se reporter à la rubrique "Chargement du papier". 2 Cliquer sur le bouton droit du souris sur l'icone Olivetti de la barre de tâches de Windows ou cliquer sur MY_WAY Toolbox, ou cliquer sur Démarrer > Programmes ou Toutes les programmes > Olivetti > MY_WAY Toolbox. Le Toolbox sera affiché.

Remarque : en environnement Mac OS X, pour accéder au programme Toolbox, cliquez sur l'icône affichée sur le bureau, ou sélectionnez-le dans la liste des programmes installés. Le Toolbox sera affiché.

3 Cliquez sur l'onglet Solutions et assistance. 4 Sélectionnez l'option "Nettoyer et tester les buses". 5 Cliquez sur le bouton Sélectionner et ensuite sur le bouton Imprimer. L'imprimante nettoiera automatiquement les buses et imprimera une page de preuve. 6 Contrôlez la qualité des impressions avec l'exemple affiché sur l'écran de l'ordinateur. Si la qualité d'impression obtenue n'est pas satisfaisante, cliquez sur le bouton Nettoyer à nouveau pour répéter la procédure de nettoyage des buses. 7 Une fois terminé, cliquez sur le bouton Fermer pour retourner à l'écran de l'interface principale de Toolbox.

Problèmes pendant l'installation de l'imprimante

Avant de dire cette section :

1. S'assurer que l'alimentateur c. a. de l'imprimante est bien connecté à l'imprimante et à une prise électrique qui fonctionne ou que l'adaptateur c. c. de l'allume-cigare est bien connecté ou que les six piles AA rechargeables au nickel métal hydrate (NiMH) de 1,2 V ayant une capacité minimale de 2,2 à 2,5 Ah chacune sont bien insérées et complètement chargées. 2. Si on utilise l'imprimante branchée à l'ordinateur, contrôler d'avoir allumé soit l'imprimante soit l'ordinateur. 3. S'assurer que le système d'exploitation de l'ordinateur soit Windows 98 SE, ME, 2000 ou XP, ou MAC OS X 10.2 ou successifs.

Problèmes	Causes Possibles	Solutions
L'imprimante ne s'allume pas.	• Lorsque l'imprimante est alimentée par le secteur via son alimentateur c.a. Le cable de l'alimentateur n'est pas bien connecté à l'imprimante et/ou à une prise électrique qui fonctionne.	1 Déconnecter les cables de l'alimentateur de l'imprimante et de la prise électrique, puis les reconnectcer.2 Si le bouton de ON/OFF est étant, vérifier que la prise électrique soit en état de marche en branchant un autre dispositif pour voir si elle marche.
	• Lorsque l'imprimante est alimentée par la batterie de la voiture via l'adaptateur c.c. de l'allume-cigare L'adaptateur c.c. pour la prise de l'allume-cigarettes n'a pas été branché correctement à l'imprimante et/ou à une prise pour allume-cigarettes de volture en état de marche.	1 Débrancher l'adaptateur pour la prise de l'allume-cigarettes de l'imprimante et de la prise pour allume-cigarettes et ensuite le rebrancher.2 Vérifier que la prise pour allume-cigarettes soit en état de marche en branchant un autre dispositif (par exemple un portable) pour voir si elle marche.
	• Si l'imprimante est alimentée par des batteries rechargeables Les six piles AA rechargeables au nickel métal hydrate (NiMH) de 1,2 V ayant une capacité minimale de 2,2 à 2,5 Ah chacune n'ont pas été insérées ou ne sont pas complètement chargées.	Enlever et réinsérer correctement les piles ou les recharger.
Après avoir inséré le CD-ROM du logiciel "Installation" dans le lecteur CD de l'ordinateur, le programme d'installation ne se démarre pas automatiquement.	• Peut être que l'ordinateur ait charge un système d'exploitation incompatible avec le logiciel sur CD-ROM.	1 Contrôler que l'ordinateur ait charge Windows 98 SE, ME, 2000 ou XP, ou MAC OS X 10.2 ou successifs.
	• L'options auto-exécution est déactivée. • L'ordinateur ne trouve pas le fichier setup.exe dans le CD-ROM. • Le CD-ROM ne démarre pas	• En environnement Windows 1 Enlever et replacer le CD-ROM "Installation" dans le lecteur CD avec l'étiquette face vers le haut. 2 Sélectionner Démarrer > Exécuter et ensuite cliquer sur Parcourir. 3 Identifier le lecteur CD-ROM et cliquer sur Ouvrir. 4 Sélectionner Paramétrage et cliquer sur Ouvrir. Le fichier setup.exe est affché dans la boîte de dialogue. 5 Cliquer sur OK et ensuite suivre les instructions affichées. • En environnement Macintosh: 1 Mettez l'ordinateur sous tension, et insérez le CD-ROM "Installation" dans le lecteur correspondant. 2 Pour lancer l'installation duLogiciel, cliquez deux fois sur l'îcône du CD-ROM visualisé, ensuite, suivez les instructions affichées à l'écran.
Le nom de l'imprimante n'est pas disponible quand on sélectionné Fichier > Imprimer de une application. L'imprimante n'est pas visible dans le dossier Imprimante sur le Panneau Antérieur. Quand on branche l'imprimante à l'ordinateur avec le cable USB, la Procedure Gudée Plug and Play sur l'ordinateur ne termine pas.	• Le pilote de l'imprimante n'a pas été installé correctement. • L'ordinateur n'a pas trové le pilote de l'imprimante.	1 Fermer toutes les applications ouvertes. 2 Réinstaller leLogiciel de l'imprimante comme indiquédans le Feuille d'installation ou comme indiquédans le passage préférent. 1 Enlever le CD-ROM "Installation" du lecteur de l'ordinateur et redémarrer l'ordinateur. 2 Placer le CD-ROM "Installation" dans le lecteur avec l'étiquette face vers le haut. 3 Réinstaller leLogiciel de l'imprimante comme indiquédans le Feuille d'installation ou comme indiquédans le passage préférent.
Quand on branche l'imprimante à l'ordinateur avec le cable USB, la Procedure Guidée du Nouveau Hardware ne s'affché pas au monitér de l'ordinateur.	• Peut être que l'ordinateur aitcharge un système d'exploitation incompatible.	1 Contrôler que l'ordinateur aitchargeé Windows 98 SE, ME, 2000 ou XP, ou MAC OS X 10.2 ou successifs.
	• Le cable USB n'est pas branché correctement entre l'imprimante et l'ordinateur.	1 Eteindre l'imprimante et l'ordinateur, et ensuite débrancher le cable USB de ces deux dispositifs.
		2 Rebrancher le cable USB à l'ordinateur et à l'imprimante, en suivant les instructions de la Feuille d'Installation, ensuite allumer d'abord l'imprimante et après l'ordinateur.
	• L'ordinateur n'est pas approprié pour les opérations USB.	• En environnement Windows :
		1 Clique sur Démarrer > Paramètres > Panneau de Commandes
		2 Clique deux fois sur les iconônes du Systeme.
		3 Clique sur le Dispositif Gestion ou sur l'onglet Hardware et ensuite cliquer sur le bouton Dispositif Gestion.
		4 Clique sur le signe Plus (+) première de l'options de Contrôle USB (Universal Serial Bus).
		- Si le contrôleur de l'USB hôte et le concentrateur USB sont disponibles, la fonction USB est activé.
		- Si ils ne sont pas disponibles, se reporter au manuel de l'ordinateur pour des informations supplémentaires sur l'activation de la connexion USB.
		• En environnement Macintosh :
		- Au sein du panneau de configuration, contrôlez les caractéristiques du système et vérifie la présence d'une connexion USB activée et fonctionnante.
		- Réinstallez les gestionnaires USB pour Macintosh, en consultant la documentation fournie par le producteur du système.

Problèmes à l'allumage de l'imprimante

Problèmes	Causes Possibles	Solutions
L'imprimante ne s'allume pas quand on appuie sur le bouton ON/OFF sur le panneau de contrôle.	• Voir "Problèmes durant l'installation de l'imprimante.	Voir "Problèmes durant l'installation de l'imprimante.
Illumination d'un indicateur dans le panneau de contrôle.	• Erreur spécifique de l'imprimante, comme signalé par le indicateur.	• Contrôler ce qu'on doit faire quand ce LED s'illumine, en se reportant aux explications de la rubrique "Signification des indicateurs du panneau de contrôle".

Problèmes d'impression

Problèmes	Causes Possibles	Solutions
L'imprimante n'imprime pas quand on cliqué sur l'icône Imprimer depuis la barre de tâches de l'application qu'on est en train d'utiliser.	• L'imprimante n'a pas été établie comme imprimante standard.	• En environnement Windows :1 Cliqueur sur Démarrer > Paramêtres > Imprimantes.2 Cliqueur avec la touche droite sur l'icône de l'imprimante et seLECTIONner Paramétré Standard. • En environnement Macintosh :1 Réinstallé le logiciel fourni avec l'imprimante, et vérifie les définitions d'impression et du spoulleur du système Mac OS X.
	• L'imprimante n'est pas correctement branchée à l'ordinateur.	1 Eteindre l'imprimante et l'ordinateur, et ensuite débrancher le cable USB de ces deux dispositifs.2 Rebrancher le cable USB, et ensuite allumer d'abord l'imprimante et après l'ordinateur.
L'imprimante s'arrete au milieu d'une impression.	• Il y a un bourrage papier.	1 Dégager le bourrage papier. Pour des informations supplémentaires, se reporter à la rubrique "Dégagement du replissage papier".2 Appuyer sur le bouton Annuler pourmettre à zéro la condition d'erreur. L'impression continue de la page successive.
Des lignes horizontales apparaissent dans le document imprimé.	• La cartouce d'encre est sales.	• Nettoyer la cartouche d'encre. Pour des informations supplémentaires, se reporter à la rubrique "Nettoyage des buses de la cartouche d'encre".
Les caractères imprimés ne sont pas bien défiinis.	• La cartouche d'encre n'est plus alignées.	• Aligner la cartouche d'encre à l'aide de l'ordinateur. Pour des informations supplémentaires, se reporter à la rubrique "Alignement de la cartouche d'encre à l'aide du Toolbox".

Signification des indicateurs sur le panneau de contrôle

Problèmes	Causes Possibles	Solutions
Le indicateur qui indique l'encrésur le panneau de contrôleclignote.	• La cartouche d'encre estpresque terminée.	• On peut continuer àimprimer jusqu'à quand leindicateur est illuminé.
Le indicateur qui indique l'encrésur le panneau de contrôle estilluminé.	• La cartouche d'encre noireest terminée.	• Remplacer la cartouched'encre. Pour desinformationssupplémentaires, se reporterà la rubrique "Remplacementde la cartouche d'encre".
Le indicateur qui indique lepapier sur le panneau decontrolle estilluminé.	• On lance une impression mais il n'y a plus de papich Chargédans l'imprimante.	• Charger le papier. Pour desinformationssupplémentaires, se reporterà la rubrique "Chargementdu papier".
	• La dimension du papiercharge ne correspondede pas àla dimension du papier sélectionnée dansl'application du Toolbox de l'appareil photo numériquePictBridge compatiblebranché à l'imprimante.	• Charger le papiercorrectement. Pour desinformationssupplémentaires, se reporterà la rubrique "Chargementdu Papier".
	• Il y a un remplissage papier.	• Dégager le bourrage papier.Pour des informationssupplémentaires, se reporterà la rubrique "Dégagementdu bourrage papier".

Degagement du bourrage PAPIER

1 Ouvrir le portillon intérieur droit de l'imprimante. 2 Tenir fermement le papier et le retirer délicatement de l'imprimante. Si le papier se déchire, contrôler d'avoir enlevé toutes les pièces déchirées de l'imprimante. 3 Fermer le portillon intérieur droit de l'imprimante. 4 Appuyer sur le bouton Annuler du panneau de contrôle pour rétablir les conditions d'erreur.

Remarque : si le bourrage papier se vérifie pendant une copie ou une impression sans l'ordinateur, l'impression continuera de la page suivante.

Si le bourrage papier se vérifie quand on utilise l'ordinateur, la fenêtre à glissière affichée permet soit de continuer l'impression de la page successive, soit d'annuler l'impression en mémoire.

6 Caractéristiques techniques

SPÉCIFICATIONS GÉNÉRALES

SPÉCIFICATIONS DE L'IMPRIMANTE

SPÉCIFICATIONS DU PAPIER

Spécifications Générales

Display	Afficheur en couleurs à cristaux liquides de 2,4 pouces pour la visualisation et la sélection des photos
Dimensions et poids	• Hauteur: 90 mm • Largeur: 220 mm • Profondeur: 162 mm • Poids: 1.6 Kg
Alimentation	• Alimentateur extérieur avec tension d'entrée de 100-240 V c.a. 1,2 A max. et tension de sortie de 12 c.c. à 16 Vcc, 2 A. • Adaptateur pour prise allume-cigarettes volture branché à une prise à 12 V pour allume-cigarettes d'une voiture. • Six piles AA rechargeables au nickel métal hydrate (NiMH) de 1,2 V avec une capacité minimale 2,2 Ah.
Consommation électrique	Maximum 35 W
Jointage	• USB 2.0 à haute-vitesse pour le branchement à l'ordinateur • USB 1.1 compatible PictBridge pour le branchement d'un apparil photo numérique.
Interface sans fils	• Bluetooth 1.2 Class 2 pour le branchement à un ordinateur compatible ou à un portable.
Interfaces de la carte mémoire	Les interfaces de la carte mémoire peuvent accepter les types de cartes suivants: • Compact Flash I, II • Microdrive • SmartMedia • SecureDigital (adaptateur Mini SD vendu séparation) • Carte MultiMedia • Duo, Pro, Magic Gate Memory Sticks (adaptateur MS Pro vendu séparation) • Carte xD-Picture • Cartes mémoire jusqu'à 2 Gb Toutes les images méorisées sur les cartes mémoire peuvent être visualisées, sélectionnées et imprimées ou bien archivées dans l'ordinateur même en utilisant le programme "Toolbox".
Alimentation papier	• Alimentation automatique d'un tiroir papier avec capacité au maximum 20 feuilles de papier photographique de 280 gr/m2. • Alimentation manuelle d'une feuille de papier normal format A4 plée à moitié en vertical

Spécifications générales

Régulation température

Régulation humidité

Logiciel et documentation

Minimum requis du système pour le branchement à l'ordinateur

Formats de fichiers supportés

• Opérativité : 15 °C à 35 °C
• Mémorisation: -5 °C à +45 °C (sans cartouche d'encre) Transport: -15 °C à +55 °C
• Opérativité : 15% à 85%, pas de condensation
• Mémorisation : 15% à 85%, pas de condensation Transport : 5% à 95%, pas de condensation Pilote imprimante (WIN/MAC) Applicatif Toolbox (WIN) Documentation Utilisateur (WIN/MAC)
• Logiciel supplémentaire (WIN)

Système d'exploitation

• Microsoft Windows 98 SE, ME, Pentium II 500 MHz, 128 MB RAM, 150 MB HDU
• Microsoft Windows 2000, Pentium III 650 MHz, 128 MB RAM, 200MB HDU
• Microsoft Windows XP, Pentium III 650 MHz, 256 MB RAM, 200MB HDU
• MAC OS X 10.2 Power PC G4, 256 MB RAM, 500 MB HDU

DCF, JPEG baseline, Exif, DPOF

Spécifications de l'imprimante

Technologie d'impression	A jet d'encre
Système d'impression	Cartouches d'encre 3-en couleurs :
Résolution de l'imprimante	• 1200 x 1200 dpi • 4800 x 1200 dpi • 1200 x 600 dpi (uniquement pour fichiers de textes reçus par l'ordinateur)
Vitesse d'impression	• 1 page/90 sec, résolution à haute définition sur papier photographique format A6 • 1 page/60 sec, résolution à haute définition sur papier normal format A6
Bords	Impression sans bords sur papier photo, couché et glacé ainsi que sur papier ordinaire A4 plié verticalément au milieu.

Spécifications du PAPIER

Types de papier supportés

Type de papier	Poids du papier	Capacité maximum d'alimentation
Papier couché 10x15 / 4"x6" et A6	de 100 à 170 g/m2	20 feuilles
Papier glacé 10x15 / 4"x6" et A6	de 160 à 180 g/m2	20 feuilles
Cartes postales 10x15 / 4"x6" et A6	de 130 à 280 g/m2	20 feuilles
Papier photographique 10x15 / 4"x6" et A6	de 170 à 280 g/m2	20 feuilles
Double A6 (papier normal format A4 plié à moinsie en vertical)	de 80 à 90 g/m2	Feuille unique pour alimentation manuelle

Formats et dimensions du papier supportés

Format	Dimension
Cartes postales 4x6"	102 x 152 mm
Cartes postales A6	105 x 148.5 mm
Double A6 (A4 plié)	105 x 297 mm
Cartes postales 10 x 15	105 x 150 mm

Remarque : toutes les dimensions de papier ci-dessus indiquées sont automatiquement localisées par l'imprimante.

Activation Bluetooth 13 en milieu Mac OS X 13 en milieu Windows 13

Aide 23

Alignement des cartouches d'encre 31

Alimentation 8

batteries rechargeables NiCd ou NiMH 9 papier 42

Allumage de l'imprimante 9

Améliorer la qualité du tirage des clichés 26

Batteries 4

Bluetooth 13, 20

Bourrage Papier 39

Branchement d'un appareil photo numérique à l'imprimante 10

Buses 34

Contrôler la qualité des impressions 34

Nettoyage des buses des cartouches d'encre 34

Cartes mémoire 4

Cartouche d'encre 4 Alignment 31

Remplacement des cartouches d'encre 29

Chargement

du papier 5

du papier dans le tiroir papier 7

manuel d'une feuille de papier normal 7

Connexion d'un appareil photographique numérique à l'imprimante 10

Contrôle des niveaux d'encre 28

Dégagement du bourrage papier 39

Dépannage 33, 35 problèmes à l'allumage de l'imprimante 38 problèmes d'impression 38 problèmes pendant l'arrêt de l'imprimante 35

Erreur cartouche d'encre terminée 39 Il y a un replissage papier 39 La cartouche d'encre noire est presque terminée. 39 Aile du papier 39

Extinction de l'imprimante 9

Formats et tailles de papier supportés 44

Gestionnaire d'état 23 Fenêtres à glissières d'erreur 23

Haute-vitesse USB 2.0 42

Impression 24

À l'aide de l'application en utilisant les propriétés d'Impressio 24

À l'aide de l'outil imprimer des photos du Toolbox 25

d'une photo à l'aide de l'appareil photographique numérique PictBridge 18

d'une photo de un appareil photo numérique PictBridge 18

d'une photo depuis un périphérique Bluetooth 20

Imprimer des photos 22

Insertion de la carte mémoire 10

Installation de l'imprimante 13 avec interface Bluetooth 13

Interface sans fil 42 USB 4

Jointage 42

L'expulsion du papier imprimé 4

Logement pour le retrait du papier coincé 4

Logiciel et documentation 43

Magic 17

Maintenance 33

Nettoyage de l'imprimante 34

Nettoyage des buses des cartouches d'encre 34

Panneau de contrôle 4,5

Personnaliser les paramètres d'impression 26

Préparation de l'imprimante pour le transport 12

Préparer les photos - Transfert de fichiers depuis la carte mémoire 22

Prise électrique 4

Problèmes à l'allumage de l'imprimante 38, d'impression 38 pendant l'installation de l'imprimante 35

Régulation d'humidité 43

Remplacement des cartouches d'encre 29

Requis du système 43

Retrait de la carte mémoire 11

Sélection et impression d'une photo de un appareil photo numérique DPOF 18 d'une photo de un appareil photo numérique pas compatible PictBridge/ DPOF 19 photos de la carte mémoire 17

Signification des indicateurs sur le panneau de contrôle 39

Solutions et assistance 23

Spécifications de l'Imprimante 44 - du Papier 44

Spécifications générales 42 Alimentation papier 42 Interface sans fils 42

Jointage 42 Requis du système 43

Tiroir papier 4

Toolbox 22, 25 Imprimer des photos 22

Toolbox liaison aide 23 paramètres 23 solutions et assistance 23

Transfert de fichiers depuis la carte mémoire 22

Transfert de fichiers depuis la carte mémoire vers l'ordinateur 26

USB 4 2.0 42 à haute vitesse 4

Vue miniatures 17 barre de l'icône 17 domaine d'images totales 17 grille miniatures 17 icône du dispositif 17 indicateur photo 17 parcourir frame 17 sélectionner frame 17

Vues à plein écran 16 barre icône 16 domaine Image Totale 16 icône dispositif 16 parcourir la fenêtre 16 sélectionner frame 16
