Type de produit	Isolateur USB galvanique
Marque	StarTech.com
Modèle	U1-USB-ISOLATOR
Interface	USB 2.0 (compatible USB 1.1)
Connecteurs d'entrée	USB Type A mâle
Connecteurs de sortie	USB Type A femelle
Isolement galvanique	Oui, jusqu'à 1 kV
Débit de données maximal	480 Mbps (USB 2.0 haute vitesse)
Alimentation	Bus USB (auto-alimenté)
Dimensions (L x l x H)	6,5 x 4,5 x 2 cm
Poids	50 g
Matériau du boîtier	Plastique ABS
Couleur	Noir
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Fonctions principales	Élimine les boucles de masse, protège les équipements contre les surtensions, compatible avec imprimantes, scanners et capteurs
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Utiliser uniquement avec des périphériques USB standards ; ne pas exposer à l'humidité
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le support en cas de panne
Informations générales	Garantie 2 ans ; conforme aux normes CE et FCC

FOIRE AUX QUESTIONS - U1-USB-ISOLATOR StarTech.com

Quel est le rôle de l'isolateur USB U1-USB-ISOLATOR ?

Il assure une isolation galvanique entre l'ordinateur et le périphérique USB, éliminant les boucles de masse et protégeant contre les surtensions.

Cet isolateur est-il compatible avec USB 3.0 ?

Non, il est conçu pour USB 2.0 (480 Mbps). L'utilisation avec un périphérique USB 3.0 limitera la vitesse à 480 Mbps.

Puis-je utiliser l'isolateur avec un concentrateur USB ?

Oui, vous pouvez brancher l'isolateur en amont d'un concentrateur USB pour isoler l'ensemble des ports du concentrateur.

L'appareil nécessite-t-il une alimentation externe ?

Non, il est auto-alimenté via le bus USB. Aucune alimentation externe n'est nécessaire.

Quels types de périphériques puis-je connecter ?

Tout périphérique USB compatible, comme les imprimantes, scanners, souris, claviers, cartes d'acquisition et instruments de mesure.

L'isolateur réduit-il la vitesse de transfert ?

Non, il supporte la pleine vitesse USB 2.0 (jusqu'à 480 Mbps) sans perte de performance notable.

Comment savoir si l'isolateur est correctement connecté ?

Un voyant LED (généralement vert) s'allume lorsque l'isolateur est alimenté et détecté par l'ordinateur.

L'isolateur est-il plug-and-play ?

Oui, il est plug-and-play et ne nécessite aucun pilote supplémentaire sous Windows, macOS ou Linux.

Puis-je chaîner plusieurs isolateurs ?

Déconseillé, car cela peut entraîner une perte de signal. Un seul niveau d'isolation est recommandé.

Que faire si l'isolateur n'est pas reconnu ?

Vérifiez la connexion USB, essayez un autre port, et assurez-vous que le périphérique en aval est compatible. Réinitialisez l'ordinateur si nécessaire.

MODE D'EMPLOI U1-USB-ISOLATOR StarTech.com

Isolateur Galvanique Industriel USB 2.0 à 1 Port - Jusqu'à 6000V

ID du produit

U1-USB-ISOLATOR

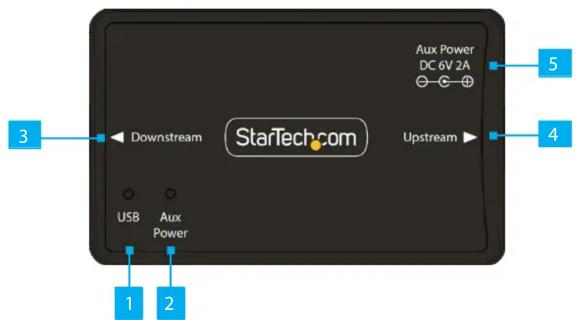

Vue du dessus

Vue de dessous

*Le produit peut varier par rapport à l'image

	Port/Connecteur	Fonction
1	LED USB	Bleu continu : Indique qu'un dispositif USB est connecté à l'appareil.Port USB isoléRemarque : l'ordinateur hôte doit détecter le périphérique USB connecté avant que la DEL ne s'allume.Éteint : aucun dispositif USB n'est connecté au port de dispositif USB isolé.
2	LED d'alimentation auxiliaire	Vert fixe : L'alimentation externe est en coursÉteint : aucune alimentation externe n'est fournie
3	Port de périphérique USB isolé (en aval)	Port USB de type A. Fournit jusqu'à 250mA de sortie lorsque l'adaptateur d'alimentation optionnel n'est pas utilisé.Conforme à la norme USB 2.0Prise en charge de 1,5 Mbps et 12 Mbps uniquement
4	Port hôte USB (en amont)	Port USB de type BSe connecter à l'ordinateur hôte à l'aide du câble USB-B vers USB-A fourni.
5	Port d'alimentation DC	(Facultatif) Si le dispositif USB isolé nécessite plus 250mA et moins ou égal à 500mA, une alimentation externe (non incluse) est nécessaire.Adaptateur électrique 6V DC 2A recommandéBouchon de type M : ∅ 5,5x2,1x9,5mm. Pointe centrale positive
6	Point de montage sur rail DIN	A utiliser pour fixer le kit de montage sur rail DIN inclus.
7	Guide Peg	Aide à installer le kit de montage sur rail DIN de manière à ce qu'il ne puisse installé que dans un seul sens

Contenu du paquet

- Isolateur USB x 1

• Câble USB-B vers USB-A de 0,9 m x 1
- Bande adhésive x 1
- Kit de montage sur rail DIN x 1
• Guide de démarrage rapide x 1

Exigences

Pour obtenir les derniers manuels, informations sur les produits, spécifications techniques et déclarations conformité, veuillez consulter : www.StarTech.com/fr-fr/U1-USB-ISOLATOR

• Tournevis cruciforme
• Port USB-Type A disponible sur l'ordinateur hôte
• (En option) Alimentation 6V DC avec fiche baril de type M

Installation

1. Connectez le côté USB-Type B du câble USB-B vers USB-A au port hôte USB. Connectez l'autre extrémité du câble à un port USB de type A disponible sur l'ordinateur hôte.
   Remarque : aucun pilote ou logiciel supplémentaire n'est nécessaire pour l'isolateur galvanique USB 2.0.

2. Connectez un périphérique USB au port de périphérique USB isolé.

Montage sur rail DIN (en option)

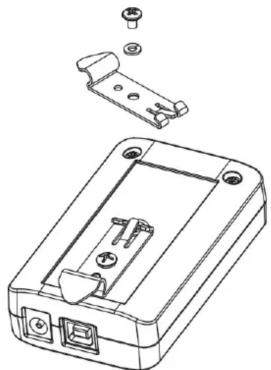

1. Utilisez la cheville de guidage au bas de l'isolateur galvanique USB 2.0 pour aligner le kit de montage sur rail DIN dans sa position correcte. Utilisez un tournevis à tête cruciforme pour installer la vis autotaraudeuse et fixer le kit de montage sur rail DIN. (Figure 1)

1. Monter l'isolateur galvanique USB 2.0 en insérant la plaque de montage sur le rail DIN à un angle, en commençant par le haut, puis en poussant contre le rail DIN. (Figure 2)

Figure 2

Guide de démarrage rapide

Montage en surface (en option)

1. Retirez l'un des supports de protection de la bande adhésive.
2. Fixez la bande adhésive au dos de l'isolateur galvanique USB 2.0 en appliquant une légère pression pendant quelques secondes.
3. Retirer la pellicule protectrice restante de la bande adhésive.
4. Fixez fermement l'isolateur galvanique USB 2.0 sur une surface plane et propre.
