Type de produit	Support écran plat (bras articulé)
Marque	StarTech.com
Modèle	3M1A3SG-MONITOR-ARM
Dimensions (L x H x P)	Environ 15 x 45 x 55 cm (bras déplié)
Poids net	Environ 2,5 kg
Charge maximale recommandée	8 kg
Compatibilité VESA	75x75 mm et 100x100 mm
Taille d'écran compatible	13 à 32 pouces
Matériau principal	Acier et aluminium
Finition	Noir mat
Inclinaison	-45° à +45°
Rotation	360° (bras)
Pivot (portrait)	Oui, 180°
Extension du bras	Jusqu'à 48 cm
Type de fixation	Pince de bureau ou passe-câble (ø10-50 mm)
Gestion des câbles	Intégrée (clip de maintien)
Alimentation	Aucune (mécanique)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser la charge maximale. Vérifier régulièrement le serrage des fixations.
Pièces détachées et réparabilité	Pièces de rechange disponibles sur demande auprès du fabricant.
Garantie	Garantie constructeur 5 ans
Informations générales	Support de moniteur réglable pour une ergonomie optimale au poste de travail.

FOIRE AUX QUESTIONS - 3M1A3SG-MONITOR-ARM StarTech.com

Quels types d'écrans sont compatibles avec ce support ?

Ce support est compatible avec les écrans plats de 13 à 32 pouces et pesant jusqu'à 8 kg, avec une norme VESA 75x75 mm ou 100x100 mm.

Comment installer le support sur mon bureau ?

Le support se fixe à l'aide d'une pince ou d'un passe-câble. Pour une installation stable, serrez fermement les vis et assurez-vous que le bureau peut supporter le poids.

Puis-je faire pivoter l'écran en mode portrait ?

Oui, le support permet une rotation de 180° pour passer en mode portrait. Il suffit de tourner doucement l'écran après avoir débloqué le mécanisme.

Quelle est la hauteur maximale réglable ?

Le bras offre une extension jusqu'à 48 cm et une inclinaison de -45° à +45°, ce qui permet de placer l'écran à différentes hauteurs et angles.

Comment gérer les câbles de l'écran ?

Le support est équipé d'un système de gestion des câbles intégré. Il suffit de faire passer les câbles dans les clips prévus le long du bras pour les maintenir organisés.

Est-ce que le support convient à un bureau en verre ?

Il est déconseillé d'utiliser une pince sur un bureau en verre fragile. Si votre bureau est en verre, utilisez plutôt la fixation par passe-câble (trou de 10 à 50 mm) ou un adaptateur spécifique.

Le support nécessite-t-il une alimentation électrique ?

Non, le support est entièrement mécanique et ne nécessite aucune alimentation électrique.

Comment nettoyer et entretenir le support ?

Nettoyez le support avec un chiffon doux et sec. Évitez les produits chimiques ou abrasifs. Vérifiez périodiquement le serrage des vis pour garantir la sécurité.

Quelle est la garantie de ce produit StarTech.com ?

Le support est couvert par une garantie constructeur de 5 ans. En cas de défaut, contactez le service client StarTech.com.

Puis-je utiliser ce support pour un montage double écran ?

Ce modèle est prévu pour un seul écran. Pour une configuration double, StarTech.com propose des supports doubles ou articulés adaptés.

MODE D'EMPLOI 3M1A3SG-MONITOR-ARM StarTech.com

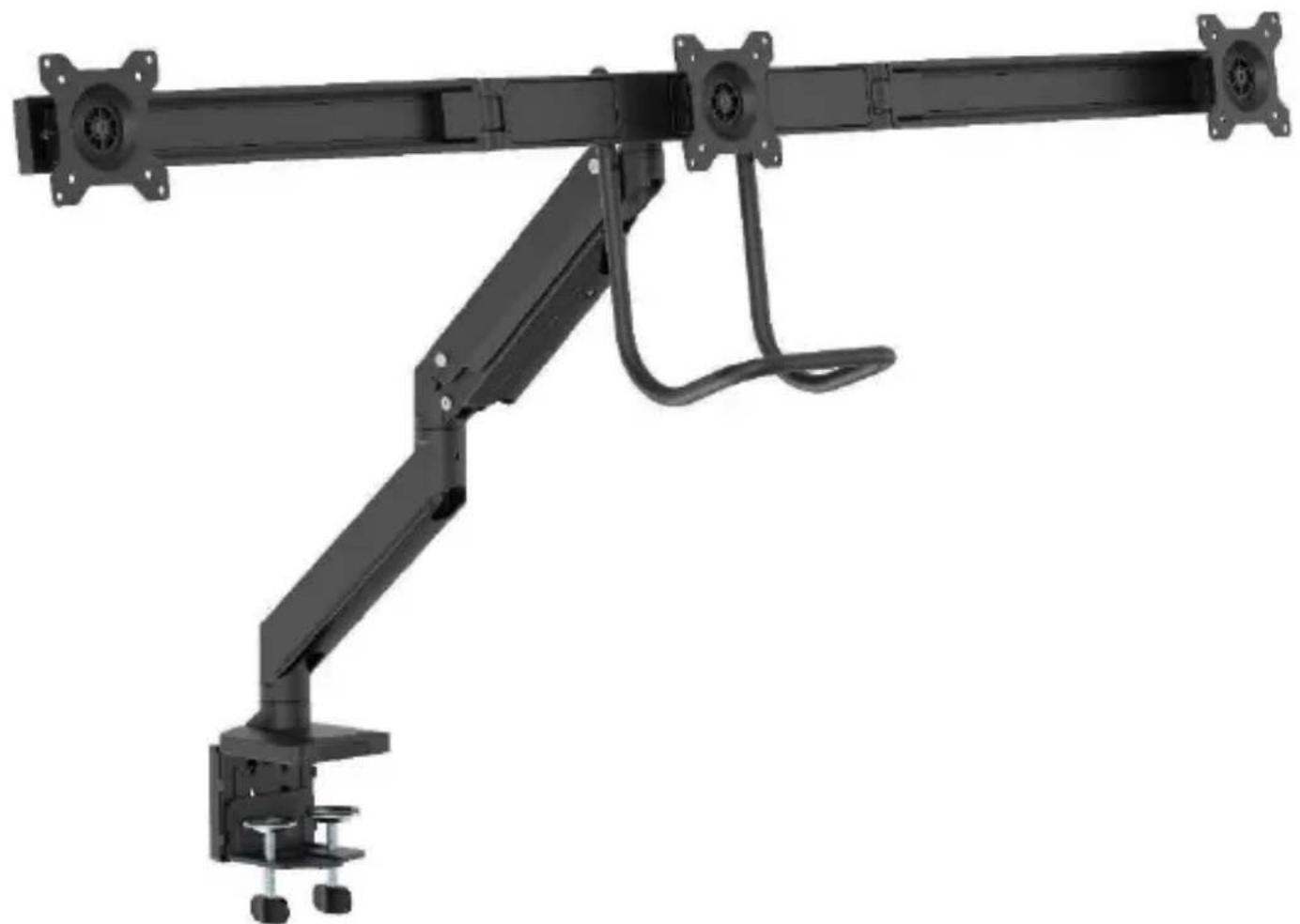

Support de Bureau pour Trois Moniteurs - Barre Transversale - Pour Moniteurs Jusqu'à 27 pouces

*Le produit réel peut varier par rapport aux photos

Manuel de l'utilisateur

SKU : 3M1A3SG-BRAS-MONITEUR

Conformité Déclarations

Utilisation de marques commerciales, de marques déposées et d'autres noms et symboles protégés

Ce manuel peut faire référence à des marques commerciales, des marques déposées et d'autres noms et/ou symboles protégés de sociétés tierces qui ne sont liées d'aucune manière à StarTech.com. Le cas échéant, ces références ne sont données qu'à titre d'illustration et ne représentent pas une approbation d'un produit ou d'un service par StarTech.com, ni une approbation du ou des produits auxquels ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe ailleurs dans le corps de ce document, StarTech.com

reconnaît par la présente que toutes les marques commerciales, marques déposées, marques de service et autres noms et/ou symboles protégés contenus dans le présent manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

PHILLIPS® est une marque déposée de Phillips Screw Company aux Etats-Unis et dans d'autres pays.

Consignes de Sécurité

Mesures de sécurité

- L'installation et/ou le montage du produit doivent être effectués par un professionnel certifié, conformément aux directives locales en matière de sécurité et de code du bâtiment.

Table des matières

Déclarations de conformité......i

Déclarations de sécurité....ii

Schéma du produit ....1

Dimensions du produit ....2

Profil supérieur ....2

Profil latéral....2

Informations sur les produits ....3

Exigences ....3

Contenu de l'emballage....4

Installation....7

Installation du bureau....7

Assembler le support de base....7

Installation des passe-fils....11

Assembler le support de base....11

Installer les bras pivotants et les bras à ressort....13

Installer la barre transversale....15

Installation du support de moniteur VESA sur un moniteur....18

Monter les moniteurs....20

Fonctionnement....21

Régler la tension du bras à ressort....21

Gestion des câbles....22

Régler l'angle de la barre transversale et la hauteur du moniteur central....25

Régler la hauteur des supports de moniteur VESA gauche et droit ....26

Prévenir le basculement accidentel ....27

Informations sur la garantie....30

Limitation de la responsabilité....30

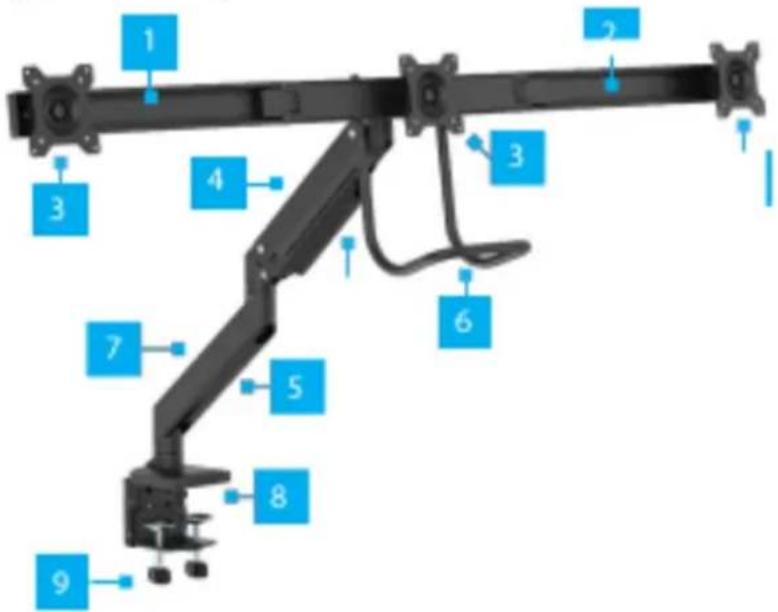

Diagramme du produit

Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/support

Produit Information

Exigences

Pour obtenir les dernières informations sur les produits, les spécifications techniques, les manuels et les déclarations de conformité, veuillez consulter : www.StarTech.com/3M1A3SG-MONITOR-ARM

Support de moniteur

• Poids maximal de 13,2 lb (6 kg) par support VESA
• Schéma de montage VESA compatible 75 x 75 ou 100 x 100 mm
  • Taille de l'écran jusqu'à 27 pouces

Outils

• Tournevis cruciforme

Paquet Contenu

Quantité de montage à la base : 1	Quantité de bras pivotants : 1	bras à ressort : 1	Support de moniteur VESAQuantité : 3
Barre transversale, gauche Quantité : 1	Barre transversale, Quantité droite : 1	Barre transversale, Quantité centrale : 1	Poignée de maintienQuantité : 1
porte-outils : 1	Plaque de passe-partout Quantité : 1	l'œilletQuantité : 1	Quantité de tampons de base : 1

Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/support

Pince de bureausupérieureQuantité : 1	Pince de bureau inférieureQuantité : 1	PoignéesQuantité : 2	Disques de serrage de bureauQuantité : 2
Quantité derondelles : 12	Petites rondellesQuantité : 2	Vis de l'œilletQuantité : 1	Vis a tête fraiséeQuantité : 10
Vis à têterondeQuantité : 4	Vis à tête plateQuantité : 4	VisM4x12m mQuantité : 12	Vis M5x12mmQuantité : 12

Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/support

Vis M5x8mmQuantité : 2	VisM4x10m mQuantité : 2	Sangles auto-agrippantes (barre transversale)Quantité : 6	Crochet et boucle (bras à ressort)Quantité : 2
Clips de gestion des câblesQuantité : 6	Clé hexagonale de 4 mmQuantité : 1	Clé hexagonale de 6 mmQuantité : 1	Clé hexagonale de 3 mm avec tournevis platQuantité : 1
Manuel de l'utilisateurQuantité : 1

Installation

Bureau Installation

Assemblage de la base

1. Alignez les trous de vis (x 4) en haut de la pince de bureau supérieure avec les trous de vis en bas de la monture de base.
2. Insérez les vis à tête fraisée (x 4) à travers la pince de bureau supérieure et dans la partie inférieure du support de base. Utilisez la clé hexagonale de 4 mm pour serrer les vis à tête fraisée (x 4). (Figure 1)

Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/support

1. Appliquez soigneusement le tampon de la base sur la partie inférieure de la monture de la base. (Figure 3)

1. Visser les poignées (x 2) dans la pince de bureau inférieure.
2. Insérer les vis M4x10mm (x 2) à travers les petites rondelles (x 2), les disques de serrage de bureau (x 2) et dans les boutons à main (x 2). Serrer les vis M4x10mm (x 2) à l'aide d'un tournevis. un tournevis à tête cruciforme. (Figure 4)

Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/support

1. À l'aide de la clé hexagonale de 4 mm, desserrez les vis (x 4) à l'arrière de la pince de bureau inférieure jusqu'à ce qu'il y ait un espace de 6 mm. Ne retirez pas les vis. (Figure 5)

1. Faites passer les vis dans les trous prévus à cet effet dans la pince de bureau supérieure. Choisissez les trous de vis du haut et du milieu ou du milieu et du bas en fonction de l'épaisseur du bureau. Faites glisser les vis vers le bas dans la partie la plus petite des trous de vis. (Figure 6)

Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/support

1. Utilisez la clé hexagonale de 4 mm pour serrer les vis (x 4) et compléter l'assemblage de la base.
2. Faites glisser l'ensemble de montage de la base sur le bureau. Serrez à la main les boutons à main (x 2) au bas de l'ensemble de montage de la base. Fixez le porte-outil à l'ensemble de montage de la base. (Figure 7)

Installation de l'œillet

Assemblage de la base

1. Aligner les trous de vis (x 4) sur la plaque de base de l'œillet avec les trous de vis au bas du support de base.

Remarque : Les trous fraisés de la plaque de base de l'œillet doivent se trouver à l'extérieur.

1. Insérez les vis à tête fraisée (x 4) à travers la plaque de base de l'œillet et dans la partie inférieure de la base. Utilisez la clé hexagonale de 4 mm pour serrer les vis à tête fraisée (x 4).

Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/support

1. Appliquez soigneusement le tampon de la base sur la partie inférieure de la monture de la base pour compléter l'assemblage de la base de l'œillet. (Figure 10)

1. Alignez le trou de l'œillet au bas de la base de l'œillet avec le trou de l'œillet du bureau.
2. Insérez la vis de l'œillet à travers la plaque de l'œillet, le trou de l'œillet de bureau et dans l'ensemble de la base de l'œillet. Utilisez la clé hexagonale de 6 mm pour serrer la vis de l'œillet. (Figure 11)

Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/support

Installer les bras pivotants et à ressort

1. Insérez le bras pivotant dans la base. (Figure 12)
2. Utilisez la clé hexagonale de 3 mm et le tournevis plat pour serrer uniquement la vis du bas afin de permettre au bras pivotant de tourner.
3. ou - 180° ou serrer les deux vis pour permettre la rotation du bras
4. ou - 90°. (Figure 12)

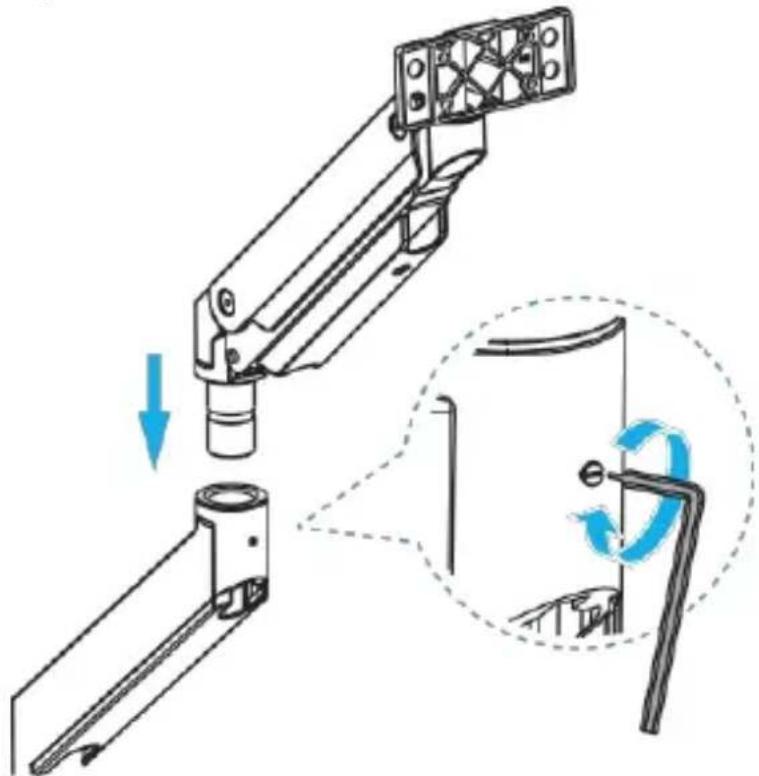

1. Insérer le bras à ressort dans le bras pivotant. (Figure 13)

2. Utilisez la clé hexagonale de 3 mm et le tournevis plat pour serrer la vis.

Vis. (Figure 13)

Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.

Installer la barre transversale

1. Insérer les vis hexagonales à tête ronde (x 4) dans les trous de vis du bras compensé et dans la barre transversale, au centre, en veillant à l'orientation correcte de la barre transversale, au centre. Utilisez la clé hexagonale de 4 mm pour serrer les vis (x 4). (Figure

1. Insérer les vis à tête plate (x 4) dans les trous de vis de la poignée et dans la barre transversale centrale. La poignée peut être montée à deux hauteurs différentes en fonction des trous de vis utilisés pour la fixer à la barre transversale centrale. (Figure 15)
2. Serrez les vis à tête plate à l'aide de la clé hexagonale de 4 mm. (Figure 15)

Figure 15

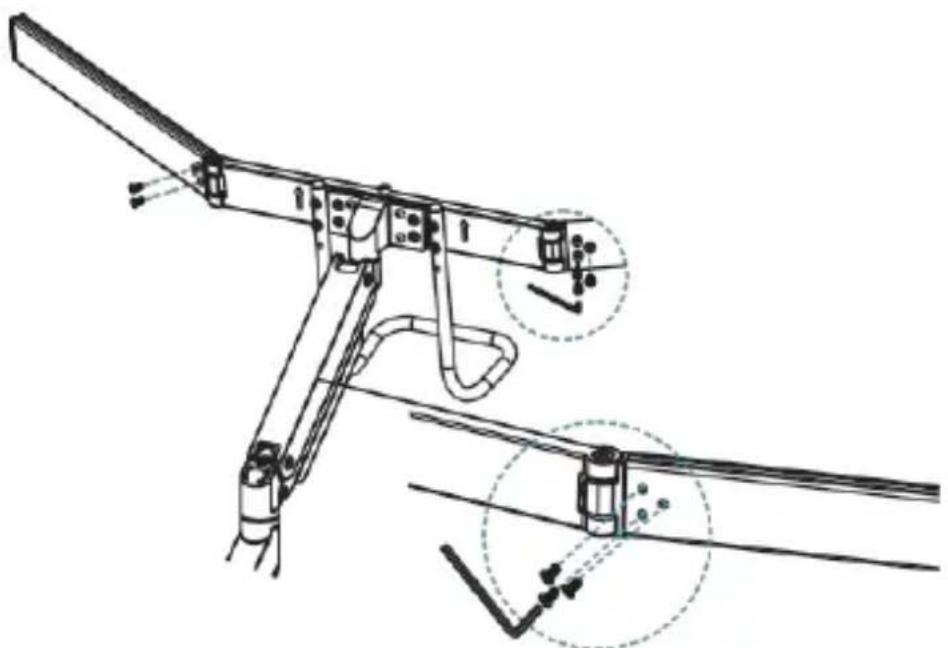

1. Insérer la barre transversale gauche et droite dans la barre transversale centrale. Insérer les vis à tête fraisée (x 6) dans les barres transversales gauche et droite et dans la barre transversale centrale. (Figure 16)

Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/support

1. Utilisez la clé hexagonale de 4 mm pour serrer les vis à tête fraisée. (Figure 16)

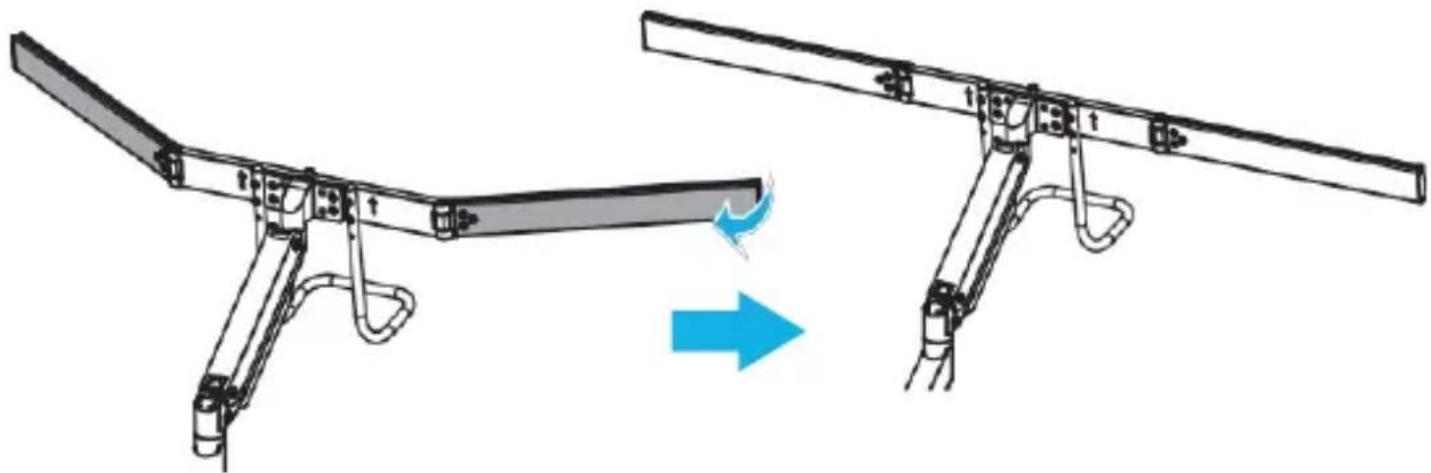

2. Redressez la barre transversale centrale en repliant les barres transversales gauche et droite vers l'arrière. (Figure 17)

Installer le support de moniteur VESA sur un moniteur

Avertissements !

Ne serrez pas trop les vis. Si vous rencontrez une résistance, arrêtez immédiatement de serrer. Dans le cas contraire, vous risquez d'endommager le(s) moniteur(s).

Veillez à ce que le poids du ou des moniteurs ne dépasse pas la capacité de charge de ce produit. Le dépassement de la capacité de poids peut entraîner des blessures, des dommages au produit, à l'équipement connecté et à la surface de montage. Ce produit peut supporter les poids suivants : Jusqu'à 6 kg par support.

La fixation du (des) moniteur(s) est un travail qui doit être effectué par deux personnes. N'essayez pas d'accomplir cette tâche seul.

Le(s) moniteur(s) fixé(s) risque(nt) de ne pas être correctement soutenu(s) par le bras à ressort du moniteur jusqu'à ce que son mécanisme à ressort soit correctement ajusté. Faites preuve de prudence pour éviter une chute rapide.

Pour éviter les blessures et les dommages matériels, soyez toujours prudent lorsque vous libérez le(s) moniteur(s) en soutenant son poids jusqu'à ce qu'il(s) soit(nt) stable(s).

Pour s'adapter à différentes conceptions de moniteurs, 3M1A3SG-MONITOR-ARM est livré avec des jeux de vis de différentes longueurs et de différents diamètres (M4x12mm & M5x12mm), et des rondelles.

1. Déterminez la profondeur et le diamètre des trous de montage VESA sur le(s) moniteur(s) et sélectionnez le matériel de montage approprié pour fixer le support de moniteur VESA.

2. Placez soigneusement le(s) moniteur(s) face vers le bas sur une surface protectrice/douce, les points de montage VESA orientés vers le haut.

3. Insérez les vis de longueur et de diamètre appropriés (x 4) dans les rondelles (x 4), dans le support de moniteur VESA et à l'arrière du moniteur. (Figure 14)

Remarque : Assurez-vous que le support de moniteur VESA est orienté comme indiqué avant de le fixer à l'arrière du moniteur.

1. Répétez les étapes 1 à 3 avec le(s) moniteur(s) restant(s).

Monter les moniteurs

Attention!

Il est préférable d'effectuer cette opération à deux.

1. Montez le moniteur central sur la barre transversale, au centre. Montez les moniteurs gauche et droit sur la barre transversale, respectivement à gauche et à droite. (Figure 19)
2. Utilisez un tournevis à tête cruciforme pour serrer la vis située sur le support de chacun des supports de moniteur VESA afin de les fixer en place. (Figure 19)

1. (Facultatif) Pour retirer un moniteur, inversez les étapes 2 et 1.

Fonctionnement

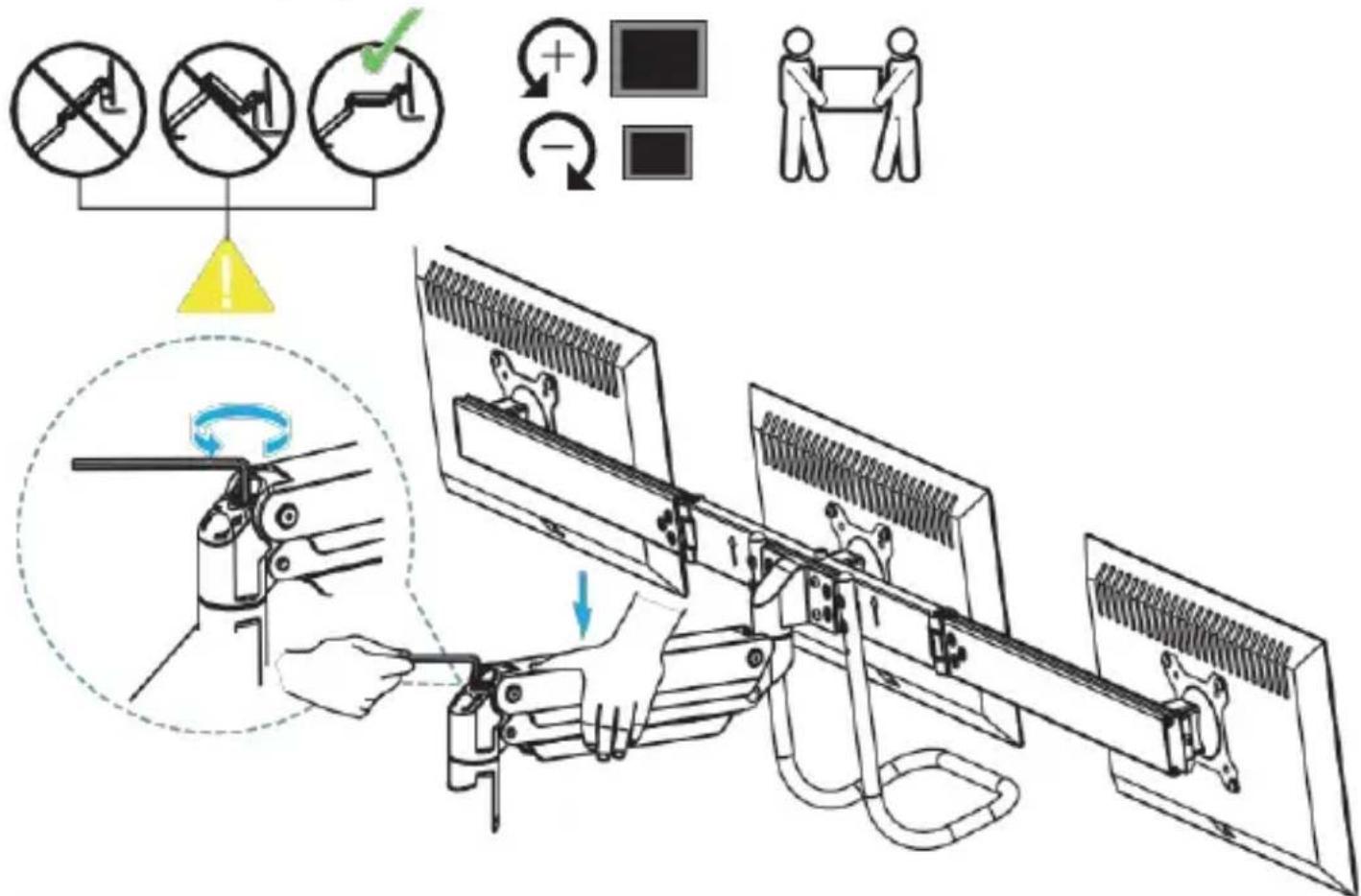

Ajustez la tension du bras à ressort

1. Repérez la vis de réglage de la tension sur le bras compensateur. (Figure 20)
2. Appliquez une pression vers le bas sur le bras à ressort, puis utilisez la clé hexagonale de 6 mm pour faire tourner le dispositif de réglage de la tension.

Vis. Tournez dans le sens inverse des aiguilles d'une montre pour augmenter la tension pour les moniteurs plus lourds/grands, ou tournez dans le sens des aiguilles d'une montre pour diminuer la tension pour les moniteurs plus petits/légers.

Remarque : Veillez à ce que le bras à ressort soit en position horizontale lors du réglage.

Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/support

Figure 20

Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/support

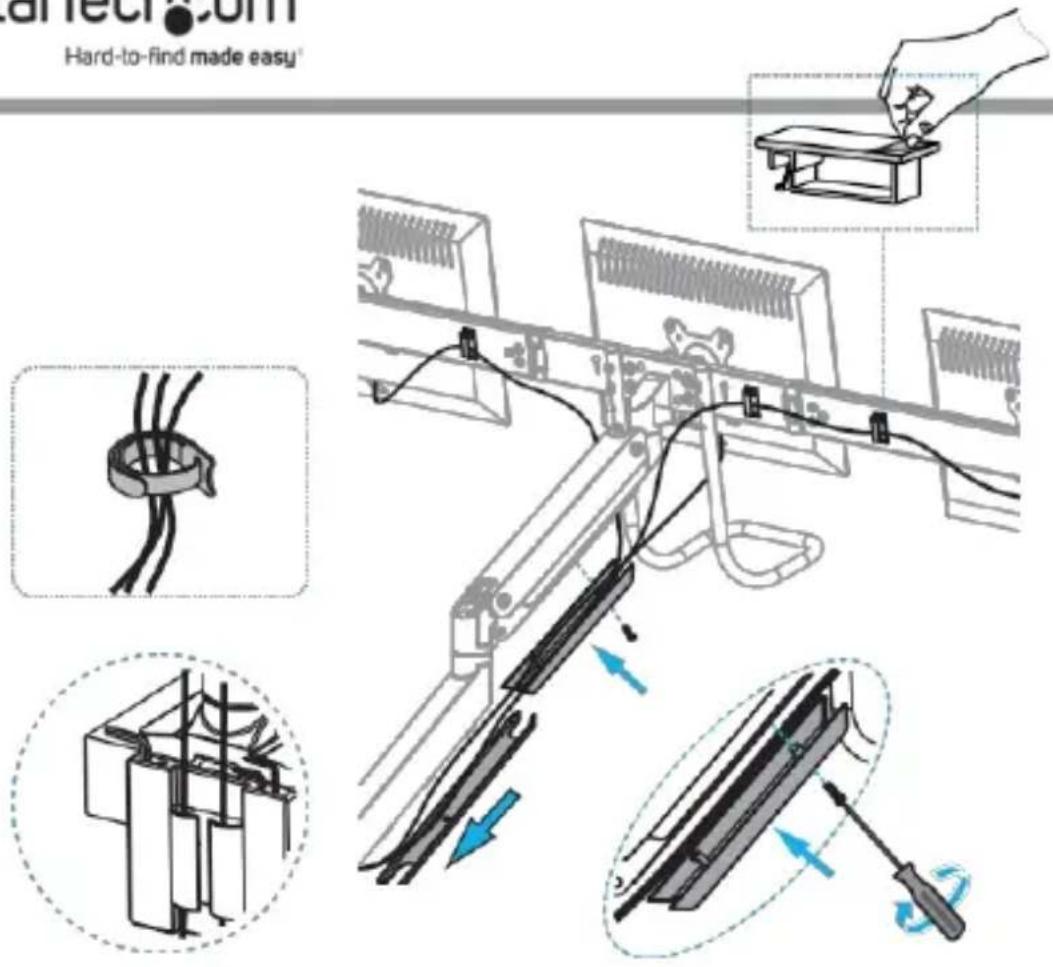

Gestion des câbles

1. Utiliser un tournevis à tête cruciforme pour retirer la vis sur le couvercle de gestion des câbles sous le bras à ressort. Retirer les couvercles de gestion des câbles sous le bras pivotant. et les bras compensateurs comme indiqué par les flèches.

1. Recher le support des clips de gestion des câbles.

(x 6). Installez les clips de gestion des câbles à l'arrière des barres transversales. En option, utilisez les bandes auto-agrippantes (barre transversale) pour créer des faisceaux de câbles. (Figure 24)

1. Faites passer les câbles sous les ressorts et les bras pivotants.
2. Installez les couvercles de gestion des câbles sous les bras pivotants et à ressort comme indiqué par les flèches. Utilisez un tournevis à tête cruciforme pour serrer la vis du couvercle de gestion des câbles sous le bras à ressort. (Figure 24)
3. Faites passer le(s) câble(s) par le porte-outil. (Figure 24)

1. (Facultatif) Si les câbles ou les faisceaux de câbles sont trop grands pour être acheminés sous les couvercles de gestion des câbles, utilisez un tournevis à tête cruciforme pour installer les vis M5x8mm (x 2) et fixer le crochet et la boucle (bras à ressort) sur le bras à ressort. Les couvercles de gestion des câbles ne seront plus utilisés. (Figure 25). (Figure 25)
2. (Facultatif) Utilisez le crochet et la boucle (bras à ressort) pour créer des faisceaux de câbles sous les bras à ressort et les bras pivotants. (Figure 26)
3. Faites passer le(s) câble(s) par le porte-outil.

Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/support

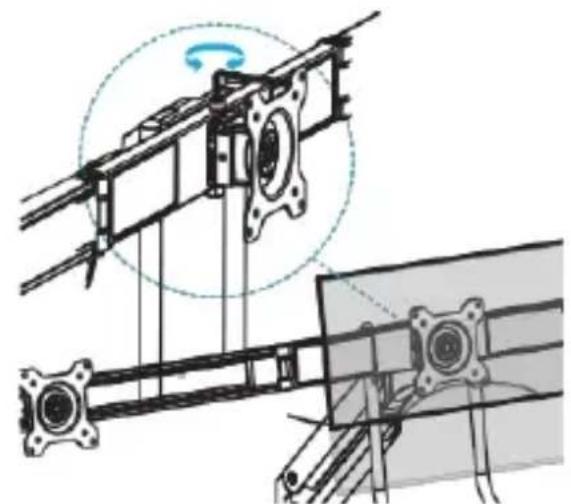

Réglez l'angle de la barre transversale et la hauteur du moniteur central

1. Pour ajuster l'angle de la barre transversale centrale de +4° ou -4°, utilisez la clé hexagonale de 4 mm pour desserrer les vis (x 4) à l'arrière du support de moniteur VESA central. Effectuez le réglage nécessaire et serrez les vis à l'aide de la clé hexagonale de 4 mm (x 4). (Figure 21)

Attention ! Ne pas retirer complètement les vis.

Figure 21

1. Pour régler la hauteur du moniteur central, utilisez la clé hexagonale de 6 mm pour serrer ou desserrer la vis à l'arrière du support de moniteur VESA central. (Figure 22)

Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/support

Ajustez la hauteur des supports d'écran gauche et droit VESA

1. Repérez la vis de réglage de la hauteur au bas de l'appareil.

Support de moniteur VESA. (Figure 27)

1. Utilisez un tournevis à tête cruciforme pour serrer ou desserrer l'écrou.

Visser et régler la hauteur. (Figure 27)

Ne faites pas pivoter la barre transversale vers l'arrière au-delà du support de base, car cela pourrait entraîner la chute du support de moniteur et causer des dommages matériels ou personnels. (Figure

Pour des options supplémentaires d'assistance en libre-service et des forums communautaires, veuillez consulter : www.StarTech.com/support

Page laissée intentionnellement vierge

Page laissée intentionnellement vierge

Garantie Information

Ce produit bénéficie d'une garantie de cinq ans.

Pour plus d'informations sur les conditions de garantie des produits, veuillez consulter le site www.startech.com/warranty.

Limitation de la responsabilité de

En aucun cas la responsabilité de StarTech.com Ltd. et StarTech.com USA LLP (ou de leurs dirigeants, administrateurs, employés ou agents) pour tout dommage (qu'il soit direct ou indirect, spécial, punitif, accidentel, consécutif ou autre), perte de profits, perte d'affaires, ou toute perte pécuniaire, découlant de ou liée à l'utilisation du product, n'excédera le prix réel payé pour le produit.

Certains États n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou indirects. Si de telles lois s'appliquent, les limitations ou exclusions contenues dans la présente déclaration peuvent ne pas s'appliquer à vous.

Le difficile à trouver devient facile. Chez StarTech.com, ce n'est pas un slogan. C'est une promesse.

StarTech.com est votre source unique pour toutes les pièces de connectivité dont vous avez besoin. Des dernières technologies aux anciens produits - et toutes les pièces qui font le lien entre l'ancien et le nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions.

Nous facilitons la localisation des pièces et nous les livrons rapidement là où elles doivent aller. Il vous suffit de parler à l'un de nos conseillers techniques ou de visiter notre site web. Vous serez connecté aux produits dont vous avez besoin en un rien de temps.

Visitez www.startech.com pour obtenir des informations complètes sur tous les produits StarTech.com et pour accéder à des ressources exclusives et à des outils permettant de gagner du temps.

StarTech.com est un fabricant de pièces de connectivité et de technologie enregistré ISO 9001 depuis 1985 avec des opérations dans le monde entier.

Commentaires

Partagez vos expériences avec les produits StarTech.com, y compris les applications et l'installation des produits, ce que vous aimez dans les produits et les domaines à améliorer.

www.quefairedemesdechets.fr

StarTech.com Ltd.

45 Artisans Crescent London, Ontario N5V 5E9 Canada

StarTech.com LLP

4490 South Hamilton Road Groveport, Ohio 43125 U.S.A.

StarTech.com Ltd.

Unité B, Pinnacle 15 Gowerton Road Brackmills, Northampton NN4 7BW Royaume-Uni

StarTech.com Ltd.

Siriusdreef 17-27 2132 WT Hoofddorp Pays-Bas

FR:fr.startech.com

Pour consulter les manuels, les vidéos, les pilotes, les téléchargements, les dessins techniques et bien d'autres choses encore, visitez le site www.startech.com/support.
