ZOOM 160C - Appareil photo MINOLTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil photo compact zoom 24x36
Marque	MINOLTA
Modèle	ZOOM 160C
Objectif	37,5–160 mm f/5,4–12,4, 6 éléments en 6 groupes
Mise au point	Autofocus avec verrouillage, distance minimale 0,6 m (grand-angle) / 0,95 m (téléobjectif)
Vitesse d'obturation	10 – 1/500 sec
Flash intégré	Portée grand-angle : 0,6–4,6 m (ISO 100) ; téléobjectif : 0,95–2,0 m (ISO 100)
Modes flash	Auto, auto avec réduction d'yeux rouges, fill-in, désactivé, portrait de nuit
Retardateur	10 secondes
Avance continue	Environ 2,2 secondes par vue
Film	35 mm type DX, ISO 25 à 3200 (réglage automatique pour films codés DX, sinon ISO 100)
Viseur	Grossissement 0,37× – 1,46×, couverture 85% à 3 m
Alimentation	1 pile au lithium 3 V CR123A (ou DL123A)
Dimensions (L × H × P)	110,5 × 60,5 × 46,5 mm
Poids	190 g (sans pile)
Modèle dateur (option)	Impression date/heure, télécommande infrarouge RC-3 (en option)
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et sec ; objectif : souffler la poussière puis essuyer avec un chiffon adapté, sans solvant
Sécurité	Ne pas démonter, éviter l'humidité et les températures extrêmes, utiliser uniquement les piles recommandées
Pièces détachées et réparabilité	Pile CR123A, dragonne avec clés ; réparation par le SAV Konica Minolta

FOIRE AUX QUESTIONS - ZOOM 160C MINOLTA

Comment charger le film dans l'appareil ?

Ouvrez le dos en faisant glisser le curseur de déverrouillage. Insérez une cartouche de film 35 mm DX (ISO 25-3200) et tirez l'amorce jusqu'au repère. Refermez le dos ; le film avance automatiquement à la première vue. Si '0' clignote, le film est mal chargé, recommencez.

Que signifie le témoin de pile qui clignote ?

Le témoin de pile clignote pour indiquer une usure avancée. Si le témoin clignote et qu'aucun autre indicateur ne s'affiche, la pile doit être remplacée immédiatement. Utilisez une pile au lithium 3 V CR123A ou DL123A.

Comment sélectionner un mode flash ?

Appuyez plusieurs fois sur la touche de sélection du mode flash jusqu'à l'affichage du mode souhaité : auto, auto avec réduction d'yeux rouges, fill-in, désactivé ou portrait de nuit. Le mode choisi apparaît sur l'écran d'affichage.

Comment réduire l'effet des yeux rouges ?

Utilisez le mode flash auto avec réduction des yeux rouges. Le flash émet plusieurs pré-éclairs pour contracter la pupille du sujet avant le déclenchement principal. Prévenez le sujet de ne pas bouger pendant cette séquence.

Puis-je prendre des photos en gros plan ?

Oui, mais respectez la distance minimale de mise au point : 0,6 m en grand-angle et 0,95 m en téléobjectif. Utilisez le repère de cadrage rapproché dans le viseur pour compenser le parallaxe. Si le voyant vert clignote rapidement, le sujet est trop proche.

Comment utiliser le retardateur ?

Appuyez sur la touche de sélection du mode jusqu'à voir le symbole du retardateur sur l'écran. Cadrez votre sujet, puis appuyez à fond sur le déclencheur. Le compte à rebours de 10 secondes commence, indiqué par un clignotement du témoin avant. Pour annuler, appuyez à nouveau sur la touche de sélection ou éteignez l'appareil.

Comment faire des photos en rafale (avance continue) ?

Sélectionnez le mode d'avance continue en appuyant sur la touche de sélection jusqu'à l'affichage du symbole correspondant. Maintenez le déclencheur enfoncé ; l'appareil prend des photos à environ 2,2 secondes d'intervalle. La mise au point s'ajuste entre chaque vue.

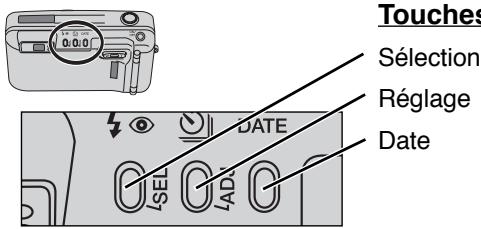

Comment régler la date et l'heure sur le modèle dateur ?

Mettez l'appareil en marche, appuyez sur la touche 'date' jusqu'à voir 'SET'. Utilisez la touche 'SEL' pour faire clignoter l'élément à modifier (année, mois, jour, heure, minute). Ajustez avec la touche 'ADJ' ou le levier de zoom (T augmente, W diminue). Validez en appuyant sur 'date' ou en attendant 5 secondes.

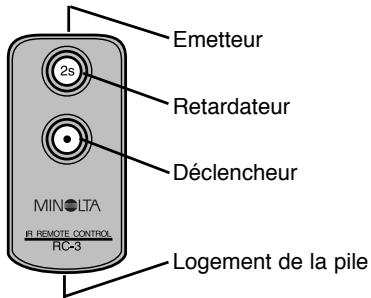

La télécommande infrarouge est-elle incluse ?

Non, la télécommande infrarouge RC-3 est vendue séparément. Elle permet de déclencher à distance jusqu'à 5 mètres. Pour l'utiliser, sélectionnez le mode télécommande sur l'appareil et dirigez la télécommande vers le récepteur avant. La pile de la télécommande (CR2032) dure environ dix ans.

Comment nettoyer l'objectif et le boîtier ?

Pour le boîtier, utilisez un chiffon doux, propre et sec. Pour l'objectif, retirez d'abord la poussière avec une soufflette, puis essuyez délicatement en cercle avec un chiffon microfibre légèrement humidifié de produit approprié. N'utilisez jamais d'alcool ou de solvants, et ne touchez pas l'objectif avec les doigts.

MODE D'EMPLOI ZOOM 160C MINOLTA

Félicitations pour l'acquisition de cet appareil. Avant de l'utiliser, nous vous conseillons de lire attentivement ce mode d'emploi car il contient des informations importantes concernant l'utilisation et l'entretien de votre appareil.

Consignes de sécurité 4

Demarrage

Descriptif de l'appareil 10

Fixation de la dragonne 14

Chargement de la pile 15

Témoin de l'usure de la pile 16

Chargement du film 17

Operations de BASE

Utilisation en mode automatique... 20

Mise au point verrouillée 24

Zones de mise au point 25

Mises au point particulières 26

Sujets très rapprochés 28

Rembobinage du film 30

Operations avancees

Sélection du mode flash 32

Port du flash 34

Flash auto. 35

Flash auto avec réduction des

yeux rouges 36

Fill-in 37

Désactivation du flash 38

Portrait de nuit 39

Retardateur 40

Avance continue 42

Si vous possédez le modèle

dateur 44

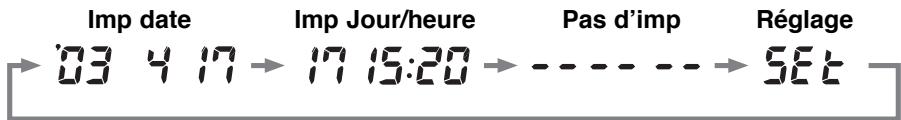

Impression date et 44

Commande à distance 50

Annexes

Entretien etrangement. 54

Caractéristiques techniques 60

Consignes de sécurité

Lire attentivement les mises en garde ci-dessous avant toute utilisation.

L'utilisation de piles défectueuses peut entraîner des risques de surchauffe, d'explosion ou de coulage et provoquer des blessures. Respectez les consignes de sécurité ci-dessous :

• N'utilisez que les piles référencées dans ce mode d'emploi.
• Installez les piles dans le sens correct de polarité (+ / -)
• N'utilisez pas de piles usagées ou abîmées. N'exposez pas les piles à une chaleur intense, au feu, à l'eau ou à l'humidité.
• N'essayez pas de recharger ou de démonter les piles.
• Ne stockez pas les piles à proximité de/ou dans des objets métalliques.
• N'utilisez pas de piles qui coulent. Si le liquide des piles entre en contact avec vos yeux, rincez abondam ment à l'eau.
• ; jetez les piles usagées selon les recommandations locales.
• Ne démontez pas votre appareil. Vous risquez des chocs électriques si vous touchez des circuits internes à haute tension. Pour toute réparation, adressez-vous au Service Après-vente KONICA MINOLTA.
• Si votre appareil est victime d'une chute ou d'un impact atteignant l'intérieur et particulièrement le flash, arrêtez-le immédiatement et retirez les piles. Le flash comporte un circuit à haute tension qui peut causer des chocs électriques.
• Conservez les piles ou les petits accessoires hors de portée des enfants. Contactez immédiatement un médecin en cas d'absorption.
• Rangez votre appareil hors de portée des enfants et faites attention à ne pas les blesser lorsque vous l’utilisez dans leur environnement immédiat.

Consignes de sécurité

• N'utilisez pas le flash trop près du sujet afin d'éviter toute lésion oculaire.
• N'utilisez pas le flash trop près d'un conducteur de véhicule. L'aveuglement temporaire ou la distraction en résultat risquent d'être la cause d'un accident.
• Ne regardez pas directement le soleil ou une source lumineuse forte à travers le viseur. Cela peut être la cause de lésion oculaire ou de cécité.
• N'exposez pas votre appareil aux liquides et ne l'utilisez pas avec des mains humides. Si des liquides pénètrent à l'intérieur, arrêtez-le immédiatement et retirez les piles afin d'éviter toute blessure ou choc électrique.
• N'utilisez pas l'appareil à proximité de gaz ou de liquides inflammables tels que le pétrole, le benzène, ou le diluant. N'utilisez aucune de ces produits pour nettoyer l'appareil. L'utilisation de nettoyants inflammables risque d'être la cause d'explosion ou de feu.
• Si vous appeareil dégage une odeur, une chaleur ou une fumée suspecte, arrêtez-le immédiatement et retirez les piles en évitant de vous brûler, afin d'éviter toute blessure potentielle.
• Pour toute réparation, adressez-vous au Service Après-Vente KONICA MINOLTA.

DANGER

• N'utilisez pas et n'entreposez pas votre appareil dans un lieu humide ou chaud, tel que la boîte à gant ou le coffre d'un véhicule. Cela risque d'endommager l'appareil ou les piles et être la cause de blessures résultant de la chaleur, du feu, d'explosion ou de fuite de liquide.
• Si les piles coulent, arrêtez l'appareil immédiatement.
• Lorsque l'appareil est hors tension ou que le mode veille automatique est activé, l'objet se rétracte. Ne le touchez pas pendant cette opération sous peine de blessures.
• Ne déclenchez pas le flash alors qu'il est en contact avec des personnes ou des objets. Cette opération libère une forte énergie et peut causer des brûlures.

Consignes de sécurité

Cet appareil est conforme à l'article 15 de la réglementation FCC. L'utilisation de cet appareil est soumise aux deux conditions suivantes : (1) Il ne doit pas être la cause d'interférences dangereuses, et (2) il doit accepter toute interférence reçue, cause éventuelle d'opération non souhaitée. Tout changement ou modification non approuvé par la partie responsable de la conformité pourrait entraîner sa nullité. Ce produit a été testé et estimé conforme aux limites imposées aux produits numériques de Classe B, dans le cadre de l'article 15 de la réglementation FCC. Ces limites imposent une protection raisonnable contre les interférences dangereuses à domicile. Cet appareil génère, utilise et irradie une fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de créer des interférences dangereuses avec les fréquences radio. Toutefois, rien ne garantit qu'une interférence ne se produit pas dans le cas d'une installation particulière.

Si cet appareil est la cause d'une interférence avec la radio ou la télévision, détectée lors de sa mise en et hors service, l'utilisateur peut émettre à ce problème en effectuant l'une des opérations suivantes :

• Réorienter ou changer l'emplacement de l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil à une prise ou à un circuit différent de celle ou de celui du récepteur.
• Consulter le distributeur ou un technicien spécialisé en radio/TV.

Cet appareil numérique de Classe B est conforme à la réglementation canadienne ICES-003.

Ce sigle atteste que votre appareil est conforme aux normes interférentielles de l'UE (Union Européenne). CE signifie Conformité Européenne.

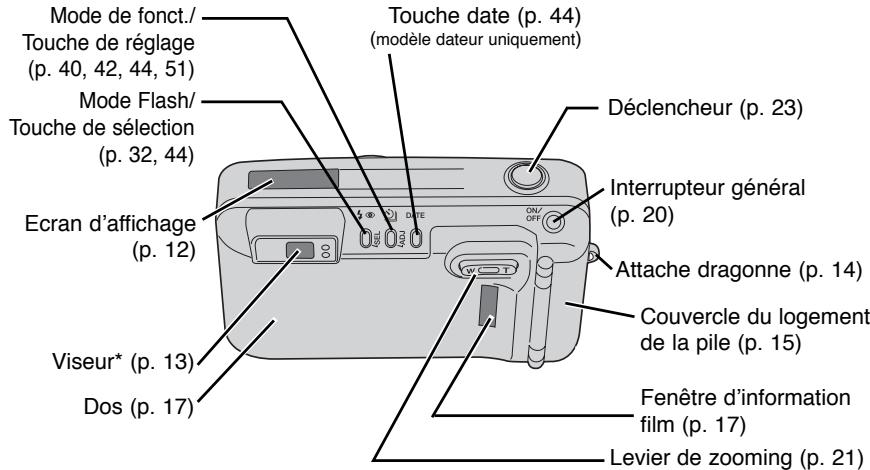

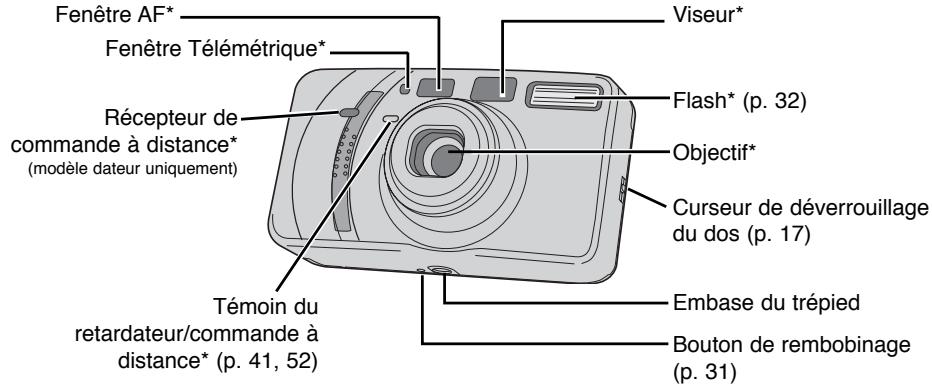

Boitier

Modèle dateur

• Cet appareil possède une optique sophistiquée. Assurez-vous de maintenir ces surfaces propres. Reportez-vous à la section Entretien de l'appareil (p. 55).

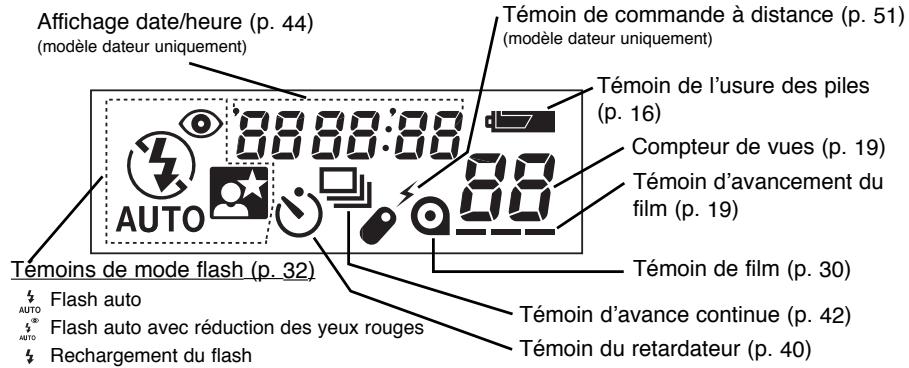

Ecran d'affichage

Tous les témoins sont affichés pour information.

Annulation du flash Portrait de nuit (avec réduction des yeux rouges)

Repère de cadrage rapproché (p. 28)

Cadre de mise au point

Voyant de flash (orange)

avec le déclencheur à mi-course -

Allumée : le flash est charge et prét

Clignote rapidement : le flash est en charge

Clignote lentement : signal de déclenchement

imminent

Fixation de la dragonne

1. Faites une boucle autour de l'attache située sur le côté de l'appareil.
2. Passez l'autre extrémité de la dragonne dans la boucle et serrez.

• Des clés de verrouillage sont générées sur la dragonne. Utilisez la grande clé pour ouvrir le logement des piles et la petite pour enclencher le bouton de remboursement.

Chargement de la pile

Votre appareil utilise uniquement une pile au lithium 3 volts CR123A ou DL123A.

1. Ouvrez le logement de la pile à l'aide de la grande clé présente sur la dragonne.

1. Insérez la pile. Les pôles + et - doivent être orientés comme indiqués dans le logement. Puis refermez que le couvercle du logement.
2. Modèle dateur : réglez la date et l'heure après l'insertion de la pile, voir page 46.
3. Mettez l'appareil hors tension avant de remplacer la pile.

Témoin de l'usure de la pile

À chaque mise en route, un témoin apparait sur l'écran d'affichage pour indiquer l'usure de la pile.

Le témoin apparait brièvement. La charge est suffisante.

Le témoin clignote. La charge est suffisante, mais vous devrez remplacer la pile prochainement.

Le témoin clignote et : aucun autre témoin ne s'affiche. Le déclencheur ne fonctionne plus et la pile doit être remplacée immédiatement.

Chargement du film

1. Faites glisser le curseur de déverrouillage pour ouvrir le dos.
2. Avant d'ouvrir le dos, assurez-vous qu'aucun film n'est présent dans l'appareil en vérifiant la fenêtre du film.
3. Si le dos ne s'ouvre pas, mettez l'appareil hors tension puis sous tension pour libérer son mécanisme.
4. Utilisez uniquement un film de type DX-35 mm entre 25 et 3200 ISO.
5. N'utilisez pas de film 35 mm à développement instantané afin d'éviter tout problème de défilament.
6. Pour obtenir des résultats optimaux, les films de 400 ISO sont recommandés.
7. Chargez et déchargez les films en lumière réduite.

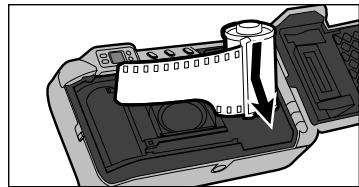

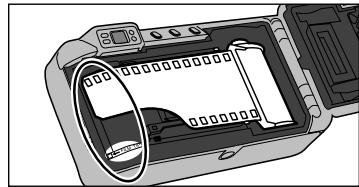

2. Installez le film comme indiqué ci-contre.

1. Tirez l'amorce du film jusqu'au repère. Le film doit rester à plat.
2. Si le film est tiré au-delà du repère, repoussez-le dans sa cartouche.

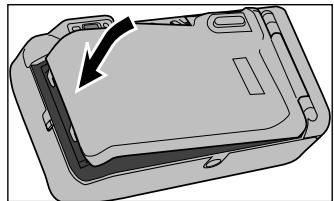

4. Refermez le dos.

• Le film avance automatiquement jusqu'à la première prise de vue et "1" apparait sur le compteur de vues.
• Si le film a été mal chargé, "0" clignote sur le compteur de vues et le déclencheur ne fonctionne plus. Ouvrez le dos et recommencez le chargement.
• Dès que le film est chargé, le logement de la pile se verrouille pour prévenir toute ouverture inopinée pendant le rembobinage.

Opérations de base

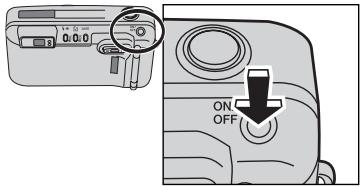

1. Appuyez sur l'interrupteur principal pour mettre l'appareil en service.
2. Pour préserver la charge de la pile, le mode veille automatique se déclenchera 8 minutes après la minute utilisation.
3. Ne gênez pas et ne tenez pas l'objectif à pleine main.

1. Tenez l'appareil droit. Ne couvrez pas le flash, l'objectif ou la fenêtre AF avec la main.
2. Pour des photos verticales, tenez l'appareil avec le flash vers le haut.

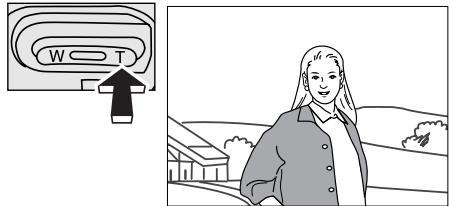

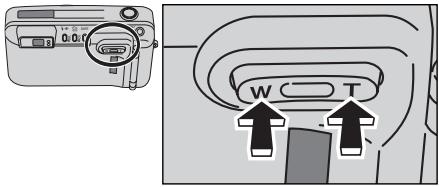

1. Regardez dans le viseur et appuyez sur le levier de zooming pour ajuster l'objet. Le viseur ajuste la mise au point.

Téléobjectif : zoom sorti

GA (grand angle) : zoom rentré

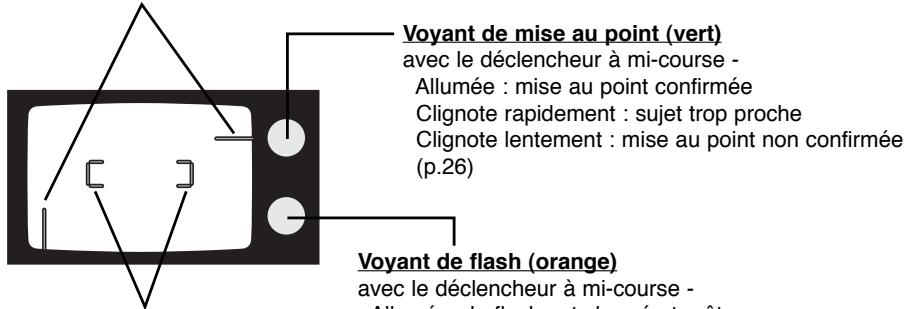

Cadre de mise au point

1. Cadrez le sujet dans la plage AF multilight.

Appuyez sur le déclencheur à mi-course.

• L'état du système AF et du flash est signalé par les voyants situés près du viseur.

Voyant de mise au point (vert)

Allumé : réglage confirmé

Clignote rapidement : le sujet est trop rapproché

Clignote lentement : le réglage n'est pas confirmé (p. 30)

Voyant de flash (orange)

avec le déclencheur à mi-course -

Allumé: le flash est chargé et prêt

Clignote rapidement : le flash est en recharge

Clignote lentement : signal de déclenchement imminent

1. Lorsque le voyant vert est allumé, appuyez sur le déclencheur à fond pour prendre la photo.
2. Appuyez sur le déclencheur lentement et en continu.
3. Le film avance automatiquement jusqu'à la prise de vue suivante.
4. Mettez l'appareil sur off après utilisation.

Mise au point verrouillée

La fonction de verrouillage de la mise au point permet à l'appareil de se focaliser sur un élément et de recadrer la photo pour cadrer cet élément à un autre endroit de l'image.

1. Cadrez le sujet dans la zone, appuyez sur le déclencheur à mi-course.
2. Si le voyant vert s'allume, la mise au point est verrouillée. Si le voyant clignote, renouvelez l'opération.
3. Recomposez l'image tout en maintainant le déclencheur appuyé à mi-course, puis appuyez à fond sur le déclencheur pour prendre la photo.
4. Le verrouillage est annulé lorsqu'on relâche le déclencheur.

Zones de mise au point

Le sujet doit se situer dans les zones de mise au point de l'appareil. La distance minimale de mise au point varie en fonction de la focale de l'objet.

Si le sujet est trop rapproché, le voyant vert clignote rapidement et le déclencheur est fermé. Le sujet doit se situer au-delà de la distance de mise au point minimale. Si le sujet est très rapproché, le voyant vert peut clignoter lentement et le déclencheur ouvert mais la mise au point ne sera pas correcte.

Mises au point particulières

Dans certaines situations, il n'y a aucune possibilité de régler l'appareil. Dans ce cas, la fonction de mise au point verrouillée (p. 24) peut être utilisée pour cadrer un objet équidistant de votre sujet et permettre ainsi la recomposition de la photo.

Lorsque votre sujet est proche d'un objet ou d'une zone très éclairée.

Lorsque deux sujets se superposent dans la zone de mise au point.

Lorsqu'une zone de faible contraste remplit la zone de mise au point.

Lorsque le sujet est composé de formes pleines et répétitives.

Le voyant vert clignote lentement et signale ainsi une mise au point non confirmée. Le déclencheur peut être ouvert et la focale réglée sur l'infini; si vous utilisez le flash, la focale est réglée entre 2,3- 6,8m selon la longueur de focale utilisée. Dans certains cas de formes répétitives, le voyant vert peut clignoter rapidement et le déclencheur se fermer.

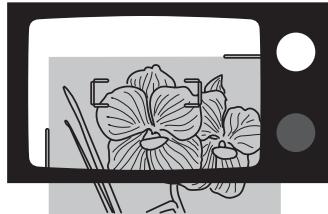

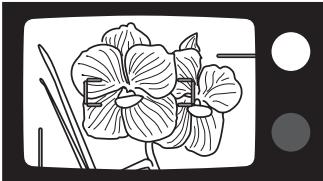

Sujets très rapprochés (gros plans)

Repère de cadrage rapproché

Image réelle (zone grisée)

Pour des raisons de parallaxe, les images visualisées et mémorisées par l'appareil ne sont pas exactement similaires. Le parallaxe devient important dans le cas de gros plans. Un repère de cadrage rapproché s'affiche automatiquement dans le viseur lorsque l'image nécessite une recomposition afin d'en éliminer les effets.

Si le sujet est trop proche, le voyant vert clignote rapidement et le déclencheur se ferme. Si le sujet est extrêmement proche, le voyant vert peut clignoter lentement et le déclencheur ouvert, mais la mise au point ne sera pas correcte.

1. Cadrez le sujet dans la zone, appuyez sur le déclencheur à mi-course.
2. Le voyant vert s'allume pour confirmer le verrouillage de la mise au point.

1. Recomposez l'image en maintenant le déclencheur à mi-course. 3. Appuyez à fond sur le déclencheur pour prendre la photo.

L'appareil rembobine automatiquement le film après la dernière prise de vue.

Lorsque le témoin de film clignote sur l'écran d'affichage, le film est rembobiné. Ouvrez le dos pour retirer le film.

• émoin ne clignote. Ne force pas l'ouverture du dos de l'appareil.
• Si le moteur de remboinage s'arrête avant la fin de l'opération, tous les témoins clignotent sur l'écran d'affichage. Retirez puis replacez la pile.
• Le traitement du film n'imprimera que le nombre de photos spécifique sur le film sans tenir compte des vues supplémentaires.

Rembobinage manuel

Le film peut être rembobiné avant que le film soit terminé.

Appuyez doucement sur la commande manuelle de rembobinage en utilisant la petite clé de la dragonne (p. 14).

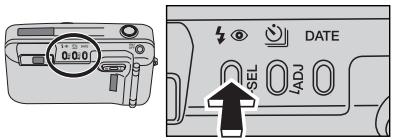

Appuyez sur la touche de sélection du mode flash jusqu'à l'apparition du mode souhaité sur l'écran d'affichage.

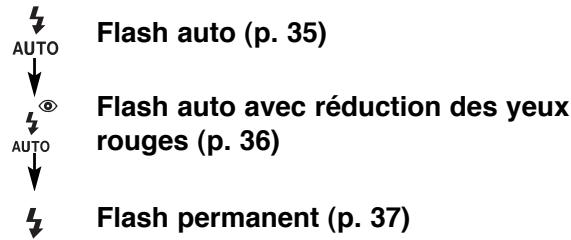

Les modes flash suivants sont disponibles :

• Lorsque l'appareil est hors service, les modes Permanent, Annulation, Portrait de nuit et Compensation d'exposition reviennent au mode Flash auto ou Flash auto avec réduction des yeux rouges quel que soit le mode originellement choisi.

Portée du FLASH

La portée du flash dépend de la vitesse du film et de la longueur de la focale utilisée. En raison de l'optique de l'appareil, la portée du flash est différente selon la position, grand-angle ou téléobjectif. Pour assurer une exposition correcte, le sujet doit se situer dans la distance de portée du flash.

Focale Vitesse du film	37,5 mm	160 mm
ISO100	0,6 - 4,6 m	0,95 - 2,0 m
ISO400	0,6 - 9,2 m	0,95 - 4,0 m

Les distances sont basées sur l'utilisation de films couleur.

FLASH AUTO

Le flash se déclenche automatiquement en cas de lumière faible ou de contre-jour.

Afin de régler le mode flash, appuyez sur la touche mode flash jusqu'à l'apparition du témoin flash auto sur l'écran d'affichage.

• Lorsque le voyant orange clignote rapidement, le flash se recharge. Le déclencheur reste fermé. Pendant la charge, le voyant reste allumé.

FLASH AUTO avec réduction des yeux rouges

Pré-flash Flash

Afin de réduire l'effet des yeux rouges dû à la reflection de l'éclair du flash sur la rétine, le flash se déclenche après quelques impulsions préalables. Utilisé dans des situations de lumière faible pour des photos de personnes ou d'animaux, le pré-flash contracte la pupille du sujet. Le flash se déclenche automatiquement en cas de lumière faible ou de contre-jour.

Appuyez sur la touche mode flash jusqu'à l'apparition du voyant flash auto avec réduction des yeux rouges sur l'écran d'affichage.

• Prévenez votre sujet de ne pas se déplacer avant la fin des impulsions préliminaires.

Le flash se déclenche à chaque exposition quelle que soit la luminosité. Le fill-in peut être utilisé pour réduire les problèmes de contre-jour causés par une lumière solaire ou artificielle trop vive.

Appuyez sur la touche mode flash jusqu'à l'apparition du mode fill-in sur l'écran d'affichage.

Détection du flash

Dans ce mode, le flash ne se déclenche jamais. Utilisez ce mode lorsque le flash est déconseillé, en lithium naturelle ou lorsque le sujet est au-delà de la portée du flash. Dans ce mode, un signal de "risque de bouge" apparait sur l'appareil.

Appuyez sur la touche mode flash jusqu'à l'apparition du témoin de désactivation du flash.

• Le voyant orange peut clignoter lentement pour indiquer un "risque de bouge" léger risquant de provoquer une image floue au cours des expositions longues. Pour éliminer ces "risques de bouge", utilisez le flash ou un trépied.

Portrait de nuit

En mode Portrait de nuit, l'appareil est partagé entre la lumière ambience et le flash, ce qui permet de prendre de magnifiques portraits au coucher du soleil ou de nuit. Le flash se déclenche à chaque exposition sans tenir compte de la lumière ambience. La réduction des yeux rouges est utilisée dans ce mode.

Appuyez sur la touche mode flash jusqu'à l'apparition du témoin du mode portrait de nuit.

• Prévenez votre sujet de ne pas bouger après le déclenchement du flash, le déclencheur restant ouvert pour assurer l'exposition du fond. En raison des temps longs d'exposition, l'utilisation d'un trépied est recommandée.

Le retardateur est utilisé pour prendre des auto-portraits. Il retarde le déclencheur d'environ 10 secondes après son activation.

1. Avec un appareil posé sur un trépied, appuyez sur la touche mode de réglage jusqu'à l'apparition du voyant du mode retardateur sur l'écran d'affichage.
2. Cadrez le sujet comme indiqué dans le mode d'emploi.
3. Le verrouillage de mise au point est possible.

1. Appuyez à fond sur le déclencheur afin de commencer le compte à rebours.
2. Le témoin de retardateur clignote. Levoyant du retardateur clignote lentement puis plus rapidement sur l'avant de l'appareil durant le compte à rebours avant le déclenchement de la prise de vue.
3. Pour désactiver le retardateur, appuyez de nouveau sur la touche mode ou mettez l'appareil hors service.
4. Le retardateur est automatiquement désactivé après la prise de vue.

Dans ce mode et après avoir appuyé sur le déclencheur, l'appareil prend des photos en continu, au rythme de 2,2 secondes par photo. Si le flash est activé, le rythme est plus lent car le flash doit se recharger entre chaque prise de vue.

1. Appuyez sur la touche mode de réglage jusqu'à l'apparition du témoin d'Avance continue sur l'écran d'affichage.

1. Cadrez le sujet comme indiqué dans le mode d'emploi.
2. Appuyez à fond sur le déclencheur et maintenez la pression pour commencer les prises de vue.
3. La mise au point s'ajuste entre chaque photo.
4. L'avance continue demeure active tant qu'un autre mode de réglage n'est pas sélectionné.

Si vous possédez le modèle DATEUR

Le modèle dateur est doté des fonctions d'impression de la date, de l'heure et de la commande à distance.

Impression date et heures

La date et l'heure sont imprimées en bas et à droite de la photo. La date est enregistrée au fur et à mesure du défilament du film. La dernière photo du film peut ne pas être imprimée. Le calendrier disponible va jusqu'en 2099.

Touches de la fonction date

Impression de la date ou de l'heure

Appuyez sur la touche date pour sélectionner le format d'impression.

L'affichage indique les éléments suivants :

· Si la date/heure clignote, le calendrier et l'horloge doivent être remis à jour (p. 46). Aucune information ne sera imprimée avant cette opération.

Mise à jour de la date ou de l'heure

Remarque : la date et l'heure doivent être remises à jour à chaque changement de pile.

1. Mettez l'appareil en service. Appuyez sur la touche date jusqu'à l'apparition de "Set" sur l'écran d'affichage.
2. Appuyez sur la touche (SEL) jusqu'au clignotement de l'élément à mettre à jour.
3. Chaque élément clignote au fur et à mesure que vous appuyez sur la touche dans la séquence suivante :

1. Appuyez sur la touche réglage (ADJ) ou le levier de zooming pour modifier l'élément clignotant.
2. Les chiffres défilent en maintenant la pression.
3. Si vous appuyez sur le levier de zooming, les chiffres augmentent sur T et diminuent sur W.
4. Répétez les opérations 2 et 3 pour mettre à jour tous les éléments heures et date.
5. Appuyez sur la touche date pour valider la date et l'heure.
6. Àprouès 5 secondes, l'appareil revient en mode d'exposition automatique. Vous obtiendrez le même résultat en appuyant de nouveau sur la touche date ou sur le déclencheur à mi-course.

Si vous possédez le modèle DATEUR

• En appuyant sur la touche de sélection (SEL) jusqu'à l'arrêt du clignotement de la date et de l'heure, vous pouvez également mettre à jour le calendrier et l'horloge.

Modifier le format de la date

1. Appuyez sur la touche date jusqu'à l'apparition de "SET" sur l'écran d'affichage.

1. Appuyez quelques secondes sur la touche de sélection (SEL) pour faire clignoter simultanément tous les éléments de la date.

1. Appuyez sur la touche réglage (ADJ) ou sur le levier du zooming pour modifier le format de la date.
2. Le format se modifie de la manière suivante :

1. Appuyez sur la touche date pour valider le format.
2. Àprous 5 secondes, l'appareil revient en mode d'exposition automatique. Vous obtiendrez le même résultat en appuyant de nouveau sur la touche date ou sur le déclencheur à mi-course.
3. En appuyant sur la touche de sélection (SEL) jusqu'à l'arrêt du clignotement de la date et de l'heure, vous pouvez également mettre à jour le calendrier et l'horloge.

Commande à distance

Le modèle peut être commandé à distance à l'aide du IR remote control RC-3 (vendu séparément). Il permet d'activer les fonctions de l'appareil jusqu'à 5 mètres.

Prise de vue avec la commande à distance

1. Placez l'appareil sur un trépied de telle sorte que le sujet soit dans la zone de mise au point.
2. Appuyez sur la touche de sélection jusqu'à l'apparition du témoin de commande à distance sur l'écran d'affichage.

1. Dirigez la télécommande vers le récepteur placé sur l'avant de l'appareil et appuyez sur le déclencheur (·) ou sur le retardateur (2s) pour prendre la photo.
2. Si vous appuyez sur le déclencheur (·), le té deux secondes avant la prise de vue.
3. Pour economiser l'énergie, l'appareil se met automatiquement hors service après 8 secondes environ d'inactivité.
4. Dans des conditions extrêmes de luminosité (néon ou sur-éclairage) ou de contrejour, la commande à distance peut ne pas fonctionner. Il faut alors réduire la distance.
5. La commande à distance demeure active après la prise de vue. Appuyez sur la touche de sélection ou mettez l'appareil hors service.

Remplacer la pile de la télécommande

La commande à distance utilise une pile au lithium de 3 V (CR2032). La pile doit être remplaçée si l'appui sur la touche de commande à distance ne produit aucun effet sur le déclencheur. Une pile dure environ dix ans.

1. Ouvrez le logement de la pile comme illustré et retirez la pile usagée.
2. Insérez une nouvelle pile dans le logement, pôle positif (+) au dessus.
3. Faites glisser le logement de la pile dans la télécommande.

Température et conditions de fonctionnement

• Cet appareil est opérationnel entre -10 et C.
• Ne soumettez pas votre appareil à des conditions extrêmes de température (boîte à gants ou plage arrêtée d'une voiture).
• En cas de températures basses, le temps de réponse de l'écran d'affichage peut être plus lent. À de hautes températures, il peut s'assombrir puis revenir à la normale lorsque la température se régularise.

• Ne soumettez jamais votre appareil à une humidité extrême.
• Pour prévenir toute condensation, placez l'appareil dans un sac plastique scellé lorsque vous le transportez d'un endroit frais à un endroit chaud et laissez-le un moment dans la température ambiante avant d'ouvrir le sac.

Entretien et rangement

• En cas de prise de vue par temps froid, nous vous recommandons de garder votre appareil et ses accessoires sous votre manteau lorsque vous ne l'utilisez pas. Les piles se rechargent lorsqu'elles sont réchauffées.
• Cet appareil n'est pas étanche à l'eau, à la poussière et au sable. Protégez-le lorsque vous l'utilisez près de l'eau ou à la plage, contre les aspersions d'eau de mer notamment et l'humidité. Soyez particulièrement vigilant en présence de sable.

Nettoyage

• Conservez la surface de la fenêtre AF propre pour maintenir des mises au point précises.
• Si le corps de l'appareil est sale, nettoyez-le à l'aide d'un chiffon doux, propre et sec.
• Pour nettoyer la surface de l'objet, débarrasssez-le préalablement de toute poussière ou sable, puis, si nécessaire, humidifiez une serviette de nettoyage

d'objet avec un produit approprié et appliquez-la doucement et en mouvements circulaires à partir du centre.

• Ne pas verser le liquide de nettoyage directement sur l'objectif.
• Ne touchez jamais l'objectif avec vos doigts.
• N'utilisez jamais d'alcool ou de solvants pour nettoyer l'appareil.

Rangement

Si vous devez ranger l'appareil pendant de longues périodes, suivez les instructions ci-dessous :

• Rangez l'appareil dans un local frais, sec, bien aéré et à distance de toute poussière ou produits chimiques. Pour des périodes plus longues, placez l'appareil dans un conteneur étanche avec un agent dessiccatif.
• Après de longues périodes de rangement, testez votre appareil pour vous assurer de son bon fonctionnement.

Avant des evenements importants

• Vérifiez soigneusement le fonctionnement de l'appareil et faites des tests photographiques. Procurez-vous une pile neuve.
• Konica Minolta n'est pas responsable des dommages causés par un mauvais fonctionnement de l'appareil.

Mauvais fonctionnement

Si tous les témoins de l'écran d'affichage clignotent ou si l'écran est vide et que l'appareil ne fonctionne pas malgré un remplacement récent de la pile, retirez puis replacez-la. Si l'appareil ne fonctionne toujours pas, contactez un centre Konica Minolta Service/agréé.

Questions et service

• Pour toute question concernant votre appareil, contactez votre revendeur ou écrivez au distributeur Konica Minolta de votre région.
• Avant d'envoyer votre appareil en réparation, contactez le SAV Konica Minolta pour davantage de précision.

Caractéristiques techniques

Type : compact zoom 24 x 36

Objectif : 37,5-160 mm f/5.4 - 12,4

6 éléments en 6 groupes

Zone de mise au point : (GA) : 0,6 m - ∞

(T):0,95 m - ∞

Vitesse du film : Réglage Automatique pour film à codage DX.

Réglage sur ISO100 pour les films non codés DX.

Zone ISO 25 à 3200

Portée télémetrique GA: Ev 3-17

(ISO 100): Télé : Ev 4.1 - 17

Vitesse d'obturation : 10 - 1/500 sec.

Portée du flash GA: 0,6-4,6m

Pile : Une pile 3 volts CR123A au lithium

Témoin d'usure de la pile : trois niveaux

Durée de vie : environ 14 films selon les normes Konica Minolta

: tests sur films de 24 poses avec flash sur 50% des poses.

Viseur : Grossissement : 0,37 X - 1,46 X

Surface cadree: 85% (à 3 m)

Distance pupillaire : 17,3 mm depuis le viseur

Dimensions : 110,5 x 60,5 x 46,5 mm

Poids: 190 g sans pile

Les données techniques sont basées sur les dernières informations disponibles au jour de l'impression et sont susceptibles d'être modifiées sans avis préalable.
