WV-S35402-F2LG - Caméra de surveillance i-PRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance réseau
Marque	i-PRO
Modèle	WV-S35402-F2LG
Résolution	5 mégapixels (2592 x 1944)
Objectif	Varifocal 2,8 – 10 mm, F1.4
Angle de vue	Horizontal : 107° à 36°
Vision nocturne	Oui, avec LED IR intégrée (portée jusqu'à 30 m)
Alimentation	PoE+ (IEEE 802.3at) ou 12 V DC
Consommation électrique	Environ 12,9 W (PoE+)
Indice de protection	IP66 (résistant aux intempéries)
Résistance aux chocs	IK10 (protection contre le vandalisme)
Matériau du boîtier	Métal robuste
Dimensions (L x H x P)	Environ 150 x 120 x 320 mm
Poids	Environ 1,5 kg (sans câbles)
Fonctions principales	Détection de mouvement, analyse vidéo IA, enregistrement sur carte SD, streaming en temps réel
Compression vidéo	H.265, H.264, MJPEG
Stockage local	Emplacement pour carte microSD (jusqu'à 256 Go)
Connectivité	RJ-45 10/100/1000 Mbps, PoE+
Protocoles réseau	IPv6/IPv4, ONVIF Profile S/G/T
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Mot de passe administrateur, chiffrement HTTPS, verrouillage de connexion
Pièces détachées et réparabilité	Contactez le service après-vente i-PRO pour les pièces et réparations. Indice de réparabilité : 8/10
Informations générales	Utilisation extérieure, montage mural ou au plafond. Température de fonctionnement : -30°C à 60°C.

FOIRE AUX QUESTIONS - WV-S35402-F2LG i-PRO

Comment installer la caméra WV-S35402-F2LG ?

Fixez solidement le support mural à l'aide des vis fournies. Raccordez le câble Ethernet pour l'alimentation PoE+ et le transfert des données. Ajustez l'angle de l'objectif pour couvrir la zone souhaitée.

Quelle est la portée de la vision nocturne ?

La portée des LED IR est d'environ 30 mètres dans l'obscurité totale. La qualité d'image reste nette jusqu'à cette distance.

Puis-je utiliser la caméra sans enregistreur NVR ?

Oui, vous pouvez enregistrer directement sur une carte microSD (jusqu'à 256 Go) insérée dans la caméra. Vous pouvez également streamer sur un logiciel de gestion vidéo compatible.

Comment accéder à la caméra à distance ?

Depuis un navigateur web, entrez l'adresse IP de la caméra. Utilisez l'application mobile i-PRO pour une surveillance à distance via un smartphone.

La caméra est-elle compatible avec les systèmes tiers ?

Oui, elle prend en charge les protocoles ONVIF Profile S/G/T et RTSP, ce qui la rend compatible avec de nombreux NVR et logiciels de gestion vidéo.

Quelle est la résolution maximale ?

La résolution maximale est de 5 mégapixels (2592x1944) à 30 images par seconde. En mode 4K, la résolution est de 3840x2160 à 20 ips.

Comment réinitialiser la caméra aux paramètres d'usine ?

Appuyez sur le bouton de réinitialisation situé à l'intérieur du boîtier (sous un capuchon) pendant environ 5 secondes jusqu'à ce que les voyants clignotent.

Quel type de câble Ethernet est recommandé ?

Utilisez un câble Cat6 ou supérieur pour une transmission fiable des données et de l'alimentation PoE+ sur des distances allant jusqu'à 100 mètres.

Comment nettoyer la caméra ?

Débranchez la caméra. Nettoyez délicatement le boîtier et le dôme avec un chiffon doux et sec. Évitez les produits chimiques agressifs.

Que faire si la caméra ne s'allume pas ?

Vérifiez que le câble Ethernet est bien connecté et que le commutateur réseau fournit bien l'alimentation PoE+. Testez avec un autre câble ou une source d'alimentation 12 V DC.

MODE D'EMPLOI WV-S35402-F2LG i-PRO

1.1 Installer à l'aide du support de base 1

2. Connectez-vous à la caméra 2

2.1 Logiciel de configuration IP 2

2.2 Accéder à la caméra 2

2.3 À propos des pages d'images en direct 4

3. Réglez la caméra 6

3.1 Vérifiez si l'objet est de la bonne taille.

3.2 Ajuster la qualité de l'image 6

3.2.1 Réglez le mode de contrôle de l'intensité lumineuse en fonction de l'emploi d'installation et de la zone d'installation. 6

3.2.2 Réglez la balance des blancs en fonction de l'environnement d'éclairage qu installez. 7

3.2.3 Définit le mode de commutation noir et blanc de nuit ....

3.3 Paramètres d'enregistrement (carte mémoire SD) 9

3.3.1 Installez la carte mémoire SD 9

3.3.2 Enregistrer à l'aide d'une carte mémoire SD 9

3.3.3 Lire les images stockées sur la carte mémoire SD 10

3.4 Ajuster le zoom 10

3.5 Masquer certaines images 10

3.6 Identifiez les sons avec l'IA 11

3.7 Enregistrer le son 12

3.8 Configurer des événements 12

3.8.1 Détecter les mouvements d'objets 12

3.9 Améliorer la sécurité des communications 13

3.10 Détecter la falsification des données 13

3.11 Définir la taille de capture d'image et les fréquences d'images 14

3.12 Définir la fonction d'image de superposition 14
3.13 Définir le flux d'images 15

3.13.1 À propos du réglage du flux 15
3.13.2 À propos du contrôle du volume de diffusion (débit binaire) ......
3.13.3 Réduire la capacité des données grâce au codage intelligent

3.14 Outil de configuration i-PRO (iCT) 17

4. Nettoyer 18

4.1 Nettoyage des lentilles 18
4.2 Nettoyage des couvertures de dôme 18

5. Caractéristiques 19

5.1 Environnement PC requis 19
5.2 À propos du mode de capture d'image et de la taille de capture d'image

5.2.1 Taille de capture d'image 20
5.2.2 Restrictions relatives aux symboles 22

5.3 DORI 23
5.4 Performances de livraison 24
5.5 À propos des logiciels d'extension disponibles 24

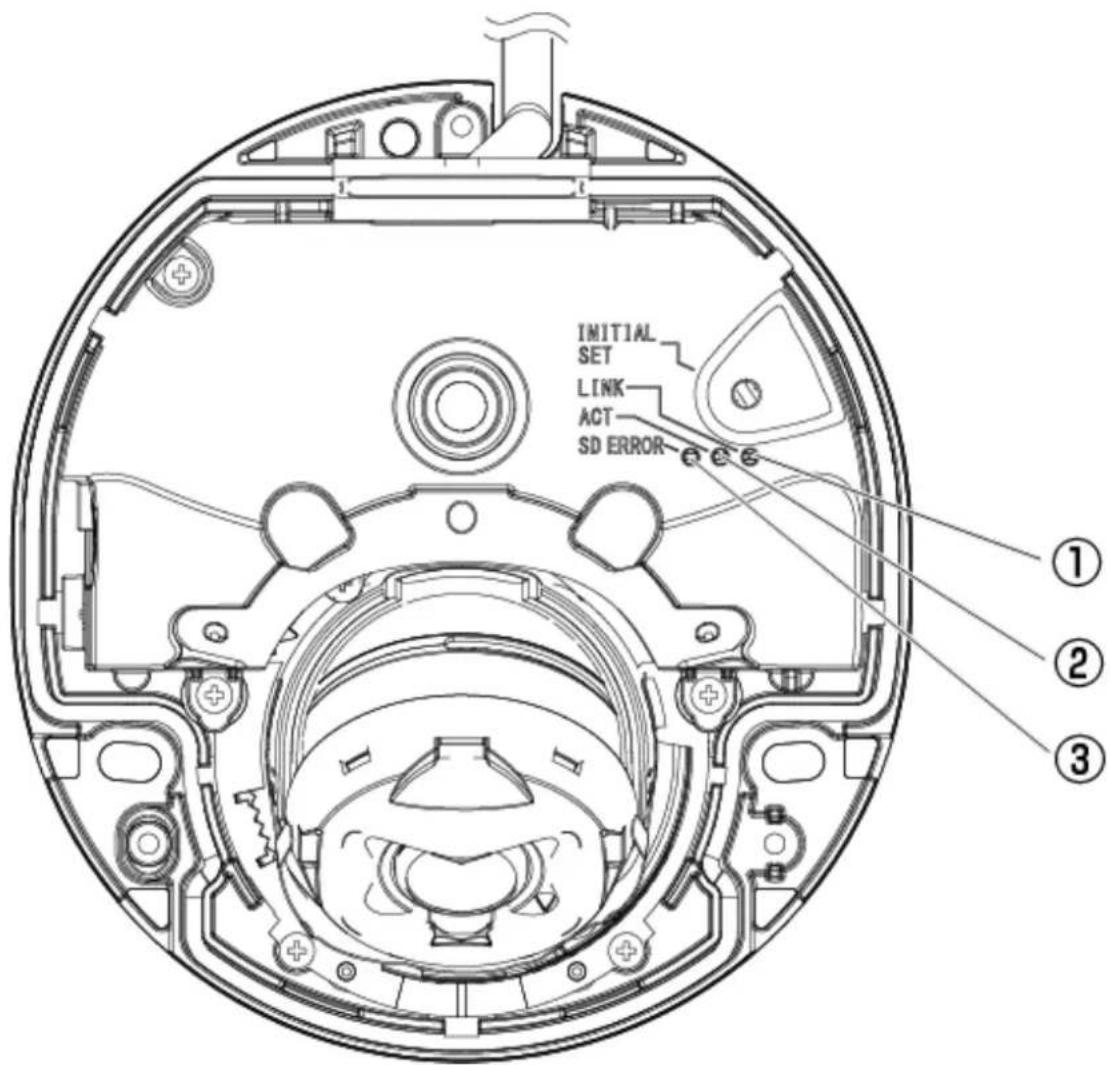

5.6 Lampe 26

5.6.1 Éclairage de la lampe 26

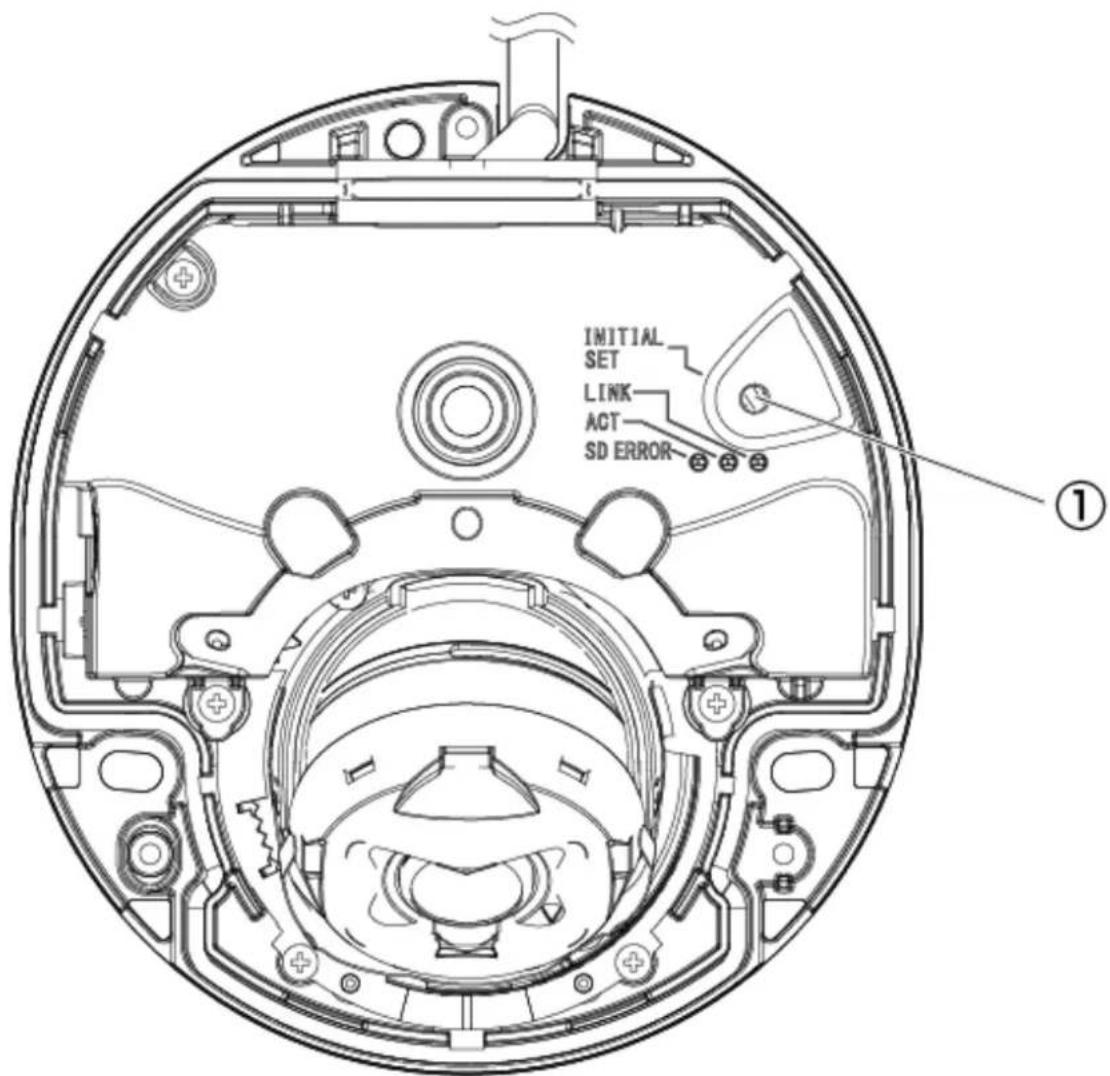

5.7 Bouton 28
5.8 Câble 29

6. Autre 30

6.1 Initialiser 30
6.2 Vérifiez la version du logiciel 30
6.3 Ordre de réglage lors du réglage de la qualité de l'image
6.4 Réglage de la luminosité des objets (scènes lumineuses)

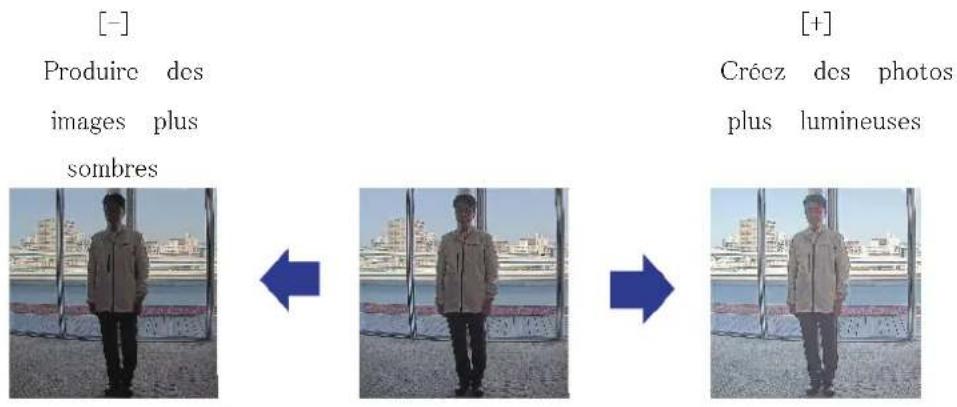

6.4.1 Réglage de la luminosité 31

6.5 Ajustement de la luminosité des objets (scènes sombres)

6.5.1 Ajuster le gain maximum 32
6.5.2 Ajuster l'obturateur maximum 32

6.6 Réduire le scintillement blanc et le noircissement de l'écran

6.6.1 Définir Super Dynamique 33

6.6.2 Régler la compensation du rétroéclairage 34
6.6.3 Régler la compensation de lumière élevée 34

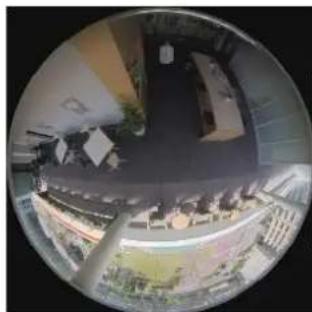

6.6.4 Ajuster l'étirement adaptatif du noir 35
6.6.5 Ajustez le [Niveau du socle] 36

6.7 Ajuster le contraste de l'objet 36

6.7.1 Ajuster le contraste 36

6.8 Réduire le scintillement 37

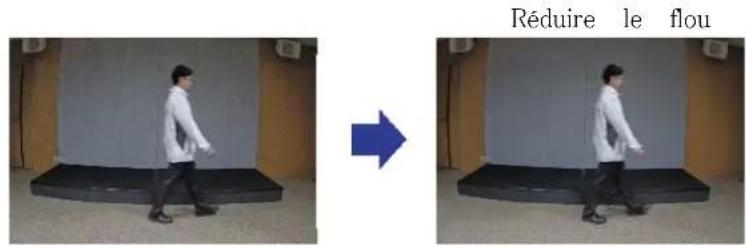

6.9 Réduire le flou de l'objet (scènes lumineuses) 37

6.9.1 Définir l'auto intelligente (niveau de priorité au mouvement) 3
6.9.2 Ajuster l'obturateur maximum 38

6.10 Réduire le flou des objets (scènes sombres) 39

6.10.1 Ajuster la réduction du bruit numérique 39

6.11 Délimiter l'objet 39

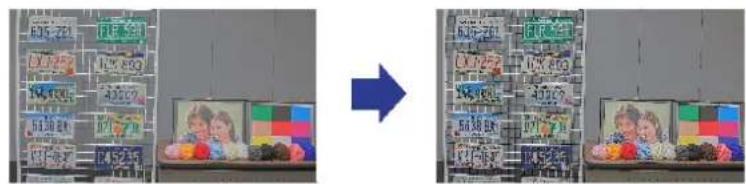

6.11.1 Ajuster le niveau de netteté 39

6.12 Ajuster la couleur 40

6.12.1 Ajuster la densité des couleurs 40
6.12.2 Ajuster la balance des blancs 40

6.13 Réduire le bruit des objets (scènes lumineuses) 41

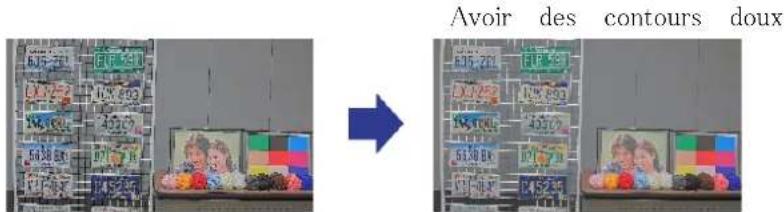

6.13.1 Ajuster le niveau de netteté 41

6.14 Réduire le bruit des objets (scènes sombres) 4

6.14.1 Ajuster la réduction du bruit numérique 41

6.15 Dépannage 42
6.16 Précautions d'utilisation 44
6.17 Clause de non-responsabilité 46
6.18 RELATION RÉSEAU 47

1. Installation

Pour des instructions détaillées sur l'installation, reportez-vous à ce qui suit. Installation

1.1 Installer à l'aide du support de base

L'URL du film est la suivante.

https://youtu.be/3LQrU489GEs

2. Connectez-vous à la caméra

2.1 Logiciel de configuration IP

Les caméras ou enregistreurs sur le même réseau peuvent être automatiquement détectés configurés dans le réseau.

Reportez-vous à ce qui suit pour plus de détails sur le logiciel de configur →Cliquez ici pour plus d'informations sur le logiciel de configuration IP

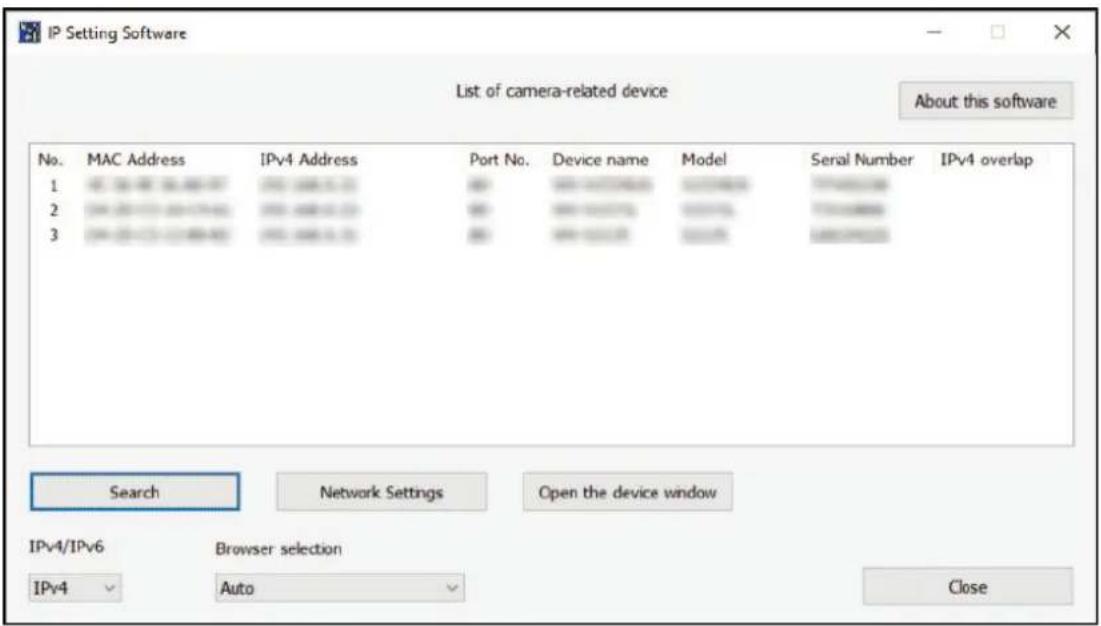

2.2 Accéder à la caméra

1. Lancez un logiciel de configuration IP

• Le numéro de modèle et l'adresse MAC de la caméra détectée sont affichés.
- La valeur par défaut pour [Paramètres réseau] est [DHCP].

• Si vous ne parvenez pas à obtenir une adresse IP du serveur DHCP, défil l'adresse IP sur 192.168.0.10.

1. Double-cliquez sur l'adresse IP de la caméra

- Le navigateur démarre et l'écran d'enregistrement de l'administrateur s'affiche.

- Double-cliquez sur l'adresse IP. Vous devez vous inscrire en tant qu'administrateur.

1. Entrez le nom d'utilisateur et le mot de passe de l'administrateur
   • L'écran de réglage de la langue, de la date et de l'heure s'affiche.
2. Définir la langue, la date, l'heure et l'écran

3. Vous pouvez définir la langue, la date et l'heure et modifier la couleur d'arrière-plan de l'écran et la disposition du panneau de commande.

4. Appuyez sur [Régler]

- Les pages d'images en direct s'affichent.

2.3 À propos des pages d'images en direct

① Titre de la caméra
② Affichage de l'état du stockage SD
③ Affichage des informations sur le flux
④ Bouton Instantané
⑤ Bouton d'affichage de la sélection du flux
⑥ Bouton de commutation de comparaison d'images avant/après
⑦ Bouton d'assistance
⑧ Bouton Affichage plein écran
⑨ Bouton d'affichage en grille
⑩ Bouton d'affichage du panneau de commande de la caméra
⑪ Boutons de configuration
⑫ Sélectionnez le menu déroulant Streams-[Live uniquement]
⑬ Sélectionnez le menu déroulant Flux [Taux de rafraîchissement]
⑭ Sélectionner le flux-Allicher les informations sur le flux

⑮ Zone principale
⑯ Panneau de commande de la caméra-Carte mémoire SD-[Log/Play]
⑰ Notification d'alarme
⑱ Panneau de commande de la caméra-Carte mémoire SD-[Rec. sur SD]
⑲ Panneau de configuration de la caméra-[Volume d'entrée micro (Caméra vers PC)]
⑳ Panneau de configuration de la caméra-[Luminosité]

3. Réglez la caméra

3.1 Vérifiez si l'objet est de la bonne taille.

Lorsque vous utilisez notre logiciel d'extension, vous pouvez vérifier le nombre de grilles voir si c'est la bonne taille pour reconnaître l'objet.

→Pour plus d'informations sur les tailles recommandées du logiciel d'extension

3.2 Ajuster la qualité de l'image

Cette section explique comment régler la qualité de l'image lors de l'installation de la c

3.2.1 Réglez le mode de contrôle de l'intensité lumineuse en fonction de l'emplacement d'installation et de la zone d'installation.

Utilisez [Mode de contrôle de la lumière] pour régler l'intensité lumineuse appropriée à l'emplacement et à la zone d'installation.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Mode de contrôle de la lumière]

- Pour installer à l'extérieur : Réglez [ELC].

- Pour une installation en intérieur : réglez [Scène intérieure (50 Hz)] ou [Scène inté (60 Hz)].

50 Hz/60 Hz peuvent être utilisés différemment selon les régions.

3.2.2 Réglez la balance des blancs en fonction de l'environnement d'éclairage que vous installez.

Utilisez [Balance des blancs] pour définir la balance des blancs adaptée à l'emplacement zone d'installation.

➢ Panneaux de configuration des pages d'images en direct> [Réglage détaillé] > [Paramètres

détaillés de la caméra] [Page des paramètres avancés]>[Image] ou [Image/Audio] des m Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image

1. Sélectionnez [Balance des blancs]

- Sélectionnez parmi [ATW1], [ATW2] et [AWC].

[ATW1]

Définissez le mode de suivi automatique de la température de couleur. La caméra vérifie permanence la température de couleur de la source lumineuse et ajuste automatiquement l balance des blancs.

La plage de fonctionnement est d'environ 2 700 K à 6 000 K.

[ATW2]

Définissez le mode de suivi automatique de la température de couleur. La caméra ajuste automatiquement la balance des blancs sous une lampe au sodium.

La plage de fonctionnement est d'environ 2 000 K à 6 000 K.

[AWC]

Réglez le mode de contrôle automatique de la balance des blancs. La source lumineuse elle convient à la prise de vue dans un endroit où l'environnement lumineux ne change La plage de fonctionnement est d'environ 2 000 K à 10 000 K.

Les couleurs peuvent ne pas être reproductibles fidèlement si les conditions suivantes sont remplies : Dans de tels cas, réglez-le sur [AWC].

• Objet en grande partie sombre
  • Ciel bleu clair ou soleil au crépuscule
• Objet avec un éclairage trop faible

3.2.3 Définit le mode de commutation noir et blanc de nuit

Vous pouvez passer aux images couleur ou noir et blanc en utilisant [Jour&Nuit (IR)] le prise de vue de nuit.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Jour&Nuit (IR)]

- Sélectionnez [Désactivé], [Activé (Lumière IR désactivée)], [Activé (Lumière IR activée)]: [Auto1 (Lumière IR désactivée)], [Auto2 (Lumière IR activée)] et [Auto3 (SCC)].

[Désactivé]

Cette fonction est également utilisée pour prendre des images couleur la nuit.

[Activé (lumière IR éteinte)]

La photo est toujours prise en noir et blanc.

[Activé (lumière IR allumée)]

La photo est toujours prise en noir et blanc. Ce paramètre est utilisé lorsque l'éclairag infrarouge est utilisé la nuit.

[Auto1 (lumière IR éteinte)]

L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de luminosité (éclairage) de l'image.

[Auto2 (lumière IR allumée)]

L'image couleur et l'image noir et blanc sont automatiquement commutées en fonction de luminosité (éclairage) de l'image. Ceci est défini lorsque l'éclairage proche infrarouge est unuit.

[Auto3(SCC)]

Définissez cette option lorsque vous souhaitez conserver une image couleur même lorsque

source de lumière est sombre. La fonction Super Chroma Compensation (SCC) maintient l couleur à un faible éclairage.

3.3 Paramètres d'enregistrement (carte mémoire SD)

3.3.1 Installez la carte mémoire SD

1. Retirer le boîtier
2. Insérez une carte mémoire microSD dans la fente

Utilisez la carte mémoire SD formatée sur ce produit.

Pour retirer la carte mémoire SD, [Basique] le menu Avancé.>Sur l'onglet [Câ-mémoire SD], sélectionnez [Carte mémoire SD] comme [Ne pas utiliser]. Retire carte mémoire SD de l'ordinateur.

3.3.2 Enregistrer à l'aide d'une carte mémoire SD

Définissez le type de programmation sur [Enregistrement sur mémoire SD] et enregistrez 1. Cette section décrit les procédures pour transformer [Déclencheur de sauvegarde] en [Sauvegarde manuelle].

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Réglage détaillé de la caméra]>[Sujet]>Menu avancé>[Basique]>Lorsque [Carte mémoire SD] est cliqué, la page de configuration de la carte mémoire SD s'affiche.

(1) Sélectionnez les flux [Format d'enregistrement]

(2) Sélectionnez [Enregistrer le déclencheur] et appuyez sur [Détection de changement de so

(3) Cliquez sur [Live] dans le coin supérieur gauche et cliquez sur le bouton d'affichage panneau de commande de la caméra.

• Le panneau de commande de la caméra s'affiche.

(4) En cliquant sur [Démarrer] sur [Rec. sur SD]

• Commencez l'enregistrement sur la carte mémoire SD manuellement.

- Vous pouvez arrêter l'enregistrement en cliquant sur [Stop]. Après l'arrêt, vous pouvez reprendre l'enregistrement en cliquant sur [Démarrer].

3.3.3 Lire les images stockées sur la carte mémoire SD

Vous pouvez lire des images stockées sur la carte mémoire SD.

Pages d'images en direct, panneaux de contrôle des caméras>Cliquer sur [Lecture de l'enregistrement (Affichage du journal)] affiche la liste des journaux.

1. Affichez les pages d'images en direct et cliquez sur le bouton d'affichage du panneau commande de la caméra.
2. Appuyez sur le bouton [Log/Play] [Démarrer]

• L'écran Liste des journaux s'affiche dans une fenêtre séparée.

1. Appuyez sur la date et l'heure de prise de vue affichées sous [Heure]

- La page de lecture s'affiche et l'image enregistrée est lue.

3.4 Ajuster le zoom

Ajustez manuellement le zoom de l'image affichée.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Zoom] affiche la fenêtre des paramètres.

1. Ajustez le [Zoom supplémentaire]

3.5 Masquer certaines images

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra] [Page des paramètres avancés]>[Image] des menus Avancés à g [Zone de confidentialité] dans les onglets [Qualité d'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de configuration de la zone de confidentialité s'affiche.

1. Sélectionnez la caméra pour laquelle vous souhaitez définir la zone de confidentialité d [Sélection de la caméra].

2. Sur l'image, spécifiez quatre sommets de la zone que vous souhaitez masquer et cliq [Détection de changement de scène].

- Les zones de confidentialité sont définies dans l'ordre à partir de la zone 1.

1. Sélectionnez [Statut] pour afficher les zones de confidentialité

- Configurez la zone de confidentialité dans [On]/[Off].

3.6 Identifiez les sons avec l'IA

La surveillance des images peut être améliorée en identifiant et en détectant les cris hu bruits de verre brisé, les klaxons, les armes à feu et d'autres sons.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Réglage détaillé de la caméra]>[Sujet]>Menu avancé>[Alarme]>Un clic sur les onglets [Détection audio] affiche les pages de configuration.

AI Sound ClassificationVoir ci-dessous pour plus d'informations.

→PAPIER BLANC

1. Réglez [Détection audio] sur [Activé] pour définir la détection du son.

2. Sélectionnez la sensibilité de la détection avec [Sensibilité de la détection].

3. Sélectionnez le son à détecter par [Al Analytics Target].

- La sélection de [Autre] n'est pas recommandée en conjonction avec d'autres sons détectés. Par exemple, lorsqu'un bruit d'arme à feu est détecté avec les paramètres détection de deux sons : [Coup de feu] et [Autre], il est détecté comme deux

3.7 Enregistrer le son

Les données audio peuvent être enregistrées sur un enregistrement SD lorsqu'une alarme détectée.

1. Sélectionnez s'il faut enregistrer les données audio dans l'écran de réglage de l'enregistre SD.

• [Activé] enregistre les données audio dans un film (format MP4).
• [Désactivé] : Les données audio ne sont pas enregistrées dans les films (format M

3.8 Configurer des événements

Vous pouvez régler l'alarme pour détecter le fonctionnement d'une zone ou les interférenc la caméra, ou le fonctionnement lorsque l'alarme est détectée.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Réglage détaillé de la caméra]>[Détection de changement de scène]>Menu avancé>[Installation facile]>Un sur les onglets [Action d'événement] affiche les pages de configuration.

• Reportez-vous au manuel de l'utilisateur pour obtenir des instructions sur la configuration des événements.
• Reportez-vous au manuel de l'utilisateur pour obtenir des instructions sur la configuration de la divulgation sur Internet.

3.8.1 Détecter les mouvements d'objets

Lorsqu'une alarme est activée, la caméra fonctionne comme prévu. Il existe des modèles lorsque la zone spécifiée se déplace et lorsque la caméra est bloquée.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Réglage détaillé de la caméra]>[Sujet]>Menu avancé>Cliquer sur [Alarme] affiche les pages de configurati

Reportez-vous au manuel d'utilisation pour plus de détails sur toutes les alar

3.8.1.1 Définir la zone de détection du mouvement d'un objet

Définissez la zone de détection du mouvement d'un objet à l'aide de la fonction de dé mouvement à l'aide d'images vidéo.

1. Faites glisser l'image pour définir la zone.

2. Vous pouvez définir les zones dans l'ordre.

3. Ajustez la [Zone de détection] et la [Sensibilité de détection] à l'aide de la barre puis appuyez sur [Détection de changement de scène].

3.9 Améliorer la sécurité des communications

La configuration HTTPS crypte l'accès à la caméra et améliore la sécurité des communici

- Reportez-vous aux vidéos d'assistance suivantes pour la méthode de configuration HTTPS (pré-installation). →Vidéo d'assistance

- Pour plus d'informations sur la configuration de HTTPS (certificat CA), reportez-vous au vidéos prises en charge suivantes. →Vidéo d'assistance

- Reportez-vous aux vidéos d'assistance suivantes pour la méthode de configuration HTTPS (pré-installation).

- Pour plus d'informations sur la configuration de HTTPS (certificat CA), reportez-vous au vidéos prises en charge suivantes.

3.10 Détecter la falsification des données

Si vous définissez la détection de falsification, vous pouvez détecter les données falsifiées

carte mémoire SD à l'aide du logiciel dédié.

Reportez-vous aux vidéos d'assistance suivantes pour savoir comment configurer la détection falsification.

→Vidéo d'assistance

3.11 Définir la taille de capture d'image et les fréquences d'images

Panneaux de configuration des pages d'images en direct>Onglets [Flux]>Réglez dans [Mode de capture d'image] de [Commun].

• Reportez-vous au manuel d'utilisation pour plus de détails sur les paramètres les fréquences d'images.
• Pour plus d'informations sur la taille de capture d'image, consultez ce qui → À propos du mode de capture d'image et de la taille de capture d'image

3.12 Définir la fonction d'image de superposition

Vous pouvez spécifier la position pour superposer l'image téléchargée ou spécifier la coule transmettre. Dans le modèle où la carte mémoire SD peut être enregistrée, les images a superposition sont enregistrées pendant l'enregistrement.

Reportez-vous au manuel d'utilisation pour plus de détails sur la façon de configurer les 1

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra] [Page des paramètres avancés]>[Basique] des menus Avancés à gauche>Configurez dans les onglets [Image de superposition].

1. Sélectionnez une image avec [Superposition] réglé sur [Activé].
2. Définissez [Position], [Perméation] et [Sélection de la couleur à pénétrer]
3. Appuyez sur [Détection de changement de scène]

3.13 Définir le flux d'images

3.13.1 À propos du réglage du flux

Vous pouvez configurer s'il faut diffuser des flux, s'il faut compressor les flux avec H.2011.264, la taille de capture d'image, la qualité de l'image et comment diffuser les flux.

Panneaux de configuration des pages d'images en direct>Utilisez les onglets [Flux]. Les flux d'images H.265 et H.264 sont définis dans [Flux] dans les onglets [Flux].

- Pour la méthode de compression d'image, reportez-vous à ce qui suit.

→Réduire la capacité des données grâce au codage intelligent

- Reportez-vous à ce qui suit pour savoir comment distribuer.

→À propos du contrôle du volume de diffusion (débit binaire)

- Reportez-vous au manuel d'utilisation pour plus de détails sur chaque méthode de réglage

3.13.2 À propos du contrôle du volume de diffusion (débit binaire)

Les types de modes de livraison suivants sont utilisés pour contrôler la quantité de livr binaire) du flux, et les paramètres sont définis en conséquence. Vous pouvez également u codage intelligent, tel que [Smart VIQS], pour réduire la quantité de données. Pour plus d'informations sur le contrôle de la quantité de diffusion de flux, consultez ce qui suit. Reportez-vous au manuel d'utilisation pour plus de détails.

→Réduire la capacité des données grâce au codage intelligent

• Débit binaire fixe :
  Les images H.265 (ou H.264) sont délivrées au débit binaire défini par [Débit binaire (par client) *].
• Débit binaire variable :
  Les images H.265 (ou H.264) sont délivrées à la fréquence d'images définie par [Fram tout en conservant le niveau de qualité d'image défini par [Qualité de l'image]. À ce débit binaire varie dans le cadre du débit binaire maximum défini par [Débit binaire 1 (par client) *]. La capacité d'enregistrement varie en fonction des paramètres [Qualité d'image] et de l'état de l'objet.
• Spécifiez la fréquence d'images :
  Les images H.265 (ou H.264) sont diffusées à la fréquence d'images définie par [Fram
  • Livraison au mieux :

En fonction de la bande passante des réscaux, les images II.265 (ou II.264) sont fou des débits binaires variables dans le cadre du débit binaire maximum défini par [Débit maximum (par client) *].

3.13.3 Réduire la capacité des données grâce au codage intelligent

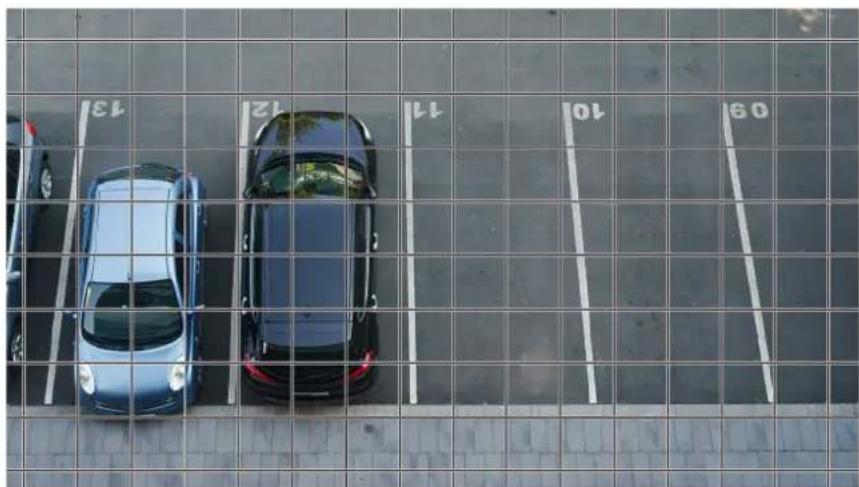

Le codage intelligent est une technique de compression de données qui optimise le taux compression en réduisant la compression et en augmentant la compression en arrière-plan montrer clairement le visage humain et par objet.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra] [Page des paramètres avancés]>[Image] ou [Image/Audio] des m Avancés à gauche>Cliquer sur [Image] affiche la configuration de Smart Coding.

Cette image est une image. Ceci est différent de la vue réelle de l'écran.

[VIQS intelligents]

La qualité de l'image de la zone où l'objet (tête, personnes, automobiles et motos) est maintenue à un niveau élevé. Les images autres que les objets sont délivrées de manière maintenir une qualité d'image faible ou moyenne et à réduire la quantité de données.

[Contrôle intelligent de l'image P]

Afin de réduire la quantité de données, la génération de données (macrobloc) est réduite zones autres que celles où les objets (tête, personnes, automobiles et motos) sont affiché

[Contrôle GOP]

Vous pouvez réduire la quantité de données.

3.14 Outil de configuration i-PRO (iCT)

Il s'agit d'un outil permettant de gérer le système de surveillance d'images en un coup

Pour plus d'informations sur l'outil de configuration i-PRO (iCT), consultez ce suit.

→Cliquez ici pour plus d'informations sur l'outil de configuration i-PRO

4. Nettoyer

• Coupez l'alimentation avant de commencer l'opération. Cela pourrait entraîner des blessures.
• Ne pas appliquer ou utiliser de solvants organiques tels que le benzène et diluants. Le boîtier peut se décolorer. Suivez les conseils de prudence lorsqu vous utilisez une feuille chimique.
• Ne desserrez pas et ne retirez pas les vis non spécifiées dans le manuel d'ut

4.1 Nettoyage des lentilles

• Nettoyer avec du papier de nettoyage pour objectifs (pour nettoyer les appa photo et les lunettes).
• Les alcools doivent être utilisés lorsque des solvants sont utilisés. N'utilisez de nettoyants pour vitres ou de diluants.

4.2 Nettoyage des couvertures de dôme

Si les caches du dôme sont sales, nettoyez-les avec du papier de nettoyage objectifs (pour nettoyer les appareils photo et les lunettes). Si de la poussiè la saleté adhère au couvercle, le couvercle du dôme risque d'être endommagé est sale, il est recommandé de le laver à l'eau.

* Nettoyez le couvercle du dôme avec un papier de nettoyage, etc., car les taches à du couvercle et sur le couvercle du dôme peuvent affecter les reflets infrarouges.

5. Caractéristiques

5.1 Environnement PC requis

CPU: Intel Cœur ^MT Famille de processeurs -Intel Cœur ^MT i5-6500 ou plus -Intel Cœur ^MT i7-6700 ou supérieur recommandé Mémoire: Recommandé au moins 4 Go (2 Go x 2, double canal) Fonction réseau : 10BASE-T/100BASE-TX 1 port Fonction sonore : Carte son (pour la fonction vocale) Fonction d'affichage Taille de capture d'image : 1024 x 768 pixels ou plus d'image : Couleur : 24 bits ou plus de True Color Systèmes d'exploitation Microsoft Windows 11 compatibles : Microsoft Windows 10 Navigateur Internet : Google Chrome ^MT Firefox Microsoft Edge (après Chromium) Autre: Adobe Lecteur Ou Acrobat Reader (Pour visualiser les fichiers PDF)

5.2 À propos du mode de capture d'image et de la tail capture d'image

• Le débit binaire des flux est limité à [Contrôle de bande passante (débit dans les onglets [Réseau] des pages réseau.
• Si l'intervalle de rafraîchissement est court, le débit binaire peut être dépasse fonction de l'objet.
• En fonction du nombre d'utilisateurs simultanés ou de la combinaison de fonctions utilisée, le débit binaire peut être inférieur à la valeur définie. Ce l'image livrée après le réglage.

5.2.1 Taille de capture d'image

C'est la taille de capture d'image. La valeur initiale est soulignée.

Mode de capture d'images	Flux (1)	Flux(2)	Flux(3)	JPEG(1)	JPEG(2)
16:9 (30 ips)	2688x1520				2688 × 1520*2
2688 × 1520*1	1920x1080	1920x1080			1920 × 1080*2
16:9 (25 ips)	1280x720	1280x720			1280 × 720*2
2688 × 1520*1		640x360	640x360		640 × 360*2	640x360
		320x180	320x180		320 × 180*2
	Max 30(25)ips	Max 30(25) ips*3	Max 30(25) ips*3		Max 5 (4, ips*4*5 )	Maximum 15(12,5)images par seconde*5
16:9 (30 ips)	2560x1440				2560 × 1440*2
16:9 (25 images par seconde)	1920x1080	1920x1080			1920 × 1080*2
	1280x720	1280x720			1280 × 720*2
		640x360	640x360		640 × 360*2	640x360
		320 × 180*6	320 × 180*6		320 × 180*2*6
	Max 30(25)ips	Max 30(25) ips*3	Max 30(25) ips*3		Max 5 (4, ips*4*5 )	Maximum 15(12,5)images par seconde*5
4:3 (30 ips)	1280x960	1280x960			1280x960
4:3 (25 ips)	640x480	640x480	640x480		640x480	640x480
	320x240	320x240	320x240		320x240
	Max 30(25)ips	Max 30(25)ips	Max 30(25)ips		Max 5 (4, ips*5 )	Maximum 15(12,5)images par seconde*5
4:3 (15 ips)	2048x1536				2048x1536
4:3 (12,5 ips)		1280x960			1280x960
*1		640x480	640x480		640x480	640x480
		320x240	320x240		320x240
	Max 15(12,5)ips	Max 15(12,5)ips	Max 15(12,5)ips	Max 5 (4,2)ips*7	Max 15(12,5)ips

*1 Si vous sélectionnez « 16:9 (30 ips/25 ips) 2688 x 1520 » ou « 4:3 » dans capture d'image], vous ne pouvez pas définir « 90° » ou « 270° » dans [R l'image].

*2 Seule la même taille de capture d'image que celle définie dans flux (1), flux (2) JPEG (2) peut être sélectionnée.

*3 Si Stream (1) est réglé sur « Off » et que Stream (2) Taille de capture d'im sur « 1920 x 1080 », la fréquence d'images maximale pour Stream (2) (3) est (12,5) fps ».

*4 Si vous sélectionnez « 2688 x 1520 » ou « 2560 x 1440 » dans [Taille de d'image], la fréquence d'images maximale est de 2 ips (2,1 ips).

*5 Si [Désactivé] est sélectionné dans [Transmission par flux], la fréquence d'images maximale est de 30 ips (25 ips).

*6 Si « 320 x 180 » est sélectionné dans [Taille de capture d'image], vous ne p définir « 90° » ou « 270° » dans [Rotation de l'image].

*7 Si [Désactivé] est sélectionné dans [Transmission par flux], la fréquence d'images maximale est de 15 ips (12,5 ips).

Mode de capture d'images	Flux (1)	Flux(2)	Flux(3)	Flux(4)	JPEG(1)	JPEG(2)
16:9 (60 fps)	1920x1080
16:9 (50 fps)	1280x720	1280x720		1280x720
	640x360	640x360		640x360	640x360		640x360
	320x180	320x180		320x180	320x180
	Max 60(50)ips	Max 10 (8,3)ips	Max 10 (8,3)ips	Max 10 (8,3)ips	Max 5 (8,3)ips*3		Maximum 15 (12,5) images par seconde*3
16:9 (30 ips)	1920x1080	1920x1080				1920x1080
16:9 (25 images par seconde)	1280x720	1280x720	1280x720			1280x720
	640x360	640x360	640x360	640x360	640x360	640x360	640x360
	320x180*2	320x180*2	320x180*2	320x180*2	320x180*2	320x180*2
	Max 30(25)ips	Max 30(25)ips	Max 30(25)ips	Max 30(25)ips	Max 30(25)ips	Max 5 (4,2ips*3	Maximum 15(12,5)images par seconde*3
4:3 (30 fps)	1280x960	1280x960				1280x960
4:3 (25 fps)	640x480	640x480	640x480	640x480	640x480	640x480	640x480
	320x240	320x240	320x240	320x240	320x240	320x240
	Max 30(25)ips	Max 30(25)ips	Max 30(25)ips	Max 30(25)ips	Max 30(25)ips	Max 5 (4,2ips*3	Maximum 15(12,5)images par seconde*3
4:3 (15 fps)	2048x1536					2048x1536
4:3 (12,5 ips)*1		1280x960				1280x960
		640x480	640x480	640x480	640x480	640x480	640x480
		320x240	320x240	320x240	320x240	320x240
	Max 15(12,5)ips	Max 15(12,5)ips	Max 15(12,5)ips	Max 15(12,5)ips	Max 15(12,5)ips	Max 5 (4,2ips*4	Max 15(12,5)ips

*1 Si vous sélectionnez « 16:9 (60/50 ips) » ou « 4:3 » dans [Mode de capture vous ne pouvez pas définir « 90° » ou « 270° » dans [Rotation de l'image]
*2 Si < 320 x 180 > est sélectionné dans [Taille de capture d'image], vous ne p définir < 90° > ou < 270° > dans [Rotation de l'image].
*3 Si [Désactivé] est sélectionné dans [Transmission par flux], la fréquence d'images maximale est de 30 ips (25 ips).
*4 Si [Désactivé] est sélectionné dans [Transmission par flux], la fréquence d'images maximale est de 15 ps (12,5 ips).

Mode de capture d'images	Logiciel d'extension	Stabilisateur	Enregistrement SD	Codage Intelligent	Super dynamique	Voiture intelligente	Zone de confidentialité	Suivi automatique
16:9(30/25 ips)2688x1520	Oui -	Oui Oui	Oui		*1	Oui Oui	-
16:9(30/25 ips)	Oui -	Oui Oui	Oui		*1	Oui Oui	-
4:3 (30/2ips)	Oui -	Oui Oui	Oui		*1	Oui Oui	-
4:3(15/12,5ips)	Non -	Oui Oui	Oui Oui	Oui -

*1 Si le niveau [Super Dynamic] est réglé sur 30 ou plus, la fréquence d'images n de 15 ips (12,5 ips).

Mode de capture d'images	Logiciel d'extension	Stabilisateur	Enregistrement	Codage Intelligent	Super dynamique	Voiture intelligente	Zone de confidentialité	Suivi automatique
16:9(60/50 ips)	Non -	Non Oui	Non Oui	Oui -
16:9(30/25 ips)	Oui -	Oui Oui	Oui Oui	Oui -
4:3 (30/25 ips)	Oui -	Oui Oui	Oui Oui	Oui -
4:3(15/12,5ips)	Non -	Oui Oui	Oui Oui	Oui -

5.3 DORI

	WV-S35402-F2L/WV-X35402-F2LM	WV-S35302-F2L/WV-X35302-F2LM
Détecter (25 ppm/8 ppl)	29.0 m 17.1 m
	95.0 ft 56.1 ft
Observer (62,5 ppm/19 ppl)	11.6 m 6.8 m
	38.0 ft 22.4 ft
Reconnaître (125 ppm/38 ppl)	5.8 m 3.4 m
	19.0 ft 11.2 ft
Identifier (250 ppm/76 ppl)	2.9 m 1.7 m
	9.5 ft 5.6 ft

5.4 Performances de livraison

• Jusqu'à 14 utilisateurs sont accessibles en même temps.
  • La bande passante maximale est de 50 Mbps.

5.5 À propos des logiciels d'extension disponibles

Il s'agit du nombre et de la taille du logiciel d'extension préinstallé.

Nombre d'applications installées	Capacité d'application (capacitéCAPacité de l'application ROM)	(capacité RAM)
1 100 MB 50 MB

Nombre d'applications installées	Capacité d'application (capacitéCAPacité de l'application ROM)	(capacité RAM)
2 100 MB 100 MB

Veuillez vous référer au site Web d'informations techniques (C0103) pour obte des informations sur les dernières réponses logicielles et les restrictions lors l'utilisation.

→Site d'informations techniques

Nom du logiciel Pré-installation Statut d'assistance
IA-VMD Oui Réponse
Garde de confidentialité IA	Non Non supporté
Détection de visage IA Non Réponse
Détection de personnes par	l'IA Non Réponse
Détection de véhicules IA	Non Réponse
Détection IA sans masque	Non Réponse
Détection d'occupation par	l'IA Non Réponse
Détection de changement de non réponse scène AI

Nom du logiciel Pré-installation Statut d'assistance
IA-VMD Oui Réponse
Garde de confidentialité IA	Non Réponse
Détection de visage IA Non Réponse
Détection de personnes par	l'IA Oui Réponse
Détection de véhicules IA	Non Réponse
Détection IA sans masque	Non Réponse
Détection d'occupation par	l'IA Non Réponse
Détection de changement de non Résponse scène AI

5.6 Lampe

Quand la communication avec les appareils connectés devient possible

- La LED orange est allumée

Lampe ACT

Lorsque la caméra envoie et reçoit des données

- La LED verte clignote (accessible)

Témoin ERREUR SD

• Lors de ce démarrage de produit
- Rouge allumé
- Lorsque la carte mémoire SD est reconnue avec succès
- La LED rouge est allumée → éteinte
- Rouge allumé

- Si l'emplacement SD n'est pas utilisé ou si une erreur de carte mémoire SD est dé le démarrage

Pour plus d'informations sur les lampes, reportez-vous au manuel d'utilisation.

5.7 Bouton

① Câble Ethernet (catégorie 5e ou plus, droit, 4 paires (8 conducteurs)) WV-S35302-F2L>

② Câble réseau M12 (femelle)

6. Autre

6.1 Initialiser

INITIAL SETAppuyez sur le bouton pour initialiser l'unité principale.INITIAL SETVoir ci-des pour la position des boutons.

→Bouton

1. Éteignez l'ordinateur.
2. Allumez l'ordinateur tout en appuyant sur le bouton [INITIAL SET].
3. Appuyez sur le bouton [INITIAL SET] pendant 15 secondes ou plus après la mise à tension.
4. Relâchez le bouton INITIAL SET

- Environ deux minutes plus tard, l'ordinateur démarre et les paramètres contenant les paramètres réseau sont initialisés. S'il ne démarre pas normalement, réessayez.

6.2 Vérifiez la version du logiciel

Les fonctions de cette machine sont implémentées dans un logiciel. Nous vous recommand vérifier d'abord la version actuelle du logiciel en cas de problème avec le fonctionnement l'ordinateur.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Réglage détaillé de la caméra]>[Maintenance] des menus Avancés à gauche>Cliquer sur les onglets [Mis niveau] affiche la fenêtre de gestion des versions.

1. Vérifiez les versions du logiciel avec [Version du micrologiciel]

• La version actuelle du logiciel peut être vérifiée.

Les versions mises à jour du logiciel peuvent contenir des modifications liées problèmes spécifiques.

6.3 Ordre de réglage lors du réglage de la qualité de l'

Il est recommandé de définir les paramètres de qualité d'image dans l'ordre suivant : Ré visibilité → Réglage de la couleur → Suppression du bruit.

1. Ajuster la visibilité

- [Mode de contrôle de la lumière], [Auto intelligent], [Super dynamique], [Niveau de contraste], [Compensation de lumière élevée (HLC)], [Extension adaptive des noirs], [Extension adaptive des hautes lumières], [Gain maximum], [Obturation maximale], niveau du socle

1. Ajuster la couleur
   • [Balance des blancs], [Niveau de gain de chrominance]
2. Supprimer le bruit
   • [Réduction du bruit numérique], [Niveau de netteté]

Reportez-vous au manuel d'utilisation pour plus de détails sur chaque fonction

• La fonction de réglage de la qualité de l'image peut s'influencer mutuellement
- Si nécessaire, ajustez le niveau de luminosité de l'écran.

6.4 Réglage de la luminosité des objets (scènes lumineuses

6.4.1 Réglage de la luminosité

Ajustez la luminosité de l'objet.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez la [Luminosité] de [Qualité d'image]

2. Un déplacement dans la direction [+] éclaircit l'image.

3. Déplacez-vous dans la direction [-] pour assombrir l'image.

6.5 Ajustement de la luminosité des objets (scènes som

6.5.1 Ajuster le gain maximum

Dans les scènes sombres, l'image devient plus lumincuse en augmentant le gain maximum.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Gain maximum] sur [+]

Gain maximum : 6 Gain maximum : 11

6.5.2 Ajuster l'obturateur maximum

L'augmentation de l'obturation maximale rend les images plus lumineuses.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Obturateur maximum]

- La sélection de [Obturateur maximum] plus longue que [Max. 1/30s] éclaircit l'imag la quantité de lumière entrée augmente.

L'augmentation de l'obturation maximale augmente le flou.

Obturation maximale :

1/30

Obturation maximale :

4/30

6.6 Réduire le scintillement blanc et le noircissement de l'écran

6.6.1 Définir Super Dynamique

Lorsque Super Dynamic est réglé sur ON, les zones claires et sombres sont reproduites fidèlement, même lors de la prise de vue dans un endroit présentant une grande différer luminosité.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez [Super Dynamique] sur [Activé]

Réglez [Super Dynamic] sur [Off] lorsque les phénomènes suivants sont observen fonction des conditions d'éclairage.

-En cas de scintillement ou de changement de couleur

-Bruit dans la zone lumineuse de l'écran

Super dynamique : désactivé Super dynamique : activé

Niveau : 28

6.6.2 Régler la compensation du rétroéclairage

En réglant [Correcteur de rétroéclairage], l'obscurité de l'objet intérieur est supprimée (obje intérieur plus lumineux).

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra] [Page des paramètres avancés]>[Image] ou [Image/Audio] des m Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image 1. Réglez sur [Compensation de contre-jour (BLC)] dans [Super Dynamic] [BLC/HLC]

Si [Super Dynamic] est réglé sur [On] ou [Intelligent Auto] est réglé sur [Compensation du contre-jour] ne peut pas être réglé.

6.6.3 Régler la compensation de lumière élevée

En réglant [Compensation de lumière élevée (HLC)], les lumières vives telles que les pha

voiture suppriment la luminosité de l'objet.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra] [Page des paramètres avancés]>[Image] ou [Image/Audio] des mAvancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image 1. Sélectionnez [Compensation de lumière élevée (HLC)] dans [Super Dynamic] [BLC/HLC]

Si [Super Dynamic] est réglé sur [On] ou [Intelligent Auto] est réglé sur [I peut pas être réglé sur [High light compensation(HLC)].

Compensation de lumière élevée : Désactivé

Compensation de lumière élevée : activée

6.6.4 Ajuster l'étirement adaptatif du noir

Ajustez l'Étendue noire adaptative] pour éclaircir les zones sombres des images.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra] [Page des paramètres avancés]>[Image] ou [Image/Audio] des mAvancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image

1. Ajustez les niveaux de [Réglage détaillé] [Étendue noire adaptative] sur [+ ]

Niveau : 128 Niveau : 255

6.6.5 Ajustez le [Niveau du socle]

Ajustez le niveau du socle pour ajuster le niveau de noir de l'image.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra] [Page des paramètres avancés]>[Image] ou [Image/Audio] des m Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image

1. Ajustez le niveau du socle du [Réglage détaillé].

2. Un déplacement dans la direction [+] éclaircit l'image.

3. Déplacez-vous dans la direction [-] pour assombrir l'image.

[+] direction

Créez des photos plus

lumineuses

Produire des images plus

sombres

6.7 Ajuster le contraste de l'objet

6.7.1 Ajuster le contraste

En ajustant le [Niveau de contraste] pour augmenter le contraste entre les images claires sombres, la visibilité de l'objet avec moins de contraste peut être améliorée.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra] [Page des paramètres avancés]>[Image] ou [Image/Audio] des m Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image

1. Ajustez les niveaux de [Réglage détaillé] [Niveau de contraste] sur [+]

Niveau : 128 [+] direction

Augmenter le contraste

6.8 Réduire le scintillement

Les scintillements sont automatiquement corrigés en utilisant le [Mode de contrôle de la

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Sélectionnez [Flickless (50 Hz)] ou [Flickless (60 Hz)] pour [Mode de contrôle de la Utilisez 50 Hz/60 Hz selon la région.

6.9 Réduire le flou de l'objet (scènes lumineuses)

6.9.1 Définir l'auto intelligente (niveau de priorité au mouvement)

Grâce à [Auto intelligent], l'appareil photo identifie les objets avec des scènes (contre-jou extérieur, scènes de nuit, etc.) et les mouvements du visage des personnes. L'appareil p'ajuste automatiquement la quantité, le gain, la vitesse d'obturation et le contraste de la entrant dans l'appareil photo par les objectifs de l'appareil photo pour faciliter la vision en mouvement.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra] [Page des paramètres avancés]>[Image] ou [Image/Audio] des m Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image

1. Ajustez le [Niveau de priorité visage (Luminosité)] et le [Niveau de priorité mouvemen (Déclencheur)] avec [Auto intelligent] réglé sur [Activé].

- En ajustant dans la direction [+ , le flou de l'objet sera réduit.

L'augmentation du niveau dans un environnement à faible éclairage augmente le bruit.

6.9.2 Ajuster l'obturateur maximum

Le raccourcissement de l'obturation maximale réduit le flou.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. La sélection d'un [Obturateur maximum] plus court que [Obturateur max. 1/30 s] • Si [Obturateur maximum] est réglé sur une durée plus courte que [Obturation max. le flou est réduit.

Dans des environnements à faible éclairage, raccourcir l'obturateur maximum assombrit l'objet et augmente le bruit.

Obturatio

n

maximale :

1/30

Obturateu

r

maximum :

1/250

6.10 Réduire le flou des objets (scènes sombres)

6.10.1 Ajuster la réduction du bruit numérique

Réduire les effets de la réduction du bruit en réglant la [Réduction du bruit numérique] flou.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez la [Réduction du bruit numérique] dans la direction [-].

Si l'effet de réduction du bruit est réduit, le bruit augmentera.

Niveau : 128 Niveau : 100

6.11 Délimiter l'objet

6.11.1 Ajuster le niveau de netteté

Ajustez le [Niveau de netteté] pour affiner le contour des images.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Niveau de netteté] sur [+]

Niveau : 10 Niveau : 31

Aiguiser le contour

6.12 Ajuster la couleur

6.12.1 Ajuster la densité des couleurs

Ajustez le [Niveau de gain chromatique] pour régler l'obscurité.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra] [Page des paramètres avancés]>[Image] ou [Image/Audio] des m Avancès à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image

1. Ajustez le [Niveau de gain chromatique] de [Réglage de base]

- Se déplacer dans la direction [+] produit une couleur vive et lumineuse. - Déplacez-vous dans la direction [-] pour créer une couleur calme.

6.12.2 Ajuster la balance des blancs

Si la couleur est affectée par une lampe au sodium, utilisez [Balance des blancs] pour couleur.

Panneaux de configuration des pages d'images en direct>[Réglage détaillé]>[Paramètres détaillés de la caméra] [Page des paramètres avancés]>[Image] ou [Image/Audio] des m Avancés à gauche>[Ajustement de l'image] dans les onglets [Qualité de l'image]>Lorsque vous cliquez sur [Paramètres avancés], la fenêtre de réglage de la qualité de l'image

1. Sélectionnez [ATW2] dans [Balance des blancs]

• La caméra ajuste automatiquement la balance des blancs sous une lampe au sodium

6.13 Réduire le bruit des objets (scènes lumineuses)

6.13.1 Ajuster le niveau de netteté

Le réglage du [Niveau de netteté] pour rendre les images douces réduit le bruit autour

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Ajustez le [Niveau de netteté] dans la direction [-].

Niveau : 31 Niveau 5

6.14 Réduire le bruit des objets (scènes sombres)

6.14.1 Ajuster la réduction du bruit numérique

En ajustant la [Réduction du bruit numérique] et en augmentant les effets de la réductie le bruit est réduit.

Panneaux de configuration des pages d'images en direct>Cliquer sur les onglets [Qualité de l'image] vous permet de définir la qualité de l'image.

1. Réglez la [Réduction du bruit numérique] sur [+]

L'augmentation des effets de réduction du bruit augmente le flou.

Niveau : 90 Niveau : 255

6.15 Dépannage

Vérifiez les symptômes sur ce tableau avant de demander une réparation.

Contactez le revendeur auprès duquel vous avez acheté la montre si vous ne récupérez de ces problèmes ou si vous présentez des symptômes autres que ceux répertoriés dans tableau.

PhénomèneCauseContre-mesuresRéférence
Ne pas être allumé	Pour une alimentationPoE• Le câble réseau estconnecté au périphériqued'alimentation pourPoE (IEEE 802.3af)• Certains dispositifs d'alimentation pouvant connecter plusieurs terminaux PoE ne fourniront d'alimentation si l'alimentation totale dépasse la limite.	Vérifiez s'il est connecté.?• Reportez-vous au manuel d'utilisation du système d'alimentation PoE. pas	Installation
Le voyant LINK no s'allume pas en oranget-il correctement lorsque le câble rése connecté. est connecté.	•Le câble Ethernet connecté à la machine. •Le hub ou le routeur auquel la machine connectée fonctionne-t-il correctement ? •Le câble Ethernet connecté à la machine est-il cassé ?	•Connectez correctement le câble Ethernet. Vérificz que votre est routeur fonctionne correctement. •Remplacez par un cadre câble Ethernet.	- hub
Le voyant SD ERRON s'allume en rouge.	Èrne erreur de lecture/écriture de carte mémoire SD s'est produite. Une carte mémoire anormale est-elle insérée ?	Remplacez la carte mémoire SD par une carte normale.	-
Le retrait du boîtie la vérification de l'écran peuvent révé des ombres dans le quatre coins.	Selen la position du caoutchouc de protection contre la lumière sur l'objectif peut apparaître sur l'écran de prise de	Si le boîtier est fixé à la caméra, le caoutchouc de protection contre la lumière revient à sa position normale. Ce n'est. pas un problème avec la caméra.	-

PhénomèneCause	Contre-mesuresRéférence
Des points ou des barres blanches peuvent apparaître s l’écran lors de la de vue en noir et à l’aide d’une lumière LED IR.	Lors du réglage de l’angle d’image de caméra, la lumière prise peut être réfléchde boîtier de caméra à environ 70° -85 ° d’inclinaison et 50° -100 ° YAW et peut être réfléchie dans la vidéo.	Réglez TILT à moins de 70 degrés ou YAW à incîns de 50 degrés pour éviter les effêts de reflets.

6.16 Précautions d'utilisation

- Ne touchez pas directement les lentilles ou les couvercles du dôme.

S'il est sale, la qualité de l'image peut se détériorer.

- Impact sur l'image/la qualité de l'image

La qualité de l'image peut se détériorer ou l'image peut être difficile à voir dans le d'installation ci-dessous.

- Lorsque les gouttes de pluie adhèrent aux couvertures du dôme pendant la pluie

- Lorsque la neige adhère aux couvertures du Dôme en raison du vent lors de l'acc de neige (le degré d'adhérence de la neige dépend de la quantité de neige tombée qualité de la neige)

- Contamination des couvercles du dôme due à la poussière en suspension dans l'air gaz d'échappement des automobiles

- À propos du microphone intégré

- Si de l'eau adhère à l'ouverture du microphone intégré, le volume sonore peut bais Laissez-le sécher complètement avant utilisation.

- Lors du nettoyage de l'ouverture du microphone intégré, ne le collez pas avec un pointu. Le non-respect de cet avertissement peut entraîner un échec.

• N'appliquez pas de chocs violents aux couvercles du Dôme.

Dans le cas contraire, des dommages ou des inondations pourraient en résulter.

- Batteries

La batterie est intégrée à l'apparcil. Ne laissez pas la batterie dans un environnement une chaleur excessive provenant du soleil ou du feu.

• Si la machine n'est plus utilisée, ne la laissez pas sans surveillance et doit être ret

• Logiciels open source

• Ce produit comprend des logiciels open source sous licence GNU General Public Lic (GPL), GNU Lesser General Public License (LGPL) et autres.

• Vous pouvez obtenir le code source de ce logiciel et le reproduire, le distribuer d modifier conformément à la GPL ou à la LGPL.
• Pour plus d'informations sur les licences pour les logiciels open source et le code reportez-vous à la page [Support] [Pour plus d'informations sur les logiciels OSS uti dans ce système] dans le menu de configuration de l'ordinateur pour afficher les inf affichées.
• Veuillez noter que vous ne pouvez pas répondre aux questions sur le code source.

- droits d'auteur

À l'exception des logiciels open source sous licence GPL/LGPL ou autre, les transfert copie, le désassemblage, la décompilation et l'ingénierie inverse des logiciels contenus da produit sont interdits. De plus, tout acte d'exportation qui viole les lois et réglementa d'exportation de tous les logiciels inclus dans ce produit est interdit.

- Pour les marques et marques déposées

• Microsoft, Windows, Windows Media, Internet Explorer, Microsoft Edge et ActiveX sor marques déposées ou des marques commerciales de Microsoft Corporation aux États-Un et dans d'autres pays.
• Intel, Intel Core est une marque commerciale d'Intel Corporation ou de ses filiales États-Unis et/ou dans d'autres pays.
• Adobe, Acrobat Reader et Adobe Reader sont des marques commerciales d'Adobe.
• Le logo microSDXC est une marque commerciale de SD-3C, LLC.
• iPad et iPhone sont des marques commerciales d'Apple Inc. déposées aux États-Unis dans d'autres pays.
• Android et Google Chrome sont des marques commerciales de Google LLC.
• Firefox est une marque commerciale de la Fondation Mozilla aux États-Unis et dans d'autres pays.
• Les autres noms de sociétés et noms de produits décrits dans ce manuel sont des commerciales ou des marques déposées de chaque société.

6.17 Clause de non-responsabilité

EN AUCUN CAS, i-PRO Co., Ltd. NE SERA RESPONSABLE ENVERS TOUTE PAR OU TOUTE PERSONNE, À L'EXCEPTION DU REMPLACEMENT OU DE L'ENTRETIER RAISONNABLE DU PRODUIT, DANS LES CAS, Y COMPRIS MAIS SANS LIMITATION CI-DESSOUS :

1. TOUTE PERTE OU DOMMAGE, Y COMPRIS SANS LIMITATION, DIRECTS OU INDIRECTS, SPÉCIAUX, CONSÉCUTIFS OU EXEMPLAIRES, DÉCOULANT DE OU LIÉS AU PRODUIT ;

2. TOUT INCONVENANCE, PERTE OU DOMMAGE CAUSÉ PAR UNE UTILISATION INAPPROPRIÉE OU UN FONCTIONNEMENT NÉGLIGENT DE L'UTILISATEUR ;

3. TOUS LES DYSFONCTIONNEMENT OU PROBLÈMES PROVENANT D'UN DÉMONTAGE, D'UNE RÉPARATION OU D'UNE MODIFICATION NON AUTORISÉE DU PRODUIT PAR L'UTILISATEUR, QUELLE QUE SOIT LA CAUSE DU DYSFONCTIONNEMENT OU DU PROBLEME ;

4. INCONVENIENCE OU TOUTE PERTE SURVENANT LORSQUE LES IMAGES NE SONT PAS AFFICHÉES, EN RAISON DE TOUTE RAISON OU CAUSE, Y COMPR TOUTE DÉFAILLANCE OU PROBLÈME DU PRODUIT ;

5. TOUT PROBLÈME, INCONVENIENTS CONSÉCUTIFS, OU PERTE OU DOMMAGE, RÉSULTANT DU SYSTÈME COMBINÉ PAR DES APPAREILS DE TIERS ;

6. TOUTE RÉCLAMATION OU ACTION POUR DOMMAGES PROVOQUÊS PAR UNE PERSONNE OU ORGANISATION EN TANT QUE SUJET PHOTOGRAPHIÉ EN RAISC D'UNE VIOLATION DE LA CONFIDENTIALITÉ CONCERNANT L'IMAGE DE LA CAMÉRA D'ASURVEILLANCE OU LES DONNÉES SAUVEGARDÉES, POUR QUELQUE RAISON (Y COMPRIS L'UTILISATION LORSQUE L'AUTHENTIFICATION DE L'UTILISATEUR SUR L'ÉCRAN DE PARAMÈTRE D'AUTHENTIFICATION EST DÉSACTIVÉE) , DEVENIR PUBLIC OU ÊTRE UTILISÉ À TOUT FIN ;

7. PERTE DE DONNÉES ENREGISTRÉES CAUSÉE PAR TOUTE PANNE (Y COMPRIS L'INITIALISATION DU PRODUIT EN RAISON DE L'OUBLI D'INFORMATIONS D'AUTHENTIFICATION TELLES QUE UN NOM D'UTILISATEUR ET UN MOT DE PASSE).

Limitation de responsabilité

CETTE PUBLICATION EST FOURNIE « EN L'ÉTAT » SANS GARANTIE D'AUCUNE SORTE, EXPRESSE OU IMPLICITE, Y COMPRIS MAIS SANS LIMITATION, LES GARANT

IMPLICITES DE QUALITÉ MARCHANDE, D'ADAPTATION À UN USAGE PARTICULIER O DE NON-VIOLATION DES DROITS D'UN TIERS.

CETTE PUBLICATION PEUT CONTENIR DES INEXACTITUDES TECHNIQUES OU DES ERREURS TYPOGRAPHIQUES. DES CHANGEMENTS SONT AJOUTÉS AUX INFORMATIONS PRÉSENTÉES, À TOUT MOMENT, POUR L'AMÉLIORATION DE CETTE PUBLICATION ET/OU DU(S) PRODUIT(S) CORRESPONDANT(S).

6.18 RELATION RÉSEAU

Cet équipement étant connecté au réseau, il peut être endommagé comme suit.

① Fuite ou fuite d'informations via la machine

② Exploitation malveillante de l'Avion par un tiers malveillant

③ Interférence ou arrêt de l'Avion par un tiers malveillant

Afin de prévenir de tels dommages, prenez des mesures de sécurité du réseau adéquates, notamment les mesures suivantes sous la responsabilité du client.

- Utilisez la machine sur un réseau sécurisé utilisant des pare-feu, etc.

- Confirmez que les virus informatiques et les programmes malveillants sont régulièrement vérifiés et exterminés lorsque l'ordinateur est connecté au système.

- Utilisez l'authentication des utilisateurs, définissez des noms d'utilisateur et des mots d'passes et limitez les utilisateurs pouvant se connecter pour vous protéger contre les a non autorisées.

- Pour empêcher les données d'image, les informations d'authentication (nom d'utilisateur, de passe), les informations de courrier d'alarme, les informations du serveur FTP, les informations du serveur DDNS, etc., d'être divulguées sur le réseau, des mesures telles restriction de l'accès par authentification de l'utilisateur sont mises en œuvre.

- Tous les navigateurs doivent être fermés après l'accès administrateur à la machine.

- Le mot de passe de l'administrateur est modifié périodiquement. De plus, les informatic d'authentication (nom d'utilisateur, mot de passe) doivent être stockées de manière appropriée afin qu'elles ne soient pas visibles par des tiers.

- N'installez pas l'équipement ou les câbles dans un endroit où ils peuvent être facilement détruits.
