MPG Z890 CARBON WIFI - Carte mère MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	MSI
Modèle	MPG Z890 CARBON WIFI
Chipset	Intel Z890
Socket processeur	LGA1851
Format	ATX (305 x 244 mm)
Poids	1,5 kg
Alimentation requise	Alimentation ATX avec connecteurs 24 broches + 8+8 broches CPU
Mémoire RAM supportée	DDR5, jusqu'à 256 Go (4 slots)
Slots d'extension	3x PCIe 5.0 x16, 1x PCIe 4.0 x1
Stockage	4x M.2 Gen5, 6x SATA 6 Gbps
Réseau	Wi-Fi 7, Bluetooth 5.4, LAN 2.5G
Audio	Realtek ALC4082 7.1 canaux
Connecteurs USB arrière	USB 3.2 Gen2x2 Type-C, USB 3.2 Gen2, USB 2.0
Alimentation CPU (phases)	16+1+1 phases (90A)
Éclairage RGB	Mystic Light, compatible adressable
Garantie	3 ans
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Protection ESD, double BIOS, circuit imprimé renforcé
Réparabilité / pièces détachées	Pieces disponibles via service après-vente MSI

FOIRE AUX QUESTIONS - MPG Z890 CARBON WIFI MSI

Quel type de mémoire RAM est compatible avec la MSI MPG Z890 CARBON WIFI ?

Cette carte mère supporte la mémoire DDR5 (Double Data Rate 5) jusqu'à 256 Go avec quatre slots, compatible avec les profils XMP 3.0 pour l'overclocking.

Quel socket processeur utilise la MSI MPG Z890 CARBON WIFI ?

Le socket est le LGA1851, conçu pour les processeurs Intel Core de 15e génération (Arrow Lake).

Quels sont les emplacements M.2 disponibles et leur vitesse ?

La carte mère dispose de 4 emplacements M.2 dont trois supportant le PCIe 5.0 x4 et un en PCIe 4.0 x4, pour des vitesses de transfert allant jusqu'à 32 GT/s.

Comment mettre à jour le BIOS de la MSI MPG Z890 CARBON WIFI ?

Vous pouvez mettre à jour le BIOS via l'utilitaire M-FLASH intégré dans le BIOS, ou via MSI Center sous Windows. Il est recommandé de télécharger la dernière version depuis le site MSI.

La carte mère dispose-t-elle du Wi-Fi et du Bluetooth ?

Oui, elle intègre un module Wi-Fi 7 (802.11be) et Bluetooth 5.4 avec antenne externe.

Quels sont les connecteurs d'alimentation CPU nécessaires ?

Cette carte mère nécessite deux connecteurs EPS 12V 8 broches (un 8+4 ou 8+8 selon l'alimentation) en plus du connecteur ATX 24 broches principal.

La MSI MPG Z890 CARBON WIFI supporte-t-elle le PCIe 5.0 ?

Oui, elle offre trois slots PCIe 5.0 x16 (un en mode x16, deux en x8/x4) et un slot PCIe 4.0 x1.

Comment nettoyer ma carte mère en toute sécurité ?

Utilisez un chiffon doux, sec et non pelucheux. Évitez les liquides et l'air comprimé à haute pression. Débranchez l'alimentation avant tout nettoyage.

Où puis-je trouver des pièces détachées pour cette carte mère ?

Contactez le service après-vente MSI ou un revendeur agréé. MSI propose également un programme de réparabilité pour les composants comme les connecteurs ou le dissipateur.

Quelle est la garantie de la MSI MPG Z890 CARBON WIFI ?

MSI offre une garantie de 3 ans (selon la région). Enregistrez votre produit sur le site MSI pour activer la garantie.

MODE D'EMPLOI MPG Z890 CARBON WIFI MSI

Guide d'utilisation

Table des matières

Démarrage rapide....4

Caractéristiques ....16

Fonctions spéciales ....20

Contenu 21

Connecteurs du panneau arrière 22

Tableau d'état LED du port LAN 2,5 Gb/s 24

Tableau d'état LED du port LAN 5 Gb/s....24

Connexion des prises audio 25

Installation de l'antenne....27

Vue d'ensemble des composants ....28

Socket CPU.... 29

Slots DIMM DDR5.... 31

PCI_E1\~3 : Slots d'extension PCIe 33

M2_1\~5 : Slots M.2 (Clé M) 36

SATA1\~4 : Connecteurs SATA 6 Gb/s.... 43

JAUD1 : Connecteur audio avant 43

JFP1, JFP2 : Connecteurs du panneau avant.... 44

CPU_PWR1\~2, ATX_PWR1, PCIE_PWR1 : Connecteurs d'alimentation ..... 45

JCI1 : Connecteur d'intrusion châssis .... 46

JUSB5 : Connecteur USB Type-C 20 Gb/s du panneau avant .... 47

JUSB3\~4 : Connecteurs USB 5 Gb/s.... 47

JUSB1\~2 : Connecteurs USB 2.0....48

JTPM1 : Connecteur du module TPM.... 48

CPU_FAN1, PUMP_SYS1, SYS_FAN1\~5 : Connecteurs de ventilateur ...... 49

W_FLOW1 : Connecteur de débitmètre d'eau.... 50

JOC_FS1 : Cavalier de démarrage sécurisé .... 50

T_SEN_1 : Connecteur de capteur thermique.... 51

JTBT5_1 : Connecteur de carte d'extension Thunderbolt™ 5 .... 51

JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS) 52

JRGB1 : Connecteur LED RGB.... 53

JARGB_V2_1\~3 : Connecteurs LED A-RAINBOW V2 (ARGB Gen2) 54

JAF_2 : Connecteur EZ Conn V2 56

LED embarquées....58

EZ Debug LED 58

JPWRLED1 : Indicateur LED de l'entrée d'alimentation .... 58

LED_SW1 : Contrôle EZ LED.... 58

EZ Digi-Debug LED 59

Phase de démarrage....59

Tableau du Debug Code LED 59

Installer le système d'exploitation, les pilotes et MSI Center ....66

Installer les pilotes avec MSI Driver Utility Installer 67

Guide d'utilisation de MSI Center.... 69

UEFI BIOS....70

Configuration du BIOS....71

Entrer dans la configuration du BIOS 72

Réinitialiser le BIOS 73

Mettre le BIOS à jour 73

Schéma fonctionnel ....75

Ce guide de démarrage rapide fournit des illustrations claires pour vous aider à installer la carte mère. Des démonstrations vidéo sont également disponibles pour certaines installations. Cliquez sur l'URL fournie pour visionner ces vidéos sur le navigateur web de votre téléphone ou de votre tablette. Vous pouvez également scanner le code QR pour accéder directement à la vidéo.

Outils de préparation et composants

Ventilateur de processeur LGA1851

Informations de sécurité

- Les composants dans l'emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous.

- Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l'ordinateur ne reconnaisse pas le composant et que le démarrage échoue.

- Veuillez tenir la carte mère par les bords pour éviter de toucher les composants sensibles.

- Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n'avez pas de bracelet antistatique, touchez un objet métallique relié à la terre avant de manipuler la carte mère afin de vous décharger de votre charge statique. Touchez régulièrement l'objet métallique pendant toute la manipulation.

- Tant que la carte mère n'est pas installée, conservez-la dans un récipient protégé contre les ondes électrostatiques ou sur une couche antistatique.

- Avant de démarrer l'ordinateur, vérifiez si toutes les vis et les composants métalliques sont bien fixés sur la carte mère ou ailleurs dans le boîtier de l'ordinateur.

- Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.

- Si vous avez besoin d'aide pendant l'installation, veuillez consulter un technicien informatique certifié.

- Avant d'installer les composants d'ordinateur, veuillez toujours mettre hors tension et débrancher le cordon d'alimentation.

- Gardez ce manuel pour références futures.

- Protégez ce manuel contre l'humidité.

- Avant de brancher le bloc d'alimentation sur la sortie électrique, veuillez vous assurer que la tension de la sortie électrique est bien égale à celle du bloc d'alimentation.

- Placez le cordon d'alimentation de façon à éviter que l'on marche dessus. Ne posez rien sur le cordon d'alimentation.

- Veuillez prêter attention à toutes les alertes et remarques indiquées sur la carte mère.

- Dans un cas comme ci-dessous, faites appel au service autorisé pour vérifier votre carte mère :

• Un liquide a pénétré dans l'ordinateur.
• La carte mère a été exposée à l'humidité.
• La carte mère ne fonctionne pas comme indiqué dans les instructions.
• La carte mère est tombée par terre et a été endommagée. • La carte mère est cassée.

- Ne pas mettre la carte mère dans un environnement dont la température est supérieure à 60 °C (140 °F) sous peine de l'endommager.

Avertissement pour l'installation des entretoises

Pour éviter d'endommager la carte mère, il est interdit d'installer des entretoises inutiles entre le circuit de la carte mère et le boîtier de l'ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l'arrière de la carte mère (comme indiqué ci-dessous) pour servir d'avertissement à l'utilisateur.

Zone de protection

Une peinture protectrice est présente autour de chaque trou de vis pour éviter que les pièces ne soient rayées.

* Les illustrations ci-dessus sont données à titre de référence seulement et peuvent varier selon la carte mère que vous avez achetée.

Installation d'un processeur

Installation de la mémoire DDR5

- https://msi.gm/S647FF99

Connexion du panneau avant

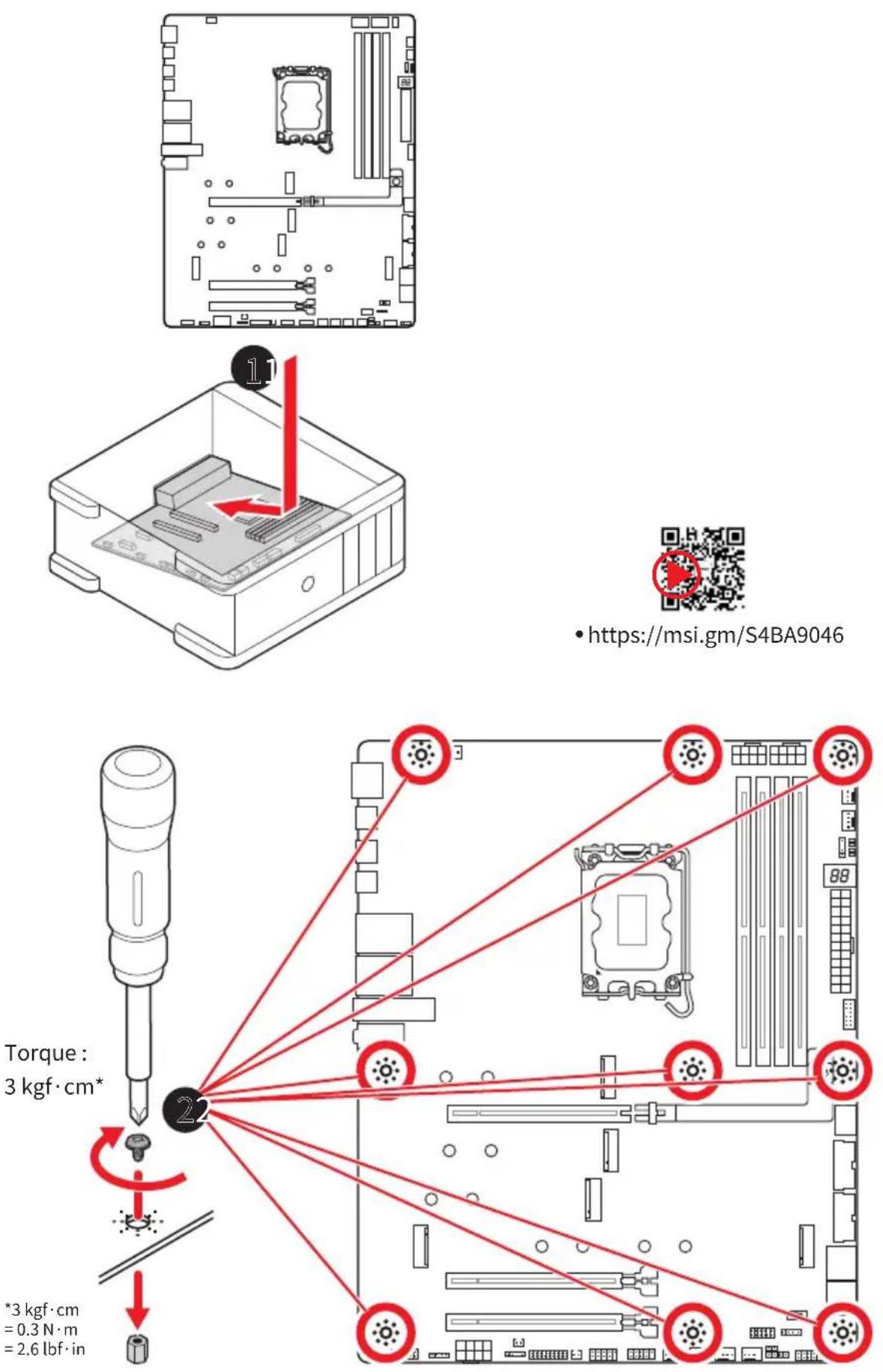

Installation de la carte mère - https://msi.gm/S4BA9046

Connexion des connecteurs d'alimentation

Installation des disques SATA

- https://msi.gm/S9369131

Installation d'une carte graphique

- https://msi.gm/S6B36811

Connexion des périphériques

CPU	•Support des processeurs Intel® CoreTM Ultra (Série 2)*•Socket LGA1851* Veuillez vous rendre sur le site www.msi.com pour obtenir la dernière liste des modèles supportés à mesure que de nouveaux processeurs sont introduits sur le marché.
Chipset Chipset Intel®	Z890
Mémoire	•4 x slots pour mémoire DDR5*, support jusqu'à 256 Go**•Support Vitesse Intel® POR et Vitesse JEDEC•Support de l'overclocking de la mémoire et Intel® XMP 3.0•Support mémoire dual channel à double contrôleur•Support non-ECC, mémoire un-buffered•Support CUDIMM* Les slots DIMM de cette carte mère n'ont qu'un seul loquet.** La compatibilité de la mémoire et les vitesses supportées peuvent varier en fonction de la configuration du processeur et de la mémoire. Pour des informations détaillées, veuillez vous référer à la liste de compatibilité de la mémoire disponible sur la page Support du produit ou visitez le site https://fr.msi.com/support/.
Slots d' extension	•3 x slots PCIe x16•Le slot PCI_E1 supporte jusqu'à PCIe 5.0 x16 (depuis CPU)*•Support de l'ajustement du BIOS à x8+x4+x4•Le slot PCI_E2 supporte jusqu'à PCIe 5.0 x8 (depuis CPU)*•Support de l'ajustement du BIOS à x4+x4•Le slot PCI_E3 supporte jusqu'à PCIe 4.0 x4 (depuis chipset Z890)**
Sorties vidéo intégrées	•1 x port HDMITM 2.1 avec FRL, supportant une résolution maximum de 4K 120 Hz ou 8K 60 Hz*/ **•2 x ports ThunderboltTM 4 supporte DisplayPort 2.1 sur USB Type-C®, avec une résolution maximale de 4K 120 Hz / 8K 60 Hz*/*** Disponible uniquement pour le processeur avec puce graphique intégrée.** Les caractéristiques des cartes graphiques peuvent varier en fonction du processeur installé.
Ports SATA	•4 x ports SATA 6 Gb/s (depuis chipset Z890)

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente

Slots SSD M.2	5 x slots M.2 (Clé M)Slot M2_1 (depuis CPU)Support jusqu'à PCIe 5.0 x4Support des périphériques de stockage 2260/2280Slot M2_2 (depuis CPU)Support jusqu'à PCIe 4.0 x4Support des périphériques de stockage 2260/2280Slots M2_3 (depuis chipset Z890)Support jusqu'à PCIe 4.0 x4Support des périphériques de stockage 2260/2280Slot M2_4 (depuis chipset Z890)Support jusqu'à PCIe 4.0 x4Support des périphériques de stockage 2260/2280/22110Slot M2_5 (depuis chipset Z890)Support jusqu'à PCIe 4.0 x4Support jusqu'à SATA 6 Gb/sSupport des périphériques de stockage 2260/2280
RAID	Support RAID 0, RAID 1, RAID 5 et RAID 10 pour les périphériques de stockage SATASupport RAID 0, RAID 1, RAID 5 et RAID 10 pour les périphériques de stockage M.2 NVMe
Audio	Realtek® ALC1220P CodecAudio haute définition 7.1Support sortie S/PDIF
LAN	1 x contrôleur Intel® Killer E5000B 5Gbps LAN1 x contrôleur Intel® I226V 2.5Gbps LAN
Wi-Fi et Bluetooth®	Wi-Fi 7Le module sans-fil est pré-installé dans le slot M.2 (Clé E)Support MU-MIMO TX/RX, 2,4 GHz / 5 GHz / 6 GHz* (320 MHz) jusqu'à 5,8 Gb/sSupport 802.11 a/b/g/n/ac/ax/beSupport Bluetooth® 5.4**, MLO, 4KQAM* Le support de la bande 6 GHz peut dépendre des réglementations de chaque pays et le Wi-Fi 7 sera disponible dans Windows 11 24H2.** La version Bluetooth peut être mise à jour. Veuillez vous référer au site internet du fournisseur de la puce Wi-Fi pour plus de détails. La norme Bluetooth 5.4 sera disponible dans Windows 11 24H2.

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente

Connecteurs d' alimentation	•1 x connecteur d' alimentation principal ATX à 24 broches•2 x connecteurs d' alimentation +12 V à 8 broches•1 x connecteur d' alimentation PCIe à 8 broches
Connecteurs USB internes	•1 x port USB Type-C 20 Gb/s du panneau avant avec Power Delivery (depuis chipset Z890)• Support de la charge rapide jusqu'à 27 W•2 x connecteurs USB 5 Gb/s (depuis GL3523)• Support de 4 autres ports USB 5 Gb/s•2 x connecteurs USB 2.0 (depuis GL850G)• Support de 4 autres ports USB 2.0
Connecteurs de ventilateur	•1 x connecteur de ventilateur CPU à 4 broches•1 x connecteur ventilateur système/pompe 4 broches•5 x connecteurs de ventilateur système à 4 broches
Connecteurs système	•1 x connecteur audio avant•2 x connecteurs du panneau système•1 x connecteur d' intrusion châssis•1 x connecteur à 3 broches pour système de watercooling•1 x connecteur de capteur thermique à 2 broches•1 x connecteur du module TPM•1 x connecteur EZ Conn V2 (JAF_2)•1 x connecteur TBT5_U4
Cavalier	•1 x cavalier Clear CMOS•1 x cavalier OC Safe Boot BIOS
Interrupteur	•1 x interrupteur de commande EZ LED
Fonctions LED	•1 x connecteur LED RGB à 4 broches•3 x connecteurs LED A-RAINBOW V2 (ARGB Gen2) à 3 broches•4 x EZ Debug LED•1 x EZ Digi-Debug LED•1 x connecteur démo LED

Suite du tableau sur la page suivante

Suite du tableau sur la page précédente

Connecteurs du panneau arrière et autres	1 x bouton Clear CMOS1 x bouton Flash BIOS1 x bouton intelligent1 x port LAN (RJ45) 2,5 Gb/s1 x port LAN (RJ45) 5 Gb/s2 x ports ThunderboltTM 4 USB-C (depuis CPU)Chaque port peut connecter à la chaîne jusqu'à trois périphériques Thunderbolt 4 ou cinq périphériques Thunderbolt 3.1 x port USB Type-C 10 Gb/s (depuis chipset Z890)2 x ports USB Type-A 10 Gb/s (depuis chipset Z890)8 x ports USB Type-A 10 Gb/s (depuis RTS5420)2 x connecteurs d'antenne Wi-Fi2 x prises audio1 x connecteur Sortie S/PDIF optique
Contrôleur E/S Contrôleur NUVOTON NCT6687D-M
Moniteur système	Détection de la température CPU/Système/ChipsetDétection de la vitesse du ventilateur CPU/Système/PompeContrôle de la vitesse du ventilateur CPU/Système/Pompe
Dimensions	Format ATX244 mm x 305 mm (9,6" x 12")
Fonctions BIOS	1 x flash 256 MbUEFI AMI BIOSACPI 6.5, SMBIOS 3.7Multilingue
Logiciel	PilotesMSI CenterAcrobatAdobe Creative CloudAIDA64 Extreme - MSI EditionCPU-Z MSI GAMINGMSI App Player (BlueStacks)Norton 360Intel Extreme Tuning UtilityIntel Killer Networking

Fonctions spéciales

MSI Center

• MSI AI Engine
• Game Highlights
• Mystic Light
• Ambient Link
• Frozr AI Cooling • LAN Manager
• User Scenario
• Cooling Wizard
• True Color
• MSI Companion
• System Diagnosis
• Super Charger +
• Live Update
• Hardware Monitoring

EZ DIY

• EZ M.2 Shield Frozr II - EZ M.2 Clip II - EZ PCIe Release - Bouton Flash BIOS - Bouton Clear CMOS • Pre-installed I/O Shield - EZ Antenna - EZ Front Panel Cable - EZ Conn-Design • PCI-E Steel Armor II - EZ LED - EZ LED Control - EZ Digi-Debug LED

Caractéristiques du refroidissement

• Extended Heatsink Design • EZ Magnetic M.2 Shield Frozr II
• K7 MOSFET thermal pad / Extra choke pad
• Fan headers (CPU + SYSTEM + Combo (PUMP + SYSTEM))
• Wavy Fin Design
• Cross Heatpipe

Support du rétroéclairage

• Mystic Light Extension (RGB) • Mystic Light Extension (ARGB V2) - Prise en charge des périphériques ambiants

BIOS

• Click BIOS X
• AI Boost • Préréglage de performance

Contenu

Vérifiez tous les articles dans l'emballage de votre carte mère. L'emballage doit contenir :

Carte mère

- 1 x carte mère

Documentation

• 1 x guide d'installation rapide
• 1 x avis réglementaire de l'Union européenne

Application

- 1 x clé USB

Câbles

• 2 x câbles SATA
• 1 x câble d'extension RGB 1 vers 2
• 1 x câble d'extension ARGB • 1 x câble EZ Front Panel Cable • 1 x câble EZ Conn 1 vers 3 (V2)

Accessoires

• 1 x antenne Wi-Fi EZ • 1 x autocollant de câble - 1 x clip EZ M.2 II • 1 x EZ M.2 Clip II Remover

Veuillez contacter votre revendeur si un des éléments ci-dessus est endommagé ou manquant.

Connecteurs du panneau arrière

Élément Description
1 Port USB	Type-A 10 Gb/s (depuis chipset Z890)
2	Port USB Type-A 10 Gb/s (depuis chipset Z890)•Port Flash BIOS
3 Port USB	Type-A 10 Gb/s (depuis RTS5420)
4	Bouton Flash BIOS - Veuillez vous référer à la page 75 pour la mise à jour du BIOS avec le bouton Flash BIOS.
5	Bouton Clear CMOS - Éteignez votre ordinateur. Appuyez sur le bouton Clear CMOS pendant 5 à 10 secondes pour réinitialiser le BIOS aux valeurs par défaut.
6	Bouton intelligent - quatre fonctions pour le bouton intelligent. Veuillez vous référer au manuel du BIOS pour plus de détails sur la sélection de la fonction du bouton intelligent.•Réinitialiser (défaut) - appuyez sur le bouton intelligent pour réinitialiser le système.•Mystic Light on/off - appuyez sur le bouton intelligent pour allumer/éteindre toutes les LED embarquées. Le mode de fonction Mystic Light on/off est indisponible lorsque l’interrupteur LED_SW1 (Contrôle EZ LED) est paramétré sur OFF.•Démarrage securisé - appuyez sur le bouton intelligent et maintenez-le enfoncé pour démarrer le système simultanément en mode de démarrage sécurisé. Le système démarrera par défaut et abaissera le mode PCIe associé au processeur.•Ventilateur Turbo - appuyez sur le bouton intelligent pour synchroniser la vitesse de tous les ventilateurs. La vitesse du ventilateur peut être synchronisée avec la pleine vitesse ou la vitesse par défaut.
7 Port LAN	2,5 Gb/s
8 Port LAN	5 Gb/s
9 Connecteurs d’ antenne Wi-Fi
10 Prises audio
11	Port HDMITM HDMITM
12	Ports ThunderboltTM 4 USB-C (depuis CPU)Support DisplayPort sur USB Type-C®Chaque port peut connecter à la chaîne jusqu’ à trois périphériques Thunderbolt 4 ou cinq périphériques Thunderbolt 3.
13 Port USB Type-C 10 Gb/s (depuis chipset Z890)
14 Port USB Type-A 10 Gb/s (depuis RTS5420)
15 Connecteur Sortie S/PDIF optique

Tableau d'état LED du port LAN 2,5 Gb/s

LED indiquant la connexion et LED indiquant la vitesse l'activité

LED indiquant la connexion et l’activité LED indiquant la vitesse
État Description État Speed
Éteint Pas de connexion Éteint 10 Mb/s
Jaune clignotant lentement	Connexion correcte Vert 100 Mb/s / 1 Gb/s
Jaune clignotant rapidement	Activité en cours Orange 2,5 Gb/s

Tableau d'état LED du port LAN 5 Gb/s

LED indiquant la connexion et LED indiquant la vitesse l'activité

LED indiquant la connexion et l’activité		LED indiquant la vitesse
État Description État Speed
Éteint	Pas de connexion Éteint 10 Mb/s
Jaune clignotant lentement	Connexion correcte	Vert 100 Mb/s / 1 Gb/s / 2,5 Gb/s
Jaune clignotant rapidement	Activité en cours	Orange 5 Gb/s

Connexion des prises audio

Illustration expliquant la connexion d'un casque et d'un microphone aux prises audio

Illustration expliquant la connexion des haut-parleurs stéréo aux prises audio

Illustration expliquant la connexion des haut-parleurs 4 canaux aux prises audio

Illustration expliquant la connexion des haut-parleurs 5.1 canaux aux prises audio

Illustration expliquant la connexion des haut-parleurs 7.1 canaux aux prises audio.

Installation de l'antenne

1. Combinez l'antenne avec la base.
2. Insérez fermement les deux câbles d'antenne aux connecteurs d'antenne Wi-Fi comme indiqué ci-dessous.

1. Placez l'antenne aussi haut que possible pour obtenir un meilleur signal.

Vue d'ensemble des composants

Socket CPU

Le socket LGA1851 est conçu pour les processeurs Intel. Il s'agit d'un socket LGA (Land Grid Array) à 1851 broches. Il n'est pas compatible avec les générations de processeurs Intel® précédentes.

Installation du processeur dans le socket LGA1851

Sur le processeur LGA1851, vous remarquerez deux encoches servant d'indicateur pour placer le processeur dans la bonne position. Le triangle doré correspond à la broche 1 du processeur.

Pour installer le processeur, alignez les deux encoches du socket LGA1851 avec les deux encoches correspondantes du processeur.

Distance entre le centre du socket CPU et le slot DIMM le plus proche.

Important

• Veuillez noter que les sockets LGA1851 et LGA1700 ont des configurations physiques et des dispositions de broches différentes. Avant l'installation, assurez-vous que votre processeur est compatible avec le socket LGA1851. Une installation incorrecte peut endommager le processeur, le socket et la carte mère. N'installez pas un processeur conçu pour les sockets LGA1155, LGA1156, LGA1151, LGA1200 et LGA1700 sur le socket LGA1851.
• Assurez-vous que la carte mère et le bloc d'alimentation sont éteints et débranchez toujours le cordon d'alimentation de la prise électrique avant d'installer ou de retirer le processeur.
• Veuillez garder le capot de protection du processeur après l'installation du processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n'acceptera pas les cartes mères dont le capot de protection aura été retiré.
• Quand le processeur n'est pas installé, protégez toujours les broches du socket CPU avec le couvercle dédié.
• Le processeur ne peut s'insérer que dans un seul sens, ne le forcez donc pas. Placez délicatement le processeur dans le socket sans exercer de pression excessive.
• Veuillez manipuler le processeur par les bords uniquement. Évitez de toucher les broches ou la surface du processeur. Tout endommagement des broches peut entraîner la panne du processeur.
• Lors de l'installation d'un processeur, n'oubliez pas d'installer un ventilateur pour processeur. Un ventilateur de processeur est nécessaire pour protéger le processeur contre la surchauffe et maintenir la stabilité du système.
• Veuillez installer le système de refroidissement du processeur conformément aux instructions du fabricant. Assurez-vous qu'il est bien fixé au processeur et à la carte mère pour garantir une bonne dissipation de la chaleur.
• La surchauffe peut facilement endommager le processeur et la carte mère. Assurez-vous toujours que le système de refroidissement fonctionne correctement pour protéger le processeur de la surchauffe. Assurez-vous d'appliquer une couche de pâte thermique (ou adhésif thermique) entre le processeur et le système de refroidissement afin d'améliorer la dissipation de la chaleur.
• Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer l'overclocking. Prenez note que l'utilisation au-delà des caractéristiques du constructeur n'est pas recommandée. MSI® ne garantit pas les dommages et risques causés par les utilisations non prévues dans les spécifications du produit.

Slots DIMM DDR5

Le slot DIMM DDR5 est un connecteur dédié conçu pour accueillir des modules de mémoire DDR5 (Double Data Rate 5). Il s'agit de la norme la plus récente en matière de mémoire informatique, qui offre des vitesses de transfert de données plus rapides et une plus grande efficacité.

Recommandation d'installation du module de mémoire

Veillez à toujours insérer un module de mémoire dans le slot DIMMA2 en premier.

- Les slots DIMM de cette carte mère n'ont qu'un seul loquet. Faites attention lorsque vous installez ou retirez les modules de mémoire pour éviter d'endommager les slots.

- Alignez l'encoche du module DDR5 sur l'encoche du slot de mémoire afin de garantir une orientation correcte. Ne forcez pas le module dans le slot. Il devrait s'insérer facilement s'il est correctement aligné.

- Pour garantir la stabilité du système en mode double canal, assurez-vous d'installer des modules de mémoire du même type, de même nombre et de même densité.

- Certaines mémoires peuvent fonctionner à une fréquence réduite par rapport à la valeur indiquée lors de l'overclocking car la fréquence d'opération de la mémoire dépend du Serial Presence Detect (SPD). Rendez-vous dans le BIOS et choisissez DRAM Speed pour régler la fréquence de la mémoire si vous voulez la faire fonctionner à la fréquence indiquée ou à une fréquence plus élevée.

- Il est recommandé d'utiliser un système de refroidissement de mémoire plus efficace lors de l'installation de tous les modules DIMM ou d'un overclocking.

- La stabilité et la compatibilité du module de mémoire lors de l'overclocking dépendent du processeur et des périphériques installés.

- Veuillez vous référer au site www.msi.com pour plus d'informations sur la mémoire compatible.

PCI_E1\~3 : Slots d'extension PCIe

Les slots d'extension PCI Express (PCIe) sont utilisés pour connecter des cartes d'extension à la carte mère. Ces cartes peuvent apporter des fonctions supplémentaires à votre ordinateur, telles que des fonctions graphiques, de connexion ou de stockage.

Important

• Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI pour supporter son poids et pour éviter la déformation du slot.
• Si vous choisissez d'installer une seule carte d'extension PCIe x16, nous vous recommandons d'utiliser le slot PCI_E1 pour profiter de performances optimales.
• Veillez à toujours mettre l'ordinateur hors tension et à débrancher le cordon d'alimentation avant d'installer les cartes d'extension. Référez-vous à la documentation des cartes d'extension pour vérifier si un composant ou un logiciel doit être modifié.

Installation d'une carte graphique dans le slot PCI_E1

1. Assurez-vous que le bouton de libération EZ PCIe est en position verrouillée. S'il est en position déverrouillée, appuyez sur le bouton pour le verrouiller.
2. Insérez la carte graphique dans le slot PCIe.

Retirer une carte graphique du slot PCIe

1. Assurez-vous que le bouton de libération EZ PCIe est en position déverrouillée. S'il est en position verrouillée, appuyez sur le bouton pour le déverrouiller.
2. Retirez doucement la carte graphique du slot PCIe.

M2_1~5 : Slots M.2 (Clé M)

Le slot M.2 est un petit slot d'extension à grande vitesse sur la carte mère. Il peut être utilisé pour connecter un SSD M.2, qui est un type de disque dur offrant des performances plus rapides que les SSD SATA traditionnels.

Regardez la vidéo pour savoir comment installer le SSD M.2 avec le dissipateur M.2 Shield Frozr sans vis.

- https://msi.gm/S7F5D000

Important

Si votre SSD M.2 dispose de son propre système de dissipation de chaleur, veuillez noter ce qui suit :

• Retirez la plaque M.2 ou le cube en caoutchouc du slot M.2 avant d'installer le SSD M.2. Veuillez ne pas réinstaller le dissipateur fourni avec la carte mère.
• Assurez-vous que le dissipateur SSD M.2 que vous utilisez respecte les limites de taille afin d'éviter tout dommage.

Restrictions sur la taille du dissipateur SSD M.2

Si vous devez acheter un dissipateur supplémentaire, veuillez vous référer à l'illustration ci-dessous pour confirmer les dimensions de l'espace d'installation M.2. Considérez également la hauteur de la carte d'extension PCIe installée lorsque vous déterminez l'espace d'installation M.2.

Installation du module M.2 dans le slot M2_1

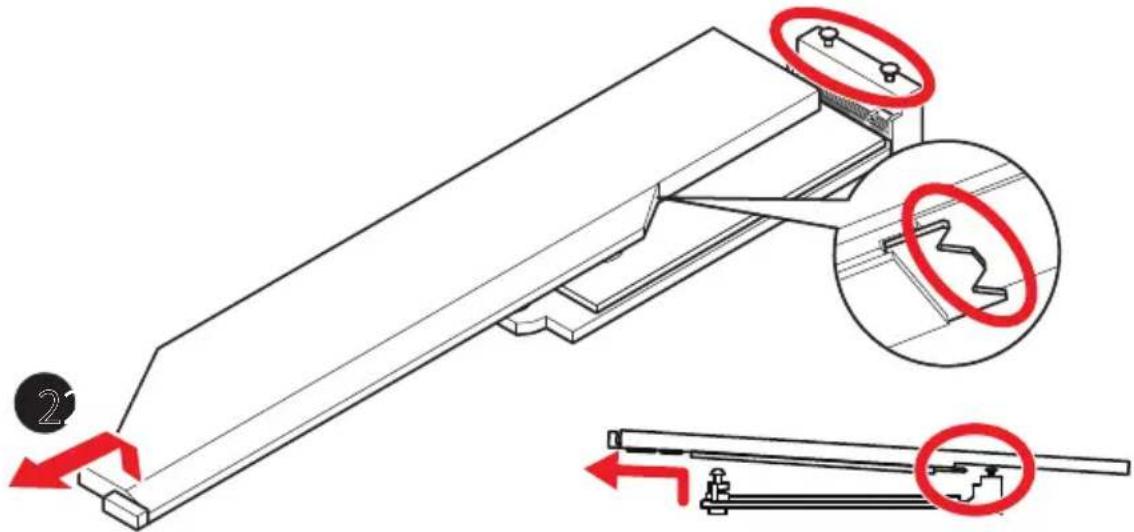

1. Appuyez sur le bouton situé à l'extrémité du dissipateur M.2 Shield Frozr sans vis et maintenez-le enfoncé.

1. Soulevez légèrement l'extrémité du dissipateur M.2 Shield Frozr sans vis et déplacez-le vers l'avant pour retirer le dissipateur.

1. Retirez le film de protection du pad thermique M.2 de la plaque de base.

1. Si vous installez un SSD 2260, utilisez l'outil EZ M.2 Clip II Remover fourni. Retirez la vis de la plaque et installez le clip EZ M.2 II dans le slot à l'aide de l'extracteur. Ignorez cette étape si vous installez un SSD 2280.

1. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
2. Tournez le clip EZ M.2 pour fixer le SSD M.2, ou utilisez le clip EZ M.2 II, qui verrouille et fixe automatiquement le SSD.

1. Retirez le film de protection du pad thermique sous le dissipateur M.2 Shield Frozr sans vis.
2. Alignez les encoches sous le dissipateur M.2 Shield Frozr sans vis sur les tenons, puis remettez le dissipateur en place.
3. Appuyez sur l'extrémité du dissipateur M.2 Shield Frozr sans vis pour le verrouiller complètement.

Installation du module M.2 dans les slots M2_2 à M2_5

1. Appuyez sur le bouton situé à l'extrémité du dissipateur M.2 Shield Frozr sans vis et maintenez-le enfoncé.

1. Soulevez légèrement l'extrémité du dissipateur M.2 Shield Frozr sans vis et déplacez-le vers l'avant pour retirer le dissipateur.

1. Retirez le film de protection et le cube en caoutchouc du pad thermique M.2 de la plaque de base.

1. Si vous installez un SSD 2260 ou 22110, veuillez d'abord retirer la vis de la plaque. Utilisez ensuite l'outil EZ M.2 Clip II Remover fourni. Retirez la vis de la plaque et installez le clip EZ M.2 II dans le slot à l'aide de l'extracteur. Ignorez cette étape si vous installez un SSD 2280.

1. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
2. Utilisez le clip EZ M.2 II pour verrouiller et sécuriser automatiquement le SSD.

1. Retirez le film de protection du pad thermique sous le dissipateur M.2 Shield Frozr sans vis.
2. Alignez les encoches sous le dissipateur M.2 Shield Frozr sans vis sur les tenons, puis remettez le dissipateur en place.
3. Appuyez sur l'extrémité du dissipateur M.2 Shield Frozr sans vis pour le verrouiller complètement.

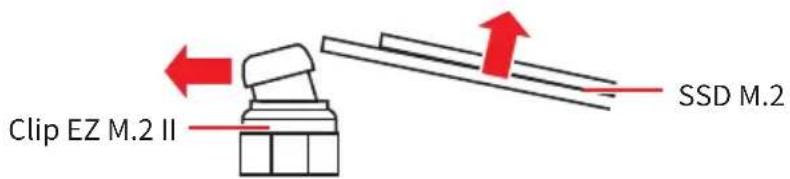

Retirer le SSD M.2 à l'aide du clip EZ M.2 II

Pour retirer le SSD M.2 du clip EZ M.2 II, poussez doucement la tête du clip EZ M.2 II vers l'extérieur tout en tirant le SSD M.2 vers le haut.

SATA1~4 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA.

• Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de données pendant la transmission.
• Les câbles SATA ont des fiches identiques de chaque côté. Cependant, il est recommandé de connecter le connecteur plat à la carte mère pour économiser de l'espace.

JAUD1 : Connecteur audio avant

Ce connecteur vous permet de connecter les prises audio sur le panneau avant.

JFP1, JFP2 : Connecteurs du panneau avant

Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l'alimentation et les LED du boîtier/châssis de votre PC. Les connecteurs Power Switch et Reset Switch vous permettent de connecter le bouton d'alimentation et le bouton de réinitialisation. Le connecteur Power LED se connecte à l'indicateur LED du boîtier du PC et le connecteur HDD LED indique l'activité du disque dur. Le connecteur JFP2 est destiné au buzzer et au haut-parleur. Pour connecter les câbles du boîtier du PC aux bonnes broches de la carte mère, veuillez vous référer aux images suivantes ci-dessous.

Assurez-vous de connecter les câbles Power LED et HDD LED aux pôles positifs et négatifs correspondants de la carte mère. Dans le cas contraire, les LED ne fonctionneront pas correctement.

Utilisation du câble EZ Front Panel Cable

Le câble EZ Front Panel Cable vous permet d'abord de connecter et d'intégrer les connecteurs du panneau avant du boîtier du PC, ce qui facilite l'installation dans le connecteur JFP1. Attachez les connecteurs Power SW, Reset SW, Power LED (+ à +, - à -), et HDD LED (+ à +, - à -) aux broches correspondantes sur le câble EZ Front Panel Cable puis branchez le câble EZ Front Panel Cable au connecteur JFP1.

CPU_PWR1~2, ATX_PWR1, PCIE_PWR1 : Connecteurs d'alimentation

Ces connecteurs vous permettent de connecter une alimentation ATX.

JCI1 : Connecteur d'intrusion châssis

Ce connecteur vous permet de connecter le câble de l'interrupteur d'intrusion châssis.

Commencer l'activité d'intrusion châssis

Utilisation du détecteur d'intrusion châssis

1. Reliez le connecteur JCI1 à l'interrupteur ou au capteur d'intrusion châssis situé sur le boîtier du PC.
2. Fermez le couvercle du boîtier.
3. Allez dans BIOS > Security (Sécurité) > Chassis Intrusion Configuration (Configuration d'intrusion châssis).
4. Réglez Chassis Intrusion (Intrusion châssis) sur Enabled (Activé).
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite, appuyez sur la touche Entrée pour choisir Yes (Oui).
6. Désormais, si le boîtier du PC est ouvert quand l'ordinateur est allumé, vous recevrez un message d'avertissement à l'écran.

Réinitialisation de l'avertissement d'intrusion châssis

1. Allez dans BIOS > Security (Sécurité) > Chassis Intrusion Configuration (Configuration d'intrusion châssis).
2. Réglez Chassis Intrusion (Intrusion châssis) sur Reset (Réinitialiser).
3. Appuyez sur F10 pour sauvegarder et quitter. Ensuite, appuyez sur la touche Entrée pour choisir Yes (Oui).

JUSB5 : Connecteur USB Type-C 20 Gb/s du panneau avant

Ce connecteur USB vous permet de vous connecter au port USB Type-C® situé sur le panneau avant et supporte des vitesses de transfert de données allant jusqu'à 20 Gb/s. Il présente un design intuitif qui garantit une orientation correcte lors de la connexion du câble.

JUSB3~4 : Connecteurs USB 5 Gb/s

Ce connecteur USB vous permet de vous connecter aux ports USB situés sur le panneau du châssis et supporte des vitesses de transfert de données allant jusqu'à 5 Gb/s.

Notez que les câbles d'alimentation et de terre doivent être branchés correctement pour éviter tout dommage.

JUSB1~2 : Connecteurs USB 2.0

Ces connecteurs permettent la connexion des ports USB du panneau avant supportant des vitesses allant jusqu'à 480 Mbit/s.

• Notez que les broches VCC et Terre doivent être branchées correctement pour éviter tout dommage.
• Pour recharger votre iPad, iPhone et iPod par l'intermédiaire d'un port USB, veuillez installer l'utilitaire MSI Center.

JTPM1 : Connecteur du module TPM

Ce connecteur est conçu pour prendre en charge un module TPM (Trusted Platform Module) afin de sécuriser le stockage de données sensibles et d'effectuer des opérations cryptographiques qui garantissent l'intégrité de votre système.

Le module TPM n'est pas inclus et doit être acheté séparément.

CPU_FAN1, PUMP_SYS1, SYS_FAN1~5 : Connecteurs de ventilateur

Les connecteurs de ventilateur peuvent être divisés en deux catégories : Mode PWM et Mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant la tension. Veuillez vous référer au tableau de caractéristiques suivant pour connaître le mode du connecteur de ventilateur de votre carte mère.

Vous pouvez contrôler les ventilateurs dans le panneau BIOS > HARDWARE MONITOR. L'activation de Smart Fan Mode (mode ventilateur intelligent) permet de réguler la vitesse du ventilateur en fonction de la température du processeur ou du système. La désactivation de Smart Fan Mode permet au ventilateur de tourner à plein régime.

Vous pouvez définir DC ou PWM dans le panneau HARDWARE MONITOR en fonction de votre type de ventilateur si votre carte mère le supporte. Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir basculé entre les modes PWM et DC.

Définition des broches en mode PWM

Broche Nom de signal Broche Nom de signal
1 Ground 2 +12V
3 Sense 4 Speed Control Signal

Définition des broches en mode DC

Broche Nom de signal Broche Nom de signal
1 Ground 2 Voltage Control
3	Sense	4	NC

Caractéristiques des connecteurs de ventilateur

Connecteur	Mode ventilateur par défaut	Courant maximum	Puissance maximum
CPU_FAN1	Mode Auto	2 A	24 W
PUMP_SYS1	Mode PWM	3 A	36 W
SYS_FAN1~5	Mode Auto	2 A	24 W

Le mode automatique détectera automatiquement le type de ventilateur utilisé.

W_FLOW1 : Connecteur de débitmètre d'eau

Ce connecteur vous permet de connecter un débitmètre pour surveiller le débit de votre système de refroidissement par eau (watercooling).

JOC_FS1 : Cavalier de démarrage sécurisé

Ce cavalier est utilisé pour le démarrage sécurisé. Lorsque ce cavalier est activé, le système démarrera avec les paramètres par défaut et le mode PCIe inférieur (depuis CPU).

Normal (défaut) Démarrer avec les paramètres BIOS enregistrés.

Activé

Appliquer les paramètres par défaut du BIOS et le mode PCIe inférieur (depuis CPU) pour le démarrage sécurisé.

T_SEN_1 : Connecteur de capteur thermique

Ce connecteur vous permet d'utiliser un câble à thermistance pour surveiller la température du point de détection.

JTBT5_1 : Connecteur de carte d'extension Thunderbolt™ 5

Ce connecteur vous permet de connecter la carte d'extension Thunderbolt™ 5 de MSI.

JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration du système. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.

Conserver les données (défaut)

Effacer le CMOS / Réinitialiser le BIOS

Réinitialiser le BIOS aux valeurs par défaut

1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pendant 5 à 10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez le cordon d'alimentation et allumez l'ordinateur.

JRGB1 : Connecteur LED RGB

Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12 V.

Broche Nom de signal Broche Nom de signal
1 +12V 2 G
3 R 4 B

Connexion du ruban LED RGB

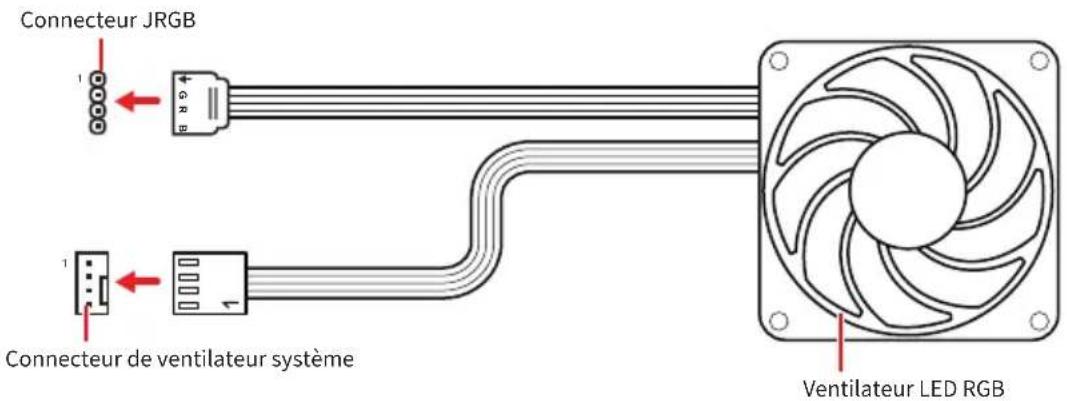

Connexion du ventilateur LED RGB

Important

• Le connecteur JRGB supporte des rubans LED RGB (12 V/G/R/B) de type 5050 d'une longueur de 2 mètres maximum avec une puissance nominale maximale de 3 A (12 V).
• Avant d'installer ou de retirer le ruban LED RGB, veillez à toujours éteindre l'alimentation et à débrancher le cordon d'alimentation de la prise électrique.
• Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d'extension LED.

JARGB_V2_1~3 : Connecteurs LED A-RAINBOW V2 (ARGB Gen2)

Les connecteurs JARGB_V2 vous permettent de connecter les rubans LED ARGB Gen2 et ARGB. Le connecteur JARGB_V2 supporte jusqu'à 180 LED RGB adressables individuellement avec une puissance nominale maximale de 3 A (5 V).

Broche Nom de signal Broche Nom de signal

1 +5V 2	Data
3 No Pin 4 Ground

Connexion du ruban LED RGB adressable

Connexion du ventilateur LED RGB adressable

Faites attention à bien connecter le bon type de ruban LED. Le connecteur JRGB et le connecteur JARGB_V2 fournissent des tensions différentes. La connexion d'un ruban LED ARGB 5 V au connecteur JRGB peut endommager le ruban LED.

Important

• Si vous connectez les rubans LED ARGB Gen1 et ARGB Gen2 au même connecteur, cela peut entraîner des problèmes. Ne mélangez pas les rubans LED ARGB Gen1 et ARGB Gen2.
• Afin d'obtenir les meilleurs effets, nous vous recommandons fortement d'installer des rubans LED proposant les mêmes caractéristiques.
• Avant d'installer ou de retirer le ruban LED RGB adressable, veillez à toujours éteindre l'alimentation et à débrancher le cordon d'alimentation de la prise électrique.
• Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d'extension LED.

JAF_2 : Connecteur EZ Conn V2

Ce connecteur vous permet de connecter les rubans LED ARGB Gen1 et Gen2, les ventilateurs et les périphériques USB 2.0. Il peut également être utilisé pour connecter les ventilateurs MPG EZ120 ARGB.

Connexion du ventilateur LED RGB adressable

Connexion du ventilateur MPG EZ120 ARGB

Important

• Le câble Fan-JAF1 est inclus dans l'emballage du ventilateur MPG EZ120 ARGB.
• Le connecteur JAF_2 est compatible avec le connecteur JAF_1 puisque les broches 1 à 7 portent les mêmes signaux. Le ventilateur MPG EZ120 ARGB peut être connecté au connecteur JAF_2.
• Pour plus d'informations sur l'installation du ventilateur MPG EZ120 ARGB, reportez-vous à https://msi.gm/S5035E56.

LED embarquées

EZ Debug LED

Ces LED indiquent l'état de débogage de la carte mère.

Couleur LED État
Rouge	Le CPU n'est pas détecté ou son initialisation a échoué
Jaune	La mémoire DRAM n'est pas détectée ou son initialisation a échoué
Blanc	Le GPU n'est pas détecté ou son initialisation a échoué
Vert	Le périphérique de démarrage n'est pas détecté ou son initialisation a échoué

JPWRLED1 : Indicateur LED de l'entrée d'alimentation

Ce connecteur est utilisé par les revendeurs pour faire une démonstration des effets de lumière des indicateurs LED.

JPWRLED1 - Indicateur LED de l'entrée d'alimentation

LED_SW1 : Contrôle EZ LED

Cet interrupteur est utilisé pour allumer et éteindre toutes les LED de la carte mère.

EZ Digi-Debug LED

Le EZ Digi-Debug LED affiche la progression et les codes d'erreur pendant et après le POST. Veuillez vous référer au tableau du Debug Code LED pour plus de détails.

Tableau des caractères hexadécimaux

Hexadécimaux 01234567
Affichage LED	0	1	2	3	4	5	6	7
Hexadécimaux 89A B C D E F
Affichage LED	8	9	A	b	C	d	E	F

Phase de démarrage

Sécurité (SEC) - initialisation de très bas niveau

Initialisation Pre-EFI (PEI) – initialisation de la mémoire

Environnement d'exécution des pilotes (DXE) – initialisation du matériel principal

Sélection du périphérique de démarrage (BDS) – la configuration du système, l'interface d'utilisateur de pré-OS et la sélection d'un périphérique amorçable (CD/DVD, disque dur, USB, réseau, Shell, etc.)

Tableau du Debug Code LED

Codes de progression SEC

01 Sous tension. Détection du type de réinitialisation (soft/hard)

02 Initialisation AP avant chargement du microcode

03 Initialisation de l’agent système avant chargement du microcode

04 Initialisation PCH avant chargement du microcode

06 Chargement du microcode

07 Initialisation AP après chargement du microcode

08 Initialisation de l’agent système après chargement du microcode

09 Initialisation PCH après chargement du microcode

0B Initialisation du cache

Codes d'erreur SEC

OC - OD Réservé aux futurs codes d’ erreur AMI SEC

OE Microcode introuvable

OF Microcode non chargé

Codes de progression PEI

10 Le cœur PEI est lancé

11 Initialisation de la pré-mémoire du processeur est lancée

12 - 14 Initialisation de la pré-mémoire du processeur (module processeur spécifique)

15 Initialisation de la pré-mémoire de l’agent système est lancée

16 - 18 Initialisation de la pré-mémoire de l’agent système (module agent système spécifique)

19 Initialisation de la pré-mémoire du PCH est lancée

1A - 1C Initialisation de la pré-mémoire du PCH (module PCH spécifique)

2B Initialisation de la mémoire. Lecture des données SPD

2C Initialisation de la mémoire. Détection de présence de la mémoire

2D Initialisation de la mémoire. Information sur la programmation de synchronisation de la mémoire

2E Initialisation de la mémoire. Configuration de la mémoire

2F Initialisation de la mémoire (autre)

31 Mémoire installée

32 Initialisation de la post-mémoire du processeur est lancée

33 Initialisation de la post-mémoire du processeur. Initialisation du cache

34 Initialisation de la post-mémoire du processeur. Initialisation du ou des processeurs d’application (AP)

35 Initialisation de la post-mémoire du processeur. Sélection du processeur d’amorçage (BSP)

36 Initialisation de la post-mémoire du processeur. Initialisation du mode de gestion du système (SMM)

37 Initialisation de la post-mémoire de l’agent système est lancée

38 - 3A Initialisation de la post-mémoire de l’agent système (module agent système spécifique)

3B Initialisation de la post-mémoire du PCH est lancée

3C - 3E Initialisation de la post-mémoire du PCH (module PCH spécifique)

4F DXE IPL est lancé

Codes d'erreur PEI

50 Erreur d’initialisation de la mémoire. Type de mémoire invalide ou vitesse de mémoire incompatible

51 Erreur d’initialisation de la mémoire. La lecture du SPD a échoué

52 Erreur d’initialisation de la mémoire. Taille de mémoire invalide ou modules de mémoire incompatibles

53 Erreur d’initialisation de la mémoire. Aucune mémoire utilisable n’est détectée

54 Erreur d’initialisation de la mémoire non spécifiée

55 Mémoire non installée

56 Type de processeur ou vitesse invalide

57 Le processeur ne correspond pas

58 Echec de l’auto-test du processeur ou possibilité d’erreur du cache du processeur

59 Le microcode du processeur est introuvable ou la mise à jour du microcode a échoué

5A Erreur du processeur interne

5B La réinitialisation PPI n’est pas disponible

5C - 5F Réservé aux futurs codes d’erreur AMI

Codes de progression DXE

60 Le cœur DXE est lancé

61 Initialisation NVRAM

62 Installation des services d’ exécution du PCH

63 Initialisation du processeur DXE est lancée

64 - 67 Initialisation du processeur DXE (module processeur spécifique)

68 Initialisation du pont hôte PCI

69 Initialisation de l’ agent système DXE est lancée

6A Initialisation de l’agent système DXE SMM est lancée

6B - 6F Initialisation de l’agent système DXE (module agent système spécifique)

70 Initialisation du PCH DXE est lancée

71 Initialisation du PCH DXE SMM est lancée

72 Initialisation des périphériques du PCH

73 - 77 Initialisation du PCH DXE (module PCH spécifique)

78 Initialisation du module ACPI

79 Initialisation CSM

7A - 7F Réservé aux futurs codes AMI DXE

90 La phase de sélection du périphérique de démarrage (BDS) est lancée

91 La connexion du pilote est lancée

92 Initialisation du bus PCI est lancée

93 Initialisation du contrôleur de branchement à chaud du bus PCI

94 Enumération du bus PCI 32

95 Demande des ressources du bus PCI

96 Distribution des ressources du bus PCI

97 Connexion du périphérique de sortie de console

98 Connexion du périphérique d’entrée de console

99 Initialisation Super IO

9A Initialisation USB est lancée

9B Réinitialisation USB

9C Détection USB

9D Activation USB

9E - 9F Réservé aux futurs codes AMI

A0 Initialisation IDE est lancée

A1 Réinitialisation IDE

A2 Détection IDE

A3 Activation IDE

A4 Initialisation SCSI est lancée

A5 Réinitialisation SCSI

A6 Détection SCSI

A7 Activation SCSI

A8 Configuration de vérification du mot de passe

A9 Démarrage de la configuration

AB Configuration de l’attente d’entrée

AD Evénement Prêt à démarrer

AE Evénement de démarrage du mode Legacy (Démarrage hérité)

AF Quitter l’événement des services de démarrage

B0 Début de temps de définition d’adresse virtuelle MAP

B1 Fin de temps de définition d’adresse virtuelle MAP

B2 Initialisation des options Legacy de la mémoire ROM

B3 Réinitialisation du système

B4 Branchement à chaud de la USB

B5 Branchement à chaud du bus PCI

B6 Nettoyage de la NVRAM

B7 Réinitialisation de la configuration (réinitialisation des paramètres NVRAM)

B8 - BF Réservé aux futurs codes AMI

Codes d'erreur DXE

D0 Erreur d’initialisation du processeur

D1 Erreur d’initialisation de l’agent système

D2 Erreur d’initialisation du PCH

D3 Certains protocoles architecturaux ne sont pas disponibles

D4 Erreur d’allocation des ressources PCI. Manque de ressources

D5 Aucun espace pour les options Legacy de la mémoire ROM

D6 Aucun périphérique de sortie de console n’ est trouvé

D7 Aucun périphérique d’ entrée de console n’ est trouvé

D8 Mot de passe invalide

D9 Erreur lors du chargement de l’ option de démarrage (erreur LoadImage)

DA Echec de l’ option de démarrage (erreur StartImage)

DB Echec de la mise à jour du flash

DC Le protocole de réinitialisation n’ est pas disponible

Codes de progression de reprise S3

E0 La reprise S3 est lancée (le PPI de reprise S3 est appelé par le DXE IPL)

E1 Exécution du Boot Script S3

E2 Reposter la vidéo

E3 Appel du vecteur d’ éveil S3 du système d’ exploitation

E4 - E7 Réservé aux futurs codes de prograssion AMI

Codes d'erreur de reprise S3

E8 Echec de reprise S3

E9 Reprise S3 PPI introuvable

EA Erreur de script de reprise démarrage S3

EB Erreur de réveil du système d’ exploitation S3

EC - EF Réservé aux futurs codes d’ erreur AMI

Codes de progression de la récupération

F0 Condition de récupération déclenchée par le firmware (récupération automatique)

F1 Condition de récupération déclenchée par l’ utilisateur (récupération forcée)

F2 Le processus de récupération est lancé

F3 L’ image de la récupération du firmware est trouvée

F4 L’ image de la récupération du firmware est chargée

F5 - F7 Réservé aux futurs codes de prograssion AMI

Codes d'erreur de récupération

F8 La récupération PPI n’ est pas disponible

F9 La capsule de récupération est introuvable

FA Capsule de récupération invalide

FB - FF Réservé aux futurs codes d’ erreur AMI

Codes d'état ACPI

Les codes suivants apparaissent après le démarrage et après l'entrée du système d'exploitation en mode ACPI.

01 Le système entre en état de veille S1

02 Le système entre en état de veille S2

03 Le système entre en état de veille S3

04 Le système entre en état de veille S4

05 Le système entre en état de veille S5

10 Le système sort de l’ état de mode veille S1

20 Le système sort de l’ état de mode veille S2

30 Le système sort de l’ état de mode veille S3

40 Le système sort de l’ état de mode veille S4

AC Le système est passé en mode ACPI. Le contrôleur d’ interruption est en mode PIC.

AA Le système est passé en mode ACPI. Le contrôleur d’ interruption est en mode APIC.

Température du processeur

00 - 99 Affiche la température du processeur après le démarrage complet du système d’exploitation.

Installer le système d'exploitation, les pilotes et MSI Center

Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes.

Installer Windows 11

1. Allumez l'ordinateur.
2. Insérez le disque ou la clé USB d'installation de Windows 11 dans votre ordinateur.
3. Appuyez sur le bouton Redémarrer (Restart) du boîtier de l'ordinateur.
4. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu de démarrage.
5. Choisissez le disque ou la clé USB d'installation de Windows 11 dans le menu de démarrage.
6. Appuyez sur n'importe quelle touche lorsqu'apparaît le message [Appuyez sur n'importe quelle touche pour démarrer du CD ou du DVD] (Press any key to boot from CD or DVD). Sinon, veuillez ignorer cette étape.
7. Suivez les instructions à l'écran pour installer Windows 11.

Installer les pilotes avec MSI Driver Utility Installer

Important

Certaines nouvelles puces réseau ne sont pas prises en charge par Windows 11. Il est recommandé d'installer le pilote LAN avant d'installer les pilotes avec MSI Driver Utility Installer. Veuillez vous référer au site www.msi.com pour installer le pilote LAN adapté à votre carte mère.

Le MSI Driver Utility Installer n'apparaîtra qu'une seule fois. Si vous l'annulez ou le fermez pendant le processus, veuillez vous référer au chapitre Live Update du manuel MSI Center pour installer les pilotes. Vous pouvez également vous rendre sur le site www.msi.com pour rechercher votre carte mère et télécharger les pilotes.

MSI Driver Utility Installer doit être installé via Internet.

1. Allumez l'ordinateur sous Windows 11.
2. Sélectionnez Démarrer (Start) > Paramètres (Settings) > Windows Update, puis sélectionnez Rechercher des mises à jour.
3. MSI Driver Utility Installer apparaîtra automatiquement.

1. Cochez la case J'ai lu et j'accepte les conditions d'utilisation de MSI (I have read and agree to the MSI Terms of Use), puis cliquez sur Suivant (Next).

1. Cochez la case Sélectionner tout (Select All) dans le coin inférieur gauche et cliquez sur Installer (Install) pour installer MSI Center et les pilotes. La progression de l'installation sera affichée en bas.

1. Une fois la progression terminée, cliquez sur Terminer (Finish).

MSI Center

MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI. Avec MSI Center, vous pouvez personnaliser les modes selon vos envies, surveiller les performances du système et régler la vitesse du ventilateur.

Guide d'utilisation de MSI Center

Si vous souhaitez en savoir plus sur MSI Center, veuillez vous référer au fichier https://msi.gm/S391169E ou scannez le code QR pour y accéder.

Les fonctions peuvent varier en fonction du produit que vous possédez.

UEFI BIOS

Le BIOS UEFI de MSI est compatible avec l'architecture UEFI (Unified Extensible Firmware Interface). Le BIOS UEFI présente de nombreuses nouvelles fonctionnalités et avantages qui ne sont pas proposés par le BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l'avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.

Dans ce guide d'utilisation, le terme BIOS se réfère au UEFI, sauf indication contraire.

Avantages de l'UEFI

• Démarrage rapide - L'UEFI peut démarrer directement le système d'exploitation et enregistrer le processus d'autotest du BIOS. Il élimine également le temps à attendre pour passer en mode CSM pendant le POST.
• Prend en charge des partitions de disque dur supérieures à 2 To.
• Prend en charge plus de 4 partitions principales avec une table de partition GUID (GPT).
• Prend en charge un nombre illimité de partitions.
• Prend en charge toutes les capacités de nouveaux appareils - les nouveaux appareils peuvent ne pas fournir de compatibilité descendante.
• Prend en charge le démarrage sécurisé - L'UEFI peut vérifier la validité du système d'exploitation pour s'assurer qu'aucun malware ne perturbe le processus de démarrage.

Cas d'incompatibilité avec l'UEFI

• Système d'exploitation Windows 32 bits - cette carte mère supporte uniquement le système d'exploitation Windows 11 64 bits.
• Carte graphique ancienne - le système détectera votre carte graphique. Si vous utilisez des cartes graphiques plus anciennes, le message d'avertissement suivant peut apparaître : Aucun protocole de sortie graphique (GOP) n'est détecté sur cette carte graphique.

Nous vous recommandons de remplacer votre carte graphique par un modèle compatible GOP/UEFI ou d'utiliser un processeur avec puce graphique intégrée pour profiter d'un fonctionnement normal.

Configuration du BIOS

Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d'endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.

• Le BIOS est constamment mis à jour afin d'offrir de meilleures performances du système. Par conséquent, la description peut différer selon la version du BIOS utilisée et n'est donc donnée qu'à titre de référence. Vous pouvez aussi vous référer à l'onglet Help (Aide) dans le BIOS.
• Les écrans, les options et les paramètres du BIOS peuvent varier en fonction du produit que vous possédez.

Guide d'utilisation du BIOS

Si vous souhaitez en savoir plus sur la configuration du BIOS, veuillez vous référer au fichier https://msi.gm/S8230268 ou scannez le code QR pour y accéder.

L'apparence du guide d'utilisation du BIOS peut varier en fonction du modèle de votre carte mère. Veuillez consulter le BIOS de votre carte mère pour connaître les paramètres et options spécifiques.

Entrer dans la configuration du BIOS

Pendant le démarrage, lorsqu'apparaît le message Press DEL key to enter Setup Menu, F11 to enter Boot Menu sur l'écran, veuillez appuyer sur la touche Suppr.

Touches de fonction

+/- : Augmenter / diminuer la valeur

Entrée : Sélectionner l'élément

ESC : Quitter

Tab : Sélection suivante

Ctrl+F : Entrer dans le menu Recherche

F1 : Liste d'aide générale

F2 : Ajouter ou supprimer un élément favori

F3 : Entrer dans le menu Favoris

F4 : Entrer dans le menu d'information sur le cœur processeur et la mémoire

F5 : Entrer dans le menu Hardware Monitor

F6 : Charger les réglages par défaut

F7 : Alterner entre le mode avancé et le mode EZ

F8 : Charger le profil d'overclocking

F9 : Sauvegarder le profil d'overclocking

F10 : Sauvegarder les modifications et réinitialiser*

F12 : Prendre une capture d'écran et la conserver dans la clé USB (au format FAT/FAT32 uniquement)

* En appuyant sur la touche F10, un message de confirmation résumant vos modifications s'affiche. Sélectionnez Oui ou Non pour confirmer.

Comment trouver la version du BIOS ?

Après avoir accédé au BIOS, recherchez la version du BIOS dans la boîte d'information.

Réinitialiser le BIOS

Si vous rencontrez certains problèmes avec votre ordinateur, la restauration des paramètres par défaut du BIOS peut vous aider. Vous pouvez réinitialiser les paramètres du BIOS en utilisant les méthodes suivantes :

• Entrez dans la configuration du BIOS et appuyez sur la touche F6 pour charger les réglages par défaut optimisés.
• Utilisez le cavalier Clear CMOS sur la carte mère pour réinitialiser le BIOS.
• Si votre carte mère dispose d'un bouton Clear CMOS sur le panneau E/S arrière, appuyez dessus pour réinitialiser le BIOS.

Assurez-vous que l'ordinateur est hors tension avant d'effacer les données CMOS. Pour plus de détails, reportez-vous à la section Cavalier/bouton Clear CMOS du manuel.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant de commencer le processus M-Flash, assurez-vous que vous avez :

- Une clé USB d'une capacité de 32 Go ou moins, formatée en FAT32.

Le M-Flash ne supporte que le format FAT32 et la clé USB ne doit pas dépasser 32 Go.

• Un ordinateur avec accès à Internet.
• Un chargeur électrique standard.

Veuillez suivre les étapes ci-dessous pour mettre à jour le BIOS :

1. Téléchargez le dernier profil BIOS compatible avec votre carte mère sur le site MSI et enregistrez-le sur une clé USB.
2. Si votre carte mère est équipée d'un commutateur Multi-BIOS, accédez au BIOS ROM souhaité.
3. Insérez la clé USB dans le port USB de votre carte mère.
4. Entrez dans le mode flash par l'une des méthodes suivantes :
5. Redémarrez et appuyez sur la touche Ctrl + F5 pendant le processus de POST, puis cliquez sur Oui pour redémarrer le système.
6. Redémarrez et appuyez sur la touche Suppr pendant le processus de POST pour entrer dans le BIOS. Cliquez sur le bouton M-FLASH et cliquez sur Oui pour redémarrer.
7. Sélectionnez un profil BIOS dans le menu Fichier M-FLASH et appuyez sur la touche Entrée.
8. Lorsqu'un message de vérification de fichier s'affiche, cliquez sur Oui pour lancer la mise à jour du BIOS.

Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec MSI Center

Avant la mise à jour :

• Assurez-vous que le lecteur LAN est installé et que l'ordinateur est connecté à Internet.
• Désactivez toutes les autres applications avant de mettre à jour le BIOS.

Mettre le BIOS à jour :

1. Installez et lancez MSI Center, puis accédez à la page Support.
2. Sélectionnez Live Update et cliquez sur le bouton Avancé.
3. Sélectionnez le profil BIOS et cliquez sur le bouton Installer.
4. Le rappel d'installation apparaît. Cliquez ensuite sur le bouton Installer.

Le système redémarrera automatiquement pour mettre à jour le BIOS. Une fois la mise à jour terminée, le système redémarrera automatiquement.

Mettre le BIOS à jour avec le bouton Flash BIOS

1. Téléchargez le dernier profil BIOS compatible avec votre carte mère sur le site MSI.
2. Renommez le profil BIOS en MSI.ROM et sauvegardez-le dans le répertoire racine de la clé USB.
3. Connectez l'alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (Pas besoin d'installer le processeur et la mémoire.)
4. Branchez la clé USB contenant le fichier MSI.ROM au port Flash BIOS sur le panneau E/S arrière.
5. Appuyez sur le Bouton Flash BIOS pour flasher le BIOS. La LED commence à clignoter pour indiquer que le processus a commencé.

Une fois le processus terminé, la LED s'éteint.

Schéma fonctionnel

MPG Z890 CARBON WIFI

Avis réglementaires

Cet appareil doit être utilisé à l'intérieur.

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté

européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.
