Type de produit	Carte mère
Marque	MSI
Modèle	H510M Pro-E
Format	Micro-ATX
Socket CPU	LGA1200
Chipset	Intel H510
Processeurs compatibles	Intel Core 10e et 11e génération (Pentium, Celeron)
Type de mémoire	DDR4, 2 slots, max 64 Go
Fréquence mémoire prise en charge	Jusqu'à 3200 MHz (OC)
Slots d'extension	1x PCIe 3.0 x16, 2x PCIe 3.0 x1
Stockage	4x SATA 6 Gb/s, 1x M.2 (PCIe 3.0 x4)
Ports USB arrière	2x USB 3.2 Gen1, 4x USB 2.0
Audio	Realtek ALC897, 7.1 canaux
Réseau	Realtek RTL8111H, Gigabit Ethernet
Dimensions	244 x 244 mm (9.6 x 9.6 pouces)
Poids	Environ 0,5 kg
Alimentation requise	ATX 24 broches + 8 broches CPU
Entretien et nettoyage	Dépoussiérage avec air comprimé, chiffon doux sec
Sécurité	Installation hors tension, respect des polarités, précautions ESD
Pièces détachées et réparabilité	Contactez MSI ou revendeur agréé, garantie constructeur

FOIRE AUX QUESTIONS - H510M Pro-E MSI

Quels processeurs sont compatibles avec la carte mère MSI H510M Pro-E ?

Cette carte mère supporte les processeurs Intel Core de 10e et 11e génération (LGA1200), y compris les Pentium et Celeron. Veuillez mettre à jour le BIOS pour la compatibilité avec les CPU 11e génération.

Combien de slots RAM possède la H510M Pro-E ?

Elle dispose de 2 slots DDR4 DIMM, supportant jusqu'à 64 Go de mémoire totale, avec des fréquences allant jusqu'à 3200 MHz en overclocking.

Quel est le chipset de la MSI H510M Pro-E ?

Le chipset est un Intel H510, offrant des fonctionnalités de base pour les configurations bureautiques et gaming d'entrée de gamme.

La carte mère possède-t-elle un connecteur M.2 ?

Oui, elle intègre un slot M.2 compatible avec les SSD PCIe 3.0 x4 (mode M.2 en PCIe uniquement, pas de support SATA).

Comment mettre à jour le BIOS de la MSI H510M Pro-E ?

Téléchargez le dernier BIOS sur le site MSI, placez-le sur une clé USB FAT32, puis utilisez la fonction M-Flash dans le BIOS pour effectuer la mise à jour.

Quels ports USB sont présents à l'arrière ?

Le panneau arrière comprend 2 ports USB 3.2 Gen1 (bleus) et 4 ports USB 2.0 (noirs). Des headers USB internes sont également disponibles.

La MSI H510M Pro-E supporte-t-elle le RGB ?

Non, cette carte mère ne dispose pas de connecteur RGB adressable (ARGB) ni de contrôleur RGB intégré. Vous pouvez utiliser des contrôleurs séparés.

Quelle est la puissance de la sortie audio ?

Le codec audio Realtek ALC897 offre un son 7.1 canaux via les prises jack. Il n'y a pas de sortie S/PDIF optique.

Puis-je utiliser un processeur de 11e génération sans mise à jour du BIOS ?

Il est recommandé de mettre à jour le BIOS avec un processeur de 10e génération avant d'installer un CPU Rocket Lake (11e génération). Certains lots peuvent être pré-flashés.

Où trouver le manuel d'utilisation de la MSI H510M Pro-E ?

Le manuel complet est disponible en téléchargement gratuit sur le site de MSI ou sur notice-facile.com. Il contient les instructions d'installation, le schéma des connecteurs et les réglages BIOS.

MODE D'EMPLOI H510M Pro-E MSI

Merci d'avoir acheté la carte mère MSI® H510M PRO-E. Ce guide d'utilisation fournit des informations sur le schéma, la vue d'ensemble des composants, la configuration du BIOS et l'installation des logiciels.

Table des matières

Informations de sécurité....2

Spécifications 3

Panneau arrière Entrée/Sortie....7

Tableau explicatif de l'état de la LED du port LAN....?

Vue d'ensemble des composants 8

Socket et Processeur

Slots DIMM 10

SATA1-4 : Connecteurs SATA 6 Gb/s 12

JAUD1 : Connecteur audio avant....12

JFP1, JFP2 : Connecteurs de panneau avant 13

ATX_PWR1, CPU_PWR1 : Connecteurs d'alimentation....14

JUSB1 : Connecteur USB 2.0 15

JUSB2 : Connecteur USB 3.2 Gen 1 15 Gb/s 15

Informations de sécurité

• Les composants dans l'emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous.
• Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l'ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
• Veuillez tenir la carte mère par les bords pour éviter de toucher les composants sensibles.
• Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n'avez pas de bracelet antistatique, touchez un objet métallique relié à la terre avant de manipuler la carte mère afin de vous décharger de votre charge statique. Touchez régulièrement l'objet métallique pendant toute la manipulation.
• Tant que la carte mère n'est pas installée, conservez-la dans un récipient protégé contre les décharges électrostatiques ou sur une couche antistatique.
• Avant de démarrer l'ordinateur, vérifiez si toutes les vis et les composants métalliques sont bien fixés sur la carte mère ou ailleurs dans le boîtier de l'ordinateur.
• Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.
• Si vous avez besoin d'aide pendant l'installation, veuillez consulter un technicien informatique certifié.
• Avant d'installer les composants d'ordinateur, veuillez toujours mettre hors tension et débrancher le cordon d'alimentation.
• Gardez ce manuel pour références futures.

Spécifications

CPU	Support des proœnseurs Intel® CoreTM de 10ème génération, Intel® CoreTM de 11ème génération, Pentium® Gold et Celaron®Socket LGA1200Veuillez vous au site intel.com pour plus d'informations de compatibilité.
Chipset	Chipset Intel® HS10
Mémoire	2 x slots pour mémoire DORi, support jusqu'à 66 Go*Support IR 2133/2666/2933 MHz pour processeur Intel® de 10ème génération (par JEDEC et POR)Support IR 2133/2666/2933/3200 MHz pour processeur Intel® de 11ème génération (par JEDEC et POR)Support mode double canalSupport non-ECC, mémoire un-bufferedSupport Intel® Extreme Memory Profile (KMP)Veuillez vous référer au site www.mai comp our plus d'informations sur la mémoire compatible.
	1 x slot PCIe x16 (depuis CPU)Support jusqu'à PCIe 4.0 pour processeur Intel®

Suite du tableau sur la page précédente

USB	Chip set Intel® HS104x ports USB 3.2 Gen 15 Gb/s (2 ports Type-A sur le panneau arrière, 2 ports disponibles par l'intermédiaire du connecteur USB interne)6x ports USB 2.0 (4 ports Type-A sur le panneau arrière, 2 ports disponibles par l'intermédiaire du connecteur USB 2.0 interne)
Audio	Realtek® ALC897 Cod ecAudio haute définition 7.1
Connecteurs inte mes	1 x connecteur d'alimentation principal ATX à 26 broches1 x connecteur d'alimentation ATX 12 V à 8 broches4 x connecteurs SATA 6 Gb/s1 x connecteur USB 2.0 (support de 2 autres ports USB)1 x connecteur USB 3.2 Gen 1 5 Gb/s (support de 2 autres ports USB)1 x connecteur de ventilateur CPU à 4 broches1 x connecteur de ventilateur système à 4 broches1 x connecteur audio avant

Suite du tableau sur la page précédente

Contrôleur E/S	Contrôleur NUNOTON NCT 6687-R
Moniteur système	• Détection de la température du CPU et du système• Détection de la vitesse du ventilateur du CPU et du système• Contrôle de la vitesse du ventilateur du CPU et du système
Dimensions	• Format m-ATX• 23,6 cm x 19,0 cm(9,3" x 7,5")
Functions BIOS	• 1 x flash 256 Mb• UEFI AMI BIOS• ACPI 6.2, SMBIOS 3.0• Multilingual
Logiciel	• Pilotes• Intel Extreme Tuning Utility• MSI Center• CPU-Z MSI GAMING• Google ChrometM, Google Toolbar, Google Drive

Suite du tableau sur la page précédente

Fonctions spéciales

• Audio

• Audio Boost

- Refroidissement

• Smart Fan Control

• LED

- EZ DEBUG LED

• Performance

• Lightning Gen4 PCI-E Slot

• DOR4 Boost

• Care Boost

• Protection

• PCI-E Steel Armor

• Expérience

• MSI Center

- Frazr AI Cooling

• CPU Cooler Tuning

- Click BIOS 5

Panneau arrière Entrée/Sortie

Tableau explicatif de l'état de la LED du port LAN

Vue d'ensemble des composants

Socket Processeur

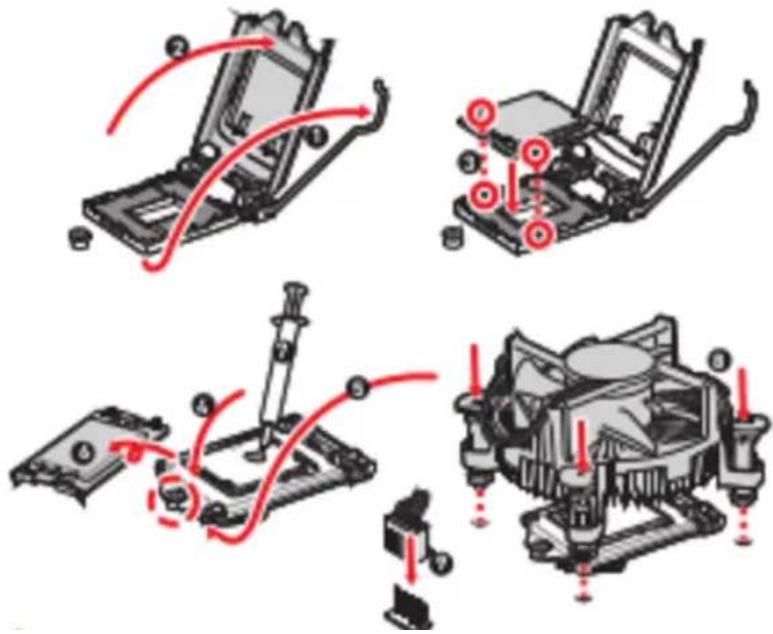

Installer le processeur dans le socket comme indiqué ci-dessous.

Installer le module de mémoire dans le slot DIMM comme indiqué ci-dessous.

• Pour garantir la stabilité du système en mode double canal, assurez-vous d'installer des modules de mémoire du même type, du même nombre et de la même densité.
• Certaines mémoires peuvent fonctionner à une fréquence réduite par rapport à la valeur indiquée lors de l'overclocking car la fréquence d'opération de la mémoire dépend du Serial Presence Detect (SPD). Rendez-vous dans le BIOS et choisissez la fonction DRAM Frequency pour régler la fréquence de la mémoire si vous voulez la faire fonctionner à la fréquence indiquée ou à une fréquence plus élevée.
• Il est recommandé d'utiliser un système de refroidissement capable de refroidir toutes les barrettes mémoire et d'assurer de bonnes performances lors d'un overclocking.

PCI_E1-3 : Slots d'extension PCIe

- Veillez à toujours mettre l'ordinateur hors tension et à débrancher le cordon d'alimentation avant d'installer les cartes d'extension. Référez-vous à la documentation des cartes pour vérifier si un composant ou un logiciel doit être modifié.

- Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI Gaming Series pour supporter son poids et pour éviter la déformation du slot.

SATA1-4 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA à 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA.

! Important

• Veuillez ne pas plier les câbles SATA à 90 degrés car cela pourrait entraîner une perte de données pendant la transmission.
• Les câbles SATA disposent de prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

JAUD1 : Connecteur audio avant

JFP1, JFP2 : Connecteurs de panneau avant

Ces connecteurs se relient aux interrupteurs et indicateurs LED du panneau avant.

ATX_PWR1, CPU_PWR1 : Connecteurs d'alimentation

Ces connecteurs vous permettent de relier une alimentation ATX.

ΔTX_PWR1	1	+3.3V	13	+3.3V
	2	+3.3V	14	-1.2V
	3	Ground	15	Ground
	4	+5V	16	PS-ON#
	5	Ground	17	Ground
	6	+5V	18	Ground
	7	Ground	19	Ground
	8	PWR OK	20	Res
	9	5V SB	21	+5V
	10	+12V	22	+5V
	11	+12V	23	+5V
	12	+3.3V	24	Ground

8 5	CPU_PWR1	1	Ground	5	+12V
		2	Ground	6	+12V
		3	Ground	7	+12V
		4	Ground	8	+12V

JUSB1 : Connecteur USB 2.0

Ce connecteur vous permet de relier un port USB 2.0 sur le panneau avant.

	1	VCC	2	VCC
	3	USB0-	4	USB1-
	5	USB0+	6	USB1+
	7	Ground	8	Ground
	9	NoPin	10	NC

Important

• Notez que les broches VCC et Term doivent être branchées correctement afin d'éviter tout dommage sur la carte mère.
• Pour recharger votre iPad, iPhone et iPad par l'intermédiaire d'un port USB, veuillez installer l'utilitaire MSI® Center.

JUSB2 : Connecteur USB 3.2 Gen 15 Gb/s

Ce connecteur vous permet de relier un port USB 3.2 Gen 15 Gb/s sur le panneau avant.

	1	Power	11	US82.0+
	2	US83_RX_ON	12	US82.0-
	3	US83_RX_ON	13	0~1

CPU_FAN1, SYS_FAN1 : Connecteurs de ventilateur

En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse. Quand vous branchez un ventilateur à 3 broches (Non-PWM) à un connecteur de ventilateur en mode PWM, la vitesse sera toujours maintenue à 100% et cela occasionnera du bruit.

Connecteur	Mode ventilateur par défaut	Countant maximum	Puissance maximum
CPU_FAN1	Mode PI4M	3A	2AH
SYS_FAN1	Mode DC	1A	1AH

1		Définition des broches en mode e PWM
1	Ground	2	+12V
3	Sense	4	Speed Control Signal

1
■ ■ ■ ■	Définition des broches en mode DC
1	Ground	2	Voltage Control.
3	Sense	4	NC

! Important

Vous pouvez ajuster la vitesse du ventilateur dans BIOS > Hardware Monitor.

JTPM1 : Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous

JCI1 : Connecteur intrusion châssis

Ce connecteur est relié à un câble d'interrupteur intrusion châssis.

Normal. [défaut]

Commencer l'activité intrusion châssis.

Utilisation du détecteur d'intrusion châssis

1. Reliez le connecteur JCI1 à l'interrupteur ou au capteur d'intrusion châssis situé sur le boîtier du PC.
2. Fermez le couvercle du boîtier.
3. Allez dans le BIOS > Security (Sécurité) > Chassis Intrusion Configuration (Configuration d'intrusion châssis).
4. Réglez Chassis Intrusion (Intrusion châssis) sur Enabled (Activé).
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite, appuyez sur la touche Entrée pour choisir Yes (Oui).
6. Désormais, si le boîtier du PC est ouvert quand l'ordinateur est allumé, vous recevrez un message d'avertissement à l'écran.

Réinitialisation de l'avertissement d'intrusion châssis

1. Allez dans le BIOS > Security (Sécurité) > Chassis Intrusion Configuration (Configuration d'intrusion châssis).
2. Réglez Chassis Intrusion (Intrusion châssis) sur Reset (Réinitialiser).
3. Appuyez sur F10 pour sauvegarder et quitter. Ensuite, appuyez sur la touche Entrée pour choisir Yes (Oui).

JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez nettoyer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.

Conserver les données (défaut)

Effacer le CMOS / Réinitialiser le BIOS

Réinitialiser le BIOS aux valeurs par défaut

1. Éteignez l'ordinateur et débranchez le câble d'alimentation de la prise électrique.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pendant 5 à 10 secondes.
3. Enlevez le couvercle de cavalier du JBAU 1.
4. Branchez de nouveau le câble d'alimentation à votre ordinateur et allumez-le.

LED de diagnostic EZDebug

Ces LEDs indiquent l'état de la carte mère.

CPU - indique que le CPU n'est pas détecté ou que son initialisation a échoué.

DRAM - indique que la mémoire DRAM n'est pas détectée ou que son initialisation a échoué.

Installer le système d'exploitation, les pilotes et MSI Center

Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes.

Installer Windows® 10

1. Allumez l'ordinateur :
2. Insérez le disque ou la clé USB d'installation de Windows® 10 dans votre ordinateur.
3. Appuyez sur le bouton Redémarrer (Reset) du boîtier de l'ordinateur.
4. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu de démarrage.
5. Choisissez le disque ou la clé USB d'installation de Windows® 10 dans le menu de démarrage.
6. Appuyez sur n'importe quelle touche lorsque le message (Appuyez sur n'importe quelle touche pour démarrer du CD ou du DVD) apparaît.
7. Suivez les instructions à l'écran pour installer Windows® 10.

Installer les pilotes

1. Allumez l'ordinateur sous Windows® 10.
2. Insérez le disque MSI Drive Disc dans le lecteur optique.
3. Cliquez sur la fenêtre pop-up « Choisir ce qui faire avec ce disque » (Select to choose what happens with this disc), puis choisissez « Lancer DVDSetup.exe » (Run DVDSetup.exe) pour ouvrir l'outil d'installation. Si vous désactivez la fonction

MSI Center

MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI. Avec MSI Center, vous pouvez personnaliser les modes selon vos envies, surveiller les performances du système et régler la vitesse du ventilateur.

Guide d'utilisation de MSI Center

Si vous souhaitez en savoir plus sur MSI Center, veuillez vous référer au fichier

http://download.msi.com/manual/mb/MSICENTER.pdf

ou scannez le code QR pour y accéder.

Les fonctions peuvent varier en fonction du produit que vous possédez.

UEFI BIOS

Le BIOS UEFI de MSI est compatible avec l'architecture UEFI (Unified Extensible Firmware Interface). Le BIOS UEFI présente de nombreuses nouvelles fonctionnalités et avantages qui ne sont pas proposés par le BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l'avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.

! Important

Dans ce guide d'utilisation, le terme BIOS se réfère au BIOS UEFI, sauf indication contraire.

Avantages de l'UEFI

• Démarrage rapide - L'UEFI peut démarrer directement le système d'exploitation et enregistrer le processus d'autotest du BIOS. Il élimine également le temps nécessaire pour passer en mode CSM pendant le POST.
• Prend en charge des partitions de disque dur supérieures à 2 To.
• Prend en charge plus de 6 partitions principales avec une table de partition GUID (GPT).
• Prend en charge un nombre illimité de partitions.
• Prend en charge toutes les capacités des nouveaux appareils - les nouveaux appareils peuvent ne pas fournir de compatibilité descendante.
• Prend en charge le démarrage sécurisé - L'UEFI peut vérifier la validité du système d'exploitation pour s'assurer qu'aucun malware ne perturbe le processus de démarrage.

Configuration du BIOS

Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d'endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.

Important

• Le BIOS est constamment mis à jour afin d'offrir de meilleures performances système. Par conséquent, la description peut différer selon la version du BIOS utilisée et n'est donc donnée qu'à titre de référence. Vous pouvez aussi vous référer à l'onglet Aide pour obtenir la description des fonctions du BIOS.
• Les écrans, les options et les paramètres du BIOS peuvent varier selon votre système.

Entrer dans la configuration du BIOS

Pendant le démarrage, lorsqu'apparaît le message "Press DEL key to enter Setup Menu, F11 to enter Boot Menu" sur l'écran, veuillez appuyer sur la touche Suppr.

Touches de fonction

F1 : Aide générale. F2 : Ajouter ou supprimer un élément favori. F3 : Entrer dans le menu favoris.

F4 : Entrer dans le menu des caractéristiques du processeur.

F5 : Entrer dans le menu Memory-Z. F6 : Charger les valeurs par défaut.

Réinitialiser le BIOS

Il se peut que vous ayez besoin de récupérer les réglages BIOS par défaut pour résoudre certains problèmes. Pour réinitialiser les réglages du BIOS, veuillez suivre l'une des méthodes suivantes :

- Allez dans le BIOS et appuyez sur F6 pour charger les réglages par défaut.

- Court-circuitez le cavalier Clear CMOS sur la carte mère.

Important

Assurez-vous que l'ordinateur est éteint avant d'effacer les données CMOS. Veuillez vous référer à la section cavalier Clear CMOS pour en savoir plus sur la réinitialisation du BIOS.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant la mise à jour :

Veuillez télécharger la dernière version du BIOS compatible avec votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le profil BIOS sur la clé USB.

Mettre le BIOS à jour :

1. Insérez la clé USB contenant le profil dans le port USB.
2. Veuillez vous référer aux méthodes suivantes pour passer en mode flash.
3. Redémarrez et appuyez sur la touche Ctrl + F5 pendant le processus de POST, puis cliquez sur Oui pour redémarrer le système.

Mettre le BIOS à jour avec MSI Center

Avant la mise à jour :

- Assurez-vous que le pilote LAN est bien installé et que l'ordinateur est correctement connecté à Internet.

- Veuillez désactiver tous les autres logiciels d'application avant de mettre à jour le BIOS.

Mettre le BIOS à jour :

1. Installez et lancez MSI Center et accédez à la page Support.
2. Choisissez Live Update et cliquez sur le bouton Avancé.
3. Choisissez le profil BIOS et cliquez sur le bouton Installer.
4. Le rappel d'installation apparaît. Cliquez ensuite sur le bouton Installation.
5. Le système redémarrera automatiquement pour la mise à jour du BIOS.
6. Une fois la mise à jour terminée, le système redémarrera automatiquement.
