PRO B760-P II - Carte mère MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	MSI
Modèle	PRO B760-P II
Facteur de forme	ATX
Socket processeur	LGA1700
Chipset	Intel B760
Type de mémoire supportée	DDR5
Nombre de slots mémoire	4 (Dual Channel)
Capacité mémoire maximale	192 Go
Slots PCIe x16	2 (1x PCIe 4.0 x16, 1x PCIe 3.0 x16)
Slots M.2	2 (1x Gen4, 1x Gen3)
Ports SATA	4 (SATA 3.0)
Ports USB arrière	1x USB 3.2 Gen2 Type-C, 2x USB 3.2 Gen1 Type-A, 4x USB 2.0
Connecteur principal alimentation	24-pin ATX
Connecteurs CPU alimentation	8+4 pin
Sortie vidéo	HDMI 2.1, DisplayPort 1.4
Audio	Realtek ALC897 (7.1 canaux)
Réseau	Realtek RTL8125BG 2.5G LAN
WiFi / Bluetooth	Non intégré (slot M.2 pour carte WiFi)
Dimensions	305 x 244 mm (ATX)
Poids	Environ 1.3 kg (carte seule)
Température de fonctionnement	0°C à 60°C
Consommation électrique	Variable selon configuration (max ~100W pour la carte)
Entretien et nettoyage	Dépoussiérer régulièrement avec air comprimé. Éviter tout contact avec l'eau.
Sécurité	Éteindre et débrancher avant intervention. Manipuler avec précaution contre les décharges électrostatiques.
Pièces détachées et réparabilité	Réparation complexe, privilégier le SAV. Pièces détachées : connecteurs, dissipateurs.

FOIRE AUX QUESTIONS - PRO B760-P II MSI

Quels processeurs sont compatibles avec la carte mère MSI PRO B760-P II ?

Cette carte mère est compatible avec les processeurs Intel Core de 12e, 13e et 14e génération (socket LGA1700).

Quel type de RAM supporte la MSI PRO B760-P II ?

Elle supporte la mémoire DDR5 en configuration Dual Channel, jusqu'à 192 Go (4x 48 Go).

La carte mère a-t-elle du WiFi intégré ?

Non, le WiFi n'est pas intégré. Elle dispose cependant d'un slot M.2 (Key E) pour une carte WiFi/BT optionnelle.

Combien de slots M.2 sont disponibles ?

Deux slots M.2 : un Gen4 x4 et un Gen3 x4. Attention, le slot Gen4 peut partager la bande passante avec certains ports SATA.

Comment mettre à jour le BIOS de la MSI PRO B760-P II ?

Utilisez l'utilitaire MSI Center ou téléchargez le BIOS depuis le site MSI. Vous pouvez aussi utiliser la fonction M-Flash dans le BIOS.

La carte mère est-elle compatible avec les refroidisseurs de processeur standards ?

Oui, elle supporte les refroidisseurs compatibles socket LGA1700. Assurez-vous que le support de montage est adapté.

Quels ports USB sont disponibles à l'arrière ?

Un port USB 3.2 Gen2 Type-C, deux ports USB 3.2 Gen1 Type-A, et quatre ports USB 2.0.

Puis-je utiliser un refroidisseur liquide AIO sur cette carte mère ?

Oui, le socket LGA1700 est pris en charge par la plupart des AIO. Vérifiez la compatibilité du waterblock et l'espace autour du socket.

La carte mère supporte-t-elle le PCIe 5.0 ?

Non, le chipset B760 offre PCIe 4.0 pour les slots x16 et M.2. Les processeurs de 12e génération peuvent avoir un slot PCIe 5.0 dédié depuis le CPU, mais la carte ne le supporte pas.

Comment connecter les ventilateurs du boîtier ?

La carte dispose de plusieurs headers pour ventilateurs (CPU_FAN, PUMP_FAN, SYS_FAN). Utilisant PWM ou DC selon le type de ventilateur. Consultez le manuel pour les positions exactes.

MODE D'EMPLOI PRO B760-P II MSI

Fonctions spéciales 20

Contenu 21

Connecteurs du panneau arrière 22

Tableau d'état LED du port LAN 23

Connexion des prises audio 23

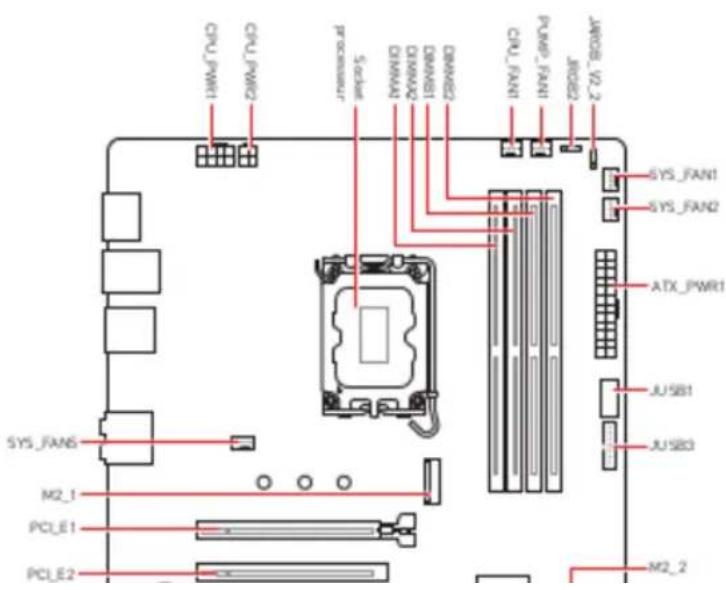

Vue d'ensemble des composants 25

Socket CPU 26

Slots DIMM 27

PCI_E1-5 : Slots d'extension PCIe 28

SATA 5-8 : Connecteurs SATA 6 Gb/s 28

M2_1~2 : Slots M.2 (Clé M) 29

JAUD1 : Connecteur audio avant 32

JFP1, JFP2 : Connecteurs du panneau avant 32

JCI1 : Connecteur d'intrusion châssis 33

CPU PWR1, ATX PWR1 : Connecteurs d'alimentation 34

LED embarquées 43

EZ Debug LED 43

Installer le système d'exploitation, les pilotes et MSI Center 44

MSI Center 47

UEFI BIOS 48

Configuration du BIOS 49

Réinitialiser le BIOS 50

Mettre le BIOS à jour 50

Avis réglementaires

Conformité CE

Démarrage rapide

Merci d'avoir acheté cette nouvelle carte mère MSI®. Cette section de démarrage rapide fournit des explications sur son installation dans votre ordinateur. Certains processus d'installation proposent également des démonstrations vidéo. Veuillez visiter l'URL pour regarder la vidéo sur le navigateur Web de votre téléphone ou de votre tablette. Vous pouvez également visiter l'URL en scannant le code QR.

Outils de préparation et composants

Informations de sécurité

• Les composants dans l'emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous.
• Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l'ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
• Veuillez tenir la carte mère par les bords pour éviter de toucher les composants sensibles.
• Il est recommandé de porter un bracelet antistatique lors de la manipulation de la carte mère pour prévenir tout dommage. Si vous n'avez pas de bracelet antistatique, touchez un objet métallique relié à la terre avant de manipuler la carte mère afin de vous décharger de votre charge statique. Touchez régulièrement l'objet métallique pendant toute la manipulation.
• Tant que la carte mère n'est pas installée, conservez-la dans un récipient protégé contre les ondes électrostatiques ou sur une couche antistatique.
• Avant de démarrer l'ordinateur, vérifiez si toutes les vis et les composants métalliques sont bien fixés sur la carte mère ou ailleurs dans le boîtier de l'ordinateur.
• Ne démarrez pas l'ordinateur avant d'avoir terminé l'installation. Ceci peut endommager les composants ou vous blesser.
• Si vous avez besoin d'aide pendant l'installation, veuillez consulter un technicien informatique certifié.
• Avant d'installer les composants d'ordinateur, veuillez toujours mettre hors tension et débrancher le cordon d'alimentation.

Avertissement pour l'installation des entretoises

Pour éviter d'endommager la carte mère, il est interdit d'installer des entretoises inutiles entre le circuit de la carte mère et le boîtier de l'ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l'arrière de la carte mère (comme indiqué ci-dessous) pour servir d'avertissement à l'utilisateur.

Zone de protection

Une peinture protectrice est présente autour de chaque trou de vis pour éviter que les pièces ne soient rayées.

Installation d'un processeur

Installation de la mémoire DDR5

- https://youtu.be/XiNmkDNZcZk

Connexion du panneau avant

- http://youtu.be/DPELidVNZUI

Installation de la carte mère - https://youtu.be/wWl6Qt51Wnc

Connexion des connecteurs d'alimentation

- http://youtu.be/gkDYyR_8314

Installation des disques SATA

Installation d'une carte graphique

- http://youtu.be/mG0GZpr9w_A

Connexion des périphériques

CPU	Support des processeurs Intel® CoreTM de 14ème, 13ème et 12ème génération, Intel® Pentium® Gold et Celeron®Socket LGA1700*Vuilles vous rendre sur le site avec moi compour obtenir la demiéraliste des modèles supportés à mesure que de nouveaux proesseurs sont introduits sur le marché.
Chipset	Chipset Intel® B760
Mémoire	4 x slots pour mémoire DDR5, support jusqu'à 192 Go*Support 1R 5600 MHz (par JEDEC et POR)Fréquence d'overclocking maximale :La fréquence maximale en mode 1DPC 1R monte jusqu'à 7000+ MHzLa fréquence maximale en mode 1DPC 2R monte jusqu'à 6400+ MHzLa fréquence maximale en mode 2DPC 1R monte jusqu'à 6000+ MHzLa fréquence maximale en mode 2DPC 2R monte jusqu'à 5600+ MHzSlots DIMM avec deux loquetsSupport Intel® XMP 3.0 OCSupport mémoire dual channel à double contrôleur

Suite du tableau sur la page précédente

Sorties vidéo intégrées	1 x port HDM TM 2.1 avec HDR, supportant une résolution maximum de 4K 60 Hz*/**1 x port DisplayPort 1.4 avec HBR2, supportant une résolution maximum de 4K 60 Hz*/**Disponible uniquement pour le processeur avec pu ce graphique intégrée.Les caractéristiques des cartes graphiques peuvent varier en fonction du processeur installé.
Ports SATA	4 x ports SATA 6 Gb/s (depuis chipset B760)
Slots SSD M.2	2 x slots M.2 (Clé M)Slot M2_1 (depuis CPU)Support jusqu'à PCIe 4.0 x4Support des périphériques de stockage 2242/2260/2280Slot M2_2 (depuis chipset B760)Support jusqu'à PCIe 4.0 x4Support des périphériques de stockage 2242/2260/2280
RAID	Support RAID 0, RAID 1, RAID 5 et RAID 10 pour les périphériques de stockage SATA
	Realtek® AL C897 Code c

Suite du tableau sur la page précédente

Connecteurs USB internes	1 x connecteur USB 3.2 Gen 15 Gb/s Type-C du panneau avant (depuis chipset B760)2 x connecteurs USB 3.2 Gen 15 Gb/s Type-A (depuis Hub GL3523)Support de 4 autres ports USB 3.2 Gen 15 Gb/s2 x connecteurs USB 2.0 Type-A (depuis Hub -GL850G)Support de 4 autres ports USB 2.0
Connecteurs de ventilateur	1 x connecteur de ventilateur CPU à 4 broches1 x connecteur de ventilateur à 4 broches pour la pompe à eau5 x connecteurs de ventilateur système à 4 broches
Connecteurs système	1 x connecteur audio avant2 x connecteurs du panneau système1 x connecteur d'intrusion châssis1 x connecteur de module TPM1 x connecteur de port série1 x connecteur TBT (Support RTD3)
Cavalier	1 x cavalier Clear CMOS

Suite du tableau sur la page précédente

Connecteurs du panneau arrière	2 x ports USB 2.0 Type-A (depuis chipset B760)1 x DisplayPort1 x port HDM TM 2 x ports USB 3.2 Gen 1 5 Gb/s Type-A (depuis chipset B760)1 x port USB 3.2 Gen 2 10 Gb/s Type-C (depuis chipset B760)1 x port LAN (RJ45) 2,5 Gb/s5 x prises audio1 x connecteur Sortie S/PDIF optique
Contrôleur E/S	Contrôleur NUVOTON NCT 6687
Moniteur système	Détection de la température CPU/Système/ChipsetDétection de la vitesse du ventilateur CPU/Système/PompeContrôle de la vitesse du ventilateur CPU/Système/Pompe
Dimensions	Format ATX244 mm x 304 mm (9,6" x 12")
	1 x flash 256 Mb

Fonctions spéciales

Caractéristiques du refroidissement

Vérifiez tous les articles dans l'emballage de votre carte mère. L'emballage doit contenir :

Carte mère

• 1 x carte mère

Documentation

• 1 x guide d'installation rapide • 1 x avis réglementaire de l'Union européenne

Câble

• 1 x câble SATA 6 Gb/s

Accessoires

• 1 x paquet de clips EZ M.2 (1 set/paquet) • 1 x paquet de vis M.2 et d'entretoises (1 set/paquet) • 1 x protection de panneau E/S

Important

Veuillez contacter votre revendeur si un des éléments ci-dessus est endommagé ou manquant.

Connecteurs du panneau arrière

Élément	Description
1	DisplayPort
2	Port LAN (RJ45) 2,5 Gb/s
3	Ports USB 2.0 Type-A (depuis chipset B760)
4	Prises audio

Tableau d'état des LED du port LAN

LED indiquant la connexion et l'activité			LED indiquant la vitesse
État	Description		État	Vitesse
Éteint	Pas de connexion		Éteint	10 Mb/s
Jaune	Connexion correcte		Vert	100/1000 Mb/s
Clignote	Activité en cours		Orange	2,5 Gb/s

Connexion des prises audio

Schéma de connexion des prises audio pour casque et microphone

Schéma de connexion des prises audio aux haut-parleurs 4 canaux

Schéma de connexion des prises audio aux haut-parleurs 5.1 canaux

Vue d'ensemble des composants

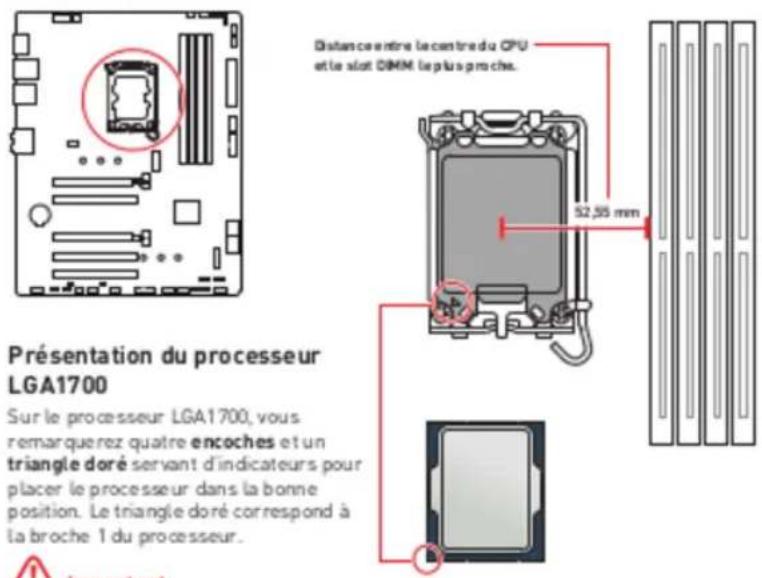

Socket CPU

Important

• Avant d'installer ou de retirer le processeur du socket, veillez à toujours débrancher le cordon d'alimentation de la prise électrique. Veuillez garder le cache de protection du processeur après l'installation du

Slots DIMM

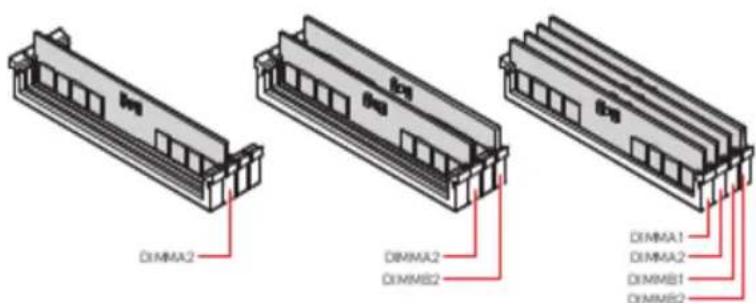

Installation du module de mémoire

PCI_E1\~5 : Slots d'extension PCIe

! Important

• Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme la barre de support MSI pour supporter son poids et pour éviter la déformation du slot.
• Veillez à toujours mettre l'ordinateur hors tension et à débrancher le cordon d'alimentation avant d'installer les cartes d'extension. Référez-vous à la documentation des cartes pour vérifier si un composant ou un logiciel doit être modifié.

SATA_5\~8 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA.

M2_1\~2: Slots M.2 (Clé M)

Important

• La technologie Intel® RST ne prend en charge qu'un SSD M.2 PCIe avec une mémoire ROM UEFI.
• Si votre SSD M.2 possède son propre dissipateur de chaleur, retirez le tampon en caoutchouc du slot M.2 avant d'installer le SSD M.2. Ne réinstallez pas le dissipateur fourni avec votre carte mère.

Installation du module M.2 dans le slot M2_1

1. Desserrez les vis de la plaque M.2 Shield Frozr.
2. Soulevez la plaque M.2 Shield Frozr et retirez-la.

1. Installez le clip EZ M.2 fourni en fonction de la longueur du SSD. Ignorez cette étape si vous installez un SSD 2280.

1. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
2. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2.

1. Retirez le film protecteur du pad thermique sous la plaque M.2 Shield Frozr.
2. Remettez la plaque M.2 Shield Frozr en place et fixez-la.

Installation du module M.2 dans le slot M2_2

1. Installez l'entretoise M.2 fournie dans le slot M.2 en fonction de la longueur du SSD.
2. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
3. Fixez le SSD M.2 avec la vis M.2 fournie.

JAUD1 : Connecteur audio avant

Ce connecteur vous permet de connecter les prises audio sur le panneau avant.

JFP1, JFP2 : Connecteurs du panneau avant

Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l'alimentation et les LED du boîtier/châssis de votre PC. Les connecteurs Power Switch et Reset Switch vous permettent de connecter le bouton d'alimentation et le bouton de réinitialisation. Le connecteur Power LED se connecte à l'indicateur LED du boîtier du PC et le connecteur HDD LED indique l'activité du disque dur. Le connecteur JFP2 est destiné au buzzer et au haut-parleur. Pour connecter les câbles du boîtier du PC aux bonnes broches, veuillez vous référer aux images suivantes ci-dessous.

JCI1 : Connecteur d'intrusion châssis

Ce connecteur vous permet de connecter le câble d'interrupteur d'intrusion châssis.

Commencer l'activité d'intrusion châssis

Utilisation du détecteur d'intrusion châssis

1. Reliez le connecteur JCI1 à l'interrupteur ou au capteur d'intrusion châssis situé sur le boîtier du PC.
2. Fermez le couvercle du boîtier.
3. Allez dans BIOS > SETTINGS (Réglages) > Security (Sécurité) > Chassis Intrusion Configuration (Configuration d'intrusion châssis).
4. Réglez Chassis Intrusion (Intrusion châssis) sur Enabled (Activé).
5. Appuyez sur F10 pour sauvegarder et quitter. Ensuite appuyez sur la touche Enter (Entrée) pour choisir Yes (Oui).
6. Désormais, si le boîtier du PC est ouvert quand l'ordinateur est allumé, vous

CPU_PWR1, ATX_PWR1 : Connecteurs d'alimentation

Ces connecteurs vous permettent de connecter une alimentation ATX.

JCOM1 : Connecteur de port série

Ce connecteur vous permet de connecter le bracket port série (selon modèle).

JUSB1 : Connecteur USB 3.2 Gen 1 Type-C du panneau avant

Ce connecteur vous permet de connecter le connecteur USB 3.2 Gen 1 5 Gb/s Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente robustesse. Quand vous connectez le câble, assurez-vous de le brancher dans le bon sens.

JUSB2~3 : Connecteurs USB 3.2 Gen 1

Ces connecteurs vous permettent de connecter les ports USB 3.2 Gen 1 5 Gb/s sur le panneau avant.

Notez que les câbles d'alimentation et de terre doivent être branchés correctement.

JUSB4~5 : Connecteurs USB 2.0

Ces connecteurs vous permettent de connecter les ports USB 2.0 sur le panneau avant.

• Notez que les broches VCC et Terre doivent être branchées correctement pour éviter tout dommage.
• Pour recharger votre iPad, iPhone et iPod par l'intermédiaire d'un port USB, veuillez installer l'utilitaire MSI Center.

JTPM1 : Connecteur de module TPM

CPU_FAN1, PUMP_FAN1, SYS_FAN1~5 : Connecteurs de ventilateur

Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant la tension.

Vous pouvez contrôler les ventilateurs dans le panneau BIOS > HARDWARE MONITOR. Il vous permet de régler DC ou PWM selon votre type de ventilateur. Si vous cochez le Mode ventilateur intelligent, la vitesse du ventilateur changera en fonction de la température du processeur ou du système. Si vous décochez le Mode ventilateur intelligent, le ventilateur tournera à la vitesse maximale.

Important

Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir basculé entre les modes PWM et DC.

Définition des broches en mode PWM

Broche	Nom de signal	Broche	Nom de signal
1	Ground	2	+12V

JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.

Conserver les données (défaut)

Effacer le CMOS/ Réinitialiser le BIOS

Réinitialiser le BIOS aux valeurs par défaut

1. Éteignez l'ordinateur et débranchez le cordon d'alimentation.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pendant 5 à 10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez le cordon d'alimentation et allumez l'ordinateur.

JRGB1\~2 : Connecteurs LED RGB

Le connecteur JRGB vous permet de connecter un ruban LED RGB de type 5050 12 V.

Connexion du ruban LED RGB

Connexion du ventilateur LED RGB

Connecteur JR08

JARGB_V2_1~2 : Connecteurs LED A-RAINBOW V2 (ARGB Gen2)

Les connecteurs JARGB_V2 vous permettent de connecter les rubans LED ARGB Gen2 et ARGB. Le connecteur JARGB_V2 supporte jusqu'à 240 LED RGB adressables individuellement avec une puissance nominale maximale de 3 A (5 V).

Connexion du ruban LED RGB adressable

Attention

Faites attention à bien connecter le bon type de ruban LED. Le connecteur JRGB et le connecteur JARGB_V2 fournissent des tensions différentes. La connexion d'un ruban LED ARGB 5 V au connecteur JRGB peut endommager le ruban LED.

Important

• Si vous connectez les rubans LED ARGB Gen1 et ARGB Gen2 au même connecteur, cela peut entraîner des problèmes. Ne mélangez pas les rubans LED ARGB Gen1 et ARGB Gen2.
• Afin d'obtenir les meilleurs effets, nous vous recommandons fortement d'installer des rubans LED proposant les mêmes caractéristiques.
• Avant d'installer ou de retirer le ruban LED RGB adressable, veillez à toujours éteindre l'alimentation et à débrancher le cordon d'alimentation de la prise électrique.
• Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d'extension LED.

LED embarquées

EZ Debug LED

Ces LED indiquent l'état de débogage de la carte mère.

CPU - indique que le CPU n'est pas détecté ou que son initialisation a échoué. DRAM - indique que la mémoire DRAM n'est pas détectée ou que son initialisation a échoué. VGA - indique que le GPU n'est pas détecté ou que son initialisation a échoué. BOOT - indique que le périphérique de démarrage n'est pas détecté ou que son initialisation a échoué.

Installer le système d'exploitation, les pilotes et MSI Center

Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes.

Installer Windows 11

1. Allumez l'ordinateur.
2. Insérez le disque ou la clé USB d'installation de Windows 11 dans votre ordinateur.
3. Appuyez sur le bouton Redémarrer (Restart) du boîtier de l'ordinateur.
4. Appuyez sur la touche F11 pendant le POST (Power-On Self Test) du système pour entrer dans le menu de démarrage.
5. Choisissez le disque ou la clé USB d'installation de Windows 11 dans le menu de démarrage.
6. Appuyez sur n'importe quelle touche lorsqu'apparaît le message [Appuyez sur n'importe quelle touche pour démarrer du CD ou du DVD] (Press any key to boot from CD or DVD). Sinon, veuillez ignorer cette étape.
7. Suivez les instructions à l'écran pour installer Windows 11.

Installer les pilotes avec MSI Driver Utility Installer

Important

• Certaines nouvelles puces réseau ne sont pas prises en charge par Windows 11. Il est recommandé d'installer le pilote LAN avant d'installer les pilotes avec MSI Driver Utility installer. Veuillez vous référer au site www.msi.com pour installer le pilote LAN adapté à votre carte mère.
• Le MSI Driver Utility installer n'apparaîtra qu'une seule fois. Si vous l'annulez ou le fermez pendant le processus, veuillez vous référer au chapitre Live Update du manuel MSI Center pour installer les pilotes. Vous pouvez également vous rendre sur le site www.msi.com pour rechercher votre carte mère et télécharger les pilotes.
• MSI Driver Utility Installer doit être installé via Internet.
• Allumez l'ordinateur sous Windows 11.
• Sélectionnez Démarrer (Start) > Paramètres (Settings) > Windows Update, puis sélectionnez Rechercher des mises à jour.
• MSI Driver Utility Installer apparaîtra automatiquement.

1. Cochez la case Sélectionner tout (Select All) dans le coin inférieur gauche et cliquez sur Installer (Install) pour installer MSI Center et les pilotes. La progression de l'installation sera affichée en bas.

MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI. Avec MSI Center, vous pouvez personnaliser les modes selon vos envies, surveiller les performances du système et régler la vitesse du ventilateur.

Guide d'utilisation de MSI Center

Si vous souhaitez en savoir plus sur MSI Center, veuillez vous référer au fichier

http://download.msi.com/manual/mb/MSICENTER.pdf ou scannez le code QR pour y accéder.

Important

Les fonctions peuvent varier en fonction du produit que vous possédez.

UEFI BIOS

Le BIOS UEFI de MSI est compatible avec l'architecture UEFI (Unified Extensible Firmware Interface). Le BIOS UEFI présente de nombreuses nouvelles fonctionnalités et avantages qui ne sont pas proposés par le BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l'avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.

Important

Dans ce guide d'utilisation, le terme BIOS se réfère au BIOS UEFI, sauf indication contraire.

Avantages de l'UEFI

• Démarrage rapide - L'UEFI peut démarrer directement le système d'exploitation et enregistrer le processus d'autotest du BIOS. Il élimine également le temps à attendre pour passer en mode CSM pendant le POST.
• Prend en charge des partitions de disque dur supérieures à 2 To.
• Prend en charge plus de 4 partitions principales avec une table de partition GUID (GPT).
• Prend en charge un nombre illimité de partitions.
• Prend en charge toutes les capacités de nouveaux appareils - les nouveaux appareils peuvent ne pas fournir de compatibilité descendante.
• Prend en charge le démarrage sécurisé - L'UEFI peut vérifier la validité du système d'exploitation pour s'assurer qu'aucun malware ne perturbe le processus de démarrage.

Configuration du BIOS

Les réglages par défaut fournissent une performance optimale pour la stabilité du système en conditions normales. Veillez à toujours garder les réglages par défaut pour éviter d'endommager le système ou tout problème au démarrage, sauf si vous êtes familier avec le BIOS.

Important

• Le BIOS est constamment mis à jour afin d'offrir de meilleures performances du système. Par conséquent, la description peut différer selon la version du BIOS utilisée et n'est donc donnée qu'à titre de référence. Vous pouvez aussi vous référer à l'onglet Help (Aide) pour obtenir la description de l'élément du BIOS.
• Les écrans, les options et les paramètres du BIOS peuvent varier selon votre système.

Entrer dans la configuration du BIOS

Pendant le démarrage, lorsqu'apparaît le message « Press DEL key to enter Setup Menu, F11 to enter Boot Menu » sur l'écran, veuillez appuyer sur la touche Suppr.

Touches de fonction

F1 : Liste d'aide générale F2 : Ajouter ou supprimer un élément favori F3 : Entrer dans le menu Favoris F4 : Entrer dans le menu caractéristiques du processeur F5 : Entrer dans le menu Memory-Z F6 : Charger les réglages par défaut

Réinitialiser le BIOS

Il se peut que vous ayez besoin de récupérer les réglages BIOS par défaut pour résoudre des problèmes. Pour réinitialiser les réglages du BIOS, veuillez suivre l'une des méthodes suivantes :

• Allez dans le BIOS et appuyez sur F6 pour charger les réglages par défaut.
• Court-circuitez le cavalier Clear CMOS sur la carte mère.

Important

Assurez-vous que l'ordinateur est éteint avant d'effacer les données CMOS. Veuillez vous référer à la section cavalier Clear CMOS pour réinitialiser le BIOS.

Mettre le BIOS à jour

Mettre le BIOS à jour avec M-FLASH

Avant la mise à jour :

Veuillez télécharger la dernière version du BIOS compatible avec votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le profil BIOS sur la clé USB.

Mettre le BIOS à jour :

1. Accédez au BIOS ROM voulu avec le commutateur Multi-BIOS. Ignorez cette étape si votre carte mère ne possède pas ce commutateur.
2. Insérez la clé USB contenant le fichier de mise à jour au port USB.
3. Veuillez vous référer aux méthodes suivantes pour passer en mode flash.

- Redémarrez et appuyez sur la touche Ctrl + F5 pendant le processus de POST et cliquez sur Oui pour redémarrer le système.

Mettre le BIOS à jour avec MSI Center

Avant la mise à jour :

• Assurez-vous que le lecteur LAN est bien installé et que l'ordinateur est correctement connecté à internet.
• Veuillez désactiver tous les autres logiciels d'application avant de mettre à jour le BIOS.

Mettre le BIOS à jour :

1. Installez et lancez MSI Center et accédez à la page Support.
2. Sélectionnez Live Update et cliquez sur le bouton Avancé.
3. Sélectionnez le profil BIOS et cliquez sur le bouton installer.
4. Le rappel d'installation apparaît. Cliquez ensuite sur le bouton installer.
5. Le système redémarrera automatiquement pour la mise à jour du BIOS.
6. Une fois la mise à jour terminée, le système redémarrera automatiquement.

décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

RUSSE
