Retrouvez gratuitement la notice de l'appareil LT 2115 CMA JONSERED au format PDF.
Téléchargez la notice de votre Débroussailleuse au format PDF gratuitement ! Retrouvez votre notice LT 2115 CMA - JONSERED et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LT 2115 CMA de la marque JONSERED.
• Ne jamais tondre à proximité de personnes, d’enfants ou d’animaux. • Ne pas oublier que tout utilisateur ou propriétaire d’un tracteur de pelouse est responsable des accidents ou dommages causés à une personne ou a ses biens. • Ne transportez pas de passagers. • Tous les utilisateurs doivent rechercher et obtenir une formation personnelle sérieuse et pratique qui devra insister : - sur la nécessité absolue d’être attentif et concentré lorsqu’on utilise un tracteur de pelouse, - le fait qu’un tracteur de pelouse glissant sur une pente ne pourra pas être arrêté en appuyant simplement sur la pédale de frein. Les raisons principales de cette perte de contrôle sont : a) l’adhérence insuffisante des pneus, b) une conduite trop rapide, c) un freinage insuffisant, d) un tracteur de pelouse inadaptée aux conditions d’utilisation, e) une mauvaise appréciation des contraintes résultant de la nature du terrain à entretenir et, tout particuliérement de la présence de pentes sur ce terrain, f) l’attelage incorrect d’une remorque et la mauvaise répartition des masses.
Contrôlez systématiquement et soigneusement l’état de la surface à tondre et retirer tous les objets susceptibles de devenir des projectiles lors du passage de la machine. ATTENTION – Le carburant est très inflammable. - Pour transporter ou stocker le carburant, n’utiliser exclusivement que des récipients conçus et approuvés pour ces usages. - Toujours remplir le réservoir de carburant à l’air libre et ne pas fumer pendant le remplissage. - Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en foctionnement ou qu’il est encore chaud. - Si du carburant a été renversé, ne pas tenter de démarrer le tracteur, mais le pousser hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées. - Refermer avec précautions les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité. Remplacer les pots d’échappement défectueux.
Ne jamais utiliser un tracteur de pelouse sur des pentes supérieures à 10°. Se souvenir qu’il n’existe pas de pente «sûre». Conduire sur des pentes herbeuses demande une attention particulière. Afin d’éviter tout risque de retournement du tracteur, appliquer avec soin les consignes suivantes : - ne pas s’arrêter ou démarrer brusquement dans une pente, - embrayer doucement et ne jamais arrêter le tracteur de pelouse dans une pente, et plus particulièrement dans le sens de la descente. - conduire toujours lentement dans les pentes, tout comme dans les virages serrés, - faire attention aux irrégularités du terrain, - ne jamais tondre en travers d’une pente, à moins que le tracteur de pelouse n’ait été spécialement conçu à cet effet. Faire attention lors de la traction de charges ou lors de l’utilisation d’équipements lourds. - N’utiliser que des points d’attelage approuvés. - Limiter les charges à celles qu’il est possible de contrôler avec sécurité. - Ne pas tourner trop brusquement. Rester très prudent lors des conduites en marche arrière. - Utiliser les masses de roues ou les contrepoids lorsqu’ils sont conseillés dans ce manuel d’utilisation. Faire attention à la circulation lorsque l’on doit utiliser le tracteur près d’une route ou lorsqu’on doit traverser une route. Toujours stopper la rotation des lames lorsqu’on doit traverser une surface autre que du gazon. Lors de l’utilisation d’accessoires, ne jamais les utiliser ou les déposer à proximité de quelqu’un. Ne jamais utiliser le tracteur de pelouse avec un bac, un déflecteur (option) ou un insert broyeur défectueux ou encore, sans qu’un bac ou un déflecteur ne soit monté sur le tracteur. Pour tondre, même en fonction broyage, il faut impérativement, pour la sécurité de l’utilisateur que, soit le bac, soit le déflecteur (option), soient placés à l’arrière du tracteur. Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au dessus de son régime nominal car cela peut être dangereux.
- débrayer les lames et abaisser le carter de coupe, - mettre le levier de vitesse au point mort et enclencher le frein de parking, - arrêter le moteur et retirer les clés, • Débrayer les lames, arrêter le moteur, et débrancher le (s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de contact : - avant de retirer l’insert broyeur ou avant de retirer la goulotte d’éjection pour la nettoyer. - avant de contrôler, nettoyer ou travailler sur le carter de coupe, - avant de retirer un objet coincé dans le tracteur de pelouse. Dans ce cas inspecter aussitôt la machine pour s’assurer qu’elle n’est pas endommagée et, si nécessaire, faire ou faire faire impérativement les réparations avant de la remettre en marche et de la faire fonctionner à nouveau. - si la machine commence à vibrer anormalement. Dans ce cas vérifier immédiatement le carter de coupe. • Débrayer systématiquement les lames quand le tracteur n’est pas utilisé ou quand il doit être transporté. • Débrayer les lames puis arrêter le moteur : - avant de faire le plein d’essence, - avant d’enlever le collecteur, - avant de régler la hauteur de coupe à moins que ce réglage ne puisse s’effectuer du poste de conduite. • Lorsque la tonte est terminée, réduire les gaz avant de couper le moteur et, si le tracteur de pelouse est équipée d’un robinet d’arrêt du carburant, fermer celui-ci.
Attendre le refroidissement du moteur avant d’entreposer la tondeuse autoportée dans un espace fermé. Pour supprimer les risques d’incendie s’assurer que le moteur, le pot d’échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l’herbe, des feuilles ou des surplus de graisse. Vérifier souvent le bac ou le collecteur pour vous assurer qu’il est propre et qu’il n’est pas endommagé. Pour plus de sécurité, remplacer systématiquement les pièces usées ou détériorées. Si le réservoir de carburant doit être vidangé, procéder à cette opération à l’extérieur. Sur les tracteur de pelouse multi-lames, ne pas oublier que la rotation d’une lame peut entraîner celle des autres. Quand le tracteur de pelouse est garé, entreposé ou tout simplement inutilisé, régler la hauteur de coupe dans sa position la plus basse. ATTENTION: Toujours débrancher le fil de la bougie d’allumage et le placer de telle sorte qu’il ne puisse, en aucun cas, entrer en contact avec la bougie afin de prévenir les démarrages accidentels, lors du montage, du transport, des réglages ou des réparations.
Nunca utilice en pendientes de más de 10°. Acuérdese que no hay pendiente segura. Hay que tener mucho cuidado cuando se quiere desplazar sobre pendientes de césped. Para protejerse contra vuelco; - evite arrancar o parar cuando vaya cuesta arriba o cuesta abajo; - enganche el embrague lentamente, siempre guarde la maquina en engranaje, especialmente cuanto se este desplazando cuesta abajo; - las velocidades de la maquina deben ser mantenidas bajas cuando este sobre las pendientes o cuando haga vueltas estrechas. - fíjese si hay agujeros, surcos o otros peligros escondidos; - nunca siegue al través de la cara de la pendiente, a menos que la segadora este diseñada para este propósito. Tenga mucho cuidado cuando este tirando cargas o cuando este usando un equipo pesado. - Use solamente puntos de enganche de la barra de tracción. - Limite carga a esos que pueda controlar con seguridad. - No haga vuelta rápidas. Tenga cuidado cuando vaya marcha atrás. - Use contrapesos o pesos de rueda cuando este sugerido en su libro de instrucciones. Tenga un cuidado extra cuando atraviese o se acerque de carreteras . Pare la rotación de las cuchillas cuando ataviase superficies otras que césped. Cuando use cualquier accesorio, nunca directa la descarga de materiales hacia personas que estén cerca y no permita que nadie cerca de la maquina cuando esta funcionando. Nunca use la maquina sin la protección contra la descarga en su sitio Nunca cambie los ajustes del regulador o no haga que el motor tenga una velocidad excesiva. Antes de dejar la posición del operador:
Para la seguridad reemplace las partes que estén usadas o dañadas. Si el tanque del combustible debe ser vaciado hágalo afuera. En maquinas de más de una cuchilla, tenga cuidado puesto que la rotación de una cuchilla puede causar la rotación de otras cuchillas. Cuando la maquina debe ser estacionada, almacenada o cuando debe ser dejada desatendida, baje el conjunto cortador a menos que una serradora mecánica es usada. ADVERTENCIA: Siempre desconecte el alambre de la bujía y póngalo donde no pueda entrar en contacto con la bujía, para evitar el arranque por accidente, durante la preparación, el transporte, el ajuste o cuando se hacen reparaciones.
- naar de vrijloop schakelen en de parkeerrem inschakelen; - de motor stoppen en de sleutel verwijderen. Schakel de aandrijving naar de hulpstukken uit, stop de motor en maak de bougiekabel(s) los of verwijder het contactsleuteltje, - voordat u opgehoopt materiaal weghaalt of een verstopte afvoer leeg maakt; - voordat u de maaimachine controleert, schoonmaakt of eraan werkt;
Retirer l'adaptateur cranté du volant et le glisser sur l'arbre de direction. Vérifier que les roues avant sont bien alignées selon l'axe d'avancement et positionner le volant sur l'adaptateur. La traverse du volant doit être perpendiculaire à l'axe d'avancement. Mettre en place la grande rondelle plate, la rondelle frein et la vis ou l'écrou hexagonal(e). Serrer fortement. Encliqueter l'enjoliveur de volant dans le centre du volant.
• • Bevestig de grote platte sluitring en de 1/2 borgmoer. Zet ze stevig vast. Klik het inzetstuk in het midden van het stuur. 1. VERLENGAS Placer le siège sur son embase de façon que la tête de la vis à épaulement se place dans le trou à l'extrémité de la large fente de l'embase (1). Pousser le siège vers le bas pour engager la vis à épaulement dans la fente puis repousser le siège vers l'arrière du tracteur. La position du siège seul, par rapport à la position de la pédale de frein et d'embrayage, est réglable. Rechercher une position assise correcte en déplaçant le siège vers l'avant ou vers l'arrière. Serrer ensuite à fond la vis de réglage (2).
02617 Druk op de stoel totdat de borstbout in de sleuf past en trek de stoel vervolgens naar de achterzijde van de tractor. De zitting is verstelbaar voor de individuele instelling in verhouding tot de koppelings- resp. rempedaal. Stel de zizting in de juiste zitpositie door deze naar voor en naar achter te schuiven. Haal de stelschroef aan.
Leur contact avec la batterie pouvant entraîner des brûlures. • Retirer le capotage de la batterie
2. Cable positivo (+) NOTA: Si utiliza la bateria después del mes y año indicado sobre la etiqueta, cargue la batería por un mínimo de una hora a 6-10 amps. ADVERTENCIA: Antes de instalar la batería, quitese los brazaletes metálicos, correas de reloj, sortijas, etc. Si estos objetos tocan la bateria pueden producirse quemaduras. • Quite el tapador del acumulador

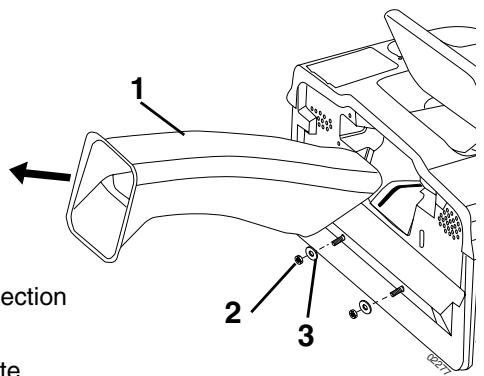

(3) (Voir figure). ce qui empêcherait la goulotte d'éjection de flotter avec le carter de coupe lorsque le tracteur se déplace sur un terrain irrégulier.

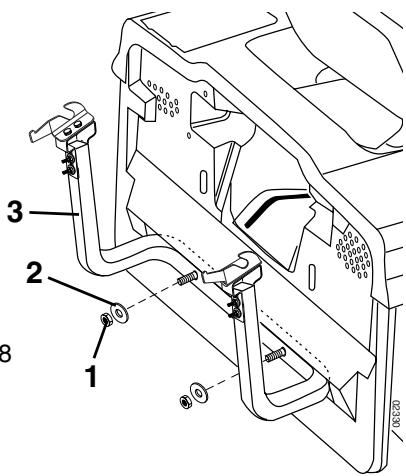

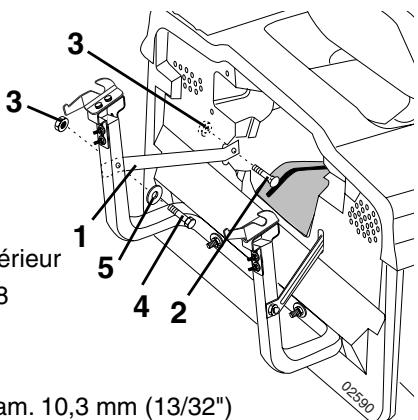

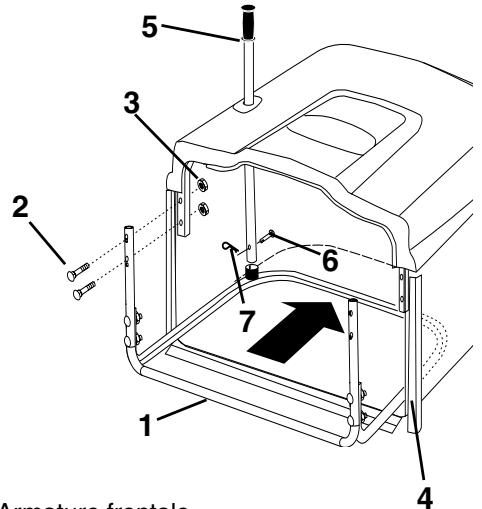

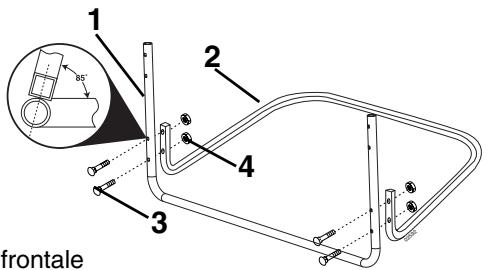

• Assembler les armatures frontale et supérieure du collecteur à l’aide des 4 boulons poêlier 1/4 x 50,8 mm et des 4 écrous frein fournis. Serrer fermement. • Mettre en place les bandes d’étanchéité en vinyle sur les armatures du collecteur. • Insérer le levier de vidage du collecteur dans le trou prévu à cet effet sur le capotage supérieur du collecteur, puis insérer la cheville et la bloquer à l’aide de l’épingle. REMARQUE : ultérieurement la cheville et l’épingle pourront être retirées de façon à permettre l’utilisation du levier de vidage pour débourrer, si besoin est, le canal d’éjection du tracteur.

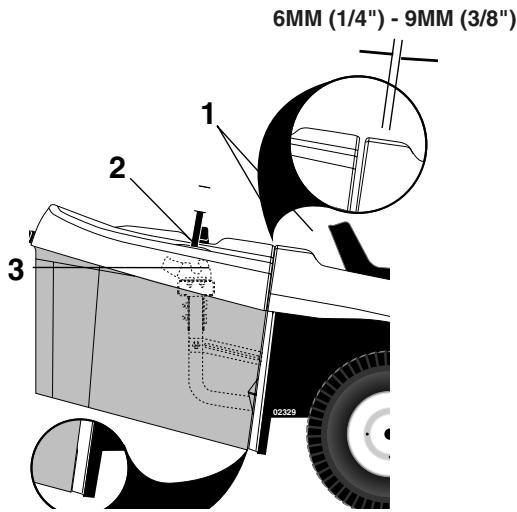

3 Réglage de la position horizontale • Déplacer les crochets en avant ou en arrière, juste de ce qu’il faut pour obtenir la bonne position du collecteur dans le plan horizontal. Bien resserrer les écrous.
Réglage de la position verticale • Desserrer au minimum afin que les éléments gardent leur position mais puissent néanmoins être déplacés légèrement. • Déplacer les étriers vers le haut ou vers le bas, juste de ce qu’il faut pour obtenir la bonne position du collecteur dans le plan vertical. Bien resserrer les écrous. • Repositionner le collecteur sur ses crochets d’attelage afin d’en vérifier l’ajustement. Si le résultat n’est pas conforme aux instructions, répéter les opérations ci-dessus jusqu’à obtention d’un ajustage parfait. Pour optimiser les fonctions ramassage, broyage ou éjection, se reporter au (chapitre 5) de ce manuel d’utilisation.
• Ensambler los tubos frontales y superior de la recolectora de hierba utilizando los cuatro pernos del chasis (4) 1/4 x 50,8mm y las tuercas de bloqueo suministrados. Apretar de manera firme. • Ponga todas las capas de vinil a los tubos del contenedor. • Meta la manilla para volcar (verter) el contenedor en el orificio de la parte superior del contenedor, monte la clavija hendida y la fije por medio de un resorte fijador. NOTA: Para un manejo ulterior la clavija hendida se puede quitar de manera que la manilla se use para vaciar la manga en caso de que Èsta se atasque.
3 • Gebruik de bijgeleverde vier (4) rijtuigschroeven van 1/4 x 50,8 mm en de borgmoeren om de voorste en de bovenste buizen van de grascontainer te monteren. Stevig aandraaien. • Schuif de vinyl afdichtingen over de grascontainersteunen. • Voer de hendel voor het legen van de container door het gat in de bovenkant van de container, bevesting de trekpen en zet hem vast met de sluitveer. N.B.: Bij toekomstig gebruik kan de trekpen verwijderd worden om de hendel te gebruiken om de trechter te legen wanneer deze verstopt is geraakt

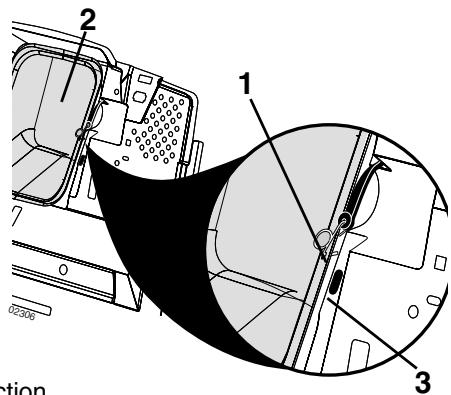

Insérer ensuite l'axe de fixation à travers les trous prévus à cet effet dans les deux parties de l'insert et le bloquer à l'aide de l'épingle. Pour mettre en place l'insert (et pour passer de la fonction broyage à la fonction éjection arrière), se reporter au chapitre 5 de ce manuel.

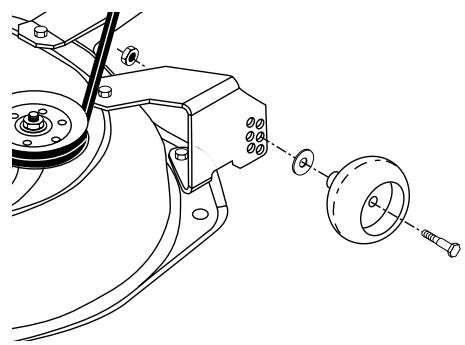

• Adjust gauge wheels with tractor on a flat level surface. • Régler le carter de coupe à la hauteur de coupe désirée. • Lorsque le carter de coupe est à la hauteur souhaitée, la roulette de jauge doit être placée légèrement au dessus du sol. Fixer la roulette de jauge dans le trou approprié du support situé sur le carter de coupe à l'aide de la vis, de la rondelle plate 3/8 et de l'écrou frein 3/8-16. Serrer à fond. • Répéter cette opération pour l'autre côté en plaçant la seconde roulette dans le trou correspondant à celui utilisé pour la première roulette de jauge .
• Stel de peilwielen af met de tractor op vlakke, horizontale grond. • Stel de maaier op de gewenste maaihoogte af. • Terwijl de maaier in de gewenste maaihoogtestand is, dienen de peilwielen zodanig te worden gemonteerd dat ze een klein beetje boven de grond zijn. Installeer het peilwiel in het juiste gat. • Herhaal dit aan de andere kant en installeer het peilwiel in hetzelfde stelgat.
Levier de commande de la transmission hydrostatique. Embrayage/débrayage du carter de coupe. Relevage et abaissement du carter de coupe. Clé de contact/démarrage. Frein de parking. Blocage/déblocage de la roue libre. Réglage de la hauteur de coupe.
1. 2. Acoplamiento/desacoplamiento de la tansmisión. Acoplamiento y desacoplamiento del equipo de corte. Elevación/descenso rápidos del equipo de corte. Cerradura de encendido. Freno de estacionamiento. Acoplamiento y desacoplamiento de rueda libre. Ajuste de la altura de corte.
Il est signalé par une encoche située sur le bord de la fente dans laquelle se déplace la manette.
Tussen deze beide buitenposities ligt de vol-gas stand.
Pour le transport, le carter de coupe doit être dans sa position la plus élevée (relevé au maximum). Pour cela, tirer le levier vers l'arrière jusqu'à sa butée. Pour abaisser le carter de coupe, tirer légèrement le levier vers l'arrière (1) puis enfoncer le bouton poussoir (2) situé sur le dessus du levier, ramener ensuite le levier vers l'avant (3) en maintenant la pression sur le bouton poussoir.
OFF Le circuit électrique est coupé (éteint) ON Le circuit électrique est fermé (allumé) START Le démarreur du moteur est alimenté (Dès le démarrage du moteur , relâcher la clé qui reviendra automatiquement sur la position "ON") ATTENTION! Lorsque la machine doit rester sans sur veillance, même pour un court instant, toujours arrêter le moteur, mettre le levier de commande de vitesse au point mort (Neutre) et retirer la clé de contact.
3. Relâcher la pédale d'embrayage/frein. Relâcher le levier du frein de stationnement qui restera dans sa position verrouillée (en haut). Pour desserrer le frein de parking, il suffit d'enfoncer la pédale d'embrayage/frein pour que le levier du frein de parking soit déverrouillé et qu'il revienne automatiquement dans sa position de repos.
Aplique el freno de estacionamiento de la manera siguiente: 1. Apriete el pedal del freno hasta el fondo. 2. Tire de la palanca de freno hacia arriba y manténgala en esta posición. 3. Suelte el pedal. Para desaplicar el freno de estacionamiento sólo es necesa-rio apretar el pedal del freno. Pour régler la hauteur de coupe, tirer vers l'arrière le levier de relevage du carter de coupe et faire tourner simultanément le bouton moleté du système de réglage de la hauteur de coupe. Pour augmenter la hauteur de coupe, faire tourner le bouton moleté dans le sens des aiguilles d'une montre. Pour la diminuer, le faire tourner en sens inverse.
Con el volante se ajusta la altura de corte que se desea. Girarlo hacia la derecha para aumenar la altura de corte. El volante podrá girarse más fácilmente si se tira al mismo tiempo hacia atrás de la palanca para el ascenso/descenso rápido del equipo de corte.
à la chaleur ce qui risquerait d'entraîner le débordement du réservoir.Toujours s'assurer, après le plein, que le bouchon du réservoir est correctement vissé et serré. Conserver l'essence dans un récipient spécialement conçu à cet effet et dans un local frais et aéré. Vérifier régulièrement le réservoir et le circuit d'alimentation en carburant.
De benzine is zeer brandgevaarlijk. Wees voorzichtig en tank buitenshuis. Rook niet bij het tanken en vul niet bij, wanneer de motor warm is. Doe niet te veel in de tank, daar de benzine kan expanderen en overstromen. Zorg dat na het tanken de benzinedop er goed op zit. Bewaar de brandstof op een koele plaats in een jerrycan voor motorbrandstof. Controleer benzinetank en brandstofleidingen.

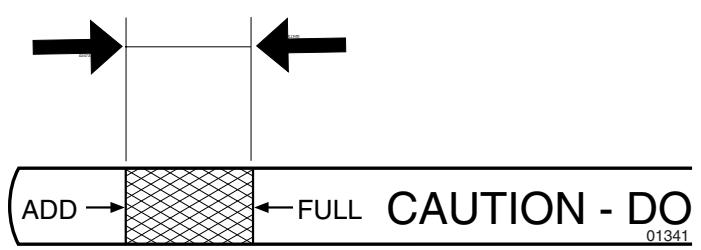

Remettre en place le bouchon/jauge et le revisser. Attendre quelques secondes et retirer à nouveau la jauge. Contrôler le niveau de l'huile sur la jauge.
(below freezing point). (en position supérieure) et que le levier pour l’embrayage/ débrayage du carte de coupe est en position de débrayage.
”START”. NOTA! No haga funcionar el motor de arranque más de unos 5 segundos a la vez. Si el motor no arranca, espere unos 10 segundos antes de hacer otra tentativa.
Répéter ces opérations 3 fois de suite. Déplacer le levier de commande d'avancement en position de point mort (N). Arrêter le moteur du tracteur en amenant la clé de contact sur sa position d'arrêt (OFF). Embrayer à nouveau la transmission en replaçant la commande de roue libre dans sa position "embrayée" (Voir section "TRANSPORT de ce manuel). Redémarrer le moteur et placer la commande des gaz en position de ralenti. Faire avancer le tracteur de 1 à 2 mètres en marche avant, puis de la même distance en marche arière. Répéter cette opération 3 fois de suite. Le tracteur est maintenant prêt pour une utilisation normale.
ATTENZIONE: SE LA TRASMISSIONE E’ STATA SMONTATA PER RIPARAZIONI O PER LA SOSTITUZIONE, RICORDARSI DI FARE LO SPURGO DOPO LA REINSTALLAZIONE PRIMA DI RIMETTERE IN FUNZIONE IL TRATTORE. • Parcheggiare il trattore su una superficie piana in modo che non si metta in movimento in alcuna direzione. La leva del freno di stazionamento deve essere disinnestata al fine di eseguire l’operazione seguente. • Disinnestare la trasmissione attivando il comando di ruota libera. • Avviare il motore e mettere la leva dell’acceleratore sulla posizione di lento (slow). Accertarsi che il freno di stazionamento non sia tirato. • Mettere la leva del cambio sulla posizione di marcia avanti massima e tenervela per cinque (5) secondi. Mettere la leva sulla retromarcia al massimo e tenervela per cinque • Arranque el motor y mueva el control de la aceleración a la posición de lento. Asegúrese que el freno de estacionamiento no este enganchado. • Mueva la palanca del control de movimiento la posición total de adelante y sujétela durante cinco (5) segundos. Mueva la palanca hacia la posición total de marcha atrás y sujétela durante cinco (5) segundos. Repita este proceso tres (3) veces. • Mueva la palanca del control de movimiento a la posición de neutro (N). • Pare el tractor girando la llave de encendido a la posición de apagado “OFF”. • Enganche la transmisión poniendo el control de rueda libre en la posición de conducir (Vea “PARA EL TRANSPORTE” en esta sección de este manual ). • Arranque el motor y mueva el control de la aceleración a la posición de lento. • Conduzca su tractor hacia adelante durante aproximadamente cinco pies y entonces hacia marcha atrás cinco pies (150 cm). Repita este proceso tres (3) veces. • Su tractor esta ahora dispuesto para la operación normal.
• Stop de trekker door de contactsleutel naar de stand “OFF” [UIT] te draaien. • Schakel de transmissie in door de freewheel-hendel in de rijstand te plaatsen. • Start de motor en breng de gashendel naar de stand Langzaam. • Rijd de trekker ongeveer 1 meter 50 vooruit en vervolgens 1 meter 50 achteruit. Herhaal dit drie keer. • Uw trekker is nu klaar voor normaal bedrijf. Abaisser le carter de coupe en amenant le levier vers l'avant. Relâcher doucement la pédale d'embrayage/frein. Embrayer les lames et placer la commande de vitesse d'avancement sur la vitesse d'avancement désirée. Choisir la vitesse d'avancement en fonction du terrain et de la qualité de tonte désirée (Généralement, la position optimale correspond à l'encoche prévue à cet effet au niveau de la commande des gaz).
Descender la unidad de corte empujando la palanca haciaadelante. Soltar lentamente el pedal de embrague/freno. Acoplar la unidad de corte y poner la palanca de desembrague de la transmisión en la posición deseada. Elegir la velocidad adecuada al terreno y al corte deseado. 02382 Localiser et marquer les pierres et autres obstacles fixes afin d'éviter une éventuelle collision pendant la tonte. Commencer par couper assez haut, puis réduire progressivement cette hauteur de coupe jusqu'à obtention du résultat souhaité. Le meilleur résultat de coupe sera obtenu avec un régime de rotation du moteur élevé (Les lames tournent très vite) et une vitesse d'avancement réduite (Le tracteur avance lentement). Si l'herbe n'est pas trop haute, ni trop dense, la vitesse d'avancement du tracteur peut être augmentée, en choisissant le rapport de boîte de vitesses supérieur ou en réduisant le régime du moteur, sans affecter la qualité de la coupe. Les plus belles pelouses sont celles qui sont tondues souvent. La coupe est plus régulière et l'herbe est mieux répartie sur la surface. Le temps passé pour effectuer la tonte ne sera pas nécessairement plus important, car la vitesse d'avancement pourra être plus élevée sans que l'aspect de la pelouse n'en soit affecté. Eviter de tondre une pelouse mouillée, car la qualité de la coupe ne pourrait être correcte du fait de l'enfoncement des roues du tracteur dans le sol.
Individuare ostacoli fissi. Cominciare con un’altezza di taglio elevata e scendere progressivamente. • Amener le tracteur là ou vous souhaitez le décharger. • Mettre le levier de boîte de vitesses au point mort et tirer le frein à main. • Tirer le leiver de vidange du bac vers le haut puis vers l'avant afin d'ouvrir le bac et vider l'herbe coupée. • Remettre ensuite le levier dans sa position initiale. Vérifier que le collecteur est bien refermé et qu'il se trouve dans la bonne position avant de réembrayer les lames.
El tractor de Ud es equipado de una alarma para vaciar el contenedor. Para desconectar la alarma hay que usar el interruptor - la llave del embrague (acoplador) de engranaje. • Pare Ud el tractor en el lugar donde ud quiere descargar el contenedor. • Mueva la manilla mediante la cual se hace el funcionamiento en posiciûn neutral y tire del freno manual (para parquear). • Eleve la manilla para vaciar en posición más alta. Tirar la manilla hacia adelante para elevar el contenedor y volcar los recortes (lo segado). • Para continuar la siega, asegurarse que el recogedor esté asentado y en posición correcta lo que permitirá el funcionamiento de la segadora.
Pour broyer • • • • Mettre en place l'ensemble de l'insert de broyage avec sa poignée dans la trappe d'éjection du panneau arrière et vérifier que l'insert obture bien le conduit du carter de coupe. Immobiliser les deux côtés de la poignée de l'insert en fixant les crochets des deux attaches élastiques dans les trous d'ancrage prévus à cet effet de part et d'autre de la trappe d'éjection. Remettre en place le collecteur ou le déflecteur optionnel à l'arrière du tracteur. Ceci est indispensable pour tondre du fait du contacteur de sécurité situé au niveau du panneau arrière.
Mettre le carter de coupe en position haute. Déposer le collecteur ou l'insert broyeur. Remettre en place la goulotte au travers de la trappe d'éjection sur le panneau arrière du tracteur. • Immobiliser la goulotte d'éjection en fixant les deux attaches élastiques dans les trous prévus à cet effet de part et d'autre de la trappe d'éjection. • Mettre en place le déflecteur, en option, contre le panneau arrière du tracteur en vissant les quatre vis papillons dans les inserts filetés correspondants qui se trouvent sur le panneau. • Bien serrer les quatre vis papillons. • • • Déposer le déflecteur en option ou l'insert broyeur. Remettre en place la goulotte au travers de la trappe d'éjection sur le panneau arrière du tracteur. • Immobiliser la goulotte d'éjection en fixant les deux attaches élastiques dans les trous prévus à cet effet de part et d'autre de la trappe d'éjection. • Mettre en place le collecteur à l’arrière du tracteur. • • • Fije el deflector colocando las dos grapas en las aberturas de la brida de la manga. Monte el deflector sobre la placa posterior atornillando los cuatro (4) tornillos de mariposa en los orificios aterrajados encontr·ndose en la placa trasera. Apriete establemente los tornillos de mariposa
(Voor het ombouwen naar mulchen of achteruitworp is de aanschaf van de betreffende accessoires noodzakelijk.)
• Monte el recogedor.
Steek de plug en de hendel door de achterplaat en door het verloopstuk voor de trechter van het maaidek. Zet de plug vast door de twee riemen over de hendel te halen en deze vast te haken in de daarvoor bestemde gaten. Vervang de grascontainer of de optionele achteruitworp zodat de maaier kan functioneren. U bent nu gereed om met mulchen te beginnen. Ombouwen naar achteruitworp Zet het maaidek in de hoogste maaistand. Verwijder de container en de mulchplug (als deze geïnstalleerd is). Monteer de achteruitworp door de opening in de achterplaat en over het verloopstuk op het maaidek heen.. Bevestig de trechter door de twee riemen in de gaten op de flens van de trechter te haken. Bevestig de achteruitworp op de achterplaat door de vier (4) vleugelschroeven vast te schroeven in de van schroefdraad voorziene openingen in de achterplaat Zet de vleugelschroeven goed vast.
• Monteer de grascontainer op de trekker. • • • Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant. Ne jamais arrêter ou démarrer un tracteur en pente.
• ". Débrayer les lames en abaissant le levier de commande d'embrayage des lames. Relever le carter de coupe et amener la clé de contact sur la position "OFF". Après des travaux difficiles, laisser le moteur tourner au ralenti pendant 1 à 2 minutes pour qu'il refroidisse avant de l'arrêter.
Lleve el acelerador hacia abajo hasta la posición “ • Quitar el cable de encendido de la bujía.
• Débrayer les lames. • Arrêter le moteur. • Débrancher le câble d'allumage de la bougie.
Prima di ogni intervento effettuare quanto segue: • Premere il pedale freno/frizione e indserire il freno di parcheggio. • Staccare la candela. WAARSCHUWING! Voordat service-werkzaamheden aan de motor of maaikast worden verricht, dient men het volgende te doen: • Druk de koppelings/rempedaal in en trek de parkeerremhendel aan. • Zet de versnellingshendel in neutrale stand. • Breng de koppelingshendel in ontkoppelde stand. • Zet de motor af. • Verwijder de ontstekingskabel van de bougie.
Après s'être placé devant le tracteur, prendre le capot par les côtés, le faire basculer vers l'avant puis le soulever pour le libérer des encoches qui le retiennent au châssis. Pour le remettre en place, repositionner les ergots du capot dans les encoches du châssis. Rebrancher les phares et refermer le capot.
• Plaats bij het monteren van de kap de scharnierbeugels in de betreffende openingen in het chassis. Sluit de aansluitkabel van de koplampen weer aan en sluit de motorkap.
Mantenimiento • Controlar que todos los pernos, tuercas y pasadores estén en su sitio y bien seguros. • Controlar la batería, los bornes y los orificios de ventilación. • Recargar lentamente a 6 amperios. • Limpiar el filtro de aire. • Mantener el tractor libre de suciedad a fin de evitar daños o sobrecalentamientos del motor. • Contrôler le niveau d'huile et lubrifier, si nécessaire, les points d'articulation, • Vérifier que tous les boulons, écrous et épingles sont en place et solidement fixés, • Contrôler la batterie, ses cosses et sa mise à l'air libre, • La recharger doucement à 6 ampères, si nécessaire, • Nettoyer la grille de ventilation du moteur, • Nettoyer le filtre à air, • Nettoyer le tracteur afin d'évacuer la poussière et les brindilles qui risqueraient d'endommager le moteur ou de provoquer un échauffement anormal. • Vérifier le fonctionnement du frein. Nettoyage N’utilisez pas de nettoyeur haute pression pour le lavage. L’eau pourrait s’infiltrer dans le moteur et abréger ainsi la durée de l’appareil.
Retirer le bouchon (1) et placer le tuyau de vidange (2). Pour ouvrir la soupape de vidange, repousser légèrement la soupape en la faisant tourner dans le sens contraire des aiguilles d'une montre pour sortir du cran, puis tirer sur la soupape pour libérer l'huile. • Pour refermer la soupape de vidange, repousser la soupape et la faire tourner légèrement dans le sens des aiguilles d'une montre jusqu'au verrouillage du cran et relâcher la soupape. • Retirer le tuyau de vidange et replacer le bouchon. 1. Bouchon 2. Tuyau de vidange • • Graissage des articulations Vérification des freins
Nettoyage des ailettes de refroidissement moteur
Vérification du gonflage des pneus

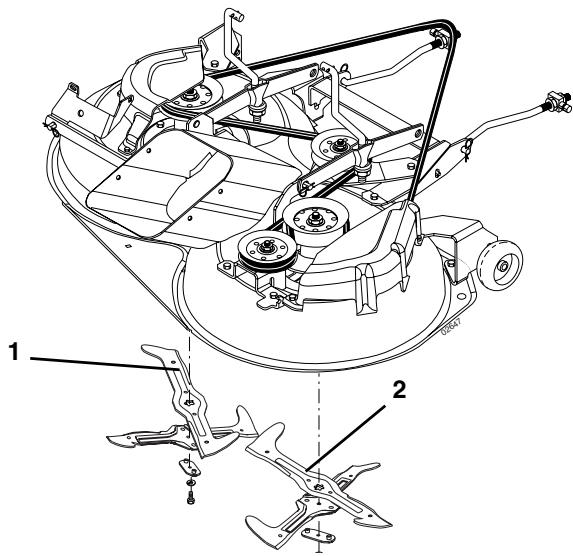

Lama affettata con aper ture stella cinque (5) punte e bollone filettato a destra Mes met 5-hoeleige ster en rechtsgangig schroefdraad
à droite. On desserre le boulon en le faisant tourner dans le jeu inverse des aiguilles d'une montre et on le resserre en le faisant tourner dans le sens des aiguilles d'une montre.

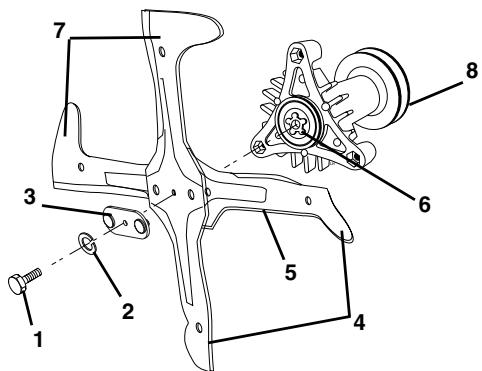

• Devisser la vis à tête hexagonale avec la rondelle frein et la rondelle plate qui fixent la lame sur le moyeu. • Mettre en place la nouvelle lame, ou la lame d'origine réaffûtée, avec le tranchant tourné vers le haut comme indiqué. ATTENTION : Pour que la lame soit bien montée, l'alésage central en forme d'étoile de la lame doit être parfaitement emboîté sur l'étoile du moyeu. • Revisser la vis à tête hexagonale avec sa rondelle frein et sa rondelle plate en respectant l'ordre prescrit. • Serrer la vis avec un couple de serrage de 3,7 à 4,9 mkg. ATTENTION : La vis de fixation de la lame a été traitée thermiquement en classe 8, bien respecter le couple de serrage.
MES VERWIJDEREN • Zet de maaier in de hoogste stand om bij de messen te kunnen. • Verwijder de zeskantbout, de veerring, en vlakke ring die het mes op zijn plaats houden. • Monteer een nieuw of geslepen mes waarbij het sleep (hulp) mes omhoog naar het maaidek gericht moet zijn, zie afbeelding. BELANGRIJK: Om zeker te zijn van goede montage moet het centrumgat in het mes passen met de ster op de mandrijn. • Bevestig de zeskantbout, veerring en vlakke ring weer in precies dezelfde volgorde als op de afbeelding te zien is. • Haal de bouten stevig aan (aandraaimoment 27-35 ft. lbs.) BELANGRIJK: De bout van het mes is warmtebehandeld volgens klasse 8.
2. La distance doit être de 43 mm. 3. Si nécessaire, ajuster la distance en commençant par dévisser le contre écrou (2) puis en réglant la position de l'écrou (1).
Il freno è montato dietro la ruota posteriore destra. Si consiglia di smontare la ruota. • Premere il pedale freno/frizione e inserire il freno di parcheggio 2. La distancia ha de ser de 43mm. 3. En caso necesario ajustar la separación quitando primero la contratuerca (2) y ajustando después con la tuerca (1).
De rem zit aan de binnenkant van het rechter achterwiel. 2. De afstand dient 43mm te zijn. 3. Stel zonodig de afstand bij, door eerst borgmoer (2) los te draaien en daarna bijstellen met stelmoer (1).
5. Extraer la unidad de corte de la máquina.
5. Trek de maaikast van de machine af.
1. Sortir la courroie d'entraînement de la gorge de la poulie motrice (1). 2. Retirer les deux épingles fixant les bras de suspension arrière et sortir les bras en tapotant sur leur axe à l'aide d'un marteau. 3. Retirer les épingles (3), (4) et (5) et leur cheville respective. 4. Tirer vers l'arrière le levier de commande de relevage du carter de coupe. 5. Sortir le carter de coupe de sous le tracteur.
La mise en place se fait dans l'ordre inverse de celui de la dépose.
El montaje se hace en orden inverso al desmontaje.
• 2. Sortir la courroie d'entraînement des gorges de poulie en commençant par la poulie du côté gauche du carter de coupe, puis par les autres poulies. 3. Retirer ensuite entièrement la courroie du carter de coupe. 4. Pour la mise en place de la nouvelle courroie, procéder dans l'ordre inverse. Vérifier que la courroie est correctement positionnée devant tous les guides de courroie.
1. Desmontar el equipo de corte del tractor. 2. Quitar la polea izquierda de la unidad y después de las otras poleas. 3. Quitar después la correa de la unidad de corte. 4. Montar la nueva correa en el orden inverso. Controlar que la correa nueva se halla por dentro de todas la guías.
Replacement of drive belt for cutting unit 2. Visser les écrous (2) exactement de la même façon sur les biellettes de suspension avant, droite et gauche. 3. Lorsque la distance (A) est correcte, verrouiller ce réglage en resserrant l'écrou (1). Para obtener el mejor resultado de corte, el extremo delantero (B) de la unidad de corte ha de estar unos 10 mm (0,375") más bajo que el extremo posterior (A). Ajustar de la manera siguiente para elevar el extremo posterior: 1. Quitar la tuerca (1) en las palancas izquierda y derecha. 2. Enroscar la tuerca (2) el mismo número de vueltas en las dos palanca. 3. Cuando se ha obtenido la distancia correcta (a), el ajuste se bloquea con la tuerca (1). Per ottenere i migliori risultati, il bordo anteriore del tagliaerba (B) deve essere circa 10 mm più basso di quelo anteriore (A). Regolare nel modo sequente: 2. S'assurer que le tracteur est placé sur une surface plane. 3. Relever au maximum le carter de coupe. 4. Mesurer les distances A et B.
A. En el sentido de la marcha 1. Controlar que la presión de inflado es la correcta en los cuatro neumáticos. 2. Asegurarse de que la máquina está sobre suelo horizontal. 3. Levantar la unidad de corte hasta su posición más elevada. 4. Medir la distancia A y B.
4. Meet de afstanden A en B.
• Si un réglage est nécessaire, ne l'effectuer que d'un seul côté en se référant à l'autre côté. • Abaisser ou soulever un côté du carter de coupe en ajustant la position de l'écrou de réglage de ce côté. REMARQUE : A trois tours complets de l'écrou de réglage correspond une variation de la hauteur au-dessus du sol, du carter de coupe, de 0,3 cm. • Contrôler à nouveau la distance au sol après chaque opération de réglage.
“A” • Si el ajuste es necesario, haga el ajuste en un lado de la segadora solamente. • Levante un lado de la segadora por apretar la tuerca de ajuste del várillaje de levantamiento en ese lado. • Baje un lado de la segadora por desapretar la tuerca de ajuste del várillaje de levantamiento en ese lado. NOTA: Cada tres vueltas completas de la tuerca de ajuste cambiará la altura de la segadora en aproximadamente (1/8"). • Vuelva a revisar las medidas después del adjuste.
(1) Parte inferior de la esquina de la segadora (2) Tuerca de ajuste del várillaje de levantamiento (1) Bordo inferiore del tagliaerba (2) Dado di regolazione dell'articolazione di sollevamento (1) Onderkant van de maaimachine 3. Trek de handrem aan en trek de riem omhoog van het loopwiel (2), de koppelingswielschijf (3). 4. Leid de riem tussen twee ventilatorbladen door en draai de ventilator tegen de klok in tot de riem vrij komt (4). 5. Haal daama de riem van de wielschijf van de motor (5).
2. Démonter le limiteur de débattement de l'embrayage (1). 3. Serrer le frein de stationnement et retirer la courroie d'entraînement de la poulie de guidage (2), puis de la poulie de tension (3) . 4. A l'arrière, faire passer la courroie entre deux pales du ventilateur (4) et faire tourner à la main le ventilateur dans le sens inverse des aiguilles d'une montre pour dégager la courroie. 5. Enfin, dégager la courroie de la poulie motrice (5).
Controlar que la correa se halla por dentro de todas las guías. Montar únicamente correas originales. Il montaggio avviene in ordine inverso. Controillare che la cinghia sia dietro ai guida-cinghia. Usare solo cinghie originali! De montering vindt in omgekeerde volgorde plaats als de demontering. Controleer of de snaar binnen alle riem-geleiders ligt. Gebruik uitsluitend originele riemen bij vervanging!

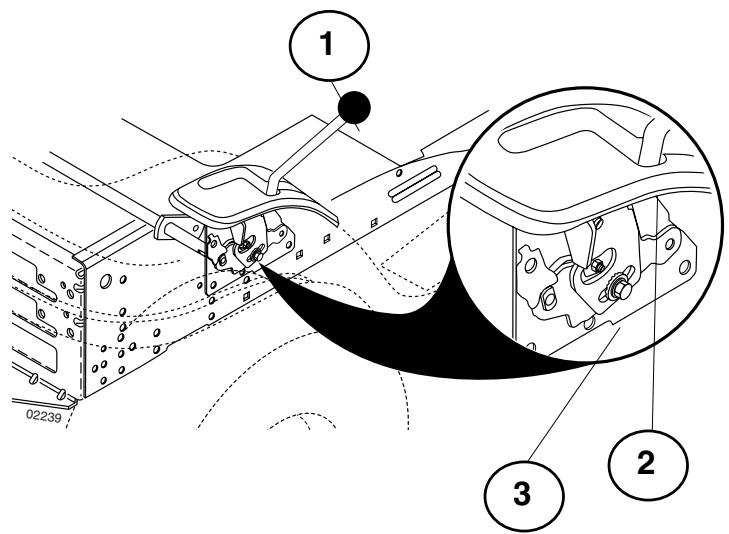

• Démarrer le moteur et manoeuvrer le levier de la commande d'avancement afin de trouver la position neutre où le tracteur n'avance plus et ne recule plus. • Maintenir le levier dans cette position et arrêter le moteur. • Tout en maintenant le levier en place, desserrer la vis de réglage. • Amener le levier dans l'encoche de position neutre (N) (point mort). • Serrer à fond la vis de réglage. REMARQUE : Mettre le carter de coupe en position basse afin de dégager un peu plus d'espace pour effectuer ce réglage. Après avoir effectué le réglage ci-dessus, si le tracteur peut encore rouler en avant ou en arrière alors que le levier de la commande d'avancement est au point mort, effectuer les opérations ci-après : • Desserrer la vis de réglage (3). • Déplacer le levier de 1/4 à 1/2"(de 5 à 15 mm) dans la direction du déplacement du tracteur. • Resserrer à fond la vis de réglage. • Faire démarrer le moteur et l’essayer. • Si le tracteur continue à rouler, répéter les opérations ci-dessus jusqu'à obtention du résultat souhaité.
REGOLAZIONE DELLA LEVA DI COMANDO DEL MOVIMENTO DEL MECCANISMO DEL CAMBIO • Manteniendo la palanca en la posición arriba indicada, aflojar el perno de regulación; • Mover la palanca de control del movimiento en posición neutro (N) (cierre metálico); • Enroscar bien el perno de regulación. NOTA: desplazar el plano de trabajo de la segadora hasta la posición más baja para aumentar el juego al fin de acceder al perno de regulación. Si el tractor sigue deslizándose adelante y atrás, después de esta regulación y con la palanca en posición neutro, efectuar las operaciones indicadas de seguida: • Aflojar el perno de regulación. • Mover la palanca de control del movimiento de 1/4 o 1/2 pulgar en la dirección de deslizamiento. • Enroscar bien el perno de regulación. • Poner en marcha el motor y probarlo. • Si el tractor sigue deslizando, repetir las operaciones arriba indicadas hasta alcanzar los resultados deseados.
• Zet de stelbout voor het rechter achterwiel los en weer licht vast. • Start de motor en verplaats de stuurbedieningshandel totdat de tractor noch vooruit, noch achteruit beweegt. • Houd de stuurbedieningshandel in deze stand en zet de motor af. • Houd de stuurbedieningshandel op zijn plaats en zet de stelbout los. • Verplaats de stuurbedieningshandel in vrijloop (N) (sluitboomgrendel). • Zet de stelbout stevig vast. N.B.: Als extra ruimte nodig is om bij de stelbout te komen, het maaiwerk in de laagste stand zetten. Als na uitvoeren van deze afstelling de tractor zich nog steeds vooruit of achteruit verplaatst terwijl de stuurbedieningshandel in de neutrale stand staat, de volgende stappen uitvoeren: • Zet de stelbout los. • Verplaats de stuurbedieningshandel 6 tot 12 mm in de richting waarin het voertuig zich verplaatst. • Zet de stelbout stevig vast. • Start de motor en probeer opnieuw. • Als de trekker zich nog steeds verplaatst, bovenstaande stappen herhalen tot het gewenste resultaat is bereikt.
Ne pas essayer de nettoyer le ventilateur ou la transmission tant que le moteur est en fonctionnement ou que la transmssion est chaude. • Vérifier le ventilateur de refroidissement afin de s'assurer que ses pales sont en bon état et propres. • Vérifier l'état des ailettes de refroidissement du carter de transmission qui ne doivent pas être couvertes de poussière, de résidus de coupe ou d'autres matériaux. Afin d'éviter des fuites éventuelles au niveau des joints, ne pas utiliser d'air comprimé ou de nettoyeur à haute pression pour nettoyer les ailettes.
Tracht niet de ventilator of de transmissie te reinigen terwijl de motor draait of terwijl de transmissie heet is. • Controleer de koelventilator om u ervan te overtuigen dat de bladen intact en schoon zijn. • Controleer de koelribben op vuil, gras en ander materiaal. TRANSMISSIEPOMPVLOEISTOF De transmissie is in de fabriek verzegeld en vloeistofonderhoud is niet nodig. Als de transmissie ooit mocht lekken of een onderhoudsbeurt nodig hebben, dient u een bevoegd servicecentrum of -afdeling te raadplegen.
1. Manque de carburant dans le réservoir. 2. Bougie d'allumage défectueuse. 3. Le câblage de la bougie d'allumage défectueux. 4. Il y a des impuretés dans le carburateur ou dans le circuit du carburant.
2. 2. Mauvais contact entre les cosses des câbles de batterie et les bornes de la batterie. 3. Le levier de commande d'embrayage/débrayage n'est pas en bonne position. 4. Le fusible principal est hors d'usage. 5. Le contacteur de démarrage est endommagé. 6. Le contacteur de sécurité sur la pédale d'embrayage/frein est défectueux ou endommagé. 7. La pédale d'embrayage/frein n'est pas suffisamment enfoncée.
2. Mal contacto entre cable y borne de batería. 3. La palanca de acoplamiento/desacoplamiento en mala posición. La conexión de la bujía está defectuosa. Hay suciedad en el carburador o en el tubo de combustible.
3. Le carburateur est mal réglé. 4. Le filtre à air est colmaté. 5. La mise à l'air libre du réservoir est bouchée. 6. Le réglage de l'allumage est incorrect. 7. Il y a des impuretés dans le circuit de carburant.
2. 1. Le filtre à air est colmaté. 2. La bougie d'allumage est défectueuse 3. Il y a des impuretés dans le circuit de carburant. 4. Le carburateur est mal réglé.
1. 2. 2. La prise d'air ou les ailettes de refroidissement sont colmatées. 3. La turbine de refroidissement est endommagée. 4. Le niveau d'huile est trop bas ou il n'y a pas d'huile dans le moteur. 5. Le réglage de l'allumage est incorrect. 6. La bougie d'allumage est défectueuse.
Bujía estropeada. Suciedad en el carburador o tubo de combustible. Carburador mal ajustada.
1. 2. Une ou plusieurs cellules sont endommagées. 3. Mauvais contact entre les bornes de la batterie et les cosses des câbles de batterie.
Toma de aire o aletas de refrigeración obturadas. Ventilador dañado. 2. L'interrupteur de commande est défectueux. 3. Il y a un court circuit dans le faisceau de raccordement.
1. Bombillas fundidas. 2. Le moteur est mal fixé. 3. Un déséquilibre est apparue à la suite de l'endommagement d'une ou de plusieurs lames de coupe ou à la suite d'un mauvais affûtage.
1. Las cuchillas están sueltas. 2. El motor está suelto. 3. L'herbe est haute et humide. 4. L'herbe est accumulée sous le carter de coupe. 5. La pression de gonflage des pneumatiques n'est pas identique du côté droit et du côté gauche. 6. Le rapport de vitesse enclenché est trop élevé. 7. La courroie d'entraînement du carter de coupe patine.
1. • Nettoyer l'ensemble de la machine et plus particulièrement l'intérieur du carter de coupe. • Effectuer les retouches de peinture qui s'avèreraient nécessaires afin d'éviter la corrosion. • Vidanger le moteur. • Retirer la bougie d'allumage et verser une cuillère à soupe d'huile dans le moteur. Faire tourner le moteur à la main pour répartir l'huile et remettre la bougie en place. • Déposer la batterie et la remisée dans un endroit frais après l'avoir rechargée. La protéger des grands froids. • Remiser la machine à l'abri dans un endroit sec et protégé de la poussière.
• Clean the entire machine, especially underneath the cutting unit cover. Do not use high pressure washer for cleaning. Water can enter engine and transmission and shorten the useful life of the machine. • Vaciar el depósito de gasolina. Poner el motor en marcha y dejarlo funcionar hasta que se acabe la gasolina del carburador. • Sacar la bujía y verter una cucharada sopera de aceite de motor en el cilindro. Hacer girar el motor para que se distribuya el aceite y volver a enroscar la bujía. • Sacar la batería. Cargarla y guardarla en un lugar fresco. Proteger la batería de las bajas temperaturas (por debajo del punto de congelación). • Guardar la máquina en un interior seco.
