FOIRE AUX QUESTIONS - DIMAGE VIEWER MINOLTA

Comment installer le logiciel MINOLTA DIMAGE VIEWER sur mon ordinateur ?

Pour installer le logiciel, insérez le CD d'installation dans votre lecteur et suivez les instructions à l'écran. Si vous avez téléchargé le logiciel, double-cliquez sur le fichier d'installation et suivez les instructions.

Le logiciel ne démarre pas, que faire ?

Assurez-vous que votre ordinateur répond aux exigences minimales du système. Si le problème persiste, essayez de réinstaller le logiciel ou de vérifier si des mises à jour sont disponibles.

Comment importer des photos dans MINOLTA DIMAGE VIEWER ?

Pour importer des photos, ouvrez le logiciel, puis cliquez sur 'Fichier' > 'Importer' et sélectionnez le dossier contenant vos images. Vous pouvez également brancher votre appareil photo et sélectionner 'Importer depuis l'appareil'.

Pourquoi mes images ne s'affichent-elles pas correctement ?

Vérifiez que les fichiers image ne sont pas corrompus et que le format est compatible avec le logiciel. Essayez d'ouvrir d'autres images pour voir si le problème persiste.

Comment exporter mes photos modifiées ?

Après avoir modifié vos photos, allez dans 'Fichier' > 'Exporter', choisissez le format et l'emplacement de sauvegarde, puis cliquez sur 'OK' pour enregistrer vos modifications.

Y a-t-il un moyen de récupérer des photos supprimées dans le logiciel ?

Le logiciel ne dispose pas d'une fonction de récupération de fichiers supprimés. Il est conseillé de sauvegarder régulièrement vos photos pour éviter toute perte.

Comment désinstaller MINOLTA DIMAGE VIEWER ?

Pour désinstaller le logiciel, allez dans le Panneau de configuration, sélectionnez 'Programmes', puis 'Programmes et fonctionnalités'. Recherchez MINOLTA DIMAGE VIEWER dans la liste, cliquez dessus et choisissez 'Désinstaller'.

Le logiciel est lent, que puis-je faire ?

Essayez de fermer d'autres programmes en cours d'exécution pour libérer des ressources. Vous pouvez également vérifier si votre ordinateur dispose de suffisamment d'espace disque et de mémoire RAM.

Comment contacter le support technique pour MINOLTA DIMAGE VIEWER ?

Visitez le site web de MINOLTA pour trouver les informations de contact du support technique. Vous pouvez également consulter la section d'aide en ligne pour des solutions supplémentaires.

MODE D'EMPLOI DIMAGE VIEWER MINOLTA

Avant d'installer le logiciel DiMage Viewer, nous vous conseillons de dire attentivement le chapitre du mode d'emploi de l'appareil Minolta consacre aux transferts de données. Ce chapitre explique comment utiliser le cable USB pour raccorder l'employe à un ordinateur. Si vous travailliez sous windows 98/98SE ou Mac OS 8.6, il est nécessaire d'installer le pilote avant d'effectuer le raccordement. Les fichiers-images stockées sur une carte mémoire peuvent également être télécharges grâce à un lecteur de cartes multimédia. Les exemples décrits dans le mode d'emploi résultat du raccordement de l'employe photo à un ordinateur par un cable USB.

Ce mode d'emploi ne fournit aucune information sur le fonctionnement des ordinateurs ou sur les systèmes d'exploitation Windows ou Macintosh. Consultez leur mode d'emploi respectif.

Les exemples présentés dans ce manuel utilisent le logiciel Windows. Lesprésentations d'écrans différent parfois en fonction du système d'exploitation utilisé (Macintosh ou autres versions Windows).

Toutes les précautions nécessaires ont été prises afin d'assurer la haute précision du produit. N'hésitez pas à contacter votre revendeur Minolta si vous avez la moindre question. Minolta ne peut enaucun cas être tenu pour responsable en cas de perte, de détérioration ou de tout autre problème lié à l'utilisation du presente logiciel.

Toute reproduction, même partielle, du present mode d'emploi,quel que soit le procédé utilisé, est interdite sans autorisation préalable de Minolta Co., Ltd.

Système requis 6

DiAGE Viewer 6
Systèmes requis pour QuickTime 7
Avant d'installer le DiMage Viewer 7

Installation 8

Installation du DiIMAGE Viewer - Windows 8
Installation du DiIMAGE Viewer - Macintosh 10

Demarrage du Viewer 12

Demarrage du Viewer - Windows 12
Demarrage du Viewer - Macintosh 13

Importation et édition des images 14

Chargement des fichiers images 14
Mise à jour de la fenêtre imagettes 14
Ouverture des fichiers audio 15
Modification du format d'affichage 16
Modification du format des imagettes 17
Tri des fichiers images 18
Renommer les fichiers simples 18
Renommer les fichiers multiples 19
Créer des dossiers 20
Déplacer des images dans un autre dossier 21
Copier des images dans un autre dossier 22

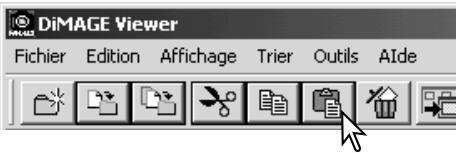

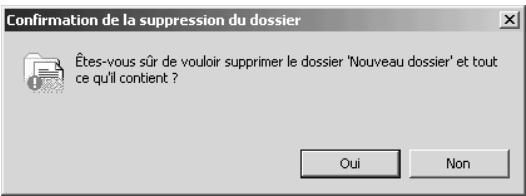

Couper, copier, coller, supprimer - Windows 23
Couper, copier, coller, supprimer - Macintosh 23

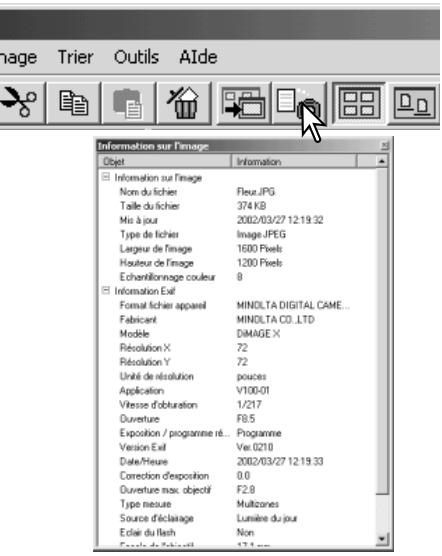

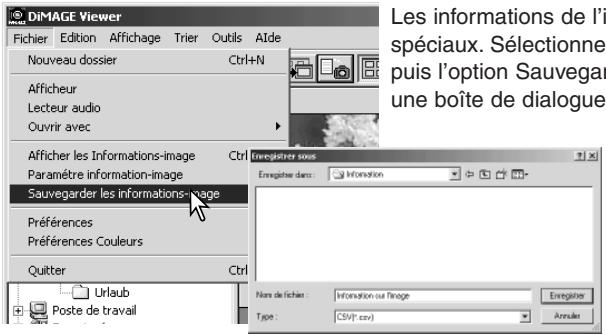

Afficher et sauegarder les informations des images 24

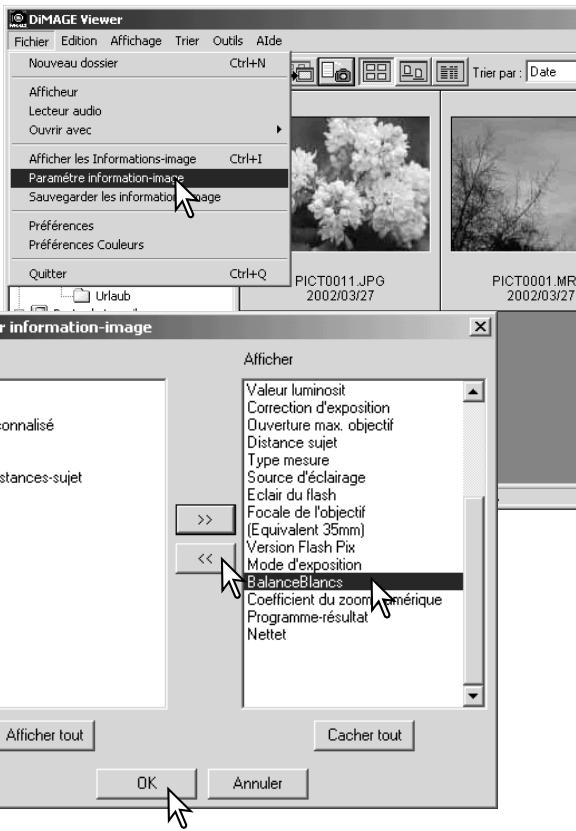

Réglages des informations des images 25

Traitement basique d'images 26

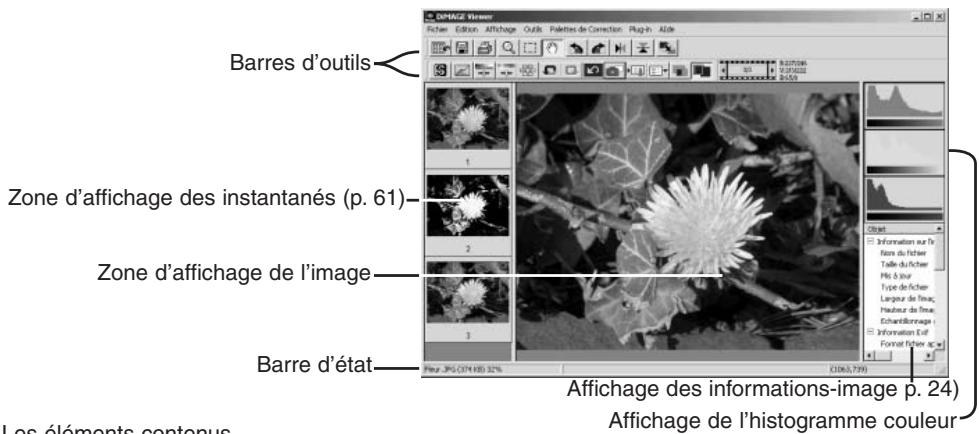

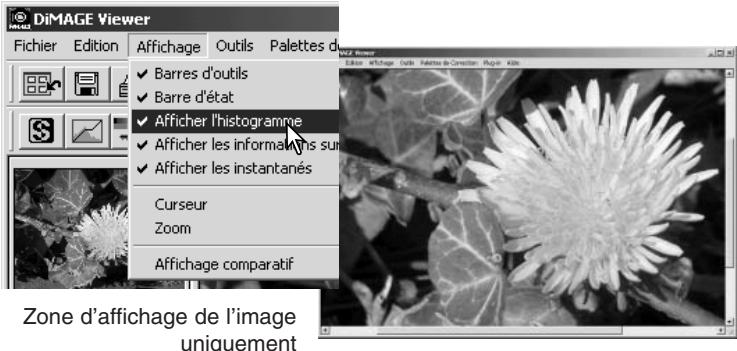

Fenetre de correction d/images 26

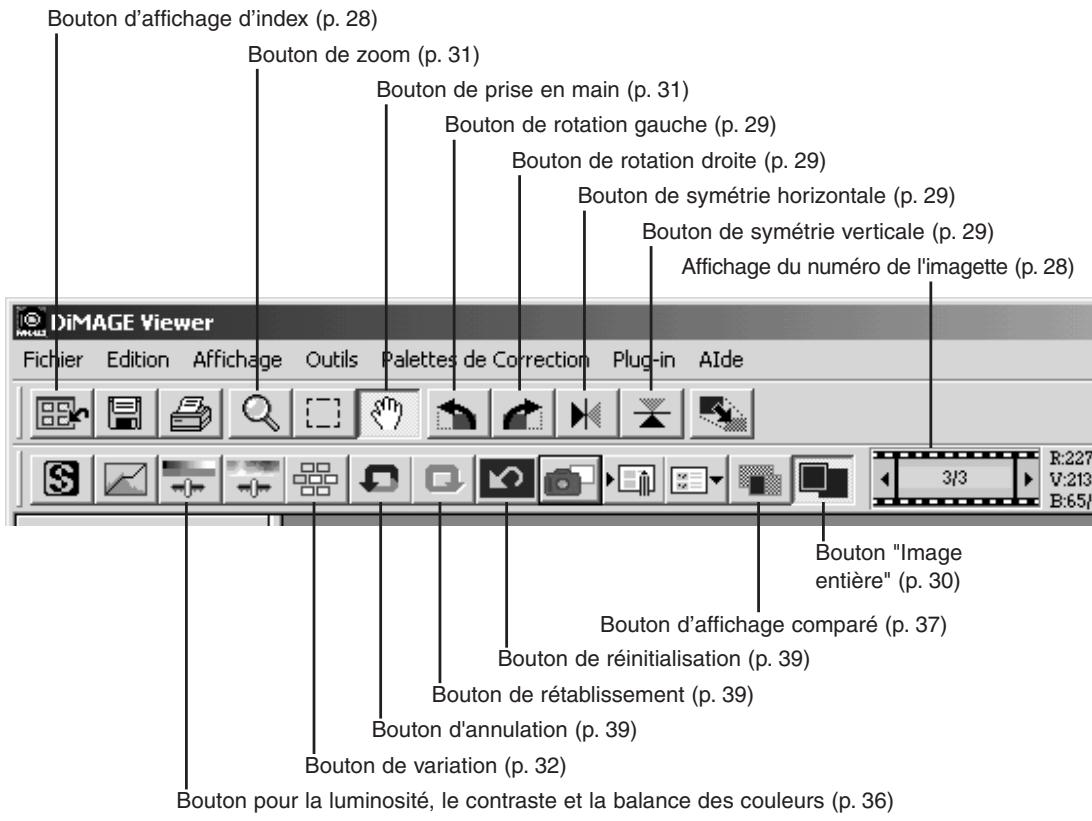

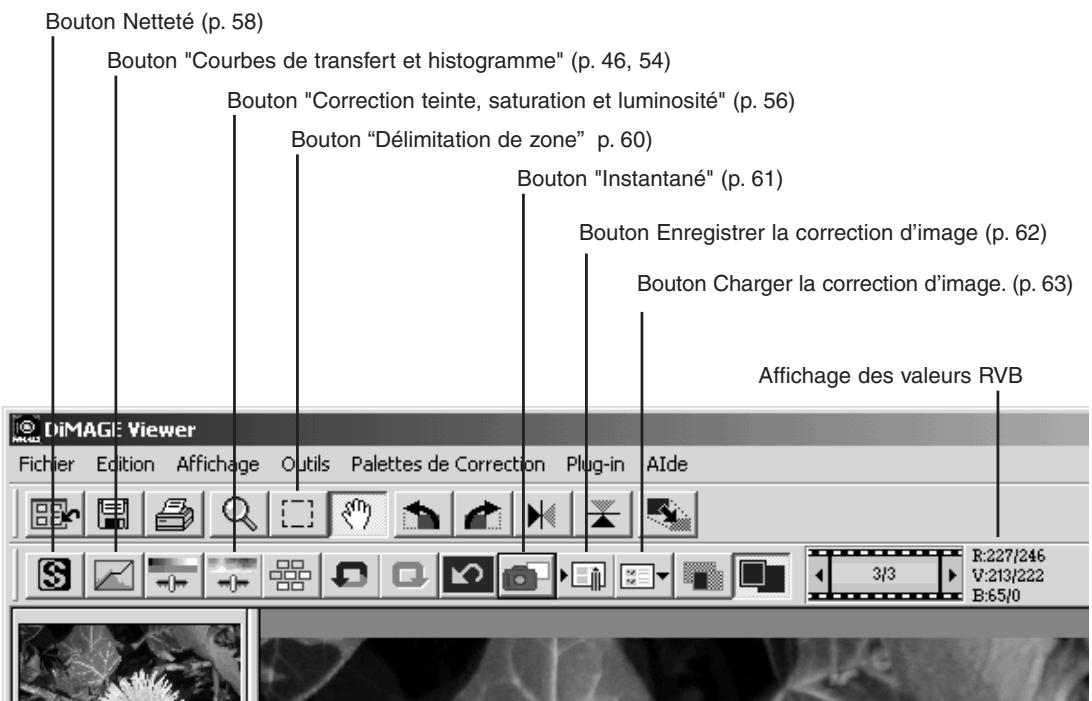

Barredoutils 27

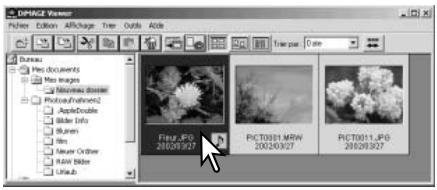

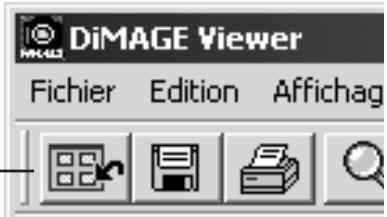

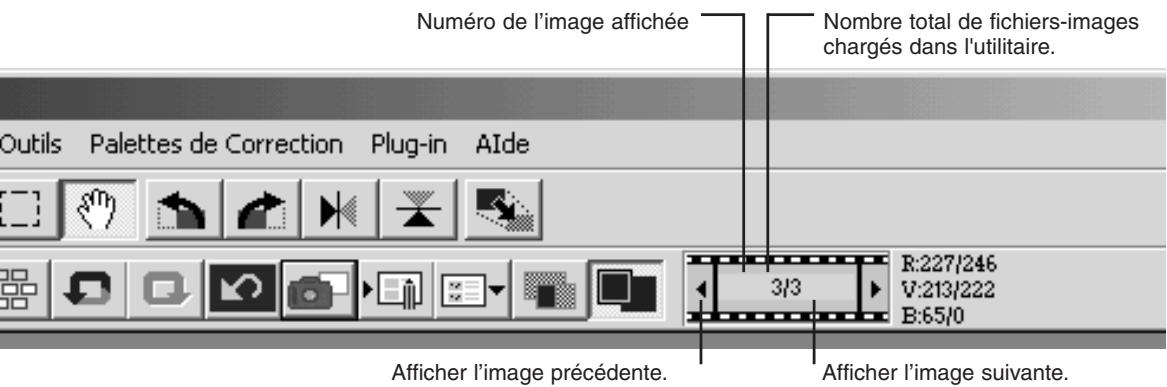

Affichage des images dans la fenetre de correction d'image 28

Symétrie et rotation des images 29

Contrôle de l'affichage des images 30

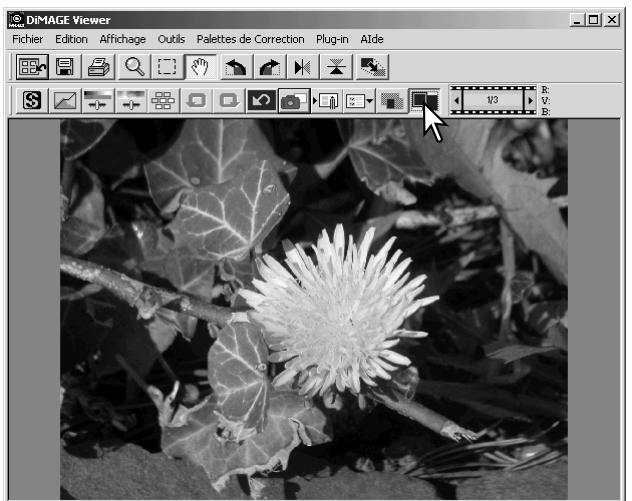

Bouton "image entiere" 30
Reformatage de la fenetre de visualisation 30

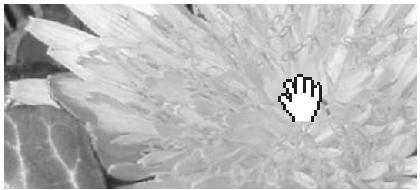

Outil de prise en main 31
Outil zoom. 31

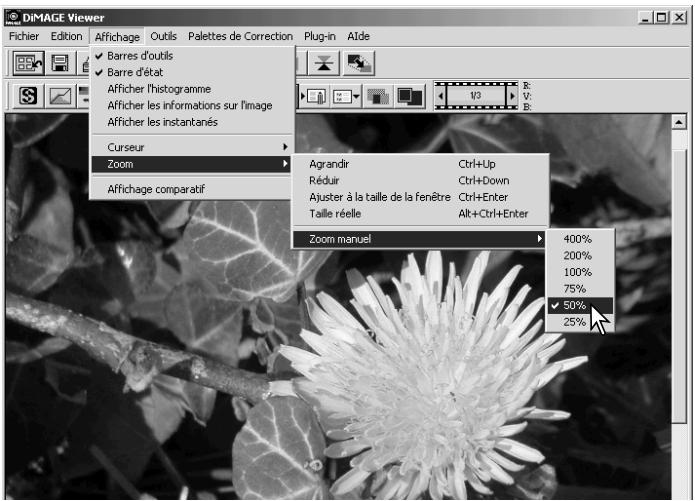

Menu Options 31

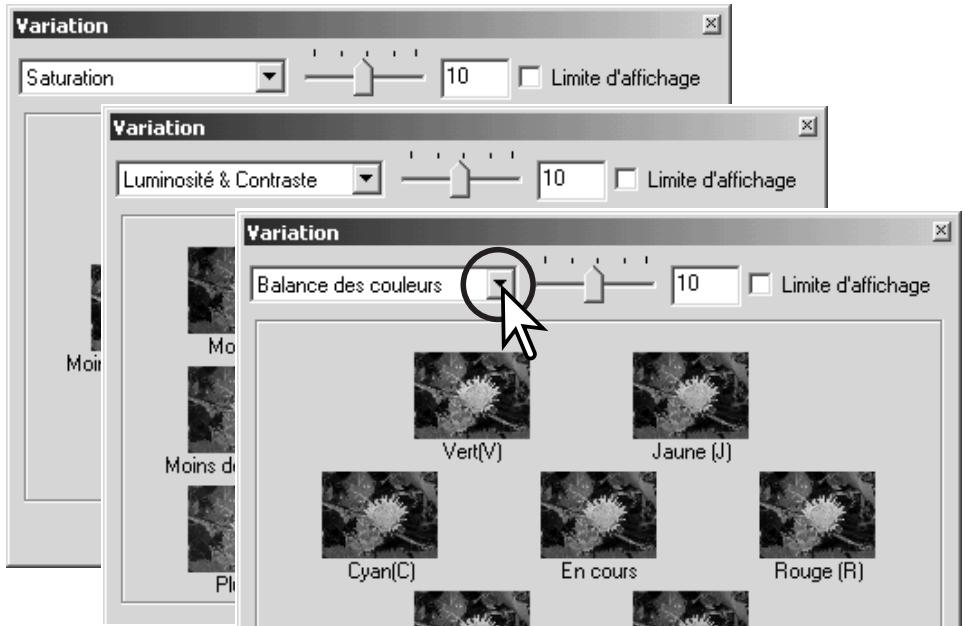

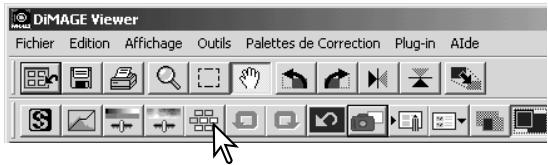

Palette de variation 32

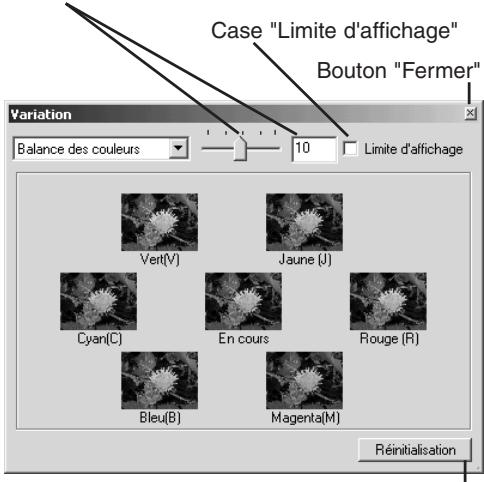

Variation de la balance des couleurs 33

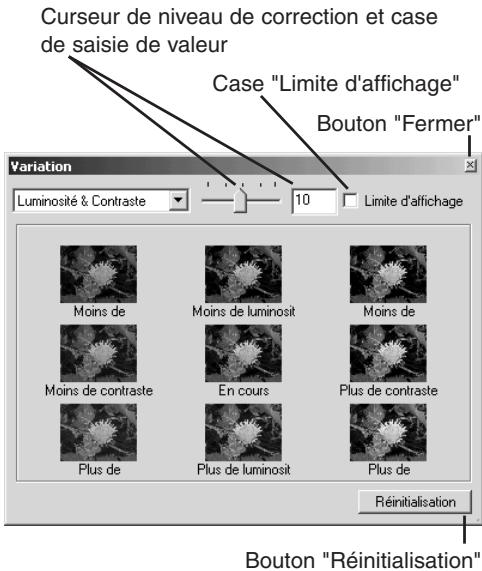

Luminosité & variation de contraste 34

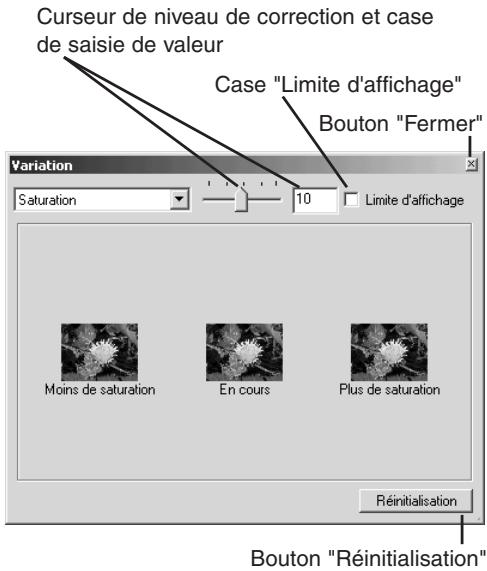

Variation de saturation 35

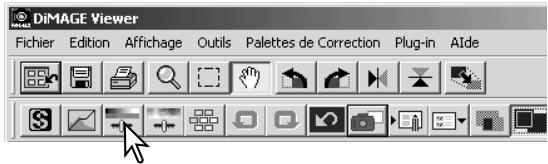

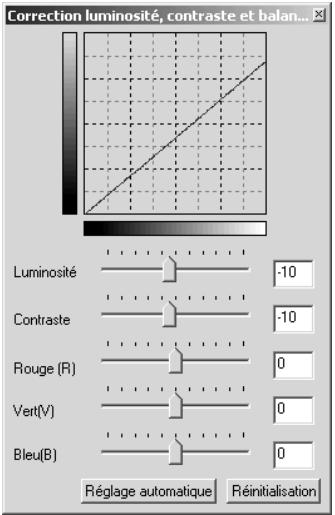

Luminosité, contraste et palette d'équilibrage des couleurs 36
Bouton "Réglage automatique" 36

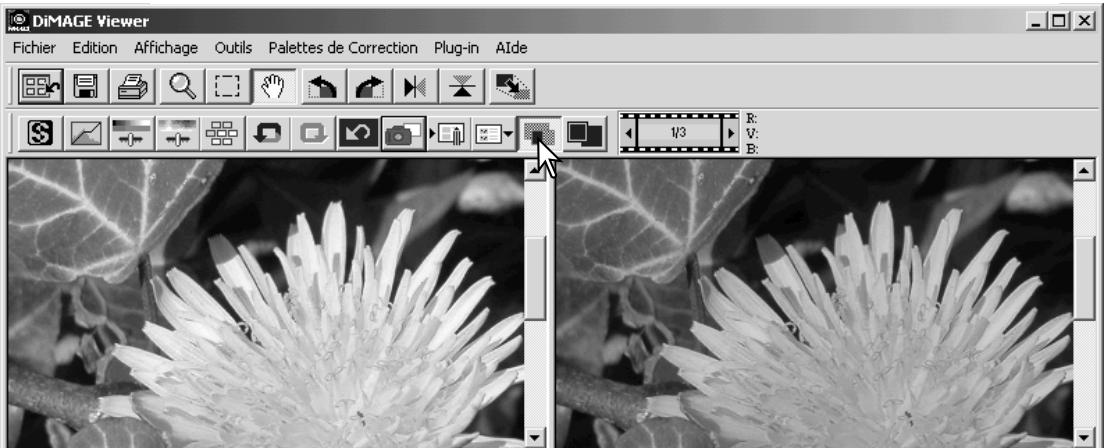

Comparaison entre les images avant et après les corrections 37

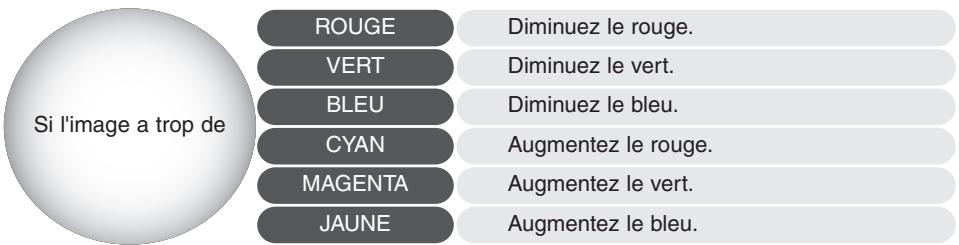

Introduction à la couleur 38
Annuler et rétablit les corrections d'images 39

Enregister les images 40

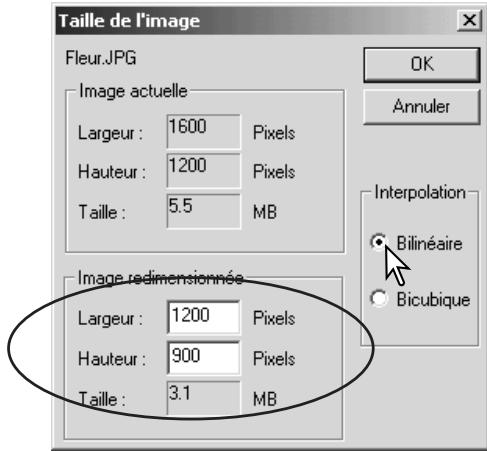

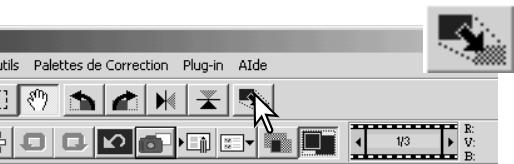

Redimensionner une image avant de I'enregisterer 40
Enregisterre une image 41

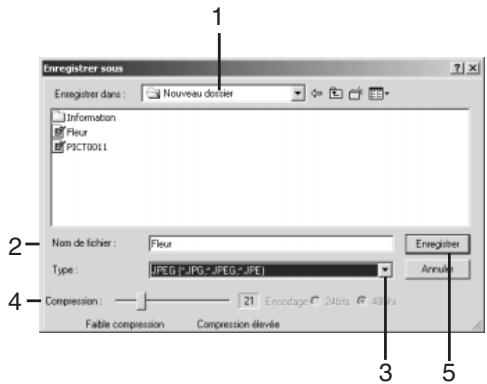

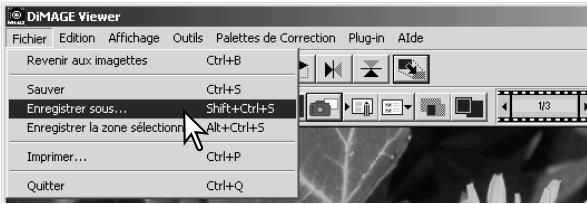

Changer le nom et le format 41

Impression 42

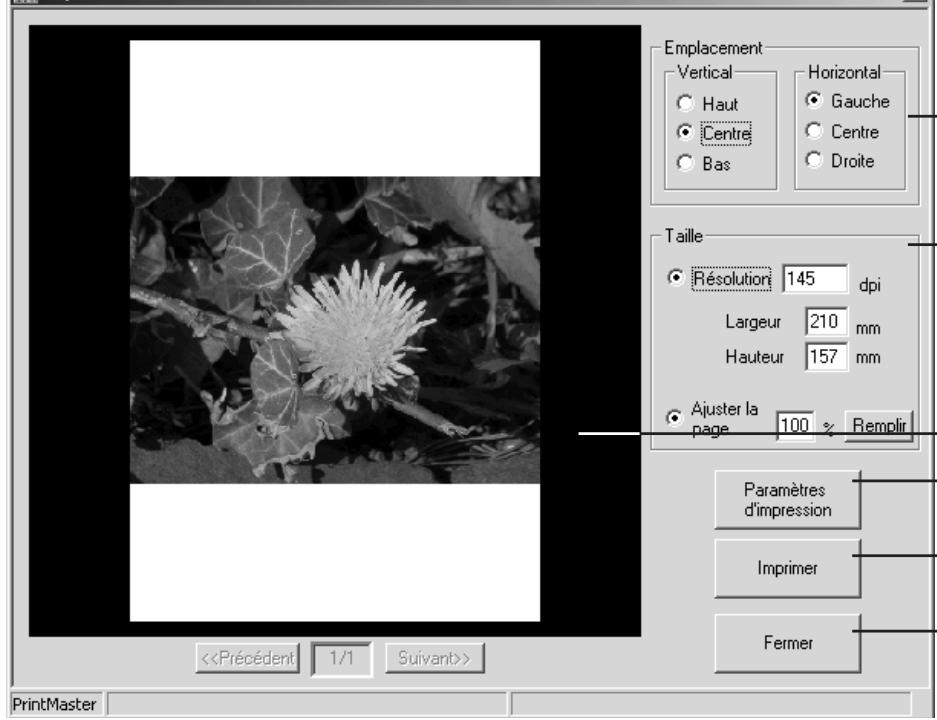

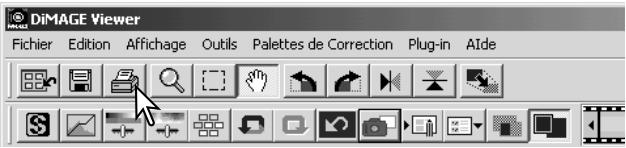

Impression des images 42
Traitement avancedes images 44

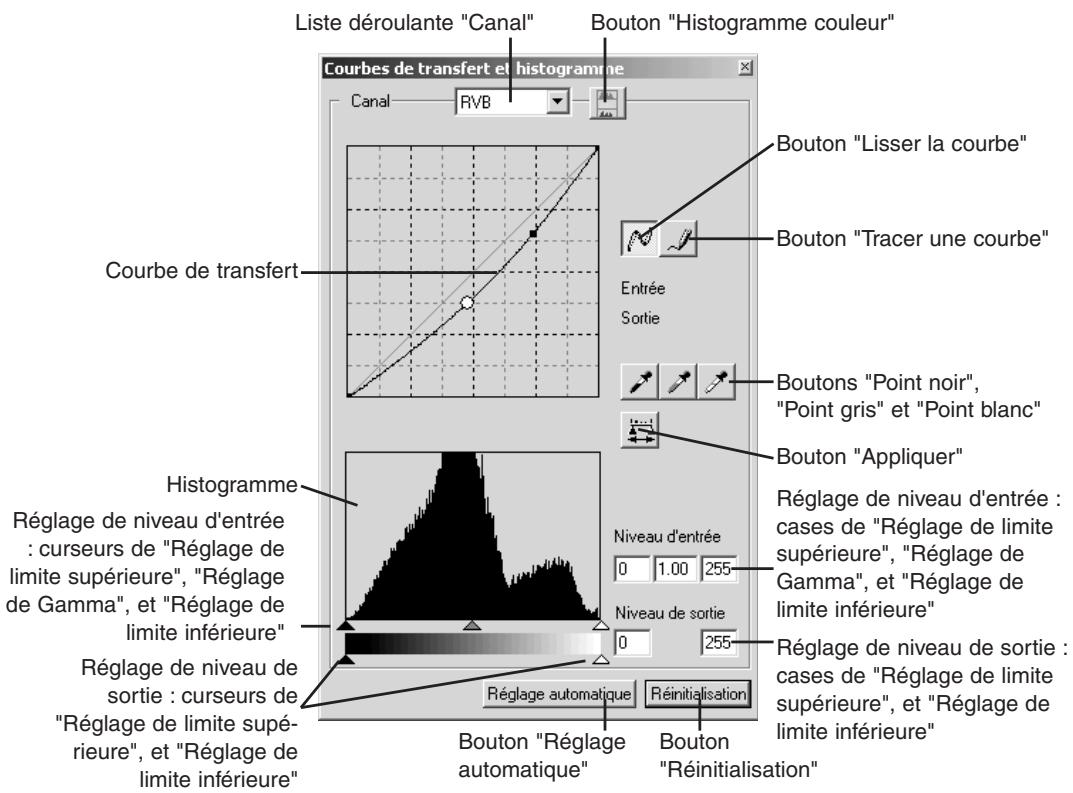

La palette des courbes de transfert/histogrammes 45

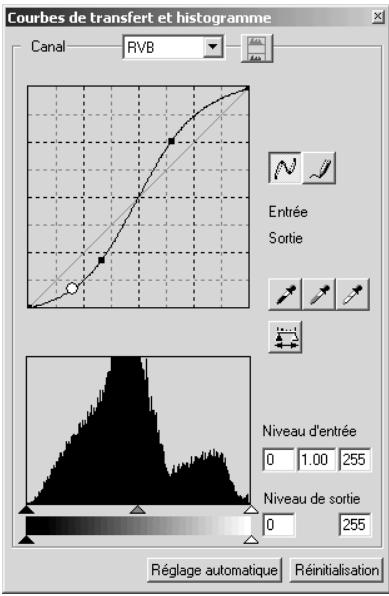

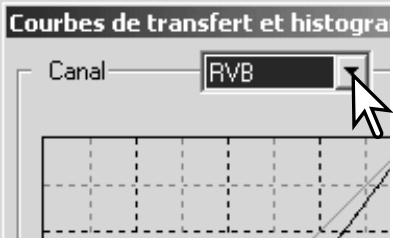

Utilisation des courbes de transfert 46

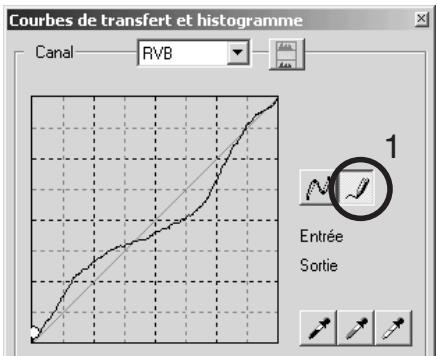

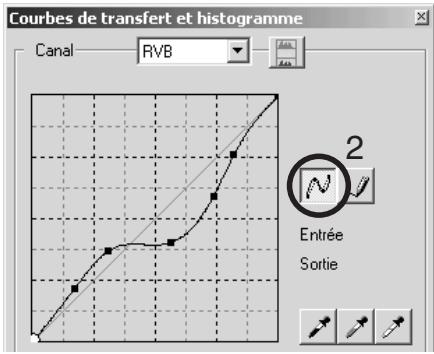

Tracer une courbe de transfert à main levée 47

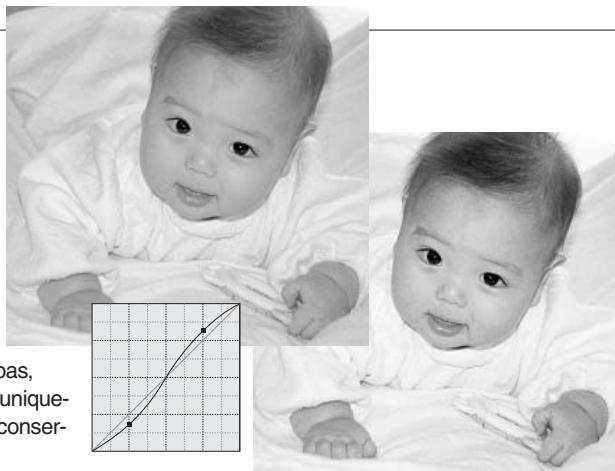

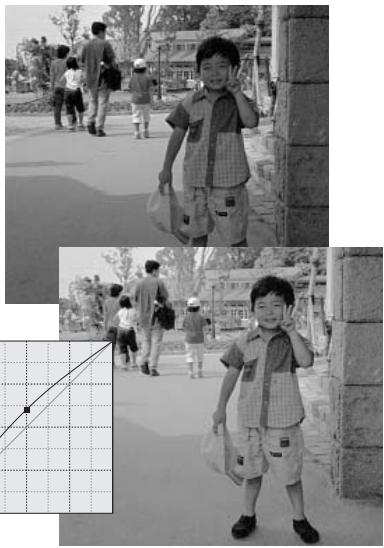

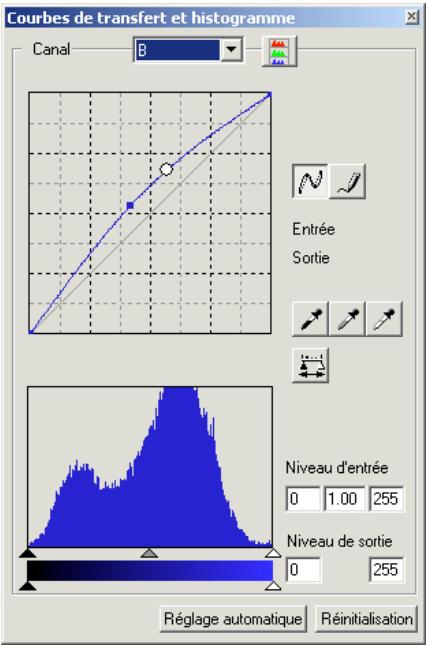

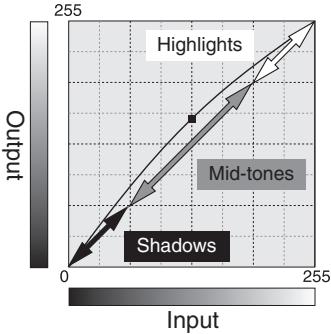

Introduction aux corrections de courbes de transfert 48

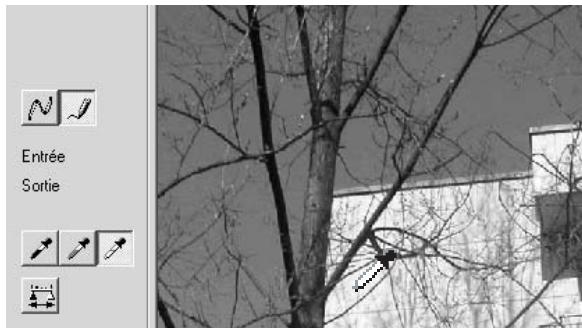

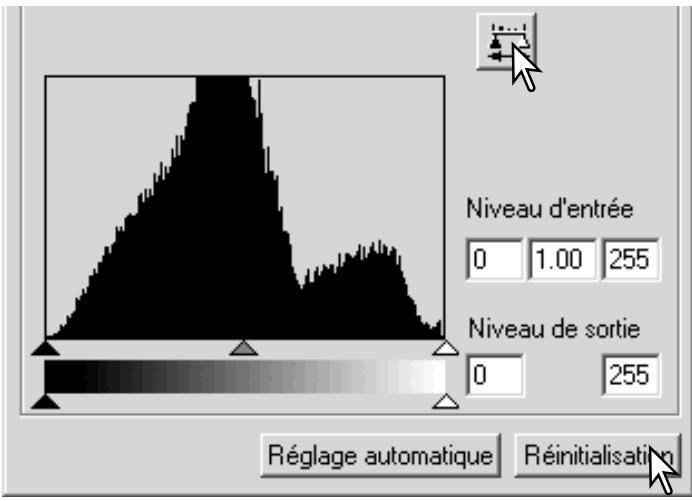

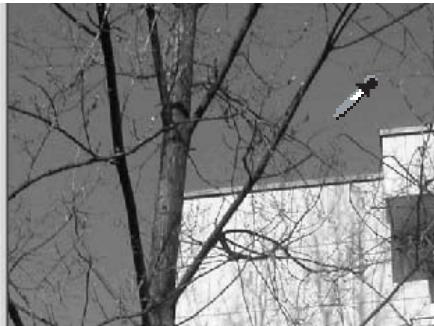

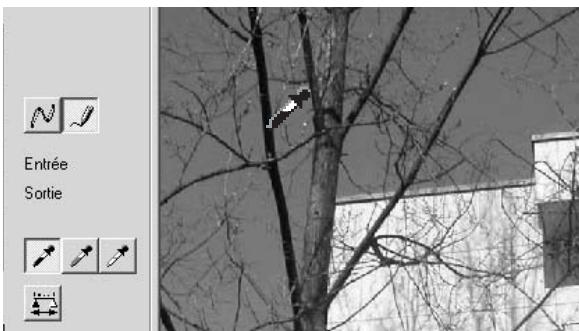

Corrections par "Point blanc", "Point noir", et "Point gris" 50

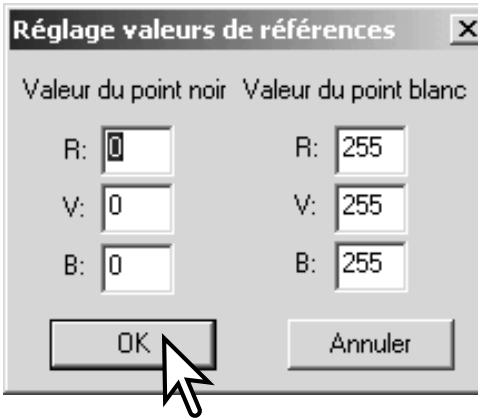

Réglage des valeurs du "Point noir" et du "Point blanc". 52
Réglage automatique des courbes/histogrammes 53

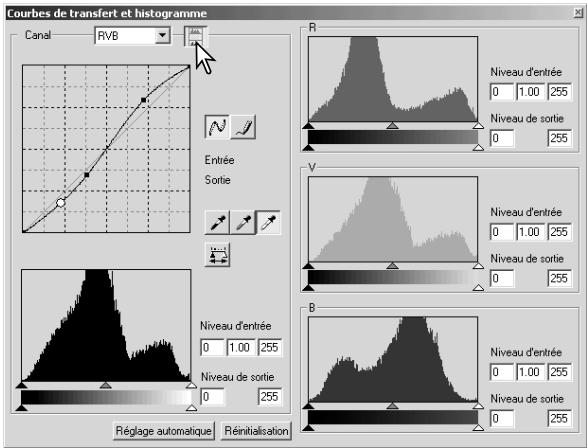

Affichage de l'histogramme des couleurs 53

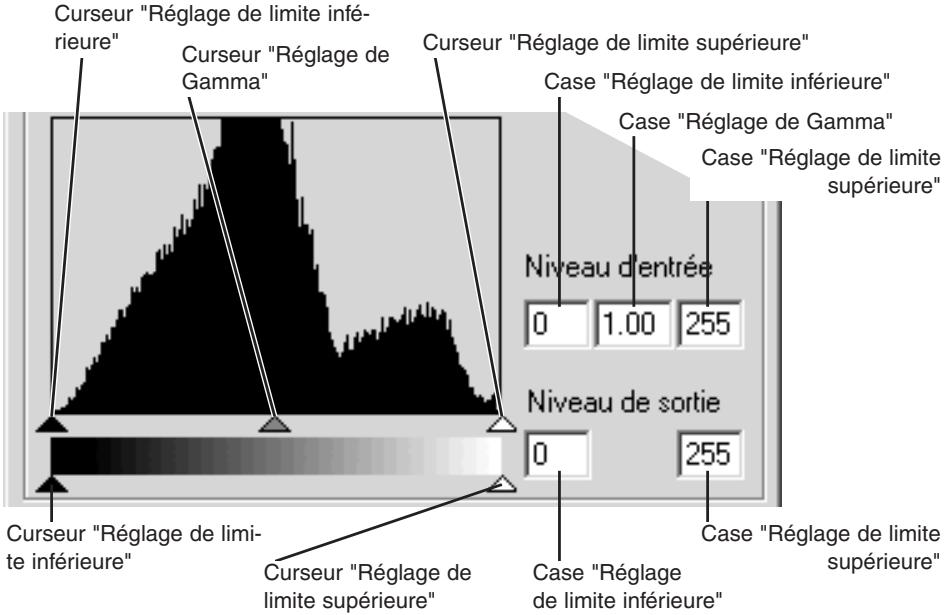

Corrections par historiogramme 54

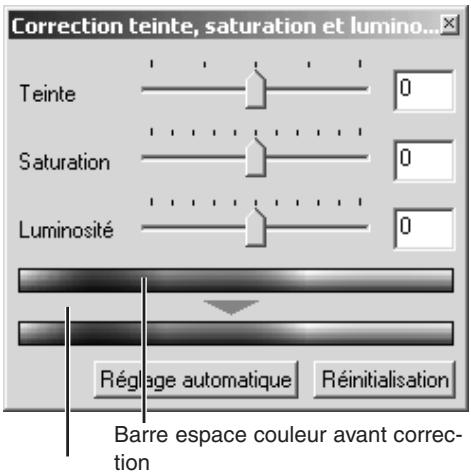

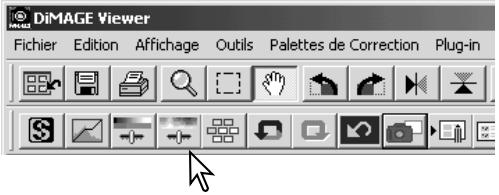

Palette des teintes, de la saturation, et de la luminosité 56
Bouton "Réglage automatique" 56

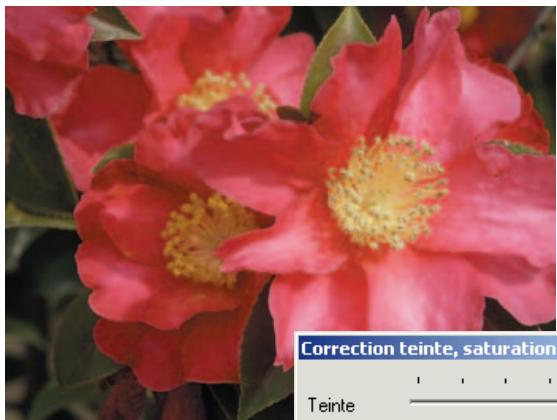

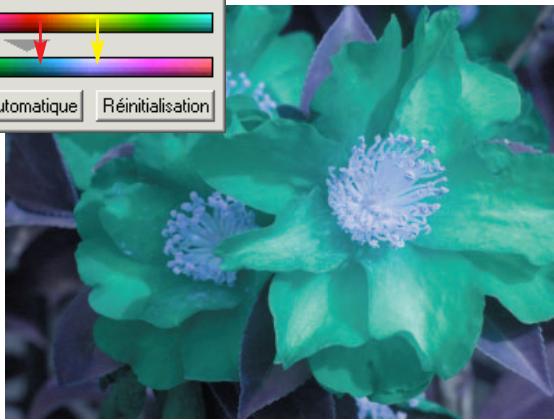

Correction de teinte 57

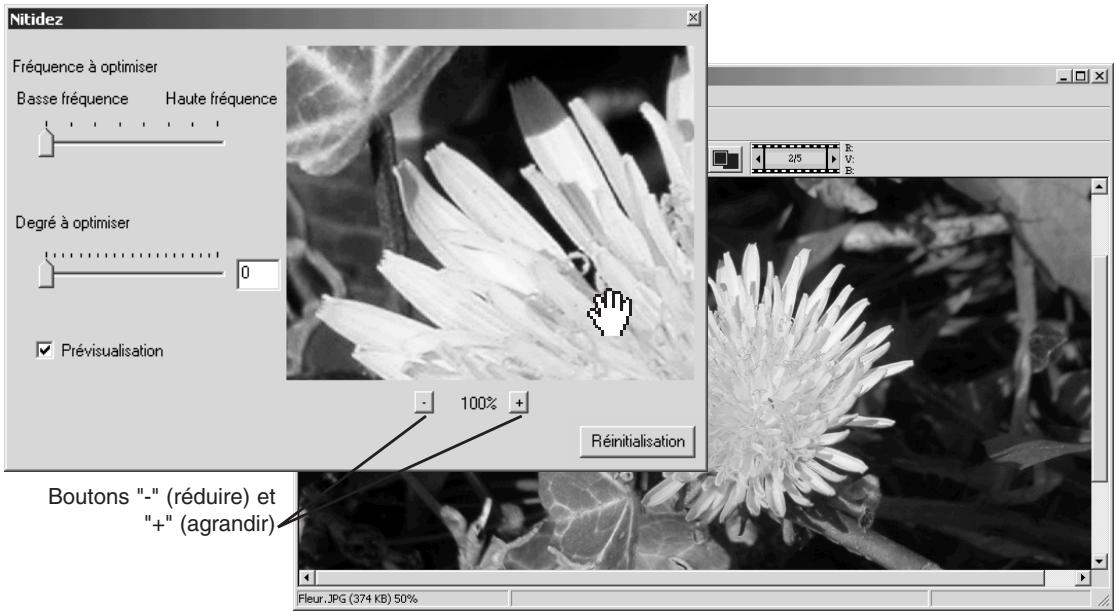

Netteté 58

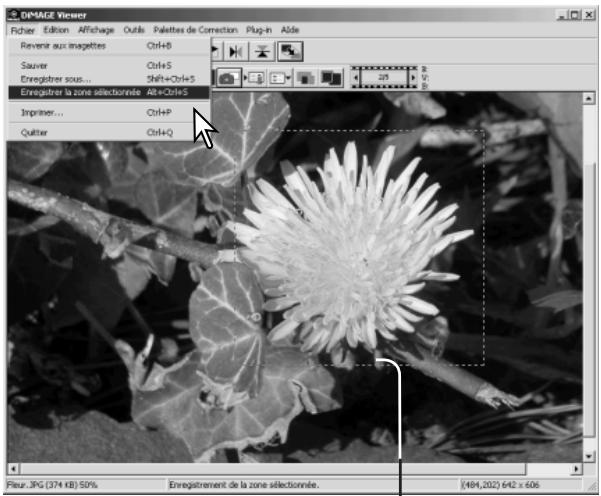

Enregister une partie d'image - délimitation de zone 60

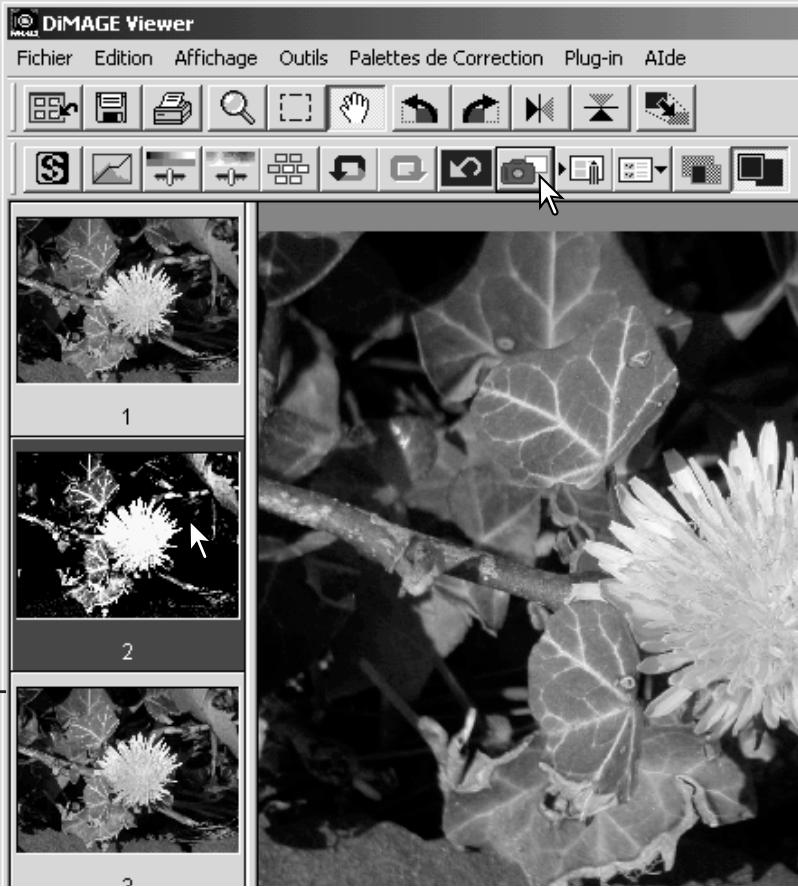

Corrections d'image - Bouton "Instantané" 61

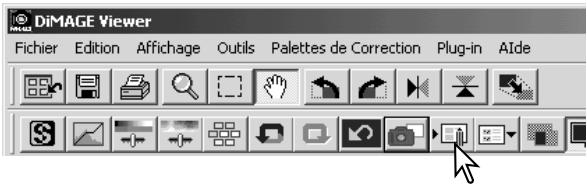

Enregistrement des corrections d'image 62

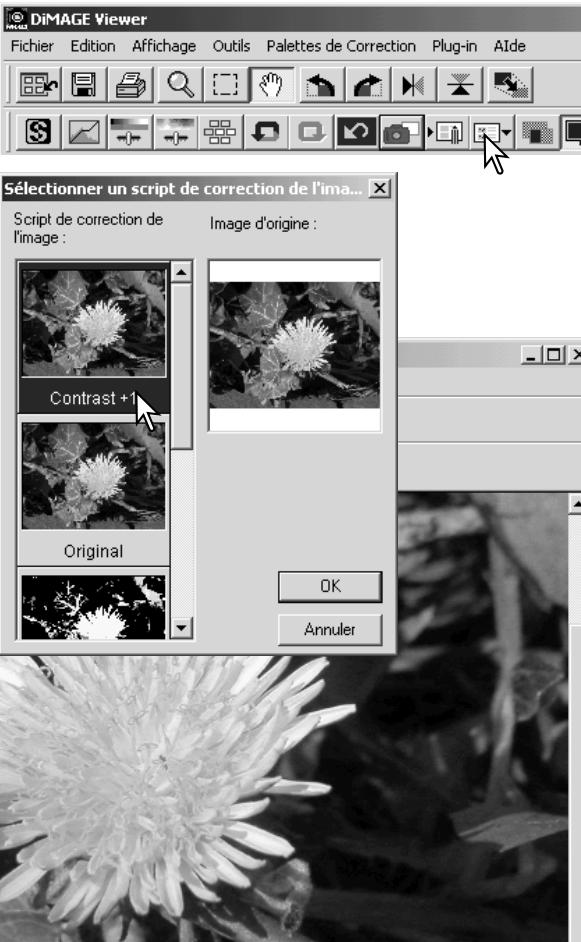

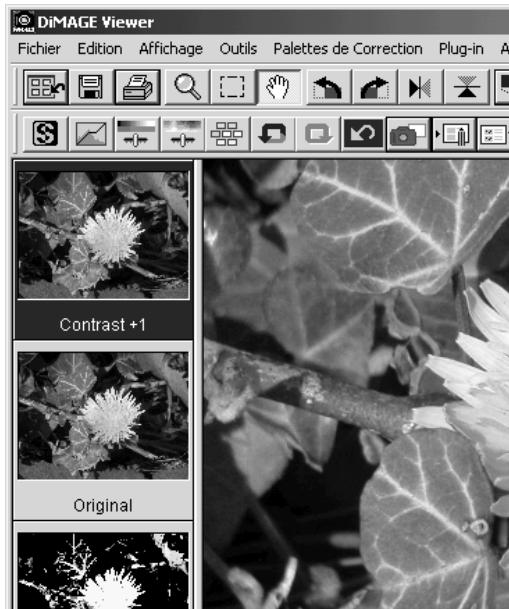

Charger les scripts de correction d'image 63

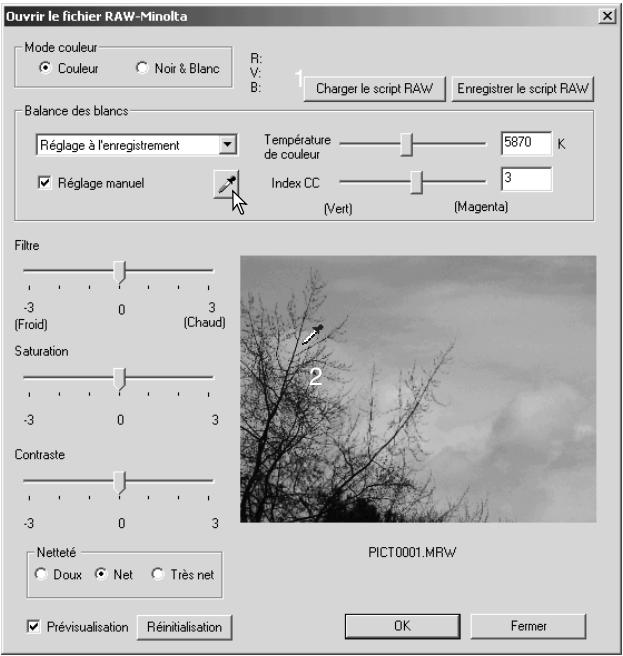

Traitement des images RAW 64

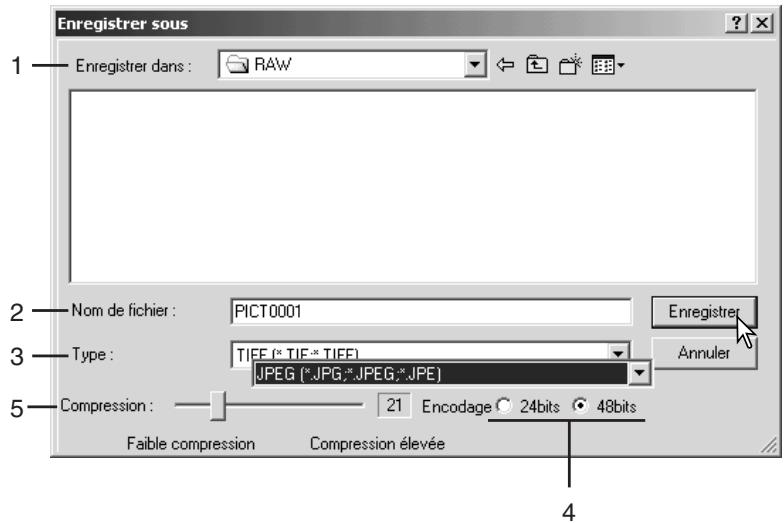

Enregister les images RAW 66
Enregister les scripts RAW. 67

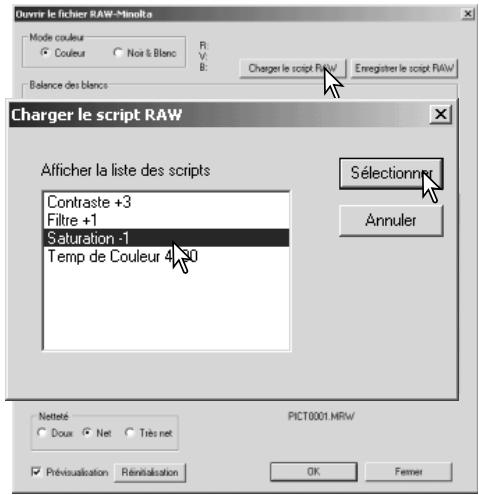

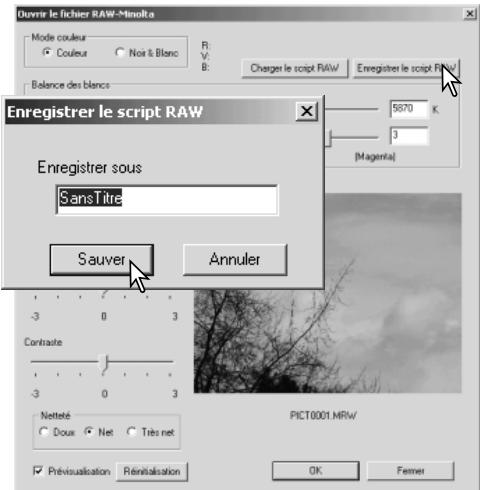

Charger les scripts RAW 67

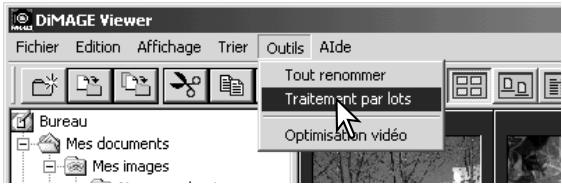

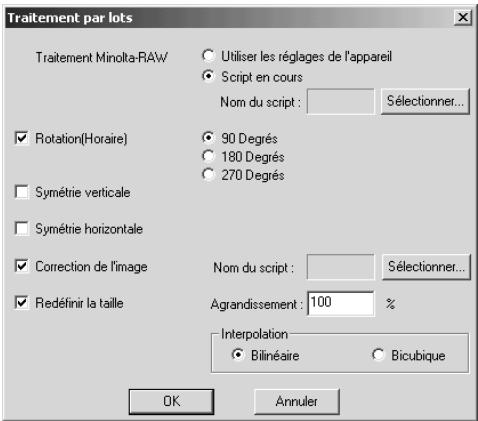

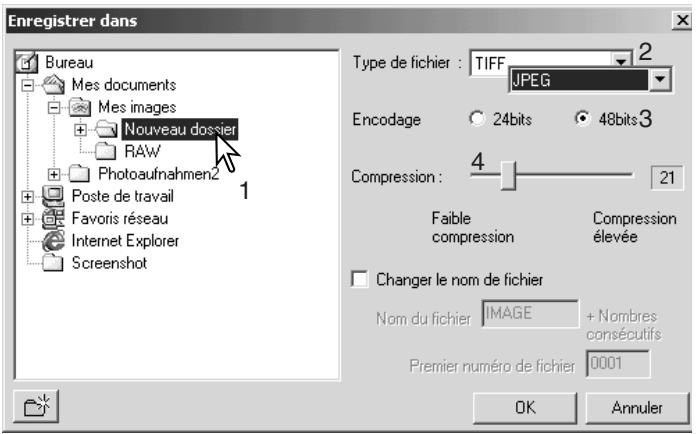

Traitement par lot 68

Retouches des videos 70

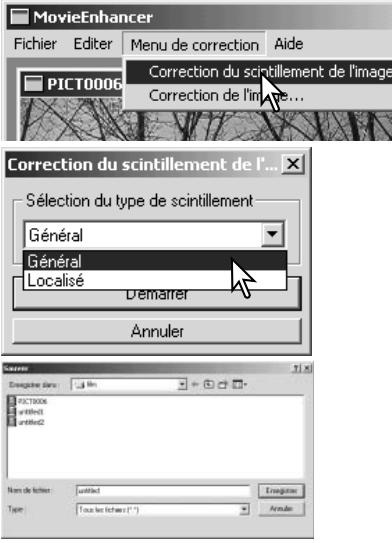

Correction des bougés 71
Edition des fichiers video. 72

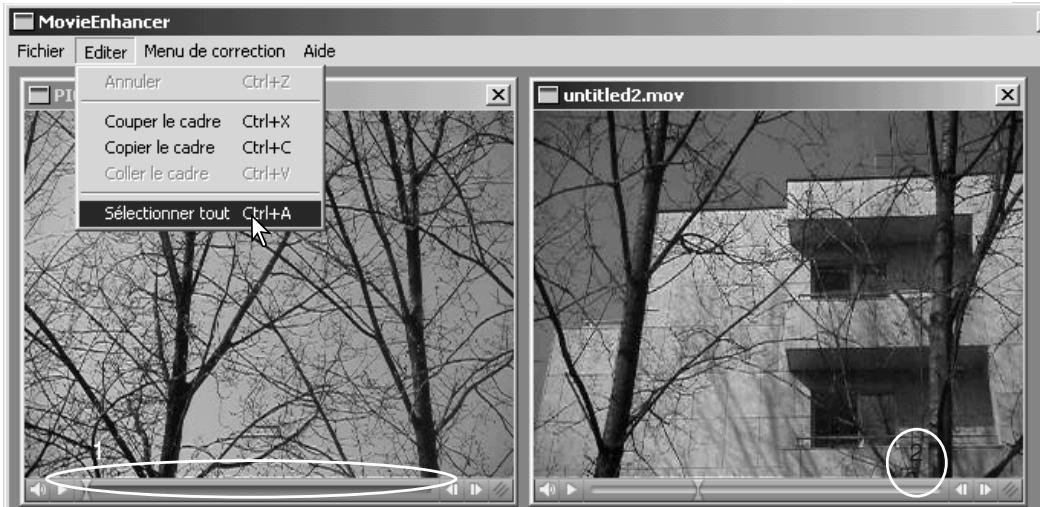

Raccorder deux clips video 72

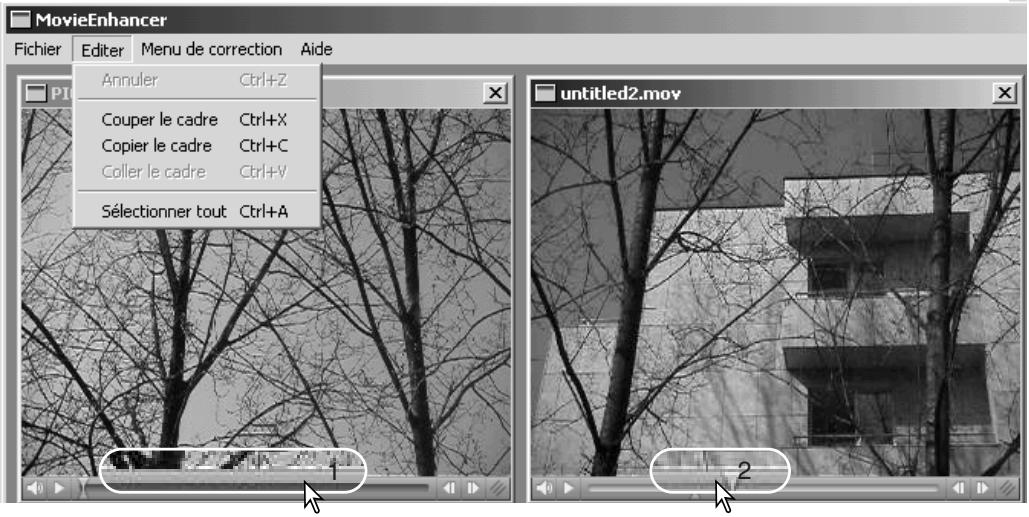

Copier une série video sur une autre 73

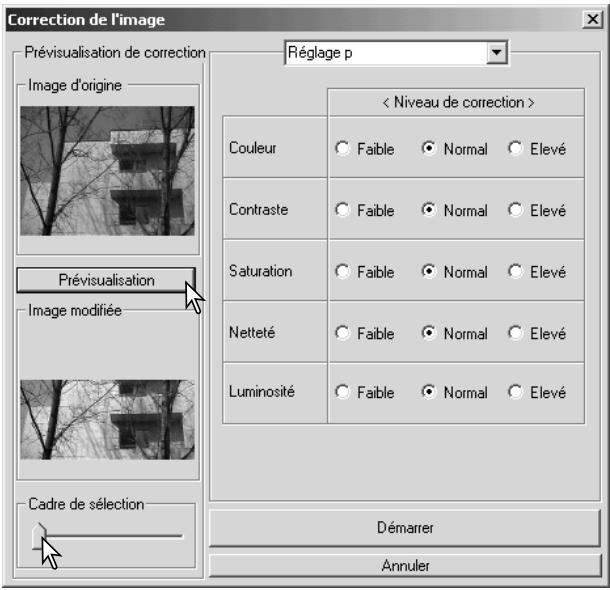

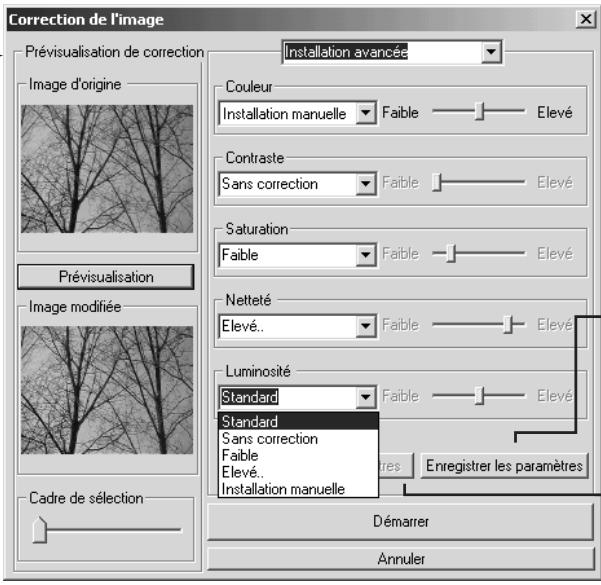

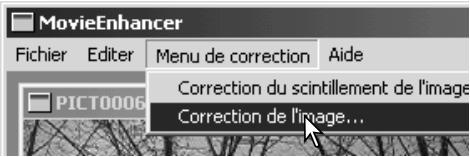

Correction des images video 74

Configuration avancée 76

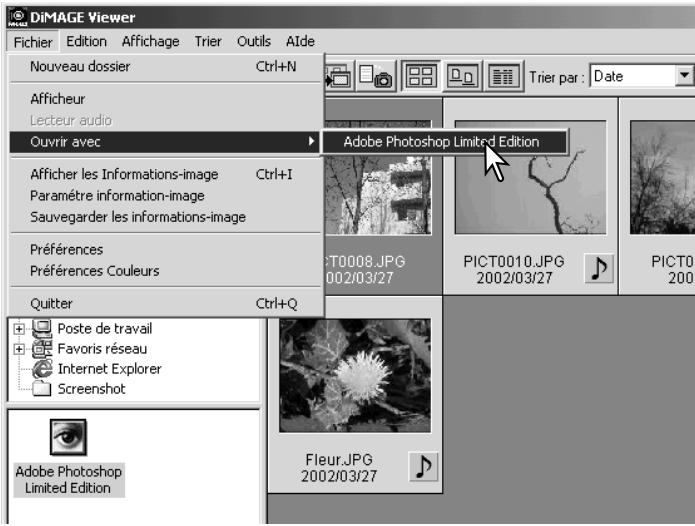

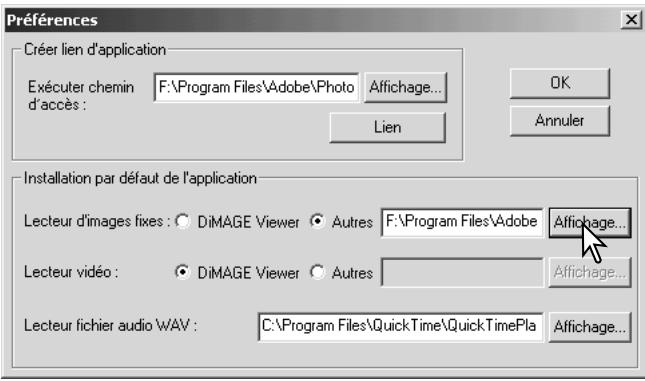

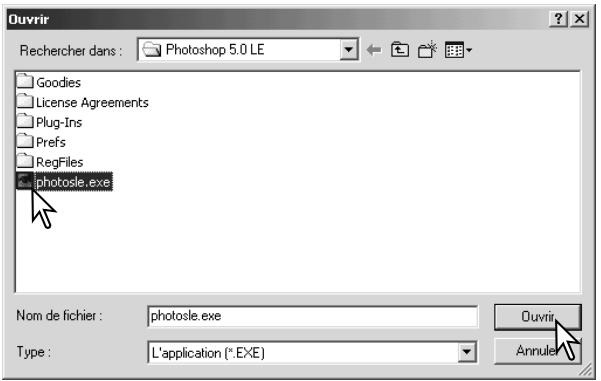

Personnalisation de Viewer - Preférences 76

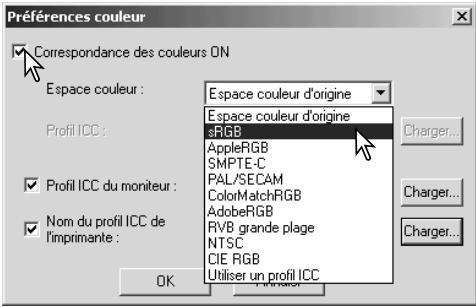

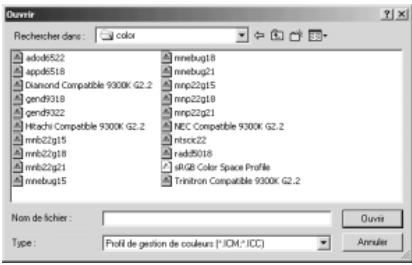

Correspondance des couleurs - Preférences couleurs 78

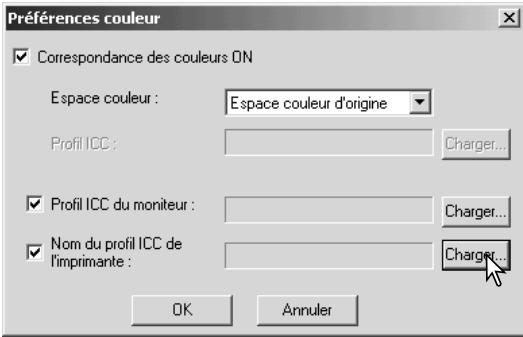

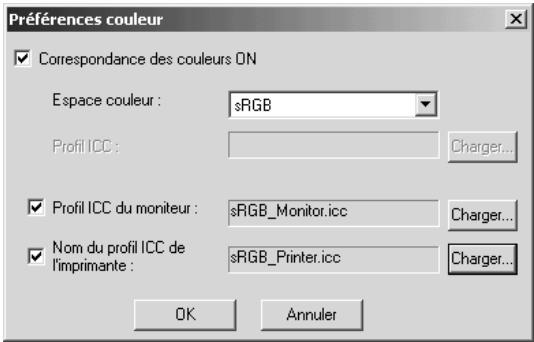

Utilisation des profils ICC 80
Remarques sur les mesures de couleurs 82

DiIMAGE Viewer

Ordinateurs IBM PC/AT et compatibles	Ordinateurs Apple Macintosh
Proesseur Pentium 133 MHz ou supérieur	PowerPC 100 MHz ou supérieur
Windows 98 / 98* Second Edition, Windows Me, Windows 2000 Professionnel, ou Windows XP.	Mac OS 9 - 9.2.2
64 Mo de RAM minimum (128 Mo ou plus avec Windows XP)	128 Mo de RAM minimum
200 Mo ou plus d'espace disque dur libre	200 Mo ou plus d'espace disque dur libre
Résolution écran : VGA (800 X 600) ou supérieur XGA (1024 X 768) ou supérieur recommodée. Couleurs sur 24 bits ou plus	Résolution écran : 800 X 600 ou supérieur XGA (1024 X 768 ou supérieur recommodée. Couleurs sur 24 bits ou plus
Lecteur de CD-Rom
QuickTime 5 ou supérieur	QuickTime 4 ou supérieur

• Les ordinateurs dotés de Windows 98 comme système d'exploitation doivent-disposer de Microsoft Internet Explorer 5.0 ou mistroux.

Systèmes requis pour QuickTime

IBM PC / AT Compatible

Ordinateur Pentium

Windows 95, 98, 98SE, NT, Me, 2000 Professionnel, ou XP.

Ram de 32 Mo ou plus

Sound Blaster ou carte son compatible

DirectX 3.0 ou supérieur recommendé

Pour installer QuickTime, suivez les instructions de l'installateur. Les utilisateurs Macintosh peuvent télécharger gratuite la derniere version de QuickTime à partir du site web : http://www.apple.com.

Avant d'installer le DiIMAGE Viewer

Les programmes stockés dans la RAM, tels que des anti-virus ou des logiciels d'installation ou de contrôle peuvent provoquer l'échéc de l'installation. Veillez à désinstaller ou désactiver ces logiciels avant d'installer le DiIMAGE Viewer. Vous les réinstallez ou les reactiverez lorsque l'installation sera terminée.

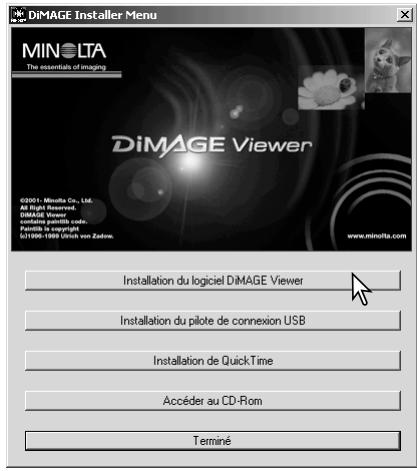

Installation du DiIMAGE Viewer – Windows

Dans l'exemple ci-dessous, le lecteur du disque dur est le lecteur F, et le lecteur de CD-Rom est le lecteur D. Les lettres désignant les lecteurs sont susceptibles de varier selon les ordinateurs. Si vous utilise Windows 2000, NT4.0 ou XP, le logiciel doit être installé avec Administrator Privilege.

Allumez l'ordinateur pour demarrer Windows.

Insérez le CD-Rom du logiciel DiIMAGE dans le lecteur de CD-Rom.

• La fenêtre du programme d'installation de DiIMAGE Viewer s'ouvre automatiquement.

Cliquez sur "Installer" pour lancer l'installation.

La fenetre d'accueil s'ouvre.
Cliquez sur "Suivant" pour continuer.

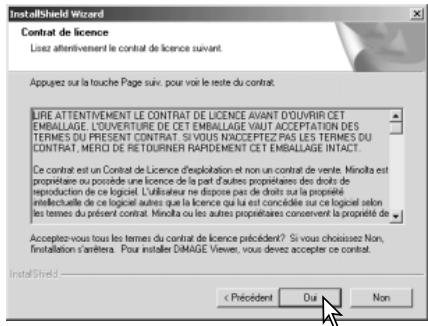

Vous voyage à présent apparaitre le contrat de licence. Si vous en acceptez les conditions, cliquez sur "Oui" pour poursuivre la procédure d'installation.

• Veuillez lore attentivement tout le contrat de licence avant de continuer. Si vous n'en acceptez pas les termes, cliquez sur "Non" pour sortir du programme d'installation.

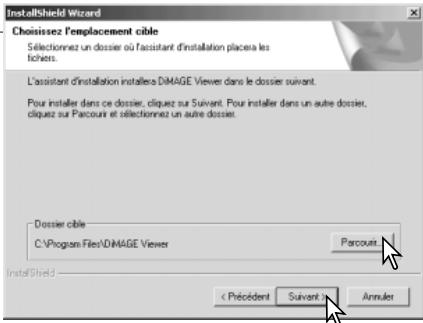

Pour installer le logiciel dans le dossier par défaut - F:\Program Files\DiIMAGE Viewer cliquez sur "Suvant".

• Pour installer le logiciel dans un dossier différent, cliquez sur "Parcourir" pour afficher la fenêtre de sélection des dossiers. Veiliez à spécifique le repertoire dans lequel vous souhaitezinstaller le logiciel.

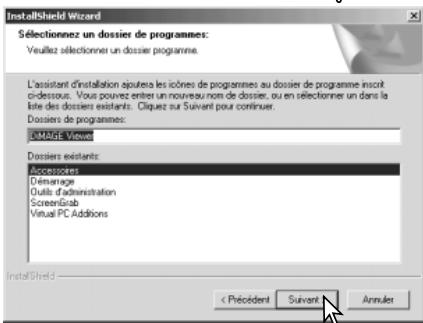

Le nom du dossier par défaut du programme va s'afficher. Pour installer le logiciel dans ce dossier, cliquez sur "Suviant". L'installation va commencer.

• Pour installer le logiciel dans un autre dossier, Sélectionné l'un des dossiers existant dans la liste de dossiers de la boîte de dialogue. Cliquez ensuite sur "Suivant" pour commencer l'installation.

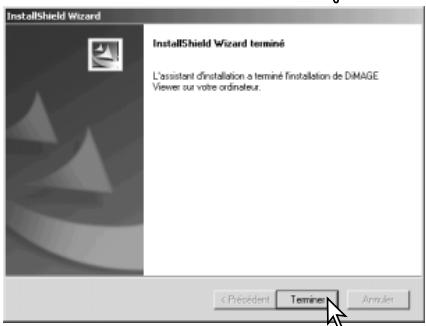

Lorsque l'installation du logiciel est terminée, un message s'affiche. Cliquez sur "Terminer".

• La fenêtre d'installation de DiIMAGE viewer s'ouvre. Cliquez sur "Terminer" pour fermer cette fenêtre.

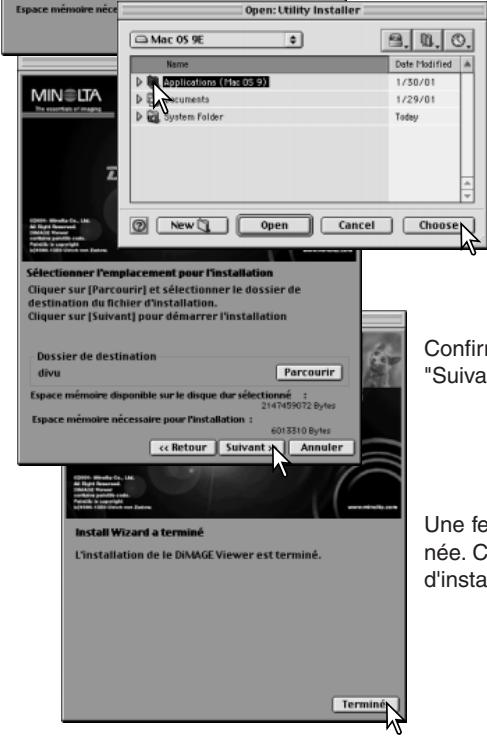

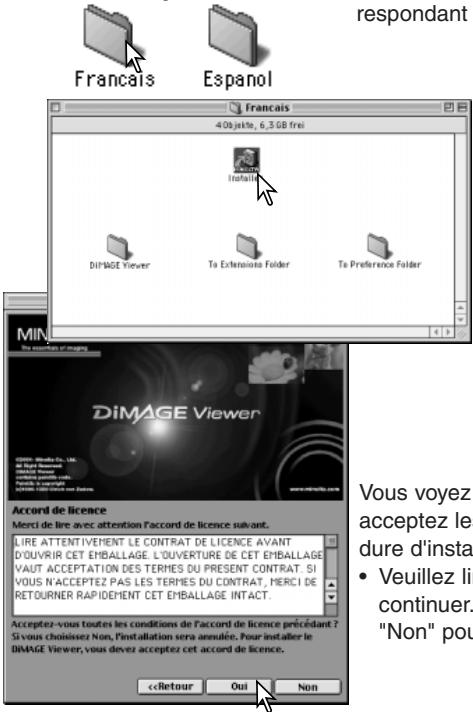

Installation du DiIMAGE Viewer – Macintosh

Allumez l'ordinateur pour démarrer le système d'exploitation. Lorsque le bureau apparait, insérez le CD-Rom du logiciel DiIMAGE dans le lecteur de CD-Rom. Le contenu du CD-Rom s'affiche automatiquement. Dans le cas contraire, double-cliquez sur l'icone du CD-Rom pour l'ouvrir.

Ouvrez le dossier DiIMAGE Viewer, puis désisissez le dossier correspondant à la langue souhaitée.

Double-cliquez sur "Installer" pour démarrer le programme d'installation.

Lorsque l'écran d'installation apparait, cliquez sur "Suivant" pour démarrer la configuration.

Vous voyagez à présent apparaitre le contrat de licence. Si vous en acceptez les conditions, cliquez sur "Oui" pour poursuivre la procédure d'installation.

• Veuillez dire attentivement tout le contrat de licence avant de continuer. Si vous n'en acceptez pas les termes, cliquez sur "Non" pour sortir du programme d'installation.

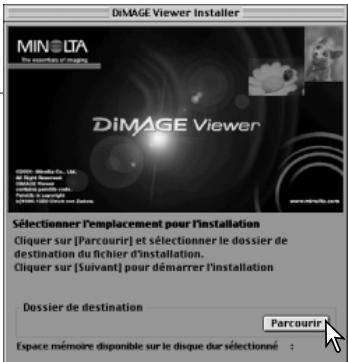

Voudevez à présent sélectionner le dossier de destination du fichier d'installation du DiIMAGE Viewer. Clique sur Parcourir.

La boîte de dialogue de sélection de dossier s'affiche. Pour sélectionner le dossier d'installation du logiciel, cliquez sur "Choisir".

Confirmez la sélection du dossier d'installation. Cliquez sur "Suivant" pour installer le DiIMAGE Viewer.

Une fenêtre s'ouvre quand l'installation du logiciel est terminée. Cliquez alors sur "Terminer" pour sortir du programme d'installation.

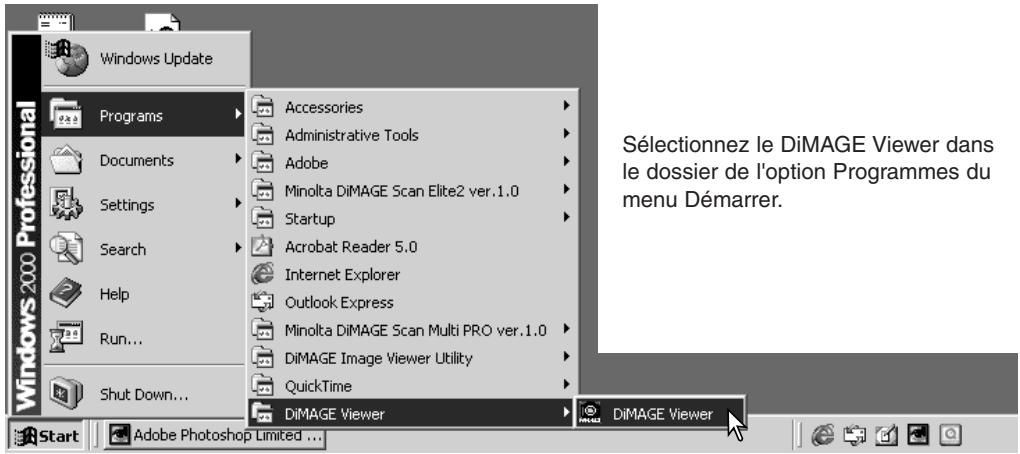

Démarrage du Viewer – Windows

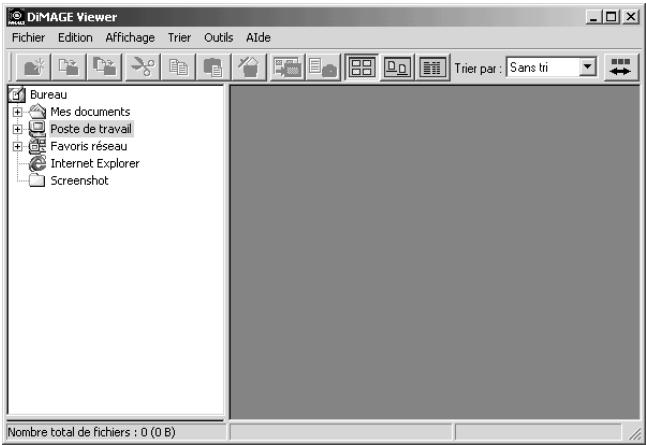

L'utilitaire démarre automatiquement et la fenêtre des imagettes s'affiche.

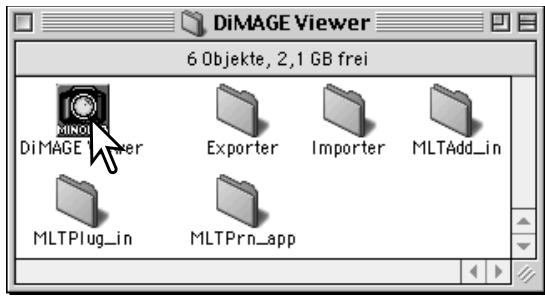

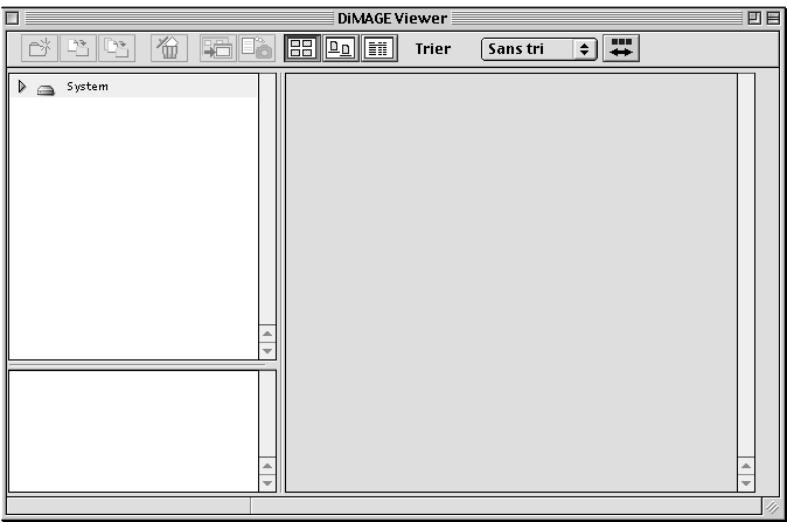

Démarrage du Viewer – Macintosh

Ouvrez le dossier du DiIMAGE Viewer. Double-cliquez sur I'icone de I'utilitaire DiIMAGE Viewer pour demarrer l'application. La fenetre principale de I'utilitaire s'affiche.

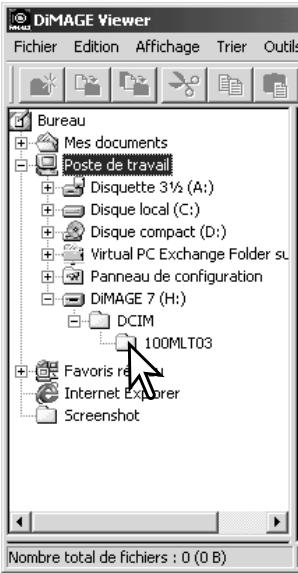

Chargement des fichiers images

Les Images peuvent être importées directement à partir de l'appareil photo numérique ou d'un dossier image déjà entegristé. Sélectionnez le dossier dans l'arborescence. Pour davantage d'informations sur l'organisation des DOSIERS de l'appareil et sa connexion, reportez-vous au mode d'emploi.

Cliquez sur le signe (+) pour afficher le contenu d'un dossier.
Cliquez sur le signe (-) pour masquer le contenu d'un dossier.

Cliquez sur le dossier image pour charger les images fixes et les fichiers video.

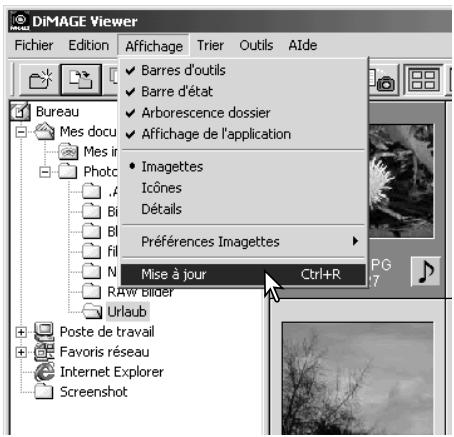

Mise à jour de la fenêtre imagettes

Lors de modifications dans l'arborescence des dossiers d'imagettes alors que l'appareil est déconnecté de l'ordinaireur, selectionnez l'options de mise à jour pour réactualiser le DiIMAGE Viewer.

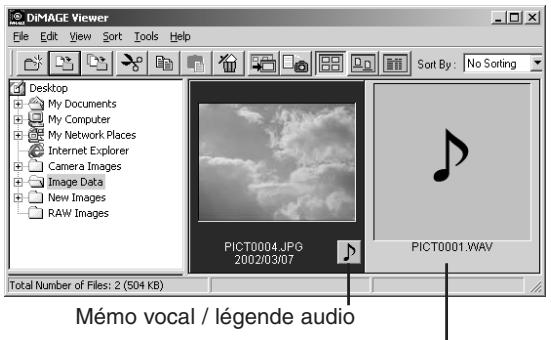

Ouverture des fichiers audio

Les mémos vocaux, les légendes audio et les enregistements audio effectuels avec l'appareil peuvent être écoulés à partir du DiIMAGE Viewer. Reportez-vous au mode d'emploi pour vérifier que votre apparéil est en mesure d'effectuer des enregistements audio. ÀpRES avoir régèle la boîte Préférences (voir ci-dessous), cliquez sur le bouton Note ou encore double-cliquez sur le fichier audio pour écouter l'enregistrement.

Enregistrement audio

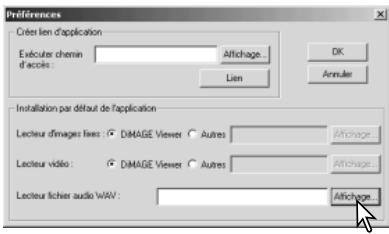

Sélectionnez Préférences dans le menu Fichier pour ouvrir la boîte de dialogue.

Cliquez sur le bouton Visualiser situé à côté de l'application lecteur de fichier audio WAV pour afficher la boîte de dialogue.

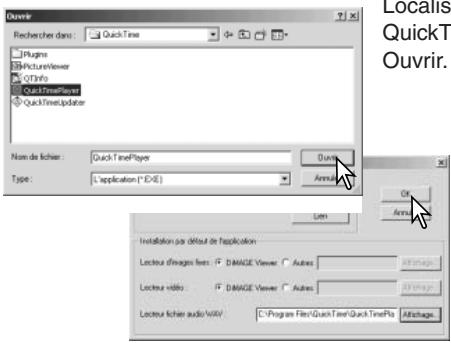

Localisez l'application pour écouter les fichiers audio : QuickTime ou Windows Media Player. Cliquez sur le bouton Ouvrir. Le chemin s'affiche dans la fenêtre Préférences.

Pour terminer l'opération, cliquez sur le bouton OK de la boite de dialogue Preférences.

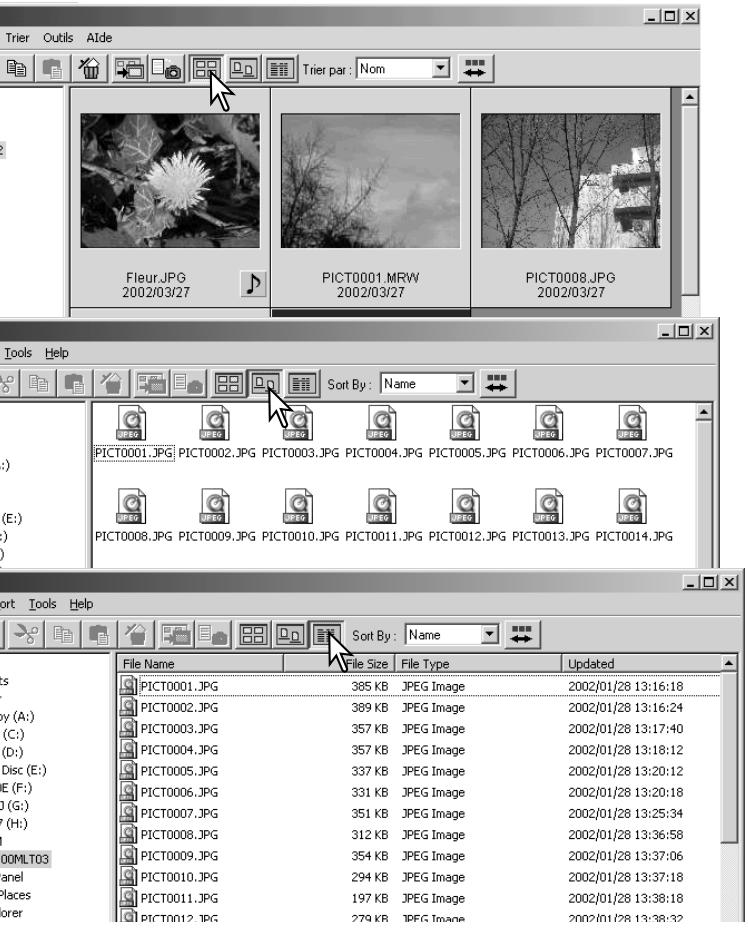

Modification du format d'affichage

e contenu d'un dossier peut être affiché sous forme d'imagette, d'icones ou de liste. Pour modifier le format d'affichage, pressez le bouton approprié de la barre d'outils.

Bouton d'affichage des imagettes

Bouton d'affichage des icônes

Bouton d'affichage de la liste

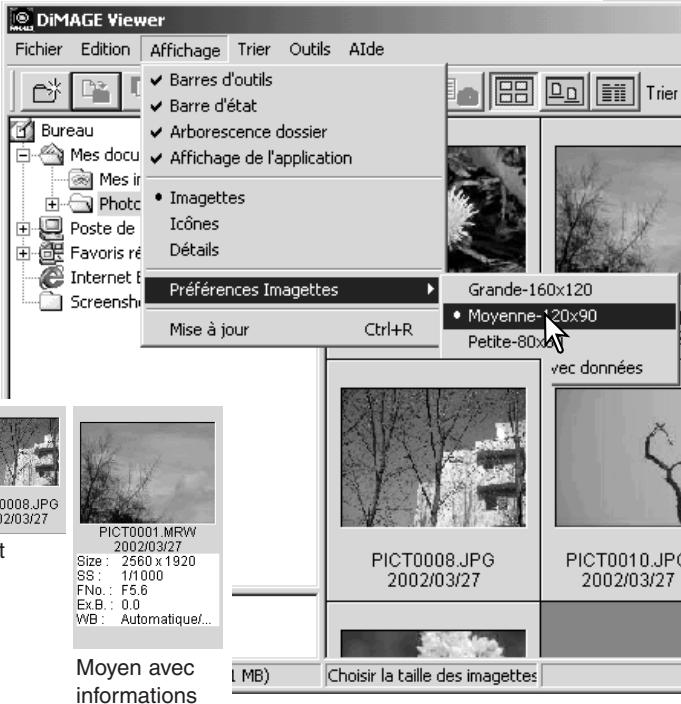

Modification du format des imagettes

Quatre formats d'imagette sont disponibles: grand, moyen, petit et moyen avec informations.

Pour changer de format, Sélectionnez l'options Préférences imagette du menu Visualiser pour afficher les options. Sélectionnez puis cliquez sur le format d'imagette désiré.

PICT0008.JPG 2002/03/27

Grand

PICT0008.JPG 2002/03/27

Moyen

Petit

Moyen avec informations

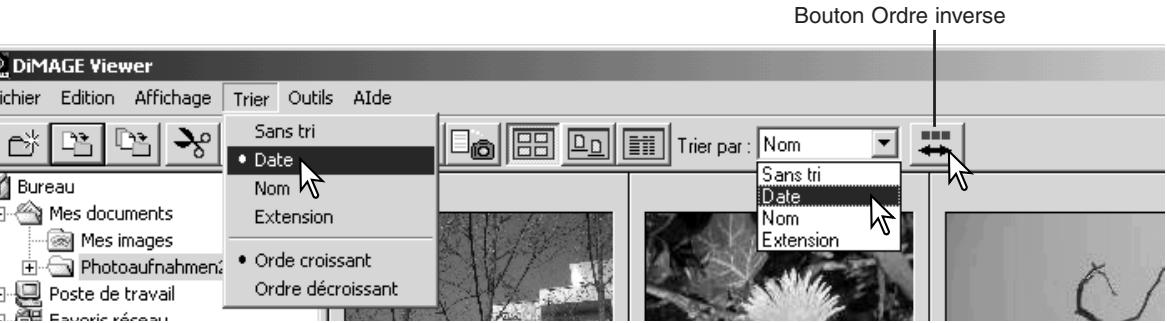

Tri des fichiers images

Les fichiers images peuvent être triés par nom, date ou extension en ordre croissant ou décroissant. cette fonction se combine avec l'affichage par imagette, icône ou liste (p. 16). Pour trier les images affichées, utilisez le menu Tri ou Tri déroulant de la barre d'outils et Sélectionnez le triChoisi à l'aide de la souris.

Utilisez le menu Tri pour passer de l'affichage en ordre croissant à l'affichage en ordre décroissant. Pour modifier l'ordre d'affichage, vous pouvez également utiliser le bouton Ordre inverse de la barre d'outils.

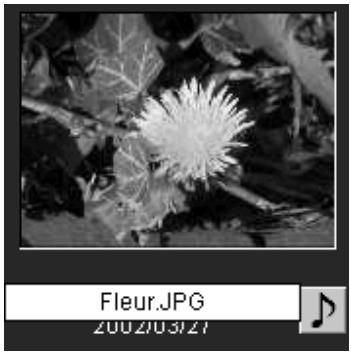

Renommer les fichiers simples

Les fichiers simples peuvent être renommés dans l'affichage par imagette, icône ou liste (p. 16). Lorsque vous renommez un fichier, n'oubliez pas de resaisir son extension.

Cliquez sur le nom de l'imagette, d'icône ou de liste pour le sélectionner.

Cliquez sur le nom du fichier pour activer le curseur ou selectionnez l'option Renommer dans le menu Edition. Utilisez le clavier pour modifier le nom du fichier.

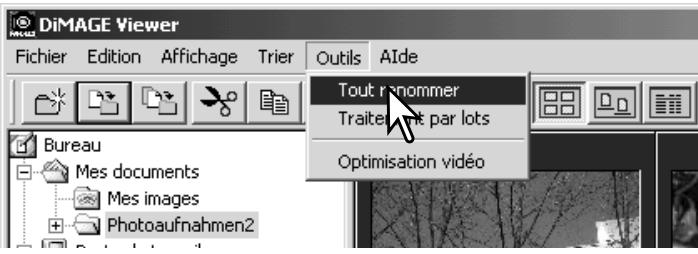

Renommer les fichiers multiples

Les fichiers multiples d'affichage d'imagettes, icône et liste peuvent être renommés (p. 16).

Cliquez sur les bords de l'imagette ou sur l'icone pour selectionner les images à renomer.

• Pour sélectionner des images multiples, appuyez sur la touche "Ctrl" (Windows) ou sur la touche "Commande" (Macintosh) et maintenez-la enforcée, puis cliquez sur chaque image à renomer ; le cadre des instantanés sélectionnés s'affiche en couleurASF. selectionner une image, cliquez sur l'imagette ou l'icone une seconde fois tout en maintainant la touche "Ctrl" (Windows) ou la touche "Commande" (Macintosh).enforcée. Pour selectionner une série d/images, pressez et maintenez la touche "Maj." enforcée puis cliquez sur la première et la derniere image de la série. Pour selectionner la totalité des images, pressez Ensemble la touche "Ctrl" (Windows) ou la touche "Commande" (Macintosh) et la touche "A".

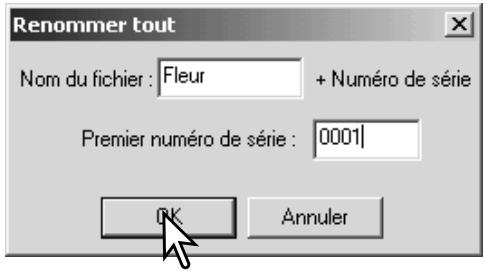

A partir du menu Outils, sélectionnez l'options Tout renOMmer. La fenetre correspondante s'affiche.

Dans cette fenêtre, entrez le nouveau nom de fichier (4) jusqu'à 10 caractères, puis entrez le premier n° de série (5) jusqu'à 5 caractères.

Cliquez sur le bouton OK pour modifier le nom des fichiers des images sélectionnées.

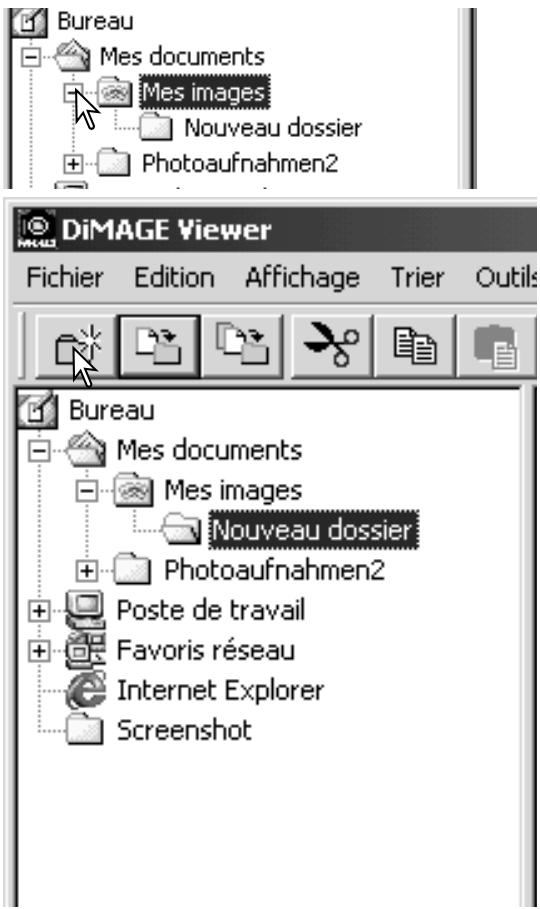

Creer des dossiers

Creez des nouveaux dossiers pour stocker vos images. Cliquez sur l'emplacement désiré du nouveau dossier, dans l'exemple ci-dessous, le nouveau dossier est situé sous Camera Images.

Cliquez sur le bouton Nouveau dossier de la barre d'outils ou selectionnez-le à partir du menu Fichier. Le nouveau dossier sera créé à l'emplacement désirié.

Le nom du fichier est modifiable à partir du clavier.

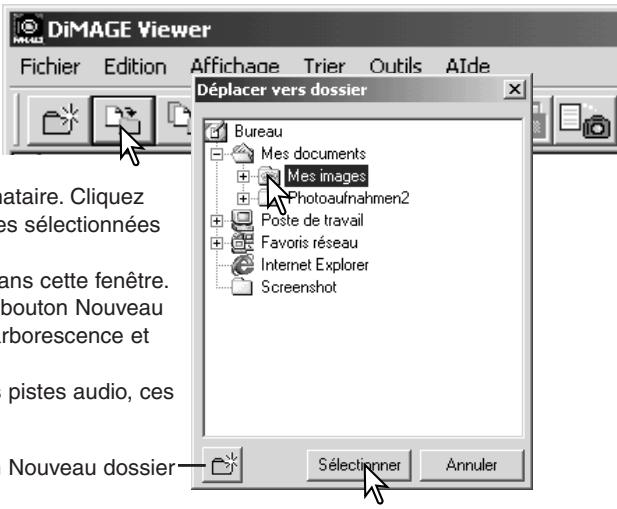

Déplacer des images dans un autre dossier

Les fichiers multiples peuvent être déplacés d'un dossier à un autre. Cliquez sur le cadre d'une imagette ou sur l'icone du fichier pour sélectionner les images à déplacer.

• Pour sélectionner des images multiples, appuyez sur la touche "Ctrl" (Windows) ou sur la touche "Commande" (Macintosh) en la maintainant enforcée, puis cliquez sur chaque image à déplacer; le cadre des instantanés Sélectionnés s'affiche en couleurASF. Pour désélectionner une image, cliquez sur l'imagette ou l'icône une seconde fois tout en maintainant la touche "Ctrl" (Windows) ou la touche "Commande" (Macintosh) enforcée. Pour sélectionner une série d'images, pressez et maintenez la touche "Maj." enforcée puis cliquez sur la première et la dernière image de la série. Pressez ensemble la touche "Ctrl" (Windows) ou la touche "Commande" (Macintosh) et la touche "A" pour sélectionner la totalité des images.

Cliquez sur le bouton Déplacer vers le dossier de la barre d'outils ou Sélectionnez l'options Déplacer dans le menu Edition. La fenêtre correspondante s'ouvre.

Dans cette fenêtre, cliquez sur le dossier destinataire. Cliquez sur le bouton Sélection pour déplacer les images sélectionnées vers le dossier souhaité.

• Il est possible de creer un nouveau dossier dans cette fenetre. Cliquez sur l'emplacement besoini, puis sur le bouton Nouveau dossier. Le nouveau dossier apparait dans l'arborescence et peut'être renommé.
• Si l'image ou le fjichier imagettes contient des pistes audio, ces fjichiers seront également copés.

Bouton Nouveau dossier

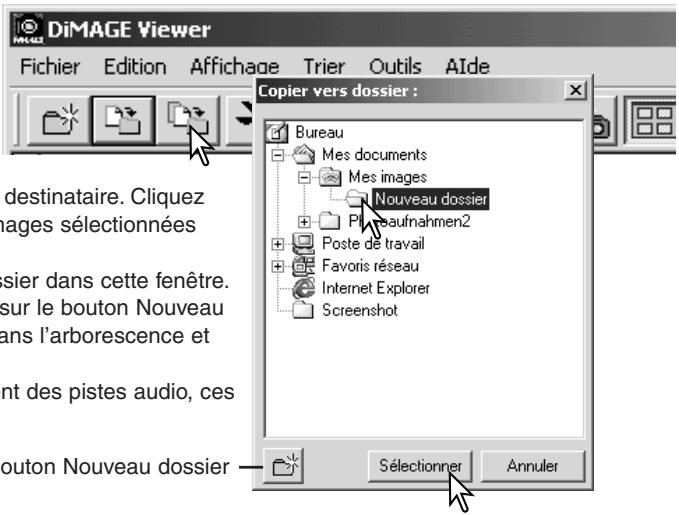

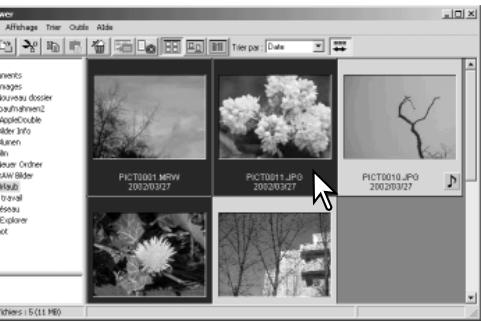

Copier des images dans un autre dossier

Les fichiers multiples peuvent être copés d'un dossier à un autre. Cliquez sur le cadre d'une imagette ou sur l'icone du fichier pour sélectionner les images à copier.

• Pour sélectionner des images multiples, appuyez sur la touche "Ctrl" (Windows) ou sur la touche "Commande" (Macintosh) en la maintainant enfoncée, puis cliquez sur chaque image à déplacer; le cadre des instantanés sélectionnés s'affiche en couleurASF. Pour désélectionner une image, cliquez sur l'imagette ou l'icone une seconde fois tout en maintainant la touche "Commande" (Macintosh) enfoncée. Pour sélectionner une série d'images, pressez et maintenez la touche "Maj." enfoncée puis cliquez sur la première et la dernière image de la série.

Cliquez sur le bouton Copier vers le dossier de la barre d'outils ou selectionnez l'options Copier dans le menu Edition. La fenêtre correspondante s'ouvre.

Dans cette fenêtre, cliquez sur le dossier destinataire. Cliquez sur le bouton Sélection pour copier les images sélectionnées vers le dossier souhaïte.

• Il est possible de creer un nouveau dossier dans cette fenetre. Cliquez sur l'emplacement choisi, puis sur le bouton Nouveau dossier. Le nouveau dossier apparait dans l'arborescence et peut être renommé.
• Si l'image ou le fjichier imagettes contient des pistes audio, ces fjichiers seront également copés.

Bouton Nouveau dossier

Couper, copier, coller et supprimer - Windows

La barre d'outils du menu Edition permet de couper, copier, coller et supprimer des dossiers ainsi que des images simples ou multiples. Ces fonctions ont une incidence sur les fichiers le bouton Supprimer permet de supprimer les dossiers et les images.

Couper

Copier

Coller

Supprimer

Selectionnez le dossier ou les images à déplacer. Cliquez sur le bouton Couper ou Copier. L'affichage n'est pas modifié tant que la fonction Coller n'est pas terminée. Cliquez sur le nouvel emplacement du dossier ou des images, puis cliquez sur le bouton Coller pour terminer l'opération.

Avec la fonction Suppression, un écran de confirmation apparait. Cliquez sur Oui pour supprimer les données ou sur Non pour annuler l'opération.

Couper, copier, coller et supprimer - Macintosh

Les fonctions couper, copier, coller se situent dans le menu Edition. Elles sont utilisables pour éoperator des noms de fichiers ou de dossiers, mais elles ne peuvent être utilisées pour couper, copier ou coller des fichiers ou des dossiers.

Le bouton Supprimer de la barre d'outils ou du clavier supprime les fichiers ou les dossiers. Avec la fonction Suppression, un écran de confirmation apparaît. Cliquez sur Oui pour supprimer les données ou sur Non pour annuler l'opération.

Afficher et sauvegarder les informations des images

Dans la fenêtre imagéttes, cliquez sur le bouton Informations de l'image可以选择.

• Si vous sélectionnez plus d'une imagette, chaque images affichera dans une fenêtre particulière.
  Pour referrer la fenêtre, cliquez sur le bouton Fermer situé dans le coin en haut et à droite.
• Les informations affichées varient selon le modele de l'appareil photo.

Les données sont enregistrées dans un fichier exif associé au fichier image. Si l'image est ouverte puis sauvégardée dans une application de traitement d'image non compatible avec exif, les informations originales seront perdues. Si vous utilisez un logiciel différent de DiIMAGE Viewer, renommez systématique-ment le fichier image pour protéger les données de type exif.

Les informations de l'image sont enregistrées en fichiers texte spéciaux. Sélectionnez des imagéttes simples ou multiples, puis l'option Sauvegarder les informations du menu Edition ; une boîte de dialogue s'affiche.

Le fichier d'informations de l'image peut etre ouvert dans une feuille de travail de type Microsoft Excel ou comme un texesimple dans un logiciel de traitement detexte.

Réglage des informations des images

Il est possible d'editor les informations de type Exif affichées avec l'image. Sélectionnez l'options Réglage des informations des images dans le menu Fichier pour ouvrir la fenêtre correspondante.

Cliquez sur la rubrique à ajouter ou à supprimer de l'affichage, puis cliquez sur le bouton Déplacer.

: à ajouter à l'affichage.

<<: à supprimer de l'affichage.

Les boutons Tout afficher ou Tout supprimer, ajoutent ou suppliment toutes les rubriques d'information affichées.

Cliquez sur "OK" pour enregistrer les réglages.

Fenêtre de correction d'image

La fenêtre de correction d'image affiche les outils nécessaires aux corrections de couleurs, de contraste, de luminosité et de saturation des couleurs. Ce chapitre détaillée les outils de base de traitement d'image. La description des outils avancés est détaillée page 44 à 69.

Les éléments contenus dans le menu Visualisation, barres d'outils, instantanés, barre d'etat, informations image, historogramme couleur peuvent etre actives ou desactivés en les selectionnant dans le menu option.

Barres d'outils

Affichage d-images dans la fenêtre de correction d-image

Pour charger une image automatoquement dans la fenêtre de correction d'image à partir de l'index, double-cliquez sur l'imagette ou l'icone.

Pour revenir à l'index, cliquez sur le bouton d'affichage de l'index.

La fenêtre de correction des couleurs affiche le numéro de l'image et le nombre total des images chargées. Passez d'une image à l'autre en cliquant sur les flèches droite ou gauche.

Symétrie et rotation des images

DiIMAGE Viewer

Fichier

Edition

Affichage

Outils

Palettes de Correction

Plug-in

AIde

L'orientation de l'image affichée peut être modifiée à l'aide des boutons Symétrie et Rotation de la barre d'outils ou du menu Outils. Toute modification de l'image sera appliquée à l'imagette de l'index.

Rotation - les boutons rotation droite et gauche permettant une rotation jusqu'à 90^ de l'imagette, tic par tic.

Image originale

Symétrie - Cette fonction permet de créé une image miroir.

Contrôle de l'affichage

Bouton "Image entière"

En général, l'image s'affiche en fonction de sa taille et de sa résolution. Lorsque l'image est trop grande pour la zone d'affichage, cliquez sur "Image entière". L' image est automatiquement ajustée à la zone d'affichage. Un nouveau clic sur le bouton ramène l' image à sa ple. Les outils de prise en main et de zoom sont inopérants avec cette fonction.


Reformatage de la fenêtre de visualisation

La fenêtre de visualisation peut être reformatée en cliquant sur le bouton du coin droit. Si la fonction "image entière" est active, l'image affichée sera automatiquement ajustée sur la totalité de la fenêtre d'affichage.

Outil de prise en main

Lorsqu'une image est plus grande que la zone d'affichage, utilisez cet outil pour déplacer l'image. Cliquez sur le bouton de prise en main dans

la barre d'outils ou dans le menu Outils, puis déplacez l'image.

Outil Zoom

L'image affichée peut être agrandie ou réduite à l'aide du bouton Zoom de la barre d'outils ou du menu Outils. Cliquez sur l'image pour l'agrandir.

Pour la réduire, appuyez sur la touche "Maj." (Windows) ou la touche "Option" (Macintosh), puis cliquez sur l'image. Lorsque l'aggrandissement ou la réduction ont atteint leur maximum, les signes + et - disparaissent de l'icone.

Agrandir

Réduire

Menu Options

L'option Zoom du menu Visualisation contrôle la taille de l'image affichée. Parallelement au bouton de zoom, cette fonction permet d'afficher l'image entière ou dans des formats agrandis pré-définis.

Palette de variation

La palette de variation permet la correction de l'image originale en fonction des simulations prévisuées offrant différentes options. C'est une méthode simple de retoucher d'images, qui convient parfaitement aux néophytes.

Cliquez sur le bouton Variation ou selec-tionnez l'option de correction d-image dans le menu Correction pour afficher la palette.

Cliquez sur la flèche de la liste déroulante pour sélectionner l'option de correction souhaïée : balance des couleurs, luminosité et contraste ou saturation.

• Chaque palette de variation présente l'image originale au centre, entourée de simulations de correction de l'image.

Variation de la balance des couleurs

Six images-simulations ayant subi une légère correction au niveau de la couleur sont affichées autour de l'image originale. Pour plus de détails, reportez-vous à la page 38.

Pour établier le degré de correction, faites glisser le curseur de niveau de correction ou saisissez la valeur dans la case.

• La configuration initiale indique une valeur de 10. Vous pouze besoin de modifier ce paramètre pour le porter à un autre niveau compris entre 1 et 20.
• Consultez la case "Limite d'affichage" et vérifie si l'une des valeurs de l'image dépasse 0 (niveau maximum de noir) ou 255 (niveau maximum de blanc), grâce à la couleur complémentaire. Par exemple, si la zone de bleu de l'image dépasse ces valeurs, la limite est affichée avec sa couleur complémentaire, le jaune.

Cliquez sur l'image-simulation que vous jugez laffective parmi les six proposées.

• L'image sélectionnée vient se placer au centre, entourée par six nouvelles images-simulations intégrant les corrections de différents niveaux. Cette opération peut être répétée jusqu'à ce que la correction souhaïée ait été atteinte.
• Cliquez sur "Réinitialisation" pour annuler les modifications.

Cliquez sur "Fermer" pour fermer la palette et appli-quer les corrections apportées à l'image.

Curseur de niveau de correction et case de saisie de valeur

Bouton "Réinitialisation"

Luminosite & variation de contraste

Huit images-simulations représentant une faible correction de luminosité et du contraste entourent l'imagette originale. La luminosité indique les niveaux clair etASFRE de l'imagre.Le contraste indique la différence entre les teintes de l'imagre. Plus le contraste est prononcé, plus les teintes sombres et claires s'accentuement. Le contraste peut également afferter la nettete apparente de l'imagre.

Pour établier le degré de correction, faites glisser le curseur de niveau de correction ou saisissez le niveau de correction dans la case.

• La configuration initiale indique une valeur de 10.
  Vous peuvent désirir de modifier ce paramètre pour le porter à un autre niveau compris entre 1 et 20.
• Consultez la case "Limite d'affichage" et vérifie si l'une des valeurs de l'image dépasse 0 (niveau maximum de noir) ou 255 (niveau maximum de blanc), grâce à la couleur complémentaire. Par exemple, si la zone de blanc de l'image dépasse ces valeurs, la limite est affichée avec sa couleur complémentaire, le noir.

Cliquez sur l'image-simulation que vous jugez laffective parmi les huit proposées.

L'image selectionnée vient se placer au centre, entourée par huit nouvelles images-simulations intégrant les corrections de différents niveaux. Cette opération peut être répétée jusqu'à ce que la correction souhaïtee ait été atteinte.
- Cliquez sur "Réinitialisation" pour annuler les modifications.

Cliquez sur "Fermer" pour fermer la palette et appli-quer les corrections apportées à l'image.

Variation de saturation

Deux images-simulations représentant une légère correction de saturation entourent l'imagette originale. La saturation affecte la clarté des couleurs.

Pour établier le degré de correction, faites glisser le curseur de niveau de correction ou entrez le niveau de correction dans la boîte de texte.

• La configuration initiale indique une valeur de 10.
  Vous peuvent désirir de modifier ce paramètre pour le porter à un autre niveau compris entre 1 et 20.
• Consultez la case "Limite d'affichage" et vérifie si l'une des valeurs de l'image dépasse 0 (niveau maximum de noir) ou 255 (niveau maximum de blanc), grâce à la couleur complémentaire.

Cliquez sur l'image-simulation que vous jugez laonneilleure.
- L'image sélectionnée vient se placer au centre, entourée par deux nouvelles images-simulations intégrant les corrections des différents niveaux.

Cette opération peut être répétée jusqu'à ce que la correction souhaïée ait été atteinte.

• Cliquez sur "Réinitialisation" pour annuler les modifications.

Cliquez sur "Fermer" pour fermer la palette et appli-quer les corrections apportées à l'image.

Luminosité, contraste et palette d'équilibrage des couleurs

Cliquez sur le bouton de luminosité, contraste et équilibrage des couleurs ou sélectionnez-les dans l'option Correction d'image du menu pour afficher la palette.

Pour effectuer la correction, faites glisser le curseur de niveau de correction de luminosité, de contraste ou de couleur ou saississez les valeurs spécifiques dans les cases correspondantes.

• Si vous déplacez le curseur vers la droite ou que vous saississez un nombre positif dans la case, vous augmentez la luminosité, le contraste ou la couleur.
• Le résultat de la correction est visible sur l'image et sur le graphique de la palette.
• Cliquez sur "Réinitialisation" pour annuler les modifications.

Bouton "Réglage automatique"

En cliquant sur "Réglage automatique", vous réglez automatiquement la luminosité et le contraste, sans affecter la balance des couleurs.

• Clique sur "Réinitialisation" pour annuler les modifications.

Comparaison entre les images avant et après correction

Cliquez sur le bouton "Comparaison avant/après correction" et l'image affichée se divise en deux parties. L'image originale s'affiche sur la gauche, alors que l'image corrigée vient se placer à droite. Pour n'afficher que l'image corrigée, cliquez à nouveau sur le bouton "Comparaison avant/après correction".

Image originale
Image corrigée

Les modifications effectuees sur une image a partir de l'outil zoom, prise en main ou les barres de défilament, seront appliquées aux autres images. Le bouton "Image entière" reformate automatiquelement les images aux dimensions de la zone d'affichage.

Introduction à la couleur

En photographie, le rouge, le vert et le bleu sont les couleurs primaires. Les couleurs secondaires, le cyan, le magenta et le jaune, sont créées en associant les couleurs primaires: cyan = bleu + vert, magenta = bleu + rouge, et jaune = rouge + vert. Les couleurs primaires et les couleurs secondaires sont groupées par paires complémentaires: rouge et cyan, vert et magenta, bleu et jaune.

Il est essentiel de connaître les couleurs complémentaires pour agir sur la balance des couleurs. Afin que la qualité de l'image se rapproche au maximum de la réalité, il suffit d'enlever ou d'ajouter à sa couleur prédominante la couleur complémentaire.

Ajouter ou enlever des quantités égales de rouge, de vert, et de bleu n'attécate nullement la balance des couleurs. Toutefois, cela peut modifier la luminosité globale et le contraste de l'image.

Habituèlement, deux gâmes de couleurs suffisent pour réaliser la balance des couleurs d'une image.

Réaliser la balance des couleurs est une pratique dont vous développerez la maîtrise au fil de vos expériences. En effet, si l'oeil humain s'avéré extrémement sensible en matière de jugements comparatifs, il constitue un piètre outil lorsqu'il s'agit de mesurer les couleurs de façon absolue. Au début, il est donc possible que vous éprouviez certaines difficultés à désigner le bleu du cyan, et le rouge du magenta. Pourtant, ajouter la mauvaise gamme de couleurs n'améliore jamais une image. Si vous enlevez du bleu à une image qui possède trop de cyan, elle prendra une teinte verdâtre.

Annuler et rétablit les corrections d'images

DiAGE Viewer

Fichier

Edition

Affichage

Outils

Palettes de Correction

Plug-in

AIde

Cliquez sur "Annuler" pour annuler la dernière correction de l'image. Les corrections peuvent ainsi être annulées les unes à la suite des autres, lorsque la mémoire de l'ordinateur le permet.

Cliquez sur "Rétablit" pour récapérer la dernière correction d'image annulée précédemment.

Cliquez sur "Réinitialisation" pour annuler toutes les corrections apportées à l'image.

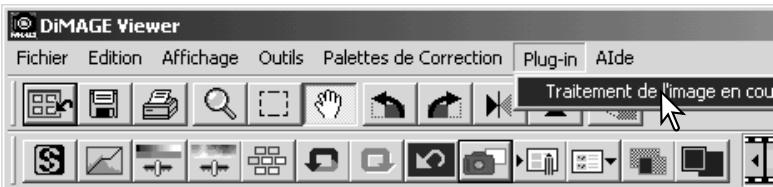

Traitement des images de texte ou de dessin

Les images de texte ou de dessins noirs sur fonds clairs peuvent etre retoucher afin de renforcer les détails et réduire les brillances non souhaitées. Seules les images comportant les combinaisons de pixels ci

contré peuvent être retouchées. Affichez

l'imag dans la fenetre de correction,

puis selectionnez la fonction de

traitement d'image dans le menu

complémentaire.

2560 X 1920

2272 X 1704

2048X1536

1600X1200

Ou

1920X2560

1704 X 2272

1536X2048

1200X1600

Redimensionner une image avant de l'enregistrer

Cliquez sur le bouton Format d'image pour redimensionner l'image. La fenetre de "taillé d'image" apparait.

Saisissez la hauteur et la largeur dans la case de saisie de valeur.

• La modification de l'une des deux valeurs entre la modification proportionnelle automatique de l'autre valeur.
• Les dimensions ne peuvent excéder 5120 X 3840 pixels.

Selectionnez l'interpolation bi-lineaire ou bi-cubique.

Cliqueur"OK"pourvaliderlesnouvellesdimensions.

• L'imagestredimensionnellequandelle est enregistrreeouimprimee.

Enregistrer une image

Cliquez sur le bouton Enregistrer de la barre d'outils ou seLECTIONnez l'options correspondante dans le menu Fichier. L'image sera enregistrée à son emplacement actuel et se substituera à l'image existante. S'il s'agit d'une image JPEG, une boîte de dialogue s'ouvre afin de préciser l'emplacement et le taux de compression. Voir ci-dessous.

Changer le nom et le format

Pour enregistrer un fichier image sous un nouveau nom ou dans un nouveau format de fichier, selectionnez l'option "Enregistrer sous". La boîte de dialogue correspondante apparait.

Dans la boîte de dialogue, Sélectionné le dossier où vous souhaitez enregistrer le fichier (1).

Entrez le nom du fichier image sans son extension (2).

Sécicfiez le type du fichier à enregistrer dans la liste déroulante (3).

• Il n'est pas nécessaire d'enregistrer le fichier dans son format d'origine.
• Si vous optez pour le format JPEG, définissez le taux de compression en faisant glisser le curseur correspondant (4). Plus le taux de compression est élevé, plus la taille du fisquier est réduite et la qualité de l'image faible.

Cliquez sur "Enregistrer" (5) pour sauvegarder l'image.

Impression des images

Pour lancer l'impression des images affichées dans la fenêtre de correction, cliquez sur le bouton Imprimer ou selectionnez l'options Imprimer du menu Fichier pour ouvrir la fenêtre des paramètres d'impression.

Imprimer

Position

Pour positionner l'image dans la zone d'impression, cliquez sur le bouton approprié. la nouvelle position s'affiche immédiatement dans la zone de prévisualisation.

Format

Cliquez sur le bouton du haut pour opérer des réglages manuels des dimensions et de la résolution. Entrez la résolution d'impression ou l'une des dimensions dans la boîte de texte, puis cliquez sur le bouton Appliquer ; les précédentes valeurs et affichages sont modifiés. Les ajustements manuels permettent d'obtenir une impression au cotes de la zone d'impression en réglant les dimensions à des valeurs légèrement supérieures à cette zone.

Cliquez sur le bouton Size-to-page pour adapter automatiquement le format de l'image à la zone d'impression. Le format d'impression peut être compris entre 1 et 100% de la zone d'impression. Cliquez sur le bouton Appliquer à chaque modification de format pour visualiser le résultat.

Zone de prévisualisation

Prévisualisez les impressions après chaque réglage, par un simple clic sur le bouton Appliquer.

Paramètres imprimante

Pour acceder à la boite de dialogue des paramètres de l'imprimante.

Imprimer

Pour imprimer l'image.

Fermer

Pour referrer la fenetre d'impression sans imprimer l'image.

Ce chapitre est consacré aux outils de traitement de l'image du Viewer. Ils vous permettront d'ajuster la couleur, le contraste, la luminosité, les teintes, et la saturation. Des fonctions de visualisation et de sauvégarde des corrections d'image sont également disponibles. Il est recommendé, avant de poursuivre, de dire attentivement le chapitre consacré aux outils de traitement de l'image, pages 16 à 25.

L'affichage RVB permet de déterminer la valeur des couleurs pour n'importe quel point de l'image. Il vous suffit de placer le curseur de la souris sur la zone souhaitée pour visualiser les valeurs RVB. En appuyant sur la touche Maj." (Windows) ou "Commande" (Macintosh), les valeurs CMJ s'affichent.

Palette de courbes de transfert et historiamme

Cliquez sur le bouton "Courbes de transfert et historogramme" pour afficher la palette.

Utilisation de la courbe de transfert

Pour sélectionner le canal, cliquez sur la flèche de la liste déroulante "Canal".

• Si vous souhaitez modifier la balance des couleurs de l'image, Sélectionnez le canal de couleur approprié. Si vous désírez corriger uniquement le contraste ou la luminosité de l'image sans affecter la couleur, choisissez le canal RVB.
• Les courbes de transfert peuvent être affichées grâce à des raccourcis clavier. Tout en maintainant enforcée la touche "Ctrl" (Windows) ou "Commande" (Macintosh), appuyez sur "1" pour afficher le canal rouge, sur "2" pour afficher le canal vert, sur "3" pour afficher le canal bleu, et sur "0" (zéro) pour afficher le canal RVB.

Déplacez le curseur de la souris sur la courbe de transfert.
Cliquez et faites glisser le curseur.

• Chaque fais que vous cliquez sur la courbe de transfert, un nouveau point apparait sur la courbe. Vous pouvez déplacer les points en cliquant dessus et en les faisant glisser.
• Les niveaux d'entrée et de sortie des points sont affichés au fur et à mesure de leurs mouvements. Le niveau d'entrée (axe horizontal) correspond à l'image originale, le niveau de sortie (axe vertical) fait-reference à la correction appliquée à l'image.
• Toutes les corrections effectuées sur la courbe de transfert sont immédiatement appliquées à l'image affichée.
• Si vous placez le curseur de la souris sur l'image affichée, le niveau de gris ou de couleur de ce point sera indiqué sur la courbe de transfert par un cercle blanc.
• Le bouton "Réinitialisation" permet d'annuler toutes les corrections, dans tous les canaux.

Tracer une courbe de transfert à main levée

Cliquez sur le bouton "Tracer une courbe" (1).

• Le curseur de la souris se transforme en crayon lorsqu'il est placé dans la boîte "Courbes de transfert".
  Cliquez sur le curseur et faites glisser pour tracer une nouvelle courbe.
• L'utilisation de la fonction "Tracer une courbe de transfert" permet d'effectuer à main levée des manipulations approfondies d'image.

Pour lisser une courbe de transfert tracée à main levée, cliquez sur le bouton "Lisser une courbe" (2).

• Les points viennent automatiquement se placer sur la courbe et peuvent être ajustés à l'aide de la souris.
• Dans le cas de courbes de transfert approfondies, le recours à la fonction "Lisser une courbe" permet de modifier sensiblement le tracé de la courbe réalisée à main levée. Cliquez sur "Annuler" pour revenir au tracé original de la courbe de transfert.

Guide de corrections de courbes de transfert

La courbe de transfert est une représentation graphique des niveaux de luminosité et de couleur d'une image. L'abscisse (axe horizontal) représentée les 256 degrés de l'image originale (niveau d'entrée), du noir au blanc. L'ordonnée (axe vertical) indique les valeurs de l'image corrigée (niveau de sortie), et possède le même espace couleur, gradué du bas vers le haut.

La partie inférieure gauche du graphique représentée les couleurs sombres et les zones d'ombre de l'image. La section intermédiaire représentée les demi-teintes : la peau, l'herbe, le ciel bleu. La partie supérieure droite représentée quant à elle les points lumineux : les nuages, les lumières. Toute modification de la courbe est susceptible d'affector la luminosité, le contraste, et la couleur de l'image.

Il s'agit là d'une technique simple visant àmettre en lumière un objet placé dans l'objet. A l'inverse du contrôle du niveau de luminosité (page 22), cette méthode de correction ne vous fera perdreaucun des détails présents dans les parties lumineuses de l'image.

Lorsque vous avez sélectionné le canal RVB, placez le curseur "Lisser une courbe" au centre de la courbe. Cliquez sur le curseur, faites-le glisser vers le haut et appreciez le résultat. L'ajustement est parfois très léger, mais il peut néanmoins avoir un impact considérable sur l'image. Si vous faites glisser le curseur vers le bas, l'image s'assombrit.

Le contraste d'une image peut être modifié. La ligne bleu-claire à 45^ dans les courbes tonales représenté le contraste d'origine de l'image. Une augmentation de l'angle implique une augmentation du contraste. Et inversement, une diminution de l'angle implique une diminution du contraste.

Lorsque le canal RVB est selectionné, placer deux points de marquage en cliquant sur le haut et le bas de la courbe. En faisant mon

ter le point du haut et en baissant le point du bas,

vous augmentez l'angle, et donc le contraste, uniquement au centre de la courbe. Ceci permet de conservever un niveau de luminosité global constant.

En selectionnant un canal couleur spécifique (dans les courbes tonales) vous pouvez modifier la balance couleur globale de l'image. Cette méthode peut etre utiliser pour eliminer des dominantes couleurs non naturelles ou pour rechauffer une ambiance par exemple.

Si l'imag est trop rouge, verte ou bleue, tirer simplement vers le bas la coube correspondante à la couleur à corriger. Si la dominante est une couleur complémentaire comme le cyan, le magenta ou le jaune, remonter la coube de la couleur complémentaire vers le haut. Dans l'exemple ci-contre, l'imag est trop jaune. En déplaçant la coubre bleu vers le haut (complémentaire du jaune), l'imag pourrait plus naturelle. Pour plus de détails sur la couleur voir page 38.

Corrections par "Point blanc", "Point noir", et "Point gris"

Il est possible d'effectuer des corrections d'image en prélevant un point blanc, noir ou gris sur l'image. Réussir à localiser dans l'image une zone neutre est essentiel pour calibrer le logiciel. Lorsque la pipette est selectionnée, RVB est activé et peut être utilisé pour évaluer une zone de l'image. Toutes les modifications sont immédiatement visibles sur l'image affichée.

Cliquez sur le bouton "Point blanc".
- Le cursese transforme en pipette blanche.
Pour définiir le "Point blanc", cliquez sur la zone neutre de l'image qui est la plus lumineuse.
- Les valeurs de l'image sont ajustées en fonction du point sélectionné. Le niveau par défaut du "Point blanc" est 255 pour chaque canal RVB.

Cliquez sur le bouton "Point noir".

Pour définiir le "Point noir", cliquez sur la zone neutre de l'image qui est la plus souvent.

• Les valeurs de l'image sont ajustées en fonction du point sélectionné. Le niveau par défaut du "Point noir" est 0 pour chaque canal RVB.

Cliquez sur le bouton "Point gris"
- Le "Point gris" contrôle la couleur de l'image.

Cliquez sur une zone neutre de l'image pour définir le "Point gris".
- Pour définir le "Point gris", cliquez sur une zone absolument neutre de l'image. Le niveau de luminosité de la zone importspe. En revanche, si elle presente une couleur définitie, la balance des couleurs de l'imagne sera pas corrigeé correctement.

Cliquez sur le bouton "Appliquer" (bouton de la souris maintenu) pour afficher les modifications de l'histogramme.

Cliquez sur "Réinitialisation" pour annuler toutes les corrections.

Réglage des valeurs du "Point noir" et du "Point blanc".

Les valeurs du "Point noir" et du "Point blanc" sont fixées à 255 et 0 pour chaque niveau RVB. Avec l'outil de traitement avancé d'images, modifier ces valeurs permet le calibrage d'une image sans noir ni blanc vértables.

Double-cliquez soit sur le bouton "Point blanc", soit sur le bouton "Point noir", pour activer la boîte de dialogue "Réglage valeurs de références".

Introduisez les nouvelles valeurs du "Point noir" et du "Point blanc". Cliquez sur "OK".

• Quand la boîte de dialogue "Réglage valeurs de références" est ouverte, le curseur de la souris peut être utilisé pour mesurer la couleur de n'importe quels point de l'image affichée. Appuyez sur la touche "Maj." (Windows) ou "Commande" (Macintosh) pour afficher les niveaux CMJ dans la zone d'affichage RVB. La zone d'affichage RVB indique, à gauche les valeurs initiales de l'image, et à droite les valeurs en cours de l'image.

Calibrage de l'image suivant les étapes indiquées dans le chapitre Corrections par "Point blanc", "Point noir", et "Point gris".

Réglage automatique des courbes de transfert et historisme

Cliquez sur le bouton "Réglage automatique".

• Les modifications sont immédiatement visibles sur l'image affichée.
• La fonction de réglage automatique permet d'ajuster la courbe et l'histogramme, afin de maximiser les données de l'image. Les pixels les plussons des l'imagènt sont régés à un niveau de noir 0, les pixels les plus lumineux à un niveau de blanc 255, et le reste des pixels est réparti équitablement entre les deux. Pour visionner les modifications de l'histogramme, appuyez sur le bouton "Histogramme RVB".
• Cliquez sur "Réinitialisation" pour annuler le réglage automatique.

Affichage des historiammes couleur

Cliquez sur le bouton "Histogramme RVB" pour visualiser les histograms du rouge, du vert, et du bleu.

Cliquez à nouveau sur "Histogramme RVB" pour fermer l'affichage de l'histogramme couleur.

Corrections par historiagramme

Les histograms indiquent la répartition des pixels de l'image affichée représentant une luminosité et une valeur de couleur spécifique. L'utilisation de l'histogramme permet de maximiser la sortie des fichiers-images. Les modifications effectuées avec cet historiamme sont également affichées sur la courbe.

Les historiammes couleur peuvent ettre affiches grace a laiste deroulante "Canal" ou a l'aide de raccourcis clavier. Tout en maintainant enfoncée la touche "Ctrl" (Windows) ou "Commande" (Macintosh), appuyez sur "1" pour afficher le canal rouge, sur "2" pour afficher le canal vert, sur "3" pour afficher le canal bleu, et sur "0" (zéro) pour afficher le canal RVB.

Le réglage de la limite supérieure, de la limite inférieure, et de Gamma peut être effectué manuelle. L'histogramme peut être utilisé pour maximiser la répartition des pixels dans l'image. Tous les niveaux visibles sur l'histogramme sont affichés de façon numérique à la droite des curseurs. Vous pouvez modifier ces nombres à l'aide de votre clavier.

Le curseur "Réglage de Gamma" définit les demi-teintes de l'image. Si vous faites glisser le curseur "Réglage de Gamma" vers la droite, l'image s'assombrit, et si vous le faites glisser vers la gauche, la luminosité augmente. A l'instar du principe de la correction de la courbe de transfert décrit à la page 48, ce curseur permet d'ajuster la luminosité de l'image sans perdre aucune information-image.

Le curseur "Réglage de la limite supérieure" règle le niveau de blanc. Au fur et à mesure que vous faites coulisser le curseur vers la gauche, vous constatéz sur l'image affichée une augmentation sensible du contraste. Tous les pixels situés à droite du curseur seront régliés sur 255, et tous les détails qu'ils pouraient contérer seront perdus. Cet outil peut s'avérer particulièrement important pour améliorer les copies de texte sur fond blanc. Une luminosité inégale, un support décorché ou tâché peuvent s'avérer génants lors de la copie d'un texte ou d'une ligne. En ajustant le niveau de blanc, il est possible d'éliminer les imperfections du fond blanc, en ne conservant que le texteASFobre.

Le curseur "Réglage de la limite inférieure" permet de régler le niveau de noir. Plus vous faites coulisser le curseur vers la croite, plus l'image affiche une augmentation apparente du contraste. Tous les pixels situés à gauche du curseur sont sur 0 et tous les détails qu'ils pouraient contérer seront perdus.

Les niveaux de sortie de noir et de blanc peuvent être ajustés. En faisant coulibisser les curseurs de réglage de la limite inférieure et de la limite supérieure, vous pouvez réduire les contrastes de l'image.

Palette de teinte, de saturation, et de luminosité

Cette palette permet d'ajuster l'image suivant le procédé TSL (HSB). Ce procédé est ajusté pour améliorer l'image couleur mais il n'est pas recommandé pour la production d'image réalisée.

Le procédé TSL définit les couleurs en fonction de la perception humaine et non du processus photographique. La notion de teinte fait réference à chacune des couleurs du modele. La saturation indique la nettete des couleurs. La luminosité détermine le niveau de nombre et de clair de l'espace couleur.

La correction de la teinte n'est pas un outil de la balance des couleurs. Lorsque vous changez une teinte dans la palette, chaque couleur se voit attribuée une nouvelle teinte dépendant du degré de rotation dans l'espace couleur. Par exemple, un espace couleur très simple pourrait ne composer que trois couleurs : rouge, vert, et bleu. Imaginons une grange rouge à côté d'un arbre vert, sous un ciel bleu. A prisent, nous décidons de proceeder à la rotation de cette image dans l'espace couleur. Les couleurs sont redistribuées, il s'agit d'une nouvelle teinte dans une nouvelle position - la grange est verte, l'arbre est bleu, et le ciel est rouge. L'espace couleur TSL est similaire, mais il existe un plus grand nombre de teintes ; rà la page suivante.

A la différence de la correction de la luminosité dans la palette de luminosité, de contraste, et de balance des couleurs, la correction de la luminosité ne modifie pas uniformément la densité apparente des couleurs. Si l'on augmente considérablement la luminosité, par exemple, le bleu ne semblera pas aussi lumineux que le jaune.

Barre espace couleur après correction

Cliquez sur le bouton "Correction teinte, saturation et luminosite" pour ouvrir la palette.

Pour procéder aux corrections, faites coulisser les curseurs de teinte, de saturation ou de luminosité ou saississez les valeurs dans les cases correspondante.

• Si vous faites glisser le curseur vers la droite ou que vous entrez un nombre positif dans la case, vous augmentez la saturation et la luminosité. Le curseur de teinte permet quant à lui de faire bouger les couleurs à travers l'espace couleur; lorsqu'il est positionné à l'extreme droite (+ 180°) ou à l'extreme gauche (- 180°), cela correspond à une rotation de 180°.
• Deux espaces couleur sont affichés dans la partie inférieure de la palette. L'exemple du haut indique l'espace couleur de l'image originale. L'exemple du bas indique l'espace couleur de l'image après modifications.
• Cliquez sur "Réinitialisation" pour annuler les modifications.
• Les modifications sont visibles sur l'image affichée.

Bouton "Réglage automatique"

Pour ajuster automatiquement la saturation, sans affecter la teinte ou la luminosité, cliquez sur "Réglage automatique".

• Cliquez sur "Réinitialisation" pour annuler les modifications.

Correction de teinte

La modification de teinte applique une rotation globale des couleurs dans l'espace colorimétrique. Des nouvelles valeurs de teintes sont ainsi ré-attribuées à l'image. Dans cet exemple, une rotation de 180^ de l'espace couleur a été réalisée.

En bas de la fenêtre, deux gamas de couleurs sont affichées. Celle du haut correspond aux couleurs d'origines. Celle du bas correspond aux couleurs après modifications de la teinte. Ainsi, dans l'exemple cicontre, les teintes rouges sont transformées en teintes cyans et les jaunes en violets.

Nettete

La nettété apparente de l'image peut être améliorée. La nettété est un concept particulièrement subtil qui peut avoir des conséquences considérables sur la qualité globale de l'image. Cliquez sur le bouton "Nettété" ou Sélectionnéz Nettété dans l'options Correction d'image pour ouvrir la palette.

Il est possible de faire défilier la "Prévisualisation" de l'image en utilisant la souris. Placez le pointeur de la souris sur la zone de "Prévisualisation". Il se transforme en outil de déplacement. Il est alors possible de faire défilier l'image. Cliquez sur Afficher zone de prévisualisation pour contrôler la nettedé de l'image affichée dans la fenêtre principale.

Curseur de fréquence - affecte la nettedes détails de l'image. Le réglage sur basse fréquence maximise le contrast et le réglage sur haute fréquence augmente la résolution. Le réglage de fréquence optimal varie d'une image à l'autre. Il est recommendé de visionner l'image à divers niveaux de fréquence afin de mistrux juger du résultat.

Réglage haute-fréquence

Réglageasse-fréquence

Curseur de degré – autorise le contrôle du contraste de la fréquence adoptée. Le degré de netteté peut se situer entre "0" et "2", et sa valeur peut être régée par incrément de "0,1". Plus grande est la valeur, plus prononcé sera le contraste. Comparez les exemples ci-dessus, qui constituent des réglages maximum, avec l'image originale ci-contre. Le degré de netteté peut également être renseigné via la case située après du curseur. De même que pour la fréquence, le contraste optimal varie image par image.

Boutons "-" (réduire) et "+" (agrandir) - pour ajuster le format de l'image prévisualisée dans la fenêtre de nettoyé. L'image prévisualisée peut être affichée à 200 %, 100 %, 66,7 %, 50 %, 33,3 %, 25 %, et 16,7 %.

Bouton "Réinitialisation" - annule toutes les modifications apportées à l'image.

Enregistrer une partie d'image - délimitation de zone

Il est possible d'enregistrer une partie d'une image sélectionnée.

Cliquez sur le bouton Delimitation de zone de la barre d'outils ou selectionnez l'options correspondante à partir du menu Visualisation.

Cliquez et faites glisser le marqueur sur la zone afin de creer un rectangle de délimitation pointé.

• Pour déplacer le cadre de délimitation, cliquez et faites-le glisser. Vous pouze le redimensionner en cliquant sur le cadre.

Dans le menu Fichier, Sélectionnez l'options Enregistrer la zone. La boîte de dialogue "enregistrer sous" s'affiche. Entrez le nom du fichier pour cette zone, choisissez un format de fichier, précisez l'emplacement de sauvegarde, puis enregistrrez l'image (p. 41).

délimitation de zone

Corrections d'image - Bouton "Instantané"

Les corrections d'image peuvent être enregistrées temporairement sous forme d'imagettes en regard de l'image affichée. Cliquez sur le bouton "Instantané" de la barre d'outils ou sélectionnez l'options Instantané dans le menu Correction pourisser une imagette à partir de l'image rectifiée.

Pour returner à la correction d'image précédente, cliquez sur l'imagette correspondante. Elle vient alors replacer l'image affichée. Le nombre d'instantanés ainsi réalisé n'est limité que par la mémoire de votre ordinateur. Pour effacer un instantané, cliquez sur l'imagette et appuyez sur la touche "Suppr" de votre clavier.

Zone d'affichage instantané

Enregistrement des corrections d'image

Les corrections apportées à une image sont enregistrées en tant que script de correction d'image. Ce script peut être charge dans l'utilitaire à n'arrête quel moment et s'appliquer à différentes images. C'est une fonction offrant un gain de temps lorsqu'un grand nombre d'images doit être traité avec des réglages de correction identiques.

Cliquez sur le bouton Script de correction d'image ou selectionnez l'options correspondante dans le menu Correction.

Saisissez le nom du script. Cliquez sur "OK" pour enregistrer les réglages.

Charger les scripts de correction d'image

Affichez l'image à corriger dans la fenêtre de correction d'image.

Cliquez sur le bouton Script de correction d'une image ou selectionnez l'option correspondante dans le menu Correction.

Cliquez sur l'imagette du script de correction d'image pour le selectionner. Cliquez sur "OK" pour appliquer le script de correction à l'image affichée.

• Les scripts peuvent être charges dans la zone d'affichage instantané. Des scripts multiples peuvent également être charges.

Traitement des images RAW

Certsains apparéls photo numériques, tels que le DiIMAGE 7i, DiIMAGE 7, ou DiIMAGE 5, utilisent un format spécial de filchier appelé Minolta-RAW. Ce type de filchier ne peut être lu et Traitsque que par le logiciel DiIMAGE Viewer. Pour ouvrir un filchier RAW, double-cliquez dessus dans l'affichage imagettes.

Utilisiez la boite de dialogue qui s'affiche pour définir les paramétres de l'image. Sélectionnez tout d'abord le mode couleur; si le mode noir et blanc est sélectionné, la balance des blancs et les contrôles de filtré sont inopérants.

La balance des blancs contrôle la couleur totale de l'image. Le menu déroulant affiche les paramètres utilisés par l'appareil lors de la prise de vue ou les paramètres pré-sélectionnés en fonction de la source lumineuse : lumière du jour, nuageux, tungstène et fluorescent.

Cliquez sur la boîte de dialogue Paramètres manuels pour effectuer des réglages précis de la balance des blancs. le pointeur peut être utilisé pour équilibrer l'image par rapport à un point neutre de l'image. les boîtes de texte et les curseurs de température de couleur et d'indice peuvent être utilisés pour entraîr les paramètres correspondants.

Avant de régler la balance des blancs, positionné les curseurs de filtré et de saturation sur zéro (0) de manière à évaluer précisé l'image.

Cliquez sur le bouton du pointeur afin de calibrer la balance des blancs à parrir d'un point de l'image ; le curseur devient le pointeur etès qu'il est placé sur l'image, les valeurs RVB de ce point s'affichent en haut de la fenêtre (1). Cliquez sur un point neutre de l'image pour effectuer le calibrage (2). Le point choisi peut être de toute luminosité mais ne doit posseder aucune coloration. Bien que les paramétres filtrent et saturation n'aient aucune incidence sur le calibrage, les curseurs de ces paramétres doivent être positionnés sur zéro pour que le résultat soit évalué.

Il est possible d'utiliser un colormetre Minolta pour mesurer la température approximative des couleurs d'une scène lors d'une prise de vue RAW. La température et l'indice CC enregistrés à partir du colormètre peuvent être saisis dans une boîte de texte de manière à régler la balance des blancs. Une valeur CC verte doit être entree comme entier négatif et une valeur CC magenta comme entier positif CC. Lors de la lecture, la température comme la valeur CC doivent être enregistrées. Reportez-vous page 82 pour de plus amples informations sur la mesure des couleurs.

Si, lors de la prise de vue, vous avez utilisé les paramètres de filtré, de saturation, de contraste ou de nettété, ces paramètres seront affichés dans la boîte de dialogue. Les modifications de ces paramètres sont visibles dans la prévisualisation de l'image. Utilisez le curseur pour mesurer la valeurs RVB de tout point de l'image. Lorsque vous ouvrez une image aux couleurs éclatantes, le niveau de saturation sera positionné sur zéro (0), mais le niveau élevé de saturation du mode couleurs sera appliqué à l'image. Si l'équilibrage des couleurs est activé (p. 78), sauf si vous utilisez l'espace de couleur initial, les modifications de contraste ne seront pas appliquées si le fichier est ouvert.

Le bouton Restaurer repositionne les paramètres à leur valeur initiale. Le bouton Fermer annule tous les paramètres et ferme la fenêtre sans Traitser l'image RAW. Pour appliquer les paramètres à l'image et ouvrir le fichier, cliquez sur le bouton OK.

Enregister les images RAW

Pour enregistrer l'image affichée, cliquez sur le bouton Enregistrer de la barre d'outils ou sur l'options correspondante du menu Fichier. Dans la fenetre "enregistrer sous", indiquez l'emplacement de sauvegarde du fichier (1). Entrez le nom du fichier sans extension (2).

Precisez le type de fichier de l'image (3). S'il s'agit d'un fichier TIFF, la longueur du bit doit être selectionnée (4) : 24 bit ou 48 bit. Si vous l'avez enregistré en 24 bit, vous ne pourrait pas passer en 48-bit. S'il s'agit d'un fichier JPEG, vous devrez entraîre le taux de compression (5). Plus le taux de compression est élevé, plus le fichier est compressé et plus la qualité d'image est faisible.

Cliquez sur le bouton Enregistrer pour terminer l'opération.

Enregister les scripts RAW

Les paramètres de traitement RAW peuvent être enregistrés pour être ensuite appliqués à d'autres images.

Dès que tous les paramètres ont été entrés dans la boîte de dialogue Minolta-RAW, cliquez sur le bouton Enregistrer les script RAW., donnez un nom au script avant de cliquer sur le bouton Enregistrer.

Charger les scripts RAW

Pour appliquer un script RAW à une autre image, cliquez sur le bouton Charger les scripts RAW de la boîte de dialogue des fichiers Minolta-RAW.

Selectionnez le script dans la fenêtre, puis cliquez sur le bouton Charger pour appliquer les paramétres du script à l'image désirée.

Traitement par lot

Les images multiples peuvent être traitées et enregistrées en une seule fois. Sélectionnez les images à Traitser sur l'affichage imagettes, puis l'options Traitement par lot dans le menu Outils. La boîte de dialogue s'ouvre.

Sauf dans le cas du traitement RAW, les paramètres de la boîte de dialogue seront appliqués à toutes les images. Si des images RAW sont inclues dans le traitement, elles seront traitées avec les paramètres prêSENTs lors de la prise de vue. Vous pouvez également utiliser un script RAW (p. 67). Cliquez sur Charger les scripts RAW, puis Sélectionnez-le.

Il est possible d'effectuer une rotation ou une symétrie sur les images.

Pour appliquer un script de correction d'image, cliquez sur la boîte correspondante. Le bouton Sélectionner ouvre la fenêtre Charger scripts de correction d'image (p. 63). Sélectionnez le script à

appliquer au lot d'images, puis cliquez sur "OK." Si vous avez selectionné un script RAW et un script de correction d'images pour le traitement par lot, les images RAW bénéficieront les deuxtraitements.

Les images peuvent être reformatées de 10% à 200% . Si le résultat excède la taille de pixels maximum de 5120 X 3840, un message d'alerte s'affiche et vous devrez entraire de nouvelles cotes. Choisissez l'extrapolation bi-cubique et bi-lineaire pour reformater les images.

Cliquez sur le bouton OK pour lancer le traitement. La boite de dialogue apparait.

Selectionnez l'emplacement des images dans I'arborescence de dossiers (1)

Precisez le type de fichier images (2). S'il s'agit d'un fichier TIFF, la longueur du bit doit être sélectionnée (3) : 24 bit ou 48 bit. Si vous l'avez enregistré en 24 bit, vous ne pourrez pas passer en 48-bit. S'il s'agit d'un fichier JPEG, vous devrez entre le taux de compression (4). Plus le taux de compression est élevé, plus

le fichier est comprése et plus la qualité d'image est faible.

Renommez les fichiers images dans la boîte correspondante. Entrez un nom de fichier jusqu'à 10 caractères, puis le premier n° de série jusqu'à 5 caractères.

Cliquez sur le bouton OK pour démarrer le traitement par lot.

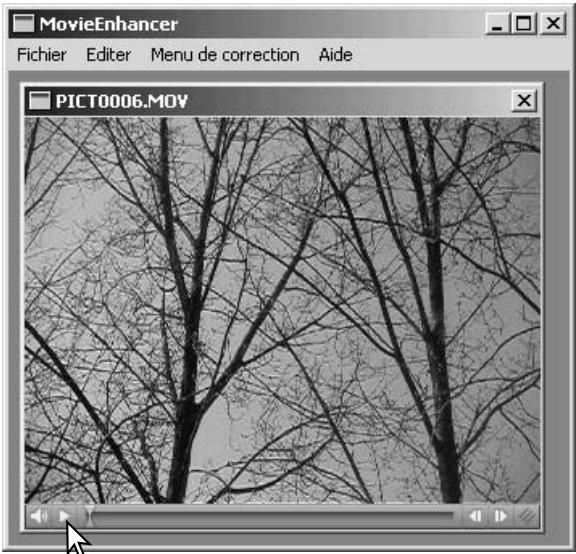

Pour retoucher des videos, QuickTime doit être installé sur votre ordinateur. Pour connaître les systèmes requis pour QuickTime, reportez-vous page 7.

Pour ouvrir l'appliaction, double-cliquez sur

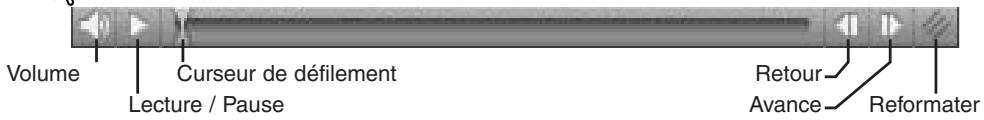

Imagette affichez dans le DiIMAGE Viewer. Pour visionner la video, cliquez sur les
boutons de contrôle du bas de I'écran. Seuls les formats MOV ou AVI peuvent etre lus.

Cliquez sur le bouton Reformater pour atteindre la limite maximale de l'écran. Le curseur de défilament est utilisé en édition (p. 72).

Correction des bougés

La fonction de retouche video est en mesure d'attenuer les bougés sur les videos de taillie 640 X 480 (VGA) ou inférieurs. Les bougés affectent en général la totalité de l'image. les bougés localisés se concentrent sur une seule partie de l'image, une scene en lumière naturelle avec un éclairage fluorescent peut partager un bouge uniquement sous l'éclairage fluorescent.

La video étant chargée dans la fenêtre principale, Sélectionnez Correction des bougés dans la menu Correction.

Choisisssze le type de bouge à rectifier dans le menu dérouulant de la fenêtre Correction des bougés, puis cliquez sur OK pour lancer le traitement du fichier video.

La boîte de dialogue "enregistrer sous" s'affiche. Entrez un nouveau nom de fichier et précisez l'emplacement de sauvegarde. Le fichier video ne peut être enregistré qu'au format MOV.

Edition des fichiers videos

La fonction de retouche des videos peut réunir des clips vidés, couper une série ou copier des séquences d'un clip dans un autre. Ces fonctions sont disponibles dans le fjichier Edition.

Raccorder deux clips video

Cliquez sur le premier clip pour le sélectionner. La barre de défillement doit êtreASFRE (1). Si ce n'est pas le cas, selectionner toutes les options dans le menu Edition.

Sélectionnez l'options Copier image dans le menu Edition.

Cliquez sur le second clip, puis positionnez le curseur sur la gauche pour raccorder le premier clip sur le début du second, ou sur la droite pour le raccorder à la fin (2).

Dans le menu Edition, Sélectionné l'options Coller image pour terminer l'opération.

Copier une série video sur une autre

Sur la première année, utilisez le curseur de défilament pour localiser le début de la série à coller.

Faites glisser le curseur de défilament tout en maintainant la touche "Maj." enforcée, pour repérer la séquence d'images concernée (1)

• La barre de défillement devient nombre pour indiquer la sériecies choices. Pour désélectionner la série, cliquez sur une autre partie de la barre de défilament.

Dans le menu Edition, Sélectionnez l'option Copier image.

Sur la deuxième année, utilisez le curseur de défilament pour localiser le point de collage de la série.

Sélectionnez l'options Coller image pour terminer l'opération.

Correction des images video

Il est possible de rectifier la qualité des images des fichiers de 640 X 480 (VGA) ou inférieur. Si les fonctions de correction de bouge et de correction d'image sont appliquées conjointement au même clip video, la correction de bouge sera effectue en premier. Pour ouvrir la palette, la video étant affichée à l'écran, Sélectionnez l'options de correction d'image dans le menu Correction.

Le menu déroulant du haut de la fenêtre permet de passer des paramètres de base aux paramètres avancés de la palette. Les paramètres avancés de la palette permettent des réglages de qualité

d'image plus fins.

La prévisualisation de correction affiche l'image originale et l'image rectifiée. Cliquez sur le bouton Prévisualiser pour afficher l'image initialement rectifiée, puis après chaque correction. Le curseur de défilament permet de visualiser toutes les images du clip video.

Les paramètres de base de la palette permettent de rectifier la couleur, le contraste, la saturation des couleurs, la nettété et la luminosité en trois niveaux : du niveau "faible" pour une rectification légère de la qualité, jusqu'au niveau "élevé" pour une rectification très marquée.

Le paramètre couleur modifie toute la palette des couleurs de l'image. Plus le niveau est élevé, plus l'équilibrage des couleurs atteint un point neutre. Le paramètre contraste contrôle les niveaux de luminosité. plus le niveau est élevé, plus les lumières sont vives et les ombres marquées. Le paramètre saturation contrôle le côté éclatant des couleurs. Le paramètre nettété s'attache à la nettété des détails et le paramètre luminosité au niveau de luminosité de l'image.

Les paramètres avancés de la palette reconnent les mêmes éléments, mais permettent d'effectuer des réglages manuels plus précis que les trois niveaux prédéfinis de la palette de base.

Dès que les réglages sont effectués, cliquez sur le bouton Prévisualisation pour constater leurs effets sur l'image.

Cliquez sur le bouton OK pour commencer le traitement. La boîte de dialogue apparaît afin de vous permettre de renomer le fichier et de préciser son emplacement avant enregistrement. Le fichier ne peut être enregistré qu'au format MOV.

Pour enregistrer les paramètres actuels. Seul un jeu de paramètres peut être enregistré. A chaque utilisation de la fonction, les precedents réglages seront replacés par les nouveaux.

Pour appliquer le dernier jeu enregistré de paramètres.

Personnalisation de Viewer - Préférences

A partir de la boite de dialogue du logiciel, il est possible de préciser des préférences : images fixes, clips video ou fichiers audio. Pour l'ouvrir, selectionnez l'options Préférences dans le menu Fichier.

La configuration par défaut définit les fichiers à ouvrir. Lorsque vous double-cliquez sur une imagette de DiIMAGE Viewer, l'application correspondante s'ouvre.

Le bouton rond indique l'application utilisée pour ouvrir les images fixes et les clips video. Pour configurer une nouvelle application, cliquez sur les autres boutons ronds, puis sur view ; la boîte de dialogue apparait. Sélectionnez la nouvelle application, puis cliquez sur le bouton Ouvrir. Le chemin d'accès s'affiche dans la fenêtre des préférences. Cliquez sur OK pour confirmer la nouvelle configuration.

La fonction de création de lien permet de relier une application de traitement d'image à DiIMAGE Viewer. Dans que la liaison est effectué, l'icone de l'application s'affiche dans la fenêtre des imagettes.

Pour creer le lien, cliquez sur le bouton View ; la boite de dialogue s'affiche. Sélectionnez la nouvelle application, puis cliquez sur le bouton Ouvrir. Le chemin d'accès s'affiche dans la fenêtre des préférences. Cliquez sur le bouton Lien.

Cliquez sur OK pour terminer l'opération. L'icone de l'application s'affichera désormais dans l'arborescence des dossiers.

Pour ouvrir un fichier dans l'application, selectionnez le fichier et faite-le glisser sur I'icone, ou selectionnez I'application a partir de I'options "Ouvrir avec" du menu Fichier.

Pour supprimer l'application de l'affichage, cliquez sur Iicone, puis utilisez le bouton Supprimer de la barre d'outils ou du clavier. Cette operation met etalement a jour la boite des preferences.

Correspondance des couleurs - préférences couleurs

Chaque disposif de sortie (écran ou imprimante) définit différemment la couleur et le contraste. Afin de garantir une reproduction parfaite, l'espace couleur de sortie doit être déterminé. La correspondance des couleurs est principalement utilisée pour une gestion professionnelle des couleurs. Ce n'est pas

necessaire dans le cas d'un usage normal.

Pour ouvrir la boîte de dialogue, Sélectionnez l'options
Preférences couleurs dans le menu Fichier.

Dans la boite de dialogue, cliquez sur la case Correspondance des couleurs.

Sélectionnez l'espace couleur dans le menu déroulant.

• Les espaces couleurs suivants sont disponibles :

Original Color Space - les données de l'image ne sont pas converties en espace couleur standard. D'ordinaire, lorsqu'une image de formats TIFF, JPEG et PICT est chargée avec une correspondance de couleurs, le profile ICC ou l'espace couleur sélectionné est associé au fisier. Si ces fisiers sont ouverts dans une application importante une fonction de correspondance des couleurs, les profils couleurs sous-jacents sont transférés vers l'application, ce qui n'est pas le cas avec cet espace couleur. Bien qu'il n'existe pas de conversion, le DiIMAGE Viewer, l'écran et l'imprimante interprétable la couleur de la même manière que sRGB.

sRGB - l'espace couleur développé par Hewlett Packard et Microsoft. Il correspond aux caractéristiques d'un écran de PC "moyen". Largement utilisé à travers le monde entier, il est considéré comme le "standard" pour une utilisation Internet et multimédia. sRGB ne convient pas aux applications pré-presse en raison de sa gamme de reproduction limitée.

Apple RGB - très souvent utilisé en PAO. Il constitue l'espace couleur standard pour l'ensemble des arts graphiques et des applications (Adobe Illustrator, Photoshop, etc.).

SMPTE-C - actuel standard de radiodiffusion télévisée utilisé aux Etats-Unis.

PAL/SECAM - actuel standard de radiodiffusion télévisée utilisé en Europe.

ColorMatch RGB - ce standard possède un vaste espace couleur. Il est particulièrement approprié pour être utilisé avec des écans Radius Press View, principalement utilisés en pré-presse.

Adobe RGB - cet espace couleur est plus vaste encore que ColorMatch RGB. Sa large gamme le rend idéal pour une utilisation pré-presse. Toutefois, sa gamme est si vaste qu'elle englobe de nombreuses couleurs qui ne peuvent etre reproduites avec un proceded'impression quatre couleurs.

Wide-gamut RGB - utilisant les couleurs coordonnées du spectre, ce standard offre une gamme de couleurs extrémentement vaste. Un grand nombre de ces couleurs ne peuvent touteos pas être reproduites sur des écrans d'ordinateurs ou de systèmes d'impression "standard".

NTSC - actuel standard de radiodiffusion télévisée utilisé au Japon.

CIE RGB - cet espace couleur est défini par la CIE.

Pour utiliser un profile particulier, Sélectionnez l'option Profil ICC. Cliquez sur le bouton Charger et utilisez la fénètre pour ouvrir le profil dont le nom apparait dans la fénètre des préférences couleurs.

Cliquez sur le bouton OK pour configurer l'espace couleur et refermer la fenêtre des préférences couleurs.

Utilisation des profils ICC

Des profils ICC écran et imprimante peuvent être utilisés avec le DiIMAGE Viewer.

Selectionnez l'options Préférences couleurs à partir du menu Fichier pour ouvrir la boîte de dialogue.

Dans la boite de dialogue, cliquez sur la case Correspondance des couleurs.

Cliquez sur le bouton de chargement du profil ICC écran ou imprimante pour afficher la fenêtre d'ouverture.

• Chaque profil est charge individuellement.

Localisez le profil ICC approprié au périphérique.
Cliquez sur le bouton Ouvrir pour terminer l'opération.

• Les profils imprimante CMJ ou CMJN sont incompatibles avec le logiciel DiIMAGE Viewer.

• Les profils ICC sont situés dans les emplacements suivant :

Windows 98/98SE/Me : dossier [Windows] > dossier [System] > dossier [Color].

Windows 2000/XP : dossier [WINNT] > dossier [System32] > dossier [spool] > dossier [drivers] > dossier [color]

Macintosh : [Dossier System] > [dossier ColorSync Profile]

Dès qu'il est chargé, le profil ICC s'affiche dans la fenêtre des préférences couleur. Il est possible de désactiver temporairement les profils en cliquant sur les boîtes de contrôle de profils écran ou imprimante.

Les profils ICC d'un écran ou d'une imprimante particulière sont disponibles chez le fabricant correspondant. Ils peuvent être téléchargés à partir du site web du fabricant. Pour installer les profils ICC, reportez-vous au manuel d'instruction du périhérique.

Des profils généraux d'écran et d'imprimante sont fournis avec le DiIMAGE Viewer. Pour Windows, les profils se situent dans le dossier de l'application DiIMAGE Viewer. Pour Macintosh, il se trouvent dans [System]>[Preferences]>[7300>[Profiles].

Profils écran
Std_Monitor.icc	Pour les écrons moyens.
sRGB_Monitor.icc	Pour les écrons équipés de l'émulation sRGB.
Profils imprimantes
Std_ColorLBP.icc	Pour les imprimantes laser couleurs de base.
Std_DyeSublimation.icc	Pour les imprimantes à sublimation thermique.
Std_InkJet.icc	Pour les imprimantes à jet d'encre.
Std_SilverHalide.icc	Pour les imprimantes à transfert thermique.
sRGBPrinter.icc	Pour les imprimantes utilisant l'espace couleur sRGB.

Remarques sur les mesures de couleurs

Lors de l'ouverture d'une image Minolta-RAW (p. 64), les informations couleurs enregistrées pendant la prise de vue à partir d'un colorimètre Minolta peuvent être utilisées pour effectuer la balance des blancs. Si la prise de vue a eu lieu sous une source permanente de lumière, celle que la luzière du jour ou tungstène, les mesures enregistrées seront très précises. Toutefois, la mesure spectrale du capteur CCD de l'appareil et du colorimètre est différente, lors d'une prise de vue sous une source lumineuse discontinue, telle qu'un éclairage fluorescent ou des éclairages à la vapeur de mercury, les valeurs enregistrées par le colorimètre peuvent fausser le résultat.

Microsoft et Windows sont des marques déposées de Microsoft Corporation aux Etats-Unis et dans les autres pays. Le nom officiel de Windows est Microsoft Windows Operating System. Pentium est une marque déposée de Intel Corporation. Apple, le logo Apple, Mackintosh, Power Macintosh, Mac OS et le logo Mac OS sont des marques déposées de Apple Computer Inc. Toutes les autres marques sont déposées par leurs propriétaires respectifs.

MINLTA

©2002 Minolta Co., Ltd. selon la Convention de Berne et la Convention Universelle sur le Copyright.

Imprimé en Allemagne

9222-7300-13 HA-A205
