LM 2155 MD - Tondeuse à gazon JONSERED - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon
Marque	JONSERED
Modèle	LM 2155 MD
Catégorie	Tondeuse à conducteur marchant
Alimentation	Essence sans plomb ou avec plomb (pas de mélange 2 temps)
Moteur	4 temps, huile SAE 30 recommandée, capacité d'huile env. 0.6 L
Démarrage	Lanceur (tirer sur le câble)
Hauteur de coupe	Réglable par levier individuel sur chaque roue
Fonctions	Broyage, éjection arrière, bac de ramassage (non fourni)
Entretien filtre à air	Desserrer la vis, enlever le capot, retirer la cartouche filtrante
Vidange d'huile	Tous les 25 heures ou chaque saison, par le bouchon de vidange sous le moteur
Affûtage de la lame	Annuellement, par un professionnel, avec démontage et équilibrage
Sécurité	Débrancher la bougie avant entretien ; porter des gants ; carburant inflammable
Pièces détachées	Lame, filtre à air, bougie d'allumage, bouchon de vidange
Réparabilité	Aiguisage professionnel recommandé ; vis et écrous à resserrer après 5 h
Informations générales	Notice de 10 pages, disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - LM 2155 MD JONSERED

Comment démarrer la tondeuse JONSERED LM 2155 MD ?

Placez la manette des gaz sur MAX. Pour un moteur froid, poussez le dispositif d'amorçage 3 fois. Maintenez la commande contre le guidon et tirez vivement sur le starter. Laissez ensuite doucement la ficelle.

Quel type de carburant utiliser ?

Utilisez de l'essence pure (sans plomb ou avec plomb), pas de mélange 2 temps. Ne faites pas le plein quand le moteur est en marche.

Comment régler la hauteur de coupe ?

Utilisez le levier situé sur chaque roue. Appuyez le levier contre la roue et réglez à la hauteur désirée. Toutes les roues doivent être réglées identiquement pour une coupe uniforme.

Quand et comment vidanger l'huile moteur ?

Vidangez l'huile chaque saison ou après 25 heures de marche. Faites tourner le moteur, arrêtez-le, retirez le câble d'allumage, puis enlevez le bouchon de vidange sous le moteur. Remplissez avec de l'huile SAE 30 neuve.

Comment nettoyer le filtre à air ?

Desserrez la vis, enlevez le capot et retirez la cartouche filtrante. Nettoyez-la ou remplacez-la si nécessaire.

Comment entretenir la lame ?

Annuellement, débranchez la bougie, portez des gants, démontez la lame et faites-la aiguiser par un professionnel. Après remontage, serrez bien la vis.

Quelles sont les précautions de sécurité essentielles ?

Toujours débrancher la bougie avant réparation ou nettoyage. Ne tondez jamais pieds nus ou en sandales. Éloignez les enfants et animaux. Ne fumez pas lors du remplissage de carburant.

Que faire si la tondeuse vibre anormalement ?

Arrêtez immédiatement la machine, débranchez la bougie. Vérifiez la lame pour détecter un déséquilibre ou des dommages. Faites-la équilibrer ou remplacer si nécessaire.

Comment convertir la tondeuse en mode broyage ou éjection ?

Pour le broyage, fermez le volet de broyeuse. Pour l'éjection, installez le déflecteur de décharge.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez aussi demander une traduction par email.

MODE D'EMPLOI LM 2155 MD JONSERED

GB Cleaning of air filter. Slacken the screw, remove the lid and remove the filter cartridge. DE Reinigung des Luftfilters. Schrauben losen, Deckel abnehmen und Filtrereinsatz herausnahmen. FR Nettoyage du filtre à air. Desserez la vis, enlevez le capot et retirez la cartouche filtrante. (ES) Limpieza del filtro de aire. Soltar el tornillo, quitar la tapa y extraer el elemento filtrante. Hetschoonmaken van het luchfilter. Draaide schroeflos, verwijder de dekelse en haal het filter eruit. Pulizia del filtro. Allentare la vite, togliere il coperchio ed estrarre il filtrio.

Débrancher la bougie. Vider le réservoir d'essence. En cas de transport par un service public, il faut vider et l'essence et l'huile.

Manuel d'instructions

Lisez très attentivement et soyez certain de comprendre ces instructions avant d'utiliser cette machine.

DONNÉES TECHNIQUES 9

APERCU 10

MONTAGE 11-12

RÉGLAGE 13

MARCHE ET ARRET. 14-16

UTILISATION DE LA TONDEUSE 17

ENTRETIEN 18-20

RENSEIGNEMENTS GÉNÉRAUX 20

REGLAS DE SEGURIDAD. SIVU 3-8

Annuellement (à fin de la salle)

Aiguisage et équilibrage de la lame. Débrancher la bougie. Mettre des gants de protection avant de mettre en place ou d'enlever la lame. Démontez-la et donnez-la à aiguiser à un professionnel. Bien resserrer la vis après remontage.

Changez l'huile à chaque saison ou après 25 heures de marche. Allumez le moteur, arrêtez-le et enlevez le câble d'allumage. Enlevez le bouchon de vidange sous le moteur et videz l'huile. Puis remplissez avec de l'huile neuve (les huiles SAE 30 sont utilisables).

(1) OIL DRAIN PLUG

(1) OLABLABSCHRAUBE

(1) BOUCHON DE VIDANGE D'HUILE

(1) TAPON DE DRENAGE PARA ACEITE

(1) AFTAPPLUG OLIE

Toujours débrancher la bougie avant réparation, nettoyage, entretien. Après 5 heures d'utilisation, desserrer vis et écrous. Vérifier l'huile. Lorsque la tondeuse est inclinée sur le côté, il faut que la bougie occupe la position plus élevée.

Arrête le moteur et vérifie la jauge à huile. Le niveau doit être situé entre FULL (plein) et ADD (ajoutez). ATTENTION: il faut que la jauge soit visée à fond pour obtenir un résultat correct. Évitez de mettre trop d'huile.

Au cours de la période de croissance intensive, coupe l'herbe au moins deux fois par semaine. Ne jamais couper plus de 1/3 de la hauteur de l'herbe, particulièrement en période de sécheresse. Tonde la première fois avec la tondeuse réglée sur une position haute de coupe. Vérifiez le résultat et abaissez ensuite à la hauteur souhaitée. Si l'herbe est très haute, passez la tondeuse lentement, éventuellement, la passer deux fois.

Pour embrayer l'entraînement, poussez le réglage d'embrayage en avant. Pour débrayer, lâchez l'étrier du frein-moteur jusqu'à débrayage du réglage d'embrayage.

Mesures de sécurité d'utilisation d'une tondeuse à hélice horizontalement à conducteur marchant

ATTENTION: Cette tondeuse est capable d'amputer mains ou pieds et de projeter des objets. L'inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles.

I. Précautions d'utilisation

• Lisez toutes les instructions soigneusement. Familiarisez-vous avec les commandes pour apprendre à utiliser efficacement cette machine.
• Ne jamais autoriser les enfants ou les personnes qui n’auraient pas lu ce manuel d'utilisation à utiliser cette tondeuse. La règlementation locale peut de plus interdire l'utilisation de telle machine au-dessous d’un certain âge.
• Ne jamais tondre à proximité de personnes, d'enfants ou d'animaux.
• Ne pas oublier que tout utilisateur ou propriétaire d'une tondeuse à gazon est responsable des accidents ou dommages causés à une personne ou à ses biens.

II. préparation

• Pendant la tonte, ne portez que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussés de sandales.
• Contrôlez systématiquement et soigneusement l'état de la surface à tondre et retirez tous les objets susceptibles devenir des projectiles lors du passage de la machine.
• ATTENTION - Le carburant est très inflammable.
• Pour transporter ou stocker le carburant, utilisez exclusivement des récipients conçus et approuvés pour ces usages.
• Toujours remplir le réservoir de carburant à l'air libre et ne pas fumer pendant le remplissage.
• Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en fonctionnement ou qu'il est encore chaud.
• Si du carburant a été renversé, ne pas tenter de démarrer la tondeuse, mais la pousser hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées.
• Refermez avec précaution les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.
• Remplacez les pots d'échappement défectueux.
• Avant d'utiliser une tondeuse à gazon, toujours vérifier que les lames, les boulons de lame et le carter de coupe ne sont pas usés ou endommagés. Toujours replacer les lames et les boulons simultanément de façon à éviter tout problème d'équilibrage.
• Sur les machines à multi-lames, ne pas oublier que la rotation d'une lame peut entraîner celle des autres.

III. utilisation

• Ne jamais démarrer un moteur à l'intérieur dans un espace confiné ou des émanations dangereuses de monoxyde de carbone pourraient s'accumuler. Tondez uniquement à la lumière du jour ou avec une belle lumière artificielle.
• Évitez de faire fonctionner l'équipement sur le gazon mouillé, si possible.
• Soyez toujours sûrs de bien prendre pied sur les pentes. Marchez, ne courrez jamais.
• Pour les machines rotatives à roues, traversez les surfaces des pentes, jamais de haut en bas.
• Soyez très prudents lorsqu vous changez de direction sur les pentes.
• Ne tonde pas excessivement les pentes escarpées.
• Soyez extrêmement prudents lorsque vous faites marche arrière ou tirez la tondeuse à gazon vers vous.

Utilisez une butée d'arrêt afin de maintenir la lame immobile si la tondeuse à gazon doit être inclinée pour le transport lorsqu'elle traverse des surfaces autres que le gazon, et lorsque vous transportez la tondeuse à gazon d'un endroit à l'autre. N'utilisez jamais la tondeuse à gazon avec des protections défectueuses ou sans dispositif de sécurité, comme par exemple des déflecteurs ou bacs à herbe, en place. - Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au-dessus de son régime nominal car cela peut être dangereux. - Débrayez toutes les lames et actionnez l'embrayage avant de mettre le moteur en marche. - Mettez le moteur en marche ou mettez le contact avec soin selon les instructions, les pieds éloignés des lames. - N'inclinez pas la tondeuse à gazon lors de la mise en marche ou de contact du moteur, sauf si la tondeuse à gazon doit être inclinée pour ce faire. Dans ce cas, n'inclinez plus que nécessaire et soulevez seulement la partie éloignée de l'opérateur. - Ne mettez pas le moteur en marche lorsqu vous vous trouvez devant la goulotte d'éjection. - Ne mettez pas les mains ou les pieds près ou sous les parties rotatives. Tenez-vous toujours à l'écart de l'orifice de sortie - Ne ramassez ou ne transportez jamais la tondeuse à gazon pendant son fonctionnement - Arrêtez la machine et débranchez le câble de bougie. - avant de retirer l'insert broyeur ou avant de retirer la goulotte d'éjection pour la nettoyer. - avant de contrôler, nettoyer ou travailler sur le carter de coupe, - avant de dégager un objet coincé dans la tondeuse. - si la machine commence à vibrer anormalement.

• Arrêtez la machine.
• Ne jamais entreposer le tondeuse à gazon avec du carburant dans le réservoir, dans un bâtiment ou les vapeurs pourraient s'enflammer au contact d'une flamme ou d'une étincelle de l'allumage.
• Attendre le refroidissement du moteur avant d'entreposer la tondeuse dans un espace fermé.
• Pour supprimer les risques d'incendie, s'assurer que le moteur, le pot d'échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l'herbe, des feuilles ou des surplus de graisse. Vérifier souvent le bac ou le collecteur pour vous assurer qu'il est propre et qu'il n'est pas endommagé.
• Pour plus de sécurité, remplacer systématiquement les pièces usées ou détériorées.
• Si le réservoir de carburant doit être vidangé, procéder à cette opération à l'extérieur.

Placez la tondeuse sur une surface bien plane. Attention, ni gravier ni gravillons. Remplissez le réservoir d'essence pure, pas de mélange 2 temps. Vous pouvez utiliser de l'essence avec ou sans plomb. Ne pas faire le plein quand le moteur est en marche.

• Placer la manette des gaz sur la position "MAX".
• Pour permettre un moteur froid en marche, poussez le disp. d'amorçage (3) fois avant d'essayer de le faire démarrer puis poussez fermement. Cette étape n'est pas habituelle, mentionnée nécessaire pour faire démarrer un moteur qui a déjà fonctionné pendant quelques minutes.
• Maintenez la commande contre le guidon et tirez vivement sur le starter. Puis laissez doucement la ficelle.
• Coupe le moteur en lâchant la commande. REMARQUE: Sous des températures plus froides il peut être nécessaire de répéter les étapes d'amorce. Sous des températures plus chaudes, trop amorcer peut échauffer le moteur et il refusera de démarrer. Si vous étouffez le moteur, attendez quelques minutes avant d'essayer de le remettre en marche et NE répétez PAS les étapes d'amorce.

La tondeuse peut être réglée pour des hauteurs de coupe différentes. Choisissez la hauteur de coupe désirée au moyen du levier de chaque roue. Appuyez le levier contre la roue et réglez la hauteur de coupe. Toutes les roues doivent être réglées identiquement, sinon la coupe sera inégale.

Remplissez le moteur avec de l'huile pour moteur. Les huiles SAE30 peuvent être utilisées. (Lisez aussi les instructions ci-jointes concernant le moteur.)

Pour convertir la tondeuse

POUR LE BROYAGE -

Le volet de broyeuse (1) est fermé. POUR EJECTER - Le déflecteur de décharge (2) est installé.

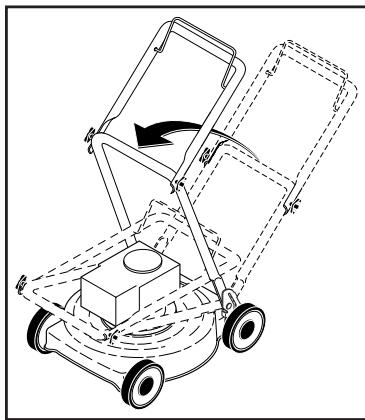

Déployez le manche dans la direction de la flèche. Une fois le manche déployé, serrez les écrous à oreilles.

Installez le protecteur de pieds arrière

• Placez l'angle vers en haut et assurez-le avec les attaches fournies. REMARQUE: Vousdezest Installerle proteeurdepieds arriere pour queI'susage de la machine soit sur.
