LM 2152 CMDA - Tondeuse à gazon JONSERED - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon autoportée
Marque	JONSERED
Modèle	LM 2152 CMDA
Moteur	Essence 4 temps
Largeur de coupe	51 cm
Hauteur de coupe	Réglable, plusieurs positions
Bac de ramassage	Oui, collecteur arrière
Fonctions	Ramassage arrière, broyage
Vitesse de déplacement	Variable (levier de vitesse)
Démarrage	Starter et lanceur à ficelle
Arrêt moteur	Commande au guidon
Lame	Hélice horizontale, aiguisable et équilibrée
Sécurité	Arrêt d'urgence, protection contre projections
Huile moteur recommandée	SAE 30
Entretien	Vidange huile toutes les 25h ou saison, nettoyage filtre à air, aiguisage lame annuel
Carburant	Essence sans plomb, pas de mélange 2 temps
Poids	Environ 30 kg
Réparabilité	Pièces détachées disponibles : courroie, lame, filtre, bougie

FOIRE AUX QUESTIONS - LM 2152 CMDA JONSERED

Comment ajuster la vitesse de la tondeuse ?

Utilisez le levier de changement de vitesses (3). Plus vous tirez le levier vers la poignée, plus l'appareil circule rapidement. Si la vitesse diminue avec le temps, tournez l'écrou sous le châssis pour tendre le câble d'entraînement.

Quand et comment changer l'huile moteur ?

Changez l'huile à chaque saison ou après 25 heures de marche. Faites tourner le moteur, arrêtez-le, débranchez le câble d'allumage. Enlevez le bouchon de vidange sous le moteur, videz l'huile, puis remplissez avec de l'huile neuve SAE 30.

Comment aiguiser la lame de coupe ?

Débranchez la bougie et portez des gants de protection. Démontez la lame et confiez-la à un professionnel pour aiguisage et équilibrage. Resserrez bien la vis après remontage.

Quelles précautions de sécurité observer lors de l'utilisation ?

Ne tondez jamais avec des sandales ou pieds nus, portez des chaussures solides et pantalons longs. Avant de tondre, retirez branches, pierres et jouets. Ne tondez pas en présence d'enfants ou d'animaux. Arrêtez le moteur avant de quitter la machine.

Comment nettoyer le filtre à air ?

Desserrez la vis, enlevez le capot du filtre et retirez la cartouche filtrante. Nettoyez-la ou remplacez-la si nécessaire. Assurez-vous que le moteur est froid et la bougie débranchée.

Que faire si la tondeuse vibre anormalement ?

Arrêtez immédiatement le moteur, débranchez la bougie et vérifiez la lame pour des dommages ou un déséquilibre. Consultez un professionnel si nécessaire.

Comment convertir la tondeuse en mode ramassage arrière ?

Enlevez la plaque de broyeuse (1) et installez le ramasse-herbe arrière. Pour le mode broyage, enlevez simplement la plaque.

Quelle huile utiliser pour le moteur ?

Utilisez une huile moteur de qualité SAE 30. Vérifiez le niveau avec la jauge, entre les marques FULL et ADD. Ne pas trop remplir.

Comment entreposer la tondeuse en hiver ?

Videz le réservoir d'essence, vidangez l'huile, nettoyez la machine. Stockez-la dans un endroit sec et à l'abri du gel. Laissez le moteur refroidir avant tout rangement en espace clos.

Quel type d'essence utiliser ?

Utilisez de l'essence pure sans plomb. Ne pas utiliser de mélange 2 temps. Ne faites jamais le plein moteur en marche.

MODE D'EMPLOI LM 2152 CMDA JONSERED

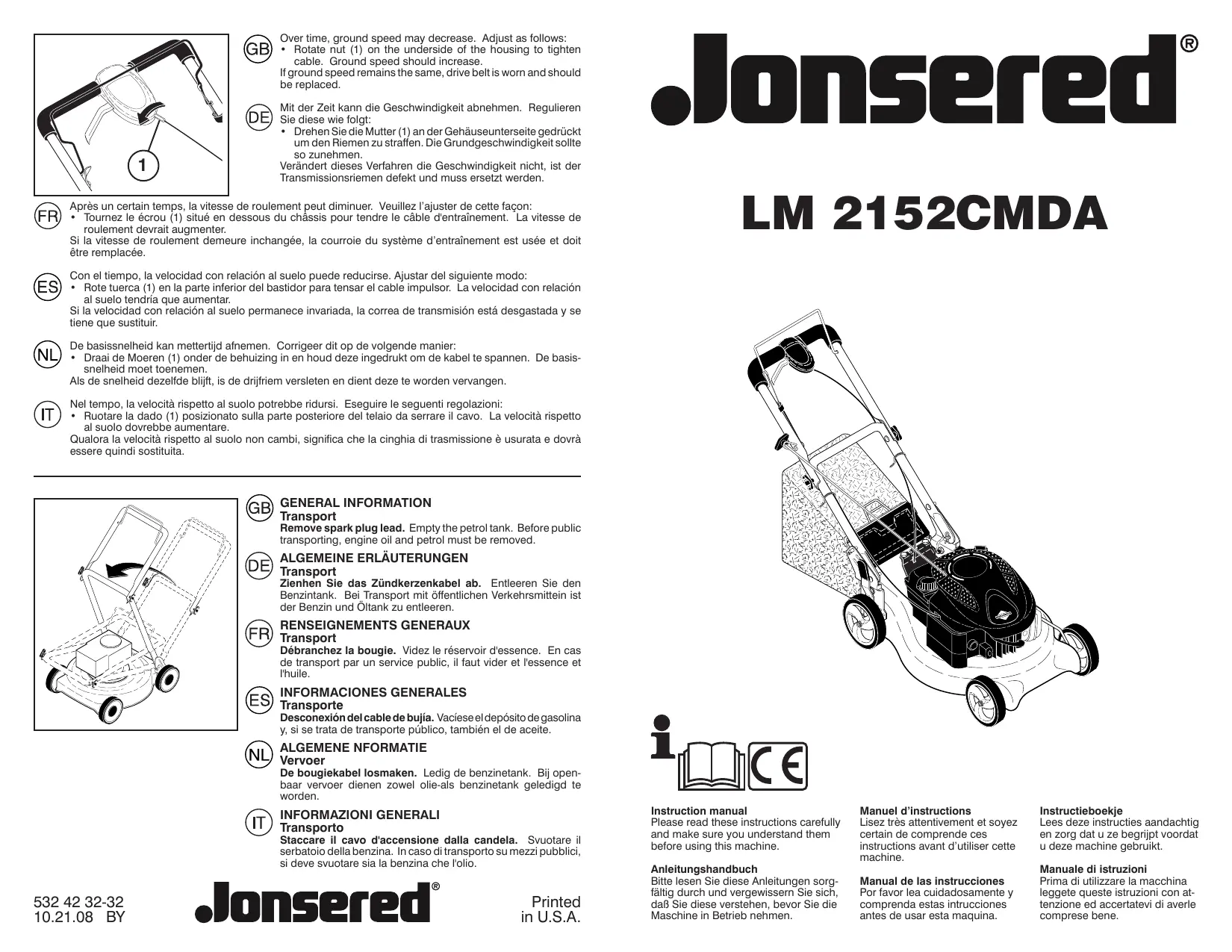

Après un certain temps, la vitesse de roulement peut diminuer. Veuillez l'ajuster de cette façon :

Tournez le écrou (1) situé en dessous du châssis pour tendre le câble d'entraînement. La vitesse de roulement devrait augmenter.

Si la vitesse de roulement demeure inchangée, la courroie du système d'entraînement est usée et doit être remplacée.

Débranchez la bougie. Videz le réservoir d'essence. En cas de transport par un service public, il faut vider à la fois l'essence et l'huile.

Manuel d'instructions

Lisez très attentivement et soyez certain de comprendre ces instructions avant d'utiliser cette machine.

Annuellement (à fin de la salle)

Aiguisage et équilibrage de la lame. Débrancher la bougie. Mettre des gants de protection avant de mettre en place ou d'enlever la lame. Démontez-la et donnez-la à aiguiser à un professionnel. Bien resserrer la vis après remontage.

Changez l'huile à chaque saison ou après 25 heures de marche. Allumez le moteur, arrêtez-le et enlevez le câble d'allumage. Enlevez le bouchon de vidange sous le moteur et videz l'huile. Puis remplissez avec de l'huile neuve (les huiles SAE 30 sont utilisables).

Nettoyage du filtre à air. Desserrez la vis, enlevez le capot et retirez la cartouche filtrante.

Toujours débrancher la bougie avant réparation, nettoyage ou entretien. Après 5 heures d'utilisation, desserrer vis et écrous. Vérifier l'huile. Lorsque la tondeuse est inclinée sur le côté, il faut que la bougie occupe la position la plus élevée.

Arrêter le moteur et vérifier la jauge à huile. Le niveau doit être situé entre FULL (plein) et ADD (ajoutez). ATTENTION: il faut que la jauge soit visée à fond pour obtenir un résultat correct. Évitez de mettre trop d'huile.

Avant de commencer à tondre, il faut débarrasser la pelouse des branches, des jouets, des pierres etc... qui pourrait s'y trouver.

Au cours de la période de croissance intensive, coupez l'herbe au moins deux fois par. Ne jamais couper plus de 1/3 de la hauteur de l'herbe, particulièrement en période de sécheresse. Tondez la première fois avec la tondeuse réglée sur une position haute de coupe. Vérifiez le résultat et abaissez ensuite à la hauteur souhaitée. Si l'herbe est très haute, passez la tondeuse lentement, éventuellement, la passer deux fois.

• La mise en fonction (1) et l'arrêt (2) se font grâce au guidon d'embrayage fixé à la partie supérieure du mancheron.
• Sélectionnez la vitesse avec le levier du changement de vitesses (3). Plus le levier est tiré vers la poignée, plus l'appareil circule rapidement.

La tondeuse ne doit pas être utilisée sur un terrain dont la pente dépasse. Il pourrait se produire des problèmes avec le graissage du moteur.

Mesures de sécurité d'utilisation d'une tondeuse à hélice horizontale à conducteur marchant

ATTENTION: Cette tondeuse est capable d'amputer mains ou pieds et de projeter des objets. L'inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles.

I. Précautions d'utilisation

• Lisez toutes les instructions soigneusement. Familiarisez-vous avec les commandes pour apprendre à utiliser efficacement cette machine.
• Ne jamais autoriser les enfants ou les personnes qui n’auraient pas ce manuel d'utilisation à utiliser cette tondeuse. La règlementation locale peut de plus interdire l'utilisation de telle machine au-dessous d’un certain âge.
• Ne jamais tondre à proximité de personnes, d'enfants ou d'animaux.
• Ne pas ou bilier que tout utilisateur ou propriétaire d'une tondeuse à gazon est responsable des accidents ou dommages causés à une personne ou à ses biens.

II. préparation

• Pendant la tonte, ne portez que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussés de sandales.
• Contrôle systématique et soigneusement l'état de la surface à tondre et retirez
• ATTENTION - Le carburant est très inflammable.
• Pour transporter ou stocker le carburant, utilisez exclusivement des récipients conçus et approuvés pour ces usages.
• Toujours remplir le réservoir de carburant à l'air libre et ne pas fumer pendant le remplissage.
• Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en fonctionnement ou qu'il est encore chaud.
• er une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées.
• Refermez avec précaution les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.
• Remplacez les pots d'échéancement défectueux.
• Avant d'utiliser une tondeuse à gazon, toujours vérifier que les lames, les boulons de lame et le carter de coupe ne sont pas usés ou endommagés. Toujours replacer les lames et les boulons simultanément de façon à éviter tout problème d'équilibrage.
• Sur les machines à multi-lames, ne pas oublier que la rotation d'une lame peut entraîner celle des autres.

III. utilisation

• Ne jamais démarrer un moteur à l'intérieur dans un espace confiné où des émanations dangereuses de monoxyde de carbone pourraient s'accumuler. Tondez uniquement à la lumière du jour ou avec une bonne lampe artificielle.
• Évitez de faire fonctionner l'équipement sur le gazon mouillé, si possible. Soyez toujours sûrs de bien prendre pied sur les pentes. Marchez, ne courrez jamais.
• Pour les machines rotatives à roues, tondre à travers les surfaces des pentes, jamais de haut en bas.
• Soyez très prudents lorsqu vous changez de direction sur les pentes.
• Ne tonde pas excessivement les pentes escarpées.
• Soyez extrêmement prudents lorsque vous faites marche arrière ou tirez la tondeuse à gazon vers vous.
• Utilisez une butée d'arrêt afin de maintenir la lame immobile si la tondeuse à à gazon d'un endroit à l'autre. N'utilisez jamais la tondeuse à gazon avec des protections defectueuses ou sans dispositif de sécurité, comme par exemple des déflecteurs ou bacs à herbe, en place.
• Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au-dessus de son régime nominal car cela peut être dangereux.
• Débrayer toutes les lames et actionner l'embrayage avant de mettre le moteur en marche.
• Mettez le moteur en marche ou mettez le contact avec soin selon les instructions, les pieds éloignés des lames.
• N'inclinez pas la tondeuse à gazon lors de la mise en marche ou du contact du moteur, sauf si la tondeuse à gazon doit être inclinée pour ce faire. Dans ce cas, n'inclinez pas plus que nécessaire et soulevez seulement la partie éloignée de l'opérateur.
• Ne mettez pas le moteur en marche lorsqu vous vous trouvez devant la goulotte d'éjection.
• Ne mettez pas les mains ou les pieds près ou sous les parties rotatives. Tenez-vous toujours à l'écart de l'orifice de sortie.
• Ne ramassez ou ne transportez jamais la tondeuse à gazon pendant son fonctionnement
• Arrêtez la machine et débranchez le câble de bougie. - avant de retirer l'insert broyeur ou avant de retirer la goulotte d'éjection pour la nettoyer.
• avant de contrôler, nettoyer ou travailler sur le carter de coupe,
• avant de retirer un objet coincé dans la tondeuse.
• si la machine commence à vibrer anormalement.
• Arrêtez la machine.
• en tout temps lorsque vous vous éloignez de la tondeuse à gazon
• avant la ravitation en combustible.

Lorsque la tonte est terminée, réduisez les gaz avant de couper le moteur et, si la tondeuse à gazon est équipée d'un robinet d'arrêt du carburant, fermez celui-ci. - Ralentissez lorsque vous utilisez un siège arrêté.

IV. entretien et entreposage

Assurez-vous que tous les écrous, boulons et vis sont bien serrés pour être certain que l'équipement est prêt à fonctionner de nouveau, dans de bonnes conditions. - Ne jamais entreprendre le tondeuse à gazon avec du carburant dans le réservoir, dans un BATIMENT où les vapeurs pourraient s'enflammer au contact d'une flamme ou d'une étincelle de l'allumage. - Attendre le refroidissement du moteur avant d'entreposer la tondeuse dans un espace fermé. - Pour supprimer les risques d'incendie s'assurer que le moteur, le pot d'échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l'herbe, des feuilles ou des surplus de graisse. Vérifier souvent le bac ou le collecteur pour vous assurer qu'il est propre et qu'il n'est pas endommagé. - Pour plus de sécurité, remplacer systématiquement les pièces usées ou détruites. - Si le réservoir de carburant doit être vidangé, procéder à cette opération à l'extérieur.

Placez la tondeuse sur une surface bien plane. Attention, ni gravier ni gravillons. Remplissez le réservoir d'essence pure, pas de mélange 2 temps. Vous pouvez utiliser de l'essence avec ou sans plomb. Ne pas faire le plein quand le moteur est en marche.

• Maintenez la commande contre le guidon et tirez vivement sur le starter. Puis laissez doucement la ficelle.
• Coupe le moteur en l'arrêtant la commande.

Remplissez le moteur avec de l'huile pour moteur. Les huiles SAE30 peuvent être utilisées. (Lisez aussi les instructions ci-jointes concernant le moteur.)

Pour convertir la tondeuse

POUR LE RAMASSAGE ARRIÈRE -

• La plaque de broyeuse arrêtée (1) est enlevée.
• Le ramasse-herbe est installé. POUR LE BROYAGE -
• La plaque de broyeuse arrêtée (1) est enlevée.

La tondeuse peut être réglée pour des hauteurs de coupe différentes. Toutes les roues doivent être réglées identiquement, sinon la coupe sera inégale.

Âge du collecteur d'herbe

Le collecteur se met en place en appuyant le volet au cadre

Vidage du collecteur d'herbe

• Coupez le moteur en l'arrêtant par la commande. Levez le volet arrière et enlevez le collecteur au moyen de sa poignée.
• Ne pas le trainer au sol, cela risque d'user inutillement le tissu du sac collecteur.

Ces symboles peuvent se couvrir sur votre machine ou dans les publications fournies avec le produit. Apprenez à comprendre la signification de ces symboles.

Déployez le manche dans la direction de la flèche. Une fois le manche déployé, serrez les écrous à oreilles.

Assemblage du collecteur d'herbe

• Mettez en place le collecteur d'herbe avec sa partie dure vers le bas.
• Passez les fixations plastiques par-dessus le cadre.
