LM 2150 - Tondeuse à gazon JONSERED - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon
Marque	JONSERED
Modèle	LM 2150
Type de moteur	4 temps
Carburant	Essence sans plomb
Huile moteur recommandée	SAE30
Hauteur de coupe	Réglable individuellement sur chaque roue
Type de lame	Rotative, aiguisable
Système de démarrage	Lanceur à starter
Commande de sécurité	Arrêt moteur en relâchant la commande
Guidon	Repliable avec écrous à oreilles
Intervalle de vidange d'huile	Toutes les 25 heures ou par saison
Nettoyage du filtre à air	À l'essence, huile ajoutée
Précautions de sécurité	Débrancher la bougie avant entretien
Utilisation sur pente	Éviter les pentes excessives
Surface de tonte	Surface plane, sans gravier
Équipement de protection	Chaussures solides et pantalons longs
Stockage	Vider le réservoir avant entreposage
Nombre de pages du manuel	10 pages

FOIRE AUX QUESTIONS - LM 2150 JONSERED

Comment démarrer la tondeuse JONSERED LM 2150 ?

Placez la manette des gaz sur MAX. Si le moteur est froid, poussez le dispositif d'amorçage 3 fois. Maintenez la commande contre le guidon et tirez vivement sur le lanceur. Lâchez doucement la ficelle.

Comment régler la hauteur de coupe ?

Utilisez le levier situé sur chaque roue. Appuyez le levier contre la roue et réglez à la hauteur désirée. Toutes les roues doivent être réglées à la même hauteur pour une coupe uniforme.

Quel type d'huile utiliser et quand la changer ?

Utilisez de l'huile moteur SAE30. Changez l'huile chaque saison ou après 25 heures d'utilisation. Échauffez le moteur, arrêtez-le, débranchez la bougie, puis videz l'huile par le bouchon de vidange.

Comment nettoyer le filtre à air ?

Desserrez la vis, enlevez le capot et retirez la cartouche filtrante. Nettoyez le filtre à l'essence, puis ajoutez 2 à 3 cuillères d'huile et répartissez-la bien.

Comment aiguiser la lame ?

Débranchez la bougie et portez des gants de protection. Démontez la lame et confiez-la à une station-service pour aiguisage et équilibrage. Bien resserrer la vis après remontage.

Quelles sont les précautions de sécurité importantes ?

Toujours débrancher la bougie avant toute réparation ou entretien. Portez des chaussures solides et un pantalon long. Ne tondez jamais pieds nus ou avec des sandales. Éloignez les enfants et les animaux.

Que faire si le moteur ne démarre pas ?

Vérifiez que vous avez suivi la procédure de démarrage. S'il fait chaud, un excès d'amorçage peut noyer le moteur. Attendez quelques minutes et réessayez sans amorcer. Assurez-vous que le réservoir contient de l'essence.

Comment transporter la tondeuse ?

Avant tout transport, débranchez la bougie et videz le réservoir d'essence. Pour le transport public, videz également l'huile. Utilisez une butée d'arrêt pour maintenir la lame immobile si nécessaire.

Comment entreposer la tondeuse en fin de saison ?

Videz le réservoir de carburant pour éviter les risques d'incendie. Attendez que le moteur refroidisse. Stockez dans un endroit sec et propre. Effectuez l'entretien annuel : vidange d'huile, nettoyage du filtre, affûtage de la lame.

Peut-on utiliser la tondeuse sur des pentes ?

Oui, mais avec prudence. Traversez les pentes (jamais de haut en bas) et soyez très prudent lors des changements de direction. Ne tondez pas les pentes escarpées pour éviter les problèmes de graissage du moteur.

MODE D'EMPLOI LM 2150 JONSERED

Débrancher la bougie. Vider le réservoir d'essence. En cas de transport par un service public, il faut vider et l'essence et l'huile.

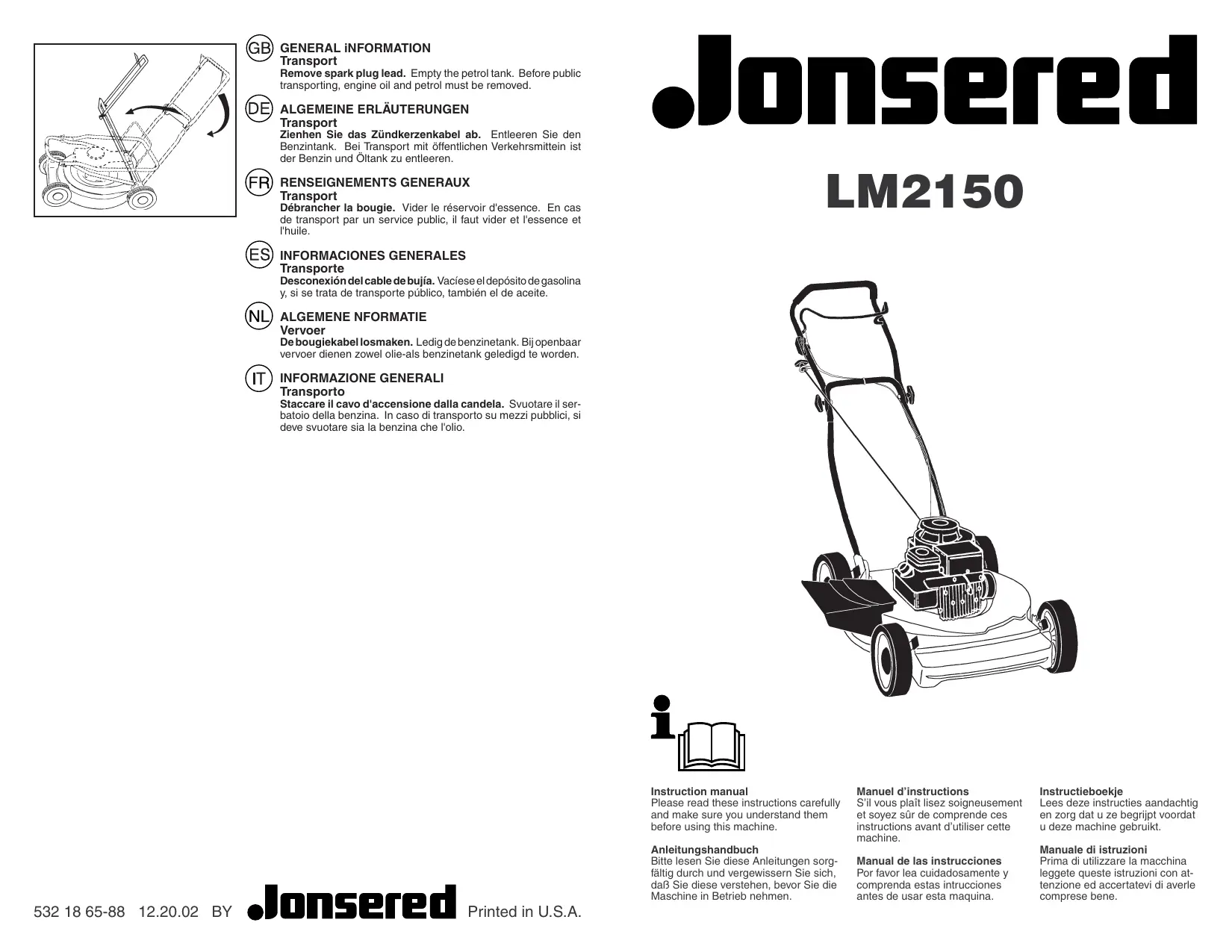

Manuel d'instructions

S'il vous plaît, lisez soigneusement et soyez sur de comprendre ces instructions avant d'utiliser cette machine.

DONNÉES TECHNIQUES 9

APERCU 10

MONTAGE 11

RéGLAGE 12

MARCHE ET ARRET. 13-14

UTILISATION DE LA TONDEUSE....15-16

ENTRETIEN 17-18

RENSEIGNEMENTS GÉNÉRAUX... 19-20

REGLAS DE SEGURIDAD SIVU 3-8

Changez l'huile à chaque saison ou après 25 heures de marche. Échauffez le moteur, l'arrêtez et enlevez le câble d'allumage. Enlevez le bouchon de vidange sous le moteur et videz l'huile. Puis remplissez d'huile neuve: SAE 30 sont utilisables.

Nettoyage du filtre à air. Desserrez la vis, enlevez le capot et retirez la cartouche filtrante. Nettoyez le filtre à l'essence. Ajoutez 2 à 3 cuillérées à soupe d'huile et répandez-la bien sur le filtre.

(ED) annuellement (à fin de la saison)

Aiguisage et équilibrage de la lame. Débrancher la bougie. Enfilez des gants de protection avant de mettre en place ou d'enlever la lame. La démonter et la donner à aiguiser à une station-service. Bien resserrer la vis après remontage.

Toujours débrancher la bougie avant réparation nettoyage entretien. Après 5 heures d'utilisation, resserrer vis et écrous. Vérifier l'huile. Lorsque la tondeuse est inclinée sur le côté, il faut que la bougie occupe la position la plus élevée.

Arrêter moteur et vérifier la jauge à huile. Le niveau doit être situé entre FULL (plein) et ADD (ajoutez). Attention, il faut que la jauge soit visée à fond pour obtenir un résultat correct. Éviter de mettre trop d'huile.

Solutions pratiques de sécurité de marche pour tondeuse à hélice horizontale pédestre

ATTENTION: Ce tracteur de pelouse use est capable d'amputer mains ou pieds et de projeter des objets. L'inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles.

I. Précautions d'utilisation

• Lisez toutes les instructions soigneusement. Familiarisez-vous avec les commandes pour apprendre à utiliser efficacement cette machine.
• Ne jamais autoriser les enfants ou les personnes qui n'auraient pas lu ce manuel d'utilisation à utiliser ce tracteur de pelouse. La règlementation locale peut de plus interdire l'utilisation de telle machine au-dessous d'un certain âge.
• Ne jamais tondre à proximité de personnes, d'enfants ou d'animaux.
• Ne pas oublier que tout utilisateur ou propriétaire d'un tracteur de pêlouse est responsable des accidents ou dommages causés à une personne ou à ses biens.

II. préparation

• Pendant la tonte, ne porter que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussées de sandales.
• Contrôlez systématiquement et soigneusement l'état de la surface à tondre et retirez tous les objets susceptibles devenir des projectiles lors du passage de la machine.
• ATTENTION - Le carburant est très inflammable.
• Pour transporter ou stocker le carburant, n'utiliser exclusivement que des récipients conçus et approuvés pour ces usages.
• Toujours remplir le réservoir de carburant à l'air libre et ne pas fumer pendant le remplissage.
• Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en fonctionnement ou qu'il est encore chaud.
• Si du carburant a été renversé, ne pas tenter de démarrer le tracteur, mais le pousser hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées.
• Refermer avec précaution les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.
• Remplacer les pots d'échappement défectueux.
• Avant d'utiliser un tracteur de pelouse, toujours vérifier que les lames, les boulons de lame et le carter de coude ne sont pas usés ou endommagés. Toujours replacer les lames et les boulons simultanément de façon à éviter tout problème d'équilibrage.
• Sur les tracteurs de pelouse multi-lames, ne pas oublier que la rotation d'une lame peut entraîner celle des autres.

III. utilisation

• Ne jamais démarrer un moteur à l'intérieur dans un espace confiné où des émanations dangereuses de monoxyde de carbone pourraient s'accumuler. Tondre uniquement à la lumière du jour ou avec une belle lumière artificielle.
• Éviter de faire fonctionner l'équipement sur le gazon mouillé, si possible.
• Soyez toujours sûrs de bien prendre pied sur les pentes. Marchez, ne courrez jamais.
• Pour les machines rotatives à roues, traversez les surfaces des pentes, jamais de haut en bas.
• Soyez très prudents lorsqu vous changez de direction sur les pentes.
• Ne tonde pas excessivement les pentes escarpées.
• Soyez extrêmement prudents lorsque vous faites marche arrière ou tirez la tondeuse à gazon vers vous.

Utilisez une butée d'arrêt afin de maintenir la lame immobile si la tondeuse à gazon doit être inclinée pour le transport lorsqu'elle traverse des surfaces autres que le gazon, et lorsque vous transportez la tondeuse à gazon d'un endroit à l'autre. - N'utilisez jamais la tondeuse à gazon avec des protections défectueuses ou sans dispositif de sécurité, comme par exemple des déflecteurs ou bacs à herbe, en place. - Conservez le régime de rotation du moteur et ne jamais le faire fonctionner au-dessus de son régime nominal car cela peut être dangereux. - Débrayez toutes les lames et actionnez l'embrayage avant de mettre le moteur en marche. - Mettez le moteur en marche ou mettez le contact avec soin selon les instructions, les pieds éloignés des lames. - N'inclinez pas la tondeuse à gazon lors de la mise en marche ou de contact du moteur, sauf si la tondeuse à gazon doit être inclinée pour ce faire. Dans ce cas, n'inclinez plus que nécessaire et soulevez seulement la partie éloignée de l'opérateur. - Ne mettez pas le moteur en marche lorsque vous vous trouvez devant la goulotte d'éjection. - Ne mettez pas les mains ou les pieds près ou sous les parties rotatives. Tenez-vous toujours à l'écart de l'orifice de sortie - Ne ramassez ou ne transportez jamais la tondeuse à gazon pendant son fonctionnement - Arrêtez la machine et débranchez le câble de bougie. - avant de retirer l'insert broyeur ou avant de retirer la goulotte d'éjection pour la nettoyer. - avant de contrôler, nettoyer ou travailler sur le carter de coupe, - avant de retirer un objet coincé dans le tracteur de pelouse. - si la machine commence à vibrer anormalement.

• Arrêtez la machine.
• en tout temps lorsque vous vous éloignez de la tondeuse à gazon
• avant le ravitaillement en combustible.

Lorsque la tonte est terminée, réduire les gaz avant de couper le moteur et, s'il le tracteur de pelouse est équipé d'un robinet d'arrêt du carburant, fermer celui-ci. - Ralentissez lorsque vous utilisez un siège arrêté.

IV. entretien et entreposage

S'assurer que tous les écrous, boulons et vis sont bien serrés pour être certain que l'équipement est prêt à fonctionner de nouveau, dans de bonnes conditions. - Ne jamais entreposer le tracteur de pelouse avec du carburant dans le réservoir, dans un BATIMENT ou les vapeurs pourraient s'enflammer au contact d'une flamme ou d'une étincelle de l'allumage. - Attendre le refroidissement du moteur avant d'entreposer la tondeuse autoportée dans un espace fermé. - Pour supprimer les risques d'incendie, s'assurer que le moteur, le pot d'échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l'herbe, des feuilles ou des surplus de graisse. - Vérifier souvent le bac ou le collecteur pour vous assurer qu'il est propre et qu'il n'est pas endommagé. - Pour plus de sécurité, replacer systématiquement les pièces usées ou détruites. - Si le réservoir de carburant doit être vidangé, procéder à cette opération à l'extérieur.

La tondeuse ne doit pas être utilisée sur un terrain dont la pente dépasse. Il pourrait se produire des problèmes avec le graissage du moteur.

Aplicacion

Avant de commencer à tondre, il faut débarrasser la pelouse des branches, des jouets, des pierres etc... qui pourrait s'y trouver.

Avant de tondre le césped, recoger ramas, juguetes, piedras, etc.

Placer la tondeuse sur une surface bien plane. Attention, ni gravier ni gravillons. Remplir le réservoir d'essence pure, pas de mélange 2 temps. On peut utiliser de l'essence avec ou sans plomb. Ne pas faire le plein quand le moteur est en marche.

• Placer la manette des gaz sur la position "MAX".
• Pour permettre un moteur froid en marche, poussez le disp. d'amorçage (3) fois avant d'essayer de le faire démarrer. Poussez fermement. Cette étape n'est pas habituellement nécessaire pour faire démarrer un moteur qui a déjà fonctionné pendant quelques minutes.
• Maintenir la commande contre le guidon et tirer vivement sur le starter. Puis lâcher doucement la ficelle.
• Couper le moteur en lâchant la commande.

REMARQUE: Sous des températures plus froides il peut être nécessaire de répéter les étapes d'amorçage. Sous des températures plus chaudes, trop amorcer peut étouffer le moteur et il refusera de démarrer. Si vous étouffez le moteur, attendez quelques minutes avant d'essayer de le remettre en marche et NE répéTEZ PAS les étapes d'amorçage.

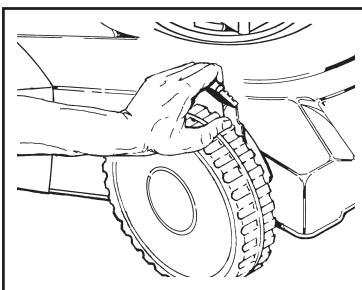

La tondeuse peut être réglée pour des hauteurs de coupe différentes. Choisissez la hauteur de coupe désirée au moyen du levier de chaque roue. Appuyez le levier contre la roue et réglez la hauteur de coupe. Toutes les roues doivent être réglées identiquement, sinon la roue sera inégale.

Ajuste

Remplissez le moteur avec de l'huile pour moteur, SAE30 peuvent être utilisées. (Lisez aussi les instructions ci-lointes concernant le moteur.)

Ces symboles peuvent s'afficher sur votre machine ou dans les publications fournies avec le produit. Apprenez à comprendre la signification de ces symboles.

Déployez le manche dans la direction de la flèche. Une fois le manche déployé, serrez les écrous à oreilles.
